在我们的日常工作中，我们经常会遇见一些建筑上有一些漂亮的老虎窗，有些小伙伴碰到这些老虎窗就犯难了，今天小编给大家说一说怎么来做这些漂亮的老虎窗！！！
接下来我们就一起来学习一下吧！

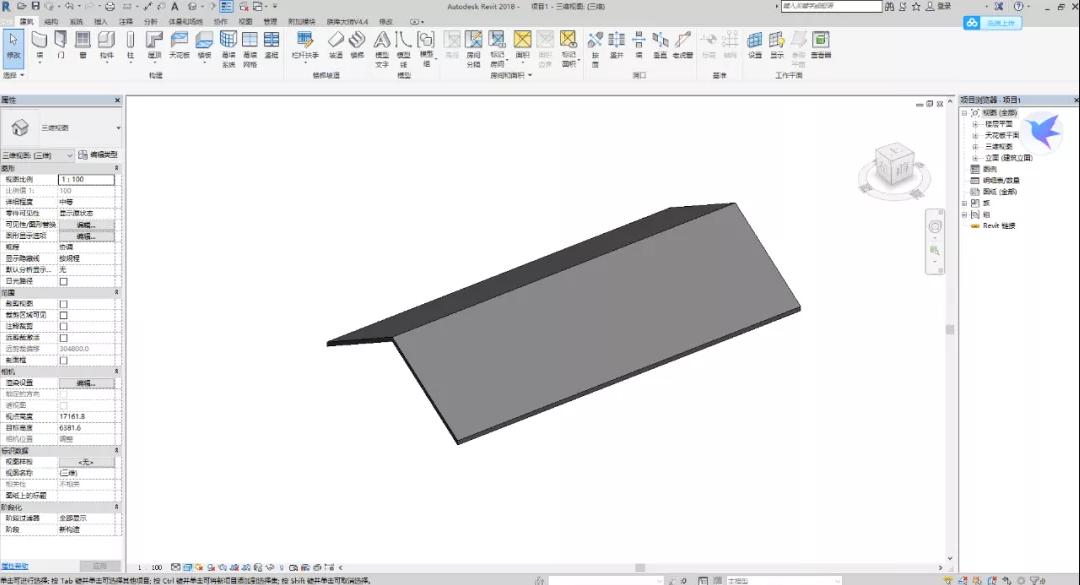

首先我们在建模的过程中需要根据项目的相关数据建立屋面，在建筑选项卡中选择屋面中的【迹线屋顶】，根据尺寸绘制矩形，（这里小编只是给大家讲解做法，具体尺寸大家自定）取消两边的两条边上的定义坡度（如下图所示），我们此处按照常规的坡屋面操作，两面放坡，取消侧面定义坡度，完成后如图二所示。
在绘制完主屋面后我来进行小屋面的绘制，操作步骤与主屋面相同，在建筑选项卡中选择屋面中的【迹线屋顶】，绘制出屋面的尺寸，此处我们需要取消上下两边的定义坡度，完成小屋面绘制后调整至合适的高度。
选择刚刚绘制好的小屋面，点击【修改】选项卡下【几何图形】面板的【连接/取消连接屋面】，接下来点击主屋面就完成了屋面的连接（完成后的效果如下图所示）。
在完成屋面的连接后我们需要绘制老虎窗的墙体，绘制下图中的三面墙体。

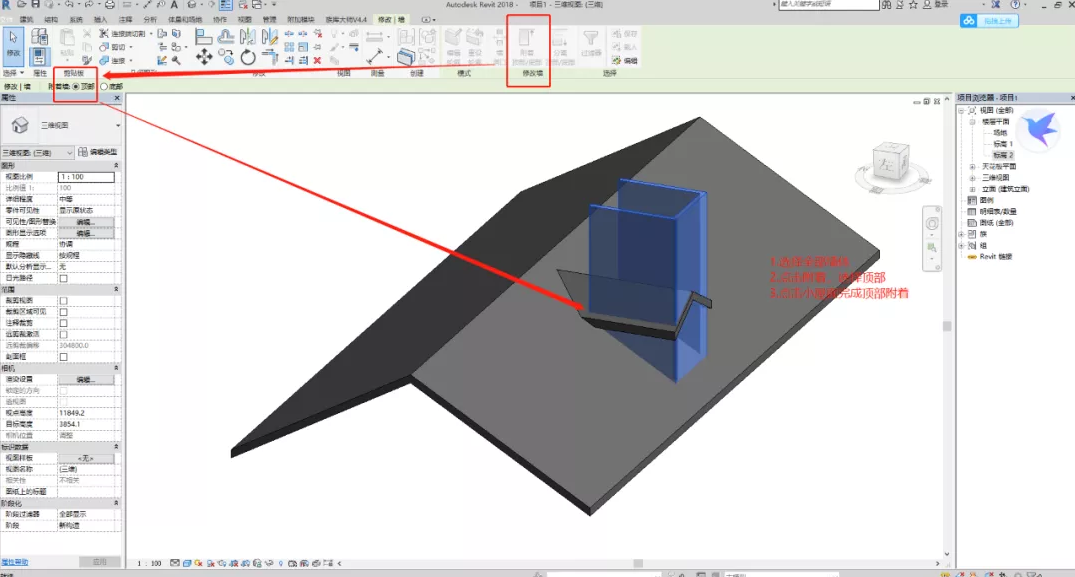

绘制完成墙体后我们需要将墙体附着在屋面上，首先选择墙体（鼠标放在一面墙体上按Tab键可选择所有连接的墙体），接下来点击【附着顶部/底部】命令，在这一命令下选择顶部（如下图），然后选择小屋面，墙体就会自动附着在屋面上。
在对顶部的墙体处理完成后我们需要对墙体底部进行处理，首先选择全部墙体（操作步骤与上步相同），点击【附着顶部/底部】命令，在这一命令下选择底部（如下图），然后选择主屋面，墙体就会自动附着在主屋面上。
完成了上面的操作后我们需要对屋面进行开洞，常规的楼板开洞在这里不适用，我们需要学习一个新的命令【老虎窗】，点击【建筑】选项卡下【洞口】面板中的【老虎窗】命令。

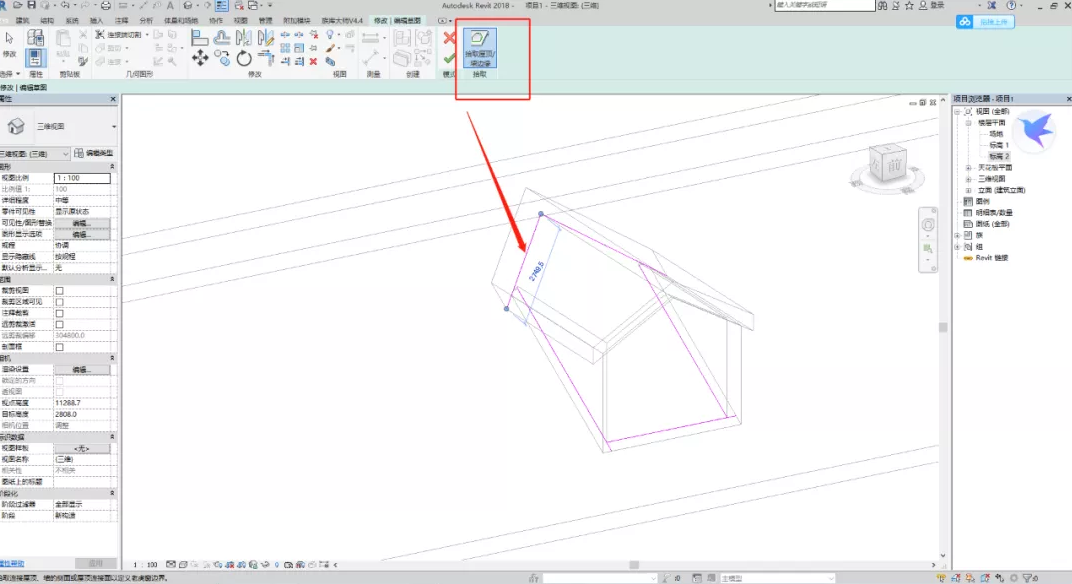

接下来点击【拾取屋顶/墙边缘】命令，对小屋顶及墙的内边缘进行拾取，此处可打开线框模式方便拾取，拾取完成如下图所示。
完成后我们需要对边缘进行修建，使其连接起来，每条线拖动连接无疑会增加我们的工作量，在这里我们使用修改选项卡下的【修剪】命令，按照软件提示操作即可完成，使轮廓线形成一个闭合的图形即可完成编辑。
上面的操作完成后我们只需要在墙上插入我们所需要的窗户即可完成老虎窗的绘制，想使老虎窗更加精细的小伙伴可以对其进行其他的细节修饰就可以了。
