在某项目MEP管综模型中，Revit已设置各专业出图文件，机电BIM出图分为给排水、喷淋、暖通、电气以及综合等不同专业。以喷淋管为例，大量的管道需要进行管径尺寸和间距标注，工作量巨大且时间冗长。除此之外，其它专业管线如风管和电气等，也是花费大量的人力进行出图标注的。

    根据Revit已载入的管道标记、风管标记和桥架标记族，可以通过Revit强大的辅助功能，比如过滤器、载入和编辑选定项目、全部标记等来实现在短时间内快速为不同的管道系统、风管系统以及电缆桥架等完成管线上的尺寸标注。

    打开某项目文件，以管道系统中的1F喷淋管为例，详见步骤：

    01、保存喷淋管至选择过滤器。选中所有的图元，点击视图右下角的过滤器图标，如图所示。

    02、取消其它类别的选择，只保留管道并点击“确定”，如图所示。

    03、在右上角“修改”选项卡中选择“保存”，输入名称（N）：喷淋管标注，并点击“确定”，如图所示。

    04、筛选需要标注的喷淋管。在“管理”面板中选择“编辑”，出现过滤器对话框，选择“喷淋管标注”并点击“编辑”功能，如图所示。

    05、点击“从选定项目中**”并勾选“多个”，全选图元并按住shift键批量反选平行管线，点击“完成”即可剔除不需要标注的立管，再点击“完成选择”，回到“过滤器”对话框并点击“确定”，如图所示。

    06、喷淋管的管径标注。点击“管理”面板，选择“载入”，出现“恢复过滤器”对话框，单击“喷淋管标注”并点“确定”，如图所示。

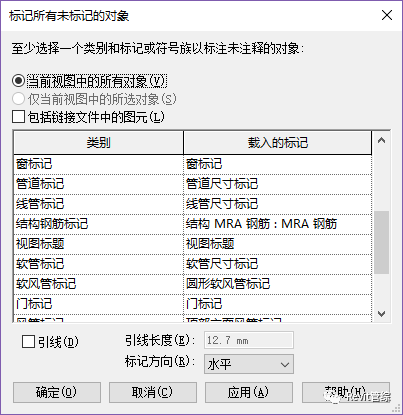

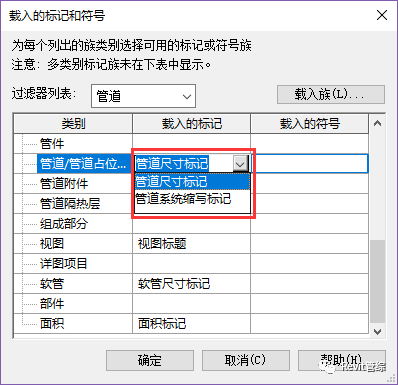

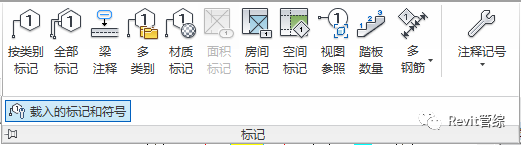

    07、在“注释”面板中选择“全部标记”功能，出现“标记所有未标记的对象”对话框，勾选管道标记，在其“载入的标记”中选择已载入的标记族：“压力管道标记：尺寸”，引线可勾选可不勾选，点击“确定”，这样多个喷淋管道的管径标注瞬时间完成，如图所示。

    08、此喷淋管管径尺寸标注的方法，也适用于其它水管（给排水管、消防管以及空调水管等）。

    暖通风管的管径标注。根据上述步骤，此做法同样适用于风管管径尺寸标注，以某项目的1F暖通为例，为节省本文篇幅，简述并总结快速尺寸标注的方法：选中风管系统图元，使用过滤器选择用于标注管径尺寸的风管，经过管理面板上的编辑选定项目筛选剔除不标注尺寸的暖通立管，然后载入选定项目并赋予注释面板的全部标记功能，完成风管尺寸标注如图所示

    09、电气桥架的尺寸标注。以某项目的1F电气为例，依照上述方法来完成电气尺寸标注，成果如图所示。

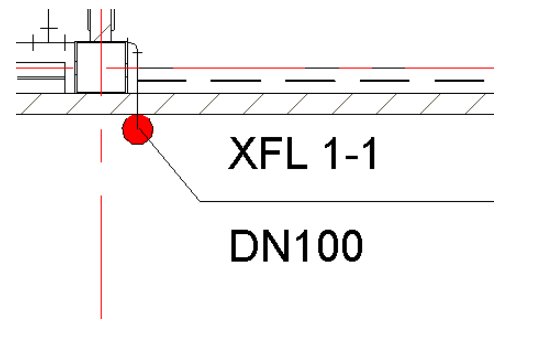

    10、在“注释”面板中选择“全部标记”功能，出现“标记所有未标记的对象”对话框，勾选管道标记，在其“载入的标记”中选择已载入的标记族：“压力管道标记：尺寸”，引线可勾选可不勾选，点击“确定”，这样多个喷淋管道的管径标注瞬时间完成，如图所示。

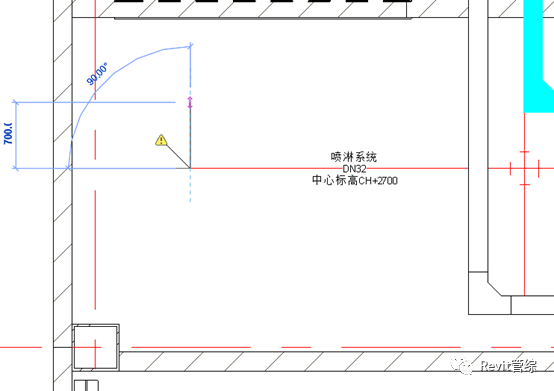

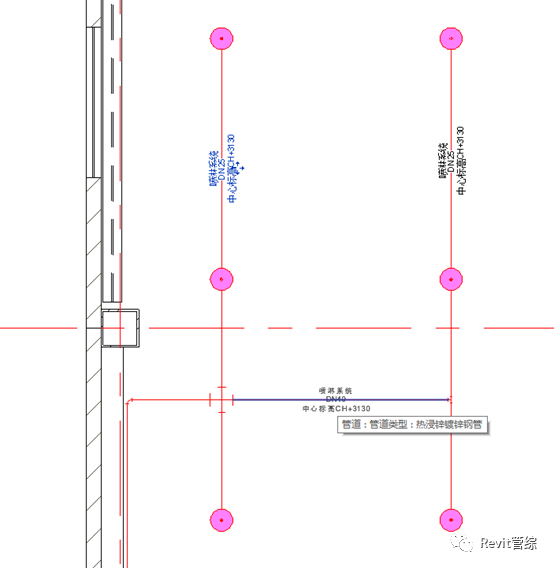

    11、整理尺寸标注。根据上述完成的机电管线尺寸标注，要依据标记族的各种类型选择并在机电模型的平面视图上调整尺寸标注的摆放位置、文字大小以及引线的长度等等。

劲性结构施工过程中由于与土建、机电、幕墙等专业交叉最为繁杂与密集，钢结构与各专业的节点正确处理尤为重要，今天就和大家来分享一下劲性结构中钢结构的常见节点形式与安装注意事项。

Q1

常见锚栓支架节点有哪些？

根据柱脚受力情况，常见的锚栓支架有钢板类与型钢类。钢板类锚栓支架中锚板主要起固定柱脚锚栓的作用，型钢类锚栓支架中型钢主要为角钢，一些受力较大的支架，有时会用到H型钢。

Q2

锚栓支架节点有哪些安装注意事项？

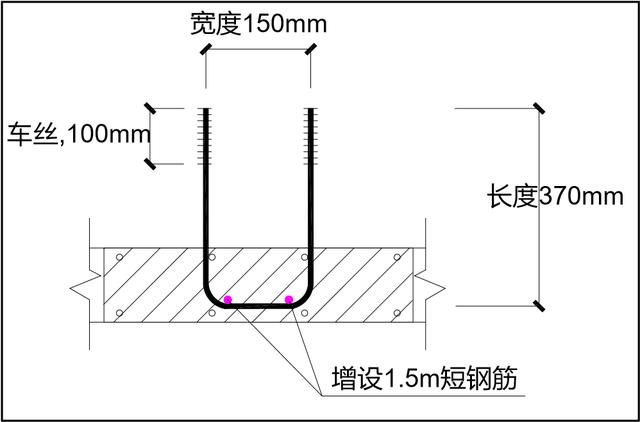

柱脚施工时，可能发生由于锚栓车丝长度不够引起螺栓无法拧紧的问题，为防止此类问题，施工时要复核锚栓顶部标高，同时要确保车丝长度足够。

Q3

常见柱脚节点有哪些？

劲性结构柱脚主要有插入式和外包式，插入式柱脚施工时先浇筑部分混凝土让锚栓固定，混凝土养护达到规定强度后立首节钢柱，再二次灌入细石混凝土；外包式柱脚施工时，先预埋锚栓，锚栓与底板混凝土一次性浇筑，养护达到规定强度后再立钢柱。

Q4

柱脚节点有哪些安装注意事项？

柱脚施工时土建纵筋先绑扎，原设计有时柱脚尺寸过大，首节钢柱施工时可能发生无法下落的问题。为防止此类问题，一是可与设计沟通，将柱脚底板挖槽，让柱纵筋通过；二是可将前面所述的锚栓支架板做的比柱底板四边稍微大10-15mm。

Q5

常见砼梁-钢柱节点有哪些？

砼梁-钢柱连接节点主要有两种，一是采用钢牛腿，二是采用钢筋套筒。需要特别说明的是，钢结构所用套筒与土建所用连接套筒材质不同，钢结构所用套筒为一级可焊套筒。

Q6

砼梁-钢柱节点有哪些规范要求？

采用钢牛腿连接时，若钢筋与连接板采用单面焊，焊缝有效长度最少10D(梁纵筋植筋)，若采用双面焊，焊缝有效长度最少5D,且钢牛腿腹板若高度方向开孔截面超过20%，需补强；采用开孔穿入时，混凝土梁面筋穿过支座中心处的钢筋数量不得少于总数的50%。

Q7

砼梁-钢柱节点有哪些安装注意事项？

对于两端都有支座的混凝土梁，可两端都使用钢牛腿，也可一端采用钢牛腿，另一端采用钢套筒。但对于悬挑梁，需特别注意其尾部是否有弯钩，对于尾部有弯钩的悬挑钢梁，不能采用套筒连接，否则钢筋拧入时尾部弯钩会碰撞，钢筋无法拧入。

Q8

常见钢梁-混凝土柱节点有哪些？

根据受力不同，钢梁与混凝土柱或核心筒墙主要采用各种形式的埋件或钢柱连接。

Q9

砼钢梁-混凝土柱节点有哪些安装注意事项？

单位办理工程资质需要多本建筑  结构工程师职称证书挂资质，地区不限，欢迎联系，陈工，150-0759-9549-微同

采用埋件连接时，钢梁与埋件连接的节点板不要焊在埋件上，否则很可能由于施工 误差，钢梁与连接板安装不上而造成现场返工。 采用短柱连接时，短柱下方最好进行施工验算，看是否需要增加安装定位钢柱，消除施工安全隐患。

Q10

劲性钢柱、钢梁还需提前考虑哪些安装注意事项？

对于较大截面的混凝土梁与柱，土建安装模板时，往往会采用对拉螺杆进行固定，节点深化时，需提前与土建沟通好开孔大小及间距，方便模板安装与固定。

    文章来源：

   柏慕联创 【文/WAY1936】

    Revit中运用自适应和报告参数可以模拟曲线干扰的效果，可以做一条曲线、两条或者多条曲线，对应的就是测量自适应点的个数为1、2、3个，取最近的一个距离来控制嵌板中心圆的半径。

    五光十色、绚丽缤纷的大千世界里，色彩使宇宙万物充满情感显得生机勃勃。色彩作为一种最普遍的审美形式，存在于我们日常生活的各个方面。衣、食、住、行、用，人们几乎无所不包，无时不在地与色彩发生着密切的关系。

    我们观看模型方案第一进入眼帘的就是各种色彩，色彩搭配的好坏直接影响方案审核各环节、各视角的效果，甚至直接影响到项目的最终审核结果。那接下来就简单介绍如何设置管道系统颜色的方法：

    方法一、通过管道系统材质设置:

    ①　在项目浏览器里选择族文件。

    ②　选择需要设置颜色的管道系统，进入管道系统类型属性编辑器。

    ③　点击材料与装饰里面的材质。

    ④　在自带系统中复制一个类似材质更改名称和系统名称对应。

    ⑤　点击选型栏里面的外观和材质，把两个地方的材质颜色修改成管道系统需要的色彩（复制的材质，在更改颜色前必须在外观里面先复制后在更改颜色）。

    ⑥　管道线型和颜色调整，在管道系统类型属性编辑器里选择图形替换，把管道线型和颜色调成需要的色彩。

    方法二、通过过滤器设置颜色：

    ①　进去过滤器编辑器栏—点击过滤器—新建过滤器。

    ②　在弹出的过滤器里面点击新建—命名（名称名为需要编辑颜色的管道系统名称）。

    ③　选择过滤器管道列表里面的内容（管道过滤器一般选择管件、管道、管道附件、管道占位符、管道隔热层）。

    ④　选择过滤器条件（系统类型）—选择管道系统。

    ⑤　添加编辑好的管道系统过滤器—编辑管道系统需要的线型和管道的颜色。

    在Revit机电管线各系统颜色设计搭配中，颜色搭配往往被忽略，其实各系统颜色搭配起着很重要的作用，经过本期文章的学习相信大家都了解到了颜色搭配的重要性。

1项目简介

车站站位及周边环境：车站位于宁波塘河南侧轨道用地范围内，天童庄车辆基地北侧待开发地块内，主体呈西北-东南向布置，为地下二层岛式车站。车站两端端为盾构区间，有效站台中心里程为K22+176.000 ，周边现状为天童庄车辆基地施工用地，规划意向为居住及商住混合用地等。

车站规模：本站为地下站，总长为190m，标准段宽为17.8m，覆土为1.6m，车站高度为14.15m，埋深为15.75m。主体面积为7641平方米。

车站公共设施：车站设置无障碍电梯2部，其中1部设置在付费区内，另外1部与1号出入口结合设置。车站共设置进站闸机8台，出站闸机8台，双向闸机3台，自动售票机10台等设施。根据平时上、下乘客及消防疏散的需要，车站公共区站厅至站台设宽度1m的扶梯4部，设计通过能力为9600人/h， 均为一级负荷供电，扶梯速度为0.65m/s，并具有逆向运转功能，并设置一部2400mm宽楼梯。

2在设计阶段的应用

协同设计：首先建立了建筑、结构模型，对建筑结构模型进行了设计校核。采用工作集的方式，针对轨道交通机电管线种类多，管线布置空间小的特点，不同管线设计人员在同一个建筑结构模型上进行设计，同时对建筑结构模型进行了修改，加快了设计的效率。

精细化表达：针对公共区装修、建筑细部都进行了精细化表达，同时考虑了站点管线支吊架、保温层、检修空间等。

设计优化和碰撞校核：对各专业进行了设计校核和优化，针对业主最为关心的管线，作了深入的碰撞校核，包括硬碰撞和软碰撞两大块。最后需要施工现场灵活处理的碰撞，留底存档，施工交底时使用。

间隙碰撞：

1）是否满足安装空间的要求

2）是否满足检修空间的要求

硬碰撞：

1）增加管线的保温层厚度

2）校核管线与管线之间的碰撞

3）校核管线与建筑主体间的碰撞

孔洞校核和孔洞统计工作，按楼层和碰撞类型进行分类：

 a)孔洞缺失

 b)孔洞错位

 c)孔洞尺寸大小不一致

设计意图快速表达：通过模型,快速导入,进行场地建模、贴图修饰、设置场景灯光、渲染得到出入口初模图片，同时导入PS，添加各种素材，完成邱隘站出入口效果的表达。

设计过程管理：通过Valt+OA，建立一套适合轨道交通设计资料流转的平台，管理相应的设计过程资料,包括版本、修改人员、修改时间等。

3BIM在施工阶段的应用

BIM辅助施工：应用A360直接在移动端查看模型，局部施工难点指导施工。

遇到管线施工难点，剖切模型，生成管线剖面图 ，指导施工。

施工工艺模拟：对公共区的管线安装工艺，应用Navisworks,进行动画模拟。

施工深化：以设计阶段BIM模型为基础，综合各分专业系统图,设备图、施工单位安装需求，深化施工模型，辅助实际施工优化。

大型设备通道预留：根据大型设备的吊装方案，预留大型设备的运输通道，避免后期施工中墙体砌筑工作的反复。

墙量统计：把REVIT模型导入到VICO系统中根据预留的运输通道,可以出整个通道上分隔墙的工程量,指导项目经理合理安排砌墙工期。

施工成本与物料管理

机电工程量统计的作用：

1）辅助施工招投标；

2）保证施工实施阶段“区域工程量”的准确性；

3）为系统中，对施工区域人、材、机的调整和安排，提供可靠依据。

把REVIT模型导入到VICO系统中,统计工程量同人工对比结果：

1）风管弯头计算上,系统比人工精确20%-30%；

2）其它机电系统由自动统计的工程量与施工单位人为统计的施工工程量基本保持一致，效率提升80%；

3) 管道附件同机电设备数量保持一致，统计效率提升200%。

施工进度管理：把REVIT模型导入到VICO系统中,根据不同的施工流水区域,结合施工工艺和施工BIM模型,互相关联，根据工程量 , 自动、快速地制定机电施工计划。

系统判断和控制步骤：

1)  BIM模型变更

2)  导入模型，施工区域工程量统计

3）施工工艺系统判断走道上机电施工工艺为自上而下

4)  系统辅助项目经理调整施工计划

运维管理：运维管理主要是满足柱子在空间方面的各种分析及管理需求，更好地相应组织内各部对于空间分配的请求及高效处理日常相关事务，计算空间相关成本，执行成本分摊等内部核算。

4BIM在运维阶段的应用

病害与沉降监测信息管理：可视化地查看各种模型数据，包括地表模型，地表影像、地上建筑等；可以调取相关区间的监测数据，包括沉降监测、区间隧道的收敛监测数据。

5应用心得

BIM技术应用需要贯穿在全生命周期中：

1）BIM技术的应用需要通过数据进行传递，从设计到施工到运维，是一个漫长而又繁琐的过程，不仅要维护数据，也要满足应用。

2）BIM技术的应用不是仅靠一个软件或者几个软件就能够满足所有需求，BIM技术应该是基于BIM数据，基于通用，通过应用多种软件，满足每个阶段的应用需求。

BIM技术在宁波地铁中的应用，是在地铁的全生命周期内综合应用三维仿真、激光扫描、无人机、地理信息、业务流和互联网等信息技术，基于轨道交通建筑信息模型（BIM）进行设计协同管理、施工精细管理和运营智能管理的过程。

 　   前言

　　企业如何抵扣增值税?先看下面的公式：

　　增值税=销项税-进项税

　　(销项税=工程结算*11%，进项税=各类成本*对应的税率)

　　营改增以后，施工企业交多少增值税，不是取决于你的产值，而是取决于你能够抵扣多少。

　　营改增以后，只要你的合同签订，增值税销项税就确定了。进项税的确定，要看施工企业拿到的增值税进项发票能不能抵扣。

　　不过，增值税普通发票的情况比较简单，但增值税专用发票如果不符合国家相关要求，就不能拿来抵扣的。那么，营改增以后，材料费的抵扣要注意些什么呢?

　　一、营改增后，工程成本不能随意改动

　　营改增之前，有的建筑公司要么把人工费变成材料费，要么把材料费变成人工费。营改增以后，这个比例不能随意改变，否则就是虚开发票。

　　因此，营改增以后，必须要把“虚开增值税专用发票”作为一项重要的任务来抓。虚开发票，如果被税务机关查到，是要受刑事处罚的。

　　实践当中，像房开公司，会有很多施工公司让你多开建安发票给他，因为多开建安发票，施工企业可以少交土地增值税。营改增以后，这种操作绝对不能进行，是犯罪行为。

　　二、常见可抵扣的进项

　　(一)电话费：

　　可以抵扣11%，只限于公司座机电话费，手机费不允许抵扣进项税(手机是实名制的，属于个人，因此不能抵扣)。

　　(二)材料费：

　　可以抵扣17%，但不是所有材料都可以抵扣17%。

　　按照国家法律的规定：没有供应商开具销售清单的开具“材料一批”、劳保用品、办公用品的增值税专用发票，不可以抵扣增值税进项税。

　　1、索取材料费增值税发票注意以下几点

　　索取材料费的增值税发票时，必须遵从一下几点：

　　(1)从供应商处买材料，一定要索取对方开具的销售清单。

　　一般来说，购买的品种会比较多，因此必须是材料供应商从税控机里面开出销售清单，盖上发票专用章，否则不能抵扣增值税进项税。

　　这一点，一定要写进采购合同。在采购合同里面要明确，对方如果汇总开票，有义务提供加盖发票专用章的销售清单。

　　(2)采用定点采购制度，定期结算，定期开票

　　劳保用品、办公用品，一般是很难拿到增值税发票的。营改增以后，公司应该推行定点采购制度。通过定期结算，定期开票，这样才能拿到增值税专票用来抵扣进项税。

　　 题外话：

　　建筑企业，营改增以后，应该多做工作服(一季度做2套，1年8套)。

　　可以说，工作服是最省钱的，一来可以抵扣17%的增值税，又可以抵扣25%的所得税，又不用交个人所得税，实在是一箭三雕。

　　但是，不能通过购买的方式进行。直接购买工作服的费用，叫做职工福利费，不能抵扣进项税，而且要扣缴个人所得税。

　　根据国家税务总局2011年第34号文件第2条规定，工作服必须跟具有一般纳税人资格的服装厂签订工作服的订做合同。必须在合同中约定：

　　(1)在工作服的某一部位，一定要有该公司的标识或标记;

　　(2)工作服货款的支付，必须公对公账户进行，不能现金支付。

　　符合以上条件，开具的发票才可以抵扣17%。

　　2、选择一般纳税人的材料商更合算

　　营改增以后，企业采购时一定要索取增值税专用发票。

　　从采购价格来讲，一般纳税人的材料商肯定会比小规模纳税人(个体户)的材料商价格更高。

　　但是，对于建筑企业而言，获得增值税专票后，可以抵扣17%的增值税进项税，又可以抵扣25%的企业所得税，合计可以抵扣42%的税金。因此，营改增以后，选择一般纳税人的材料商更合算。

　　 举例：有2个供应商A、B

　　A(一般纳税人)：报价11万7000元

　　B(小规模纳税人)：报价11万。

　　从A处买，采购成本是10万(11.7万=10万+10万*17%)

　　从B处买，采购成本是11万。

　　从A处买，采购成本少1万，相当于未来利润多一万，多缴企业所得税2500元。实际上，未来交税时就少交17000-2500-7000=7500元，，实际相当于公司多盈利7500元。

　　从B处买，采购成本多1万，也就是未来利润少一万，少缴企业所得税2500元。但是，没有增值税专票抵扣，相当于多缴增值税1.7万，总计未来公司多付资金流7500元。

　　因此，从一般纳税人A处买更合算。

　　3、特定材料的开票要求

　　材料部分，像砂石料、商品混凝土，只能抵扣3个税点。因为砂石料和商品混凝土的销售商，可以选择开3%的增值税专票，也可以开3%的增值税普票。

　　营改增以后，砂石厂、混凝土公司一定选择简易计税的，所以一定要在采购合同中写清楚，要求对方提供3%的增值税专用发票。

　　中国的税法，对简易计税不能开专票的规定做了列举，因此并不是简易计税都不能开专票。

　　当具备以下条件：

　　材料是砂土石料、自来水、商品混凝土，采用清包工或甲供材合同的老项目，房开企业选择简易计税时，可以开3%的增值税专用发票。

　　因此，采购合同中，一定要特别注明“材料供应商开具3%的增值税专票”。

　　税法中明确列出的，简易计税开增值税普票的情况：

　　(1)小规模纳税人和个体工商户，可以到税务机关申请代开增值税专用发票，只能抵扣3%。个人只能到税务机关申请代开增值税普通发票。

　　所以，从个人那里买砂石料或租赁设备，只能代开增值税普通发票。

　　(2)据财税2008第170号和财税2009第9号等文件规定：

　　 适用按简易办法依3%征收率减按2%征收增值税政策的，应开具普通发票，不得开具增值税专用发票;

　　 小规模纳税人销售自己使用过的固定资产，应开具普通发票，不得有税务机关代开增值税专用发票;

　　 纳税人销售旧货，应开具普通发票，不得开具或代开增值税专用发票。

【原文来源：Naivemep 管综易】

在我们做BIM项目时，工程量统计往往是不可或缺的部分，并且在Revit中统计的工程实物量也是相当准确的，尤其是机电安装专业的模型，接下来我们就来看一下如何使用Revit的明细表功能统计管道长度。PS：针对管件长度的统计，请关注我们的后续教程。

1.新建管道明细表：

“视图”>“明细表”>“明细表/数量”

新建类别为“管道”的建筑构件明细表，注意阶段与模型保持一致

2.添加属性字段：

依次添加：类型、系统类型、尺寸、长度与合计

或者添加后使用下方的排序按钮来调整

点击确定以后生成明细表，每列的排序与上一步设置相同

对于几列属性我们也说明一下设置的理由

类型：通常我们都会在类型属性里定义材质，如果不是按此方式定义管道类型的话，也可以单独添加“材质”属性，不过当然也要在对应管道类型中正确设置，包括管道的连接方式也可以用同样的方法添加

系统类型：由于Revit中的MEP系统较不灵活，因此对于系统的区分我们也可以根据项目实际情况添加属性，如“系统分类”、“系统类型”、“系统名称”和“系统缩写”等，或者结合应用

尺寸：显示管径尺寸

长度：单个图元的管段长度

合计：显示管段数量，此处为了解释后面的功能而添加，实际使用中可以不要

3.排序和统计汇总：

在添加属性字段的步骤中，或点击明细表的属性面板，可以对明细表做排序、汇总和统计

勾选总计以后会对明细表数量做统计

将明细表拖到底部，便可以看到总数，但是我们发现没有各列的汇总，如长度

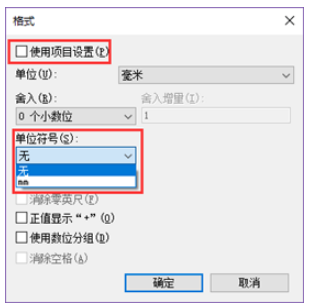

点击格式，将“长度”设置为计算总数

如要统计其他列的总数，方法类似

我们再来重点解释一下排序中的“逐项例举每个实例”

取消勾选以后，如果我们没有设置过“排序方式”，则所有列的内容都会被汇总到一行中

只要设置了对应列的排序，则该列就不会被合并

之前添加“合计”列也是为了在这边更容易地看清合并前的管段数量，此处我们没有对长度进行合并，因此只有长度的值被汇总了

4.明细表过滤器：

最后我们再来介绍一下明细表的过滤器

我们添加的属性字段可以通过明细表的过滤器来做筛选，比如筛选出需要的管径范围

以下明细表字段不支持过滤：

• 族

• 类型

• 族和类型

• 面积类型（在面积明细表中）

• 从房间、到房间（在门明细表中）

• 材质参数

注： 过滤器区分大小写。

除上述字段外，明细表仍有不支持的类型，很多还需要添加共享参数来解决，我们会在后面的内容中继续讲解

在Revit构件密集，默认的显示模式难以区分不同构件的区别，比如建筑立面有很多不同的机电管道，风管、水管，电缆桥架等，可一个给不同的机电管线添加不同的颜色，以示其区别，如下图所示，完成着色后，各种不同类型的管线清晰明。

这种视图的实现方式有两个，一个是利用过滤器根据不同的构件建立不同的过滤器，然后利用图元截面填充设置不同的颜色，以下演示如何给风管和电缆桥架着色。视图中有一段风管和一段桥架，在三维视图中打开视图显示设置(VG快捷键或者视图属性窗口中“可见性图形替换”)，切换到”过滤器“选项卡，依次点击”添加“，”编辑/新建“，调出过滤器编辑对话框。

在过滤器编辑中分别添加“风管，桥架”过滤器，其设置分别如下图所示。

过滤器添加完成后，将其添加到视图“图像显示选项”过滤器中，并给“填充图案”设置不同的颜色，图下图所示。

完成后即可看到，视图中的风管和桥架显示为不同的颜色，利用这种方法可以给完成大部分图元的着色要求，前提是要有相应的系统分类，在该例子中，预先定义了类型名称为“风管”风管类别和类型名称为”桥架“的电缆桥架类别，除了这种方式外还可以利用着色给视图添加不同的颜色，但是着色不仅操作繁琐，且图元的着色不可重用，而过滤器可以添加到视图样板中，在项目中定义一次即可在所有视图中使用，非常方便。

今天的REVIT教程是和切割钢梁有关。在我们画钢结构的时候，钢梁并不会像混凝土梁那样自动融合在一起，像画出这样也不是很好看。

    这时候我们应该怎么做呢?其实方法很简单。

首先把需要切割梁的拖到和另一根梁相交

    然后点击修改栏中的“连接端切割”命令，后先点击需要切割的钢梁在点击另外一根梁

    这样就可以把钢梁按照另一根梁的轮廓切割了。

    系统默认切割出有20mm的缝，如果你想消除那条缝，那么可以点选切割了的钢梁，在实例属性中的“结构”里有一个“连接端切割距离”修改成0就可以了。

包含以下文件：

1 项目模型:
场地布置.rvt
1#CBC:
1#结构模型.rvt
建筑模型.rvt
2#CRC:
2#CRC.0169.rvt
2号单体.rvt
3#维修车间:
3#机电模型.rvt
4#气瓶间:
4#机电模型.0004.rvt
4#机电模型.rvt
5#化学品库:
5#机电模型.0002.rvt
5#机电模型.rvt
6#动力站:
6#机电模型.rvt
6号单体.rvt
2 详情PPT:
详情PPT.pptx
4 视频与图片:
1、项目整体介绍视频.mp4
2、场布+土建+装修+机电.mp4
3、基坑开挖动画.mp4

由于空气处理机组型号众多，配置也各不相同，因此价格差异很大；在选型中除了要满足客户需要之外，特别要考虑的是机组的价格，为了有助于各应用工程师选择更低成本的机组以增加市场竞争力，特编写此选型指导。

静压的选择：

1.机组所承受的正压值和负压值既不是指机组的机外静压，也不是指风机的压头，而是指机组内部与机组外部大气压的差值，具体的计算方法如下：

如图所示，机组的新、回、送风管阻力分别为A、B、C帕，机组内部功能段如图所示，阻力计算部件为混合段、初、中效过滤器、表冷器、挡水板、均流板、消声器、出风段，此处假设回风管阻力大于新风管阻力，则：

机外静压＝B+C（如果新风管阻力大于回风管，则B更改为A，下同）

风机的静压＝B+C+K+L+M+N+P+Q+R+S

机组最大负压X＝B+K+L+M+N

机组最大正压Y＝C+P+Q+R+S

2.在通常情况下，设计院只是给出机外静压，并不分别给出送回风管的阻力值，为了计算机组承压，可按照B=C=0.7*机外静压来校核送回风管的阻力（需要注意区分的是机组直接回风或直接送风的情况。即机组如果是直接回风则机外静压等于送风管阻力；如果机组是直接送风不接送风管，则机外静压等于回风管阻力；如果不接送风管也不接回风管则机外静压为零）。

机组内部阻力值的确定：

1.机组的内部阻力值包括混和段风阀、初中高效过滤器、表冷盘管、加热盘管、挡水板、均流板、消声器、湿膜加热器、出风段风阀、热回收转轮等，当机组内部有上述部件时，需要确认上述部件的阻力值，在组合式空气处理机组的样本上有上述各部件的阻力值表和曲线，可根据各机型查找相应的阻力值，也可按照下面的各部件阻力值估算：

选型时可按照上表中的值来估算机组内部的阻力。此处需要指出的是表冷盘管的阻力值选取与以前的有区别，阻力值只是按照选型表的90％计。

机外静压的估算：

1.机外静压通常是由设计院根据风管的设计来进行计算，然后给出，我们只是根据设计院给出的值来选择计算风机的压头即可，但是在实际的销售过程中，有时会碰到客户不能提供机外静压值，或者设计院在计算风管阻力时取的安全系数偏大，导致要求的机外静压值过大。这里要指出的是，机外静压取的不足，固然不行（会导致实际运行时风量和压头不够，不能满足客户要求），但是机外静压值取得过大也是不行的（这是许多销售人员和业主最易犯的错误，认为静压值大一点，安全系数保险一些总不会错，实际上这是最不可取的），因为这样会直接导致如下几种后果。

1）机外静压值取得过大，计算出的电机功率会增大，风机的型号会增大，甚至为了满足机组结构的强度，需要选用更厚面板的机组，导致设备成本（或业主初投资）增高；

2）由于计算的机外静压比实际的风管阻力过大，在风柜安装好之后，风量会超标，引起机组噪音增大，最后不得不通过更换皮带轮来降低风机转速，减少风量；3）实际运行时不需要如此高的机外静压和风量，要通过风阀来节流，增加的节流阻力，并且由于选用的电机功率过大，导致电机、风机在低效率区运行，使运行成本增大，增加了业主的运行费用。

3.由此可见，机外静压选的过大，对设备销售和业主的初投资、运行都是不利的（可向业主阐述静压过大对运行费用增加的危害），因此当客户要求的机外静压值过大时（此处给一个参考值：（10*风量）开平方，即9000风量时，机外静压不大于10*9000的平方根300Pa；25000风量时，机外静压不大于250000的平方根500 Pa；50000风量时小于700 Pa；80000风量时小于900Pa），有必要向客户和设计院校核阻力值，看是否有特殊的阻力部件如净化用的高效过滤器等，否则有必要根据设计图纸或实际的管道布置情况来计算机外静压值。下面给出风管阻力（机外静压）的估算值，供大家参考：

上面是在主送风管风速在8m/s左右时的参考值，当主管风速不同时，可在此基础上调整。

4.另外一个估算方法是可参考送回风管的总长度来估计，一般是每米风管约为4～8Pa左右（此阻力值已经包含了弯头、变径、散流器、管道阀门等部件的阻力）。如机组送风管长度20m，回风管长度10m，则机组的机外总静压约为120～240Pa左右，此数值即为空气处理机组的机外静压值。

各种压力值的区分：

1.前面我们提到机外静压、机外全压、机外余压、风机静压、风机全压等各种压力值，下面讲一下如何区分。

2.首先对于任何一点均存在全压＝动压+静压，此处通常可近似认为风机全压＝风机动压+风机静压，机外全压＝机外动压+机外静压。

3.对于组合式空气处理机组，根据国标GB/T14294-2008的规定，其对机组压头定义为“机外全压”，是指机组在克服自身阻力后在出风口处的动压和静压之和。通常送、回风管道或部件的阻力是和静压相对应的，仍然参照上面的图示，则机外全压应等于（B+C+出风口动压）。而通常所说的机外余压应是不准确的一种提法，因为不知道到底是静压还是全压，而这两者之间相差了动压，根据动压＝（空气密度*空气流速的平方）/2，则通常有50～100Pa左右的差距，此处为了降低风机和电机的功率，如果客户只是讲机外余压（而没有指明是机外全压还是机外静压），选型时一律按机外全压选型。

4.风机静压与机外静压的关系同2中的计算方法一样，其全压和静压的关系参照机外全压和静压的选型方法。

风机、电机的选择：

1. 风机的选择必须知道两个参数，风机处理的风量和风机的压头（全压或静压）。风机中有前弯风机和后弯风机可以选择。现在标准配置多为前弯进口风机（因为前弯风机的价格比后弯风机的价格便宜）。

2.在选择风机时可以对前弯和后弯的风机进行组合，当采用后弯风机电机功率降低一档时（因为通常情况下，后弯风机的效率较高），有可能采用后弯风机价格会更有优势；当然并不是所有的选用后弯风机就可以降低一档电机功率。因此需要大家根据实际情况选择，以最优性价比为首要考虑的因素。但是对于要配变频器的风机，请一定采用后弯风机，这样有利于风量的调节。

3.风机的选取：标准是按风机的出口风速选择风机的型号，一般是控制风机的出口风速在10～13m/s之间（最大不超过16m/s），此时风机的效率也是比较高的。出口风速太高，会增大风口的噪声；但是出口风速选择过小，会使风机型号增大（更可能会相应增大箱体的尺寸），造成机组成本增高。因此风机的选择可以按照样本上的风机的叶轮直径来选择风机的型号，要求相应风量下的风机型号不要超过样本的叶轮直径。

4.电机的配置为4极电机（额定转速为1470rpm），但是在有些情况下，风机的转速会比较高，如果此时仍然选用4极电机，就会出现风机的转速大大超过电机的转速，在这种情况下，对于风机的运行是很不利的，因此当风机转速过高时（通常≥1800rpm），建议采用2极电机，此时电机的成本也有可能会降低（当电机功率相同时，如果电机基座不同，电机价格是由2极－4极－6极逐渐增加的）。但需要注意的是要校核风机的启动力矩，另外当风机的转速较低（通常≤750rpm），也需要校核启动力矩，如果启动力矩不够，就需要采用采用6极电机，启动力矩的校核可以通过风机选型软件自带的皮带、带轮的选型计算，即如果可以通过选型选出所定电机极数的皮带和皮带轮，那么此极数电机就可以使用，否则其启动力矩就不够，需要采用更多极数的电机。

盘管的选型：

1.盘管的选型：表冷盘管的选型结果是湿工况下表冷盘管的制冷能力，没有考虑电机发热等外部影响因素，而国标中风量的测定是在干工况下的测试值，因此建议在选取表冷器阻力时按照选型结果乘以0.9倍计算盘管阻力即可，当盘管阻力比较大时，采用此方法可有效降低风机和电机的型号，减少机组成本。

2.当机组同时配有冷盘管、热盘管（和加湿器）时，机组的功能段排列尽可能采用将表冷盘管、加热盘管（和加湿器）放置在同一个功能（运输）段内，即表冷盘管和加热盘管连在一起放置在接水盘上（如果有加湿器也可紧接盘管放在一起，这样可充分利用盘管段后面的空间），这样可以减少机组长度尺寸，也不必要再在表冷器后面增加挡水板和检修段，可减少机组成本。如果客户坚持要在表冷器和加热器之间开检修门，检修门也可充分考虑利用表冷段后面的空间，不一定需要4M的长度来开检修门。

过滤器的选型：

1.过滤器型号和种类很多，如：初效尼龙过滤网，初效板式G3无纺布和中效袋式F5过滤器。实际上对于普通应用的场合，板式中效过滤器的阻力会比相应过滤效率的阻力会大一些，过滤器的容尘量会小一些，但是过滤效率是相同的，这样可以大大降低中效过滤器的成本和减少机组长度（不需要用3M中效过滤段来放置袋式中效过滤器，而只需要1M的长度就可以了），也同样可以满足过滤效率。

2.过滤器可同时满足侧抽及前、后抽取的检修方式（以前的框架结构只能前取），这样在一些情况下可不必要在过滤段前设置检修段来检修过滤器（如初效过滤+表冷段+送风机段+均流段+消声段+检修段+中效过滤段+出风段，现在采用后取过滤器的方式就可以取消消声段和中效过滤段之间的检修段），可减少机组长度和成本。

3.另外初、中效过滤器安放的位置也可以调整，现在当没有混合段，机组直接进风的情况下，初效过滤器可以外挂，即放置在机组外面通过风口法兰与机组组装在一起，可以缩短机组长度，降低机组成本；中效过滤器当机组的要求不是很高时，可不必要放置在风机段之后（出风段之前），可考虑与初效过滤器安装在一起，共用一个框架，可以减少机组长度和部分功能段（如功能段配置可由混合+初效+表冷+送风机+均流+中效+出风的组合更改成混合+初、中效+表冷+送风机段的组合，这样可以减少两个功能段均流和出风段，整机的成本会大大降低），考虑成本因素时可以参考使用。

加湿器的选型：

1.加湿器现在常用的种类有五种：湿膜加湿、干蒸汽加湿、高压喷雾、电热管加湿、电极加湿，各种加湿方式使用的场合各不相同，加湿能力不一，并且即使是同一种加湿方式，如果控制方式不同，价格也有很大的差异，下面以10000m3/h风量，加湿量为30kg/h（均为手动的控制方式），例举该机组选型为基准进行选型，各种加湿器的应用和价格系数（以手动干蒸汽加湿器价格为基准）比较见下表。

.通过比较表可以看出，湿膜加湿器由于可以直接安装在表冷器后面，与表冷器共用一个接水盘，不需要增加箱体尺寸，因此机组成本最低，但是由于其属于自然蒸发加湿，加湿效率较低（约30％～80％），不能用于恒温恒湿的控制，而且如果其单独安装也需要配置加湿段和接水盘，机组成本也会增高。因此推荐在普通的民用加湿场合使用。干蒸汽加湿器加湿效率高，配合电动阀和执行器可比较方便的实现自动控制，适合与恒温恒湿机组配合使用，其缺点是业主一定要有蒸汽源，如果没有蒸汽源，则干蒸汽加湿器无法工作。高压喷雾加湿器加湿效率低（一般约30％～50％），又需要较多的箱体来配合使用，控制精度差，除非在工艺上有特殊要求，一般不推荐使用。电热和电极加湿适用于需要恒温恒湿控制场合但又没有蒸汽源的地方，其控制精度高，但是价格昂贵，用于较高要求的场合。

小结：

1.通过以上的选型和比较可以看出，机组的价格与机组的配置，机外静压、制冷量、加湿量、加湿方式、风机电机的选择等各种因素均有很大的关系，因此大家在进行机组报价中要综合考虑各种因素，并尽可能的了解客户的实际需求（而不是仅仅看设计院或经销商的书面甚至是口头要求），这也是我们一向不赞同分公司按照“一般要求”或“估计值”来选型和报价的原因。

2.各种机组的配置是以应用为原则，既不能偷工减料，也不是越高越好，站在客户的立场上考虑应是选择最优性价比的机组，相信我们只要把握这个原则，应该是能够取得客户和设计师的认同的。如机外静压的问题，我们向客户讲明静压选择不准会给客户的投资和运行带来浪费，客户应该是乐意与我们一起找设计师校核数据的，如果有时确实不能提供具体数值，我们也可以按照前面的方法通过设计图纸来估算，甚至通过送风的距离来估计，这样总比胡乱猜测要好的多。我们曾碰到过机组实际安装中根本没有接风管，而卖给客户的机组机外静压为200Pa，结果客户投诉风量过大、噪音超标。虽然我们可以推卸是设计的原因，但是最终也是对企业信誉造成了影响。如果销售工程师能够多了解一些实际的情况，这种现象是完全可以避免的。

3.总之，空气处理机组的选型具有很大的灵活性和技巧性，希望我们的上述资料能够对大家的选型和报价有帮助，由于实际的应用和要求各不相同，提供给各位共享。

本文来源于互联网，作者不详。暖通南社整理编辑。

    位移视图可用于说明模型图元与整个模型之间的关系。在任何三维视图中（包括透视图），可以使用（位移图元）工具来移动模型图元。使用该工具可以创建位移集并将其沿着X、Y和Z轴移动到距离模型的指定位置。然后，可以绘制路径将这些图元连接回原始的模型位置。注：二维图元（如标记、注释或尺寸标注）无法进行位移。

    具体操作步骤如下：

    1：新建一个新的三维视图，来作为位移视图。

    2：选择你需要位移的图元，选择修改对话框中“置换图元”命令。

    3：移动图元，到X,Y,Z，方向。

    4：绘制，位移图元的移动路径，方便理解。

    5：位移视图，主要用于模型复杂节点的分析与查看。

    免费Revit教学视频。

    文章来源：BIM国际庭院

    1、打开机电模板，选择新建，点击最后一个项目模板。

    2、在插入面板下，选择链接Revit，导入土建模型。

    3、在“协作”面板下选择“复制监视”功能，点击选择链接，选择模型。

    4、选择“选项”更改新建类型，更改为原始类型，点击确定。

    5、选择“复制”，勾选多个，框选模型，点击过滤器，选择轴网，点击确定，轴网即可复制成功。

    免费Revit教学视频。

    文章来源：BIM微课堂

    导读：

    利用Revit建模是一件相对来讲比较简单枯燥的工作，但是在创建机电专业水管和风管的时候，可能有很多BIM攻城狮会遇到模型建好了之后发现管道的系统类型设置错了的情况，这样一来势必会给后面的工作带来诸多不便，必须是要将其修改正确的。如果属于同一系统分类的系统类型之间在Revit中是很容易修改的，但是如果是两个不同系统分类下的系统类型应用错误，就有可能出现无法直接修改系统类型的情况，这种情况如何处理有很多人都不知道该怎么办。为此，今天就为大家来讲解一下如何修改Revit中管道/风管不同系统分类的系统类型(以管道系统类型的修改为例，风管同)。

    Revit中预设的系统分类如下：

    风管|系统分类（3个）：送风、回风、排风

    管道|系统分类（11个）：家用冷水、家用热水、循环供水、循环回水、卫生设备、通气管、其他、湿式消防系统、干式消防系统、预作用消防系统、其他消防系统

    以上预设的系统分类无法删除也无法新建，我们在机电专业建模前想要按照图纸要求配置系统类型的话我们仅能通过以复制上述对应的系统分类然后进行重命名并编辑相关属性参数的方法完成。比如根据要求我们需要创建名称为”DX-地下室消火栓系统”的管道系统类型的时候，我们可以复制”湿式消防系统”，然后将其重命名为”DX-地下室消火栓系统”，然后将其属性中的系统缩写设置成”DX”即可，但此时”DX-地下室消火栓系统”依然继承”湿式消防系统”的系统分类，其系统分类为湿式消防系统。

    以上我们对Revit中的系统分类有了简单的了解，那么如果我们当真遇到了导读中所提到的问题该怎么办呢？下面我们就来仔细的位大家讲解一下。

    情况一：管道未与设备、装置等相连接

    如果是这种情况，不同的系统类型是否具有不同的系统分类不会影响我们修改系统类型的方法。我们只要选中需要改变系统类型的管道之后在属性面板当中修改系统类型为正确的即可，如下图所示：

    情况二：管道与设备、装置等连接

    情况二在情况一的基础上将风机盘管通过支管与空调水主干管连接起来，但原本应该是”空调回水系统”的管道被赋予了”空调供水系统”的系统类型，如果我们此时仍采用与情况一相同的办法去修改管道类型是无法成功的，如下图所示：

    因为”空调供水系统”的系统分类为”循环供水”，”空调回水系统”的系统分类为”循环回水”，两个管道系统类型属于不同的系统分类，并且其与设备连接了在一起，所以我们无法直接将位于下方的管道的系统类型修改成”空调回水系统”。这种情况的具体解决步骤如下：

    步骤一：将位于下方的主干管和将其与风机盘管连接起来的支管从整个系统回路中分离出来（把支管与风机盘管断开连接即可），将鼠标放到分离出来的管道上进入预选择状态，按数次”Tab”键直至出现虚线框，点击鼠标左键确定，选中其管道系统，”Delet”删除。

    （此时点击管道查看属性面板中的系统类型为”未定义”）

    步骤二：新创建一段系统类型设置正确的管道与被分离出来的未定义系统类型的管道连接起来，此时新的系统类型即被赋予到刚刚被分离出来的管道中。

    步骤三：将断开的管道设备重新连接到修改系统类型后的管道上就可以了。

    立管，指呈垂直或与垂线夹角小于45度的管道。在我们熟知的BIM机电管道项目中，随处可见各式各样的立管建模，下面就让我们一起来了解相关的Revit立管知识吧。

    一般立管都以引线的方式来标记，并且只需要标记系统编号，但当涉及到排序的问题时，标注起来并不是特别方便。

    1.新建立管标记族

    首先用“公制常规标记”样板新建一个标记族：

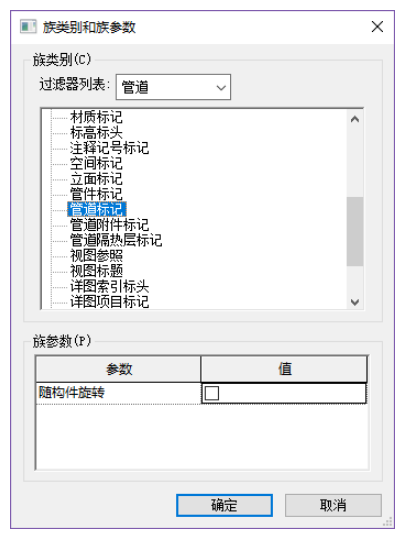

    将族类别改为“管道标记”（注意不要勾选随构件旋转）：

    此时原来的文字注释框已经没有内容了，选中以后删除即可。

    在功能面板“创建”>“文字”>“标签”中，新添加一个文字标签：

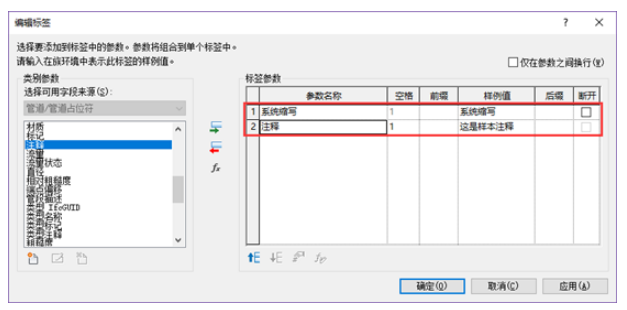

    添加“系统缩写”和“注释”字段：

    选中标签后，将水平对齐设为左：

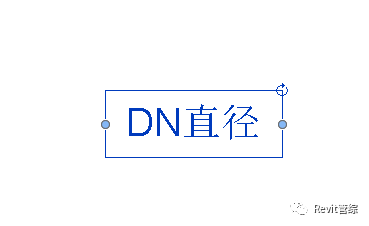

    同样的方式再添加一个标签，添加立管的“直径”属性，并添加“DN”前缀：

    注意：当我们不需要直径参数后面显示单位时，需要设置一下。

    如果不使用项目单位设置，并将单位符号改为”无”:

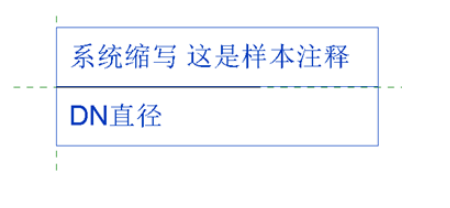

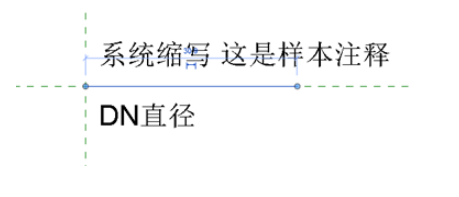

    然后，将2个标签上下排开与水平的参照平面重合，左侧与垂直的参照平面对齐.

    注意：此处要确保对齐，否则会影响引线效果:

    最后，在水平参照平面上创建一条长度合适的直线就可以了。

    2.修改立管的系统缩写和编号

    选中立管需要标注的立管，添加立管序号：

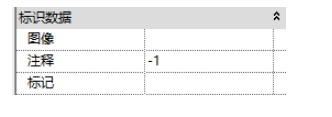

    前面我们提到排序比较麻烦：需要选中立管后，逐个在属性中设置！

    我们就利用刚才添加在标签中的“注释”属性来实现：

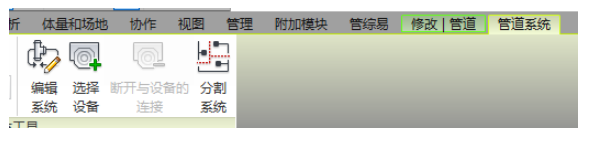

    点击“管道系统”>“编辑系统”编辑系统缩写：

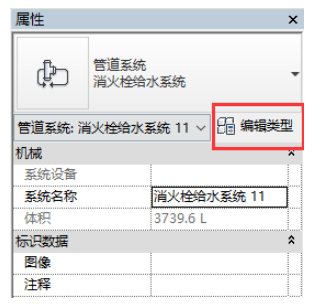

    编辑管道系统类型：

    设置系统缩写编号即可，如：XFL

    3.进行立管标注

    将立管标记族载入到项目，使用“按类别标记”；

    勾选“引线”，设置为自由端点：

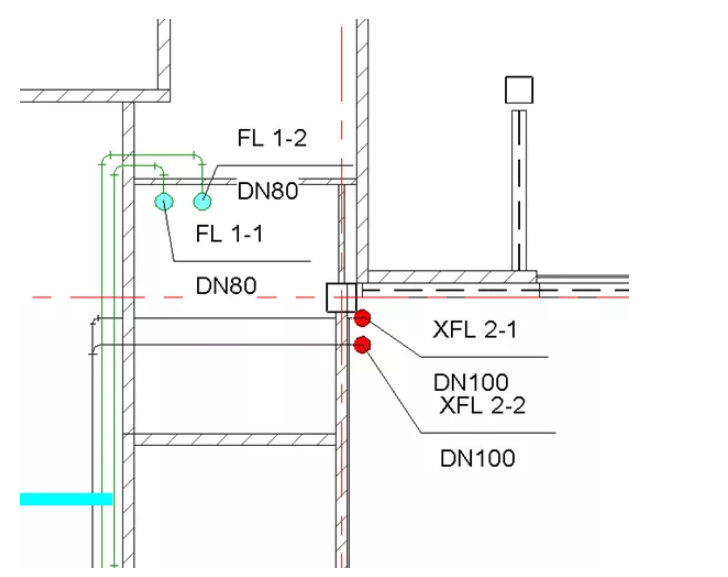

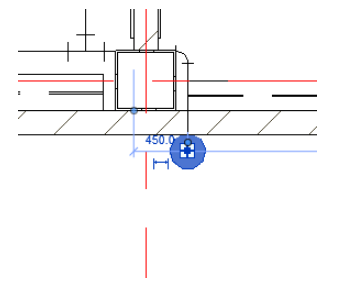

    然后点选引线位置和方向即可（注意：过程中会要点选两下，第二点选在相同位置）：

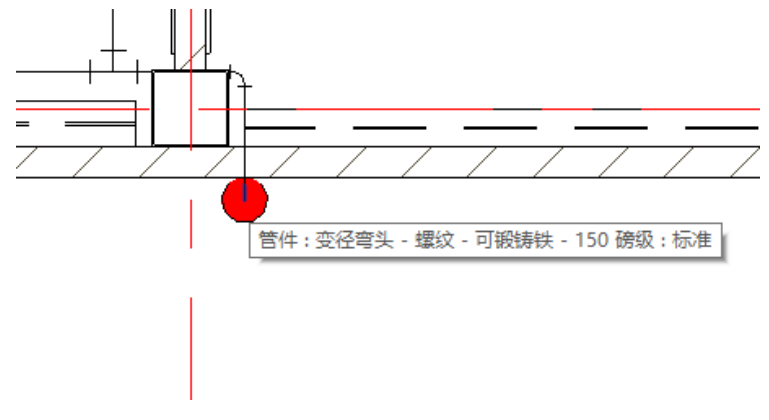

    有时候我们会发现点选的时候没有标记到立管，那可能是被弯头等管件遮挡了，可以按Tab键切换：

Navisworks和Revit都有模型碰撞检查功能，在建模阶段，通常直接使用Revit的碰撞检查更为方便。比如土建建模时，可进行建筑模型与结构模型之间的协调，来检查结构与建筑模型之间的协调性。又比如暖通建模时也可以把建筑、结构和其他机电专业模型整合进来进行模型之间的协调检查，发现问题并及时进行修改。

Revit里检查模型碰撞最大的优势是可以在建模时就可进行，可以即时发现问题并调整，然而Revit对于整个项目模型进行整体模型整合时，需要消耗电脑的资源较大，如果模型较大就比较困难，这时用Navisworks进行模型整合和碰撞检查就有优势。

另外，Revit目前版本只能处理硬碰撞，也就是说模型对象必须是有物理上的碰撞才能检查出来，但工程上的碰撞检查还不仅限于物理碰撞，“软碰撞”或称“间隙碰撞”也属于碰撞检查范围。例如暖通之间的间隙必须满足安装和检修的空间要求，即使物理上没有碰撞，但间隙不够也属于碰撞，Navisworks就可以进行“软碰撞”或“间隙碰撞”的检查。

    标高名称设置小窍门

    我们在绘制标高时，总希望它以1F、2F、3F……进行自动排序，但是实际中我们标高设置为1F后在进行后续标高绘制时，会变成了1G，1H，如图1

    图1

    这个问题涉及到Revit软件的自动命名方式，在Revit中，软件自动以最后一个字符作为编号递增依据，如果希望以1F，2F的方式进行递增,有两个办法：

    （1）改变表达方式：将1F改为F1即可，那么我们在新建的项目中它将以F2、F3、F4……的方式来进行递增，由此实现我们问题中希望得到的效果，如图2

    图2

    （2）修改族：我们去修改标头的族。首先在项目浏览器中找到需要修改的标头族，如图3

    图3

    进入族编辑后选择名称然后在修改标签选项卡下点击编辑标签，弹出的对话框后在后缀一栏中输入大写【F】，如图4/5/6，点击确定。

    图4

    图5

    图6

    然后载入到项目中,此时我们在对标高绘制时，只需要输入1、2、3，即可出现1F、2F、3F，然后进行复制或者阵列，都会按照升序继续呈现，如图7

    图7

    当我们想用一层、二层的汉字来表示层高时可以在后缀出输入【层】。

    免费Revit教学视频。

标注工作在机电BIM项目后期占据了很大一部分工作量，今天我们就以管道标注为例，分享一下如何高效地使用标注功能。

1.创建管道标注

创建管道标注常用的有三种方法：创建管道的同时标记、按类别标记和全部标记。

1）创建管道的同时标记

在创建管道的同时，在“修改”页签找到“在放置时进行标记”功能进行标记：

2）按类别标记

在“注释”>“标记”>找到“按类别标记”功能：

此时就可以在视图中点选管道，然后进行快速的标注：

创建时，我们还可以选择是否显示引线，以及引线端点是否可以自由点选：

3）全部标记（不推荐）

在“标记”功能面板下同样可以看到“全部标记”功能：

“全部标记”功能不仅可以标记管道，还可将当前视图中的所有图元都进行自动标记：

但最后的标记效果往往非常不理想，删除无用标记的时间可能比手动去标记更长，所以我们不太推荐这种方式。

2.修改标注设置

点击“标记”功能面板下的三角箭头，我们可以看到“载入的标记和符号”功能：

打开面板，找到“管道/管道占位符”，我们就可以下拉设置管道标注的族类型，

如果没有我们需要的族，还可以自行载入族：

3.添加管道标高信息

Revit自带的管道标记往往不能满足需要，这样就需要自己添加一些属性信息。

我们以添加标高为例，看一下如何操作。

双击标记实例或在项目列表中编辑族文件，一般新建项目中管道标记只有公称直径：

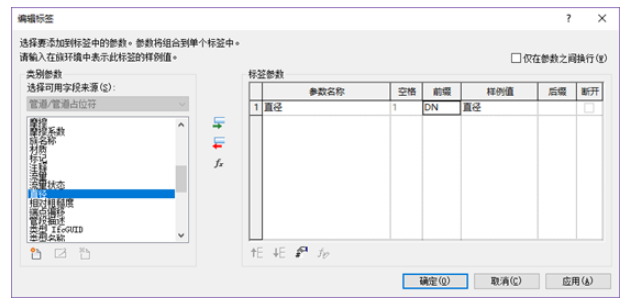

选中标记，然后在属性面板中编辑标签

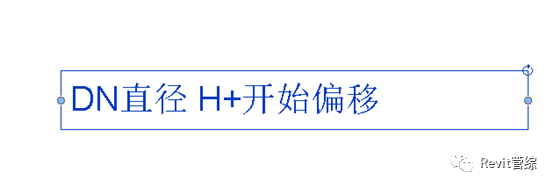

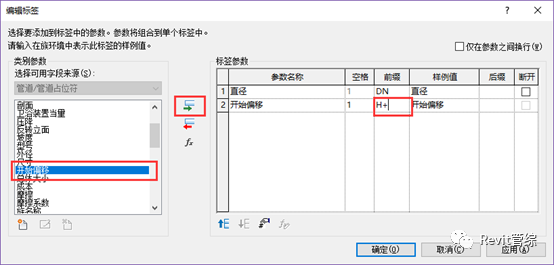

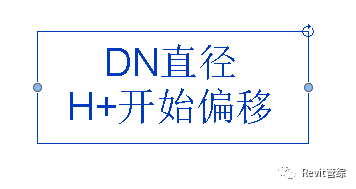

添加“开始偏移”或“端点偏移”作为管中心标高，增加“H+”的前缀：

刚添加完新的属性，会发现标注会成两排，并且不对齐：

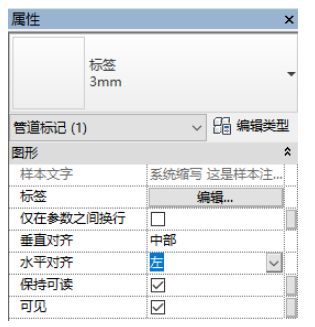

如果希望进行左对齐，只要在属性面板中设置即可：

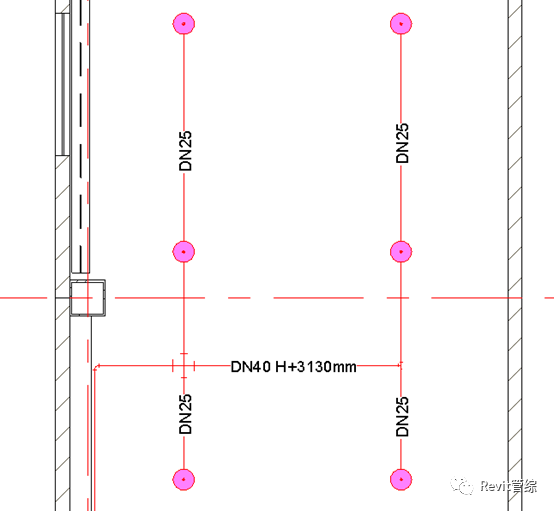

如果需要单排显示，则需要在视图拖拽标记的长度：

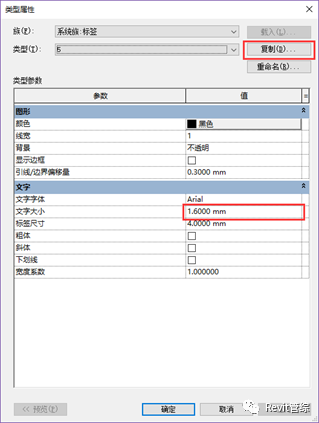

最后我们还需要调整标注的字体大小，选中标签后后点击“类型属性”，然后直接设置文字大小即可：

不过我们不推荐复制出新的类型然后再做修改，这样更便于以后我们可以用到多个字体大小的标注：

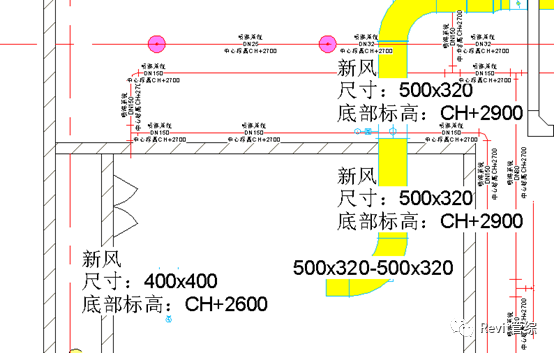

当然我们还可以添加，如系统编号等等的其他参数，方法类似：

本文来源：

在Revit当中创建一个项目的基础是使用项目样板，不同的项目样板对项目的初始化状态有很大影响，直接影响模型搭建的效率和精确程度，好的项目样板能起到事半功倍的效果，因此首先要选择符合我国建筑规范且较为完备的项目样板，可减少后期建模过程中的设置和调整，大大提高设计速度。在样板文件中进行设计，布设各种构件并为构件添加各种参数信息以构成模型，来完成项目模型的搭建，样板文件的后缀名为“.rte”的文件，项目文件的后缀名为“.rvt”。Revit软件会内置一些项目所需的样板文件，设计者也可以自行创建适合项目的样板文件，其中设置了如项目默认的度量单位、标高制式、轴网格式、所需族的导入、材质浏览器设置等初始参数。创建建筑模型需熟练掌握建模工具。软件中最常用的几种工具如下所述：

1）选项卡工具

Revit2013及以后的版本已经将建筑、结构、机电三个专业的软件的建模工具集成到一款软件之中，即在一个软件中就可以完成建筑、结构、水暖电三个专业的设计。各专业的建模工具基本都在选项卡界面内。选项卡在Revit界面中占据较大的面积，分为建筑选项卡、结构选项卡、系统选项卡、插入选项卡、视图选项卡、修改选项卡等，不同选项卡下对应不同的操作工具，图1中所示的是建筑选项卡下所包含的建模工具，不同选项卡间可以单击左键切换，操作快捷且容易学习上手。

图1Revit建筑选项卡

Revit中还有一个比较特殊的选项卡，就是修改选项卡，在建立模型的过程中难免要对一些图元构件进行编辑和修改，以满足设计要求。当不选择任何构件时，单击修改选项卡成亮灰色，与其他选项卡无差异，但当选定某构件时，其会变为浅绿色，因此此选项卡又称为关联选项卡。该选项卡面板中包含了移动、复制、修剪、镜像、旋转、拆分等各种编辑命令，以完成对图元的修改与编辑，如图2所示。

图2Revit修改选项卡

2）属性与项目浏览器控制面板

    文章来源：

    【第133期，文/苏猷智】

    在CAD中我们常常能见到一些特殊的剖面，比如阶梯剖，今天我就给大家带来一个revit阶梯剖的创建方法。

    首先在视图选项卡中选择创建面板下的剖面命令或用快捷工具栏中的剖面命令。

    随意绘制一个竖直的剖面，此剖面线是一条直线，现在我的目的是既要剖到C轴线上的窗，又要剖到B轴上的门。

    选择所绘制剖切线，在工具栏中会出现图中所示的尺寸裁剪和拆分线段。

    选择拆分线段命令（有点类似与快捷键“SL”的功能）点击需要转折的位置然后移动鼠标，就可以随意的拖拽，如下图所示。

    想转折多少次都是无所谓的啦，就像下图一样，尺寸裁剪也有类似的效果有兴趣不妨试试。那些特别高大上的东西本人觉得很多人未必用得到，所以我给大家带来的都是一些简单实用的东西，不是特别高深，希望大家不要嫌弃。

    免费Revit教学视频。

最近接到一个任务是为一个地下工程做开挖模型，并且制作NavisWorks（以下简称NW）的项目进度动画。传说中的4D模型。秉承一贯风格，当然是不可能每个模型构件分别在Revit和NW中分别设置。这样每一次项目改动，都将耗时数日来进行更新。为这个项目，分别开发了Dynamo（以下简称DS）的自定义节点和NWAPI来读取导出的文件。NWAPI在读取每个要素信息后，能够创建相应任务（可定义开始时间和结束时间），并将该元素附着在任务中。

    第一步是创建Revit要素，并添加4D进度表相关信息。

可以看见，在Revit文件里，DS将抓取设计师创建的任何模型，并根据进度要求，将其进行细分。举个例子，如果每天只能开挖2m，那么模型会以两米的深度分割。之后，需要创建了两个项目参数：“4D_Task_ID”和”4D_Task_Phase”。DS将会根据分割的要数数量，将Task_ID写入要数参数中。这两个要数将为后面NW读取和创建任务提供依据。当模型创建完成后，导出nwc文件。

    第二步是读取NWC文件，并创建任务

可以看见，当附着nwc文件后，运行“Task”命令。此为自定义AIPI。将会弹开窗户，罗列文件中的所有要数相关信息，当按下按键“Task”以后，会根据文件中4D信息创建任务，并附着相关几何要数。

    在机电管线建模时我们在有些时候需要自己做一些阀门族，但是我们会发现我们自己做的阀门族没法实现自适应管道管径，如图1，我们在放置阀门族时候会出现这样的结果，这显然不是我们需要的，一般这样的阀门族我们需要手动去复制族类型修改公称直径去匹配管道尺寸，今天我们介绍一种创建可以自适应管径的阀门族的办法，当然对于复杂阀门族我们需要用到CSV查表族，我们会在以后的分享中和大家细聊查表族。今天我们来聊聊如何实现自适应来实现图2的效果。

    图1

    图2

    敲黑板！下面是重点：

    1.新建公制常规模型族样板，将族类别改为管道附件，之后新建一个族参数名称为“公称半径“，选择参数类型为”实例参数”，如图4所示

    图3

    图4

    2.在做好的模型中添加“管道连接件”，我们需要做的是把“管道连接件的半径和之前设置的”公称半径“参数关联，如下图5、6、7所示。

    图5

    图6

    图7

    这样操作，把族载入到项目中试试看，就会自适应了哦。

    文章来源：

    【第103期，文/王文黎】

    对于这个问题相信大家都已经有了自己的解决办法，有的同仁们在CAD图纸还没有导入Revit中时就对要导入的图纸进行了处理，删除了不需要的图层保留需要的图层，这也是个好方法。但是，像我这种懒人就懒得处理了，导入Revit中在处理，我的方法是这样的：

    如图1所示我要关闭图1中标记的CAD图层，首先选中导入的CAD图纸：

    图1

    此图纸如图2所，选中的图纸会高亮显,单击“修改|t3dwg”选项卡中的

    图2

    “查询”激活查询功能这时光标就可以选中CAD图纸图层了，选择你需要关闭的图层单击就会出现如图3所示对话框，单击对话框中“在视图中隐藏”即可关闭你不需要的ＣＡＤ图层了。

    图3

    我的方法有个前提条件那就是工程师的在制图时图层设置比较规范时使用方便，如果图层设置不规范时，推荐使用文章开始时说的方法。

    免费Revit教学视频。

    了解Revit和RevitAPI

    Revit三维、附加信息的三维模型

    RevitAPI：应用程序开发接口，ApplicationProgrammingInterface，使用.NET相关的语言来编程，VB.NETC#C++/CLI，F#。

    建议进行Revit二次开发编程之前熟悉一下Revit产品。

    帮助你设计与Rebvit产品一直的软件界面、快速理解API中的类和成员、指导不用RevitAPI编程，Revit提供了哪些功能。

    1.RevitArchitecture：Architecture为建筑设计专用，主要着重于建筑外观与内部的设计，如内部家具及设备的规划，可以将设计结果用彩现的方式呈现，提供设计者更为可视化的呈现。

    2.RevitStructure：Structure为建筑结构设计专用，可以使用配筋、钢骨、接头等偏向结构的组件，并且导出设计结果至结构分析软件进行结构分析。

    3.RevitMEP：MEP为建筑机电、空调设计专用，提供多种机电设备及管路等组件，其管路连接的功能，让机电设计人员能够进行更为细部的管路设计。

    自2013年以后，上述三套软件已整合为一套功能齐全的软件，统称为Revit。Revit系列产品的操作环境拥有直观的接口与工具栏，用户可利用所选取的工具栏，快速建立各种设施组件，如墙、柱、门窗等，亦或者是切换不同工具栏对项目模型进行批注、修改等。Revit工具栏在建模的同时，用户能对组件个别检视/修改参数，例如横梁已被点选，而其左方属性窗口显示出该组件所属的参数，用户可直接在窗口中进行参数的修改。

    例如属性窗口下方的窗口为项目浏览器，其包含整体项目不同的检视模式，如平面图、图说、明细表等，使用者可选取不同的检视方式，更改右方检视窗口的显示方式。使用者还可藉由操作项目浏览器，在检视窗口同时浏览平面图与立面图，而在任何检视方法下对模型进行修改时，其更动都会连带变更所有视图，让使用者可从不同面向设计、检视其项目模型。Revit为高度可视化塑模工具，当检视项目模型时，各组件可依其参数绘制为彩色组件，使其脱离仅有几何线呈现的模式，更为直观地让使用者了解设计的成果。

    4.RevitAPI

    RevitAPI是Autodesk公司为了让Revit能更好的处理使用者需求，因此提供的可客制化技术，开发者可透过RevitAPI使用Revit内部既有的功能，成为扩充功能的基础。基本上支持各种.NET平台所支持的程序语言，像是VisualBasic.NET、C#及C++等。程序开发员只要透过MicrosoftVisualStudio软件或前述的程序语言，并且依循RevitAPI架构即可操控Revit相关软件，并完成功能的扩充。透过RevitAPI可达到以下几件事情：

    RevitAPI可以做什么

    访问模型的图形数据。

    访问模型的参数数据。

    创建、修改、删除模型元素。

    创建插件UI进行增强。

    创建插件完成对重复自有工作的自动化。

    集成第三个程序。

    执行一切种类的BIM分析。

    如何自动创建项目文档。

    (1)自动完成重复的工作。

    (2)自动检测错误以强制项目设计规范。

    (3)获取项目数据来分析或者生成报告。

    (4)导入外部数据来创建新组件或设置参数。

    (5)整合其他应用程序到Revit中，如将外部数据库与Revit链接或者将Revit中的模型数据提供给其他应用程序使用。

    (6)自动创建AutodeskRevit产品文文件。

    RevitAPI对模型的控制，可达到模型加载、移动、旋转、复制、变色等功能，透过对模型的操作，用户可以开发出各种模型可视化展示功能。好了，关于Revit是什么软件？RevitAPI是什么？就为大家介绍这么多，希望通过此文能够帮到大家！

Revit怎么在没有天花板的房间放置照明设备？很多照明设备族是采用基于天花板平面的族样板创建的，但是如果没有创建天花板模型该怎样放置照明设备呢？另外，机电设计师把建筑的模型链接进来时，基于天花板平面放置的照明设备族有时是无法拾取到链接文件中的天花板图元的，在“如何复制替换建筑专业布置的卫生器具？”内容中也做过相关介绍；

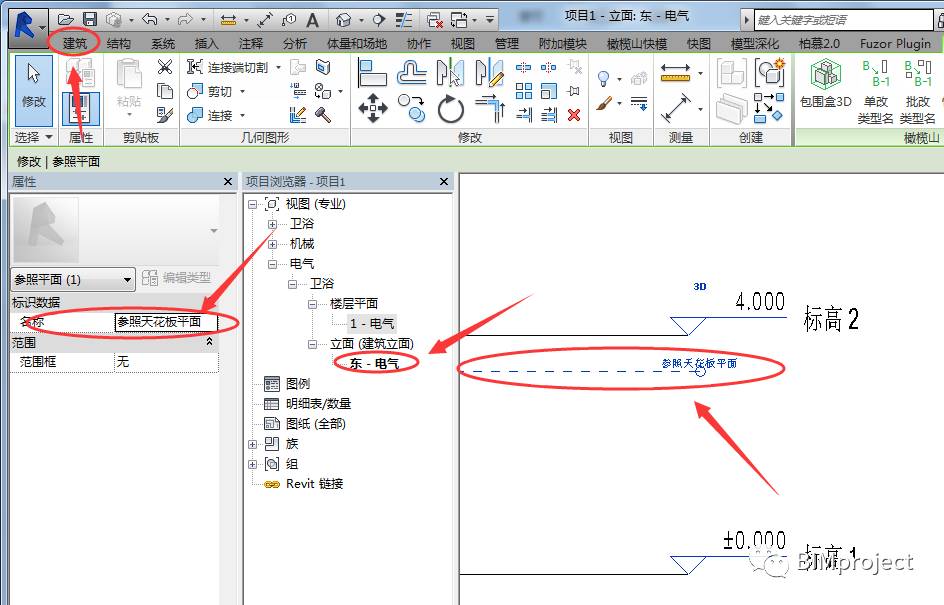

我们可以通过创建一个参照平面来作为照明设备的拾取对象；

1.在项目中打开立面视图，点击“建筑”选项卡下的“参照平面”命令，绘制一个照明设备放置标高的位置，并给该参照平面命名为“参照天花板平面”；

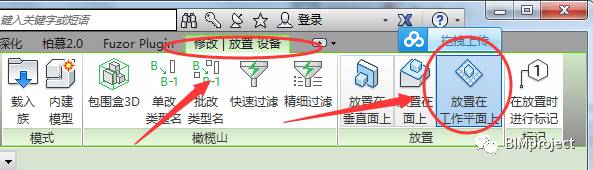

2.将照明设备族载入到项目中，在平面视图中进行放置，放置时选择“放置在工作平面上”；

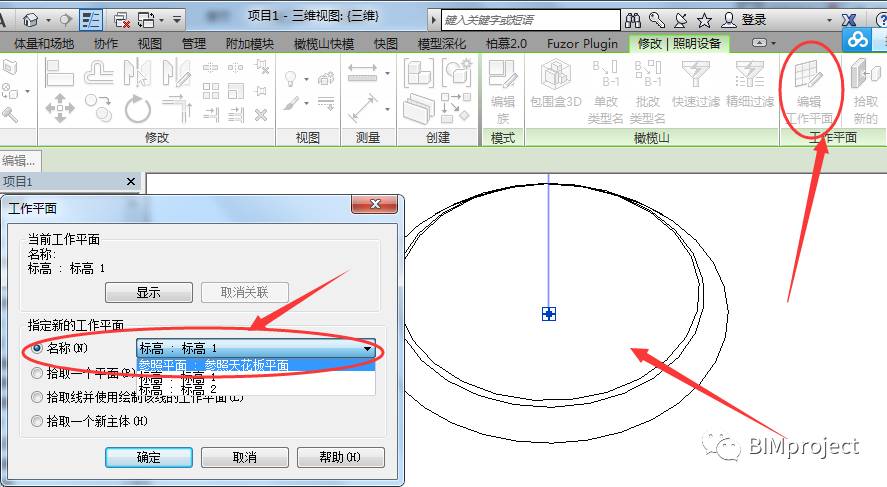

3.放置完成后，选中照明设备族，点击“编辑工作平面”此时选择刚刚创建的参照平面作为照明设备的放置平面；

4.再到平面视图中调整照明设备的左右位置；

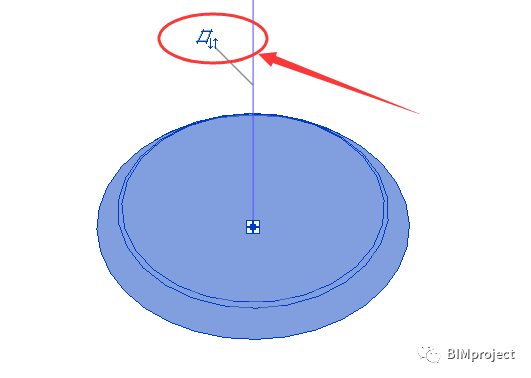

（注：1.参照平面的绘制顺序会影响照明设备的放置方向，比如：从左往右绘制的参照平面，照明设备是朝下的，反之朝上；如果放置反了可以点击“转换箭头”进行调整；

2.放置好一层的照明设备族，可以通过复制的方式绘制其他楼层的图元，此时复制的图元并不能自动拾取到主体，它是一个孤立的图元模型。

文章来源：科度BIM 图/文：丹丹

巧换外观颜色—材质

在Revit中建模，我们通常会用颜色区分类别及图元，可以更直观去区分各个构件，一般情况下我们会用到这几种方法：①材质；②模型类别；③过滤器；④替换图元。

    1、今天讲第一种，材质区分，以系统墙为例。

启动功能区【建筑】→【墙】命令，绘制两道墙，如图1所示：

    图1

    选中任意一道墙，在属性栏中，点击编辑类型进入墙的编辑对话框，如图2所示：

    图2

    在构造下方，“结构”里点击编辑，进入“编辑部件”对话框，如图3所示：

    图3

    点击“结构”后按类别，进入材质浏览器对话框，图4所示：

    图4

    ①新建材质；

②选择相应材质，更改颜色；

③点击外观，选择“颜色”，可在此更改外观颜色。

根据项目设置完成后，点击确定，如图5所示：

    图5

    文章来源：Revit装饰

    注释类族–公制常规标记/注释。

    在Revit的默认建筑样板中，注释是这样的（下左图），修改后是这样的（下右图）。

    那么如何实现右图或者根据自己的自定义呢？

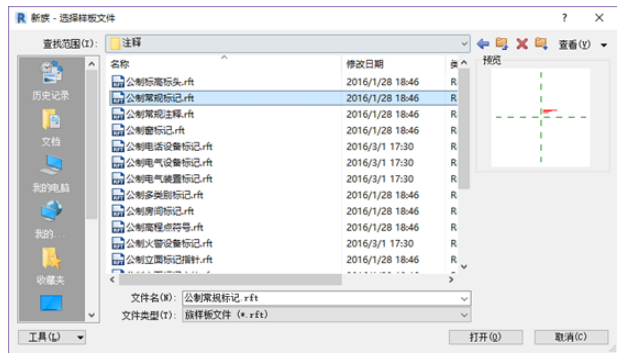

    首先，新建族–注释–公制常规标记/注释。

    因为在项目中，我们是拾取的是类型属性里的注释记号，所以我们新建族之后需要把族进行重新归类，要归到注释记号标记，这样我们才能替换族。

    好的，我们来做一遍。

    创建–标签，点击中间的绿色的箭头，点击确定，点击编辑类型属性，就可以编辑修改字体的大小，

    载入到项目中，选择族，编辑类型，选择引线箭头，我们选择最后一个，就可以了，我们当然可以复制重命名族，方便于我们下次使用。

    需要注意的是，我们拾取的是注释记号，如果注释记号为空需要自己进行填写。

    在选中族后，在属性里可以进行族的变换来满足我们的需求。

    免费Revit教学视频。

    文章来源：星城咨询

    在搭建项目模型过程中，需要对各专业进行识别、区分以及控制各专业图元可见性等，好的过滤器使用习惯将会带给我们更高的工作效率、更好的软件体验。你知道设置过滤器的方法有哪些？下面我们就一起来学习设置Revit过滤器的几种常见方法。

    一、规则过滤器-系统类型过滤

    点击属性面板中的“可见性”或者使用快捷键“vv”打开可见性面板，过滤器命令下编辑新建，新建过滤器，勾选类别，然后根据系统类型进行过滤（如图1~2所示）。

    图1可见性面板

    图2系统类型过滤

    二、规则过滤器-管径过滤

    有时机电系统较多、较复杂，需要隐藏一些小管径的管道，这时就可以通过过滤器来实现，在过滤规则中设置好需要过滤的尺寸即可（如图3所示）。

    图3管径过滤

    三、规则过滤器-类型名称过滤

    在Revit中是没有桥架系统的，然而我们又需要对桥架进行系统的分类配色，这时就可以通过类型名称来进行过滤（如图4所示）。

    图4类型名称过滤

    四、规则过滤器-标高过滤

    首先编辑新建一个过滤器，命名为需要过滤的楼层及图元，如“一层设备”，其次勾选相对应的类别，最后过滤规则设置为“标高等于1F”（如图5所示）。

    图5标高过滤

    五、规则过滤器-楼层过滤

    管道的分层过滤，可以通过楼层过滤的方式来实现。新建过滤器，命名为“1F-管道系统”，勾选类别，点击过滤条件后面的按钮，添加项目参数，选中参数类型，对参数数据进行设置，勾选类别，点击确定，过滤规则为楼层过滤等于1F（如图6~8所示）。

    图6新建过滤器

    图7项目参数

    图8楼层过滤

    六、选择过滤器-选择集过滤

    对于部分区域图元的管理及可见性设置等，可采用选择集过滤，主要有两种设置方法。

    方法一：点击管理选项下的编辑按钮，新建过滤器，选中“选择”按钮，点击确定，选择图元，选中部分为灰色显示，完成选择（如图9~11所示）。

    图9选择面板

    图10过滤器设置

    图11选择图元

    方法二：选中图元状态下，点击选择面板下的保存，命名选择的内容，确定（如图12~13所示）。

    图12选择图元(保存)

    图13保存选择

    最后打开可见性面板，过滤器选项下添加设置好的过滤器，就可以进行线型颜色的统一设置及管理（如图14所示）。

    图14“添加”过滤器

 验收依据

《中华人民共和国消防法》；

《建设工程消防验收评定标准》 ；

《建设工程消防监督管理规定》等消防法规

各机电专业的消防设计

1、多层建筑和高层工业建筑各层的每个防火分区，当其通风、空气调节系统均系独立设置时，则被保护防火分区内的送、回风水平风管与总管的交接处可不设防火阀；

2、火灾事故照明和疏散指示标志可采用蓄电池作备用电源，但连续供电时间不应少于20min；

3、火灾照明应在下列设置封闭楼梯间、防烟楼梯间及其前室，消防电梯前室；

4、按规定应设封闭楼梯间或防烟楼梯间建筑的疏散走道；

5、疏散用的事故照明，其最低照度不应低于0.5lx。消防控制室，消防水泵房，自备发电机房的照明支线，应接在消防配电线路上；

6、散指示标志宜放在太平门的顶部或疏散走道及其转角处距地面高度1m以下的墙面上，走道上的指示标志间距不宜大于20m。

火灾自动报警及消控室

1、报警区域按防火区域划分，一个报警区域可以有几个防火分区组成；

2、火灾自动报警系统的形式有：集中报警系统：区域报警系统；控制报警系统（消控中心），一个区域报警控制器可警戒多个楼层（看产品的功能）安装位置距地面1.3-1.5米，报警电话安装位置1.3-1.5米；

3、建筑面积大于500m的地下商店应设火灾自动报警装置；

4、独立设置的消防控制室，其耐火等级不应低于二级。采用耐火极限分别不低于3h的隔墙和2h的楼板，并与其他部位隔开和设置直通室外的安全出口；

5、消控室应设置下列功能：接受火灾报警，发出火灾的声、光信号，事故广播和安全疏散指令等：控制消防水泵，固定灭火装置，通风空调系统，电动的防火门、阀门、防火卷帘、防烟排烟设施。显示电源、消防电梯运行情况等；

6、火灾报警按钮安装在距地面1.5米；

7、报警线预留100-200毫米长度，绑扎成束、+红—兰线

8、报警线敷设不应有接头、纽结，导线接头应在接线盒内用接线端子或焊接连接（每个接线端子接线不超过2根），盒内外加螺母。不同电压、电流、不同回路、不同系统、不同类别的线不能放在同一线槽内；

9、线槽每隔1.5米设吊架及支架，吊拉杆不小于6mm；

10、消防电源应为专用电源，不允许插接接头；

11、消控室门向疏散方向开门，允许有送回风管但应加防火阀。严禁无关电气线路穿越，控制台周围留1米通道和检修通道；

12、消防控制的功能：控制消防设备的开启、关闭；消防水泵、防烟、排烟风机的开关；关闭防火阀，停止空调送风机；显示火灾、故障报警的位置；疏散通道、出口等；显示保护地图（模拟图、平面图）；显示消防电源的状态；配备火灾报警应急广播控制装置；

13、消防控制状态的过程：当火灾报警时；火灾报警系统报警；自动灭火系统启动；室内消防栓系统启动（消防水泵启动）；电源进行切换（非消防电源停电，应急消防电源启动），并接通报警装置和应急照明装置和疏散指示照明。电梯迫降在首层；，加压送风机启动（风口开启），隔离系统启动（防火卷帘下降）；防火门关闭；

14、每隔防火分区至少设置一个手动火灾报警装置，两个手动火灾报警装置的距离不超过30米，安装位置1.3-1.5米。

防烟、排烟系统

1、一二类建筑（高度超过50米）、建筑高度超过32米的建筑物应设置防烟分区；

2、防烟分区一般不超过500平方米，不大于防火分区；不跨越防火分区，防排烟系统设置一般在走廊、防烟道、排风井道各自独立，耐火等级1小时；

3、高层建筑的防烟、排烟系统。分为机械加压送风防烟系统和自动排烟系统（可开启外窗）；自动排烟系统（可开启外窗）分为：机械排烟系统和可开启外窗的自然排烟系统；

4、塔楼建筑应设有两个疏散防烟楼梯；并设有前室，前室设有机械加压送风系统。楼梯间每隔2-3层设置一个加压送风口，前室每层都设加压送风口；

5、防烟楼梯间。合用消防前室设计风量18000-20000.28000-30000M3、H。层数超过32层的分段计算。

机械加压送风系统

1、机械加压送风系统设置在前室、楼梯间、合用前室、消防电梯间前室；当楼梯间和消防前室加压送风系统必须合用时应设置压差自动调节装置；机械加压送风系统的全压除计算最不力点的的压头损失，其余压应符合下列规定：

2、防烟楼梯间为50PA；

3、前室、楼梯间、合用前室、消防电梯间前室、避难间为25PA；

4、楼梯间每隔2-3层设置一个加压送风口，前室每层都设加压送风口。

5、机械加压送风系统和机械排烟系统的风速规定

（1）采用金属风管，风速不大于20米/秒

（2）混凝土结构管道风速不大于15米/秒

（3）送风口的风速不大于7米/秒；排烟口的风速不大于10米/秒；

6、排烟系统的设置的：一般设置在楼梯间、前室、消防前室，合用前室。避难层。

7、超过32层的建筑楼梯间的送风量和排风量应分段计算

8、剪力楼楼梯间可供用一个风道其风量按两个楼梯间计算，风口分别设置。

9、避难层的加压送风量按净面积计算不小于30立方米/秒，避难层应设有消防电梯出口、应急照明、广播、消防电话、消防栓、并设有独立的防烟设施，防烟楼梯进行分割。

机械排风（防烟）系统

1、排烟系统的设置条件：

（1）建筑高度超过32米，

（2）内走廊超过20米。并设有自然采光、自然通风设施

（3）面积超过100平方米

（4）通风和空调系统应设置排烟系统

2、防烟系统的安装位置：

（1）担负一个防烟分区净空高度大于6米的房间，每平方米不小于60立方米

（2）担负一个防烟分区净空高度大于6米的房间，每平方米不小于120立方米

（3）排烟口安装在屋面及顶棚位置；排烟量不小于60立方米/秒；

（4）防烟口设置水平距离不超过30米防烟阀关闭温度280℃

（5）走廊的防排烟系统竖向设置，室内的按防火分区设置

（6）机械防排烟系统可以与通风空调系统合用但必须采用可靠的防火措施

（7）防火风管为建筑中的安全救生系统:主要应用于火灾时的排烟和正压送风的救生保障系统,一般可分为1h、2h、4h等的不同要求级别。

3、通风与空气调节

（1）通风系统应设置，横向按防火分区设置，竖向每五层设置（不超过5层）；

（2）通风空调系统穿越下列情况时安装防火阀700C（穿越防火分区墙、楼板变形缝等）。

防火分区

1、一类建筑：1000平方米；二类建筑：1500平方米；地下室：500平方米；

2、高层建筑与裙楼有防火墙及良好的防火措施时最大防火分区不应超过2500平方米；

3、高层建筑有自动扶梯、上下层连通、上下开口通道楼梯等，防火分区应按上下连通作分防火分区，面积叠加计算

4、每层防火分区安全通道门不应小于两个，两个安全门的距离不小于5米。一般在24-40米，环形走廊10-20米；安全疏散门距离室内的任何一点不超过40米，室内到室内门不超过15米。

5、首层消防通道走廊宽1100-1200毫米；门900-1300毫米，门往外开。门外1。4米内不应有踏步104、防火卷帘耐火等级一般为3小时；

6、十八层及十八层以下的建筑，面积不超过650平方米，住户不超过八户，应设有防烟楼梯间和消防电梯；

7、消防电梯的配置：小于1500平方米设置一台消防电梯，大于1500小于4500平方米2台，4500平方米3台；

8、消防电梯应设置在不同的防火分区内；消防电梯前室不小于6平方米；

9、十层以上的建筑应在单元内的阳台进行连通或凹陷。

消防给水及消防灭火设备

1、消防电梯前室设有消火栓；

2、消防泵房耐火等级为2级。消防水箱楼板厚15毫米，隔墙耐火2小时，甲级防火门；

3、超过100米的高层建筑均应设有自动喷水灭火设备。

其他

1、玻璃幕的耐火等级应耐火1小时；

2、建筑变形缝等应加防火保护层；

3、无框玻璃幕墙及间隔玻璃幕墙应耐火1小时，应有800mm高实体墙；

4、发电机房储油不能超过8小时用量；

5、高层建筑的间距13米、群楼6米；

6、消防车道宽度不小于4米，与建筑物距离不小于5米，高度不超过4米；

7、建筑物的变形缝及金属结构要加防火保护层；

8、一、二级建筑防火分区最大允许距离150米，面积2500平方米。电缆井、管道井、排风井、防烟井应每层进行分隔。

卸料平台作为施工中的重要临时平台，主要起周转材料的作用，由于其特殊性质，必须要出具专项施工方案，对其安全性、可行性做一个非常全面的做法和设计，此次就为其施工方案中的一篇，认为可行的拿走吧！

施工部署

一、技术准备

1) 项目技术部根据现场及图纸编制卸料平台施工方案。

2) 施工前，要对操作人员进行书面安全技术交底及班前喊话。

3) 施工过程中，要进行现场指导及复核等工作。

二、 人员计划

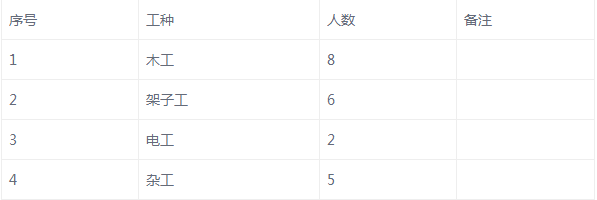

根据现场进度及卸料平台搭设的工程量，每个卸料搭设劳动力计划安排如下表：

劳动力计划安排表

三、 材料要求

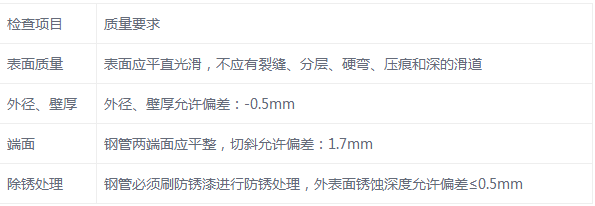

3.1. 钢管

（1） 钢管截面尺寸外径为 48mm，壁厚 3.5mm。用于卸料平台的维护栏杆。

（2） 钢管质量要求：

a.钢管表面应无裂纹，两端面平整，严禁打孔；

b.钢管外观质量按下表进行：

3.2 扣件

（1） 应使用与钢管管径相配合的可锻铸铁制作的扣件，其材质应符合国家现行标准《钢管脚手架扣件》（GB15831）的规定；

（2） 扣件与钢管的贴合面应严密整合，应保证与钢管扣紧时接触良好；

（3） 扣件活动部位应能灵活转动，开口处的最小距离应小于 5mm；

（4） 在螺栓拧紧力矩达到 65N▪m 时，扣件不得发生破坏。

3.3. 工字钢

悬挑式卸料平台中的钢梁均采用 16#工字钢，其质量应符合《碳素结构钢》（GB/T700）中 Q235-A 级钢的规定，并有产品出厂合格证。

3.4. 钢丝绳

钢丝绳选用 6×19，钢芯 18.5mm，钢丝绳抗拉强度 2000N/mm2。

四、 卸料平台搭设工艺

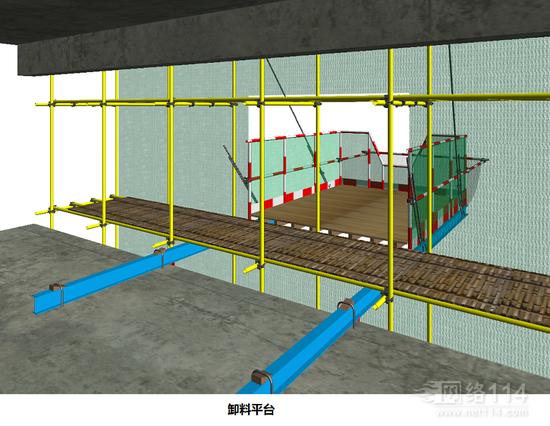

4.1. 悬挑式卸料平台的构造

为解决楼层周转架料及其它物料的垂直运输问题，在每栋高分别设置 4 个悬挑卸料平台，低层建筑只需设置落地式卸料平台。

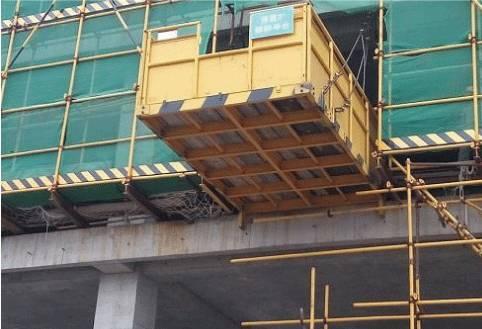

卸料平台宽度为 2.20m，悬挑工字钢均为 6m 长 16#工字钢，悬挑端布置两道直径为 18.5mm 的 6×19 钢丝绳卸荷。外侧钢丝绳距离主梁外侧端部200mm，内侧钢丝绳距外侧钢丝绳距离 1600mm。卸料平台搭设立面图如下：

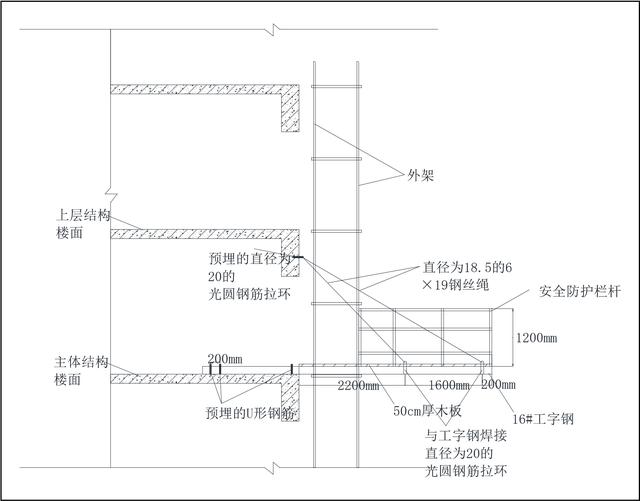

卸料平台侧立面图

卸料平台搭设要求：

①次梁为 14#工字钢，间距 800mm。在卸料平台底面满铺 5cm 厚木板（或者先在次梁上铺设木枋，间距 150mm，再满铺 18 厚模板）。

②卸料平台搭设时，主次梁要避开外脚手架立杆，外脚手架立杆钢管直接穿过卸料平台，外脚手架水平杆避开卸料平台，在相邻位置补充加密水平杆。严格禁止卸料平台和外脚手架架体连在一起。

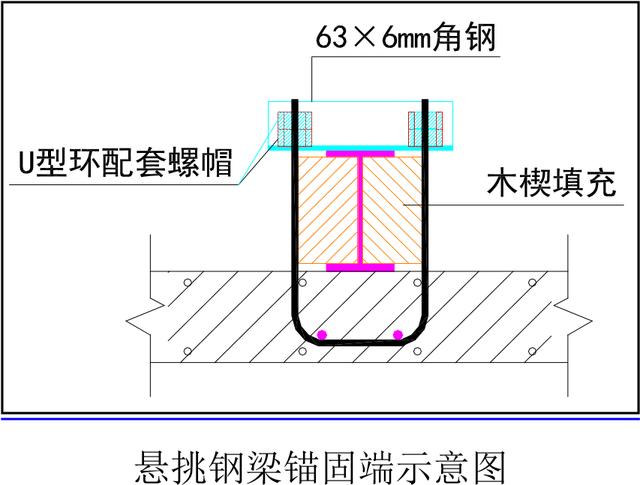

③在卸料平台工字钢锚固端，要用木楔将 U 形螺栓与工字钢卡紧，防止工字钢在钢丝绳的斜拉作用下往回缩。

④钢丝绳端头采用至少三个 U 形专用卡口螺栓紧固，螺栓的 U 口方向应两正一反。安装时对钢丝绳预加适当应力，保持钢丝绳处于绷直状态。

⑤卸料平台应设置 200 高踢脚板，防止扣件等物体坠落而造成伤害。

⑥卸料平台三侧边需做 1200 高防护栏杆，采用 48×3.0 钢管＠1000 作立柱、Ф14 圆钢＠400 制作防护栏，防护栏满挂安全网。

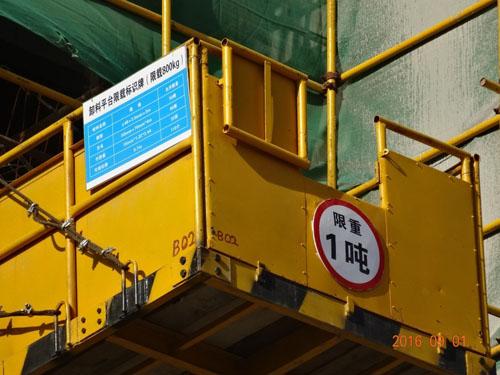

⑦卸料平台上需挂设限载公示牌，堆放材料总重不得超过额定限制荷载。按本交底制作出的卸料平台额定限制荷载为 600Kg。

⑧卸料平台制作完毕后，必须由生产部门组织，技术、质量、安全等部门相关人员参加，对平台进行验收，合格后方可投入使用。

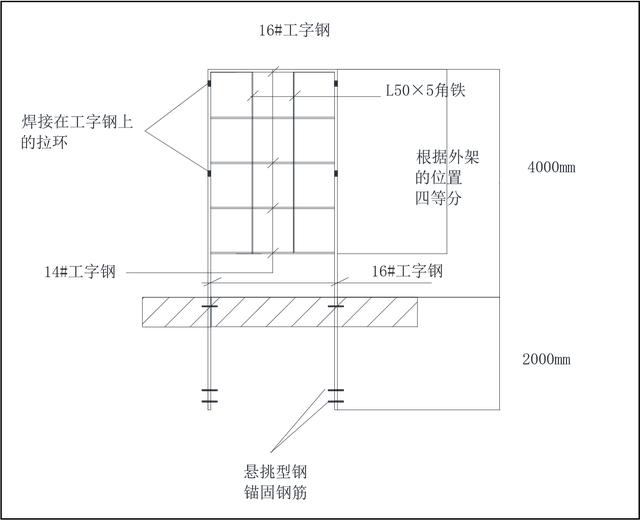

卸料平台平面结构图

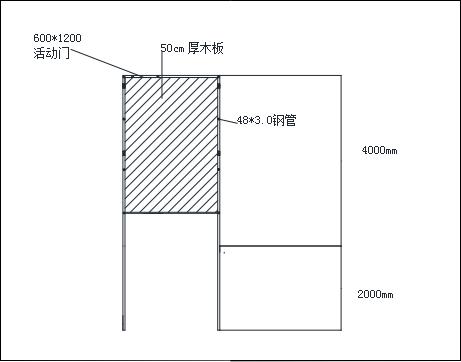

卸料平台护栏平面图

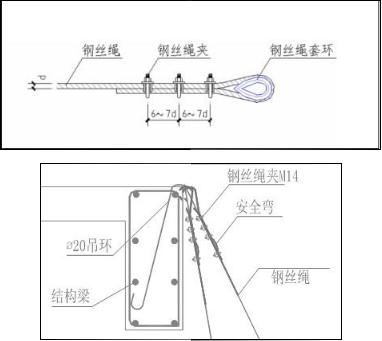

吊环及钢丝绳夹做法示意图

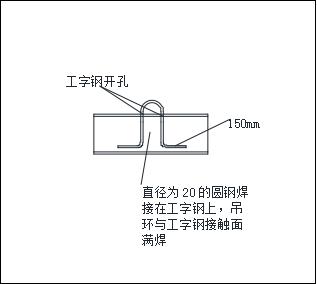

工字钢上吊环大样

4.2. 卸料平台的搭设、验收和使用

4.2.1. 卸料平台的搭设

1) 在搭设之前，必须对进场的杆配件进行严格的检查，禁止使用规格和质量不合格的杆配件。

2) 卸料平台的搭设作业，必须在统一指挥下，严格按照以下规定程序进行：

a.按施工设计定位预埋梁上拉环；

b.按施工设计放线、设置卸料平台位置；

c.定型卸料平台采用塔吊整体吊装；

d.按设计方案进行钢丝绳的拉接，紧固花篮螺纹；

e.设置防护栏杆，工字钢与预埋钢筋用预埋钢筋之间另用 U 形钢筋焊接固定。

3) 卸料平台的布置应考虑搭设方便、塔吊吊运半径和额定载重，与施工电梯等设备的相互位置关系等因素。

4) 装设钢丝绳时，应注意掌握撑拉的松紧程度，避免引起杆件的显著变形。

不得随意改变构架的设计、减少配件设置和对型钢纵横距放大。确实有实际情况，需对构架作调整和改变时，应提交技术总工解决。

4.2.2. 卸料平台的验收和检查

根据现行国家标准《建筑施工安全检查标准》（JGJ59-2011）、专项方案对卸料平台进行检查、验收。

1) 结构符合前述的规定和设计要求，个别部位的尺寸变化应在允许的调整范围之内；

2) 钢丝绳连接可靠；

3) 钢丝绳的直径在允许偏差范围内；

4) 卸料平台铺设花纹钢板、安全防护措施应符合上述要求；

5) 卸料平台下列阶段进行检查和验收，检查合格后，方允许投入使用或持续使用

a.施加荷载前后；

b.在遭受台风、大雨等强力因素作用之后；

c.在使用过程中，发现工字钢和钢丝绳有显著的变形以及安全隐患的情况时。

4.2.3. 卸料平台的使用规定

卸料平台的使用应遵守以下规定：

1) 卸料平台上料时，须轻放堆载物，并应使堆载物均匀放置在平台上，以保证其受力均衡。

2) 卸料平台允许堆载为 0.6t，不得随意超荷载使用。卸料平台应挂上明显的限载牌，人员和物料总重量严禁超过设计荷载，配专人监督。

3) 卸料平台搭设好后，进行全封闭使用，外侧围护立面满挂密目安全立网。

4) 卸料平台在使用过程中，要经常检查，确保安全可靠。六级及六级以上

的大风和雨天应停止卸料平台作业，雨天之后作业时，应把平台上的积水清除掉，仔细检查确认安全后，方可上人操作。

5) 施工人员应严格执行《建筑安装工人 安全技术操作规程》。

6) 卸料平台使用期间，严禁拆除钢丝绳的紧固件、工字钢与预埋钢筋的 U 形焊接钢筋、周围的防护栏杆。

7) 工人在平台上作业中，应注意自我安全防护和他人的安全，避免发生碰撞、闪失和落物。严禁在平台上戏闹和坐在栏杆等不安全处休息。

8) 每班工人上平台作业时，应先行检查有无影响安全作业的问题存在，在排除和解决后方可开始作业。在作业中发现有不安全的情况和迹象时 ，应立即停止作业进行检查，解决以后才能恢复正常作业。

9) 平台上作业时应注意随时清理落到平台上的材料，不得超载堆放物料，不得让物料在平台上放置停留超过 2 小时。

五、应急预案

5.1. 应急机制小组

1） 应急机制小组本工程应急机制小组分二级，第一级直接对接现场，由项目经理部领导成员组成，这也是事件发生第一反应小组，也是事件的控制中心。第二级间接对接现场，由公司总部高层领导成员组成，它支持、服务于第一级应急小组工作，为第一级应急小组提供财政支持，社会关系求助，对第一应急小组工作提供建议和决策参考。

2） 应急救援队伍

根据事件发生对象，组成事件相应救援队伍。一级救援队伍来源于项目经理部各主要部门，有项目的安全部、工程部、机电部、技术部、行政部、医务室等；二级救援队伍来源于公司总部各主要部门，有总部的质量安全保证部、企卫公司、项目管理部、机电部、资金部、财务部、公司医院等；两级之间相互配合、相互支持，由一级救援队伍处理事件的发生初始阶段；由二级救援队伍解决事件的调节、安抚、后期调查、上报政府部门、补偿等工作。

3）应急机制小组激活时间

事故发生后 1 小时内，启动应急机制，同时上报市政府有关部门。全天24 小时进入应急状态。事后处理报告提交公司总部、业主、政府部门 48 小时后，应急状态解除。

5.2. 物体打击应急预案

1）发生物体打击事故后，要立即停止施工，并及时报告，迅速抢救伤员。

2） 要即使将伤员脱离危险区域，转移到安全区域，防止事故的扩大，同时在现场采取必要的紧急救护措施，若受外伤，可用温水洗伤，在用干净绷带或布类包扎。如伤口出血，责应立即设法止血。

3） 要迅速备车或求援救护车将伤员送医院或急救中心，抢救时根据伤员受伤情况及部位，尽可能送往转科医院。

4）发生事故后，要迅速保护现场，事故现场范围内设警戒，派专人看守，或用绳索白灰将事故地点围起来，由于抢救伤员而需移动相关物件时要记录，拍照或记录。

5）在事故原因未明，未经事故调查组审查审批，严禁恢复生产。

5.3. 触电事故应急预案

发生触电事故后，要立即先切断电源，及时报告，采取救护措施。

1） 假如触电者伤势不重，神志清醒，未失去知觉，但有些内心惊慌，全身无力，或触电者在触电过程中曾一度昏迷，但已清醒过来时，则应将触电者置于清新空气流畅处，并要注意保暖，使触电者安静休息，不要走动，同时派人守护，严密观察。

2） 假如触电者伤势较重，已失去知觉，但心脏跳动和呼吸还存在，应将触电者舒适、安静的平卧，周围不围人以保持空气流通，解开触电者的衣服以利呼吸，如天气寒冷，要注意保暖，并迅速送往医院做进一步诊治。

3） 假如触电者伤势较重，呼吸停止或心脏跳动停止，或二者都已停止，应立即实行人工呼吸或胸外挤压，并迅速送往医院，但应注意急救，要尽快的进行，不能等医生的到来，在送往医院的途中，也不能终止急救，在急救中实行人工呼吸时，应迅速将触电者身上妨碍呼吸的衣领、上衣、裤带等解开，使胸部能自由扩张，并迅速取出触电者口腔内呼吸的事食物，以免堵塞呼吸道，同时使触电者仰卧，并使其头部充分后仰，鼻孔朝上，作胸外心脏挤压时，应使触电者仰卧在比较坚实的地方，在触电者胸骨中段叩击 1～2 次，如反应在进行胸外心脏挤压，直到病人清醒为止，不要轻易放弃抢救。

4） 假如触电者受外伤，可先用温水或无菌生理盐水洗伤，在用干净绷带布类包扎。若伤口出血，则应设法止血，将出血肢体高高举起，用干净纱布扎紧止血，同时立即送往医院进行进一步处理。

5）立事故调查组，查明事故原因，制定防范措施，经事故调查组同意后方可重新施工。

5.4. 高处坠落事故应急预案

1）发生高处坠落事故后，要立即停止施工生产，封闭作业区域，及时报告。

2） 要立即抢救伤员，及时将伤员脱离危险区，防止事故扩大，同时有必要在现场采取紧急救护方案，若受外伤，可用温开水洗伤，在用干净绷带或布类包扎。入伤口出血，则应设法止血。

3）迅速备车或求援救护车将伤员送医院或急救中心，抢救时根据伤员受伤情况及部位，尽可能送往专科医院。

4） 要迅速保护现场，在事故调查人员赶到施工现场前，要保护现场的原始状态，防止受自然条件或人为有意或无意的破坏，事故现场周围应设警戒，派专人看守，或用绳索撒白灰等方法标示出警戒区，采取抢险急救措施时要做好现场变动记录和拍照、录像。

5） 在事故原因未查明，未采取有效防护措施之前，严禁继续施工，必须经事故调查组同意后方可恢复生产。

5.5. 机械伤害事故应急预案

1）发生伤害事故后，要立即停止施工，切断电源，并及时报告迅速抢救伤员。

2）如果伤员伤势不重，要立即送到工地医务室，由卫生防护部门进行消毒，包扎伤口，并给予消炎药物。

3） 如果伤员伤势严重，要迅速备车，或求援救护车，将伤员送医院或急救中心，抢救时根据伤员受伤情况及部位尽可能送往专科医院诊治。

4） 迅速保护现场，在事故调查人员赶到施工现场前，要保护现场的原始状态，防止受自然条件或人为有意或无意的破坏，事故现场范围应设警戒，派专人看守，或用绳索撒白灰等方法标示出警戒区，禁止无关人员进入保护范围，更不允许其它部门人员擅自进入现场勘察，采取抢险，急救措施时要做好现场变动记录和拍照、录像。事故原因未查明，未采取有效防范措施之前，严禁继续施工，必须经事故调查组同意后方可恢复生产。

    今天我们来学习Revit中“杯形基础”是如何绘制的。杯形基础又叫杯口基础，是独立基础中的一种。

    首先，我们打开Revit，新建一个概念体量，选择公制体量。

    点击右下角的项目浏览器，进入立面视图中的南立面，我们先根据图纸绘制参照平面，参照平面绘制好后，点击创建模型中的直线画出模型轮廓。选中绘好的模型线点击“创建形状”创建实心体形状。

    打开项目浏览器中的三维视图点击进入三维视图，全选中我们绘好的模型，模型周围会出现它的长度，点击根据图纸修改它的长度。

    下一步，我们得把多余的部分抠掉。

    首先我们进入立面视图中东立面，根据绘制参照平面。然后，使用模型线勾勒出多余部分的轮廓。

    选中绘制好的模型线点击“创建形状”选择“空心形状”，进入三维视图，点击空心形状的一个面，图中会出现一个坐标轴，我们将坐标轴中的红色箭头进行拖拽。如下图将红色箭头向左拖动就可以得出我们想要的模型了。

    接下来，我们来绘制杯形基础的空心部分，我们可以看出图纸中的空心部分上下宽度是不同的，且空心部分距离底面的距离是400,。首先，我们进入立面视图中的南立面绘制一个参照平面，将它的高度修改为400，并在属性栏中的标识数据中修改它的名称为“空心底”。

    进入楼层平面视图中的标高一，先根据图纸绘制参照平面，将上底和下底两个矩形都画出来。然后我们选择模型线，选择矩形绘制画出两个矩形。

    选中小矩形操作页面的左上角会出现主体，将它的主体修改为“参照平面：空心底”修改后按住ctrl，选中大矩形，点击“创建形状”创建空心形状。到这儿我们的杯形基础就绘制完成了。

    最后我们还可以选中这个模型将它的材质改为混凝土材质，点击左上角新建一个项目选择建筑样板，回到我们绘制杯形基础的这个页面，将我们绘好的杯形基础载入到项目。

    今天的技术篇就分享到这儿啦~

    咱们下期再见~

    免费Revit教学视频。
