revit斜柱怎么建立?Revit中项目里面遇到斜柱怎么办? ——几个简单的步骤教你把直柱掰成弯柱

revit斜柱怎么建立?Revit中项目里面遇到斜柱怎么办? ——几个简单的步骤教你把直柱掰成弯柱插图

    文章来源:

    【第107期,文/梁嘉鸿】

    各位小伙伴们,欢迎又来到了周五啦。又是林院长的每日一技,感谢大家一如既往对我们每日一剂的支持哈。哈哈哈~~!

言归正传,这一次啊,我们要做的是斜柱,小声点,是斜柱。一般我们看到项目都是中规中矩的垂直柱子,没意思啊。哼,那么今天我们就来搞点花样–斜柱。

首先,我们在两个标高处建立两根柱子,这里仅仅举例,大家要掌握方法哟。

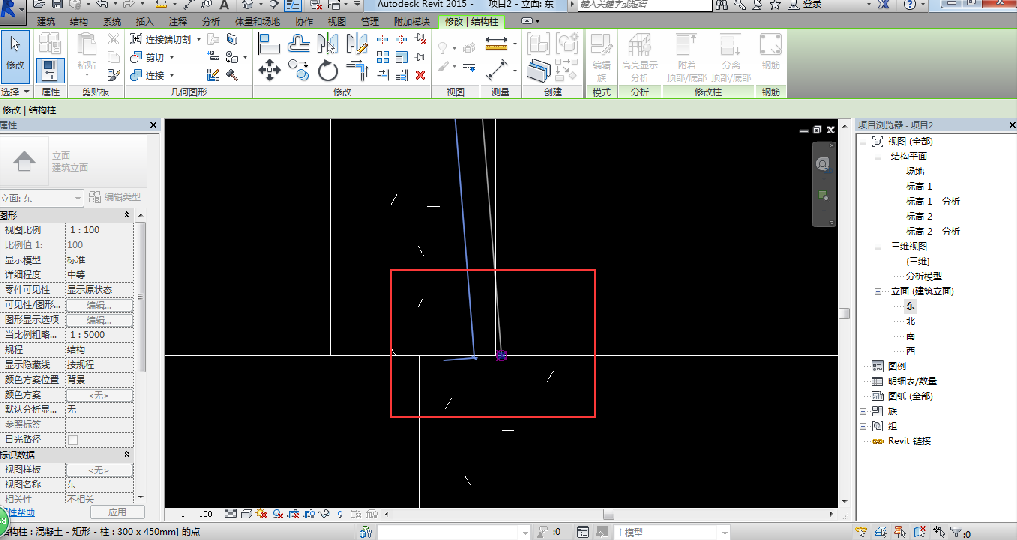

revit斜柱怎么建立?Revit中项目里面遇到斜柱怎么办? ——几个简单的步骤教你把直柱掰成弯柱插图1

    好了,我们建立了两根柱子。那么接下来就好办了,看好,看好,别眨眼,可能会瞎。(害羞ing)

第二步,选择需要变斜的柱子。(第二步简单吧?)

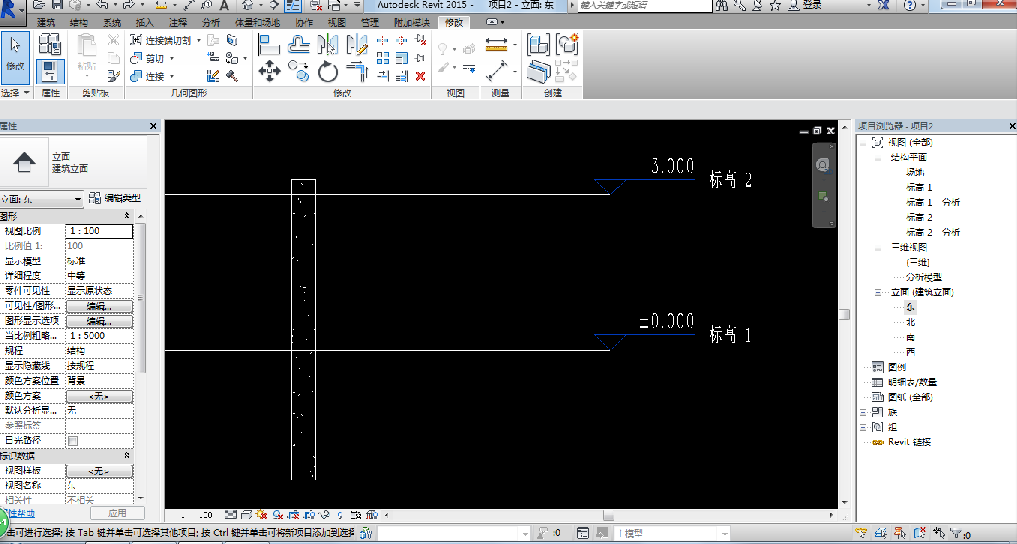

revit斜柱怎么建立?Revit中项目里面遇到斜柱怎么办? ——几个简单的步骤教你把直柱掰成弯柱插图2

    第三步,偏移好柱子的位置,然后再属性栏按红色显示的位置改“柱样式”-“倾斜-角度***”,底部样式–顶部样式,都要改水平。

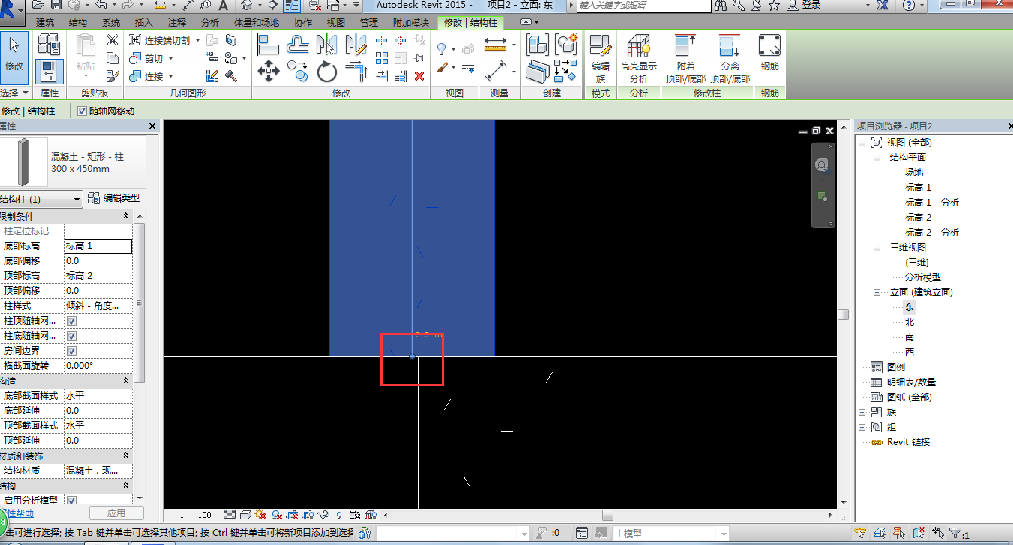

revit斜柱怎么建立?Revit中项目里面遇到斜柱怎么办? ——几个简单的步骤教你把直柱掰成弯柱插图3

    最后一步,手动拖拽柱底的那个点,到柱心。

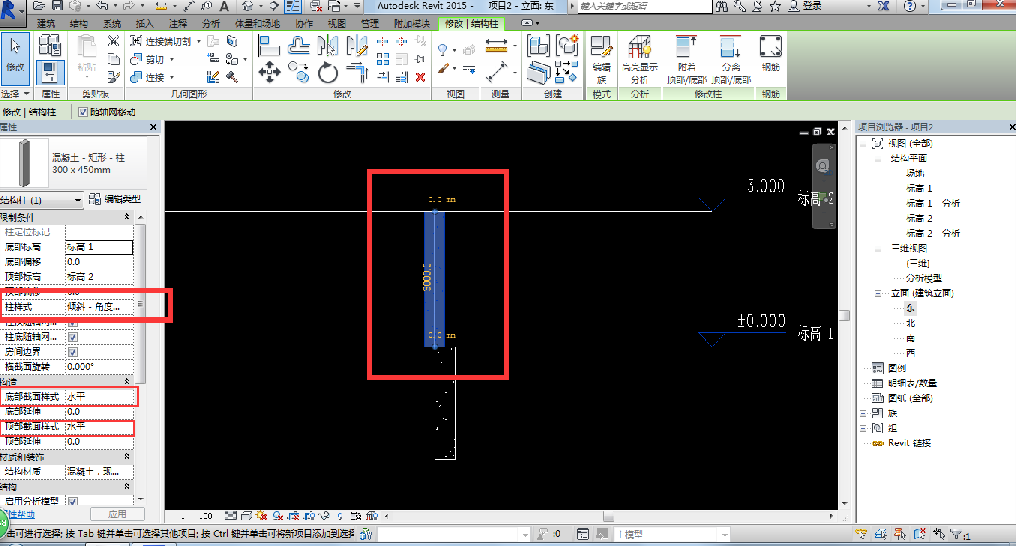

revit斜柱怎么建立?Revit中项目里面遇到斜柱怎么办? ——几个简单的步骤教你把直柱掰成弯柱插图4

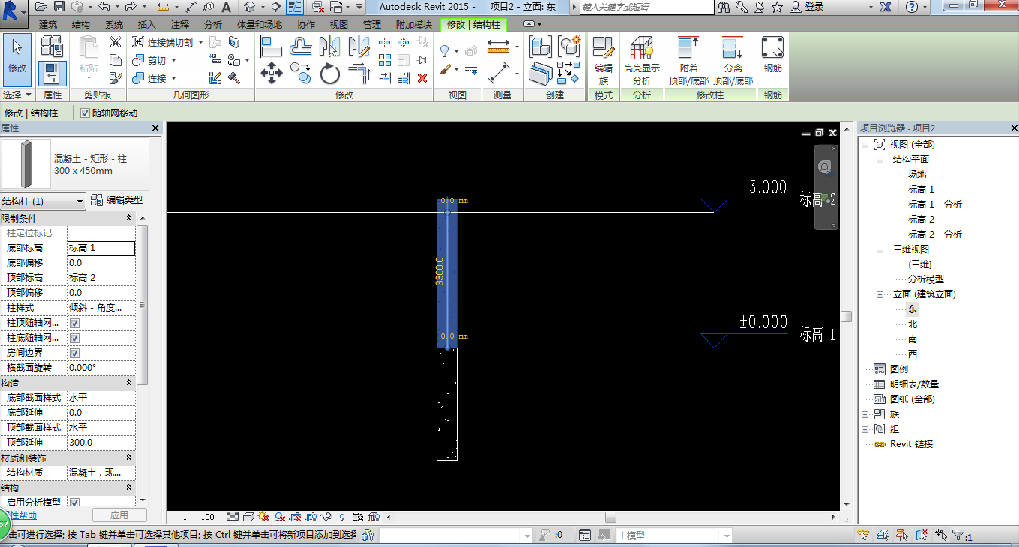

revit斜柱怎么建立?Revit中项目里面遇到斜柱怎么办? ——几个简单的步骤教你把直柱掰成弯柱插图5

    最后完成啦,是不是很简单啦,柱子弯了。

revit斜柱怎么建立?Revit中项目里面遇到斜柱怎么办? ——几个简单的步骤教你把直柱掰成弯柱插图6
