为何Revit能成为主流BIM软件之一?

目前的就建筑设计而言,都离不开BIM软件,这其中最主流的软件就是Revit,无论是国内外都是比较流行的BIM应用软件,其在国内的应用程度更是司空见惯,很多小伙伴对于BIM知识的了解与认识也是从Revit开始的,这是为什么?下面就为大家分析一下。

界面亲切操作易上手

Revit软件功能在市场上一值具有着竞争力,自从Autodesk 自2002年发行开始,Revit 开始迅速的发展,一旦使用过Revit就能了解其软件所带来的震撼及功能整合的方便性。现今在营建产业最多人使用软件仍然是Autodesk 所发行的AutoCAD,Autodesk 在Revit上的接口设计依循着AutoCAD,让人觉得Revit 和AutoCAD 的版面配置和页签设计非常类似,因此不仅让刚接触的人对Revit多了一种亲切感,也辅助他们能在转换到新软件时能快速上手。以建筑师而言,在试着使用Revit 时是最不愿意面对全新的软件,取而代之的是,建筑师会因为使用过他们熟悉的AutoCAD 操作接口而轻易上手,甚至是手稿、平立面图等,其中的不同是建筑师用建筑信息产生图说会比直接在计算机上画平立面图说来的快速。

互操作性强

Autodesk Revit 系列包含了Revit Architecture、 Revit Structure、RevitMEP,专为不同领域各别设计。Revit 的互操作性佳,除了能汇入且编辑AutoCAD的dwgn及Google Skechup 的skp 档外,亦支持BIM 常见的IFC标准格式。另外像是用来进行耗能分析、风力分析的gbXML 格式,或是其他外挂功能使整个Revit 系列产品功能更完整。用户可利用不同的软件彼此互相整合来形成图说和数据库中的信息,像是数量表、单价分析表等皆可呈现在同一个模型里。

构件(或者族)种类数量众多

参数化设计能力较强

Revit的建筑模型里,不仅包含2D建筑物图说,还有包含施工等其他集结而成的信息,此信息以数据库的形式储存取代传统图说档案或是窗体等等的CAD 文件。Revit 的另一特色是只要模型里的任何对象经过修改会自动调整,因此具有交互关连性。在模型里改变对象会实时的反应到整个项目的其他窗口上,举例来说,在3D 模型窗口为室内墙面新增一开口,亦可以在平面图及立面图窗口中看见同一个开口。

软件可开发性较强

Revit 提供了完整的API 并称为Revit Platform API,此API 支持RevitArchitecture、Revit Structure和 Revit MEP等软件,开发人员可藉由Revit Platform API开发应用程序与Revit进行整合。Revit Platform API采用 .NET Framework 架构,因此允许开发人员编译任何 .NET所支持的程序语言,包含Visual Basic .NET、C#及C++/CLI。Revit Platform API可协助开发人员进行以下功能开发:

(7) 自动化建立项目文件。

免费浏览器

REVIT从2012版本开始就提供一个「浏览器模式」的功能使熟悉Revit的建筑师、工程师或不懂操作Revit人员能够在对中央档案和建模没有任何影响的机会中进一步探究REVIT模型。当安装完整版的Revit 后,即可从Windows 开始任务栏表中执行。此浏览器允许所有Revit标准化的功能,除了以下几点:

4.在工作分享的档案中无法做编辑组件的动作,但若是将分享档案分开即可编辑。




revit怎么加指北针?Revit如何放置指北针

1.首先,进入Revit新建一个项目或者样板,选择注释选项,如下图所示。

    2.选择符号选项,点击即可。

    3.这时放置的不是指北针,需要载入族,点击选择。

    4.选择注释文件夹,选择符号。

    5.根据自己所需要选择建筑、结构或是机电打开(下面以建筑为例)。

    6.可以看到指北针有两种显示方式,根据需要选择即可,放置时可以选择旋转。




10小时Revit管线综合理论分析与案例实践

├── 3.14常用设计参数.mp4
├── 3.3深化图纸送审样例.mp4
├── 3.1管综基本流程.mp4
├── 6.22管综实战案例:异型空调机房排布方案确定主路由调整.mp4
├── 7.1成果交付.mp4
├── 6.6管综实战案例:首层级剖面排布.mp4
├── 5.3实操:结合案例基于管综原则的调整技巧.mp4
├── 2.1管综的四个维度.mp4
├── 4.5图纸与模型审核的必备资料.mp4
├── 2.5六个项目管理领域:成本与质量.mp4
├── 6.28实操:坡度翻弯与排气问题处理.mp4
├── 6.9管综实战案例:排布图解.mp4
├── 6.7管综实战案例:次层级及剖面完成与要点总结.mp4
├── 3.13机电通识维护.mp4
├── 3.18实操:软件重点操作内容及技巧.mp4
├── 2.8项目管理各类模板.mp4
├── 5.5模板:管综机电管线间距汇总表.mp4
├── 7.7汇报案例.mp4
├── 4.11模型审核案例及深度要求.mp4
├── 6.5管综实战案例:节点切割及平面定位及重力流.mp4
├── 6.14管综实战案例:剖面方案排布推演.mp4
├── 3.12机电通识施工3.mp4
├── 6.2管综实战案例:案例总体分析.mp4
├── 5.1管综规范标准解读.mp4
├── 6.17管综实战案例:弧形项目总体重难点分析.mp4
├── 4.6管综角度审核图纸要点.mp4
├── 6.16管综实战案例:剖面图与平面取整定位标注.mp4
├── 5.2管综原则汇总.mp4
├── 3.8机电通识3阀附件.mp4
├── 1.6成果展示.mp4
├── 3.11机电通识施工2.mp4
├── 6.15管综实战案例:节点间对接及变结构空间排布.mp4
├── 5.6实操:结合插件功能调整模型.mp4
├── 3.9机电通识4净高与实操案例.mp4
├── 6.8管综实战案例:初步剖面标注.mp4
├── 2.3管综阶段分析.mp4
├── 7.3实操:详图制作方法.mp4
├── 6.24管综实战案例:异型空调机房出图要点.mp4
├── 6.18管综实战案例:弧形项目剖面排布.mp4
├── 7.5实操:预留洞口生成及出图标注.mp4
├── 4.4模板:图模审核样例.mp4
├── 6.25管综实战案例:水泵房管综要点.mp4
├── 6.20管综实战案例:机房管综要点总结.mp4
├── 6.11管综实战案例:局部3D.mp4
├── 1.3专业术语1.mp4
├── 1.1概念.mp4
├── 6.26管综实战案例:机房深化注意事项总结.mp4
├── 6.3管综实战案例:节点划分与衍生剖面.mp4
├── 7.6实操:单双线及管道标记及出图设置.mp4
├── 3.7机电通识2管线定位.mp4
├── 6.1管综实战案例:标准管综工作方法.mp4
├── 4.13模板:图纸分工及关注点细项表.mp4
├── 6.27管综实战案例:冷冻机房成果展示.mp4
├── 7.4实操:明细表统计及出图.mp4
├── 6.12管综实战案例:支吊架布置方法.mp4
├── 3.5管综成果总结.mp4
├── 3.20实操:梁底快速分析.mp4
├── 0.1前言.mp4
├── 0.3课程大纲.mp4
├── 3.10机电通识施工1.mp4
├── 3.17实操:管综插件功能演示.mp4
├── 4.2出图标准.mp4
├── 4.9模板:出图标准知识点梳理.mp4
├── 5.4模板:特殊空间优化要点.mp4
├── 6.19管综实战案例:梳理弧形路由管件解决方案.mp4
├── 0.2课程简介.mp4
├── 2.6六个项目管理领域:质量案例及风险与相关方.mp4
├── 3.16实操:管综涉及的软件基础操作.mp4
├── 4.14建筑信息模型标准文件介绍.mp4
├── 1.5主要工作内容.mp4
├── 4.8实操:审核模型.mp4
├── 2.4六个项目管理领域:范围与进度.mp4
├── 6.13管综实战案例:异型项目总体重难点分析.mp4
├── 3.15LOD与施工深度标准.mp4
├── 6.21管综实战案例:异型空调机房总体分析与外部对接对正.mp4
├── 4.7管综角度审核图模要点.mp4
├── 4.15建筑底图引用补充.mp4
├── 6.10管综实战案例:平面出图标注原则.mp4
├── 1.4目的与价值.mp4
├── 3.6机电通识1管道管件.mp4
├── 2.7发展与新兴实践.mp4
├── 2.2管综合同类型.mp4
├── 4.3实操:出图标准与案例.mp4
├── 6.23管综实战案例:异型空调机房碰撞细节调整.mp4
├── 7.2实操:碰撞报告.mp4
├── 4.12模板:审核文件与模型深度要求表.mp4
├── 3.2深化图纸送审流程.mp4
├── 6.29实操:支吊架布置补充.mp4
├── 3.19深化设计规范与设计校核.mp4
├── 4.10实操:建模高级技巧.mp4
├── 6.4管综实战案例:外部条件与优先级单专业.mp4
├── 1.2专业术语.mp4
├── 3.4送审样例模板.mp4
├── 4.1建模标准.mp4




BIM技术在深圳科技中学设计阶段的研究与实践 BIM模型+PPT汇报 正向设计

正向设计的典范,值得下载。包含各建筑及市政景观等模型。

1项目模型:
市政:
科技中学-室外管网(水+电).rvt
建筑:
科技中学-教学楼建筑-1F.rvt
科技中学-教学楼建筑-2F.rvt
科技中学-教学楼建筑-3F.rvt
科技中学-教学楼建筑-4F.rvt
科技中学-教学楼建筑-5F.rvt
科技中学-教学楼建筑-6F.rvt
科技中学-教学楼建筑-屋顶.rvt
科技中学-综合楼建筑-10F.rvt
科技中学-综合楼建筑-11F.rvt
科技中学-综合楼建筑-12F.rvt
科技中学-综合楼建筑-1F.rvt
科技中学-综合楼建筑-2F.rvt
科技中学-综合楼建筑-3F.rvt
科技中学-综合楼建筑-4F.rvt
科技中学-综合楼建筑-5F.rvt
科技中学-综合楼建筑-6F.rvt
科技中学-综合楼建筑-7F.rvt
科技中学-综合楼建筑-8F.rvt
科技中学-综合楼建筑-9F.rvt
科技中学-综合楼建筑-B1.rvt
科技中学-综合楼建筑-B2.rvt
科技中学-综合楼建筑-屋面层.rvt
景观:
科技中学-景观1F.rvt
科技中学-景观2F.rvt
科技中学-景观3F.rvt
科技中学-景观5F.rvt
科技中学-景观6F.rvt
科技中学-景观教学楼屋面层.rvt
机电:
科技中学-教学楼-机电-F1.rvt
科技中学-教学楼-机电-F2.rvt
科技中学-教学楼-机电-F3.rvt
科技中学-教学楼-机电-F4.rvt
科技中学-教学楼-机电-F5.rvt
科技中学-教学楼-机电-F6.rvt
科技中学-教学楼-机电-屋顶层.rvt
科技中学-综合楼-B1机电.rvt
科技中学-综合楼-B2机电.rvt
科技中学-综合楼-机电10F.rvt
科技中学-综合楼-机电11F.rvt
科技中学-综合楼-机电12F.rvt
科技中学-综合楼-机电1F.rvt
科技中学-综合楼-机电2F.rvt
科技中学-综合楼-机电3F.rvt
科技中学-综合楼-机电4F.rvt
科技中学-综合楼-机电5F.rvt
科技中学-综合楼-机电6F.rvt
科技中学-综合楼-机电7F.rvt
科技中学-综合楼-机电8F.rvt
科技中学-综合楼-机电9F.rvt
精装:
科技中学-教学楼精装-1F.rvt
科技中学-教学楼精装-2F.rvt
科技中学-教学楼精装-3F.rvt
科技中学-教学楼精装-4F.rvt
科技中学-教学楼精装-5F.rvt
科技中学-教学楼精装-6F.rvt
科技中学-综合楼精装-10F.rvt
科技中学-综合楼精装-11F.rvt
科技中学-综合楼精装-12F.rvt
科技中学-综合楼精装-1F.rvt
科技中学-综合楼精装-2F.rvt
科技中学-综合楼精装-3F.rvt
科技中学-综合楼精装-4F.rvt
科技中学-综合楼精装-5F.rvt
科技中学-综合楼精装-6F.rvt
科技中学-综合楼精装-7F.rvt
科技中学-综合楼精装-8F.rvt
科技中学-综合楼精装-9F.rvt
结构:
科技中学-教学楼结构-1F.rvt
科技中学-教学楼结构-2F.rvt
科技中学-教学楼结构-3F.rvt
科技中学-教学楼结构-4F.rvt
科技中学-教学楼结构-5F.rvt
科技中学-教学楼结构-6F_屋顶.rvt
科技中学-综合楼结构-10F.rvt
科技中学-综合楼结构-11F.rvt
科技中学-综合楼结构-12F~屋顶.rvt
科技中学-综合楼结构-1F.rvt
科技中学-综合楼结构-2F.rvt
科技中学-综合楼结构-3F.rvt
科技中学-综合楼结构-4F.rvt
科技中学-综合楼结构-5F.rvt
科技中学-综合楼结构-6F.rvt
科技中学-综合楼结构-7F.rvt
科技中学-综合楼结构-8F.rvt
科技中学-综合楼结构-9F.rvt
科技中学-综合楼结构-B1.rvt
科技中学-综合楼结构-B2.rvt
2详情PPT:
设计组-SJ090-BIM技术在深圳科技中学设计阶段的研究与实践.pptx




revit怎么创建墙族?Revit第一步是“创建墙”!

    文章来源:BIMWELL

    大家好,这是【Revit大神指路】系列的第2篇,开始激动人心的建模。

    我们先来创建外墙。

    切换到【项目浏览器-楼层平面】下的楼层视图(任意),从【建筑】选项卡中找到【墙】。

    在【属性】选项板上,单击【类型选择器】下拉列表,然后选择墙体类型,我们先建立外墙。

    然后我们在上部【选项栏】中指定墙的高度(可链接上一层标高或不链接),墙的定位线(我们建立外墙,所以选择【面层面外部】)。

    然后,我们就可以在楼层平面视图中通过点击创建墙体了!可以双击项目浏览器中三维视图下的{3D}来查看三维模型。

    然后创建内墙

    在墙体【属性】的【类型选择器】中选择内墙的类型,同外墙的墙体设置,然后在楼层平面视图中创建内墙,墙体会自动连接到外墙,建筑材料也会自动进行连接。

    修改墙体

    我们选中想要修改的墙体,就可以在属性面板中修改墙体的属性了。

    我修改了墙体的类型以及墙体高度。

    墙体的创建就到这里了。





    免费Revit教学视频










卫生间水平渗漏的危害及处理防治有哪些?

卫生间作为建筑功能性房间,与人们的日常生活息息相关。做好卫生间的防、排水,为生活提供优良环境,是建筑机电施工中的重中之重。

卫生间在后期使用过程中,若防、排水处理不当,易造成卫生间室内潮湿、地面装饰层下滞水。致使卫生间门口内、外两侧墙体150mm左右出现长毛、脱皮等现象,这种现象是因为卫生间装饰层下长期滞水产生的水平渗漏引起的。卫生间渗漏包括竖向渗漏和水平渗漏,竖向渗漏在施工中较容易被重视,然而水平渗漏却往往被人们所忽视,这对建筑的使用功能会造成严重的影响,给居住者带来诸多不便,所以在施工过程中应引起足够的重视。

所谓水平渗漏就是卫生间由于洗澡或者其他用水不当等原因所产生的滞水从装饰面层的缝隙(地砖拼接的砖缝)渗到装饰层下、防水层之上的砂灰层(卫生间防水层和地砖之间的水泥砂灰层),砂灰层里的水无处排走,会一直停留在这个位置。日积月累,停留在此处的滞水层液面上升,滞水长期停留会滋生细菌,形成污水池,给人们的正常生活造成不利影响。其危害一是当滞水层液面超过卫生间门口下处防水标高时,由于结构原因,卫生间门口处防水层不能上返,滞水就会向室内流,使临近卫生间的房间墙体长毛、脱皮;其二表现为卫生间内侧墙体产生高150mm左右的长毛、脱皮现象。这一现象是由于水的表面张力原因,产生的毛细现象。当砂灰层滞留的水顺着墙体空隙形成的毛细管上升到一定高度(大约150mm),从而滋生细菌霉斑,长期使用对居住者身体产生不利影响。因此为避免产生类似问题就需要在施工过程进行处理。

卫生间的排水从建筑结构上可分为同层(降板、墙排、垫层式)排水方式和异层板下排水方式。以同层排水方式处理卫生间渗漏往往在施工中受到重视,处理方法及工艺成熟。在降板最低标高(行成坡度的防水层上部的最低点)处设一个污水收集装置将上层渗漏的水收集排出形成二次排水系统。

异层板下排水的卫生间,结构地面比室内低50mm。在建筑结构施工完成后,需要在结构层上做找平层、防水层、防水保护层(即砂灰层)装饰面层等工序。这种结构层,引起的水平渗漏往往是在施工中被忽略的部分。要进行处理,首先在防水层施工中,适当做好坡度,坡度坡向排水点。在排水点位置采用特制的管件或者采用相应的工艺,利用虹吸作用,及时的排走砂灰层堰积的水,避免业主后期在使用水过程中,未通过地面地漏及时排走极少部分装饰面层渗漏至下方防水层之上的,砂灰层间的水,规避水平渗漏的产生。此处施工时,需要注意不能破坏防水层并在排水口的位置做好防水修补;在装饰施工铺地砖的时候注意保护好排水孔,以防被泥沙堵住,留出排水间隙。




Revit怎么快速提取项目文件中的共有部分?如何快速提取标高轴网?

在日常 BIM 工作中,标高轴网 的创建可谓是即繁琐又无趣,却又是项目必不可少还不容有误的内容。
在一个中大型项目中各专业都是分开进行建模,
土建先行

机电随后
,而且往往还是多人合作,那么如何保证各人员的基准信息无误尤为重要,特别是要控制各单体模型的定位以及总控制轴网的准确,revit 为了避免这种重复无意义的工作也给出了解决方案,
这篇文章为大家介绍一种无需插件即可快速转换标高轴网等基础属性的方法。
通常情况下,项目负责人或项目经理会根据项目特性制定好一个样板文件,其中就应包括一套用来控制各单体建筑的标高轴网。

这里我们拿的是一个两栋单体异形建筑来说明,链接进来后,可以看到建筑的造型很奇特,其轴网也非常规的横平竖直,除了各单体的轴网外还有一套总控制轴网

这里使用的是协作选项卡的“复制/监视”功能,下面有两个选项,一个是当前模型,一个是链接模型,选择链接进来的模型

打开“选项”功能后,可以看到链接模型中存在的模型构件的族类型,如图“标高”选项卡中存在的五个族类型对应的链接模型中的五个族类型,同理如果链接模型中还有其他的构件的不同族类型,那么使用“复制/监视”功能也可以把相应的族类型复制到本地项目中。

文章拿轴网来演示说明,点选“复制”选项卡后勾选下面的“多个”按钮(注意默认为点选状态,勾上后为框选状态)然后在视图中框选全部轴网然后点击最右边的图标(如下图)

过滤掉我们不需要的部分只留下轴网即可,点击确定

然后分别点击两次完成

我们就得到了链接模型中全部轴网
标高同理,先来到立面视图,“协作”-“复制/监视”-“复制”-勾选多个-框选全部

最后分别点击两次“完成”,标高就绘制完成了

使用“复制/监视”还有一个好处就是监视功能,监视防止有意无意的调整,使用监视复制后的构件会显示这个图标(如下图)

比如我们标高间距调整成10000,右下角就会弹出一个警告框,说我的标高移动了6350mm,这个功能就是为了防止构件“复制/监视”过去之后被有意或无意的调整

甚至在“协调查阅”选项卡里面还会记录监视内容所修改的记录,还能形成相关的报告,可见 revit 为保持模型的唯一性也是挺用心的。
总的来说,
 复制/监视
功能适用于没有插件又或者不方便使用插件的项目的,可快速转换总项目文件和分项目文件中的共有部分,监视功能特别适用于项目经理用来查看各项目中的基本信息是否保持一致。

文章来源 :公众号 BIMBANK




revit体量在哪里建?Revit内建概念体量方法教程

    体量

    点击体量域场地

    点击内建体量

    修改体量的名称

    选择图形,开始创建,如图

    创建完成后,摁两下ESC完成

    选择建好的体量,选择创建形状,点击完成体量,完成创建。如图

    切换到立面视图,拖拽向上的蓝色箭头,可拉伸至需要的标高,如图

    完成后,切换到三维视图,调至着色模式查看创建的体量。





    免费Revit教学视频










Revit样板文件怎么制作?BIM技术回顾—Revit样板制作方案

    文章来源:南师BIM中心

    1.首先打开Revit软件,点击新建按钮。

    2.在弹出的新建项目对话框中选择建筑样板文件,新建项勾选项目样板。

    3.打开样板后,双击vv打开可见性/图形替换对话框,勾选模型类别→场地里的项目基点和测量点。

    4.在此着重阐述一下测量点与项目基点的区别:一般来讲,测量点是整个项目的定位点,项目基点是单位工程定位点,一般选择A轴和1轴的交点。导入NavisWorks是以测量点为定位点。

    5.视图属性的方向是把项目北变为正北,在管理选显卡中找到位置→旋转正北,以项目基点为旋转点,旋转到图纸中指北针箭头指示的方向,即为完成。

    6.需要说明项目北和正北只在平面视图里有区分,在三维视图和里面剖面里默认都是项目北方向的视图。在导入NavisWorks中是以正北方向显示视图。

    7.把方向重新调回项目北,设置标高和轴网,把四个立面视图分别挪动到轴网的四周。标高分结构标高和建筑标高两种,结构标高适用于结构模型和建筑模型,建筑标高主要用于机电模型,一般采用建筑标高和结构标高差50mm的建筑做法。

    8.点击保存,把新建的建筑样板保存到桌面,设置最大备份数为2。

    9.重新打开Revit软件,新建项目打开浏览在桌面找到做完的建筑样板,完成后即可开始搭建模型。




Revit如何根据材质颜色设置机电过滤器?

在BIM软件Revit中,机电的过滤器是一个很重要的存在,通过过滤器我们可以快速的对MEP进行查看与管理,设置一个合适的过滤器能够提高我们的工作效率。那么我们要如何根据材质颜色设置机电过滤器呢?

1、首先我们要创建几个新的系统类型(根据项目来创建)。

2、接下来添加相应的材质,在管理选项卡下选择“材质”,进入材质浏览器中,新建材质,材质名称可以根据系统类型进行命名。

3、材质可以随便添加一个,添加完材质之后记得要修改颜色!颜色可以在“外观”里输入RGB值。

4、需要注意的是,每一个材质都要新建,而不是通过复制的方式去创建另一个材质。

5、材质添加完之后就可以进行下一步操作了,在项目浏览器中找到“管道系统”,选择一个系统类型,右键进入类型属性面板。

6、添加刚才创建的材质。

7、这里要注意的是,需要编辑“图形替换”,将线宽颜色改成和材质相同的颜色,不然的话当你缩小模型时会发现所有管道都会显示为绿色的。

8、最后设置好过滤条件,全部的工作就完成了。

好了,以上就是BIM公司的小编为大家带来的设置机电过滤器的方法了,希望对大家有所帮助。




国家会展中心(上海)中国博览会会展综合体项目全套BIM模型下载

经典案例赏析

1工程概况

中国博览会会展综合体位于虹桥商务区核心区西部,与虹桥交通枢纽的直线距离仅1.5 公里,通过地铁与虹桥高铁站、虹桥机场紧密相连。周边高速公路网络四通八达,2小时内可到达长三角各重要城市,交通十分便利。室内展览面积40万平方米,室外展览面积10万平方米。整个综合体的建筑面积达到147万平方米,是世界最大综合体,首次实现大面积展厅“无柱化”办展效果

【精品案例】丨国家会展中心(上海)

国际际会展中心“四叶草”效果图

 展馆“四叶草”结构造型设计,寓意“幸运、幸福、神奇”
在欧、美,有一个古老的传说:四叶草是夏娃从天国伊甸园带到大地上的。据说,三叶草成千上万地恣肆生长在莽野,只有一瓣四片叶子的四叶草。所以四叶草也叫幸运草。说她神奇,除了因为“四叶草”很难得之外,还因为,国家会展中心(上海)建成后,其规模堪称世界第一展馆,将跻身国际上最具竞争力的会展综合体的前列。

【精品案例】丨国家会展中心(上海)

地处大虹桥的上海国家会展中心全景

2“四叶草”和BIM建模

国展中心工程是综合体工程,建筑结构复杂。特地成立BIM工作室,为工程主体结构进行建模。然后把各专业建好的模型与总包建好的主体结构模型进行合模。通过合模做模型之间的碰撞检查,有效地修正图纸错漏,解决施工矛盾,消除隐患,避免了返工、修整。

作为“四叶草”中心部分的E馆,位于地铁2号线正上方。由此E馆的地下室分为南北两部分,又紧贴地铁隧道,而地面上的建筑部分同样分为南北两半。为了让E馆地面建筑的重量不压在地铁上面,又能将南北两半连成整体,技术人员最后决定在地铁上方采用大跨度的挑空钢结构,将2万吨的承重放到地铁两侧。这种从未采用过的大胆设想是否可行?施工方应用BIM(建筑信息模型)技术模拟分析数据,解决这个难题,保证了施工期间地铁2号线的正常运营

【精品案例】丨国家会展中心(上海)

国展中心中心效果图

国展中心机电安装工程具有时间紧、标准高、功能复杂等特点,工程涉及到钢结构、机电、弱电、展厅专用设备等众多方面。针对这些问题,施工方重点利用BIM技术进行桁架内、主要机房等区域机电管线的深化设计和综合布置,并通过机电管线工厂化预制加快机电系统施工、验收及投入使用的流程。同时,项目部以BIM模型为基础实现施工的全面预制化。经BIM软件对机电工程的各专业管线位置综合布置后,将各系统管道的布置位置、走向、型号、规格、长度、特殊附件尺寸等,以深化设计加工详图的形式送至制造厂进行加工、编号,再运送到施工现场组装。

【精品案例】丨国家会展中心(上海)

国展中心俯视图

 会展大道是国家会展中心的独特设计,通过位于8米标高的会展大道联成一体,各类人群可便捷地穿越展览、商业、办公楼、酒店等场所。从四叶草形展馆的C馆穿过中部商业中心,到达对面的A馆,约需10分钟。此外,展馆设有专门的货车通道,车辆从馆外匝道通向上层展馆,布展车辆可以直接开进去,直达展厅。

国家会展中心还采用多项最新技术,包括高大场馆送风技术、展厅高大空间机电安装的升降式高空作业平台技术,以及防火隔离带技术等。

BIM技术应用点展示

场地布置

【精品案例】丨国家会展中心(上海)

1、虚拟样板

运用BIM技术搭建虚拟施工样板,取代传统实体样板,减少材料浪费,同时方便对工人进行可视化交底与多角度讲解,更充分的理解每个施工工艺的做法与标准。

虚拟样板展示

【精品案例】丨国家会展中心(上海)

2、临边防护

临边防护

通过BIM模型,分析项目各个阶段危险源,制定相应的临边防护方案,并对现场实施人员进行交底,为项目安全管理提供有力支持。

3、BIM5D应用

运用BIM5D平台将生产、质量、安全、资料协同多方面的整合管理,把复杂的施工管理通过运用手机端和网页端的相互交接变成简单可视化的数据管理。

【精品案例】丨国家会展中心(上海)

4管综深化设计

针对管线综合中出现的碰撞点,根据现场实际情况及设计需求对实施方案进行优化。将问题解决在施工前,减少返工。

【精品案例】丨国家会展中心(上海)

 大型机房BIM技术应用

空调水三维图

【精品案例】丨国家会展中心(上海)

空调水平面图

【精品案例】丨国家会展中心(上海)

设备基础定位图

【精品案例】丨国家会展中心(上海)

砌体留洞图

【精品案例】丨国家会展中心(上海)




revit怎么建法兰三通?Revit管件族等径法兰三通制作流程

    文章来源:BIMproject

    1、按照制作等径T型三通的方法创建出三通模型;

    对于查找表格文档选用“M_Tee-Flanged-GI-Class25”(示例),点击“族类型”对话框中“查找表格”下面的“管理”按钮,导入查找表格文档;公式中的系数可以按照规范做一定的修改;

    2、放样绘制法兰模型;

    先绘制四个竖直方向的参照平面,如下图,标注两个参照面到端点参照面的距离并添加实例参数标签,参数名称命名为“法兰厚度”;

    点击“创建”选项卡下的“放样”命令,选择“绘制路径”并将路径的两个端点对齐锁定在法兰厚度所在的两个参照平面上,点击完成,然后编辑轮廓,在立面视图中绘制圆形轮廓标注圆形半径,并添加实例参数标签,参数名称命名为“法兰半径”,点选轮廓勾选“中心标记可见”将中心标记对齐锁定在竖直水平参照平面上,点击完成;同样的方法绘制出主管另一端的法兰;

    使用放样工具绘制出支管法兰路径,一端对齐锁定在支管末端处,将另一端到主管中心的距离进行标注并添加标签参数,(一定要标注到水平竖直参照线的交点)参数名称为“H1”;路径两个端点的距离也要进行标注并指定标签“法兰厚度”;使用角度尺寸标注该路径与主管中间的角度并指定标签“角度”;

    将角度值修改为60?,绘制水平参照面,将其到主管水平参照线的距离进行标注并添加标签参数“H”,由图可知,H=H1*sin(角度)、把路径末端对齐锁定到该参照面;H1=端点到中心距离修正+法兰厚度,在族类型对话框添加相应公式;

    标注主管末端到路径末端点的距离,并添加标签参数“H2”,如下图,由图可知,H2=端点到中心距离修正+H1*cos(角度),在族类型对话框添加相应公式;

    点击完成,然后选择编辑轮廓,在立面视图中绘制圆形轮廓标注圆形半径,并添加实例参数标签,参数名称命名为“法兰半径”,点选轮廓勾选“中心标记可见”将中心标记对齐锁定在竖直水平参照平面上,点击完成;

    3、导入查找表格数据,关联模型参数;

    打开“族类型”对话框添加名称为“查找表格”文字类型的参数;然后点击“族类型”对话框中“查找表格”下面的“管理”按钮,导入文件路径为:C:ProgramDataAutodeskRVT2015LookupTablesPipe下的“M_Tee-Flanged-GI-Class25”表格文档;同时将该表格文档名称复制粘贴作为“查找表格”值;

    根据查找表格文档内容,我们需要添加实例参数控制法兰厚度及半径值;先把管道外径和端点到中心距离的公式删除,然后添加参数:壁厚=size_lookup(查找表格,”WThk”,0.02*公称直径+8.3mm,公称直径);法兰厚度=size_lookup(查找表格,”FThk”,0.03*公称直径+16.8mm,公称直径);法兰直径=size_lookup(查找表格,”FDia”,1.16*公称直径+119.1mm,公称直径);管道内径=size_lookup(查找表格,”FID”,1.02*公称直径-0mm,公称直径);端点到中心距离=size_lookup(查找表格,”CtF”,0.67*公称直径+110.4mm,公称直径);

    4、端点到中心的修正值这里就需要修改了,端点到中心距离修正=if(端点到中心距离*tan(角度修正/2)>法兰半径,端点到中心距离,法兰半径/tan(角度修正/2));L1=端点到中心距离修正+法兰厚度;管道外径=管道内径+壁厚*2;最后添加连接件,导入项目使用。





    免费Revit教学视频










revit顶棚如何绘制?第十四期BIM二级建筑试题Revit顶棚创建教程解析

    文章来源:BIM蓝图

    使用软件:AutodeskRevit

    Tips:以下解题思路仅限于我个人,还有更多解题思路!

    绘制步骤:

    1、新建项目

    2、立面视图建立标高,用于控制大平屋顶和柱子高度

    3、进入大平屋顶平面,按题目尺寸参照平面定位

    4、使用迹线屋顶绘制大平屋顶,使用拉伸屋顶绘制弧形屋顶,使用迹线屋顶绘制大平屋顶上面三个小斜屋顶。

    注意:

    1、除三个小斜屋顶位置摆放和柱子尺寸,位置没有要求外,其余全部有尺寸及定位!

    2、拉伸屋顶要与大平屋顶相切

    3、大平屋顶要在三个小斜屋顶投影位置开洞

    4、三个小斜屋顶使用按面开洞做老虎窗

    5、三个小斜屋顶三条边有坡度





    免费Revit教学视频










水电安装工程标准做法有哪些?

      1.1材料使用标准

  (1)水电管材:材料品牌、规格要满足合同要求,壁厚及材料性能要满足规范和设计要求。

  (2)电线电缆:电线电缆相关检测合格资料、线芯截面尺寸、导电系数满足规范及设计要求。

  1.2工程质量标准

  (1)实测实量标准

  座便预留排水管孔距偏差[0,15]mm

  同一室内底盒标高差≤10mm

  同一室内面板/插座标高差≤5mm

  (2)交付观感质量标准

  对讲机对讲功能不正常可视功能不正常按键开锁功能不正常表面破损、污染

  安防系统布防、设防测试正常,安防设备表面无破损、污染现象

  户内配电箱:开关功能正常、对应控制电路标示清晰,与实际对应准确、控制箱安装水平、表面无破损污染

  地暖/散热器:开关启闭灵活、管根收口平顺、散热器安装端正

  开关:表面无破损、污染、划伤现象,启闭顺畅、对应控制终端正确、开关/面板安装端正、收口不粗糙

  插座:相序测试正确(左零右相,接地在上),短路保护测试正常,表面无污染、破损及收口粗糙现象

  照明:灯位照明通电正常

  1.3工程标准做法

  (1)预留预埋

  砌体墙线槽要采用机械切割开槽,禁止锤击敲打开槽;电线管道的嵌墙深度和宽度应满足要求,管道安装完用砂浆或细石混凝土填充,表面抹灰层挂钢丝网(规格10*10*0.7mm)。(参见图1)

  小型空心砌块墙体的给水管、电线管可套入空心孔洞内或开槽后埋置在砌块的空心孔洞内。

  线盒预埋:用两个线盒并排时线盒间距控制在1.0mm,或者采用连体盒,避免插座和开关面板安装完后中间露缝较大;强弱电禁止使用连体盒。同一面墙上的两个、三个及以上插座和开关面板安装完后要在同一水平线上或竖向线上。

  卫生间、阳台顶板照明建议不埋设线盒,直接预埋线管,防止在线盒处漏水现象。(参见图2)

  管道穿屋面时必须设套管,浇筑前必须在模板上放线并牢固地固定套管。套管上口高出完成面不小于50mm,对于小管径管道,套管管径应比管道管径大两号。对于大管径管道,套管管径应大于管道外径50mm。点这免费下载施工技术资料

  配电箱宽度超过500mm时,其顶部应安装混凝土过梁;超过300mm时,在其顶部应设置钢筋砖过梁,使用3根Ф6钢筋,以防止箱体受压变形。

  (2)卫生间穿墙水管

  卫生间给水管穿反坎:卫生间给水管不得直接从门槛或沿地面墙根处穿入卫生间。可选方式如下:

      1)卫生间给水管在反坎外立面上返200mm从砌体墙内穿设;

  2)卫生间穿反坎给水管顺反坎方向埋设一段距离再上返至砌体墙面,不直接穿过反坎,应控制好给水管埋设位置(弯头部位应在反坎的截面距中部位),不得在反坎内形成贯通渗漏点。(参见图3)

  水管只能沿混凝土反坎预埋管槽或开槽埋设,不能在卫生间地面上进行敷设,排水管不能在天花打孔固定。卫生间、厨房给水管必须暗敷,并尽量走在墙体内,卫生间的给水管不允许走地面。

  管根封堵:为防止渗漏,管洞封堵应采用细?石混凝土分两次进行,且第二次封堵后应留20mm凹槽。闭水检验合格后方可开始管道周边的防水施工。

  排水立管洞口二次封堵要采用模板顶撑,不能采用铁丝吊模。推荐采用成品吊洞模具,根据管道管径和预留孔大小选用封堵定型模具进行管洞封堵。(参见图4、图5)

  包封管道:要求在卫生间排水立管安装后,一律做好细石混凝土护根,高度凸出地面200mm(有沉箱的要求高度凸出沉箱结构面250mm),卫生间排水立管包封时砌体要在砼护根上或者混凝土反坎上进行砌筑,管井砖墙与卫生间反坎交界处必须挂钢丝网,待管井和卫生间墙体砌筑完成后一并进行抹灰。(参见图6)

  (3)穿外墙空调管

  当外墙为砌体时,不宜在砌体墙上直接开空调管洞,建议采用预制混凝土块代替砌块,预制混凝土块时须预埋套管,套管内高外低避免倒坡。对于小管径管道,其套管管径应比管道大两号,大直径管道套管比管径大50mm,管道接口不得设在套管内;套管与管道之间的缝隙应用柔性阻燃材料密实填充,柔性填料可选用聚氨酯发泡或石棉绳填充。(参见图7、图8)

       在外墙为混凝土结构时,在结构主体施工时预埋DN80的PVC套管以避免后期钻孔。PVC管表面应用砂纸打毛,PVC管两端须与墙面相平,内外高差20mm,按照内高外低原则设置坡度。有外保温或饰面过厚时,须在保温或饰面施工前用小一号的套管接长预埋套管与饰面或保温层平齐,外保温与PVC套管间采用打发泡胶方式进行严密封堵。

  1.4工程禁止做法

  (1)未采用机械切割,直接在砌体墙上打凿线槽

  禁止做法描述:直接在砌体墙上打凿线槽,破坏砌体墙整体稳定性,后期抹灰易出现开裂隐患。

  (2)给水管直接从防水反坎根部或门下槛穿设

  问题做法描述:给水管直接从防水反坎根部或门下槛穿设,形成贯通的渗漏通道,导致渗漏现象出现。

  (3)穿楼板管道洞口因模板支设不到位,造成砼浇筑不密实;卫生间给、排水管在地面、天棚打孔固定,造成渗漏

  禁止做法描述:排水立管洞口模板支撑不牢、封堵不严密,造成砼浇筑不密实。另外,如模板采用铁丝固定,当铁丝锈蚀后易出现渗漏。

  禁止问题描述:给水水管沿卫生间防水地面敷设并打钉固定,或排水水管沿卫生间顶棚敷设并打钉固定吊码,引起渗漏。点这免费下载施工技术资料

  (4)开关插座面板不平齐、面板漏缝

  禁止问题描述:开关插座面板不平齐,面板周边未抹灰收口,露缝

  (5)公共区间机电安装缺乏规划、不协调

  禁止做法描述:多家施工单位分开施工,筒灯、开关由安装单位施工,消防器材由消防单位施工,缺乏统一协调,各自为战。

  禁止做法描述:电梯前室消防箱未嵌墙安装,阻碍通道空间。






在Revit中如何对视图进行自定义分类?

大家都知道,在默认打开一个样板的情况下,它的项目浏览器如下图所示(这里以机械样板为例):

可是正常情况下这些分类是不满足工程要求的,那怎么对这些视图进行自定义分类呢?

我们先来看看自定义过后的成果:

可以看到,这是对各个机电专业进行了视图的分类,这样做的好处就是更方便查看本专业的模型。下面就来告诉大家怎么对这些视图进行自定义。

原理:通过对视图增加实例参数进行视图分类

1、依次点击管理选项卡→项目参数→添加,在参数数据名称填写“视图类型-父”,选择参数类型为“文字”,修改参数应用类别为“视图”。重复上述步骤创建“视图类型-子”

3、在弹出的选框中选择成组和排序选项卡,修改成组排序的规则如下图:

单击确定,将新建好的视图总类勾选后单击确定。

4、创建完毕后会发现,项目浏览器所有的视图都在一起了,如下图:

5、下面就要对每个视图进行参数定义,选择想要分类的视图,在属性面板中将“视图类型-父”、“视图类型-子”对应修改为专业名称

6、这样就完成了一个视图的分类,剩下的视图或者新建的视图就是重复第五个步骤,直至对每个视图定义完成即可。

注:如果有两个视图使用的是相同标高则需要复制视图再修改名称即可。




revit怎么横向尺寸标注?Revit标注教程:Revit MEP中横向标注的小技巧

    文章来源:

    【第087期,文/胡林】

    问题:在MEP中对横向连续标注时总会出现竖向的标注,如何实现显示横向的以方便我们一直标下去呢?

    这只是一个小技巧,也就不废话了,步入正题,先画三个随意的喷头,如左下图:

    方法是先点第一个圆心再点第二个,如果再点第三个就会出面右上图那样都叠在一起了,我们选择向左或右拉出去在空白处再点一下,如左下图:

    再点击刚才的标注后在上下文选项卡中点击张编辑尺寸界线工具,再对第三及以后的圆心进行标注就一直会以横的方式标注下去了。





    免费Revit教学视频










revit标高和轴网什么意思?Revit标高轴网概念理解

    在Revit软件种,标高和轴网属于基准图元,作用就是为绘制三维模型提供平面位置参照和高度位置参照,均属于定位作用。

    标高理解:

    在Revit中,标高是一个无限的水平平面,凡是统一高度的位置上的点,均在这个平面上。当然为了方便修改标高,在软件中,标高的绘制是有长度限制的,在南北立面绘制的标高,左右时有端点的,可以理解为这是标高的长,转到东西立面,可以看到左右也是有端点的,可以理解为标高的宽,从这个角度理解,标高也是有限的水平平面。

    综上:从实际意义角度,标高是一个无限的水平平面,从软件显示角度,标高是一个有限水平平面,但是不变的是,标高是一个水平平面。

    轴网理解:

    在Revit中,轴网和标高理解很像,我们经常看到的轴网都是一条线,其实轴网不是线,是和标高水平面想垂直的竖直面。

    我们看到的就是竖直面和水平面相交得到的交线,当然也可以理解为投影线。正是因为这个原理,所以我们在二层的标高中,也可以在同样的位置,看到同样的交线,原因就是这个轴网的本质是竖直面。





    免费Revit教学视频










revit管道拆分怎么做?Revit MEP预制零件管段自动拆分

    在工业项目中机电管道普遍采用预安装和预制设计的方式施工,而且随着装配式工程的推广,越来越多的房建项目也开始采用了机电管道预安装的设计施工方式,因此预制管段的拆分就成了尤为重要的环节。

    Revit2017版本开始,已经可以非常方便地对管段进行自动拆分,下面我们一起了解一下具体应用技巧。

    1.将管网转化为MEP预制零件

    在拆分管段前首先我们需要将其转化为MEP预制零件。

    选中需要转化的MEP管网,按Tab键可以快速选中相连系统:

    使用Revit功能面板中“修改”>“预制”>“设计到预制”功能:

    在预制配置零件系列中,找到需要的类型并点击确定:

    预制零件转化完成:

    2.拆分预制管段

    再次选中MEP管网,按Tab键快速选中相连系统;

    选中以后通过右下角的过滤器功能剔除MEP预制管网以外的其他构件:

    使用Revit功能面板“修改”>“修改”>“优化长度”功能:

    这样MEP预制管网的拆分完成了:

    如果对于末端预留长度的位置不合适,你还可以选中以后,点击“重新定位零件”控件,将其换到另一端:

    3.修改管段长度

    选中MEP预制管道,在其属性面板中点击“编辑零件”,可以修改其长度、宽高尺寸等:

    注意:有些零件在连接时无法修改,需要断开一端然后再设置。

    END





    免费Revit教学视频










Revit是什么软件?使用Revit进行设计工作时需要了解哪些术语?

Revit是一款用于建筑行业进行三维设计的软件,于2002年被Autodesk公司收购并成为Autodesk公司旗下重要的三维设计软件,Revit软件包含Revit Architeture、Revit Structure、RevitMEP三个模块,分别对应建筑专业、结构专业以及机电专业。Revit是一个包含各类建筑信息的广义数据库,而且这些数据之间是相互关联的,在模型的三维视图中对构件进行修改,都会实时、动态引起其他视图发生相关的改变,从而保证了项目信息的整体性,极大提高了三维设计的效率和质量,也方便了我们对建筑信息进行有效的管理。

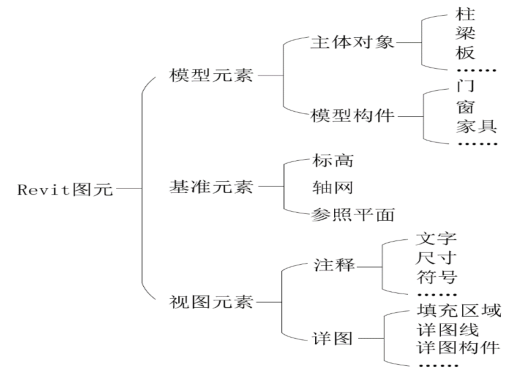

使用Autodesk Revit软件进行设计工作时,需要理解一些基本的专业术语,如图元、族、族类别、族类型和族实例。Revit图元一共分为模型元素、基准元素以及视图元素三大类,如图所示。其中,模型元素是Revit最基本的元素,既包括可以独立存在于项目文件中的主体对象,如柱、梁、板、墙等,也包括必须依附在主体对象上的模型构件,如门、窗等;基准元素的主要作用是用于对模型元素进行辅助定位的,包括标高和轴网等;视图元素包括注释类图元以及详图类图元,常用的注释类图元包括文字标注和尺寸标注等,详图类图元包括详图线和详图构件等。Revit族是参数(属性)集共同、使用上相同和图形表示相似的某一类别中图元的集合,族也可以分成三大类,系统族、可载入族以及内建族。系统族是在软件中已经预定义的族,可进行修改和复制,但不能创建新的系统族,常见的系统族包括基本的建筑构件,如柱、梁、板、墙、门、窗;可载入族是根据各种族样板创建的构件族,既可以应用到不同的项目文件中,也可以保存到本地的族库;内建族是仅在当前项目文件中创建的,不能被应用在其他的外部项目。族类别是依据构件所具有的共同性质进行分类的一类构件的集合。族类型是是族的基本属性,如混凝土-矩形柱族有不同的尺寸类型,族实例是放置在项目文件中的构件实体,如柱实例。




消防设施维修保养措施,详细!

保证消防设施正常运行,确保人身和财产安全,拟制定消防设施的维修、保养服务方案如下:

1、消防设施维护、维修范围

 火灾自动报警系统的维护、维修范围包括:

(1)灾自动报警系统

(2)自动喷水灭火系统;

(3)气体灭火系统;

(4)消火栓系统;

(5)消防联动设备的维护维修负责到消防联动设备的接口;

(6)消防报警线路和消防联动线路及消防联动电源线路、管路出现问题包括短路、断路。

对维护、维修范围内出现的故障免费人工进行修复(如人为的短路、断路、设备损坏等故障则不属维修范围);如设备老化损坏,无法修复的,由贵单位负责购买新的设备,本单位负责安装。

系统检测和维修过程中贵单位应提供必要的工作环境及人员配合,否则出现不可预知的损失有权拒绝赔付及提供以上服务。

2、消防系统中各子系统的服务范围

火灾自动报警系统

(1)对火灾报警系统作定期检查和试验。

 a.对火灾报警控制器的各功能进行试验。

 b.采用专用检测仪器分期分批试验探测器的动作及确认灯显示。

 c.每年对备用电源进行1-2次充放电试验,1-3次主电源和备用电源自动切换试验。

(2)对消防系统联动设备作定期检查和试验。

 a.每年对防排烟设备、防火卷帘门等控制设备做消防联动试验两次。

 b.每年对火灾事故广播进行消防联动试验两次。

 c.每年对电梯进行强制停于首层消防联动试验两次。

 d.每年对消防通讯设备在消防控制室进行对讲通话试验两次。

 e.每年进行强制切断非消防电源消防联动试验两次。

(3)对火灾自动报警系统控制线路及联动线路的故障进行维修。

(4)对火灾自动报警系统的故障进行维修

(5)对火灾自动报警系统的消防通讯线路、消防主机电源检查及消防主机接地线路的故障的检查及维修。

消火栓系统

(1)每月对消防泵进行启动运转试验,并对消防泵进行消火栓按钮联动启泵试验。

(2)每月对系统上所有的控制阀门进行检查,保证控制阀门处于正常工作状态。

(3)每月对消火栓进行检查,发现问题及时处理。

(4)每季度对最不利点消火栓进行静压压力试验。

(5)每半年对室内消火栓箱内的水枪、水带等设备进行检查,发现问题及时通报用户。

(6)每年对水泵接合器的接口及附件进行检查。

(7)每年抽查消火栓的出水情况对重点部位的消火栓每年进行出水检查。

自动喷水灭火系统

(1)每月对水源控制阀、报警阀组进行检查,保证系统各种阀门处于工作状态。

(2)每月对喷淋水泵进行启动运转试验一次。

(3)每月对电磁阀作启动试验一次,动作失常时马上通知贵单位及时更换。

(4)每月对喷头进行外观检查,发现有不正常的喷头及时更换,当喷头上有异物时及时清除。

(5)每季度对湿式报警阀旁的放水试验阀进行泄水试验,验证湿式报警阀的供水能力。

(6)每半年利用末端试水装置对水流指示器进行试验。

(7)每年对水泵接合器的接口及附件进行检查并进行维护。

(8)每年对消防水池,消防水箱及消防气压给水设备的消防储水位及消防气压给水设备的压力进行检查,发现问题及时协助贵单位处理。

气体灭火系统

(1)检查保养气体控制屏,保证正常运行。

(2)检测气瓶的压力是否达到规范要求,有无泄漏现象。

(3)检查试验手动和自动放气装置是否正常。

(4)模拟自动报警系统中的烟、温感探测器同时动作, 检查气瓶的电磁阀是否动作, 控制屏是否有放气信号,警铃、蜂鸣器是否动作。

(5)每月检测控制屏的功能情况、气瓶压力是否正常。

(6) 每季度检查试验手动和自动放气装置。

(7)每季度模拟进行烟、温感探测器动作,是否有放气信号,警铃、蜂鸣器是否动作灵敏。

防火分区

(1) 每周检查木质防火门、防火卷帘门、电动防火门等的完好情况。

(2) 每季度手动或自动启停防火卷帘门、电动防火门试验检查其性能。

防排烟系统

(1) 每周检查送风、排烟机房工作环境以及送风机、排烟机、电源控制柜、送风阀、排烟阀等是否处于正常完好状态。

(2) 每半年手动或自动打开排烟阀、启/停送风机、排烟机查看其性能。

(3) 每半年手动或自动方式关闭空调通风系统、电动防火阀试验,检查其性能。

应急照明疏散指示

(1) 每周检查安全出口、疏散通道、重要场所的应急照明和疏散指示标志是否处于正常完好使用状态。

(2) 每月试验应急照明灯和疏散指示灯切断电源后是否能正常工作。

其它

(1) 每季度检查干粉灭火器的压力、重量、有效期等。必要时做喷射试验。

(2) 每月检查集水坑排设备、自救逃生设备,消防电源及自动切换设备是否处于正常完好状态。

(3) 每季度试验消防电源末端的切换功能。

3、维护标准

(1)保证系统正常工作。

(2) 维护质量必须符合经双方核定的竣工图纸的要求,并且满足现行消防规范的要求。

(3) 设备发生故障,我公司接收到故障信息或接到使用方通知十二小时内派人到达现场,二十四小时内检修解除故障。在确实没有配件的情况下应及时向贵单位汇报,并采取有效的应急措施,防止出现安全事故。

(4)提供详细的月检、季检及年度试验报告,以方便贵单位备案。

4、建筑消防设施检查维修保养服务方式

在维保期内,对双方共同确认的维保范围内设备统一由我公司根据要求进行检查、维修、保养。在维护保养期间所更换的材料、元器件、配件由贵单位承担。

5、建筑消防设施的维护、管理和运行

任何工程不可能一劳永逸,建筑消防设施系统工程亦如此,存在自然老化、使用性和耗用性老化、产品可靠性较差、受不良环境因素影响、因管理不善人为损坏或关闭、系统缺乏日常维护致使系统出现缺陷不能及时处理等情况。

加强建筑消防设施维护管理,是确保建筑消防设施系统长期保持正常的运行状态,持久有效地发挥和减少建筑火灾作用的保证。建筑物的产权单位和日常使用管理单位,以及专门从事建筑消防设施维护物业管理工作的单位应本着为国家和人民利益高度负责的态度,认真负责、常备不懈地做好建筑消防设施的维护工作,使其能长期保持可靠、准确、灵敏的运行状态。

建筑消防设施的维护和运行

1 防火分隔设施

1.1 每日对建筑物内各类防火门(窗)、防火卷帘、防火阀、排烟防火阀等设备的外观和开启状态进行检查,重点检查上述设备及其附件是否完整,有无丢失、损坏、脱落的现象,并应及时维修、更换,清除上述设备附近影响其正常关闭、开启的障碍物。

1.2 定期对建筑物内各类防火门(窗)、防火卷帘、防火阀、

排烟防火阀等设备运行状态进行检查,检查上述设备是否能够有效关闭或开启,通过消防控制设备联动关闭或开启设备的动作信号是否能反馈至消防控制室等,确保其处于正常的运行状态。

2 消火栓给水系统

2.1 每日检查室、内外消火栓是否被圈占、埋压、损坏、挪用,一经发现应及时恢复。

2.2 定期对消火栓及其供水管道进行检查、维护保养,及时清除消火栓周围的杂物,检查消火栓有无生锈漏水现象,栓口的橡胶垫圈等密封件有无损坏或丢失,消火栓的闸阀开启是否灵活,必要时应对阀杆加润滑油。此外,还应检查室内消火栓箱内的水枪、水带、启泵按钮等设备是否完好配套。检查室内消火栓系统消防水泵控制柜的控制方式是否为自动运行方式,以确保消火栓启泵按钮能正常启动消防水泵。

2.3 保持室外消火栓、消防水泵接合器等标志的完整醒目。

2.4 定期检查各消火栓的出水情况,使其保持正常的运行状态。

2.5 定期检查消防水池、消防水箱的水位情况,发现不足应 及时补充;

2.6 定期检查各类常开、常闭阀门的开启状态是否正常,定期检查消防水泵的运行情况,每台消防水泵应每隔1~2周进行一次运转试验,确保供水正常。

3 自动消防设施

3.1 火灾自动报警系统

3.1.1 每日应检查报警控制器的功能(如火警、故障、复位、消音等)是否正常,是否为自动运行方式,并填写系统运行日记录表。

3.1.2 每季度应试验、检查报警控制设备对相关系统(如室内消火栓系统,自动喷水灭火系统,常开防火门、窗,防火卷帘门,通风空调,防排烟系统,应急照明和疏散指示标志系统,非消防电源切断,电梯迫降等)的联动控制、显示功能。对备用电源进行1~2次放电实验,1~3次主、备电源间的自动切换试验。

3.1.3 年度采用专用仪器对所有火灾探测器、火灾事故广播的功能检查试验一遍。

3.1.4 火灾探测器投入使用两年以后,应每隔三年全部清洗一遍。

3.2 自动喷水灭火系统

3.2.1 日常维护检查。自动喷水灭火系统投入使用后,应坚持每日对系统状态和使用环境进行检查,重点检查消防水池、消防水箱的水位是否正常,系统组件(如各类阀门、报警阀组、喷头、管道、供水设施等)外观有无损坏、锈蚀、渗漏,工作状态是否正常;系统工作环境或保护对象是否被人为作了不恰当的改变,可能会对系统的灭火效果产生不良影响,例如:货物堆垛高度、保护对象火灾危险等级和环境温度的改变等;检查喷淋泵控制柜的控制方式是否为自动运行方式,确保系统处于自动运行状态。

3.2.2 定期维护检查。在日常维护检查的基础上,每月、每季度、每年定期应对自动喷水灭火系统进行一次彻底检查,主要内容有:检查喷头有无损坏、锈蚀、漏水现象,及时更换不正常的喷头,确保喷头表面清洁、完好;对报警阀组阀门、末端试水装置进行开阀试验,观察阀门的开启性能和密封性能,以及水力警铃、延时器的性能是否正常;检查供水管道有无机械损伤和锈蚀,管道有无堵塞现象;模拟火灾状态,检查系统的各项功能是否正常工作和显示。

3.3 气体灭火系统

3.3.1 日常维护检查。日常维护检查包括清洁、修理、每周

巡检等工作,由专职的责任维护人员执行。每周巡检应检查所有的压力表、操作装置、报警系统设备和灭火控制装置、仪表等是否处于正常工作状态,检查管道和喷嘴是否完整无损、畅通,并确保它们在设计位置上,每周巡检还应包括对封闭空间的情况及存放使用的可燃物进行核查,看其是否符合原设计要求,并及时进行纠正。检查系统运行方式是否为自动运行,并确保其为自动运行方式。

3.3.2 定期维护检查。定期检查主要包括月检查、半年检查、年检及其他检查。

月检查:每月应对系统各组件的外观进行检查,检查各组件是否存在变形、机械损伤、锈蚀、松动现象,各阀门的开启状态是否正常。

半年检:每隔半年用称重法或液位测量法测定储气瓶内的灭火剂重量,如损失超过设计值的5%时,应予以填充或更换;通过压力表检测卤代烷储气瓶、气体驱动装置的压力,如压力损失超过设计值的10%时,应予以充装;对包括压力控制装置、灭火控制装置、报警设备等在内的主要部件,应分别进行无破坏性的单元操作实验。

年检:每年应对系统进行一次全面检查和联动试验。其它检查:每隔3~5年对各阀门进行动作试验。对容器阀进行试验时,应先将启动头部分与阀体分开,旋上试验接头,然后打开容器阀,控制启动气源既沿管路进入容器阀启动头的活塞上腔。这时应注意观察闸刀的动作情况是否正常。

3.4 泡沫灭火系统

3.4.1 日常维护检查:

检查泡沫泵、供水泵能否正常运行;管道、泡沫产生器、混合液立管和各种阀门有无损坏、泄漏、锈蚀,是否处于正常的工作状态;消防水池出水量是否足够;半固定式泡沫灭火系统的接口堵盖是否完好,要保持管道畅通,防止杂物进入管道;高倍数泡沫灭火系统防护区的封闭情况是否发生变化,如有变动应及时恢复。

3.4.2 定期维护检查:

检查产生泡沫的相关装置,如检查泡沫比例混合器、泡沫产生器有无机械损伤、腐蚀,空气入口处有无堵塞,以及所有阀件手动操作是否灵活;检查管道,对地上管道进行压力试验,以检查这些管道有无腐蚀及机械损伤,对地下管道应至少5年检查一次;检查过滤器,检查用过或做过流量试验后的清扫情况;检查报警和自动设备、自动和手动装置,看其性能是否正常;对泡沫液及其贮存器进行检查,看其有无损坏、锈蚀,液位高度是否符合要求;对泡沫液的成分和性能进行分析测试,确保其质量完好。

3.5 防排烟设施

3.5.1 日常维护检查:

检查自然排烟窗是否打开,直接通风面积是否符合国家规范要求;检查机械防、排烟系统组件(如正压送风机、排烟风机、正压送风口、排烟风口、管道、风阀等)有无损坏、锈蚀、漏风的现象,是否处于正常的运行状态;正压送风口、机械排烟风口及其现场手动开启装置是否被遮挡。

3.5.2 定期维护检查:

定期手动开启、关闭正压送风口、排烟风口,看其是否灵活,密封是否良好;定期模拟火灾,测试机械防、排烟系统手动、自动启动功能,检测其各组件能否正常运行,采用风速仪检测送风口、排烟口的风速是否符合设计要求。

4 安全疏散设施

一般来讲,建筑物的安全疏散设施包括疏散楼梯和楼梯间、疏散走道、安全出口、应急照明和疏散指示标志系统及辅助救生设施。加强安全疏散设施的维护保养,确保其完好有效,才能保证火灾时建筑物内人员和物资安全疏散,有效地减少火灾所造成的人员伤亡和财产损失。

4.1 每天应对整个疏散通道(含疏散楼梯间、前室、疏散走道、安全出口)进行检查一次,确保疏散通道畅通。

4.2 每周应进行防火门的开关、防火卷帘的升降、应急灯启动和照度、疏散指示标志的方向及供电情况进行检查,确保其处于正常的工作状态;清除影响防火门关闭、防火卷帘升降的障碍物。

4.3 每半年对防火门的铰链和闭门器及防火卷帘的轨道、卷 门机轴进行润滑保养,保证防火门、防火卷门开关自如。

4.4 每年应对应急灯和疏散指示标志等进行功能和安全性检查,并进行充放电实验,确保其正常工作。

5 消防供电

5.1 日常维护检查:

检查消防专用配电柜、开关柜及各消防用电设备双电源末端切换。箱有无故障,是否处于正常的工作状态;检查备用电源(EPS、UPS、自备发电机)的外观,看其是否完好正常,自备发电机的储油量是否符合设计要求。

5.2 定期维护检查:

定期对第二路电源、备用电源、变压器进行运行测试,检查其能否正常切换(自动或手动)运行,消防用电设备处双电源末端切换装置能否正常自动切换。

6 建筑灭火器

6.1 日常维护检查:

根据被保护对象的火灾种类和火灾危险性等级,检查所配灭火器的配置规格、类型、数量、设置位置是否符合国家现行规范要求;检查灭火器的外观,看其有无损坏、锈蚀,标牌是否清晰,贮气压力是否满足要求。

6.2 定期维护检查:

定期委托有资质的维修单位对所配建筑灭火器的功能性进行一次全面检查,看其是否存在灭火剂失效、超出规定使用年限的现象,手提式和推车式1211、干粉、CO2灭火器出厂满5年的,手提式和推车式机械泡沫灭火器、手提式清水灭火器出厂满3年的,手提式和推车式化学泡沫灭火器、手提式酸碱灭火器出厂满2年的,每隔2年须进行水压试验;凡是手提式化学泡沫、酸碱灭火器出厂满5年的,手提式清水灭火器出厂满6年的,手提式干粉灭火器(贮气瓶式)、推车式化学泡沫灭火器出厂满8年的,手提贮压式干粉灭火器、推车式干粉灭火器(贮气瓶式)出厂满10年的,手提式和推车式CO2灭火器、推车式贮压式干粉灭火器出厂满12年的,均应予以强制报废。

建筑消防设施的维护管理制度

1 建筑消防设施的日常维护管理单位应由建筑产权单位负责,当建筑使用权全部或局部转让时,应由建筑产权单位向该建筑使用单位明确建筑消防设施日常管理责任。

2 设置消防控制中心的,其消防控制中心的操作、监视、管理人员须经消防培训合格后,持证上岗。

3 建筑消防设施使用单位应建立健全建筑消防设施维护管理的各项工作制度,确保消防设施长期处于可靠、准确、灵敏的运行状态。

4 建筑物的使用管理者应与具备相应建筑消防设施维护保养资质的企业签订建筑消防设施定期维护保养合同,保证消防设施的正常运行。

5 建筑消防设施使用单位应按照国家消防技术标准的规定进行日检、月检、季检、年检,并且每年必须委托有相应资质的中介检测机构进行一次认定性的检测。

6 对自检和认定性检测中所发现的问题和隐患,该建筑的产权者或使用者必须予以解决和整改,单位法人代表或者行政负责人对此负法律责任。

7 建筑消防设施使用单位应按照《中华人民共和国消防法》、《机关、团体、企业、事业单位消防安全管理规定》(公安部61号令)的有关规定履行相关消防安全职责。

8 建筑消防设施的使用、管理单位应建立日常、定期检查、

维护、运行情况档案,每季度将建筑消防设施的维护保养情况,向当地公安消防机构报告一次。

建筑消防设施维护的法律责任

1 依据《中华人民共和国消防法》第四十三条的规定,机关、

团体、企业事业单位违反本法规定,未履行消防安全职责,责令限期改正,逾期不改正的,对其直接负责的主管人员和其他直接责任人员依法给予行政处分或者处警告。

2 依据《中华人民共和国消防法》第四十四条的规定,建筑消防设施维护保养单位,违反国家消防安全技术规定进行维修保养的,责令限期改正,可以并处罚款,并对其直接负责的主管人员和其他直接责任人员处警告或者罚款。

3 “公安部30号令”第二十九条规定,建筑消防设施维修保养单位和个人有下列行为之一的,由公安机关责令改正,并可以对单位和直接责任人员、主管人员处3万元以下罚款;对拒不改正或限期不改正的,责令停工,已完成的不得验收交付使用;已经取得维修保养资质的,由省一级以上公安消防部门撤销其资质证书:

⑴未取得资质证书和年度复验的;

⑵建筑消防设施维护保养弄虚作假,质量低劣的。

4 对建筑消防设施产权单位和使用单位不按规定自检和不按规定时限聘请消防设施中介检测机构进行检测的,有消防监督部门依法予以处罚。由于逾期未对消防设施检测而导致消防设施火灾时失效的,依法追究单位法人代表或行政负责人的法律责任。




如何在Revit中对排水管道弯头绘制设置?

Revit中排水管道弯头绘制设置。我们在Revit建模绘制管道时经常会碰到弯头出现任意角度的弯头,但在实际施工中没有那么多种角度的弯头,为避免建模时出现该种情况,我们可以在绘制管道之前设置好相应的弯头角度:




revit如何画复杂的墙体?Revit 复杂墙体的图文教程

    文章来源:DCIC研究所

    在实际生活中,遇到的墙体除了中间的结构层以外,在结构层两侧还有装饰面层,尤其在某些特殊位置,可能会出现同一侧面层上部材料和下部材料不一样的情况,例如卫生间在一定范围内要做防水或者是贴瓷砖,而不是简单的同一种面层,这种墙体在Revit建模中我们该如何处理呢?那么接下来就给教大家如何在Revit中新建这种的墙体!

    墙身大样图

    一、打开Revit,新建项目然后点击墙体

    二、点击编辑类型界面,对墙体进行编辑

    三、在类型属性界面点击编辑,对墙体材质进行修改

    四、点击插入,修改功能为面层,并对面层赋予材质

    五、在材质界面新建四种材质

    六、给面层添加材质

    七、点击预览,并修改视图为剖面视图

    八、点击拆分区域,在左边的剖面图上点击拆分(可选择不同层进行拆分,在出现临时尺寸标注后单击鼠标左键即可)

    九、同理将墙进行如下拆分

    十、首先点击插入,其次将功能修改为面层并赋予材质,并点击新建好的材质,然后点击指定层,选中左边剖面图中需要修改的地方,最后点击修改

    十一、依照同样的方法对右侧面层进行材质修改

    十二、效果展示

    供稿:刘义

    排版:姚晓碟

    编辑:BIM小宣





    免费Revit教学视频










消防工程验收的重点有哪些?

一、建筑防火

土建防火封堵不到位:

1、给水管道穿越楼板、墙体部位未封堵。

2、电气管、桥架穿越越楼板、墙体部位未封堵。

3、穿越平层及竖向的桥架内未采用防火封堵。

4、通风、空调、防排烟管道越楼板、墙体部位未封堵。

5、土建预留洞口后开孔未封堵。

6、土建风道未封堵。

7、玻璃幕墙与楼板隔墙处的缝隙未用不燃材料填充密实。

8、防火墙未到顶。

9、防火分区未形成。

土建防火门:

1、防火门安装反向,未开向疏散方向。

2、封闭楼梯间及防烟楼梯间开设了非疏散门、洞。

3、防火门检测报告与实体不符,防火门身份标示未张贴。

4、闭门器、顺序器未安装。

5、应设置单向逃生部位处未设置相应的开启装置。

6、未按设计要求安装防火门。

安全疏散:

1、由于装修装设栏杆造成楼梯疏散宽度不够。

2、由于装修、土建改动,疏散出口数量不够。

3、由于装修、土建改动,疏散出口距离超标。

消防车道:

1、车道宽度不能满足规范要求。

2、消防扑救面未形成。

3、环形车道未形成或回车场未形成。

4、消防扑救面有高大树木或有障碍物。

正压送风:

防烟楼梯间无前室、或消防电梯合用前室未设计正压送风系统。

防火卷帘:

1、导轨与墙体及柱体之间未封堵。

2、卷顶部未完全封堵。

3、双轨卷帘一侧未封堵到顶,形成单轨卷帘。

4、穿越卷帘包厢的管道及桥架未封堵。

5、疏散通道卷帘门两侧未设置手动控制按钮。

6、卷帘门手动拉链未设置拉链孔。

建筑装修:

1、建筑装修材料选用不当,特别是吊顶及墙面材料耐火极限达不到规范要求。

2、建筑装修饰面影响消防功能的正常实现

1)消火栓箱门装修后无法打开。

2)正压送风口、排烟口装修后出现风口与装修面层内漏风及检修不便的现象。

3)格栅吊顶影响上喷喷水效果,灯槽内喷头影响喷水效果。

3、建筑装修开设的检查孔部位及大小不满足正常检修的需求。

4、大于60平方米的房间只设置1个门。

5、会议室、观众厅等场所的门未向外开启。

排烟口:

1、设置位置过低,低于2米。

2、设置在顶部的排烟口、排烟阀未设置手动控制装置。

3、排烟口距离最远点水平距离超过了30米。

4、排烟口距离安全出口间距小于1.5米。

排烟系统漏设:

1、无自然通风长度超过20米的内走道。

2、超过60米长度的走道。

3、面积超过100平方米的区域未设置排烟系统。

防火阀:

1、风管穿越防火分区,防火分割处未设置防火阀。

2、防火阀安装距墙体超过 200mm。

3、常开、常闭排烟防火阀设置错误。

开窗净面积:

自然排烟区域开窗净面积不满足规范要求。

正压送风系统:

1、部分封闭楼梯间或防烟楼梯间或前室未设置正压送风口。

2、风口数量偏少。

防排烟系统末端风口风量偏低,可能的原因有:

1、风机风量不满足规范要求。

2、土建风道封堵不严或未完全封闭。

3、土建风道平层割断封堵平层风管有漏风现象。

4、风机风压不足。

5、系管道风阻过大。

6、风机电源反相。

风机出风口与进风口:

1、排烟风机出风口与加压风机的进风口垂直距离小于3米。

2、排烟风机出风口低于加压风机的进风口。

3、排烟风机出风口与加压风机的进风口在同一面上时间距小于10米。

4、排烟口与送风口距离小于5米。

风机控制箱:

风机控制箱未设置在风机就近位置。

防雨百叶:

正压送风口入口及机械排烟系统出口防雨百叶均未设置在室外与大气相通。

电机外置式离心式风机:

电机外置式离心式风机未设置风机房。

二、消防水

喷头布置:

1、不受梁体影响的直立型喷头距离顶板过近(超过了75-150MM)。

2、受梁体影响的直立型喷头距离顶板不满足规范要求。

3、喷头距离边墙距离不满足规范要求。

消火栓布置:

1、由于建筑装修变动,消火栓的保护超过面积超过了规范要求。

2、由于装饰原因,取消了消火栓门。

3、消防电梯前室漏设消火栓。

4、未按规范要求设置自救式消火栓箱。

5、室外消火栓距建筑外墙及路边距离不满足规范要求。

6、夹层及设备层漏设消火栓。

水泵结合器:

1、未按系统分区设置水泵结合器。

2、水泵结合器数量不满足规范要求。

3、接合器设置在不易取用的部位。

4、水泵接合器充水试验不成功。

室外取水口:

室外取水口设置位置不合理,取水口吸水高度不应超过6米,距外墙距离超过规范要求。

末段试水装置:

1、末端试水装置设置位置不合理,设置在了系统的最低处,而不是系统最不利点处。

2、末端试水装置未采用间接排水方式。

自动喷水灭火系统存在漏设区域:

1、空调及风机房。

2、车库室内车道。

3、建筑面积大于5平方米的卫生间。

4、自动扶梯的底部。

5、楼梯及电梯前室。

6、净高小于等于12米的室内中空区域。

7、净高大于 800mm 且有可燃物吊顶内。

8、宽度大于1.2米的风管及排管下方。

9、一类高层的消防控制室。

10、弱电设备间未设置自动灭火系统。

气体灭火系统:

1、防护区内风口、防火阀、风机未参与联动控制。

2、防护区未设置自动泄压口(泄压装置)。

3、防护区的维护结构不能达到0.5小时的耐火极限及1200Pa的耐压极限。

4、储油间未设置呼吸阀、通气管道。

5、气体灭火控制盘系统电源不能满足同时启动气体灭火装置的要求。

6、控制中心不能对气体灭火区域设备进行联动控制。

7、气体灭火防护区未设置手自动转换开关。

8、配电房未设置气体灭火。

三、火灾自动报警系统

火灾报警系统漏设区域:

1、超高层建筑的室内住户部分未设置探测器。

2、强弱电井设置探测器。

3、水泵房、消防控制中心,各类设备用房设置探测器。

4、公共部位未设置楼层显示器。

5、厨房内未设置可燃气体探测器。

消防管线:

1、与消防有关的所有线路明配钢管未刷防火涂料或防火涂料涂刷不均匀。

2、与设备连接处的金属软管未到位。

3、明配及吊顶内线盒未上盖板。

4、吊顶内部分导线未穿管。

联动控制及相关功能不齐全:

1、门禁系统未进行断电控制。

2、常开电动防火门未联动控制。

3、单向逃生锁未联动控制。

消防联动控制系统逻辑关系混乱:

1、相应区域探测器报警,对应区域的正压送风机未启动。

2、一台风机负担多个防烟分区时,防烟分区内探测器报警,所有风口都打开。

3、手动打开排烟口,正压送风口,相应的风机未启动。

4、非消防断电及应急照明强投未编入联动关系。

5、中庭区域报警时,各层卷帘门未启动。

6、大空间探测装置如双波段、光截面及线形探测器报警时未联动相关常规火灾报警系统。

7、消防补风机未编入火灾时启动的联动关系。

8、排烟风机入口处排烟阀门未与排烟风机连锁。

控制中心:

1、引入火灾报警控制器的导线未绑扎成束,未标明编号。

2、控制设备接地支线小于4mm²。

3、控制设备背后距墙操作距离小于1米。

4、CRT未完善,外部设备报警后CRT界面无反应。

5、消防控制主机存在屏蔽和故障点位。

消防电话系统:

1、主机不能进行分机呼叫。

2、消防外线电话未设置。

3、电梯机房、重要与消防有关的未设备用房未设置电话分机。

4、消防电话分机安装不牢固,电话分机安装位置不合理。

四、其他

1、 验收范围内的土建、装修工作未完。

2、验收范围内的机电安装相关工作未完。

3、市政供电,供水未到位。

4、柴油发电机不能启动或自投功能未实现。

5、消防电梯按钮及三方通话未完成。

6、未按消防标识化相关要求制作标示标牌。

7、PVC 管穿越楼层部位未设置阻火圈。

8、建筑灭火器、消防水带、水枪等未布置到位。

9、未按相关要求设置逃生门锁(重庆地标)。

10、部分设备用房、电梯机房未设置应急照明,消防控制室及重要设备用房应急照明照度不够。




Revit新建族的特殊教程与应用:Revit关于新建楼板、屋顶等需要绘制路径或边界的构件

    文章来源:

    【柏慕联创BIM技术服务,文/胡林】

    在项目中新建楼板、屋顶时最好不要在其创建状态下进行,容易出错。

    这种情况下想保存新建的屋顶必须在编辑完成后绘制一个屋顶,然后在选项卡中选“”如果直接勾选“”,之前新建的楼板就不会保存。

    正确新建屋顶的方法是在项目浏览器的族文件下面选中屋顶族,单击右键进行新建。

    其实不管是新建哪种族类型,在项目浏览器的“族”中进行新建,既快捷又不会出错。





    免费Revit教学视频










revit如何建地形?Dynamo利用图像创建Revit中地形的方法

    文章来源:BIMproject 王冯聪

    Dynamo创建地形的大致思路是使用若干个点,根据其位置及高度来创建地形;下面来看看具体的操作步骤;

    1、提取地形图片的颜色,作为创建地形的高度数据值;

    2、创建点阵,根据高度值创建地形;

    3、创建好的节点图及地形图如下:





    免费Revit教学视频










revit怎么画管道图?REVIT小技巧——管道图例设置

    在我们Revit建模时有时会遇到需要区分管道的情况,这里我们来学习一下如何设置管道图例。

    1)点击“分析”选项卡中的管道图例,将其放置在绘图区域的任意位置,弹出“选择颜色方案”对话框,点击确定。

    2)分别画出不同尺寸的管道,自动生成图例。

    3)当需要非尺寸类型的图例时,可以选中“颜色填充图例”,点击“修改/管道颜色填充图例”选项卡内的“方案”面板中的“编辑方案命令”。

    4)在弹出的“编辑颜色方案”中设置需要的内容以区分管道。





    免费Revit教学视频










revit图元怎么改颜色?Revit巧换外观颜色—图元

    在上面章节中,我们讲述到换色技巧前三个技巧,按优先等级是:过滤器>模型类别>图元材质,图元材质更改的是此类型材质,模型类别更改的是所有墙的材质,过滤器则可以按照需求过滤更改,我们下面讲述的替换图元,可以按图元构件更改,也是我们这四个技巧中,最快捷、最方便的。

    替换图元

    同样以系统墙为例,选择图元右键,弹出对话框,如图1所示:

    (图1)

    ①第一步:点击替换图中的图元;

    ②第二补:选择按图元;

    弹出对话框,如图2所示:

    (图2)

    ①表面填充图案:设置颜色、填充图案;

    ②截面图案:设置颜色、填充图案;

    (注:表面填充颜色与截面填充颜色不一致,这样效果才更明显)

    点击确定,在三维视图中,借助剖面框,可以看到颜色区分,如图3所示:

    (图3)





    免费Revit教学视频










Revit怎么导出CAD?Revit如何导出带剖面线的CAD图纸

    1、点击Revit的图标导出—CAD格式—DWG。

    2、在DWG导出属性栏中点击“…”按钮

    3、将选项栏中的√全部取消。

    4、保存为CAD图纸dwg格式,点击确定。

    5、打开所保存的CAD图纸,就可以看到剖面线了。





    免费Revit教学视频










revit怎么设置工作平面?Revit MEP中参照平面当工作平面定位的用法

    【柏慕联创BIM技术服务,文/胡林】

    问题:在MEP中当画到较多吸顶构件,如灯,探测器,没有顶时如何实现统一控制其标高呢?

    对于这个情况,其实用到参照平面是最佳选择,如下图,M_200F热探测器的放置,在放置时默认是旋转在垂直面上的,我们选择旋转在工作平面上。

    进入面视面图,绘制一个参照平面,给参照平面添加一个名称——热探测器定位2600,并把参照平面的高度改成2600.如下图所示:

    回到平面,选中刚画的探测器,在上下文选项卡中点开编辑工作平面选项,把工作平面名称改成我们刚新建的参照平面如右图所示:

    这样就完成了探测器的定位,以后直接改参照平面的高度就可以决定所有在此参照平面上定位的构件了。





    免费Revit教学视频










revit画建筑墙怎么画?Revit实操小技巧之建筑墙的创建与绘制

    建筑墙的创建与绘制

    在建筑项目文件的标高和轴网基础上,开始创建建筑模型

    图1保存建筑模型项目文件

    (1)在“JHC—22#A—1.0”建筑项目文件中链接Revit结构项目模型文件—“JHC—22#S—1.0”,单击“插入—Revit链接”命令,在弹出的“管理链接”窗口中点击“添加”,选择对应的结构项目文件“JHC—22#S—1.0”,点击“打开”即可,如图2所示

    图2链接Revit文件

    (2)切换至标准层“7F”(七层)结构平面视图“A—7F—17.600”,检查并设置结构平面视图“属性”面板中“规程”为“建筑/协调”。

    单击功能区“建筑—墙—建筑墙”命令,自动切换至“修改|放置墙”上下文选项80卡中,在类型选择器中选择“常规—200mm”的墙类型,与结构柱、结构梁族类型复制方法相同,点击属性栏“编辑类型”,在弹出的“类型属性”对话框中选择此类型进行复制并命名为“300—加气混凝土砌块”,点击“编辑”进入“编辑部件”窗口,在弹出的材质浏览器中搜索到名称为“混凝土砌块”的材质,复制并改为“—加气混凝土砌块”,单击“确定”按钮并将厚度改为“300”,如图345所示

    图3建筑墙命令

    图4建筑墙类型复制

    图5材质的添加

    (3)选项栏和属性栏如图6设置,“高度:A—8F—20.400”“定位线:墙中心线”,不勾选“链”和“半径”,“偏移量”为“0”;“底部限制条件:A—7F—17.600”“顶部约束:直到标高:A—8F—20.400”,绘制方式选择合适的方式,此处为“直线”,然后在建筑平面视图中依照CAD底图进行墙体的绘制

    (4)如图6所示,需调节墙体的上、下高度。此处有两种方法,一种是选中绘制好后的墙体,分别点击上/下显示出的“小三角”进行移动,移动到梁下紧贴梁后,会有预览虚线可以看到,按<ESC>键退出即完成墙体的调整,另一种方法是采用“对齐”命令调整,此处不展开叙述,调整好后的墙体,如图7、图8所示

    图6选项栏和属性栏设置

    图7调节墙体的高度

    图8墙体绘制完成

    将本层加气块混凝土墙、隔墙及外保温墙用同样方法创建出所对应的合适类型,然后添加材质、修改厚度,绘制并调整墙体,最终完成本层墙体的创建,相关参数如表如下

    相关墙体添加材质操作如图9~图11所示

    图9“涂料饰面外保温墙”添加材质

    图10“轻钢龙骨涂装板墙”添加材质

    图11加气混凝土砌块”添加材质

    (5)墙体绘制完成后,如图12所示

    图12墙体绘制完成后模型





    免费Revit教学视频










Revit无法应用fuzor怎么办?REVIT鸿业机电安装、FUZOR插件冲突如何解决

文章来源:技术研发中心BIM中心

我们用REVIT进行建模时,为了方便操作,提高建模效率,会安装很多插件。比如,机电翻模插件“鸿业机电安装”,漫游渲染插件“fuzor”等等。

插件安装过多会使插件之间产生冲突。今天解决的问题就是“鸿业机电安装”与“fuzor”的冲突。

当REVIT中有“fuzor”无“鸿业机电安装”插件时,fuzor在工具栏正常显示。当安装“鸿业机电安装”插件后,启动REVIT,会弹出一个对话框(如图一),并且与“鸿业机电安装”相关的选项卡出现在REVIT工具栏中,而fuzor在工具栏消失。

    图一

    这就是两个插件产生的冲突。

我们可以用以下办法解决这个问题。

工具栏显示fuzor,不显示与“鸿业机电安装”相关的选项卡:双击“鸿业机电安装”软件,出现(如图二)的启动界面,将此界面上面的对勾取消,然后等待REVIT的打开。REVIT打开之后,关掉REVIT,然后重新启动REVIT即可。

工具栏显示与“鸿业机电安装”相关的选项卡,不显示fuzor:双击“鸿业机电安装”软件,出现(如图二)的启动界面,将此界面上面的对勾保留,然后等待REVIT的打开。REVIT打开之后,关掉REVIT,然后重新启动REVIT即可。

    图二

    编辑:王祥祥、李志伟、

审核:邓承婷




revit怎么开楼板洞?在Revit中将楼板开洞的方法集合

    文章来源:学天BIM学院

    步骤图文详解

    1、直接编辑楼板。

    ①点击一块楼板,然后点击修改选项卡里的编辑边界,进入编辑模式。

    ②绘制洞口形状,然后点击完成。

    2、用竖井命令

    点击建筑选项卡里的竖井命令,绘制出洞口形状,设置好高度,然后点击完成。

    3、使用面洞口或垂直洞口命令创建

    点击建筑选项卡里的面洞口或者垂直洞口命令,然后点击楼板,绘制完洞口形状之后,点击完成。

    4、通过内建模型创建空心形状剪切楼板来创建洞口

    ①点击建筑选项卡里的构件按钮旁下拉小三角菜单中的内建模型,类型选择为常规模型,名称命名为洞口。

    ②点击创建选项卡里的空心形状的空心拉伸命令,绘制出洞口形状,设置好拉伸高度,点击完成。

    ③点击修改选项卡里的剪切命令,然后点击空心形状和楼板,这样楼板就会被剪切了。

    以上就是教给大家创建洞口的四种方法,你学会了吗?





    免费Revit教学视频
