1)一般情况下，我们移动管道或者设备的时候会选择移动按钮（MV）来操作，如图所示：

    2)用对齐方式快速移动：

    选择想要进行移动的图元（被选中的图元会高亮显示）。

    再点击”对齐”按钮。

    选择图元想要移动到的位置的边，再选择图元的边，即完成图元的快速移动。

选择图元

    点击对齐按钮

    选择想要的对齐位置

    选择该图元的边

    完成移动

    来源：启安贝姆

    免费Revit教学视频。

    Revit中基于墙的屋顶创建悬梁

    1：在上方任务栏选项的建筑选项中点击选屋顶里的迹线屋顶。

    2：在绘制面板上选择拾取墙在屋顶上进行绘制。

    3：绘制完成后在属性栏上方中将两边的屋顶的点掉自定义坡度的选项。

    4：点击需要悬挑的屋顶边，在任务栏下方与属性栏中间左上方的位置有一栏悬挑，在右边的方框中输入需要悬挑指定的一个值。如下图将悬挑值改为2000，然后在任务栏中将自定义坡度更改到合适位置，悬挑就绘制完成了。

    免费Revit教学视频。

    步骤图文详解：

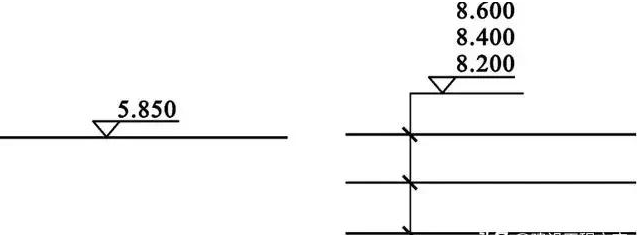

    1、选择一个立面，双击进入，选中标高，然后在项目浏览器中找到对应的族，右键点击编辑，进入到族编辑界面。

    2、点击立面标签，然后点击编辑标签。

    3、在编辑标签界面，点击标签参数“立面”，然后点击修改参数。将其中的舍入以及单位修改成“两个小位”和“m”。

    4、将其载入到项目中，点击覆盖其现有版本。这样就是修改完成了。

    免费Revit教学视频。

Revit软件一直是BIM软件的主流之一，其强大的功能和易于操作，使许多企业和个人作为了解BIM工具的首选，今天我会为您介绍Revit的功能吗?软件是什么?

一、参数化组件

Revit使用参数组件，允许设计人员将建筑物设计成构成BIM数据库一部分的组件，包括2D标记组件、3D建筑物组件等等。组件有自己的参数，而携带复杂参数的组件比传统的二维CAD存储更多的数据。设计器输入的参数将成为组件更改的数据，例如图表中的列组件。设计者可以直接改变组件的材质和尺寸，生成新的组件，帮助用户快速设计。

二、组件关联性

大多数组件都保存在Revit,和相关的组件将由用户改变改变,不需要手动更改,使得设计师在修改设计更方便。例如，墙壁、地板、柱子和横梁将自动移动到修改后的高度，从而消除了复杂的手工过程。

三、工作共享

REVIT三大专业分类软件具有相同的基础设施和文件兼容，设计人员可以直接将设计文件传递到设计师的下一阶段的后续设计中，而不必担心文件的格式。也可以使用工作分担,由一个中央服务器的设计文件,例如,设计师可以直接使用互联网访问文件,当有一个设计团队发生变化时,服务器将会实时更新所有相关设计文件,确保所有的设计团队。

[ RevIT软件]基本上包括以下软件：

I. version architecture:

建筑是致力于建筑设计，主要集中在建筑外观和室内设计，如室内家具和设备的规划。设计成果可以丰富多彩的方式呈现，为设计师提供更多的视觉表现。

二、Revit Structure：

结构设计对建筑结构特别,您可以使用强化,结构、钢骨和关节的偏见和派生设计结构分析软件的结构分析结果。

三、Revit MEP：

MEP致力于建筑机电及空调设计。它提供各种机电设备和管道部件。其管道连接功能使机电设计人员能够进行更详细的管道设计。

范围与定义：

根据质检总局关于修订《特种设备目录》的公告（2014年第114号）：

打开凤凰新闻，查看更多高清图片

特种设备目录：

代码：1000，种类：锅炉。锅炉，是指利用各种燃料、电或者其他能源，将所盛装的液体加热到一定的参数，并通过对外输出介质的形式提供热能的设备，其范围规定为设计正常水位容积大于或者等于30L，且额定蒸汽压力大于或者等于0.1MPa（表压）的承压蒸汽锅炉；出口水压大于或者等于0.1MPa（表压），且额定功率大于或者等于0.1MW的承压热水锅炉；额定功率大于或者等于0.1MW的有机热载体锅炉。

类别：承压蒸汽锅炉（1100）、承压热水锅炉（1200）、有机热载体锅炉（1300）（有机热载体气相炉1310、有机热载体液相炉1320）。

代码：2000，种类：压力容器。压力容器，是指盛装气体或者液体，承载一定压力的密闭设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体和最高工作温度高于或者等于标准沸点的液体、容积大于或者等于30L且内直径(非圆形截面指截面内边界最大几何尺寸)大于或者等于150mm的固定式容器和移动式容器；盛装公称工作压力大于或者等于0.2MPa（表压），且压力与容积的乘积大于或者等于1.0MPa•L的气体、液化气体和标准沸点等于或者低于60℃液体的气瓶；氧舱。

类别：固定式压力容器（2100）：超高压力容器（2110）、第三压力容器（2130）、第二压力容器（2150）、第一压力容器（2170）。

移动式压力容器（2200）、气瓶（2300）、氧舱（2400）。

具体分类参照：TSG21-2016《固定式压力容器安全技术监察规程》（含第1号修改单2021年1月4日发布）

代码：8000，种类：压力管道。压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压），介质为气体、液化气体、蒸汽或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体，且公称直径大于或者等于50mm的管道。公称直径小于150mm，且其最高工作压力小于1.6MPa（表压）的输送无毒、不可燃、无腐蚀性气体的管道和设备本体所属管道除外。其中，石油天然气管道的安全监督管理还应按照《安全生产法》、《石油天然气管道保护法》等法律法规实施。

类别：长输管道（8100）：输油管道8110、输气管道8120；

公用管道（8200）：燃气管道8210、热力管道8220；

工业管道（8300）：工艺管道8310、动力管道8320、制冷管道8330；

压力管道元件（7000）：压力管道管子（7100）包括有：无缝钢管7110、焊接钢管7120、有色金属管7130、球墨铸铁管7140、复合管7150、非金属材料管71F0；

压力管道管件（7200）：非焊接管件（无缝管件）7210、焊接管件（有缝管件）7220、锻制管件7230、复合管件7270、非金属管件72F0；

压力管道阀门（7300）：金属阀门7320、非金属阀门73F0、特种阀门73T0；

压力管道法兰（7400）：钢制锻造法兰7410、非金属法兰7420；

补偿器（7500）：金属波纹膨胀节7510、旋转补偿器7530、非金属膨胀节75F0；

压力管道密封元件（7700）：金属密封元件7710、非金属密封元件770F0；

压力管道特种元件（7T00）：防腐管道元件7T10、元件组合装置7TZ0；

代码：3000，种类：电梯。电梯，是指动力驱动，利用沿刚性导轨运行的箱体或者沿固定线路运行的梯级（踏步），进行升降或者平行运送人、货物的机电设备，包括载人（货）电梯、自动扶梯、自动人行道等。非公共场所安装且仅供单一家庭使用的电梯除外。

曳引与强制驱动电梯（3100）：曳引驱动乘客电梯3110、曳引驱动载货电梯3120、强制驱动载货电梯3130；

液压驱动电梯（3200）：液压乘客电梯3210、液压载货电梯3220；

自动扶梯与自动人行道（3300）：自动扶梯3310、自动人行道3320；

其它类型电梯（3400）：防爆电梯3410、消防员电梯3420、杂物电梯3430；

代码：4000，种类：起重机械。起重机械，是指用于垂直升降或者垂直升降并水平移动重物的机电设备，其范围规定为额定起重量大于或者等于0.5t的升降机；额定起重量大于或者等于3t（或额定起重力矩大于或者等于40t·m的塔式起重机，或生产率大于或者等于300t/h的装卸桥），且提升高度大于或者等于2m的起重机；层数大于或者等于2层的机械式停车设备。

类别：桥式起重机4100、门式起重机4200、塔式起重机4300、流动式起重机4400、门座式起重机4700、升降机4800、缆索式起重机4900、桅杆式起重机4A00、机械式停车设备4D00及相关子类别。

代码：6000，种类：大型游乐设施。大型游乐设施，是指用于经营目的，承载乘客游乐的设施，其范围规定为设计最大运行线速度大于或者等于2m/s，或者运行高度距地面高于或者等于2m的载人大型游乐设施。用于体育运动、文艺演出和非经营活动的大型游乐设施除外。

类别：观览车类6100、滑行车类6200、架空游览车类6300、陀螺类6400、飞行塔类6500、转马类6600、自控飞机类6700、赛车类6800、小火车类6900、碰碰车类6A00、滑道类6B00、水上游乐设施6D00、无动力游乐设施6E00及相关子类别。

代码：5000，种类：场（厂）内专用机动车辆。场（厂）内专用机动车辆，是指除道路交通、农用车辆以外仅在工厂厂区、旅游景区、游乐场所等特定区域使用的专用机动车辆。

机动工业车辆5100、非公路用旅游观光车辆5200；安全附件F000及子类别。

代码：9000，种类：客运索道。客运索道，是指动力驱动，利用柔性绳索牵引箱体等运载工具运送人员的机电设备，包括客运架空索道、客运缆车、客运拖牵索道等。非公用客运索道和专用于单位内部通勤的客运索道除外。

类别：客运架空索道9100、客运缆车9200、客运拖牵索道9300及子类别。

防爆空调、防爆通风设备等。

《中华人民共和国特种设备安全法》2013年：

第二章 生产、经营、使用

第一节 一般规定

第十三条 特种设备生产、经营、使用单位及其主要负责人对其生产、经营、使用的特种设备安全负责。特种设备生产、经营、使用单位应当按照国家有关规定配备特种设备安全管理人员、检测人员和作业人员，并对其进行必要的安全教育和技能培训。

第十四条 特种设备安全管理人员、检测人员和作业人员应当按照国家有关规定取得相应资格，方可从事相关工作。特种设备安全管理人员、检测人员和作业人员应当严格执行安全技术规范和管理制度，保证特种设备安全。

第十五条 特种设备生产、经营、使用单位对其生产、经营、使用的特种设备应当进行自行检测和维护保养，对国家规定实行检验的特种设备应当及时申报并接受检验。

第十六条 特种设备采用新材料、新技术、新工艺，与安全技术规范的要求不一致，或者安全技术规范未作要求、可能对安全性能有重大影响的，应当向国务院负责特种设备安全监督管理的部门申报，由国务院负责特种设备安全监督管理的部门及时委托安全技术咨询机构或者相关专业机构进行技术评审，评审结果经国务院负责特种设备安全监督管理的部门批准，方可投入生产、使用。国务院负责特种设备安全监督管理的部门应当将允许使用的新材料、新技术、新工艺的有关技术要求，及时纳入安全技术规范。

第十七条 国家鼓励投保特种设备安全责任保险。

第二节 生产

第二十二条 电梯的安装、改造、修理，必须由电梯制造单位或者其委托的依照本法取得相应许可的单位进行。电梯制造单位委托其他单位进行电梯安装、改造、修理的，应当对其安装、改造、修理进行安全指导和监控，并按照安全技术规范的要求进行校验和调试。电梯制造单位对电梯安全性能负责。

第二十三条 特种设备安装、改造、修理的施工单位应当在施工前将拟进行的特种设备安装、改造、修理情况书面告知直辖市或者设区的市级人民政府负责特种设备安全监督管理的部门。

第二十四条 特种设备安装、改造、修理竣工后，安装、改造、修理的施工单位应当在验收后三十日内将相关技术资料和文件移交特种设备使用单位。特种设备使用单位应当将其存入该特种设备的安全技术档案。

第二十五条 锅炉、压力容器、压力管道元件等特种设备的制造过程和锅炉、压力容器、压力管道、电梯、起重机械、客运索道、大型游乐设施的安装、改造、重大修理过程，应当经特种设备检验机构按照安全技术规范的要求进行监督检验；未经监督检验或者监督检验不合格的，不得出厂或者交付使用。

第三节 经营

第二十七条 特种设备销售单位销售的特种设备，应当符合安全技术规范及相关标准的要求，其设计文件、产品质量合格证明、安装及使用维护保养说明、监督检验证明等相关技术资料和文件应当齐全。特种设备销售单位应当建立特种设备检查验收和销售记录制度。禁止销售未取得许可生产的特种设备，未经检验和检验不合格的特种设备，或者国家明令淘汰和已经报废的特种设备。

第二十八条 特种设备出租单位不得出租未取得许可生产的特种设备或者国家明令淘汰和已经报废的特种设备，以及未按照安全技术规范的要求进行维护保养和未经检验或者检验不合格的特种设备。

第二十九条 特种设备在出租期间的使用管理和维护保养义务由特种设备出租单位承担，法律另有规定或者当事人另有约定的除外。

第三十条 进口的特种设备应当符合我国安全技术规范的要求，并经检验合格；需要取得我国特种设备生产许可的，应当取得许可。进口特种设备随附的技术资料和文件应当符合本法第二十一条的规定，其安装及使用维护保养说明、产品铭牌、安全警示标志及其说明应当采用中文。特种设备的进出口检验，应当遵守有关进出口商品检验的法律、行政法规。

第三十一条 进口特种设备，应当向进口地负责特种设备安全监督管理的部门履行提前告知义务。

第四节 使用

第三十五条 特种设备使用单位应当建立特种设备安全技术档案。安全技术档案应当包括以下内容：

（一）特种设备的设计文件、产品质量合格证明、安装及使用维护保养说明、监督检验证明等相关技术资料和文件；

（二）特种设备的定期检验和定期自行检查记录；

（三）特种设备的日常使用状况记录；

（四）特种设备及其附属仪器仪表的维护保养记录；

（五）特种设备的运行故障和事故记录。

第三十六条 电梯、客运索道、大型游乐设施等为公众提供服务的特种设备的运营使用单位，应当对特种设备的使用安全负责，设置特种设备安全管理机构或者配备专职的特种设备安全管理人员；其他特种设备使用单位，应当根据情况设置特种设备安全管理机构或者配备专职、兼职的特种设备安全管理人员。

第三十八条 特种设备属于共有的，共有人可以委托物业服务单位或者其他管理人管理特种设备，受托人履行本法规定的特种设备使用单位的义务，承担相应责任。共有人未委托的，由共有人或者实际管理人履行管理义务，承担相应责任。

第三十九条 特种设备使用单位应当对其使用的特种设备进行经常性维护保养和定期自行检查，并作出记录。特种设备使用单位应当对其使用的特种设备的安全附件、安全保护装置进行定期校验、检修，并作出记录。

第四十三条 客运索道、大型游乐设施在每日投入使用前，其运营使用单位应当进行试运行和例行安全检查，并对安全附件和安全保护装置进行检查确认。电梯、客运索道、大型游乐设施的运营使用单位应当将电梯、客运索道、大型游乐设施的安全使用说明、安全注意事项和警示标志置于易于为乘客注意的显著位置。公众乘坐或者操作电梯、客运索道、大型游乐设施，应当遵守安全使用说明和安全注意事项的要求，服从有关工作人员的管理和指挥；遇有运行不正常时，应当按照安全指引，有序撤离。

第四十四条 锅炉使用单位应当按照安全技术规范的要求进行锅炉水（介）质处理，并接受特种设备检验机构的定期检验。从事锅炉清洗，应当按照安全技术规范的要求进行，并接受特种设备检验机构的监督检验。

第四十五条 电梯的维护保养应当由电梯制造单位或者依照本法取得许可的安装、改造、修理单位进行。电梯的维护保养单位应当在维护保养中严格执行安全技术规范的要求，保证其维护保养的电梯的安全性能，并负责落实现场安全防护措施，保证施工安全。电梯的维护保养单位应当对其维护保养的电梯的安全性能负责；接到故障通知后，应当立即赶赴现场，并采取必要的应急救援措施。

第四十六条 电梯投入使用后，电梯制造单位应当对其制造的电梯的安全运行情况进行跟踪调查和了解，对电梯的维护保养单位或者使用单位在维护保养和安全运行方面存在的问题，提出改进建议，并提供必要的技术帮助；发现电梯存在严重事故隐患时，应当及时告知电梯使用单位，并向负责特种设备安全监督管理的部门报告。电梯制造单位对调查和了解的情况，应当作出记录。

第四十七条 特种设备进行改造、修理，按照规定需要变更使用登记的，应当办理变更登记，方可继续使用。

第四十八条 特种设备存在严重事故隐患，无改造、修理价值，或者达到安全技术规范规定的其他报废条件的，特种设备使用单位应当依法履行报废义务，采取必要措施消除该特种设备的使用功能，并向原登记的负责特种设备安全监督管理的部门办理使用登记证书注销手续。前款规定报废条件以外的特种设备，达到设计使用年限可以继续使用的，应当按照安全技术规范的要求通过检验或者安全评估，并办理使用登记证书变更，方可继续使用。允许继续使用的，应当采取加强检验、检测和维护保养等措施，确保使用安全。

特种设备检验工作的性质：

使用环节是安全监察的中心和关键；

特种设备只有在使用中才能发挥其使用价值。

使用环节上承设计、制造、安装，下启检验、维修(保养)和改造；

设计、制造、安装是“先天”造就特种设备的品质，检验、维修和改造是“后天”保证特种设备的功能。

只有使用才能实现特种设备的内在品质和功能。

维修(保养)环节是特种设备使用环节的保证和必要辅助；只有切实做好特种设备的维修(保养)工作，才能预防和减少特种设备事故的发生，确保特种设备的品质和寿命得以延续。

检验环节是对特种设备使用和维修(保养)环节运行品质的验证；检验环节是对特种设备安全状态的确认；检验环节是保证特种设备处于良好运行状态的一道有力的防线。

做好使用和维修(保养)环节的工作，才能从根本上保证特种设备的安全运行。

本文组稿：暖通南社。2021年1月28日编辑。

    文章来源：BIM情报局

    “有小伙伴私信小编说经常做管综时，链接的建筑结构模型把管线都挡住了，小伙伴说自己一直采用的方法是隐藏建筑结构模型，需要的时候在显示出来。今天小编为大家整理了一个不用隐藏建筑结构模型方法！

    请注意查收！！！

    接下来我们就一起来操作一下吧！

    亲爱的小伙伴们，在我们的日常工作中，我们BIM技术人员，在做BIM的机电优化时，经常会做管综优化。而做管综优化时我们会将机电模型链接进土建模型中，建筑模型经常会遮挡住机电管线，而大家对于这个解决这个问题的方法也各不相同。

    今天我们就共同探讨下这个问题吧，希望可以提高大家管综优化的质量及速度。

    1.首先打开一个机电综合项目，观察到的是土建模型把大部分机电管线遮挡住了。

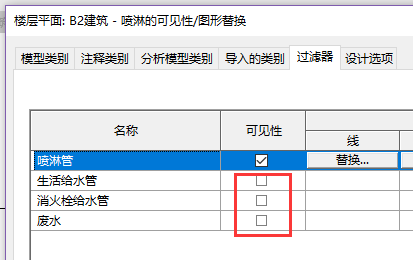

    2.我们可以打开视图样板，找到V/G替换模型，点击编辑，打开可见性/图形替换。没有设置视图样板的项目直接点击可见性/图形替换或使用快捷键打开就可以了（可见性/图形替换快捷键：vv）。

    3.我们在模型类别中找到墙，设置透明度40-80%，颜色可以根据自己的喜好选择，这块我选择绿色（在这里我就不全部设置了，大家可以根据构件的类型继续设置其他的构件的透明度及颜色）。

    4.小提示：如果部分建筑或结构构件对自己做管综没有帮助，还阻挡视线，可以取消显示（去掉√）。

    5.最后，我们点击应用，确定，这样我们就可以看到建筑里面的机电部分了。

    免费Revit教学视频。

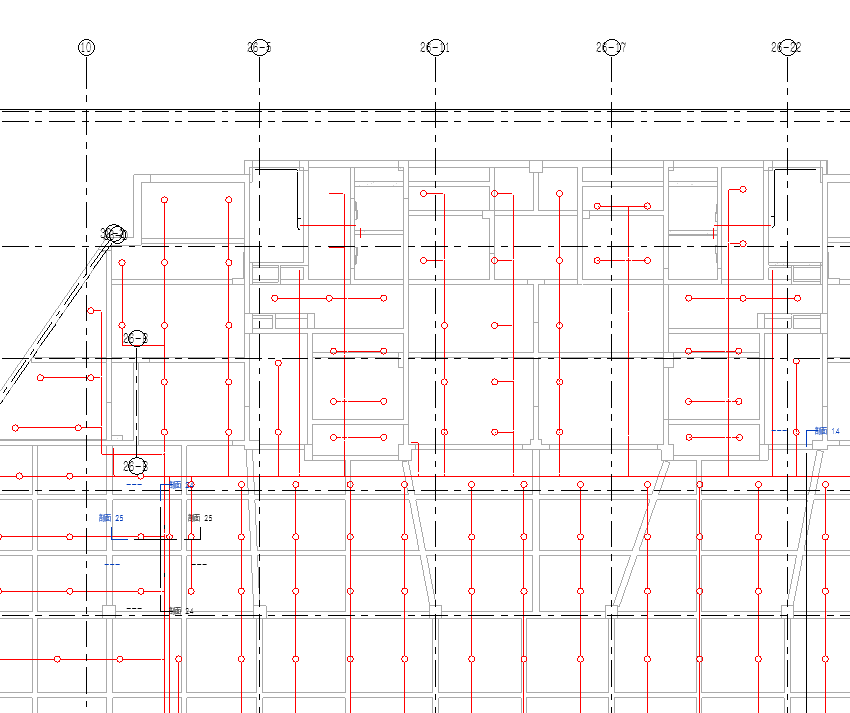

在Revit中出机电图纸的时候，怎么改变立管二维表达的大小？首先找到系统选项卡下的机械，如下图：

点击机械右边的小箭头，会出现一个对话框，如下图：

选择管道设置，然后找到最后一个选项，如下图：

此时默认的管道升降注释尺寸为1.0mm，然后我们将它该成3mm，如下图：

我们很明显的看到，立管的二维表达变大了。所以，我们可以根据出图的要求，随意改变立管的二维表达的大小。

    文章来源：科度BIM   图/文：丹丹

    弧形幕墙的绘制

    在Revit建模中，我们所使用到的幕墙，其嵌板是一块平直的，很难绘制出弧形幕墙，并且绘制出来的弧形幕墙，效果极差，不尽人意。如图1所示：

    （图1）

    如何去解决这个问题呢？让我们接下来为大家讲解一下。

    首先，新建一个常规墙体类型，将其结构厚度改为“6mm”，其材质更改为“玻璃”，如图2所示：

    （图2）

    然后，选中幕墙，点击“编辑类型”，将其“幕墙嵌板”更改替换为我们刚刚所做好的常规墙体，如图3所示：

    （图3）

    按以上操作，设置完成后。我们的弧形幕墙就制作完成，如图4所示：

    （图4）

    免费Revit教学视频。

    提出问题：

    设备与管线的连接时出现布管系统配置找不到匹配的管段的警告，导致无法连接。

    如下图：

    解决办法：

    这时我们需要查看设备连接件（选中设备进行族编辑）的管径数值，与其所连接管道的管径列表中是否也具备这一数值。若无则需要选中管道新建该管径数值。即可实现设备连管道。具体操作请依据以下图片：

    Step1：

    Step2：

    Step3：

    Step4：

    Step5：

    免费Revit教学视频。

    Revit风管绘制干货技巧分享

    您知道绘制时风管尺寸是大小如何设置的吗？

    我们绘制风管时其安装高度如何修改？

    绘制水平风管及立管绘制是怎么完成的？

    不同风管管径大小的对正方式有哪几种？

    为什么绘制风管时总是会产生多余管件？

    1、风管尺寸

    【系统】→【风管】，修改放置界面跳出可修改风管尺寸，与属性浏览器相关数据可联动修改，如图1所示。

    图1

    2、风管高度

    【系统】→【风管】，修改放置界面跳出可修改风管高度，与属性浏览器相关数据可联动修改，如图2所示。

    图2

    3、绘制水平风管及立管方法

    a.绘制水平风管通过修改放置界面宽度/高度数值完成风管变径尺寸修改及绘制，如图3所示。

    图3

    b.绘制立管风管启动绘制风管前设置并修改偏移高度数值，完成立管绘制，偏移数值小于原始高度为向下翻弯，大于原始高度为向上翻弯，如图4所示。

    图4

    4、风管对正

    a.绘制前设置启动风管绘制命令后出现对正设置，有9种对正方式可选择，如图5所示。

    图5

    水平对正：以风管起始点鼠标方向为依据，风管的“中心”“左”“右”设置为参照对齐，使风管部分边缘线水平对齐，如图6所示。

    图6

    垂直对正：以风管垂直方向为判断依据，风管的“中”“底”“顶”设置为参照对齐，使风管部分边缘线水平对齐，如图7所示。

    图7

    b.绘制时修改已绘制完成风管可修改风管对正方式，9种对正方式可选择，如图8所示。

    图8

    以九宫格图标显示风管的对正方式，通过点击可修改，控制点作为对正参照端点，以箭头方式显示，如图9所示。

    图9

    5、风管自动连接

    风管绘制前或者过程中，可以选择打开或者关闭自动连接按钮。

    选择打开“自动连接”可实现连接相同高程的风管，自动生成三通或者四通管件。

    绘制不同系统风管相同高程时，请关闭“自动连接”，以避免生成不必要的三通或者四通管件，如图10所示。

    图10

    免费Revit教学视频。

    文章来源：TIUBIM

    如何设置子规程和父规程

    规程是在项目浏览器里按照计划对功能区域进行划分，如：01平面、02出图、03三维视图、04立面等；

    它包括“规程”和“子规程”，而子规程是为规程并创建几个分支；

    合理的分类有利于查看以及检查错误。

    我们做项目时，以结构专业为例，我们可以分结构柱、结构梁、结构板，然后可以看对应的平面/三维/立面视图。

    这个操作是通过设置”父、子规程”实现的。

    接下来让我们看一下是怎么设置的

    1.点击“管理”选项卡，选择“项目参数”。

    2.在“项目参数”对话框点击“添加”，分别新建两个名称：视图分类-父、视图分类-子。

    3.在“参数属性”对话框中：、

    a.“参数类型”选择“项目参数”，

    b.设置参数：

    名称(N):视图分类-父

    规程(D)：公共

    参数类型(T)：文字

    参数分组方式四(G)：文字

    类别(C)：“视图”，在其前面方框打个“√”

    视图分类-子，用此同样的步骤方法。

    4.在“视图”选项卡，点击“用户界面”选项器里面的“浏览器组织”命令。

    5.在“浏览器组织”对话框中，点击“新建(N)”，创建一个名称“父/子规程”。

    6.点击“编辑”，出现“浏览器组织属性”对话框，选择“成组和排序”，分别设置如下：

    在成组条件(G)：视图分类-父

    否则按(B)：视图分类-子

    否则按(Y)：族与类型

    排序方式(D)：“视图名称”

    选择“升序”或者“降序”

    7.最后回到软件界面上，在项目浏览器中可以看到子规程和父规程的初识状态。

    8.在项目浏览器点击楼层平面里的任何一个视图名称，比如“场地”，在其属性选项板里输入：

    视图分类-父：结构

    视图分类-子：结构柱

    9.如图所示完成对应规程和子规程

    免费Revit教学视频。

    文章来源：BIMproject

    直线墙体开洞可以直接编辑轮廓，绘制洞口形状；但是曲面墙体开洞并没有那么简单，如下图所示，曲面墙体不能够编辑轮廓，可以通过“墙洞口”命令绘制，但是此工具只能绘制矩形洞口，其他形状的没法绘制；

    1.将视图切换至楼层平面视图，点击建筑选项卡下的“构件”面板展开，选择“内建模型”，在打开的对话框中将内建族类别选择为常规模型；

    2.创建一个与墙体相对的参照平面，并将其设置为创建形状的工作平面；

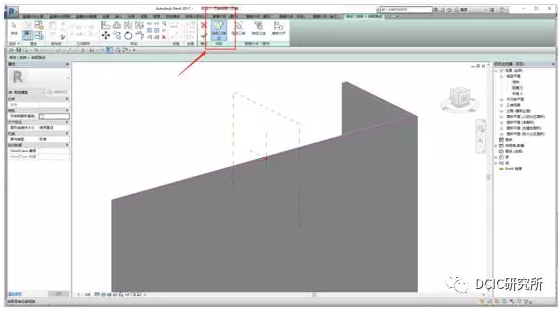

    3.在设置的工作平面上正确的位置创建空心拉伸形状，这样便可以选择任意形状进行剪切墙体；

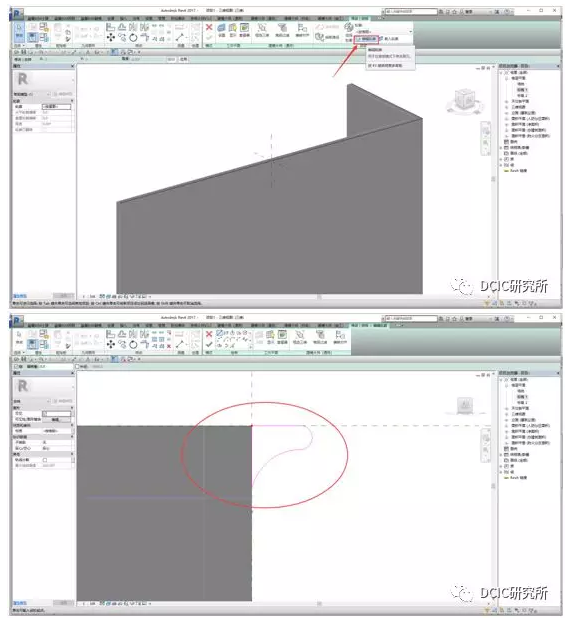

    4.拖拉空心形状大小位置保证与墙体相交，此时不要忙着点击完成，不然软件会报错，先将空心拉伸与墙体进行剪切在点击完成；

    若是没有剪切直接点击完成将会出现报错，点击取消，先剪切再次点击完成即可；

    免费Revit教学视频。

• 规范/图集名称：《市政基础设施项目监理机构人员配置标准（试行）》
• 实施日期：2021年3月
• 被替标准号：GB/T18915.2-2003

市政基础设施项目监理机构人员配置标准（试行）

标准全文

1 总 则

1.0.1 为规范合理配置项目监理机构监理人员，维护建设单位和工程监理单位公平权益，优化利用工程监理单位人力资源，规范工程监理单位项目监理机构人员配置行为，更好落实工程监理单位主体责任和项目总监理工程师质量安全终身责任，提升工程监理服务能力，保障工程质量安全，有效发挥项目建设投资效益，提高项目建设水平，依据监理规范、《建设工程监理合同（示范文本）》（GF-2012-0202）及工程建设有关法律、条例和部门规章，制定本标准。

1.0.2 本标准适用于施工阶段市政基础设施的新建、扩建、改建建设工程监理与相关服务活动，并可作为其招标投标、合同签订、考核评价、市场监督、企业内控等参考标准。对于在功能、用途、技术、管理等有特殊要求的建设工程项目，工程监理单位可参照本标准与建设单位在合同中另行约定。

1.0.3 本标准应与“工程监理工作标准体系”中监理服务内容、范围、质量、酬金、资源、评价等相关标准配套使用。

1.0.4 本标准已充分考虑了企业信息化、技术管理等方面对项目监理机构的支撑作用，为工程监理单位对项目监理机构人员配置的基本标准。工程监理单位应根据工程监理服务工作特点，综合考虑工程项目的类别、特点、规模、技术复杂程度、环境和监理取费等因素，明确项目监理机构监理人员
配备，数量应符合本标准。
1.0.5 本标准未包含监理规范规定之外的监理工作范围、工作内容和工作深度所需的人员数量和岗位。建设单位与工程监理单位可就此另行协商。

2 术 语

2.0.1 工程监理单位 construction project management enterprise

依法成立并取得建设主管部门颁发的工程监理企业资质证书，从事建设工程监理与相关服务活动的
服务机构。

2.0.2 建设工程监理 construction project management

工程监理单位受建设单位委托，根据法律法规、工程建设标准、勘察设计文件及合同，在施工阶段对建设工程质量、造价、进度进行控制，对合同、信息进行管理，对工程建设相关方的关系进行协调，并履行建设工程安全生产管理法定职责的服务活动。

2.0.3 相关服务 related service

工程监理单位受建设单位委托，按照建设工程监理合同约定，在建设工程勘察、设计、保修等阶段提供的服务活动。

2.0.4 项目监理机构 project management department

工程监理单位派驻工程负责履行建设工程监理合同的组织机构。

2.0.5 注册监理工程师 registered project management engineer

取得国务院建设主管部门颁发的《中华人民共和国注册监理工程师注册执业证书》，从事建设工程监理及相关服务等活动的人员。

2.0.6 总监理工程师 chief project management engineer

由工程监理单位法定代表人书面任命，负责履行建设工程监理合同、主持项目监理机构工作的注册
监理工程师。

2.0.7 总监理工程师代表 representative of chief project management

经工程监理单位法定代表人同意，由总监理工程师书面授权，代表总监理工程师行使其部分职责和权力，具有工程类注册执业资格或具有中级及以上专业技术职称、3年及以上工程实践经验并经监理业务培训的人员。

2.0.8 专业监理工程师 specialty project management engineer

由总监理工程师授权，负责实施某一专业或某一岗位的监理工作，有相应文件签发权，具有工程类注册执业资格或具有中级及以上专业技术职称、2年及以上工程实践经验并经监理业务培训的人员。

2.0.9 监理员 site supervisor

从事具体监理工作，具有中专及以上学历并经过监理业务培训的人员。

3 基本规定

3.0.1 工程监理单位实施监理时，应在施工现场派驻项目监理机构。项目监理机构的组织形式和规模，可根据建设工程监理合同约定的服务内容、服务期限，以及工程特点、投资规模、不同阶段、技术复杂程度、环境和监理服务费用等因素确定。

3.0.2 工程监理单位应定期或不定期对项目监理机构履行法律法规、标准规范和建设监理合同等情况进行监督，运用信息技术手段，构建技术、经济、法务、管理等支撑系统，确保项目监理机构合同管理、信息管理和监理成果资料管理等工作质量。

3.0.3 项目监理机构的监理人员应遵循适用、精简、高效的原则，由总监理工程师、专业监理工程师和监理员组成，且专业配套、监理人员数量应满足建设工程监理工作需要，必要时可设总监理工程师代表。

3.0.4 总监理工程师作为项目监理机构负责人，按照相关规定，不得将监理工作中不能委托的职责委托给总监理工程师代表；专业监理工程师、监理员应严格按照监理规范中所列明的基本职责内容履行职责。本标准中只规定了总监理工程师、专业监理工程师和监理员配置基本数量。

3.0.5 工程监理单位调换总监理工程师时，应征得建设单位书面同意；调换专业监理工程师时，总监理工程师应书面通知建设单位。

3.0.6 一名注册监理工程师可担任一项建设工程监理合同的总监理工程师，当需要同时在同一区域担任多项建设工程监理合同的总监理工程师时，应征得建设单位同意，且最多不得超过三项。在总监理工程师兼职情况下，项目监理机构应设总监理工程师代表。总监理工程师兼职在本标准配置表中用“（1）”统一表示。

3.0.7 本标准为工程监理单位履行监理职责，在施工高峰期项目监理机构应配备人数的基本标准。
工程监理单位可根据项目的特点、建筑物组成与布局、工作与交通条件、地区差异、合同约定、主管部门及建设单位对监理工作的要求等实际情况进行调整。但不得降低工作质量及影响监理工作的正常开展，更不得以低价竞标中标后减少监理人员数量、降低监理人员素质。

3.0.8 各地规章制度和建设单位要求超出监理规范范围增设监理人员的，未计入本标准。若需配置人员，其服务酬金需另行计算并在监理合同中事先约定。

3.0.9 工程监理单位应针对不同专业建设工程的专业特点、技术复杂程度、项目所在地域等因素，通过协商方式与建设单位确定监理服务报酬。监理服务报酬应能满足建设单位对项目监理机构人员配置岗位、人数、专业能力、服务效果等要求，确保项目监理机构人员能有效履行监理规范所规定的基本职责。

3.0.10 本标准可作为监理招投标、监理合同商签和监理工作质量检查评价等工作的参考依据。

3.0.11 本标准适用于施工实施阶段，即从工程开工至工程竣工验收完成或建设工程监理合同终止阶段。项目前期阶段、工程准备阶段及项目运营阶段工作内容不在本标准范围之内。

3.0.12 本标准中监理员不分专业，但应满足监理规范的执业要求。

3.0.13 分期开发建设的市政基础设施，人员配置可按当期建设规模或工程概算投资额，采用本标准中相应区间值配置项目监理机构人员。

4 市政基础设施项目监理机构人员配置

4.1 一般规定

4.1.1 本标准所指市政基础设施主要包括城市道路工程、给水排水工程、燃气热力工程、垃圾处理工程、地铁轻轨工程、风景园林工程等六类工程。

4.1.2 工程监理单位应根据市政基础设施专业技术要求和施工特点，配置具有相关专业技术能力的项目总监理工程师和专业监理工程师。其中，专业监理工程师的专业应为该工程类别的主导专业，其能力满足监理工作需要和本标准的要求。

4.2 城市道路工程

4.2.1 本标准所述城市道路工程是指城市快速路、主干路、城市互通式或分离式立交桥、城市桥梁、城市隧道以及次干路、支干路、人行天桥、地下通道工程等。

4.2.2 城市道路工程中隧道工程、桥梁（互通式、分离式立交桥）工程，存在着一定的专业技术复杂性和工作强度差异性，人员配置宜在表4-1 相应投资规模区间人员配置基础上增加1 名专业监理工程师和1 名监理员。城市道路工程人员配置见表4-1。

4.3 给水排水工程

4.3.1 本标准所述给水排水工程是指城市公用事业的给水排水工程，主要包括给水排水管线工程、污水处理工程、污水泵站、雨水泵站、给水厂工程等。

4.3.2 工程监理单位应依照表4-2 配置项目监理机构人员，同时应结合给水排水工程特点、专业技术要求、不同施工阶段调整配备相关专业的专业监理工程师。

4.4 燃气热力工程

4.4.1 本标准所述燃气热力工程是指供热管网工程，换热站工程，城市高、中、低压燃气管网、调压站、液化气贮罐场（站）等。

4.4.2 工程监理单位应依照表4-3 配置项目监理机构人员，同时应结合燃气热力工程特点、专业技术要求、不同施工阶段，调整配备相关专业的专业监理工程师。

4.5 垃圾处理工程

4.5.1 本标准所述垃圾处理工程分为垃圾焚烧工程和垃圾填埋工程两种处理类型。其中，垃圾焚烧工程在不同施工阶段涉及工程专业差异性较大，工程监理单位应根据不同施工阶段专业要求，调整配置相应专业的专业监理工程师。垃圾处理工程人员配置见表4-4。

4.6 地铁轻轨工程

4.6.1 本专业工程一般分为地下区间（地铁）工程和地上区间（轻轨）工程。项目监理机构应根据不同施工区间和站房特点、工程技术复杂程度等，在满足监理规范规定的工作内容基础上配置项目监理机构人员。见表4-5。

4.6.2 本专业地上区间（轻轨）：投资规模在5 亿以下的，按表4-5 所列人数每个投资区间专业监理工程师增加1 名、监理员增加1 名；投资规模在5 亿以上，按表4-5 所列人数，每个投资区间专业监理工程师增加1 名、监理员增加2 名。

4.6.3 本专业项目监理机构人员配置仅考虑地铁轻轨工程土建结构工程，未考虑铺轨、供电、信号、通风工程和站房装修、水、电、风工程的人员配置。

4.7 风景园林工程

4.7.1 本专业项目监理机构人员配置应针对其工程专业特点、不同工程类别、不同工程规模，并结合不同区域、不同季节等因素进行综合考虑。见表4-6。

5 工程监理单位技术支持与管理职责

5.1 一般规定

5.1.1 工程监理单位应当选派具备相应资格的监理人员进驻项目现场，应制定项目监理机构检查计划，定期或不定期对项目监理机构人员履职情况进行检查考评。

5.1.2 工程监理单位应提供企业层级技术支持、资源保障和综合管理等服务，保证项目监理机构能及时得到有效支持和帮助。

5.2 工程监理单位对项目监理机构的管理职责

5.2.1 建立健全工程监理单位的质量管理体系并确保其整体运行有效。

5.2.2 工程监理单位应签订有效监理合同，向项目监理机构人员进行监理合同交底。合同交底工作需要明确监理工作范围、内容、职责、目标和有关要求。对于关键特殊工序、危大工程等应重点予以明确，并形成监理合同交底记录。

5.2.3 工程监理单位法定代表人应选派符合要求的项目总监理工程师，并签署授权委托书。

5.2.4 工程监理单位应选派具备相应资格且专业配套、数量满足监理工作需要和本标准要求的监理人员进驻项目施工现场。

5.2.5 工程监理单位应配备满足项目监理工作需要的常用检测仪器设备和工器具，为项目监理机构提供必要的办公场所和办公设备。

5.2.6 工程监理单位技术负责人应审批项目监理规划、审核工程质量评估报告。

5.2.7 工程监理单位应定期对监理人员进行工程建设法律法规、标准规范和专业知识等继续教育，并形成教育培训和考核记录。

5.2.8 工程监理单位应检查项目监理机构工程质量控制系统的建立和运行情况，并提出改进意见。

5.2.9 工程监理单位应建立危险性较大的分部分项工程管理制度，检查项目监理机构对危险性较大的分部分项工程专项施工方案审核及落实情况。

5.2.10 工程监理单位应充分发挥企业专家作用，适时选派有关方面专家进驻项目监理机构指导专业监理工作；企业专家应充分利用互联网技术对工程项目和监理机构实施远程监控和在线服务，确保项目建设在企业可控范围之内。

5.3 其 他

5.3.1 根据地方建设行政主管部门规章要求和建设单位特殊需要，工程监理单位为满足规章要求和特殊需要而增加的施工阶段工程监理人员，应在监理合同中约定并另取相关费用，以确保工程监理实际工作满足有关需要。

5.3.2 本标准已考虑工程监理单位对项目监理机构进行信息化管理，提升监理工作方法和手段，并利用互联网、大数据、云计算和BIM 技术等，建立工程监理单位技术后台支撑和多方协同信息化系统，发挥信息管理系统的调配功能，提升工程监理单位人力资源服务效率。

本标准用词说明

1 为了便于在执行本标准条文时区别对待，对要求严格程度不同的用词说明如下：

1）表示很严格，非这样做不可的用词：
正面词采用“必须”，反面词采用“严禁”；
2）表示严格，在正常情况均应这样做的用词：
正面词采用“应”，反面词采用“不应”或“不得”；
3）表示允许稍有选择，在条件许可时首先应这样做的用词：
正面词采用“宜”，反面词采用“不宜”；
4）表示选择，在一定条件下可以这样做的用词，采用“可”。

2 条文中指明应按其他有关标准执行的写法为：“应符合……的规定”或“应按……执行”。

条文说明

1 总 则

1.0.1 近年来，工程监理标准化特别是项目监理机构人员配置标准化工作越来越受到各级建设行政主管部门、建设单位和工程监理单位的高度重视，一些行业已建立了有关标准。但是，通过广泛调查，发现各地这类规章和标准差异性较大。本标准是按照国家现行法律法规、标准规范要求，尤其遵循监理规范，通过对全国部分省、市、区调研，借鉴相关地区和行业此类标准，针对 “市政基础设施”所包含的专业工程特点，为建设行政主管部门、建设单位和工程监理单位优化配置项目监理机构人力资源而编制的团体标准。

1.0.2 本标准中相关服务活动是指项目所在地建设行政主管部门及有关部门和建设单位，超出监
理规范要求而提出的服务范围、服务内容和服务深度等工作。

1.0.4 随着时代进步和科学技术发展，移动互联、大数据、云计算等技术在工程监理工作得到广泛应用，工程建设管理、建造技术+互联网+BIM 愈来愈普遍，单纯依靠项目监理机构人员数量增加而提升监理服务质量，已经不能适应当前和未来监理服务要求，工程监理单位应在提升项目监理机构人员专业能力、执业能力（即“精前端”）同时，利用数字化管理系统整合专业性人才和稀缺性人才资源（即“强后台”）为建设单位提供有高附加值的工程监理服务。本标准正是基于当前实际状况和未来发展需求而编制形成的。

1.0.5 本标准仅限于“市政基础设施”的施工阶段的“三控、两管、一协调、一履职”监理服务内容。对于有关部门要求或建设单位提出的诸如前期建设手续、勘察现场管理、安全旁站以及配备专职安全管理人员、安全巡视员、专职司机、翻译、行政文员等情形未包含在本标准之中；建设工程管理工作是一项系统性工作，前后阶段工作范围、内容存在诸多延续和关联，不同地点、环境、项目特点也会带来监理服务工作深度不同，工程监理单位应本着“以顾客需求为关注焦点”原则，积极稳妥地协助建设单位处理好相关工作，友好协商议定相关服务费用，调配企业有关资源，保证服务工作质量和效果。

2 术 语

2.0.1 工程监理单位是指受建设单位委托为其提供管理和技术服务的独立法人或经济组织。工程监理单位不同于生产经营单位，既不直接进行工程设计和施工生产，更不参与施工单位的利润分成，应该成为客观公平的第三方。

2.0.3 工程监理单位根据建设工程监理合同约定，在工程勘察、设计、保修等阶段为建设单位提供的专业化服务均属于相关服务。建设单位可委托其中一项、多项或全部服务，并支付相应的服务费用。

2.0.6 总监理工程师岗位具有技术、经济、法务和行政管理特征。

3 基本规定

3.0.1 项目监理机构人员配置应充分考虑工程项目所在区域、工程特点、建设周期、项目技术复杂程度，委托监理合同要求，施工单位综合管理水平、建设单位自身管理能力、监理人员人均年产值指标和监理人员专业能力等因素。监理服务费用对项目监理机构人员配置和工作积极性影响较大，建设单位和工程监理单位必须保证正常合理的监理费用投入，以保证企业合理利润和监理人员的合理待遇。

3.0.3 项目监理机构的监理人员应由一名总监理工程师、若干名专业监理工程师和监理员组成，总监理工程师主导专业应符合建设工程项目特点的要求，当总监理工程师兼任多个项目总监理工程师时，总监理工程师兼职项目应设总监理工程师代表，并由总监理工程师书面授权行使总监理工程师部分职责，专业监理工程师其主导专业应满足不同施工阶段施工特点的要求，监理员应满足监理工作需求。

3.0.4 项目监理机构人员主要职责及应遵守的规定应如下：

一、总监理工程师岗位职责

1、确定项目监理机构人员及岗位职责。
2 、组织编制监理规划，审批监理实施细则。
3、根据工程进展及监理工作情况调配监理人员，检查监理人员工作。
4、组织召开监理例会。
5、组织审核分包单位资格。
6、组织审查施工组织设计、（专项）施工方案。
7、审查工程开复工报审表，签发工程开工令、暂停令和复工令。
8、组织检查施工单位现场质量、安全生产管理体系的建立及运行情况。
9、组织审查施工单位的付款申请，签发工程款支付证书，组织审核竣工结算。
10、组织审查和处理工程变更。
11、调解建设单位与施工单位的合同争议，处理工程索赔。
12、组织验收分部工程，组织审查单位工程质量检验资料。
13、审查施工单位的竣工申请，组织工程竣工预验收，组织编写工程质量评估报告，参与工程竣工验收。
14、参与或配合工程质量安全事故的调查和处理。
15、组织编写监理月报、监理工作总结，组织整理监理文件资料。

二、总监理工程师不得将下列工作委托给总监理工程师代表

1、组织编制监理规划，审批监理实施细则。
2、根据工程进展及监理工作情况调配监理人员，检查监理人员工作。
3、组织审查施工组织设计、（专项）施工方案。
4、签发工程开工令、暂停令和复工令。
5、签发工程款支付证书，组织审核竣工结算。
6、调解建设单位与施工单位的合同争议，处理工程索赔。
7、审查施工单位的竣工申请，组织工程竣工预验收，组织编写工程质量评估报告，参与工程竣工验收。
8、参与或配合工程质量安全事故的调查和处理。

三、专业监理工程师岗位职责

1、参与编制监理规划，负责编制监理实施细则。
2、审查施工单位提交的涉及本专业的报审文件，并向总监理工程师报告。
3、参与审核分包单位资格。
4、指导、检查监理员工作，定期向总监理工程师报告本专业监理工作实施情况。
5、检查进场的工程材料、构配件、设备的质量。
6、验收检验批、隐蔽工程、分项工程，参与验收分部工程。
7、处置发现的质量问题和安全事故隐患。
8、进行工程计量。
9、参与工程变更的审查和处理。
10、组织编写监理日志，参与编写监理月报。
11、收集、汇总、参与整理监理文件资料。
12、参与工程预验收和竣工验收。

四、监理员岗位职责

1、检查施工单位投入工程的人力、主要设备的使用及运行状况。
2、进行见证取样。
3、复核工程计量有关数据。
4、检查工序施工结果。

5、发现施工作业中的问题，及时指出并向专业监理工程师报告。

3.0.5 工程监理单位更换、调整项目监理机构人员，应征得有关方面同意并做好交接工作，保持建设工程监理工作的连续性和稳定性。

3.0.7 本标准中项目监理机构人员数量是基于正常合理施工工期的建设工程项目在施工高峰期的状况而规定。对于非正常合理施工工期、非施工高峰期的，可由工程监理单位与建设单位在合同条款中约定或通过协商议定，调整本标准人员配置数量。

3.0.8 项目监理机构履行安全管理职责是一种法定附随义务，本标准配置人员数量时已经考虑到安全管理是项目监理机构每位人员的应尽义务。若政府主管部门或建设单位需要增加配备安全、文明施工管理等专职工作人员，工程监理单位可与建设单位协商议定增加相关工作报酬。其服务酬金可在监理合同中事先约定，也可由工程监理单位与建设单位协商议定。

3.0.11 市政基础设施以外的其它工程类别的项目监理机构人员配置标准，由各行业专业协会结合各类工程性质、特点和相关规定另行研究发布本专业团体标准，也可参照本标准的相近专业使用。

3.0.12 项目前期阶段、工程准备阶段及项目运营阶段工作内容不在本标准范围之内。前期阶段包含投资机会研究、项目策划、规划咨询、可行性研究等内容；准备阶段包含工程勘察、工程设计、建设手续办理、招标代理、造价咨询、跟踪审计等内容；运营阶段包含物业培训、运维技术咨询、项目后评价等内容。

4 市政基础设施项目监理机构人员配置
4.1 一般规定
4.1.1 市政基础设施涉及六类工程类别。由于建设工程项目功能综合性越来越复杂，往往会出现一个市政工程项目包含多个市政专业，工程监理单位应根据建设项目特点、合同内容要求，科学合理地配置项目监理机构人员数量和主导专业技术岗位。
4.2 城市道路工程
4.2.1 本标准城市道路工程中城市快速路、主干路，尤其是城市互通式立交桥及单孔跨径大于100m 以上桥梁，长度1000m 以上的隧道工程等一类工程，总监理工程师、专业监理工程师其主导专业应符合建设工程项目特点和技术要求。
4.3 给水排水工程
4.3.1 本标准给水排水工程其给水厂和污水处理工程涉及多专业较为复杂，工程施工中应随施工进展，项目监理机构调整配置有相关专业能力的专业监理工程师进驻现场。

4.4 燃气热力工程

4.4.1 本标准燃气热力工程投入运营后有一定危险性，工程监理单位需加强施工过程中人力资源管理和无损探伤检测，确保工程质量。

4.5 垃圾处理工程

4.5.1 将垃圾处理工程分为垃圾填埋和垃圾焚烧二类工程，其中垃圾焚烧工程涉及工程专业较多、技术较为复杂、工程监理单位应根据项目建设特点结合专业需要配置工程监理人员。

4.5.2 本标准监理人员配置仅考虑一般场地条件的工程项目需求，如遇到建设项目处于复杂场地状况，需根据项目实际情况适当增加项目监理机构监理人员配置。

4.6 地铁轻轨工程

4.6.1 本标准中人数未包含与地铁轻轨工程有关的机电、信号、铺轨、施工安全预警服务和站区精装修、通风空调、给水排水、建筑电气等工作内容。

4.6.2 轻轨工程与同等投资规模地铁盾构工程相比，其施工占线长、场地作业复杂程度高、协调工作量大、监理工作强度较地铁盾构区间大，项目监理机构人员数量应适当增加。

4.7 风景园林工程

4.7.1 本标准风景园林工程按照城市道路绿化、绿地片林、市政广场及综合性公园等工程进行分类，并结合风景园林工程具有施工线路长、分布范围广、施工点位多、花木种类多和投资强度低等特点。

5 工程监理单位管理职责

5.1 一般规定

5.1.1 项目监理机构是工程监理单位派驻工程现场负责履行建设工程监理合同的组织机构。总监理工程师是由工程监理单位法定代表人书面任命，代表工程监理单位全面履行建设工程监理合同、主持项目监理机构日常工作的注册监理工程师或符合本标准规定的其他工程类人员。按照《建筑工程项目总监理工程师质量安全责任六项规定》，项目总监理工程师责任的落实不免除工程监理单位和其他监理人员按照法律法规和监理合同应当承担和履行的相应责任。

5.1.2 工程监理单位应建立健全企业层面系列管理制度和工作标准，成立技术支持、资源保障、管理服务等职能部门，配备必要的各类管理人员，构建工程监理信息化管理系统，为项目监理机构及人员履职尽责开展监理工作提供必要的企业保障。

    文章来源：DCIC研究所

    今天，给大家带来Revit建模中有关墙饰条的一些处理方法，希望能够帮助大家更高效地进行建模工作。

    一、通过新建族文件进行绘制。

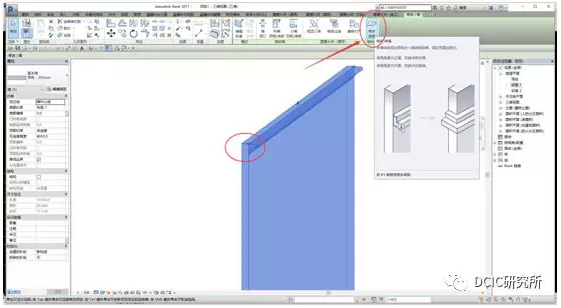

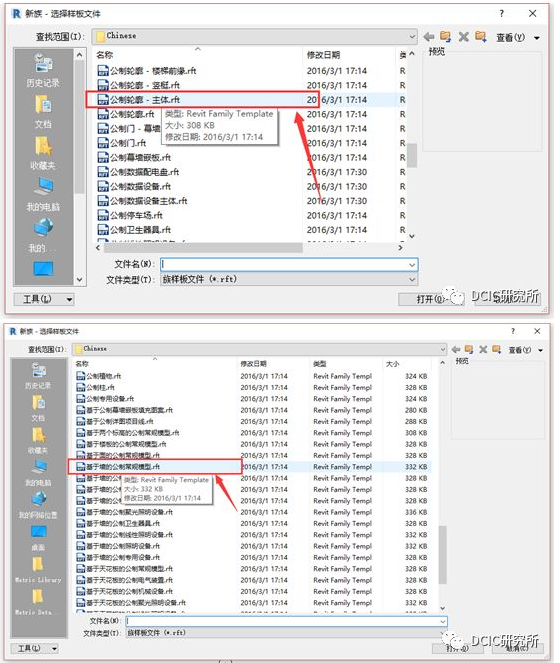

    1.由于revit中没有简单方便的绘制墙饰条的功能键，所以我们要创建一个基于主体的公制轮廓族，或基于墙的公制常规模型。

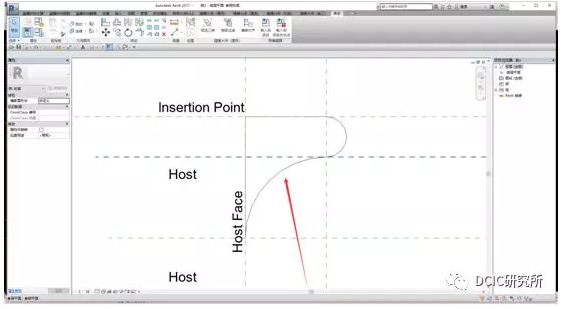

    2.这里我以基于主体的公制轮廓族为例进行讲解，打开轮廓族以后，先进行参照线的绘制，以方便定位和绘制轮廓。

    3.然后根据自己绘制的参照平面进行轮廓编辑。

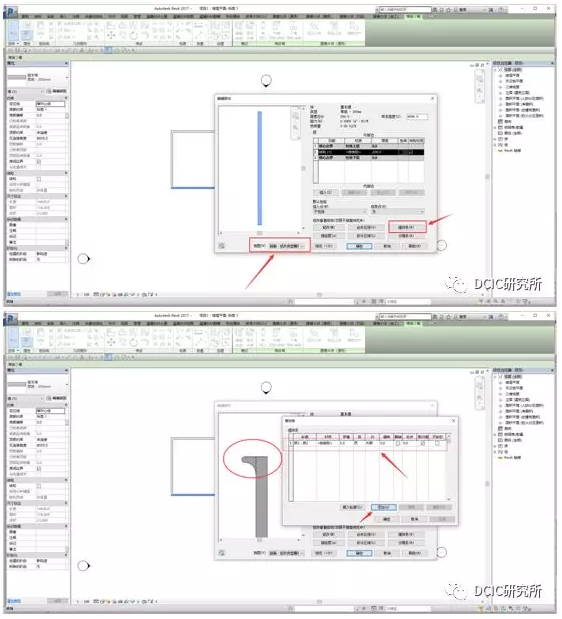

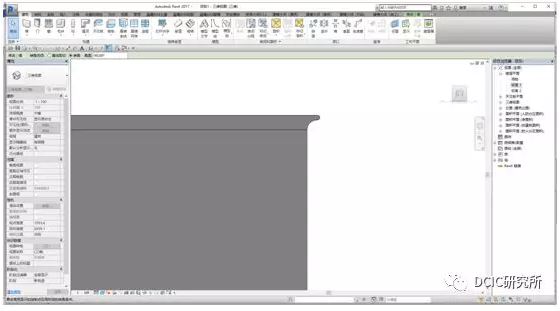

    4.保存这个文件，导入项目进行墙饰条的添加。（这里需要注意的是进行墙饰条的添加的时候要把墙视图类型改为剖面不然不能进行添加）。

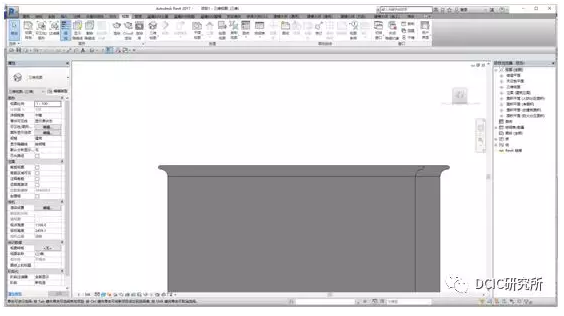

    5.点击确定就完成了墙饰条的绘制。

    6.但是有些时候一些墙饰条在转角处软件不能自动处理，这时候就需要我们进行手动修改，首先我们点击墙饰条然后点击修改转角即可完成对转角处的处理。

    二、通过内建模型进行绘制。

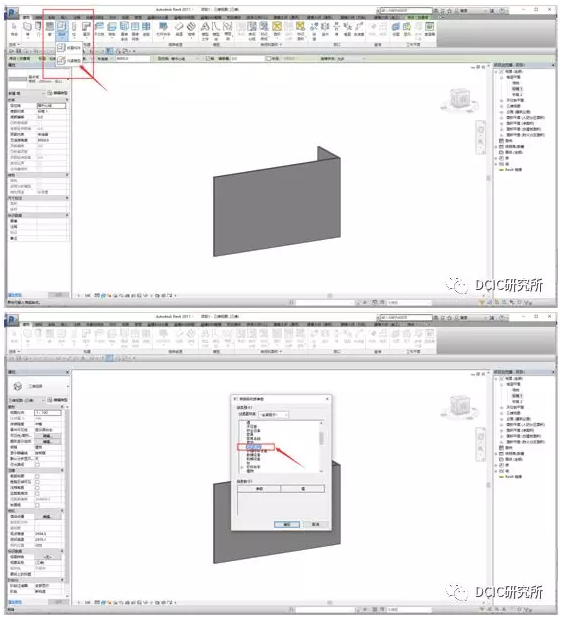

    1.首先我们打开内建模型新建一个常规模型，命名为墙饰条。

    2.选择放样功能键，然后点击拾取边（拾取三维边）选择自己需要创建墙饰条的路径。

    3.绘制路径过后就需要我们进行轮廓编辑了，步骤基本上和第一种方法一样这里就不一一说明了。

    4.最后点击完成模型就完成了通过内建模型对墙饰条进行的创建。

    —END—

    供稿：胡岚国

    排版：曹云亮

    编辑：BIM小宣

    免费Revit教学视频。

在REVIT中，规程到底是什么，它能控制什么，它是怎么用的。

今天我们就来总结一下规程的概念以及用法。

首先，“规程”是以某种“专业特征”来控制视图显示的。所以，我们可以把“规程”理解为视图的“专业”属性。也就是说，同一张视图，在不同的规程下，显示样式会有所不同。我们分别以各专业规程举例说明：

建筑规程：

1、在建筑规程下，只要不是可见性没开或被隐藏的构件，都会在视图中显示，但是也有个前提，那就是在视图范围的剖切面剖切及以下的构件是都可以看见的，比如被剖切到或以下的墙、门窗、家具、结构柱等。/

2、构件之前有相互遮挡的关系，不会自动显示隐藏线状态

结构规程：

1、只显示结构墙，非结构墙将被自动隐藏

3、只显示当前规程下视图标记，比如剖面符号、立面符号或详图索引符号等

机械规程：

1、墙、门窗、家具、结构柱在基于视图的剖切面内，半色调灰显

2、机电管线和设备在视图范围内都可见(不论在剖切面以上还是以下)，比如风管和电专业的开关等

3、处于被遮挡范围内的构件会自动显示隐藏的虚线状态

4、只显示当前规程下视图标记，比如剖面符号、立面符号或详图索引符号等

协调规程：

1、基本同机电规程，管线和设备不受剖切面影响，只要在视图范围内均会显示，区别是土建构件不会半色调

2、当前的视图标记不论属于哪个规程，均会显示

总结一下，规程可以影响的是：

以专业特点来控制显示哪些图元，以及非本规程下的视图标记是否显示

视图范围和剖切面能否作用于构件显示

是否自动显示隐藏线

最后，规程还可以影响的是视图的分类规则

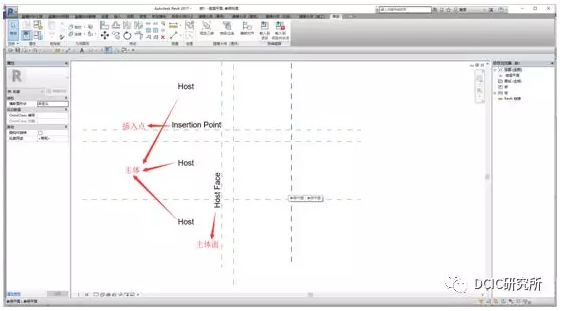

    REVIT族参数提供了一个“基于工作平面”的属性，该属性默认不选，它决定了该组系统放置在项目中的方式，勾选了“基于工作平面”，在将主放置到项目中时，将自动捕捉放置主体，依附主体面放置。在MEP空调系统创建中，风管连接到管道可以采用创建基于面的连接方式。

    实例效果如图所示。

    族参数“总是垂直”决定了族能否按进行90度翻转，勾选该选项，创建族的参考平面始终保持水平，即只能放置在水平面上。取消勾选该选项，族将能水平和垂直面上。

    免费Revit教学视频。

北京互联立方技术服务有限公司（isBIM）是中国领先的独立BIM咨询公司，在北京、广州、上海、深圳、重庆、厦门等地建立分公司，服务范围遍布全国40多个城市，总服务面积超过5000万平方米。

北京互联立方拥有200余名资深BIM工程师团队，为上海迪士尼、港珠澳大桥、珠海大剧院、南京青奥会议中心、中国尊、恒大海花岛等300多项大型工程提供BIM总顾问服务，与万达、万科、恒大、招商地产、华润集团、新世界、万通等60余家国内知名企业建立合作关系，同时也是众多政府机构，设计院及教育机构的BIM战略合作伙伴。

多年来，北京互联立方自主研发了BIMgo，isBIM模术师，isBIM QS算量，云立方、族立方等多个软件，致力于建筑全生命周期的BIM服务，为客户提供专业、完整、高效的BIM大数据解决方案。

图 1合作伙伴一览图

北京互联立方技术服务有限公司从成立之初到现在已经服务超过300个不同类型的项目，先后为包括万科、恒大、招商、万达、星河湾、奥园、美的、合生创展、万通、新世界、恒基、泛海地产等国内知名地产公司；中建一局、中建二局、中建三局、中建五局、中建八局、中铁建工等国内大型施工企业以及北京市建筑设计研究院、中国建筑设计研究院、华东建筑设计研究院等国内大型设计企业进行了长期的合作关系，成为这些企业的长期BIM服务合作伙伴。

在项目方面，开发的2008年的奥运空间与设施管理是国内首个基于BIM运维系统，获得奥组委金奖；2012年与中国院合作中国移动国际信息港项目获得中国首个欧特克全球BIM大奖，2014年承接了腾讯滨海大厦项目BIM机电顾问服务，2015年承接了港珠澳大桥集标准制定、施工进度、合同交付、运维资源库与开发一体化的项目。承接万达慧云系统运维平台的BIM升级开发工作； 参与深业上城90万平方米的大型商业综合体、中国尊Z15建筑面积43.7万平方米的超高层BIM机电深化工作；2017年，中标广东民航建设（白云机场建设指挥部）BIM企业级平台-BIM全过程管理平台项目，国机REC智慧园区项目BIM顾问服务，作为业主BIM总顾问。

    文章来源：BIM學習營

    众观BIM圈，似乎一直对BIM建模都是嗤之以鼻；不知道从什么时候开始，我重新对BIM建模有着浓浓的兴趣，不定期更新直播建模教程，让更多的人对BIM有一个全面、系统的认知。

    虽然不要求所有学BIM的人都能很溜的建模技术，但是起码我们对BIM的认识不再只是局限BIM就是建模这种肤浅的认识。

    我们一直强调的一种观点就是：BIM模型质量是核心，几何信息准确，能多维度的应用的模型。

    可能我们真正做项目的过程，墙柱梁板的建模没有我们平时联系那么复杂，但是繁琐重复的工作量早已把我们对BIM的激情消磨殆尽了。

    无论是考证还是做工程，BIM的思路很重要。有清晰的应用思路，管理思路着实可以让我们推行BIM的过程少走很多弯路。

    那么，对于考证的建模学员来说：我们更多的是拆分建模的思路，任何一个复杂模型都是有简单的几何图形来实现的。

    话不多说了，直接上教程吧！

    就那Revit建模来说吧！首先，我们都知道Revit这款软件比较全面系统，涵盖了建筑、结构、机电等专业建模。

    第一步：打开Revit软件，新建项目文件-选择建筑样板

    基本步骤：绘制轴网-绘制构件-内建模型

    接下来就是玻璃幕墙绘制，细节的地方看后面的视频教程。划分玻璃幕墙网格，Tab键切换选中系统嵌板玻璃，更改玻璃幕墙门。

    最后，绘制玻璃幕墙的铝制品竖挺

    好了，今天的考证教程分享到这了，感兴趣的朋友点个好看！

  培训网校课程目录

  零基础培训教程

  项目实战训练营

    文章来源：深圳市可视化BIM

    前期准备

    01、各专业图纸

    主要有空调暖通、空调水、消防排烟、给排水、强电、弱电、安防、消防等专业图纸，广告位LED屏幕、百叶图纸。

    02、装备材料表

    主要为今天所要讲的空调风柜、新风机组装备图，因为有了准确的装备图纸，才能确定设备进出口方向、设备盘管方向、设备基础的尺寸大小，才能准确的进行施工，也是作为我们BIM机房建模的一个依据，当然越多的装备图更加能保证建模的精确度，但是也增加了模型的复杂以及所需要的时间，再此，我们只需要用新风机组及空调风柜的装备图就可以了，至于阀门管件的装备图，对于施工的要求以及精确性要求不那么高，只需要预留出足够空间就可以了。

    03、设备材料表

    主要是指机房里的设备材料表，如防火阀，消声器，静压箱等阀门管件。在确定盘管方向后，我们就可以知道空调水管大致从那个方向接入设备，在确定设备进出口方向后，我们就可确定风管的建模。在确定设备尺寸后，我们就可以知道设备基础的尺寸大小。

    注意事项：

    1、暖通图纸可以根据图纸列表来找到，重点图纸为空调通风平面图，防排烟平面图，机房大样图，空调水管平面图

    2、消防水施图纸可以图纸目录对应查找

    3、给排水图纸可按照设备材料表找到建模或者优化的相关水施图纸，强、弱电图纸，对照图纸列表对应查找；

    4、百叶、外立面图纸需分清真百叶与假百叶、搞清楚百叶的大小能不能变化，百叶主要为新风管、补风管等相关风管的取风口，在进行机电建模时，将风管按气流方向从百叶窗开始建模；

    5、设备选型表从设备选型表中主要可以知道风机设备的长宽高，基本尺寸以及运行重量等一些基本参数；

    6、装备图，为风机设备准确的尺寸装配图可以找出风口的进出口方向、盘管的方向，盘管水管的定位，检修门的尺寸大小及开闭方向；

    文章来源：国泰集团

    本文的重点是修改已有视图的视图范围，为什么会有这样的需求呢？

    当我们新创建了一个平面后，就会开始布置我们所需要的构件，常会出现以下情况。

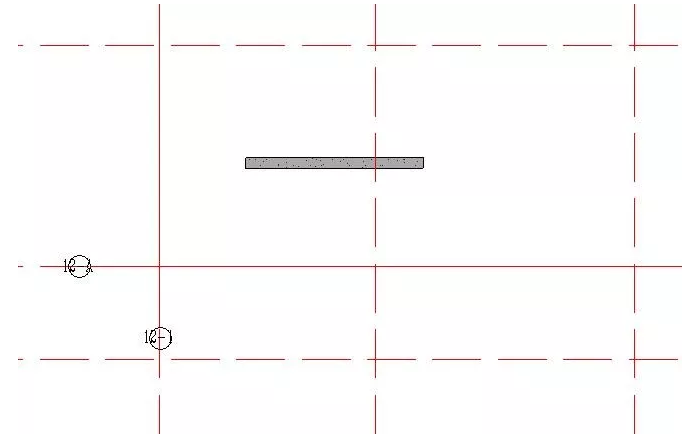

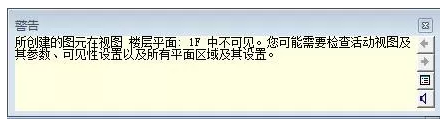

    如图一、图二所示，布好的梁看不见，无法选中，无法移动。

    图一

    图二

    造成这一情况的原因是REVIT默认生成的楼层平面视图范围的剖切面偏移量比布置的梁底标高要低，或者剖切面偏移量比梁上方的构件底标高还要高，接下来我们去看看如何找到并修改楼层平面视图范围。

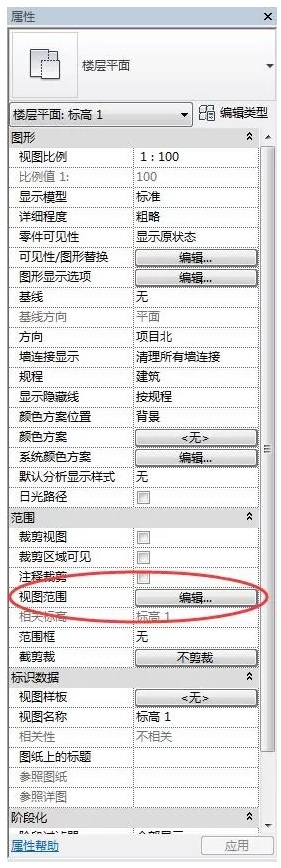

    如图三所示，图中便是我们常用的REVIT界面的属性面板，而红圈内就是我们要找的“视图范围”。

    图三

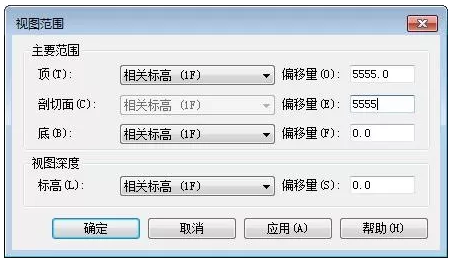

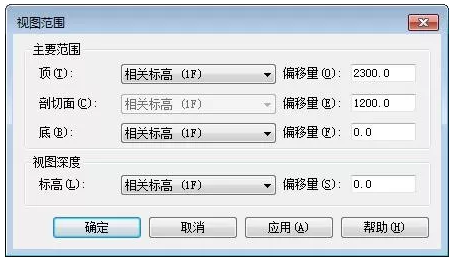

    找到后点击，可以看到图四，当中的“顶（相关标高）”和“剖切面（相关标高）”便是影响我们是否能看到此梁的关键。

    图四

    图五

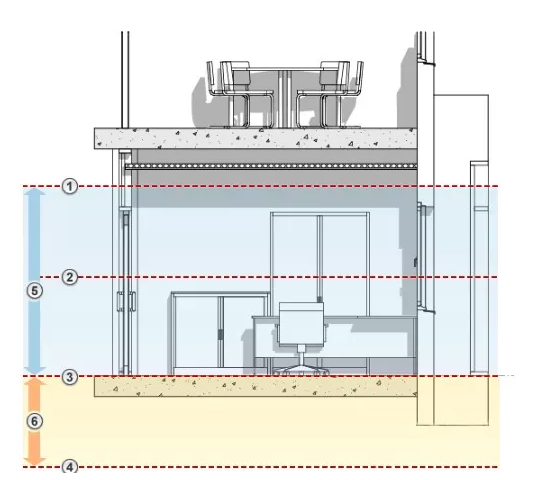

    先对图五简单说明一下，图中①是顶部，②是剖切面，③是底部，④是偏移量，⑤是主要范围，⑥是视图深度。

    其中水平平面为“顶部平面”、“剖切面”和“底部平面”：顶剪裁平面和底剪裁平面表示视图范围的最顶部和最底部的部分；剖切面是确定视图中某些图元可视剖切高度的平面。这三个平面可以定义视图范围的主要范围。“视图深度”是主要范围之外的附加平面。可以设置视图深度的标高，以显示位于底裁剪平面下的构件。默认情况下，该标高与“底（相关标高）”重合。

    图六

    如图六所示，将剖切面的偏移量改成一个合适的数字，这个数字大于布置的梁的底标高，并且小于梁上方构件的底标高，并按确定键。

    如图七所示，梁已显示问题解决。

    图七

    免费Revit教学视频。

    文章来源：Revit MEP

    我们做机电BIM项目时，很多人往往会忽略对管道尺寸和材质的设置，对一些不太熟悉的新人来说，这块的设置也比较复杂，不太容易理解如何合理设置和使用，而这一部分设置对建模、流体力学计算、乃至后期现场施工都有很大影响。今天，我们就以默认模板中缺失的PP-R管为例，了解一下如何添加并应用管道材质表。

    1.新建管道类型

    首先复制一个管道类型，命名为PP-R给水管：

    点击布管系统配置，并进行编辑：

    在布管系统中第一行就是“管段”的设置，我们可以在下拉列表中看到Revit默认的管道材质规格，常用的PVC-U、PE、不锈钢、铜管类型都含有了，但缺少的类型还是非常多的。

    注意：我们若不愿新建材质表的话，也可以选择一个材质和尺寸接近的管道替代（至少应该保证金属管道和塑料管道选用的正确性），毕竟两者相差的尺寸较大，以免带来后续施工困难的问题。

    另外对于管材随管径的变化，以及连接方式的变化，也应在此设置。

    例如：消防管≤50的采用螺纹，>50的采用卡箍连接。

    注意：Revit中管段选择的优先级并不是根据小于等于这类的包含逻辑，而是根据界面中的排序来决定的，也就说是同样有50的管段排序较前的有效（如下图螺纹），可以使用左侧的按钮调整其排序。

    2.新建PP-R管材表

    我们可以从布管系统配置右上角的“管段和尺寸”按钮，或从“管理”>“MEP设置”>“机械设置”中新建管材:

    点击右上角的新建管段按钮:

    接下来这一步可能是各位最迷茫的地方了，3个选项完全不明白是什么意思！

    主要是下面还有3列内容比较有迷惑性，其实第3列是尺寸表我们先不用管，而管段必须是由“材质”+“规格”2个组合而成的。

    例如：我们同时新建材质和规格，新建材质为“镀锌钢管”，新建规格为“螺纹连接”，选择尺寸较为接近的碳钢：

    下次创建“卡箍”连接类型时，就不用重复新建材质了。

    我们按同样的方式创新建“PP-R”的材质和“热熔”连接类型，选择尺寸较为接近的PE尺寸表：

    然后修改对应的尺寸就可以了。

    我们可以从GB／T50349-2005《建筑给水聚丙烯管道工程技术规范》中找到对应的尺寸表。

    注意：Revit中没有DE和DN的区别，也没有公称内径和公称外径的区别，用到的同类管件、阀件、套管等族的尺寸都应该与管段的表达表保持一致，统一使用DN或DE，以免造成错误

第一章 概况

我是国防科技大学计算机专业的。

05年毕业以后去了一家广州的外企上班，公司规模小，每天就是和客户收发邮件，安排外国客户在广州的一切行程，工作属于比较单调的那种，会说点英语熟悉广州地理美食及各大商品市场就可以了，月薪3K，有时候客户给些小费就很开心了。

可是这里是广州，物价消费水平都很高，一年下来赚的钱省吃俭用月光不借钱就不错了。

2007年夏，一个偶然的机会让我离开了那座逐渐枯燥的城市，离开了和我一起风雨无阻两年的湘军足球队的兄弟们，来到了直辖10年正在蓬勃发展的重庆，来这之后我才发现自己的工作经验没有施展的空间，城市中到处弥漫着火锅+混凝土夹杂的气味，当时就想，这的餐饮和建筑业肯定很发达。

之后朋友推荐我去成都的一个工地学做安装，去之前还专门报名培训了安装施工员，并且顺利通过考试拿到施工员证书。

第二章 接触项目

2008年5月12日汶川大地震，无数家庭遭受重创，亲人离去，房屋倒塌。

5月18日，我怀着一颗强大的心和对未来职业的向往来到了美丽的成都，踏进了人生第一个工地XJC。

由于听不太懂地方方言，我一直无法和工地的人愉快地相处，别人都对我一个操普通话的人投来异样眼光。

如此，我便只能做些锁碎的事情：

骑自行车去修切割机、买材料（自行车骑行距离可绕地球两圈）、做资料、理财务、抓小偷、看工人做事。

虽然做不了什么大事，可每天都是拖着一双抽筋的腿回住宿的。

这一年，我没有踢球没有娱乐。

吸了不知道多少马路灰和电焊烟。

我常调侃自己每个月4K的工资是靠双腿跑来的。

在这里我收获的是见识了工地长什么样，会看点简单的图纸，熟悉了安装材料，会做安装资料了。

2009年，回重庆耍。

2010年，重庆QQLY项目开工，还是那个小老板，还是做安装施工，由于负责人不到位，我这个黄棒被逼着赶上架，同时向老板立下军令状，要么管理好工地，要么就换岗。

于是我天天起早贪黑，操心着工地一切事务，在这个过程中我学会了与甲方监理总包管理人员的沟通，重庆话也迅速学会了。

期间一次设计交底，一个设计院的人兴奋地拉着我对我说：

二建终于考过了！

虽然第一次见面，虽然不知道二建是个什么东西，可我当时就膜拜起他来，于是开始听他摆二建的重要意义，这让我产生了强烈的愿望，如果考过了就可以高人一等了是不？

老板就不会抛弃我了是不？

2011年是丰收的一年，我顺利拿到二级机电证书，项目也顺利完工，工期和质量都达到要求，甲方也很满意。

可看似一个顺利的项目却最终“败”在结算环节，应了那句“做得好不如算得好”。

由于结算是我独立做的，工程量也是我和甲方对的，有些该算的没算，不该算的却算上了，套定额取费也有问题，导致对量结果达不到老板预期。

后来老板请了个有经验的造价朋友过来才扳回了利润。

这是一个深刻的教训，也让我看清了一个真理：

不懂造价就别搞工程。

辛辛苦苦几百天，一夜回到地震前。

2012年我顺理成章地做了新项目的安装负责人，月薪也涨到了7K，算上年终奖一年下来也有十几万了，但我还是不太满意，这时和老板的管理理念也慢慢出现了分歧和矛盾，我意识到或早或晚会有离开他的那一天，我应该更好地武装自己，让自己变得更强，于是我想到了一建考试，拿到证不仅可以得到挂靠费将来出去也是加薪的筹码，这次我选择了建筑专业，因为市场需求大。

新项目ATJY应该是最轻松的一个吧，劳务外包出去了，班组很给力基本不用太操心，于是我早早地买了套书在工地慢慢看起来，想趁着二建的余热迅速考过一建。

为了确保一次性通过，我每次做模拟题都给自己定了总分400的目标，结果总算是不付期望，高分通过四门。

久聚终有一散，2013年初，我最终还是离开了ATJY，离开了那个给过我很多帮助的老板和曾经一起打江山的同事们，放弃了很多很多（此处省略一万字），但常言道有得必有失，做人何必计较那么多呢。

为了生活，我应聘了一家知名的安装公司，被分派到一个离家很远的工地，每天起得比鸡早睡得比鸡晚，想法就一个：

赚钱。

有同事后来劝我换一个更适合自己的岗位，一个更能发挥自己能力的平台，加上之前项目总结的经验，我终于下定决心朝造价方向发展，做造价才是我想要的工作，一定要做个成功的造价员！

几次试探地接触造价工作单位后我发现要想迈入这个行业必须得有造价工作经验+造价员证。

可这时的我一无所有。

第三章 辞职转战咨询公司

2013年9月，离造价工程师考试还有不到两个月，我做出了人生又一次重要的决定，辞职回家全力备考，同时报名参加了重庆博通安装造价培训班周和温老师的课程来提高实战技能，我必须在最短的时间内进入造价圈，证书和技能至少先得到一个。

接下来的日子就是玩命模式了。

早就听闻造价师比一建难考，而且时间紧迫，我就要拿出比以往更狠的斗志和必过的信心。

每天看书做题十个小时，同时制定周密的学习计划，临近考试时甚至把球赛都推了。

那些日子虽然难熬，但我收获了书上丰富的造价理论知识，为将来打下了良好的基础。

也感谢那些日子家人的陪伴，尤其是我最爱的爸爸，一直照顾着我的生活让我能全身心投入。

考试结束，对成绩自信满满。

带着培训班学到的造价知识和丰富的施工经验我成功进入了一家甲级造价咨询公司，公司工作氛围很好，同事很多是重大毕业的，彼此之间当作朋友互相帮助，没有所谓的办公室潜规则，这正是我需要的工作环境。

时值年末，正是咨询公司业务高峰期，刚进公司我就接到好几个项目，算量还问题不大，可是套价和材料价格就让我发愁了，因为以前只用过鹏业，而咨询公司统一使用广联达计价软件。

为了能按时开展第二天的工作，我花了一通宵时间研究广联达软件，最后套完价一看。

很多材料是我不曾买过的，怎么办怎么办>.< 在一翻造价信息，产品目录，电话，邮件，淘宝等等各种价格急急如律令之后，我总算把年前的项目挺过去了。

而我的工作能力和态度也得到了老板的认可，很快转正做了公司的安装主管。

也许是天意弄人，这一次造价案例科目没能通过，这就意味着我还什么都不是，接下来的一年又要奋笔疾书而且压力更大了。

而我正在咨询单位工作，白天算量套价头都大了，晚上回家还要带小孩，挤都挤不出时间来看书。

这次又是伟大的爸妈做出了伟大的决定，他们把小孩带回老家让我有个安静的环境备考。

但也是这个决定让我悔恨一生。

临考前爸爸意外去世对我打击很大，这些年为了事业为了爱情我忽略了对父母的关爱，眼下我工作终于稳定，也建好了自己的小家庭，可以好好陪他们享受下半生的时候人却走了。

为最爱的爸爸，最可敬的爷爷默哀

收拾好爸的遗物，带着爸生前的小小愿望我踏上了回重庆的路，电话里几个朋友鼓励我振作起来不要放弃理想，我知道爸在天上看着我的，我不能让他失望。

当我擦干眼泪把试卷交给老师时我意识到这次肯定能过了。

成绩下来案例100分通过，这是献给爸的小小礼物，希望他能看到。

第四章 分享造价经验

至今我已在咨询公司工作了近两年，收获了许多经验，下面分享一下自己的体会：

1、作为一个刚进公司的新人，一切都得先自己先去摸索，公司有技术主管但没人会一直免费耐心地做你的老师，如果什么事都要问人那度娘是用来干嘛的？

2、多做项目才能得到更多提高，与人对量比做项目提高的更快。

有人和我说对量快才是真的快，这句话我表示严重赞同。

3、起初对于编制工程量清单不知从何下手，焦头烂耳之际我想到了培训班时老师留下的安装各专业套价案例，顿时大悟！

照着套不就完了嘛。

个别项不知道如何套用清单时，一个同行朋友及时点醒了我：

清单项是用来遮里面丑的，不要过于纠结套哪个。

4、造价并不只是算量套价和简单的指标分析，老板一直鼓励我们多掌握政策上的知识，这是另一个层次面的东西，是在施工单位和甲方学不到的。

5、很多人说咨询公司不是人待的，项目多的天天加班做不完。

其实我觉得没有传言中那么恐怖，我只是每天上下班途中花5分钟想想明天的工作计划（精确到小时），然后严格按计划执行，如果没能按计划完成任务那就加班，实在事情多了做不完就交给别人做，总之不能为了明显完成不了的任务而去熬夜加班伤害身体。

那样就失去工作赚钱的本来意义了。

6、结算审核是工作的重点，因为我们做政府投资项目比较多，审计时就要更加讲究严谨、依法办事，审查每一笔费用都要有充分的证据和理由。

有些虚报项隐藏得很深，还需从规划立项、招投标、合同程序上去审查，并且要对施工用的材料品牌规格（是否和招标要求一致）、审核单价（是否虚高）、报验资料（是否盖章完整有效）、质量安全验收资料等等进行逐一审查。

在这个过程中我学到了很多，也逐渐从一个造价新人成长为熟手，虽然前方的路还长，需要提高的地方还很多，但是我相信咨询单位是最煅炼人的，这条路很辛苦，却也值得。

7、要多主动思考多看书。

大学里我是个爱踢足球爱玩游戏的人，拿起书就犯困，睡着了就起不来。

如今能考过一建和造价不是因为聪明，而是我把踢球和玩游戏的拼劲带到学习上来了，我爱这份工作，通过读书不仅能涨知识还能涨工资，这样有了动力就有必过的信心，有信心就一定能逢考必过。

很多人问我考试的秘籍是什么，没时间看书怎么办。

我只能反问他，谁不用上班不用做家务，时间不挤怎么有？

我在咨询公司都能挤出时间来看书，你还有什么理由挤不出时间来？

第五章 感谢

现在的我仍在这家咨询公司上班，工资不高，事情很多很杂，每个月一万的生活开销也给了我不小压力，很多朋友劝我换个待遇好又轻松的单位，我必须感谢他们，但同时我是个重感情的人，公司在我父亲去世，精神崩溃，生活困难时及时提供了帮助，我没有理由因为工作压力大而离开。

公司并不是缺了哪一个人就转不动的，老板既然选择我就代表对我的信任，除非特殊原因我是不会背弃这份信任的，因为金钱并不是全部。

我是个运气还不错的人，总是在徘徊失落时遇到正确的人给我指引方向，5年的工地生活我认识了很多工友，印象特别深的只有那几个，非常感谢他们工作中对我的帮助,在我眼里他们都是很牛B的人物了，不管是管理能力还是为人都很棒，我把他们当哥么一样，现在离开了工地两年还时常想念他们，偶尔聚聚吃顿饭聊聊家常，遇到问题时也保持着电话往来，这样很好。

不过最要感谢的还是我们的大师父周董，如果当初他要不是学费收得贵我们也没这个动力去学习。

我现在的工作状态是从周五开始就把下周的档期排满了，然后对着工作计划叹息一声：

放着吧，周末两场比赛踢完再说。

平时有时间偶尔接接私活，因为认识的同行越来越多，私活也开始多了起来，于是我也开始幻想起来，等我有了钱将来就也可以像球队首富一样大方地把场租费给包了。

作为造价界的菜鸟写这么多，让前辈们见笑了，谢谢你们能看到最后这行字

对于BIM软件而言，目前在国内的应用领域中，百分之七十以上都使用Revit，显然和欧特克公司做的本土化宣传离不开，但是其软件自身的已操作、价格低、方便快捷等优点才是其受到广泛应用的主要原因。而Revit系列中最常用的就是建筑与机电这两个模块了，为什么呢?

Revit Architecture：

1、双向关联性：所有模型信息都储存在单一、整合的数据库内，任何模型信息变更，模型内相关信息都会同步更新。

2、参数式构件：以实际建筑构件信息为基础，提供开放式的图形系统，让使用者细部调整及传达设计理念。

3、明细表：由明细表是图、公式以及筛选选取的设计元素。

4、拆图：提供的详图数据库以及拆图工具自动产生平面、剖面、立面、详图与明细表视图。

5、互通性：将数据信息导入、导入及团队成员合作的软件格式，包括DWG、DXF、DGN与IFC及ODBC数据库。

Revit MEP：

1、风管与水电配管系统模型建立：直觉式的配置工具，自动更新模型视图与图纸，有助于文件和项目保持一致。

2、风管与水电配管尺寸设定/压力计算：工程师可根据业界标准方式与规格执行尺寸设定和压力损耗计算。

3、优异的CAD支持：能模拟机电系统在真实世界中的能效分析，同时掌握材料明细表，将材料数据化与编列预算成本。

4、最佳化的设计协同合作与协调：利用即时碰撞与干涉侦测，减少项目设计团队间的协调错误，降低设计冲突。

    推荐丨小易

    来源丨预制建筑网

    随着BIM技术的不断深入应用，提供给工业化可行的技术手段。新型的建造方式——装配式建筑，改变传统的建造方式，通过在工厂内按照建筑需求的标准生产预制构件，然后将构件运往施工现场进行“拼装”，实现建筑工业化，大大降低施工难度，节省人力成本，以及减少建筑施工污染（水污染、噪音污染、粉尘污染等）。

    目前建筑行业机电设备安装工程中，暖通风系统大多采用法兰连接工艺、消防泵房、冷冻机房、水泵房等大多采用法兰或卡箍连接方式等成熟工艺。但建筑企业人工成本越来越高，如何降低施工成本？随着物流成本的降低，工业化成为建筑业降低人工成本的最有效手段，也是建筑业主要转型方式之一。

    就像上述的和装配式建筑一样，与BIM技术结合起来，实现工厂化预制和现场流水作业安装。做到综合管线布局合理；预制、安装工艺流程标准化；环境和材料信息数据精准化，无论从工程质量、施工成本、工作效率等方面来说，会产生一个质的飞跃，在市场开发、推广、应用有着广阔的前景。

    一项新技术的出现，必定有它独特的优点，解决当下存在的问题，同时提出更好的解决问题方案。随着科技信息化的发展，MEP管线工厂化预制有众多的优势。

    优化管线排布：提出管线综合排布方案，消除碰撞点，解决“错、漏、碰、缺”的问题；同时亦可合理调整各管线的走向、标高及管件、阀门的位置等，整体优化综合管线的布局，使其更加整齐美观、方便安装、便于操作。

    保证施工质量：所谓的工厂化预制就是指在固定的场所集中进行流水线化、标准化，工厂化的生产物品，它不受场地、交叉施工、材料等环境元素的制约和影响，可以掌控质量。从BIM模型的建立、管线布置方案的优化再到加工预制管件信息数据，实现全过程精准管理，结合先进的连接工艺，从而保证施工质量得到有效控制。

    提高工效，降低成本：在BIM模型中可以精准地统计材料的分类、需求数量等信息，为材料的采购、预制下料等提供方便。预制加工人员相对固定、材料集中管理，协调管理和控制质量；由于构件是提前在厂房加工好的，所以在安装现场不需要过多的人员，且安装工序简单便捷，这降低了成本，又提高了效率。

    有利于施工管理：现场安装仅需要扭矩扳手、倒链和脚手架等工具即可，组织方便施工。不需要配备复杂的电源电缆、切割机具、焊接机及氧气和乙炔气瓶等，降低了施工组织复杂度，消除了漏电和火灾等危险隐患，使现场施工垃圾减少60%，使得安装工序更加程序化、标准化，更加简单、明了、便捷，可避免需要长时间的高强度的高空作业，减少了发生生产安全事故概率。

    现场制作安装与工厂化预制安装综合效益进行对比，工厂化预制明显存在优势，比如：可以大约节省10%的材料费用；节省30%的人工费用；缩短30%的工期。

    基于BIM的风管预制加工流程

    1.熟悉设计图纸

    2.现场测量和校对建筑结构模型

    3.搭建MEP各专业BIM模型

    4.管线碰撞检查与调整、优化

    5.添加支吊架构件

    6.构件分解和构件加工图

    7.出构件加工清单

    8.现场组装

    水管预制构件加工和安装

    整个过程可以分为三大部分：建模、生产、现场安装。具体的顺序如下所示：

    1.BIM建模程序

    2.工厂化预制施工程序

    BIM建模成图分解图编制备料支架下料制作防腐处理预装配水压试验成品编号、标记检查验收成品包装

    3.现场安装程序

    到货验收——现场放样——泵体安装——支吊架安装——主管路管件阀门安装——分支管路管件阀门安装——管件固定——表计等附件安装——标识粘贴——水压试验——检查验收——资料整理

    管路预制、安装工艺及质量标准

    1.施工准备

    ●图纸准备：根据MEP模型绘制预制分解图、预装配图及管件、管段、阀门等设备材料清单。

    ●材料设备准备：根据材料设备清单，联系管材和阀门等设备厂家及时采购。

    ●预制场地准备：租赁场地筹建预制加工厂，各项条件满足预制加工的需求

    ●机具设备准备：套丝机、沟槽机、磁力半自动切管机、电焊机、电锤、切割机、角向磨光机、焊条恒温箱、焊条烘干箱、手拉葫芦、空气压缩机、打压泵等设备及各种工器具

    2.钢管管段预制、预装配

    ●下料：依据模型分解图和材料表的数据信息，用切管机切割成所需的尺寸。

    ●沟槽：用压槽机将管材两端压出沟槽，沟槽深度及宽度符合质量要求。

    ●开孔：用开孔机在管壁上开孔用于机械三通或四通安装。

    ●预装配：依据系统分类、管路布置及包装运输等因素，将系统管路分成若干个段落进行分段预装配，按照与装配图，将预制好的管件、管件三通、管件四通、法兰和机械三通、四通等用沟槽管件接头连接。

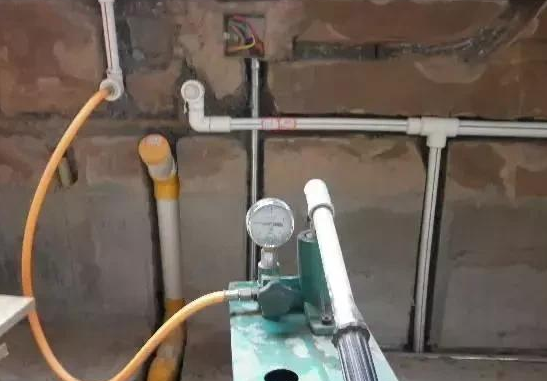

    3.水压试验

    分段预装完成后，在产品出厂前需要进行水压试验。试压前用堵头、盲板将预装配管段进行封堵，预留进水口和排气孔位置，按照设计图纸要求确定试验压力、持续时间及试压合格标准。试压时打开试压管段中的阀门，试压过程中不得转动管件、连接件和紧固件，试压人员离远试压管件，应在安全范围内，需移动或拆卸试压管件，应在泄压后，将管件内介质排泄干净后方可进行。

    MEP管线加工预制存在巨大的优势，也是管线建造方式的变革，让建筑更加信息化和智能化；形成部件体系，提升预制率，降低施工现场手工劳动，提高工期；节能减耗，有利于保护环境；平摊采购、管理成本，成本大幅下降。

    正因为MEP管线加工预制有以上的优点，相关的政府部门也大力支持其发展，出台一些激励措施，鼓励企业去创新和应用MEP管线加工预制技术。

    免费Revit教学视频。

【原文来源：Naivemep 管综易】

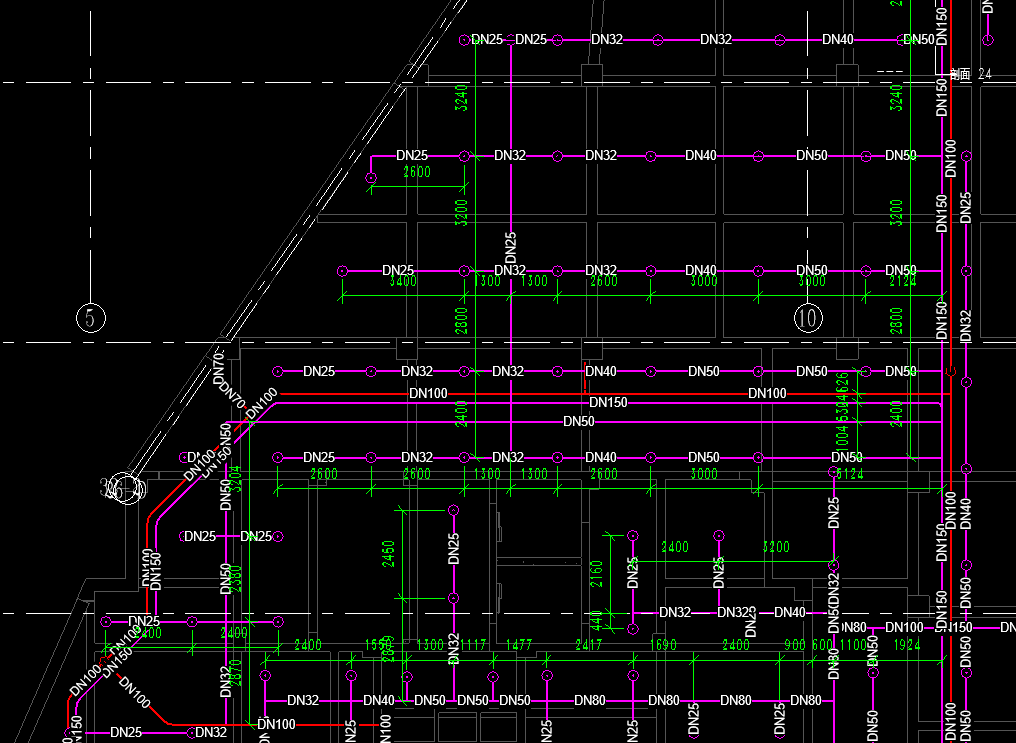

在我们机电BIM出图过程中最麻烦的事情，想必就是喷淋平面图的标注了。成千上万的喷淋管需要进行管径尺寸和间距的标注工作量非常巨大，反复又枯燥，当然最主要Revit自身的标注相对来说不是特别智能，要么就是一个个标注，要么就是全部乱标一通，总之都不是很理想。

不过其实我们还可以结合Revit强大的辅助功能，比如：视图控制、过滤器、隔离等等来实现，效率也是很高的，不用任何插件和自定义族，5分钟就可以做完一大片，让我们来试一试！

1.保存喷淋管至选择过滤器

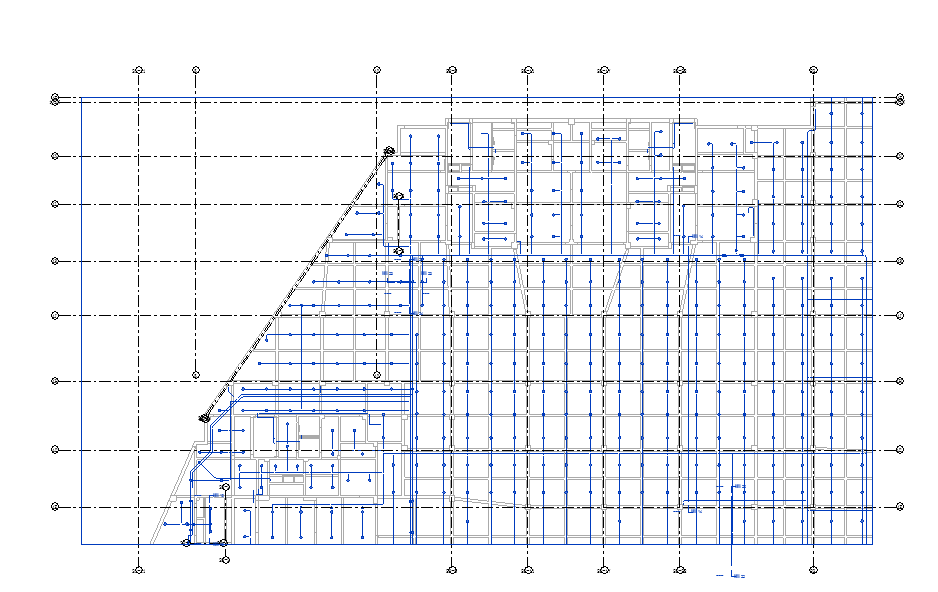

首先将我们要作为喷淋平面图的视图修改一下可见性，保留结构和喷淋管道、管件等我们需要的类别

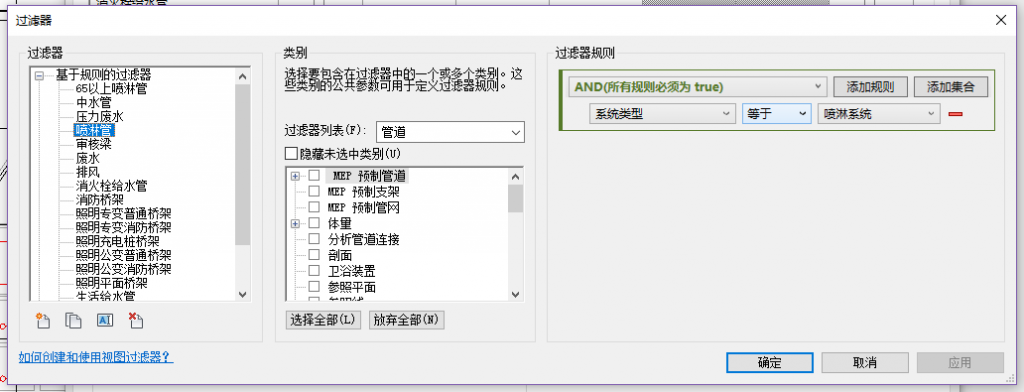

对于其他水系统我们也可以新建Revit的规则过滤器，进行快速的显隐控制

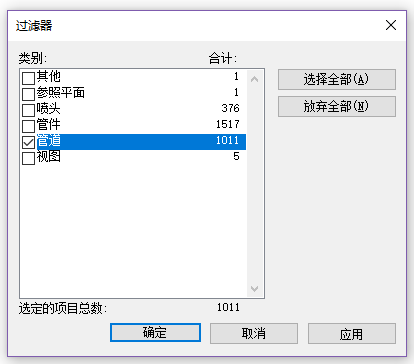

选中所有的图元，然后点击视图右下角的“过滤器”图标

取消其他类别的选择，只保留管道

在右上角“修改”面板>选择>点击“保存”，将喷淋管保存为“选择过滤器”

这里我们补充说明一下，Revit中 “选择过滤器”可能很少有朋友用到，但其实非常实用，能将我们选中的构件保存下来，下次再非常方便的快速选中和进行编辑

2.筛选需要标注的喷淋管

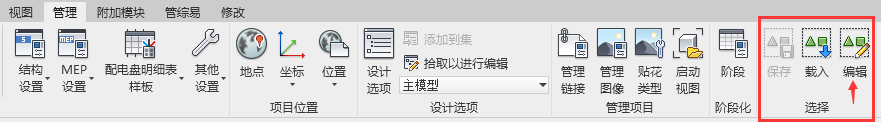

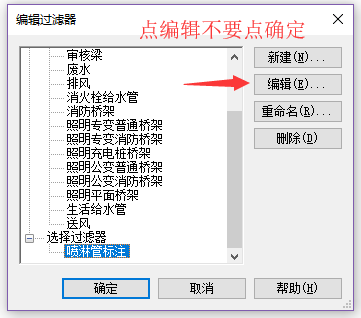

在“管理”面板>选择>点击“编辑”

选中我们刚才创建的“选择过滤器”，点击“编辑功能”（注意不要直接点击确定）

点击“从选定项目中删除”，勾选“多个”

然后将不需要标注的立管选中剔除掉就可以了

注意：

按住“Ctrl”可以批量添加，按住“Shift”可以批量反选

框选的时候从喷淋管不平行的方向从上往下，或者从左往右框选，能避免错选到其他管。

另外没按住的时候千万不要乱点，不然之前的都白选了！

当然我们也可以先保存一部分选择后再继续，注意要先点击下面这个“完成”按钮，带勾的是最后完成过滤器的编辑

注意：如果立管没有被喷头遮挡，我们也可以用类似的方式，在当前视图中筛选并用revit的功能隐藏立管

然后点击“完成选择”，再点击确定保存选择过滤器

3.喷淋管的管径标注

载入我们刚才保存的选择过滤器

在注释面板中使用全部标记功能

选择“仅当前视图中的所选对象”

勾选管道标记，使用Revit默认的管道尺寸标记，或者之前我们教程中的标记族，不用勾选引线

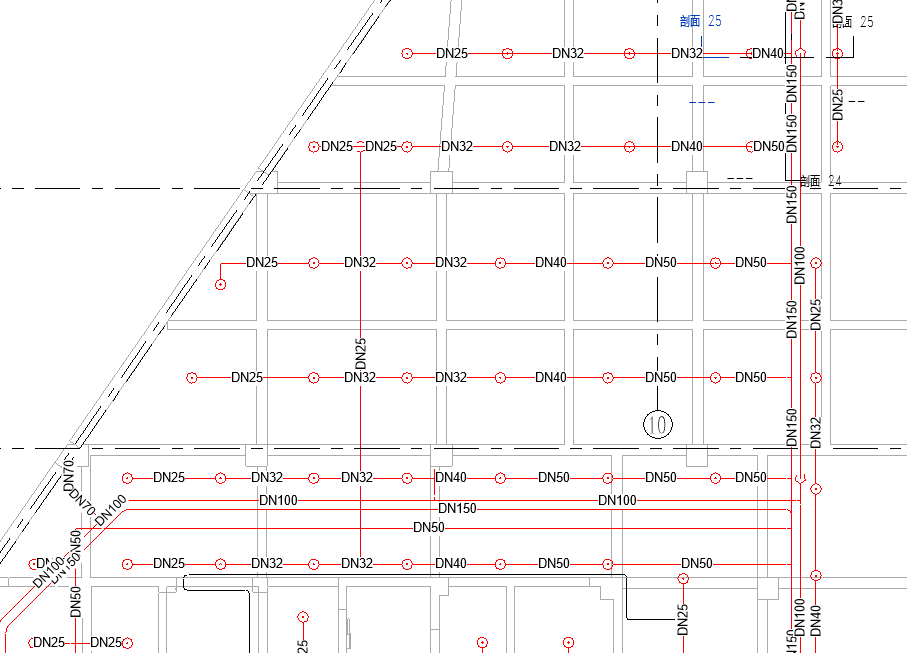

这样几分钟喷淋的管径标注就非常方便的完成了

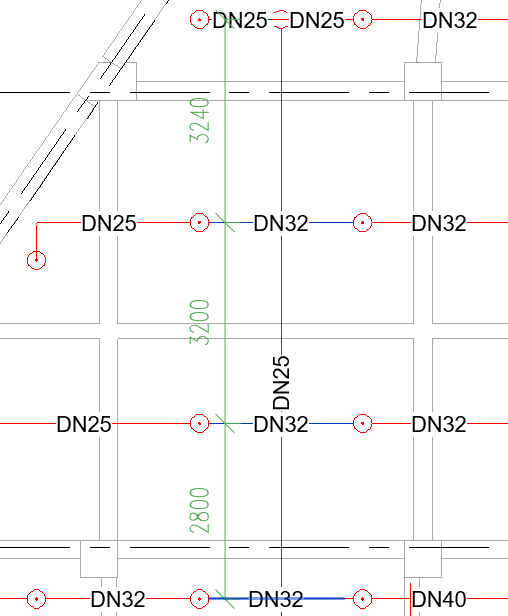

4.喷淋管的间距标注

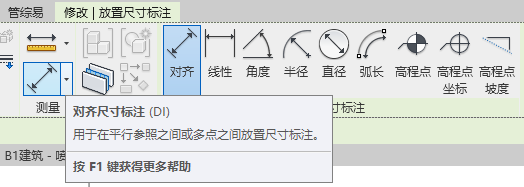

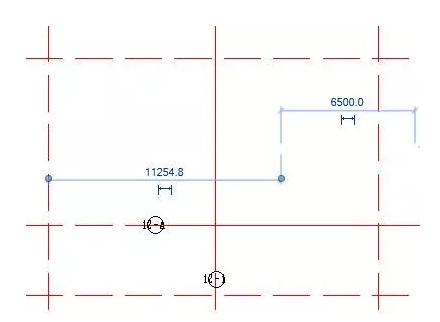

间距标注就更为容易一些了，使用Revit的对齐尺寸标注就可以了

尽量从管道标向喷头，并且多用Tab键来帮助捕捉

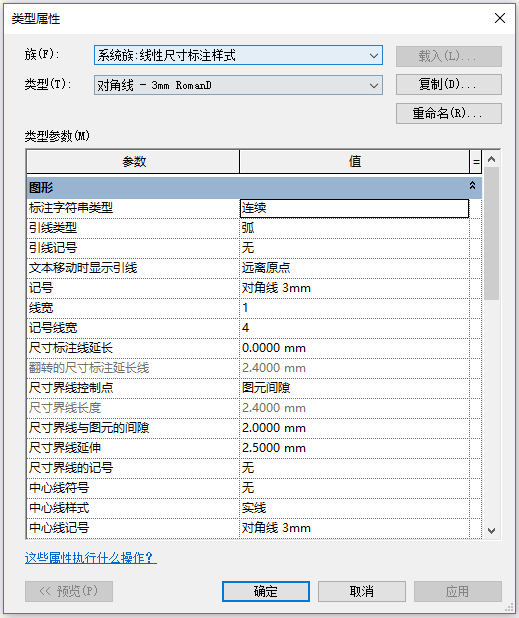

线宽颜色等样式，建议复制一个类型出来再修改，以免影响其他标注

这边为了教程更明显所以用的是红线白底，我们调整一下喷淋系统的颜色、线宽和软件背景就可以了

给水排水工程图中的常用图例

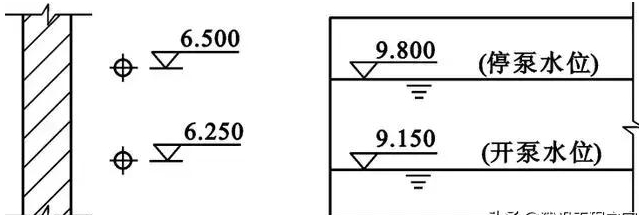

标高-平面图标注方式

标高-剖面图标注方式

标高-轴测图标注方式

标高

注意点：

1、室内标高一般标注的是相对标高，即相对正负零的标高；

2、标高一般情况下是以“m”为计量单位的，写小数点后面第三位；

3、标高按标注位置分为：顶标高、中心标高、底标高；

4、图纸没有特别说明，一般情况下：给水管标注的是管道中心标高，排水管标注的是管道底标高。

管道管径标注

管径应以mm为单位。水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；无缝钢管、螺旋、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；塑料管材，管径宜按产品标准的方法表示。当设计均用公称直径DN表示管径时，应用公称直径DN与相应产品规格对照表。

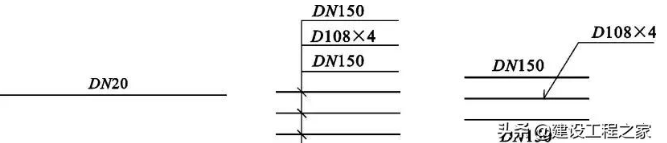

管道管径的标注

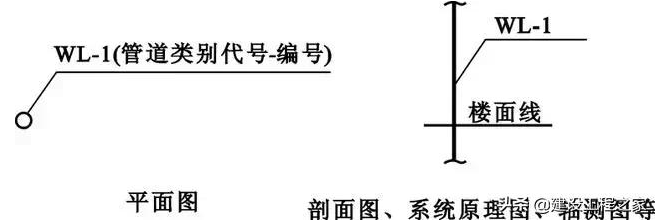

管路编号

（1） 当建筑物的给水引入管或排水排出管的数量超过1根时，宜进行编号。

（2） 建筑物穿越楼层的立管，其数量超过1根时宜进行编号。

（3） 在总平面图中，当给排水附属构筑物的数量超过1个时，宜进行编号。编号方法为：构筑物代号－编号；给水构筑物的编号顺序宜为：从水源到干管，再从干管到支管，最后到用户；排水构筑物的编号顺序宜为：从上游到下游，先干管后支管。

（4） 当给排水机电设备的数量超过1台时，宜进行编号，并应有设备编号与设备名称对照表。管路编号

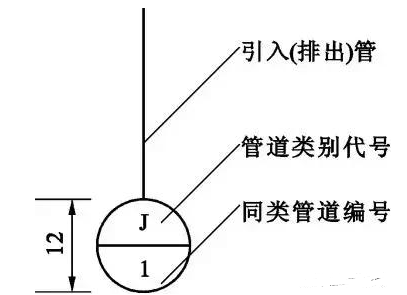

给水引入（排水排出）管编号表示方法

建筑给排水施工图的主要内容

建筑给排水施工图一般由图纸目录、主要设备材料表、设计说明、图例、平面图、系统图（轴测图）、施工详图等组成。

室外小区给排水工程，根据工程内容还应包括管道断面图、给排水节点图等。

平面布置图

给水、排水平面图主要表达给水、排水管线和设备的平面布置情况。

根据建筑规划，在设计图纸中，用水设备的种类、数量、位置，均要作出给水和排水平面布置；各种功能管道、管道附件、卫生器具、用水设备，如消火栓箱、喷头等，均应用各种图例表示；各种横干管、立管、支管的管径、坡度等，均应标出。平面图上管道都用单线绘出，沿墙敷设时不注管道距墙面的距离。

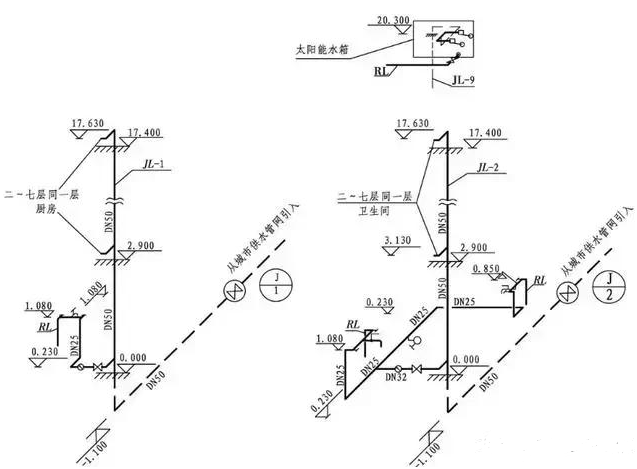

系统图

系统图，也称“轴测图”，其绘法取水平、轴测、垂直方向，完全与平面布置图比例相同。系统图上应标明管道的管径、坡度，标出支管与立管的连接处，以及管道各种附件的安装标高，标高的±0.00应与建筑图一致。系统图上各种立管的编号应与平面布置图相一致。系统图均应按给水、排水、热水等各系统单独绘制，以便于施工安装和概预算应用。

施工详图

凡平面布置图、系统图中局部构造因受图面比例限制而表达不完善或无法表达的，为使施工概预算及施工不出现失误，必须绘出施工详图。通用施工详图系列，如卫生器具安装、排水检查井、雨水检查井、阀门井、水表井、局部污水处理构筑物等，均有各种施工标准图，施工详图宜首先采用标准图。

绘制施工详图的比例以能清楚绘出构造为根据选用。施工详图应尽量详细注明尺寸，不应以比例代替尺寸。

设计施工说明及主要材料设备表

用工程绘图无法表达清楚的给水、排水、热水供应、雨水系统等管材、防腐、防冻、防露的做法；或难以表达的诸如管道连接、固定、竣工验收要求、施工中特殊情况技术处理措施，或施工方法要求严格必须遵守的技术规程、规定等，可在图纸中用文字写出设计施工说明。工程选用的主要材料及设备表，应列明材料类别、规格、数量，设备品种、规格和主要尺寸。

此外，施工图还应绘出工程图所用图例。

所有以上图纸及施工说明等应编排有序，写出图纸目录。

建筑给排水施工图的识读

基本方法：先粗后细，

平面系统多对照。

阅读主要图纸之前，应当先看说明和设备材料表，然后以系统图为线索深入阅读平面图、系统图及详图。

阅读时，应三种图相互对照来看。先看系统图，对各系统做到大致了解。看给水系统图时，可由建筑的给水引入管开始，沿水流方向经干管、立管、支管到用水设备；看排水系统图时，可由排水设备开始，沿排水方向经支管、横管、立管、干管到排出管。

平面图的识读

室内给排水管道平面图是施工图纸中最基本和最重要的图纸，常用的比例是1∶100和1∶50两种。它主要表明建筑物内给排水管道及卫生器具和用水设备的平面布置。图上的线条都是示意性的，同时管材配件如活接头、补心、管箍等也不画出来，因此在识读图纸时还必须熟悉给排水管道的施工工艺。

在识读管道平面图时，应该掌握的主要内容和注意事项如下：

(1) 查明卫生器具、用水设备和升压设备的类型、数量、安装位置、定位尺寸。

(2) 弄清给水引入管和污水排出管的平面位置、走向、定位尺寸、与室外给排水管网的连接形式、管径及坡度等。

(3) 查明给排水干管、立管、支管的平面位置与走向、管径尺寸及立管编号。从平面图上可清楚地查明是明装还是暗装，以确定施工方法。

(4) 消防给水管道要查明消火栓的布置、口径大小及消防箱的形式与位置。

(5) 在给水管道上设置水表时，必须查明水表的型号、安装位置以及水表前后阀门的设置情况。

(6) 对于室内排水管道，还要查明清通设备的布置情况，清扫口和检查口的型号和位置。

系统图的识读

给排水管道系统图主要表明管道系统的立体走向。

在给水系统图上，卫生器具不画出来，只须画出水龙头、淋浴器莲蓬头、冲洗水箱等符号；用水设备如锅炉、热交换器、水箱等则画出示意性的立体图，并在旁边注以文字说明。

在排水系统图上也只画出相应的卫生器具的存水弯或器具排水管。

在识读系统图时，应掌握的主要内容和注意事项如下：

(1) 查明给水管道系统的具体走向，干管的布置方式，管径尺寸及其变化情况，阀门的设置，引入管、干管及各支管的标高。

(2) 查明排水管道的具体走向，管路分支情况，管径尺寸与横管坡度，管道各部分标高，存水弯的形式，清通设备的设置情况，弯头及三通的选用等。识读排水管道系统图时，一般按卫生器具或排水设备的存水弯、器具排水管、横支管、立管、排出管的顺序进行。

(3) 系统图上对各楼层标高都有注明，识读时可据此分清管路是属于哪一层的。

详图的识读

室内给排水工程的详图包括节点图、大样图、标准图，主要是管道节点、水表、消火栓、水加热器、开水炉、卫生器具、套管、排水设备、管道支架等的安装图及卫生间大样图等。

这些图都是根据实物用正投影法画出来的，图上都有详细尺寸，可供安装时直接使用。

    问题：

    尝试在Revit中打开远程工作共享模型时，发生以下情况之一：

        未填充任何BIM360项目，并且在BIM360或BIM360Team中可能无法访问某些文件。

        Revit中的模型可能灰显。

        单击BIM360图标时，看不到任何项目。

        从Web浏览器访问的BIM360模型在Revit主页中不可见。

        主页上的Revit2019.1及更高版本

        您当前没有访问Revit远程模型的权限。

        订购RevitCloudWorksharing或CloudModelsforRevit的固定期限使用许可以访问此数据。

    当在Revit2019及先前版本中从“文件”>“打开”>“BIM360”图标打开时

    您当前没有访问Collaboration for Revit的权限

    访问被拒绝

    无法使用“使用远程服务协作”这一选项，

    因为您尚未购买Collaboration for Revit服务。

    无权访问模型

    您无权执行此操作。

    如果RevitCloudWorksharing固定期限使用许可已被删除，则可能会向用户显示以下错误：

    无权访问A360项目

    您无权访问此模型所属的A360项目。

    注意：当前名为RevitCloudWorksharing的服务是产品BIM360Design的一部分，以前称为CollaborationforRevit(C4R)。

    您尚未订购Collaboration for Revit服务。

    如何获得CollaborationforRevit服务？

    原因：

    AutodeskAccount无法识别BIMCollaboratePro（以前称为BIM360Design）固定期限使用许可和RevitCloudWorksharing项目。

    解决方案：

    要解决此问题，请检查以下事项：

    注销并重新登录Revit：

        注销并重新登录Revit可能会解决临时连接问题。

        清除网络平台的浏览数据。

    确认为BIMCollaboratePro（以前称为BIM360Design）和RevitCloudWorksharing项目分配了座席：

    确保执行以下步骤来分配BIMCollaboratePro（以前称为BIM360Design）固定期限使用许可：

        1.登录AutodeskAccount。

        2.在“产品和服务”下，检查是否存在列为RevitCloudWorksharing的固定期限使用许可。必须在“用户管理”下将此固定期限使用许可分配给成员。

        注意：合约经理可在“最近订购的产品”下看到BIMCollaboratePro。

        3.按照设置产品、服务与支持的用户权限（经典视图）中的说明，为用户分配包含RevitCloudWorksharing的BIMCollaboratePro座席。

        尚未授予BIM Collaborate Pro访问权限：

            完成如何开始使用CollaborationforRevit固定期限使用许可中所述的步骤，授予对BIM360帐户的访问权限（或使用有权访问该服务的其他BIM360帐户）。

            注意：当BIMCollaboratePro显示在AutodeskAccount中时，请注销并重新登录Revit。这可能会触发系统识别固定期限使用许可。

        注册BIM Collaborate Pro试用版：

            填写表单以注册BIM Collaborate Pro试用版。

    已授予固定期限使用许可，但仍无法访问Revit Cloud Worksharing：

        1.使用Autodesk桌面应用程序或AutodeskAccount将Revit更新到最新版本。

        2.验证登录Revit的电子邮件地址是否与RevitCloudWorksharing固定期限使用许可关联帐户的电子邮件地址一致。

        3.如果存在任何拼写错误，请从帐户中删除该用户，然后使用正确的电子邮件地址重新添加。

        4.如果最近授予了访问权限，但仍无法访问RevitCloudWorksharing，则此更改可能未完全传播到最终用户。最长等待24小时，然后重新测试。

        5.如果已确认帐户订购了固定期限使用许可，但用户仍未看到它，请尝试删除然后重新授予访问权限。

        6.如果问题仍然存在，请创建一个新的Windows用户帐户，并测试这是否可以解决该问题。

        7.如果正在使用Revit2018版本，请确保Revit使用的是最新版本，然后再为BIM360Docs上托管的模型打开/启动协作。

    免费Revit教学视频。

    文章来源：广筑BIM咨询

    教你如何三步创建出三十种类型的族

    在做钢结构项目过程中，往往一个钢结构构件有多种类型尺寸，当载入到项目当中需要连续新建多种类型的族，过程比较繁琐，工作量也会增加；如果前期我们统一所有类型钢构件的型号，通过类型目录文件来新建族类型，便会大大节省我们做项目的时间。

    两大优点

    方便后期进行族类型的编辑和管理，丰富企业族库。

    对同类型的项目不必再新建族类型，只需选择项目中所需的型号，减小项目的尺寸。

    这种方法适用于族类型较多的情况，下面就族类型的创建展开介绍。

    多种族类型创建三步走

    创建类型目录，首先要创建一个外部文档（TXT文件），文本的具体内容为参数，参数值及分隔符“逗号”。

    （1）创建excel表格，输入格式为“参数名称##参数类型##单位”，如下图：

    注：保存为.csv格式，名称要与族名称相同且在同一文件夹下；找到保存的文件夹，将.csv扩展名改为.txt，点击确定即可。

    （2）新建族，添加类型参数。

    （3）新建项目，将族载入后会出现“指定类型”对话框，根据需要配合“Ctrl”选择我们所需要的类型参数。

    总结

    1.创建文件的方法：

    ①记事本文本编辑器。

    ②excel表格自动处理。

    ③使用ODBC将项目导出到数据库中，然后以逗号分隔的格式下载图元类型表格。

    2.创建类型目录的文本文档时，一定要注意语法，并按照要求创建参数。

    这里列举了几种常用有效单位名称和有效单位：

    常用的有效单位名称：

    length（长度），area（面积），volume（体积），angle（角度），force（力）

    常用的有效单位：

    feet（英尺），inches（英寸），meters（米），centimeters（厘米），millimeters（毫米）

    同样的方法，也可以适用于机电方向的使用，感兴趣的小伙伴欢迎留言探讨哦！！！

    Q:如何创建四个正立面以外的其他角度立面视图？

    我们都知道，在Revit中，视图符号和视图都是相互关联的，默认的平面视图中有着东南西北四个立面符号，就对应于项目浏览器中的四个正立面视图。当我们需要创建其他角度的立面视图时，有以下三种方法:

    方法一：对齐墙放置

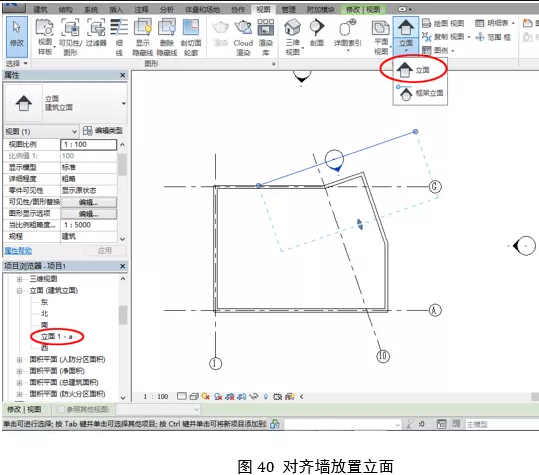

    在平面视图中，点击“视图”选项卡中的“立面”下拉列表中的“立面”命令（如图40所示），移动光标到要创建立面的墙旁，会发现立面符号始终与墙保持正交，单击放置立面符号，则在项目浏览器中会自动创建一个立面视图（如图40中新增的“立面1-a”）。

    方法二：对齐轴线或参照平面放置

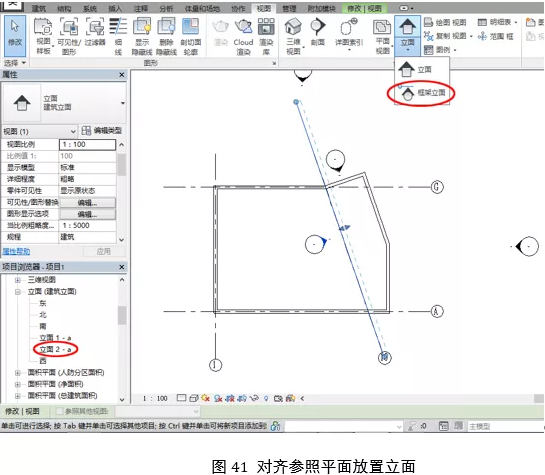

    在平面视图中，点击“视图”选项卡中的“立面”下拉列表中的“框架立面”命令（如图41所示），移动光标到要创建立面的轴网或命名的参照平面旁，会发现立面符号始终与轴网或参照平面保持正交，单击放置立面符号，则在项目浏览器中会自动创建一个立面视图（如图41中新增的“立面2-a”）。

    框架立面会以轴号或参照平面名称为相关基准，其“远裁剪偏移”值较小。

    方法三：放置后旋转

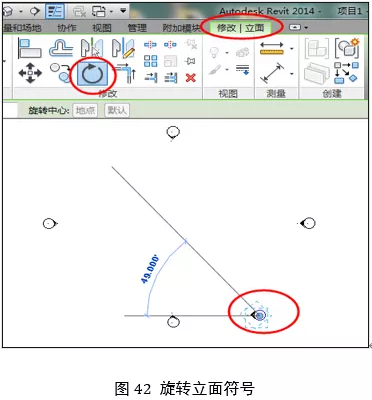

    当要创建一个固定角度的立面，或是没有墙或轴网参照，可以先用“立面”命令放置一个立面符号，之后再用工具栏的“旋转”命令，旋转到合适的角度（如图42所示）。或是点选立面符号的圆，拖拽出现在圆旁的“旋转”图标，立面符号也会旋转。

    免费Revit教学视频。

一、钢筋材料技术指标

钢筋技术指标应符合《混凝土结构设计规范》GB50010 要求,其强度标准值应具有≥95％的保证率。

热轧钢筋：

注意：（1） A6、A8 主要用于构造钢筋、梁箍筋、剪力墙构造边缘构件箍筋等。（ABC为钢筋等级代号，这里显示问题）

（2） 抗震等级一、二、三级的框架和斜撑构件(含楼梯的梯段)，纵向受力钢筋钢筋应采用抗震钢筋(带 E 标识的钢筋)，钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于 1.25, 钢筋的屈服强度实测值与屈服强度标准值的比值不应大于 1.30, 且钢筋在最大拉力下的总伸长率实测值不应小于 9%。HPB300 在最大拉力下的总伸长率限值不应小于 10.0%。

（3） 热轧光圆钢筋应符合 GB1499.1 标准的规定，热轧带肋钢筋应符合 GB1499.2 标准的规定。钢筋的化学成分(碳、硫、磷等含量)、力学性能(抗拉强度、屈服强度、伸长率等) 以及冷弯试验须满足该标准相关技术要求。

带肋钢筋

钢材：钢板 Q235-B、Q345-B，热轧普通型钢 Q235-B、Q345-B。

焊条：E43 系列用于焊接 HPB300 钢筋、Q235-B 钢板型钢；E50 系列用于焊接 HRB335 钢筋、Q345-B 钢板型钢；E55 系列用于焊接 HRB400 热轧钢筋。不同材质时，焊条应与低强度等级材质匹配。

二、钢筋的混凝土保护层

普通钢筋及预应力筋的混凝土保护层厚度应满足以下要求，且不应小于钢筋的公称直径。

混凝土构件最外层钢筋的保护层厚度应不小于下表要求：

当混凝土强度等级≤C25 时，表中各项保护层厚度增加 5mm。

注意：（1）当上部墙柱伸入地下与土体接触、或其中一段墙柱临水时，无论其外表面是否设置了建筑防水层，墙柱迎水面、接触土体面的钢筋保护层应按上部结构的保护层厚度增加 S=35(墙)、

30(柱)，总保护层厚度不大于 50mm，见下图。

墙(柱)纵筋保护层加厚图

（2）当梁、柱、墙中纵向钢筋保护层厚度大于 50 时,采取以下措施：

在保护层中配置钢筋网片!4@150×150，其保护层不小于 25；并采取有效的定位措施，避免钢筋网片与梁柱墙的纵筋、箍筋接触。

三、钢筋连接形式

根据规范和设计图纸要求，工程采用钢筋的连接形式为：

下挂柱、吊挂夹层的竖向构件、桁架和拱的拉杆等轴心受拉及小偏心受拉的构件，纵向钢筋宜采用直螺纹套筒接头,不得采用绑扎搭接接头，d≥20的纵筋应采用直螺纹套筒连接接头；直接承受动力荷载的结构构件中，应采用直螺纹套筒接头。

A(竖向构件)：直径d≥25纵筋、底部加强区及以下楼层竖向构件中d≥22纵筋、框支柱纵筋应采用直螺纹套筒连接。

B（横向构件）：直径d≥25纵筋、框支梁纵筋应采用直螺纹套筒连接。采用直螺纹套筒连接时，框支柱、框支梁、底部加强区及以下竖向构件采用不低于Ⅱ级的直螺纹套筒连接接头，其它构件采用Ⅱ级直螺纹套筒连接接头。

除上述要求外，钢筋直径14＜d＜25采用焊接连接(竖向钢筋采用电渣压力焊)；钢筋直径d≤14mm采用绑扎搭接。

即：

○1 柱、剪力墙：d≤14mm时采用绑扎搭接；14＜d≤25时采用电渣压力焊；d≥25采用直螺纹机械连接（加强区及以下部分竖向构件中d≥22即采用直螺纹）；

○2 梁板钢筋：d≤14mm采用绑扎搭接；14＜d＜25采用焊接连接；d≥25采用直螺纹机械连接；

电渣压力焊

○3 下挂柱、吊挂夹层的竖向构件、桁架和拱的拉杆等轴心受拉及小偏心受拉的构件钢筋：d＜20时焊接；d≥20时采用直螺纹机械连接。

○4 直接承受动力荷载的结构构件钢筋：应采用直螺纹套筒接头。

钢筋接头要满足以下要求：

（1） 梁、柱筋、剪力墙竖向及水平筋、板筋当采用绑扎接头时搭接长度为 =1.4la（la 为非抗震时，纵向受拉钢筋的最小锚固长），接头间距≥35d（且≥500mm）。

（2） 柱、墙、梁及板的受力钢筋接头应错开搭接，同一截面钢筋的接头数不应多于总根数的50%。

（3）焊接接头处钢筋轴线的偏移不得超过0.1d，且不大于2mm。接头处弯折不得大于4度。

四.钢筋连接要求

4.1 纵向受力钢筋连接要求

（1） 下挂柱、吊挂夹层的竖向构件、桁架和拱的拉杆等轴心受拉及小偏心受拉的构件，纵向钢筋宜采用直螺纹套筒接头,不得采用绑扎搭接接头，d≥20的纵筋应采用直螺纹套筒连接接头；直接承受动力荷载的结构构件中，应采用直螺纹套筒接头。

（2） 受力钢筋的连接接头应设置在受力较小处。在同一根受力钢筋上宜少设接头。在结构的重要构件和关键传力部位(如框架梁端、柱端箍筋加密区)不宜设置连接接头，梁柱节点核心区不得设置接头。无法避开框架梁端、柱端箍筋加密区时，应采用Ⅰ级直螺纹套筒接头。

（3） 位于同一连接区段内的受拉钢筋接头百分率：

1)搭接、焊接接头面积百分率不应大于50％，接头位置应符合标准图集等相关条文要求；

2)直螺纹套筒接头面积百分率，避开框架梁端、柱端箍筋加密区时，Ⅱ级接头不应大于50%，Ⅲ级接头不应大于25%，Ⅰ级接头可不受接头百分率限制；位于框架梁端、柱端箍筋加密区的Ⅰ级直螺纹套筒接头，接头百分率不应大于50%。

3)直接承受动力荷载构件的机械接头，应满足疲劳性能要求，接头百分率不应大于50%。

（4） 在搭接区段范围内箍筋必须加密，间距取搭接钢筋较小直径的5倍和100mm两者之中的较小值；当受压钢筋直径大于25mm时，应在搭接接头两个端面外100mm范围内各设置两道箍筋。

（5） 纵向受力钢筋的连接部位要求：

1)楼层梁纵筋和楼板钢筋：上部纵筋一般在跨中1/3范围内连接；下部纵筋尽量锚固在支座内，或在跨中1/3范围之外弯矩较小处连接。

2)地下室底板按筏板或防水板设计时，底板和基础梁上部纵筋在跨中1/3范围之外连接或锚固在支座内，下部纵筋在跨中1/3范围之内连接。

（6） 纵向受拉钢筋的锚固方式、锚固长度、搭接长度等，需按照16G101-1执行。

（7） 钢筋混凝土墙、柱纵向钢筋伸入承台或基础内时，除满足16G101-3第64~66页要求外，尚应符合以下要求：

基础高度h＜1400时，钢筋应全部伸至基础底面，且角部钢筋水平弯折(≥150)；

基础高度h≥1400时，柱、剪力墙暗柱(端柱、短肢剪力墙)的角部钢筋、圆形柱1/4 纵筋(且不少于4根)伸至基础底面且水平弯折≥150；当墙、柱的角筋间距大于1.0m时应增加伸至基础底面的纵筋根数,使伸至基础底面的纵筋间距不大于1.0m。

1） 地下室外墙的外侧钢筋，应全部伸到基础底部，且水平弯折≥150；

2） 筏板基础时，四周边的剪力墙、柱的外侧纵筋应全部伸至基础底面，且向内侧水平弯折≥15d;

3）抗拔桩上承台对应的墙柱，承台范围内的墙柱钢筋应全部伸至承台底面且弯折≥150。

柱、暗柱在承台或基础内设置三道纵筋的稳定箍筋，仅设外围箍，箍筋直径取与该构件底层外箍相同直径。

4.2 楼板钢筋连接要求

（含楼梯板等）

（1） 板上部筋均按“充分利用钢筋的抗拉强度”考虑，板底部钢筋,短跨方向筋放在下层。除注明外,支座面筋的分布钢筋为A6@200/A6@150/A8@200（板厚140/180/250mm）。

（2） 楼板(楼梯板)钢筋基本构造要求按16G101-1、-2，其连接锚固尚应符合以下要求：

1） 在端支座位置，支座面筋应伸到支座对边再向下弯折15d；当支座截面较宽、支座内直段长度大于0.6lab时，支座内直段长度取0.6lab、支座内直段长度不大于0.6lab时取0.4lab且伸过支座中心线再向下弯折15d；悬挑板面筋尚应满足la的锚固要求。

2） 当板支座为剪力墙、框架柱时(除墙顶、柱顶所在位置外)，板面筋直段满足la 长度后，可直锚不再弯折。

3） 对于建筑物长度超过45m的结构楼(屋)面板，该层板底筋伸入支座内长度不小于15d，且伸过支座中心线。

4） 转换层、加强层楼板与剪力墙、框架柱(框支柱)交界处，板面筋、底筋的锚固尚应满足lae长度。

（3） 支座两侧的楼板面标高相差Dh≤30时，板上部钢筋可弯折不断开。Dh>30时，钢筋作分离处理。

相邻板的面筋互锚在支座而未拉通时，两侧纵筋均须伸过支座中心线≥5d,往下弯折长度≥15d，且支座内水平段长度应≥0.6lab、总长度≥la。当支座两侧的板面标高不同时，按下图处理。

板面标高不同处钢筋连接图

（4） 楼板内的设备预埋管上方无板面钢筋时，沿预埋管走向设置板面附加钢筋网带，钢筋网带取A6@150×150，钢筋网带边缘至最外排预埋管中心水平距离200。见下图。

（5） 未注明楼板支座面筋长度标注尺寸界线时，板面筋下方的标注数值为面筋自梁(墙、柱)边起算的直线长度,见下图（左）。当支座面筋长度仅在一侧标注时，表示两侧伸出长度相同。当梁边与矩形柱边水平距离a、b(同一板块的角部柱外凸尺寸)均不小于300,且楼板在该角部未设支座加强筋、也未设置双向通长面面筋时，该角部双方向支座面筋应作加长处理，见下图（右）。

（6） 楼面板、屋面板开洞处（包括后封堵的水井电井等），当洞口长边b(直径%%C)小于或等于300时，钢筋可绕过不截断，钢筋构造见16G101-1第110页；当300<b(%%C)≤1000 时，洞边补强措施按16G101-1第111页。短跨方向的洞边补强筋应伸入支座。单向板长跨方向补强筋锚入板内1.4la；双向板洞口边长(直径)大于500、或者洞口距支座边缘的距离≤1.5m时，该方向该侧的补强筋应伸入支座，否则补强筋锚入板内1.4la。后封堵的水井电井等设备管井，板内钢筋不截断，管道安装完毕后用高一等级补偿收缩混凝土封闭。

（7） 楼板 暗梁纵筋锚固要求同次梁L。

暗梁钢筋与楼板钢筋正交

暗梁钢筋与楼板钢筋斜交

（8）悬挑板阳角顶面放射筋构造

悬挑板阳角顶面放射筋构造

1） 放射筋”的直径：取板顶面筋 d1 和 d2 的直径较大者。

2） 放射筋”的间距 a=a1 和 a2 的较小者、且≤150（含与贴支座第一根板顶面筋 d1 和 d2 的距离）。

4.3 剪力墙钢筋连接要求

（包括地下室墙体、水池水箱等钢筋混凝土墙）

除注明外，墙体水平钢筋放在外侧，墙体钢筋网之间设置拉筋，矩形布置。拉筋直径A6，底部加强部位间距450，非底部加强部位间距600，并分别取墙体水平和竖向分布筋间距的整数倍。

当连梁跨高比L/h＞2.5且连梁两端（或一端）的剪力墙有墙身水平分布筋时，墙身水平分布筋在连梁高度范围内拉通兼做连梁腰筋；当连梁连梁跨高比L/h<2.5或两端的剪力墙均无墙身水平分布筋时，连梁的腰筋设置见下表。

套管穿墙和墙体开洞处，洞口补强做法按16G101-1第83页。

当洞口尺寸≤300mm时，不设洞口补强钢筋，墙钢筋绕过洞口，不得截断；

当 300＜洞口尺寸≤800mm 时，设洞口补强钢筋，每侧 2C14/3C14/3C16（墙厚250/350/500mm），圆形洞口时还需设置环形加强钢筋，规格同洞口每侧补强钢筋。

当洞口尺寸＞800mm时，洞口周边加强做法见单体设计图。

穿墙套管应采用钢套管，钢套管壁厚≥3.5mm。

4.4砌体填充墙钢筋连接要求

砌体填充墙应沿柱(剪力墙)高每隔500~600配置2A6墙体拉筋。拉筋伸入墙内的长度，抗震构造措施采用的设防烈度6度高层建筑及7、8、9度建筑，拉筋应沿墙全长贯通；6度非高层建筑楼梯间和疏散通道的填充墙拉筋沿墙全长贯通，其它墙体拉筋为墙长的1/5与

1000较大值；地下一层及以下的填充墙拉筋为墙长的1/5与1000较大值。

墙长大于5m时，墙顶与梁(板)应有拉结，见下图。

墙顶与梁板拉结立面示意图

墙高度超过4m(厚度小于等于120的墙高度超过3m)时，墙体半高处(一般结合门窗洞口上方过梁位置)应设置与柱(剪力墙)连接且沿墙全长贯通的钢筋混凝土水平系梁(圈梁)，梁截面为墙厚bx150，纵筋4C10箍筋!6@200。施工时预埋4C10与水平系梁纵筋连接。水平系梁遇过梁时，分别按截面、配筋较大者设置。

除注明者外，通用构造柱GZ截面取墙厚x200，纵筋4C10，箍筋A6@200；施工时先砌墙后浇构造柱，在上下楼层梁相应位置预留纵筋与构造柱纵筋连接。填充墙与构造柱交接处，应设墙体拉筋，见下图；拉筋伸入墙内的长度要求同上。

墙体拉筋与构造柱

楼梯间和疏散通道的填充墙，应采用镀锌电焊网砂浆面层加强。钢丝网规格为 DHW1.8×50.8×50.8双面设置。梅花形设置S形A6钢筋穿墙对拉，间距@900。砂浆强度等级≥M5，厚度≥25。钢丝网需连接接长时，搭接长度不少于200。钢网外表保护层厚度10~15mm。

非抗震、抗震措施6度的砌体洞口跨度≤600、且洞顶砌体高度≥270时，设置钢筋砖(砌块)过梁；混凝土砌块墙体宜采用专用过梁砌块；钢筋砖(砌块)过梁采用水泥砂浆30厚，砂浆强度等级与砌体相同，内配3!8钢筋伸入砌体内240。其它情况，洞顶应设置钢筋混凝土过梁或下挂板，见下图。

过梁面距离梁(板)底不小于 150 时，采用过梁；小于 150 时，改为下挂板型式，下挂板应后浇。当洞侧与柱、抗震墙距离小于过梁支承长度 a 时，柱、墙应在相应位置预留连接钢筋。

过梁表

对于 lo>3500 的洞口，过梁按以下要求设置：

当 ho 不大于 600 时，采用后浇下挂板，配筋见上表。

当 ho＞600 时，采用下挂过梁的做法，见下图。下挂柱(XGZ)间距 l1≤3.0m， XGZ 对应洞顶楼层

层梁位置设置，若确有困难无法设置在洞顶梁位置时，可设置在板底；此时楼板在 XGZ 位置设双向附加底筋各 2C16，本附加底筋伸入支座的锚固方式同板底钢筋。

楼层(梁)之间设置三边圈梁(除电梯门所在的墙面外)，墙厚 x300，纵筋 4C12，箍筋!6@200。

电梯门洞上方过梁应与相邻框架柱、剪力墙或构造柱拉结，过梁截面取墙厚 x300，纵筋为 4C12，箍筋为A6@200（2）。

4.5 后浇带钢筋连接要求

后浇带中梁板底筋、梁腰筋不断开，梁板面筋隔一断一(梁角筋不断开)；墙体水平筋全部断开。

楼层(及屋面)后浇带钢筋加强构造见下图。

梁后浇带楼板后浇带

梁后浇带宽度范围内，箍筋作加密处理：该位置原设计箍筋间距大于150时，加密为@150；不大于150时，加密为100且不大于原设计间距。

当楼板在后浇带处未设板面钢筋时，增设附加面筋$8@200×200(垂直后浇带走向的钢筋参照图8.6-2断开，锚入两侧混凝土内各la，且不少于300)。

后浇带中梁底筋、腰筋不断开，面筋隔一断一(角筋不断开)；板底筋隔一断一，面筋全部断开。

后浇带两侧应设置快易收口网，其厚度不小于0.3mm，必要时设置钢筋进行加强处理。

4.6 其他要求

（1） 在钢筋混凝土墙、梁上水平预埋设备套管或预留洞时，除注明者外，套管(孔洞) 净距不小于套管（孔洞）直径与150之中的较大值。当现场出现套管(孔洞)的设置与本要求不符时，施工应及时通知设计处理。

（2） 女儿墙和外露的水平挑板直段长度超过12m时，按下设置温度缝。除详图中文字注明者外，女儿墙的水平筋应布置在竖向钢筋的外侧。

（3） 对跨度不小于4m(及悬挑长度不小于2m)的现浇钢筋混凝土梁、板(含楼梯板)模板应起拱。除注明外，非悬挑板起拱高度为跨度(短跨)的1/600，悬挑板起拱高度为悬挑长度的1/300，非悬挑梁起拱高度为跨度的1/600，悬挑梁起拱高度为悬挑长度的1/300。

（4） 板面高于梁面<板厚时的构造，见下图

边支座

中间支座

（5） 板面高于梁面≥板厚时的构造，见下图

6）梁腰筋及拉筋构造，见下图

注：1. 梁腹板高度 h≥485 时，均应设置梁腰筋，两侧均无楼板时，h 应计算至梁顶。

2. 梁腰筋锚固及连接要求见《16G101-1》第 90 页注 3。

3. 普通梁拉筋要求见《16G101-1》第 90 页注 4，框支梁拉筋要求见《16G101-1》第 96 页 1-1。

（7）梁腹板预留孔洞构造，见下图

预留圆形孔洞构造

预留矩形孔洞构造

注：1. 孔洞应尽可能设置在梁跨中 1/3 跨度范围内。若不可避免的要在梁端 1/3 跨度范围内留设孔洞时， 孔洞边至梁端支座边的净距不得小于 1.5 倍梁高。

2. 当同一跨梁上需要留设两个以上的孔洞时，相邻孔洞边的净距矩形时不得小于 2.5 倍梁高，圆形时不小于 3D。

3. 梁腹板预留圆形孔洞应预埋钢套管，钢套管壁厚U+00D4≥3.5mm。当钢套管外径 D≤h/10 且≤100 时，各加强钢筋可取消。

五、施工工艺流程

5.1 钢筋绑扎施工

1）底板钢筋施工

基础底板及顶板施工顺序：定位放线→基础轴线、标高检查→下层横向钢筋→下层纵向钢筋→标准塑料垫块固定→绑扎成网→柱子定位筋→马凳钢筋→上层纵向钢筋→上层横向钢筋→柱子、剪力墙插筋。为了有效控制底板钢筋保护层厚度，采用C30砼垫块50mm*50mm*40mm大小，间距1.0m×1.0m梅花状布置。

地下室面筋需要通过马蹬钢筋来控制。马凳钢筋制作成“几”字型，塔楼和纯地下室底板及顶板马凳钢筋均采用Ф18的钢筋，纵横间距1000。

地下室承台、塔楼筏板及深度≥1000m厚板的马蹬筋采用Ф25筋，并在马镫两侧加焊两根Ф25支腿钢筋，纵横间距1500。同时需在马镫筋上部增加通长布置的面筋支架横梁（Ф25）。

地下室底板、顶部等板面筋用“几”字型Ф18马镫筋

（2） 剪力墙钢筋施工

施工顺序：暗柱主筋→暗柱箍筋→剪力墙竖向钢筋→定位筋→剪力墙水平筋→拉结筋→ 塑料（或混凝土）垫块固定。

保护层：剪力墙钢筋安装塑料（或混凝土）垫块（@1000）确保保护层厚度为20mm（在外墙方向为50）。

（3） 柱钢筋绑扎施工

施工顺序：立柱筋→套箍筋→连接柱筋→画箍筋间距→放定位筋→绑扎钢筋→塑料垫块。

施工方法：用粉笔划好箍筋间距，箍筋面与主筋垂直绑扎，并保证箍筋弯钩在柱上四角相间布置。为防止柱筋在浇筑混凝土时偏位，在柱筋根部以及上、中、下部增设钢筋定位卡。钢筋接头按照 50%错开相应距离；箍筋绑扎时开口方向间隔错开。在结构施工过程中，均充分考虑填充墙与结构的拉结问题，严格按建筑说明中所指定的标准图集进行预留预埋施工。

保护层：外侧钢筋安装塑料（或混凝土）垫块（@1000）确保保护层厚度，地下室外墙的墙保护层厚度为外 50 内 15，柱的保护层厚度为外 50 内 20.

墙柱保护层做法

（4） 梁钢筋施工

施工顺序：主梁主筋→放梁定位箍→梁箍筋→次梁主筋→放梁定位箍→梁箍筋→垫块固定。

施工方法：梁采用封闭箍。先在梁四角主筋上画箍筋分隔线，对接头进行连接,将四角主筋穿上箍筋，按分隔线绑扎牢固，然后绑扎其它钢筋。钢筋的绑扎顺序均按规范进行。

保护层：底板及承台的梁底和两侧放置砼垫块（@1000）确保保护层厚度为50mm，顶板梁底采用砼或塑料垫块（@1000）确保保护层厚度为25mm，如下图所示。

板、次梁、主梁钢筋交叉处节点图

（5） 预留预埋

在结构开始施工之前，即着手进行预留预埋的统计工作，并编制详细的作业指导书指导施工。为了防止施工时幕墙、填充墙铁件、机电预埋管、线盒等偏位，采用在其四周增设附加钢筋。右图为线盒定位示意图。

（6） 控制要点

1） 作为电气接地引下线的竖向钢筋必须标识清楚，焊接不但要满足导电要求，更要符合钢筋焊接质量要求。

2） 在对所有竖向钢筋接头按规范检验合格并做好标识后方可开始绑扎，绑扎时要求所有受力筋与箍筋或水平筋绑牢，柱子角部主筋与角部箍筋绑牢。楼板负弯矩筋弯钩必须向下，不得平躺或朝上方向。

3） 保证拉结筋埋设数量及位置准确，以满足围护结构抗震设防要求。

4） 必须按照结构设计总说明中所规定的布筋原则及规范进行钢筋施工，确保钢筋工程的施工质量，为工程的结构安全奠定基础。

5.2 电渣压力焊

施工流程：检查设备、电源→-钢筋端头制备→安装焊接夹具和钢筋→安装焊剂罐、填装焊剂→施焊→回收焊剂→卸下夹具→质量检查

施工方法：夹具下钳口夹紧下钢筋端部的适当位置，确保焊接处焊剂有足够淹埋深度，上钢筋放入夹具钳口后，调准动夹头的起始点，使上下钢筋的焊接部位位于同轴状态，并夹紧钢筋。通过操纵开关，在钢筋端面之间引燃电弧，借助操纵杆使上下钢筋端面之间保持一定的间距，进行电弧过程的延时，使焊剂不断熔化而形成必要深度的渣池。随后逐渐下送钢筋，使上钢筋端部插入渣池，电弧熄灭，进入电渣过程的延时，使钢筋全断面加速熔化。电渣过程结束后，迅速下送上钢筋，使其端面与下钢筋端面相互接触，趁热排除熔渣和熔化金属，同时切断焊接电源。

5.3 直螺纹套筒连接

直螺纹连接速度快，机械性能好，工艺简单，无明火作业，节约钢材和能源，有明显的技术、经济和社会效益。

施工流程：下料→套丝→检查丝头质量→套塑料保护帽→连接→检查验收。

施工方法：钢筋下料尺寸按施工图纸要求下料，采用钢筋切断机切断，严禁使用气割下料；为确保钢筋连接质量，必须持证上岗作业,在施工过程中逐个检查丝头的加工质量，用水溶性切消冷却润滑液套丝；达到质量要求的丝头，拧上塑料保护帽，做好记录。连接前先回收钢筋连接端的塑料保护帽，检-查丝扣牙形是否完好无损、清洁、钢筋规格与被连接规格是否一致。确认无误后把拧上连接套的一头钢筋拧在被连接钢筋上，并用管钳拧紧，连接好钢筋接头丝扣。

钢筋丝头加工流程

（1）钢筋丝头操作要点：

1） 钢筋端面平头。平头的目的是让钢筋端面与母材轴线方向垂直，宜采用砂轮切割机或其他专用切断设备，严禁气割。

2） 剥肋竣压螺纹。使用钢筋剥肋滚压直螺纹机将待连接钢筋的端头加工成螺纹。丝头质量检验。操作者对加工的丝头进行的质量检验。

3） 带帽保护。用专用的钢筋丝头保护帽或连接套筒将钢筋丝头进行保护，防止螺纹被磕多或被污物污染。

4） 丝头质量抽检。对自检合格的丝头进行的抽样检验。

5）存放待用。按规格型号及类型进行分类码放。

（2） 钢筋连接流程

（3） 钢筋连接操作要点：

1）钢筋就位。将丝头检验合格的钢筋搬运至待连接处。

2）接头拧紧。使用扳手或管钳等工具将连接接头拧紧。

3） 作标记。对已经拧紧的接头作标记，与未拧紧的接头区分开。

4） 施工检验。对施工完的接头进行的质量检验。

    文章来源：科度BIM  图/文：丹丹

    巧用过滤器—校核模型

    在Revit建模过程中，经常会使用到“过滤器”，巧用过滤器校核、审查模型等；那么过滤器是如何创建的呢？有几种创建方法呢？它是如何使用的呢？下面用结构基础为例为大家讲解该功能的使用办法，如图1所示：

    图1

    打开【可见性/图形替换】对话框，进入“过滤器”里，如图2所示：

    图2

    1：选择过滤器；

    2：编辑/新建（过滤器的新建）；

    点击“编辑/新建”，进入到新建过滤器对话框，如图3所示：

    图3

    ①：新建过滤器，弹出对话框并命名，如图4所示

    图4

    ②：新建过滤器命名：桩顶偏移-800；

    ③：选择新建过滤器（桩顶偏移-800）；

    ④：过滤器类别选择“结构基础”；

    ⑤：设置过滤条件（偏移量等于-800）。

    3：添加过滤器

    点击确定，回到过滤器界面，只需添加我们设置完成的过滤器，如图5所示：

    图5

    ⑥：选择新建过滤器（桩顶偏移-800）。

    根据以上操作，过滤器就设置完成，并且可以对它表面颜色进行更改，方便我们校核，如图6所示：

    图6

    免费Revit教学视频。

防空地下室战时起着保护室内人员和战备物质免遭敌人武器破坏的作用。按照《人民防空法》和国家的有关规定，新建民用建筑应修建一定数量的防空地下室。因此从战略考虑，尤其是大城市越来越多的建筑将人防设计提到日程上来，在防空地下室的采暖、通风与给排水设计，必须确保战时防护要求，当平时使用要求与战时防护要求不一致时，应采取平战功能转换措施，在通风方面，平时宜结合防火分区设置，战时应按防护单元分别独立设置。这就对地下室人防的通风、给排水、消防的施工质量提出了更高的要求。本文结合工程实际，对人防工程的暖通、给排水施工质量控制做一简单阐述。

一、人防施工控制要点

（一）预留预埋施工的质量控制 　　

人防工程在土建结构施工阶段，涉及到各专业的预留预埋较多，在施工前应进行图纸会审，各专业分工明确。在结构施工过程中，各专业需要与土建施工密切配合，专业工长要做好过程控制和现场施工监督。为保证施工质量，工程施工中应对隐蔽工程作好记录，并应进行中间或分项检验，合格后方可进行下一工序的施工。

（二）管道设备安装的质量控制

人防管道和设备安装工程应与土建工程紧密配合，土建主体工程结束并检验合格后，方可进行设备安装。防空地下室施工须按《人民防空地下室设计规范》（GB50038-2005）、《人民防空工程施工及验收规范》（GB50134-2004）、《人民防空工程质量检验评定标准》、《地下防水工程质量验收规范》（GB50208-2002）等有关设计和施工规范施工。施工图须按人防主管部门或其委托审查机构审查合格，方可施工。　　

为保证人防工程施工质量，人防工程专用防护防化设备的安装应选择具有人防安装资质的施工单位。

（三）消防、给排水的安装

（1）与防空地下室无关的管道不宜穿过人防围护结构，上部建筑的生活污水管、雨水管、燃气管不得进入防空地下室。

（2）穿过防空地下室顶板、临空墙和门框墙的管道，其公称直径不宜大于150mm，此时在穿墙处应设置刚性防水套管。若管径大于150mm，在其穿墙（穿板）处应设置外侧加防护挡板的刚性防水套管。

（3）穿越防护外墙、临空墙以及顶板的所有给排水管道要预留刚性防水套管，必须于防护外墙及顶板内侧设置公称压力不小于1.0MPa的防爆波阀门，防爆波阀门平时开启，战时关闭。若管道穿过防护单元之间的防护密闭隔墙，应在防护密闭隔墙两侧设置防护阀门（指普通闸板阀或截止阀，工作压力大于1.0Mpa的钢芯阀），安装位置距穿人防墙、板部位不宜大于200mm。

（4）穿过人防围护结构的管道均应采用钢塑复合管或热镀锌钢管，不得使用铝塑复合管、pvc塑材管等。

（5）污水出水管上不但要设置防护阀门，其防护阀门符合第3条要求，还应在管道上设置止回阀。

二、采暖通风设备的安装

（1）凡用于人防工程的人防专用防护、防化设备竣工验收前应安装到位，且必须采用国家人防定点厂家的产品，由具有人防安装资质的单位进行安装。　　

（2）从清洁区开始第一道手动密闭阀至工程口部的管道及配件，应采用厚度2-3mm的钢板焊接制作。其焊缝应饱满、均匀、严实。　　

（3）染毒区的通风管道应采用焊接连接。通风管道与通风设备及密闭阀应采用带密封槽的法兰连接，其接触应平整；法兰垫圈应采用整圈无接口橡胶密封圈，橡胶厚度不应小于4mm。　　

（4）设备安装前应仔细检查安装方向是否正确，特别注意手动密闭阀的安装，阀门上箭头标志方向应与冲击波的方向一致，故在进风口阀门上箭头指向进风方向，而在排风口却逆向排风方向。　　

（5）对于一些细小检测设备也应注意不得漏装。如室内外压差测量装置（位于风机房或防化值班室）、气密测量管（位于工程口部）及放射性监测管、压差测量管、尾气取样管、增压管等（位于口部进风管上）。在施工过程中要根据图集《07FK02》确认其具体安装位置及作法进行安装。　　

（6）如若平时特殊需求要使用战时通风设备，应注意经常清洗和更换设备部件，保证战时通风质量不受影响。　　

（7）与各装饰单位的配合。风口安装所需的装饰面预留孔洞必须要与装饰协调让其根据我们提供的孔洞尺寸再结合室内综合布置的要求预留。　　

（8）与消防、弱电等机电设备安装配合。对于与火灾自动报警及消防联动系统和BAS楼宇自控系统相关的设备电气接口，我们配合其施工。在完成本专业单机试运转和系统调试后，配合消防、弱电分部进行BA系统和FAS系统的联动调试和综合效能检测。

三、人防设备安装

1. 脚踏电动两用风机安装，应符合下列要求 ：风机及其附件应无缺损；脚踏、电动两用风机的机座可采用预埋钢板固定；脚踏、电动两用风机的支架应平正，其节点应采用焊接；风机运转时，应无卡阻和松动现象；电气装置的接地应符合设计要求。

2.防爆波悬板活门安装，应符合下列要求

活门座与胶板粘贴应牢固、平整，其剥离强度不应小于0.5MPa；悬摆板应启闭灵活，能自行开启到限位座，且开口朝下；悬摆板关闭后与活门座胶板应贴合严密；活门座胶板不得涂抹油漆。

3.给水排水设备安装

口部冲洗阀安装，应符合下列要求 ：暗装管道时，冲洗阀不应突出墙面；明装管道时，冲洗阀应与墙面平行；冲洗阀配用的冲洗水管和水枪应就近设置。

防爆波闸阀安装，应符合下列要求：

闸阀宜在防爆波井浇筑前安装。闸阀与管道应采用法兰连接；闸阀的阀杆应朝上，两端法兰盘应对称紧固。闸阀应启闭灵活，严密不漏。闸阀开启方向应标示清晰，止回阀安装方向应正确。

（3）防爆防毒化粪池管道安装，应符合下列要求：

进、出水管应选用给水铸铁管。铸铁管应无裂纹、铸疤等。三通管应固定牢固、平直，其上部应用密闭盖板封堵。　

（4）排水水封井管道安装，应符合下列要求：水封井盖板应严密，并易于开启；进、出水管安装位置应正确，接头应严密牢固；进、出水管的弯头应伸入水封面以下300mm。　　

（5）排水防爆波井的进、出水管管口应用钢筋网保护。网眼宜为30mm×30mm；钢筋网宜采用直径为16～22mm的钢筋焊接制作。　　

总之，在人防工程施工过程中，需要对质量进行严格控制，其中结构阶段的预留预埋非常重要，因为对人防墙的后期开洞，不仅有严格的技术要求和施工难度，还会增加施工成本。在部分项目，按照设计要求，人防设备平时可不安装，在临战转换时限内进行安装，但各地区人防办的要求不同，工程要通过人防验收，一些设备还要根据当地要求进行安装，所以人防各系统管道、设备的施工质量控制应引起高度重视。
