绘制机电部分时，首先要做的就是划分系统，以消防系统来做个教学，跟着我的步伐往下走。画消防管道之前所要做的就是添加其需要的构建，修改其对应的颜色（例如消防管道红色），然后选择对应的系统类型，接下来就可以绘制消防管道了。

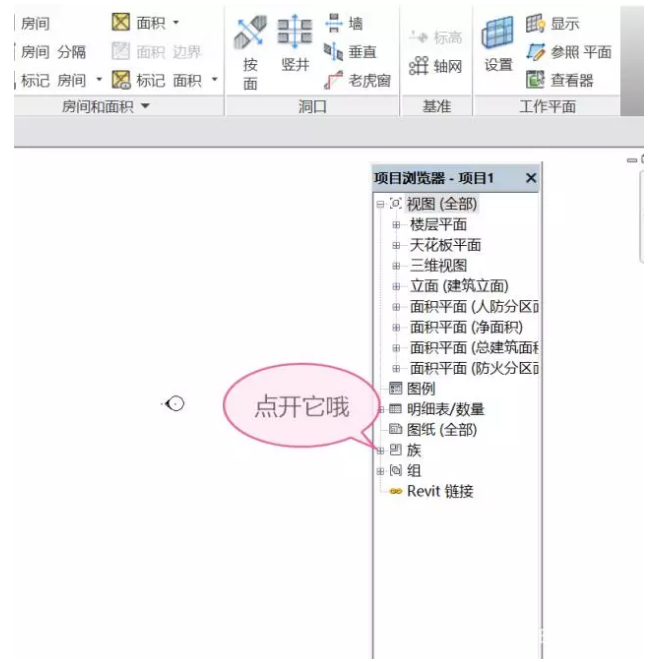

第一步哦！
俺是第二步
风管跟水管不一样哦！（拓展一下）

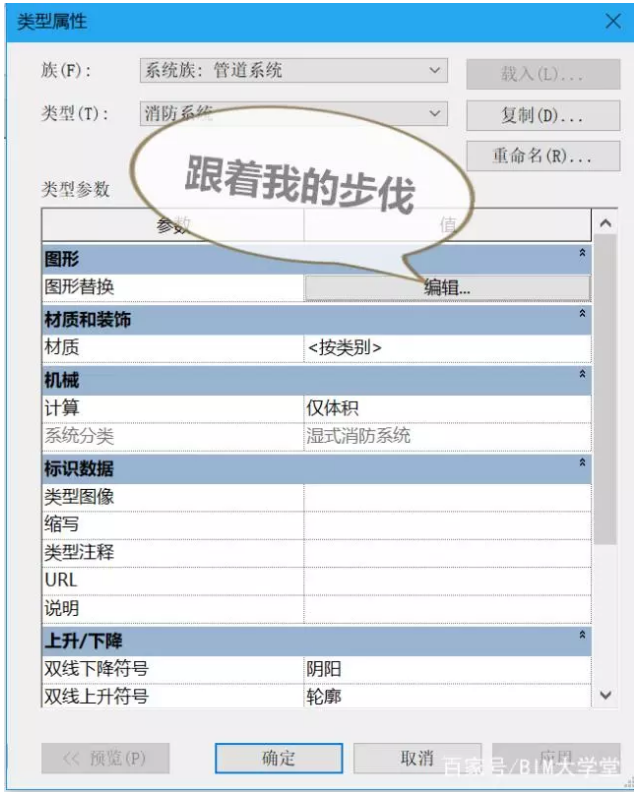

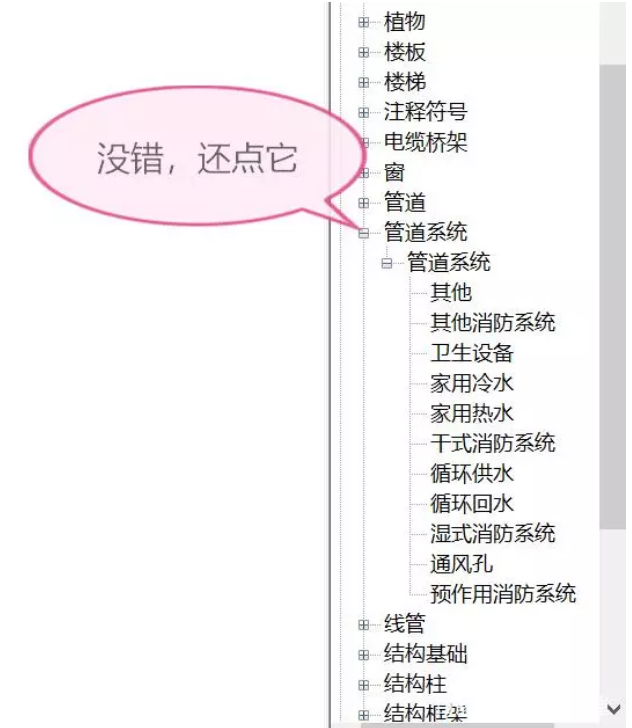

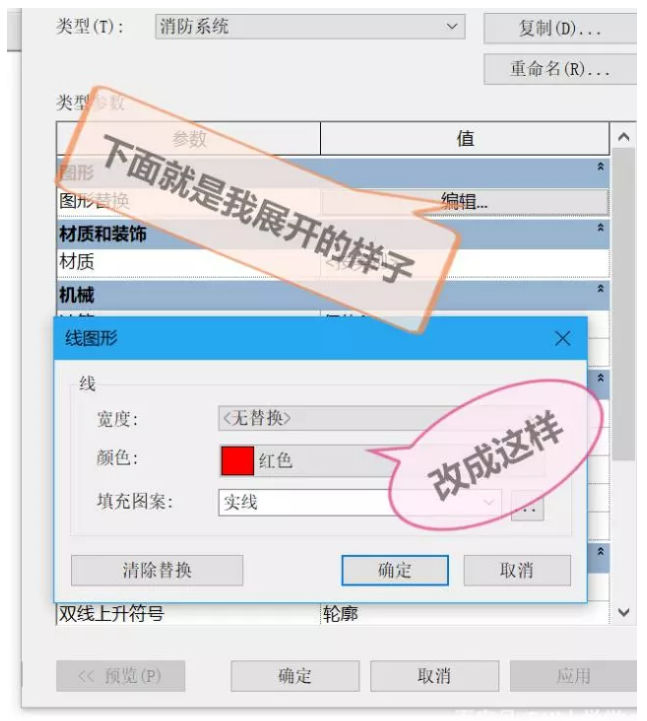

选中一个消防系统，点击鼠标右键选择“复制”命令，然后再次选择复制后的系统，点击鼠标右键，选择“重命名”命令，改为“消防系统”双击打开“消防系统”。

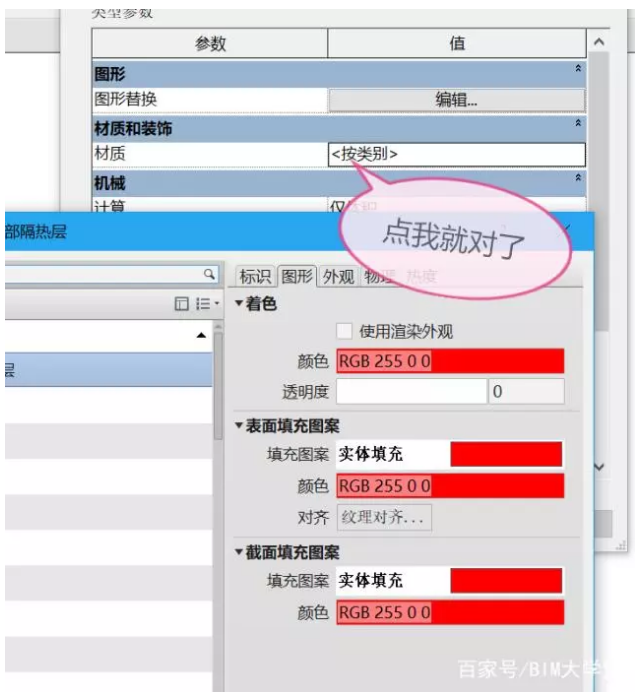

第三步啦！
好快啊！第四步了。
嗯，第五步
第六步，哈哈
这是第七步啦！

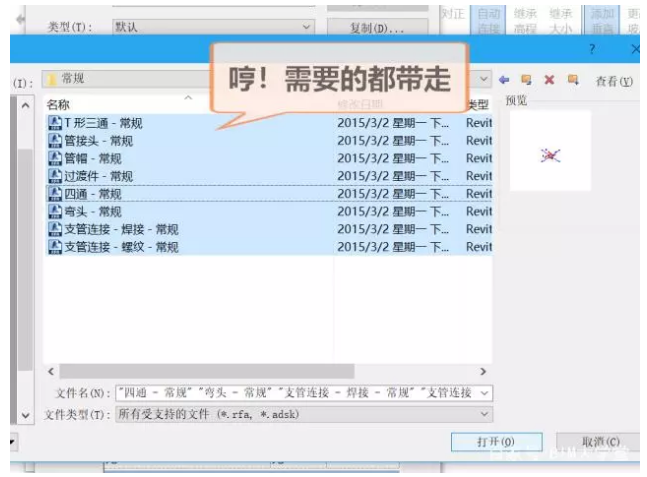

点击“载入族”——>机电——>水管管件——>常规
继续往下看
第几步我也记不住了。

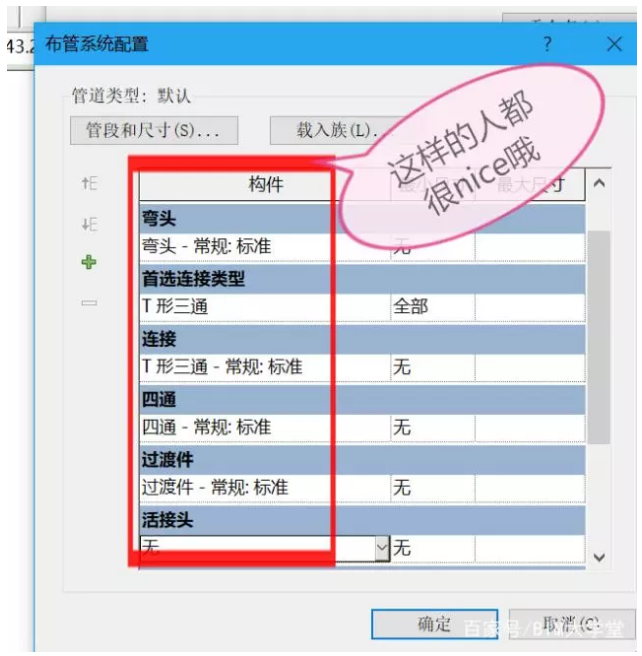

把载入的管件都添加进去，看下面。

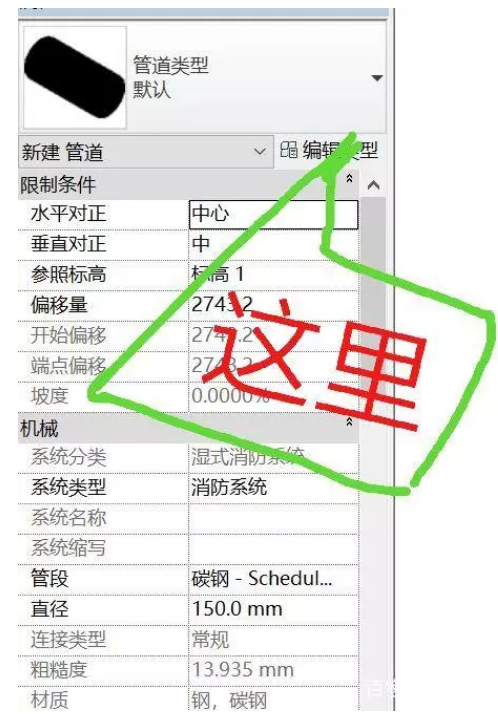

这一步当然我也记不住是第几步了。
点击“确定”就该下一步啦！
看看了上面，这是第十步。

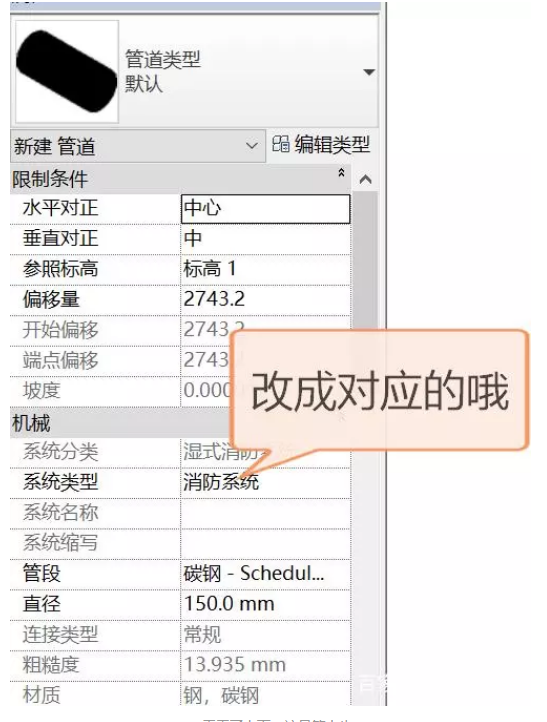

选好“系统类型”后就可以绘制管道了。

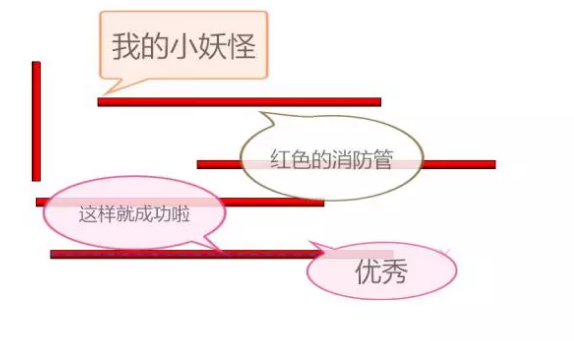

嘻嘻，第十一步
