revit明细表如何导成excel?REVIT教程之EXCEL快速汇总统计门窗数量

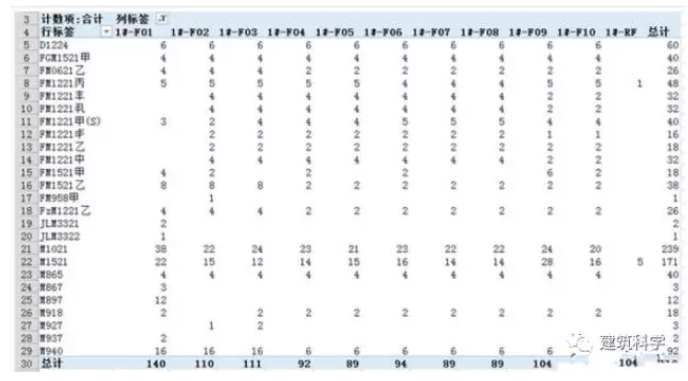

今天的Revit教程是个均和教程,怎么这么说呢,是因为这个教程也要用到EXCEL,是用EXCEL快速汇总统计revit门窗数量。在REVIT当中,按楼层统计的表现形式是竖向的,而我们需要按在表格当中横向显示。安装好EXCEL软件后,我们就一起开启今天的教程吧。如下图,这就是我们完成以后需要达到的效果:

revit明细表如何导成excel?REVIT教程之EXCEL快速汇总统计门窗数量插图

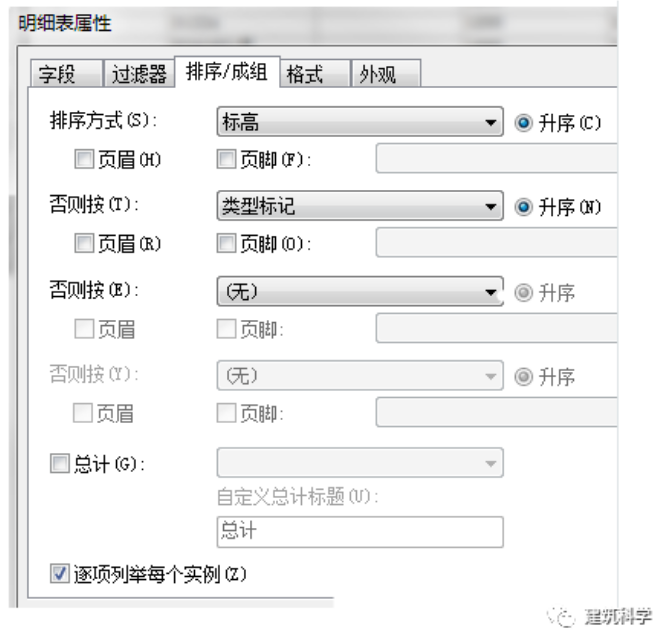

    先在REVIT当中创建门或窗的明细表,不用求和,且列举每个实例,如下图

revit明细表如何导成excel?REVIT教程之EXCEL快速汇总统计门窗数量插图1

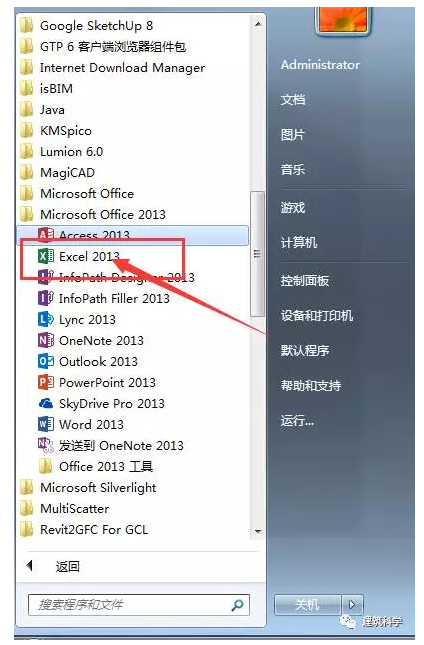

    打开我们的EXCEL

revit明细表如何导成excel?REVIT教程之EXCEL快速汇总统计门窗数量插图2

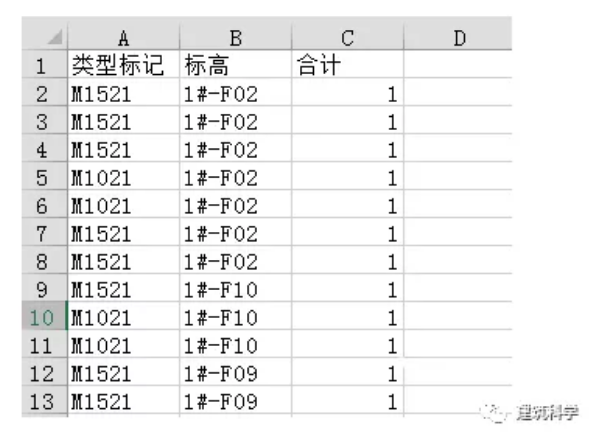

    然后把生成出来的明细表导出,用EXCEL打开,删除不必要的字段,如下图

revit明细表如何导成excel?REVIT教程之EXCEL快速汇总统计门窗数量插图3

    这里,我们要用到EXCEL的数据透视表

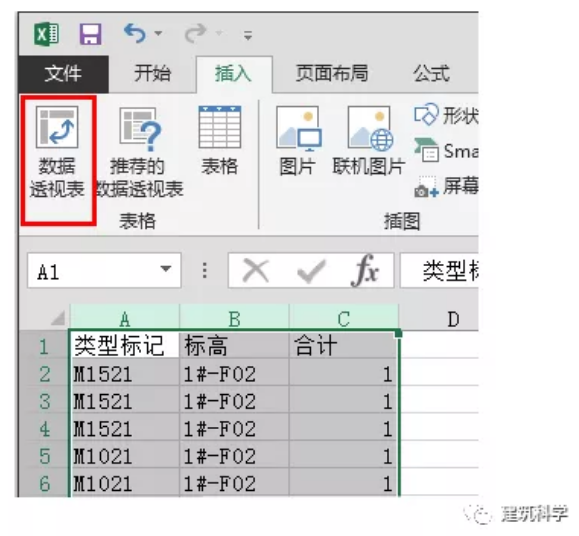

首先,我们要选中所有数据,然后选择【插入】里的数据透视表

revit明细表如何导成excel?REVIT教程之EXCEL快速汇总统计门窗数量插图4

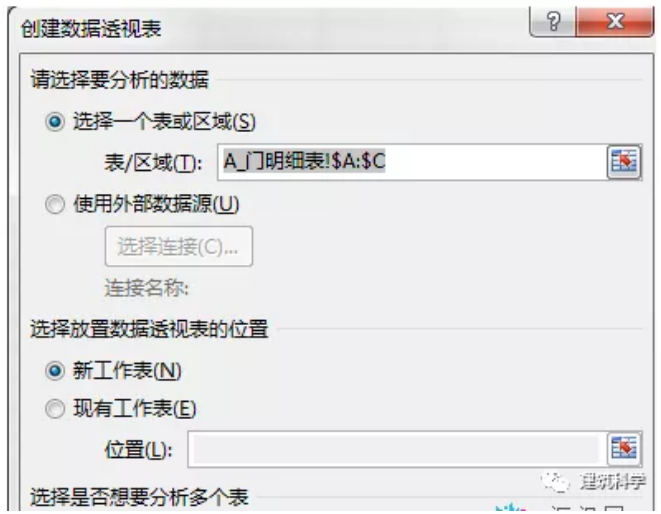

    然后在弹出的对话框中,选择新建表或者现在表的某个位置

revit明细表如何导成excel?REVIT教程之EXCEL快速汇总统计门窗数量插图5

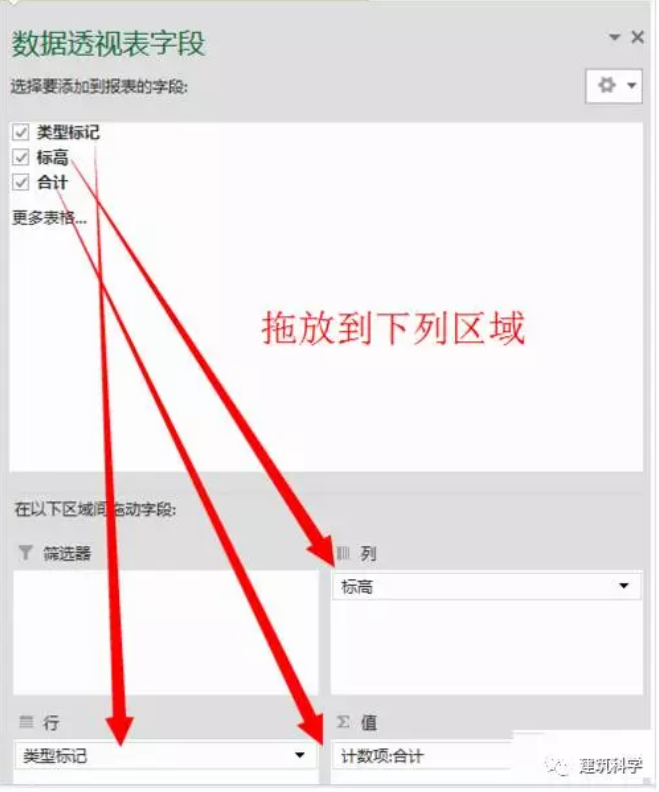

    这样就创建了一个数据透视表,我们只需要把需要统计的数据字段拖放到对应的区域即可,如下图。

revit明细表如何导成excel?REVIT教程之EXCEL快速汇总统计门窗数量插图6

    这样,我们的门表的统计数据就形成了,是不是相当快呢?

revit明细表如何导成excel?REVIT教程之EXCEL快速汇总统计门窗数量插图7

    当然,如果你在EXCEL原始数据当中,把窗的明细数据按照门的数据字段一起导出,并在EXCEL添加上去,然后再用数据透视表,这样就可以把门窗统计合在一个表里生成。
