revit如何放置支吊架?综合支吊架应用全流程解析

    文章来源:广筑BIM咨询

    一、应用价值

    普通安装方式支吊架凌乱分散,交叉较多,采用综合支吊架施工,将排布整齐有序的综合支吊架取代传统支吊架形式,不仅减少了支吊架的数量,而且使管线走线更清晰,明朗,观感、质量均大大提高。在满足各种管线布置的前提下,有效地控制整体占用空间。

    支吊架相对于传统支吊架强度更高,做法更安全可靠,不仅节约了成本,减少了建材用量,还对现场加工的噪音和固体废弃物污染有显著改善。

revit如何放置支吊架?综合支吊架应用全流程解析插图

    二、关键因素

    2.1、人员能力要求

    1.专业知识:熟悉支吊架布置规范、现场施工流程

    2.熟练运用REVIT、MagiCAD支吊架插件

    2.2、需要用到哪些软件

    Revit、MagiCAD支吊架插件

    2.3、现场人员组织

    现场工程部、设计院设计师

    三、实施方法

    3.1、结合现场(需求)深化

    1、明确设计及规范要求,结合现场熟悉图纸

    2、了解客户需求及项目重点:

    ①施工组织设计(各专业是否分包及施工顺序);

    ②支吊架用什么类型,是否需要考虑抗震支吊架;

    ③采暖支吊架是否有特殊需求(采暖管道一般单独布置);

    ④支吊架布置范围(车道、车位、主楼走廊等);

    ⑤了解客户(现场)支吊架布置间距需求。

    3、需要输出成果:

    ①综合支吊架模型;

    ②综合支吊架计算书;

    ③总平面布置图、支吊架类型大样图。

revit如何放置支吊架?综合支吊架应用全流程解析插图1

revit如何放置支吊架?综合支吊架应用全流程解析插图2

    (模型现场与图纸)

    3.2、模型精度要求

    1、土建模型:

    和蓝图、现场一致的土建建筑、结构模型(模型中要区分建筑、结构墙)。

    2、机电模型:

    优化后综合管线模型

    管综模型需要考虑的因素如下:

    ①管综排布时考虑支吊架布置,单专业支吊架、综合支吊架、抗震支吊架安装空间;

    ②采暖管道单独布置,尽量不要和其他管线上下排布;

    ③采暖管道保温层添加;

    ④考虑支吊架底部横杆厚度(特别采暖管道大型支吊架);

    ⑤管道材质确认。

    3.3、综合支吊架方案设计

    3.3.1总体思路(考虑因素):

    1、给水与消火栓管、喷淋管共架;采暖管道单独布置支吊架;成排强弱电桥架共用支吊架;风管单独布置支吊架;

    2、生根情况不允许的情况下,考虑风管,水管,桥架共用支架;支架间距根据管线和梁的跨距综合考虑;综合支吊架优先生根在侧梁上,没有条件时生根到板、结构墙、柱上;

    3、支吊架立柱或吊杆距离管线的净距为50mm,情况不允许时,适当缩小净距;

    4、共架的管道底标高对齐;对于变径的管线,需要现场在支架横担上增加垫块或偏心大小头;

    5、综合支吊架采用双面焊;焊缝高度不得小于被焊件最小厚度;

    6、风管、桥架弯头、大于630mm阀门添加单独吊架;水管弯头处两侧添加吊架;

    7、为方便现场材料选型,尽可能吊架型号统一。

revit如何放置支吊架?综合支吊架应用全流程解析插图3

    3.3.2方案制定与确认:

    方案一:

    1、桥架和风管共用支架,间距为3m;给排水消防管共用支架,支架间距5m,小于DN65的管道及桥架中间单独增加支吊架;

revit如何放置支吊架?综合支吊架应用全流程解析插图4

    方案二:

    1、高压和公共桥架共架,间距1.5m;采暖管道单独做支吊架,间距5m;消火栓管道和风管共架,间距5m,风管中间单独增加支吊架;

revit如何放置支吊架?综合支吊架应用全流程解析插图5

    设计对该支吊架布置进行审核;形成审核意见;并根据审核意见进行综合支吊架布置。

    3.4、支吊架布置

    1、管线重量统计

    ①统计每个尺寸下风管的壁厚、材质。

revit如何放置支吊架?综合支吊架应用全流程解析插图6

    ②统计每个尺寸下桥架电缆重量(可参考)。

revit如何放置支吊架?综合支吊架应用全流程解析插图7

    2、支吊架布置

    ①根据支吊架方案,确认支吊架间距;

    ②制作剖面视图,在剖面视图中利用插件布置支吊架选项,框选需布置的管线;

    ③根据项目需求选择通用支吊架或成品厂家支吊架;

    ④看管道排布选择单层支吊架、多层支吊架、多杆、单杆支吊架等;

    ⑤根据大样图调整支吊架与管线间距、横杆、吊杆型号、生根面、安装点等参数;

    ⑥如支吊架单次无法生成横杆、立柱可利用综合支吊架选项,在原支吊架基础上布置。

revit如何放置支吊架?综合支吊架应用全流程解析插图8

    3、支吊架校核

    ①每种类型支吊架布置三个时,取中间支吊架进行校核;

    ②校核时对应输入风管壁厚、材质;桥架、电缆重量等信息参数(管道自动拾取管道材质);

    ③软件自动校核支吊架的拉弯强度、抗剪强度、局部承压、折减应力、平面稳定等因素是否满足;

    ④校核不满足时适当加大支吊架型号;

    ⑤根据项目需求,考虑是否需加大支吊架型号;

    ⑥导出支吊架计算书;

revit如何放置支吊架?综合支吊架应用全流程解析插图9

    (现场施工前需设计院甲方相关人员审核认可后方可施工)

revit如何放置支吊架?综合支吊架应用全流程解析插图10

    (支吊架布置效果)

    3.5、支吊架出图

    平面图纸:编制支吊架编号,支吊架定位标注。

    剖面图纸:支吊架型号、标高、横担长度、立柱(吊杆)长度、承担的管线、管线间距、编号、数量等信息。

revit如何放置支吊架?综合支吊架应用全流程解析插图11

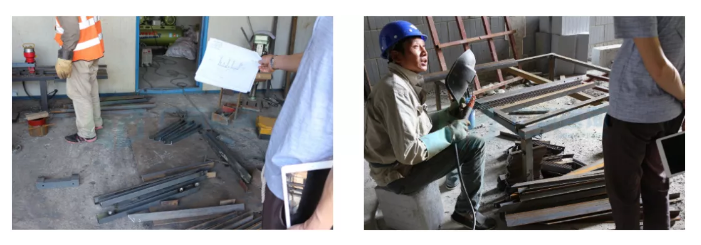

    3.6、支吊架材料准备及加工制作

    现场根据剖面图参数下料,加工;加工后核查是否照图施工。

revit如何放置支吊架?综合支吊架应用全流程解析插图12

    3.7、支吊架安装

    按照支吊架平面布置图,现场精确定位,安装。

revit如何放置支吊架?综合支吊架应用全流程解析插图13
