Revit过滤器如何设置?Revit机电项目过滤器的设置

    文章来源:BIM情报局

    过滤器的妙用:

    1.帮助我们更好的隐藏区分不同的管道类别。

    2.帮助我们区分水、暖、电、消防、人防等系统,以下从风管,水管,桥架进行介绍。

    3.可见性/图形替换(快捷键:vv)

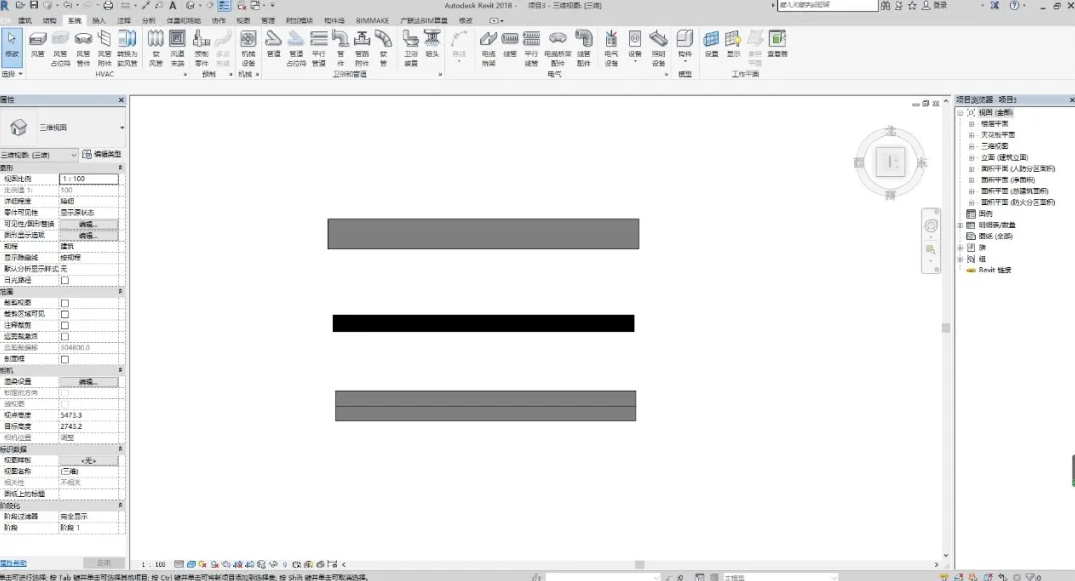

    1.首先我们打开revit2018,进入软件后,我们新建一个项目,选择系统样板(机电的基础样板)确定,进入软件后,任意绘制风管,水管,桥架

Revit过滤器如何设置?Revit机电项目过滤器的设置插图

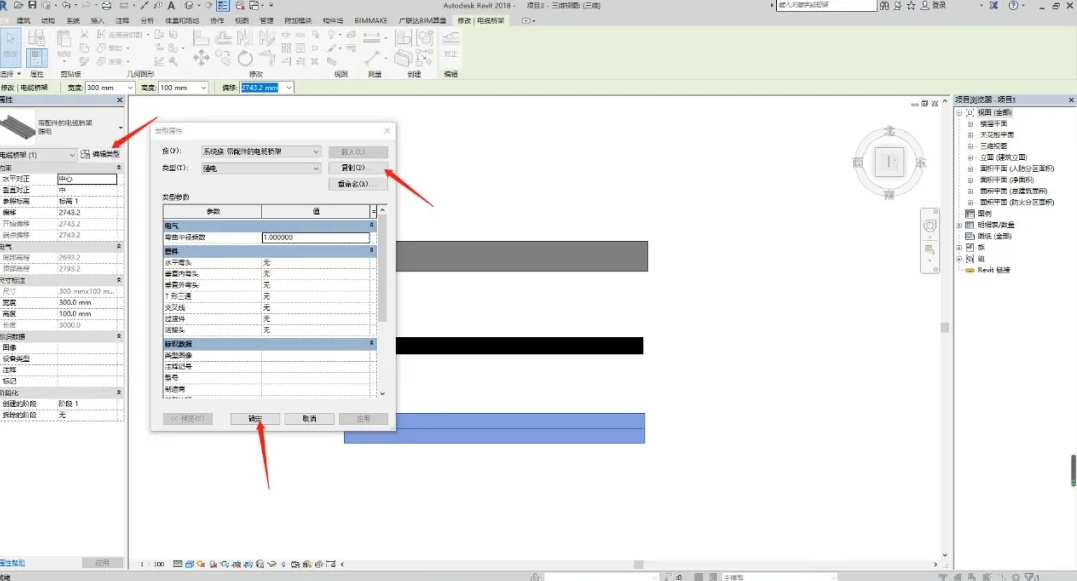

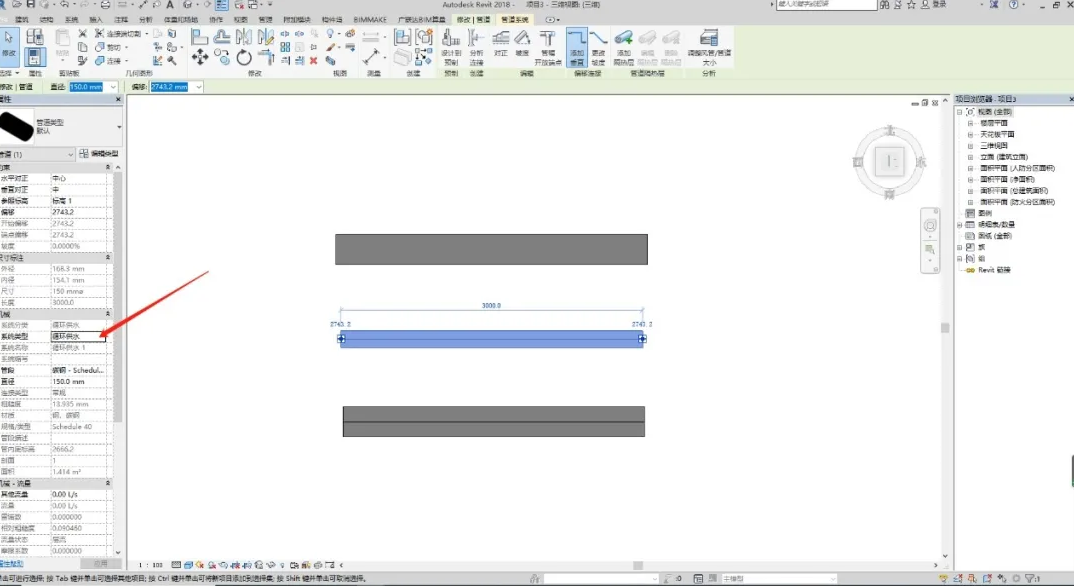

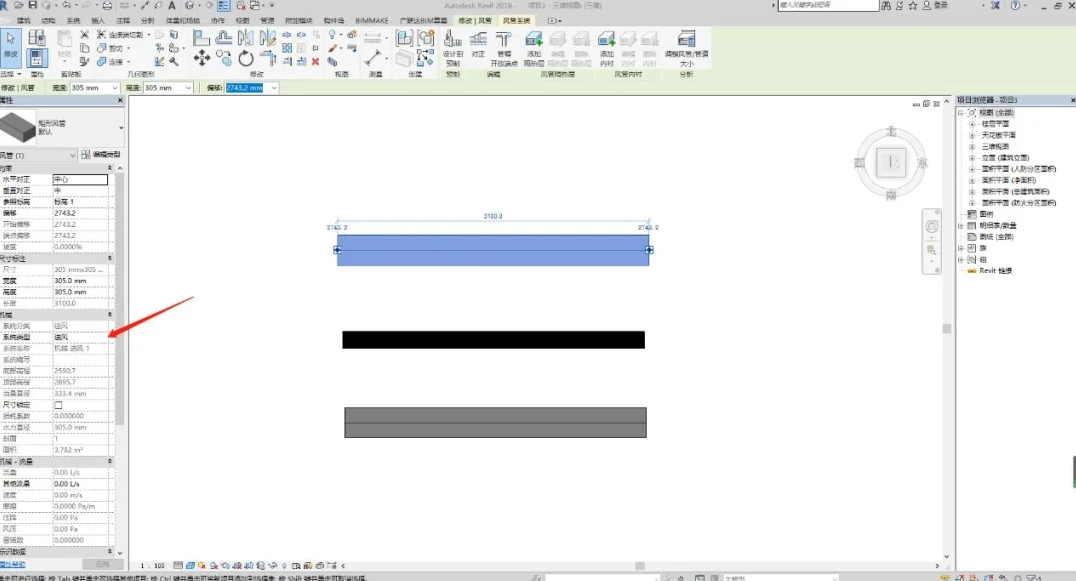

    2.首先修改下桥架类型名称为强电,修改水管系统类型为:家用冷水,修改风管系统类型为:送风(如图)(过滤器的过滤条件)

Revit过滤器如何设置?Revit机电项目过滤器的设置插图1

Revit过滤器如何设置?Revit机电项目过滤器的设置插图2

Revit过滤器如何设置?Revit机电项目过滤器的设置插图3

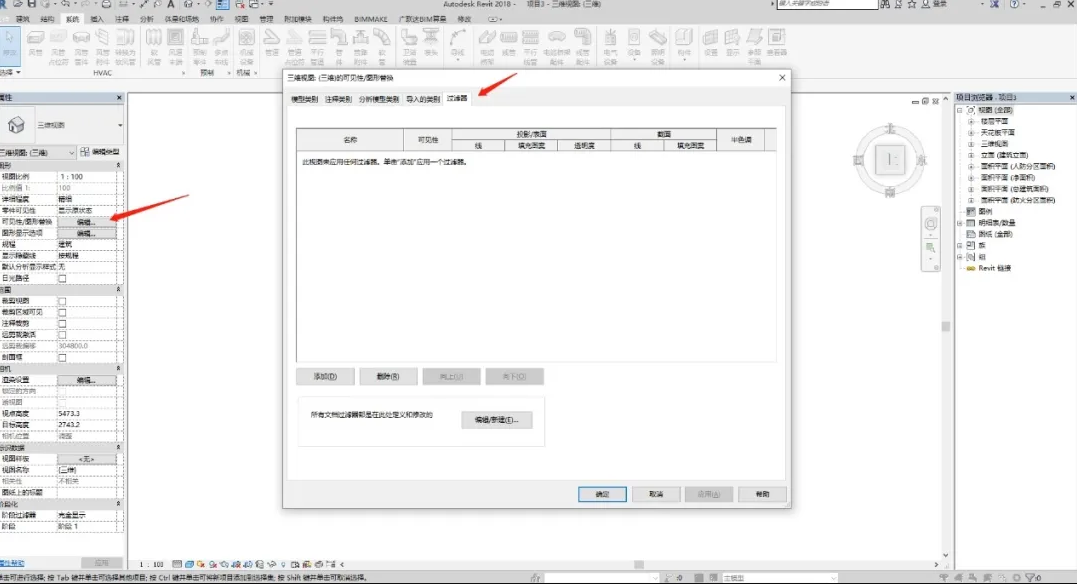

    3.修改完成后,我们使用快捷键vv,弹出选项框后,点击:过滤器

Revit过滤器如何设置?Revit机电项目过滤器的设置插图4

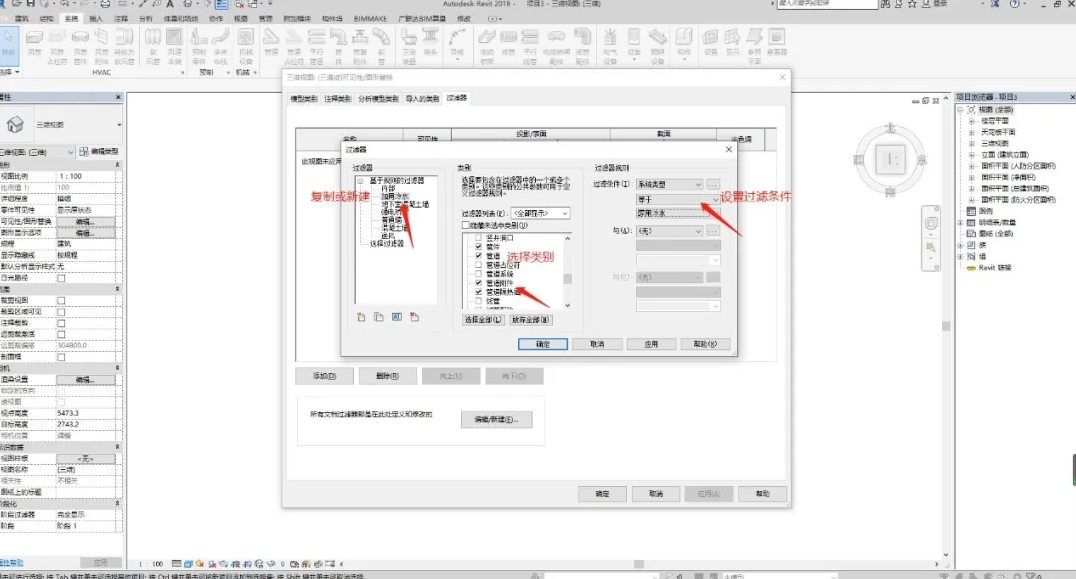

    4.在过滤器底部点击编辑/新建,新建或复制过滤器(送风)具体步骤:新建过滤器送风,勾选风管的类别,修改过滤条件为系统类型等于送风(如图所示)

Revit过滤器如何设置?Revit机电项目过滤器的设置插图5

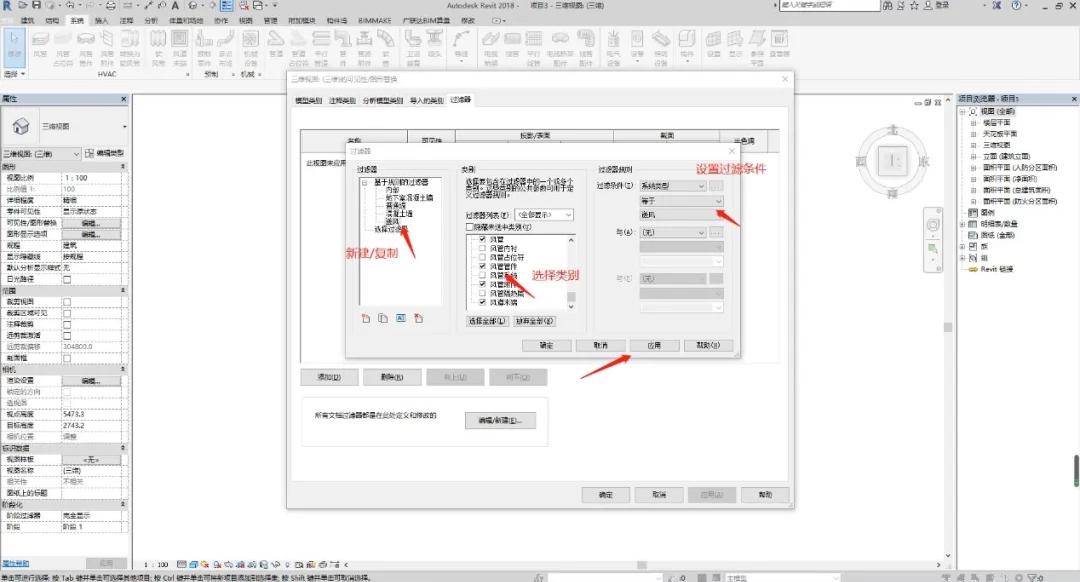

    5.之后编辑加用冷水的过滤器:具体步骤:新建过滤器家用冷水,勾选管道的类别,修改过滤条件为系统类型等于家用冷水(如图所示)

Revit过滤器如何设置?Revit机电项目过滤器的设置插图6

    6.在编辑强电桥架的过滤器,具体步骤:新建过滤器强电桥架,勾选桥架的类别,修改过滤条件为类型名称包含强电(如图所示),设置好各个系统的过滤器后,然后确定

Revit过滤器如何设置?Revit机电项目过滤器的设置插图7

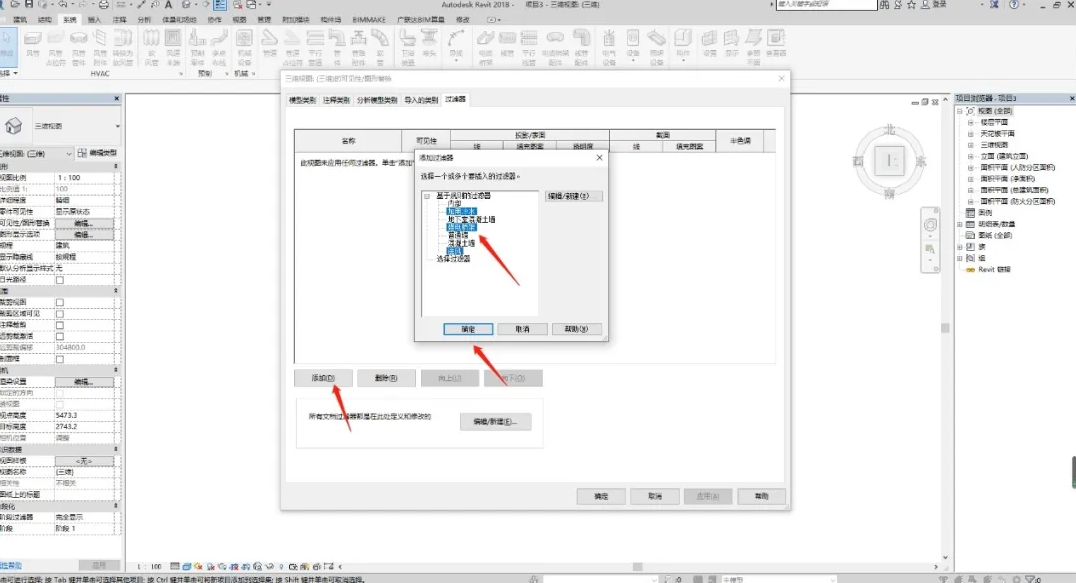

    7.我们在过滤器底部点击添加,选择设置好的过滤器,之后确定,添加到过滤器中

Revit过滤器如何设置?Revit机电项目过滤器的设置插图8

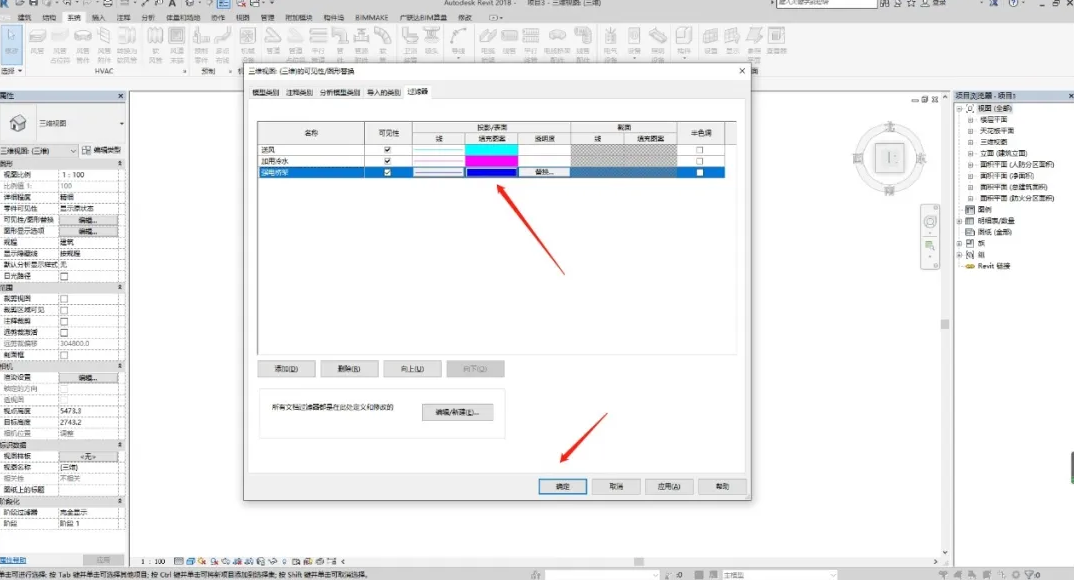

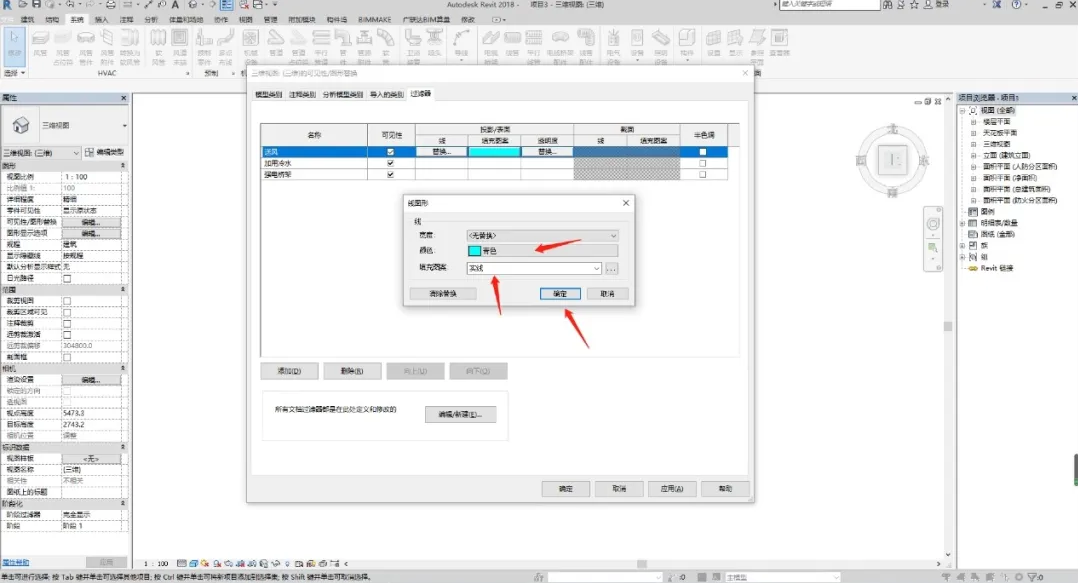

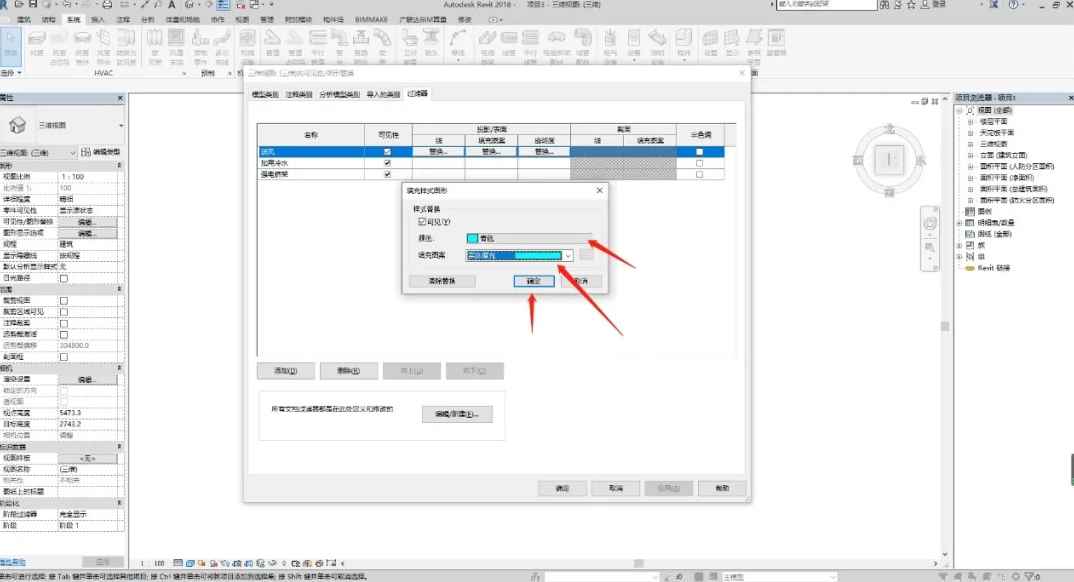

    8.然后设置过滤器的填充图案(选择任意颜色,填充图案为:实体填充,确定)及线(选择统一颜色,填充图案为:实线),同样设置另外两个过滤器后确定查看

Revit过滤器如何设置?Revit机电项目过滤器的设置插图9

Revit过滤器如何设置?Revit机电项目过滤器的设置插图10

Revit过滤器如何设置?Revit机电项目过滤器的设置插图11

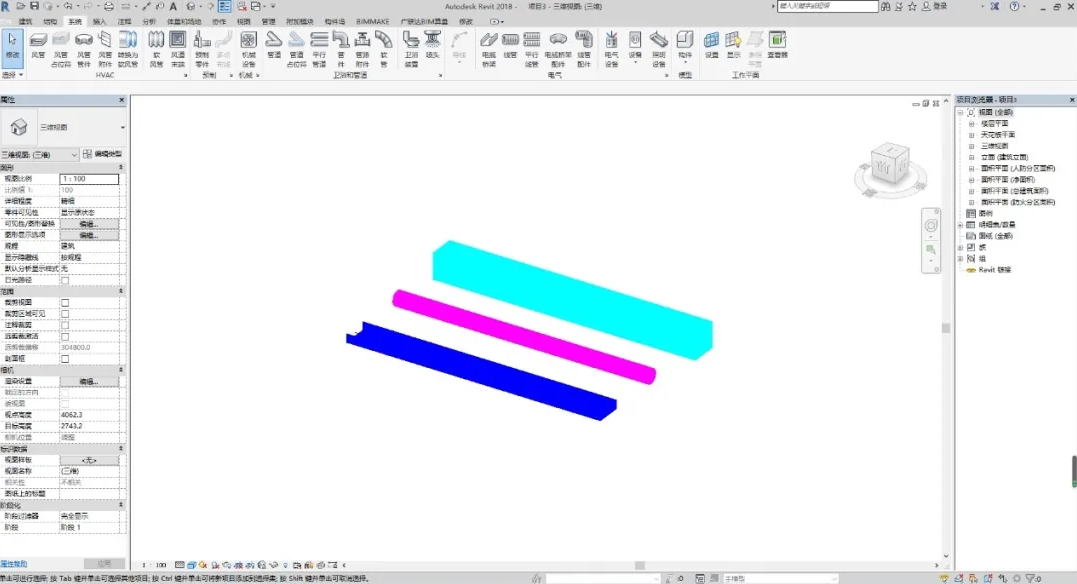

    9.我们在三维可以看到,里面的3个构件已经按照过滤器设置的颜色在显示,这样,我们的过滤器就设置完成了

Revit过滤器如何设置?Revit机电项目过滤器的设置插图12

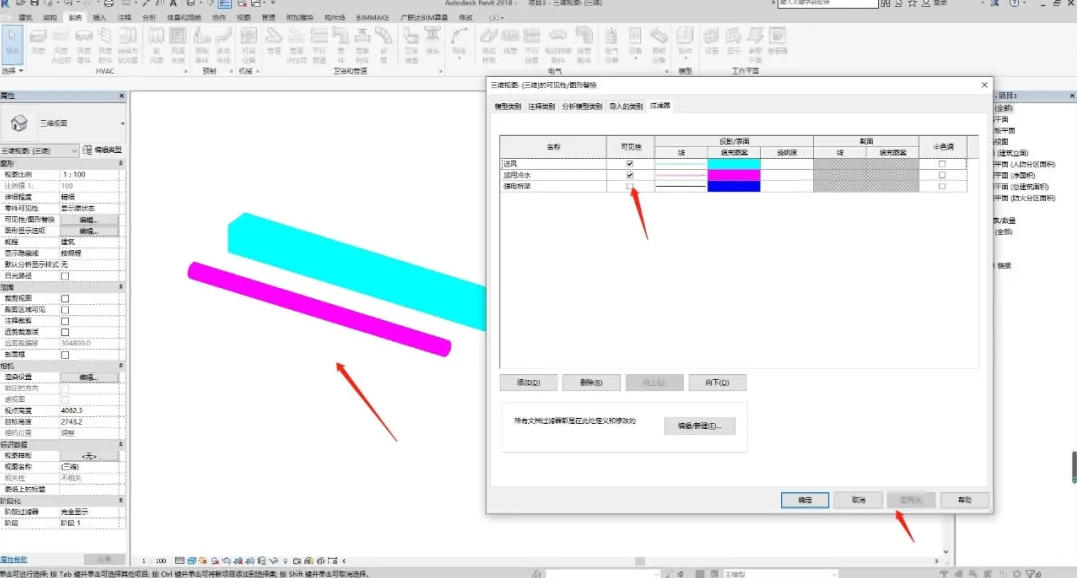

    10.小技巧:vv打开可见性/图形替换后点击过滤器在可见性中取消√,然后点应用确定后,相应构件就会隐藏(在设置视图样板时可以隐藏其他系统的构件)

Revit过滤器如何设置?Revit机电项目过滤器的设置插图13
