如何解决绑定Revit中的链接时“无法绑定选定的链接”的问题？下面为大家分析一下。
在将不同专业的模型进行整合过程中，通常会用到链接Revit模型的方式，如果需要进行编辑，则需要将链接进来的模型进行绑定，那么在绑定过程中，可能会出现“无法绑定所选链接”或者“无法绑定某些链接实例”的提示。
原因可能是有损坏的视图或元素导致此问题。
解决方法：
1、若有提示相对应的构件，在绑定链接的过程中取消选择相对应的构件，再完成绑定链接。
2、逐步删 除视图或元素，同步尝试绑定，知道确定导致问题的视图或者元素，此操作比较繁琐，酌情选择。
意义：绑定链接是不同模型组合很有利的一种方式，解决掉绑定链接过程中出现的问题，可以有助于模型的整合，加快工作效率。
如何用Revit绘制净高分析图？下面就来简单分析一下。
在项目中，机电调完管综以后经常需要做净高分析图，下面就来介绍一下在Revit里制作净高分析图的两种方法。
方法一：点击“注释”选项卡下，“区域”下拉按钮“填充区域”。
选择合适的填充图案，并设置不同颜色，完成绘制。
方法二：在建筑选项卡中选择楼板进行绘制。
绘制楼板时需要设置相应的标高。
后添加相应的过滤器，不同标高的楼板过滤器设置不同的颜色，以达到区分不同净高的目的。
意义：方法一是使用填充区域将其覆盖达成净高分析的目的，方法二是基于楼板填充达成净高分析的目的。
如何在Revit中平面视图或三维视图中创建坡道？下面就具体分析一下。
在平面视图或三维视图绘制一段坡道或绘制边界线和踢面线来创建坡道。与楼梯类似，可以定义直梯段、L形梯段、U形坡道和螺旋坡道。还可以通过修改草图来更改坡道的外边界。
“建筑”选项卡“楼梯坡道”面板(坡道)。
添加坡道的最简单方法是绘制梯段。但是，“梯段”工具会将坡道设计限制为直梯段、带平台的直梯段和螺旋梯段。若要了解设计坡道时的更多控制，最好使用边界和踢面工具绘制一段坡道。
1. 打开平面视图或三维视图。
2. 单击“建筑”选项卡“楼梯坡道”面板(坡道)。
3.(可选)要选择不同的工作平面，请在“建筑”、“结构”或“系统”选项卡上单击“工作平面”面板“设置”。
4. 单击“修改 | 创建坡道草图”选项卡“绘制”面板，然后选择(线)或(圆心-端点弧)。
5. 将光标放置在绘图区域中，并拖曳光标绘制坡道梯段。
6. 单击(完成编辑模式)。
提示：“顶部标高”和“顶部偏移”属性的默认设置可能会使坡道太长。尝试将“顶部标高”设置为当前标高，并将“顶部偏移”设置为较低的值。
绘制新坡道时，可以指定要使用的栏杆扶手类型。
1. 要开始新的坡道，请单击“建筑”选项卡“楼梯坡道”面板(坡道)。
2. 单击“创建坡道草图”选项卡“工具”面板“栏杆扶手类型”。
3. 在“栏杆扶手类型”对话框中，选择项目中现有栏杆扶手类型之一，或者选择“默认”来添加默认栏杆扶手类型，或者选择“无”来指定不添加任何栏杆扶手。如果选择“默认值”，则 Revit 将使用在激活“栏杆扶手”工具，然后选择“栏杆扶手属性”时显示的栏杆扶手类型。通过在“类型属性”对话框中选择新的类型，可以修改默认的栏杆扶手。注：如果在“栏杆扶手类型”对话框中没有列出所需要的栏杆扶手类型，则可以放弃此“坡道”工具，先创建栏杆扶手类型，然后重新开始创建坡道。也可以创建带有任何栏杆扶手类型的坡道，然后在稍后创建了所需栏杆扶手之后修改这些栏杆扶手。
4. 单击“OK”。
本期，小编将会为大家介绍在Revit中管道材质的设置以及管道的绘制，主要以消防管为例。
一、管道材质的设置：
1、在系统选项卡下，点击管道，绘制消防管道。
2、设置管道，点击编辑类型。首先复制一个管道，命名为消防管-XL。点击编辑类型，
3.设置管道材质。首先点击管段和尺寸，选择新建管段，编辑新管道类型。选择材质和规格，材质点解右边三个点，选择新建。
4.新建管道材质，点击球形按钮，复制材质并重新命名消防管-XL，更改外观颜色，选择颜色为红色，点击确定。
5、更改规格类型为：标准，点击确定，完成管道设置。
二：管道的绘制：
6、绘制管道，绘制一个立管。先输入管道直径，后调整偏移量，点击应用，即可绘制成功。
Revit如何导出PDF格式图纸？下面就来讲解一下。
2、在弹出的对话框中，需要设置图纸“打印范围”，选择所选的视图/图纸选项，点击选择按钮，选择我们需要打印的图纸。
3、在弹出的视图和图纸集对话框中，可以直接勾选图纸，选择我们需要打印的图纸。
4、图纸选择完成之后，对打印的图纸进行设置，点击右下角设置
5、再打印设置中，设置内容有：纸张尺寸选项，打印方向，页面布置一般选择为中心，隐藏线视图选择矢量处理，颜色为黑白线条
注意：选项中的内容是否勾选对图纸影响
6、对于没有所需要的图纸，可以在打印对话框中，点击属性按钮，在设置中添加自己所需要的图纸尺寸。
我们可以为项目中的风管或管道系统生成压力损失报告，提供系统图元的损失系数。在生成压力损失报告之前，可在项目中对系统使用调整风管大小和调整管道大小工具。
要生成报告，需要先指定要包括在报告中的系统，然后设置报告。在设置报告时，我们可以指定包括哪些字段，如直径、高度和宽度。还可以指定报告中是否显示其他信息，如系统信息和重要路径。报告输出可以另存为 HTML 或 CSV 文件。
选择报告的系统
我们可以在启动生成压力损失报告的命令之前或之后选择系统。例如，可以：
在绘图区域选择一个或多个系统，并单击“风管压力损失报告”或“管道压力损失报告”。
在系统浏览器中选择一个或多个系统，单击鼠标右键，然后单击“压力损失报告”
依次单击“分析”选项卡
“报告和明细表”面板
（风管压力损失报告）或
（管道压力损失报告），并在“压力损失报告 -系统选择器”对话框中选择一个或多个系统。要过滤列表中的系统，需要单击“系统类型”过滤器。
我们可以选择将其计算设置为“全部”的系统。如果计算被设置为“仅流量”或“无”，则会显示一条警告，或者系统不会显示在列表中。
但是，我们无法为消防系统或自流管系统（如卫生系统）生成压力损失报告。
另外，系统的连接必须完好才能生成压力损失报告。使用“系统检查器”确定系统是否连接完好，然后再尝试生成压力损失报告。
设置报告
在选择要包含的系统之后，即可设置报告。
1. 如果以前在“压力损失报告设置”对话框中保存了报告格式，则可以从列表中选择一个。
要保存报告格式，需要在该对话框中指定所需的设置，并单击“保存”。输入格式名称，并单击“确定”。
风管压力损失报告和管道压力损失报告都有自己的报告格式。它们与默认样板保存在同一位置。
2. 从列表中选择要包含在报告中的可用字段。
3. 根据需要启用或禁用以下项的显示：
系统信息
关键路径：Revit 计算每个路径的压力降，并将具有最大压力降的路径指定为关键路径。
按剖面划分的直线段的详细信息
按剖面划分的管件和附件损耗系数概要
平行泵集信息（仅限管道压力损失报告）
4. 如果需要，请启用该选项以便在生成压力损失报告之后将其打开。
5. 单击“生成”。
6. 在“另存为”对话框中，输入文件名，将文件扩展名指定为 HTML 或 CSV，然后单击“保存”。
如果我们已指定的第三方计算方法不可用，“压力损失”的值将显示为“未计算”。
我们可以为项目中的风管或管道系统生成压力损失报告，但首先应该确保在设计中针对系统根据需要使用“调整风管大小”或“调整管道大小”工具。若要确保获得有意义和准确的结果，还应该使用“系统检查器”来确定系统是否连接完好，然后再尝试生成此报告。
若要生成风管的报告，可以在“分析”选项卡上单击“风管压力损失报告”工具，然后使用对话框来选择要包含的系统。或者，可以先选择系统（在绘图区域中或“系统浏览器”中），然后使用快捷菜单上的“生成风管压力损失”选项。
接下来，指定要包含在报告中的字段，如直径、高度和宽度。还可以指定是否在报告中显示其他信息，如系统信息和重要路径。
如果需要，请保存报告格式。如果先前已保存过报告格式，则可以从列表中选择一个格式。若要保存报告格式，单击“保存”，然后输入该格式的名称。请注意，风管和管道的压力损失报告具有各自的报告格式。在报告生成后，可以将输出另存为 HTML 文件或 CSV 文件。报告与默认模板保存在同一位置。
【本文转载自微信公众号“欧特克BIM俱乐部”】
在BIM领域，尤其是工民建专业内，Revit作为BIM的执行软件，在搭建模型和储存构件数据是最佳的选择软件，而Revit二次开发对于拓展Revit功能具备重要意义。
在对Revit进行二次开发之前，需要一些准备工作和基础，今天来仔细盘点一下。
准备一：Revit软件操作
既然是做对Revit的二次开发，那么对Revit的熟练肯定是必不可少的，这里的熟练主要分为三个层次，对Revit面板的熟练，对软件操作流程的熟练度，对Revit后台结构的熟练。
（1）对Revit面板的熟练。
Revit面板就是上面一排的建筑、结构、系统等等，还是需要了解这些面板里面的按钮能够实现什么功能，不要重复开发已有的功能，另外最好是以英文的形式进行熟悉，毕竟美国开发的软件，在API中会不断反复涉及到这些Revit中已有的英文单词或者短语、句子。把Revit软件改成英文版只需要右键打开Revit图标的属性，把CHS后缀改成ENU就行了。
（2）对软件操作流程的熟练度
这里简单讲就是会用Revit完成建筑、结构、系统的建模，此类教程网上非常多。
（3）对对Revit后台结构的熟练
这里主要指Revit内部架构的熟练度，什么是族，什么是实例族，什么是系统族，BKM?Revit二次开发04—Revit二次开发的简单说明.note，在这里有简单的说明，但是更多的还是需要在学习的过程中去了解和类比。
数据库对象分类：
准备二：编程语言
Revit自身的API推荐了三种编程语言，分别是C#，VC++，VB，后来为了兼容世界上最受欢迎的语言—Python，又加入了Python的编译环境。这里作者强烈安利C#作为Revit二次开发的编程语言，因为这套体系最为成熟，C#学起来也相对比VC++和VB较为简单。
尝试打开模型时，显示一条错误信息，指示模型缺失许多图元。
问题：在某些情况下，显示错误但成功打开模型。 检查模型后，您可能会注意到有些图元缺失。
在其他情况下，显示错误且模型无法打开。
此错误通常是模型中图元级损坏所致。
解决方案：
确定缺失图元:
查找模型的最新（按日期/时间）日志文件。在此文件夹中查找：
%LOCALAPPDATA%AutodeskRevitAutodesk Revit 2021Journals
在文本编辑器中打开日志文件。
使用文本编辑器中的搜索工具，在文件中搜索“missing elem”，以查找有关缺失图元的信息。 查找所列 8 位图元 ID，并将其复制到空白文本文件中以供参考。
注： 日志文件中可能存在多个缺失图元 ID 的部分。上图是关于在日志文件查找内容的示例。
如果尽管存在错误但模型打开了，请执行以下操作：
打开包含缺失图元的最近的备份文件。
在备份文件中，打开一个可以显示图元的三维视图，然后依次单击“管理”选项卡 >“查询”面板 >“按 ID 选择”工具来查找该图元。通过输入每个由分号隔开的图元 ID，可一次选中多个图元 ID。
如果需要，可以缩放和平移视图，直到可以清楚地看到这些图元。
在模型的损坏版本中，打开相同的三维视图。
如果需要，可以缩放和平移视图，直到您可以看到应显示图元的位置。
使用“复制到剪贴板”和“粘贴”命令将图元从备份文件复制和粘贴到损坏的模型
对齐到相同位置。
保存并关闭损坏的模型。
使用“核查”功能将其打开。
在模型中，检查并确认恢复图元按预期显示。
若显示错误时损坏的模型未打开，请执行以下操作：
在核查备份模型将成为新的工作模型。相应地重命名。还可以重命名模型的损坏版本，以便用于以后进一步的故障排除。
查找包含缺失图元的最近的备份文件。
使用“核查”功能将其打开。
在模型中，检查并确认恢复图元按预期显示。
来源丨益埃毕教育
在实际施工过程中，在拿到图纸的时候，会发现图纸中包含很多不必要的图元，很多情况下都是回到CAD中进行修改，那么今天讲一下，怎么在Revit中进行修改？
1、打开模型，导入暖通CAD图纸，如图所示。
2、单击属性菜单列表中可见性/图形替换右边“编辑”按钮，如图所示。
3、在弹出的对话框中单击上面“导入的类别”按钮，如图所示。
4、然后单击“对象样式”命令，如图所示。
5、在弹出的对话框中，选中任意CAD图纸，单击左边“+”按钮，如图所示。
6、在弹出的下拉菜单中找到“M-消防-排烟管”图层，如图所示。
7、在单击“M-消防-排烟管”该图层，则右下角“删除”命令不是成灰选状态后，单击右下角“删除”命令，如图所示。
8、在弹出“删除子类别”对话框中，单击“是”按钮，如图所示。
9、然后每个对话框都单击“确定”按钮后，风管颜色变成灰色，如图所示。
意义：通过学习上述文章，可以了解到在绘图过程中，如遇到图纸杂乱无章，可以直接通过在Revit删除子类别的方式，对他进行修改，省去在CAD中修改这一步骤，方便快捷。
问题：Revit中有些墙饰条呈规律性排布，如何一次添加完成而不需要一个个手动添加呢？
其实这个问题非常容易解决，只需要用幕墙竖梃代替墙饰条即可。
首先我们绘制一个没有竖梃的幕墙，然后添加上幕墙网格。多余的网格用“修改”选项卡中的“幕墙网格”面板中的“添加/删除线段”命令删除。如图-1
然后点击“常用”选项卡中的“构建”面板下的“竖梃”命令，在 “属性对话框”中点击“编辑类型”命令。在如图-2所示位置处设置你需要的墙饰条轮廓。设置完成后点击确定。
给幕墙添加完竖梃后大家可能发现现在我们依旧只是编辑幕墙而已。这点大家不用慌，最后一步就是把幕墙嵌板由玻璃转换为实体墙。
选中刚刚绘制的幕墙，然后进入“属性对话框”中的“编辑类型”命令，在弹出的“类型属性”对话框中，我们只要把图-3位置中的“系统嵌板：玻璃”改成我们所需要的墙体类型即可。最终效果如图-4
图-4
拓展：此方法也可以做出斜向的墙饰条来。方法是只要在幕墙的“属性对话框”中把垂直或者水平网格样式中角度由0.000°改成需要的角度即可。
简易台阶制作，比绘制轴线复杂些，运用到的快捷键页比较多，因此需要多多操作，接下来我们就开始吧。
开始我们的第一步，此处我们首先新建一个族而不是项目。然后点击公制常规模型。
进入族后，我们可以看到左下角有项目管理器这个菜单栏，我们点击楼层平面的“+”键，双击参照标高，最后再点击立面的“+”双击你要绘制的视图方位，这里用到左立面和前立面。
tips:项目管理器可以在 视图—用户界面，勾选。
接下来我们就开始绘制左视图的轮廓了。我们利用REVIT的拉伸将模型制作出来。选择拉伸，绘制一个任意梯形。
绘制参数：
上底：240 下底：960
左高：600 右高：200
制作好左视图的轮廓线，我们必须要调整这个模型的拉伸终点与起点，输入参数后，务必要确认。这样才会得出一个立体的模型。
属性参数：
拉伸终点：240
拉伸起点：0
我们下面开始做梯段模型，我们仍然用到左视图。
图形参数：
梯段长度：240
梯段高度：160
属性参数：
拉伸终点：1040
拉伸起点：240
tips：此处的拉伸终起点需注意，具体如图所示。
最后一步，我们的思路是这样的，另一半的梯墙利用镜像的功能来实现。先将视图转为前视图，我们用到RP参照平面快捷键来做一条辅助线。
得到两条辅助线后中线随意点取，后面我们再用DI标距快捷键来标明三个线段之间的长度。再在用EQ对称快捷键迅速找到我们需要的中线。
中线是为镜像提供辅助作用的，我们使用MM镜像快捷键，可以得到最后我们想要的图形。
台阶到此处大功告成！
问题：在实际项目中（以暖通专业为例），当前专业模型过大如下图1所示，会造成计算机资源不足出现卡顿的情况，如何降低电脑资源消耗，提高工作效率呢？
图1
上述问题可以通过以下三种方法：
隐藏视图可见性中不需要的模型类别
机电模型搭建时，考虑到后期管线碰撞及优化，往往将各个专业在一个项目文件中绘制。此时，可以根据当前绘制的专业不同，对不需要的构件进行隐藏，如绘制电缆桥架时，将可见性视图设置中的管道类别隐藏，如图2所示，可加快模型运转速度。
图2
设置过滤器来实现
如图3过滤器所示该项目暖通专业由：送风管；排烟管；排风管；回风管四种管道系统组成，如果四种管道都显示就会造成上述问题。
图3
此时，我们可以设置过滤器选择其中一种或几种管道系统显示其余隐藏。具体操作如下：用VV命令打开“可见性/图形替换”对话框，切换到过滤器如图4所示去掉“送风管，排烟管”后面可见性中的“√”，这样送风管、排烟管等管道系统在当前视图中将不再显示。从而实现降低电脑资源消耗，提高工作效率。
注意：该方法也同样适用于给排水电气等专业。
图4
巧用剖面框
卡顿现象主要出现在对三维视图进行查看时，此时，可以通过剖面框，只剖切出需要查看的对象，这样既保证了各个方位对主要部位的查看，又保证了查看过程的流畅。
1、 把桥族载入到项目中，如图所示。
2、在栏杆绘制位置画一面墙体，长度与栏杆长度一致，如图所示。
3、双击墙面，编辑轮廓，把墙面轮廓改为跟桥面纵坡一致，如图所示。
4、沿着墙体绘制出一道栏杆，如图所示。
5、选中栏杆点击拾取新主体命令，选择墙体为主体，如图所示。
6、选中墙体，右键在视图中隐藏图元，如图所示。
7、本技巧思路是，给栏杆添加一个可拾取的主体，再把依托的主体永久隐藏，如图所示。
意义：通过学习上述文章，可以了解到，在完成项目过程中，如果遇到不能创建构件的情况，可以利用其他构件代替，或者用其他构件创造条件，并想办法达到目的，例如文中栏杆扶手不能直接放置到拱桥构件上，利用墙构件**条件，并将墙体隐藏。
想要渲染全景图，却无从下手？又或者因为对模型、材质和灯光的细节把握不好，做的太草率导致渲染结束后出现一堆穿帮场景？那么这篇全景图的渲染教程你一定不能错过！感兴趣的话就继续看下去吧~就目前普遍运行的渲染器来说，主要分为VRay渲染器和Corona渲染器，这两个渲染器对全景图渲染设置都是不同的，因此，小编这里也是分别搜索总结了各自的使用方法，大家可继续下拉自行查看呀！
下面的教程是关于在3ds max（2018版本）中如何使用VRay渲染器创建全景图渲染。
（小tip：版本不一样也不用担心哟~办法都是相同的！）
在介绍详细步骤之前，让我们先简单了解一下过程内容：基本上，全景图渲染的设置是通过将相机定位在场景中间（这一步至关重要，因为该位置将是我们所有渲染的固定观察点），将中央相机作为生成点，创建单个球面图像，然后球面图像将被软件自动展开为2:1 的矩形。
要创建相机，选择“命令面板”—“创建”—“相机”—“目标”。选定“目标”后，将鼠标从上方放在场景上—“顶部”—然后左键单机要放置相机的位置，持续按住左键不松开，将鼠标拖动到目标位置。
小小贴士：
1）如果可以的话，最好把目标放在场景之外，因为这样可以避免干扰其他的物体，更方便之后的操作；
2）注意将位于场景中间的相机放置在合适的高度；
3）将相机与墙壁保持距离。
相机设置完成后，需要设置渲染所需的比例（2:1）。设置比例时，需要打开“渲染设置”按钮（屏幕顶部任务栏右侧按钮）。在弹出的新窗口选中“输出大小”输入所需的宽度、高度值，将宽度设置为高度的两倍，最后可以获得2倍的图像纵横比。
在“渲染设置”面板中，继续选择“VRay面板”中的“相机”，然后在下拉“类型”菜单，选择“球形”选项。同时，在此选项下找“视野”并输入值360。
单击“渲染”菜单中的“渲染”按钮，在运行渲染时，应该保持中央相机的窗口处于活动状态，否则，最后获得的可能是横向或者俯视图，而不是球形全景。
上述步骤结束后，就可以选择格式保存渲染完成的球形全景图啦。
VRay渲染器创建全景图渲染方法讲完了，咱们就赶紧开始Corona渲染器吧！（在Corona渲染器的教程中，3ds max同样也是2018版本。）
Corona渲染器的全景图渲染步骤和上述的VRay渲染器创建步骤几乎是一样的，最大的区别就在于Corona渲染器的设置不需要通过内部面板进行设置，而是直接在相机上添加相关的修改器，具体（不一样的）步骤就在下面啦~
在完成和上述VRay渲染器创建步骤一和二后，需要选择相机，点击右侧的面板，下拉选择“修改器”列表，在相机中添加CoronaCameraMod（相机模式修改器）。
添加完CoronaCameraMod修改器后，点击右侧面板底部的“ Camera Projection”，选择“ Projection Type”，输入“视野”框，在“球形”的下拉菜单中选择。随后，就可同VRay渲染器一样运行渲染并保存就行。
当然，全景图渲染完成后千万不要浪费啦，可以转成视频发到短视频平台（抖音、快手、微视等），毕竟多一个平台展示的机会就是多一次机会呀！
来源丨益埃毕教育
在模型中，参数是重中之重，而为了有效的利用参数，Revit在2017及以上的版本添加了一个新的功能——全局参数。全局参数是针对于参数类型的控制，可以控制不同类型图元的变化。下面以长度为例进行讲解。
1、点击“管理”选项卡下的“全局参数”命令，如图所示。
2、打开后进入“全局参数”面板，可以新建、编辑和调整全局参数，此处新建一个全局参数，命名为“尺寸”，如图所示。
3、在绘图区域创建如图所示图元，并添加尺寸标注。
4、选中尺寸标注，在“标签尺寸标注”面板下“标签”选择参数“尺寸”，观察图元的变化，如图所示。
5、通过点击尺寸线旁的浮动编辑按钮，弹出“全局参数”对话框，可以对全局参数值进行修改，如图所示。
6、修改完成后点击“确定”，图元变化如图所示。
意义：通过学习上述讲解，学会了全局参数的使用，在建模过程中可以通过创建全局参数的方法来控制图元，加快建模速度。
-END-
（2）凸显深化设计，既表达细部节点、预埋孔洞/管件、支吊架等，也纳入装配式建筑、钢结构、装修装饰、幕墙和景观等专项设计内容；
（3）实事求是，删繁就简，比如淡化甚至取消“几何信息”“非几何信息”表述，统一归并为“属性信息”。
扫码下载或点击“阅读原文”进入深圳市住建局官网下载
各市住房城乡建设局（城乡建设局），广德市、宿松县住房城乡建设局，有关行业协会：
为贯彻落实《国务院办公厅转发住房城乡建设部关于完善质量保障体系提升建筑工程品质指导意见的通知》（国办函〔2019〕92号）和《住房城乡建设部关于印发推进建筑信息模型应用指导意见的通知》（建质函〔2015〕159号），进一步推进我省建筑信息模型（BIM）技术应用，我厅组织制定了《安徽省建筑信息模型（BIM）技术服务计费参考依据（征求意见稿）》，现送你们征求意见，请于2020年9月11日前将书面意见（连同电子版）反馈我厅标准定额处。
联系电话：0551-62871500
传真：0551-62871534
电子邮箱：ahsjst@ 163.com
附件：
计费参考依据
（征求意见稿）
为贯彻落实《国务院办公厅转发住房城乡建设部关于完善质量保障体系提升建筑工程品质指导意见的通知》（国办函〔2019〕92号）和《住房城乡建设部关于印发推进建筑信息模型应用指导意见的通知》（建质函〔2015〕159号），进一步推进我省建筑信息模型（BIM）技术应用，制定安徽省建筑信息模型（BIM）技术服务计费参考依据。
建筑信息模型（BIM）技术服务费。
本依据适用于新建建筑工程、市政工程、园林工程和工业工程的建筑信息模型（BIM）技术服务。其它类型工程及改扩建项目可酌情参考此计费依据。
（一）建筑信息模型（BIM）技术应用的模型精细度、应用内容及深度应符合国家相关标准和《安徽省建筑信息模型（BIM）应用指南》等文件；局部应用未能符合或者超过国家和安徽省发布的有关建筑信息模型应用规范与标准时，费用由双方商定。
（二）建筑信息模型（BIM）技术服务费在工程建设其他费用中单独计列。
（一）建筑信息模型（BIM）技术服务费=计费基础×基价（单价或费率）×工程复杂程度调整系数A
注：工程复杂程度调整系数A取值范围为0.8-1.5，具体由双方协商。
（二）建筑工程，当建筑面积少于1万平方米时，按1万平方米作为计费基础计算建筑信息模型（BIM）技术服务费；市政工程、工业工程的造价少于1亿元时，按1亿元作为计费基础计算建筑信息模型（BIM）技术服务费；园林景观工程的造价少于1000万元时，按1000万元作为计费基础计算建筑信息模型（BIM）技术服务费。
费用基价是基于全专业应用的标准。
（一）建筑工程费用基价
建筑工程全专业是指包括建筑、结构、装修、给排水、电气、消防、通风、空调、弱电等各专业的总称。
表1
注：1.装配式建筑项目计费指标按1.1 – 1.3系数调整。
2.设计和施工阶段同时应用由双方协商确定。
（二）市政工程费用基价
道路工程全专业是指包括道路、交通、桥梁、隧道、给水、排水、景观、环境、电气、自控及仪表、通讯、暖通、热网燃气等各专业的总称。
桥梁工程全专业是指包括道路、桥梁、交通、给水、排水、景观、电气、自控及仪表、通讯、暖通、热网燃气等各专业的总称。
表2
注：设计和施工阶段同时应用由双方协商确定。
（三）园林景观工程费用基价
园林景观工程全专业是指包括景观、绿化、景观照明、景观给排水、景观智能化等各专业的总称。
表3
注：设计和施工阶段同时应用由双方协商确定。
（四）工业工程费用基价表
工业工程全专业是指包含工艺（工业工程中的流程设计专业）、总图、建筑、结构、设备、动力管道、电气、给排水、暖通等各专业的总称。
表4
注：1.本表数据适用于包含工艺专业的工业工程项目，不含工艺专业的工业工程项目按0.5 – 0.8。
2.设计和施工阶段同时应用由双方协商确定。
附录A 术 语
1.建筑信息模型（BIM）技术服务
设计阶段和施工阶段模型建设和模型应用。
2.建筑信息模型（BIM）技术服务费
提供建筑信息模型（BIM）技术服务并签订服务合同而产生的总费用。包括设计和施工阶段的所有模型建设、模型应用服务费用。
3.工程复杂程度调整系数
工程复杂程度调整系数是对工程建设（设计、施工）复杂程度带来的工作量差异进行调整的系数。
4.建筑工程
通过对各类房屋建筑及其附属设施的建造和与其配套的线路、管道、设备的安装活动所形成的工程实体。
5.市政工程
在城市区、镇（乡）规划建设范围内设置、基于政府责任和义务为居民提供有偿或无偿公共产品和服务的各种建筑物、构筑物、设备等。
6.园林工程
以工程手段和艺术方法，通过对园林各个设计要素的现场施工而使目标园地成为特定优美景观区域的过程。
7.工业工程
以工业生产能力为目标，实现原料采集与产品加工制造的产业或工程实体。
8.工程设计概算
指初步设计阶段，在投资估算的控制下，由设计单位根据初步设计或扩大初步设计图纸及说明、概算定额或概算指标、综合预算定额、取费标准、设备材料预算价格等资料，编制确定建设项目从筹建至竣工交付生产或使用所需的全部费用。
9.建安工程造价
建筑工程费用和安装工程费用的总和。建筑工程费用是指建筑物、构筑物及与其配套的线路、管道等的建造、装饰费用。安装工程费用是指设备、工艺设施及其附属物的组合、装配、调试等费用。建筑工程费用和安装工程费用包括直接费用、间接费用和利润。本依据采用合同确定的建安工程造价为计费依据。
附录B 建筑工程项目案例
1.项目概况
某多层大型商业综合体，位于新老城区交界处。总建筑面积10.12万平方米，其中地上建筑面积9.38万平方米，地下建筑面积0.74万平方米，包括商业购物中心、银行、商铺、运动集合店、次主力店、影院、超市及地下设备用房等。
2.BIM 技术应用情况
本项目在建设期运用 BIM 技术进行工程设计、施工和管理。项目BIM模型涵盖了土建、机电、智能化、内装导识、景观导识、幕墙泛光、采光顶等专业。在项目中运用BIM技术进行设计优化、碰撞检查、三维管线综合、可视化技术交底、一键算量、施工进度模拟、云端协同，保证业主、设计总包、施工总包、工程监理四方在同一平台上对项目实现管理前置、协调同步、模式统一的目标。
3.BIM 技术服务费计算解析
本项目为商业建筑，BIM 技术服务费计费指标按本计费参 考依据“四”中的相关要求执行，即BIM 技术服务费计费按“建筑信息模型（BIM）技术服务费 = 计费基础×基价（单价或费率）×工程复杂程度调整系数A”计算。基价参考“表1”中的建筑工程基价。其中，商业建筑面积10.12万平方米，（考虑项目为综合体）合同双方约定工程复杂程度调整系数为1.2。则：
设计阶段计费单价取17.5 元/m2，设计阶段BIM 技术服务费 = 10.12万m2×17.5 元/m2×1.2 = 212.52万，该项目设计阶段 BIM 技术服务费 212.52 万元。
施工阶段计费单价取18 元/m2，施工阶段BIM 技术服务费=10.12万m2×18 元/m2×1.2 =218.592万，该项目施工阶段 BIM 技术服务费 218.592 万元。
附录C 道路工程或工业工程项目案例
1.项目概况
某城市道路工程全长16.5千米，车速60公里/小时，红线宽40米，主要工程内容包括道路、给水、雨污水处理、绿化、交通、照明等。工程设计概算22亿元，施工合同中建安工程造价为16亿元。
2.BIM 技术应用情况
本项目在建设期运用 BIM 技术进行工程设计、施工和管理。项目BIM模型涵盖了路基、路面、桥涵、隧道、机电安装、给排水以及交通安全设施。运用BIM技术进行方案比选、图纸复核、材料用量复核、可视化技术交底、施工工艺模拟等。将BIM技术应用到模板和脚手架的设计，同时借助云平台，实现工作资料的协同，实现信息共享，问题可及时得到反馈和闭环。利用无人机倾斜摄影技术实现逆向建模，可实现土方体积高精度计算，为土方签证结算提供依据和保障。
3.BIM 技术服务费计算解析
本项目为市政道路，BIM 技术服务费计费指标按本计费参 考依据“四”中的相关要求执行，即BIM 技术服务费计费按“建筑信息模型（BIM）技术服务费 = 计费基础×基价（单价或费率）×工程复杂程度调整系数A”计算。基价参考“表2”中的市政道路工程基价。则：
设计阶段计费费率取0.25%，工程设计概算为22亿元，设计阶段BIM 技术服务费 = 22亿元×0.25% = 550万元，该项目设计阶段 BIM 技术服务费550万元。
施工阶段计费费率取0.28%，合同建安造价为16亿元，施工阶段BIM 技术服务费 = 16亿元×0.28% = 448万元，该项目施工阶段 BIM 技术服务费448万元。
2020年8月19日
（此件公开发布）
本文来源：安徽省住房和城乡建设厅，如有侵权请联系。
Revit作为目前在建造业设计的一款重要软件，也会出现软件崩溃，最近有一些Revit 2018产品单(人)用户固定期限使用许可的用户提到频繁出现软件崩溃，或是要求发送错误报告的情况。崩溃发生于上次成功授权检查 24 小时后，且 Internet 连接是间歇性的或没有，或者许可授权服务器不可用。许可授权检查在后台进行，与崩溃发生时用户正在执行的活动完全无关。产品可能会显示致命错误消息。
例如：
Revit错误中止
致命错误: ee563c58h 中出现未处理的异常 e06d7363h
或致命错误: 8d6b3fb8h 中出现未处理的异常 e06d7363h
错误可能会后跟一个对话框，请求提交错误报告。这个是所有2018产品单用户固定许可的一个已知问题，已发布了对应的hotfix，请用户根据操作系统是32位或者64位，在客户端，下载并安装对应的hotfix，安装前需要退出所有软件。
您需要下载并安装：
可以从关联的 Autodesk Account、Autodesk 桌面应用程序(安装在关联系统上)或按照以下说明下载更新和修补程序。同时请安装 Revit 2018的最新的，即Revit 2018.2，您可以直接在accounts.autodesk.com中下载并安装，或者直接在Autodesk桌面应用程序工具中安装，这个工具在系统的所有程序组—Autodesk—Autodesk Desktop App或者是Autodesk桌面应用程序。
此外，建议检查 Internet 连接，并根据需要进行修复。
问题：
打开Navisworks产品时，生成CER（客户错误报告）会发生崩溃。
Navisworks错误报告
“软件问题导致NavisworksManage意外关闭”
您会注意到，当以其他用户身份登录或在管理员配置文件下登录计算机时，Navisworks将会打开。
Navisworks的初始启动会在新的Windows配置文件下按预期打开。
在注销后启动Navisworks，然后重新登录会失败，并生成CER。
解决方案：
要解决此问题，请尝试以下操作：
1.关闭Navisworks。
2.将LastSession.xml文件重命名为以下文件夹中的OLDLastSession.xml:
C:Users\\%USERNAME%AppDataRoamingAutodeskNavisworksManage###LastSession.xml
3.启动Navisworks。
如果上述步骤不起作用：
1.在用户配置文件中重命名以下文件夹：
C:Users\\%用户名%AppDataRoamingAutodeskNavisworksManage####
C:Users\\%用户名%AppDataRoamingNavisworks####
2.重新启动NavisworksManage。
如果上述步骤不起作用：
1.查找NavisworksManage####正在工作的工作站，然后压缩该文件夹：
C:Users\\%用户名%AppDataRoamingAutodeskNavisworksManage####
2.将压缩文件从步骤1复制到出现该问题的计算机并复制到以下文件夹中：
C:Users\\%用户名%AppDataRoaming。
3.在用户配置文件中重命名现有文件夹AutodeskNavisworksManage####:
C:Users\\%用户名%AppDataRoaming。
4.解压缩文件。AutodeskNavisworksManage###文件夹应位于：
C:Users\\%用户名%AppDataRoaming。
5.重新启动NavisworksManage。
或者
6.更新或重新安装显卡驱动程序。
更新MicrosoftWindows.NETFramework。
Revit中如何在斜坡上绘制扶手栏杆
1.新建墙，画出轮廓，然后回到三维进行编辑轮廓（如图1）后点击确定。
2.画好墙后，在三维视图内转换视角为平面，点击坡道沿着墙面斜边绘制坡道，测量好斜墙的高差以及宽度。（注：如果墙面有多段斜坡则坡道要分开绘制）。
3.绘制好后的坡道有另一头没法附着到最顶端，点击坡道后更改编辑类型里的坡道最大坡度数值为1。
4.删掉绘制好的坡道的一边的栏杆，点击另一边的栏杆在属性栏一侧更改踏板/梯边梁偏移的数据，将栏杆移到中央。
5.点击嵌在墙内的坡道，单击右键选择在视图中隐藏—图元，就可以将坡道隐藏，我们的斜墙扶手就这样做好了。
今天我们继续聊聊放坡开挖，这次说说第二种办法，还是通过地形表面这个功能：
1、建立基坑顶与基坑底轮廓参照线，使用地形表面工具通过放置点创建原始平整场地过后的地形（有坐标点可以直接导入)。
2、修改原始地形名称为：开挖前，阶段化：现有类型。
3、使用平整区域，弹出提示，选择第一种：创建与现有地形表面完全相同的新地形表面（这样做的目的在于新创建的地形会在原有地形基础上进行自动剪切）。
4、选中原有地形，修改此时地形名称：开挖后，阶段：新构造（这样做的目的是为了区分两个地形创建的阶段化不同），然后通过放置足够多高程点到基坑顶和基坑底（注意坑顶和坑底高程分别放，这里用高程0m放置到基坑顶四周边线，高程-3m放置到基坑底四周边线）
5、放置完基坑顶和基坑底高程点后，这时进入三维查看模型，坡度已经形成，查看左边属性栏显示净剪切/填充：代表挖填方量差值。填充：代表填方。截面：代表挖方。由于这里只有挖，所以净剪切/填充=截面。
6、总结：我们来对比下方法之一与方法之二，方法之一采用地形拆分、合并，再用体量计算了挖方，方法之二新建地形基于原始地形通过平整区域功能，再通过修改地形名称、阶段化，软件自动给我们计算了两个地形体积之差计算出了挖方。
7、方法之一采用地形拆分、合并，再用体量计算了挖方，V1=704.218m?
8、方法之二新建地形基于原始地形通过平整区域功能，再通过修改地形名称、阶段化，软件自动给我们计算了两个地形体积之差，计算出了挖方。V2=699.094m?
9、V1与V2作比较，不相等，原因在于通过第二种放置大量高程点的方法，在基坑转角部位无法完美的形成圆滑坡度，造成扣减体积不是很准确。如下图所示。
当我们通过Revit软件绘制风管时通常会发现系统自带的风管管件并不能全部满足项目的需求，这时候我们可以通过加载风管管件族。
如图操作，因为我们加载的是矩形四通，并且经过编辑类型后，可以使得我们在风管绘制工作时可以自动生成相应的管件
通过上图可以发现“四通”里并没有我们载入的相应的族。但当你去点开风管管件时又确实能看到它已经载入到项目里了。这是因为该族的属性并没有设置成四通，他只是名称上是有四通的。进入风管管件放置一个载入的矩形四通，在双击它进入族编辑器。
通过如上图的操作，进入族类型和族参数设置他的零件类型为四通。在载入到项目中就可以在布管系统配置中设置该族为四通了。由此知识我们可以体会到当我们创建完一个族时，它是可以,不以构件的属性载入到项目中的，当我们需要他具有什么属性时，我们就可以通过族类型和族参数设置赋予它相应的属性。
相信众多BIMer工作者在协同工作的时候有一部分人用自己的电脑做服务器，放Revit的中心文件，这样虽然在局域网访问比较快，但是存在明显的问题。
大家都在工作的时候，会有频繁的读写操作，服务器的电脑网络和磁盘使用率都比较高，导致电脑比较卡；
大家不再同一局域网的时候没法协同工作。
本节内容就给大家介绍利用RevitServer实现广域网Revit协同工作。
首先我们需要具备一个条件：
广域网服务器一台，并且安装的是WindowsServer系统
WindowsServer推荐2012以上的版本
还有一个需要注意点
Revit的版本必须和RevitServer的版本一样，由于Revit不能降低版本，所以大家工作的软件也应该保证为一个版本。
一、服务器的配置
我们拿到服务器后一般都会用远程桌面连接。连上服务器后须在在服务器管理器中配置服务器。
从一开始一直点下一步，直到在服务器角色里面勾选应用程序服务器，然后再点下一步
我们还是看下面的GIF的操作过程，大家把该勾选的勾选上就可以了。
这时候需要等待服务器配置完成，所有安装完成后我们就进入下一个环节。
二、RevitServer服务器端程序安装
RevitServer的安装就更简单了，和Autodesk的其他软件安装办法都是一样的，我们看下安装过程。首先运行安装软件，弹出来解压界面，点击确定。解压完成后会自动弹出来安装界面。
安装界面出来后点击安装
接受许可后点击下一步。
展开配置界面，全部勾选。选择数据储存目录后点击安装即可
等待安装完成
安装完成后，在服务器的C:ProgramDataAutodeskRevitServer2018Config这个目录下新建一个RSN.ini文件，内容为127.0.0.1。
再在自己的电脑C:ProgramDataAutodeskRevitServer2018Config新建一个RSN.ini文件，内容为服务器的ip。
到这里改安装的步骤都安装完了，现在我们来测试。
三、测试
打开Revit，打开协作菜单，点击管理到RevitServerAccelerator的链接同步。
把自己服务器的地址填在输入界面，点击链接，如果一切都正常的话，中间会出现一个绿色的对勾。
链接完成之后点击协作，在弹出来的选项卡选择在网络内协作，点击确定。
这时候我们在另存为和打开中都可以找到我们的服务器了，其他后续的工作和正常的协同工作也就一样了。
四、RevitServerAdmin
我们可以在网页端通过RevitServerAdmin来管理服务器，地址是http://服务器地址/RevitServerAdmin20XX/，比如我们的管理页面如下。
这个因为浏览器要装插件才可以读取网页，而且浏览器的版本也有限制，我在文章末尾会给大家分享插件和浏览器，大家也可以在官网查看支持的浏览器版本，自行下载，插件在第一次打开的时候会提示安装插件，大家可以看视频中的介绍。
注：RevitServerAdmin网页端登录没有验证，所以说所有知道地址的人都可以登录，所以大家需要在使用的时候保密自己的IP或者借助其他管理平台对网站设置密码保护。
来源丨益埃毕教育
常规项目中，需要查找高支模区域大部分采用的方式是大梁查找，对照CAD图纸进行单个查找，工作量较大且繁琐。那么下面来讲解如何利用过滤器快速的查找大梁。
1、打开“可见性/图形替换”设置界面，切换至“过滤器”选项卡点击“添加”，如图所示。
2、点击“添加过滤器”对话框中的“编辑”，修改名称后点击“确定”，此处名称以“大梁查找”为例，如图所示。
3、选中“大梁查找”，在类别中勾选“结构框架”，并在过滤器规则中修改所需的过滤条件，如图所示。
4、将“投影/表面”中的颜色自定义修改，填充图案改为实体填充，完后效果如图所示。
意义：Revit中学会使用过滤器一举多得，可以方便完成很多工作，省去很多不必要的麻烦。很普遍的就是通过过滤器控制构件的显隐，以及上文中通过添加过滤器快速查找需要的构件。
-END-
免费Revit教学视频。
Revit 族库、项目样板缺失的产生原因：
1、断网或者网络不稳定环境下安装Revit
2、Revit配置安装界面中取消勾选“Autodesk Revit Content Librabries”
3、下载了没有自带族库的软件安装包
解决方法：
1、下载Revit对应版本的离线项目样板、族样板、族库压缩包
2、设置项目样板和族库的文件索引
安装教程
（1）下载 Revit 2016离线包到电脑
（2）分别打开两个自解压包RVT2016_CHS_FamTemplates_Templates和RVT2016_CHS_Libraries
（3）默认的自解压路径为C:ProgramDataAutodeskRVT 2016，默认路径不要改变直接点击“Extract”进行加载
（4）如果有出现是否替换的提示直接选择“Yes to all”，没出现请略过此步骤。
（5）RVT2016_CHS_FamTemplates_Templates为项目样板文件，RVT2016_CHS_Libraries为族库文件，两个都要解压
（6）两个自解压包都解压加载完成后，打开Revit软件
（7）点击左上角的“文件”→点击“选项”
（8）选择“文件位置”
（9）点击每个样板路径后面的“…”，为每个默认样板设置对于的索引。
因为我们之前已经按默认路径加载了族库和项目样板，所以索引的时候只需要找到默认路径即可，样板文件夹的默认路径为C:ProgramDataAutodeskRVT 2016TemplatesChina
文件夹中项目样板对应如下如下：
Construction-DefaultCHSCHS（构造样板）
DefaultCHSCHS（建筑样板）
Structural Analysis-DefaultCHSCHS（结构样板）
Mechanical-DefaultCHSCHS（机械样板）
Systems-DefaultCHSCHS（系统样板）
Plumbing-DefaultCHSCHS（管道样板）
Electrical-DefaultCHSCHS（电气样板）
（10）以建筑样板为例
①点击建筑样板路径后的“…”
②找到路径C:ProgramDataAutodeskRVT 2016TemplatesChina这个文件夹（注意C:ProgramData一般为隐藏文件夹，找不到的话先去C盘设置一下显示隐藏文件夹）
③双击选择DefaultCHSCHS（建筑样板）这个文件，完成建筑样板的样板文件索引
（11）设置好项目样板索引之后我们设置族库索引，点击“放置”按钮
（12）点击每个索引后面的“…”，族库样板的默认路径为C:ProgramDataAutodeskRVT 2016LibrariesChina
（13）打开到China文件夹后就不要再选择子文件夹了，直接点击“打开”
（14）索引完成、点击“确定”
再点击“确定”
（15）检核设置
①在软件初始界面，点击新建建筑样板
②建筑样板下，视图的小眼睛应该为圆形
③点击“插入”选项卡下的，“载入族”选项
④打开应该是这样的
【点击下载：Revit2016 族库、项目样板离线包】
【本文转自微信公众号“BIMer自学站”】
当图元不再与工作平面关联时，可以自由移动图元，而不用考虑工作平面。
基于工作平面的图元示例包括族编辑器中的实心几何图形和项目中的拉伸屋顶。
取消图元与工作平面的关联
在视图中选择基于工作平面的图元。
执行以下操作之一：
（取消关联工作平面），它显示在选定图元附近的绘图区域中。
使用“编辑工作平面”工具：
如果“取消关联”按钮显示为灰色，则图元当前与工作平面不关联，或者它不是基于工作平面的图元。 （例如，它可能是基于面的图元。）
要将图元与工作平面重新关联，请使用“编辑工作平面”工具指定新的工作平面。
问题：在单击轴网时会在其标头附近出现3D/2D符号用来更改其影响范围属性如（图-1）所示，但是每次只能修改一根轴网或标高，有没有办法能够批量设置呢？
图-1
我们可以通过巧妙利用裁剪区域来实现上述问题的描述：
(1) 在绘制有轴网的平面图中打开裁剪区域如（图-2）所示：
图-2
(2) 如（图-3）所示拖动裁剪区域的边缘到轴线标头以内，即可实现将所有经裁剪框剪裁后的轴网的3D特性改为2D；
图-3
(3)要将其再次变为3D只需再次拖动裁剪区域的边框到轴线标头以外即可。
【特别注意】也可以通过将轴网拖拽至裁剪区域以外来实现批量将其3D特性改为2D特性，但是经过这样操作以后的轴网无法再通过裁剪区域边框的修改来批量将其2D特性改回3D特性，因此我们在进行此类操作时尽量拖拽裁剪区域的边框线而不直接拖拽轴线标头。
要使用嵌套共享构件创建族，请先共享族，然后再将其嵌套在主体族中。 主体族不必是共享族。
在创建共享构件的嵌套族时，首先需要确定主体族所属的类别。 该决定对标记、录入明细表和 ODBC 信息有后续影响，如下例所述。
组合式窗单元创建为嵌套的共享族。 在本例中，位于中央的固定大窗用作主体族，两个侧窗作为共享族嵌套到其中。 此族被保存为 Gang_Fixed Host.rfa。

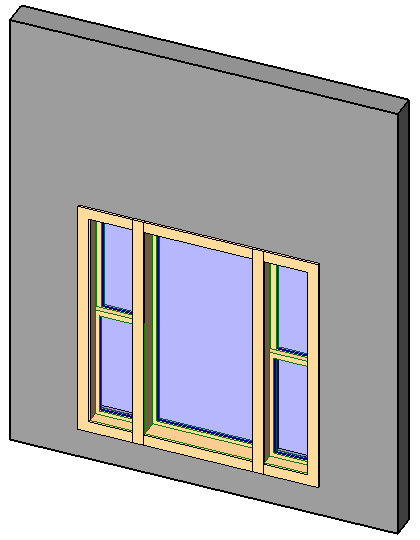

嵌套的窗
当将如上所示的组合式单元载入到项目中，且对其进行标记和创建明细表后，结果如下所示：

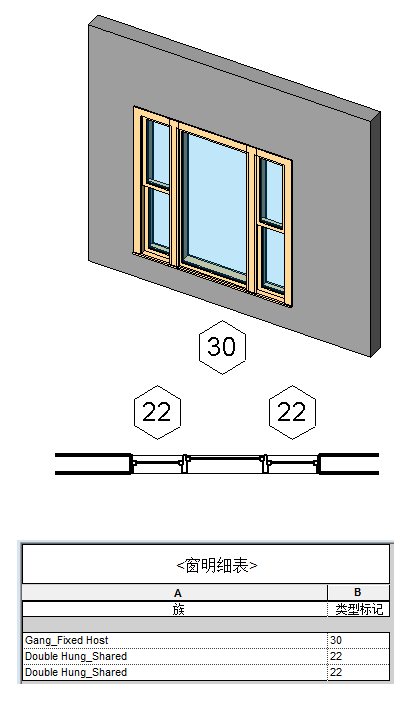

载入到项目中的嵌套共享族
请注意分别标记上下拉窗并生成明细表。作为主体的固定窗不包含在明细表中且不标记。但请注意，组合式窗名称“Gang_Fixed Host”与子构件一起列出。 此窗表示由三个子构件窗组成的主窗。
为同时获得固定窗和上下拉窗进行标记并生成明细表，创建了相同的“Triple Window”族，但此次使用一个新窗族作为主体族，且固定窗和上下拉窗都作为共享族载入。注意其标记和明细表的变化。

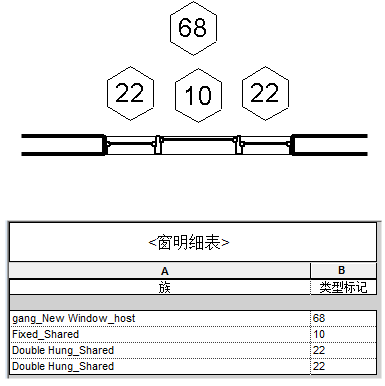

以一个新族开始创建的组合式窗族
在如上所示的示例中，注意主体族及三个子构件窗都列在明细表中。 如果这不是您的设计意图，应该遵循上一个示例，将其中一个子构件用作主体族。
浴室单元创建为嵌套共享族。 商用坐便器用作主体族，悬挂小便斗和水槽作为共享族嵌套到其中。 族保存为“mens_bathroom.rfa”文件。

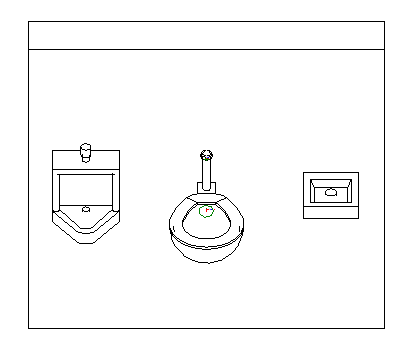

嵌套的悬挂小便斗和台盆水槽
将如上所示的浴室单元载入项目中并创建明细表后，结果如下所示：

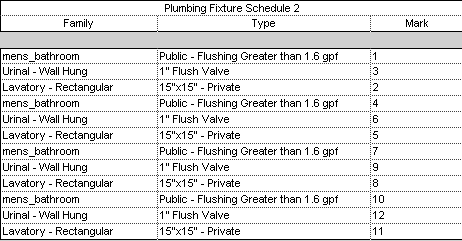

载入到项目中的嵌套共享族
请注意，每个悬挂小便斗和台盆水槽单独列入明细表，商用坐便器不包括在内。而 mens_bathroom 单元则与其子构件一起列出。
先共享族，再将其嵌套
打开要共享的族，然后单击“创建”选项卡
“属性”面板
（族类别和参数）。
注意： 注释族、轮廓族和内建族不能是共享族。
在“族类别和族参数”对话框的“族参数”下，选择“共享”。
虽然可以将大多数族设置为共享族，但是只有将族嵌套到另一族内并载入到项目中后，该族才会变为相关的族。
单击“OK”。
保存并关闭族。
将共享族嵌套到主体族中
打开主体族或创建新族。
打开要嵌套的族，并将它们共享。
将嵌套族载入并放置在主体族中。
对各个嵌套构件重新此步骤。
保存族。
【快速访问工具栏】
除可以在功能区域内单击工具或命令外，Revit还提供了快速访 问工具栏，用于执行最常使用的命令。默认情况下快速访问栏包含下 列项目，如下图所示：
1.打开：打开项目、族、注释、建筑构件或IFC文件。
2.保存：用于保存当前的项目、族、注释或样板文件。
3.同步并修改设置：用于将本地文件与中心服务器上的文件进行同步。
4.撤销：用于在摸人情况下取消上次的操作，显示在任务执行期间执行的所有操作的列表。
5.恢复：恢复上次取消的操作，另外还可显示在执行任务期间所执行的所有已恢复操作。
6.文字：用于将注释添加到当前视图中。
7.三维视图：打开或创建视图，包括默认三维视图、相机视图和漫游视图。
8.剖面：用于创建剖面视图。
9.细线：用于按照单一宽度在屏幕显示所有线，无论缩放级别如何。
10.切换窗口：点击下拉箭头，然后点击要显示切换的视图。
11.定义快速访问工具栏：用于自定义快速访问工具栏上显示的项目。
可以根据需要自定义快速访问栏中的工具内容，根据自己的需要重新排列顺序。
例如：要将在快速访问栏中创建墙工具，如下图所示，右键单击功能区【墙】工具，弹出快捷菜单中选择 “添加到快速访问工具栏 ” 即可将墙及其附加工具同时添加至快速访问栏中。使用类似的方式，在快速访问栏中右键单击任意工具，选择 “从快速访问栏中删除”，可以将工具从快速访问栏中移除。
【选项栏】
选项栏默认位于功能区下方。用于设置当前正在执行的操作的细节设 置 。选项栏的内容比较类似于 AutoCAD 的命令提示行 ，其内容因当前所执行的工具或所选图元的不同而不同。如下图所示 ，以下为使用墙工具时 ，选项栏的设置内容。
?在功能区选择【建筑】，在【墙】的下拉菜单中(左键单击“墙”选项卡下的小三角即可打开下拉菜单，后续如果还需打开下拉菜单，都同此操作，不再赘述)选择【墙:建筑】，见图3－34。?在打开的墙的“属性对话框”中选择“编辑类型”，进入类型属性对话框。选择“复制”，在弹出的对话框中将名称修改为墙体240，单击确定退出，见图3－35。
下面将墙体厚度修改为240ｍｍ。在“类型属性”对话框上单击“编辑”，弹出“编辑部件”对话框，将厚度改为240。见图3－36。
?下面将墙体的外装修改为红色。在“编辑部件”对话框上单击“插入”，此操作将会在“编辑部件”对话框上增加一行厚度为０的“结构１”。选中该行，单击“向上”，将其移动到最上部，同时将厚度改为５，见图3－37。
?单击该行的“材质”处，右上角会出现，点击该按钮，会弹出“材质浏览器”对话框。搜索“涂料”，在找到的“涂料—黄色”上单击鼠标右键，选择“复制”，将复制出的涂料名字右键“重命名”为“涂料—红色”，见图3－38。
?在“材质浏览器”上选中“涂料—红色”，单击“外观”选项卡，选中颜色，将其改为红色，单击确定退出。见图3－39。
?在“材质浏览器”上单击“图形”选项卡，选中“使用渲染外观”，单击“确定”回到“编辑部件”对话框，单击“确定”退回“类型属性”对话框，单击“确定”退出。见图3－40。
?下面开始绘制外墙，在墙体的“属性对话框”上将“定位线”改为“核心层中心线”，“顶部约束”改为“直到标高:标高２”。见图3－41。
?在功能区选择【修改∣放置墙】>【直线】命令，移动光标单击鼠标左键捕捉Ａ轴和１轴交点为绘制外墙起点，然后顺时针单击捕捉Ｄ轴和１轴交点、Ｄ轴和２轴交点、Ｈ轴和２轴交点、Ｈ轴和４轴交点、Ｋ轴和４轴交点、Ｋ轴和６轴交点、Ｊ轴和６轴交点、Ｊ轴和７轴交点、Ｃ轴和７轴交点、Ｃ轴和６轴交点、Ｂ轴和６交点、Ｂ轴和３轴交点、Ａ轴和３轴交点、Ａ轴和１轴交点，然后连按两次ＥＳＣ取消绘制命令，绘制小别墅的外墙。单击“快速启动栏”上“默认三维视图”按钮，可以观察画好的外墙的三维模型，见图3－42。
?下面我们来绘制小别墅一层的内墙。?双击“项目浏览器”上“楼层平面”的“标高１”，回到小别墅一层的楼层平面视图。?在功能区选择【建筑】，在【墙】的下拉菜单中选择【墙:建筑】。在墙体的“属性对话框”上选择“编辑类型”，弹出“类型属性”对话框，将“类型”修改为“常规－300”，选择“复制”，将“名称”修改为“内墙240”，单击“确定”退出。见图3－43。
?在“类型属性”对话框上选择“编辑”，弹出“编辑部件”对话框，将“结构1”的厚度修改为“240”，点击两次“确定”退出，见图3－44。
?下面开始绘制内墙，在墙体的“属性对话框”上将“定位线”改为“核心层中心线”，“顶部约束”改为“直到标高:标高２”。
在功能区选择【修改∣放置墙】>【直线】命令，移动光标按附录中“一层平面图”所示内墙位置捕捉轴线交点，绘制小别墅一层的全部内墙，见图3－45。单击“快速启动栏”上“默认三维视图”按钮，可以观察画好的内墙三维模型。
?注意:在墙体的绘制过程中，用户可以随时点选已绘墙体，使用尺寸驱动、鼠标拖动控制点等方式修改墙体位置、长度等信息，见图3－46。激活“修改∣墙”选项卡，以及“属性”对话框，可修改墙的其他参数，包括设置墙体定位线、高度、结构用途等，用户可以在使用的过程中灵活掌握。
revit软件和navisworks软件都是属于BIM技术范畴，两个软件存在共通性，有人会问：我如何把revit模型和navisworks模型进行同步呢?
1.首先打开Revit模型，在Navisworks打开revit的文件，如下图所示
2.把修改好的模型在Revit中保存一下
3.然后在Navisworks里面点击“刷新”
4.然后，Revit模型就可以和navisworks模型一起同步了。
