Revit参数化排水沟怎么做?Revit族入门必看—带坡度的排水沟族制作

image_print阅读模式

    今天小编要和大家分享的族是:有坡度的排水沟的制作(高手请绕开,小白请留步)

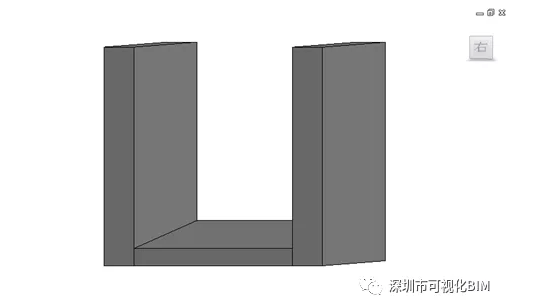

    好了先分享一张有坡度排水沟的族的照片给大家加深一下印象

    好了,有了一个粗略的直观认识,小编就来说说做这个族的前期思路吧

    一、前期思路:

    1、用拼接的方式把这个族形状拼出来,先用放样,再用放样融合做有坡度的

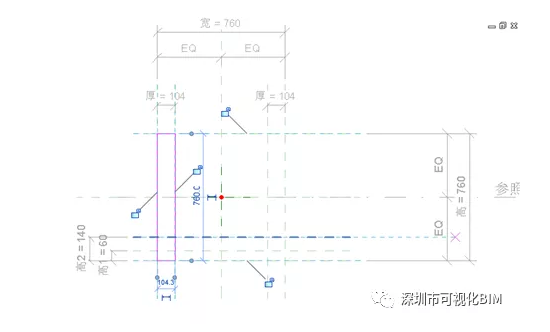

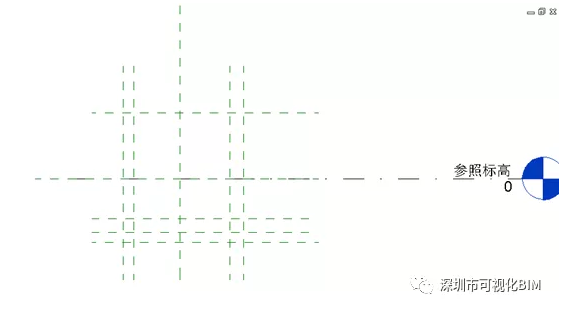

    2、切换到左视图,创建参照平面,总共需要创建8个参照平面

    3、给标注添加参数名字

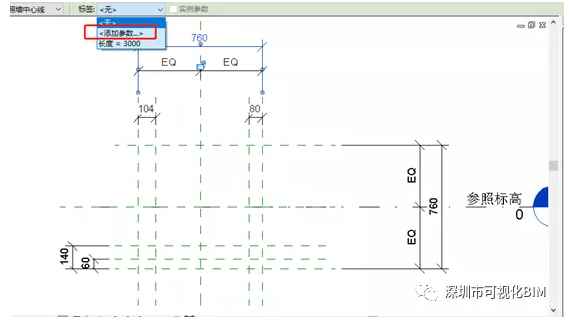

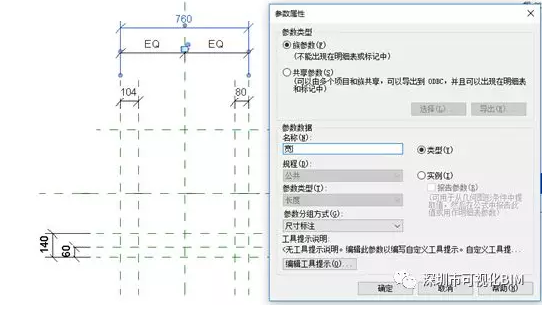

    选中标注,在修改状态栏有一个标签,下拉选择添加参数

    输入参数名称,如宽,然后单击确定

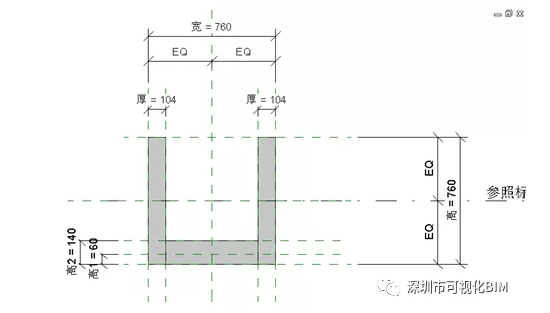

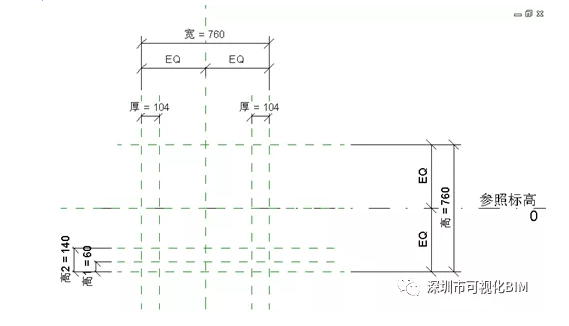

    依次添加6个参数,如下图所示:

    4、分步创建几何形状,先用放样,再用放样融合

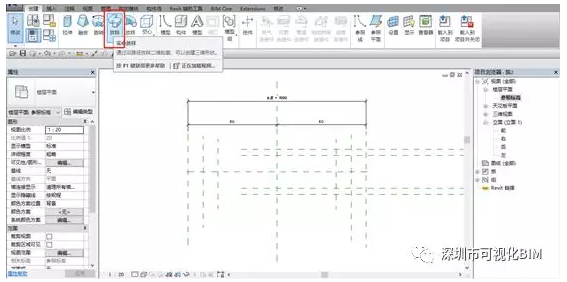

    切换到楼层平面——参照表高平面,在创建选项卡单击创建——放样——绘制放样路径

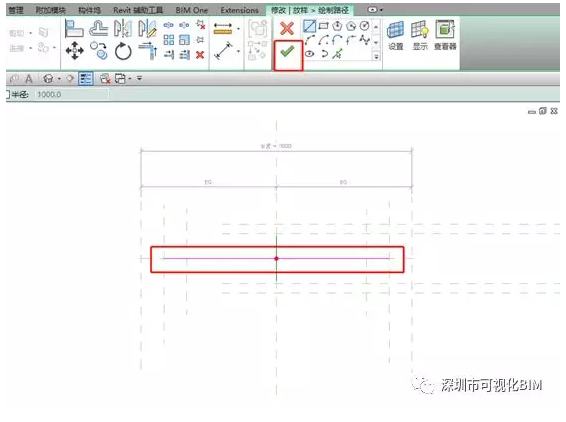

    路径绘制如下图所示:

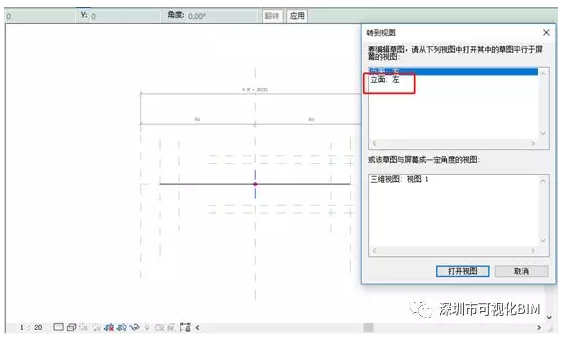

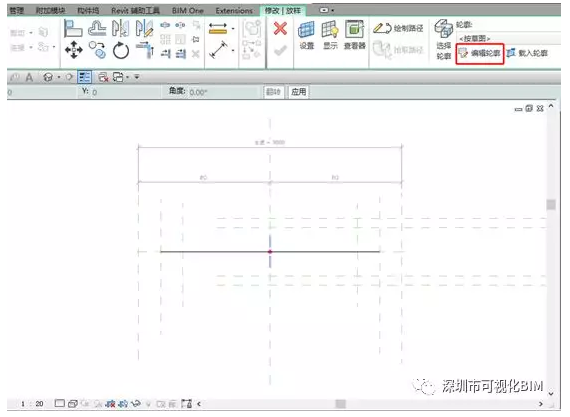

    单击完成,然后编辑轮廓——转到视图左

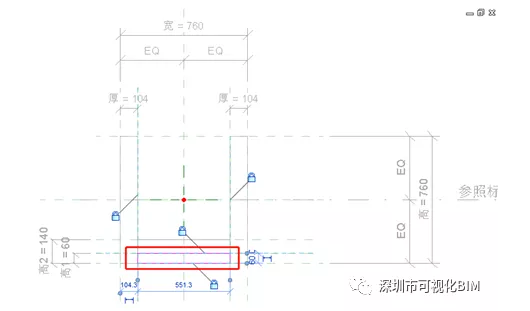

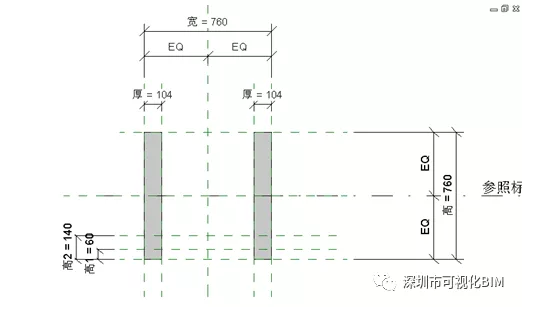

    绘制轮廓

    并锁定,完成后如下图

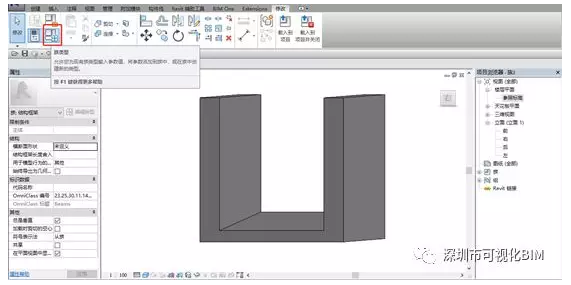

    放样完成之后如下图:

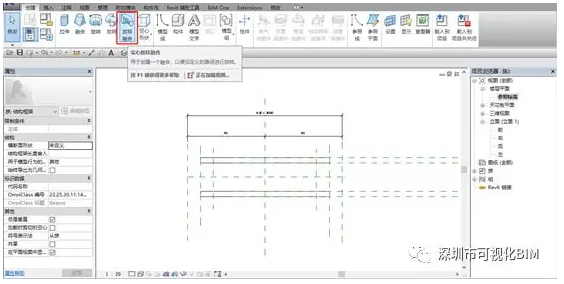

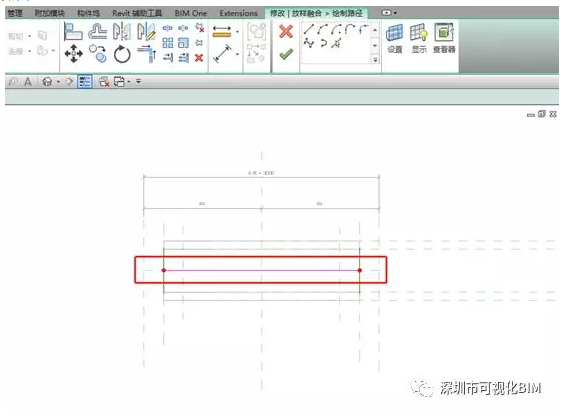

    切换到切换到楼层平面——参照表高平面,在创建选项卡单击创建——放样融合——绘制放样融合路径

    绘制路径如图:

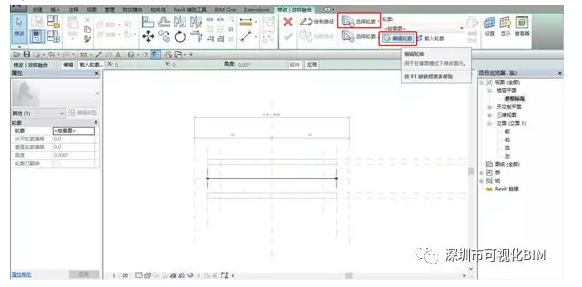

    选择轮廓一,编辑轮廓

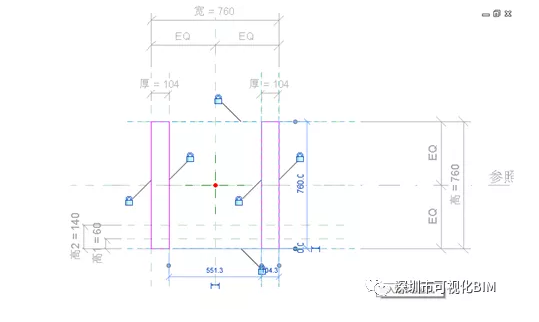

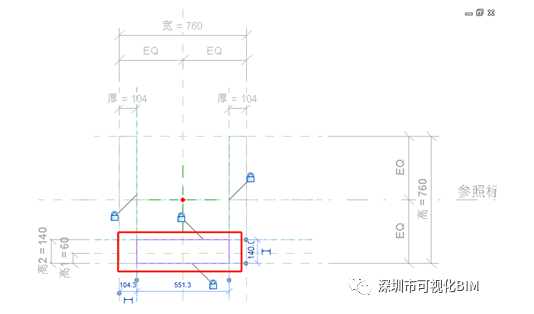

    进入到左立面,绘制轮廓1边界,并锁定如图

    完成——选择轮廓2——编辑轮廓——跳转到到左立面——绘制轮廓2边界,并锁定如图

    完成之后,如图:

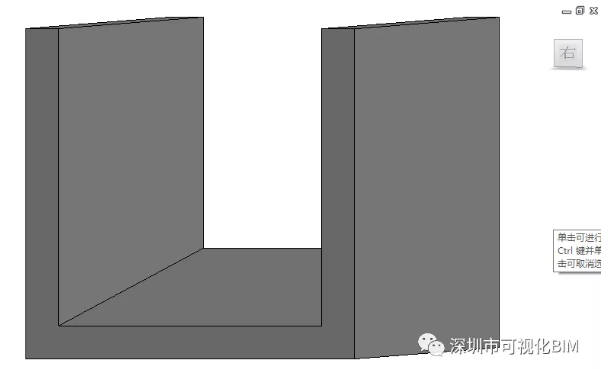

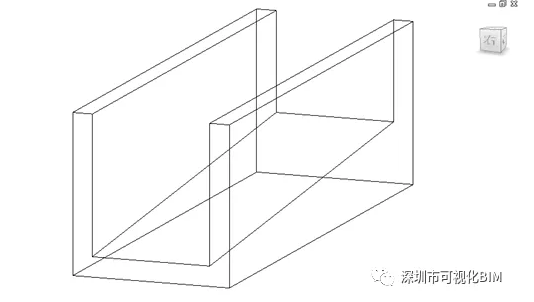

    在三维查看如图

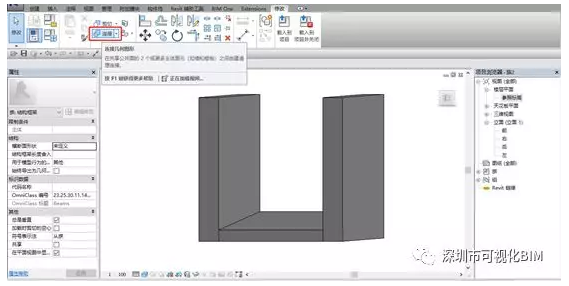

    5、用连接命令,连接2个形状

    完成后,多余的线会消失,如图:

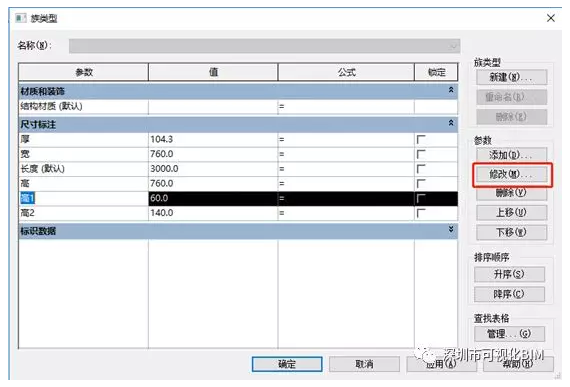

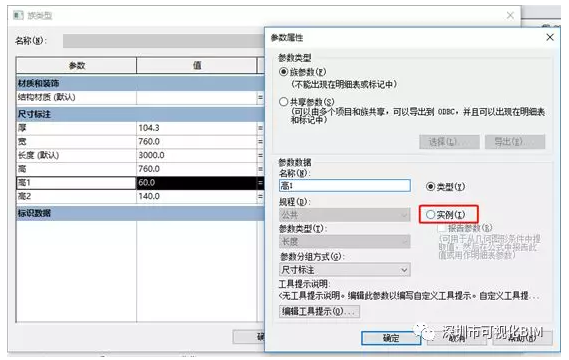

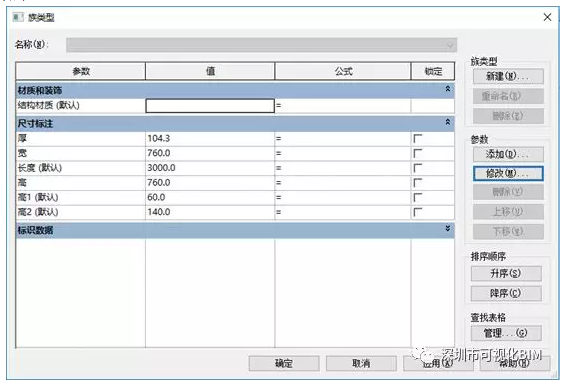

    6、打开族类型,将高1,高2两个参数修改为实例参数

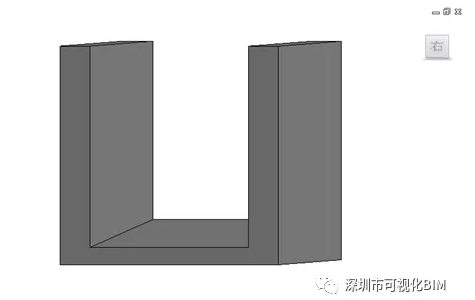

    最后效果如下:

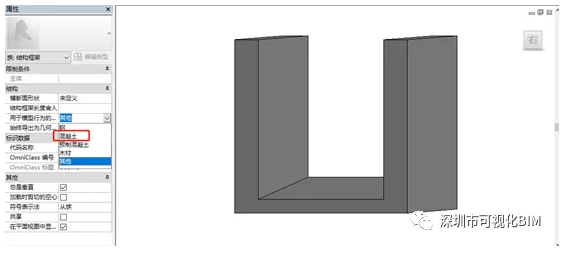

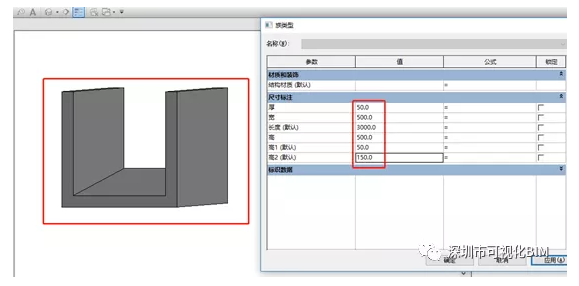

    7、族属性栏用于模型行为的材质改为混凝土,然后打开族类型测试参数

    好了,测试成功,小伙伴们赶紧将这个族载入到项目中去实践吧。
