相信大部分刚刚接触Revit这款软件的同学都会好奇：Revit到底有什么用？相比autocad的知名度，revit这款三维建模软件的知名度比较局限在建筑设计行业里。下面，小编就给大家整理了revit三大功能介绍，让大家可以具体了解一下revit这款软件！

revit

Revit三大功能介绍

Revit是Autodesk公司一套系列软件的名称。Revit系列软件是专为建筑信息模型（BIM）构建的，可帮助建筑设计师设计、建造和维护质量更好、能效更高的建筑。AutodeskRevit作为一种应用程序提供，它结合了AutodeskRevitArchitecture、AutodeskRevitMEP和AutodeskRevitStructure软件的功能。

Architecture

AutodeskRevit软件可以按照建筑师和设计师的思考方式进行设计，因此，可以提供更高质量、更加精确的建筑设计。

通过使用专为支持建筑信息模型工作流而构建的工具，可以获取并分析概念，并可通过设计、文档和建筑保持您的视野。强大的建筑设计工具可帮助您捕捉和分析概念，以及保持从设计到建筑的各个阶段的一致性。

MEP

AutodeskRevit向暖通、电气和给排水（MEP）工程师提供工具，可以设计最复杂的建筑系统。Revit支持建筑信息建模（BIM），可帮助导出更高效的建筑系统从概念到建筑的精确设计、分析和文档。 MEP工程设计

使用信息丰富的模型在整个建筑生命周期中支持建筑系统。为暖通、电气和给排水（MEP）工程师构建的工具可帮助您设计和分析高效的建筑系统以及为这些系统编档。

Structure

AutodeskRevit软件为结构工程师和设计师提供了工具，可以更加精确地设计和建造高效的建筑结构。

为支持建筑信息建模（BIM）而构建的Revit可帮助您使用智能模型，通过模拟和分析深入了解项目，并在施工前预测性能。使用智能模型中固有的坐标和一致信息，提高文档设计的精确度。专为结构工程师构建的工具可帮助您更加精确地设计和建筑高效的建筑结构。

Revit如何自定义标准文件？

在“设置”菜单的“对象样式”里面，可以设置平面显示和剖面显示时对象的线宽、线型和颜色，以符合我们CAD绘图时的显示习惯。

另：线宽的1-16个数字，代表不同比例下的线宽，具体的数值，我们可以在“设置”菜单的“线宽”里面设置：

例如：当我们平面图的比例为1：100时，2号线表示0.18mm宽

这些设置，我们可以保存在样板文件中，一劳永逸

Revit渲染时图像分辨率对渲染时间有哪些影响？下面就来简单分析一下。

我们都知道图像分辨率或精确度的值越高，生成渲染图像所需的时间就越长。其实这个值有一定的可预见性。

如果您将图像分辨率翻倍(例如，从 75 dpi 增加到 150 dpi)而不修改其他设置，渲染时间可能会增加 2 到 4 倍。 (渲染时间可增加 1.9 到 3.9 倍不等，具体取决于渲染的图像的复制程度，平均值是原来 75 dpi 图像的渲染时间的 2.7 倍。)

如果您将图像分辨率翻两番(从原来的 75 dpi 增加到 150 dpi，然后再增加到 300 dpi)，则每次翻倍增加分辨率都会使渲染时间增加 2.7 倍。 因此，如果您将分辨率从 75 dpi 增加到 300 dpi，渲染时间通常会增加 2.7 x 2.7 倍，大约是原 75 dpi 渲染时间的 7.3 倍。 如果您将分辨率从 75 dpi 增加到 600 dpi，渲染时间通常会增加 2.7 x 2.7 x 2.7 倍，大约是原 75 dpi 渲染时间的 19.7 倍。

    建筑图纸中的指北针是用来帮助人们来进行定位的,如何在Revit中放置指北针呢？

    1.首先，进入Revit新建一个项目或者样板，再选择注释选项，如下图所示。

    2.选择符号选项，点击即可。

    3.但此时放置的不是指北针，需要载入族，点击选择对应按钮。

    4.选择注释文件夹，选择符号。

    5.根据需要选择建筑、结构或者是机电打开（本文以建筑为例）。

    6.可以看到指北针有两种显示方式，根据需要选择即可。（放置时候可以选择旋转）

解释：（1）柱全部纵向钢筋的配筋率，不应小于《抗规》6.3.7条的规定值；柱的纵向钢筋的配置，需满足《抗规》6.3.8条要求；

（2）柱的纵向受力钢筋直径不宜小于12mm，纵向钢筋净间距不应小于50mm，且不大于300mm，圆柱中纵向钢筋根数不宜少于8根，不宜少于6根，且沿周边均与布置。

解释：（1）柱箍筋的配置，需满足《抗规》6.3.9条要求；尤其注意柱端箍筋加密区箍筋的最小体积配箍率要求。

（2）梁柱节点核心区箍筋大于柱端加密区箍筋时，需单独指定节点核心区箍筋。柱配筋时，需先判断柱子是否是短柱，如果剪跨比小于等于2，柱箍筋需全高加密。

（3）柱箍筋肢数按下列图形确定：

（4）纵筋根数超过上图中箍筋肢数时，允许纵筋隔一拉一，不需要再增加箍筋肢数，以免核心区箍筋太多影响节点核心区混凝土的浇捣而影响质量。

解释（1）板的最小配筋率需满足《砼规》8.5.1条要求；

（2）板钢筋的直径通常用的最多是右上方的Φ8和Φ6，一般板面用Φ8，板底钢筋用Φ8或Φ6。钢筋的间距需满足《砼规》9.1.3条要求。常用的受力钢筋的直径从考虑施工方便的角度看，通长采用100、125、150、175、200mm，如果需控制经济性，则根据计算结果选取对应的面积最接近的间距，如板支座处计算结果308mm2，可直接选用Φ8@160。钢筋混凝土板的负弯矩调幅幅度不宜大于20%，《砼规》5.4.3条。

（3）板的受力钢筋的长度需满足《砼规》9.1.4条要求；

普通楼板：负筋采用分离式配筋方式，当跨度≥4.5m时负筋拉通50%；

屋面板：双层双向拉通，支座处可搭配附加短筋，附加短筋长度可取净跨1/5。

4.等高井字梁的交点，是否设置附加箍筋或吊筋？

其吊筋构造要求如何？

解释：江湖中绝大多数设计单位做法是在等高井字梁交点的四边每侧构造设置3根附加箍筋。其实如果两向跨度、截面、受力、配筋均相同时，则两方向井字梁从受力上讲没有主次之分，共同受力，此时可以不设置附加箍筋。即使考虑到活荷载不利布置及实际活荷载分布的差异性导致次梁内力存在差异，可以在井字梁每侧附加一道箍筋即可。

    可使用面积分析工具在建筑模型中定义空间关系。

    关于面积

    面积是对建筑模型中的空间进行再分割形成的，其范围通常比各个房间范围大。

    面积不一定以模型图元为边界。您可以绘制面积边界，也可以拾取模型图元作为边界。

    添加模型图元时，面积边界不一定会自动改变。可以指定面积边界的行为：

    某些面积边界是静态的。即，这种面积边界不会自动改变，必须手动修改。

    某些面积边界是动态的。这种边界与基本模型图元保持相连。如果模型图元移动，面积边界将会随之移动。

    ▲划分成私人面积（黄色）和公共面积（绿色）的楼层平面

    面积方案

    面积方案是可定义的空间关系。

    例如，可以用面积方案表示楼层平面中核心空间与周边空间之间的关系。

    可以创建多个面积方案。默认情况下，Revit会创建两个面积方案：

    总建筑面积：建筑的总建筑面积。

    出租面积：基于办公楼楼层面积标准测量法的测量面积。

    不能编辑或删除“总建筑面积”方案。但可以修改“出租面积”方案。可以根据需要创建附加的面积方案。

    面积平面

    面积平面是根据模型中面积方案和标高显示空间关系的视图。

    可以对每一个面积方案和楼层应用面积平面。应在创建面积平面之前创建面积方案。请参见创建面积方案。每个面积平面均具有各自的面积边界、标记和颜色方案。

    面积平面在项目浏览器的“面积平面”节点中列出。每个面积方案将在“项目浏览器”中获得一个单独的节点。默认情况下，面积平面名称表示与平面相关的标高。可以对面积平面进行重命名。

    应用了面积方案的面积平面：

    面积边界

    面积边界定义了建筑的可用空间。

    可以通过绘制面积边界，或拾取墙来定义这些面积。

    如果选择“应用面积规则”选项，当改变面积类型时，Revit会自动改变墙边界的位置。例如，办公面积是根据墙中心线测量得到的，而外部面积则要测量到外墙面。通过应用面积规则，面积边界的位置会按面积类型的改变而更新。

    面积和面积标记

    面积和面积标记是相互分离的，但与Revit构件相关。

    与墙和门一样，面积在Revit中也是模型图元。面积标记是可以添加到面积平面视图中的注释图元。

    创建初步设计时，在项目中定义墙或其他边界图元之前，可以创建一个面积明细表。在明细表中，添加有关您要使用的面积信息。以后，可在项目的面积平面中放置这些预定义的面积。

    删除面积

    可将面积从其所在面积平面中的位置处删除，以便能将该面积放置在另一位置，或将面积从项目中完全删除。

    创建面积之后，可以按照以下方法将面积从建筑模型中删除：

    取消放置：将面积从其在面积平面中的位置删除，但项目中仍然包含有关该面积的信息。这样在以后的项目重新设计期间，可以将面积放置在其他位置。请参见取消放置或移动面积。

    删除：将面积（包括有关该面积的所有信息）从项目中彻底删除。请参见删除面积。

    面积平面和面积明细表：

    显示链接模型中的面积和面积边界

    1.打开包含链接模型的平面视图。

    2.单击“视图”选项卡→“图形”面板→（可见性/图形）。

    3.单击“Revit链接”选项卡。

    4.选择要显示面积和面积边界的链接模型对应的行，并单击“显示设置”列中的按钮。

    5.在“RVT链接显示设置”对话框的“基本”选项卡中，选择“按链接视图”

    6.为链接视图，选择面积平面。

    7.单击“确定”两次。

    关于面积类型

    面积类型是面积的实例属性。面积类型包含了被Revit应用于面积边界的面积测量规则。

    面积类型值来自默认面积方案：“总建筑面积”和“出租面积”。“总建筑面积”方案具有两个类型值：“总建筑面积”和“外部面积”。“出租面积”方案具有六个类型值：建筑公共面积、办公面积、外部面积、楼层面积、主垂直贯穿面积、储藏室面积。

    创建新面积方案时，会使用“出租面积”方案中的类型值。

    关于面积类型规则

    这些规则由界定另一空间的空间类型所确定。

    下表说明了面积测量规则。要找到合适的测量规则，请找到所选的“面积类型”和相应的“界定面积类型”。

    总建筑面积方案类型

    以上是Revit中面积分析的相关知识，希望能对各位设计师和建筑师有所帮助！

    文章来源：Revit教程

    Revit模型整张贴图技巧

    这里我们将两种平时遇到的Revit贴图方法，一种是整张贴图，一种是无缝贴图。由于Revit中的材质贴图功能不想其他三维软件中的那么灵活，这就导致刚入门的人比较苦恼了。

    这节我们来讲整张贴图，整张贴图一版会在展板或者画作这样的场景中用到，方法如下：

    确定要贴图表面的尺寸

    修改图片的尺寸

    需要将贴图图片的尺寸和当前尺寸保持一致，以免图片压缩变形，这个办法就有很多种了，这里我们用常见的photoshop来处理图片的尺寸即可。

    材质设置

    我们新建一个材质，名称按照自己的情况定就可以了，

    在外观中选择图像

    选择我们刚创建好的图像

    下面是重点，设置大小为我们之前测量Revit贴图区域的大小

    并且将图像x反方向偏移一半高度，向y反方向偏移一半长度

    贴图测试

    。

  培训网校课程目录

  零基础培训教程

  项目实战训练营

    1、新建–族–自适应公制常规模型–项目浏览器：参照标高。

    2、点图元：随机放9个点–全选中这些点–使自适应。

    3、点图元–设置【拾取一个平面】。

    4、设置–拾取平面（重复，直至把剩下的点弄完）。

    5、转到三维–全选这些点。

    6、属性：参照点–偏移量–添加参数–名称（厚度）。

    7、族属性–厚度：500。

    8、全选这些点–属性：自适应点（9）–定向到（主体）。

    9、选中1、2、3这三点–样条曲线（重复，直至把剩下的连接完）注意一定要按顺序！！

    10、每处有两个点，选中上面那个点（注意要按顺序选取）–点击样曲线。（重复，直至把剩下的弄完）

    11、分别选中编号为1、3、4、6、7、9处的点，每处有两个点，每选完一处就点击一下样曲线。（注意要两个点都选中，这样才能使两点相连。）

    12、选中这些线–创建形状：实心形状。

    13、新建–族–公制体量–项目浏览器：立面（东）–平面–直线。

    14、项目浏览器：楼层平面（标高1）–椭圆：长半轴14000、短半轴7000–转到三维。

    15、设置–选中直线–椭圆。（在直线上随便画一个椭圆）

    16、选中这两个椭圆–创建形状：空心形状。

    17、选中一个面–分割表面-表面表示：节点。

    18、切换窗口–载入项目。

    19、载入后随意选9个点，但要按顺序–选中载入的图形–重复。

    20、最后检查是否能改变厚度，如果可以就制作成功。

BIM是近年来在建筑、土木工程和建筑工程领域发展迅速的一项技术。它很好地利用数字模型的建设、管理和应用的建筑进行工程生命周期的不同阶段的现实模拟操作虚拟数字空间,早些时候,把握项目进度,解决可能发生在项目中的问题。

在结构中放置钢筋，最常见的就是在一个平面上放置钢筋，如下图

但有时，会遇到，需要在多个平面上放置钢筋，达到如下图结果

并且对钢筋位置进行相应的调整，达到下图所示结果

　　对于上述问题的处理，可以通过“多平面”命令来实现，对于这个命令的显示，需要选中对应已经在一个平面上绘制好了的钢筋后，对其进行草图的编辑，方可显示出来。

　　上述问题的处理步骤以及“多平面”命令的使用与分析如下：

　　步骤：

　　1.绘制一个结构模型(本例取矩形梁为例)，并在其一个面上放置钢筋

　　2.将钢筋在三维视图中显示出来(具体步骤请参看每日一练2)

3.选中钢筋，在修改面板中，单击编辑草图命令，并勾选钢筋面板下的多平面命令

4.通过对三个复选框进一步的编辑，修改多平面钢筋的形状

5.确定钢筋形状后，单击完成编辑

6.选中钢筋，使用操纵柄，修改所在的位置，达到开篇所示效果

“多平面””命令分析如下：

该命令在三维视图中查看效果最佳，有三个复选框可供进一步编辑多平面钢筋形状。将光标悬停在每个复选框可查看是何种工具。

禁用/启用第一个连接件线段：切换连接件线段的位置。启用时，将使用第一个线段。禁用时，则使用第二个线段。(步骤四，已经通过图片显示)

禁用形状线段的副本：删除复制的形状，但在该位置留下连接件线段。

来源：个人Bim学习

1.revit放置房间

2.设置填色方案，按照房间净高设置不同的颜色。

3.首先筛选出所有处于标高1和标高2之间的风管。

4.从上一步挑选出的风管进一步挑选出所选房间内的风管。

5.按照上诉方法挑选出所选房间内所有的水管和桥架并合并到一起。

6.房间内的管线很多，可能会存在立管，房间内净高计算要排除立管，不然房间内的净高可能会得到0，此步骤为筛选掉立管。

7.然后把计算上面所筛选出的管线组合一起的solid和xy平面的最近点，最近点的Z坐标减去房间所在楼层标高即可得出房间的净高。

8.使用上面步骤得到的房间净高给房间的名称和净高。

9.选择想要填色的房间运行程序即可清晰的看到房间的净高。

结尾）每一滴水都折射出一个多彩的世界，每一双眼睛都嵌进一个多彩的世界，每一条泛着清丽的旋律的小溪都闪烁着美的光辉。不要空叹人世的无奈，且用美丽的心情来看待人世的繁华多彩，细细品味那无处不在的美吧!

    文章来源：广筑BIM咨询 胡斌

    只会创建普通的墙柱梁板真的是会使用revit了吗？还在打开revit后只能画个“盒子”然后在上面加上窗户和门吗？不要再这么尴尬的去使用revit了。

    想实现下面的效果吗？就和小编一起来学习吧~

    异形墙柱梁板的创建——异形墙篇

    01、选择构件中的内建模型

    02、选择其中的常规模型

    03、利用融合分别创建墙的底部和顶部

    首先，对于融合来稍稍解释一下，可以将其想象为，创建一个杯子的杯底和杯盖，而中间的杯身则会由系统自动生成，无需我们来操心啦~

    最后,一定要注意！

    ①无论是创建底部还是顶部，都一定要先选择一个参照平面，这样绘制的底部或顶部才能放置在想要的面上。

    ②创建的轮廓线一定要是闭合且连贯的一条线，否则墙身会出现“断裂”，影响美观。

    底部的创建：

    顶部的创建：

    点击“对勾”生成下图中的倾斜弧形模型

    04、创建完成后通过建筑选项卡下的面墙进行添加面墙，直接点击刚刚创建的常规模型即可。

    05、删掉常规模型，倾斜弧形砌体墙便创建完成

    番外篇：异形幕墙的创建

    基本墙与幕墙之间都是相通的，下面就给大家介绍下幕墙创建的方法；

    ①在上文第三步常规模型创建完毕后，点击幕墙系统，为常规模型创建幕墙系统。

    ②在幕墙系统中，可以调整幕墙网格间距，并在调整完毕后添加竖梃。

    ③继续第四步，添加面墙后，将墙的材质更改为玻璃，并将墙的名字修改为幕墙即可。

    在revit绘制管道过程中，经常需要管道之间相互连接，或者是将卫浴装置、机械设备等连接到管道上。若仅使用管道绘制命令逐一绘制管道速度会太慢，并且往往需要在不同的视图之间来回切换，影响绘制的效率。此时，我们可以使用“连接到”、“修剪/延伸为角”和“修剪延伸单个图元”等修改命令提高连接速度。

    以下以卫浴装置与管道连接为例：

    01

    1.选中最左侧的卫浴装置，在“修改/卫浴装置”选项卡上点击“连接到”命令。此时会弹出“选择连接件”对话框，此处选择“连接件1：家用冷水：圆形25mm:进”，再点击确定。如图：

    02

    2.此时，鼠标箭头上会带有个“+”号，再点选管道，则软件会自动创建管道和管件来连接改卫浴装置。如图：

    03

    3.使用同样的方法选择中间的卫浴装置，将其“连接到”主管上。在这里，软件会根据实际需要决定在主管道上插入三通，而不是弯头连接。并且，对于两根管道处于不同标高的情况下，软件会自动添加一小段立管用于连接。如图：

    04

    4.若卫浴装置上已经有了连接管道，可以使用“修剪/延伸单个图元”命令将其与主管道连接。在“修改”选项卡上点击“修剪/延伸单个图元”命令，首先选择需要延伸到的主管，然后选择需要被延伸的支管，则软件会延伸支管并添加相应关键和立管将其连接。如图示过程：

    05

    5.与“修剪/延伸单个图元”命令类似，用户还可以使用“修剪/延伸为角”命令，将两个管道修剪或延伸后使用弯头连接。方法是在“修改”选项卡上点击“修剪/延伸为角”命令，然后分别选择需要连接的两根管道。如图：

    “修剪/延伸”与“连接到”命令在实际建模过程中非常实用，通过使用这些修改命令，我们可以快速的在平面图中完成连接不同平面高度的的管道和设备。

    一、万能窗制作流程

    1、创建窗框

    （1）新建族文件，选择“Metricwindow（公制窗）.rft”为样板（必须根据各种相应的族样板创建新的构件族，如窗族可以使用窗或基于墙的族样板）

    （2）用拉伸创建窗框，拾取墙中心线为工作平面，沿洞口边线绘制矩形并锁定其位置，将矩形向内偏移60。请注意工作平面的设定和锁定的应用。

    （3）设置拉伸起点、终点为正、负30，设定其子类为框架/竖梃，完成绘制。设定其子类别为框架/竖梃：

    （4）添加“窗框材质”参数，在材质库中添加“塑钢窗框”的材质

    在材质库中创建新的材质，先复制，再重命名。

    给窗框指定材质参数

    先点选窗框，再点选“图片属性”，出现下列对话框：

    （5）设置窗框可见性为三维和前/后视图

    先点选窗框，再点选“可见性…”，出现下列对话框：

    可以控制物体在不同视图的可见性，还可以控制物体在同一视图中不同详细程度时的可见性。

    2、创建横梃

    （1）绘制三条横梃位置参照平面，标注尺寸，使其相等，删除标注；

    （2）标注第一根横梃位置尺寸；

    （3）用拉伸创建横梃，拾取墙中心线为工作平面，绘制矩形并锁定其左、右位置

    （4）调整其上、下宽度，设置拉伸起点、终点，子类别及材质参数，完成绘制；

    （5）添加“横梃AI间距”参数，添加“横梃AI可见”参数

    （6）将尺寸标注指定“横梃AI间距”长度参数标签

    点选尺寸标注，再点选。

    给横梃指定“横梃可见”参数（构件的可见性参数要在族载入到项目中才能生效）

    （7）先点选横梃，再点选“图片属性”，出现下列对话框：

    （8）设置横梃可见性为三维和前/后视图

    3、创建其他横梃和竖梃

    （1）用同样方式创建并设置其余横竖和竖梃

    （2）可以用“连接几何实体”命令将所有横梃和竖梃连接在一起，但是此操作将会影响到窗梃的可见性的控制。

    4、创建玻璃

    （1）用拉伸创建玻璃，拾取墙中心线为工作平面，沿窗框内边线绘制矩形并锁定其位置

    （2）设置拉伸起点、终点为正、负3，其子类别为玻璃，完成绘制

    （3）填加“玻璃材质”参数，给玻璃指定“玻璃材质”参数

    （4）设置玻璃可见性为三维和前/后视图

    5、绘制窗户、立面、剖面显示线（因为我们将窗框，窗梃，玻璃等的可见性都设为三维和前/后视图在详细程度为精细时可见。为什么？请体会）

    （1）用“符号线”绘制窗户的平面显示线，并锁定其位置；

    （2）打开右视图，绘制窗户的剖面显示线，并锁定其位置；

    6、创建窗套

    （1）用扫掠创建窗套，拾取外墙面为工作平面；

    （2）绘制二维路径，沿洞口边线绘制矩形并锁定其位置，完成路径；

    （3）绘制轮廓，打开右视图，按实际尺寸绘制轮廓并锁定起位置；

    （4）标注尺寸、锁定尺寸，完成轮廓，完成扫掠；

    （5）标注窗套宽度尺寸，标注窗套厚度尺寸；

    （6）添加“窗套厚度”参数，添加“窗套可见”参数；

    （7）给窗套指定窗套材质和窗套可见参数，复制“白色涂层窗套”材质；

    （8）设置窗套可见性为三维和前/后、左/右视图；

    7、新建窗类型

    （1）新建C1620窗类型，修改高度值为2000，竖梃间距为400、800、1200，横梃间距为500、1000、1500，宽度为1600；

    （2）保存族文件

    样板文件中“万能窗”族通过修改参数所生成的几种窗类型举例：

    二、万能窗-阵列制作流程

    1、创建竖梃

    （1）新建族文件，选择“MetricGenericModel（公制常规模型）.rft”为样板

    （2）绘制参照平面，其相对位置为960和2280

    （3）用拉伸创建竖梃，设置工作平面，绘制立面矩形，调整其左、右宽度为30

    （4）设置拉伸起点，终点为正、负30，完成绘制；

    （5）标注高度尺寸，添加“竖梃材质”参数，添加“竖梃高度”参数；

    （6）将尺寸标注转成“竖梃高度”参数标签；

    （7）设置竖梃可见性为三维和前/后视图；

    （8）保存文件名为“万能窗-竖梃.rfa”

    2、创建横梃

    用同样的方法创建“万能窗-横梃.rfa”族文件

    3、“从库中载入”竖梃、横梃族文件，设置参数

    （1）选择“Metricwindow（公制窗）.rft”为样板，添加窗玻璃后，另存为“万能窗-阵列.rfa”。

    （2）添加“横梃竖”、“竖梃数”、（参数类型为整数）“横梃间距”、“竖梃高度”参数

    （3）设置“横梃长度”、“竖梃高度”参数的计算公式

    （4）绘制竖梃位置参数平面，标注尺寸，并将其转成“竖梃间距”参数标签

    （5）“从库中载入”“万能窗-竖梃.rfa”和“万能窗-横梃.rfa”族文件

    （6）用“构件”命令放置竖梃，在立面上将竖梃和参照平面对齐并锁定

    （7）给竖梃指定竖梃高度和竖梃材质参数，将嵌套族中的参数和现有族参数相关联。

    （8）先点选窗框，再点选“图元属性”，出现下列对话框

    4、阵列竖梃

    （1）阵列竖梃，项目数为3个，拾取阵列起点和终点，确认选中成组并关联

    （2）将项目数转成“竖梃数”标签，将第3根竖梃和参照平面对齐并锁定

    点选阵列物体，出现带有阵列数的树壮成组图案

    （3）标注第1根和第3根竖梃底部和窗框位置尺寸并锁定，请体会

    （4）设置“竖梃数”参数值为3

    5、阵列横梃

    用同样的方法放置并阵列横梃

    6、绘制窗户平面、剖面显示线

    （1）用“符号线”绘制窗户的平面显示线条并锁定其位置

    （2）打开右视图，绘制窗户的剖面显示条并锁定其位置

    7、新建窗类型

    （1）新建C3030窗类型，修改高度值为3000，竖梃数和横梃数为4，宽度为3000

    （2）保存族文件

 对于刚下载Revit软件的用户而言，也许有些问题还不是很清楚该如何解决，例如，如何在族构件曲面上如何贴图？下面就为大家带来了Revit在族构件曲面上贴图的方法步骤，希望大家喜欢。

打开材质浏览器，找到对应的材质名称，在外观窗口中的“常规”菜单中点击“图像”后面的矩形框，选择需要添加的图像;

      单击图像矩形框右侧下来小三角展开，选择“编辑图像”命令，进入“纹理编辑器”对话框，对图像进行编辑修改。

      看了上面的Revit在族构件曲面上贴图的方法步骤后，是不是觉得操作起来更得心应手了呢?

    来源丨益埃毕教育

    1.在我们画出两条连接的钢梁的时候，会发现，本应该连接的部位并没有自动粘在一起。

    2.这时候就要点击修改栏里的“梁/柱连接”

    3.点击之后，在两根梁的连接处会出现两个小箭头。

    4.点击小箭头就可以把两根梁粘在一起了。

    5.用这个方法有很多限制的条件，例如：梁不能有旋转的角度;必须是同一类型的梁;如果是斜梁，那么两根梁必须在同一垂直面上等。

族（Family）是Revit中的核心，当我们打开Revit项目文档是会发现项目中模型的所有图元都是基于不同的族实例（FamilyInstance）构成的。不同类型的族实例（FamilyInstance）可按照族类型（FamilySymbol）进行划分（例如：圆形柱400mm、圆形柱500mm等），而这些族类型（FamilySymbol）共同构成了圆形柱族，不论是矩形柱、圆形柱在Revit中都同属于结构柱这一类别（Category）当中（四者之间的关系如图1所示）。

图1 类别、 族、 族类型、 族实例四者之间关系

在Revit中族分为三大类：系统族、可载入族和内建族，下面分别介绍一下着三种类型组的特点：

（1）系统族

系统组是由Revit中本身预定义的族，包含墙、楼板、天花板和风管等。其特点是用户可以通过对现有的系统族进行复制、修改参数等操作，但不可以创建新的系统族。用户无法将他们作为外部文件载入到现有的项目中，也无法将系统族导出，但可以在项目和样板之间通过复制、粘贴的方式进行系统族类型信息的传递。

图2 族样板文件

（2）可载入族

Revit会向用户提供许多族样板文件（如图2所示），用户通过这些族样板文件进行编辑，对族实体进行参数（如尺寸、坡度、材质等参数）的添加和关联创建成新的族。新创建的族则可以作为可载入族载入到项目当中，也可以作为嵌套族载入至其它的族当中去。可载入族不仅可以传递到Revit项目中，同时也可以将项目中的可载入族导出扩展自己的族库，以便用户方便时使用。

（3）内建族

内建族只存在于当前项目当中，通常用于某个项目建委特殊的对象（如自定义墙、吊顶等）。内建组既不能单独另存为族文件，也不能载入到其他的项目当中。由于内建族的内存相对可载入族更大，通常使用评率也较低。

文：钱搏健 华东交通大学

仅供学习交流 版权归原作者所有

    1.创建完成融合之后，选中形状，单击“模式”面板上的“编辑顶部”或“编辑底部”。继续单击“模式”面板上的“编辑顶点”，进入“编辑顶点”选项卡。

    2.带有蓝色开放式远点控制柄是一个添加和删除连接的切换开关。

    3.单击即可进行切换。编辑顶点连接，可以控制融合体中的扭曲量，要在另一个融合草图上显示顶点，需单击当前未选择的底部空间或者顶部控件。

    4.单击某个蓝色开放式远点控制柄，该线变为一条连接实线。一个填充的蓝色控制柄会显示在连接线上。单击实心体控制柄以删除连接，则该线将恢复为带有蓝色开放式圆点控制柄的虚线。当单击控制柄时，可能有一些边缘会消失，并会出现另外一些边缘。在“顶点连接”面板上，单击“向右扭曲”或“向左扭曲”，可以顺时针方向或逆时针方向扭曲选定的融合便捷。单击“重设”可恢复顶点到原始状态。

    免费Revit教学视频。

2.，点击协作选择工作集按钮，然后为创建的工作集进行相应的命名。

3.创建完工作集后，就可以对工作集进行相关的编辑了，通过新建、删除、重命名按钮进行相关专业的增减。（注意：所有者为自己电脑的名称，是否可编辑也可以进行调整。）

4.完成相关专业的创建后即完成工作机创建。

5.完成创建之后，以创建好工作集的文件为中心文件（放置相应的电脑上），在各自本地新建项目文件，至此完成工作集的建立。

    来源丨益埃毕教育

    01、在一些需要参变的族里，有时需要模型文字的位置随参数进行变动。如下图，希望做出来的“消火栓”模型文字能在宽度、高度参数进行参变时，文字位置能固定保持居中放置。

    02、当添加完相关参数，并且对文字位置进行对齐锁定之后，修改“宽度”及“高度”参数值进行调试，总是提示“不满足限制条件”，如下图所示。

    03、遇到这种问题可通过嵌套的方式解决。如下图所示，使用“基于面的公制常规模型”族样板，在“参照标高”平面放置模型文字，相关设置（文字大小，字体等）调整好后将需要参变的位置与参照平面进行锁定。

    04、完成后将其载入到所需要添加的族中，放置到对应位置并且进行锁定，如下图所示。之后再进行调试，模型文字即可正常参变。

    意义：通过学习上述文章，了解到对模型文字的参数控制，以及嵌套族的使用，方便建模。

    -END-

如何解决Revit渲染功能当前处于禁用状态?在安装该软件并尝试启动后，可能会遇到此错误消息。

注： 此问题不适用于 Revit LT。

消息：

Rendering features are currently disabled.

You must install the Rendering library to use rendering features.

问题：此错误通常表示 Autodesk 材质库未随 Revit 软件一起安装。

解决方案：要解决此问题，请安装 Autodesk 材质库，步骤如下：

在“共享组件”下，选择Autodesk 材质库的复选框。

单击“安装”。

安装完成后，重新启动 Revit 软件。 渲染库错误将不再显示。

在BIM软件Revit中，关于选取图元，都有哪些小窍门呢？下面就让我们来了解一下吧。

当我们锁定轴网或者载入图纸的时候，要移动图纸或者轴网，想解锁的时候，发现选取不了这些被锁定的图元，我们可以点击界面右下角的选择锁定图元，这样我们就可以选取被锁定的图元。

当我们绘制楼板的时候，要选取楼板的边才能选择楼板，有时候调整视图还是选取不到楼板的边缘，这时候，我们可以点击界面右下角的按面选择图元，来用楼板的面，选取楼板这个图元。

同理，另外两个按钮是链接和基线，当我们选取不到的时候，可以注意一下是不是因为这些按钮没有打开。

好了，以上就是BIM公司的小编为大家带来的 Revit中如何选取图元 了，希望对大家有所帮助。

    在Revit中建模时，随着模型精度的提高，我们在绘制模型或者模型交付的时候，都希望有相对应专业的平面视图，这样方便后期的模型核查及成品展示。这时，需要在原始的平面视图中复制相对应的视图。

    在项目浏览器中，找到对应楼层平面视图，右击，弹出对话框，如图1所示：

    图1

    ①：选择楼层，右击；

    ②：选择复制视图；

    ③：复制视图的方法。

    这三种复制视图的方法有什么不同呢？让我们来了解以下。

    为了更加直观的进行对比，我们创建房间，并添加标记，如图2所示：

    图2

    1.选择2F并右击，选择“复制”，复制一个“2F副本”的视图。复制完成后，我们发现，复制出的这个视图与原视图，除了房间标记没有，剩下的全部都一致。如图3所示：

    图3

    2.选择“带细节复制”，同上述操作一致，复制一个“2F副本2”的视图，复制完成后，可以发现，除了墙体、门窗，连房间标记也复制过来了，如图4所示：

    图4

    3.选择“复制作为相关”，同上述操作一致，复制一个“2F副本3”的视图，复制完成后，可以发现，墙体、门窗以及房间标记都复制过来了，但是，“2F-从属1”视图是原始图“F2”的子视图，隶属于视图F1，如图5所示：

    图5

    综上述可知：

    “复制”命令只能复制三维构件，不能复制二维构件。

    “带细节复制”命令不仅能复制三维构件，同时也能复制二维构建。

    “复制作为相关”命令同样三维、二维构件均被复制过来，但是它是子视图，隶属于“F2”视图，与“F2”保持联动关系，如果我们删除“F2”视图中的任何一个构件，包括房间标记，视图“F2-从属1”中也会被删除。

    免费Revit教学视频。

Revit软件建模窗口默认的背景色为白色，在用惯了CAD的新用户转到Revit软件的时候，会对Revit白色的背景不太适应，跟AutoCAD一样，Revit提供自定义工作区背景颜色的功能——其实，你只能选择黑色或者白色。打开Revit点击左上角菜单然后选择弹窗右下角“选项”按钮，打开“选项“对话框。

Revit的很多设置都要在该对话框中进行，定位到”图形“选项卡，然后看到颜色对话框，勾选“反转背景色”，即可将Revit工作窗口修改为黑色。

在这个窗口我们也可以定义构件被选中时候的颜色，构件亮显颜色，和报警颜色等，完成后的效果如下。

目前市面上的BIM建模软件有很多，不同的BIM建模软件所针对的领域皆有所不同。Revit作为一款国内应用很广泛的BIM核心建模软件，在对城市综合管廊的三维模型进行创建，Revit软件应用于综合管廊的建设中具有以下优势：

1）项目。在Revit软件中，项目是一个独立的数据库模型，可以容纳工程中的各种信息。在项目文件中包含了设计、施工以及运营管理等各个阶段的所有信息。这些信息包括了综合管廊的三维模型、工程数量表以及施工图纸等，数据信息之间保持相互关联，当修改其中的一个数据时，整个项目信息也会随之进行同步更新，实现数据信息之间无误差的传递，使三维建模效率更加高效、快捷，也保证了项目信息的整体性，同时也方便对整个项目信息进行统一的管理。

2）族。族是参数信息的载体，也是构成项目的基本元素。根据自身的需求，设计人员可以通过族编辑器创建出不同的构件，并在族构件中添加各种参数信息，创建出满足需要的信息化族。族具有关联性，当对族构件的参数进行修改时，三维模型中的族也会同步进行更新。另外，族实例还可以重复使用，免去了在不同项目中重复构建相同模型的烦恼，极大的提高了建模的效率。

3）协同工作。Revit软件具有数据转换接口，可以将不同专业的图纸统一导入到Revit协同工作平台上，以实现数据信息的共享。另外，Revit还具有碰撞检查功能，在设计过程中对施工图纸进行碰撞检测，这样可以准确的将冲突的位置显示出来，方便及时修改，减少设计变更，从而降低工作量。

4）RevitAPI。Revit软件拥有API程序接口，可以使设计人员根据自身需要对Revit软件进行功能命令的拓展，以使软件操作起来更加便捷、高效。经过多次的更新，API程序接口的功能更加完善，已经形成一个功能强大的系统，用户可以通过使用API进行程序的加载、软件开发，从而提高软件的建模效率。

Revit提供了几种创建屋顶的方法。

您可以创建屋顶：

从建筑迹线

作为拉伸

与玻璃斜窗

从体量实例

屋顶不能切过窗或门。

迹线屋顶

屋顶周界的二维闭合环草图

在平面视图中选择墙或绘制线时创建

在绘制它的视图标高处创建

高度由“基准高度偏移”属性控制

洞口由其他闭合环定义

坡度是在向绘制线应用坡度参数时定义的

拉伸屋顶

屋顶轮廓的开放环草图

在立面视图中使用线和弧绘制轮廓时创建

高度由草图在立面视图中的位置来控制

深度由Revit基于草图的大小计算（除非您指定了起点和终点）。

绘制拉伸屋顶的轮廓时，使用参照平面很有帮助。例如，绘制三个相互平行的垂直参照平面，然后绘制一个与三个垂直平面都相交的水平参照平面。

通过“拉伸屋顶”工具，可以创建具有简单坡度的屋顶。

要创建具有复杂坡度的屋顶，可以使用体量。

创建拉伸屋顶后，可以变更屋顶主体，或编辑屋顶的工作平面。

玻璃斜窗

可以使用迹线方法或拉伸方法创建玻璃斜窗。玻璃斜窗具有一条或多条坡度定义线，并能连接到幕墙和基本墙类型。

若要创建线性幕墙，请添加建筑墙并从“类型选择器”中选择一种幕墙类型。

1. 打开楼层平面视图或三维视图。

2. 单击 （墙:建筑）。

在哪里？

• “建筑”选项卡 “构建”面板 “墙”下拉列表 （墙:建筑）

• “结构”选项卡 “结构”面板 “墙”下拉列表 （墙:建筑）

3. 从“类型选择器”下拉列表中，选择一种幕墙类型。

4. 要创建具有自动水平和垂直幕墙网格的墙，请指定墙类型的“垂直布局”和“水平布局”属性。

   有关详细信息，请参见关于类型从动幕墙图元布局。

   注意： 无法在绘制墙之后移动自动幕墙网格，除非使这些网格“不相关”。 要执行此操作，请选择一个幕墙网格，然后在“属性”选项板中的“其他”下，选择“不相关”作为“类型关联”。 此外，也可以选择网格，然后单击显示的锁形标志。 如果自动网格是不相关的，则当您使用幕墙的类型属性调整墙的尺寸或修改网格布局时，其位置保持固定。使用此参数，可以在创建等网格间距之后调整某些网格的位置。 如果已将网格放置在幕墙上，则它将不参加网格布局计算。

5. 使用以下方法之一创建墙：

   要退出“墙”工具，请按 Ese 键两次。

• 绘制墙：默认情况下，线是活动的。（如果不是活动的，请单击“修改 | 放置墙”选项卡 “绘制”面板 （线），或者选择其他绘制工具。） 请参见绘制。

  当绘制墙时，可以利用关联尺寸标注功能，通过在键盘上输入值来快速设置其长度。 请参见使用关联尺寸标注。

  如果要围绕定位线翻转墙的方向，请在绘制墙时按空格键。 此操作适用于所有墙体绘制工具，例如矩形、圆和三点弧。

• 拾取线 ()：选择现有的线。线可以是模型线或图元（例如屋顶、幕墙嵌板和其他墙）的边缘。

• 拾取面 ()：选择体量面或常规模型面。 可以将常规模型创建为内建模型或基于族文件的模型。 请参见从体量面创建墙。

  提示： 要高亮显示体量或常规模型上的所有垂直面，请按 Tab 键。 单击以同时在每个高亮显示的面上放置墙。

6. 要修改嵌板类型，请执行下列操作：

1. 打开可以看到幕墙嵌板的立面或视图。

2. 选择一个嵌板。

   将光标移动到嵌板边缘上方，并按 Tab 键，直到选中该嵌板为止。 查看状态栏中的信息，然后单击以选中该信息。

3. 从类型选择器下拉列表中，选择合适的幕墙类型。

7. 如果您绘制了不带自动网格的幕墙（关于类型从动幕墙图元布局），则可以手动添加网格。请参见添加幕墙网格。

8. 根据设计的需要，为网格添加竖梃。

   请参见在幕墙网格上放置竖梃。

完成的幕墙

目的：绘制模型时，当族库里门窗族不满足我们要求时，需要自建门窗族。然而自建族在平面图上的表达可能并不标准，因此在建族时需要同时制作标准图例。

以门族为例，在建好门族后，回到楼层平面-参照标高视图。点击注释选项卡下的符号线，按照制图标准绘制如图所示的门图例。

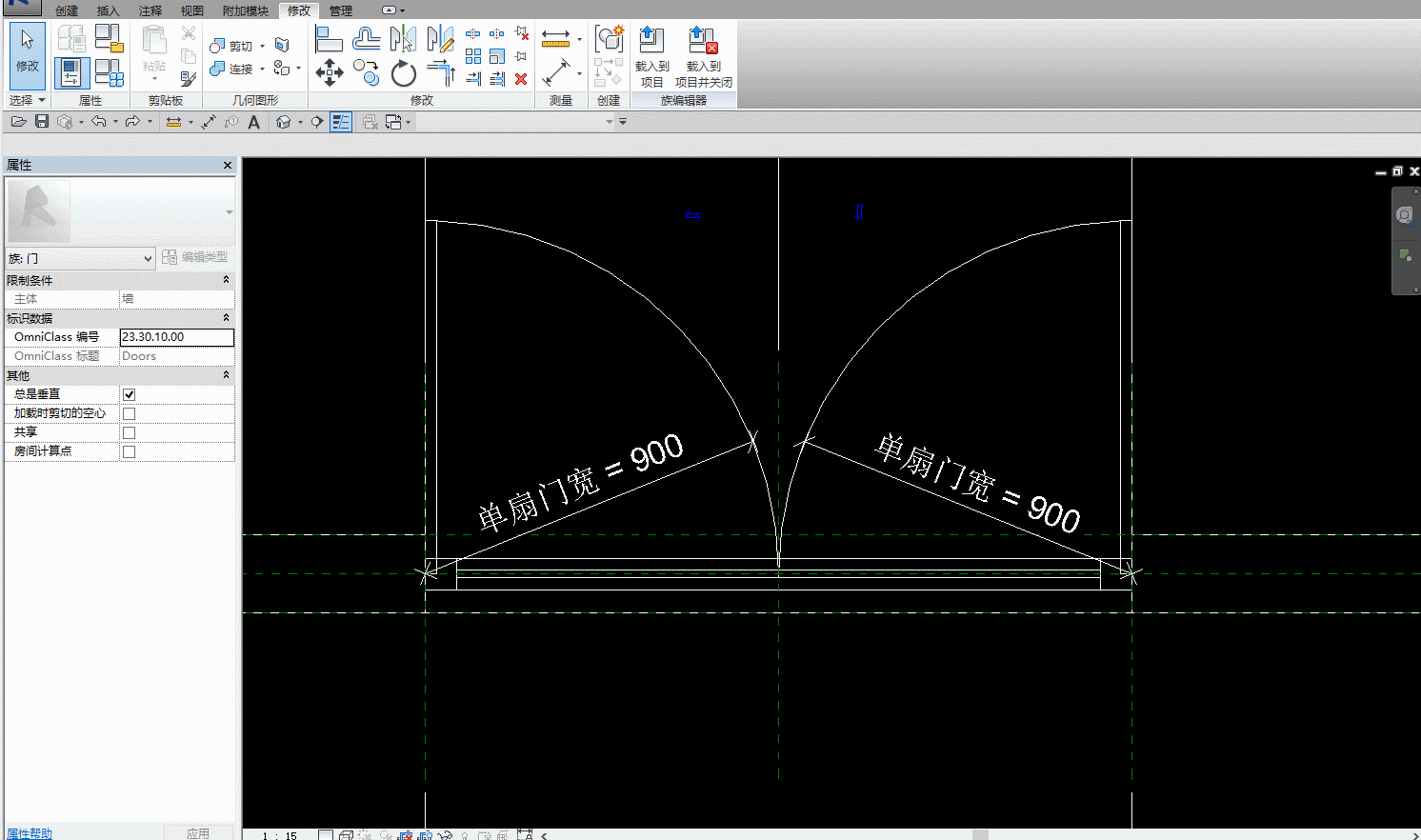

绘制好后，为了让图例随门参变，我们点击半弧度添加标注并赋予其参数-单扇门宽。在族类型里赋予其公式“宽度/2”，接下来更改门宽度看图例是否跟着改变。

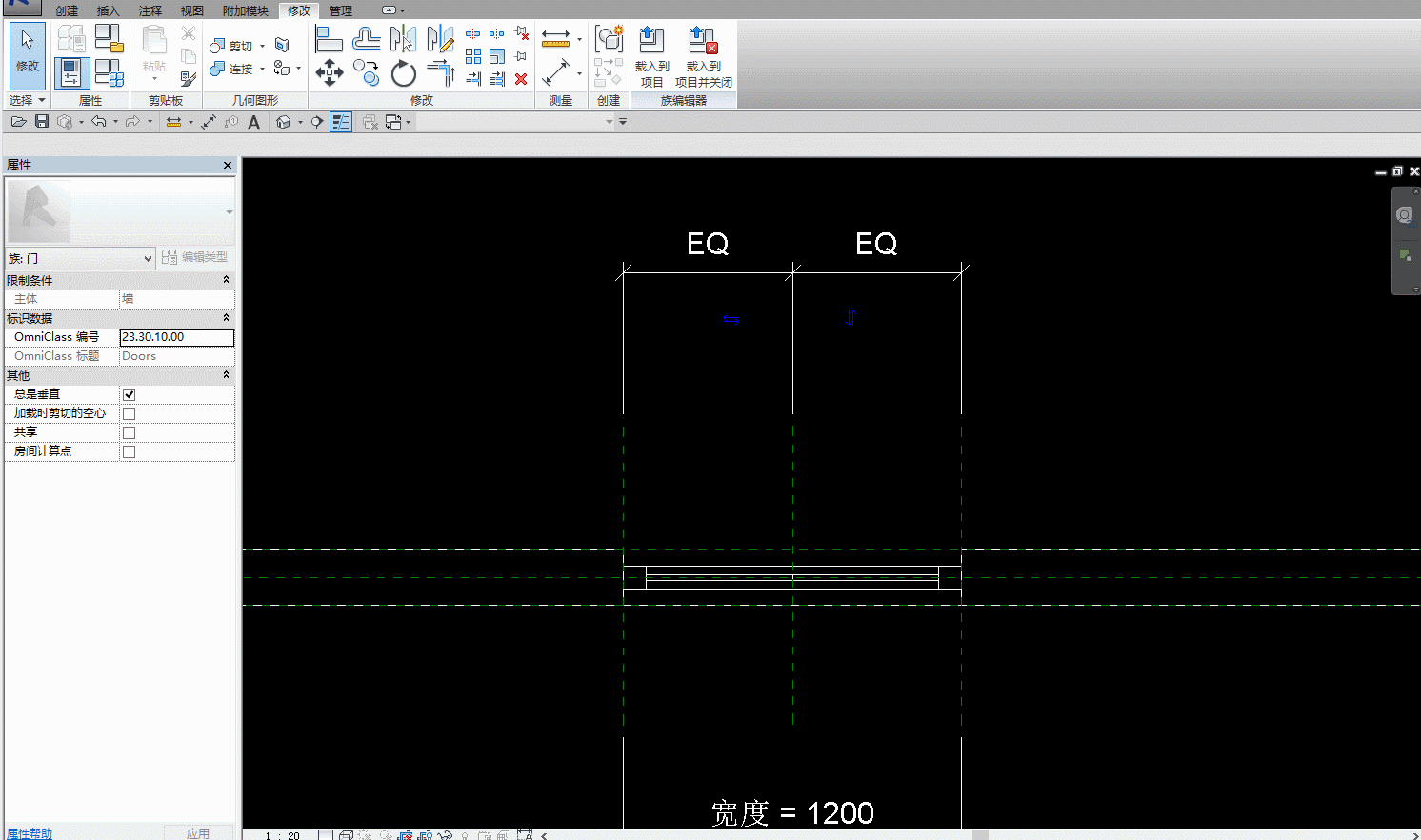

接下来，选中所有门构件，点击可见性/图形替换栏中的编辑，只勾选前/后视图，在平面图上只让图例亮显即可。

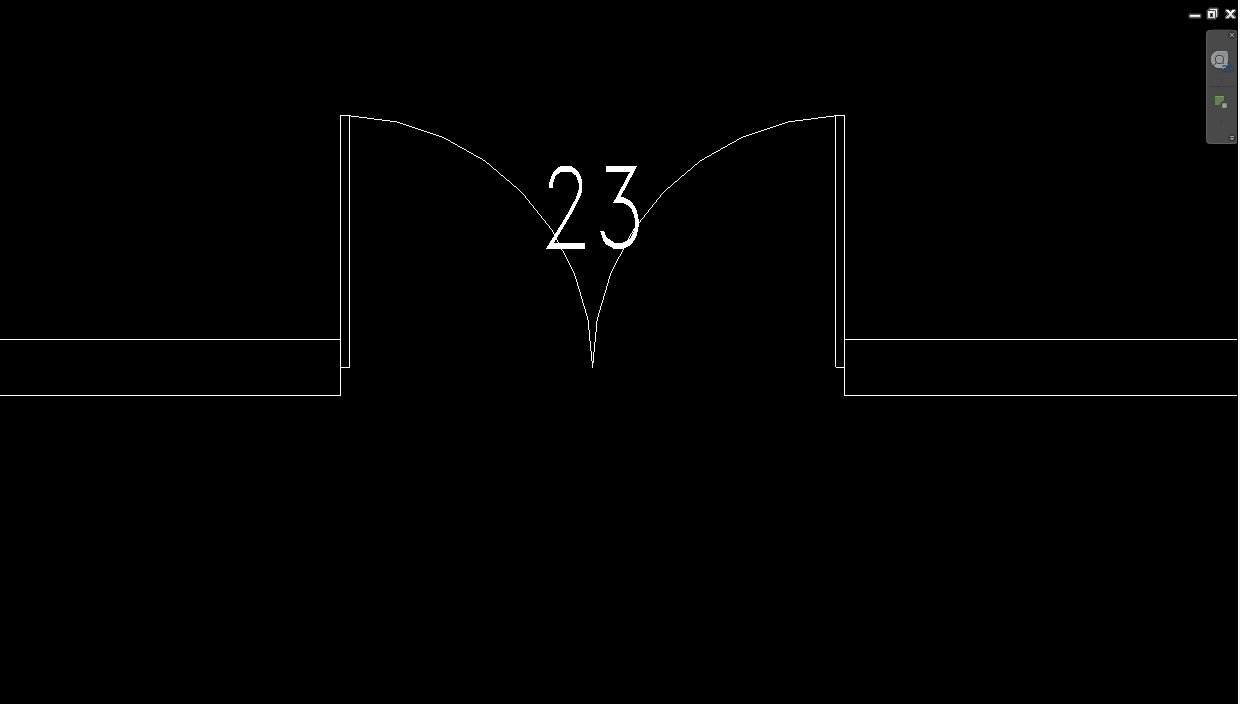

我们把族载入项目中，放置后门标注显示为“23”这是不正确的标注，需要进行更改。

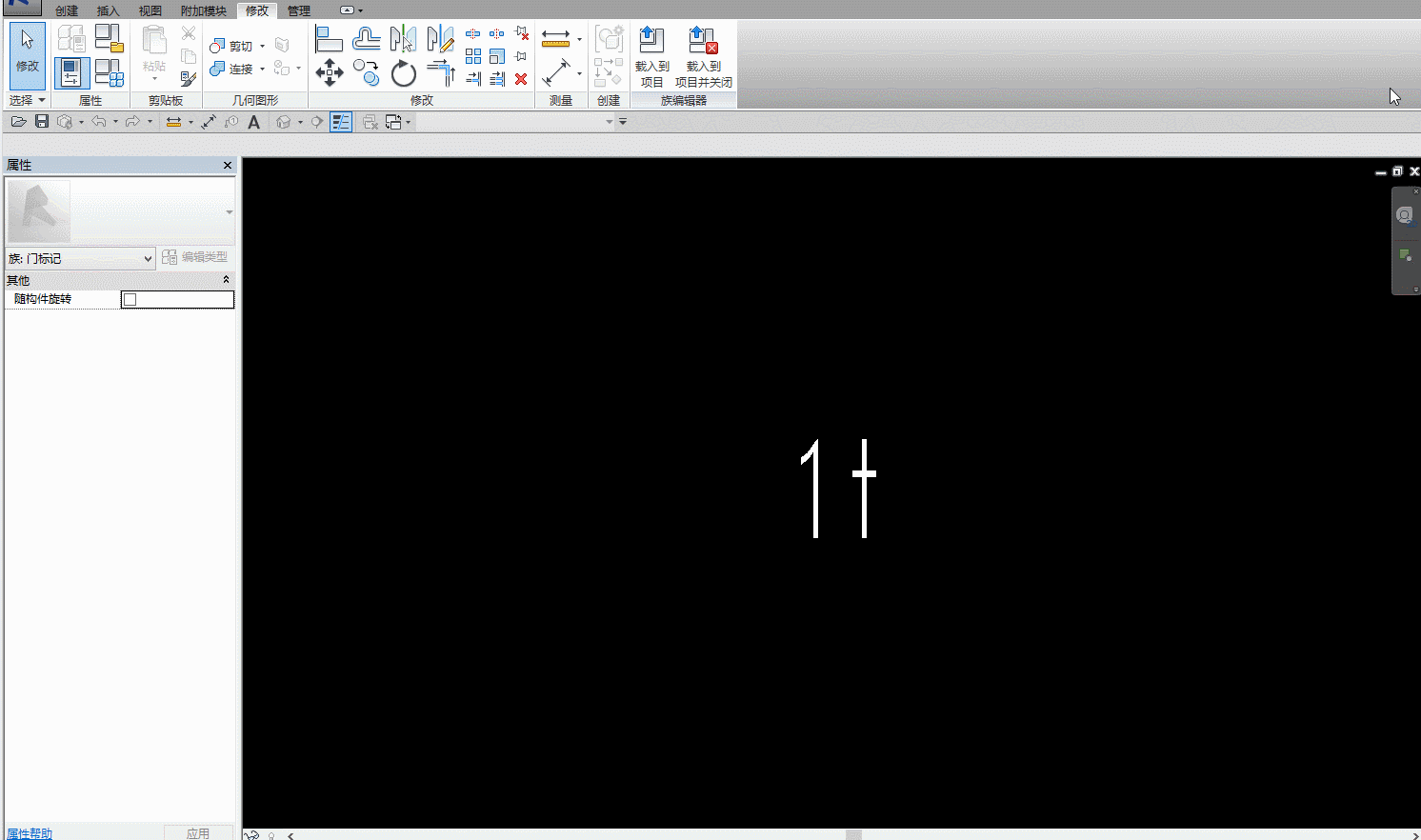

我们选中它右键编辑族,编辑标签重新添加标签参数-类型名称，将修改后的标记族重新载入，就可以正确显示了。

窗族标准图例的做法与门族的类似。

先将窗族所有构件在可见性/图形替换里只勾选前/后视图，使构件在平面上灰显，这一步的目的是使窗户在平面上只显示图例。

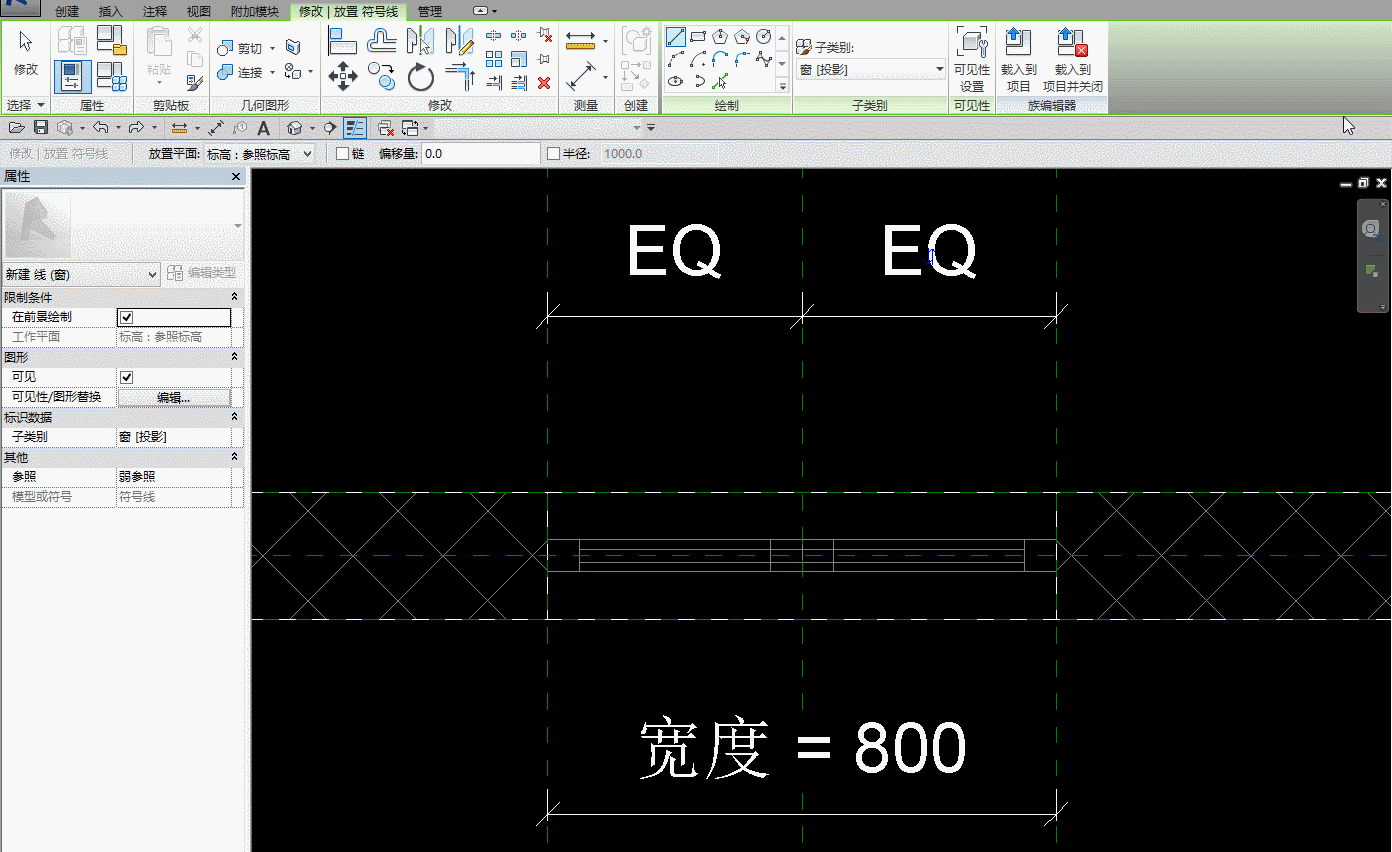

其次点击注释选项卡下的符号线-矩形命令如图绘制图例，并将四边锁定。

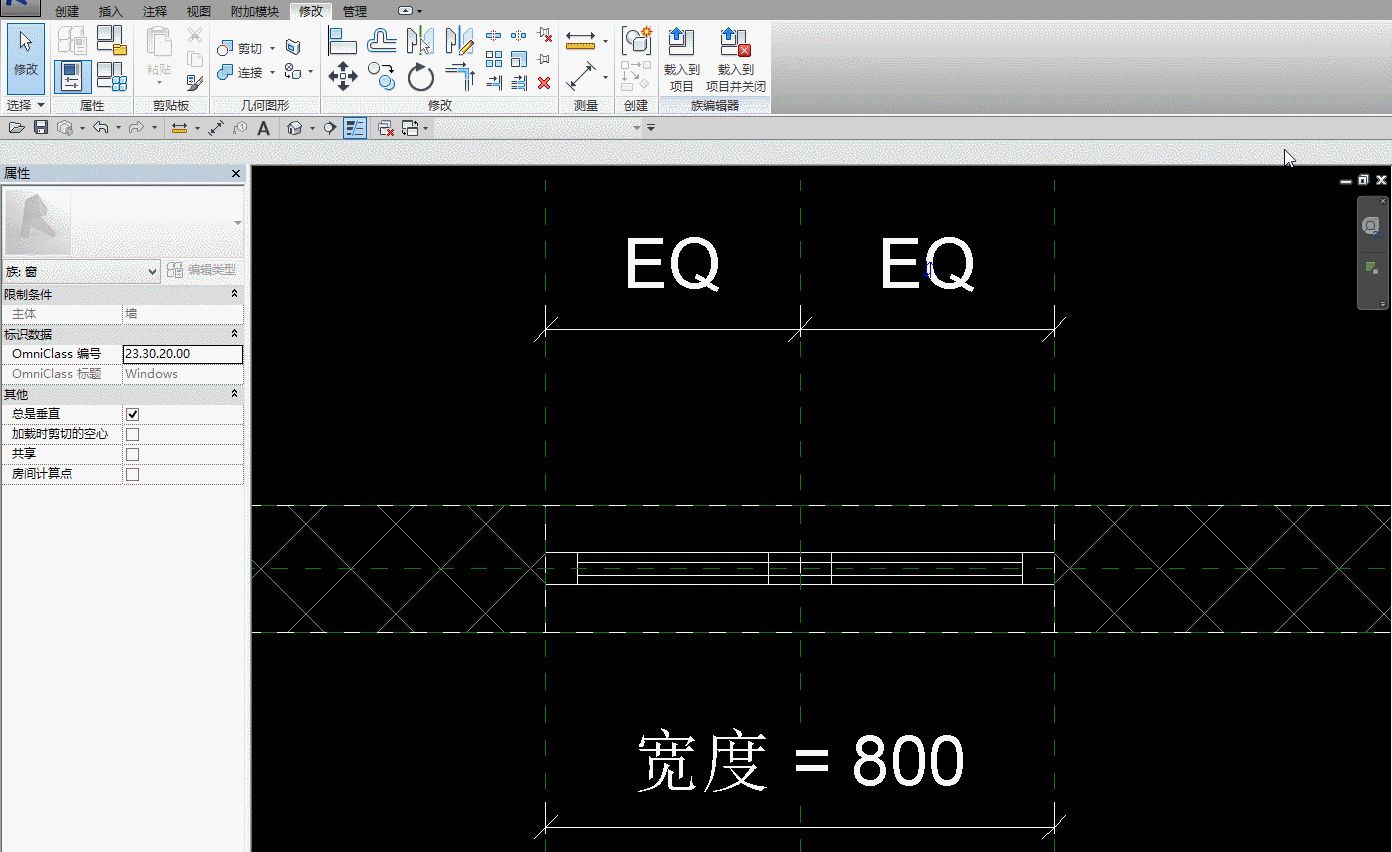

然后用直线命令如图绘制，最后用尺寸标注量取线段点击“EQ”使其等分。

我们调整窗宽度验证其图例是否能够跟着改变。

载入项目后，也会碰到标记不正确的问题，需要进行修改，详细做法参见门。


如何在Revit中快速绘制斜屋顶？下面就为大家重点分析一下。

Revit中有的屋面是斜屋顶，有的图纸中会标明斜屋顶的坡度如30°，这种屋面的做法比较简单，我们打开项目就可以直接编辑他们的迹线，如下图所示，可以选择自定义坡度，按要求填写坡度即可。

更多的情况是CAD图纸中只有标高信息，没有坡度信息。如下图所示，那我们怎么建坡度屋顶呢？要计算坡度吗？不用的，而且计算的坡度和要求的可能不一样。我们采用编辑子图元的办法来画这样的斜屋顶。

以上图为例，首先我们沿着外边线确定其标高为屋顶最高的标高画一个平屋顶（不勾选自定义坡度），然后点击添加分割线（在添加分割线之前我们先按变坡点位置做好参照平面沿着参照平面添加即可），如下图所示

添加完分割线后我们转到三维视图，再点击修改子图元，选择我们要修改标高的子图元（图中的点，这个要选择点，不能选择线，要不会影响其他子图元标高），如果选择不到该点时我们旋转一下模型就可以选择到。将偏移量修改成我们需要的值，如下图所示。

所有子图元修改后我们的屋顶就能达到我们想要的效果，如下图：

这个只要我们找到屋顶的变坡线然后将添加分割线，将对应的点调节到我们需要的高度，大多数斜屋面是可以直接做出来的。
