1、在关闭软件前点击“默认三维视图”图标，回到三维视图中。
2、知道你现在正好工作的地方，调整好视角，然后右击“ViewCube 工具”，选择“将当前视图设置为主视图”。
3、下次打开项目的时候，点击“默认三维视图”，再点击“主视角”，就可以找到上次关闭的状态
点击前
点击后
BIM技术在应用可全面提升工程造价行业效率与信息化管理水平，优化管理流程，高效率、高精准度的完成工程量计算工作，有利于加强全过程成本控制，做好设计变更应对，方便历史数据积累和共享，对于项目造价管理工作而言有诸多优越性，应用价值较高，值得大力推广应用。
相信不少使用Revit的用户在制作照明设备时，很多时候不止一个光源，那如何增加更多的光源以满足设计需求呢?
而在Revit族里面光源是不可以复制的。
这里可以通过嵌套的方式进行多个光源的添加。
1、首先使用“公制照明设备”族样板新建一个族，将其保存为光源族。
2、之后将其载入到所要使用的照明设备族里进行放置即可。
Navisworks是Autodesk公司开发的一款三维模型可视化软件，它以轻量化的运行方式进行BIM成果的后期处理及整合，是一款非常实用的软件。基于Navisworks，项目的参建方可以在施工前进行模拟施工，以达到减少返工、缩短工期、提供经济效益的目的。
Navisworks同时支持4D和5D模拟（如图1），4D模拟可以在软件上直接建立施工横道图与项目构件施工工序关联后进行4D模拟，也可由Project的文本数据直接导入，形成工期数据。如果在每道施工工序关联造价信息（包括材料费、人工费、机械费、分包商费用、总费用），还可以进行5D模拟。在Navisworks中还具有碰撞检查、漫游、测量、视频制作等功能。
图1 Navisworks进行4D、5D管理界面
1）整合功能强大，可将项目的设计、施工及造价等数据集成到单个模型中。
2）可以进行进度控制，通过模拟施工以确定当前施工方案的可行性，在施工过程中可以将计划工作和实际工作作对比，分析延后原因。
3）兼容性强，支持IFC、NWD、RVT等多种格式的导入导出。
4）轻量化操作，对电脑配置要求降低，将Revit文件导入到Navisworks中以后，其文件大小能压缩至原大小的10%左右。
1）操作难度大，专业技术人员必须经过培训后才能掌握其操作。
2）其造价信息少，只包含材料费、人工费、机械费、分包商费用、总费用五种信息，很难实现精细化成本管理。
3）其渲染效果较差，与真实效果相差较大。
作者：吕燕翔 仅供学习交流 版权归原作者所有
可以通过“属性”或“结构设置”调整支撑的默认收进和缩进，而只能使用“结构设置”对桁架进行调整。
“梁/柱连接”工具可在桁架弦上使用；腹杆和支撑不能使用该工具修改。
|
|
|
|
4.2.3标记
1.概念介绍
(1)定义
“标记”是在图纸中对于不同的类别进行注释。Revit确保了每一个类别都可以创建相对应的标记。例如：在门、窗、墙体、电梯中加入实例参数或者类型参数信息，通过“标记”可以将这些信息显示在图纸上，同时也能显示在明细表中。可以说，“标记”是真正让Revit族信息可视化的重要工具。
(2)三种标记应用方式
l按类别单个应用标记
单击“注释”?“标记”?“按类别标记”，对于单个的门窗或者其他类别的族进行标记。
l按类别多个应用标记
单击“注释”?“标记”?“多个标记”，在弹出的“标记所有未标记的对象”对话框中，单选或者多选不同类别，对于所选类别的所有族进行自动标记。
l在创建时应用标记
在创建“房间”和“面积”时，勾选“在放置时进行标记”，在“房间”和“面积”被创建的同时，“房间标记”和“面积标记”自动被加载
(3)载入标记族
Revit项目模板中自动加载了部分标记族。单击“注释”?“标记”下拉菜单，单击“载入的标记”，见图4-10。
图4-10
在“载入的标记”对话框中，可以看到那些类别的标记族已经载入了，而哪些没有。如果需要载入新的标记族，单击“载入族”，见图4-11。为了提高效率，建筑师可以在“过滤器列表”中选择“建筑”，从而屏蔽掉机电和机构的标记族。
图4-11
2.房间标记
(1)确定房间边界
①大多数情况下，Revit系统将默认将所创建的墙体、柱作为房间的边界。切换到之前创建的“5F-施工图标注”平面视图，我们可以通过选择相关墙体，在属性对话框中，确认“房间边界”是否被勾选上，见图4-10。
图4-10
②单击“建筑”?“房间与面积”?“房间边界”，在绘图工具中选择合适的工具，在需要添加房间边界的区域进行绘制，见图4-12。
图4-12
(2)添加房间与房间标记
①单击“建筑”?“房间与面积”?“房间”，默认选择“在放置时进行标记”，在选项卡“房间”下拉菜单中选择已经创建的多种房间功能，在此选择“办公室”，假如下拉菜单中没有适合的房间功能，可以选择“新建”。在属性选项板中选择一种房间标记类型，见图4-13。在绘图区域中所高亮的房间范围内放置房间标记。
图4-13
②假如在“房间”下拉菜单中选择了“新建”，可以房间绘制完成后，在绘图区域内选择此房间，在属性对话框中“名称”一栏中输入新的房间名称，见图4-14。
图4-14
(3)添加房间图例
Revit提供了添加房间图例的功能，在完成房间绘制之后，按照预先设定的颜色方案，自动添加房间图例。具体步骤为：
①带细节复制“4F–施工图标注”视图，重命名为“4F–方案标注”，在视图属性选项板中将“视图样板”设为“无”，在“颜色方案”中选择已经创建的“方案1”，见图4-15。单击“确定”。
图4-15
②单击“注释”?“颜色填充”?“颜色填充图例”，在绘图区域内的合适位置上进行放置。最后完成的效果见图4-16。
图4-16
3.面积标记
(1)添加面积平面
①在“建筑中心文件.rvt”中，右键单击项目浏览器?面积平面?43.2m，选择删除。单击“视图”?“创建”?“平面视图”下拉菜单中选择“面积平面”，见图4-17。
图4-17
②在“新建面积平面”对话框中，“类型”下拉菜单中提供了集中常用面积类型，例如“总建筑面积”，“防火分区面积”、“净面积”等。在此，选择“总建筑面积”。在“为新建的视图选择一个或多个标高”中选择“RF”，在此提示我们目前只有“43.2m”这一层还未创建“总建筑面积平面”，其他各层已经创建完成。默认勾选“不复制现有视图”，单击“确定”，见图4-18。
图4-18
③在弹出的“是否自动创建关联的边界边界线”的提示框中，在建筑平面复杂的情况下，可以选择“否”，这时“43.2m”总建筑面积平面将被激活。
(2)添加面积与面积标记
①单击“建筑”?“房间与面积”?“面积边界”，在绘图区域内绘制相应的面积边界线，注意边界线必须围合成封闭的区域。
②单击“建筑”?“房间与面积”?“面积”下拉菜单中选择“面积”，默认勾选“在放置时进行标记”，在面积标记“名称”一栏中输入“43.2m面积”，在已经创建面积边界中放置面积图元，见图4-19。
图4-19
(3)总建筑面积明细表
创建面积平面的主要作用是为了进行各类面积统计，打开项目浏览器中“A_总建筑面积明细表”，可以发现之前创建的RF的面积已经被更新，并且被计入总建筑面积中，见图4-20。
图4-20
4.门标记
(1)按类别多个应用门标记
①切换到“5F–施工图标注”视图，单击“注释”?“标记”?“全部标记”
②在弹出的“标记所有未标记的对象”对话框中选择“门标记”，见图4-21，单击“应用”，确认所添加的门标记符合设计要求，单击“确定”
图4-21
③所有的门都被标记，例如图4-22
图4-22
④“门标记”代表了大量其他类别的标记方法，在此不一一列举，读者可以举一反三
(2)修改
①在项目中选择一个已经添加门标记的门，打开类型属性对话框，在“标识数据”下把“类型标记”修改为“JFM1”，单击“确认”。所有相关的门标记都会被更新见图4-23。
图4-23
②选中门标记，在选项栏中出现“引线”的添加位置等信息，可以按照出图需要进行调整，见图4-24。
图4-24
来源：云佳德BIM
来源丨欧特克BIM俱乐部
Revit用户界面提供了消息、对话框和工具，可以帮助我们收集关于遇到的问题的详细信息。如果在使用Revit遇到了问题，一定要密切关注用户界面。通常会显示一条警告消息、对话框、状态消息或其他与问题相关的信息。
接下来，我们来学习并掌握以下9个收集信息的操作方法，来了解更多有关问题和根源的信息：
一、查阅警告消息
在项目中工作时，可以随时查看警告消息列表，以查找可能需要查看和解决的问题。
1.单击“管理”选项卡 →“查询”面板 →（查阅警告信息）。
注：如果没有警告消息，则该工具不会启用。
2.根据需要单击箭头按钮以滚动浏览警告消息列表。
3.单击“确定”以关闭列表。
二、查找选定图元的警告
我们可以显示与某个图元相关的警告列表。
1.在绘图区域中选择部件。
2.单击“修改”选项卡 →“警告”面板 →（显示相关警告）。
注：如果图元没有警告，“修改”选项卡上将不会显示“显示相关警告”工具。
警告列表将显示在树状视图中，如下图：
展开项目可以看到与每个警告相关联的各个图元。如果选择了警告旁边的文字，相应图元将在其可见的所有打开的视图中高亮显示。
要从模型中删除某个图元，请选择该图元名称旁的复选框，然后单击“删除选定项”。
三、可以忽略的消息和警告
可以忽略无需操作的警告，这些警告信息显示在界面右下角的对话框中。当出现警告信息时，导致产生警告的一个或多个图元就会以用户定义的颜色高亮显示。（在“选项”对话框的“图形”选项卡上修改此颜色。）
与错误消息不同，警告消息不阻止当前操作。它们只是提示用户可能与设计意图不符合的情况。可以选择纠正或忽略该情况。
Revit软件会维护一个警告消息列表，在我们工作时，这些警告消息将显示并被忽略。通过“警告”工具，我们可以在方便的时候查看列表，以确定在警告信息中说明的情况是否仍然存在。
四、将警告导出到文件
我们可以将与绘图区域中所选图元相关的警告导出到一个单独的文件中。
例如，如果希望在处理项目时在项目旁边列出警告，则可以导出警告。
1.查找选定图元的警告。
2.在对话框中，单击“导出”。
3.在“导出Revit错误报告”对话框中，浏览到目标位置。
4.单击“保存”以保存文件。
尽管警告导出为HTML格式，但是可在Excel中打开，以方便进行更多高级数据操作。
五、错误对话框
如果我们工作时发生错误，Revit会显示一个指示问题的对话框。
有时可以忽略此消息。其他情况下，Revit会要求您取消上一步操作，并且该对话框会指出适当的操作。错误对话框样例如下：
六、列出与错误消息关联的所有错误和警告
在错误对话框中，单击“展开”以查看树结构，其中列出了与您最后一次操作关联的错误和警告。要查看有关每条错误的详细信息，请在树结构中单击加号(+)。
我们还可以执行下列操作：
选择一个错误标题，例如“错误1”。与该错误关联的所有图元都将在绘图区域中被选中。
选择列表中的图元以便在绘图区域中看到其被选中。
在列表中选择了一个图元时，单击“显示”可以在各视图中仅搜索该图元。
若要删除图元，只需选择其复选框，然后单击“删除选定项”即可。
单击“收拢”可从错误对话框返回到标准视图。
七、显示错误中涉及的图元
在错误对话框中，单击“显示”以显示该错误中涉及的图元。单击“显示”时，软件会尝试以下列方式之一显示这些图元：
一种视图，在该视图中，如果图元是视图专有的（例如尺寸标注）或在单个视图中可见，则该图元将可见。
显示所有图元的平面视图。
显示所有图元的立面视图。
显示所有图元的图纸。
三维视图。
其中显示许多图元的任何视图。
如果图元不能在任何视图中显示，软件会进行通知。
八、按ID号选择图元
当错误消息确定了某个有问题的图元时，我们可以使用其ID编号找到该图元。我们的支持代表还可能要求您使用图元的ID查找图元。
1.单击“管理”选项卡 →“查询”面板 →（按ID号选择）。
2.在“按ID号选择图元”对话框中，键入ID号，然后单击“显示”。
该软件将定位此图元并在视图中选择它。尝试按图元的ID查找视图专有图元时，这个工具非常有用。
九、查找图元的ID号
要确定选定图元的ID，请使用“所选图元的ID号”工具。
1.在视图中选择图元。
2.单击“管理”选项卡 →“查询”面板 →（所选图元的ID号）。“图元ID的选择集”对话框会报告ID号。
培训网校课程目录
零基础培训教程
项目实战训练营
在Revit建模过程中，关于厂房外墙板是由固定规格、尺寸的彩钢板组成。通过绘制参数化的族文件，提高工作效率。
01、新建公制常规模型，绘制两条参照平面，并标注尺寸。因为彩钢板都是由固定尺寸构成的所以改尺寸可以不添加参数。
02、根据相应的尺寸图纸绘制拉伸，因为在安的过程中，不可能所有的都是完整的尺寸，而且只能在原有的尺寸进行剪切，所以需添加空心拉伸进行参数控制。
03、绘制两条参照平面，添加尺寸标注，然后将其锁定，以控制空心拉伸。
04、绘制两条参照平面，并添加实例参数。（实例参数可直接在平面视图拖动）
05、创建空心拉伸，并且与参照平面锁定，水平方向稍大于原有尺寸，右侧同理。
06、切换至前视图，添加高度参数，并且将空心拉伸也与其锁定。
意义：通过学习上述文章，可以学习到如何创建参数化族来形成工程中任意长度的彩钢板。参数化族需要合理运用，可以在建模过程中解决很多比较复杂的问题。
Revit里的缩放工具怎么使用?可能很多人都知道CAD里有“缩放”的修改命令，那Revit里也有“缩放”命令，你知道吗?建模时，需要绘制一个楼层轮廓，要求是首层轮廓的0.9倍，图纸给了首层轮廓的形状尺寸。所以，我们首先根据图纸，先把首层轮廓绘制出来，并把其它楼层标高创建好。
接下来，我们先将首层轮廓复制到其他楼层。然后，我们就要开始用“缩放”工具了!单击选择要缩放的轮廓，单击“缩放”。
软件提供了两种方式，一种是以图形方式缩放图元，另一种是以数值方式缩放图元。如果是以图形方式缩放图元，需要使用“比例”工具并单击三次：次单击是确定原点，后两次单击是定义比例矢量。我们这边选择第二种，以数值方式缩放图元。在比例框中输入缩放比例“0.8”。
到图形轮廓中，单击确定缩放原点。
这时轮廓就缩放为指定比例“0.8”了。
在Revit中，我们经常要在三维中查看某一内部构件的三维形态，这时候我们就要用到剖面框的功能，下面我们就来讲一下它的三种使用方法：
第一，最普通的，直接在三维的属性框中勾选“剖面框”，此时就会出现一个六面框，拖动六个面方向就可以进行剖
如果在三维中仅想看某一层或者某一立面，可以使用view cube右键“定向到视图”这一功能，然后剖面框就会给你自动剖到选择的楼层
第三，如果想只查看某个构件，可以在平面图中选中此构件，然后使用“选择框”功能，这样就会在三维中只剖到此构件
注意三种方法如果要恢复完整的三维视图状态，都是在属性框中把剖面框勾掉即可!
Revit修改或编辑图元时遇到了问题该如何解决?在修改或编辑图元时，经常会弹出各种警告，那么这些问题要要怎么解决呢?今天，我们带来4种问题的解决办法，请往下看!
一、切割或连接几何图形失败
尝试切割或连接几何图形时显示警告，且无法正确地重新生成几何图形。
警告：
对于该条件有几个类似的错误消息，例如：
无法从墙外剪切 [符号] 的实例。
无法剪切具有实例的主体。
屋顶无法剪切。
无法剪切连接的图元。
无法使图元保持连接。
问题：
Revit 必须能够按建筑比例创建相当精确的模型。应用程序具有关于生成实用建筑模型所需比例和精度的内置隐含假设。
在大比例侧，存在图元必须在20立方英里以内的限制。
在小比例侧，剪切几何图形时，应用程序需要面和边缘精确对齐。对齐时的轻微不准可能导致几何图形无效，从而导致剪切命令失败。
解决方案：
调整图元的尺寸或位置，以解决错误条件。可能的解决方案包括：
查找可能导致轻微不准确性的图元组合，这可能由其他条件所造成，例如：
一部分几何图形中较小的圆角或倒角。
两部分内容中稍微不对齐的圆柱或旋转面。
图元顶部/底部略微倾斜的面，如屋顶和楼板，与其他几何图形非常接近的相交。
草图中稍微偏离轴线(使用捕捉功能来调整)。
检查模型几何图形的测量值，以确保相关图元之间的距离小于20英里。
二、不能从墙外剪切实例
当您移动以墙为主体的图元，并且无法正确地重新生成几何图形时，将显示错误。
错误：
问题：
Revit 无法重新生成几何图形来显示已移动的模型构件。
如果在移动门、窗或其他类似的以墙为主体的构件后，致使 Revit 无法正确地重新生成几何图形，便会出现该消息。如果在平面视图中将窗移动到门上，就可能会发生这种情况。Revit 不能同时剪切门实例和窗实例。此外，如果拖曳构件或将墙缩短至无法承载构件，从而将构件移动到墙的外面，也会发生该错误。
例如，此曲线墙承载一道门。当您以此种方式更改墙时，它将无法再承载此门，此时就会发生错误。
解决方案：
取消更改或删除实例。
三、已删除图元
如果您试图将图元粘贴到一个没有正确主体的位置，将显示该警告。
警告：
已删除图元。使用“编辑粘贴的图元”可保留它们。
问题：
Revit 要求所复制的图元有适当的主体。例如，窗需要墙，标记和尺寸标注需要参照图元。
解决方案：
如果试图将一个图元粘贴到一个不包含适当主体的位置上，则将看到此消息。单击“取消”可删除该警告信息。在功能区上单击“编辑粘贴的图元”。在“编辑粘贴内容”模式下，将复制的图元放置到其适当的主体上。单击“完成”以完成粘贴过程。
提示：“对齐粘贴”工具不提供“编辑粘贴的图元”按钮。如果出现该消息，可执行取消操作，并改用“粘贴”工具。
四、不能粘贴所选内容
当您尝试将图元或剪贴板内容粘贴到不受支持的视图时就会出现此问题。
以下是粘贴操作受限情况的示例：
将模型图元(如墙)粘贴到绘图视图或图例视图中
将标记从一个视图粘贴到另一个视图
将视图参照粘贴到另一个视图
从模型将图元粘贴到族中
错误：
解决方案：
尝试粘贴到另一个视图(如平面视图、天花板投影平面视图或三维视图)。另一种方法是创建一个新图元，而不是粘贴已复制到剪贴板的图元。
在编辑垂直复合墙的结构时，请使用“分隔缝”工具来控制墙分隔缝的放置和显示。
在执行此步骤之前，请打开墙类型的“编辑部件”对话框。 有关说明，请参见打开复合墙的编辑部件对话框。
分隔缝会在轮廓与墙层相交的地方缝删除材质。
在“编辑部件”对话框中单击“分隔缝”。
在“分隔缝”对话框中单击“添加”。
从列表中选择一个轮廓。
指定到墙顶部或底部（在“自”列中选择顶部或底部）之间的距离作为“距离”。
指定内墙或外墙作为“边”。
如有必要，为“偏移”指定一个值。
负值会使分隔缝朝墙核心的方向移动。
选择“翻转”以测量到分隔缝轮廓顶部而不是其底部的距离。
为“收进”指定到附属件（例如窗和门）的分隔缝收进距离。
单击“确定”。
以下部分显示应用的显示（
）。

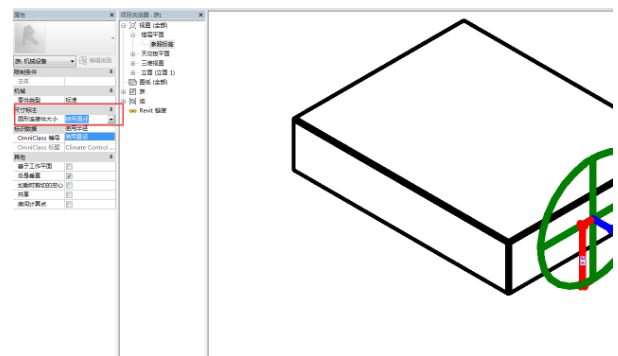

在机电族中，我们可以在族的属性面板上看到此选项。

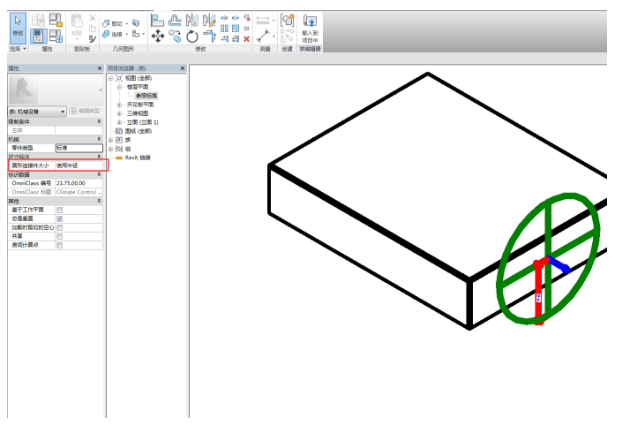

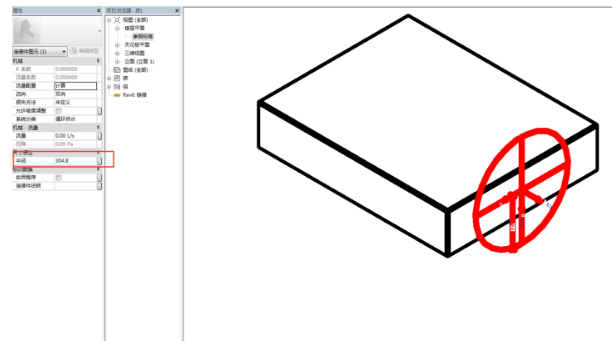

当其被设置为使用半径时，我们创建的圆形连接件属性中将使用半径控制连接件尺寸。

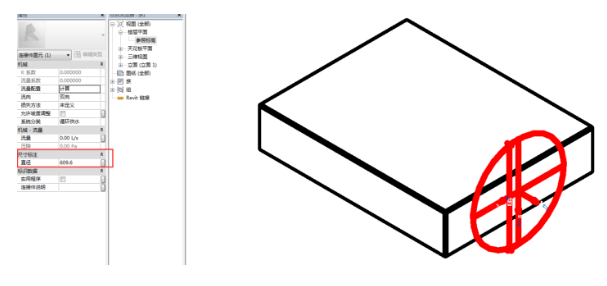

当然，如果我们将此选项设置为使用直径。
那么，圆形连接件的属性中也将使用直径来控制连接件尺寸。
在Revit中，有时需要绘制带有颜色间隔的图案，那么在Revit中如何创建呢？下面以Revit2016进行实际操作。
方法一：利用拆分命令绘制颜色间隔
1、绘制一个任意图元，选中，点击“拆分面”命令，将图元表面拆分成条形（注意边缘不能画线），如图所示。
2、使用“填色”命令为表面添加条纹颜色，如图所示。
方法二：利用材质外观渐变色绘制
1、绘制一个常规模型，选中，添加材质。
2、选择材质“外观”下“常规”选项，将图像改为“渐变”，在纹理编辑器中改变节点颜色。
方法三：利用线样式创建颜色间隔条纹
1、点击“管理”选项卡下“其他设置”菜单，选择“线型图案”命令，分别新建一个间隔线型和实线型。
2、在“其他设置”中调整线宽，完成后选择“线样式”，修改子类别下新建“实线”和“间隔线”，修改线宽和线型图案，分别设置颜色。
3、有颜色的条纹绘制完成。
意义：现实生活中有很多的带有间隔条纹图案的物品，比如斑马线、脚手架等等，掌握这类条纹的设置方法，对建模大有益处。
【来源：EABIM】
如何在Revit中绘制斜拉桥？下面就为大家分析一下。
创建公制常规模型
根据俯视图在参照标高视图中创建参照平面，使用快捷键DI进行标注，首先找到中心点，使用拉伸工具创建桥墩。
切换至立面视图中绘制参照平面并将拉伸样式拖动至对应的标高。
在右立面视图中使用同样的拉伸方式来绘制桥柱，以及用相应的方法绘制桥面板，切换至参照标高中将桥柱的尺寸拖拽至相应的位置。
使用放样工具绘制倾斜拉索，设置并拾取参照平面进入至前立面视图中，绘制倾斜的路径勾选确定后选择编辑轮廓，切换至三维视图中绘制斜拉索的圆形轮廓。
切换至前立面视图中进行复制并使用编辑路径来将创建斜拉绳索，框选刚才所绘制的斜拉绳索使用镜像绘制轴来创建完整的斜拉绳索。
最后将所绘制的桥墩，桥面板以及桥柱都通过镜像创建右侧部分的斜拉桥通过连接将斜拉桥绘制完成。
Revit中制作体量形体的综合运用。
1.新建公制体量，使用直线工具，绘制形体的轮廓，使用直线中的半椭圆与样条曲线，绘制成如图所示的形状。
2.将这个轮廓创建实心形状如图，设置一定的高度，再将这个形状图元设置为透视，如图所示。
3.当这个图设置为透视后，再点击添加轮廓的按钮，给这个形状添加若干个轮廓。
4.选中中心的黑点与右边的紫色的点，使用缩放与旋转工具，缩放到相应的距离和旋转的角度，每一层都要缩放注意层层递近，旋转的角度随着这个形状的扭曲而设定，没有特定的角度。
5.当形状完成之后，再导入到项目中，给形状添加幕墙系统。我们可以任意的设定幕墙网格的间距与布局。
管道属于系统族，但是有时候没有我们想要的管道材质类型（如下图所示，预设选项中没有我想要的UPVC管），怎样创建呢？
1.选择“系统”选项卡下“管道”命令，在管道的实例属性栏点击“编辑类型”，弹出类型属性对话框，编辑“布管系统配置”，在弹出的对话框点击“管段和尺寸”进入“机械设置”对话框来新建管段，如下图；（可以直接点击“系统”选项卡下的机械右下角箭头进入“机械设置”对话框）
（注：如果软件中已经有自己想要的材质，可以只新建规格/类型，或者已经有规格类型，可以直接新建材质即可）
3.新建一个“UPVC塑料”的材质，为材质添加颜色并设置好其他材质参数信息；
4.添加管段规格类型，管段的尺寸可以直接从已有的管段尺寸中复制，点击“从以下来源复制尺寸目录”选择已有尺寸的管段进行复制；
（新建材质的名称和规格类型可以在“预览管段名称”中预先查看）
5.点击“确定”再次打开“布管系统配置”将管段选择刚刚新建的管段材质类型，这样我们就自己创建了一种软件中没有的UPVC塑料材质的管段。
（注：如果复制的尺寸没有想要的，可以在“机械设置”对话框中的“管段与尺寸”来新建想要的尺寸。）
在立面图画完成标高后，在楼层平面视图里面出现以下情况应如何调整成按照标高进行排列呢？
1、在项目浏览器选项卡中，用右键单击视图（全部），用鼠标左键单击浏览器组织（B)。
2、新建组织类型，点击新建→编辑名称→点击确定。
3、设置浏览器的属性。过滤条件选择“无”→点击“组成和排序”→“成组条件”选择“族与类型”→“排列方式”选择“相关标高”→点击“升序”或者“降序”。
4、选择新创建的排列规则。
5、完成。
立面展开图是将方向不同的两个以上的二维立面表现在一张二维图上，在施工图中，通常使用立面展开图的方式来表达建筑不同立面上各构件之间的关系。
比如，转角窗有三个方向的窗户，但是为了清楚的反映它们之间的关系，需要把它们连续画在同一个立面图上，这就是转角窗的展开立面图。
对于一些形状不规则的建筑，比如局部是倾斜的建筑，立面图应按正投影法绘制立面展开图。但是Revit无法直接生成立面展开图，也无法像CAD一样快速地拼出一个立面展开图，所以需要在Revit中进行一些特殊处理。接下来以某建筑为例，介绍一下如何使用Revit生成立面展开图：
1）首先，在平面图里绘制一条与建筑倾斜部分平行的参照平面，并对该参照平面进行命名。
2）选择视图选项卡下创建面板里的框架立面命令，拾取刚刚绘制的参照平面a，生成立面1-a。（如果之前未对参照平面a进行命名，则框架立面无法对其进行拾取。）
3）然后在水平墙体和倾斜墙体的交点处绘制一条与参照平面a垂直的参照平面b，用来之后在立面图里控制展开立面的边界。
4）拖拽拖动柄调整立面深度。
5）进入刚刚生成的立面1-a，使用编辑裁剪命令编辑裁剪框的轮廓。
6）使用对齐命令将裁剪框轮廓线对齐到绘制的参照平面b上，单击完成。
7）整理生成的立面图的标高轴网，隐藏参照平面和裁剪框。
立面图1-a
8）使用同样的方法生成中间部分的立面图2-a和右半部分的立面图3-a。
立面图2-a
立面图3-a
9)将三个立面图放到同一张图纸里，就生成了最终的立面展开图。（立面图2-a的标高要全部隐藏，立面图3-a的标高只显示左边的标头。）
立面展开图
-THEEND-
Navisworks是Autodesk所设计的一系列项目审核软件，主要用于与所有项目相关人员一同整合、共享和审核3D模型和多格式数据，在施工开始前先模拟与优化明细表、发现与协调冲突和干涉，与项目团队协同合作，并且了解潜在问题。
常用的Navisworks操作类型如下：
§ 打开文件及通过“附加”功能进行多文件模型整合
§ 运行碰撞检测
§ 进行测量、标记，注释
§ 文件的选择查看、交互式浏览，保存视点
§ 渲染与动画
§ 在Timeliner中按照时间序列创建动画、工程量模拟
§ 文件保存与输出，含通过第三方插件如BIM 360 Glude的云端应用
§ 基于Navisworks进行API开发以满足特定的BIM应用之需求
用于标识 Revit 对象的多数术语是常用的业界标准术语。 但部分术语是 Revit 的特有术语，理解这些术语对于理解本软件至关重要。
阻尼器：用于控制流量的体积。
数据配电盘：用于连接设备和如下类别的连接件：系统类型数据、电话、安全、火警、护理呼叫、控制和通讯。
风管安装设备：烟雾探测器、蒸气生成器
弯头：弯曲的或弯头类型管件
进口：流体进入系统的点：百叶窗、护栏、炉栅
设备：常规设备
出口：流体离开系统的点
风扇和系统干扰：AHU、共线风扇
罩（暖气罩）：厨房、实验室或其他排气罩
连接：3 个或多个管段（T 形三通、四通、Y 形三通）的交点。
接线盒：配线管理装置，使用配线管理装置时，通常绘制通过装置的配线。 如图所示，自动生成的配线分支则通过接线盒。
标准：诸如插座、火警构件和照明设备等装置。
遮蔽：引起压降的对象，例如共线过滤器
面板：用于连接装置/设备和“系统类型”值为“电力”的连接件，并用于生成分支线路类型明细表。
开关板：用于连接装置/设备和“系统类型”值为“电力”的连接件，以及用于生成分支线路类型明细表。
变压器：用于互相连接电压不同的面板和/或开关板。
过渡件：形状或大小的改变
未定义：没有特定的功能
阀：阀和相似的附件
文章来源：科度BIM 图/文：丹丹
巧用过滤器—快速选择构件类别
除了【可见性/图形替换】中创建过滤器，也可以使用“临时过滤器”及“选择过滤器”，“临时过滤器”的使用及创建时最方便，能快速过滤我们所选择的构件，它主要用于对构件类别的临时审查及修改，下面讲解该功能的使用方法：
同样用结构基础举例，我们利用“临时过滤器”能够快速选中“结构梁”；那么，现在只需框选整个模型，如图1所示：
图1
框选完成后，启动功能区右上方的【过滤器】，如图2所示：
图2
弹出“过滤器”对话框，如图3所示：
图3
只保留我们所需构件类别，在这里只需勾选结构框架，点击确定之后，如图4所示：
图4
它针对“梁”构件类别创建完成后，我们可以对构件的材质、标高进行修改。
免费Revit教学视频。
傻瓜实时渲染器
——Enscape
当今最简单、最快速、最直观和最具创新的实时渲染和3D交互软件。
你无需坐在那里一次次等待渲染结果，一切都是实时的，普通场景只要在几秒内就会见到照片级的渲染结果。
而且SketchUp中的所有更改都可以在Enscape中进行。
对于一个经常改图的设计师来说，这简直是福利！想改哪里改哪里，随时展示，惊呆甲方！
5
适配多种软件
– VR展示效果 –
– 动画效果 –

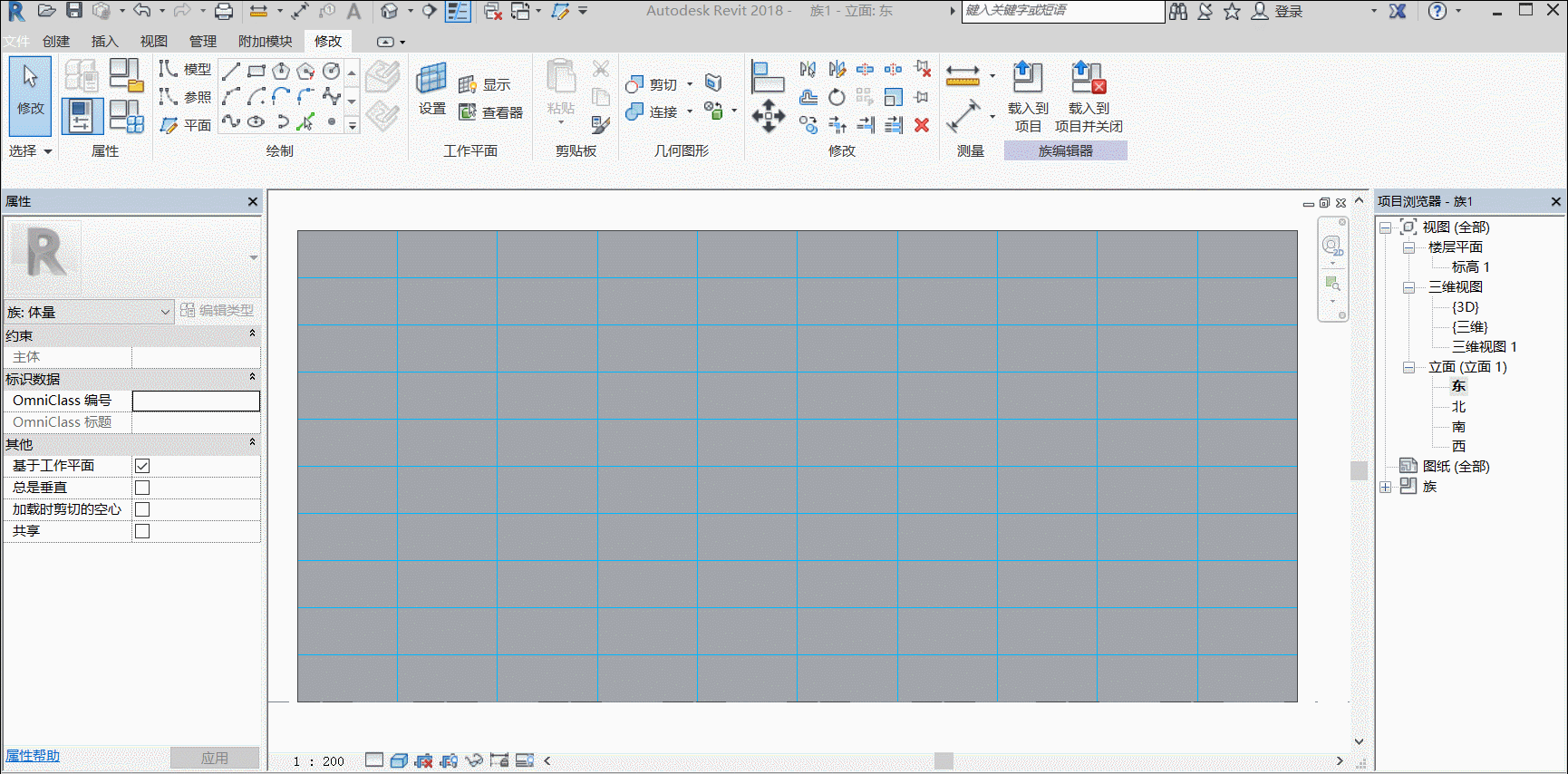

在Revit体量中，当我们为面进行了UV网格后想要去测量网格的距离时发现对齐工具只能捕捉到面的边缘线，并不能捕捉到网格线，那么遇到这个问题时该怎么办呢?当然你可以到里面中，为网格添加参照平面，并与网格对齐，然后再测量他们的距离，但是这个方法太吃力了。那么，如何测量Revit体量中的网格线距离?
对齐工具不能拾取到网格线
选择网格所在的面，在表面选项卡下有一个小三角形，打开来我们可以看到节点的选项
当我们勾选了节点后，网格的交点就会呈现出来并且可以选中，这时候我们直接对交点进行测量就可以啦
在Revit中，经常需要展示模型的三维效果，但如果直接将Revit模型三维视图导出DWG文件，打开DWG文件显示为三维图形，且为线框样式十分不美观，其实通过创建图纸解决这一问题。
01、使用“公制常规模型”为样板文件新建族文件，创建L=3000mm，W=2000，H=5000长方体，如图所示。
02、点击“视图”选项卡“图纸组合”面板中“图纸”命令，新建A3图纸，并将长方体三维视图拖至图纸中，且三维视图设置为隐藏线模式，如图所示。
03、将图纸视图导出DWG文件，如图所示。
04、打开DWG文件，查看导出DWG已经以隐藏线模式显示，如图所示。
意义：通过学习上述文章，可以了解到，有些时候需要出轴测效果图，如果在三维图中直接导出，会显示为线框模式，但如果放置在图纸中，并将其视觉样式设置为隐藏线模式，这时导出图纸，会以隐藏线模式显示，用来出轴测图更为合适，合理运用。
导读
曲面复杂程度，往往与设计难度、施工难度、造价成正相关。在方案初期，要判断曲面造型是否符合经济和功能要求是个较繁琐和难以准确判断的事情，使用软件来对形态模拟，对设计风险有很好的判断价值，也提供方案优化的推敲价值。
实际应用中会更多的细节和繁琐事会出现，以下是方案中曲面幕墙的一些粗略的探索：
一，先建体量
曲面体量
二，在曲面体量中，按自己需要划分网格，然后用自适应族弄报告参数，表达出嵌板变形情况并用颜色表示。绿色是变形最轻，往红色表示变形越大。变形度0代表单曲。通过这个手段，可以快速直观地对曲面方案设计情况作出判断。见图2，图3。
图2
图3
三，提取明细表，看看嵌板之间的具体数据。能提取嵌板边长、角度、变形度、面积，形成明细表，可以用具体数据判断设计情况。见图4
图4
四，方案调整差不多了，我们可以给所有嵌板一个独立标记，方便查找沟通和定位。见图5
图5
五，导出到Excel，方便统计幕墙嵌板数据，如统计面积、长度、成本等。见图6
图6
在二维视图中，显示楼层平面、天花板投影平面或结构平面。
楼层平面视图
楼层平面视图是新建筑项目的默认视图。大多数项目至少包含一个楼层平面。
楼层平面视图在将新标高添加到项目中时自动创建。
天花板投影平面视图
大多数项目至少包含一个天花板投影平面（RCP）视图。天花板投影平面视图在将新标高添加到项目中时自动创建。
结构平面视图
结构平面视图是使用结构样板开始新项目时的默认视图。大多数项目至少包含一个结构平面视图。新结构平面视图在将新标高添加到项目中时自动创建。
不同国家/地区的工程师以不同方向查看平面。为了适应这种变化，Revit为结构平面提供了“视图方向”类型参数。
可以创建多个结构平面视图类型并为每个类型定义不同的“视图方向”参数，从而允许一个项目中存在多个视图方向。通常，基础视图应向下查看，以显示结构楼板、条形基础和基脚。而框架视图则可以向上查看，以显示未被结构楼板遮挡的结构框架图元视图。
幕墙系统是一种构件，由嵌板，幕墙网格和竖梃组成。通过选择线或者图元面，可以创建幕墙系统。在创建幕墙系统之后，可以使用相同的方法添加幕墙网格和竖梃。
1.建筑-墙-幕墙。
2.点击“编辑类型”按钮，弹出“类型属性”对话框。
3.点击“复制”按钮，弹出“名称”对话框，填写“车站幕墙”。
4.设置“垂直网格”和“水平网格”的参数值。
5.建筑-竖梃-矩形竖梃（50mm×150mm）
选择“全部网格线“即可。
免费Revit教学视频。
也许刚刚接触Revit的朋友还不清楚，Revit结构之间的扣减关系，下面就为大家介绍一下。
在使用Revit建模得过程中，需要涉及到很多扣减关系，例如板和梁相交时，板会自动扣减梁，如若后期需要算量的时候，可能会与算量的扣减规则相冲突。接下来，教大家，如何使用Revit建模的过程中解决这一问题。
1、自动扣减条件
Revit中，架构的柱、梁、墙、板有时会自动扣减，而有时不会。自动扣减的条件有两种：
①系统族构件。系统族构件必须具有结构属性。结构属性在构件属性栏勾选。
②可载入族。可载入族中(框架梁、结构柱等)在编辑族的过程中“用于模型行为的材质”属性必须选择混凝土。
2、自动剪切规律
Revit默认的扣减关系是，板减柱减梁。但是这个规则跟计价规范的规则冲突。
这时候需要将结构构件切换正确的连接顺序，使结构构件的扣减规则符合规范的扣减规则。
意义：正确的扣减关系是深化模型的前提条件，需要在建立模型的过程中引起重视。通过学习上述文章，可以了解到Revit中扣减规则，并通过使用Revit中“切换链接顺序”命令，解决Revit扣减规则和算量扣减规则相冲突的问题，合理运用。
首先新建一个轮廓族如图1-1， 尺寸根据需要自定
图1-1
编辑新建族的类别轮廓类型修改为竖挺如图1-2，
图 1-2
新建组类型命名百叶窗如图1-3。然后将族载入到项目中。
图1-3
然后新建一个族类型为百叶窗如图，修改其类型属性轮廓改为百叶窗如图1-4。
图1-4
在项目中创建自己需要尺寸的幕墙修改其类型属性首先复制新建一个类型为百叶窗，幕墙面板选择空、垂直网格样式布局选择无、水平网格样式布局选择固定距离，具体距离根据需要自定，垂直竖挺 内部类型选择无、水平竖挺内部类型选择百叶窗，其他边界类型根据需要自定，如图1-5，创建成如图1-6的百叶窗。
图1-5
图1-6
wordpress自动采集插件wp-autopost-pro 3.7.8最新无限制版
目前完美运行于的 WordPress 各个版本，请放心使用。WP-AutoPost-Pro 是一款优秀的 WordPress 文章采集器，是您操作站群，让网站自动更新内容的利器！如果是新手，请查看采集教程：http://wp-autopost.net/zh/manual/
官网直达链接：http://wp-autopost.net/zh/此版本与官方的功能没有任何区别；
采集插件适用对象
1、刚建的 wordpress 站点内容比较少，希望尽快有比较丰富的内容；
2、热点内容自动采集并自动发布；
3、定时采集，手动采集发布或保存到草稿；
4、css 样式规则，能更精确的采集需要的内容。
5、伪原创与翻译、代理 IP 进行采集、保存 Cookie 记录；
6、可采集内容到自定义栏目
WP-AutoBlog 为全新开发插件(原 WP-AutoPost 将不再更新和维护)，全面支持 PHP7.3 更快更稳定
全新架构和设计，采集设置更加全面及灵活；支持多层级文章列表、多层级文章内容采集
全新支持 Google 神经网络翻译，有道神经网络翻译，轻松获取高质量原创文章
全面支持市面上所有主流对象存储服务，七牛云、阿里云 OSS 等。
可采集微信公众号、头条号等自媒体内容，因百度不收录公众号，头条文章等，可轻松获取高质量“原创”文章，增加百度收录量及网站权重
可采集任何网站的内容，采集信息一目了然
通过简单设置可采集来自于任何网站的内容，并可设置多个采集任务同时进行，可设置任务为自动运行或手动运行，主任务列表显示每个采集任务的状况：上次检测采集时间，预计下次检测采集时间，最近采集文章，已采集更新的文章数等信息，方便查看管理。
文章管理功能方便查询、搜索、删除已采集文章，改进算法已从根本上杜绝了重复采集相同文章，日志功能记录采集过程中出现的异常和抓取错误，方便检查设置错误以便进行修复。
启用任务后，全自动采集更新，无需人工干预
启用任务后，定时检测是否有新文章可更新，检测文章是否重复，导入更新文章，这一切操作程序都是全自动完成，无需人工干预。
有两种触发采集更新方式，一种是在页面内添加代码由用户访问触发采集更新(后台异步进行，不影响用户体验，也不影响网站效率)，另外可以用 Cron 计划任务定时触发采集更新任务
定向采集，支持通配符匹配、或 CSS 选择器精确采集任何内容，支持采集多层级文章列表、支持采集正文分页内容、支持采集多层级正文内容
支持市面上所有主流对象存储服务，包括七牛云、阿里云 OSS、腾讯云 COS、百度云 BOS、又拍云、Amazon AWS S3、Google Cloud Storage，可将文章中图片及附件自动上传到云对象存储服务，节省带宽及空间，提高网站访问速度
只需简单配置好相关信息，即可自动上传，通过 WordPress 后台也能直接查看或管理已上传到云对象存储的图片及文件。
2020Python入门视频教程全套全开源
〖课程介绍〗
主要介绍Python的发展历史和以后的发展方向，以及Python语言在数据分析，人工智能方向的独到之处。手把手的从最基础的安装Python环境开始，带领大家打开Python的大门，了解编程语言。结合生活中的场景，使用简单直白的语言进行描述，让大家轻松愉快的掌握变量，数据类型，函数等高深复杂的计算机专业技能。
〖课程目录〗
Day01-开班
1.01-安装软件
1.02-配置Python环境变量
1.03-pycharm的安装和基本配置
1.04-xmind软件的使用
1.05-sublime和npp的安装使用
1.06-markdown语法的使用
Day02-Python介绍、变量、输入输出语句
2.01-计算机的介绍
2.02-什么是编程语言
2.03-python历史
2.04-python的使用场景
2.05-pycharm的基本使用
2.06-交互式编程介绍
2.07-注释的使用
2.08-pycharm虚拟环境
2.09-常见的数据类型
2.10-查看数据类型
2.11-标识符的命名规则与规范
2.12-print语句的使用
2.13-input语句的使用
Day03-进制转换、数据类型详解、类型转换、运算符
3.01-教辅系统的使用
3.02-使用系统环境变量
3.03-不同进制数据的表示方式
3.04-十进制转换成为二进制
3.05-二进制转八进制十六进制以及十进制
3.06-使用内置函数实现进制转换
3.07-为什么要类型转换
3.08-转换成为整数
3.09-转换成为字符串和浮点数
3.10-转换成为布尔值
3.11-算数运算符的基本使用
3.12-字符串里算数运算符
3.13-赋值运算符的使用
3.14-赋值运算符的特殊场景
3.15-比较运算符的使用
3.16-逻辑运算的基本使用
3.17-逻辑运算的短路和取值
3.18-位运算(了解)
Day04-流程控制语句
4.01-回顾总结
4.02-运算符的优先级
4.03-作业评比
4.04-if…else语句的使用
4.05-条件判断语句练习
4.06-if…elif的使用
4.07-if语句的嵌套
4.08-pass关键字的使用
4.09-猜拳游戏
4.10-if语句注意点
4.11-while语句的基本使用
4.12-while语句练习
4.13-for…in循环的使用
4.14-break和continue的使用
4.15-嵌套打印矩形
4.17-嵌套打印三角形
4.18-打印九九乘法表
Day05-字符串
5.01-基础题
5.02-进阶题
5.03-for…else语句的使用
5.04-使用假设成立法求质数
5.05-使用计数方法求质数
5.06-求斐波那契数列数列
5.07-挑战练习
5.08-字符串的表示方式
5.09-字符串的下标和切片
5.10-查找相关的方法
5.11-字符串查找判断和替换相关的方法
5.12-字符串分割相关的方法
5.13-快捷键的使用
Day06-列表
6.01-字符串的常见操作
6.02-字符串的编码
6.03-字符串的编码集
6.04-in和not in的使用
6.05-格式化输出字符
6.06-字符串format方法的使用
6.07-列表的基本使用
6.08-列表增加元素
6.09-列表的修改查询和删除
6.10-列表的遍历
6.11-交换两个变量的值
6.12-冒泡排序(难点非重点)
6.13-列表的排序和反转
6.14-可变数据类型和不可变数据类型
6.15-列表的浅复制
Day07-元组、字典、集合
7.01-冒泡排序优化
7.02-求列表的最大数以及下标
7.03-移除空字符串
7.04-列表的嵌套
7.05-列表推导式的使用
7.06-列表推导式练习(了解)
7.07-深拷贝和浅拷贝的介绍
7.08-元组的使用
7.09-字典的基本使用
7.10-z字典使用注意事项
7.11-从字典里获取数据
7.12-修改和新增数据
7.13-字典的增删改操作
7.14-update方法的使用
7.15-字典的遍历
7.16-字典的练习
7.17-字典的练习2
7.18-字典推导式
Day08-函数基础
8.01-作业讲解1
8.02-作业讲解2
8.03-集合的基本使用
8.04-集合里运算符的使用
8.05-eval和json的使用
8.06-公共方法总结
8.07-函数的介绍
8.08-函数的参数
8.09-函数的返回值
8.10-函数的文档说明
8.11-函数调用函数
8.12-全局变量和局部变量
8.13-多个返回值
Day09-高阶函数、装饰器
9.01-函数的回顾
9.02-函数的缺省参数
9.03-多个参数
9.04-可变参数
9.05-可变类型和不可变类型的传参
9.06-函数的注意事项
9.07-递归的基本使用
9.08-递归的练习
9.09-匿名函数的使用介绍
9.10-sort方法的使用
9.11-filter&map&reduce方法
9.12-内置函数总结
9.13-高阶函数
Day10-模块和包
10.01-高阶函数
10.02-闭包的概念
10.03-计算代码的执行时长
10.04-装饰器的基本使用
10.05-装饰器详解
10.06-装饰器的高级使用
10.07-作业
10.08-导入模块的五种方式
10.09-os模块的使用
10.10-sys模块的使用
10.11-math模块的使用
10.12-random模块的使用
10.13-datetime模块
10.14-time模块的使用
10.15-calendar模块
10.16-hashlib和hmac模块
Day11-面向对象基础
11.01-uuid模块
11.02-使用pip管理第三方包
11.03-自定义模块的使用
11.04-__name__的使用
11.05-包的概念
11.06-面向对象的介绍
11.07-面向对象的基本语法
11.08-self的介绍
11.09-__slots__属性的使用
11.10-__init__&__del__&__str__&__repr__&__call__魔法方法
11.11-__eq__方法的使用
Day12-面向对象进阶
12.01-函数习题讲解1
12.02-函数习题讲解2
12.03-面向对象练习
12.04-面向对象回顾
12.05-魔法方法介绍
12.06-内置属性
12.07-把对象当做字典操作
12.08-类属性和对象属性
12.09-私有属性和方法的使用
12.10-类方法和静态方法
12.11-图解静态方法和类方法
12.12-单例设计模式
Day13-文件操作
13.01-练习
13.02-继承的基本使用
13.03-继承的注意事项
13.04-类方法和静态方法回顾
13.05-私有属性的继承特点
13.06-新式类和经典类
13.07-Python2和Python3的区别
13.08-is&isinstance&issbuclass的使用
13.09-子类重写父类方法
13.10-不使用多态的问题
13.11-多态的使用
13.12-文件的打开和关闭
13.13-路径的介绍
13.14-文件的打开方式
Day14-序列化反序列化和异常处理
14.01-作业讲解1
14.02-作业讲解2
14.03-文件的读取方式
14.04-文件拷贝功能
14.05-csv文件的读写
14.06-将数据写入到内存
14.07-标准输入&标准输出&错误输出
14.08-json字符串详解
14.09-pickle的使用
14.10-json和pickle的区别
14.11-异常处理基本语句
14.12-异常的使用场景
Day15-迭代器生成器
15.01-练习1
15.02-练习2
15.03-练习3
15.04-打印列表
15.05-练习4
15.06-finally关键字的使用
15.07-with关键字的使用
15.08-上下文管理器
15.09-自定义异常
15.10-高级装饰器
15.11-装饰器高级使用(了解)
15.12-可迭代对象和迭代器
15.13-迭代器的使用场景
Day16-名片管理系统
16.01-作业讲解
16.02-名片管理系统(退出系统功能完成)
16.03-添加用户功能的实现
16.04-删除用户功能实现
16.05-修改用户功能实现
16.06-显示用户功能实现
16.07-生成器的使用介绍
16.08-生成器练习
Day17-学生管理系统
17.01-学生管理系统介绍
17.02-结构搭建和退出功能的实现
17.03-注册功能实现
17.04-登录功能的实现
17.05-项目结构回顾
17.06-添加学生功能的实现
17.07-添加学生功能完成
17.08-查找用户的功能实现
17.09-删除用户功能实现
Day18-正则表达式
18.01-导入模块
18.02-正则表达式介绍
18.03-正则查找相关的方法
18.04-re.Match类的介绍
18.05-re.compile方法的使用
18.06-正则修饰符的使用
18.07-正则匹配规则
18.08-标点符号的特殊含义
18.09-特殊字母的含义
18.10-正则表达式练习
18.11-正则替换
18.12-贪婪模式和非贪婪模式
Day19-网络编程
19.01-正则表达式作业
19.02-网络通信的概念
19.03-什么是ip地址
19.04-ip地址分类
19.05-网络通信原理
19.06-网络连接原理
19.07-端口号和套接字
19.08-udp发送数据
19.09-udp接收数据
19.10-绑定端口的意义
19.11-tcp客户端
19.12-tcp服务器
19.13-文件下载案例
Day20-多任务
20.01-多线程实现多任务
20.02-多线程版聊天
20.03-多线程共享全局变量&线程安全问题
20.04-线程锁的使用
20.05-线程间通信
20.06-多进程的使用
20.07-进程和线程的区别
20.08-多进程不能共享全局变量
20.09-进程间通信
20.10-队列的使用
20.11-进程池的使用
20.12-join方法
Day21-HTTP服务器
21.01-简单的HTTP服务器搭建
21.02-http请求头
21.03-ip地址的绑定
21.04-根据不同的请求返回不同的内容
21.05-面向对象的服务器封装
21.06-WSGI服务器的介绍
21.07-WSGI不同路径返回不同内容&HTTP状态码
21.08-读取文件并返回给浏览器
21.09-方法的封装
21.10-使用字典管理请求路径
21.11-requests模块的使用
