Revit图元连接技巧：Revit图元连接顺序—Revit如何更改钢结构已连接图元顺序？

    了解连接中钢图元的优先级，并了解如何更改其顺序。

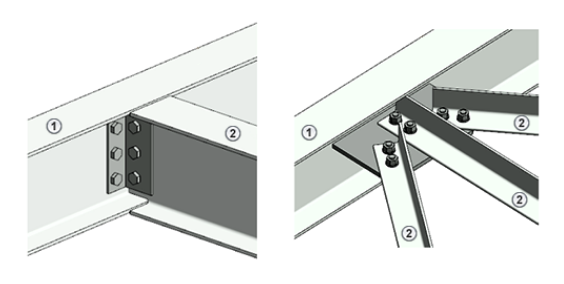

    在钢结构连接中，有一个图元会被视为主图元，次要图元会与其连接。

    ：主要图元

    ：次要图元

    选择连接时，常规连接符号会将主要图元显示为实心圆。次要图元会显示为带编号的圆。编号指定了连接中的后续顺序。需要此信息以正确生成部分详细连接。

    更改连接中的主要图元

    选择要查看连接顺序的连接。

    将实心圆拖放到所需主要图元上。图元将交换顺序。

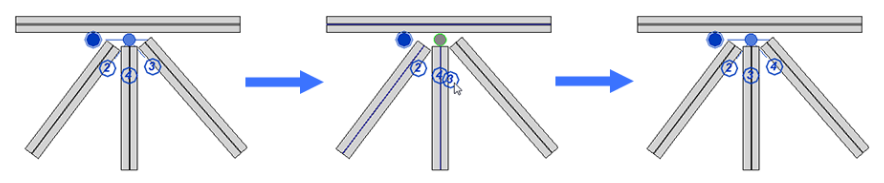

    修改连接中的次要图元顺序

    选择要查看连接顺序的连接。

    将图元的编号圆拖放到另一个圆形图元以交换其顺序。

    父主题：修改结构连接
