NO.1
因为处于revit1.0时段，所用到的命令不多，主要为建立相应机械模板—链接revit/cad图—传递订制好的视图样板、过滤器、管道类型→画横管、立管→在剖面图上调整管道高度→在平面或剖面图上添加管道附件、阀门、设施设备，并链接各设施设备。其中在画横管时遇到一些小阻力：管道系统主要分为给水和排水。
原因
其实在revit里，这两种管道最大的区别的就是给水是有压水，没有坡度，排水是重力水，横管要考虑坡度。当排水在建筑功能转换时要汇合后一起排出，如图：
但是在作图过程中发现不同的管道是无法通过三通、四通连接的。后来顿悟，管件都是标准横平竖直的标准件，不可能接有坡度的管子。因此，管件周围的管道坡道调为零再接管，并要精确计算不同方向管道的标高，保证都能顺利接上同一管件。
NO.2

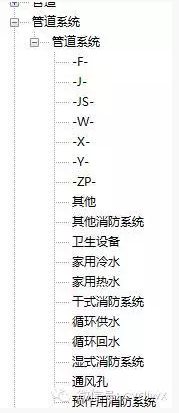

其次，设置管道类型模板是作图开始最基本的步骤，并且制定一次以后能在项目之间传递，省了不少功夫。首先要在项目浏览器/族/管道系统中复制不同类别的管道，并按作图习惯改名称并编辑好其颜色，以示区分。

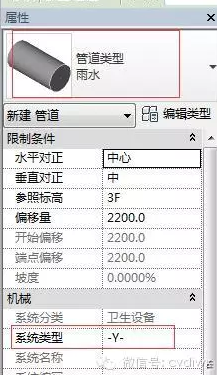

画管道时首先在属性/管道系统中编辑类型，复制修改名称后，编辑其管段尺寸及材质。在作图时选好管道类型和系统类型即可：
l
l
l
