Revit2019如何绘制半椭圆?关于半椭圆的绘制

image_print阅读模式

绘制半个椭圆。

  1. 选择可绘制椭圆的工具。

    例如,单击“注释”选项卡 “详图”面板 (详图线)。

  2. 单击“放置线”选项卡(或对应的“放置 <图元>”选项卡或“创建 <图元>”选项卡)“绘制”面板 (半椭圆)或 (拾取线)。

    注: 如果选择“拾取线”,则可拾取另一个椭圆的边或面。

  3. 如果您已选择“拾取线”,请在选项栏上为“偏移量”指定一个值(可选)。

    注: 椭圆的偏移只在选择“拾取线”选项时可用。

  4. 单击绘图区域。

    半椭圆已启用捕捉,并且显示预览椭圆。

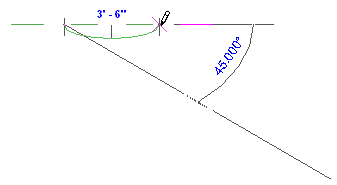

  5. 将光标从第一个点移开,以定义长轴的方向和范围。

  6. 在显示需要的值时单击,或键入值并按Enter键。

  7. 移动光标,以获得所需的半椭圆形状,然后单击,或键入值并按Enter键。
