本文介绍的是通过插件的方式将Revit族内拉伸、旋转、放样等方式生成的构件封装为嵌套族放置在原位置并删除原构件。

应用场景：建机柜族时，一般就一个CAD组合图，一般步骤是导入CAD后直接在一个族里面通过拉伸、放样、旋转等方法生成三维形状，这样操作后一个个单独的实体，需求方一般需要将一个个实体做成一个个族，这样方便加参数也方便选择，基于这个需求做了这个插件。不适合创建用参数约束的族。当然可以创建内嵌族后进入族后编辑添加参数再重新载入。插件如何使用见最后，安装后会出现如下图标。

运行命令时需预先选择需要封装成族的构件。运行命令后提示输入族名称，如下图。目前还可以多级嵌套，可以识别空心剪切。本插件对大部分拉伸放样融合旋转包括空心操作等构件使用。有些构件会提示生成错误。插件还有待优化。

运行效果如下图：

希望大家使用后多提意见，我这边也好完善。

插件下载解压后可以将两个文件放到对应版本目录下。

Revit2016放置目录：C:ProgramDataAutodeskRevitAddins2016

Revit2018放置目录：C:ProgramDataAutodeskRevitAddins2018

其他版本类推。

来源：BIM教程论坛

来源丨益埃毕教育

在Revit中出图的时候，往往需要使用对应项目的图框，然而手动绘制太麻烦，如果恰好有现成的cad图框，这个时候如何做呢。以创建A3图框为例。

1.打开revit，新建一个族，在弹出的对话框中，标题栏文件夹下找到“A3公制”图框样板，如图所示。

    2.点击“插入”选项卡下“导入CAD”命令，如图所示。

    3.选择相应的cad文件设置好相应的选项点击打开，如图所示。

    4.将其对齐到Revit图框边线，如图所示。

    5.点选已经导入的cad，选择分解-完全分解，这时候发现cad图框已经转换为在revit中可以编辑的线了。

6.对标题栏进行相应的修改，添加相应的标签，如图所示。

    7.将其载入到项目中进行测试，文字可以修改，如图所示。

    意义：快速绘制符合项目要求的图框。

    机电各专业模型完成，可以创建明细表，统计工程量。

    下面以桥架为例：

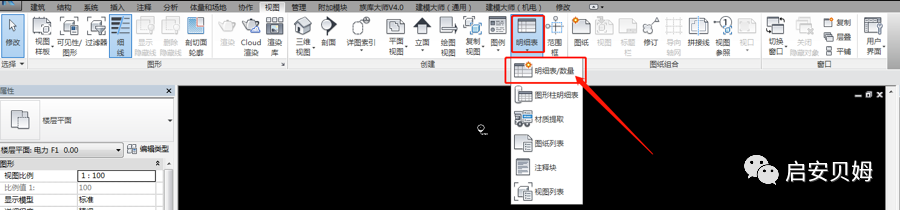

    1）在视图选项卡下单击选择明细表/数量，如图示。

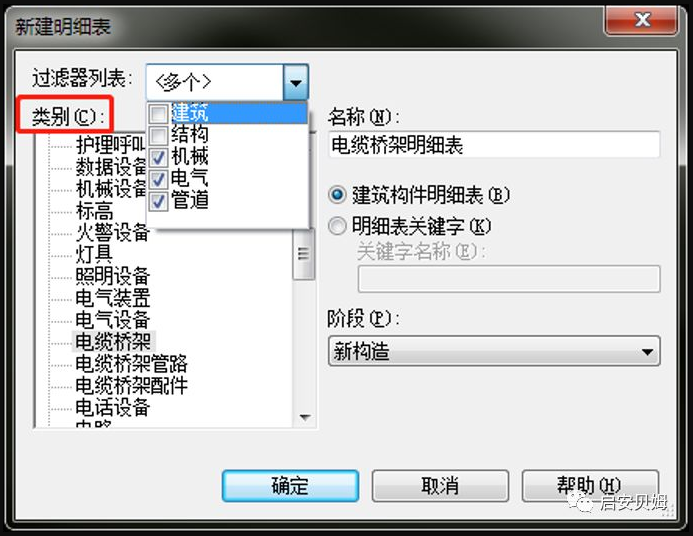

    2）新建明细表-在类别中选择需要创建的明细表（比如电缆桥架明细表），如图示。

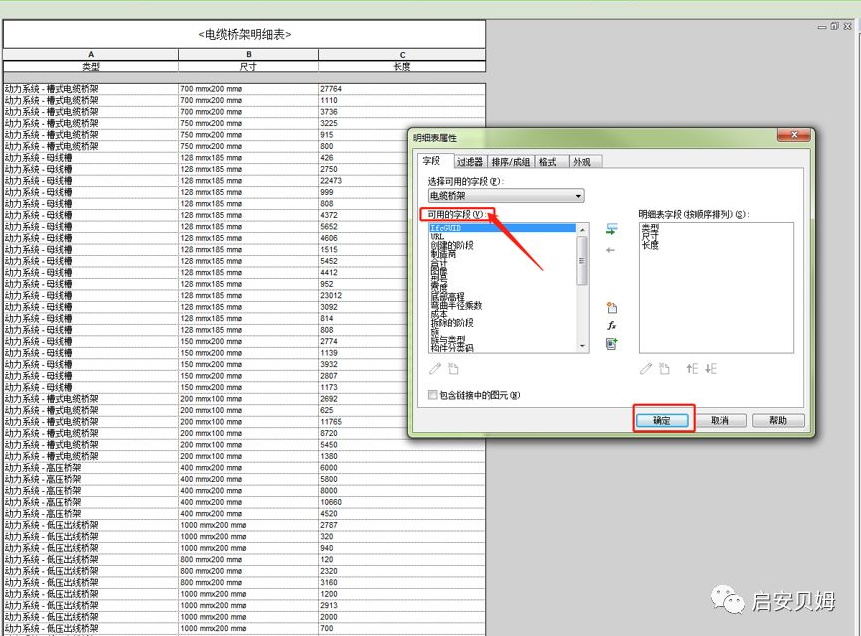

    3）在明细表属性中选择想要的选项（比如类别、尺寸、长度等），单击确定，明细表创建完成，如图示。

    。

  培训网校课程目录

  零基础培训教程

  项目实战训练营

如何实现在Revit中将建筑模型与地形相结合?

方法一：

1、 导入点文件

在Revit中新建一个项目，点击体量与场地地形表面。

2、 创建地形曲面

通过导入创建指定点文件(txt格式，将单位设置为米)，可以得到我们想要的地形了。

3、最后在可见性设置里面将地形的等高线和点的可见性关掉并赋予材质就可以了。

方法二：

1、 显示曲面

在Civil3D中创建一个地形曲面。

2、 编辑曲面

选择到我们创建的地形曲面，点击选择曲面特性里的“编辑曲面样式”。

在显示里面将边界、主等高线、次等高线的可见打开。

3、 提取等高线

选中曲面，可以看到上方工具栏的从曲面提取命令里面的提取对象。

选择提取对象为边界、主等高线、次等高线。

4、删除曲面并保存文件

在工具空间的浏览选项版内找到开始创建的地形将它删除，然后保存文件。

5、 Revit中导入地形

插入我们保存的地形文件，导入到Revit。

6、 生成原始地形

在体量与场地中选择地形表面通过导入创建选择导入实例。这时候就可以得到我们想要的原始地形了。

得到我们想要的地形后，这时就可以将模型与现场实景相结合，我们可以在得到的原始地形上进行模型的创建，使模型与现场实景相结合。

友情提示：Civil3D编辑后的格式为DWG，可以像其他CAD文件一样直接导入Revit。但是当文件过大时往往会造成数据的丢失或者不成功。

在Revit中，参照线和参照平面是制作族时常用到的工具，经常需要将模型实体锁定到参照平面上，由参照平面驱动实体进行参变；而参照线主要是用来控制角度进行参变。

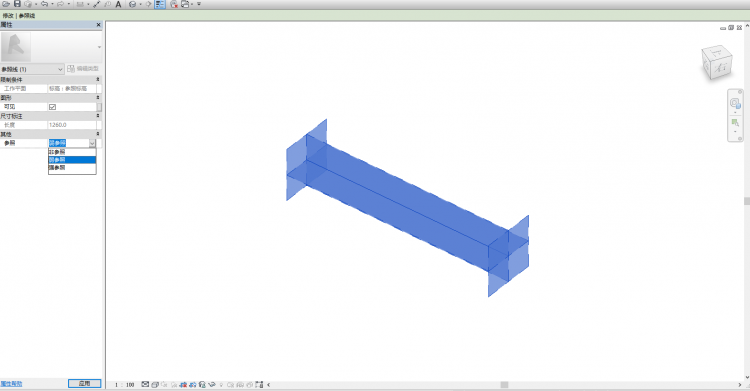

1、打开“公制常规模型”族样板，绘制参照平面，查看其实例属性，如图所示。

属性栏可以为绘制的参照平面指定名称，在设置工作平面时可以

直接选择参照平面的名称；

在“是参照”属性中将参照平面选择为“非参照”，那么该参照平面在项目中将无法被捕捉，无法进行尺寸标注等；选择为“强参照”时，该参照平面的优先级最高，无论何时都能捕捉到，就算多个图元重叠，也能第一个被选中；选择“弱参照”时，该参照平面需要借助“Tab”键才能捕捉到。“定义原点”属性用来定义族的插入点，一般默认为（0,0,0），不做修改。2、参照线比参照平面多了两个端点，和两个工作平面，而且参照平面是以虚线显示，而参照线是实线显示，在三维视图中，只能看到参照线，看不到参照平面。

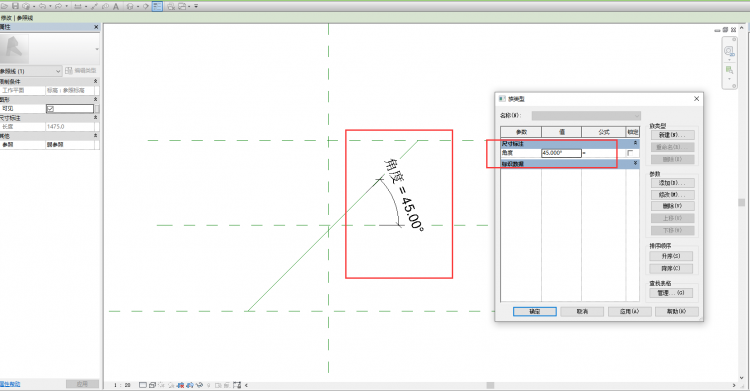

3、绘制参照线，将其端点锁定在参照平面上，进行角度注释，就可以利用其对实体进行角度参变。

意义：在进行建族的时候要使用大量的参照平面和参照线，了解两者之间的区别和作用有利于族的参数化，使建族更加规范。

    来源丨益埃毕教育

    原理：利用基于面的族将面绑定到模型线，再将模型线之间的角度参数化；通过设置工作平面来绑定拉伸对象到指定模型平面，实现参数传递。

    效果如图：

    1.用常规族为模板，建立弯头部件族。

    2.用基于面的系统族，建立一个新族，将第一步制作的弯头部件族，载入进来，调整好位置；

    3.新建一个常规族，在左视图下绘制两条模型线，角度为60度（可变），标注角度，并给角度添加实例参数；

    4.完成第三步后，载入第二步创建的族，调整好位置，选中弯头部件，编辑工作平面，拾取一个平面，拾取到模型线上与角度标注垂直的这个面；

    5.新建常规族，创建立杆部件，载入第四步完成的族，调整好弯头部件的位置，选中弯头部件，给角度添加实例参数。

    6.创建立杆部件，设置工作平面，在后视图下拾取一个工作平面，拾取到弯头部件外圆，创建同心圆拉伸，拉伸终点设为1000（可变），并为将拉伸终点设置实例参数，立杆可根据不同材质分别创建，方法同于拉伸第一个立杆，每次选择拾取到上一个同心圆即可；

    7.调试一下参数，看长度与角度是否可变。

    意义：为了应对施工现场安全防护工作的规划，需要做临边防护和楼梯防护示意时，可提前在revit里做好参数化的族，便于应对不同高程的防护布置，提高工作效率。

    -END-

问题提出：在设计中我们常遇到如（图-1）所示的薄膜结构的形体，在revit中应该如何才能实现此类特殊结构的形体呢？

图-1

可以采用融合与空心拉伸的组合来实现类似形体：

(1)用常规模型，在任意立面上绘制如（图-2）、（图-3）所示的实心融合底面和顶面：

图-2

图-3

(2)完成后在平面中进行适当拉伸得到如（图-4）所示图形：

图-4

(3)拉伸箭头，得到如图-5所示。

图-5

(4)点击模型，点击编辑底部，如图-6所示。

图-6

(5)点击编辑顶点，如图-7所示。

图-7

(6)点击向右扭曲，得到如图-8所示，

图-8

(7)点击修改/编辑融合底部边界，点击完成模型，得到薄膜如图-9所示。

图-9

(8)在平面中绘制如（图-10）所示空心拉伸体量并适当设置其拉伸属性，完成后得到如（图-11）所示体量。

图-10

图-11

(9)再用空心拉伸绘制如（图-12）所示形体并设置其拉伸属性，完成后适当设置其材质最终可以得到如（图-13）所示薄膜体量。

图-12

图-13

【思考】用体量是否可以做出同样的薄膜呢？

大概的思路是用两根线生成一个体量薄膜，用面屋顶生成薄膜厚度。

Revit中修改填充图案构件具体操作步骤是什么？

应用填充图案构件的单个实例。

1. 选择单个填充图案构件或按 Tab 键选择任何相邻的填充图案构件。



2. 在“类型选择器”中选择新的填充图案构件。 请注意，您需要选择通过相似底层填充图案瓷砖网格所创建的填充图案构件。



该填充图案构件将被替换。

    文章来源：

    【柏慕联创BIM技术服务，文/胡林】

    提问：在Revit做项目的过程中，视图控制栏有时候莫名奇妙地出现“日光路径”和“阴影”是灰显不能操作的情况，那我们该如何处理呢？

    在这种情况下，我们在对平面、立面做相应处理的时候会有些功能不管用，比如：遮罩区域、剖断线等。

    解决：只需把颜色方案位置改为前景就可以了，当颜色方案位置设置为前景的时候，模型显示样式自动更改为隐藏线。

    引申：这种情况是如何出现的呢！

    颜色方案位置为背景

    模型显示样式为：线框

    只有这两种情况同时设置出来的时候才会出现我们文章开头说的灰选现象！

    免费Revit教学视频。

　　最近，有在使用Revit有遇到过这样的问题，从Revit打印pdf或物理打印时，打印结果会显示重叠或大尺寸的文本。这可能会影响详细的楼层平面和标题栏。

　　环境：

　　带有固定站台的笔记本电脑，Windows 10。

　　显示适配器正在使用中。

　　原因：

　　显示适配器正在使用中或在将笔记本电脑从带多个监视器的固定站固定或取消停靠时，Windows会注册连接到固定站的其他监视器，以更改显示设置。然后，显示选项将显示红色错误消息“某些应用程序在您退出之前不会响应缩放更改”。

　　解决方案：

　　要避免此行为，请执行下列操作之一：

　　停靠后退出Windows帐户并重新登录。

　　在仍处于停靠状态时重新启动计算机。

　　使用直接显示端口电缆或显示器到DVI电缆。

如何来解决revit无法创建放样融合的问题？

相信有些人在Revit中创建族时，经常会用到“放样”命令，而“放样”命令的路径有时候并不只是直线，也会有特殊线段，会遇到无法创建成功的情况，那么怎么解决这个问题呢？下面进行简单讲解。

此处以在“常规模型”族样板创建一个路径为正方形，轮廓为半径40的圆进行放样，如图所示。

当把路径四角变成一个四角圆角半径为40的弧形路径时却显示无法创建成功，如图所示。

问题出现时的原因：在轮廓再沿着路径形成模型的过程中，由于路径弯折处形成自相交的现象，程序无法创建成功。

解决方法一：

轮廓绘制时将轮廓放置在路径圆弧不会相交的那一侧，如下图所示，这样就不会出现创建失败的情况了。

解决方法二：

将轮廓半径改成小于路径圆角半径即可。这里路径圆角半径为40，将轮廓半径改为39即可创建成功，如图所示。

意义：在创建族的过程中，放样命令是经常使用到的，是通过是轮廓沿着一定路径形成形体的创建命令。当然在使用过程中也会出现问题，那么上文就是解决这一问题，通过修改路径或者适当缩小轮廓的方式来形成放样。

    Revit中绘制柱时不显示柱轮廓

    在revit中放置结构柱之前不显示柱的轮廓，会造成工作量的加大，今天与大家分享下其原因及解决方法。

    原因一、基线设置问题

    解决方法：在属性栏中将基线设置成放置柱子当前平面的下一层平面。

    图1

    原因二、视图范围问题

    解决方法：调整视图范围（若不理解视图范围可点击图3中的“帮助”）。

    图2

    图3

    图4

    原因三、材料问题

    解决方法：先将柱的材质改为非混凝土的其他材质，所有结构柱放置后，再统一修改材质为混凝土。

    图5

在Revit中如何更改房间面积边界位置？下面就为大家说明一下。

   默认情况下，Revit 使用墙面面层作为边界计算房间面积。 可以修改该边界，指定墙中心、墙核心层或墙核心层中心。注： 不能分别修改每个房间的边界位置。 项目中的所有房间都将使用新的边界位置。单击“建筑”选项卡“房间和面积”面板下拉列表(面积和体积计算)。

在“面积和体积计算”对话框的“计算”选项卡上，选择下列选项之一作为“房间面积计算”：

在墙面面层：房间边界位于房间内的面层面上。

在墙中心：房间边界位于墙的中心线上。

在墙核心层：房间边界位于最靠近房间的核心内层或外层上。

在墙核心层中心：房间边界位于墙核心层的中心线上。

单击“确定”。

注： 这些设置不影响基于 IFC 的墙。 链接 IFC 文件中的墙使用面层面作为房间边界。

    1、打开revit2016，界面显示为白色。

    2、修改背景，点击菜单栏中的选项按钮——图形——颜色背景(白色变为黑色)。

    3、2014版里面选项——图形——颜色里面没有背景——点击反转背景色

    4、改变背景后的结果

    一、命令概述

    立面视图的创建功能用于创建面向模型几何的其他立面视图，REVIT中默认4个指南针点提供外部立面视图，以方便我们在项目中查看4个方向的模型.

    二、使用技巧

    1：位置：“视图”选项卡下–“创建”面板–“立面”下拉菜单

    2：操作步骤：

    第一步：创建立面视图，选择立面视图的命令

    第二步：进行立面视图放置，选择立面视图命令以后，可以按TAB键，调整视图方向

    第三步：立面视图位置调整，使用旋转功能将创建的立面视图进行旋转，单击“旋转按钮”按住鼠标左键进行旋转，松开鼠标完成旋转

    第四步：拆分立面视图范围线，选择创建的立面视图范围线，进行拆分

    第五步：进入拆分编辑，我们把视图范围线进行拆分

    第六步：已经拆分好的范围线，我们进行手动移动

    通过这节的介绍，相信大家对立面视图有了更深刻的认识。

1.使用“公制常规模型”为样板文件新建族文件，创建L=3000mm，W=2000，H=5000长方体，如图所示。

2.点击“视图”选项卡“图纸组合”面板中“图纸”命令，新建A3图纸，并将长方体三维视图拖至图纸中，且三维视图设置为隐藏线模式，如图所示。

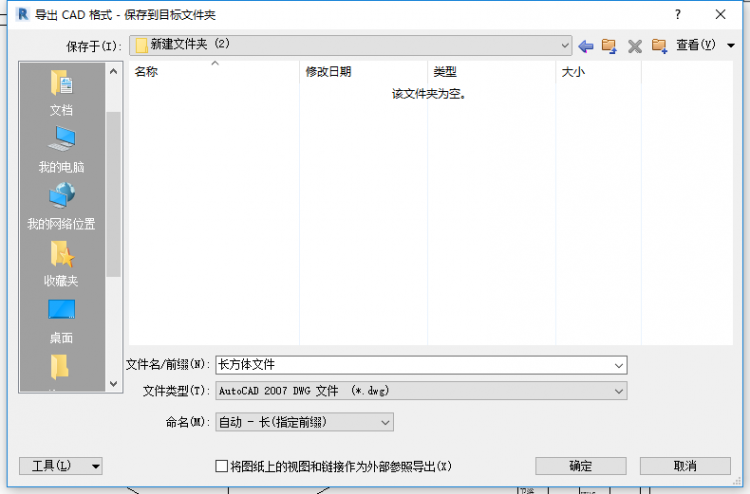

3.将图纸视图导出DWG文件，如图所示。

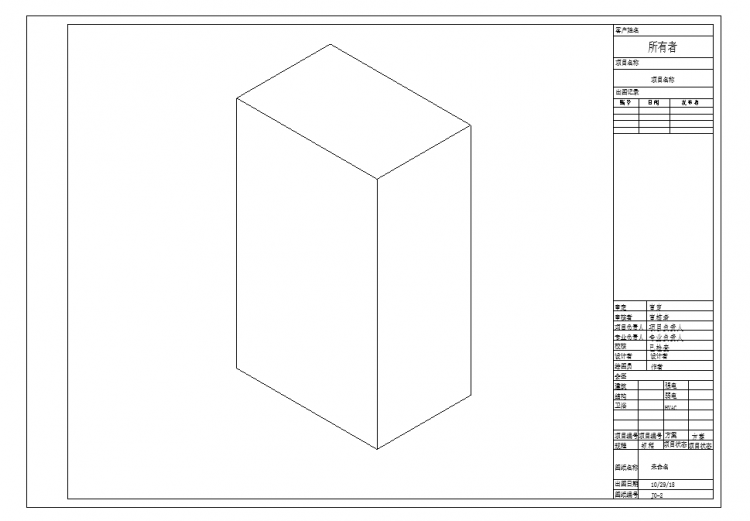

4.打开DWG文件，查看导出DWG已经以隐藏线模式显示，如图所示。

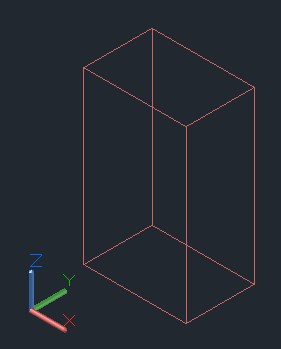

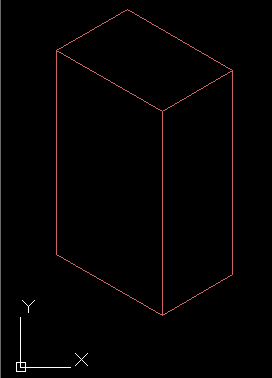

Revit模型三维视图导出DWG为二维图形的意义：通过学习上述文章，可以了解到，有些时候需要出轴测效果图，如果在三维图中直接导出，会显示为线框模式，但如果放置在图纸中，并将其视觉样式设置为隐藏线模式，这时导出图纸，会以隐藏线模式显示，用来出轴测图更为合适，合理运用。

    来源丨益埃毕教育

    幕墙在现在的建筑中应用十分广泛，看起来美观大方。不同建筑设计中的幕墙各不相同，其中不乏有曲顶的幕墙设计，比起方方正正的一般幕墙有一种流线的美感。那么在Revit中如何绘制这样的幕墙呢？下面就一起学习一下如何绘制幕墙顶为曲线的幕墙。

    1、首先新建一个项目，绘制一个幕墙，属性类型如图所示。

    幕墙外形如下图所示：

    2、要形成波浪曲线形的幕墙顶，需要用到拉伸屋顶，让幕墙附着在曲线屋面上，这样就能形成曲线的幕墙顶部。

    具体操作如下：选择绘制拉伸屋顶，如图所示。

    拾取一个立面的平面绘制拉伸屋顶的曲线痕迹。

    3、确认后绘制出曲线的拉伸屋顶，然后选择幕墙使它附着在屋顶下，如图所示。

    结果如下图所示。

    最后用永久隐藏“eh”隐藏屋顶，就得到了想要的曲顶幕墙，如图所示。

    意义：通过学习上述文章，可以了解到通过使用软件中不同的功能相互搭配，来构造不同的造型，例如本文中使用“拉伸屋顶”和“附着顶部/底部”命令，相互搭配，构造曲线顶部幕墙。还可以通过搭配使用其他命令，来构造不同类型的模型，合理运用。

喷水装置通常是基于主体的构件，放置在垂直面、面或工作平面上。

对不基于主体的喷水装置而言，根据喷水装置的类型指定高度非常重要。 下垂型喷水装置必须放置在允许管道从喷水装置上方进行连接的高度上。直立型喷水装置的管道从喷水装置下方进行连接。

Revit 不会自动计算用于确定系统中喷水装置的大小和类型的参数。 您应根据额定温度、响应、压力等级、孔大小、孔和范围等条件，从多种类型的湿式和干式喷水装置中进行选择。

1. 单击“系统”选项卡 “卫浴和管道”面板 （喷水装置），然后从类型选择器中选择一个特定的类型。

   如果程序提示您未载入喷水装置族，则必须载入包含该装置的族。

2. 在功能区上，确认已选中“在放置时进行标记”，以自动标记喷水装置。 要引入标记引线，请选择“引线”并指定长度。

3. 如果选择了主体喷水装置，请单击“放置喷水装置”选项卡 “放置”面板 （放置在垂直面上）、（放置在面上）或 （放置在工作平面上），以指定主体构件。

   提示： 如果将喷水装置放置在工作平面上，可能需要在选项栏上指定“放置平面”。 指定“拾取”时，可使用“工作面”对话框来指定新的工作平面。

4. 将光标移到要放置喷水装置的位置，然后单击。

   提示： 将喷水装置放入视图前，可以按空格键对其进行旋转。每按一次空格键，喷水装置会旋转 90 度。

   如果放置了不基于主体的喷水装置或以墙为主体的喷水装置，请在视图中选择该喷水装置，然后单击 。

5. 在“类型属性”对话框的“限制条件”下，指定可以将管道连接到喷水装置的高程。

   对于不基于主体的喷水装置，请指定“标高”和“偏移”值。对于以墙为主体的喷水装置，请指定“高程”值，然后单击“确定”。

BIM技术的核心正式在于其能实现协同作业、数据共享，在做项目的过程中，经常会遇到需要将各专业模型链接整合的情况，这就要求各专业模型在链接时的项目基点位置完全一致，今天就给大家来讲解一下如何修改项目基点的位置。

1.首先来了解一下项目基点、测量点的定义：

测量点：项目在世界坐标系中实际测量定位的参考坐标原点，一般可以理解为项目在城市坐标系统中的位置。

项目基点：项目在用户坐标系中测量定位的相对参考坐标原点，需要根据项目特点确定此点的合理位置。

2. Revit中项目基点默认为隐藏状态，点击快速命令栏“显示隐藏图元”命令即可显示项目基点，如图所示。

　　也可在“VV”视图可见性中设置，如图所示。

3. Revit中项目位置与项目基点位置默认为锁定的关联状态，即项目的位置是会随着项目基点的位置变换而变化的，实际项目中一般以左下角两根轴网的交点为项目基点的位置，如下图，需要把项目基点移动到A轴和1轴的交点处。

注意：一定要先打开“回形针锁”，如图所示。

　　使用“MV”移动命令，把项目基点移动到A轴和1轴的交点处，如图所示。

会发现项目基点的北/南、东/西坐标发生了变化，不再是0、0，这是由于测量点的位置没有变。

4. 此时需要更改项目基点的北/南、东/西坐标为0、0，项目基点和测量点的位置就修改好了。

注意：改坐标前，一定要先将“回形针锁”锁上，如图所示。

　　大家可以用上述方法来统一各专业模型的项目基点，然后使用“原点到原点”的方法来达到链接整合模型文件的目的。

    REVIT环境中也有这样一个功能插件，从界面上看，他能对REVIT当中所有的RVT链接，DWG链接以及图像都能打包，同时还能清理文件中的工作集或无用的构件和图纸，关键是它对链接文件的路径进行重新定义。

    向其他人发送Revit模型时，一个常见的问题是经常会忽略包含相关文件。在某些情况下，不包含这些文件可能会导致收件人无法使用模型。利用eTransmitforAutodeskRevit，相关文件会自动包含在传递文件夹中，从而降低了出错的可能性。相关文件的所有完全指定(绝对)路径都将转换为相对路径或“无路径”，以确保模型能够找到相关文件。

    它的一般用途为：

        内部存档

        将可交付文档发送给客户

        与顾问/合作伙伴交换模型

        模型清理

        在规程之间共享模型

        升级模型

有时候，我们建筑所需的轴网并非都是相互垂直的，例如我们需要创建这么一个轴网：

我们可以看到6~10号轴，是有带角度的，那么我们在Revit中要怎么做才能创建出带角度的轴网呢？

首先我们利用参照平面绘制出带有角度轴网的参照线。

然后，选择【建筑】选项卡—【轴网】，在绘制前选择【多段】，然后再进行轴网绘制，具体操作见下动图。

当然一些简单的角度不需要绘制参照平面，直接绘制多段轴网之后再修改角度即可。

在某项目MEP管综模型中，Revit已设置各专业出图文件，机电BIM出图分为给排水、喷淋、暖通、电气以及综合等不同专业。以喷淋管为例，大量的管道需要进行管径尺寸和间距标注，工作量巨大且时间冗长。除此之外，其它专业管线如风管和电气等，也是花费大量的人力进行出图标注的。 根据Revit已载入的管道标记、风管标记和桥架标记族，可以通过Revit强大的辅助功能，比如过滤器、载入和编辑选定项目、全部标记等来实现在短时间内快速为不同的管道系统、风管系统以及电缆桥架等完成管线上的尺寸标注。

打开某项目文件，以管道系统中的1F喷淋管为例，详见步骤：

1、保存喷淋管至选择过滤器。选中所有的图元，点击视图右下角的过滤器图标，如图所示。

取消其它类别的选择，只保留管道并点击“确定”，如图所示。

在右上角“修改”选项卡中选择“保存”，输入名称（N）：喷淋管标注，并点击“确定”，如图所示。

2、筛选需要标注的喷淋管。在“管理”面板中选择“编辑”，出现过滤器对话框，选择“喷淋管标注”并点击“编辑”功能，如图所示。

点击“从选定项目中删 除”并勾选“多个”，全选图元并按住shift键批量反选平行管线，点击“完成”即可剔除不需要标注的立管，再点击“完成选择”，回到“过滤器”对话框并点击“确定”，如图所示。

3、喷淋管的管径标注。点击“管理”面板，选择“载入”，出现“恢复过滤器”对话框，单击“喷淋管标注”并点“确定”，如图所示。

在“注释”面板中选择“全部标记”功能，出现“标记所有未标记的对象”对话框，勾选管道标记，在其“载入的标记”中选择已载入的标记族：“压力管道标记：尺寸”，引线可勾选可不勾选，点击“确定”，这样多个喷淋管道的管径标注瞬时间完成，如图所示。

此喷淋管管径尺寸标注的方法，也适用于其它水管（给排水管、消防管以及空调水管等）。

4、暖通风管的管径标注。根据上述步骤，此做法同样适用于风管管径尺寸标注，以某项目的1F暖通为例，为节省本文篇幅，简述并总结快速尺寸标注的方法：选中风管系统图元，使用过滤器选择用于标注管径尺寸的风管，经过管理面板上的编辑选定项目筛选剔除不标注尺寸的暖通立管，然后载入选定项目并赋予注释面板的全部标记功能，完成风管尺寸标注如图所示。

5、电气桥架的尺寸标注。以某项目的1F电气为例，依照上述方法来完成电气尺寸标注，成果如图所示。

6、整理尺寸标注。根据上述完成的机电管线尺寸标注，要依据标记族的各种类型选择并在机电模型的平面视图上调整尺寸标注的摆放位置、文字大小以及引线的长度等等。

Revit做项目模型时，很多情况几乎都是几万平米的项目，体量大，需要大家各司其职，相互配合。而Revit多专业协同的最好方式就是工作集，因为采用Revit链接模型的工作协同方式，链接模型不能自动更新，下面就来详细介绍下Revit如何创建中心文件。希望大家可以记住以下步骤。

2.在弹出的对话框“工作共享”中，点击确定，弹出“工作集”对话框，再次点击确定。

3.将模型保存，保存地址选为公司服务器中位置。

4.打开工作集将现有工作集修改为不可编辑，并点击快捷按钮同步。

5.关闭模型，从软件中打开中心文件位置，并勾选新建本地文件按钮(各专业技术人员也按此方式打开模型，必须勾选新建本地文件)。

6.各专业技术人员自建工作集，可以以专业建或者以名字建工作集名称，建完工作集后同步至中心文件，再修改工作集为不可编辑。

7.最后将状态栏右侧的活动工作集修改为自己的工作即可。

    有关在族中使用拉伸的信息，请参见约束族几何图形。

    实心或空心拉伸是最容易创建的形状。可以在工作平面上绘制形状的二维轮廓，然后拉伸该轮廓使其与绘制它的平面垂直。

    多边形混凝土独立基础拉伸示例

    在拉伸形状之前，可以指定其起点和终点，以增加或减少该形状的深度。默认情况下，拉伸起点是0。工作平面不必作为拉伸的起点或终点，它只用于绘制草图及设置拉伸方向。

    以下步骤是创建实心或空心拉伸的常规方法。这些步骤可能会随设计意图的不同而变化。

    创建实心或空心拉伸

    1.在“族编辑器”中的“创建”选项卡“形状”面板上，执行下列一项操作：

    注意如有必要，请在绘制拉伸之前设置工作平面。单击“创建”选项卡“工作平面”面板（设置）。

    单击（拉伸）。

    单击“空心形状”下拉列表（空心拉伸）。

    2.使用绘制工具绘制拉伸轮廓：

    要创建单个实心形状，请绘制一个闭合环。

    要创建多个形状，请绘制多个不相交的闭合环。

    3.在“属性”选项板上，编辑拉伸属性。

    要从默认起点0拉伸轮廓，请在“限制条件”下的“拉伸终点”中输入一个正/负拉伸深度。

    此值将更改拉伸的终点。

    注意创建拉伸之后，将不再保留拉伸深度。如果需要生成具有同一终点的多个拉伸，请绘制拉伸图形，然后选择它们，再应用该终点。

    要从不同的起点拉伸，请在“限制条件”下输入新值作为“拉伸起点”。

    要设置实心拉伸的可见性，请在“图形”下，单击“可见性/图形替换”对应的“编辑”，然后指定可见性设置。

    要按类别将材质应用于实心拉伸，请在“材质和装饰”下单击“材质”字段，单击，然后指定材质。

    要将实心拉伸指定给子类别，请在“标识数据”下选择子类别作为“子类别”。

    单击“应用”。

    4.单击“修改|创建拉伸”选项卡“模式”面板（完成编辑模式）。

    Revit将完成拉伸，并返回开始创建拉伸的视图。

    5.要查看拉伸，请打开三维视图。

    6.要在三维视图中调整拉伸大小，请选择并使用夹点进行编辑。

目前一般会选用C#语言，在.NET环境下进行Revit二次开发，其具体流程如下：

首先，在VisualStudio2015中新建项目，创建C#类库文件，并命名。

其次，添加RevitAPI和Windows接口配置文件。将Windows窗体控件添加到引用中，如System.Xml.Linq、System.Windows.Forms等，另外还需要将Revit API.dll和RevitAPIUI.dll两个链接库文件添加到引用中，实现Revit API中的类与函数的调用，这两个文件可以在Revit安装文件中找到。引用添加完成后，在程序中添加命名空间的引用，即添加using指令，如usingSystem、usingSystem.Collections.Generic、usingSystem.Linq、usingAutodesk.Revit.DB、usingAutodesk.Revit.UI等。

然后，在程序中编写控制命令的事务和更新模式。

    如何选择默认的自带项目样板

    涉及到在REVIT软件中一般会默认构造样板，建筑样板，结构样板，机械样板这四类。

    针对MEP建模可以选择两种方式，一是使用机械样板，他是三合一的样板，或者你可以选择给排水样板或者电气样板进行建模。

    但是一般系统默认的给排水样板或者电气样板不会出现在这个快捷列表的界面里，我们来介绍一下如何添加默认自带的项目样板的。

    打开选项菜单，选择文件位置这一栏；

    点击号，选择添加：

    Electrical-DefaultCHSCHS为电气样板；Plumbing-DefaultCHSCHS为给排水样板

    （PS:软件默认项目样板文件路径为C:ProgramDataAutodeskRVT2017TemplatesChina）然后点击修改样板名称，改成给排水样板（或者电气样板）

    这样快捷列表就会出现我们修改后的选项，由于快捷方式列表只能出现五个选项，你可以根据需要去调整样板的位置。

    (有些人可能会找不到软件默认项目样板文件路径：C:ProgramDataAutodeskRVT2017TemplatesChina中ProgramData这个文件夹的位置)

    可以打开文件夹的选项，查看显示隐藏文件，这样ProgramData文件夹就会显示出来了。

    另外要注意的是，FamilyTemplates是族样板文件夹,Libraries是族库文件夹,Templates是项目样板文件夹

    有些人会说文件夹里没有这些样板文件，这个时候你要打开RVT2017文件夹的属性面板查看，如果是完全安装了，大小约为2GB。

    如果文件仅有几百兆，那么就是没有把样板文件安装上，这个时候你可以找另一台电脑把同样文件夹里的样板文件拷贝过来，或者是卸载后重新安装revit软件。

AutodeskRevit提供了开放的API数据接口，方便用户根据功能需求，对软件进行个性化的定制开发，可以极大地提高设计工作的效率。对Revit进行二次开发时，需要用户在插件中实现特殊的接口，其中API函数提供了两种主要的接口形式，分别是外部命令接口和外部应用接口。

    在使用Revit模型过程中，常会由于双击模型中构件进入到族编辑视图中，有时不需要进行族的编辑工作，为了避免由于双击导致的不确定性后果，可以做出相应的设置来避免双击误触。

    首先点击“文件”选项卡下点击“选项”，如图1所示。

    图1

    进入到选项界面，选择“用户界面”中的“双击选项”，如图2所示。

    图2

    这里就可以进行双击的自定义设置了，如图3所示。

    图3

    免费Revit教学视频。

    在使用Revit绘制墙体时，我们会发现墙饰条不能放置在幕墙上，那么要如何解决这个问题呢，快和小编一起去看看吧！

    1、绘制一个幕墙。

    2、用拆分命令将需要放置墙饰条的部分进行拆分。

    3、点击拆分过的位置，选择墙体，将幕墙替换为普通墙体。

    4、将墙饰条放置于替换过的普通墙体上即可，效果图如下。

    是不是很容易呢，快来试试吧！

    来源丨益埃毕教育

    在我们进行创建项目时，难免需要借鉴其他人或已经做好的参考文件，那么如何将参考文件与自己创建的项目合并呢，下面分享给大家。

    1.新建项目或打开现有项目，文件中已存在现有标高轴网

    2.点击“插入”选项卡中的“链接Revit”，找到需要的标高轴网文件

    3.删除项目中默认生成的楼层平面视图后，项目中原有标高会自动跟随消失。

    4.选中你链接的标高轴网，点击“绑定链接”选项卡，若是合并模型，则仅勾选“附着的详图”，若合并标高轴网，则仅勾选“标高轴网”，点击“确定”

    5.选中链接的标高轴网，点击“解组”

    6.点击“视图”选项卡下的“平面视图”，选定需要的标高，生成相应的楼层平面。

    7.最后，系统就自动创建相应楼层平面视图

Revit不能修改视图属性怎么处理呢？很多伙伴最近在询问，而今天小编就专门为大家分享了Revit不能修改视图属性的处理教程，有需要的朋友快来跟随小编一起看看吧！

在使用“属性”选项板更改视图属性时，属性显示为灰色，不能对它进行更改，此时该怎么办呢？

1、修改指定的视图样板：在“属性”选项板上，单击“视图样板”的值。 在“应用视图样板”对话框中的“视图属性”下，更改目标视图属性的值，或清除“包含”，以便视图样板不再控制该属性。

(注：更改视图样板将影响依赖于该样板的所有其他视图)

3、向视图指定新样板：在“属性”选项板上，单击“视图样板”的值。 在“应用视图样板”对话框中，选择根据需要定义目标属性的其他样板，或者选择根本不定义属性的样板，以便为每个单独的视图定义属性。

问题

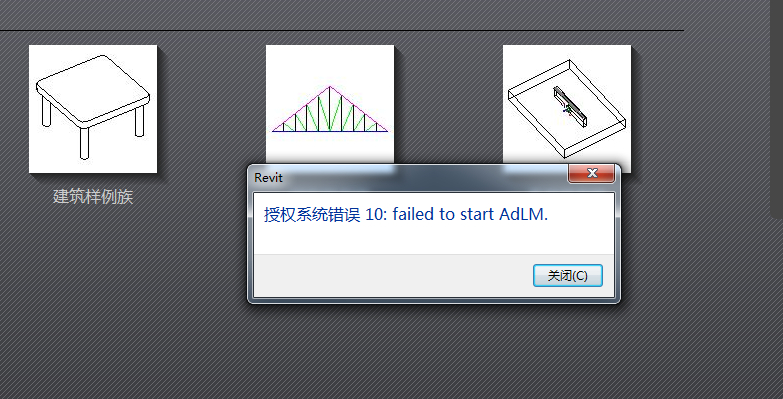

授权系统错误10

原因

激活次数过多，超过激活次数限制（多次激活失败导致，或者直接机房安装时直接镜像了激活文件导致）

解决方案1

1.   请关闭软件并删除 C:ProgramDataFLEXnet目录下3个adskflex_xxx文件（请注意以上文件为隐藏的文件，必须先启用显示隐藏文件文件夹选项）。

2.   将C:Users\%USERNAME%AppDataRoamingAutodesk目录中的ADUT文件夹改名为ADUT2

3.   重新启动 Revit 重新激活产品

解决方案2

1、删除 C:ProgramDataFLEXnet目录

2、重新启动 Revit 重新激活产品
