在Revit当中,只有在为房间、空间、风管系统、管道系统或电路等创建明细表时,才可以创建一个内嵌明细表以显示有关这些系统的成员构件的信息。显示内嵌明细表的步骤如下:

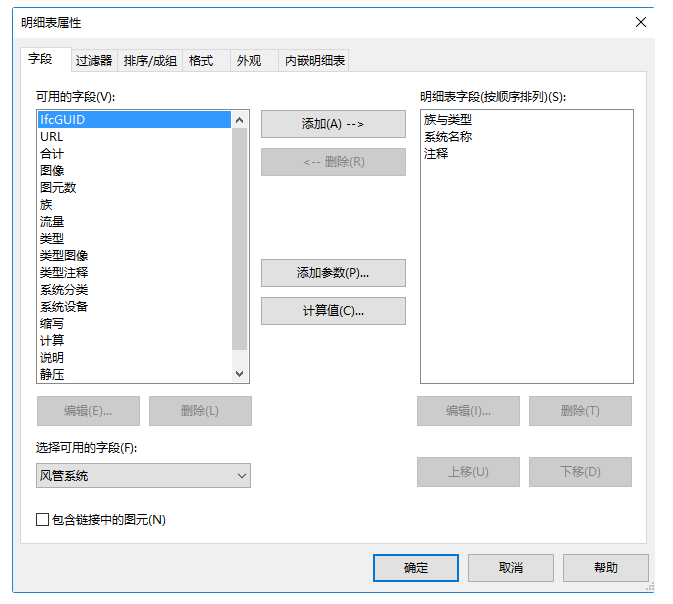

1.创建任意明细表,如风管系统明细表,字段设置。

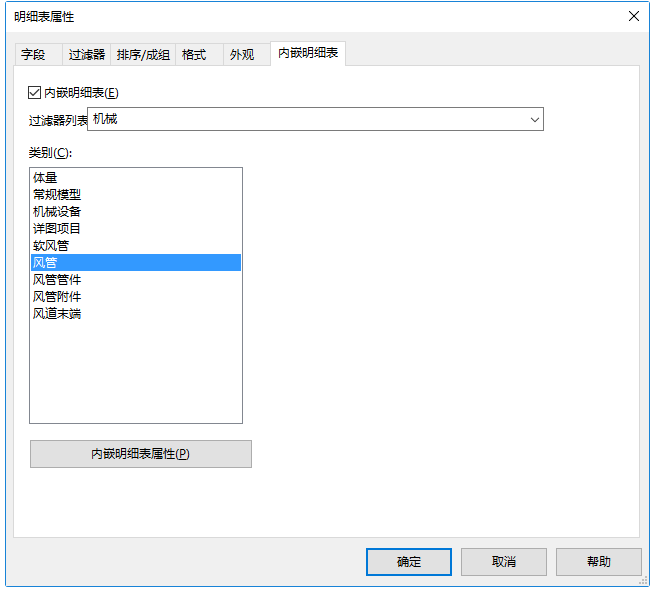

2.点击内嵌明细表选项卡,过滤器列表选择“机械”,内嵌明细表勾选,并选择一个类别,如风管。

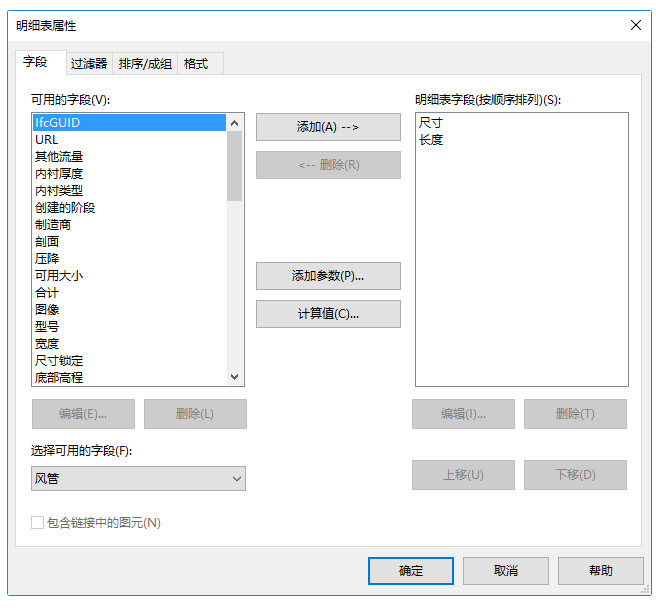

3.点击内线明细表选项卡下“内嵌明细表属性(P)”按钮,在弹出的明细表属性对话框中选择字段后点击确定。

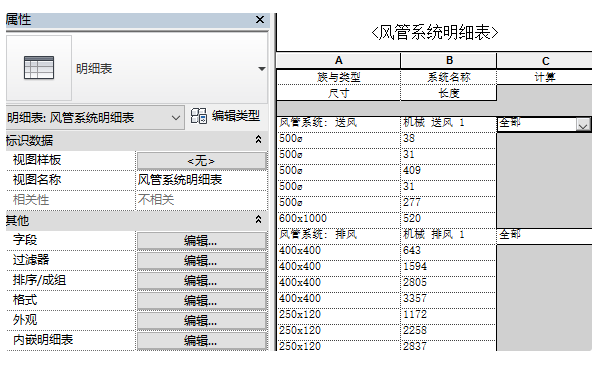

4.重复点击确定,至所有对话框消失。查看明细表如下图,可以看到,内嵌的明细表中显示了风管系统中的尺寸和长度。
