BIM技巧-Revit建模,多个单体的±0.000的绝对标高不一样(场地中有多栋建筑),分开建模再链接的时候该怎么办呢?

    1首先显示并修改绝对高程。(例如0.000相对于绝对标高45.000,北京常用数据)

    然后两种方法共享坐标系统:

    2“获取坐标AcquireCoordinate”;”发布坐标PublishCoordinate”;两种方法没有大的区别,获取坐标是打开单体模型,从总图中获取总图位置;发布坐标是打开总图,将正确的位置发布到单体建筑里面。

    2.1“获取坐标AcquireCoordinate”

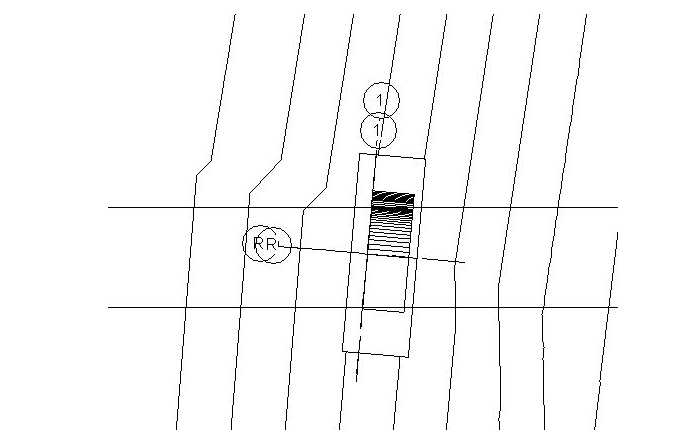

    打开单体模型/Link总图模型/调整总图模型到位/点击获取坐标,既可以从总图中获得单体正确位置。

    2.2″发布坐标PublishCoordinate”

    打开总图模型/link单体模型/调整单体模型位置/发布坐标并保存,即可将总图中位置发布给单体。

    基于你的情况,我建议你选用2.2发布坐标的方法:

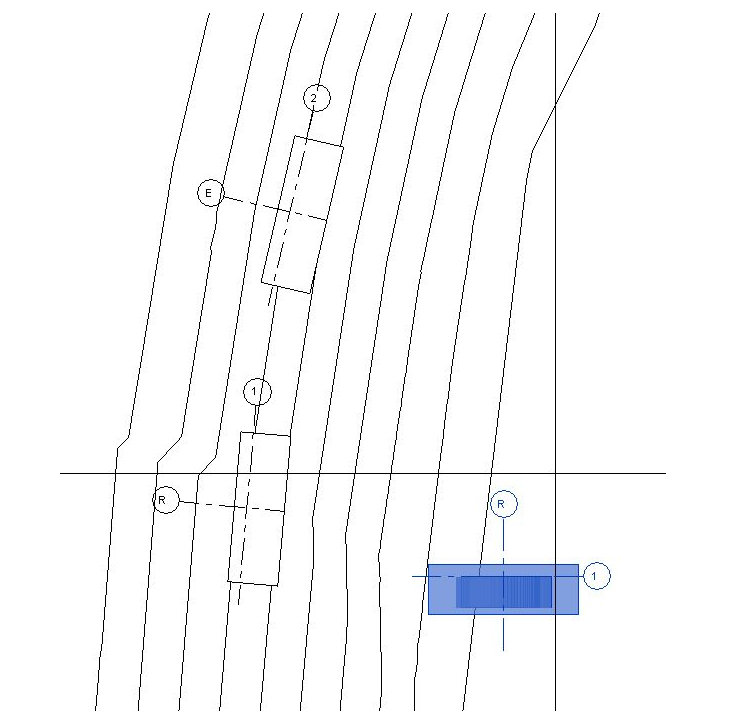

    打开总图模型并将单体导入(CentertoCenter)

    X,Y,Z三个纬度找到正确位置

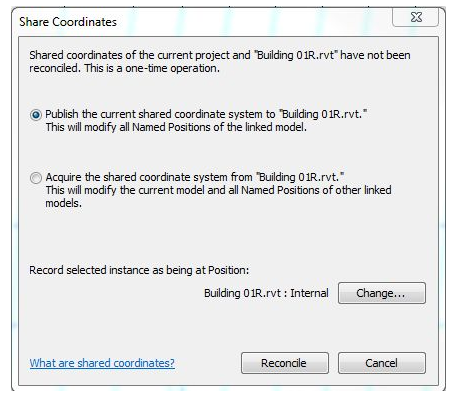

    发布定义的坐标并保存

    对其他单体采用同样的方法,即可完成。
