文章来源:中铁市政环境建设有限公司

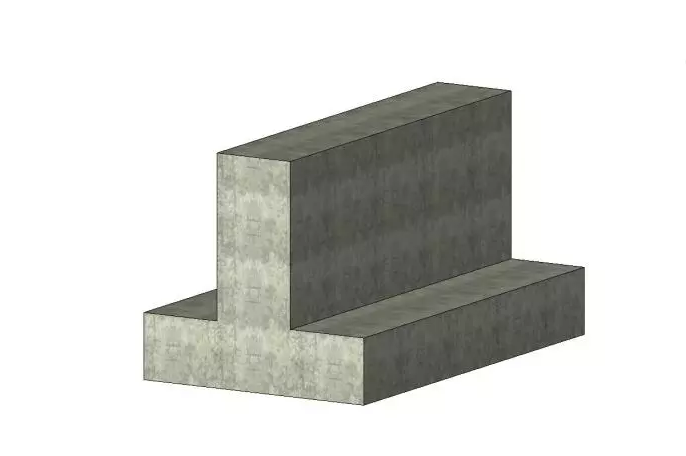

    今天,我们将通过BIM工具(Revit软件)制作一种阶形截面条形基础的建模设计。

    在工程施工中,条形基础抗弯、抗剪性能好,因此可在竖向荷载较大、地基承载力不高的情况采用。常适用于钢筋混凝土框架结构、框架-剪力墙结构、部分框支剪力墙结构和钢结构

    设计参数

    基底宽度B:用以控制基础底部宽度;

    基底高度H1:用以控制基础底部高度;

    基顶宽度B1:用以控制基础顶部宽度

    基顶高度H2:用以控制基础顶部高度;

    制作步骤

    第 1 步

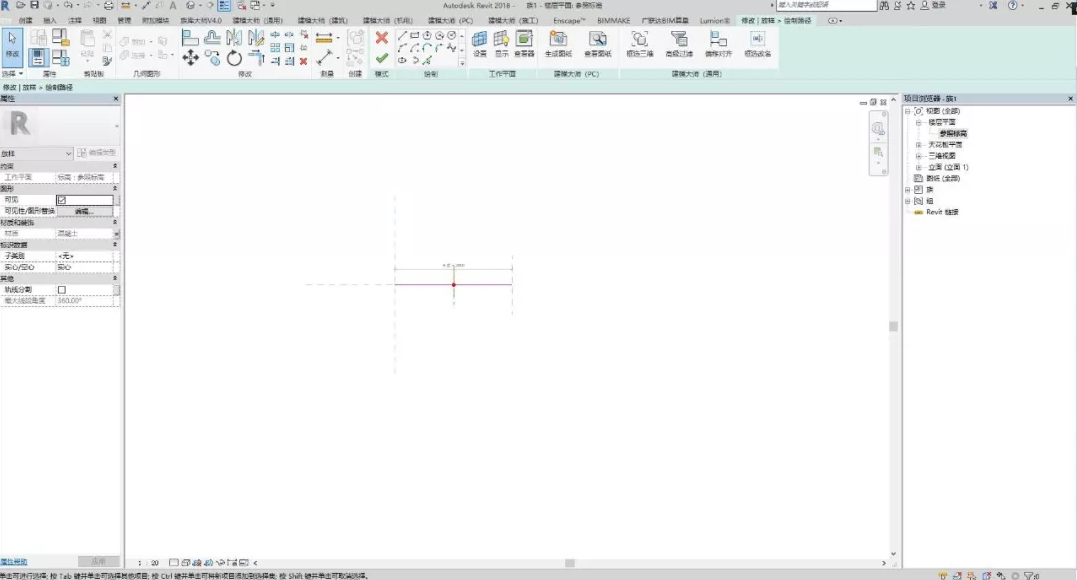

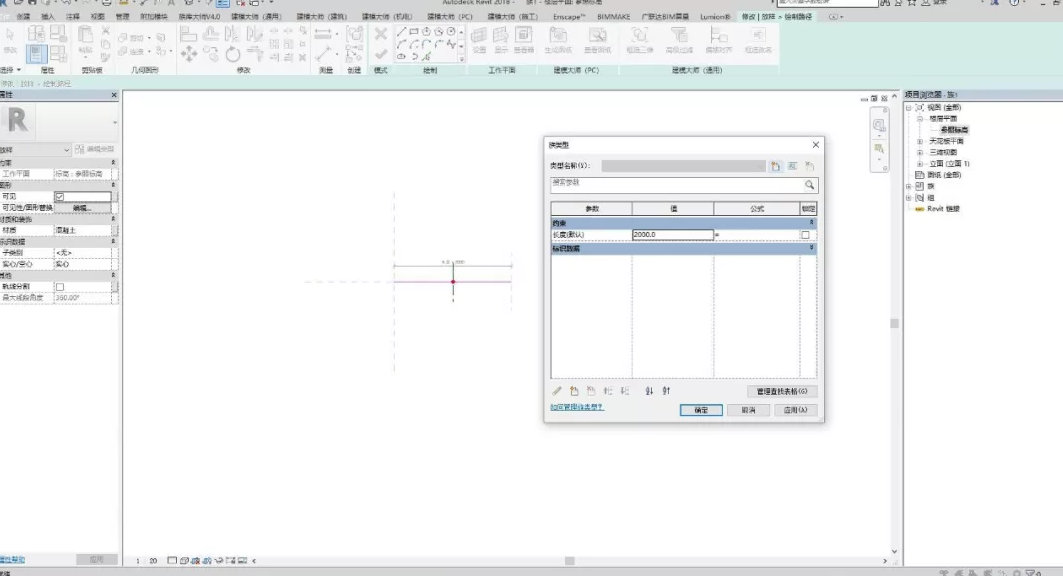

    新建“基于线的公制常规模型”的族文件,选择放样命令绘制其长度路径,其长度参数族文件已设置。

    第 2 步

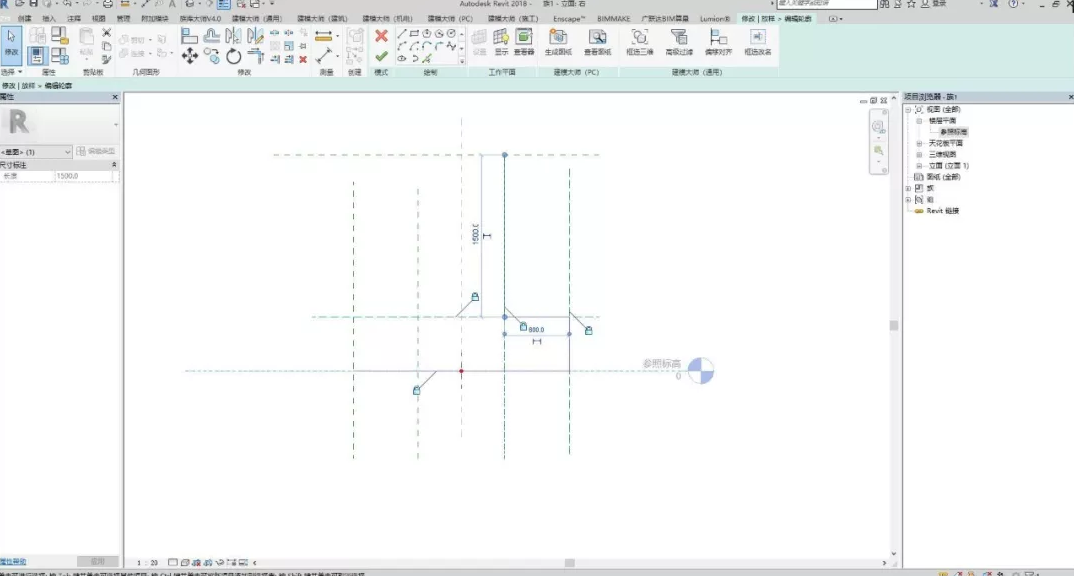

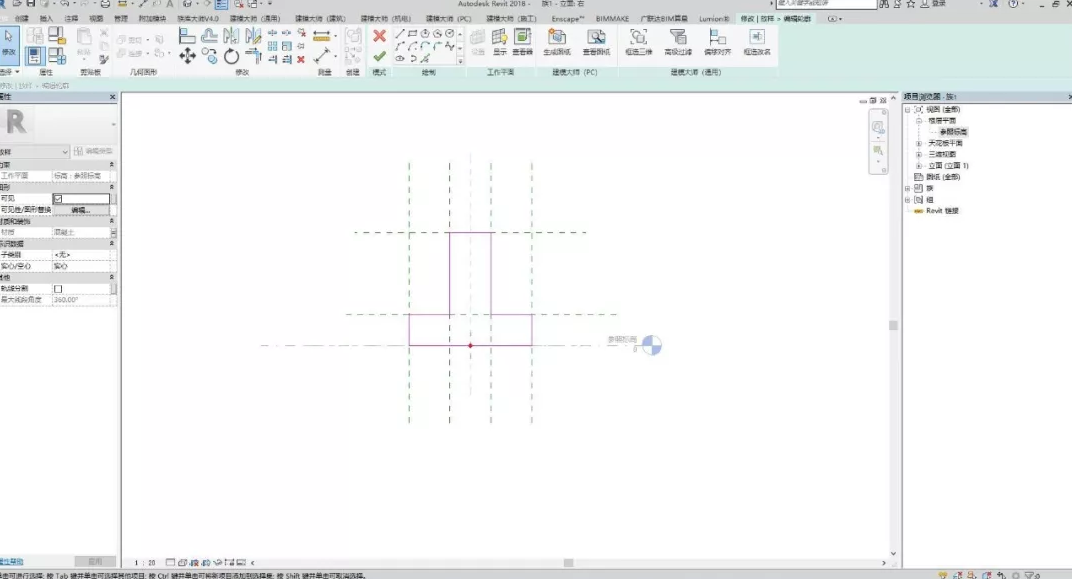

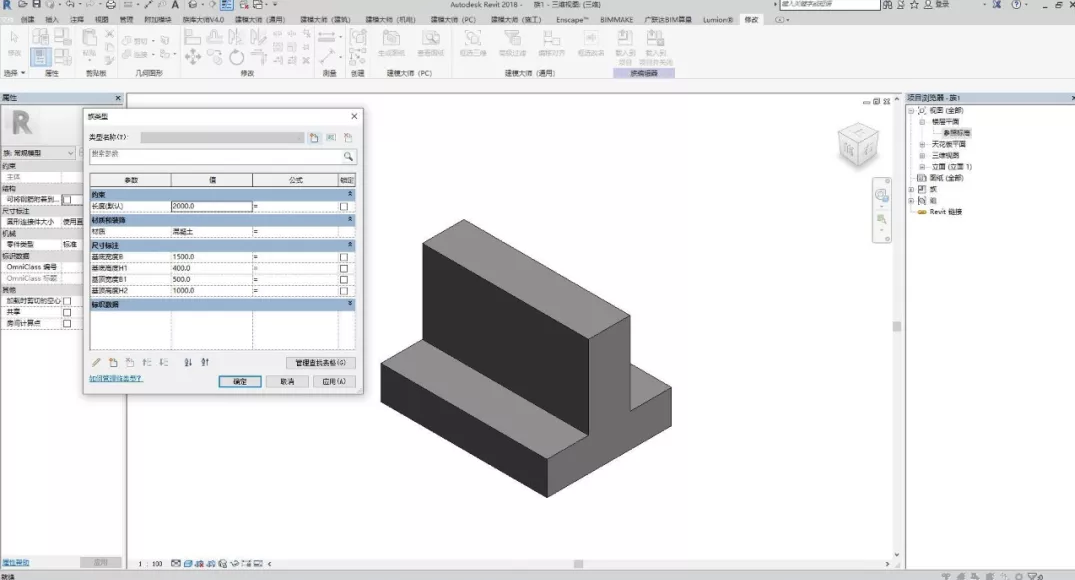

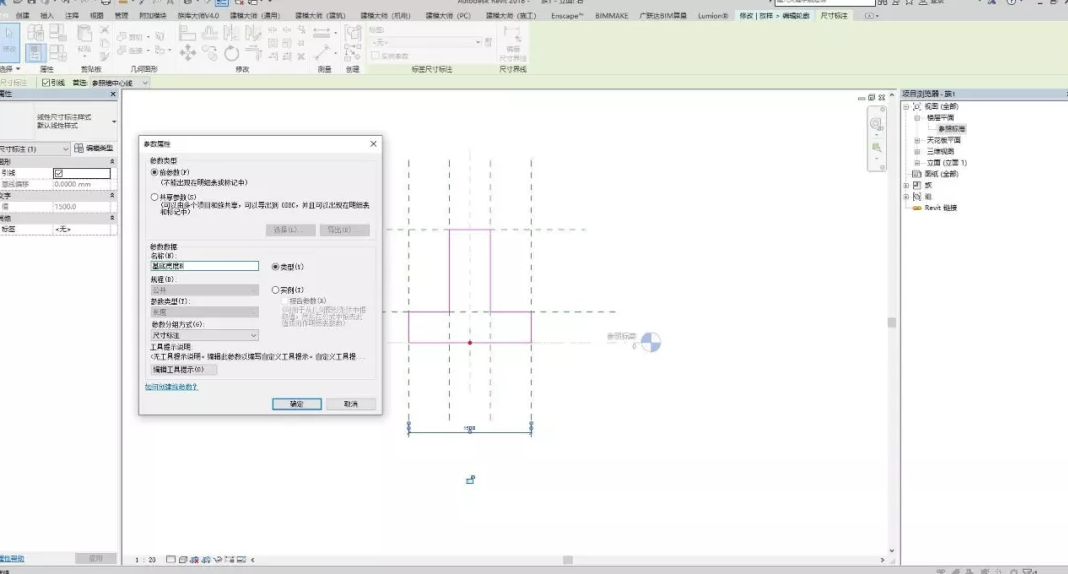

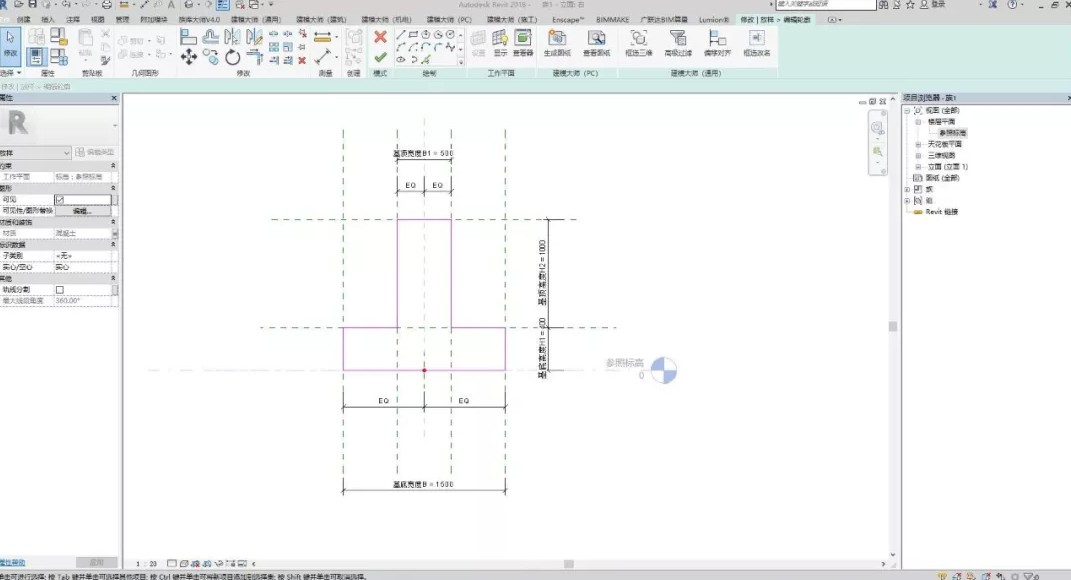

    完成路径绘制后,选择绘制轮廓后进入右立面,绘制参照线,绘制条形基础外轮廓,同时将轮廓线锁在参照线上。绘制完成后创建参数,基底宽度B、基底高度H1、基顶宽度B1、基顶高度H2的参数设计。

    第 3 步

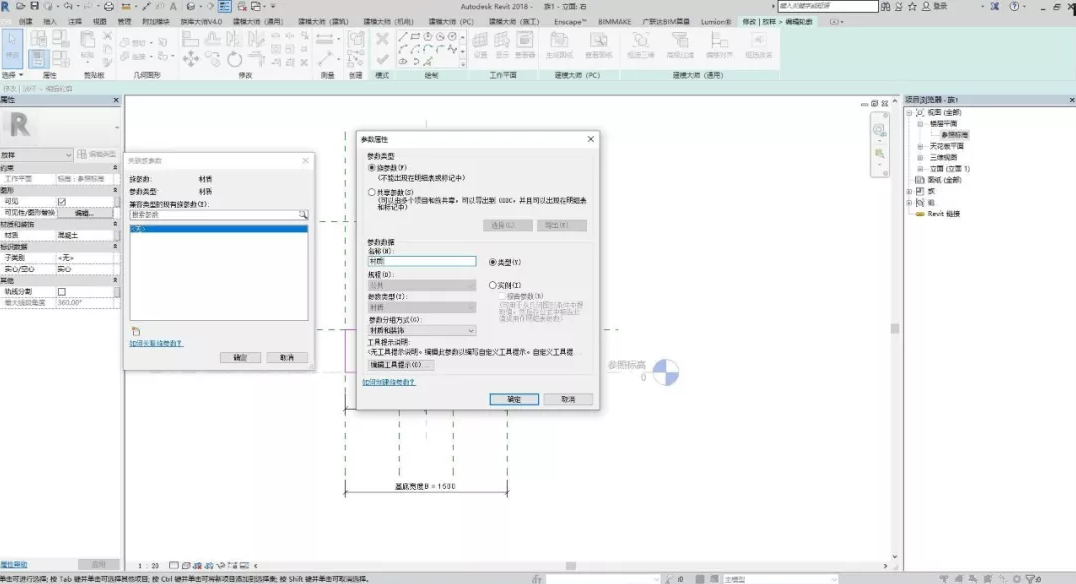

    最后在属性面板内为创建好的模型,创建材质参数,完成参数化模型的创建。
