消防合法性

1、查验建筑(场所)投入使用的时间和改造、装修时间，根据投入使用的时间和改造装修时间确定适用的消防法律法规和技术规范。

2、检查建筑(场所)消防审核、验收、开业前消防安全检查情况，查阅单位合法性文件(可为复印件)，并通过档案或监督数字化系统进行核对，或者检查消防设计备案、消防竣工验收备案凭证。

建筑防火

1、建筑的使用性质和消防设备安装情况是否符合规定要求，如特殊性能化建筑须有性能化设计文件用途变更国家规范规定有更高更严要求的，应报消防部门备案同意。

2、防火间距是否符合要求。

3、消防车道是否符合要求。

4、建筑外窗是否设置影响消防扑救的广告牌等障碍物。

5、生产、储存、经营场所与居住场所设置在同一建筑物内，是否符合国家工程建设消防技术标准。

 查消防管理

1、消防安全组织机构健全。落实逐级消防安全责任制和岗位消防安全责任制，消防安全责任人、消防安全管理人以及各级、各岗位的消防安全责任人明确并落实责任。

2、消防安全管理制度完善。制定防火检查巡查及火灾隐患整改制度、用电用油用气安全管理制度、消防设施器材维护保养管理制度、员工消防安全教育培训制度、灭火和应急疏散预案演练制度等，并按要求建立档案台帐。

3、日常消防安全管理落实。严格用火用电用气管理，火灾危险部位(包括消防安全重点部位)有严格的管理措施;定期组织防火检查、巡查，能及时发现和消除火灾隐患;商场市场、宾馆饭店、学校、医院、公共娱乐场所按标准化管理要求实施管理;两个以上单位共同管理或者使用的建筑物，各方消防安全责任明确并落实，公共部位消防安全管理措施到位。

4、重点岗位人员经专门培训，持证上岗。新员工须经岗前消防培训，所有员工会报警、会扑救初期火灾、会组织人员疏散、熟悉消防设施的摆放位置。值班员或消防员会正确使用灭火器、消防软管卷盘、室内消火栓等扑救初期火灾，会报警，会组织人员疏散，熟知本单位灭火和应息疏散预案。

5、对消防设施定期检查、检测、维护保养，并有详细完整的记录。自动消防设施每年全面检测一次，检测单位和人员资质符合国家相关要求。

6、灭火和应急疏散预案较科学合理，并有定期演练记录。

7、消防档案台帐完善。消防安全重点单位按要求建立健全消防档案，内容详实，能全面反映单位消防基本情况和工作状况，并根据情况变化及时更新;其他单位将单位基本概况、公安消防机构填发的各种法律文书、与消防工作有关的材料和记录等统一保管备查。静静建议使用iFire消防宝，消防信息化，实时掌握设备情况。

8、模拟设置火灾场景，检查单位的应急处置程序和能力、管理水平以及员工消防知识掌握情况。

消防控制室

1、值班员不少于2人，应经过培训，持证上岗。

2、有每日值班记录，记录完整准确。

3、有设备检查记录，记录完整准确。

4、消防控制室按规定张贴《消防控制室管理及应急程序》和其它需要的内容。

5、询问控制室值班人员，值班人员能熟练掌握应急程序，能熟练操作消防控制设备，能熟练报警，能熟练按本单位灭火l和应急疏散预案开展工作。

6、消防控制室防火分隔到位，有直通室外的出口，控制室应急照明能连续保持正常照明的照度。

7、了解消防设施联动方式，检查建筑消防设施各系统是否处于良好工作状态，消防控制设备运行正常，能否正确显示火灾报警信号和消防设施的动作、状态信号。报警主机自检状态是否正常，有无故障点、屏蔽点，故障点、屏蔽点是否及时报修，有无记录。报警主机是否有记忆功能，能否正确打印有关信息。

8、检查消防电源工作状况。切换报警主机主、备电源，检查其供电功能

消防泵房和屋顶水箱

1、消火栓泵、喷淋泵、稳压(增压)泵的控制柜开关设置在自动(接通)位置，标识准确、清晰、简单易懂。

2、现场手动启动消火栓泵、喷淋泵工作正常，平常消火栓泵、喷淋泵电控柜开关置于自动状态。

3、消火栓泵和喷淋泵进、出水管阀门和系统管道上阀门准确标明开、关状态，是否保持常开。

4、消防水池储水量达到规定水位，补水管道阀门保持常开。

5、水泵房防火分隔符合要求，泵房内应急照明能连续保持正常照明的照度。

6、屋顶水箱水量充足，相应阀门、工作组件处于开启状态，标识清晰。

7、屋顶水箱如采用临时高压消防给水系统，稳压设施应能正常工作，压力符合要求。

灭火器

1、灭火器选型正确，配置数量充足。

2、储压式灭火器压力符合要求，压力表指针在绿区。

3、灭火器设置在明显和便于取用的地点，每点配置灭火器一般不应少于2只，保护距离宜为15-20米，不影响安全疏散。

4、灭火器有定期维护检查的记录。

装修材料

1、人员密集场所严禁使用易燃、可燃高分子材料装修。

2、疏散楼梯间及其前室和安全出口的门厅，其顶棚、墙面和地面应采用不燃材料装修。

3、房间、走道的顶棚、墙面、地面使用符合规范要求的装修材料。

4、疏散走道两侧和安全出口附近无误导人员安全疏散的反光镜子、玻璃等装修材料。

自动喷水灭火系统

1、检查每个报警阀组。报警阀组件完整，报警阀前后的阀门、通向延时器的阀门处于开启状态，报警阀组压力表显示正常工作状态。

2、对湿式报警阀进行阀后放水。将消防控制室联动控制设备设置在自动位置，放水后水力警铃动作，压力开关正常动作，喷淋泵启动，控制设备能正确显示压力开关动作及启泵信号。

3、对自动喷水灭火系统进行末端放水试验。将消防控制室联动控制设备设置在自动位置，在报警阀控制范围内，选取最不利点进行末端试水(注意观察压力表示数是否符合要求)，水流指示器动作，控制设备能正确显示水流报警信号;压力开关动作，水力警铃发出警报，喷淋泵启动，控制设备能正确显示压力开关动作及启泵信号。

消火栓系统

1、室内消火栓箱内的水枪、水带、栓口、阀门等配件齐全，水带与接口绑扎牢固，无霉变损坏。

2、检查室内消火栓系统功能。可通过消防控制室或室内消火栓内启泵按钮启动消防泵工作，最不利点消火栓静水和出水压力(即静压和动压)符合要求。

3、室外消火栓不被埋压、圈占、遮挡，便于消防车停靠使用，室外消火栓标识应明显，有专用开启工具，阀门开启灵活、方便，出水正常。静静建议使用iFire消防宝，对楼内所有室内消火栓维保状态一目了然。

4、水泵接合器不被埋压、圈占、遮挡，标识明显，便于消防车供水，并标明供水系统的类型及供水范围。

防排烟设施

1、建筑(场所)按照要求设置防排烟设施。

2、建筑物内已设防排烟设施的，防排烟风口设置形式和位置符合规范要求，排烟口应为常闭状态，排烟口应设在顶棚或靠近顶棚的墙面上。

3、送(排)风机现场、远程启动正常，送(排)风机电控开关置于自动状态。

4、排烟口现场手动开启及联动启动正常(可用风速仪或纸片测试)。

5、建筑室外防排烟进、出风口符合规范要求或有可靠措施，防止排烟系统排烟口排出的烟气进入防烟系统进风口。

6、防排烟机房应设应急照明，并保证连续供电和正常照度。

火灾自动报警系统

选择不同楼层或防火分区，尽量检查不同回路火灾报警探测器或相同回路不同种类火灾报警探测器，至少做三项测试。

1、检查故障报警功 能。摘掉一个探测器，控制室报警主机和楼层区域控制器能正确显示故障报警信号。

2、检查火灾报警功能。任选一个感烟探测器进行加烟测试，控制室报警主机和楼层区域控制器能正确显示火灾报警信号。

3、检查火警优先功能。摘掉一个探测器，同时给另一感烟探测器加烟，控制室报警主机和楼层区域控制器能优先显示火灾报警信号。

4、检查消防电话通话情况。至少抽查一处消防电话通话功能(消防电话指固定消防电话或插孔消防电话)，尽量选择在消防控制室和水泵房、发电机房等处测试消防电话功能，消防控制室与相关场所能相互正常通话。

5、火灾应急广播能分区播放，播放内容准确、清楚，能正确引导人员疏散。

6、按照系统的联动逻辑关系，现场对主要消防系统设备进行联动测试，查看联动控制设施动作信号反馈情况。

防火分隔设施

1、防火分区和防火分隔设施是否符合要求，是否改变原设计防火分区和防火分隔设施。

2、防火卷帘分隔是否到位，下方无障碍物。自动、手动启动防火卷帘，卷帘能下落至地板面，反馈信号正确。已设置在疏散走道的防火卷帘两侧是否设控制开关。

3、管道井、电缆井，以及管道、电缆穿越楼板和墙体处的孔洞封堵密实。

4、厨房、配电室、锅炉房、柴油发电机房等火灾危险性较大的部位与周围其他场所采取严格的防火分隔，且有严密的火灾防范措施和严格的消防安全管理制度。

查安全疏散设施

1、安全出口、疏散通道、楼梯间设置符合要求，并保持畅通，未锁闭，无任何物品堆放。各类提示性、警示性、禁止性标识齐全。

2、疏散楼梯围护结构完整，无违反规范要求设置房间，无可燃气体管道和甲、乙、丙类液体管道，首层有直通室外的出口。

3、封闭楼梯、防烟楼梯及其前室的防火门向疏散方向开启，具有自闭功能，并处于常闭状态;平时因频繁使用需要常开的防火门能自动、手动关闭;平时需要控制人员随意出入的疏散门，不用任何工具能从内部开启，并有明显标识和使用提示：常开防火门的启闭状态在消防控制室能正确显示、联动正常。

4、疏散用门应向疏散方向开启，不应采用侧拉门，严禁采用转门。公共娱乐场所安全出口处不得设置门槛、台阶，不得采用卷帘门、转门、吊门和侧拉门，门口不得设置影响疏散的遮挡物。

5、疏散指示标志及应急照明灯的数量、类型、安装高度符合要求。封闭楼梯间、防烟楼梯及前室、公共建筑疏散走道、人员密集场所观众厅、展览厅、商业营业厅、多功能等厅室应设火灾应急照明。疏散指示标志安装在离地面1米以下，能在疏散路线上明显看到指示，并明确指向安全出口(基本要求：场所任一点都能导向清晰并保持视觉连续性)。

6、应急照明灯主、备用电源切换功能正常，供电保持连续，潦度符合要求(可切断照明电试验)。

其他方面

1、建筑(场所)新增、更换消防产品时，应按消防产品监督管理规定检查消防产品。

2、其他消防设施(如气体、泡沫灭火系统等)处于准工作状态，系统组件完整，各组件、阀门、开关等按要求处于启闭位置，各种仪表显示屏显示位置在正常允许范围内。

3、电器设备、燃气用具、开关、插座、照明灯具等的设置和使用，以及电气线臻、燃气管道等的材质和敷设符合要求。

4、集中设置的可燃气体、可燃液体瓶(罐)应设于室外，室内可燃气体、可燃液体管道采用金属管道，并设有紧急事故切断阀。

5、了解建筑外墙和屋顶保温系统构造和材料使用情况;了解外墙和屋顶使用易燃可燃保温材料的建筑，其楼板与外保温系统之间的防火分隔或封堵情况，以及外墙和屋顶最外保护层材料的燃烧性能;外墙和屋顶使用易燃可燃保温、防水材料的建筑，有严格的动火管理制度和严密的火灾防范措施。

在一建考试结束的那天，我想着是加把劲，四十来天，奋斗一造，现在距离一造考试还剩三天，结果？毫无进展。

在一建结束的那天，我的脑海想着是还剩四十来天，根本不慌，毕竟我只报了一造最简单的两科，管理和计价，所以我趁着考完一建，放下了书本，好生休息了一下，这么做的后果就是，当我再次拿起书本，却怎么也没心思看下去。

随着一造考试越来越接近，我的内心放弃的想法在逐渐递增，一建结束的四十来天缓冲器，我应该是整整浪费了，这四十来天。由于工作，由于自身不够自律造成的后果也再考试来临前暴露出来了。

虽然我经常开玩笑说裸考、裸考，但是谁又真正想裸考呢，一切都是自己咎由自取惹的祸，谁也不能怪谁，就像现在要考试了，我也还在写文章一样，根本不慌四个字还浮现在眼前。

不慌的理由有一个。

一造滚动器四年，我可以用四年的时间准备，今年不考，还有四年，今年考了，考不过还是有四年。

放弃的理由有三个。

一是疫情，11个省份都有疫情了，今天看消息，北京准考证已经延迟打印。内蒙古、贵州、甘肃、宁夏有点悬了。

我目前在重庆，重庆情况相对来说比较好，不过重庆每次考试都要做核酸，我真的不想做核酸，我的鼻炎都被核酸弄得越来越严重了，并且还要请假去做核酸。因为能做核酸的医院离我有点远。

二是没准备好，我确实没准备好，现在我都不知道该向那个方向学习，说说我目前的情况吧，我只说我报名的两科准备情况。

管理：精讲进度0%，冲刺进度100%，做题进度0%

计价：精讲进度0%，冲刺进度10%，做题进度0%

可想而知我的状态有多糟糕，糟糕到我想放弃。

三是考场太远，目前我在重庆郊县工地驻场，考两科花费一天。提前两天做核酸，提前一天要去找酒店，当然也可以不找，早上5点起床做黑车转轻轨去，太奔波，只为了两场考试。

不慌的原因我说了，想放弃的原因我也说了，写这篇文章前我不知道该不该去考，所以留个悬念，等考试结束那天，我会告诉你们我到底去没去。

第一章 管道工程识图基础知识

管道是指输送介子的通道。

二、管道工程施工工艺

是指管道工程施工的全过程。主要包括：

1. 管材、管件的选用、测绘；

2. 支架制作安装；

3. 管道（段）预制安装；

4. 设备、容器、卫生器具、附件以及构筑物安装；

5. 管道及设备的保温、试验、试运转（行）等。

三、管道工程图

四、管道交叉与重叠

1. 管道交叉

2. 管子重叠

五、管道工程图中常用的表示方法

1. 常用线型

2. 常用管线代号

3. 管道的坡度坡向

4. 管道标高表示

（1）给排水工程图样中室内工程应标注相对标高。

（2）室外工程宜标注绝对标高，当无绝对标高资料时，可标注相对标高，但应与总图一致。

（3）压力管道（如生活管道、热水给水管、热水回水管等）应标注管中心标高。

（4）重力管道（排水管道）宜标注管内底标高。

第二章 建筑给排水工程识图与施工工艺

第一节 基础知识

一、给排水工程分类

二、室内给水系统的基础知识

2. 室内给水系统的组成

①引入管：自室外给水管将水引入室内的管段，也称进户管。

②水表节点

③给水管道：包括干管、立管和支管。

④给水附件：如阀门、过滤器、配水龙头等。

⑤增压和储水设备：水泵、水箱等。

⑥室内消防设备。

3. 建筑给水系统的给水方式

（1）直接给水方式

（2）水箱的给水方式

（3）水泵的给水方式

（4）水池—水泵—水箱联合给水方式

（5）单设气压给水设备的给水方式

气压给水装置可分为变压式和定压式两种。

（6）分区给水方式

城市供水压力不足，多层建筑只能满足下部几层的用水而不能供到上部楼层时，为了能充分利用室外管网的压力，常将室内给水系统分为上下两个供水区。

4. 室内给水系统的管路布置

（1）下行上给式

如图3、图5、图6所示

（2）上行下给式

如图9所示

（3）两种兼用的管路布置

（4）环状式

三、室内排水系统的基础知识

1. 室内排水系统的分类

（1）生活排水系统

①生活污水排水系统：来自于大、小便器（槽）的粪便污水。

②生活废水排水系统：来自于浴盆、洗脸盆、洗涤盆、洗衣机等的洗涤、沐浴水。

（2）工业排水系统

①生产污水：工业生产中排出的受污染严重的水，由于工艺不同水质差异很大。

②生产废水：工业生产中排出的受轻度污染的水，如工业冷却水。

（3）雨水排水系统

雨水排水系统是排除屋面雨水和雪水的。雨雪水比较清洁，可不经处理排入水体。

（4）其他排水

从公共厨房排出的含油脂的废水，经隔油池处理排入废水管道，冲洗汽车的废水，也需单独收集，局部处理后排放。还有游泳池排水等。

2. 室内排水系统的组成

（1）卫生器具或生产设备受水器

它是室内排水系统的起点，污水、废水从卫生器具排水栓经器具内的水封装置或器具排水管连接的存水弯排入排水管系统。

（2）排水管道

①器具排水管

②横支管

③立管

④排出管

（3）通气管

排水管必须和大气相通，以保证管内气压恒定，维持重力流状态。

（4）清通设备

①检查口

②清扫口

③检查井

（5）辅助设备

1）地漏

2）常用的水封装置

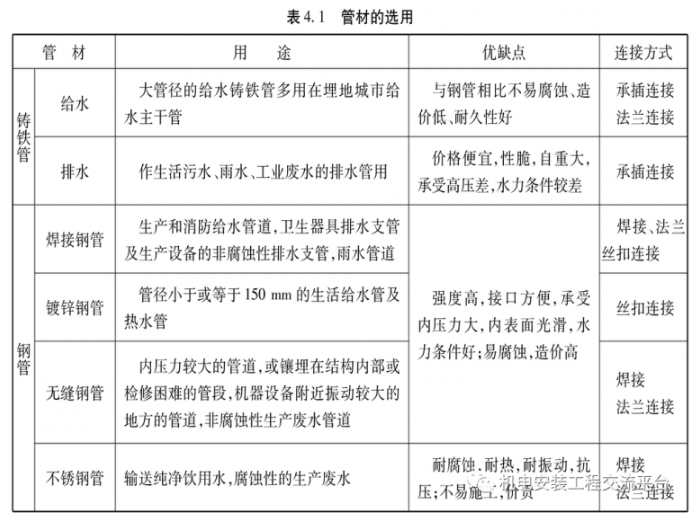

四、常用管材及附件

（一）建筑内部给水常用管材及附件

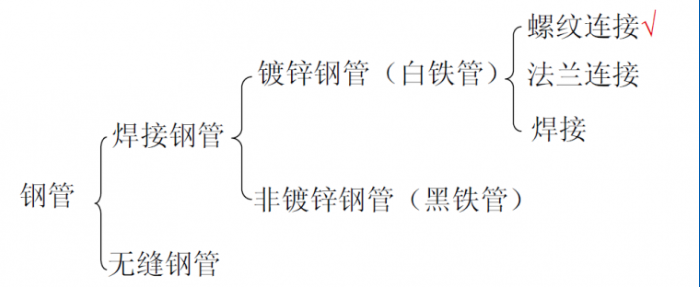

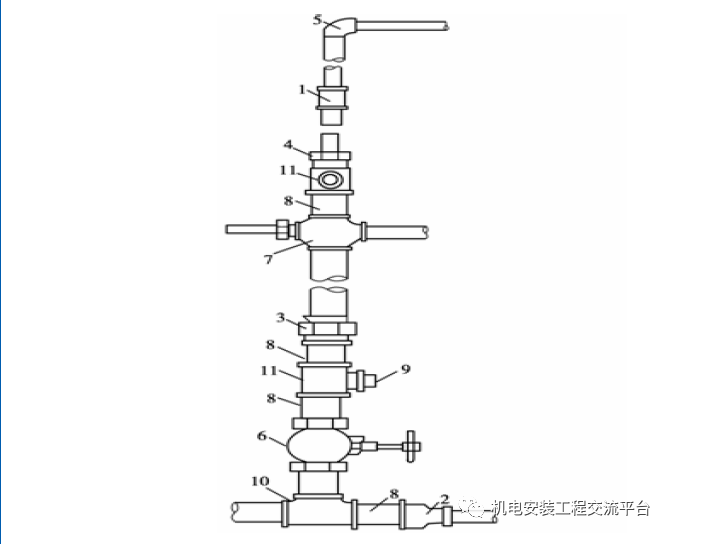

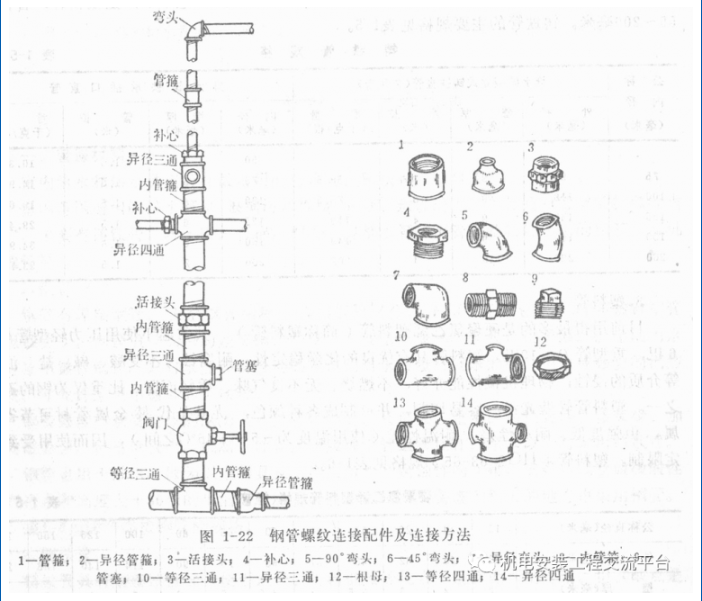

1. 钢管及其管道连接方法

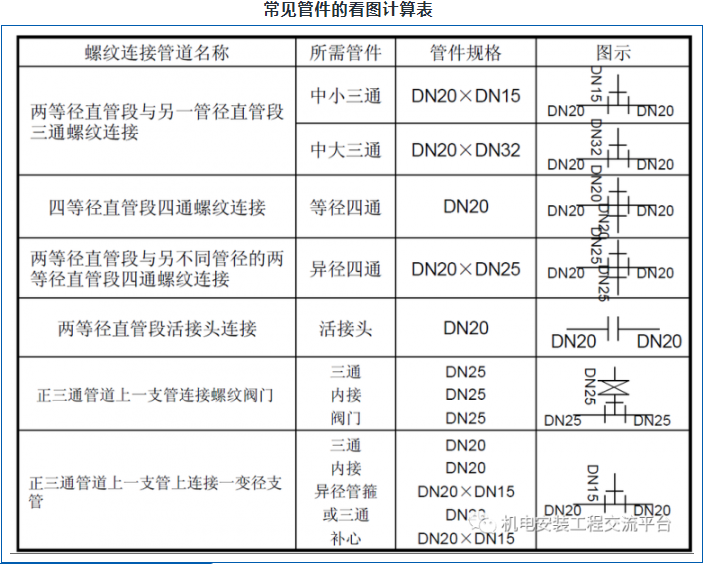

掌握管件的连接及连接方法并能计算出给水管道系统中所需管件是对管道图熟悉程度的一个重要标志。在给水系统图中，管件并无特殊图例，这时只能根据管径尺寸的标注和管向的变化计算出各种管件。如下表为常见的管件计算举例。

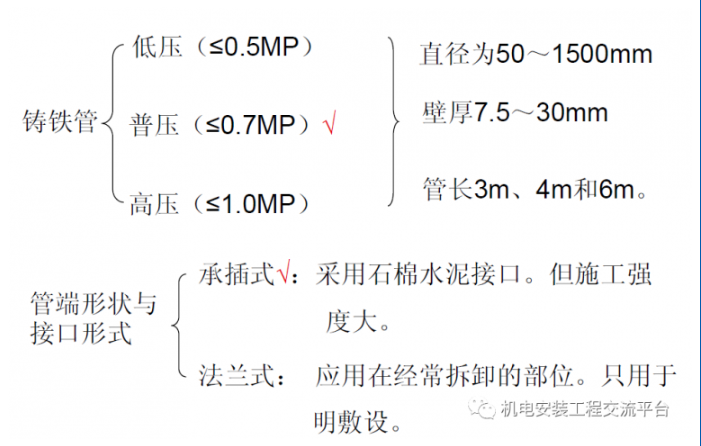

2. 给水铸铁管及其管件

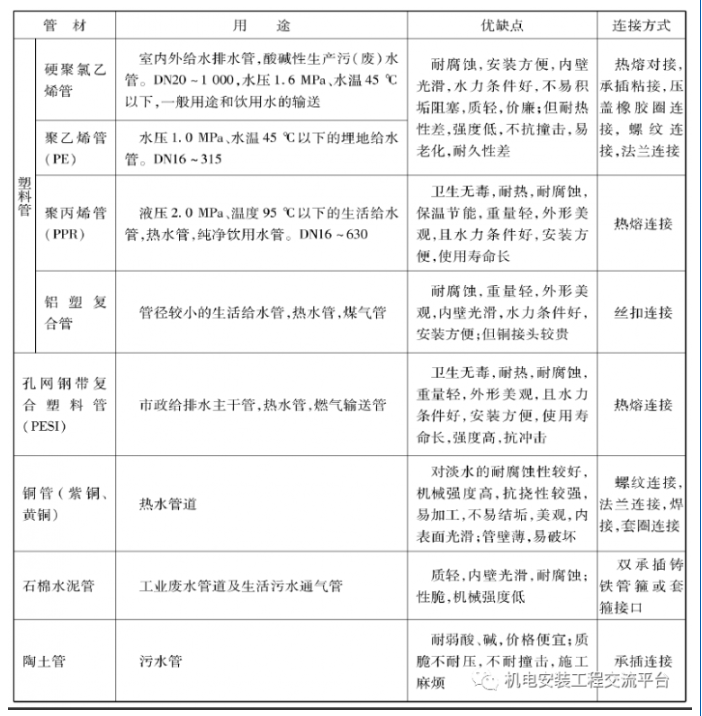

3. 给水塑料管

由于镀锌钢管易锈蚀、腐化水质的问题，因此给水塑料管的应用日趋广泛，在发达国家和我国部分城市已限制镀锌钢管在建筑生活给水系统中使用。

4. 附件

（1）给水附件

1）配水附件

配水附件的形式较多，有早期用于洗涤盆、污水盘、洗槽上的球形阀式配水龙头，旋转90°即可完全开启的旋塞式配水龙头，用于洗脸盆、浴盆上冷热水混合龙头，沐浴用的莲蓬头，化验盆使用的鹅颈三联龙头，医院使用的脚踩龙头，以及延时自闭式龙头和红外线电子自控龙头等。

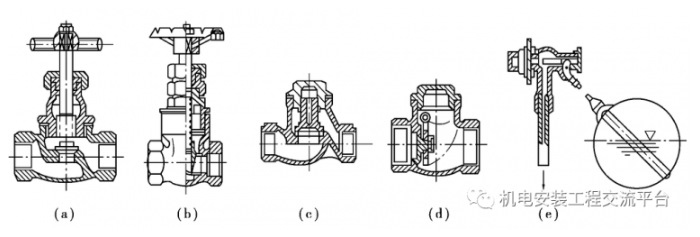

2）控制附件

（二）建筑内部排水常用管材及附件

1. 排水铸铁管及其管件

直径为50～200mm，壁厚一般为4～7mm，直管长度一般为1.0～1.5m，其管端形状只有承插式一种，接口形式为承插连接。

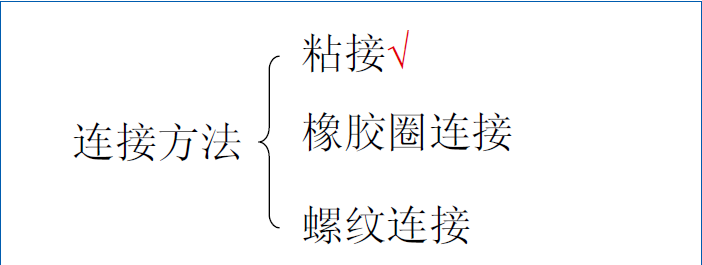

2. 塑料管及其管件

国家建设部等部门已明确指出，要求城市新建多层建筑必须使用排水塑料管。

DN50、75、100、150。长度4～6m。

3. 排水管道附件

（1）存水弯（水封管）

是设置在卫生器具排水支管上及生产污（废）水受水器泄水口下方的排水附件，其构造一般有S型和P型两种。

S型存水弯－－适用于排水横管距卫生器具出水口较近位置的连接。

P型存水弯－－适用于排水横管距卫生器具出水口较远位置的连接。

当卫生器具的构造已有存水弯时，在排水口以下可不设存水弯。

（2）检查口与清扫口－－管道清通时使用

检查口－－是一个带盖板的开口短管。安装在排水立管上，安装高度从地面至检查口中心为1.0m。

清扫口－－一般设在排水横管上，清扫口顶与地面相平。横管始端的清扫口与管道垂直的墙面距离不得小于0.20m。当采用管堵代替清扫口时，为了便于清通和拆装与墙面的净距不得小于0.4m。

埋地管道上的检查口应设在检查井内，检查井直径不得小于0.7m。

（3）通气帽

在通气管顶端应设通气帽，以防止杂物进入管内。

甲型通气帽－－采用20号铁丝编绕成。

乙型通气帽－－采用镀锌铁皮制成。

第二节 建筑给排水工程识图方法

一、建筑给排水工程施工图的识图

给水平面图主要反映的内容：

1）表明用水房间在建筑中的平面位置；

2）表明室外水源接口位置、底层引入管位置以及管道直径等；

3）表明给水管道的主要位置、编号、管径。支管的平面走向、管件及有关平面尺寸等。

4）表明用水器材和设备的位置、型号及安装方式等。

1. 室内给排水管道的图示方法与标注

1）欲省略的管道在适当位置用“S”断开，以示省略。

2）用DN表示管径（公称直径），以“mm”为单位，且一般不予注写。

3）有关管道连接件及配件（如短接、活接头、堵头等）在图中均不标注，弯

头、三通等仅表示相应管子的直径。

2. 室内给排水施工图的识图方法

应按照从水的引入到污水的排出这条主线进行。

识图时，先从目录入手，了解设计说明，根据给排水系统的编号，依照 室外管网→引入管→水表井→干管→支管→配水龙头（或其他用水设备）→卫生洁具→洁具排水管（常设有存水弯）→排水横管→排水立管→排出管→检查井，顺序认真细读。然后将平面图和系统图结合起来，相互对照识图。

（1）平面图识图时应掌握的主要内容和注意事项

1）查明卫生器具、用水设备（开水炉、水加热器等）和升压设备（水泵、水箱等）的类型、数量、安装位置、定位尺寸。卫生器具和设备通常是用图例画出来的，它只能说明器具和设备的类型，而不能具体表示各部分的尺寸及构造，因此在识图时必须结合有关详图或技术资料，搞清楚这些器具和设备的构造、接管方式和尺寸。

2）弄清给水引入管和污水排出管的平面位置、走向、定位尺寸，与室外给排水管网的连接形式、管径及坡度等。

给水引入管上一般都装有阀门，阀门若设在室外阀门井内，在平面图上就能完整地表示出来。这时，可查明阀门的型号及距建筑物的距离。

污水排出管与室外排水总管的连接，是通过检查井来实现的，要了解排出管的长度，即外墙至检查井的距离。排出管在检查井内通常采用管顶平接。

3）查明给排水干管、立管、支管的平面位置与走向、管径尺寸及立管编号。从平面图上可清楚地查明是明装还是暗装，以确定施工方法。

4）消防给水管道要查明消火栓的布置、口径大小及消防箱的形式与位置，消火栓一般装在消防箱内。消防箱底距地面1.10m，有明装、暗装和单门、双门之分，识图时也要注意搞清楚。

5）在给水管道上设置水表时，必须查明水表的型号、安装位置，以及水表前后阀门的设挡情况。

6）对于室内排水管道，还要查明清通设备的布置情况，清扫口和检查口的型号和位置。

7）对于雨水管道，要查明雨水斗的型号及布置情况，并结合详图搞清雨水斗与天沟的连接方式。

（2）系统图识图时应掌握的主要内容和注意事项

1）查明给水管道系统的具体走向，干管的布置方式，管径尺寸及其变化情况，阀门的设置，引入管、干管及各支管的标高。识图时按引入管、干管、立管、支管及用水设备的顺序进行。

2）查明排水管道的具体走向，管路分支情况，管径尺寸与横管坡度，管道各部标高，存水弯形式，清通设备设置情况，弯头及三通的选用等。识图时一般按照卫生器具或排水设备的存水弯、器具排水管、横支管、立管、排出管的顺序进行。为保证水流畅通，根据管道敷设位置往往选用45°弯头和斜三通，在分支管的变径有时不用大小头而用主管变径三通。在识图时应随时根据有关规程和习惯做法将所需支架的数量及规格确定下来，在图上做出标记并做好统计。明装给水管道通常采用管卡、钩钉固定。

（3）详图的识图

包括节点图、大样图、标准图，主要是管道节点、水表、消火栓、水加热器、开水炉、卫生器具、过墙套管、排水设备、管道支架等的安装图。

4. 识图实例

依据工程图纸进行。

第三节 建筑给排水工程施工工艺

一、室内给水系统安装

室内给水管道的安装包括引入管、干管、立管、支管的安装。

1. 敷设形式

2. 室内给水管道设备安装顺序与原则

遵循先地下后地上，先大管后小管，先主管后支管的原则。若管道交叉发生矛盾时，应小管让大管，给水管让排水管，支管让主管。

管道安装具体顺序如下：

3. 室内给水管道的安装

（1）引入管安装

1）直接埋地敷设

通常埋深在当地冰冻线以下。

2）地沟敷设

大孔性土地区应地沟敷设。

3）引入管穿过墙基础的做法

应预留孔洞或预埋钢套管。DN+200，间隙用黏土填实，两端用1：2水泥砂浆封口。

（2）水平干管安装

安装时先装支架，然后铺设。通常采用角钢悬臂式支架，其间距见表。

铺管时，坡度为0.005坡向室外泄水装置。穿墙时应设套管，内填石棉绳。

（3）立管安装

穿楼板应预留孔洞。为便于检修时不影响其他立管正常供水，每根立管上始端应设阀门和活接头各1个。穿楼板时应设套管，内填石棉绳。管卡固定。

（4）支管安装

始端应安装阀门和活接头。坡度0.005，坡向立管或用水点。用托钩或管卡固定。

4. 阀门安装

通常采用闸阀或截止阀，其中DN50以上常用法兰式闸阀；DN50以内常用丝扣式截止阀。

5. 水龙头安装

6. 水表安装

通常设在两个位置：一是装在引入管上，称为进户水表，以计量整个建筑物的用水量；二是装在居住建筑的各户厨房内，称为用户水表。

安装形式分为设旁通管和不设旁通管2种。

7. 水箱

（1）水箱的形状和材料

水箱的形状，有圆形、方形和矩形，也可根据需要设计成其他任意形状。

水箱的材料采用金属（如钢板焊制，但需作防腐处理。有条件时也可用不锈钢板焊制）或非金属（如塑料、玻璃钢及钢筋混凝土等，较耐腐蚀性，在木材多处亦可采用木材）。

（2）水箱的配管

①进水管

②出水管

③溢流管

④泄水管

⑤通气管

⑥水箱信号装置

8. 室内给水管道的压力试验与清洗

室内给水管道安装完毕后应进行水压试验，试验压力标准：生活给水0.6MPa，消防、生产给水0.9MPa。水压试验时，应将水表前的阀门关闭。

生活给水管道在交付使用前必须消毒。热水供应系统竣工后必须进行冲洗。

二、室内排水系统安装

1. 施工顺序：

2. 管件选用

大便器、地漏等大口径排出口的卫生器具，采用P或S形存水弯（材质与其管材材质相同）。洗脸盆、浴盆等小口径排出口的卫生器具，采用玻璃钢S，P形存水弯。90度弯头以两个45度弯头代替。三、四通采用斜式。建筑物高度在6层之内且卫生器具（大便器）较少时，可采用2个45度弯头代替出户大弯。

3. 排水管道安装

（1）排出管安装

通常为埋地铺设，埋深在当地冰冻线以下；排出管安装完毕后，应进行灌水试验，经检验合格后方可回填土。

（2）排水立管安装

排水立管垂直安装，每层楼设角钢支架1个。

（3）透气管安装

应垂直安装。出屋面0.3m。

（4）排水横支管安装

通常底层埋地或地沟铺设，二层及以上多采用悬臂式角钢支架沿墙架空铺设，间距不大于2m。

（5）器具排水管安装

底层为埋地或地沟铺设，二层及以上多采用吊卡架空铺设，吊卡间距不大于2m。

5. 卫生器具

（1）便溺用卫生器具

1）大便器

①坐式大便器

②蹲式大便器

③大便槽

2）小便器

（2） 沐浴用卫生器具

1）洗脸盆

2）盥洗槽

3）浴盆

4）淋浴器

（3）洗涤用卫生器具

1）洗涤盆

2）污水盆（池）

第三章 采暖工程识图与施工工艺

第一节 基础知识

一、采暖系统的组成

二、供暖系统的分类

三、室内热水采暖系统的敷设形式

1. 自然循环上供下回式系统

2. 机械循环上供下回式系统

3. 机械循环下供下回式系统

4. 机械循环中供式系统

5. 高层建筑热水采暖系统的敷设方式

（1）分层式供暖系统

6. 水平式供暖系统

四、采暖系统管材、管件、阀门及采暖设备

1. 管材、管件

通常采用焊接钢管或无缝钢管。

2. 阀门

常用阀门有截止阀、闸阀、蝶阀、止回阀和调节阀等。

3. 散热设备

散热器、暖风机和辐射板。

第二节 识图方法与实例

一、采暖工程图的组成

二、采暖工程土识读方法

识图顺序：先采暖平面图，再对照采暖平面图识读采暖系统图后识读详图。

1. 采暖平面图的识读方法

先底层、中间层、顶层的采暖设备，再由热力入口（热媒入口）起，顺序识读供汽（水）干、立、支管及凝（回）水支、立、干管。

2. 采暖系统图的识读方法

从热力入口（热媒入口）起，沿汽（水）流的方向识读。供汽（水）总管、供汽（水）干管、各供汽（水）立管、各组散热器的供汽（水）支管、各组散热器的凝（回）水支管、各凝（回）水立管、凝（回）水干管、凝（回）水总管。

一、消防设计

医院消防设计应注意的问题有以下几点：

1.高层医院建筑火灾延续时间的取值。

按照《高层民用建筑设计防火规范》高层医院火灾延续时间按2.00h计算。

一些设计将设有住院和门诊、体检，供氧中心等功能的高层综合医院当作是综合楼设计，火灾延续时间按3.00h计算，增加了消防贮水量，增大消防水池的占地面积，造成了浪费。另有一些设计在高层大型医院中设有商业服务网点，商铺和餐厅等非医疗用途功能时，仍当做综合医院设计，火灾延续时间仍按2.00h计算，造成消防贮水量不足，不能满足规范要求。

造成这种现象的主要原因是混淆了“综合楼”和“综合医院”这两个词。按照定义，“综合楼”是指由两种及两种以上用途的楼层组成的公共建筑。“综合医院”是指设置包括大内科、大外科等三科以上，门诊和服务24小时的急诊及正规病床的医院。所以，当高层医院设有住院，门诊、体检等多种综合医疗功能时，是符合“综合医院”的定义的，火灾延续时间应按2.00h取值。当高层医院设有商业服务网点，商铺和餐厅等非医疗用途的楼层时，就应被视为第二种用途，符合“综合楼”的定义，火灾延续时间应按3.00h取值。

2.关于手术室是否设自动喷水灭火系统。

《建筑设计防火规范》规定，任一楼层建筑面积大于1500m2 或总建筑面积大于3000m2 的展览建筑、商店、旅馆建筑、以及医院中同样建筑规模的病房楼、门诊楼、手术部应设置自动喷水灭火系统。手术室是否设喷淋一直有争议，关键就在于手术部和手术室的概念是有所区别的。手术部包含手术室，洗手室，配套护士室、换鞋处、男女更衣室、男女浴厕，消毒敷料和消毒器械贮藏室、清洗室、消毒室、污物室、库房等。手术室是手术的主要操作间，且有大量重要仪器，如在手术室中设置喷头，一旦在手术进行时发生误喷，手术就会中断，甚至会伤及手术中的病人，损坏仪器，造成重大医疗事故。因此，洁净手术室是不应设置喷头的，但应在手术室周边走廊等部位设置隐蔽型喷头阻止火灾时火势的蔓延。

同样不应设置喷头的部位还有贵重仪器室如CT室，直线加速器等，以及ICU（重症加强护理病房），病例档案资料室。自动喷水灭火系统的设置的其中一个重要原则就是不能设置在遇水会发生严重后果的部位，即使是在要求较为严格的一类高层建筑也是一样的，因为一旦误喷发生严重后果，自动喷水灭火系统的设置也就失去意义了。抓住这一原则就能较好地把握自动喷水灭火系统设计在医院消防设计中的应用。

二、给水设计

医院给水设计应注意的问题有以下几点：

洁净手术部内的给水系统应两路进口的设置

根据《医院洁净手术部建筑技术规范》要求：洁净手术部内的给水系统应有两路进口。这是因为洁净手术室内的给水，一是医护人员生活用水，刷手、睛洗手术器具用水，二是用以冲刷墙壁、冲洗地面。供水质量直接影响室内的洁净度，影响到手术的质量。因此洁净手术部供水要不间断，水量和水压要保证，并且水质要可靠。综合医院内给水点众多，给水系管道错综复杂，要求两路进水口的仅是洁净手术部。有些设计仅在综合医院内设置一条供水干管，在手术部之前设两条支管分别从两端接入手术部，这种做法显然是不能保证洁净手术部的不间断供水的。因为一旦供水干管检修或停水，就会使洁净手术部停水，两路进水口形同虚设。笔者也曾遇到一种情况，一幢高层综合医院，给水系统分为高低区，手术部设在低区，为了满足设计规范洁净手术部两路进水口的要求，设计人员除利用低区给水管供水外，还利用高区加压供水管通过减压阀后接入手术部形成两路进水口。从设计上看，这确实可算作两路供，但要注意在洁净手术部两路进水管前设置止回阀，防止一区供水进入另一区。曾有设计进水口漏设止回阀，用户反映高峰用水时高区水压不足甚至停水。这是由于高低区采用不同的给水设备供水，高区供水通过手术洁净部的给水管流到了低区。用水高峰时，低区由于高区的供水补充，时常处于停泵状态，高区供水设备相当于同时供水给高低两区，高区供水当然就不足了。要解决净手术部内的给水系统两路进口的最稳妥的方法就是设置两路供水干管，且应在室外供水环管各自独立接入，两路供水干管最好能每路都能满足另一路检修停水时通过所有用水量，当只设置一路供水干管通过所有用水量时，另一路可以设一条仅满足洁净手术部用水量的进水管，但两路进水管接入手术部用水管前均应设置止回阀，防止仅满足洁净手术部用水量的进水管的水量在另一路供水干管检修时被其它用水点用掉。

关于医疗用水设备和卫生设备对医院给水系统设计的影响

保证最不利楼层最不利用水点的水压是设计供水系统最重要的原则。在综合医院给水系统设计中，最不利用水点的水压要求常和一些医疗用水设备和卫生设备的选用有关。在综合医院中，常设有各种不同用途的医疗用水设备，包括血液透析制水设备，医疗器械消毒清洗设备，手术快速无菌热水制备器，纯水设备等。它们对水源的最低压力都有一定的要求，某些型号和设备甚至要求最低工作压力在0.15MPa以上。一些设计往往忽视了这些设备的用水要求，仅按一般卫生器具的最低用水要求设计给水系统，造成一些医疗设备水压不足，不能正常使用。因此，在设计综合医院时，应详细了解该医院选用了那些医疗用水设备，设在哪个楼层哪个位置，再与其他卫生设备对比，确定最不利用水点水压要求。

另外，卫生设备的选型对给水系统设计也有一定的影响，比如蹲便器，当选用低位冲洗水箱浮球阀时，其最低工作压力为0.05MPa，给水当量为0.50，连接管公称直径15mm。当选用延时自闭式冲洗阀时，其最低工作压力为0.10 -0.15MPa，与选用冲洗水箱浮球阀相比，所需水压就相差了0.05-0.10MPa，相当于一至两层楼层的高度。换言之，假设有一医院，其最不利用水点刚好在一卫生间的蹲便器上，当选用冲洗水箱进水阀时，其水压刚好能满足该点最低工作压力要求，但当选用延时自闭式冲洗阀时，就可能只能满足下一楼层的用水水压要求了。而且，采用延时自闭式冲洗阀时，其给水当量高达6.00，要求的连接管管径为25mm，按设计秒流量计算的给水管段也相应要比采用冲洗水箱浮球阀的大，这些都是应该在给水系统设计时就要考虑的。

三、排水设计

医院排水设计应注意的问题有以下几点：

1. 医院化粪池的设置

化粪池是将生活污水分格沉淀，并对污泥进行厌氧消化的小型污水处理构筑物，它能将粪便等固化物沉淀在池底分解，让上层的水化物体进入管道流走，防止了管道堵塞，给固化物体有充足的时间水解。现有大型综合医院和新建的综合医院一般都设有污水处理站，对医疗污废水进行消毒等处理后才排入市政污水管网。医院卫生间粪水在排入污水处理站之前先经过化粪池处理，化粪池相当于医院污水消毒工艺前的预处理，减轻了医院污水处理站中处理构筑物的运行负荷。按照现行《建筑给水排水设计规范》要求化粪池作为医院污水消毒前的预处理时，化粪池的容积宜按污水在池内停留时间24-36小时计算，污泥清掏周期宜为6-12个月。而普通建筑化粪池污水一般在池内的停留时间为12-24小时，清掏期为3-12个月。

化粪池的容积大小与污水在池内停留时间和清掏周期的取值有直接的关系，按照规范推荐池内停留时间和清掏周期的取值计算所得的化粪池容积要比一般建筑的大得多。综合医院门诊每天接待的病人非常多，再加上住院部的用水，污水量比较大，进一步加大了化粪池的容积。现有很多医院用地非常紧张，较大的化粪池占地面积大，不利于布置。为减少化粪池的容积，医院内宜设污废水分流系统，粪便污水经化粪池处理排至污水处理站，而生活废水，医疗洗涤水不排入化粪池，而直接排至污水处理站。这样通常能减少化粪池容积30%以上，而且由于化粪池粪便污水进水水质变得较为单一，大大改善了化粪池出水水质。

一些设计常常设置大量的粪水井，再串联至一个大型的化粪池，这种设计有一些弊端，首先，整幢建筑只设一个化粪池，必然会令这个化粪池容积相当大，在用地紧张的综合医院周边布置不易。其次，化粪池设置在较长的粪水管段末端会令埋深增大，增加施工难度。最后，由于粪水管段较长，粪水井较多，粪便等固体物容易沉积在井底和管道中，造成管道於塞，增加了管理难度，甚至造成污水溢流至地面，影响环境卫生的情况，这在污废分流的前端管段更是常见。因为前端管道连接的卫生间较少，加上只有粪水排出，单位时间排水量较小，固体物更容易沉积。综上所述，大型综合医院化粪池不宜只集中设置一个，有条件的情况下宜分散设置，力求室内粪便污水以最短距离进入化粪池。

2.排水管和地漏的设置

①根据规范规定，洁净手术室内是不应设置地漏的。地漏应设置在刷手间及卫生器具旁且必须采用带有密闭盖板，排水时其盖板可人工打开，不排水时可密闭的地漏。

②门诊、病房、化验室、实验室等处不在同一房间内的卫生器具不可共用存水弯，若共用存水弯，不同房间之间的受污染空气就可能通过连通的排水管道进入另一房间，造成交叉污染，这对卫生条件要求较高的医疗建筑是不能容忍的。

③住院病房如设有阳台，其地漏排水应排至阳台雨水立管，为防止阳台地漏泛臭，立管底部应采用间接排水。病房一般不会在阳台设置洗衣机，工作人员和病人换洗衣物通常会拿去医院洗衣房同意清洗，无需采用洗衣机地漏。若阳台设有洗手盆，则地漏排水和洗手盆排水应接至污水管，排至污水井。

综合医院的消防和给排水设计和普通公共建筑设计有许多不同点，只有在设计时结合综合医院的特点和现场实际情况，并注意理解规范的要求，才能经济合理地进行设计。

 多年来（有住宅、商住、综合、学校、医院、工厂、市政工程，有砌体、钢筋混凝土、底框砖混等结构)的抗震设计审查，从中发现如下普遍性问题。

(1)缺乏岩土工程勘察资料或资料不全。有的在扩初设计阶段还缺建筑场地岩土工程的勘察资料，有的在扩初设计会审之后就直接进入了施工图设计，有的在规划设计或方案设计会审后就直接进入了施工图设计。无岩土工程勘察资料，设计缺少了必要的依据。

(2)结构的平面布置。外形不规则、不对称、凹凸变化尺度大、形心质心偏心大，同一结构单元内，结构平面形状和刚度不均匀不对称，平面长度过长等。

(3)一个结构单元内采用两种不同的结构受力体系。如一半采用砌体承重，而另一半或局部采用全框架承重或排架承重；底框砖房中一半为底框，而另一半为砖墙落地承重［这种情况常发现在平面纵轴与街道轴线相交的住宅，其底层为商店，设计成一半为底框砖房(有的为二层底框)，而另一半为砖墙落地自承，造成平面刚度和竖向刚度二者都产生突变，对抗震十分不利］。

(4)底框砖房超高超层。如1996年，对在杭设计单位作的一次专题普查，发现有69幢底框砖房超高超层。新项目亦普遍存在此现象，1999年某地块住宅竣工交付使用验收中发现有三幢底框砖房超高超层，甚至有超三层的。

(5)抗震设防标准掌握不当。有一些项目擅自提高了设防标准，按照《建筑抗震设防分类标准(GB 50223-95)》划分应属六度设防的，但设计中提高了一度按七度设防，提高了建筑抗震设防标准，将会增加工程投资；有的项目严格应按七度采取抗震措施的，但设计中又按六度设防，减低了抗震设防标准，不利抗震。

(6)结构的竖向布置。在高层建筑中，竖向体型有过大的外挑和内收，立面收进部分的尺寸比值B1/B不满足≥0.75的要求。

(7)抗震构造柱布置不当。如外墙转角处，大厅四角未设构造柱或构造柱不成对设置；以构造柱代替砖墙承重；山墙与纵墙交接处不设抗震构造柱；过多设置抗震构造柱等。

(8)框架结构砌体填充墙抗震构造措施不到位。砌体外围护墙砌筑在框架柱外又没有设置抗震构造柱，框架间砌体填充墙高度长度超过规范规定要求又没有采取相应构造措施。

(9)结构其他问题。有的底层无横向落地抗震墙，全部为框支或落地墙间距超长；有的仅北侧纵墙落地，南侧全为柱子，造成南北刚度不均；有的底层作汽车库，设计时横墙都落地，但纵墙不落地，变成了纵向框支；还有的底框和内框砌体住宅采用大空间灵活隔断设计，其中几乎很少有纵墙。不少地方都采用钢筋混凝土内柱来承重以代替砖墙承重，实际上将砖混结构 演变为内框架结构，这比底框砖房还不利，因内框砖房的层数、总高度控制比底框砖房更严，因此存在着严重抗震隐患。更为严重的是这种情况并未引起目前大多数结构工程师的重视。

(10)平面布局的刚度不均。抗震设计要求建筑的平、立面布置宜规正、对称，建筑的质量分布和刚度变化宜均匀，否则应考虑其不利影响。但有的平面设计存在严重的不对称：一边进深 大，一边进深小；一边设计大开间，一边为小房间；一边墙落地承重，一边又为柱承重。平面形状采用L、π形不规则平面等，造成了纵向刚度不均，而底层作为汽车库的住宅，一侧为进出车需要，取消全部外纵墙，另一侧不需进出车辆，因而墙直接落地，造成横向刚度不均。这些都对抗震极为不利。

(11)防震缝设置。对于高层建筑存在下列三种情况时，宜设防震缝：①平面各项尺寸超过《钢筋混凝土高层建筑结构设计与施工规程(JGJ 3-91)》中表2.2.3的限值而无加强措施；②房屋有较大错层；③各部分结构的刚度或荷载相差悬殊而又未采取有效措施；但有的竟未采取任何抗震措施又未设防震缝。

(12)墙体局部尺寸限值。在抗震设计规范中对此有专门的限制性规定，这是从宏观上保证砌体房屋安全度的有效措施。但发现有承重窗间墙最小宽度＜1.0m(六度设防)；承重外墙尽端至门窗洞边的最小距离＜1.0m；非承重墙外墙尽端至门窗洞边的最小距离＜1.0m， 甚至只有几十厘米等情况，片面追求开敞明亮却忽视了房屋的抗震安全。

(13)同一结构单元基础形式不同。有关规范、规程中规定了“同业结构单元中不宜部分采用天然地基，部分采用桩基”，“高层建筑在同一结构单元内，不宜采用局部箱形基础”，但发现有高层建筑部分采用桩基，部分又采用天然地基(主要指裙房部分)；同一结构单元内，部分有地下室，部分无地下室的情况。

(14)基础的埋置深度。有关规程明确规定，采用天然地基时基础埋置深度不小于建筑高度的1/12，采用桩基时可不小于建筑高度的1/15，桩的长度不计在埋置深度内。但发现有的设计人员忽视了基础的埋置深度必须满足地基变形和稳定的要求，在选择天然地基时或是桩基时都达不到上述规定的要求。

(15)结构抗震等级掌握不准。有的提高了，而有的又降低了，主要是对场地土类型、结构类型、建筑高度、设防烈度等因素综合评定不准造成。

(16)阁楼问题。其内收外墙不是支撑在墙上，而是支撑在楼板上，又未采取任何其他抗震构造措施。

• 规范/图集名称：《GB38468-2019 室内地坪涂料中有害物质限量》
• 实施日期：2020年7月1日
• 被替标准号：新编规范
• 规范/图集分类：地面规范

GB38468-2019 室内地坪涂料中有害物质限量

内容简介

本标准规定了室内地坪涂料中对人体和环境有害物质容许量涉及的术语和定义、产品分类、要求、测试方法、检验规则和包装标志等内容。

注：室内是指在顶部有遮挡或四周都有遮挡的场所内部，如工业厂房、地下停车场、医院、学校、体育场等场所，是相对于顶部和四周都无遮挡的场所而言。

本标准适用于涂装在水泥砂浆、混凝土、石材、塑胶或钢材等地坪基面上、对地面起装饰盒防护作用，以及其他特殊功能作用（如抗静电、耐腐蚀、防滑等）的以有机聚合物作为主要粘接剂的各类室内用地坪涂料，包括底漆、中涂漆、面漆和罩面漆。

1、结构类型如何选择？

（1）对于高度不超过150米的多高层项目一般都选择采用钢筋混凝土结构；

（2）对于高度超过150米的高层项目则可能会采用钢结构或混凝土结构类型；

（3）对于落后偏远地区的民宅或小工程则可能采用砌体结构类型。

2、结构体系如何选择？

对于钢筋混凝土结构，当房屋高度不超过120米时，一般均为三大常规结构体系——框架结构、剪力墙结构、框架—剪力墙结构。

（1）对于学校、办公楼、会所、医院以及商场等需要较大空间的建筑，

当房屋高度不超过下表时，一般选择框架结构；

当房屋高度超过下表时，一般选择框架-剪力墙结构；

（2） 对于高层住宅、公寓、酒店等隔墙位置固定且空间较小的建筑项目一般选择剪力墙结构。当高层住宅、公寓、酒店项目底部一层或若干层因建筑功能要求（如大厅或商业）需要大空间时，一般采用部分框支剪力墙结构。

（3） 对于高度大于100米的高层写字楼，一般采用框架-核心筒结构。

3、 框架结构合理柱网及其尺寸？

（1）柱网布置应有规律，一般为正交轴网。

（2）普通建筑功能的多层框架结构除个别部位外不宜采用单跨框架，学校、医院等乙类设防建筑以及高层建筑不应采用单跨框架。

（3）仅从结构经济性考虑，低烈度区（6度、7度）且风压小（小于0.4）者宜采用用大柱网（9米左右）；高烈度区（8度及以上）者宜采用中小柱网（4~6米左右）。

（4）一般情况下，柱网尺寸不超过12米；当超过12米时可考虑采用钢结构。

4、 框架结构楼盖形式合理选择？

（1）框架结构楼盖可采用单向主次梁、井字梁、十字梁形式。从结构合理角度考虑次梁的布置应使得单向板板跨为3.0米左右，双向板板跨为4.0米左右。

（2）从建筑功能考虑，一般来说，学校、商场一般采用井字梁、十字梁较多；办公楼、会所、医院一般采用主次梁较多。

5、 框架柱截面合理尺寸确定？

（1）框架结构柱截面通常由轴压比限值控制，一般情况下，柱计算轴压比=轴压比规范限值-0.1较为合适。

（2）除甲方对经济性有特殊要求时，一般情况下，多层框架柱截面尺寸改变不超过2次；高层框架柱截面尺寸改变不超过3次。

（3）柱截面形状一般为矩形（长宽比一般不超过1.5），且柱截面长边平行于结构平面短边方向。

（4）当层数为10层时，方形柱尺寸700~1000mm；当层数为5层时500~800，大柱网取大值，小柱网取小值。

6、 梁截面合理尺寸确定？

（1）在正常荷载情况下，框架梁截面高度可以按L/13估算，单向次梁截面高度可以按L/15估算，双向井字梁截面高度可以按L/18估算。

（2）梁截面宽度可取为梁高的1/3~1/2。

（3）最终梁截面尺寸根据计算结果确定，一般情况下应确保绝大多数梁支座配筋率为1.2~1.6%，不宜超过2.0%，跨中配筋率为0.8~1.2%。

（4）框架梁高度一般为600~800mm，宽度一般为250~350mm；次梁截面高度为500~600mm，宽度一般为200~250mm。

7、楼板合理厚度确定？

（1）在正常荷载及正常跨度范围内，单向板板厚约取h=L/30，双向板板厚约取h=L/38，悬臂板板厚约取h=L/10，并应使得计算配筋接近构造配筋。

（2）实际工程中一般板厚取值为100mm、120mm、150mm较多。

8、悬臂结构设计注意事项？

悬臂结构属于静定结构，安全度较低，因此设计时应适当加大安全储备（实配钢筋比计算配筋增大约30%）。悬臂梁跨度尽量控制在3.5米以内，悬臂板尽量控制在1.2米以内。如超出此范围，应特别注意挠度和裂缝的验算或采用其他结构形式（如设置斜撑等）。

9、框架结构各构件材料用量大致比例？

框架结构由梁板柱构件组成，多层框架结构其材料用量比例大致如下：

混凝土量：梁—约30%，板—约55%，柱—约15%；

钢筋量：梁—约50%，板—约25%，柱—约25%。

因此，设计框架结构时，应注意柱网大小、板厚取值及梁配筋率的控制，确保结构经济合理。

10、混凝土容重一定要大于25吗？

《荷规》规定钢筋混凝土容重为24~25KN/㎡。工程设计中大多数设计单位和审图机构都要求考虑混凝土构件表面抹灰重量而将混凝土容重相应提高，如框架结构或框剪结构取25.5KN/㎡，剪力墙取26KN/㎡。

实际上直接取25KN/㎡也是可以而且是合理的。因为实际梁板、梁柱节点会有一部分重合部分，而软件并未考虑此因素，即梁板及梁柱节点区重复计算了多次重量，这部分重量一般足以抵消构件抹灰重量。

11、风荷载信息中结构基本周期需要考虑填充墙作用而折减吗？

此处结构基本周期主要用于计算风振系数，多数设计单位和审图机构在风荷载信息中填的结构基本周期都是未进行折减的，即直接填入计算周期。

实际按照相关结构理论和规范要求，此处应该填折减后的结构自振周期，因为在风荷载作用下，结构必然处于弹性状态，填充墙肯定没有开裂和破坏，其斜撑作用会使得结构刚度增大，周期减小，因此填入折减后的结构自振周期才是符合实际情况而且是最合理的。但填入未折减的结构自振周期，风振系数是偏大，风荷载也是偏大，对于结构是偏安全的。

12、框架结构平均重度大致规律？

采用轻质砌块的常规框架结构6、7度区平均重度为12~13KN/㎡，8度区为13~14KN/㎡；当内部隔墙少时取低值，当内部隔墙多时取高值。

13、框架结构需要控制哪些整体指标？

需要控制层间位移角、位移比、抗侧刚度比及楼层受剪承载力比，不需要控制周期比。剪重比、刚重比很容易满足规范要求的。

14、框架结构抗侧刚度比及楼层受剪承载力比不满足规范怎么办？

当底部层高较大时，特别容易造成框架结构抗侧刚度比及楼层受剪承载力不满足规范要求。此时，一般可以采用加强层高较大楼层框架柱和框架梁的截面，必要的时候需要改变结构体系，采用框架-剪力墙结构。

单独在底部层高较大楼层处设置剪力墙或斜撑的方法在计算结果上可以解决上述问题，但使得结构体系较为怪异，底部为框剪结构上部为框架，这其实并不妥当，相当于超限工程。

15、水平力的夹角和斜交抗侧力构件方向的附加地震数的区别？

两个参数不同之处

（1）水平了的夹角不仅改变地震作用的方向而且同时还改变风荷载作用的方向；斜交抗侧力构件方向的附加地震方向角仅改变地震作用的方向。

（2）侧向水平力沿整体正交坐标方向作用与沿某夹角方向作用的计算结果应该取其最不利组合来进行构件的设计，但软件中“水平力夹角”参数不能自动取其最不利组合，必须由工程师对计算结果一一比较包络设计。而“斜交抗侧力构件方向的附加地震数”参数是可以自动考虑最不利组合，直接完成构件截面设计。

16、 屋顶构架是否必须满足扭转位移比的要求？

从工程实际分析，对于屋顶构架或高出屋面较多的构筑物，应参与结构整体分析计算，但可适当放宽其扭转位移比限值的要求。

17、框架柱轴压比超限怎么办？

方法有二：（1）加大柱截面；（2）提高柱混凝土强度等级。

18、框架柱计算纵筋较大怎么办？

（1）框架柱一般情况下为构造配筋，若少数框架柱或顶层框架柱可能出现计算配筋（即计算纵筋大于最小配筋率），可调整柱截面形状（X向配筋较大则将柱Y向加长，Y向配筋较大则将柱X向加长）。

（2）如很多框架柱都出现计算配筋，则应考虑在合适的位置设置剪力墙成为框架-剪力墙结构，减小框架部分受力。

19、梁抗弯超筋怎么办？

当建筑允许时优先加大梁高；建筑不允许时加大梁宽；梁截面尺寸无法改变时应调整楼盖梁布置，改变梁的受力状态。

20、梁抗剪超筋怎么办？

如果梁较短且是高烈度区，有效方法是将梁高做小，梁宽做大。

21、梁剪扭超筋怎么办？

一般是由于垂直于该梁的次梁弯矩引起的，有效方法是将该次梁点铰接。

22、框架梁柱节点抗剪超如何解决？

对于高烈度区（8度及其以上地区）框架结构经常容易出现节点抗剪不足的问题，尤其是异形柱结构。解决节点抗剪不足有效的方法有两种：

（1）   把框架梁做宽或者框架梁在节点处水平加腋；

（2）   在合适的位置设置剪力墙成为框架-剪力墙结构，减小框架部分的内力。

23、框架柱纵筋上层比下层大合理吗？

框架柱是压弯构件，上部（尤其是顶层）框架柱一般都是轴压力比较小，弯矩比较大，这是属于大偏心受压状态。大偏心受压状态下轴压力是有利的，即轴压力越大配筋越小，轴压力越小配筋越大。因此在高烈度区或大柱网的情况下就会出现框架柱越到上部楼层柱纵筋越大的现象。

24、梁挠度超限怎么办？

钢筋混凝土受弯构件的挠度应按荷载的准永久组合计算，即不考虑风荷载和地震作用，一般情况下仅考虑1.0恒+0.5活。

（1）   当计算的长期挠度不大于规范限值的1.20倍时，可以用指定施工预起拱值的办法解决，一般施工预起拱值为L/400。

（2）   当计算的长期挠度大于规范限值的1.20倍时，应加大梁高。

25、梁计算裂缝超限怎么办？

钢筋混凝土构件的计算应按荷载的准永久组合计算，即不考虑风荷载和地震作用，一般情况下仅考虑1.0恒+0.5活。容易出现梁计算裂缝超限的情况是：

（1）跨度大于6.0米的简支梁或跨度超过9米的连续梁；

（2）低烈度区跨度大于9.0米且支座配筋率超过2.0%的框架梁；

当计算裂缝不大于规范限值的1.1倍时，可以小直径纵筋减小计算裂缝宽度；

当计算裂缝大于规范限值的1.1倍时，应优先考虑加大梁高。

26、什么是楼板大开洞？

当楼板开洞尺寸大于1个柱网尺寸且洞口尺寸超过对应边长的30%时，一般就可以认为是大开洞。

27、楼板大开洞应采取什么加强措施？

（1）加厚洞口附近（楼板削弱的那个部分）楼板（一般为相邻楼板厚度的1.25倍），配筋率双层双向0.25%；

（2）在洞口周边设置边梁，当不能设置明梁是可以设置暗梁，边梁及暗梁的配筋应加强。边梁的纵筋要放大1.25倍，腰筋应为抗扭腰筋；暗梁宽度可板厚的2~3倍，纵向钢筋配筋率为1.0~1.5%。

（3）计算分析时应在“特殊构件补充定义”中定义为“弹性膜”。

28、梁纵筋有哪些规定和要求？

（1）每排纵筋的摆放的最大根数应满足《砼规》9.2.1条要求；梁纵筋直径不宜小于12mm，选用的梁直径应与梁截面相适应，考虑抗震结构的延性及结构构件的抗裂要求，不宜选用直径很大的钢筋，梁底筋最少根数，当梁宽b≤200时为2，b=250~300时为3，b≥350时为4，当b≥400时应考虑满足箍筋肢距而取相应的最少根数。

（2）梁纵向受拉钢筋的最小配筋率应满足《砼规》11.3.6条的要求；梁端纵向受拉钢筋的配筋率不宜大于2.5%，梁的纵向钢筋的配置，需满足《抗规》6.3.4条第1和第2点要求；

（3）梁端截面底面和顶面纵向钢筋配筋量的比值，应满足《抗规》6.3.3条第2点要求；此条容易因悬挑端上部纵筋伸过支座内侧后，造成内侧梁端截面底面和顶面纵向钢筋配筋量的比值不满足及内侧支座受拉钢筋配筋率大于2%时，不同的抗震等级对应的箍筋最小直径没有增大2mm；

（4）钢筋的直径级差。同一截面内的梁底或面筋(指受力筋)，其直径不宜相差两级，如Ф20可与Ф18, Ф16并用，但Ф22不宜与Ф16并用。

（5）通长筋与架立筋的使用原则：《抗规》6.3.4条

①一、二级框架梁：双肢箍时：拉通两根面筋

四肢箍时：A：拉通二根面筋+架立筋（2Ф12）

B：拉通四根面筋：（二根面筋<1/4座面筋时）

②三、四级框架梁：双肢箍时为2Ф12（与主筋搭接）

四肢箍时为4Ф12（与主筋搭接）

③普通次梁的架立筋根据跨度可为（2Ф10）或（2Ф12）。《砼规》9.2.6条

（6）架立筋的使用根据甲方对经济性有要求时使用，没有要求的情况下，可以根据箍筋的肢数拉通相应的支座钢筋数量，避免使用小直径通长钢筋与支座钢筋绑扎搭接。

（7）梁纵筋尽量控制支座负筋及跨中底筋的钢筋排数不超过2排。一是考虑支座处钢筋太密，混凝土的浇捣不好施工，不易保证质量，二是从经济性的角度。

29、梁箍筋有哪些规定和要求？

（1）梁箍筋加密区配置需满足《抗规》6.3.3条要求，容易违反的地方是一级抗震时箍筋最小直径没有从10开始；加密区箍筋最大间距忽视与梁高的关系，如受建筑条件限制，框架梁梁高为350mm时，箍筋最大间距应满足350/4，取85mm。

（2）梁箍筋非加密区配置需满足沿梁全长的面积配箍率。《砼规》11.3.9条

（3）梁箍筋肢距需满足《抗规》6.3.4条第3点，一般情况下，350mm以下宽度梁两肢箍，350mm及以上宽度4肢箍，800mm及以上6肢箍，不建议使用奇数肢箍；抗震等级为一级时，梁宽尽量不做300mm，以避免使用3肢箍。

30、梁上起柱需要设置附加箍筋和附加吊筋吗？

梁下部或梁截面高度范围作用有集中荷载，不仅限于次梁，还有吊挂荷载、雨蓬钢梁埋件等，此时梁下部混凝土处于拉-拉的受力的复合状态，其合力形成的主拉应力容易导致梁腹板中产生纵向斜裂缝，因此均需设置附加箍筋或吊筋。受力较小时，优先采用附加箍筋；附加箍筋直径应与该处现有箍筋直径一致。受力较大时，可采用附加箍筋和吊筋组合。

当在梁上托柱时，柱轴力直接通过梁上部受压混凝土进行传递，当梁上柱轴力不大时不用验算柱传递的集中荷载对梁所产生的剪切作用，但如果柱所传递的荷载较大（超过两层时），还需在梁中配置相应的吊筋和箍筋，用以提高框架梁的抗剪性能。千万要注意并不是所有的梁上起柱位置都不必附加吊筋和箍筋，而应该根据梁上柱轴力大小来确定。

31、柱纵向钢筋有哪些要求？

（1）柱全部纵向钢筋的配筋率，不应小于《抗规》6.3.7条的规定值；柱的纵向钢筋的配置，需满足《抗规》6.3.8条要求；

（2）柱的纵向受力钢筋直径不宜小于12mm，纵向钢筋净间距不应小于50mm，且不大于300mm，圆柱中纵向钢筋根数不宜少于8根，不宜少于6根，且沿周边均与布置。

32、柱箍筋有哪些要求？

（1）柱箍筋的配置，需满足《抗规》6.3.9条要求；尤其注意柱端箍筋加密区箍筋的最小体积配箍率要求。

（2）梁柱节点核心区箍筋大于柱端加密区箍筋时，需单独指定节点核心区箍筋。柱配筋时，需先判断柱子是否是短柱，如果剪跨比小于等于2，柱箍筋需全高加密。

（3）柱箍筋肢数按下列图形确定：

（4）纵筋根数超过上图中箍筋肢数时，允许纵筋隔一拉一，不需要再增加箍筋肢数，以免核心区箍筋太多影响节点核心区混凝土的浇捣而影响质量。

33、板的受力钢筋有哪些要求？

（1）板的最小配筋率需满足《砼规》8.5.1条要求；

（2）板钢筋的直径通常用的最多是右上方的Φ8和Φ6，一般板面用Φ8，板底钢筋用Φ8或Φ6。钢筋的间距需满足《砼规》9.1.3条要求。常用的受力钢筋的直径从考虑施工方便的角度看，通长采用100、125、150、175、200mm，如果需控制经济性，则根据计算结果选取对应的面积最接近的间距，如板支座处计算结果308mm2，可直接选用Φ8@160。钢筋混凝土板的负弯矩调幅幅度不宜大于20%，《砼规》5.4.3条。

（3）板的受力钢筋的长度需满足《砼规》9.1.4条要求；

普通楼板：负筋采用分离式配筋方式，当跨度≥4.5m时负筋拉通50%；

屋面板：双层双向拉通，支座处可搭配附加短筋，附加短筋长度可取净跨1/5。

34、等高井字梁的交点，是否设置附加箍筋或吊筋？

其吊筋构造要求如何？

绝大多数设计单位做法是在等高井字梁交点的四边每侧构造设置3根附加箍筋。其实如果两向跨度、截面、受力、配筋均相同时，则两方向井字梁从受力上讲没有主次之分，共同受力，此时可以不设置附加箍筋。即使考虑到活荷载不利布置及实际活荷载分布的差异性导致次梁内力存在差异，可以在井字梁每侧附加一道箍筋即可。

35、关于伸缩缝最大间距问题？

（1）当采用有效措施下，一般常规项目伸缩缝最大间距可比规范要求放宽2倍左右。温差叫小地区更是可以放宽。

（2）减小温度应力措施：1顶层、底层、山墙和纵墙端开间等温度变化影响较大的部位提高配筋率，对于剪力墙结构，这些部位的最小构造配筋率为0.25%,实际工程一般在0.3%以上；2顶层加强保温隔热措施，外墙设置外保温层；3现浇结构两端楼板中配置温度筋，配置直径（8）较小、间距较密（150mm）的温度筋，能起到良好的作用。

（3）减小混凝土收缩应力措施：1每30~40m间距留出施工后浇带，带宽800~1000mm；钢筋采用搭接接头，后浇带混凝土宜在45d后浇灌；2采用收缩小的水泥、减少水泥用量、在混凝土中加入适宜的外加剂。

36、隔墙下不布梁如何处理？

楼板上砌有固定隔墙且墙下不设梁时，可采用等效均布荷载作为恒载考虑。双向板可用该墙的线荷载除以与板垂直的跨度进行等效。单向板可用该墙的线荷载除以短跨进行等效。

37、当塔楼建筑组合平面长度较大时，应如何处理？

高层住宅小区中经常会出现组合建筑平面的情况，当建筑组合平面长度较大时，在不影响建筑使用功能和立面的前提下，一般应通过抗震缝将其分分隔成几个长度较小、平面较规则的结构单元。这样不仅使得结构受力简单，而且会较大幅度地降低结构造价。

38、当裙楼平面长度较大时，应如何处理？

高层住宅小区中经常会出现一个大裙楼上部有多个塔楼的情况，在不影响建筑使用功能和立面的前提下，一般宜在裙楼平面多个塔楼间设置抗震缝，避免形成超长大底盘多塔楼结构。这样可使得结构受力简单，结构设计难度降低，而且会降低结构造价。

39、剪力墙布置原则有哪些？

（1）缝凸角必布墙，楼梯、电梯必布墙，墙墙宜对直联合。

（2）剪力墙间距：6度、7度宜6~8米，8度宜3~5米。

（3）剪力墙形状宜双向且简单，优先L形、T形，其次用一字形、C形，偶尔用工形、Z形；

（4）凡是约束边缘构件不能做成高规图7.2.15样式的墙肢都应该尽量少用。

（5）多用普通剪力墙，少用甚至不用短肢剪力墙。

40、剪力墙混凝土等级的经验取值是多少？

（1）对于6、7度设防地区，一般来说结构底部剪力墙混凝土等级为40层C60，30层C50，20层C40。

（2）对于8度设防地区或基本风压大于0.8的地区，，一般来说结构底部剪力墙混凝土等级为40层C50，30层C40，20层C35。

41、剪力墙厚度和长度的经验取值是多少？

（1）剪力墙厚度h与楼层数n关系：6度为h=8n，7度为h=10n，8度为h=12~15n，且h≥200mm。

（2）剪力墙长度L：不超过30层的建筑，6、7度剪力墙长度较短，一般为8.5~12h；8度区剪力墙长度较长，一般为12~20h。

42、是否所有的剪力墙墙段长度都不能大于8米？

（1）一般来说，在一个结构平面中，剪力墙的长度不宜相差过大，通常要求最长剪力墙与多数剪力墙长度相比不应大于2.5。单片剪力墙长度一般不宜大于8米，否则其将吸收过大的地震力，在地震时将首先破坏，对抗震是十分不利的。

（2）当剪力墙围合成筒体时，各片之间互相作用形成一个空间整体，其抗侧刚度和抗侧能力均大幅度提高，因此筒体墙段长度可以大于8米。

43、上下楼层剪力墙长度可以变化吗？

（1）一般情况下，上下楼层改变剪力墙厚度，保持剪力墙长度不变。

（2）当为了保证上下楼层建筑空间净尺寸相同，也可以保持剪力墙厚度不变，改变剪力墙长度。

（3）一般不采用既改变剪力墙厚度又改变剪力墙长度的做法。

44、是否所有的剪力墙墙段长度都不能大于8米？

（1）一般来说，在一个结构平面中，剪力墙的长度不宜相差过大，通常要求最长剪力墙与多数剪力墙长度相比不应大于2.5。单片剪力墙长度一般不宜大于8米，否则其将吸收过大的地震力，在地震时将首先破坏，对抗震是十分不利的。

（2）当剪力墙围合成筒体时，各片之间互相作用形成一个空间整体，其抗侧刚度和抗侧能力均大幅度提高，因此筒体墙段长度可以大于8米。

45、是否可以采用大部分由跨高比大于5的框架梁联系的剪力墙结构？

大部分由跨高比大于5的框架梁联系的剪力墙结构其受力性能类似与框架结构，对抗震性能较差。因此对于层数不多的6、7度设防地区是可以采用的，对于高烈度区则应尽量避免采用。

46、一个方向剪力墙长而多，另一方向剪力墙少而短的结构是否合理？

（1）在长方形平面的酒店、公寓等项目由于建筑要求经常会出现这种结构。这种结构一个方向受力性能解决纯剪力墙，另一个方向呈框剪受力状态，抗震性能不好，宜在墙短而少的方向尽可能布置多剪力墙，宜尽量避免类似结构的出现。

（2）当不可避免时，应注意采取措施提高剪力墙少而短方向的抗震性能，如提高该方向剪力墙及框架梁的抗震等级。

47、剪力墙住宅结构剪重比规律？

层数超过20层的剪力墙住宅结构计算剪重比有如下规律：

（1）6度区计算剪重比通常小于规范要求，但不宜小于规范要求的90%，否则应加强结构抗侧刚度；

（2）7度区计算剪重比宜接近规范要求；

（3）8度区计算剪重比一般为规范要求的1.5~2倍。

48、高层结构自振周期一定要“平动、平动、扭转”吗？

高规仅要求第一扭转为主的振型周期与第一平动为主的振型周期比值小于0.9，并为要求两个方向的第一自振周期与扭转为主的第一振型周期均小于0.9。工程设计是中是允许出现“平动、扭转、平动”的振型，但应注意两个主轴方向的第一平动周期的比值不大于0.8。否则说明两个主轴方向抗侧刚度相差过大，应调整和优化结构布置。

49、高层结构周期比不满足规范要求怎么办？

T=2π(m/k) 1/2，这说明周期的本质是刚度，因此周期比的本质是结构平面抗扭刚度与平动刚度的比值。当周期比不满足规范要求时，说明结构平面抗扭刚度过小或平动刚度过大。解决方法有两种：

（1）当结构抗侧刚度较为合适时，应提高结构抗扭刚度，最有效的方法就是在离刚心最远的地方布置剪力墙或加长剪力墙。

（2）当结构抗侧刚度过大且层间位移角远小于规范限值时，可削弱中间部位剪力墙或核心筒以降低平动刚度。

（3）需要注意的时，应谨慎采用将核心筒弱化成离散单独墙肢的办法，因为核心筒具有高效的抗震能力。

50、  连梁的抗震等级怎么确定？

连梁是剪力墙的组成部分，无论连梁跨高比是否小于5，其抗震等级均与其相连的剪力墙相同。当连梁跨高比大于5时，宜按框架梁设计，箍筋不必全长加密。

51、连梁的输入方式？

连梁是剪力墙设计中的关键。连梁跨高比对结构整体刚度和结构抗震性能具有决定性的作用，连梁跨高比宜控制在2.5~5.0。跨高比大于5的连梁应按梁输入计算分析，跨高比小于2.5的连梁宜按剪力墙开洞输入计算分析，跨高比在2.5~5.0的连梁应根据工程情况判断采用合适方式输入计算。

52、剪力墙结构平均重度的经验数据？

工程设计中最常见的高层剪力墙住宅项目（采用轻质隔墙材料），其平均重度规律一般如下：

（1）6度设防地区：20层为13.0KN/㎡；30层为14.0KN/㎡；40层为15.0KN/㎡；

（2）7度设防地区：20层为14.0KN/㎡；30层为15.0KN/㎡；40层为16.0KN/㎡；

（3）8度设防地区：20层为15.0KN/㎡；30层为16.0KN/㎡；40层为17.0KN/㎡；

户型较小，隔墙较多时平均重度将偏大；户型较大，隔墙较少时平均重度将偏小。

若SATWE计算结果中平均重度与上述规律相差超过10%时，应到PMCAD“②平面荷载显示校核”仔细校核荷载输入是否正确。当计算结果中平均重度偏大时，一般可能是荷载输入偏大或重复输入线荷载；当计算结果中平均重度偏小时，一般可能是荷载输入遗漏。

53、高层住宅框剪结构，地震作用下的楼层最大值层间位移角X方向1/2900，Y方向1/1900是否满足要求？

从位移角数值看，说明X、Y向的刚度不等且差别较大，宜按照规范控制结构在两个主轴方向的动力特性宜相近，一般控制到两个方向相差20%以内。宜进行结构布置调整。

54、什么是短肢剪力墙？

（1）《高规》7.1.8条注1规定“短肢剪力墙是指截面厚度不大于300mm（小于或等于300mm）、各肢截面高度与厚度之比的最大值大于4但不大于8的剪力墙；”。例如200X1500就属于短肢剪力墙，但200X1650就是一般剪力墙，而墙厚大于300的剪力墙350X1750则属于一般剪力墙。

（2）必须注意《高规》7.1.8条条文说明规定“对于L形、T形、十字形剪力墙，必须是各肢的肢长与截面厚度之比最大值大于4且不大于8时，才划分为短肢剪力墙”。例如L形一个墙肢长厚比大于8，另一个墙肢长厚比小于8应属于一般剪力墙。

（3）此外，《高规》7.1.8条条文说明还规定“对于采用刚度较大的连梁与墙肢形成的开洞剪力墙，不宜按单独墙肢判断墙肢其是否属于短肢剪力墙”。

55、框架-剪力墙的倾覆力矩的合适范围是多少？

要使得框架-剪力墙成为具有二道防线的有机组合结构体系，就应该合理布置布置和设计剪力墙和框架，使得刚度特征值处于合理范围1~2.5 。根据相关研究和设计实践，当刚度特征值处于合理范围1~ 2.5 时 ，地震作用下最大楼层位移角的楼层高度约为0.6H 左右，对于20 层高的建筑框架部分承受的倾覆弯矩为40% 左右，对于30 层高的建筑框架部分承受的倾覆弯矩为30% 左右，对于40 层高的建筑框架部分承受的倾覆弯矩为20% 左右，此时框架-剪力墙设计最为合理、协同工作最有效，结构造价最为经济。

56、部分框支剪力墙中框支框架承担的倾覆力矩比值是看“规定水平力框架柱及短肢墙地震倾覆力矩百分比(抗规)”对应的数据吗？

不是

部分框支剪力墙中上部剪力墙的剪力通过转换层变化为框支柱的轴力，因此，框支框架承担的倾覆力矩比值是看“规定水平力框架柱及短肢墙地震倾覆力矩百分比(轴力方式)”。如果按抗规模式计算的倾覆力矩进行判断将会得出错误的结论，对结构安全造成重大隐患。

57、部分框支剪力墙转换层上一层剪力墙老是超筋怎么办？

在部分框支剪力墙结构中经常会出现转换层上一层剪力墙老是超筋的情况，而且一般都是水平筋超，也就是抗剪超。其根本原因是由于PKPM中框支梁采用梁单元模拟，上部剪力墙采用墙元模拟，梁单元与墙单元的连接情况与实际情况不符造成的。真实情况是转换层上一层剪力墙水平剪力比计算结果要小很多，因此PKPM的计算结果是不太合理的。解决办法有两种：

（1）   采用墙元模拟框支梁，即框支柱和框支梁用剪力墙开洞的方式生成。

（2）   框支梁仍然用梁单元模拟，但将转换层分成两层建模。如转换层层高6米，框支梁2米高，则将其分为一个5层高的转换层+（0.5框支梁梁高=1.0米）的上部标准层，上部标准层计算结果以转换层上第二层计算结果为准。

58、独立基础一般采用锥形基础还是阶梯形基础？

锥形独基和阶梯形独基在实际工程中均有做的。锥形基础支模工作量小，施工方便，但对混凝土塌落度控制要求较严格。阶梯形独基支模工作量较大，但对混凝土塌落度控制要求较松，混凝土浇筑质量更有保证，因此阶梯形独基应用范围更大。

59、阶梯形独立基础最小配筋率如何计算？

可以按最危险截面控制最小配筋率。一个设计合理的阶梯形独立基础一般都是第一阶最危险（长高比一般为2），因此当设计合理的阶梯形独基可按第一阶截面控制最小配筋率，而不必按全截面控制。

60、筏板合理厚度如何取值？

（1）一般按50mm每层估算一个筏板厚度，其实这只是一个传说。筏板厚度与柱网间距、楼层数量关系最大，其次与地基承载力有关。一般来说柱网越大、楼层数越多，筏板厚度越大。

（2）根据老庄研究，对于20层以上的高层剪力墙结构，6、7度可按50mm每层估算，8 度区可按35mm每层估算；对于框剪结构或框架-核心筒结构，可按50~60mm每层估算。局部竖向构件处冲切不满足规范要求时可采用局部加厚筏板或设置柱墩等措施处理。

61、筏板沉降如何计算？

筏板基础沉降计算应按勘察报告输入地质资料，并采用单向压缩分层总和法-弹性解修正模型进行计算。需要注意的计算沉降调整系数需要根据工程经验进行合理取值，一般土质较差时可取0.5，土质较好时可取0.2。

62、筏板基础要否进行裂缝验算，筏板最小配筋率是0.15%还是0.2%？

一般情况下筏板基础不需要进行裂缝验算。原因是筏板基础类似与独立基础，都属于与地基土紧密接触的板，筏板和独基板都受到地基土摩擦力的有效约束，是属于压弯构件而非纯弯构件。因此筏板基础和独基一样，不必进行裂缝验算，且最小配筋率可以按0.15%取值。

通风空调的工程主要涉及到空调通风制冷系统、机房系统、日常防排烟及送排风系统、空调净化及除尘系统等多个部分。在人民对生活品质的要求不断提升和高层物的不断崛起的过程中，居住环境中对于通风空调设计的要求也在不断地出现新的变化。这也就是通风空调系统投资成本越来越高的一个主要原因。比如，在超高层的公用内，通风空调投资比例可能已经占到了7%，一些公益性的体育及图书馆等，通风空调投资比例占到了总投资的10%，医院通风空调投资比例占到了12%，高级酒店及宾馆投资比例占到了15%。通风空调投资成本已经占到了建筑项目总的重要地位。作为的人员，必须在保证通风空调实际的效果基础上，对编审工作加以足够的重视，文章结合实际的预算编审工作经验，就通风空调的预算编审的重要关键点进行分析。

1编审要以对图纸的了解为基础

在预算编审之前，首要需要拿到最终的图纸进行了解，对设计中的说明，图例，材料设备表等进行掌握。对于管材，阀等材质和连接方式等影响清单开设及套价的信息进行标记。同时对保温材料的质量，空调所用的排水管的材料等进行相关的参数和性能记录。然后结合施工图纸的详细了解进行施工分析，空调通风系统从组成上来看，主要包括用于制冷的机房空调主机，末端水处理系统，送风及排风系统，排烟机加压送风系统等是否完备。然后将系统图纸与实际的平面结构进行结合，确定其中各相关设备的位置和技术参数，是否存在于系统图之间存在差距的地方。对于有缺漏或者误差的地方要及时的于设计单位，业主单位进行沟通，避免对后期的计量计价工作带来影响。最后，对整个通风空调系统的设计标准和施工进行熟悉，确保施工图纸能够为工程量的准确提供足够的依据和基础

2各分部的编审要遵循基本的统一标准

在不同环节的工程量清单编制过程中，需要始终把握四个基本的统一编制标准，即：统一编码规则、统一的项目命名规则、统一的计量单位、统一的工程量清单模式。以这几个统一原则，再加上前期已经进行的总体工程量计算核算结果和施工图纸涉及到的具体技术来着手工程量清单的具体规划。在进行预算项目编制过程中，所参照的必须是最新的清单标准来进行。清单编制结束进入定额套价，预算定额是以单位工程结构上小号的劳动力、材料和机械数量为标准，是进行建筑产品价格计算的基础和依据。预算定额还是一种具有法定数量和金额的计价定额，不能随意提高。为此，造价人员必须对预算定额熟知，能够对定额的各项规定十分明确，从而才能保障工程量清单列项不会出现漏洞和重复现象。

3编审中要特别重视工程量相关计算工作

在进行通风空调施工中所涉及的工程量主要有：空调主机、空调风柜、水阀水泵等水处理环节、冷却水塔、冷冻冷凝水管、排风排烟、消声及静压、保温施工等等，这些环节的工程量能否进行准确的计算，最终结果将会对整体预算编审质量产生很大的影响。但在进行工程量准确计算方式的考虑方面，需要从以下几个方面来加以控制：①紧紧围绕图纸，并熟悉图纸上涉及到的尺寸、数量等要求，实际设计中提供的数量可以用来当作参考；②加强对通风空调施工涉及工程量的计算规则掌握和了解，特别是清单工程量及定额工程量的计算规则。熟练掌握风管展开面积及孔、其它相关口径和面积的准确计算。同时严格按照图纸施工要求，对一些涉及长度的计算也必须准确的进行掌握，特别是风管的长度要严格参照以图纸中心线长度要求，其中特别要注意变径、弯头及三通管、天圆地方的管件长度计算。管件的长度计算中需要排除部件占用长度，风管展开面积的计算中要将排风管及管口的重叠部分面积加以排除。设计人员在进行计划规范中对于工程量的计算时，将施工损耗量加上，实际这个工程量已经在安装定额中包含，所以会导致了工程计量的重复；③要对图纸相关的说明，设计及施工规范等机型熟悉，因为很多在平面图上的工程量，可能只是在设计说明中进加以备注。对于比较常用的冷冻水管和风机盘管，一般采取不锈钢的金属软管或者胶紫铜管来进行连接，当超度超过一定范围时，就要通过不锈钢材料的伸缩节来进行辅助设置。穿越楼板的管道也需要进行防水套的设置。吊顶内的排烟风管必须进行妥善的保温及隔热处置。风管转弯及变径处还需要倒流叶片的辅助设计等。在这些方面如果缺乏经验的话，很容易会发生漏记。

4注重主要设备的型号及价格选择

通风空调施工中主要用到的设备有空调主机及风柜、冷却塔、风机盘管等。这些设备的价格是比较昂贵的，其经济成本占到了该专业的约6～7成。因此设备价格也成为的主要决定因素。设备选择方面，必须首先看重厂家出厂是的标准参数配置。当厂家标配的冷却塔进/出水温设置在32/37℃时，设计的冷却塔进/出水温应该在30/35℃。价格就要高出常规的水温冷却塔近6成。另一个制约设备成本的因素就是所选设备的质地。比如，空调风管常用镀锌钢板风管或者是酚醛钢板复合风管材质，酚醛钢板复合风管相对镀锌钢板风管具有更好的绝热性能，且没有外保温材料搭配，安装维修都非常方便，重量也轻，属于消声环保新材料，且还具有非常有事的价格。最后，对于不同品牌的设备来说，也会对工程造价产生很大的影响。空调设备一般为合资品牌和国产知名品牌，虽然同等品牌价格差距较小，但是国产和合资品牌可能存在较大的价格差距。一般大型的空调设备需求主要以采购合资品牌空调为主，但当前基于空调的综合价格的比价信息平台，所以在进行预算编制的时候，可以根据厂家的报价采取一个平均价格作为预算单价进行编制。

5进行所有费用的计取及汇总分析

通风空调的预算编制理论上是需要对工程设计的所用费用全都列入预算编制范围内，这其中占比较重的主要费用其中主要包括安装施工费、系统调试费、脚手架搭设费用及各项税费等。可以按照项目实际情况进行计费的确定、当建筑高度超过6层或者20层的高层建筑还需要增加高层建筑增加费用。在管内竖井及封闭天棚施工的增加费，高度超过6m的超高部分工程增加费等。对于每项费用的具体取费标准，要以当地管理部的正规文件和固定为主执行。最后通过汇总形成工程的单方造价，或者也可以按照每吨的造价来进行分析。最终经过对比分析得出最终通风空调的合理价格。并对价格过高或者过低的成因要进行分析的同时给出合理化的建议。

6结束语

总而言之，通风工程的工程预算编制，需要专业的造价人员进行编制。编审必须结合实际图纸，实际工程需求为原则进行。最终结果要以文件的性质进行输出。同时作为专业的预算编审人员，还必须注意每次造价先进经验的总结和归纳，使得将来的造价预算编制水平得以提升。

在我们绘制完楼梯后，我们会对楼梯的扶栏、栏杆、支柱、扶手、等构件样式进行修改以方便我们的需求，但是有时候我们也需要在楼梯靠墙处创建扶手(例如医院的楼梯以及一些公共建筑的楼梯)，而扶手当然也是需要支撑的，我们今天来讲讲如何创建扶手支撑族。

楼梯支撑族样式

打开Revit族样板，点击“公制扶手支撑”样板，先修改文件名为“扶手木支撑”，更改最大备份数为1，样板中有“把手间距”参照平面，添加一些参照平面，标注尺寸并给定参数“固定盘厚度”，“固定盘直径”，通过拉伸命令，设置拾取参照平面，并转到立面视图中

在-前立面-视图中为拉伸的圆添加参数，给定为“连接杆半径”并将创建好的拉伸切换至平面视图中将连接杆锁定在参照平面上。

通过创建“旋转”命令,在参照标高中绘制“边界线”并拾取轴线，将创建的拉伸锁定在参照平面上。

将创建好的扶手支撑族载入到项目中，选中需要更改的扶栏，通过Tab键选择“扶手类型”，更改支座族类型，并添加材质。

一、系统类型

1. 湿式系统指准工作状态时配水管道内充满用于启动系统的有压水的闭式系统。

2. 干式系统指准工作状态时配水管道内充满用于启动系统的有压气体的闭式系统。

3. 预作用系统指准工作状态时配水管道内不充水，发生火灾时由火灾自动报警系统、充气管道上的压力开关联锁控制预作用装置和启动消防水泵，向配水管道供水的闭式系统。

4. 重复启闭预作用系统指能在扑灭火灾后自动关阀、复燃时再次开阀喷水的预作用系统。

5. 雨淋系统指由开式洒水喷头、雨淋报警阀组等组成，发生火灾时由火灾自动报警系统或传动管控制，自动开启雨淋报警阀组和启动消防水泵，用于灭火的开式系统。

6. 水幕系统指由开式洒水喷头或水幕喷头、雨淋报警阀组或感温雨淋报警阀等组成，用于防火分隔或防护冷却的开式系统。

7. 防火分隔水幕指由开式洒水喷头或水幕喷头、雨淋报警阀组或感温雨淋报警阀等组成，发生火灾时密集喷洒形成水墙或水帘的水幕系统。

8. 防护冷却水幕指由水幕喷头、雨淋报警阀组或感温雨淋报警阀等组成，发生火灾时用于冷却防火卷帘、防火玻璃墙等防火分隔设施的水幕系统。

9. 防护冷却系统指由闭式洒水喷头、湿式报警阀组等组成，发生火灾时用于冷却防火卷帘、防火玻璃墙等防火分隔设施的闭式系统。

二、工作原理

1. 湿式系统由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成，管道内始终充满有压水。湿式系统必须安装在全年不结冰及不会出现过热危险的场所内，该系统在喷头动作后立即喷水，其灭火成功率高于干式系统。

2. 干式系统在准工作状态时配水管道内充有压气体，因此使用场所不受环境温度的限制。与湿式系统的区别在于，干式系统采用干式报警阀组，并设置保持配水管道内气压的充气设施。该系统适用于有冰冻危险或环境温度有可能超过70℃、使管道内的充水汽化升压的场所。干式系统的缺点是发生火灾时，配水管道必须经过排水充气过程，因此延迟了开始喷水的时间，对于可能发生蔓延速度较快火灾的场所，不适合采用此种系统。

3. 重复启闭预作用系统与常规预作用系统的不同之处，在于其采用了一种既可输出火警信号又可在环境恢复常温时输出灭火信号的感温探测器。当其感应到环境温度超出预定值时，报警并启动消防水泵和打开具有复位功能的雨淋报警阀，为配水管道充水，并在喷头动作后喷水灭火。喷水过程中，当火场温度恢复至常温时，探测器发出关停系统的信号，在按设定条件延迟喷水一段时间后，关闭雨淋报警阀停止喷水。若火灾复燃、温度再次升高时，系统则再次启动，直至彻底灭火。

4. 雨淋系统采用开式洒水喷头和雨淋报警阀组，由火灾自动报警系统或传动管联动雨淋报警阀和消防水泵，使与雨淋报警阀连接的开式喷头同时喷水。雨淋系统通常安装在发生火灾时火势发展迅猛、蔓延迅速的场所，如舞台等。

5. 水幕系统用于挡烟阻火和冷却分隔物。系统组成的特点是采用开式洒水喷头或水幕喷头，控制供水通断的阀门可根据防火需要采用雨淋报警阀组或人工操作的通用阀门，小型水幕可用感温雨淋报警阀控制。水幕系统包括防火分隔水幕和防护冷却水幕两种类型。防火分隔水幕利用密集喷洒形成的水墙或水帘阻火挡烟而起到防火分隔作用，防护冷却水幕则利用水的冷却作用，配合防火卷帘等分隔物进行防火分隔。

6. 防护冷却系统，该系统在系统组成上与湿式系统基本一致，但其主要与防火卷帘、防火玻璃墙等防火分隔设施配合使用，通过对防火分隔设施的防护冷却，起到防火分隔功能。

三、适用场所

1. 自动喷水灭火系统选型应根据设置场所的建筑特征、环境条件和火灾特点等选择相应的开式或闭式系统。露天场所不宜采用闭式系统。

2. 环境温度不低于4℃且不高于70℃的场所，应采用湿式系统。

3. 环境温度低于4℃或高于70℃的场所，应采用干式系统。

4. 系统处于准工作状态时严禁误喷的场所、系统处于准工作状态时严禁管道充水、用于替代干式系统的场所应采用预作用系统。

5. 灭火后必须及时停止喷水的场所，应采用重复启闭预作用系统。

6. 具有下列条件之一的场所，应采用雨淋系统：

1）火灾的水平蔓延速度快、闭式洒水喷头的开放不能及时使喷水有效覆盖着火区域的场所。

2）设置场所的净空高度超过规范规定，且必须迅速扑救初期火灾的场所。

3）火灾危险等级为严重危险级Ⅱ级的场所。

四、设置场所

1. 除另有规定和不宜用水保护或灭火的场所外，下列厂房或生产部位应设置自动灭火系统，并宜采用自动喷水灭火系统：

1）不小于50000纱锭的棉纺厂的开包、清花车间，不小于5000锭的麻纺厂的分级、梳麻车间，火柴厂的烤梗、筛选部位。

2）占地面积大于1500㎡或总建筑面积大于3000㎡的单、多层制鞋、制衣、玩具及电子等类似生产的厂房。

3）占地面积大于1500㎡的木器厂房。

4）泡沫塑料厂的预发、成型、切片、压花部位。

5）高层乙、丙类厂房。

6）建筑面积大于500㎡的地下或半地下丙类厂房。

2. 除另有规定和不宜用水保护或灭火的仓库外，下列仓库应设置自动灭火系统，并宜采用自动喷水灭火系统：

1）每座占地面积大于1000㎡的棉、毛、丝、麻、化纤、毛皮及其制品的仓库。单层占地面积不大于2000㎡的棉花库房，可不设置自动喷水灭火系统。

2）每座占地面积大于600㎡的火柴仓库。

3）邮政建筑内建筑面积大于500㎡的空邮袋库。

4）可燃、难燃物品的高架仓库和高层仓库。

5）设计温度高于0℃的高架冷库，设计温度高于0℃且每个防火分区建筑面积大于1500㎡的非高架冷库。

6）总建筑面积大于500㎡的可燃物品地下仓库。

7）每座占地面积大于1500㎡或总建筑面积大于3000㎡的其他单层或多层丙类物品仓库。

3. 除另有规定和不宜用水保护或灭火的场所外，下列高层民用建筑或场所应设置自动灭火系统，并宜采用自动喷水灭火系统：

1）一类高层公共建筑（除游泳池、溜冰场外）及其地下、半地下室。

2）二类高层公共建筑及其地下、半地下室的公共活动用房、走道、办公室和旅馆的客房、可燃物品库房、自动扶梯底部。

3）高层民用建筑内的歌舞娱乐放映游艺场所。

4）建筑高度大于100m的住宅建筑。

4. 除另有规定和不宜用水保护或灭火的场所外，下列单、多层民用建筑或场所应设置自动灭火系统，并宜采用自动喷水灭火系统：

1）特等、甲等剧场，超过1500个座位的其他等级的剧场，超过2000个座位的会堂或礼堂，超过3000个座位的体育馆，超过5000人的体育场的室内人员休息室与器材间等。

2）任一层建筑面积大于1500㎡或总建筑面积大于3000㎡的展览、商店、餐饮和旅馆建筑以及医院中同样建筑规模的病房楼、门诊楼和手术部。

3）设置送回风道（管）的集中空气调节系统且总建筑面积大于3000㎡的办公建筑等。

4）藏书量超过50万册的图书馆。

5）大、中型幼儿园，老年人照料设施。

6）总建筑面积大于500㎡的地下或半地下商店。

7）设置在地下或半地下或地上四层及以上楼层的歌舞娱乐放映游艺场所（除游泳场所外），设置在首层、二层和三层且任一层建筑面积大于300㎡的地上歌舞娱乐放映游艺场所（除游泳场所外）。

5. 建筑内的会议厅、多功能厅等人员密集的场所设置在高层建筑内时，应设置火灾自动报警系统和自动喷水灭火系统等自动灭火系统。

6. 剧场、电影院、礼堂设置在高层建筑内时，应设置火灾自动报警系统及自动喷水灭火系统等自动灭火系统。

五、火灾危险等级

多高层钢筋混凝土结构最困惑的系列问题及其解决办法之一

1、结构类型如何选择？

解释：（1）对于高度不超过150米的多高层项目一般都选择采用钢筋混凝土结构；

（2）对于高度超过150米的高层项目则可能会采用钢结构或混凝土结构类型；

（3）对于落后偏远地区的民宅或小工程则可能采用砌体结构类型。

2、结构体系如何选择？

解释：对于钢筋混凝土结构，当房屋高度不超过120米时，一般均为三大常规结构体系——框架结构、剪力墙结构、框架—剪力墙结构。

（1）    对于学校、办公楼、会所、医院以及商场等需要较大空间的建筑，

当房屋高度不超过下表时，一般选择框架结构；

当房屋高度超过下表时，一般选择框架-剪力墙结构；

（2）    对于高层住宅、公寓、酒店等隔墙位置固定且空间较小的建筑项目一般选择剪力墙结构。当高层住宅、公寓、酒店项目底部一层或若干层因建筑功能要求（如大厅或商业）需要大空间时，一般采用部分框支剪力墙结构。

（3）    对于高度大于100米的高层写字楼，一般采用框架-核心筒结构。

3、广州地区某40米高的办公楼采用框架结构体系合理吗？

解释：不合理。7度区框架结构经济适用高度为30米，超过30米较多时应在合适的位置（如楼梯、电梯、辅助用房）布置剪力墙，形成框架-剪力墙结构体系。这样子剪力墙承受大部分水平力，大大减小框架部分受力，从而可以减小框架柱、框架梁的截面和配筋，使得结构整体更加经济合理。

多高层钢筋混凝土结构最困惑的系列问题及其解决办法之二

1、 框架结构合理柱网及其尺寸？

解释：（1）柱网布置应有规律，一般为正交轴网。

（2）普通建筑功能的多层框架结构除个别部位外不宜采用单跨框架，学校、医院等乙类设防建筑以及高层建筑不应采用单跨框架。

（3）仅从结构经济性考虑，低烈度区（6度、7度）且风压小（小于0.4）者宜采用用大柱网（9米左右）；高烈度区（8度及以上）者宜采用中小柱网（4~6米左右）。

（4）一般情况下，柱网尺寸不超过12米；当超过12米时可考虑采用钢结构。

2、 框架结构材料合理选择？

解释：（1）混凝土：多层框架柱混凝土强度等级可取C25、C30，高层框架柱混凝土强度等级可取C35、C40。梁混凝土强度等级可取C25、C30。

（2）钢筋：一般情况下梁、板、柱钢筋采用HRB400，梁纵筋可用HRB500。

3、 框架结构楼盖形式合理选择？

解释：（1）框架结构楼盖可采用单向主次梁、井字梁、十字梁形式。从结构合理角度考虑次梁的布置应使得单向板板跨为3.0米左右，双向板板跨为4.0米左右。

（2）从建筑功能考虑，一般来说，学校、商场一般采用井字梁、十字梁较多；办公楼、会所、医院一般采用主次梁较多。

多高层钢筋混凝土结构最困惑的系列问题及其解决办法之三

1、 框架柱截面合理尺寸确定？

解释：（1）框架结构柱截面通常由轴压比限值控制，一般情况下，柱计算轴压比=轴压比规范限值-0.1较为合适。

（2）除甲方对经济性有特殊要求时，一般情况下，多层框架柱截面尺寸改变不超过2次；高层框架柱截面尺寸改变不超过3次。

（3）柱截面形状一般为矩形（长宽比一般不超过1.5），且柱截面长边平行于结构平面短边方向。

（4）当层数为10层时，方形柱尺寸700~1000mm；当层数为5层时500~800，大柱网取大值，小柱网取小值。

2、 梁截面合理尺寸确定？

解释：（1）在正常荷载情况下，框架梁截面高度可以按L/13估算，单向次梁截面高度可以按L/15估算，双向井字梁截面高度可以按L/18估算。

（2）梁截面宽度可取为梁高的1/3~1/2。

（3）最终梁截面尺寸根据计算结果确定，一般情况下应确保绝大多数梁支座配筋率为1.2~1.6%，不宜超过2.0%，跨中配筋率为0.8~1.2%。

（4）框架梁高度一般为600~800mm，宽度一般为250~350mm；次梁截面高度为500~600mm，宽度一般为200~250mm。

多高层钢筋混凝土结构最困惑的系列问题及其解决办法之四

1、楼板合理厚度确定？

解释：（1）在正常荷载及正常跨度范围内，单向板板厚约取h=L/30，双向板板厚约取h=L/38，悬臂板板厚约取h=L/10，并应使得计算配筋接近构造配筋。

（2）实际工程中一般板厚取值为100mm、120mm、150mm较多。

2、悬臂结构设计注意事项？

解释：悬臂结构属于静定结构，安全度较低，因此设计时应适当加大安全储备（实配钢筋比计算配筋增大约30%）。悬臂梁跨度尽量控制在3.5米以内，悬臂板尽量控制在1.2米以内。如超出此范围，应特别注意挠度和裂缝的验算或采用其他结构形式（如设置斜撑等）。

3、框架结构各构件材料用量大致比例？

解释：框架结构由梁板柱构件组成，多层框架结构其材料用量比例大致如下：

  混凝土量：梁—约30%，板—约55%，柱—约15%；

  钢筋量：梁—约50%，板—约25%，柱—约25%。

因此，设计框架结构时，应注意柱网大小、板厚取值及梁配筋率的控制，确保结构经济合理。

多高层钢筋混凝土结构最困惑的系列问题及其解决办法之五

1、混凝土容重一定要大于25吗？

解释：《荷规》规定钢筋混凝土容重为24~25KN/㎡。工程设计中大多数设计单位和审图机构都要求考虑混凝土构件表面抹灰重量而将混凝土容重相应提高，如框架结构或框剪结构取25.5KN/㎡，剪力墙取26KN/㎡。

实际上直接取25KN/㎡也是可以而且是合理的。因为实际梁板、梁柱节点会有一部分重合部分，而软件并未考虑此因素，即梁板及梁柱节点区重复计算了多次重量，这部分重量一般足以抵消构件抹灰重量。

2、风荷载信息中结构基本周期需要考虑填充墙作用而折减吗？

解释：此处结构基本周期主要用于计算风振系数，多数设计单位和审图机构在风荷载信息中填的结构基本周期都是未进行折减的，即直接填入计算周期。

实际按照相关结构理论和规范要求，此处应该填折减后的结构自振周期，因为在风荷载作用下，结构必然处于弹性状态，填充墙肯定没有开裂和破坏，其斜撑作用会使得结构刚度增大，周期减小，因此填入折减后的结构自振周期才是符合实际情况而且是最合理的。但填入未折减的结构自振周期，风振系数是偏大，风荷载也是偏大，对于结构是偏安全的。

多高层钢筋混凝土结构最困惑的系列问题及其解决办法之六

1、框架结构平均重度大致规律？

解释：采用轻质砌块的常规框架结构6、7度区平均重度为12~13KN/㎡，8度区为13~14KN/㎡；当内部隔墙少时取低值，当内部隔墙多时取高值。

2、框架结构需要控制哪些整体指标？

解释：需要控制层间位移角、位移比、抗侧刚度比及楼层受剪承载力比，不需要控制周期比。剪重比、刚重比很容易满足规范要求的。

3、框架结构抗侧刚度比及楼层受剪承载力比不满足规范怎么办？

解释：当底部层高较大时，特别容易造成框架结构抗侧刚度比及楼层受剪承载力不满足规范要求。此时，一般可以采用加强层高较大楼层框架柱和框架梁的截面，必要的时候需要改变结构体系，采用框架-剪力墙结构。

单独在底部层高较大楼层处设置剪力墙或斜撑的方法在计算结果上可以解决上述问题，但使得结构体系较为怪异，底部为框剪结构上部为框架，这其实并不妥当，相当于超限工程。

多高层钢筋混凝土结构最困惑的系列问题及其解决办法之七

1、水平力的夹角和斜交抗侧力构件方向的附加地震数的区别？

解释：两个参数不同之处

（1）水平了的夹角不仅改变地震作用的方向而且同时还改变风荷载作用的方向；斜交抗侧力构件方向的附加地震方向角仅改变地震作用的方向。

（2）侧向水平力沿整体正交坐标方向作用与沿某夹角方向作用的计算结果应该取其最不利组合来进行构件的设计，但软件中“水平力夹角”参数不能自动取其最不利组合，必须由工程师对计算结果一一比较包络设计。而“斜交抗侧力构件方向的附加地震数”参数是可以自动考虑最不利组合，直接完成构件截面设计。

2、 屋顶构架是否必须满足扭转位移比的要求？

解释：从工程实际分析，对于屋顶构架或高出屋面较多的构筑物，应参与结构整体分析计算，但可适当放宽其扭转位移比限值的要求。

多高层钢筋混凝土结构最困惑的系列问题及其解决办法之八

1、框架柱轴压比超限怎么办？

解释：方法有二：（1）加大柱截面；（2）提高柱混凝土强度等级。

2、框架柱计算纵筋较大怎么办？

解释：（1）框架柱一般情况下为构造配筋，若少数框架柱或顶层框架柱可能出现计算配筋（即计算纵筋大于最小配筋率），可调整柱截面形状（X向配筋较大则将柱Y向加长，Y向配筋较大则将柱X向加长）。

（2）如很多框架柱都出现计算配筋，则应考虑在合适的位置设置剪力墙成为框架-剪力墙结构，减小框架部分受力。

3、梁抗弯超筋怎么办？

解释：当建筑允许时优先加大梁高；建筑不允许时加大梁宽；梁截面尺寸无法改变时应调整楼盖梁布置，改变梁的受力状态。

多高层钢筋混凝土结构最困惑的系列问题及其解决办法之九

1、梁抗剪超筋怎么办？

解释：如果梁较短且是高烈度区，有效方法是将梁高做小，梁宽做大。

2、梁剪扭超筋怎么办？

解释：一般是由于垂直于该梁的次梁弯矩引起的，有效方法是将该次梁点铰接。

3、框架梁柱节点抗剪超如何解决？

解释：对于高烈度区（8度及其以上地区）框架结构经常容易出现节点抗剪不足的问题，尤其是异形柱结构。解决节点抗剪不足有效的方法有两种：

（1）   把框架梁做宽或者框架梁在节点处水平加腋；

（2）   在合适的位置设置剪力墙成为框架-剪力墙结构，减小框架部分的内力。

多高层钢筋混凝土结构最困惑的系列问题及其解决办法之十

1、框架柱纵筋上层比下层大合理吗？

解释：框架柱是压弯构件，上部（尤其是顶层）框架柱一般都是轴压力比较小，弯矩比较大，这是属于大偏心受压状态。大偏心受压状态下轴压力是有利的，即轴压力越大配筋越小，轴压力越小配筋越大。因此在高烈度区或大柱网的情况下就会出现框架柱越到上部楼层柱纵筋越大的现象。

2、梁挠度超限怎么办？

解释：钢筋混凝土受弯构件的挠度应按荷载的准永久组合计算，即不考虑风荷载和地震作用，一般情况下仅考虑1.0恒+0.5活。

（1）   当计算的长期挠度不大于规范限值的1.20倍时，可以用指定施工预起拱值的办法解决，一般施工预起拱值为L/400。

（2）   当计算的长期挠度大于规范限值的1.20倍时，应加大梁高。

多高层钢筋混凝土结构最困惑的系列问题及其解决办法之十一

1、梁计算裂缝超限怎么办？

解释：钢筋混凝土构件的计算应按荷载的准永久组合计算，即不考虑风荷载和地震作用，一般情况下仅考虑1.0恒+0.5活。容易出现梁计算裂缝超限的情况是：

（1）跨度大于6.0米的简支梁或跨度超过9米的连续梁；

（2）低烈度区跨度大于9.0米且支座配筋率超过2.0%的框架梁；

当计算裂缝不大于规范限值的1.1倍时，可以小直径纵筋减小计算裂缝宽度；

当计算裂缝大于规范限值的1.1倍时，应优先考虑加大梁高。

2、什么是楼板大开洞？

解释：当楼板开洞尺寸大于1个柱网尺寸且洞口尺寸超过对应边长的30%时，一般就可以认为是大开洞。

3、楼板大开洞应采取什么加强措施？

解释：（1）加厚洞口附近（楼板削弱的那个部分）楼板（一般为相邻楼板厚度的1.25倍），配筋率双层双向0.25%；

（2）在洞口周边设置边梁，当不能设置明梁是可以设置暗梁，边梁及暗梁的配筋应加强。边梁的纵筋要放大1.25倍，腰筋应为抗扭腰筋；暗梁宽度可板厚的2~3倍，纵向钢筋配筋率为1.0~1.5%。

（3）计算分析时应在“特殊构件补充定义”中定义为“弹性膜”。

多高层钢筋混凝土结构最困惑的系列问题及其解决办法之十二

1、梁纵筋有哪些规定和要求？

解释：（1）每排纵筋的摆放的最大根数应满足《砼规》9.2.1条要求；梁纵筋直径不宜小于12mm，选用的梁直径应与梁截面相适应，考虑抗震结构的延性及结构构件的抗裂要求，不宜选用直径很大的钢筋，梁底筋最少根数，当梁宽b≤200时为2，b=250~300时为3，b≥350时为4，当b≥400时应考虑满足箍筋肢距而取相应的最少根数。

  （2）梁纵向受拉钢筋的最小配筋率应满足《砼规》11.3.6条的要求；梁端纵向受拉钢筋的配筋率不宜大于2.5%，梁的纵向钢筋的配置，需满足《抗规》6.3.4条第1和第2点要求；

  （3）梁端截面底面和顶面纵向钢筋配筋量的比值，应满足《抗规》6.3.3条第2点要求；此条容易因悬挑端上部纵筋伸过支座内侧后，造成内侧梁端截面底面和顶面纵向钢筋配筋量的比值不满足及内侧支座受拉钢筋配筋率大于2%时，不同的抗震等级对应的箍筋最小直径没有增大2mm；

（4）钢筋的直径级差。同一截面内的梁底或面筋(指受力筋)，其直径不宜相差两级，如Ф20可与Ф18, Ф16并用，但Ф22不宜与Ф16并用。

（5）通长筋与架立筋的使用原则：《抗规》6.3.4条

①一、二级框架梁：双肢箍时：拉通两根面筋

            四肢箍时：A：拉通二根面筋+架立筋（2Ф12）

                      B：拉通四根面筋：（二根面筋<1/4座面筋时）

②三、四级框架梁：双肢箍时为2Ф12（与主筋搭接）

            四肢箍时为4Ф12（与主筋搭接）

③普通次梁的架立筋根据跨度可为（2Ф10）或（2Ф12）。《砼规》9.2.6条

（6）架立筋的使用根据甲方对经济性有要求时使用，没有要求的情况下，可以根据箍筋的肢数拉通相应的支座钢筋数量，避免使用小直径通长钢筋与支座钢筋绑扎搭接。

（7）梁纵筋尽量控制支座负筋及跨中底筋的钢筋排数不超过2排。一是考虑支座处钢筋太密，混凝土的浇捣不好施工，不易保证质量，二是从经济性的角度。

多高层钢筋混凝土结构最困惑的系列问题及其解决办法之十三

1、梁箍筋有哪些规定和要求？

解释：（1）梁箍筋加密区配置需满足《抗规》6.3.3条要求，容易违反的地方是一级抗震时箍筋最小直径没有从10开始；加密区箍筋最大间距忽视与梁高的关系，如受建筑条件限制，框架梁梁高为350mm时，箍筋最大间距应满足350/4，取85mm。

  （2）梁箍筋非加密区配置需满足沿梁全长的面积配箍率。《砼规》11.3.9条

（3）梁箍筋肢距需满足《抗规》6.3.4条第3点，一般情况下，350mm以下宽度梁两肢箍，350mm及以上宽度4肢箍，800mm及以上6肢箍，不建议使用奇数肢箍；抗震等级为一级时，梁宽尽量不做300mm，以避免使用3肢箍。

2、梁上起柱需要设置附加箍筋和附加吊筋吗？

解释：梁下部或梁截面高度范围作用有集中荷载，不仅限于次梁，还有吊挂荷载、雨蓬钢梁埋件等，此时梁下部混凝土处于拉-拉的受力的复合状态，其合力形成的主拉应力容易导致梁腹板中产生纵向斜裂缝，因此均需设置附加箍筋或吊筋。受力较小时，优先采用附加箍筋；附加箍筋直径应与该处现有箍筋直径一致。受力较大时，可采用附加箍筋和吊筋组合。

当在梁上托柱时，柱轴力直接通过梁上部受压混凝土进行传递，当梁上柱轴力不大时不用验算柱传递的集中荷载对梁所产生的剪切作用，但如果柱所传递的荷载较大（超过两层时），还需在梁中配置相应的吊筋和箍筋，用以提高框架梁的抗剪性能。千万要注意并不是所有的梁上起柱位置都不必附加吊筋和箍筋，而应该根据梁上柱轴力大小来确定。

多高层钢筋混凝土结构最困惑的系列问题及其解决办法之十四

1.柱纵向钢筋有哪些要求？

解释：（1）柱全部纵向钢筋的配筋率，不应小于《抗规》6.3.7条的规定值；柱的纵向钢筋的配置，需满足《抗规》6.3.8条要求；

（2）柱的纵向受力钢筋直径不宜小于12mm，纵向钢筋净间距不应小于50mm，且不大于300mm，圆柱中纵向钢筋根数不宜少于8根，不宜少于6根，且沿周边均与布置。

2.柱箍筋有哪些要求？

解释：（1）柱箍筋的配置，需满足《抗规》6.3.9条要求；尤其注意柱端箍筋加密区箍筋的最小体积配箍率要求。

（2）梁柱节点核心区箍筋大于柱端加密区箍筋时，需单独指定节点核心区箍筋。柱配筋时，需先判断柱子是否是短柱，如果剪跨比小于等于2，柱箍筋需全高加密。

（3）柱箍筋肢数按下列图形确定：

2.柱箍筋有哪些要求？

（4）纵筋根数超过上图中箍筋肢数时，允许纵筋隔一拉一，不需要再增加箍筋肢数，以免核心区箍筋太多影响节点核心区混凝土的浇捣而影响质量。

多高层钢筋混凝土结构最困惑的系列问题及其解决办法之十五

1.板的受力钢筋有哪些要求？

解释（1）板的最小配筋率需满足《砼规》8.5.1条要求；

（2）板钢筋的直径通常用的最多是右上方的Φ8和Φ6，一般板面用Φ8，板底钢筋用Φ8或Φ6。钢筋的间距需满足《砼规》9.1.3条要求。常用的受力钢筋的直径从考虑施工方便的角度看，通长采用100、125、150、175、200mm，如果需控制经济性，则根据计算结果选取对应的面积最接近的间距，如板支座处计算结果308mm2，可直接选用Φ8@160。钢筋混凝土板的负弯矩调幅幅度不宜大于20%，《砼规》5.4.3条。

（3）板的受力钢筋的长度需满足《砼规》9.1.4条要求；

普通楼板：负筋采用分离式配筋方式，当跨度≥4.5m时负筋拉通50%；

屋面板：双层双向拉通，支座处可搭配附加短筋，附加短筋长度可取净跨1/5。

2.等高井字梁的交点，是否设置附加箍筋或吊筋？

其吊筋构造要求如何？

解释：江湖中绝大多数设计单位做法是在等高井字梁交点的四边每侧构造设置3根附加箍筋。其实如果两向跨度、截面、受力、配筋均相同时，则两方向井字梁从受力上讲没有主次之分，共同受力，此时可以不设置附加箍筋。即使考虑到活荷载不利布置及实际活荷载分布的差异性导致次梁内力存在差异，可以在井字梁每侧附加一道箍筋即可。

多高层钢筋混凝土结构最困惑的系列问题及其解决办法之十六

1、关于伸缩缝最大间距问题？

解释：（1）当采用有效措施下，一般常规项目伸缩缝最大间距可比规范要求放宽2倍左右。温差叫小地区更是可以放宽。

（2）减小温度应力措施：1顶层、底层、山墙和纵墙端开间等温度变化影响较大的部位提高配筋率，对于剪力墙结构，这些部位的最小构造配筋率为0.25%,实际工程一般在0.3%以上；2顶层加强保温隔热措施，外墙设置外保温层；3现浇结构两端楼板中配置温度筋，配置直径（8）较小、间距较密（150mm）的温度筋，能起到良好的作用。

（3）减小混凝土收缩应力措施：1每30~40m间距留出施工后浇带，带宽800~1000mm；钢筋采用搭接接头，后浇带混凝土宜在45d后浇灌；2采用收缩小的水泥、减少水泥用量、在混凝土中加入适宜的外加剂。

2、隔墙下不布梁如何处理？

解释：楼板上砌有固定隔墙且墙下不设梁时，可采用等效均布荷载作为恒载考虑。双向板可用该墙的线荷载除以与板垂直的跨度进行等效。单向板可用该墙的线荷载除以短跨进行等效

多高层钢筋混凝土结构最困惑的系列问题及其解决办法之十七

1、当塔楼建筑组合平面长度较大时，应如何处理？

解释：高层住宅小区中经常会出现组合建筑平面的情况，当建筑组合平面长度较大时，在不影响建筑使用功能和立面的前提下，一般应通过抗震缝将其分分隔成几个长度较小、平面较规则的结构单元。这样不仅使得结构受力简单，而且会较大幅度地降低结构造价。

2、当裙楼平面长度较大时，应如何处理？

解释：高层住宅小区中经常会出现一个大裙楼上部有多个塔楼的情况，在不影响建筑使用功能和立面的前提下，一般宜在裙楼平面多个塔楼间设置抗震缝，避免形成超长大底盘多塔楼结构。这样可使得结构受力简单，结构设计难度降低，而且会降低结构造价。

3、剪力墙布置原则有哪些？

解释：（1）缝凸角必布墙，楼梯、电梯必布墙，墙墙宜对直联合。

（2）剪力墙间距：6度、7度宜6~8米，8度宜3~5米。

（3）剪力墙形状宜双向且简单，优先L形、T形，其次用一字形、C形，偶尔用工形、Z形；

（4）凡是约束边缘构件不能做成高规图7.2.15样式的墙肢都应该尽量少用。

（5）多用普通剪力墙，少用甚至不用短肢剪力墙。

多高层钢筋混凝土结构最困惑的系列问题及其解决办法之十八

1、剪力墙混凝土等级的经验取值是多少？

解释：（1）对于6、7度设防地区，一般来说结构底部剪力墙混凝土等级为40层C60，30层C50，20层C40。

（2）对于8度设防地区或基本风压大于0.8的地区，，一般来说结构底部剪力墙混凝土等级为40层C50，30层C40，20层C35。

2、剪力墙厚度和长度的经验取值是多少？

解释：（1）剪力墙厚度h与楼层数n关系：6度为h=8n，7度为h=10n，8度为h=12~15n，且h≥200mm。

（2）剪力墙长度L：不超过30层的建筑，6、7度剪力墙长度较短，一般为8.5~12h；8度区剪力墙长度较长，一般为12~20h。

3、是否所有的剪力墙墙段长度都不能大于8米？

解释：（1）一般来说，在一个结构平面中，剪力墙的长度不宜相差过大，通常要求最长剪力墙与多数剪力墙长度相比不应大于2.5。单片剪力墙长度一般不宜大于8米，否则其将吸收过大的地震力，在地震时将首先破坏，对抗震是十分不利的。

  （2）当剪力墙围合成筒体时，各片之间互相作用形成一个空间整体，其抗侧刚度和抗侧能力均大幅度提高，因此筒体墙段长度可以大于8米。

多高层钢筋混凝土结构最困惑的系列问题及其解决办法之十九

1、上下楼层剪力墙长度可以变化吗？

解释：（1）一般情况下，上下楼层改变剪力墙厚度，保持剪力墙长度不变。

（2）当为了保证上下楼层建筑空间净尺寸相同，也可以保持剪力墙厚度不变，改变剪力墙长度。

（3）一般不采用既改变剪力墙厚度又改变剪力墙长度的做法。

2、是否所有的剪力墙墙段长度都不能大于8米？

解释：（1）一般来说，在一个结构平面中，剪力墙的长度不宜相差过大，通常要求最长剪力墙与多数剪力墙长度相比不应大于2.5。单片剪力墙长度一般不宜大于8米，否则其将吸收过大的地震力，在地震时将首先破坏，对抗震是十分不利的。

  （2）当剪力墙围合成筒体时，各片之间互相作用形成一个空间整体，其抗侧刚度和抗侧能力均大幅度提高，因此筒体墙段长度可以大于8米。

3、是否可以采用大部分由跨高比大于5的框架梁联系的剪力墙结构？

解释：大部分由跨高比大于5的框架梁联系的剪力墙结构其受力性能类似与框架结构，对抗震性能较差。因此对于层数不多的6、7度设防地区是可以采用的，对于高烈度区则应尽量避免采用。

多高层钢筋混凝土结构最困惑的系列问题及其解决办法之二十

1、一个方向剪力墙长而多，另一方向剪力墙少而短的结构是否合理？

解释：（1）在长方形平面的酒店、公寓等项目由于建筑要求经常会出现这种结构。这种结构一个方向受力性能解决纯剪力墙，另一个方向呈框剪受力状态，抗震性能不好，宜在墙短而少的方向尽可能布置多剪力墙，宜尽量避免类似结构的出现。

  （2）当不可避免时，应注意采取措施提高剪力墙少而短方向的抗震性能，如提高该方向剪力墙及框架梁的抗震等级。

2、剪力墙住宅结构剪重比规律？

解释：层数超过20层的剪力墙住宅结构计算剪重比有如下规律：

（1）6度区计算剪重比通常小于规范要求，但不宜小于规范要求的90%，否则应加强结构抗侧刚度；

（2）7度区计算剪重比宜接近规范要求；

（3）8度区计算剪重比一般为规范要求的1.5~2倍。

多高层钢筋混凝土结构最困惑的系列问题及其解决办法之二十一

1、高层结构自振周期一定要“平动、平动、扭转”吗？

解释：高规仅要求第一扭转为主的振型周期与第一平动为主的振型周期比值小于0.9，并为要求两个方向的第一自振周期与扭转为主的第一振型周期均小于0.9。工程设计是中是允许出现“平动、扭转、平动”的振型，但应注意两个主轴方向的第一平动周期的比值不大于0.8。否则说明两个主轴方向抗侧刚度相差过大，应调整和优化结构布置。

2、高层结构周期比不满足规范要求怎么办？

解释:T=2π(m/k) 1/2，这说明周期的本质是刚度，因此周期比的本质是结构平面抗扭刚度与平动刚度的比值。当周期比不满足规范要求时，说明结构平面抗扭刚度过小或平动刚度过大。解决方法有两种：

（1）   当结构抗侧刚度较为合适时，应提高结构抗扭刚度，最有效的方法就是在离刚心最远的地方布置剪力墙或加长剪力墙。

（2）   当结构抗侧刚度过大且层间位移角远小于规范限值时，可削弱中间部位剪力墙或核心筒以降低平动刚度。

（3）   需要注意的时，应谨慎采用将核心筒弱化成离散单独墙肢的办法，因为核心筒具有高效的抗震能力。

多高层钢筋混凝土结构最困惑的系列问题及其解决办法之二十二

1、  连梁的抗震等级怎么确定？

解释：连梁是剪力墙的组成部分，无论连梁跨高比是否小于5，其抗震等级均与其相连的剪力墙相同。当连梁跨高比大于5时，宜按框架梁设计，箍筋不必全长加密。

2、连梁的输入方式？

解释：连梁是剪力墙设计中的关键。连梁跨高比对结构整体刚度和结构抗震性能具有决定性的作用，连梁跨高比宜控制在2.5~5.0。跨高比大于5的连梁应按梁输入计算分析，跨高比小于2.5的连梁宜按剪力墙开洞输入计算分析，跨高比在2.5~5.0的连梁应根据工程情况判断采用合适方式输入计算。

多高层钢筋混凝土结构最困惑的系列问题及其解决办法之二十三

1、剪力墙结构平均重度的经验数据？

解释：工程设计中最常见的高层剪力墙住宅项目（采用轻质隔墙材料），其平均重度规律一般如下：

（1）6度设防地区：20层为13.0KN/㎡；30层为14.0KN/㎡；40层为15.0KN/㎡；

（2）7度设防地区：20层为14.0KN/㎡；30层为15.0KN/㎡；40层为16.0KN/㎡；

（3）8度设防地区：20层为15.0KN/㎡；30层为16.0KN/㎡；40层为17.0KN/㎡；

户型较小，隔墙较多时平均重度将偏大；户型较大，隔墙较少时平均重度将偏小。

  若SATWE计算结果中平均重度与上述规律相差超过10%时，应到PMCAD“②平面荷载显示校核”仔细校核荷载输入是否正确。当计算结果中平均重度偏大时，一般可能是荷载输入偏大或重复输入线荷载；当计算结果中平均重度偏小时，一般可能是荷载输入遗漏。

2、高层住宅框剪结构，地震作用下的楼层最大值层间位移角X方向1/2900，Y方向1/1900是否满足要求？

解释：从位移角数值看，说明X、Y向的刚度不等且差别较大，宜按照规范控制结构在两个主轴方向的动力特性宜相近，一般控制到两个方向相差20%以内。宜进行结构布置调整。

多高层钢筋混凝土结构最困惑的系列问题及其解决办法之二十四

什么是短肢剪力墙？

解释：（1）《高规》7.1.8条注1规定“短肢剪力墙是指截面厚度不大于300mm（小于或等于300mm）、各肢截面高度与厚度之比的最大值大于4但不大于8的剪力墙；”。例如200X1500就属于短肢剪力墙，但200X1650就是一般剪力墙，而墙厚大于300的剪力墙350X1750则属于一般剪力墙。

（2）必须注意《高规》7.1.8条条文说明规定“对于L形、T形、十字形剪力墙，必须是各肢的肢长与截面厚度之比最大值大于4且不大于8时，才划分为短肢剪力墙”。例如L形一个墙肢长厚比大于8，另一个墙肢长厚比小于8应属于一般剪力墙。

 （3）此外，《高规》7.1.8条条文说明还规定“对于采用刚度较大的连梁与墙肢形成的开洞剪力墙，不宜按单独墙肢判断墙肢其是否属于短肢剪力墙”。此处刚度较大的连梁是指梁高，跨高比的连梁《北京院结构技术措施》规定“有翼墙相连的短肢墙（翼墙长度不小于翼墙厚度的5倍）也可不作为短肢剪力墙”，例如L形剪力墙，若两个方向的墙长与墙厚之比均为5~8，则该剪力墙仍然可以按照一般剪力墙进行设计。但《高规》类似含义的规定，设计时该意见可仅供参考。

多高层钢筋混凝土结构最困惑的系列问题及其解决办法之二十五

框架-剪力墙的倾覆力矩的合适范围是多少？

1、框架-剪力墙的倾覆力矩的合适范围是多少？

解释：要使得框架-剪力墙成为具有二道防线的有机组合结构体系，就应该合理布置布置和设计剪力墙和框架，使得刚度特征值处于合理范围1~2.5 。根据相关研究和设计实践，当刚度特征值处于合理范围1~ 2.5 时 ，地震作用下最大楼层位移角的楼层高度约为0.6H 左右，对于20 层高的建筑框架部分承受的倾覆弯矩为40% 左右，对于30 层高的建筑框架部分承受的倾覆弯矩为30% 左右，对于40 层高的建筑框架部分承受的倾覆弯矩为20% 左右，此时框架-剪力墙设计最为合理、协同工作最有效，结构造价最为经济。

2、部分框支剪力墙中框支框架承担的倾覆力矩比值是看“规定水平力框架柱及短肢墙地震倾覆力矩百分比(抗规)”对应的数据吗？

解释：不是。

部分框支剪力墙中上部剪力墙的剪力通过转换层变化为框支柱的轴力，因此，框支框架承担的倾覆力矩比值是看“规定水平力框架柱及短肢墙地震倾覆力矩百分比(轴力方式)”。如果按抗规模式计算的倾覆力矩进行判断将会得出错误的结论，对结构安全造成重大隐患。

多高层钢筋混凝土结构最困惑的系列问题及其解决办法之二十六

1、部分框支剪力墙转换层上一层剪力墙老是超筋怎么办？

解释：在部分框支剪力墙结构中经常会出现转换层上一层剪力墙老是超筋的情况，而且一般都是水平筋超，也就是抗剪超。其根本原因是由于PKPM中框支梁采用梁单元模拟，上部剪力墙采用墙元模拟，梁单元与墙单元的连接情况与实际情况不符造成的。真实情况是转换层上一层剪力墙水平剪力比计算结果要小很多，因此PKPM的计算结果是不太合理的。解决办法有两种：

（1）   采用墙元模拟框支梁，即框支柱和框支梁用剪力墙开洞的方式生成。

（2）   框支梁仍然用梁单元模拟，但将转换层分成两层建模。如转换层层高6米，框支梁2米高，则将其分为一个5层高的转换层+（0.5框支梁梁高=1.0米）的上部标准层，上部标准层计算结果以转换层上第二层计算结果为准。

2、如何根据上部结构和地质情况快速选择基础类型？

解释：地面下5米以内（无地下室）或底板底处土的地基承载力特征值（可考虑深宽修正）与结构总平均重度

之间关系对基础选型影响很大，一般规律如下：

（1）若可采用独立基础；

（2）若，可采用条形基础；

（3）若可采用筏板基础；

（4）若，应采用桩基础或进行地基处理后采用筏板基础。

多高层钢筋混凝土结构最困惑的系列问题及其解决办法之二十七

1、独立基础一般采用锥形基础还是阶梯形基础？

解释：锥形独基和阶梯形独基在实际工程中均有做的。锥形基础支模工作量小，施工方便，但对混凝土塌落度控制要求较严格。阶梯形独基支模工作量较大，但对混凝土塌落度控制要求较松，混凝土浇筑质量更有保证，因此阶梯形独基应用范围更大。

2、阶梯形独立基础最小配筋率如何计算？

解释：可以按最危险截面控制最小配筋率。一个设计合理的阶梯形独立基础一般都是第一阶最危险（长高比一般为2），因此当设计合理的阶梯形独基可按第一阶截面控制最小配筋率，而不必按全截面控制。

多高层钢筋混凝土结构最困惑的系列问题及其解决办法之二十八

1、筏板合理厚度如何取值？

解释：（1）江湖中一般按50mm每层估算一个筏板厚度，其实这只是一个传说。筏板厚度与柱网间距、楼层数量关系最大，其次与地基承载力有关。一般来说柱网越大、楼层数越多，筏板厚度越大。

（2）根据老庄研究，对于20层以上的高层剪力墙结构，6、7度可按50mm每层估算，8 度区可按35mm每层估算；对于框剪结构或框架-核心筒结构，可按50~60mm每层估算。局部竖向构件处冲切不满足规范要求时可采用局部加厚筏板或设置柱墩等措施处理。

2、筏板基础中很多剪力墙JCCAD不能进行冲切验算怎么办？

解释：关于筏板冲切验算，规范仅规定框架柱和核心筒必须进行验算，对于普通剪力墙冲切是没有规定的，这不是规范的疏忽。在同一工程中，如果框架柱、核心筒及短肢剪力墙的冲切都满足规范要求，那么普通剪力墙肯定是满足规范要求的。如果一定要出普通剪力墙的冲切计算书，可以采用工具箱中筏板冲切进行，按等周长的原则将剪力墙等效成形状类似的矩形柱进行验算即可。

多高层钢筋混凝土结构最困惑的系列问题及其解决办法之二十九

1、筏板沉降如何计算？

解释：筏板基础沉降计算应按勘察报告输入地质资料，并采用单向压缩分层总和法-弹性解修正模型进行计算。需要注意的计算沉降调整系数需要根据工程经验进行合理取值，一般土质较差时可取0.5，土质较好时可取0.2。

2、筏板基础要否进行裂缝验算，筏板最小配筋率是0.15%还是0.2%？

解释：一般情况下筏板基础不需要进行裂缝验算。原因是筏板基础类似与独立基础，都属于与地基土紧密接触的板，筏板和独基板都受到地基土摩擦力的有效约束，是属于压弯构件而非纯弯构件。因此筏板基础和独基一样，不必进行裂缝验算，且最小配筋率可以按0.15%取值。

 一、安全性，适用性，耐久性概括成为可靠性

1）安全性～承载能力极限状态～控制结构不能出现失稳倒塌破坏～强度要求；

2）结构适用性～正常使用极限状态～要求控制变形、振幅、裂缝～刚度要求；

3）控制变形的因素4个：荷载、跨度、材料特性、截面尺寸；

4）混凝土结构耐久性的要求-混凝土最低强度等级，结构为50年的混凝土在IA，IB，IC的环境中混凝土最小强度等级C25、C30、C35；

5）钢筋的混凝土最小保护层厚度：钢筋的最小保护层厚度不能小于纵向受力钢筋的直径；大截面混凝土墩柱在加大保护层厚度前提下，混凝土强度等级最多可降低2级，但不能低于C25(100年)和C20(50年)，混凝土强度降低一级，保护层厚度增加5mm，混凝土强度降低二级，保护层厚度增加10mm。

二、可靠度的评定：安全性，适用性，耐久性，抗灾害能力评定

1）结构可靠度是可靠性的定量表示；

2）荷载分项系数，荷载值乘以大于1的系数；

3）材料分项系数，材料抗力值除以大于1的系数；

4）不同安全等级的结构用安全系数调整。

三、压杆稳定的概念4个因素

1）截面成正比、长度成反比、材料成正比、支点固定方式；当两端固定0.5L，一端固定一端铰支0.7L，两端铰支1L，一端固定一端自由2L；

2）长细比系数小于1。

四、力的平衡计算

任何物体在力的平衡状态下，物体处于静止或者匀速运动下，∑X=0，∑Y=0，∑M=0；弯矩图的判断-根据结构受外力的不同，计算结构的弯矩图剪力图；受集中荷载时弯矩图为斜线，剪力图为直线；受均布荷载时弯矩图为曲线，剪力图为斜线。

五、抗震的概念

1）危害较大的地震为构造地震，震级M>5的地震为破坏性地震；烈度分12个等级；基本烈度的意义，该地区发生的地震超过基本烈度的概率为10%；

2）抗震设防3个目标：小震不坏，中震可修，大震不倒；

3）结构构件的刚度大受力大，刚度越大的地方越易受破坏；地震力的大小与建筑质量的大小成正比，选轻质高强的材料抗震性能好；

4）钢筋混凝土结构体系的抗震性能：筒体>剪力墙>框架-剪力墙>框架；框架结构柱顶的震害大于柱底，柱与梁交接处震害严重，角柱震害大于一般柱，短柱震害大于一般柱；填充墙与框架交接处，柱，梁端部0.5M箍筋加密；

5）砌体房屋抗震措施：

a.角部和内外墙交接处加构造柱，构造柱240*180，主筋4*Φ12，箍筋Φ6，马牙槎，基础±0以下500mm；

b.刚度发生突变的点最易发生破坏，在楼板与墙交接处加圈梁；

c.加强墙体的连接；

d.楼梯间处要加强整体性，楼梯间每层休息平台加圈梁，楼梯间角部加构造柱；

e.用2根￠6的墙压筋通长沿高间距0.5m.

六、屋顶的覆盖体系

1）拱形的桁架受力最小最均匀；

2）三角形桁架受力最大最不均匀；

3）平面结构：桁架，单悬索，拱结构；

4）空间结构：网架，索网，薄壳结构；

5）结构杆件只受拉：悬索结构；结构杆件只受压和剪切力：拱结构，薄壳结构；结构杆件既有受拉还有受压：桁架；网架。

七、连续梁板受力特点

1）正截面破坏–弯矩作用—影响最大的因素是配筋率；

2）梁斜截面破坏–剪力作用，因素：剪跨比，高跨比，混凝土强度等级；箍筋；弯起钢筋数量；影响最大的是配箍率。

3）适筋、少筋、超筋破坏的特征。

八、单向板双向板定义

1）主梁按弹性理论计算，次梁和板可考虑塑性变形内力重分布的方法计算；

2）长短边比大于等于3是单向板，钢筋放短边；

3）小于3，双向板2个方向都放置受力钢筋，短边钢筋放下面；

4）独立柱基础底部长边钢筋放下边。

九、钢结构的工程和结构钢的要求：

1）钢结构要求：设计全焊透的一二级使用超声波探伤，无法使用超声波探伤的用射线探伤；

2）电焊工必须持合格证上岗；焊缝使用涂装，先防腐后防火，在防腐时在焊缝处留30-50mm不涂装做焊缝探伤检验；

3）钢结构连接：螺栓，高强度螺栓连接固定的顺序，从刚度大的部位向不受约束的自由端进行，初拧、复拧、终拧24h完成；无设计要求，先紧固螺栓后焊接施工；先防腐再防火；

4）钢筋的性能：拉伸性能：屈服强度，抗拉强度，伸长率.冲击性能，脆性临界温度；疲劳性能—交变菏载反复作用；

5）HPB光圆、HRB带肋，HRB400新III级钢国家规范提倡使用，进场验证：

a）质量证明文件检查(生产厂家备案证书、厂家出具的检测报告、出场合格证）

b）现场检查(数量规格品种外观质量）

c）有抗震要求的钢筋要加E，满足：抗拉强度实测值与屈服强度实测值之比不小于1.25，屈服强度实测值与标准值比不大于1.3，最大总伸长率不小于9%；

d）冷拉调直伸长率一级钢4%，二级钢1%；

6）钢结构防火性能较差。当温度达到550℃时，钢材的屈服强度大约降至正常温度时屈服强度的0.7；

7）碳素钢Q-屈服强度，ABCD杂质含量由多到少，F沸腾钢，Q235-AF；钢材中有害元素磷-降低塑性和韧性、硫-降低机械性能、氧-降低塑性和韧性。

十、楼梯

楼梯梯段的宽度：医院1.3m住宅1.1m、休息平台-从扶手拐弯处到墙面的距离，要大于等于楼梯梯段的宽度且不小于1.2m，平台与平台高差2m，楼梯段上下高差2.2m，踏步上扶手高度0.9m，多层住宅水平扶手不低于1.05m，高层1.10M；幼儿园1.2M，竖向栏杆间距不大于0.11m，用于疏散的楼梯不用螺旋和旋转楼梯，靠近圆心的楼梯踏步宽度220mm；楼梯平台耐火不得少于1小时，梯段不少于0.25小时。

十一、墙身的细部构造

1）勒脚部位外抹水泥砂浆或外贴石材等防水耐久的材料，高度不小于700mm，应与散水、墙身水平防潮层形成闭合的防潮系统；

2）散水坡度为3%-5%，散水宽度宜为0.6-1米，一般比檐口多出0.2-0.3米；间隔20m设伸缩缝；例北方房屋内保温，冬季时在室内靠近外墙地面出现返潮，原因是内保温到楼板处中断，冷桥作用，在靠近外墙1m范围内地面温度低于露点温度，导致结露和返潮。

十二、防火门、防火窗

1）划分甲乙丙三级，耐火极限1.2、0.9、0.6小时；

2）防火墙开门甲级；

3）楼梯间疏散门乙级；

4）竖向管道井检查门丙级；

5）防火门只能是平开门，沿疏散方向开启；

6）应设在楼层较多的一侧，不应跨越变形缝；

7）防火卷帘耐火极限不低于3小时，自动喷水不低于3小时。

海南省发展与改革厅关于重新核定建筑幕墙和门窗物理性能检测服务收费标准的通知

                            琼发改收费[2004]1301号

海南省幕墙门窗产品质量监督检验站：
　　报来《关于继续执行琼计价管[2002]705号文件和重新核发收费许可证申请》收悉，你站试行我局琼计价管[2002]705号文规定标准期满，经研究，现重新核定你站建筑幕墙和门窗物理性能检测服务收费标准如下：
　　一、鉴于目前我省建筑幕墙和门窗产品质量检测检验尚未具备市场竞争条件，此检测服务收费实行政府定价管理，具体标准按《建筑幕墙、门窗物理性能检测收费项目和标准表》（见附表）执行。对党、政机关办公楼和国家兴办的学校、医院、民政福利单位的幕墙、门窗检测，按照上述标准的70%收取。向委托人收取检测费，可在确定委托关系后预收全部或部分费用。
　　二、你站实施服务并收费，应与委托人签订委托合同书，合同应载明服务内容及收费标准，严格按照国家建筑幕墙和建筑外门窗物理性能标准规范进行检测，切实提供质价相符的服务。
　　三、你站必须按规定到省价格主管部门办理收费许可证变更手续，应在收费场所显著位置公布服务项目、内容和收费标准，自觉接受价格主管部门的监督检查。
　　本收费标准自发文之日起执行。海南省物价局琼计价管[2002]705号文同时废止.
　　附表： 建筑幕墙、门窗物理性能检测收费项目和标准表


                                                                                     2004年7月20日


                  建筑幕墙、门窗物理性能检测收费项目和标准表

一 建筑幕墙物理性能检测
　　（一）按照国家建筑幕墙物理性能标准规范，进行专业技术检测。
　　（二）第4、5两项为特约检测项目，不得强制检测并收费。
　　（三）第7项为超期占用设备收费，即从送检单位开始使用设备之日起计算，10日内免收费用，超期使用按本项标准收费。
     序号 　  收费项目             计算单位 　   收费标准 　备注　　

      1       风压变形性能检测       元/m2          450
　　2       雨水渗漏性能检测 　   元/m2　       400
　　3       空气渗漏性能检测 　   元/m2    　   230
　　4 　   平面内变形性能检测 　元/m2 　      450
　　5 　   破坏性能检测 　         元/m2　　    3300
　　6 　   设备调整 　               元/m2 　       150
　　7 　   设备占用费         　    元/m2天        200
　　二 　建筑门窗物理性能检测
　　按照国家建筑外门窗物理性能标准规范进行专业技术检测

    序号 　  收费项目             计算单位 　  收费标准 　 备注　　
　　1 　  抗风压性能检测 　     元/m2   　   280
　　2 　  水密性能检测 　        元/m2 　　   200
　　3 　  气密性能检测    　      元/m2   　   120

      4      设备改装调整 　 　     元/m2 　　   400

本收费价格在线自动计算请点击：https://calc.xycost.com/

卸料平台作为施工中的重要临时平台，主要起周转材料的作用，由于其特殊性质，必须要出具专项施工方案，对其安全性、可行性做一个非常全面的做法和设计，此次就为其施工方案中的一篇，认为可行的拿走吧！

施工部署

一、技术准备

1) 项目技术部根据现场及图纸编制卸料平台施工方案。

2) 施工前，要对操作人员进行书面安全技术交底及班前喊话。

3) 施工过程中，要进行现场指导及复核等工作。

二、 人员计划

根据现场进度及卸料平台搭设的工程量，每个卸料搭设劳动力计划安排如下表：

劳动力计划安排表

三、 材料要求

3.1. 钢管

（1） 钢管截面尺寸外径为 48mm，壁厚 3.5mm。用于卸料平台的维护栏杆。

（2） 钢管质量要求：

a.钢管表面应无裂纹，两端面平整，严禁打孔；

b.钢管外观质量按下表进行：

3.2 扣件

（1） 应使用与钢管管径相配合的可锻铸铁制作的扣件，其材质应符合国家现行标准《钢管脚手架扣件》（GB15831）的规定；

（2） 扣件与钢管的贴合面应严密整合，应保证与钢管扣紧时接触良好；

（3） 扣件活动部位应能灵活转动，开口处的最小距离应小于 5mm；

（4） 在螺栓拧紧力矩达到 65N▪m 时，扣件不得发生破坏。

3.3. 工字钢

悬挑式卸料平台中的钢梁均采用 16#工字钢，其质量应符合《碳素结构钢》（GB/T700）中 Q235-A 级钢的规定，并有产品出厂合格证。

3.4. 钢丝绳

钢丝绳选用 6×19，钢芯 18.5mm，钢丝绳抗拉强度 2000N/mm2。

四、 卸料平台搭设工艺

4.1. 悬挑式卸料平台的构造

为解决楼层周转架料及其它物料的垂直运输问题，在每栋高分别设置 4 个悬挑卸料平台，低层建筑只需设置落地式卸料平台。

卸料平台宽度为 2.20m，悬挑工字钢均为 6m 长 16#工字钢，悬挑端布置两道直径为 18.5mm 的 6×19 钢丝绳卸荷。外侧钢丝绳距离主梁外侧端部200mm，内侧钢丝绳距外侧钢丝绳距离 1600mm。卸料平台搭设立面图如下：

卸料平台侧立面图

卸料平台搭设要求：

①次梁为 14#工字钢，间距 800mm。在卸料平台底面满铺 5cm 厚木板（或者先在次梁上铺设木枋，间距 150mm，再满铺 18 厚模板）。

②卸料平台搭设时，主次梁要避开外脚手架立杆，外脚手架立杆钢管直接穿过卸料平台，外脚手架水平杆避开卸料平台，在相邻位置补充加密水平杆。严格禁止卸料平台和外脚手架架体连在一起。

③在卸料平台工字钢锚固端，要用木楔将 U 形螺栓与工字钢卡紧，防止工字钢在钢丝绳的斜拉作用下往回缩。

④钢丝绳端头采用至少三个 U 形专用卡口螺栓紧固，螺栓的 U 口方向应两正一反。安装时对钢丝绳预加适当应力，保持钢丝绳处于绷直状态。

⑤卸料平台应设置 200 高踢脚板，防止扣件等物体坠落而造成伤害。

⑥卸料平台三侧边需做 1200 高防护栏杆，采用 48×3.0 钢管＠1000 作立柱、Ф14 圆钢＠400 制作防护栏，防护栏满挂安全网。

⑦卸料平台上需挂设限载公示牌，堆放材料总重不得超过额定限制荷载。按本交底制作出的卸料平台额定限制荷载为 600Kg。

⑧卸料平台制作完毕后，必须由生产部门组织，技术、质量、安全等部门相关人员参加，对平台进行验收，合格后方可投入使用。

卸料平台平面结构图

卸料平台护栏平面图

吊环及钢丝绳夹做法示意图

工字钢上吊环大样

4.2. 卸料平台的搭设、验收和使用

4.2.1. 卸料平台的搭设

1) 在搭设之前，必须对进场的杆配件进行严格的检查，禁止使用规格和质量不合格的杆配件。

2) 卸料平台的搭设作业，必须在统一指挥下，严格按照以下规定程序进行：

a.按施工设计定位预埋梁上拉环；

b.按施工设计放线、设置卸料平台位置；

c.定型卸料平台采用塔吊整体吊装；

d.按设计方案进行钢丝绳的拉接，紧固花篮螺纹；

e.设置防护栏杆，工字钢与预埋钢筋用预埋钢筋之间另用 U 形钢筋焊接固定。

3) 卸料平台的布置应考虑搭设方便、塔吊吊运半径和额定载重，与施工电梯等设备的相互位置关系等因素。

4) 装设钢丝绳时，应注意掌握撑拉的松紧程度，避免引起杆件的显著变形。

不得随意改变构架的设计、减少配件设置和对型钢纵横距放大。确实有实际情况，需对构架作调整和改变时，应提交技术总工解决。

4.2.2. 卸料平台的验收和检查

根据现行国家标准《建筑施工安全检查标准》（JGJ59-2011）、专项方案对卸料平台进行检查、验收。

1) 结构符合前述的规定和设计要求，个别部位的尺寸变化应在允许的调整范围之内；

2) 钢丝绳连接可靠；

3) 钢丝绳的直径在允许偏差范围内；

4) 卸料平台铺设花纹钢板、安全防护措施应符合上述要求；

5) 卸料平台下列阶段进行检查和验收，检查合格后，方允许投入使用或持续使用

a.施加荷载前后；

b.在遭受台风、大雨等强力因素作用之后；

c.在使用过程中，发现工字钢和钢丝绳有显著的变形以及安全隐患的情况时。

4.2.3. 卸料平台的使用规定

卸料平台的使用应遵守以下规定：

1) 卸料平台上料时，须轻放堆载物，并应使堆载物均匀放置在平台上，以保证其受力均衡。

2) 卸料平台允许堆载为 0.6t，不得随意超荷载使用。卸料平台应挂上明显的限载牌，人员和物料总重量严禁超过设计荷载，配专人监督。

3) 卸料平台搭设好后，进行全封闭使用，外侧围护立面满挂密目安全立网。

4) 卸料平台在使用过程中，要经常检查，确保安全可靠。六级及六级以上

的大风和雨天应停止卸料平台作业，雨天之后作业时，应把平台上的积水清除掉，仔细检查确认安全后，方可上人操作。

5) 施工人员应严格执行《建筑安装工人 安全技术操作规程》。

6) 卸料平台使用期间，严禁拆除钢丝绳的紧固件、工字钢与预埋钢筋的 U 形焊接钢筋、周围的防护栏杆。

7) 工人在平台上作业中，应注意自我安全防护和他人的安全，避免发生碰撞、闪失和落物。严禁在平台上戏闹和坐在栏杆等不安全处休息。

8) 每班工人上平台作业时，应先行检查有无影响安全作业的问题存在，在排除和解决后方可开始作业。在作业中发现有不安全的情况和迹象时 ，应立即停止作业进行检查，解决以后才能恢复正常作业。

9) 平台上作业时应注意随时清理落到平台上的材料，不得超载堆放物料，不得让物料在平台上放置停留超过 2 小时。

五、应急预案

5.1. 应急机制小组

1） 应急机制小组本工程应急机制小组分二级，第一级直接对接现场，由项目经理部领导成员组成，这也是事件发生第一反应小组，也是事件的控制中心。第二级间接对接现场，由公司总部高层领导成员组成，它支持、服务于第一级应急小组工作，为第一级应急小组提供财政支持，社会关系求助，对第一应急小组工作提供建议和决策参考。

2） 应急救援队伍

根据事件发生对象，组成事件相应救援队伍。一级救援队伍来源于项目经理部各主要部门，有项目的安全部、工程部、机电部、技术部、行政部、医务室等；二级救援队伍来源于公司总部各主要部门，有总部的质量安全保证部、企卫公司、项目管理部、机电部、资金部、财务部、公司医院等；两级之间相互配合、相互支持，由一级救援队伍处理事件的发生初始阶段；由二级救援队伍解决事件的调节、安抚、后期调查、上报政府部门、补偿等工作。

3）应急机制小组激活时间

事故发生后 1 小时内，启动应急机制，同时上报市政府有关部门。全天24 小时进入应急状态。事后处理报告提交公司总部、业主、政府部门 48 小时后，应急状态解除。

5.2. 物体打击应急预案

1）发生物体打击事故后，要立即停止施工，并及时报告，迅速抢救伤员。

2） 要即使将伤员脱离危险区域，转移到安全区域，防止事故的扩大，同时在现场采取必要的紧急救护措施，若受外伤，可用温水洗伤，在用干净绷带或布类包扎。如伤口出血，责应立即设法止血。

3） 要迅速备车或求援救护车将伤员送医院或急救中心，抢救时根据伤员受伤情况及部位，尽可能送往转科医院。

4）发生事故后，要迅速保护现场，事故现场范围内设警戒，派专人看守，或用绳索白灰将事故地点围起来，由于抢救伤员而需移动相关物件时要记录，拍照或记录。

5）在事故原因未明，未经事故调查组审查审批，严禁恢复生产。

5.3. 触电事故应急预案

发生触电事故后，要立即先切断电源，及时报告，采取救护措施。

1） 假如触电者伤势不重，神志清醒，未失去知觉，但有些内心惊慌，全身无力，或触电者在触电过程中曾一度昏迷，但已清醒过来时，则应将触电者置于清新空气流畅处，并要注意保暖，使触电者安静休息，不要走动，同时派人守护，严密观察。

2） 假如触电者伤势较重，已失去知觉，但心脏跳动和呼吸还存在，应将触电者舒适、安静的平卧，周围不围人以保持空气流通，解开触电者的衣服以利呼吸，如天气寒冷，要注意保暖，并迅速送往医院做进一步诊治。

3） 假如触电者伤势较重，呼吸停止或心脏跳动停止，或二者都已停止，应立即实行人工呼吸或胸外挤压，并迅速送往医院，但应注意急救，要尽快的进行，不能等医生的到来，在送往医院的途中，也不能终止急救，在急救中实行人工呼吸时，应迅速将触电者身上妨碍呼吸的衣领、上衣、裤带等解开，使胸部能自由扩张，并迅速取出触电者口腔内呼吸的事食物，以免堵塞呼吸道，同时使触电者仰卧，并使其头部充分后仰，鼻孔朝上，作胸外心脏挤压时，应使触电者仰卧在比较坚实的地方，在触电者胸骨中段叩击 1～2 次，如反应在进行胸外心脏挤压，直到病人清醒为止，不要轻易放弃抢救。

4） 假如触电者受外伤，可先用温水或无菌生理盐水洗伤，在用干净绷带布类包扎。若伤口出血，则应设法止血，将出血肢体高高举起，用干净纱布扎紧止血，同时立即送往医院进行进一步处理。

5）立事故调查组，查明事故原因，制定防范措施，经事故调查组同意后方可重新施工。

5.4. 高处坠落事故应急预案

1）发生高处坠落事故后，要立即停止施工生产，封闭作业区域，及时报告。

2） 要立即抢救伤员，及时将伤员脱离危险区，防止事故扩大，同时有必要在现场采取紧急救护方案，若受外伤，可用温开水洗伤，在用干净绷带或布类包扎。入伤口出血，则应设法止血。

3）迅速备车或求援救护车将伤员送医院或急救中心，抢救时根据伤员受伤情况及部位，尽可能送往专科医院。

4） 要迅速保护现场，在事故调查人员赶到施工现场前，要保护现场的原始状态，防止受自然条件或人为有意或无意的破坏，事故现场周围应设警戒，派专人看守，或用绳索撒白灰等方法标示出警戒区，采取抢险急救措施时要做好现场变动记录和拍照、录像。

5） 在事故原因未查明，未采取有效防护措施之前，严禁继续施工，必须经事故调查组同意后方可恢复生产。

5.5. 机械伤害事故应急预案

1）发生伤害事故后，要立即停止施工，切断电源，并及时报告迅速抢救伤员。

2）如果伤员伤势不重，要立即送到工地医务室，由卫生防护部门进行消毒，包扎伤口，并给予消炎药物。

3） 如果伤员伤势严重，要迅速备车，或求援救护车，将伤员送医院或急救中心，抢救时根据伤员受伤情况及部位尽可能送往专科医院诊治。

4） 迅速保护现场，在事故调查人员赶到施工现场前，要保护现场的原始状态，防止受自然条件或人为有意或无意的破坏，事故现场范围应设警戒，派专人看守，或用绳索撒白灰等方法标示出警戒区，禁止无关人员进入保护范围，更不允许其它部门人员擅自进入现场勘察，采取抢险，急救措施时要做好现场变动记录和拍照、录像。事故原因未查明，未采取有效防范措施之前，严禁继续施工，必须经事故调查组同意后方可恢复生产。

博物馆文物预防性保护实质内容

发布时间：2022-07-27

来源：暖通南社

阅读次数：35

许多暖通空调设计师，对博物馆藏品及文物保护内容知之甚少，本课件为广大设计师朋友提供一些参考资料。

文物预防性保护，已经成为当今国际共识和基本原则。我国文物保护由从“抢救性保护为主”向“预防性保护与抢救性保护并重”发展。“十三五”规划要求：

完成150家博物馆及重要文物收藏单位的馆藏文物保存条件达标建设项目；

完成10万件珍贵文物柜架囊匣配置工作；

完成省级博物馆库房标准化改造，实现新建地市级博物馆库房达标；

完成处于全国7度抗震设防区国家一、二、三级博物馆珍贵文物的防震加固设施建设。

博物馆的首要职能，就是收藏、保护好文物藏品；研究和利用文物藏品的目的，也是为了保存文物。

馆藏文物科技保护的主要研究内容：

文物材料构成与制造工艺：研究文物材料质地与特征，探索其制造工艺与技术水平，揭示文物的价值和发明创造性（价值研究）。

文物年代测量与真伪鉴别：研究采用科学手段，测定文物的制作年代，鉴别文物的真实性，揭露其伪造方法（科技鉴别）

文物病害判别与劣化机制：研究文物材料、结构所遭受的各种病害和破坏程度，探索病害产生原因与作用机理，为保护处理与修复文物提供科学依据。（健康评测）

文物保存环境与监控措施：研究文物所处环境空间和因素对文物材料的影响作用机制，应用合适的环境监测和调控手段预防保护文物（预防保护）。

文物保护技术与材料装备：研究抑制文物材料或结构进一步损害的保全方法、保护材料、处理工艺和保存设施等（保护方法）

文物修复技术与传统工艺：研究文物装裱、修复、修缮的方法、材料、工艺；研究传统工艺科学化研究（修复工艺）。

文物安全防范技术：文物安全管理技术手段研究，如人脸识别技术应用、核实的（安全保护）

文物考古调查与发掘技术：文物埋藏环境与古代遗存的考古学研究，应用现代科技手段进行考古调查、勘探、发掘、记录、整理（考古技术）

计算机信息技术应用：藏品数字化，数字化管理等（信息技术）

文物展陈和观众服务：展陈声光电技术、导览、观众管理（互联网+）

文物复制和标本制作技术：文创产品技术支持。如3D打印（复制技术）

文物科技保护的分类和内涵：

文物保护-就是应用各种科学技术和工艺手段，对文物进行检测分析研究、实施保护修复处理和采取预防保护措施。达到长期保存文物实物资料，尽可能永久传承人类文明发展史料的目的。

文物保护修复-就像是给文物看病，进行体检诊断（诊病）、治疗病害（治病）、预防病变（防病）。

目的是：使文物能够延年益寿。

因此，也可以将“文物保护修复室”比喻称作为“文物医院”。

文物检测分析-体检诊断-健康评测：

1.文物价值研究：分析和提取 文物的材料结构信息、制造工艺方法、判断文物制作年代（真伪鉴别），揭示文物的价值。

2.文物健康评测：科学判断 文物病害的种类、严重程度，分析病害产生的原因，制订保护修复方案，提出具体的技术路线和保护修复材料以及相应预防性保护措施等；研究病害形成机理以及相应的无损、微损检测方法。

文物保护修复-治疗病害和缺损-本体保护：

1.缺损修补完整：将损坏的、缺损的、变形的文物修复完整；传统修复工艺科学化。

2.去除文物病害：除锈、清洗、加固、消毒除虫霉等；研究保护技术、工艺和材料

文物预防性保护-预防病害发生：

文物预防性保护：

即通过有效的质量管理、监测、评估、调控干预，抑制各种环境因素对藏品的危害作用，努力使文物处于一个“稳定、洁净”安全生存环境，尽可能阻止或延缓珍贵文物的物理和化学性质改变乃至最终劣化，达到长久保存文物和档案的目的。

馆藏文物科技保护的理念，已经从以抢救性保护修复、被动维修遭损文物，向以预防性调控环境、主动维护防止文物产生劣化方面转变。

展厅和库房的环境控制：

博物馆环境与文物预防性保护概念：

博物馆环境-主要是指收藏与展示各类可移动文物的相对封闭空间的总体，包括文物库房、展厅、展柜、储藏柜（箱、盒）等空间中的各种物理、化学、生物等条件。

又称为：博物馆藏品保存环境 、馆藏文物保存环境、文物微环境。

博物馆环境空间分类：

微环境（以展柜、储藏柜、包装盒内空间为代表）；

小环境（以库房、展厅等室内空间为代表）；

大环境（覆盖整个博物馆建筑的空间）；

室外环境（博物馆建筑之外的空间）。

文物预防性保护理念：

理念-通过有效的管理、监测、评估、调控，抑制各种环境因素对文物的危害作用，使文物处于一个“稳定、洁净”安全保存环境，达到长久保存文物的目的。

稳定环境-是指保持文物保存环境在适宜指标下的平稳性，防止相对湿度、温度等因素出现较大幅度的波动。（所谓“适宜指标”，是指文物本身已经长期良好适应的温湿度环境状态）

洁净环境-是指控制文物收藏、展示环境中特征污染物浓度等因素处于安全阈值以内。（所谓“特征污染物”，是指影响不同材料文物的主要敏感因素，不同材料的环境敏感因素和作用程度不同）

预防措施：

1）从源头控制文物保存空间的污染物、光照、温湿度、有害生物、振动等因素，加强环境监测与风险评估，实施必要的调控措施；

2）馆藏文物保存环境控制应以湿度调控为优先；

3）针对不同类别的文物，以有效、适度为原则，采用相应技术路线和措施。

馆藏文物预防性保护的内容：

博物馆建筑和布局：从博物馆选址与大气污染，建筑结构和材料的环保、节能与防震，库房和展厅的布局位置、大小和空气缓冲，等等；

环境质量监测：对文物保存微环境及小环境的影响因素和质量状况进行科学的监测、评估、预警；

环境调控：对室内小环境的空调系统、除湿机或增湿机等的调控，以及微环境被动或主动调控，包括温湿度、污染物和微生物、文物照明、文物防震等的有效调控。

日常养护：定期进行检查、清洁、除尘、消毒等，及时排除不安全因素或轻微损伤。包括对文物本体的病害进行检测、监测、检查与保护修复。对于文物预防性保护而言，现代分析检测是风险设别、预测、评估、处理的重要手段。

文物保存设施：配备合适的储藏柜、展柜和囊匣等保存设施，营造“稳定、洁净”的保存环境；包括文物的运输与包装。

长效机制：有效的、经常的管理机制，包括岗位、制度和设施运维。

博物馆环境的特征：

微环境空间：文物保存环境具有空间容积小特点，如展柜、储藏柜、囊匣等。污染气体容易聚集、常规的空气质量检测方法不能适用，因此需要从源头控制材料质量、需要特别的小型化监测仪器。

影响因素特殊：除了常规的温度、湿度、光照、一般污染物之外，甲醛、甲酸、乙酸、羰基硫被证明对文物破坏大，但目前缺乏合适的监测传感器。现有人居环境检测评价技术和规范不能涵盖文物保存环境监测需求。因此需要特别的、合适的实时监测或实验室离线监测手段。

影响低浓度：文物长期保存要求控制污染物浓度低（ppb级），现有ppm级、低精度的监测传感器不能满足应用需求，需要研发或提升。一般高照度下的紫外线辐照检测仪也不能满足文物低照度状态的监测。

管理要求高：环境监测、调控装置应充分考虑文物保存的安全性设备运维的安全性和简便性。

馆藏文物风险预控保护的一系列举措：

风险感知：建立文物保存环境检测系统（以无线传感系统为主）；

风险评估：建立博物馆预防性保护管理机制（质量标准和软件评估）；

风险预测：环境监测平台数据利用（预警、预测、应急预案）；

风险控制：实施文物保存环境调控（微环境调湿剂、恒湿机、防震装置等）；

提升条件：加强文物保存设施（储藏柜架、囊匣、消毒设备等）；

政策保障：将馆藏文物预防性保护列入重点工作（文物法、规划）；

资金保障：设立“全国重点文物保护专项资金”资助（财政部专项）；

标准保障：自2006年起成立全国文物保护技术标准委员会（制订标准）；

产业保障：政、产、学、研、用联合，发展文物保护专用装备产业（产业化）。

博物馆微环境调控方面：

推广应用专用调湿剂、吸附剂等专用被动调控材料；

开发了小型“净化/调湿机（恒湿机）”、集中式“恒湿机系统”等，其中部分产品已经达到免加水、无线传输、联网管理、远程设置、组合净化模块、24V低电压等能力，并且设备联网管理系统可以与环境监测系统整合，满足智能化管理、免现场维护、24小时安全运行、统一平台等需求。

文物储藏柜架囊匣方面-提高文物收藏保管、抵御风险能力：

配备传统的文物储藏柜、密集架、货架之外，已经研发应用了组合环境监测、湿度调控、网络管理、密封性高的智能文物储藏柜或氮气储藏柜。

文物囊匣广泛采用对文物友好无害、可以长久保存的无酸纸板材料设计制作，还开发出碳纤维高强材料外壳组合无酸纸内囊、无源电子标签管理的智能文物囊匣，受到用户赞同。

防污染物散发、提高密封性、组合调控措施等的改造。

关于文物预防性保护标准：

全国文物保护标准化技术委员会（2006年-）

2006-2016年计划：

国家标准，制订48项，颁布15项，正在制定33项；

行业标准，制订143项，颁布72项，正在制定71项；

文物保护专用设施分技术委员会（2014年-）

团体标准，指定38项，颁布21项，正在制定17项；其中一大部分是预防性保护标准。

GB/T 23862-2009《文物运输包装规范》

GB/T 23863-2009 《博物馆照明设计规范》

JGJ 66-2015 博物馆建筑设计规范

WW T0016-2008 《馆藏文物保存环境质量监测技术规范》

WW T0046-2012《馆藏文物保存环境检测 气体扩散采样测定方法 甲酸和乙酸的测定》

WW T0047-2012《馆藏文物保存环境检测 气体扩散采样测定方法 氨的测定》

WW T0066-2015 《馆藏文物预防性保护方案编写规范》

WW T0067-2015 《馆藏文物保存环境控制 甲醛吸附材料》

WW T0068-2015 《馆藏文物保存环境控制 调湿材料》

WW T0069-2015 《馆藏文物防震规范》

WW T0077-2017 《馆藏文物包装材料 无酸纸质材料 》

在研相关标准（2项国标、9项行标）：

《文物展柜密封性能及检测》国标

《文物展柜基本技术要求及检测》国标

《馆藏文物保存环境监测系统监测终端应用要求》

《馆藏文物保存环境监测系统数据库应用要求》

《馆藏文物保存环境监测系统网络通信应用要求》

《馆藏文物保存设施 文物储存柜架》

《馆藏文物保存设施 文物包装盒（囊匣）》

《馆藏文物保存环境检测 气体扩散采样测定方法 臭氧的测定》

《馆藏文物保存环境检测 气体扩散采样测定方法 二氧化硫的测定》

《馆藏文物保存环境检测 气体扩散采样测定方法 甲醛的测定》

展柜内照明对温湿度的影响：

展厅内空调：恒温恒湿，湿度RH50%±5%，温度22℃±5℃。

展厅内监测：相对湿度约为RH58%左右、相对湿度控制平稳；

展柜内监测：湿度约在RH50%左右，呈有周期性规律的波动。

靠近展厅出入口，大堂空气影响造成展厅内湿度升高；

展柜内照明影响，引发展柜内湿度周期性波动。

展厅内CO2浓度数据反映了观众人数的变化和周期性：

展厅内CO2浓度数据呈现周期性波动；

随着开馆观众进入，CO2浓度逐渐升高，在下午2点左右观众人数最多的时期达到最高。

因此，应充分考虑展厅的观众承载量，一旦人数过多、 CO2浓度偏高，应采取疏散或限量措施。

环境监测数据的分析，是预防保护文物的重要基础；

环境监测数据的应用，是发挥风险预控作用的关键。

监测数据分析，应与实际状况紧密相关联。

如场地布局及缓冲区设置、空调系统及运行状态、风口位置和风量、展柜质量和微环境调控措施、照明灯具和方式、藏展材料使用、运输方式、节能等，可以为改善文物保存微环境质量提供科学依据和措施。

监测数据应用，应与文物本体保护相结合。

结合文物本体监测数据，如表面颜色变化等，可以评价文物劣化规律，探讨文物环境影响作用机理，总结提出风险预警阈值。基础尚薄弱。

监测数据发掘，应与智能管理技术相关联 。

文物保护和保存所涉及的因素很多，也有复合作用，需要先进智能技术支撑，形成智能分析、评估、预警管理模型，高效、准确、方便应用。还有远程服务。

本文来源于互联网，作者：吴来明。暖通南社整理编辑。

中央空调：多联机、风冷模块、水冷螺杆机组性能优缺点对比

发布时间：2022-08-12

来源：暖通南社

阅读次数：126

本次中央空调性能对比的机型为:

· 模块式风冷冷（热）水机组；

· VRV变频多联机组；

· 螺杆冷水机组。

一、模块式风冷冷（热）水机组

风冷模块式冷热水机组是以空气为冷（热）源，以水为供冷（热）介质的中央空调机组。作为冷热兼用型的一体化设备，风冷模块式冷热水机组省略了冷却塔、水泵、锅炉及相应管道系统等许多辅件，系统结构简单，安装空间小，维护管理方便且节约能源，适用广泛。因此，风冷模块式冷热水机组通常适用于既无供热锅炉，又无供热管网或其它稳定可靠热源，却又要求全年空调的暖通工程，是设计中优先选用的方案。

主机与风机盘管、空调箱等末端装置所组成的集中式、半集中式中央空调系统具有布置灵活、控制方式多样等特点，尤其适用于商场、医院、宾馆、工厂、办公大楼等场合使用。风冷模块式冷热水机组配以标准水管接口和单元组合控制功能，使机组运行自如。[本文来源:制冷百科公众号]。安装完毕，接上电源、水路即可使用。当空调面积增减而需要增减主机时，更显出其方便自如。

1、优点：

· 前期设备投资比变频多联（VRV）便宜15%左右；

· 制冷量调节范围大，可是实现有级或无级调节；

· 技术成熟，寿命长，无须专用机房，可直接安装在屋顶或室外空间；

· 系统结构简单，安装空间小，尤其适用于水源缺乏区域；

· 省了冷却塔、水泵、锅炉及相应管道系统等庞大的附属设备或附件；

· 有两套独立的工作系统，其中一套系统有故障不会影响整机正常运行；

· 室内空气通过水进行冷却，使空气相对湿度保持在人体舒适性范围内。

2、缺点：

· 在寒冷地区（如东北地区）制热时要配置电辅助加热设备；

· 每年都必须进行一次检修及设备清洗。

二、VRV变频多联机组

VRV空调系统全称即变制冷剂流量系统，系统结构上类似于分体式空调机组，采用一台室外机对应一组室内机，控制技术上采用变频控制方式，按室内机开启的数量控制室外机内的涡旋式压缩机转速，进行制冷剂流量的控制。

VRV空调系统与全空气系统，全水系统、空气—水系统相比，更能满足用户个性化的使用要求，设备占用的建筑空间比较小，而且更节能，正是由于这些特点，其更适合那些需经常独立加班使用的办公楼建筑工程项目，VRV空调系统还具有集中控制管理环节，[本文来源:制冷百科公众号]，可以在控制室内对远端各组VRV空调系统进行监控管理，是一种比较完善的控制方式，对于一个已设计了楼宇自控系统（BAS）的智能大楼，能何合理的、最大限度的发挥其系统功能，减少系统设备的重复投资，提高系统集成技术能力。

1、优点：

· 多联机系统可以根据系统负荷的变化自动调节压缩机的转速来改变制冷剂流量，保证机组以较高的效率运行。部分负荷运行时能耗降低，全年运行费用较低。

· 多联机系统的接管只有制冷剂管和凝结水管，且制冷剂管布置灵活、施工方便，与集中空调水系统相比，在满足相同室内吊顶高度的情况下，采用多联机系统可以减小建筑层高，降低建筑造价。

· 多联机系统施工工作量小得多，施工周期短，尤其适用于工程改造。系统环节少，所有设备及控制装置均由设备供应商提供，系统运行管理安全可靠。

· 多联机系统组合方便、灵活，可以根据不同的使用要求组织系统，满足不同工况房间的使用要求。

· 可有线/无线/集中控/远程集中监控器，温度控制精度高；故障自诊，简洁完善的自诊功能；设备在运行过程中,无须专人进行维护，有效地减少设备维保费用。

2、缺点：

· 设备造价高；

· 冷媒与空气进行热交换，送回风温差大空气干燥度高，舒适性差；

· 系统接点多，容易导致氟利昂的泄漏，同时也会因此形成冰堵，阻碍制冷剂的循环，影响机组制冷（热）；

· 系统多，维护量大，且制冷泄漏不易察觉，维修难度大。

三、螺杆冷水机组

螺杆冷水机组是借鉴国内外自动控制、制冷、传热传质、多相分离等工程领域的最新研究成果，经多年探索、研究开发而成的高效、节能空调冷源设备，具有大温差、制冰蓄冷、热回收、一次泵变流量等多种可选配置，其综合性能已达国际先进水平，能满足各种需要，既能为宾馆、医院、药厂、影剧院、体育馆、娱乐中心、商业大厦、写字楼、工矿企业等场所的中央空调系统提供冷水，又能为纺织、化工、食品、电子、科研等行业提供工艺冷冻水。

1、优点：

· 压缩比可高，EER值高，能量覆盖范围广，用户选择余地大；

· 通过滑阀调节实现机组平滑适应空调负荷变化，无喘震现象，维护成本低，电机寿命长；

· 可在10%~100%范围内无级调节，部分负荷时效率高，节电显著。

· 属正压运行，不存在外气侵入腐蚀问题；

· 对湿冲程不敏感。

2、缺点：

· 价格偏高；

· 润滑油系统较复杂，耗油量大；

· 噪音高；

· 装配精度高，安装、调试复杂；

· 后期运行费用高。

1.结构类型如何选择控要点？

解释：
1.对于高度不超过150米的多高层项目一般都选择采用钢筋混凝土结构；
2.对于高度超过150米的高层项目则可能会采用钢结构或混凝土结构类型；
3.对于落后偏远地区的民宅或小工程则可能采用砌体结构类型。

2.结构体系如何选择？

解释：
对于钢筋混凝土结构，当房屋高度不超过12.0米时，一般均为三大常规结构体系——框架结构、剪力墙结构、框架—剪力墙结构。
1. 对于学校、办公楼、会所、医院以及商场等需要较大空间的建筑，当房屋高度不超过下表时，一般选择框架结构；当房屋高度超过下表时，一般选择框架-剪力墙结构；

2.对于高层住宅、公寓、酒店等隔墙位置固定且空间较小的建筑项目一般选择剪力墙结构。当高层住宅、公寓、酒店项目底部一层或若干层因建筑功能要求（如大厅或商业）需要大空间时，一般采用部分框支剪力墙结构。
3.对于高度大于100米的高层写字楼，一般采用框架-核心筒结构。

3.广州地区某40米高的办公楼采用框架结构体系合理吗？

解释：不合理。7度区框架结构经济适用高度为30米，超过30米较多时应在合适的位置（如楼梯、电梯、辅助用房）布置剪力墙，形成框架-剪力墙结构体系。这样子剪力墙承受大部分水平力，大大减小框架部分受力，从而可以减小框架柱、框架梁的截面和配筋，使得结构整体更加经济合理。

4.框架结构合理柱网及其尺寸？

解释：
1.柱网布置应有规律，一般为正交轴网。
2.普通建筑功能的多层框架结构除个别部位外不宜采用单跨框架，学校、医院等乙类设防建筑以及高层建筑不应采用单跨框架。
3.仅从结构经济性考虑，低烈度区（6度、7度）且风压小（小于0.4）者宜采用用大柱网（9米左右）；高烈度区（8度及以上）者宜采用中小柱网（4~6米左右）。
4.一般情况下，柱网尺寸不超过12.米；当超过12.米时可考虑采用钢结构。

5.框架结构材料合理选择？

解释：
1.混凝土：多层框架柱混凝土强度等级可取C2.5、C30，高层框架柱混凝土强度等级可取C35、C40。梁混凝土强度等级可取C2.5、C30。住房。
2.钢筋：一般情况下梁、板、柱钢筋采用HRB400，梁纵筋可用HRB500。

6.框架结构楼盖形式合理选择？

解释：
1.框架结构楼盖可采用单向主次梁、井字梁、十字梁形式。从结构合理角度考虑次梁的布置应使得单向板板跨为3.0米左右，双向板板跨为4.0米左右。
2.钢筋：一般情况下梁、板、柱钢筋采用HRB400，梁纵筋可用HRB500。

7. 框架柱截面合理尺寸确定？

解释：
1.框架结构柱截面通常由轴压比限值控制，一般情况下，柱计算轴压比=轴压比规范限值-0.1较为合适。
2.除甲方对经济性有特殊要求时，一般情况下，多层框架柱截面尺寸改变不超过2.次；高层框架柱截面尺寸改变不超过3次。
3.柱截面形状一般为矩形（长宽比一般不超过1.5），且柱截面长边平行于结构平面短边方向。
4.当层数为10层时，方形柱尺寸700~1000mm；当层数为5层时500~800，大柱网取大值，小柱网取小值。

8.梁截面合理尺寸确定？

解释：
1.在正常荷载情况下，框架梁截面高度可以按L/13估算，单向次梁截面高度可以按L/15估算，双向井字梁截面高度可以按L/18估算。
2.梁截面宽度可取为梁高的1/3~1/2.。
3.最终梁截面尺寸根据计算结果确定，一般情况下应确保绝大多数梁支座配筋率为1.2.%~1.6%，不宜超过2..0%，跨中配筋率为0.8%~1.2.%。
4.框架梁高度一般为600~800mm，宽度一般为2.50~350mm；次梁截面高度为500~600mm，宽度一般为2.00~2.50mm。

9.楼板合理厚度确定？

解释：
1.在正常荷载及正常跨度范围内，单向板板厚约取h=L/30，双向板板厚约取h=L/38，悬臂板板厚约取h=L/10，并应使得计算配筋接近构造配筋。
2.实际工程中一般板厚取值为100mm、12.0mm、150mm较多。

10.悬臂结构设计注意事项？

解释：悬臂结构属于静定结构，安全度较低，因此设计时应适当加大安全储备（实配钢筋比计算配筋增大约30%）。悬臂梁跨度尽量控制在3.5米以内，悬臂板尽量控制在1.2.米以内。如超出此范围，应特别注意挠度和裂缝的验算或采用其他结构形式（如设置斜撑等）。

11.框架结构各构件材料用量大致比例？

解释：
框架结构由梁板柱构件组成，多层框架结构其材料用量比例大致如下：
混凝土量：梁—约30%，板—约55%，柱—约15%；
钢筋量：梁—约50%，板—约2.5%，柱—约2.5%。
因此，设计框架结构时，应注意柱网大小、板厚取值及梁配筋率的控制，确保结构经济合理。

12..混凝土容重一定要大于2.5吗？

解释：
《荷规》规定钢筋混凝土容重为2.4~2.5KN/㎡。工程设计中大多数设计单位和审图机构都要求考虑混凝土构件表面抹灰重量而将混凝土容重相应提高，如框架结构或框剪结构取2.5.5KN/㎡，剪力墙取2.6KN/㎡。
实际上直接取2.5KN/㎡也是可以而且是合理的。因为实际梁板、梁柱节点会有一部分重合部分，而软件并未考虑此因素，即梁板及梁柱节点区重复计算了多次重量，这部分重量一般足以抵消构件抹灰重量。

13.风荷载信息中结构基本周期需要考虑填充墙作用而这间吗？折减吗？

解释：
此处结构基本周期主要用于计算风振系数，多数设计单位和审图机构在风荷载信息中填的结构基本周期都是未进行折减的，即直接填入计算周期。
实际按照相关结构理论和规范要求，此处应该填折减后的结构自振周期，因为在风荷载作用下，结构必然处于弹性状态，填充墙肯定没有开裂和破坏，其斜撑作用会使得结构刚度增大，周期减小，因此填入折减后的结构自振周期才是符合实际情况而且是最合理的。但填入未折减的结构自振周期，风振系数是偏大，风荷载也是偏大，对于结构是偏安全的。

14.框架结构平均重度大致规律？

解释：采用轻质砌块的常规框架结构6、7度区平均重度为12.~13KN/㎡，8度区为13~14KN/㎡；当内部隔墙少时取低值，当内部隔墙多时取高值。

15.框架结构需要控制哪些整体指标？

解释：需要控制层间位移角、位移比、抗侧刚度比及楼层受剪承载力比，不需要控制周期比。剪重比、刚重比很容易满足规范要求的。

16.框架结构抗侧刚度比及楼层受剪承载力比不满足规范怎么办？

解释：
当底部层高较大时，特别容易造成框架结构抗侧刚度比及楼层受剪承载力不满足规范要求。此时，一般可以采用加强层高较大楼层框架柱和框架梁的截面，必要的时候需要改变结构体系，采用框架-剪力墙结构。
单独在底部层高较大楼层处设置剪力墙或斜撑的方法在计算结果上可以解决上述问题，但使得结构体系较为怪异，底部为框剪结构上部为框架，这其实并不妥当，相当于超限工程。

17.水平力的夹角和斜交抗侧力构件方向的附加地震数的区别？

解释：
两个参数不同之处
1.水平了的夹角不仅改变地震作用的方向而且同时还改变风荷载作用的方向；斜交抗侧力构件方向的附加地震方向角仅改变地震作用的方向。
2.侧向水平力沿整体正交坐标方向作用与沿某夹角方向作用的计算结果应该取其最不利组合来进行构件的设计，但软件中“水平力夹角”参数不能自动取其最不利组合，必须由工程师对计算结果一一比较包络设计。而“斜交抗侧力构件方向的附加地震数”参数是可以自动考虑最不利组合，直接完成构件截面设计。

18.屋顶构架是否必须满足扭转位移比的要求？

解释：从工程实际分析，对于屋顶构架或高出屋面较多的构筑物，应参与结构整体分析计算，但可适当放宽其扭转位移比限值的要求。

19.框架柱轴压比超限怎么办？

解释：
方法有二：
1.加大柱截面
2.提高柱混凝土强度等级。

20.框架柱计算纵筋较大怎么办？

解释：
1.框架柱一般情况下为构造配筋，若少数框架柱或顶层框架柱可能出现计算配筋（即计算纵筋大于最小配筋率），可调整柱截面形状（X向配筋较大则将柱Y向加长，Y向配筋较大则将柱X向加长）。
2.如很多框架柱都出现计算配筋，则应考虑在合适的位置设置剪力墙成为框架-剪力墙结构，减小框架部分受力。

21.梁抗弯超筋怎么办？

解释：当建筑允许时优先加大梁高；建筑不允许时加大梁宽；梁截面尺寸无法改变时应调整楼盖梁布置，改变梁的受力状态。

22..梁抗剪超筋怎么办？

解释：如果梁较短且是高烈度区，有效方法是将梁高做小，梁宽做大。

23.梁剪扭超筋怎么办？

解释：一般是由于垂直于该梁的次梁弯矩引起的，有效方法是将该次梁点铰接。

24.框架梁柱节点抗剪不足如何解决？

解释：
对于高烈度区（8度及其以上地区）框架结构经常容易出现节点抗剪不足的问题，尤其是异形柱结构。解决节点抗剪不足有效的方法有两种：
1.把框架梁做宽或者框架梁在节点处水平加腋；
2.在合适的位置设置剪力墙成为框架-剪力墙结构，减小框架部分的内力。

25.框架柱纵筋上层比下层大合理吗？

解释：
框架柱是压弯构件，上部（尤其是顶层）框架柱一般都是轴压力比较小，弯矩比较大，这是属于大偏心受压状态。
大偏心受压状态下轴压力是有利的，即轴压力越大配筋越小，轴压力越小配筋越大。因此在高烈度区或大柱网的情况下就会出现框架柱越到上部楼层柱纵筋越大的现象。

26.梁挠度超限怎么办？

解释：
钢筋混凝土受弯构件的挠度应按荷载的准永久组合计算，即不考虑风荷载和地震作用，一般情况下仅考虑1.0恒+0.5活。
1.当计算的长期挠度不大于规范限值的1.2.0倍时，可以用指定施工预起拱值的办法解决，一般施工预起拱值为L/400。
2.当计算的长期挠度大于规范限值的1.2.0倍时，应加大梁高。

27.梁计算裂缝超限怎么办？

解释：
钢筋混凝土构件的计算应按荷载的准永久组合计算，即不考虑风荷载和地震作用，一般情况下仅考虑1.0恒+0.5活。容易出现梁计算裂缝超限的情况是：
1.跨度大于6.0米的简支梁或跨度超过9米的连续梁；
2.低烈度区跨度大于9.0米且支座配筋率超过2..0%的框架梁；
当计算裂缝不大于规范限值的1.1倍时，可以小直径纵筋减小计算裂缝宽度；
当计算裂缝大于规范限值的1.1倍时，应优先考虑加大梁高。

28.什么是楼板大开洞？

解释：当楼板开洞尺寸大于1个柱网尺寸且洞口尺寸超过对应边长的30%时，一般就可以认为是大开洞。

29.楼板大开洞应采取什么加强措施？

解释：
1.加厚洞口附近（楼板削弱的那个部分）楼板（一般为相邻楼板厚度的1.2.5倍），配筋率双层双向0.2.5%；
2.在洞口周边设置边梁，当不能设置明梁是可以设置暗梁，边梁及暗梁的配筋应加强。边梁的纵筋要放大1.2.5倍，腰筋应为抗扭腰筋；暗梁宽度可板厚的2.~3倍，纵向钢筋配筋率为1.0~1.5%。
3.计算分析时应在“特殊构件补充定义”中定义为“弹性膜”。

最近，有刚刚开始接触学习Revit的朋友有问到这样的问题，在Revit中如何放置模型文字？

在做项目的当中若是项目的名称需要添加时，这时候就得需要使用模型文字这个工具来进行添加。那么在项目中如何放置模型文字呢?首先需要明确一个问题也就是模型文字一般是放置在构件的表面上的，所以我们在放置模型文字时就得需要先设置工作平面，这样模型文字放置则就放置在构件的表面。

放置模型文字之前需要先设置工作平面，在建筑选项卡当中选择“设置”

点击完成设置之后会弹跳出一个设置工作平面的对话框，在这个对话框当中选择“拾取一个平面”并点击“确定”

点击完成确定后，在我们的项目当中找一个合适放置模型文字的位置也就是这栋大楼叫什么，好比如小编这边选择放置的模型文字在这个位置，那么设置的工作平面也就是在这个位置上。若是选择不到想要的工作平面位置可以按键盘上的“Tab”键切换选择。

工作平面设置完成之后，选择建筑选项卡当中的“模型文字”

点击模型文字之后，弹跳出编辑文字的对话框，在这个对话框当中可以编辑这栋大楼的名称，比如现在用的这个项目名称叫做“人民医院”。编辑完成之后并将其放置在刚才设置的工作平面上。

放置完成之后会发现，模型文字的方向不对。那么这时候怎么办呢?可以使用修改工具栏中的旋转命令将其模型文字进行旋转到正确的角度上。

 1.1根据建筑物的使用性质、火灾危险性、疏散和扑救难度、建筑高度、建筑层数、单层建筑面积等要素，审查建筑物的分类和设计依据是否准确。

1.1.1根据生产中使用或产生的物质性质及数量或储存物品的性质和可燃物数量等审查工业建筑的火灾危险性类别是否准确。

1.1.2根据建筑物的使用性质、建筑高度、建筑层数、单层建筑面积等审查民用建筑的分类是否准确。

1.1.3是否满足其他专门防火规范和专业设计规范的防火要求：如石油化工企业、石油天然气工程、石油库、发电厂与变电站、钢铁冶金企业、纺织工程、酒厂、烟花爆竹工厂、加油加气站、冷库、电子洁净厂房、办公建筑、展览建筑、体育建筑、广播电视建筑、老年人建筑、疗养院建筑、旅馆建筑、商店建筑、饮食建筑、宿舍建筑、特殊教育学院建筑、中小学建筑、托儿所和幼儿园建筑、汽车库和修车库、住宅、图书馆、档案馆、博物馆、医院、文化馆、电影院、剧场、汽车客运站、港口客运站、铁路旅客车站、地铁车站、殡仪馆、城市交通隧道等。

2建筑耐火等级和建筑构件耐火极限

2.1审查建筑耐火等级确定是否准确，是否符合规范要求。

2.1.1根据建筑的分类，审查建筑的耐火等级是否符合规范要求。民用建筑内特殊场所与使用性质、耐火等级相对应的楼层位置是否符合规范要求。

2.1.2是否满足其他专门防火规范和专业设计规范的防火要求。

2.2审查建筑构件的耐火极限和燃烧性能是否符合规范要求。

2.2.1建筑构件的耐火极限及燃烧性能是否达到建筑耐火等级的要求。

2.2.2当建筑物的建筑构件采用木结构、钢结构时，采用的防火措施是否与建筑物耐火等级匹配，是否符合规范要求。

2.2.3建筑构、配件的选用以及防火涂料、防火玻璃等建筑材料的选用是否符合相关材料（产品）技术标准。

3总平面布局

3.1审查工程选址是否符合城乡规划和城乡消防规划的要求。

3.1.1火灾危险性大的石油化工企业、烟花爆竹工厂、石油天然气工程、石油库、钢铁企业、发电厂与变电站、酒厂、加油加气站等选址是否其他专门防火规范和专业设计规范的防火要求。

3.1.2建设工程用地红线是否与规划部门审批一致。

3.2审查防火间距是否符合规范要求。

3.2.1根据建筑类别审查防火间距。防火间距不足时，是否符合规范规定的其他措施。同时应审查民用建筑附近是否有易燃易爆场所。

3.2.2不同类别的建筑之间，U型或山型建筑的两翼之间，成组布置的建筑之间的防火间距是否符合规范要求。

3.2.3加油加气站、石油化工企业、石油天然气工程、石油库、酒厂等建设工程与周围居住区、相邻厂矿企业、设施以及建设工程内部建、构筑物、设施之间的间距是否符合规范要求。

4平面布置和防火分区

4.1根据建筑类别审查建筑平面布置是否符合规范要求。

4.1.1工业建筑内的高火灾危险性部位、中间仓库以及总控制室、员工宿舍、办公室、休息室等场所的布置位置是否符合规范要求，汽车库、修车库的平面布置是否符合规范要求。

4.1.2建筑内柴油发电机房、锅炉房、歌舞娱乐放映游艺场所、托儿所、幼儿园的儿童用房、老年人活动场所、儿童活动场所等的布置位置、厅室建筑面积等是否符合规范要求。

4.2审查建筑允许建筑层数和防火分区的面积是否符合规范要求。

4.2.1根据火灾危险性等级、耐火极限确定工业建筑最大允许建筑层数和相应的防火分区面积是否符合规范要求。点这免费下载施工技术资料

4.2.2民用建筑内设有观众厅、电影院、汽车库、商场、展厅、餐厅、宴会厅等功能区时，防火分区划分是否符合规范要求的专门要求。

4.2.3竖向防火分区划分情况是否符合规范要求。当建筑物内设置自动扶梯、中庭、开敞式楼梯或开敞式楼梯间等上下层相连通的开口时，是否采用符合规范的防火分隔措施。

4.3审查消防控制室、消防水泵房的布置是否符合规范要求。

4.4审查是否满足其他专门防火规范和专业设计规范的防火要求。

5安全疏散与避难设施

5.1审查各楼层或各防火分区的安全出口数量、位置、宽度是否符合规范要求。

5.1.1每个防火分区以及同一防火分区的不同楼层的安全出口不少于两个，两个安全出口之间距离不应小于5m，当只设置一个安全出口时，是否符合规范规定的设置一个安全出口的条件。

5.1.2疏散人数的计算方法和技术数据是否准确、可靠。

5.1.3安全出口的最小疏散净宽度，除符合消防设计规范外，还应符合其他建筑设计规范的要求。

5.1.4安全出口和疏散门的净宽度是否与疏散走道、疏散楼梯梯段的净宽度相匹配。

5.1.5建筑内是否存在要求独立或分开设置安全出口的特殊场所。

5.2审查疏散楼梯和疏散门的设置是否符合规范要求。

5.2.1疏散楼梯的设置形式和数量、位置、宽度是否符合规范要求。疏散楼梯在首层是否按规范要求设置直通室外的安全出口，当不能直通室外时，疏散方式和疏散距离是否符合规范要求。开敞式楼梯不应为疏散楼梯。

5.2.2疏散楼梯的防排烟条件是否符合规范要求；疏散楼梯的围护结构的燃烧性能和耐火极限是否符合要求，不得以防火卷帘代替；防烟楼梯间前室面积是否符合规范要求。商业建筑等人员密集场所疏散楼梯间不应采用剪刀式楼梯。

5.2.3疏散楼梯在建筑的地上、地下部分应分隔，在避难层应错位或断开，其他楼层应上、下位置一致。

5.2.4疏散门的设置位置、数量、宽度和开启方向是否符合规范要求。

5.3根据建筑的疏散方式和单、双面布房等审查疏散距离和疏散走道宽度是否符合规范要求。

5.4审查避难走道、避难层和避难间的设置是否符合规范要求。

5.4.1根据建筑物使用性质、建筑高度审查该建筑是否需要设置避难层（间）。

5.4.2避难层（间）的设置楼层、平面布置是否符合规范要求。

5.4.3避难层（间）的防火、防烟等消防设施、有效避难面积是否符合规范要求。

5.4.4避难层（间）的疏散楼梯和消防电梯的设置是否符合规范要求。

6建筑构造

6.1审查防火墙、防火隔墙、防火挑檐等建筑构件的防火构造是否符合规范要求。

6.1.1防火墙、防火隔墙、防火挑檐的设置部位、形式、耐火极限和燃烧性能是否符合规范要求。

6.1.2建筑内设有厨房、设备房、儿童活动场所、影剧院等特殊部位时的防火分隔情况是否符合规范要求。

6.1.3冷库和仓库、厂房内布置有不同火灾危险性类别的房间时的特殊建筑构造是否符合规范要求。

6.1.4防火分隔是否完整、有效，防火分隔所采用的防火墙、防火门、窗、防火卷帘、防火水幕、防火玻璃等建筑构件、消防产品的耐火性能是否符合相关材料（产品）的技术标准要求。

6.1.5防火墙、防火隔墙开有门、窗、洞口时是否采取了符合规范要求的替代防火分隔措施。

6.1.6可燃气体和甲、乙、丙类液体的管道的设置，严禁穿过防火墙。防火墙内不应设置排气道。

6.2审查电梯井、管道井、电缆井、排烟道、排气道、垃圾道等井道的防火构造是否符合规范要求。

6.2.1电梯井、管道井、电缆井、排气道、排烟道、垃圾道等竖向井道是否独立设置，井壁、检查门、排气口的设置是否符合规范要求。

6.2.2电缆井、管道井每层楼板处和与走道、其他房间连通处的防火封堵是否符合规范要求。

6.3审查屋顶、闷顶和建筑缝隙的防火构造是否符合规范要求。

6.3.1屋顶、闷顶材料的燃烧性能、耐火极限是否符合规范要求。

6.3.2闷顶内的防火分隔和入口设置是否符合规范要求。

6.3.3变形缝构造基层材料燃烧性能是否符合规范要求，电缆、可燃气体管道和甲、乙、丙类液体管道穿过变形缝时是否按规范要求采取措施。

6.4审查建筑外墙和屋面保温、建筑幕墙的防火构造是否符合规范要求。

6.4.1外保温材料的燃烧性能等级是否符合规范要求。

6.4.2电气线路穿越或敷设在B1或B2级保温材料时应采取防火保护措施。

6.4.3当采用B1、B2级保温材料时，防护层设计是否符合规范要求。

6.4.4审查中庭等各种形式的上下连通开口部位及建筑幕墙上下、水平方向的防火分隔措施是否符合规范要求。

6.5审查建筑外墙装修及户外广告牌的设置是否符合规范要求。

6.6审查天桥、栈桥和管沟的防火构造是否符合规范要求。

7消防车道、作业场地和救援设施

7.1审查消防车道是否符合规范要求。

7.1.1根据建筑物的性质、高度、沿街长度、规模等，审查消防车道设置是否符合规范和各地消防装备实际使用要求。

7.1.2消防车道的形式（环形车道还是沿长边布置，是否需要设置穿越建筑物的车道）、宽度、坡度、承载力、转弯半径、回车场、净空高度等是否符合规范要求。

7.1.3区分消防车道和消防车作业场地之间的不同要求。

7.1.4消防车道设置在红线外时，应能取得权属单位同意的相关文件资料，确保正常使用。

7.2 审查消防车作业场地和入口是否符合规范要求。

7.2.1根据建筑高度、规模、使用性质和重要性，审查建筑是否设置需要设置消防车登高面和消防车作业场地。

7.2.2消防车作业场地的设置部位、设置长度、宽度、坡度，消防车登高面上各楼层消防救援口的设置位置、大小、标识等是否符合规范要求。消防车登高面是否有影响登高的裙房、树木、架空管线等，首层是否设置楼梯出口、立面是否设置窗口等；

7.2.3消防车作业场地范围内的外墙是否设置供消防救援的入口，开口的大小、位置是否满足规范要求，标识是否明显。

7.3 审查消防电梯是否符合规范要求。

7.3.1根据建筑的性质、高度和楼层的建筑面积或防火分区情况，审查建筑是否需要设置消防电梯。

7.3.2消防电梯的设置位置和数量，每台电梯的服务面积，消防电梯前室及合用前室的面积，消防电梯运行的技术要求，如防水、排水、电源、电梯井壁的耐火性能和防火构造、通讯设备、轿厢内装修材料等是否符合规范要求。

7.3.3利用建筑内的货梯或客梯作为消防电梯时，所采取的措施要满足消防电梯的运行要求。

7.4 审查直升机停机坪是否符合规范要求。

7.4.1屋项直升机停机坪或供直升机救助设施的设置情况是否符合规范要求。包括直升机停机坪与周边突出物的距离，出口数量和宽度，四周航空障碍灯，应急照明，消火栓的设置情况等是否符合规范要求。

7.4.2直升机停机坪的设置除要符合消防救援的要求外，尚应符合航空飞行安全的要求。

8灭火设施

8.1审查消防水源是否符合规范要求。

8.1.1根据建筑物的规模、使用性质及其重要性、火灾危险性、火灾特性和环境条件等因素综合审查消防给水的设计。

8.1.2消防水源的形式，消防总用水量、天然水源的保证率是否符合规范要求。建筑的消防用水总量应按室内、外消防用水量之和计算确定。

8.1.3利用天然水源的，天然水源的水量、水质、消防车取水高度、取水设施是否符合规范要求。

8.1.4由市政给水管网供水的，市政给水管网向室外消防给水管网供水（引入）管数量、供水管径（供水能力）是否符合规范要求。

8.1.5设置消防水池的，消防水池的设置位置、容量、取水口、取水高度等是否符合规范要求。消防水池总容量超过500m3时，是否分成两个能独立使用的消防水池；合用消防水池是否采取了消防用水不作他用的技术措施。

8.1.6设置消防水箱（包括高位消防水箱、分区水箱和转输水箱等）的，消防水箱的设置位置、容量、补水措施、水位显示等是否符合规范要求。高位消防水箱的设置高度不能满足规范规定的静压要求时，是否采取了相应的增压设施。重力消防给水系统的高位水箱不能满足消防给水系统压力的区域，该区域是否采用临时高压给水系统的相应措施，合用消防水箱是否采取了消防用水不作他用的技术措施。

8.2 审查室外消火栓系统是否符合规范要求。

8.2.1根据建筑的使用性质及其重要性、火灾危险性、火灾特性和环境条件等因素综合审查室外消火栓系统的设计是否符合规范要求。

8.2.2根据居住区、建筑物的一次灭火用水量和火灾延续时间，审查室外消火栓系统用水量是否符合规范要求。

8.2.3室外消防给水管网的设计是否符合规范要求。重点审查与室外消防管网或消防水泵连接的进水管的数量、连接方式、管径计算、管材选用等的设计。

8.2.4室外消防给水管道的设计是否符合规范要求。重点审查水压计算、阀门设置、管道布置等的设计。点这免费下载施工技术资料

8.2.5室外消火栓的设计是否符合规范要求。重点审查室外消火栓数量、布置、间距和保护半径。其中地下式消火栓应设置明显标志。

8.3 审查室内消火栓系统是否符合规范要求。

8.3.1根据建筑物的使用性质及其重要性、火灾危险性、火灾特性和环境条件等因素综合审查室内消火栓系统和消防软管卷盘的设置是否符合规范要求。

8.3.2根据规范要求计算出的建筑物室内消火栓用水量和火灾延续时间，审查室内消火栓用水量是否符合规范要求。

8.3.3室内消防给水管网的设计是否符合规范要求。重点审查引入管的数量、管径和选材，管网和竖管的布置形式（环状、枝状），竖管的间距和管径，阀门的设置和启闭要求、水泵接合器等的设计。

8.3.4室内消火栓的设计是否符合规范要求。重点审查室内消火栓的设置形式（含试验和检查用消火栓）、布置、保护半径、间距计算等的设计。

8.3.5水力计算是否符合规范要求。重点审查系统设计流量、消火栓栓口所需水压、充实水柱计算、管网水力计算（沿途水头损失、局部水头损失、最不利点确定、流量和流速确定）、消防水箱设置高度计算、消防水泵扬程计算、剩余水压计算、减压孔板计算和减压阀的选用（减压孔板孔径计算、减压孔板水头损失计算、减压阀的选用）。

8.3.6水泵接合器的数量和设置位置是否符合规范要求。

8.3.7消火栓给水系统的竖向分区是否符合规范要求，消火栓口的出水压力大于0.50MPa时，是否操起合适的减压措施。

8.4审查自动喷水灭火系统是否符合规范要求。

8.4.1根据建筑物的使用性质及其重要性、火灾危险性、火灾特性和环境条件等因素审查自动喷水灭火系统的设置和选型是否符合规范要求。

8.4.2系统的设计基本参数、设计流量和设计总用水量是否符合规范要求。主要是根据系统设置部位的火灾危险等级、净空高度等因素，审查喷水强度、作用面积、喷头最大间距、喷头工作压力、持续喷水时间。

8.4.3系统组件的选型与布置是否符合规范要求。重点审查喷头的选用和布置，报警阀组、水流指示器、压力开关、末端试水装置等的设置和供水管道的选材和布置。审查水泵接合器的数量和设置位置是否符合规范要求。

8.4.4系统水力计算、供水设施、减压措施，以及系统的操作和控制是否符合规范要求。

8.4.5特殊部位自动喷水灭火系统的设置是否符合规范要求。如公共建筑中的餐饮场所的排油烟罩及烹饪部位设置的自动灭火装置，Ⅰ类地下停车库设置的泡沫喷淋灭火系统，相关规范规定可以采用的自动喷水灭火局部应用系统等。

8.4.6系统配水管道的工作压力、配水管入口压力、配水支管控制的标准喷头数、每个报警阀组供水的最高与最低位置喷头的高程差是否符合规范要求。

8.4.7采用临时高压给水的系统是否设有高位消防水箱，其有效容积和设置高度是否符合规范要求，当水箱高度不满足要求时是否采取正确的增压措施。不设高位消防水池的建筑，系统是否按规范要求设置气压供水设备。高位消防水箱出水管与报警阀连接、各危险等级场所的最小出水管径是否符合规范要求。

8.4.8民用建筑中非仓库类高大净空场所的净空高度超过规范规定时，是否按相关规范正确设置自动跟踪定位射流灭火装置。

8.4.9按规范要求设置自动喷水灭火系统的工业与民用建筑由于净高等原因无法采用自动喷水灭火系统的场所，是否按相关规范正确设置自动跟踪定位射流灭火装置。

8.5审查消防水泵和消防水泵房是否符合规范要求。

8.5.1消防工作水泵、消防转输水泵、消防增压水泵的设计流量和扬程是否符合规范要求；消防泵的流量扬程曲线是否符合规范要求；备用泵设置是否符合规范要求。

8.5.2消防水泵是否采用自灌式吸水；消防水泵或泵组的吸水管和出水管的设置是否符合规范要求；吸水管是否设有控制阀和过滤器，变径连接时是否采用偏心异径管件；出水管上是否安装有止回阀、控制阀和压力表，是否设置有试验和检查用压力表和放水阀。

8.5.3室内消火栓给水管网和自动喷水灭火系统管网是否分开设置，消防泵是否独立设置，当合用消防泵时，供水管路是否在报警阀前分开。高层建筑消防给水系统是否有防超压措施。

8.5.4消防水泵房是否有排水设施。

8.5.5消防给水系统水压强度试验和水压严密性试验是否符合规范要求。

8.6 审查气体灭火系统是否符合规范要求。

8.6.1根据建筑物的使用性质、规模等审查系统的设置场所和类型是否符合规范要求。

8.6.2系统防护区的设置、划分是否符合规范要求。重点审查防护区的数量限制、保护容积的限制，围护结构及门窗的耐火极限、围护结构承受内压的允许压强、泄压设施。

8.6.3系统的设计是否符合规范要求，包括灭火设计用量、灭火设计浓度、墯化设计浓度、灭火设计密度、设计喷放时间、喷头工作压力等。

8.6.4系统的操作与控制是否符合规范要求，包括系统的电源、气源等，管网灭火系统的启动方式，明确延迟喷射或无延迟喷射的启动方式。

8.6.5系统的安全措施是否符合规范要求，包括防护区的疏散设计、通风、设置的预制灭火的充压压力、有人防护区的灭火设计浓度或实际浓度等安全要求，储瓶间、管网的安全要求。

9防排烟设施

9.1审查防烟设施是否符合规范要求。

9.1.1建筑内需要设置防烟设施的部位是否符合规范要求。

9.1.2设置防烟系统的部位对和机械防烟的形式选择是否符合规范要求。

9.1.3楼梯间、防烟前室、合用前室、消防电梯前室、疏散走道、中庭等采用自然通风口的面积、开启方式是否符合规范要求；避难层采用自然通风时是否设有两个不同朝向的外窗或百叶窗，且每个朝向开窗面积是否符合自然通风开窗面积要求。点这免费下载施工技术资料

9.1.4机械防烟系统是否符合规范要求。

9.1.4.1送风机的选型和设置位置是否符合规范要求。

9.1.4.2送风机的进风口设置是否按规范要求不受烟气影响。

9.1.4.3送风口的设置位置、启闭方式控制、送风口的风速是否符合规范要求。

9.1.4.4风管的制作材料、耐火性能是否满足规范要求，且不同材料风道风速是否满足规范规定，风管上防火阀的设置是否符合规范要求。

9.1.4.5防烟系统风量计算，其余压值、加压送风量控制是否符合规范要求；承担32层以上送风系统是否分段设计；封闭避难层的独立送风系统机械加压送风量是否按避难区净面积确定。

9.2审查排烟设施是否符合规范要求。

9.2.1建筑内需要设置排烟设施部位是否符合规范要求。同一个防烟分区是否采取同一种排烟方式。

9.2.2防烟分区的划分、面积、挡烟设施的设置是否符合规范规定，防烟分区不应跨越防火分区，敞开楼梯、自动扶梯穿越楼板的开口部位应设置挡烟垂壁或防火卷帘。

9.2.3自然排烟是否符合规范要求。

9.2.4排烟口或排烟窗的设置位置、高度、面积、开启控制方式是否符合规范要求。

9.2.5机械排烟是否符合规范要求。

9.2.5.1排烟风机的选型和风机设置位置。排烟风机选型是否符合排烟系统要求，是否采用离心式或轴流排烟风机，风机入口是否设置排烟防火阀并能连锁关闭排烟风机；排烟风量是否按规范要求计算。

9.2.5.2排烟风管的制作材料，耐火极限、风管与可燃物的距离等是否符合规范要求，且不同材料风道风速应满足规范规定，管道相应位置应设置排烟防火阀。

9.2.5.3排烟口及排烟窗距排烟区域最远的距离，排烟窗安装位置、安装高度应符合规范规定；排烟口的安装位置、开启方式、风口风速及其与安全出口距离是否符合规范规定。

9.2.5.4排烟系统是否按规范要求设置补风系统，补风系统的设置风量是否符合规范要求。

10采暖、通风和空气调节

10.1审查采暖、通风与空气调节系统机房的设置位置，建筑防火分隔措施，内部设施管道布置是否符合规范要求。

10.2根据建筑物的不同用途、规模，审查场所的采暖通风与空气调节系统的形式选择是否符合规范要求。

10.2.1甲、乙类厂房及丙类厂房内含有燃烧或爆炸危险粉尘、纤维的空气是否按照规范要求不循环使用；民用建筑内空气中含有容易起火或爆炸危险物质的房间，是否设置自然通风或独立的机械通风设施且其空气不循环使用。

10.2.2甲、乙类厂房和甲、乙类仓库内是否采用明火和电热散热器采暖；不应采用循环使用热风采暖的场所是否采用循环热风采暖。

10.3审查通风系统的风机、除尘器、过滤器、导除静电等设备的选择和设置是否符合规范要求。

10.3.1不同类型场所送排风系统的风机选型是否符合规范要求。

10.3.2含有燃烧和爆炸危险粉尘等场所通风、空气调节系统的除尘器、过滤器设置是否符合规范要求。

10.4审查采暖、通风空调系统管道的设置形式，设置位置、管道材料与可燃物之间的距离、绝热材料等是否符合规范要求。

10.5审查防火阀的动作温度选择、防火阀的设置位置，设置要求是否符合规范的规定。

10.6审查排除有燃烧或爆炸危险气体、蒸气和粉尘的排风系统，燃油或燃气锅炉房的通风系统设置是否符合规范要求。

11电气

11.1审查消防用电负荷等级，保护对象的消防用电负荷等级的确定是否符合规范要求。

11.2审查消防电源设计是否符合规范要求。

11.2.1消防电源设计是否与《供配电系统设计规范》规定的相应用电负荷等级要求一致。

11.2.2一、二级负荷消防电源采用自备发电机时，发电机的规格、型号、功率、设置位置、燃料及启动方式、供电时间是否符合规范要求。

11.2.3备用消防电源的供电时间和容量，是否符合该建筑火灾延续时间内各消防用电设备的要求，不同类别场所的应急照明和疏散指示标志的备用电源的连续供电时间应符合规范要求。

11.3审查消防配电设计是否符合规范要求。

11.3.1消防用电设备是否采用专用供电回路，保证当建筑内生产、生活用电被切断时，仍能保证消防用电。

11.3.2按一、二级负荷供电的消防设备，其配电箱是否独立设置。消防控制室、消防水泵房、防烟和排烟风机、消防电梯等的供电，是否在其配电线路的最末一级配电箱处设置自动切换装置。

11.3.3消防配电线路的敷设是否符合规范要求。

11.4审查用电系统防火设计是否符合规范要求。

11.4.1供电线路。架空线路与保护对象的间距是否满足规范要求，电力电缆及用电线路是否按相关规范要求敷设。

11.4.2开关、插座和照明灯具靠近可燃物时，是否采取隔热、散热等防火措施；可燃材料仓库灯具的选型是否符合要求，灯具的发热部件是否采取隔热等防火措施，配电箱及开关的设置位置是否符合要求。点这免费下载施工技术资料

11.4.3爆炸和火灾危险环境电力装置的设计应符合现行国家标准《爆炸危险环境电力装置设计规范》的规定。

11.4.4部分火灾危险性较大场所是否按规范要求设置电气火灾监控系统。

11.5审查消防应急疏散照明及指示标志是否符合规范要求。

11.5.1应急疏散照明及疏散指示标志的设置部位应符合规范要求。

11.5.2不同场所的应急疏散照明及疏散指示标志的照度应符合规范要求。

11.5.3应急疏散照明及疏散指示标志的安装符合规范要求，特殊场所应设置能保持视觉连续的灯光疏散指示标志或蓄光疏散指示标志。

11.5.4灯具是否符合《消防安全标志》和《消防应急照明和疏散指示系统》的规定。

11.6审查火灾自动报警系统是否符合规范要求。

11.6.1根据建筑的使用性质、火灾危险性、疏散和扑救难度等因素，审查系统的保护对象分级，设置部位，系统形式的选择，火灾报警区域和探测区域的划分。

11.6.2根据工程的具体情况，审查火灾报警控制器的选择及布置是否符合规范要求规定。主要审查火灾报警控制器容量和每一总线回路所容纳的地址编码总数。

11.6.3火灾探测器、火灾手动报警按钮、火灾应急广播、火灾警报装置、消防专用电话、系统接地的设计是否符合规范要求。

11.6.4系统的布线设计是否符合规范要求，重点审查系统导线的选择，系统传输线路的敷设方式；系统的供电可靠性、系统的接地等设计是否符合规范要求。

11.6.5根据建筑物的使用性质和功能不同，审查消防联动控制系统的设计。重点审查系统对自动喷水灭火系统、室内消火栓系统、气体灭火系统、泡沫和干粉灭火系统、防排烟系统、空调通风系统、火灾应急广播、电梯回降装置、防火门及卷帘系统、消防应急照明系统、消防通讯系统等消防设备的联动控制设计。

12建筑防爆

12.1审查有爆炸危险的甲、乙类厂房的设置是否符合规范要求。

12.1.1有爆炸危险的甲、乙类厂房是否独立设置，是否采用敞开或半敞开式，承重结构是否采用钢筋混凝土或钢框架、排架结构。

12.2审查有爆炸危险的厂房或厂房内有爆炸危险的部位、有爆炸危险的仓库或仓库内有爆炸危险的部位、有粉尘爆炸危险的筒仓、燃气锅炉房是否采取防爆措施、设置泄压设施，是否符合规范要求。

12.2.1确定危险区域的范围，审查泄压口位置是否影响室内、外的安全条件，是否避开人员密集场所和主要交通道路。

12.2.2泄压面积是否充足、泄压形式是否适当。

12.2.3泄压设施是否采用轻质屋面板、轻质墙体和易于泄压的门、窗等，是否采用安全玻璃等在爆炸时不产生尖锐碎片的材料。屋顶上的泄压设施是否采取防冰雪积聚措施。作为泄压设施的轻质屋面板和墙体的质量是否符合规范要求。

12.3审查有爆炸危险的甲、乙类生产部位、设备、总控制室、分控制室的位置是否符合规范要求。

12.3.1有爆炸危险的甲、乙类生产部位，是否布置在单层厂房靠外墙的泄压设施或多层厂房顶层靠外墙的泄压设施附近。

12.3.2有爆炸危险的设备是否避开厂房的梁、柱等主要承重构件布置。

12.3.3有爆炸危险的甲、乙类厂房的总控制室是否独立设置。

12.3.4有爆炸危险的甲、乙类厂房的分控制室宜独立设置，当贴邻外墙设置时，是否采用耐火极限不低于3.00h的防火隔墙与其他部位分隔。

12.4审查散发较空气轻的可燃气体、可燃蒸气的甲类厂房是否采用轻质屋面板作为泄压面积。顶棚是否平整、无死角，厂房上部空间是否通风良好。

12.5审查散发较空气重的可燃气体、可燃蒸气的甲类厂房和有粉尘、纤维爆炸危险的乙类厂房是否采用不发火花的地面。

12.5.1采用绝缘材料作整体面层时是否采取防静电措施。

12.5.2散发可燃粉尘、纤维的厂房，其内表面是否平整、光滑、易于清扫。

12.5.3厂房内不宜设置地沟，必须设置时，是否符合规范要求。

12.6审查使用和生产甲、乙、丙类液体厂房，其管、沟是否与相邻厂房的管、沟相通，其下水道是否设置隔油设施。

12.7审查甲、乙、丙类液体仓库是否设置防止液体流散的设施。遇湿会发生燃烧爆炸的物品仓库是否采取防止水浸渍的措施。

12.8审查设置在甲、乙类厂房内的办公室、休息室，必须贴邻本厂房时，是否设置防爆墙与厂房分隔。有爆炸危险区域内的楼梯间、室外楼梯或与相邻区域连通处是否设置门斗等防护措施。点这免费下载施工技术资料

12.9审查安装在有爆炸危险的房间的电气设备、通风装置是否具有防爆性能。

13建筑装修

13.1审查设计说明及相关图纸，明确装修工程所在建筑的建筑类别、装修范围、装修面积。装修范围应明确所在楼层，若不是整层装修则应明确局部装修范围的轴线。

13.2审查装修工程的使用性质是否与通过审批的建筑使用性质相一致。装修工程的使用性质如果与原设计不一致，则应判断是否引起整栋建筑的性质变化，是否需要重新申报土建调整。

13.3审查装修工程的平面布置是否符合规范要求。

13.3.1装修工程的平面布置是否满足疏散要求，由点——楼梯、线——走道、面——防火分区组成的立体疏散体系是否完整和畅通，楼梯间应核对楼梯间形式、宽度、数量；走道应核对疏散距离、疏散宽度；防火分区是否改变，核对面积大小、防火墙和防火卷帘的设置、分区的界线是否清晰。

13.4 审查装修材料的燃烧性能等级是否符合规范要求。

13.4.1装修范围内是否存在装修材料的燃烧性能等级需要提高或者满足一定条件可以降低的房间和部位。

13.5审查各类消防设施的设计和点位是否与原建筑设计一致，是否符合规范要求。

13.6审查照明灯具及配电箱的防火隔热措施是否符合规范要求。

13.6.1配电箱的设置位置是否符合规范要求。

13.6.2照明灯具的高温部位，当靠近非A级装修材料时，是否采取隔热、散热等保护措施。

13.6.3灯饰的材料燃烧性能等级是否符合规范要求。

13.7审查建筑内部装修是否遮挡消防设施，是否妨碍消防设施和疏散走道的正常使用。

壹  建筑给水常用管材及附件

1. 钢管及其管道连接方法。

图2－1 钢管螺纹连接的管道配件及连接方法

※掌握管件的连接及连接方法并能计算出给水管道系统中所需管件是对管道图熟悉程度的一个重要标志。在给水系统图中，管件并无特殊图例，这时只能根据管径尺寸的标注和管向的变化计算出各种管件。如下表为常见的管件计算举例。

2. 给水铸铁管及其管件

3. 给水塑料管

由于镀锌钢管易锈蚀、腐化水质的问题，因此给水塑料管的应用日趋广泛，在发达国家和我国部分城市已限制镀锌钢管在建筑生活给水系统中使用。

4. 附件

（1）给水附件

1）配水附件

配水附件的形式较多，有早期用于洗涤盆、污水盘、洗槽上的球形阀式配水龙头，旋转90°即可完全开启的旋塞式配水龙头，用于洗脸盆、浴盆上冷热水混合龙头，沐浴用的莲蓬头，化验盆使用的鹅颈三联龙头，医院使用的脚踩龙头，以及延时自闭式龙头和红外线电子自控龙头等。

2）控制附件

图2.3 控制附件

（a）截止阀（b）闸阀（c）升降式止回阀

（d）旋启式止回阀（e）浮球阀

贰   建筑排水常用管材及附件

1. 排水铸铁管及其管件

直径为50～200mm，壁厚一般为4～7mm，直管长度一般为1.0～1.5m，其管端形状只有承插式一种，接口形式为承插连接。

图2.5 排水管件

1—90°弯头；2—45°弯头；3—乙字管；4—双承管；5－管箍（套筒）；6—大小头；7—斜三通；8 —正三通；9—斜四通；10—正四通；11—P弯；12—S弯

2. 塑料管及其管件（略）

国家建设部等部门已明确指出，要求城市新建多层建筑必须使用排水塑料管。DN50、75、100、150。长度4～6m。

3. 排水管道附件

（1）存水弯（水封管）

是设置在卫生器具排水支管上及生产污（废）水受水器泄水口下方的排水附件，其构造一般有S型和P型两种。

S型存水弯－－适用于排水横管距卫生器具出水口较近位置的连接。

P型存水弯－－适用于排水横管距卫生器具出水口较远位置的连接。

当卫生器具的构造已有存水弯时，在排水口以下可不设存水弯。

（2）检查口与清扫口－－管道清通时使用

检查口－－是一个带盖板的开口短管。安装在排水立管上，安装高度从地面至检查口中心为1.0m。

清扫口－－一般设在排水横管上，清扫口顶与地面相平。横管始端的清扫口与管道垂直的墙面距离不得小于0.20m。当采用管堵代替清扫口时，为了便于清通和拆装与墙面的净距不得小于0.4m。

埋地管道上的检查口应设在检查井内，检查井直径不得小于0.7m。

（3）通气帽

在通气管顶端应设通气帽，以防止杂物进入管内。

甲型通气帽－－采用20号铁丝编绕成；

乙型通气帽－－采用镀锌铁皮制成。

 首先我们说一下那个在什么情况下需要对房屋建筑进行结构的安全鉴定。

第一就是在达到设计使用年限的时候。现在对于我们国家来说设计使用年限一般50年的居多，普通的住宅或者办公楼，一般是在66年以后建的，就是已经达到了设计使用年限的。这部分都是要进行房屋的结构安全鉴定的。

再一个就是原设计未考虑抗震设防或者抗震设防要求有所提高的。未考虑的呢就是基本上76年以前有一部分建筑是没有考虑的。再一个就是抗震设防要求提高的，提高的主要就是学校医院还有幼儿园等，从原来的丙类建筑变成乙类建筑。

拟进行结构改造，影响结构安全性和抗震性能的，改变使用用途使荷载增大的，抗震设防类别提高的，或未按照规定变动建筑主体和承重结构降低了房屋结构安全性与抗震性能的。这个主要就是结构改造引起的，很多这种拆改啊，或者使用功能改变啊这部分。

主体结构出现明显的受力裂缝或者是钢筋钢材的锈蚀及变形损伤的。

地基不均匀沉降导致结构损伤和变形的。

毗邻的建筑施工可能影响房屋建筑使用和结构安全与抗震性能的。

发现房屋存在严重的安全隐患的

因事故导致结构整体损伤或者房屋建筑灾害损伤修复处理之前要进行房屋安全鉴定。

我们一般做一个房屋的结构安全和抗震鉴定主要是包含三方面的内容

现场的检测部分。现场检测主要的目的就是确定它的施工质量，还有就是外观的缺陷，对基础建筑来说就是外观缺陷损伤的情况。

根据我们现场检测的情况对结构进行安全和抗震的验算。

根据验算的结果还有检测的结果出一个建议，就是根据它结构存在的问题给出一个处理建议。

现场的检测部分

结构体系和结构布置检查

这个检查就是要确定委托方所提供的图纸和我们实际要检测的结构是一致的。包括他有没有进行过改造，改造的部位或者是有没有进行过加固。就是要确保我们拿到的图纸资料和现场是完全一致的。当他不一致的时候我们一定要着重对这个不一致的地方进行检测，这个主要是为我们后边的结构验算提供一个准确的一个数据。

外部缺陷与损伤普查

因为对于既有建筑来说缺陷与损伤的普查是最直观的对原结构施工质量的一个评价。

整体倾斜检测

整体倾斜就是要确定建筑物是不是存在不均匀沉降，不均匀沉降的情况怎么样，现在的这个倾斜到底是不是已经超过了规范的允许值。

混凝土强度检测

对框架结构来说这是比较重要的一个方面。强度的检测一般我们要把他划分检验批，每个检验批根据规范要求出检一定数量，混凝土强度对于既有建筑来说可能要回弹也要钻芯修正，因为可能有一些构件时间长了以后，尤其是龄期比较大的时候可能这个回弹值不能完全代表他的真实混凝土强度，还是要钻芯修正。

框架柱和梁构件的截面尺寸与钢筋配置检测

这个检测就是要确定他是不是和图纸一致，包括他钢筋的根数，然后箍筋的间距等。

现浇板板厚与钢筋配置检测及楼面现有荷载检测

看楼板是现浇板还是预制板。是预制板的话有可能我们要确定一下他的预制板型号。现浇板的话就要测一下板厚，还有他的配筋是不是和图纸一致，然后还有一个就是楼面的荷载的情况。楼面荷载情况包括两部分，一个就是恒载。这个既有建筑的话他可能使用年限比较长一些，中间进行过装修啊或者什么的，这个要确定他现在这个楼面的做法的重量和咱提供图纸的做法的重量是不是一致。然后就是它的使用功能，因为他的使用功能改变的话楼板需要的活荷载也是不一致的，这个要确定。

根据检测结果对原结构进行结构安全和抗震鉴定

根据现场我们检测的内容进行结构安全和抗震鉴定。结构安全抗震鉴定一般情况下也包括两部分，一个就是我们根据检测结果对原结构进行一个结构安全抗震鉴定。

涉及到改造的可行性分析

再一个就是如果涉及到它要改造的话我们可能还要做一个改造的可行性分析，包括局部改造或者加层。这个改造的可行性分析就是要根据他的改造或者加层情况，他们的加层方案再进行核算，核算加层以后或者改造以后的结构是不是能够满足规范要求。

根据我们前面两个方面给出一个现场检测结果和鉴定结论，给出一个处理建议。处理建议就是原结构存在哪些问题，每一个问题我们应该怎么处理。然后就是加层是不是可行，在加层或者改造过程中我们需要着重注意哪几个方面等，给委托方一个提示。

还有我想和大家分享一下，对于没有图纸的混凝土框架结构的检测经验。对做既有建筑的房屋鉴定来说这个情况还比较多，因为有一些涉及到产权的变更啊，或者是其他的一些原因造成图纸丢失的，甚至是连设计单位都找不着，所以没有图的框架结构我们也是遇到不少。这个我们最大的难度主要就是构件的截面尺寸还有这个钢筋配置。我们就主要讲一下没有图的混凝土框架结构检测的几个重点。

结构布置说的通俗一点就是结构构件之间的距离，然后轴网距离，因为它涉及到结构安全的准确性。首先我们应该用激光测距仪呀，盒尺呀对柱子的距离，梁的距离进行确定。有没有其他的上面因为有其他的荷载造成有一些小梁，把这些一定要确定清楚。还有楼梯间、电梯间的位置，根据这个来绘制一个简单的平面示意图，标注这层梁上部的使用用途，这个主要是为了后面我们检测梁板的时候划分它们的类别做一个依据。再一个注意的就是，在工程中的这个梁、柱它偏心比较多，所以在测量距离的时候我们要确定一下它是不是有偏心，最好是即使偏心，这个距离最好能够是一个我们常用的模数情况。

难度比较大的就是框架柱、梁、截面尺寸和钢筋置。因为没有图，这些都需要我们去检测，这个检测不可能做到每一个构建都去测量，所以我们首先要根据我们第一步做的那个平面布置示意图把梁、柱划分检验批。怎么划分呢，一般的就是将框架梁可以划分成首层，中间楼层和顶层这三个检验批。因为中间楼层如果是一般的，简单的使用功能相同的话，它的梁的偏心可能上下层的也是都一样的。每个检验批根据跨度、位置还有两边摆放的荷载是不是相同，然后划分若干个种类，每个类别的梁至少抽取，一般抽三根进行截面尺寸、钢筋根数、钢筋直径和箍筋间距的检测。对每类构件至少抽取一个构件进行钢筋直径的测，这个直径就是需要我们剔凿露出钢筋来，我们用卡尺去检测。

第二条就是次梁，次梁的检测相对更简单一些，我们可以把整个结构的次梁都划分成同样一个检验批。就是说只要他的跨度和梁面荷载，两边与主梁的间距这些都是一样的话，我们就可以把他划分成同样一个别。这个跟上面一样，每个类别至少抽取3个构件进行直径、截面寸、还有钢筋间距的检测。其实我们说起来这个简单，而真正做来，划分的类别会非常非常多，可能一个结构下来十几、二十个都不止。简单的比如教室什么的还好一些，对办公楼来说可能会更多。

然后框架柱，框架柱我们首先是按楼层划分，每个楼层又根据角柱、边柱和中柱，还有他上面承担的竖向荷载、水平荷载的面积不同划分成若干种类，每个种类也是至少抽3个构件进行检测，同样的是每个类型的构件至少有一个我们是要凿出来进行钢筋直径的剔凿验证的。这个需要指出的就是框架柱可能会很多时候4根角筋和中间的钢筋是不一样的，所以在剔凿的时候，一般至少剔出两根看一下他是不是一致的。

根据结构布置情况，只要板的尺寸是一致的我们一般就可以把他划分成一个检验批。这个就是要对他板厚、钢筋配置检测，还有板上部的荷载，根据板使用功能不同板上部的活荷载是不是一样，板上面的楼面做法是不是一致。同样是每个检验批抽不少于3个构件，同样还要有每个构件，对于双向板就是两个方向的钢筋都要剔凿钢筋，验证他的直径。一定要确定他的荷载和楼板的配筋是不是一致。

我们上面的所有的检测内容都是为了我们的第四来服务的。收集了所有的检测数据以后分析完了，根据我们的实际检测结果，构件的情况，进行结构安全和抗震鉴定安全核算，主要包含两方面内容：一个就是正常使用下的结构安全，一个是包括地震作用下的抗震鉴定。抗震鉴定首先我们一定要确定后续使用年限，确定他是A类、B类还是C类，根据建筑抗震鉴定标准确定后续使用年限。抗震鉴定类别不同，后面计算结果会有很大区别，包括抗震构造措施也有一些区别，所有的鉴定完成以后我们会给一个处理建议，就是把上面结构检测和鉴定过程中所发现的问题给出一个处理的方法和方式，让委托方他们对这个处理有一个了解。

 最常见的建筑内部给水排水、消防给水系统、小区给水排水，其中建筑内部给水排水是最为重要和基础的部分，也是本课件的学习重点。

室内给水排水与小区给排水是相互联系的，室内给水系统的水源来自于小区给水干管，而室内污水废水则通过排水管道排入室外小区的排水系统。它们之间的界限是：给水系统以接入建筑物供水管的阀门为界;排水系统已排出建筑物的第一个排水检查井为界。

1建筑内部给水系统

一、类型包括

生活给水系统：供给人们饮用、洗涤、烹饪等生活用水;

生产给水系统：供给生产设备冷却、原料和产品的洗涤以及各类产品制造过程中所需的生产用水。

消防给水系统：供给各类消防设备灭火用水。

二、室内给水系统的组成

1、引入管：指室外给水管网与建筑物内部给水管道之间的联络管段也称进户管。

2、水表节点：指引入管上装设的水表及其前后设置的阀门，泄水装置的总称。阀门用于关闭管网，以便维修和拆换水表;泄水装置作用主要是在检修时放空管网，检测水表精度。

3、管道系统：是指建筑内部给水水平干管或垂直干管、立管、支管等组成的系统。

给水管道主要采用管材：钢管和铸铁管。生活给水管管径≤150mm时，应采用热浸镀锌工艺生产的镀锌钢管;管径≥150mm时，可采用给水铸铁管;埋地管管径≥75mm时，宜采用给水铸铁管。生活消防共用给水系统应采用镀锌钢管。

4、给水管道附件：指管路上的截止阀、闸阀、止回阀及各式配水龙头等，用于调节管道系统中水量水压，控制水流方向以及关断水流便于管道仪表和设备检修的各类阀门。

常见的阀门有：

1)截止阀：关闭严密，水流阻力较大，只适用于管径小于50mm的管路上。

2)闸阀：全开时水流直线通过，水流阻力小，适用于管径大于50mm的管道。

3)蝶阀：阀板在90度范围内翻转，调节，节流和关闭水流。

4)止回阀：用以阻止管道中水流的方向流动。

5)配水龙头。

5、用水设备：

包括：卫生器具、消防设备和生产用水设备等。

6、升压和储水设备：

当室外给水管网的水压不足或建筑物内部对供水安全性和稳定性要求比较高时，需在给水系统中设置水泵，水箱、气压给水设备和储水设备等。

建筑内部给水方式：

2建筑内部排水系统

建筑内部排水系统是将建筑内部人们日常生活和工业生产中使用过的污水收集起来及时排到室外。

建筑内部排水系统类型

按系统接纳的污废水类型不同，建筑内部排水系统可分为三类。

1、生活排水系统

生活排水系统是排除居住建筑，公共建筑及工厂生活间的污废水。生活排水系统又可分为：排除冲洗便器的生活污水排水系统和排除洗涤废水的生活废水排水系统。生活废水经过处理可作为杂用水，用于冲洗厕所或绿化。

2、工业废水排水系统

工业废水排水系统是排除工艺生产过程中产生的污废水。为便于污废水的处理和综合利用，按污染程度可分为生产污水排水系统和生产废水排水系统，污染程度较重的生产污水经过处理后达到排放标准排放，生产废水污染较轻，可作杂用水加以回用。

3、屋面雨水排除系统

用于收集降落在大屋面建筑和高层建筑屋面上的雨雪水。

建筑内部排水的组成：

1、卫生器具和生产设备受水器

卫生器具是建筑内部排水系统的起点。用来满足日常生活和生产过程中各种卫生要求，收集和排除污废水的设备。

大便器、小便器、冲洗设备、洗脸盆、盥洗槽、浴盆、淋浴器、洗涤盆、地漏。

2、排水管道系统

由连接卫生器具的排水管道，有一定坡度的横支管、立管、埋设在室内地下的总横干管和排出到室外的排出管等组成。

3、通气系统

建筑内部排水管内是水气两相流，为防止因气压波动造成的水封破坏使有毒有害气体进入室内，需设置通气系统。

当建筑物层数和卫生器具不多时，可将排水立管上端延伸出屋顶，进行升顶通气，不用设专用通气管。

当建筑物层数和卫生器具较多时，因排水量大，空气流动过程宜受排水过程干扰，须将排水管和通气管分开，设专用通气管道。

排水系统通气立管设置情况：

A：单立管排水系统，只有1根排水立管，不设专门通气立管的系统;

B：双立管排水系统：也叫双管制排水系统，由1根排水立管和1根通气立管组成;

C：三立管排水系统：也叫三管制排水系统，由1根生活污水立管，1根生活废水排水立管和1根通气立管组成。

通气系统的布置和敷设要求：

1)伸顶通气管高出屋面不小于0.3米，但应应大于该地区最大积雪厚度，屋顶有人停留时应大于2米;

2)连接4个及4个以上卫生器具，且长度大于12米的横支管和连接6个及6个以上大便器的横支管上要设环形通气管，环形通气管应在横支管起端的两个卫生器具之间接出，在排水横支管中心线以上与排水横支管呈垂直或45度连接。

3)专用通气立管每隔2层，主通气立管每隔8-10层设置结合通气管与污水立管连接;

4)专用通气立管和主通气立管的上端可在最高卫生器具上边缘或检查口以上不小于0.15米处与污水立管以斜三通连接，下端在最低污水横支管以下与污水立管以斜三通连接;

5)通气立管不得接纳污水、废水和雨水，不得与通风管或烟道连接。

4、清通设备：为疏通建筑内部排水管道保障排水畅通，需设置清通设备。在横支管上设清扫口，在立管上设置检查口，室内埋地横干管上设检查井。

5、抽升设备：民用建筑的地下室，人防建筑物，高程建筑地下技术层，某些工厂车间的地下室和地下铁道及地下建筑物的污废水不能自流排出室外，须设污废水提升设备。

7、污水局部处理构筑物：室内污水不符合排放要求时，必须进行局部处理，如沉淀池、隔油池、化粪池、中和池、消毒池等。

建筑雨水排水系统：

降落在屋面的雨水和雪水，特别是暴雨，在短时间内会形成积水，需要设置屋面排水系统，有组织，系统的将屋面的雨水及时排除。屋面雨水的排除方式按雨水管道的位置分为外排水系统和内排水系统。

1、外排水：是指屋面不设雨水斗，建筑物内部没有雨水管道的雨水排除方式。按屋面有无天沟，又可以分为檐沟外排水和天沟外排水两种方式。

2、内排水：是指屋面设置雨水斗，建筑物内部有雨水管道的雨水排水系统。对于屋面设立天沟有困难的壳形屋面或设有天窗的厂房考虑设立内排水系统，对于建筑立面要求高的高层建筑，大屋面建筑及寒冷地区的建筑的外墙设置雨水排水立管有困难时，也可考虑采用内排水形式。

1)内排水系统的组成：雨水斗、连接管、悬吊管、立管、排出管、埋地干管和检查井组成。

2)分类

A：内排水系统按雨水斗的连接方式可分为单斗和多斗雨水排水系统。

单斗系统：一般不设悬吊管，多斗系统中悬吊管将雨水斗和排水立管连接起来。

多斗系统：悬吊管上连接多个雨水斗(一般不得多于4个)的系统。其排水量大约为单斗的80%，在条件允许的情况下，应尽量采用单斗排水，以充分发挥管道系统的排水能力。

B：按排除雨水的安全程度，内排水系统分为敞开式和密闭式两种排水系统。

敞开系统：为重力排水，检查井设置在室内，敞开式可以接纳生产废水，省去生产废水的排出管，但在暴雨时可能出现检查井冒水现象。

密闭系统：雨水由雨水斗收集，进入雨水立管，或通过悬吊管直接排至室外的系统，室内不设检查井。密闭式排出管为压力排水。

一般为安全可靠，宜采用密闭式排水系统。

3、混合排水系统

大型工业厂房的屋面形式复杂，为了及时有效地排除屋面雨水，往往同一建筑物采用几种不同形式的雨水排除系统，分别设置在屋面的不同部位，由此组合成屋面雨水混合排水系统。

3建筑内部热水供应系统

建筑内部热水供应系统是为满足人们生产生活过程中对水温的特定要求，有管道及辅助设备组成的输送热水的网络。

分类和组成

1、按热水供水范围的大小，可分为，局部热水供应系统、集中热水供应系统和区域热水供应系统。

(1)局部热水供应系统：供水范围小，热水分散制备，靠近用水点设置小型加热设备供一个或几个配水点使用，热水管路较短，热损失较少。适用于使用要求不高，用水点少而分散的建筑和车间。

(2)集中热水供应系统：供水范围大，热水集中制备，用管道输送到各配水点。一般在建筑内设专用锅炉房或热交换器将水集中加热后通过热水管道将水输送到一幢或几幢建筑使用。这种系统加热设备集中，管理方便，设备系统复杂，建设投资较高，管路热损失较大，适用于热水用量大、用水点多且分布较集中的建筑。

(3)区域热水供应系统：水在热电厂或区域性锅炉房或区域热交换站加热，通过室外热水管网将热水输送至城市街坊、住宅小区各建筑中。该系统便于集中统一维护管理和热能综合利用，并且消除分散的小型锅炉房，减少环境污染，设备、系统复杂，需敷设室外供水和回水管道，基建投资较高，适用于要求供热水的集中区域住宅和大型工业企业。

室内热水系统的组成：

热媒系统(第一循环系统)、热水供应系统(第二循环系统)和附件。

(1)热媒系统：

热媒系统由热源、水加热器和热媒管网组成。

工作原理：由锅炉生产的蒸汽(或过热水)通过热媒管网送到水加热器加热冷水，经过热交换后蒸汽变成冷凝水，靠余压送到冷凝水池，冷凝水和新补充的软化水经过冷凝循环泵送回锅炉加热为蒸汽，如此循环完成热交换的传递作用。

(2)热水供应系统(第二循环系统)

热水供应系统由热水配水管网和回水管网组成。

工作原理：被加热到一定温度的热水，从水加热器出来经配水管网送至各热水配水点，而水加热器的冷水由屋顶水箱哦给水管网补给。为了保证各用水点都有规定水温的热水，在立管和水平管设回水管，使一定量的热水经过循环水泵流回水加热器以补充管网所损失的热量。

(3)附件：包括蒸汽热水的控制附件及管道的连接附件。如温度自动调节器(控制出水水温)、疏水器(进行汽水分离，减少蒸汽损失)、减压阀、膨胀罐、自动排气阀、膨胀管和膨胀水箱(吸收工作介质因温度变化增加的那部分体积)、管道补偿器(补偿吸收管道受热或冷凝时管道轴向热变形)等 。

热水供水方式：

1、分类：

(1)按管网压力工况的特点可分为：开式和闭式。

(2)按热水加热方式不同分为：直接加热和间接加热

(3)按热水管网设置循环管网的方式不同：全循环、半循环、无循环。

(4)按热水配水干管位置不同，分为：下行上给供水方式和上行下给的供水方式。

(5)按热水循环动力不同，分为：机械循环和自然循环。

2、分类介绍：

(1)开式热水供水方式

在管网顶部设有水箱，管网与大气相通，系统内部的水压仅取决于水箱的设置高度，不受室外给水管网水压波动影响。

该方式适用于室外给水管网水压波动大，用户用水水压要求稳定的情况。该方式的管道系统中，必须设置高位冷水箱和膨胀水管，或开式加热水箱。

(2)闭式热水供水方式

管网不与大气相连通，冷水直接进入水加热器，需设安全阀或增设隔膜式压力膨胀罐或膨胀管以确保系统安全运转。

具有管路简单，水质水量不易受外界污染的优点，但水压稳定性较差。

(3)直接加热

也称为一次换热，是利用以燃气、燃油、燃煤为燃料的热水锅炉，把冷水直接加热到所需的温度，或将蒸汽直接通入冷水中混合制备热水。

该热水供应方式的热效率高，节能，蒸汽直接加热时设备简单，但噪声大，对蒸汽质量要求高，运行费用高。

适用于：对噪声无严格要求的公共浴室、洗澡房、工矿企业用户。

(4)间接加热：也称为二次换热，是将热媒通过水加热器把热量传递给冷水达到加热冷水的目的，在加热过程中热媒与被加热水不直接接触。

适用于要求供水稳定，安全、噪声要求低的旅馆、住宅、医院等，运行费用低对水质不产生污染，供水安全稳定。

(5)全循环热水供应方式

是指热水干管，热水立管及热水支管均能保持热水循环，各用水点随时打开配水龙头均能提供符合要求的热水，该方式用于特殊要求的高标准建筑中，如高级宾馆，旅店。

(6)半循环热水供应方式

半循环热水供应方式又分为立管循环和干管循环热水供水方式。

立管循环热水供水方式：指热水干管和热水立管管内均保持有热水的循环，打开配水龙头时只需放掉热水支管中少量的存水，就能获得规定水温的热水。适用于全日供应热水的建筑和设有定时供应热水的高层建筑中。

干管循环热水供应方式：是指仅保持热水干管内的热水循环，多用于采用定时供应热水的建筑中。

(7)无循环热水供应方式

是指在热水管网中不设任何循环管道。

适用于：热水供应系统小，使用要求不高的定时供应系统，如公共浴室，洗衣房等。

(8)自然循环方式

是利用配水管和回水管中水的温度差所形成的水的密度差，从而产生压力差，形成循环作用水头，使管网内维持一定量的循环流量，以补偿配水管道的热损失，保证用户对水温的要求。

(9)机械循环方式

是在回水干管上设置循环水泵，利用水泵作为循环动力强制一定量的热水在管网系统中不停地循环流动，以补偿配水管道的热损失，保证管中热水的温度要求。

(10)热水管网的布置方式分为上行下给式和下行上给式两种形式。

二、给水排水工程图的图件种类

1)给水排水工程平面图：主要表达各层用水房间所配置的卫生器具及给排水管道、附件在平面位置情况。

2)给水排水工程系统图：主要表达从底层到顶层管道立体走向，常用斜轴侧投影的方法绘制。(表示内容：管道的空间布置，各管段管径，坡度，标高以及附件在管道上的位置。)

3)管道上构配件详图：主要表达管道与构配件局部节点的详细构造和安装要求。

三、给水排水工程的识读内容与技巧

(1)识图方法和步骤

阅读建筑给水排水工程图纸时，一般按水的流向阅读。

给水工程图识图顺序：

引入管—干管—立管—横管—支管—放水龙头。

排水工程图识图顺序：

卫生器具—排水支管—排水横管—排水立管—排水干管—排出管

看图时从粗到细，从大到小，先看基本图例和说明，再看平面图、系统图和详图。

(2)给水排水工程平面图。

识读时由底层开始逐层阅读各层平面图，由平面图获得以下信息：

1)给水系统进户管和污废水排出管的平面位置，走向，系统编号。

2)给水排水干管、立管、支管的平面位置尺寸，走向和管径尺寸以及立管编号。建筑内部给水排水管道的布置一般是：下行上给方式的水平配水干管，敷设在底层或地下室天花板下;上行下给方式的水平配水干管敷设在顶层天花板或吊顶之内，在高层建筑内也可设在技术夹层内;给水排水立管通常沿墙、柱敷设;在高层建筑内，给水排水管道敷设在管道井内;排水横管应埋于地下，或在楼板下吊设等。

3)卫生器具和用水设备的平面位置、型号规格和数量;

4)升压设备(水泵、水箱)的平面位置、型号规格和数量等;

5)消防给水管道、消火栓的平面位置、型号、规格;水带材质、水枪的型号与口径、消防箱的型号、明装或暗装、单门或双门等。

(3)给水排水系统图

识读给水排水系统图时，先看给水排水管道进出口编号，并对照平面图逐个管道系统图进行识读。

1)给水系统图：给水方式、地下水池和屋顶水箱或气压给水装置的设置情况、管道的具体走向、干管的敷设方式、管径尺寸及变化情况、阀门和设备以及引入管和各支管的标高。

2)排水系统图：排水管道的具体走向、管径尺寸、横管坡度、管道各部位的标高、存水弯的类型、三通设备设置情况、伸缩节和防火圈的设置情况、弯头及三通的选用情况。

(4)详图：建筑给水排水工程详图常有：水表、管道节点、卫生设备、排水设备、室内消火栓等。主要识读内容为：了解具体构造尺寸、材料名称和数量。

室内给水排水与小区给排水是相互联系的，室内给水系统的水源来自于小区给水干管，而室内污水废水则通过排水管道排入室外小区的排水系统。它们之间的界限是：给水系统以接入建筑物供水管的阀门为界;排水系统已排出建筑物的第一个排水检查井为界。

建筑内部给排水系统

一、类型包括

生活给水系统：供给人们饮用、洗涤、烹饪等生活用水;

生产给水系统：供给生产设备冷却、原料和产品的洗涤以及各类产品制造过程中所需的生产用水。

消防给水系统：供给各类消防设备灭火用水。

二、室内给水系统的组成

1、引入管：指室外给水管网与建筑物内部给水管道之间的联络管段也称进户管。

2、水表节点：指引入管上装设的水表及其前后设置的阀门，泄水装置的总称。阀门用于关闭管网，以便维修和拆换水表;泄水装置作用主要是在检修时放空管网，检测水表精度。

3、管道系统：是指建筑内部给水水平干管或垂直干管、立管、支管等组成的系统。

给水管道主要采用管材：钢管和铸铁管。生活给水管管径≤150mm时，应采用热浸镀锌工艺生产的镀锌钢管;管径≥150mm时，可采用给水铸铁管;埋地管管径≥75mm时，宜采用给水铸铁管。生活消防共用给水系统应采用镀锌钢管。

4、给水管道附件：指管路上的截止阀、闸阀、止回阀及各式配水龙头等，用于调节管道系统中水量水压，控制水流方向以及关断水流便于管道仪表和设备检修的各类阀门。

常见的阀门有：

1)截止阀：关闭严密，水流阻力较大，只适用于管径小于50mm的管路上。

2)闸阀：全开时水流直线通过，水流阻力小，适用于管径大于50mm的管道。

3)蝶阀：阀板在90度范围内翻转，调节，节流和关闭水流。

4)止回阀：用以阻止管道中水流的方向流动。

5)配水龙头。

5、用水设备：

包括：卫生器具、消防设备和生产用水设备等。

6、升压和储水设备：

当室外给水管网的水压不足或建筑物内部对供水安全性和稳定性要求比较高时，需在给水系统中设置水泵，水箱、气压给水设备和储水设备等。

建筑内部给水方式：

建筑内部排水系统

建筑内部排水系统是将建筑内部人们日常生活和工业生产中使用过的污水收集起来及时排到室外。

建筑内部排水系统类型

按系统接纳的污废水类型不同，建筑内部排水系统可分为三类。

1、生活排水系统

生活排水系统是排除居住建筑，公共建筑及工厂生活间的污废水。生活排水系统又可分为：排除冲洗便器的生活污水排水系统和排除洗涤废水的生活废水排水系统。生活废水经过处理可作为杂用水，用于冲洗厕所或绿化。

2、工业废水排水系统

工业废水排水系统是排除工艺生产过程中产生的污废水。为便于污废水的处理和综合利用，按污染程度可分为生产污水排水系统和生产废水排水系统，污染程度较重的生产污水经过处理后达到排放标准排放，生产废水污染较轻，可作杂用水加以回用。

3、屋面雨水排除系统

用于收集降落在大屋面建筑和高层建筑屋面上的雨雪水。

建筑内部排水的组成：

1、卫生器具和生产设备受水器

卫生器具是建筑内部排水系统的起点。用来满足日常生活和生产过程中各种卫生要求，收集和排除污废水的设备。

大便器、小便器、冲洗设备、洗脸盆、盥洗槽、浴盆、淋浴器、洗涤盆、地漏。

2、排水管道系统

由连接卫生器具的排水管道，有一定坡度的横支管、立管、埋设在室内地下的总横干管和排出到室外的排出管等组成。

3、通气系统

建筑内部排水管内是水气两相流，为防止因气压波动造成的水封破坏使有毒有害气体进入室内，需设置通气系统。

当建筑物层数和卫生器具不多时，可将排水立管上端延伸出屋顶，进行升顶通气，不用设专用通气管。

当建筑物层数和卫生器具较多时，因排水量大，空气流动过程宜受排水过程干扰，须将排水管和通气管分开，设专用通气管道。

排水系统通气立管设置情况：

A：单立管排水系统，只有1根排水立管，不设专门通气立管的系统;

B：双立管排水系统：也叫双管制排水系统，由1根排水立管和1根通气立管组成;

C：三立管排水系统：也叫三管制排水系统，由1根生活污水立管，1根生活废水排水立管和1根通气立管组成。

通气系统的布置和敷设要求：

1)伸顶通气管高出屋面不小于0.3米，但应应大于该地区最大积雪厚度，屋顶有人停留时应大于2米;

2)连接4个及4个以上卫生器具，且长度大于12米的横支管和连接6个及6个以上大便器的横支管上要设环形通气管，环形通气管应在横支管起端的两个卫生器具之间接出，在排水横支管中心线以上与排水横支管呈垂直或45度连接。

3)专用通气立管每隔2层，主通气立管每隔8-10层设置结合通气管与污水立管连接;

4)专用通气立管和主通气立管的上端可在最高卫生器具上边缘或检查口以上不小于0.15米处与污水立管以斜三通连接，下端在最低污水横支管以下与污水立管以斜三通连接;

5)通气立管不得接纳污水、废水和雨水，不得与通风管或烟道连接。

4、清通设备：为疏通建筑内部排水管道保障排水畅通，需设置清通设备。在横支管上设清扫口，在立管上设置检查口，室内埋地横干管上设检查井。

5、抽升设备：民用建筑的地下室，人防建筑物，高程建筑地下技术层，某些工厂车间的地下室和地下铁道及地下建筑物的污废水不能自流排出室外，须设污废水提升设备。

7、污水局部处理构筑物：室内污水不符合排放要求时，必须进行局部处理，如沉淀池、隔油池、化粪池、中和池、消毒池等。

建筑雨水排水系统：

降落在屋面的雨水和雪水，特别是暴雨，在短时间内会形成积水，需要设置屋面排水系统，有组织，系统的将屋面的雨水及时排除。屋面雨水的排除方式按雨水管道的位置分为外排水系统和内排水系统。

1、外排水：是指屋面不设雨水斗，建筑物内部没有雨水管道的雨水排除方式。按屋面有无天沟，又可以分为檐沟外排水和天沟外排水两种方式。

2、内排水：是指屋面设置雨水斗，建筑物内部有雨水管道的雨水排水系统。对于屋面设立天沟有困难的壳形屋面或设有天窗的厂房考虑设立内排水系统，对于建筑立面要求高的高层建筑，大屋面建筑及寒冷地区的建筑的外墙设置雨水排水立管有困难时，也可考虑采用内排水形式。

1)内排水系统的组成：雨水斗、连接管、悬吊管、立管、排出管、埋地干管和检查井组成。

2)分类

A：内排水系统按雨水斗的连接方式可分为单斗和多斗雨水排水系统。

单斗系统：一般不设悬吊管，多斗系统中悬吊管将雨水斗和排水立管连接起来。

多斗系统：悬吊管上连接多个雨水斗(一般不得多于4个)的系统。其排水量大约为单斗的80%，在条件允许的情况下，应尽量采用单斗排水，以充分发挥管道系统的排水能力。

B：按排除雨水的安全程度，内排水系统分为敞开式和密闭式两种排水系统。

敞开系统：为重力排水，检查井设置在室内，敞开式可以接纳生产废水，省去生产废水的排出管，但在暴雨时可能出现检查井冒水现象。

密闭系统：雨水由雨水斗收集，进入雨水立管，或通过悬吊管直接排至室外的系统，室内不设检查井。密闭式排出管为压力排水。

一般为安全可靠，宜采用密闭式排水系统。

3、混合排水系统

大型工业厂房的屋面形式复杂，为了及时有效地排除屋面雨水，往往同一建筑物采用几种不同形式的雨水排除系统，分别设置在屋面的不同部位，由此组合成屋面雨水混合排水系统。

4、建筑内部热水供应系统

建筑内部热水供应系统是为满足人们生产生活过程中对水温的特定要求，有管道及辅助设备组成的输送热水的网络。

分类和组成

1、按热水供水范围的大小，可分为，局部热水供应系统、集中热水供应系统和区域热水供应系统。

(1)局部热水供应系统：供水范围小，热水分散制备，靠近用水点设置小型加热设备供一个或几个配水点使用，热水管路较短，热损失较少。适用于使用要求不高，用水点少而分散的建筑和车间。

(2)集中热水供应系统：供水范围大，热水集中制备，用管道输送到各配水点。一般在建筑内设专用锅炉房或热交换器将水集中加热后通过热水管道将水输送到一幢或几幢建筑使用。这种系统加热设备集中，管理方便，设备系统复杂，建设投资较高，管路热损失较大，适用于热水用量大、用水点多且分布较集中的建筑。

(3)区域热水供应系统：水在热电厂或区域性锅炉房或区域热交换站加热，通过室外热水管网将热水输送至城市街坊、住宅小区各建筑中。该系统便于集中统一维护管理和热能综合利用，并且消除分散的小型锅炉房，减少环境污染，设备、系统复杂，需敷设室外供水和回水管道，基建投资较高，适用于要求供热水的集中区域住宅和大型工业企业。

室内热水系统的组成：

热媒系统(第一循环系统)、热水供应系统(第二循环系统)和附件。

(1)热媒系统：

热媒系统由热源、水加热器和热媒管网组成。

工作原理：由锅炉生产的蒸汽(或过热水)通过热媒管网送到水加热器加热冷水，经过热交换后蒸汽变成冷凝水，靠余压送到冷凝水池，冷凝水和新补充的软化水经过冷凝循环泵送回锅炉加热为蒸汽，如此循环完成热交换的传递作用。

(2)热水供应系统(第二循环系统)

热水供应系统由热水配水管网和回水管网组成。

工作原理：被加热到一定温度的热水，从水加热器出来经配水管网送至各热水配水点，而水加热器的冷水由屋顶水箱哦给水管网补给。为了保证各用水点都有规定水温的热水，在立管和水平管设回水管，使一定量的热水经过循环水泵流回水加热器以补充管网所损失的热量。

(3)附件：包括蒸汽热水的控制附件及管道的连接附件。如温度自动调节器(控制出水水温)、疏水器(进行汽水分离，减少蒸汽损失)、减压阀、膨胀罐、自动排气阀、膨胀管和膨胀水箱(吸收工作介质因温度变化增加的那部分体积)、管道补偿器(补偿吸收管道受热或冷凝时管道轴向热变形)等 。

热水供水方式：

1、分类：

(1)按管网压力工况的特点可分为：开式和闭式。

(2)按热水加热方式不同分为：直接加热和间接加热

(3)按热水管网设置循环管网的方式不同：全循环、半循环、无循环。

(4)按热水配水干管位置不同，分为：下行上给供水方式和上行下给的供水方式。

(5)按热水循环动力不同，分为：机械循环和自然循环。

2、分类介绍：

(1)开式热水供水方式

在管网顶部设有水箱，管网与大气相通，系统内部的水压仅取决于水箱的设置高度，不受室外给水管网水压波动影响。

该方式适用于室外给水管网水压波动大，用户用水水压要求稳定的情况。该方式的管道系统中，必须设置高位冷水箱和膨胀水管，或开式加热水箱。

(2)闭式热水供水方式

管网不与大气相连通，冷水直接进入水加热器，需设安全阀或增设隔膜式压力膨胀罐或膨胀管以确保系统安全运转。

具有管路简单，水质水量不易受外界污染的优点，但水压稳定性较差。

(3)直接加热

也称为一次换热，是利用以燃气、燃油、燃煤为燃料的热水锅炉，把冷水直接加热到所需的温度，或将蒸汽直接通入冷水中混合制备热水。

该热水供应方式的热效率高，节能，蒸汽直接加热时设备简单，但噪声大，对蒸汽质量要求高，运行费用高。

适用于：对噪声无严格要求的公共浴室、洗澡房、工矿企业用户。

(4)间接加热：也称为二次换热，是将热媒通过水加热器把热量传递给冷水达到加热冷水的目的，在加热过程中热媒与被加热水不直接接触。

适用于要求供水稳定，安全、噪声要求低的旅馆、住宅、医院等，运行费用低对水质不产生污染，供水安全稳定。

(5)全循环热水供应方式

是指热水干管，热水立管及热水支管均能保持热水循环，各用水点随时打开配水龙头均能提供符合要求的热水，该方式用于特殊要求的高标准建筑中，如高级宾馆，旅店。

(6)半循环热水供应方式

半循环热水供应方式又分为立管循环和干管循环热水供水方式。

立管循环热水供水方式：指热水干管和热水立管管内均保持有热水的循环，打开配水龙头时只需放掉热水支管中少量的存水，就能获得规定水温的热水。适用于全日供应热水的建筑和设有定时供应热水的高层建筑中。

干管循环热水供应方式：是指仅保持热水干管内的热水循环，多用于采用定时供应热水的建筑中。

(7)无循环热水供应方式

是指在热水管网中不设任何循环管道。

适用于：热水供应系统小，使用要求不高的定时供应系统，如公共浴室，洗衣房等。

(8)自然循环方式

是利用配水管和回水管中水的温度差所形成的水的密度差，从而产生压力差，形成循环作用水头，使管网内维持一定量的循环流量，以补偿配水管道的热损失，保证用户对水温的要求。

(9)机械循环方式

是在回水干管上设置循环水泵，利用水泵作为循环动力强制一定量的热水在管网系统中不停地循环流动，以补偿配水管道的热损失，保证管中热水的温度要求。

(10)热水管网的布置方式分为上行下给式和下行上给式两种形式。

给水排水工程图的图件种类

1)给水排水工程平面图：主要表达各层用水房间所配置的卫生器具及给排水管道、附件在平面位置情况。

2)给水排水工程系统图：主要表达从底层到顶层管道立体走向，常用斜轴侧投影的方法绘制。(表示内容：管道的空间布置，各管段管径，坡度，标高以及附件在管道上的位置。)

3)管道上构配件详图：主要表达管道与构配件局部节点的详细构造和安装要求。

给水排水工程的识读内容与技巧

(1)识图方法和步骤

阅读建筑给水排水工程图纸时，一般按水的流向阅读。

给水工程图识图顺序：

引入管—干管—立管—横管—支管—放水龙头。

排水工程图识图顺序：

卫生器具—排水支管—排水横管—排水立管—排水干管—排出管

看图时从粗到细，从大到小，先看基本图例和说明，再看平面图、系统图和详图。

(2)给水排水工程平面图。

识读时由底层开始逐层阅读各层平面图，由平面图获得以下信息：

1)给水系统进户管和污废水排出管的平面位置，走向，系统编号。

2)给水排水干管、立管、支管的平面位置尺寸，走向和管径尺寸以及立管编号。建筑内部给水排水管道的布置一般是：下行上给方式的水平配水干管，敷设在底层或地下室天花板下;上行下给方式的水平配水干管敷设在顶层天花板或吊顶之内，在高层建筑内也可设在技术夹层内;给水排水立管通常沿墙、柱敷设;在高层建筑内，给水排水管道敷设在管道井内;排水横管应埋于地下，或在楼板下吊设等。

3)卫生器具和用水设备的平面位置、型号规格和数量;

4)升压设备(水泵、水箱)的平面位置、型号规格和数量等;

5)消防给水管道、消火栓的平面位置、型号、规格;水带材质、水枪的型号与口径、消防箱的型号、明装或暗装、单门或双门等。

(3)给水排水系统图

识读给水排水系统图时，先看给水排水管道进出口编号，并对照平面图逐个管道系统图进行识读。

1)给水系统图：给水方式、地下水池和屋顶水箱或气压给水装置的设置情况、管道的具体走向、干管的敷设方式、管径尺寸及变化情况、阀门和设备以及引入管和各支管的标高。

2)排水系统图：排水管道的具体走向、管径尺寸、横管坡度、管道各部位的标高、存水弯的类型、三通设备设置情况、伸缩节和防火圈的设置情况、弯头及三通的选用情况。

(4)详图：建筑给水排水工程详图常有：水表、管道节点、卫生设备、排水设备、室内消火栓等。主要识读内容为：了解具体构造尺寸、材料名称和数量。

十四种供暖制冷系统解决方案优缺点

发布时间：2022-09-09

来源：暖通南社

阅读次数：39

1、常规电制冷空调系统

目前使用较多的空调形式，经过一个多世纪的发展，制冷主机的形式多种多样，具有制冷效率高等的优点，它有如下特点。

优点：

① 系统简单，占地比其他形式的稍小；

② 效率高，COP（制冷效率）一般大于5.3；

③ 设备投资相对于其他系统少。

不足之处：

① 冷水机组的数量与容量较大，相应地其他用电设备数量、容量也增加，加大了维护、维修工作量。

②总用电负荷大，增加了变压器配电容量与配电设施费。

③所使用电均为高峰电，不享受峰谷电价政策，运行费用高。

④在拉闸限电时出现空调不能使用的状况。2003/2004年夏季就因此出现空调主机减半运行情况，造成大部分中央空调达不到使用效果。

⑤运行方式不灵活，在过渡季节、节假日或休息时间个别区域供冷，需要开主机运行，形成大马拉小车，浪费了机组的配置能力，增加了运行费用。

⑥对于大型区域供冷系统较难实现较好的供冷（供水温度不能降低），管网的投资大、输送能耗高、空调品质差。

2、冰蓄冷空调系统

冰蓄冷空调是在常规水冷冷水机组系统的基础上减小制冷主机容量、增加蓄冰装置，利用夜间低谷低价电力时段将冷量通过冰的形式储存起来，白天需要供冷时释放出来。该技术在20世纪30年代开始应用于美国，在70年代能源危机中得到发达国家的大力发展。从美国、日本、韩国、中国台湾等较发达的国家和地区的发展情况来看，冰蓄冷已经成为中央空调的发展方向。比如，韩国明令超过2000㎡的建筑，必须采用冰蓄冷或煤气空调，日本超过5000㎡的建筑物，就在设计时考虑采用冰蓄冷空调系统。很多国家都采取了奖励措施来推广这种技术，比如韩国转移1kW高峰电力，一次性奖励2000美金，美国一次性奖励500美金等等。

中国也加大对蓄能技术的推广力度，国家计委和经贸委特下达《节约用电管理办法》，要求各单位推广蓄能技术，并逐步加大峰谷电差价。全国采用蓄能技术的空调系统大幅度增加，2001年10月举办APEC会议的10万㎡上海科技城，浙江大学紫金港新校区13万㎡，广州大学城500万㎡等大型建筑采用的就是冰蓄冷空调系统。

冰蓄冷中央空调代表当今世界中央空调的先进水平，预示着中央空调的发展方向，有如下特点。

优点：

①减少冷水机组容量（降低主机一次性投资），总用电负荷少，减少变压器配电容量与配电设施费。

②制冷主机制冷效率高（COP大于5.3），同时利用峰谷荷电价差，大大减少空调年运行费，可节约运行费用35%以上（与热泵和溴化锂空调形式比可以节约40%以上）。

③减少建筑的配电容量，节约变配电的投资，节约约30%（空调的配电投资）；免双线路的高可靠性费用，节约投资。

④使用灵活，部分区域使用空调可由融冰提供，不用开主机，节能效果明显。

⑤可以为较小的负荷（如只用个别办公室）融冰定量供冷，而无需开主机。

⑥在过渡季节，可以融冰定量供冷，而无需开主机，不会出现大马拉小车的状况，运行更合理，费用节约明显。

⑦具有应急功能，提高空调系统的可靠性。在拉闸限电时更能显示其优势：只要具备带动水泵的电力（如发电机发电 限电减电力供电）就能够融冰供冷，不会出现空调不能使用的状况（2003/2004年夏季空调主机减半运行，造成大部分中央空调达不到效果，只有冰蓄冷空调的效果没有受到影响）。

⑧制冷温度低而稳定，空调效果佳，提高大楼的舒适性和品位。

⑨有低温冷源制冷速度快，上班前启动时间短。上班前启动时间越长，则空调无效运行越多，无谓的浪费越大。

⑩作为驱动能源，清洁、环保、稳定、简单可靠，且峰谷电差价在不久的将来势必会更优惠（周边省份在去年已大幅优惠，国外的峰谷差更大）。

⑪对于大型多建筑区域供冷，可以低温供水，降低送水能耗、减少管网投资；同时与每一建筑一个供冷站的形式比可以节约投资、减少管理费用、减少机房面积。（如广州大学城500万㎡，浙江大学紫金港新校区13万㎡，杭州商学院10万㎡，杭州市民中心58万㎡等）。

⑫可以为末端提供低温冷水，降低末端的投资；加强除湿能力，大幅提高空调舒适性；如果采用低温送风系统，更是可以节约末端的风机能耗、提高空调品质、减少风管的尺寸和投资。

⑬空调系统智能化程度高，可以实现系统的全自动运行，而且具备与大楼的BAS接口，是目前世界上最先进的空调系统。

不足之处：

①如果主机和蓄冷装置等设备均布置于制冷机房内，蓄冰装置需要占用一定的空间（解决办法：可以埋在绿化带下，布置在汽车坡道下等无用空间）。

②机房设备投资比常规水冷电制冷和溴化锂机组系统稍高。

③冰蓄冷只能夏天供冷，需要供热系统（可以采用热网换热供暖，热网容量远低于溴化锂机组所需，只有50%左右容量）。

3、水源热泵空调系统

1）属于可再生能源利用技术

水源热泵是具备了利用地球水体所储藏的太阳能资源作为冷热源，进行能量转换的供暖空调系统。其中可以利用的水体，包括地下水或河流、地表部分的河流和湖泊以及海洋。地表土壤和水体不仅是一个巨大的集热器，收集了47%的太阳辐射能量，比人类每年利用能量的500倍还多（地下的水体是通过土壤间接的接受太阳辐射能量），而且是一个巨大的动态能量平衡系统，地表的土壤和水体自然的保持能量接受和发散的相对的均衡。这使得利用储存于其中地近乎无限的或地能成为可能。所以说，水源热泵利用的是清洁的可再生能源地一种技术。

2）便于计量和收费

空调用电负荷在用户位置，因此便于空调的计量与收费。这对于用户合理使用空调系统，节约空调系统的能耗，公平、公正、公开地摊派空调运行管理是很有利的。

3）运行安全可靠

水源热泵机组的空调系统是可以基本保证全年按用户的需要开启空调系统，特别是春秋空调过渡季节均能运行，也就相当于四管制空调系统。一般，水源热泵供、回水温度一年四季相对稳定，其波动的范围远远小于空气温度的变动。水体在夏季作为空调的冷源，在冬季作为空调的热源，水体温度较恒定的特性使得热泵机组运行更可靠、稳定，也保证了系统的高效性和经济性。不存在空气源热泵的冬季除霜等难点问题。

4）高效节能

水源热泵机组可利用的环境水体温度冬季为12~22℃，水体温度比环境空气温度高，所以热泵循环的蒸发温度提高，能效比也提高。而夏季水体温度为18~35℃，水体温度比环境温度低，所以制冷的冷凝温度降低，机组效率提高。

5）应用灵活

有的建筑物内，特别在过渡季节，部分区域需要供冷，部分区域需要供热，水源热泵可以同时供冷和供热，可以实现建筑内冷热量的转移和平衡，从而系统少用能源。

水地源空调以其卓越的节能环保特点得到了广泛认可，2006年我国科技部把建筑节能作为“十一五”科技支撑计划项目，其中课题六为水地源热泵应用技术，2007年“两会”已把全面推进节能环保技术的应用作为会议重要议题之一。在短短几年间，水地源热泵中央空调在大中城市的发展如火如荼，特别是在北京、山东、长三角等经济发达区域，已经成为节能环保高档空调系统的象征。目前正快速向中西部地区发展，各地纷纷建立水地源空调示范工程，政府也积极鼓励企事业单位选用水地源热泵空调。

当前，气候变暖严重威胁到人类的可持续发展，应对气候变化已成为全球面临的重大挑战。气候变化的原因除了自然因素外，同人类的活动，特别是同使用化石燃料、排放二氧化碳的程度密切相关。

节能必然成为衡量未来建筑品质的必要指标，“低碳排放”的概念正受到环保行业学术研究机构的普遍重视。

中央空调系统作为建筑耗电最大的一个设备，其节能减排的必要性应该首当其冲的。根据《中国节能技术政策大纲》，发展地热源、水源、空气源热泵技术和污水源热泵技术，一般情况下不应采用直接电供暖方式。提倡蓄冷、蓄热空调和供暖，尽量利用电网低谷负荷。国务院文件（国发（2008）03号）节能技术推荐采用水源热泵与蓄冰技术。

4、电蓄热空调系统

电蓄热空调是利用夜间低谷低价电力电锅炉制热，制取的热量以热水的形式储存在蓄热装置中，白天将所储存热量释放出来向空调末端供热。

电蓄热空调具有稳定的供热能力，有如下特点：

①利用蓄能技术移峰填谷，平衡电网负荷，提高电厂发电设备的利用率，降低电厂、电网的运行成本，节约电厂、电网的基础建设投入。

②利用峰谷荷电价差，大大减少空调年运行费。

③使用灵活，过渡季节、节假日或者下班后部分办公室使用空调可由蓄热定量提供，无需开机组，节能效果明显，运行费用大大降低。

④具有应急功能，提高空调系统的可靠性。

⑤自动化程度高，可以做到无人值守，根据空调的变化实时跟踪，需要多少冷量供多少，不会出现大马拉小车的状况，节能明显。

5、风冷热泵空调系统

风冷热泵是靠室外空气来冷却的一种空调形式，其制冷和供暖的性能与室外环境温度密切相关，它有如下特点：

①冷热一体，不需要另外配置热源。

②在不考虑其对建筑外观的影响和机组运行振动影响时，可以将机组放置于屋顶，不需要专门的空调机房。在小面积无冷冻机房的建筑比较适合。

③空气冷却，不需配置冷却塔。

④靠空气冷却，制冷、制热性能与室外环境温度密切相关，造成性能不稳定。夏季室外温度较高、需冷量较多时，其制冷能力变差；冬季室外温度较低、需供热较多时，其供热能力变差。冬季需要采取特定的除霜手段，影响了制热效果；供热温度低，使室内的温度在天冷时达不到要求。

⑤靠空气冷却，制冷效率低（名义COP低于3.2，实际运行一般为2.5左右），运行费用高。

⑥因机组放于室外靠风冷却，时间长了冷凝器上结满灰尘，极大的影响了换热效率，机组运行效率下降，制冷量也急剧下降，一般3年后需重新考核其制冷能力，进行相应处理，有时甚至需加配机组。

⑦机组选型时需考虑环境对系统的影响，需要增大配置，投资增加，投资为几种空调形式中最高。

⑧效率低，总用电负荷大，增加了常规空调系统本身就较大的变压器配电容量，配电设施费高，且需缴纳较多的电力贴费和电力施工费。

⑨由于机组放置于室外，运行、管理、维护难度大，机组容易损坏，维修工作量大。

⑩过渡季节，需冷量或热量减少时，其制冷或制热能力却达到最高水平，大马拉小车，形成浪费，也增加了运行费用。

6、溴化锂空调系统

溴化锂机组是利用热能作为机组的能源，通过溴化锂和水之间的吸收与释放，由水作为制冷剂循环来达到制冷的目的。根据提供供热能的方式，溴化锂机组又分为直燃型（燃油、燃煤气或燃天然气）、蒸汽型（热网蒸汽或准备锅炉提供蒸汽）和热水型（热网热水或自备锅炉提供热水）。

由于水做制冷剂，溴化锂做吸收剂，使得制冷主机的特性完全不同于其他空调，

优点如下：

①系统的能源主要为热能，因此配电容量小（约为常规电制冷的1/3，冰蓄冷系统的1/2），运行耗电量小。（但在停电时仍然不能运行，采用自备发电机只能保证部分水泵，整个系统不能供冷，无法像冰蓄冷系统开水泵全融冰可以供冷；如果出现2003年夏季的限电使用开一半机组，则达不到空调效果，而冰蓄冷可以保证空调效果）。

②用于有废热产生的场合较为可行，如钢厂、纺织厂等，欧美发达国家溴化锂机组的应用均在有废热的场合。

③（直燃型）冷热一体，不需要另外配置采暖设备（采暖时就是一台燃气锅炉，但热效率比单独的燃气锅炉低一些）。

④机房占地面积比冰蓄冷稍小。

不足之处：

①由于溴化锂机组的特性，制冷量存在衰减（年衰减约为3%～8%），因此溴化锂机组的容量设计时按15%的余量配置。

② 制冷主机的出水温度高，实际运行高于8℃，空调效果差、制冷速度慢、上班前启动时间长，降低了大楼的品味；同时由于供水温度高，必须加大末端设备的容量才能达到降低室内温度的效果，增大了投资。

③溴化锂是具有腐蚀性的无机盐，容易造成机组的腐蚀和制冷量的衰减。

④效率低，能效比（COP）约为0.8～1.2，属于节电不节能型产品，运行能耗高、运行费用高，在能源紧张的现在，发达国家根本就不提倡使用（除非有废热）。

⑤由于采用水作制冷剂，必须确保系统真空度，但由于工艺以及实际运行后会产生不凝性气体，导致真空度下降，制冷量衰减。

⑥溴化锂机组部分负荷运行时卸载能力差，因此部分负荷时容易造成“大马拉小车”状况，浪费运行费用；如果只有部分区域冷负荷较小时机组甚至无法启动（低于机组的40%负荷即无法运行）；当要求的冷量很小，远低于溴化锂机组能够启动运行的容量时无法供冷；在部分负荷下运行，如果机组调节不好，溴化锂易结晶造成系统难以运行。

⑦冷却水系统大于常规电制冷系统，冷却塔是冰蓄冷系统的2倍，补水量大，在屋顶的布置更难以处理；冷却水管大，管道井也大。

⑧由于溴化锂机组的特殊性，运行维护复杂；日常的维护保养工作特别重要，如果保养不好，制冷量的衰减更快，因此日常的维护管理人员要求具有较高的专业水平，费用远高于电制冷系统。

⑨溴化锂溶液必须每年保养更换，费用大；现场更换容易造成系统不洁制冷效果下降。

⑩机组尺寸大，需要更大的检修空间和通道。

⑪油、气的价格持续走高且供应紧张，运行费用很高。

⑫油、气必须考虑消防因素，管理不方便。

7、VRV空调系统

特点：

①不是中央空调，空调品质差。

②系统相对简单，冷热一体，不需专用空调机房。

③系统设计灵活，可以为小的供冷区域配置独立系统。

④投资高。

⑤采用空气冷却，冷却效果比水冷差，机组的能效比（COP）很低（样本标定一般小于3，而实际运行时远低于2.5），空调效果差、运行费用高。在最热的天的COP更低（COP随环境温度的升高而急剧下降），运行费用很高；同样冬季采暖也存在同样的效率低的问题，且随着环境温度的下降制热量不断的降低。

⑥因机组放于室外靠空气冷却，时间长了冷凝器上结满灰尘，极大的影响了换热效率，机组运行效率下降，制冷量也急剧下降，3年后基本不能满足冷量的需要，需另外加配机组。

⑦一个室外机与多个室内机通过铜管连接，制冷剂在管道内，因此安装时必须保证无泄漏。而由于室内室外机安装时接点较多，有一个接点泄漏会造成整个系统空调失去效果。

⑧当室内机与室外机距离过大时，会造成回油困难，影响压缩机的工作与寿命，同时影响机组的换热能力。

⑨维修不便，室内维修时会破坏装修。

⑩机组的数量与容量较大，维护工作量大。

⑪总用电负荷大，增加了变压器配电容量与配电设施费。

⑫需要通过加配其他冷水机组解决新风问题。

8、地源热泵空调系统

作为自然界的现象，正如水由高处流向地处那样，热量也总是从高温流向低温，用著名的热力学第二定律准确的表述是：“热量不可能自发由低温传递到高温”。但人们可以创造机器，如同把水从低处提升到高处而采用水泵那样，采用热泵可以把热量从低温抽吸到高温。所以热泵实质上是一种热量提升装置，它本身消耗一部分能量，把环境介质中贮存的能量加以挖掘，提高温位进行利用，而整个热泵装置所消耗的仅为供热量的三分之一或更低，这也是热泵的节能特点。

地源热泵是利用水与地能（地下水、土壤或地表水）进行冷热交换来作为热泵的冷热源，冬季把地能中的热量“取”出来，释放到地下水、土壤或地表水中，此时地为“冷源”。

地源热泵供暖空调系统主要分3部分：室外地能换热系统、水源热泵机组和室内采暖空调末端系统。其中地源热泵机组主要有2种形式：水—水式或水—空气式。3个系统之间靠水或空气换热介质进行热量的传递，水源热泵与地能之间换热介质为水，与建筑物采暖空调末端换热，介质可以是水或空气。

地源热泵同空气源热泵相比，有许多优点：

①全年温度波动小。冬季温度比空气温度高，夏季比空气温度低，因此地源热泵的制热、制冷系数要高于空气源热泵，一般可高于40%，因此可节能和节省费用40%左右。

②冬季运行不需要除霜，减少了结霜和除霜的损失。

③地源有较好的蓄能作用。

9、空气源热泵空调系统

气源热泵热水器是综合电热水器和太阳能热水器优点的安全节能环保型热水器，可全年365 d全天候运转，制造相同的热水量，使用成本只有电热水器的1/4，燃气热水器的1/3，太阳能热水器的1/2。高热效率是空气源热泵热水器最大的优点和优势，在能源问题成为世界问题时，这是空气源热泵热水器成为“第四代热水器”的最重要的法宝之一。

空气源热泵热水器工作原理：

空气源热泵热水器内专置一种吸热介质——制冷剂，它在液化的状态下低于零下20℃，与外界温度存在着温差，因此，制冷剂可吸收外界的热能，在蒸发器内部蒸发汽化，通过空气源热泵热水器中压缩机的工作提高制冷剂的温度，再通过冷凝器使制冷剂从汽化状态转化为液化状态，在转化过程中，释放出大量的热量，传递给水箱中的储备水，使水温升高，达到制热水的目的。

系统组成：

空气源热泵中央热水机组一般由压缩机、冷凝器、蒸发器、节流装置、过滤器、储液罐、单向阀、电磁阀、冷凝压力调节水阀、储水箱等几部分组成。

工作原理：

①低温低压制冷剂经膨胀机构节流降压后，进入空气交换机中蒸发吸热，从空气中吸收大量的热量Q1。

②蒸发吸热后的制冷剂以气态形式进入压缩机，被压缩后，变成高温高压的制冷剂（此时制冷剂中所蕴藏的热量分为两部分：一部分是从空气中吸收的热量Q1，一部分是输入压缩机中的电能在压缩制冷剂时转化成的热量Q2）。

③被压缩后的高温高压制冷剂进入热交换器，将其所含热量（Q1+Q2）释放给进入热换热器中的冷水，冷水被加热到55℃（最高达65℃）直接进入保温水箱储存起来供用户使用；放热后的制冷剂以液态形式进入膨胀机构，节流降压，如此不间断进行循环。

空气源热泵热水器具有以下特点：

①超大水量：水箱容量根据具体要求量身订做，水量充足，可满足不同客户不同时段需求。

②经济节省：从空气中获取大量的能源，能效比高达300%～400%。根据使用规律设定热水器自动运行时间，费用自然节省。

③适用范围广：不受气候影响，在环境温度为-10～43℃下均能正常工作，可广泛应用于家庭、宾馆、酒店、学校、医院、机体宿舍、住宅小区、桑拿等集中供热。

④持久恒温：使用非常简单，整个热水器采用自动化智能控制系统，用户只需在初次使用时开一下电源，在以后的使用过程中完全实现自动化运行，到达用户指定水温时自动停机，低于用户指定水温时系统自行开机运行，完全实现一天24h随时有热水而不用等候。

⑤安全环保：结构上水电完全分离，且无任何有害有毒气体排放或燃烧，不受台风等自然灾害的影响，绝对安全。

⑥防冻功能：具有智能化霜功能，确保热水器在低气温环境下稳定运行，它可根据室外环境温度，蒸发器翅片温度和机组运行时间等多个参数综合，智能判断自动进入和退出化箱。

⑦安装方便：体积小巧，可以安装在任何地方，安装在室内不占用空间，也可以安装在室外，如屋顶、地面等露天放置，可以实现远程监控，占地面积小、安装简单，无需另设机房。

⑧使用寿命长：维护费用低，设备性能稳定，使用寿命可达15 a以上。

与常规太阳能相比，空气源热泵热水器具有4个方面优势：

①从投资方面：如达到相同供水效果，资金投入空气源热泵热水器比常规太阳能产品少，并且可以使用经济电能，在用电低谷时制热水储备。

②从使用方面：常规太阳能产品受天气影响明显，阴雨天、下雪天、夜晚就不能工作，而空气源热泵热水器不管阴天、雨天、下雪天、夜晚或阳光明媚都能照常工作，全天候提供热水，不受天气影响。

③从运行成本方面：常规太阳能在太阳直射下，几乎零成本运行，可惜在阴雨雪天或夜晚只能依靠辅助系统工作，统计数据显示，正常使用时，常规太阳能辅助系统全年耗电能比空气源热泵热水器全年总耗电能要高1.5倍。

④其他功能方面：空气源热泵热水器使用不受地点限制，可以摆放在任何地方，而且占地空间很小，而常规太阳能要达到同等供热效果则需占用很大空间，还必须露天摆放。同时使用寿命可达15 a以上，维护费用低，设备性能稳定。

空气源热泵热水器与锅炉相比的优点：

①热效率高：产品热效率全年平均在300%以上，而锅炉的热效率不会超过100%。

②运行费用低：与燃油、燃气锅炉比，全年平均可节70%的能源，加上电价的走低和燃料价格的上涨，运行费用低的优点日益突出。

③环保：空气源热泵热水器无任何燃烧排放物，制冷剂选用了环保制冷剂，对臭氧层零污染，是较好的环保型产品。

④运行安全，无需值守：与燃料锅炉相比，运行绝对安全，而且全自动控制，无需人员值守，可节省人员成本。

高温空气源热泵技术的详细介绍：

逆卡诺循环原理建立起来的一种节能、环保制热技术。空气源热泵系统通过自然能（空气蓄热）获取低温热源，经系统高效集热整合后成为高温热源，用来取（供）暖或供应热水，整个系统集热效率甚高。

热泵有四大优点：

第1点是节能，有利于能源的综合利用。第2点是有利于环境保护。第3点是冷热结合，设备应用率高，节省出投资。第4是因为它是电驱动，所以它调控比较方便，因此热泵备受大家的关心。

热泵技术通过热泵的形式，可以提高能效的利用，能效的利用有两个含义，从环境角度来讲，可以减少温室气体的排放，减少对环境的有害因素，从另外一个方面来说，就是解决电力高空负荷的一项技术。

空气源热泵的特点：

高效节能：集热效率高，运行成本低（同比用电量是电热水器的1/5）。

绿色环保：高新科技的结晶，代表未来发展方向。

安全节约：无后顾之忧，初装费低，一元钱当五元钱花。

四季制热：阴雨天或寒冷冬季，均能全天候合成高温热源。

时尚耐用：用料精选（使用寿命在18 a以上）。

设计精湛：全自动控制，免维护运行，代表制热高新精尖科技。

体积小巧：可置屋顶、阳台、庭院、室内等，并能与建筑物有机结合。

10、低温送风空调系统

特点：

1）提高了室内空气品质

低温送风系统冷水供水温度低，除湿量大，降低了房间的相对湿度，提高了热舒适感。从焓湿图上的等舒适线可以得出一个近似的结论：相对湿度降低15%和干球温度降低1℃给人的热舒适感是相同的，在相对湿度较低的空气环境中，人感到更凉快更舒适，并判断空气较新鲜，具有更可接受的空气品质；其次，低温送风系统可以有效地与预防“空调综合征”的产生，“空调综合征”产生的根源是室内一种称为“君兰菌”细菌的繁殖，这是一种适湿性细菌，降低空气相对湿度可以有效抑制它的繁殖，从而可以大大降低“空调综合征”产生的可能性。

2）节省了建筑空间

采用低温送风技术后，送风温度降低，送风温差拉大，输送相同冷量的情况下，送风量减少，因而风管的尺寸减少，降低吊顶上空的高度，节省了建筑空间。

3）降低了机械系统的造价

低温送风系统中，一次风的送风温差和冷水的供回水温差均比常规系统大很多，输送同样冷量的前提下，送风量和冷冻水流量显著减少，相应的水泵、风机、水管、风管和保温材料的投资可降低达30%～40%。

4）大大降低了空调系统的运行能耗

前已述及，达到同样的舒适效果时，低温送风系统可适当提高室内空气的干球温度，降低围护结构的传热量，因而可以一定程度的减少建筑物的冷负荷；采用低温送风后，和常温定风量系统相比，风机和水泵的能耗可降低30%左右。

11、变风量空调系统

变风量（VAV）系统20世纪70年代初由国外研究推出，目前是欧美等发达国家主流的空调系统，它根据空调负荷的变化以及室内要求参数的变化来自动调节各末端及空调机组风机的送风量，最大程度地保证空调环境的舒适性，降低空调机组的运行能耗。一般来说它具有以下显著特点。

①舒适性：能实现各个空调区域的灵活控制，可根据负荷变化或个人要求自行设定环境温度。

②节能：由于空调系统绝大部分时间是在部分负荷下运行的，而变风量空调系统是通过改变送风量来调节室温的，因此鞥够合理的分配气量，减少风机能耗，降低运行电费及总装机容量。

③不会发生过冷或过热：由于温度控制的灵活 有效，可避免常规空调常见的局部区域过冷或过热，既提高舒适感，又节约能量。

④系统噪声低：如果风量减小是通过风机转速降低实现的，则会使系统噪声大幅度降低。

⑤无冷凝水烦恼：变风量系统是全空气系统，冷水管路不经过吊顶空间，可以避免冷水、冷凝水滴漏污染吊顶。

⑥系统灵活性好：其送风管与风口之间的采用软管，送风口的位置可以根据房间的变化而任意改变，也可根据需要适当增减风口。

12、冰蓄冷与水源热泵复合系统

热泵技术与蓄能技术强强联合，既可以利用热泵技术，同时满足制冷和供暖的特性，又可采用蓄能技术进行电网的削峰填谷，既使用户使用到了廉价的采暖、空调方式，又解决了污染问题，还为电网的昼夜平衡作出了贡献，可以大幅度降低空调系统日间电力高峰时期的用电负荷。

若采用热泵技术和蓄能技术相结合的方式，使得该系统不但具有削峰填谷的功能，还可以一机三用（三工况热泵机组：制热工况、制冷工况和制冰工况），使用清洁的电能和地下免费的可再生能源，既为系统提供了稳定的冷热源，又解决了燃煤的污染问题和燃油、燃气的高能耗问题。不但符合国家的环保政策，也符合用户的根本利益。

地（水）源热泵以及冰蓄冷技术均是国家大力提倡的建筑环保节能新技术。地（水）源热泵充分利用土壤及地表水（或地下水）所含热能，改善了机组冬夏季的运行工况，并因夏天可制冷冬天可制热而提高了设备利用率。冰蓄冷系统在宏观上可为国家实现移峰填谷，降低电网负荷，延缓发电厂及输配电设施的建设，在微观上则可充分利用峰谷电电价政策，为业主大幅降低系统运行费用。

地（水）源热泵+冰蓄冷的优势：

一机同时解决了冬夏季空调问题，冷热站投资省；系统综合效率高，冬季制热COP达到4.0以上；电力移峰填谷，享受峰谷差价，节省运行费用；减小热泵制冷主机装机容量25%～40%；减少打井数量、埋管数量或取水量，一般可减少1/3；机组冬夏匹配性好，按照冬季选型，夏季加蓄冰可以满足大部分地区空调要求，机组利用率高；夏季可提高2~4℃低温水，可以实现大温差供水、低温送风，改善空调品质。

13、水蓄冷系统

水蓄冷空调系统是一种较为新颖的节能空调形式，它是在水冷机组基础上增加一套蓄能装置，利用晚上的低谷电由双工况电制冷机组制冷，所制得冷量通过冷水的形式储存在蓄冰装置中，白天再通过供应低温冷水的方式将冷量释放出来。由于实行峰谷电价，因此水蓄冷空调系统的运行费用低于其他空调形式。

水蓄冷空调系统具有以下特点。

优点：

①减少制冷主机及冷却塔的装机容量，减少范围在30%～50%（新建项目）。

②减少相应的电力设备的投资。如：变压器 配电柜等。（说明：当白天空调负荷较大时，空调用电占总厂负荷的30%～50%，而夜间用电量较小时，空调主机处于闲置状态，因此配电规划时变压器的容量只能以最大负荷时的值考虑，而建设水蓄冷系统后，白天电价高峰段可降低 减少空调主机运行而采用贮藏的冷水供冷，从而降低变压器的容量）。

③提高设备的利用率和效率。由于水蓄冷空调使设备满负荷运行的比例远高于常规空调，所以设备的利用率和效率大幅提高。

④每年能节省可观的中央空调年运行费用，分时电价差越大，业主收益越多。

⑤减少机房设备维护管理费用。高度的自动化控制，可以实现系统的全自动运行，而且具备与大楼的BAS接口，系统的智能化程度高。

⑥减少应急发电系统投资。作为应急冷源，停电时可用很少的自备电力启动水泵即可供冷。

⑦提高空气品质。如水蓄冷系统和低温送风（低温送水）系统相结合，可进一步节省初期投资，提高空气品质。

⑧冷水机组高效率运行，系统运行灵活，冷量一比一的配置对负荷变化的适应性很强，解决过渡季节大马拉小车的问题，间接实现变频节能，单主机工况可减少10%左右的耗电量。

⑨在主机出现故障或系统断电的情况下，备用应急恒定冷源，在仅需提供驱动水泵的动力情况下，保证大楼供冷不中断，提高了空调系统的安全性和可靠性，保证了工作的稳定性和持续性。

⑩当因为建筑功能变化或面积增加引起冷负荷增加时，系统扩容简单。

⑪自动化程度高，管理简单。空调系统远程维护、网上监控。

⑫符合国家产业政策发展方向，平衡电网负荷，减少电厂投资，净化环境。

⑬蓄冷水池可起到消防水池的功能，可节省用户在消防水池上的投资。

缺点：

①比常规水冷空调系统增加蓄水装置面积（可考虑利用消防水池等不占用有效面积）。

②系统相对复杂，须由专业水蓄冷集成商进行系统设计、安装。

实践证明，水蓄冷空调在调节电网“削峰填谷”方面有着其它技术不可比拟的优势，也是国家鼓励的一项成熟技术。各级政府为了使水蓄冷空调技术得到进一步发展应用，推出了一系列的优惠政策，主要集中在分时电价 提供政府贴息贷款等几个方面，收到较好的成效。因此，水蓄冷空调系统是“政府鼓励 业主受益”。此外，水蓄冷空调还具有运行可靠。节能环保。自动化程度高等优点。

近年来，我国大部分地区尤其是经济发达地区电力缺口严重，国务院一再下达文件要求各地采取削峰填谷来缓解用电压力，而水蓄冷空调项目正是最好的移峰填谷措施。同时极大的为业主节约中央空调运行费用，无论社会效益还是经济效益都十分明显，这也正是国务院及各地方政府大力推广水蓄冷空调的原因。

14、温湿度独立控制空调系统

1）系统原理

与传统空调系统对温度、湿度联合处理不同，温湿度独立控制空调系统，采用温度与湿度两套独立的空调系统，分别控制、调节室内的温度与湿度，从而避免常规空调系统中热湿联合处理所带来的损失。我们称之为柔性空调。柔性空调系统的基本组成为：处理显热的系统与处理潜热的系统，两个系统独立调节，分别控制室内的温度与湿度。

柔性空调原理介绍

处理显热的系统包括：高温冷源、余热消除末端装置（本项目采用地板辐射制冷/制热），采用水作为输送媒介。由于除湿的任务由处理潜热的系统承担，因而显热系统的冷水供水温度不是常规冷凝除湿空调系统的7℃供水温度提高到17℃左右，从而使制冷剂的性能系数也有大幅度的提高。处理潜热的系统，同时承担去除室内CO2异味，以保证室内空气质量的任务。此系统由新风处理机组、送风末端组成，采用新风作为能量输送的媒介。

通过独立的温度控制系统排除室内余热，由于无需除湿，可利用较高温度的冷源。排除室内余湿与排除CO2异味所需要的新风量与变化趋势一致，即可以通过新风同时满足排除余湿、CO2与异味的要求。

2）空调系统节能优点

显热消除末端装置

末端消除显热装置常用采用是吊顶金属板辐射系统、干式分级盘管和地板辐射制冷采暖3种形式。

通过辐射的形式作为末端装置可以减少普通风机盘管的风机的能耗，节约室内末端的能耗，避免传统风机盘管的冷凝湿表面，有效防止空调病。通过辐射末端消除显热负荷不仅能减少噪声的影响，人体无吹风感，室内温度均匀，而且能大幅度提高人体的舒适性。

潜热消除装置

潜热消除装置采用带热回收的空气处理机组承担，带热回收式空气处理机组是一种功能齐全的空调机组，具有通过全热回收装置，可回收排风能量，另外通过低温送风可以减小送风管的尺寸，同时减小输配能耗。

室内送风口采用低温送风形式，减少送风量，从而减少风管的输配能耗，室内总的送风量通过送风机变频控制系统，进一步减少空气处理机组风机的能耗。室内的风量通过室内湿度控制进行调节，最大限度的减少不必要的能源消耗。室内的排风通过全热交换设备，减少能源的浪费，降低系统能耗。

冷热源

空调系统的冷热源在夏季采用冰蓄冷系统，在冬季采用电锅炉加热同时利用蓄热槽进行蓄热，同时根据现场条件可以利用湖水源和地源的天然冷源。

由于显热消除末端不承担除湿任务，因此供水温度可以由常规空调的7℃供水温度提高到17℃，利用水系统串联的方式，将通过空气处理机组的冷水通过调节进入地板辐射系统，形成大温差、小流量的运行系统，大幅度的提高制冷机的性能系数，从而达到节能的目的。

水系统输配

水系统的输配系统采用大温差的形式，在相同的能量输送情况下，大温差的输配形式减少水量的输送，从而减少水泵的能耗。

利用温湿度独立控制空调系统能耗和常规的空调系统相比其运行能耗量仅为常规空调60%～90%。

现代医院建筑设计中的给排水设计与应用

　 给排水设计作为医院建筑设计中比较重要的环节，不仅仅要满足医院的正常需求，而且还必须做到安全、节能、有效。在医院建筑设计中给排水工程中要考虑到各个设备的差异性、相似出、特殊性、合理性、节能性等方面。

　　下面一起来分析探讨现代医院建筑设计中给排水专业技术应用

自动喷淋灭火系统设置以及其形式的问题

　　随着我国经济现代化的不断发展，人们对医院的建筑和整体环境有了较高的要求，治病之人、环境安静、健康保健等的已经深入人心。

　在医院的楼层建设和病房的施工等环节已经得到提高，病房逐渐转变为宾馆化，病房内的设备齐全。因此，消防给排水的设计问题必须得到提高，自动灭火器的灭火系统在医院被广泛使用，它具有快速、高效、占地面积小、方便及时等优点。

　　在医院的建筑当中不仅要配备自动灭火器，还得配备风管的调节系统和自动喷淋灭火系统。现在的病房的建设与装修的档次不断提高，在一些 VIP 病房、干部病房里装修和设计已经可以和酒店里的宾馆进行媲美，而且家具和医疗设备较多，因此，火灾的发生可能性比较大而且人群疏散困难。

　自动喷淋灭火系统在没有发生火灾时，可能会由于人为原因或者其他原因发生没火乱喷的现象，这样会对病房内的医疗设备和病人造成误伤，因此，自动喷淋灭火器设立在病房里面隐患也挺大。

　　随着科学技术的发展，根据医院自身的特点，为了防止火灾的发生，我们可以正在病房里面安装重复启闭预作用灭火器，既可以达到医院病房要求而且安全有效，同时还解决了自动喷淋灭火器缺点。

医院建筑施工中对给排水的要求

　　由于现代化医院的医疗设备系统，内容丰富、功能齐全、价格较高。因此，在设计给排水设计施工时不仅仅要满足设备的用水量，而且还必须满足设备对水质的要求、水温的要求和水压的要求，从而满足医疗设备和医院生活用水的的正常运转。在使用完的水必须经过处理设备进行处理后再进行排放。

医疗用水的设计及施工

　　在医疗设备用水和医疗用水主要可以分为以下几类，一般手术室用水、产房手术用水、医疗设备用水、正常淋浴用水等，这些对水质的要求都比较高，必须经过消毒处理后才能够进行使用，避免病人的伤口感染和降低细菌对设备的堵塞。消毒水一般都是采用反渗透装置进行处理，在供给医院正常使用。

　　其工艺流程主要可以分为以下几个步骤：地下水-砂岩过滤器-活性碳吸附装置-精密过滤器-离子交换树脂-反渗透膜过滤装置-紫外线消毒装置-集水箱-供给各部门使用。

医院制剂室水的使用

　　制剂室的用水一般都是采用蒸馏水在供水时还必须进行加压处理，每个医院内对蒸馏水的水质要求和水压都有不同的要求，因此，我们必须因地制宜选择不同的水处理工艺进行水处理。

手术室的用水要求

　　手术室和婴儿室的用水质要求一般都比较高，而且还必须保持一定的水温，各个科室里的手术台对水温和水压都有着不同的要求，因此，我们必须实行分批供水从而满足医院的要求。

由于环境问题对水的要求

　　现在的医院对环境有着较高的要求，例如树木花草的种植、污水的排放、垃圾的清理等。

　　以往的医院主要都是通过锅炉对水进行加热和集体供暖，现在考虑到环境的美化，人们已经摒弃了以往的锅炉房，现在医院加热水主要采用自动容器式电开水锅炉，每个区域内都配备一台方便病人和家属的用水问题，而且有利于医院工作人员进行管理，并且改善了以往烧煤碳给空气带来的污染。

　对于医院中各个区域内的医疗废水和生活污水进行分开处理，根据不同的水处理工艺的设备进行分批处理，处理完成后对水质进行分析，达到国家废水排放标准的进行统一排放，没有达到标准的进行二次处理，直到合格后方可进行排放。

　　由于医院要满足各个部门的供水需要，所以在医院的内部送水管网错杂混乱，有的在墙壁里面进行埋设、有个直接裸露在外面，再加上暖气管道的铺，使整个医疗科室显得极不整齐，而且影响到楼层的美观性和安全性。

　　因此，在医院建设的初期我们必须要合理设计管网的走向，减少占地面积、减少投入资本、增加节能高效。

现代医院内污水和废水的分类及处理方法

普通污水的处理

　　由于医院内部主要的污水主要是手术污水、医生和病人家属的生活污水、病人血液产生的污水、粪便污水等，从上面可以看出大多数污水中都包含这化学物质、有毒物质、金属物质，将这些污水收集起来并进行统一处理排放。病人身上的切块、所用的塑料仪器和塑料袋等，这些垃圾进行收集送往垃圾处理厂进行统一焚烧。

特殊废水的处理

　　医院里面的有些拍照和透视科室，主要会产生含有银、汞、显影剂、定影剂等有毒物质的废水，我们必须将它们分开处理，含银的废水采用电解法进行处理并且可以回收电解出来的银；定影剂和显影剂所产生的废水可通过化学氧化还原法进行处理，最后统一进行收集排放。

污水的二次利用

　　随着人们生活的不断提升，人们越来越注重环境问题了，污水处理不仅仅是为了清除水中的有害、有毒位置，我们还必须注意水资源的节约和处理过的进行二次利用。医院内的水我们一般都生物处理法进行采用二次处理，减少有害物质从而改善环境

什么是溴化锂制冷机？溴化锂制冷机的工作原理是什么？

发布时间：2022-08-16

来源：暖通南社

阅读次数：42

溴化锂制冷机就是我们常说的溴化锂制冷吸收机组。

其工作原理就是利用溴化锂作为吸收剂，水溶液作为制冷剂。在其中一个变量等同的情况下，比如条件温度，溴化锂水溶液浓度越高，吸水的效果就越好，吸水能力越突出，溴化锂制冷机的制冷效果自然更好。

溴化锂以热能为动力源，水为制冷剂，溴化锂溶液为吸收剂，生产冷源水，称为溴化锂制冷机。其热源主要包括蒸汽、热水、煤气和油等，可分为直燃式、蒸汽式、热水式。蒸汽机组主要用于可以利用蒸汽的地方，如城市集中供热网、热电联产系统、纺织、化工、冶金等行业;A型热水机组可以利用65℃以上的热水，如地热、太阳热能、工业过程中产生的余热热水等制取冷水。直燃机组可以利用燃气为酒店、医院、写字楼、机场等大型建筑提供空调。由于是热制冷，溴化锂制冷机还可以利用工业余热为工业提供冷水或空调。

溴化锂制冷机组在中央空调领域独树一帜，因为它可以利用低品位热能，需要的电力很少，使用水作为制冷剂，溴化锂溶液不破坏环境。为满足我国严重缺电时期的空调制冷需求，得到了政府和电力部门的鼓励。

溴化锂制冷机组的工作原理：

溴化锂制冷机组是利用溴化锂水溶液在不同温度下吸收和释放水蒸气来实现制冷的。这种循环使用外部热源来实现制冷。常用的热源有蒸汽、热水、燃气、燃油等。由于溴化锂制冷机组具有许多独特的优点，近年来发展迅速，特别是在空调制冷方面。所以溴化锂制冷机组的应用能否提高一次能源的利用率，能否节能，在什么情况下，吸收式制冷机是否作为冷热源一直是争论的焦点。溴化锂制冷机组在实际中的应用及其使用寿命直接关系到实际工程的经济效益。

溴化锂以热能为动力源，水为制冷剂，溴化锂溶液为吸收剂，生产冷源水，称为溴化锂制冷机。其热源主要包括蒸汽、热水、煤气和油等，可分为直燃式、蒸汽式、热水式。蒸汽机组主要用于可以利用蒸汽的地方，如城市集中供热网、热电联产系统、纺织、化工、冶金等行业; A型热水机组可以利用65℃以上的热水，如地热、太阳热能、工业过程中产生的余热热水等制取冷水。直燃机组可以利用燃气为酒店、医院、写字楼、机场等大型建筑提供空调。由于是热制冷，溴化锂制冷机还可以利用工业余热为工业提供冷水或空调。

溴化锂制冷机组在中央空调领域独树一帜，因为它可以利用低品位热能，需要的电力很少，使用水作为制冷剂，溴化锂溶液不破坏环境。为满足我国严重缺电时期的空调制冷需求，得到了政府和电力部门的鼓励。

住建部发布重磅通知《建设工程消防设计审查验收管理暂行规定》，搜建筑小编注意到，这次新《规定》影响巨大，明确了有关建设、设计、施工监理等单位及个人的责任与义务……

搜建筑梳理了大家关心的几个重点：

1、明确有关单位及个人的责任与义务

建设单位依法对建设工程消防设计、施工质量负首要责任。

设计、施工、工程监理等单位负主体责任。

建设、设计、施工、工程监理等单位及从业人员，违反规定的，除依法给予处罚或者追究刑事责任外，还应承担相应的民事责任。

3、明确特殊建设工程项目， 对特殊工程实行消防设计审查制度。

4、实行施工图设计文件联合审查的，应当将建设工程消防设计的技术审查并入联合审查。

5、本规定自2020年6月1日起施行。

《建设工程消防设计审查验收管理暂行规定》已经2020年1月19日第15次部务会议审议通过，现予公布，自2020年6月1日起施行。

建设工程消防设计审查验收管理暂行规定

第一章　总则

第一条　为了加强建设工程消防设计审查验收管理，保证建设工程消防设计、施工质量，根据《中华人民共和国建筑法》《中华人民共和国消防法》《建设工程质量管理条例》等法律、行政法规，制定本规定。

第二条　特殊建设工程的消防设计审查、消防验收，以及其他建设工程的消防验收备案（以下简称备案）、抽查，适用本规定。

本规定所称特殊建设工程，是指本规定第十四条所列的建设工程。

本规定所称其他建设工程，是指特殊建设工程以外的其他按照国家工程建设消防技术标准需要进行消防设计的建设工程。

第三条　国务院住房和城乡建设主管部门负责指导监督全国建设工程消防设计审查验收工作。县级以上地方人民政府住房和城乡建设主管部门（以下简称消防设计审查验收主管部门）依职责承担本行政区域内建设工程的消防设计审查、消防验收、备案和抽查工作。跨行政区域建设工程的消防设计审查、消防验收、备案和抽查工作，由该建设工程所在行政区域消防设计审查验收主管部门共同的上一级主管部门指定负责。

第四条　消防设计审查验收主管部门应当运用互联网技术等信息化手段开展消防设计审查、消防验收、备案和抽查工作，建立健全有关单位和从业人员的信用管理制度，不断提升政务服务水平。

第五条　消防设计审查验收主管部门实施消防设计审查、消防验收、备案和抽查工作所需经费，按照《中华人民共和国行政许可法》等有关法律法规的规定执行。

第六条　消防设计审查验收主管部门应当及时将消防验收、备案和抽查情况告知消防救援机构，并与消防救援机构共享建筑平面图、消防设施平面布置图、消防设施系统图等资料。

第七条　从事建设工程消防设计审查验收的工作人员，以及建设、设计、施工、工程监理、技术服务等单位的从业人员，应当具备相应的专业技术能力，定期参加职业培训。

第二章　有关单位的消防设计、施工质量责任与义务

第八条　建设单位依法对建设工程消防设计、施工质量负首要责任。

设计、施工、工程监理、技术服务等单位依法对建设工程消防设计、施工质量负主体责任。

建设、设计、施工、工程监理、技术服务等单位的从业人员依法对建设工程消防设计、施工质量承担相应的个人责任。

第九条　建设单位应当履行下列消防设计、施工质量责任和义务：

（一）不得明示或者暗示设计、施工、工程监理、技术服务等单位及其从业人员违反建设工程法律法规和国家工程建设消防技术标准，降低建设工程消防设计、施工质量；

（二）依法申请建设工程消防设计审查、消防验收，办理备案并接受抽查；

（三）实行工程监理的建设工程，依法将消防施工质量委托监理；

（四）委托具有相应资质的设计、施工、工程监理单位；

（五）按照工程消防设计要求和合同约定，选用合格的消防产品和满足防火性能要求的建筑材料、建筑构配件和设备；

（六）组织有关单位进行建设工程竣工验收时，对建设工程是否符合消防要求进行查验；

（七）依法及时向档案管理机构移交建设工程消防有关档案。

第十条　设计单位应当履行下列消防设计、施工质量责任和义务：

（一）按照建设工程法律法规和国家工程建设消防技术标准进行设计，编制符合要求的消防设计文件，不得违反国家工程建设消防技术标准强制性条文；

（二）在设计文件中选用的消防产品和具有防火性能要求的建筑材料、建筑构配件和设备，应当注明规格、性能等技术指标，符合国家规定的标准；

（三）参加建设单位组织的建设工程竣工验收，对建设工程消防设计实施情况签章确认，并对建设工程消防设计质量负责。

第十一条　施工单位应当履行下列消防设计、施工质量责任和义务：

（一）按照建设工程法律法规、国家工程建设消防技术标准，以及经消防设计审查合格或者满足工程需要的消防设计文件组织施工，不得擅自改变消防设计进行施工，降低消防施工质量；

（二）按照消防设计要求、施工技术标准和合同约定检验消防产品和具有防火性能要求的建筑材料、建筑构配件和设备的质量，使用合格产品，保证消防施工质量；

（三）参加建设单位组织的建设工程竣工验收，对建设工程消防施工质量签章确认，并对建设工程消防施工质量负责。

第十二条　工程监理单位应当履行下列消防设计、施工质量责任和义务：

（一）按照建设工程法律法规、国家工程建设消防技术标准，以及经消防设计审查合格或者满足工程需要的消防设计文件实施工程监理；

（二）在消防产品和具有防火性能要求的建筑材料、建筑构配件和设备使用、安装前，核查产品质量证明文件，不得同意使用或者安装不合格的消防产品和防火性能不符合要求的建筑材料、建筑构配件和设备；

（三）参加建设单位组织的建设工程竣工验收，对建设工程消防施工质量签章确认，并对建设工程消防施工质量承担监理责任。

第十三条　提供建设工程消防设计图纸技术审查、消防设施检测或者建设工程消防验收现场评定等服务的技术服务机构，应当按照建设工程法律法规、国家工程建设消防技术标准和国家有关规定提供服务，并对出具的意见或者报告负责。

第三章　特殊建设工程的消防设计审查

第十四条　具有下列情形之一的建设工程是特殊建设工程：

（一）总建筑面积大于二万平方米的体育场馆、会堂，公共展览馆、博物馆的展示厅；

（二）总建筑面积大于一万五千平方米的民用机场航站楼、客运车站候车室、客运码头候船厅；

（三）总建筑面积大于一万平方米的宾馆、饭店、商场、市场；

（四）总建筑面积大于二千五百平方米的影剧院，公共图书馆的阅览室，营业性室内健身、休闲场馆，医院的门诊楼，大学的教学楼、图书馆、食堂，劳动密集型企业的生产加工车间，寺庙、教堂；

（五）总建筑面积大于一千平方米的托儿所、幼儿园的儿童用房，儿童游乐厅等室内儿童活动场所，养老院、福利院，医院、疗养院的病房楼，中小学校的教学楼、图书馆、食堂，学校的集体宿舍，劳动密集型企业的员工集体宿舍；

（六）总建筑面积大于五百平方米的歌舞厅、录像厅、放映厅、卡拉ＯＫ厅、夜总会、游艺厅、桑拿浴室、网吧、酒吧，具有娱乐功能的餐馆、茶馆、咖啡厅；

（七）国家工程建设消防技术标准规定的一类高层住宅建筑；

（八）城市轨道交通、隧道工程，大型发电、变配电工程；

（九）生产、储存、装卸易燃易爆危险物品的工厂、仓库和专用车站、码头，易燃易爆气体和液体的充装站、供应站、调压站；

（十）国家机关办公楼、电力调度楼、电信楼、邮政楼、防灾指挥调度楼、广播电视楼、档案楼；

（十一）设有本条第一项至第六项所列情形的建设工程；

（十二）本条第十项、第十一项规定以外的单体建筑面积大于四万平方米或者建筑高度超过五十米的公共建筑。

第十五条　对特殊建设工程实行消防设计审查制度。

特殊建设工程的建设单位应当向消防设计审查验收主管部门申请消防设计审查，消防设计审查验收主管部门依法对审查的结果负责。

特殊建设工程未经消防设计审查或者审查不合格的，建设单位、施工单位不得施工。

第十六条　建设单位申请消防设计审查，应当提交下列材料：

（一）消防设计审查申请表；

（二）消防设计文件；

（三）依法需要办理建设工程规划许可的，应当提交建设工程规划许可文件；

（四）依法需要批准的临时性建筑，应当提交批准文件。

第十七条　特殊建设工程具有下列情形之一的，建设单位除提交本规定第十六条所列材料外，还应当同时提交特殊消防设计技术资料：

（一）国家工程建设消防技术标准没有规定，必须采用国际标准或者境外工程建设消防技术标准的；

（二）消防设计文件拟采用的新技术、新工艺、新材料不符合国家工程建设消防技术标准规定的。　

前款所称特殊消防设计技术资料，应当包括特殊消防设计文件，设计采用的国际标准、境外工程建设消防技术标准的中文文本，以及有关的应用实例、产品说明等资料。

第十八条　消防设计审查验收主管部门收到建设单位提交的消防设计审查申请后，对申请材料齐全的，应当出具受理凭证；申请材料不齐全的，应当一次性告知需要补正的全部内容。

第十九条　对具有本规定第十七条情形之一的建设工程，消防设计审查验收主管部门应当自受理消防设计审查申请之日起五个工作日内，将申请材料报送省、自治区、直辖市人民政府住房和城乡建设主管部门组织专家评审。

第二十条　省、自治区、直辖市人民政府住房和城乡建设主管部门应当建立由具有工程消防、建筑等专业高级技术职称人员组成的专家库，制定专家库管理制度。

第二十一条　省、自治区、直辖市人民政府住房和城乡建设主管部门应当在收到申请材料之日起十个工作日内组织召开专家评审会，对建设单位提交的特殊消防设计技术资料进行评审。

评审专家从专家库随机抽取，对于技术复杂、专业性强或者国家有特殊要求的项目，可以直接邀请相应专业的中国科学院院士、中国工程院院士、全国工程勘察设计大师以及境外具有相应资历的专家参加评审；与特殊建设工程设计单位有利害关系的专家不得参加评审。

评审专家应当符合相关专业要求，总数不得少于七人，且独立出具评审意见。特殊消防设计技术资料经四分之三以上评审专家同意即为评审通过，评审专家有不同意见的，应当注明。省、自治区、直辖市人民政府住房和城乡建设主管部门应当将专家评审意见，书面通知报请评审的消防设计审查验收主管部门，同时报国务院住房和城乡建设主管部门备案。

第二十二条　消防设计审查验收主管部门应当自受理消防设计审查申请之日起十五个工作日内出具书面审查意见。依照本规定需要组织专家评审的，专家评审时间不超过二十个工作日。

第二十三条　对符合下列条件的，消防设计审查验收主管部门应当出具消防设计审查合格意见：

（一）申请材料齐全、符合法定形式；

（二）设计单位具有相应资质；

（三）消防设计文件符合国家工程建设消防技术标准(具有本规定第十七条情形之一的特殊建设工程，特殊消防设计技术资料通过专家评审)。

对不符合前款规定条件的，消防设计审查验收主管部门应当出具消防设计审查不合格意见，并说明理由。

第二十四条　实行施工图设计文件联合审查的，应当将建设工程消防设计的技术审查并入联合审查。

第二十五条　建设、设计、施工单位不得擅自修改经审查合格的消防设计文件。确需修改的，建设单位应当依照本规定重新申请消防设计审查。

第四章　特殊建设工程的消防验收

第二十六条　对特殊建设工程实行消防验收制度。

特殊建设工程竣工验收后，建设单位应当向消防设计审查验收主管部门申请消防验收；未经消防验收或者消防验收不合格的，禁止投入使用。

第二十七条　建设单位组织竣工验收时，应当对建设工程是否符合下列要求进行查验：

（一）完成工程消防设计和合同约定的消防各项内容；

（二）有完整的工程消防技术档案和施工管理资料（含涉及消防的建筑材料、建筑构配件和设备的进场试验报告）；

（三）建设单位对工程涉及消防的各分部分项工程验收合格；施工、设计、工程监理、技术服务等单位确认工程消防质量符合有关标准；

（四）消防设施性能、系统功能联调联试等内容检测合格。

经查验不符合前款规定的建设工程，建设单位不得编制工程竣工验收报告。

第二十八条　建设单位申请消防验收，应当提交下列材料：

（一）消防验收申请表；

（二）工程竣工验收报告；

（三）涉及消防的建设工程竣工图纸。

消防设计审查验收主管部门收到建设单位提交的消防验收申请后，对申请材料齐全的，应当出具受理凭证；申请材料不齐全的，应当一次性告知需要补正的全部内容。

第二十九条　消防设计审查验收主管部门受理消防验收申请后，应当按照国家有关规定，对特殊建设工程进行现场评定。现场评定包括对建筑物防（灭）火设施的外观进行现场抽样查看；通过专业仪器设备对涉及距离、高度、宽度、长度、面积、厚度等可测量的指标进行现场抽样测量；对消防设施的功能进行抽样测试、联调联试消防设施的系统功能等内容。

第三十条　消防设计审查验收主管部门应当自受理消防验收申请之日起十五日内出具消防验收意见。对符合下列条件的，应当出具消防验收合格意见：

（一）申请材料齐全、符合法定形式；

（二）工程竣工验收报告内容完备；

（三）涉及消防的建设工程竣工图纸与经审查合格的消防设计文件相符；

（四）现场评定结论合格。

对不符合前款规定条件的，消防设计审查验收主管部门应当出具消防验收不合格意见，并说明理由。

第三十一条　实行规划、土地、消防、人防、档案等事项联合验收的建设工程，消防验收意见由地方人民政府指定的部门统一出具。

第五章　其他建设工程的消防设计、备案与抽查

第三十二条　其他建设工程，建设单位申请施工许可或者申请批准开工报告时，应当提供满足施工需要的消防设计图纸及技术资料。

未提供满足施工需要的消防设计图纸及技术资料的，有关部门不得发放施工许可证或者批准开工报告。

第三十三条　对其他建设工程实行备案抽查制度。

其他建设工程经依法抽查不合格的，应当停止使用。

第三十四条　其他建设工程竣工验收合格之日起五个工作日内，建设单位应当报消防设计审查验收主管部门备案。

建设单位办理备案，应当提交下列材料：

（一）消防验收备案表；

（二）工程竣工验收报告；

（三）涉及消防的建设工程竣工图纸。

本规定第二十七条有关建设单位竣工验收消防查验的规定，适用于其他建设工程。

第三十五条　消防设计审查验收主管部门收到建设单位备案材料后，对备案材料齐全的，应当出具备案凭证；备案材料不齐全的，应当一次性告知需要补正的全部内容。

第三十六条　消防设计审查验收主管部门应当对备案的其他建设工程进行抽查。抽查工作推行“双随机、一公开”制度,随机抽取检查对象,随机选派检查人员。抽取比例由省、自治区、直辖市人民政府住房和城乡建设主管部门，结合辖区内消防设计、施工质量情况确定，并向社会公示。

消防设计审查验收主管部门应当自其他建设工程被确定为检查对象之日起十五个工作日内，按照建设工程消防验收有关规定完成检查，制作检查记录。检查结果应当通知建设单位，并向社会公示。

第三十七条　建设单位收到检查不合格整改通知后，应当停止使用建设工程，并组织整改，整改完成后，向消防设计审查验收主管部门申请复查。

消防设计审查验收主管部门应当自收到书面申请之日起七个工作日内进行复查，并出具复查意见。复查合格后方可使用建设工程。

第六章　附则

第三十八条　违反本规定的行为，依照《中华人民共和国建筑法》《中华人民共和国消防法》《建设工程质量管理条例》等法律法规给予处罚；构成犯罪的，依法追究刑事责任。

建设、设计、施工、工程监理、技术服务等单位及其从业人员违反有关建设工程法律法规和国家工程建设消防技术标准，除依法给予处罚或者追究刑事责任外，还应当依法承担相应的民事责任。

第三十九条　建设工程消防设计审查验收规则和执行本规定所需要的文书式样，由国务院住房和城乡建设主管部门制定。

第四十条　新颁布的国家工程建设消防技术标准实施之前，建设工程的消防设计已经依法审查合格的，按原审查意见的标准执行。

第四十一条　住宅室内装饰装修、村民自建住宅、救灾和非人员密集场所的临时性建筑的建设活动，不适用本规定。　

第四十二条　省、自治区、直辖市人民政府住房和城乡建设主管部门可以根据有关法律法规和本规定，结合本地实际情况，制定实施细则。

第四十三条　本规定自2020年6月1日起施行。

风机盘管作为中央空调系统的末端设备，在众多的公共场所采用，主要有如下优点：自成单元，调节灵活。风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用用户的需求。

可广泛应用半集中式的空调系统上，如宾馆、医院、公寓、别墅、办公大楼等处。

根据国标GB/T19232-2003《风机盘管机组》机组命名表示方法如下：

可选配件：

系统原理图：

卧式暗装风机盘管机组，它是由小型通风机、电动机和盘管（空气换热器）等组成的空调末端装置之一。盘管管内流过冷冻水或热水时与管外空气换热，使空气被冷却去湿或加热来调节室内的空气参数。机组内部的电机多为单向电容调速电机，可以通过调节电机输入电压使风量分为高、中、低三档，因而可以相应地调节机组的供冷（热）量。

机组结构：

机组选型：

选型注意事项：

a、风机盘管国家标准的要求：

风机盘管机组标准中规定了风机盘管的各项性能指标，现将部分内容摘录如下。

风机盘管机组标准主要性能指标：

b、风机盘管风量一定，供水温度一定，供水量变化时，制冷量随供水量的变化而变化，根据部分产品性能统计，当供水温度为7℃，供水量减少到80%时，制冷量为原来的92%左右，说明当供水量变化时对制冷量的影响较为缓慢。

c、风机盘管供、回水温差一定，供水温度升高时，制冷量随着减少，据统计，供水温度升高1℃时，制冷量减少10%左右，供水温度越高，减幅越大，除湿能力下降。

d、供水条件一定，风机盘管风量改变时，制冷量和空气处理焓差随着变化，一般是制冷量减少，焓差增大，单位制冷量风机耗电变化不大。

e、风机盘管进、出水温差增大时，水量减少，换热盘管的传热系数随着减小。另外，传热温差也发生了变化，因此，风机盘管的制冷量随供回水温差的增大而减少，据统计当供水温度为7℃，供、回水温差从5℃提高到7℃时，制冷量可减少17%左右。

风机盘管的供水量，供水温度、供、回水温差、风量及进风的温、湿度是相互影响的，其中某一项发生变化，都将改变风机盘管的性能。

f、风机盘管在标准工况下运行时，空气处理终点取于空气处理焓差，风机盘管的制冷量与房间湿负荷有关，一般热、湿比越大，制冷量越小，见图1所示，可以通过房间热湿比线，空气处理终点参数及室内空气参数确定风机盘管的空气处理焓差，然后，可通过不同的热、湿比房间的空气处理焓差计算出风机盘管的制冷量。

选型方法：

1.焓差修正法：

采用风机盘管实际运行焓差与标准工况焓差的比值m进行修正，计算风机盘管的实际制冷量，再根据实际制冷量选择风机盘管。

Q`=QH·（△Im/△IH）=mQH

式中：Q` — 风机盘管实际制冷量（W）。

QH —风机盘管标准状况下额定制冷量（W）。

△Im — 风机盘管实际空气处理焓差（W/kg）。

△IH — 风机盘管标准状况下空气处理焓差（W/kg）。

m —修正系数。

2.风量选型法：

根据空调冷负荷和风机盘管实际空气处理焓差计算出空调风量，再根据风量选择风机盘管。

G=Q/△Im（W）

式中：G—空调风量kg/h

另外，当空调供水温度、供、回水温差，供水量、进风温度与标准工况不同时，应根据资料再时行修正。

电气接线：

1.电气接线注意事项：

电源线的零线一定要接在指定的零线接位，否则会烧毁电机；

温控器的安装请参照温控器包装内提供的安装说明书；

不要用一个温控器来控制多台不同型号的风机盘管机组，否则可能会烧毁电机；

请按照电路图的指示要求连接电源线；

用电缆固定装置将电线安全牢固地连接在端子座上，以防外力作用在电线上而造成危险；

电线连接好后，将各电线用绑带绑扎，以防与其它部分碰撞。

2.电气接线

2.1机组控制方式

机组控制采用就地控制方式：

卧式暗装风机盘管机组除标准机组的接线盒外，还有三种控制组件可以做备选：

a、制冷-关-制热，三速型

包括一个制热-关-制冷的自动调温器加上三速控制器，一个带有3/4”(或Rc1-1/4”）内螺纹接头的电磁阀和一个执行器。

b、温度自动调节加三速控制型

包括一个增量PI 控制的自动温度调节器加上三速开关，一个带有3/4”(或Rc1-1/4”）内螺纹接头的电磁阀和一个增量执行器。

c、温度自动调节加三速控制，并有数字温度显示型

包括一个比例PI 控制的自动温度调节器加上三速开关，一个带有3/4”(或Rc1-1/4”)内螺纹接头的电磁阀和一个增量执行器。

以上控制组件装运时未安装，需到现场安装。

2.2电气接线图

卧式暗装风机盘管机组提供了完整的机组内部接线，接线端子位于一个金属的接线盒内。机组接线组共有4个接线端子，标有数字1-2-3-N；分别是用于连接三速开关的-“零线，高速，中速，低速”。

进行电气接线之前，请认真阅读机身电控盒上的线路图，并确保有经验的专业人员安装。

部分场所空调冷负荷的估算指标：

机组材料基本要求：

风机盘管安装：

风机盘管安装位置选择：

1、风机盘管通常安装在空调房间的吊顶内，吊顶应留有活动检查口，以便于机组能整体拆卸和维修，风机盘管由独立的支、吊架固定，并应便于拆卸和维修，风机盘管的吊架是使用普通吊架还是减振吊架均由设计而定。

2、风机盘管与送风口、回风口或风管连接时应为柔性软管连接，常用的是帆布软管或铝箔软管，软管长度150-250。

3、风机盘管是否带有回风箱，回风口是否设置过滤装置均由设计而定，当设计风机盘管不带回风箱时，回风口直接安装在吊顶上，吊顶空间成为一个回风腔；当设计风机盘管带回风箱时，安装在吊顶上的回风口通过风管与回风箱相连接。

4、一般的风机盘管有这么几种：卧式明装、卧式暗装、立式明装等，卧式明装的风机盘管一般用于无吊顶，房间较高的房间，立式明装的一般用于无吊顶，且房间较低的场所，效果不如吊顶安装的好，一般不用，卧式暗装的一般用于有吊顶的房间，效果好，美观。

风机盘管安装流程：

1、机组吊装：卧式机组进行吊装，建议采用直径6-8MM全螺纹螺杆配合平垫圈、弹簧垫圈和螺母进行固定，吊装机组时应确保水盘坡向排水管5°以上，以利于冷凝水外流。

2、机组安装：机组安装时，水管和机组的连接建议采用挠性接管和生胶带密封，管道连接时不可用力过猛，避免用力过猛，导致管道扭裂漏水。

3、过滤器的安装：机组的进水管及冷冻水水泵进口处应安装过滤器，以免水中杂质堵塞盘管；机组进水要经过软化处理，以保证盘管的换热效率。

4、阀门安装：在机组进出水管道处应安装阀门，便于调节水流量及检修时能够及时切断水源。

5、电路连接：风机盘管电源和开关连接，应严格按照电气原理图进行，电路连接前应先检查电源的电压、频率及相数是否与机组要求一致，注意电源电压偏差不能超过额定电压的10%，严禁多台机组连接一个温控器进行控制。

风机盘管安装注意事项：

1、机组安装时，水管和机组的连接建议采用挠性接管和生胶带密封，管道连接时不可用力过猛，扭力不应超过205.6N.M，避免扭裂漏水。

2、机组的进水管上应安装水过滤器，以免污物堵塞盘管；机组进水应该要经过软化处理，以保证盘管的换热效率。

3、机组进出水管道应装有阀门，一调节水流量及检修时能够切断水源；管道应预保温，以免冷凝水泄露。

4、冷冻水水泵进口处需安装过滤器，以免赃物堵塞盘管。

5、对于不带空气过滤器的机组，要在回风口处安装过滤网，用以防止尘埃堵塞盘管翅片，确保换热效果。

6、接线前，需检查电源的电压、频率及相数是否与机组要求一致，电源电压偏差不超过额定电压的10%，电源和开关连接应严格按照电气原理图进行，接地线应可靠连接。

7、严禁多台机组共用一个温控器进行控制。

本文来源于互联网。暖通南社整理编辑。

资源简介/截图：
高清无水印2019沪J109图集，pdf格式，实行日期：2020年5月1日，统一编号：DBJT08-127-2019，主编单位：华东建筑设计研究院有限公司、上海建筑设计研究院有限公司，批准部门：上海市住房和城乡建设管理委员会，批准文件：沪建标定〔2019]796号

编制总说明

1设计原则
1.0.1本图集根据上海市住房和城乡建设管理委员会《关于印发〈2017年上海市建筑标准设计编制计划>的通知》（沪建标定〔2016）1053号)的要求进行编制。
1.0.2本图集依据下列主要标准、规范、规程及政府主管部门的规范性文件。
《建筑设计防火规范》G850016-2014(2018年版)
《综合医院建筑设计规范》GB51039-2014
《无障碍设计规范》GB50763-2012
《房屋建筑制图统一标准》GB/T50001-2017
《建筑模数协调标准》G8/T50002-2013
《装配式混凝土建筑技术标准》GB/T51231-2016
《装配式混凝土结构技术规程》JGJ1-2014
《装配整体式混凝土公共建筑设计规程》DGJ08-2154-2014
《预制混凝土夹心保温外墙板应用技术标准》DG/TJ08-2158-2017
《建筑抗震设计规程》DGJ08-9-2013
《装配整体式混凝土结构预制构件制作与质量检验规程》DGJ08-2069-2016
《装配整体式混凝土结构施工及质量验收规范》DGJ08-2117-2012
《装配整体式混凝土建筑检测技术标准》DG/TJ08-2252-2018
《上海市装配式混凝土建筑工程设计文件编制深度规定》建管〔2015]182号
当依据的标准、规范进行修订或有新的标准、规范颁布实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。
2编制目的
2.0.1为上海市建筑产业现代化提供技术支持，实现建筑领域节能减排、改善人居环境的目标，并与《装配式混凝土结构技术规程》JGJ1、《装配式混凝土建筑技术标准》GB/T51231配套，提高上海市装配式医疗建筑（病房楼）工业化建造的设计水平、推广装配整体式混凝土医疗建筑(病房楼)的设计方法以及推动装配整体式混凝土技术的应用。
2.0.2本图集提供装配整体式混凝土医疗建筑（病房楼）施工图阶段建筑、结构设计要点及多层、高层普通病房楼设计示例，供设计、科研及数学人员了解装配整体式混凝土医疗建筑（病房楼)土建施工图的深度表达起到指导和参考作用。

3适用范围

3.0.1本图集适用于上海地区采用装配整体式混凝土医疗建筑（病房楼）设计，不同功能的病房楼或其他类型公共建筑可参考借鉴。
3.0.2本图集主要编制内容采用示例一（多层病房楼）和示例二（高层病房楼）形式表达，直观、清晰，适用于采用装配整体式混凝土医疗建筑（病房楼）建筑设计，可供设计人员系统、全面地掌握装配整体式混凝土医疗建筑（病房楼）土建施工图深度及内容表达，同时也可作为建筑院校师生的教学辅导资料。
4编制原则
本图集所选示例在依据现行国家与地区标准规范前提下，满足装配整体式混凝土医疗建筑(病房楼)的相关技术、工艺和工法要求，并在技术性、经济性上符合上海市的实际需求。图集内容侧重施工图阶段土建施工图的深度表达，随着装配整体式混凝土框架建筑构造技术的进一步发展与提高，将持续完善更新图集相关内容。
5图集内容
5.0.1装配整体式混凝土结构可分为装配整体式剪力墙结构、装配整体式框架结构等体系。考虑医疗建筑的功能性、经济性、适应性等因素，本图集选择了装配整体式混凝土框架结构体系，在医疗建筑工程设计示例的基础上加以适当调整进行编制。
5.0.2本图集以工程示例为蓝本，遵循相关标准和规范，重点突出图集的“示范”作用，体现装配整体式混凝土医疗建筑（病房楼）设计的特点和设计方法。
6配套图集
本图集为上海市建筑产业现代化标准设计专项系列图集之一，可配合结构专业《桁架钢筋混凝土叠合板(60mm厚底板)》15G366-1、《预制铜筋混凝土板式楼梯》15G367-1、《预制钢筋混凝土阳台板、空调板及女儿墙》15G368-1、《装配式混凝土结构标示方法及示例（剪力墙)》15G107-1、《装配式混凝土结构连接节点构造(2015年合订本)》15G310-1~2、《装配整体式混凝土构件图集》2016G105等标准图集共同使用。
7技术要点
本图集力求帮助建筑设计人员更加全面地了解装配整体式混凝土医疗建筑（病房楼）设计原则和方法，并掌握以下技术要点。
7.1工作流程
7.1.1应考虑实现标准化设计、工厂化生产、装配化施工、一体化装修和信息化管理，以全面提高建筑品质，降低建造和维护成本。
7.1.2与采用现浇混凝土框架结构建筑的建设流程相此，装配整体式混凝土框架结构建筑的建设流程更面、更精细、更综合，增加了技术策划、工厂生产、一体化装修等过程。
7.1.3影响装配整体式混凝土医疗建筑（病房楼）实施的因素包括技术水平、生产工艺、生产能力、运输条件、管理水平、建设周期等。
7.1.4在项目前期技术策划中应根据产业化目标、工艺水平和施工能力以及经济性等要求确定适宜的预制率或装配率。预制率、装配率在装配式建筑中是比较重要的控制性指标。
7.1.5设计应在满足其使用功能的前提下实现标准化设计，提高构件与部品的重复使用率，有利于降低造价。
7.1.6在装配整体式混凝土医疗建筑（病房楼）的建设流程中需要建设、设计、生产、施工和管理等单位精心配合，协同工作。在方案设计阶段之前应增加前期技术策划环节，为配合预制构件的生产加工应增加预制构件加工图纸设计内容。
7.1.7在建筑设计中，前期技术策划对项目的实施起到十分重要的作用，设计单位应充分了解项目定位、建设规模、产业化目标、成本限额、外部条件等因素，制定合理的建筑设计方案，提高预制构件的标准化程度，并与建设单位共同确定技术实施方案，为后续的设计工作提供依据。
7.1.8方案设计阶段应根据技术策划要点做好平面设计和立面设计。平面设计在保证满足使用功能的基础上，实现医疗建筑（病房楼）设计中的标准化与系列化，遵循“少规格、多组合”的设计原则。立面设计宜考虑构件生产加工的可能性，根据装配式建造方式的特点实现立面的个性化和多样化。
7.1.9初步设计阶段应根据各专业的技术要求进行协同设计，优化预制构件种类，充分考虑设备专业管线预留预埋，可进行专项的经济性评估，分析影响成本的因素，制定合理的技术措施。
7.1.10施工图设计阶段应按照各专业在初步设计阶段制定的协同设计条件开展工作，各专业根据预制构件、内装部品、设备设施等生产企业提供的设计参数，在施工图中充分考虑各专业预埋要求。建筑专业还应考虑连接节点处的防水、防火、隔声等设计。
7.1.11建筑专业可根据工程需要为构件加工图设计提供预制构件尺寸控制图，深化设计由设计单位与预制构件生产企业等配合设计完成，建筑设计宜采用B引技术协同完成各专业设计内容，提高设计精确度。
7.2总平面设计
7.2.1装配整体式混凝土医疗建筑（病房楼）的规划设计在满足采光、通风、间距、退界等规划要求情况下，宜优先采用由病房单元模块组合进行总体布局设计·
7.2.2由于预制构件需要在施工过程中运至塔吊所覆盖的区域内进行吊装，因此在总平面设计中应充分考虑运输通道的设置，合理布置预制构件临时堆场的位置与面积，选择适宜的塔吊位置和吨位。塔吊位置的最终确定应根据现场施工方案进行调整，以达到精确控制构件运输环节，提高场地使用效率，确保施工组织便捷及安全。

7.2.了以安全、经济、合理为原则考虑施工组织流程，保证各施工工序的有效衔接，提高效率。
7.3平面设计
7.3.1平面设计应遵循模数协调原则，优化套型模块的尺寸和种类，实现预制构件和内装部品的标准化、系列化和通用化，完善建筑产业化配套应用技术，提升工程质量，降低建造成本。
7.3.2在方案设计阶段应对医院病房空问按照不同的使用功能进行合理划分，结合设计规范、项目定位及产业化目标等要求，确定套型模块及其组合形式。
7.4立面设计
7.4.1装配整体式混凝土医疗建筑（病房楼）的立面设计应利用标准化、模块化、系列化的套型组合特点，预制外墙板可采用不同饰面材料展现不同机理与色彩的变化，通过不同外墙构件的灵活组合，实现富有工业化建筑特征的立面效果。
7.4.2装配整体式混凝土医疗建筑（病房楼）的外墙构件主要包括装配式混凝土外墙板、门窗、女儿墙、雨棚等装饰构件。
7.4.了充分发挥装配整体式混凝土医疗建筑（病房楼）外墙构件的装饰作用，进行立面多样化设计。
7.4.4立面装饰材料应符合设计要求，预制外墙板宜采用装饰材料反打、装饰混凝土等一体化装饰的生产工艺。当采用反打一次成型的外墙板时，其装饰材料的规格尺寸、材质类别、连接构造等应进行检验，以确保质量。
7.4.5外墙门窗在满足通风采光的基础上，通过调节门窗尺寸、位置、虚实比例以及窗框分接形式等设计手法形成一定的灵活性：通过附加装饰构件的方法可实现多样化立面设计效果，满足建筑立面风格多样化的要求。
7.5预制构件
7.5.1预制构件设计应充分考虑生产的便利性、可行性以及成品保护的安全性，当构件尺寸较大时，应增加构件脱模及吊装用的预埋吊点的数量。
7.5.2预制构件的设计应遵循标准化、模数化原则。应尽量减少构件类型，提高构件标准化程度，降低工程造价。对于开洞多、异形、降板等复杂部位，可进行具体设计。注意预制构件重量及尺寸，综合考虑项目构件加工生产能力及运输、吊装等条件。
7.5.3预制外墙板应根据上海地区的保温局热要求选择适宜的构造，同时考虑空调留洞及散热器安装预埋件等安装要求。
7.5.4除楼梯、电梯外，非承重内墙宜选用自重轻、易于安装及拆卸且隔声性能良好的隔墙板等，可根据使用功能灵活分隔室内空间，非承重内墙板与主体结构的连接应安全可靠，满足抗震及使用要求。
7.5.5用于卫生间等潮湿空问的墙体面层应具有防水、易清洁的性能。

7.5.6装配整体式混凝土医疗建筑（病房楼）楼盖宜采用叠合楼板，结构转换层、平面复杂或开间较大的楼层、作为上部结构嵌固部位的地下室项板宜采用现浇楼盖。楼板与楼板、楼板与梁间的接缝应保证结构安全性。
7.5.7叠合楼板应考患设备管线、吊顶、灯具安装点位的预留、预埋，以满足设备专业的要求。
7.5.8预制楼梯应确定扶手栏杆的留洞及预埋，楼梯踏面的防滑构造应在工厂预制时一次成型，且采取成品保护措施。
7.6构造节点
7.6.1预制构件连接节点的构造设计是装配整体式混凝土医疗建筑（病房楼）的设计关键。预制外墙板的接缝、门窗洞口等防水薄弱部位的构造节点与材料选用应满足建筑的物理性能、力学性能、耐久性能及装饰性能的要求。
7.6.2预制外墙板的各类接缝设计应满足构造合理、施工方便、坚固耐用的要求，应根据上海地区气侯特点等，合理进行节点设计，满足防水及节能要求。
7.6.3了预制外墙板垂直缝宜采用材料防水和构造防水相结合的做法，可采用槽口缝或平口缝；预制外墙板水平缝采用构造防水时，宜采用企口缝或高低缝。
7.6.4预制外墙板的连接节点应满足保温、防火、防水以及隔声的要求，外墙板连接节点处的密封胶应与混凝土具有相容性及规定的抗剪切和伸缩变形能力，采用硅酮、聚氨酯、聚硫建筑密封胶应分别符合《硅酮和改性硅酮建筑密封胶》GB/T14683、《聚氨酯建筑密封胶》JC/T482、《聚硫建筑密封胶》JC/T483的规定，连接节点处的密封材料在建筑使用过程中应定期进行检查、维护与更换。
7.6.5外墙板接缝宽度应考虑热胀冷缩及风荷载、地震作用等外界环境的影响。
7.6.6预制外培板上的门窗安装应确保连接的安全性、可靠性及密闭性。
7.6.7装配整体式混凝土医疗建筑（病房楼）的外围护结构热工计算应符合国家和上海市建筑节能设计标准的相关要求。当采用预制夹心外墙板时，其保温层宜连续，保温层厚度应满足上海市建筑围护结构节能设计要求。
7.6.8预制夹心外墙板中的保温材料及接缝处填充用保温材料的燃烧性能、导热系数及体积吸水率等应符合《预制混凝土夹心保温外墙板应用技术标准》DG/TU08-2158的规定。
7.7结构专业协同
7.7.1装配整体式混凝土医疗建筑（病房楼）的建筑体型、平面布置及构造应符合抗震设计的原则和要求。单元平面宜简洁规整、经济合理，可通过采用套型模块灵活组合的方法，以适合不同场地的建筑布局要求，塑造多样化的建筑形象，医疗建筑抗震设防类别采用重点设防，宜采用减隔震技术。
7.7.2为满足工业化建造的要求，预制构件设计应遵循受力合理、连接可靠、范工方便。

内容索引：

目录1
编制总说明3
示例一
示例一建筑图纸目录1-1
建筑专业施工图设计说明1-2
总平面图1-5
首层平面图1一6
标准层平面图1-7
屋项平面图1-8
标准层预制构件组合分析图1-9
装配式病房预制构件组合分析图1-10
装配式病房结构预制构件组合分析图1一11
标准层预制组合分析图1-12
南立面图1-13
北立面图1-14
东立面图1-15

西立面图1-16
1-1剖面图1-17
病房A/B套放大平面图1-18
病房A/B套放大平项图1-19
病房A/B套插座点位图1-20
病房A套内立面大样图1-21
病房B套内立面大样图1-23
整体卫生问土建条件图、整体卫生间平面布置图1-25
整体卫生间天花布置图、整体卫生间开关布置图1-26
整体卫生间给水布置图、整体卫生间排水布置图1-27
整体卫生间J立面图、整体卫生间K立面图1-28
整体卫生间M立面图、整体卫生间N立面图1-29
楼梯详图（一）1-30
楼梯详图（二）1-31
楼梯详图（三）1-32
示例一结构图纸目录（框架结构）1-33
结构专业施工图设计说明1-34

标准层预制框架柱平面布置图1-38
标准层预制框架柱模板图、配筋图1-39
标准层预制外挂墙板平面布置图1-40
标准层预制外挂墙板模板图1-41
标准层预制外挂墙板配筋图1-42
标准层预制楼板平面布置图1-43
标准层预制楼板模板图、配筋图1-44
标准层预制主梁平面布置图1-45
标准层预制主梁模板图、配筋图1-46
标准层预制次梁平面布置图1-47
标准层预制次梁模板图、配筋图1-48
预制楼梯模板图1-49
预制楼梯配筋图1-51
楼板连接节点1-52
柱柱节点构造1-53
梁柱连接节点一1-54
梁柱连接节点二1-55
示例二
示例二建筑图纸目录2-1
总平面图2-2
首层平面图2-3
标准层平面图2-4
屋项平面图2-5
南立面图2-6
北立面图2-7
东立面图2-8
西立面图2-9
1-1制面图2-10
2-2剖面图2-11

楼梯详图（一）2-12
楼梯详图（二）2-13
楼梯详图（三）2-14
楼梯详图（四）2-15
整体卫生间土建条件图、整体卫生间平面布置图2-16
整体卫生间A立面图、整体卫生间B立面图2-17
整体卫生间C立面图、整体卫生间D立面图2-18
示例二结构图纸目录（框架结构）2-19
标准层预制框架柱平面布置图…2-20
标准层预制框架柱模板图、配筋图2-21
标准层预制外挂培板平面布置图2-22
标准层预制外挂墙板模板图2-23
标准层预制外挂墙板配筋图2-24
标准层预制楼板平面布置图2-25
预制楼板模板图、配筋图2-26
标准层预制主粱平面布置图2-27
标准层预制主梁模板图、配筋图2-28
标准层预制次梁平面布置图2-29
标准层预制次梁模板图、配筋图2-30
顶制楼梯模板图2-31
预制楼梯配筋图2-33
预制梁与剪力墙平面外连接节点详图2-34

 建筑物加固改造概述：建筑物在使用期间可能由于各种原因（原设计标准低，不能满足现在的使用要求；设计失误或施工质量差需要加固；使用功能改变或要求提高；灾害影响；环境影响等），需要进行加固改造养护修缮都是其服役过程中正常的工作内容，我们平时对建筑物的加固有没有科学依据？建筑物加固到底是怎样的一个流程？今天，就和大家一起过一遍这个标准的流程。

【根据《混凝土结构加固构造》13G311规定】

建筑物进行结构加固的时候必须按照：

原始资料收集（原建筑岩土工程勘察报告、结构竣工图、建筑竣工图、历史修缮等其它资料）→原结构可靠性鉴定和抗震鉴定→改造后的建筑图→加固方案选择→加固施工图设计→施工图审查→施工→竣工验收→投入使用，

原结构可靠性鉴定和抗震鉴定

我们用人做比喻，建筑物就好比一个人，一个人生病之后首先要去医院对病情进行诊断，要去做各种检查，用来确定病情。建筑物同样如此，我们首先要对它的原结构进行安全鉴定，出具结构鉴定报告。然后再根据结构的具体病害，有效针对治疗。

加固方案

加固方案的确定要根据结构鉴定报告结论，结合该结构的具体特点及加固施工条件，按安全可靠、经济合理原则确定。结构加固着重于提高结构构件的承载能力，抗震加固着重于提高结构的延性和增强房屋的整体性；对于隐蔽工程加固来说，则选择能不动就不动的原则来处理。

加固施工图设计、施工图审查

确定了加固方案以后，我们就需要进行施工图的设计和设计完成后的审图环节。图纸的设计是为了让我们在施工过程中有一个的目标与标准；审图是为了检查设计是否合理有无优化可能以及设计是否安全可靠等。

施工

做好了之前的准备之后，进入加固处理的实战阶段，怎么样把那些理论变成实实在在的东西，这就需要加固施工来完成这项工作。在施工之前我们应按设计要求以及结构特点编制施工组织设计，施工严格按照相应工艺标准进行施工，过程中采取措施避免或减少损伤原结构构件，以免对原有构件造成二次破坏，为我们后期处理造成不利影响。

竣工验收

后一步质量验收和工程验收，应按照国家标准《建筑结构加固工程施工质量规范》《混凝土结构施工质量验收规范》进行质量检验和工程验收。
