海南省发展与改革厅关于重新核定建筑幕墙和门窗物理性能检测服务收费标准的通知

                            琼发改收费[2004]1301号

海南省幕墙门窗产品质量监督检验站：
　　报来《关于继续执行琼计价管[2002]705号文件和重新核发收费许可证申请》收悉，你站试行我局琼计价管[2002]705号文规定标准期满，经研究，现重新核定你站建筑幕墙和门窗物理性能检测服务收费标准如下：
　　一、鉴于目前我省建筑幕墙和门窗产品质量检测检验尚未具备市场竞争条件，此检测服务收费实行政府定价管理，具体标准按《建筑幕墙、门窗物理性能检测收费项目和标准表》（见附表）执行。对党、政机关办公楼和国家兴办的学校、医院、民政福利单位的幕墙、门窗检测，按照上述标准的70%收取。向委托人收取检测费，可在确定委托关系后预收全部或部分费用。
　　二、你站实施服务并收费，应与委托人签订委托合同书，合同应载明服务内容及收费标准，严格按照国家建筑幕墙和建筑外门窗物理性能标准规范进行检测，切实提供质价相符的服务。
　　三、你站必须按规定到省价格主管部门办理收费许可证变更手续，应在收费场所显著位置公布服务项目、内容和收费标准，自觉接受价格主管部门的监督检查。
　　本收费标准自发文之日起执行。海南省物价局琼计价管[2002]705号文同时废止.
　　附表： 建筑幕墙、门窗物理性能检测收费项目和标准表


                                                                                     2004年7月20日


                  建筑幕墙、门窗物理性能检测收费项目和标准表

一 建筑幕墙物理性能检测
　　（一）按照国家建筑幕墙物理性能标准规范，进行专业技术检测。
　　（二）第4、5两项为特约检测项目，不得强制检测并收费。
　　（三）第7项为超期占用设备收费，即从送检单位开始使用设备之日起计算，10日内免收费用，超期使用按本项标准收费。
     序号 　  收费项目             计算单位 　   收费标准 　备注　　

      1       风压变形性能检测       元/m2          450
　　2       雨水渗漏性能检测 　   元/m2　       400
　　3       空气渗漏性能检测 　   元/m2    　   230
　　4 　   平面内变形性能检测 　元/m2 　      450
　　5 　   破坏性能检测 　         元/m2　　    3300
　　6 　   设备调整 　               元/m2 　       150
　　7 　   设备占用费         　    元/m2天        200
　　二 　建筑门窗物理性能检测
　　按照国家建筑外门窗物理性能标准规范进行专业技术检测

    序号 　  收费项目             计算单位 　  收费标准 　 备注　　
　　1 　  抗风压性能检测 　     元/m2   　   280
　　2 　  水密性能检测 　        元/m2 　　   200
　　3 　  气密性能检测    　      元/m2   　   120

      4      设备改装调整 　 　     元/m2 　　   400

本收费价格在线自动计算请点击：https://calc.xycost.com/

工程清包工价格

由于清包工价格随市场变化而变化，以下价格仅供诸位参考。

模板：22-45元/平米（粘灰面）

砼：45-50元/立

钢筋：600-850元/吨，或者绑扎一个平方20-37元

砌筑：90-150元/立

抹灰：10-18元/平米（不扣除窗洞口，不包括脚手架搭拆）

面砖粘贴：包工墙面在35到45看面积.地面28元/m2（修正）

室内地面砖：（600*600）28元/平米

踢脚线：12元/米

室内墙砖：30元/平米（包括倒角）

楼梯间石材：45元/平米

踏步板磨边：16元/米

石膏板吊顶：26元（平棚）

铝扣板吊项：35元/平米

蹲台隔断：180-360元/蹭位

大白乳胶漆：16元/平米

外墙砖：65元/平米

外墙干挂蘑菇石：90元/平米

屋面挂瓦：43元/平米

水暖：22元/平米（建筑面积）

住宅照明部分：23-26元/平米

架子工：，一般挑架15到19元一平米，爬架13到16元，不含施工期间图纸变更，市政装潢架18到32元（实搭面积）

房地产建筑成本（按建筑平方米算）

桩基工程（如有）：70~100元/平方米；

钢筋：40~75KG/平方米（多层含量较低、高层含量较高），合160~300元/平方米；

砼：0.3~0.5立方/平方米（多层含量较低、高层含量较高），合100~165元/平方米；

砌体工程：60~120元/平方米（多层含量较高、高层含量较低）；

抹灰工程：25~40元/平方米；

外墙工程（包括保温）：50~100元/平方米（以一般涂料为标准，如为石材或幕墙，则可能高达300~1000元/平方米；

室内水电安装工程（含消防）：60~120元/平方米（按小区档次，多层略低一些）；

屋面工程：15~30元/平方米（多层含量较高、高层含量较低）；

门窗工程（不含进户门）：每平方米建筑面积门窗面积约为0.25~0.5平方米（与设计及是否高档很大关系，高档的比例较大），点这 .免费下载施工技术资料90~300元/平方米，一般为90~150元/平方米，如采用高档铝合金门窗，则可能达到300元/平方米；

土方、进户门、烟道及公共部位装饰工程：30~150元/平方米（与小区档次高低关系很大，档次越高，造价越高）；

地下室（如有）：增加造价40~100元/平方米（多层含量较高、高层含量较低）；

电梯工程（如有）：40~200元/平方米，与电梯的档次、电梯设置的多少及楼层的多少有很大关系，一般工程约为100元/平方米；

人工费：130~200元/平方米；

室外配套工程：30~300元/平方米，一般约为70~100元/平方米；

模板、支撑、脚手架工程（成本）：70~150元/平方米；

塔吊、人货电梯、升降机等各型施工机械等（约为总造价的5~8%：约60~90元/平方米；

临时设施（生活区、办公区、仓库、道路、现场其它临时设施（水、电、排污、形象、生产厂棚与其它生产用房）：30~50元/平方米；

检测、试验、手续、交通、交际等费用：10~30元/平方米；

承包商管理费、资料、劳保、利润等各种费用（约为10%）：以上各项之和*10%=90~180元/平方米；

上交国家各种税费（总造价3.3~3.5%）：33~70元/平方米，高档的可能高达100元/平方米。

以上没有算精装修，一般造价约为1000~2000元/平方米，高档小区可达3500元以上。以上没有包括部分国有企业开发造成的腐败成本。精装修造价一般为500~1500元/平方米，这要看档次高低，也有300元/平方米简装修，更有3000~10000元/平方米超高档装修（拎包入住）。

设计费（含前期设计概念期间费用）：15~100元/平方米；

监理费：3~30元/平方米；

广告、策划、销售代理费：一般30~200元/平方米，高者可达500元/平方米以上；

土地费：一般二线城市市区（老郊区地带）为70~100万/亩，容积率一般为1.0~2.0，故折算房价为：525~1500元/平方米，市区中心地带一般为200万元/亩，折算房价为：1500~3000元/平方米，核心区域可达300万元/亩以上，单方土地造价更高；一线城市甚至有高达20000元/平方米以上的土地单方造价；三线城市、县城等土地单方造价较低，一般为100~500元/平方米，也有高达2000元/平方米以上的情况；

土地税费与前期费，一般为土地费的15%左右，二线城市一般为100~500元/平方米，各地标准都不一样。

结论：基本建设费是固定的，即使是不收土地款的动迁房，以国家最低标准承建，造价也难以少于1000元/平方米。点这 .免费下载施工技术资料

实际上，多层普通商品房，建安成本大约在1200元/平方米左右，小高层与高层普通商品房，建安成本大约在1500~1800元/平方米左右，档次越高，造价越高。

能让利的主要是：小区的档次、向政府交纳的土地费及地方政府部分的税费、广告策划销售环节的费用、装修费用等。

另外，开发商的开发品质也有一定关系，如果一味压价，品质是要差一些；民营开发商比国营/政府开发商的成本确实也低一些，这主要有两方面的原因，一是大多数民营企业主要以效益为主导，成本一般控制得好一些，二是民营企业腐败成本相对要低一些。

不论何种原因，同品质的小区成本上下也不会超过100~200元/平方米。

12墙一个平方需要64块标准砖

18墙一个平方需要96块标准砖

24墙一个平方需要128块标准砖

37墙一个平方需为192块标准砖

49墙一个平方需为256块标准砖

公式：

单位立方米240墙砖用量1/（0.24*0.12*0.6）

单位立方米370墙砖用量1/（0.37*0.12*0.6）

空心24墙一个平方需要80多块标准砖

普通住宅建筑混凝土用量和用钢量

1、多层砌体住宅

钢筋30KG/m2

砼0.3—0.33m3/m2

2、多层框架

钢筋38—42KG/m2

砼0.33—0.35m3/m2

3、小高层11—12层

钢筋50—52KG/m2

砼0.35m3/m2

4、高层17—18层

钢筋54—60KG/m2

砼0.36m3/m2

5、高层30层H=94米

钢筋65—75KG/m2

砼0.42—0.47m3/m2

6、高层酒店式公寓28层H=90米

钢筋65—70KG/m2

砼0.38—0.42m3/m2

7、别墅混凝土用量和用钢量介于多层砌体住宅和高层11—12层之间

※以上数据按抗震7度区规则结构设计

普通多层住宅楼施工经济指标

室外门窗（不包括单元门、防盗门）面积占建筑面积0.20—0.24

模版面积占建筑面积2.2左右

室外抹灰面积占建筑面积0.4左右

室内抹灰面积占建筑面积3.8

施工功效

一个抹灰工一天抹灰在35平米

一个砖工一天砌红砖1000—1800块

一个砖工一天砌空心砖800—1000块

瓷砖15平米

刮大白第一遍180平米/天，第二遍120平米/天，第三遍压光90平米/天

基础数据

混凝土重量2500KG/m3

钢筋每延米重量0.00617*d*d

干砂子重量1500KG/m3，湿砂重量1700KG/m3

石子重量2200KG/m3

一立方米红砖525块左右（分墙厚）

一立方米空心砖175块左右

筛一方干净砂需1.3方普通砂

一点不同观点：

一般多层砌体住宅：钢筋25-30KG/m2，其中经济适用房为16–18KG/m2。

一般多层砌体住宅，室外抹灰面积占建筑面积0.5–0.7。

一般多层砌体住宅，模版面积占建筑面积1.3–2.2，根据现浇板多少、柱密度变化很大。

一个砖工一天砌240砖墙1000—1800块，370或500墙2000–3000块。

钢筋混凝土重量2200KG/m3，素混凝土重量2100KG/m3。

工程石子重量1800KG/m3。）

0.617是圆10钢筋每米重量。钢筋重量与直径（半径）的平方成正比。

G=0.617*D*D/100

每米的重量（Kg）＝钢筋的直径（mm）×钢筋的直径（mm）×0.00617

其实记住建设工程常用的钢筋重量也很简单φ6＝0.222Kgφ6.5＝0.26kgφ8＝0.395kgφ10＝0.617kgφ12＝0.888kgΦ14＝1.21kgΦ16＝1.58kgΦ18＝2.0kgΦ24＝2.47kgΦ22＝2.98kgΦ25＝3.85kgΦ28＝4.837kg…………

Φ12（含12）以下和Φ28（含28）的钢筋一般小数点后取三位数，Φ14至Φ25钢筋一般小数点后取二位数

Φ6=0.222Kg

Φ8=0.395Kg

Φ10=0.617Kg

Φ12=0.888Kg

Φ14=1.21Kg

Φ16=1.58Kg

Φ18=2Kg

Φ20=2.47Kg

Φ22=3Kg

Φ25=3.86Kg

我有经验计算公式，你自己计算一个表格就可以了。也可以去买一本有表格的书，用起来也很方便的。

钢材理论重量计算简式

材料名称理论重量W（kg/m）

扁钢、钢板、钢带W＝0.00785×宽×厚

方钢W＝0.00785×边长2

圆钢、线材、钢丝W＝0.00617×直径2

钢管W＝0.02466×壁厚（外径–壁厚）

等边角钢W＝0.00785×边厚（2边宽–边厚）

不等边角钢W＝0.00785×边厚（长边宽+短边宽–边厚）

工字钢W＝0.00785×腰厚[高+f（腿宽-腰厚）]

槽钢W＝0.00785×腰厚[高+e（腿宽-腰厚）]

备注

1.角钢,工字钢和槽钢的准确计算公式很繁，表列

简式用于计算近似值。

2.f值：一般型号及带a的为3.34，带b的为2.65，带c的为2.26。

3.e值：一般型号及带a的为3.26，带b的为2.44，带c的为2.24。

4.各长度单位均为毫米。

 验收依据

《中华人民共和国消防法》；

《建设工程消防验收评定标准》 ；

《建设工程消防监督管理规定》等消防法规

各机电专业的消防设计

1、多层建筑和高层工业建筑各层的每个防火分区，当其通风、空气调节系统均系独立设置时，则被保护防火分区内的送、回风水平风管与总管的交接处可不设防火阀；

2、火灾事故照明和疏散指示标志可采用蓄电池作备用电源，但连续供电时间不应少于20min；

3、火灾照明应在下列设置封闭楼梯间、防烟楼梯间及其前室，消防电梯前室；

4、按规定应设封闭楼梯间或防烟楼梯间建筑的疏散走道；

5、疏散用的事故照明，其最低照度不应低于0.5lx。消防控制室，消防水泵房，自备发电机房的照明支线，应接在消防配电线路上；

6、散指示标志宜放在太平门的顶部或疏散走道及其转角处距地面高度1m以下的墙面上，走道上的指示标志间距不宜大于20m。

火灾自动报警及消控室

1、报警区域按防火区域划分，一个报警区域可以有几个防火分区组成；

2、火灾自动报警系统的形式有：集中报警系统：区域报警系统；控制报警系统（消控中心），一个区域报警控制器可警戒多个楼层（看产品的功能）安装位置距地面1.3-1.5米，报警电话安装位置1.3-1.5米；

3、建筑面积大于500m的地下商店应设火灾自动报警装置；

4、独立设置的消防控制室，其耐火等级不应低于二级。采用耐火极限分别不低于3h的隔墙和2h的楼板，并与其他部位隔开和设置直通室外的安全出口；

5、消控室应设置下列功能：接受火灾报警，发出火灾的声、光信号，事故广播和安全疏散指令等：控制消防水泵，固定灭火装置，通风空调系统，电动的防火门、阀门、防火卷帘、防烟排烟设施。显示电源、消防电梯运行情况等；

6、火灾报警按钮安装在距地面1.5米；

7、报警线预留100-200毫米长度，绑扎成束、+红—兰线

8、报警线敷设不应有接头、纽结，导线接头应在接线盒内用接线端子或焊接连接（每个接线端子接线不超过2根），盒内外加螺母。不同电压、电流、不同回路、不同系统、不同类别的线不能放在同一线槽内；

9、线槽每隔1.5米设吊架及支架，吊拉杆不小于6mm；

10、消防电源应为专用电源，不允许插接接头；

11、消控室门向疏散方向开门，允许有送回风管但应加防火阀。严禁无关电气线路穿越，控制台周围留1米通道和检修通道；

12、消防控制的功能：控制消防设备的开启、关闭；消防水泵、防烟、排烟风机的开关；关闭防火阀，停止空调送风机；显示火灾、故障报警的位置；疏散通道、出口等；显示保护地图（模拟图、平面图）；显示消防电源的状态；配备火灾报警应急广播控制装置；

13、消防控制状态的过程：当火灾报警时；火灾报警系统报警；自动灭火系统启动；室内消防栓系统启动（消防水泵启动）；电源进行切换（非消防电源停电，应急消防电源启动），并接通报警装置和应急照明装置和疏散指示照明。电梯迫降在首层；，加压送风机启动（风口开启），隔离系统启动（防火卷帘下降）；防火门关闭；

14、每隔防火分区至少设置一个手动火灾报警装置，两个手动火灾报警装置的距离不超过30米，安装位置1.3-1.5米。

防烟、排烟系统

1、一二类建筑（高度超过50米）、建筑高度超过32米的建筑物应设置防烟分区；

2、防烟分区一般不超过500平方米，不大于防火分区；不跨越防火分区，防排烟系统设置一般在走廊、防烟道、排风井道各自独立，耐火等级1小时；

3、高层建筑的防烟、排烟系统。分为机械加压送风防烟系统和自动排烟系统（可开启外窗）；自动排烟系统（可开启外窗）分为：机械排烟系统和可开启外窗的自然排烟系统；

4、塔楼建筑应设有两个疏散防烟楼梯；并设有前室，前室设有机械加压送风系统。楼梯间每隔2-3层设置一个加压送风口，前室每层都设加压送风口；

5、防烟楼梯间。合用消防前室设计风量18000-20000.28000-30000M3、H。层数超过32层的分段计算。

机械加压送风系统

1、机械加压送风系统设置在前室、楼梯间、合用前室、消防电梯间前室；当楼梯间和消防前室加压送风系统必须合用时应设置压差自动调节装置；机械加压送风系统的全压除计算最不力点的的压头损失，其余压应符合下列规定：

2、防烟楼梯间为50PA；

3、前室、楼梯间、合用前室、消防电梯间前室、避难间为25PA；

4、楼梯间每隔2-3层设置一个加压送风口，前室每层都设加压送风口。

5、机械加压送风系统和机械排烟系统的风速规定

（1）采用金属风管，风速不大于20米/秒

（2）混凝土结构管道风速不大于15米/秒

（3）送风口的风速不大于7米/秒；排烟口的风速不大于10米/秒；

6、排烟系统的设置的：一般设置在楼梯间、前室、消防前室，合用前室。避难层。

7、超过32层的建筑楼梯间的送风量和排风量应分段计算

8、剪力楼楼梯间可供用一个风道其风量按两个楼梯间计算，风口分别设置。

9、避难层的加压送风量按净面积计算不小于30立方米/秒，避难层应设有消防电梯出口、应急照明、广播、消防电话、消防栓、并设有独立的防烟设施，防烟楼梯进行分割。

机械排风（防烟）系统

1、排烟系统的设置条件：

（1）建筑高度超过32米，

（2）内走廊超过20米。并设有自然采光、自然通风设施

（3）面积超过100平方米

（4）通风和空调系统应设置排烟系统

2、防烟系统的安装位置：

（1）担负一个防烟分区净空高度大于6米的房间，每平方米不小于60立方米

（2）担负一个防烟分区净空高度大于6米的房间，每平方米不小于120立方米

（3）排烟口安装在屋面及顶棚位置；排烟量不小于60立方米/秒；

（4）防烟口设置水平距离不超过30米防烟阀关闭温度280℃

（5）走廊的防排烟系统竖向设置，室内的按防火分区设置

（6）机械防排烟系统可以与通风空调系统合用但必须采用可靠的防火措施

（7）防火风管为建筑中的安全救生系统:主要应用于火灾时的排烟和正压送风的救生保障系统,一般可分为1h、2h、4h等的不同要求级别。

3、通风与空气调节

（1）通风系统应设置，横向按防火分区设置，竖向每五层设置（不超过5层）；

（2）通风空调系统穿越下列情况时安装防火阀700C（穿越防火分区墙、楼板变形缝等）。

防火分区

1、一类建筑：1000平方米；二类建筑：1500平方米；地下室：500平方米；

2、高层建筑与裙楼有防火墙及良好的防火措施时最大防火分区不应超过2500平方米；

3、高层建筑有自动扶梯、上下层连通、上下开口通道楼梯等，防火分区应按上下连通作分防火分区，面积叠加计算

4、每层防火分区安全通道门不应小于两个，两个安全门的距离不小于5米。一般在24-40米，环形走廊10-20米；安全疏散门距离室内的任何一点不超过40米，室内到室内门不超过15米。

5、首层消防通道走廊宽1100-1200毫米；门900-1300毫米，门往外开。门外1。4米内不应有踏步104、防火卷帘耐火等级一般为3小时；

6、十八层及十八层以下的建筑，面积不超过650平方米，住户不超过八户，应设有防烟楼梯间和消防电梯；

7、消防电梯的配置：小于1500平方米设置一台消防电梯，大于1500小于4500平方米2台，4500平方米3台；

8、消防电梯应设置在不同的防火分区内；消防电梯前室不小于6平方米；

9、十层以上的建筑应在单元内的阳台进行连通或凹陷。

消防给水及消防灭火设备

1、消防电梯前室设有消火栓；

2、消防泵房耐火等级为2级。消防水箱楼板厚15毫米，隔墙耐火2小时，甲级防火门；

3、超过100米的高层建筑均应设有自动喷水灭火设备。

其他

1、玻璃幕的耐火等级应耐火1小时；

2、建筑变形缝等应加防火保护层；

3、无框玻璃幕墙及间隔玻璃幕墙应耐火1小时，应有800mm高实体墙；

4、发电机房储油不能超过8小时用量；

5、高层建筑的间距13米、群楼6米；

6、消防车道宽度不小于4米，与建筑物距离不小于5米，高度不超过4米；

7、建筑物的变形缝及金属结构要加防火保护层；

8、一、二级建筑防火分区最大允许距离150米，面积2500平方米。电缆井、管道井、排风井、防烟井应每层进行分隔。

第一单元  工程量清单计量与计价概述

单元概述：

本部分以工程量清单模式的计量与计价过程为主线,从整体上介绍工程量清单计量与计价的过程和主要依据。房屋与安装工程工程量清单计价模式，主要包括两方面内容:第一部分为招标人或受其委托具有相应资质的工程咨询人依据《工程量清单计价》GB50500-2013、《房屋建筑与装饰工程工程量规范》（GB50854-2013）、《通用安装工程工程量计算规范》GB50856-2013和工程设计的要求编制工程量清单，第二部分为投标人按照招标人提供的工程量清单依据计价依据和市场价格及的计算要求进行工程计价文件的编制。

本部分主要介绍《建设工程工程量清单计价规范》（GB50500-2013）中关于编制招标工程量清单和计价文件的基本要求，初步完成理论要求的铺垫。

目标

1.了解计价模式的选择，熟悉工程量清单计价规范中的相关术语

2.依据建设项目划分的基本知识对具体工程进行建设项目的划分

3.依据工程量清单编制要求列出工程量清单的基本组成内容

4.明确工程量清单计价文件的类型

5.明确工程量清单计价文件编制要求

6.了解单项工程投标报价文件的一般组成内容

7. 了解招标工程量清单文件的一般组成

任务1：建设工程工程量清单计价规范适用要求

建设工程工程量清单计价方式的选择与要求

1.全部使用国有资金投资或国有资金为主（二者简称“国有资金投资”）的工程建设项目，必须采用工程量清单计价。

2.非国有资金投资的工程建设项目，可采用工程量清单计价。

3.工程量清单应采用综合单价计价。

4.措施项目中的费必须按国家或省级、行业建设主管部的规定计算，不得作为竞争性费用。

5．规费和税金必须按国家或省级、行业建设主管部门的规定计算，不得作为竞争性费用。

任务2：基本建设与建设项目的划分

基本建设是指投资建造固定资产和形成物质基础的经济活动。

建设项目的概念

建设项目一般是指在一个场地或几个场地上，按一个总体设计进行施工的各个工程项目的总和，它是由一个或几个单项工程组成。

建设项目的划分

(1)单项工程

（2)单位工程

（3)分部工程

（4)分项工程

例如北京市怀柔某中学项目的基本建设与建设项目的划分

任务3：工程量清单的编制要求

工程量清单的编制要求

采用工程量清单方式招标，工程量清单必须作为招标文件的组成部分，其准确性和完整性由招标人负责。

工程量清单的作用

工程量清单是工程量清单计价的基础，应作为编制招标控制价、投标报价、计算工程量、支付工程款、调整合同价款、办理竣工结算以及工程索赔等的依据之一。

工程量清单的概念

工程量清单是指建设工程的分部分项工程项目、措施项目、其他项目、规费项目和税金项目的名称和相应数量等的明细清单。

工程量清单的组成

工程量清单应由分部分项工程量清单、措施项目清单、其他项目清单、规费项目清单、税金项目清单组成。

任务4：工程量清单计价文件编制要求

招标控制价文件的编制要求

（一）招标控制价一般规定

（二）招标控制价的编制依据

（三）招标控制价的编制要求

投标报价的编制要求

（一）投标报价的编制一般规定

（二）投标报价的编制依据

（三）投标报价的编制要求

第二单元  建筑面积计算

任务1：多层框架结构办公楼建筑面积计算

根据怀柔区某中学翻建的一幢三层办公楼的土建施工图建04至建06和《建筑工程建筑面积计算规范》（GB/T50353-2013）的计算规则计算出本工程的建筑面积。

计算建筑面积的规定

1 、建筑物的建筑面积应按自然层外墙结构外围水平面积之和计算。结构层高在2.20m及以上的，应计算全面积;结构层高在2.20m以下的，应计算1/2面积。

2、建筑物内设有局部楼层时，对于局部楼层的二层及以上楼层，有围护结构的应按其围护结构外围水平面积计算，无围护结构的应按其结构底板水平面积计算，且结构层高在2.20m及以上的，应计算全面积，结构层高在2.20m以下的，应计算1/2面积。

3、对于形成建筑空间的坡屋顶，结构净高在2.10m及以上的部位应计算全面积;结构净高在1.20m及以上至2.10m以下的部位应计算1/2面积;结构净高在1.20m以下的部位不应计算建筑面积。

4、对于场馆看台下的建筑空间，结构净高在2.10m及以上的部位应计算全面积;结构净高在1.20m及以上至2.10m以下的部位应计算1/2面积;结构净高在1.20m以下的部位不应计算建筑面积。室内单独设置的有围护设施的悬挑看台，应按看台结构底板水平投影面积计算建筑面积。有顶盖无围护结构的场馆看台应按其顶盖水平投影面积的1/2计算面积。

5、 地下室、半地下室应按其结构外围水平面积计算。结构层高在2.20m及以上的，应计算全面积;结构层高在2.20m以下的，应计算1/2面积。

6、 出入口外墙外侧坡道有顶盖的部位，应按其外墙结构外围水平面积的1/2计算面积。

7、 建筑物架空层及坡地建筑物吊脚架空层，应按其顶板水平投影计算建筑面积。结构层高在2.20m及以上的，应计算全面积;结构层高在2.20m以下的，应计算1/2面积。

8、 建筑物的门厅、大厅应按一层计算建筑面积，门厅、大厅内设置的走廊应按走廊结构底板水平投影面积计算建筑面积。结构层高在2.20m及以上的，应计算全面积;结构层高在2.20m以下的，应计算1/2面积。

9、 对于建筑物间的架空走廊，有顶盖和围护设施的，应按其围护结构外围水平面积计算全面积;无围护结构、有围护设施的，应按其结构底板水平投影面积计算1/2面积。

10、 对于立体书库、立体仓库、立体车库，有围护结构的，应按其围护结构外围水平面积计算建筑面积;无围护结构、有围护设施的，应按其结构底板水平投影面积计算建筑面积。无结构层的应按一层计算，有结构层的应按其结构层面积分别计算。结构层高在2.20m及以上的，应计算全面积;结构层高在2.20m以下的，应计算1/2面积。

11、 有围护结构的舞台灯光控制室，应按其围护结构外围水平面积计算。结构层高在2.20m及以上的，应计算全面积;结构层高在2.20m以下的，应计算1/2面积。

12、 附属在建筑物外墙的落地橱窗，应按其围护结构外围水平面积计算。结构层高在2.20m及以上的，应计算全面积;结构层高在2.20m以下的，应计算1/2面积。

13、 窗台与室内楼地面高差在0.45m以下且结构净高在2.10m及以上的凸(飘)窗，应按其围护结构外围水平面积计算1/2面积。

14、 有围护设施的室外走廊(挑廊)，应按其结构底板水平投影面积计算1/2面积;有围护设施(或柱)的檐廊，应按其围护设施(或柱)外围水平面积计算1/2面积。

15、 门斗应按其围护结构外围水平面积计算建筑面积，且结构层高在2.20m及以上的，应计算全面积;结构层高在2.20m以下的，应计算1/2面积。

16、 门廊应按其顶板的水平投影面积的1/2计算建筑面积;有柱雨篷应按其结构板水平投影面积的1/2计算建筑面积;无柱雨篷的结构外边线至外墙结构外边线的宽度在2.10m及以上的，应按雨篷结构板的水平投影面积的1/2计算建筑面积。

17、 设在建筑物顶部的、有围护结构的楼梯间、水箱间、电梯机房等，结构层高在2.20m及以上的应计算全面积;结构层高在2.20m以下的，应计算1/2面积。

18、 围护结构不垂直于水平面的楼层，应按其底板面的外墙外围水平面积计算。结构净高在2.10m及以上的部位，应计算全面积;结构净高在1.20m及以上至2.10m以下的部位，应计算1/2面积;结构净高在1.20m以下的部位，不应计算建筑面积。

19、 建筑物的室内楼梯、电梯井、提物井、管道井、通风排气竖井、烟道，应并入建筑物的自然层计算建筑面积。有顶盖的采光井应按一层计算面积，且结构净高在2.10m及以上的，应计算全面积;结构净高在2.10m以下的，应计算1/2面积。

20、 室外楼梯应并入所依附建筑物自然层，并应按其水平投影面积的1/2计算建筑面积。

21、 在主体结构内的阳台，应按其结构外围水平面积计算全面积;在主体结构外的阳台，应按其结构底板水平投影面积计算1/2面积。

22、 有顶盖无围护结构的车棚、货棚、站台、加油站、收费站等，应按其顶盖水平投影面积的1/2计算建筑面积。

23、 以幕墙作为围护结构的建筑物，应按幕墙外边线计算建筑面积。

24、 建筑物的外墙外保温层，应按其保温材料的水平截面积计算，并计入自然层建筑面积。

25、 与室内相通的变形缝，应按其自然层合并在建筑物建筑面积内计算。对于高低联跨的建筑物，当高低跨内部连通时，其变形缝应计算在低跨面积内。

26、 对于建筑物内的设备层、管道层、避难层等有结构层的楼层，结构层高在2.20m及以上的，应计算全面积;结构层高在2.20m以下的，应计算1/2面积。

27、 下列项目不应计算建筑面积：

　　1） 与建筑物内不相连通的建筑部件;

　　2）骑楼、过街楼底层的开放公共空间和建筑物通道;

　　3）舞台及后台悬挂幕布和布景的天桥、挑台等;

　　4） 露台、露天游泳池、花架、屋顶的水箱及装饰性结构构件;

　　5） 建筑物内的操作平台、上料平台、安装箱和罐体的平台;

　　6） 勒脚、附墙柱、垛、台阶、墙面抹灰、装饰面、镶贴块料面层、装饰性幕墙，主体结构外的空调室外机搁板(箱)、构件、配件，挑出宽度在2.10m以下的无柱雨篷和顶盖高度达到或超过两个楼层的无柱雨篷;

　　7） 窗台与室内地面高差在0.45m以下且结构净高在2.10m以下的凸(飘)窗，窗台与室内地面高差在0.45m及以上的凸(飘)窗;

　　8） 室外爬梯、室外专用消防钢楼梯;

　　9） 无围护结构的观光电梯;

　　10） 建筑物以外的地下人防通道，独立的烟囱、烟道、地沟、油(水)罐、气柜、水塔、贮油(水)池、贮仓、栈桥等构筑物。

本规范用词说明

　　1 为便于在执行本规范条文时区别对待，对要求严格程度不同的用词说明如下：

　　1)表示很严格，非这样做不可的：

　　正面词采用“必须”，反面词采用“严禁”。

　　2)表示严格，在正常情况下均应这样做的：

　　正面词采用“应”，反面词采用“不应”或“不得”。

　　3)表示允许稍有选择，在条件许可时首先应这样做的：

　　正面词采用“宜”，反面词采用“不宜”。

　　4)表示有选择，在一定条件下可以这样做的，采用“可”。

　　2 条文中指明应按其他有关标准执行的写法为：“应符合……的规定”或“应按……执行”。

第三单元  房屋建筑与装饰工程工程量清单编制

单元概述：

根据怀柔区某中学要翻建的三层办公楼土建施工图（建筑和结构部分）和《房屋建筑与装饰工程工程量计算规范》（GB50854-2013）的要求编制本工程房屋建筑与装饰工程的分部分项工程的工程量清单。

本工程结构类型为框架结构，基础采用柱下钢筋混凝土独立基础，建筑层数为三层，层高为3.45米，室内外高差为0.45米。建筑抗震设防类别为丙类，抗震设防烈度为8度。耐火等级为二级。屋面防水等级为II级。

土壤分类表

本工程土方工程涉及的清单项目

任务2：砌筑工程工程量清单编制

任务3：现浇混凝土工程工程量清单编制

任务4：屋面及防水工程工程量清单编制

任务5：保温、隔热工程工程量清单编制

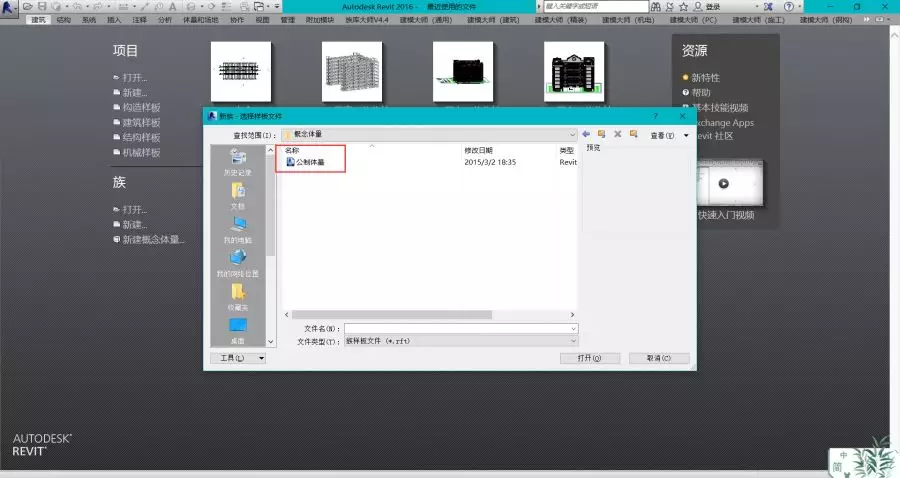

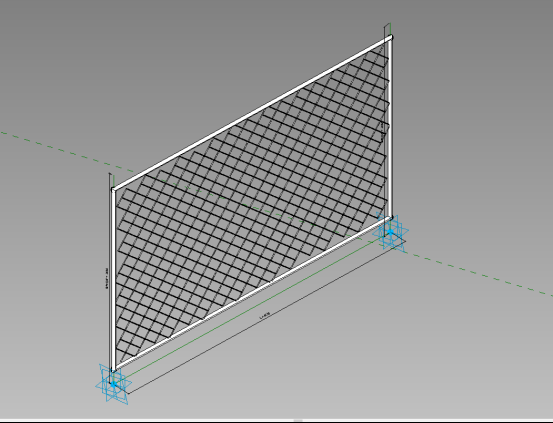

    1、新建–族–公制体量。

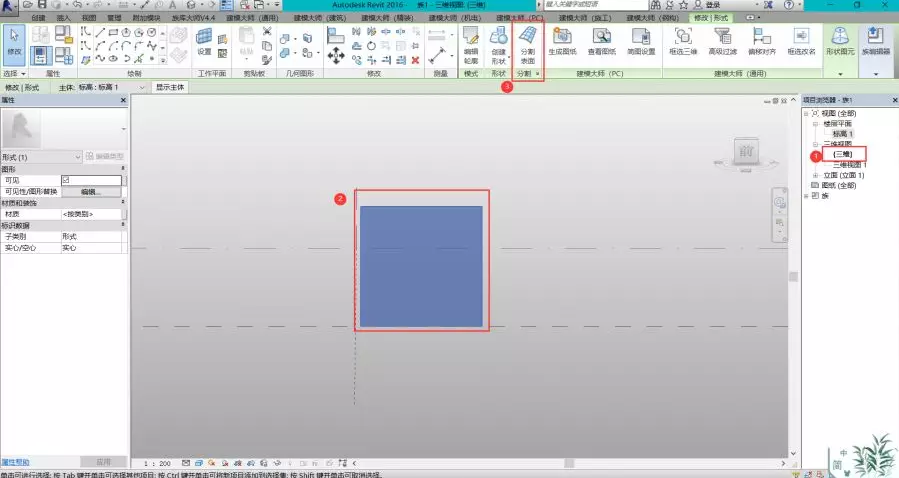

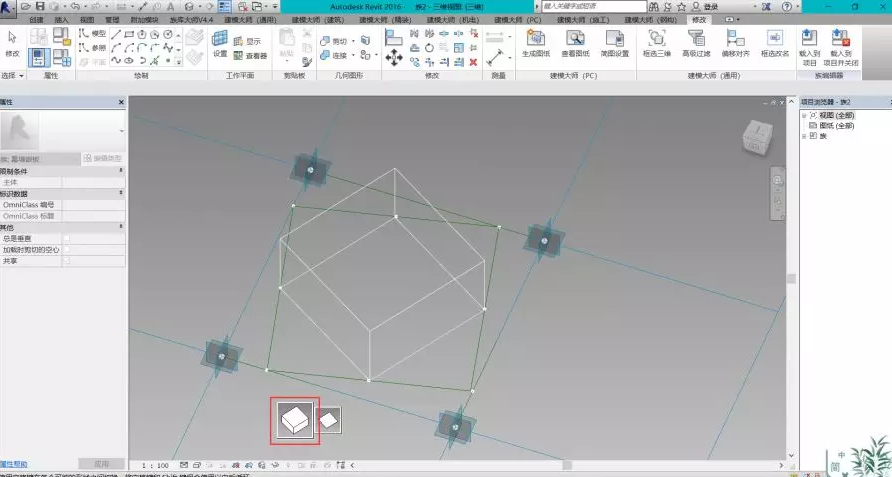

    2、在标高1绘制一条直线，并生成实心形状。

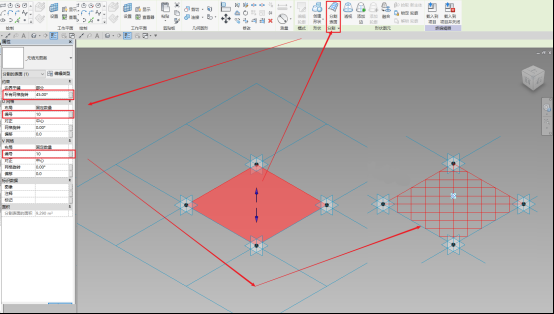

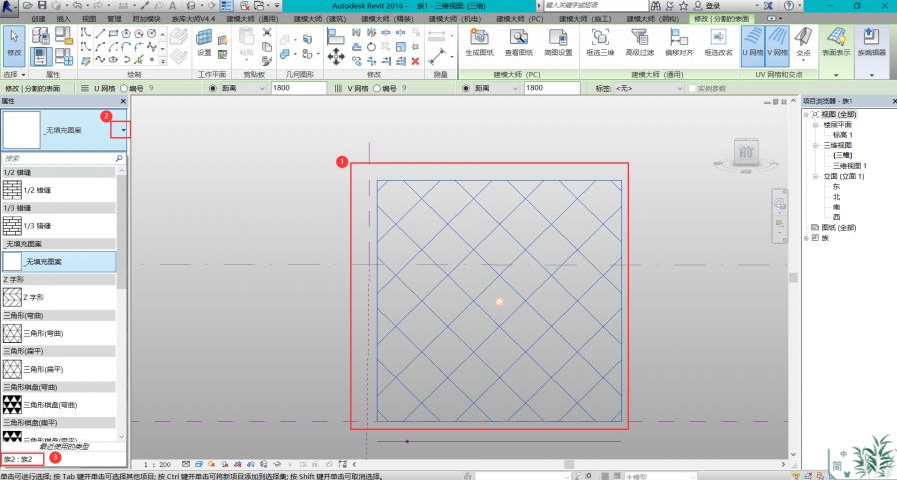

    3、到三维–选中图形–表面分割–属性–V网格:固定距离：3048、网格旋转：45°–U网格：固定距离：3048、网格旋转：45°。

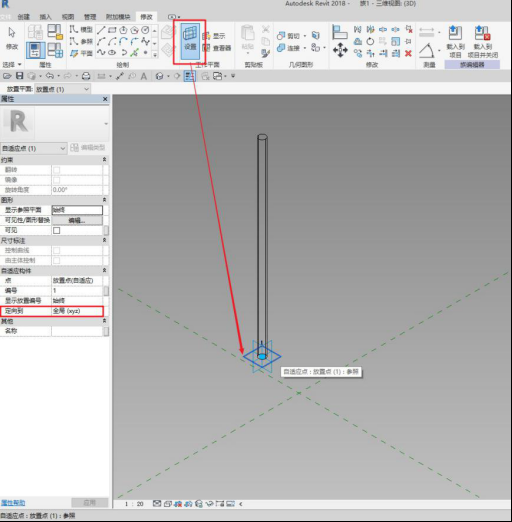

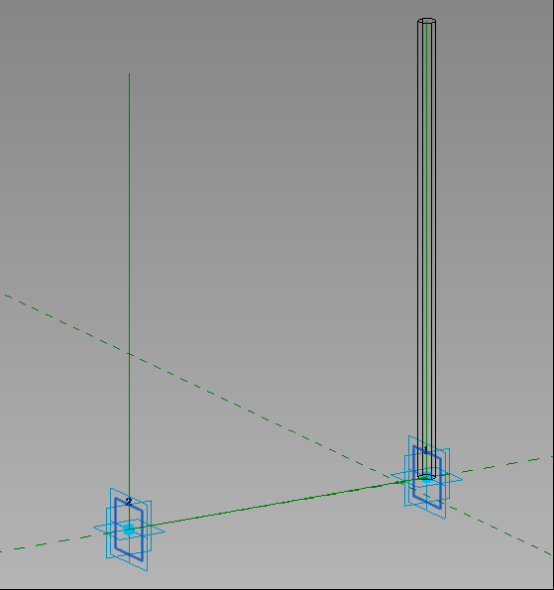

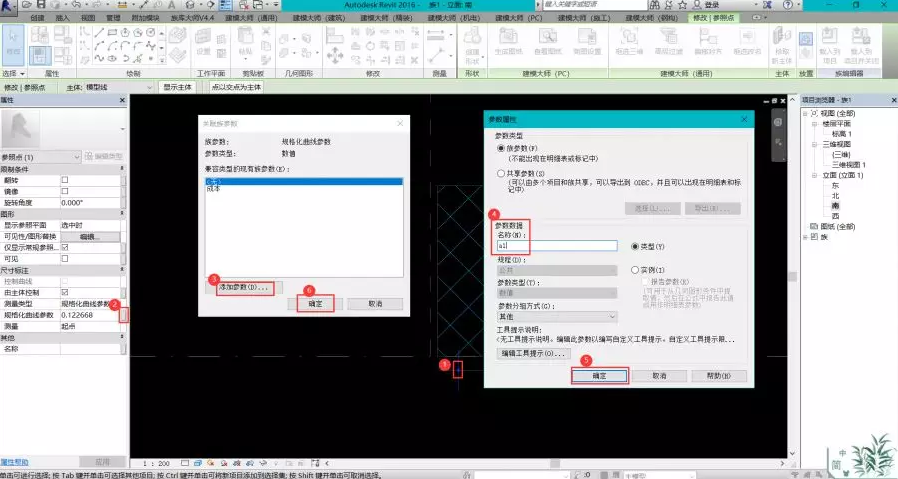

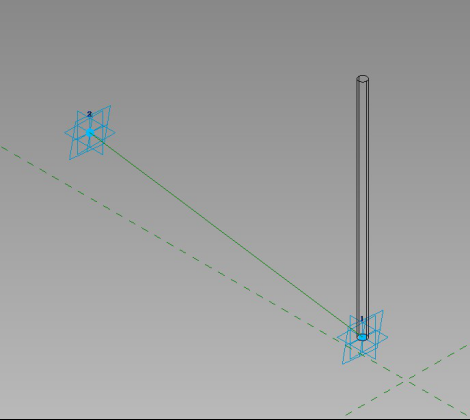

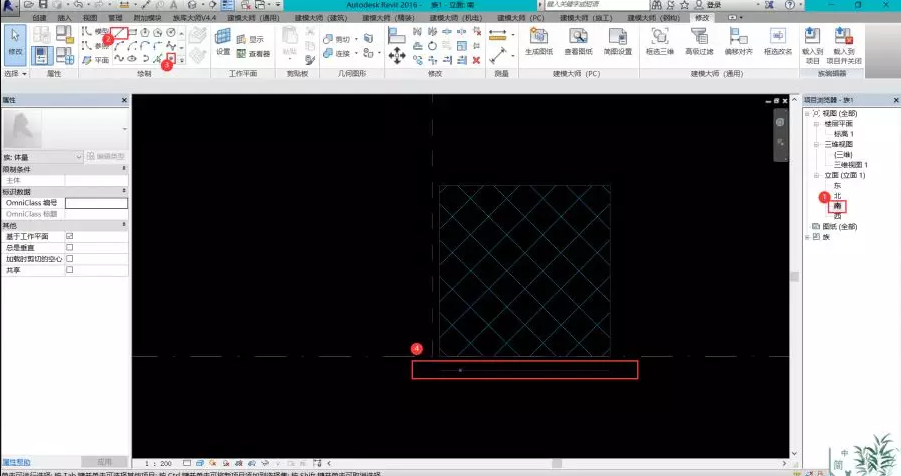

    4、南立面绘制一条直线，并在直线上放置一个点，选中这个点，属性：规格化曲线参数–添加参数a1。

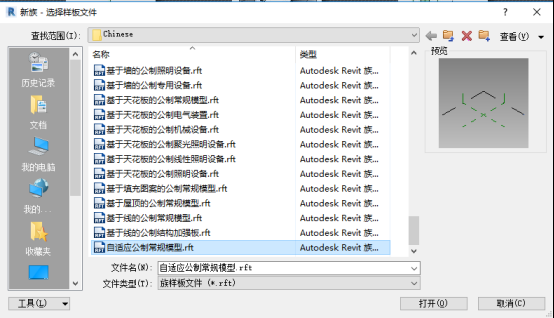

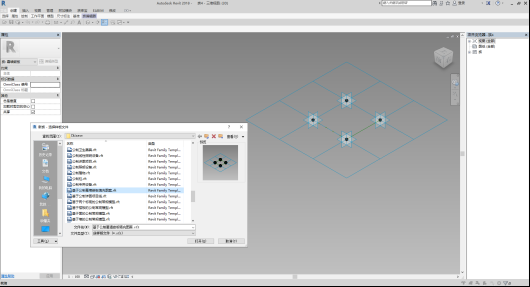

    5、新建–族–基于公制幕墙嵌板填充图案。

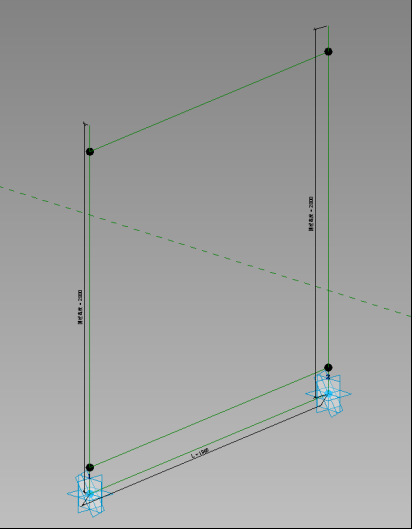

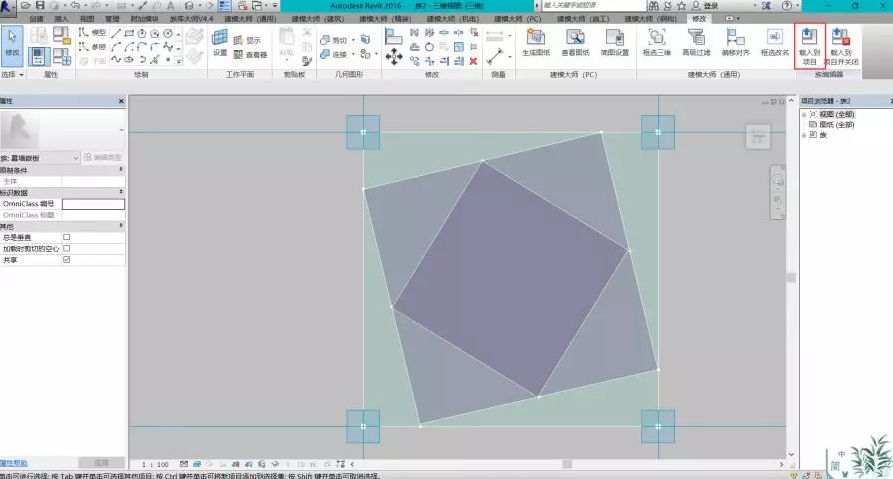

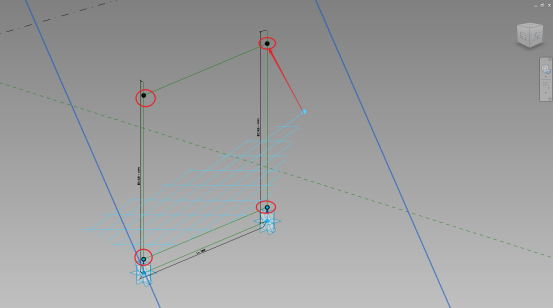

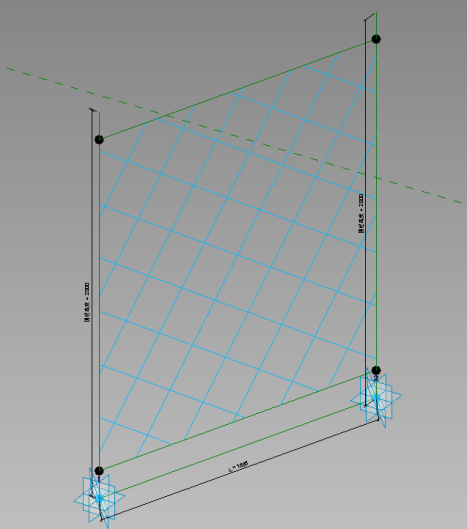

    6、在平面放置4个点，并用参照线一次性连接，选中这4个点，属性：规格化曲线参数–添加参数：12（重复此次操作，最后添加参数：13）。

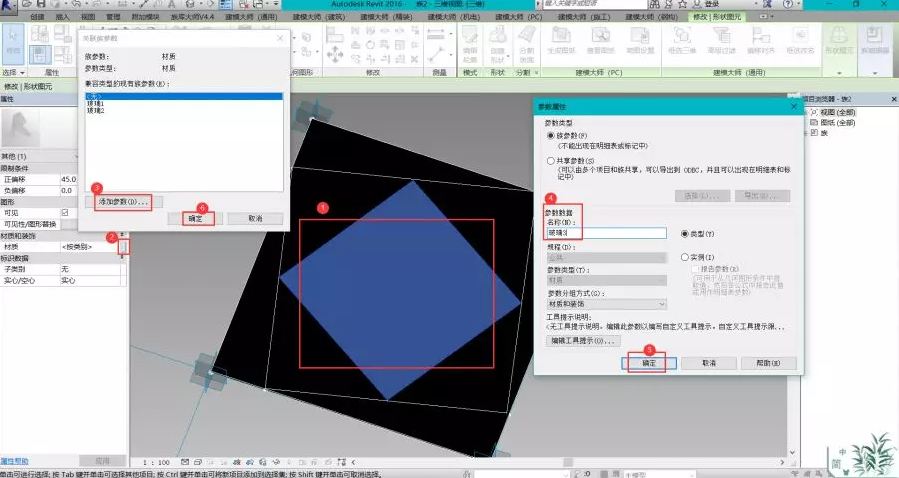

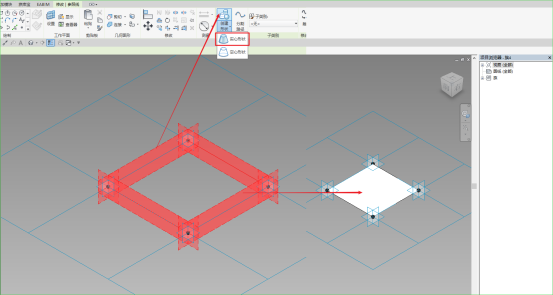

    7、分别选中图形，给予它们实心形状，并赋予材质。

    8、载入项目中，选中网格，属性：族2。

    9、效果图。













    1）选择公制窗进入窗族编辑状态，在族列表中选择基本墙，在“基本墙1”的基础上复制“基本墙2”如图1所示，然后删除“基本墙1”如图2所示：

    图1

    图2

    【注意】忽略弹出的警告对话框。

    2）进入平面视图将窗的宽度改为实例参数，运用同样的方法进入立面视图将窗高改为实例参数，并保存族文件，如图3所示：

    图3

    3）在样板文件中选择“公制幕墙嵌板”新建“嵌板族”，如图4所示：

    图4

    4）单击“插入”选项卡>“从库中载入”面板>“载入族”工具载入刚才所保存的族文件，如图5所示：

    图5

    5）运用“对齐”命令将窗两边与参照线对齐并锁住，运用同样的方法进入立面视图将窗高上下两边与参照线对齐，如图6所示：

    图6

    6）把设置好的“族文件”载入到项目中，选择幕墙在属性下拉菜单中点击刚才载入的“族文件”如图7所示：

    图7

更改幕墙的方向

在平面视图中放置或选择幕墙图元时，会显示翻转控制柄。

单击箭头可翻转墙的内表面和外表面。

将内嵌墙与其主体分隔

如果移动或旋转主体墙，则嵌入墙将随之移动。 如果希望内嵌墙独立于其主体移动，请分隔内嵌墙。

1. 单击“修改”选项卡 “几何图形”面板 “剪切”下拉列表 “取消剪切几何图形”。

2. 选择主体墙。

3. 选择内嵌墙。

   现在，每一面墙都可以单独移动。

清理幕墙连接

默认情况下，幕墙附着于连接墙的面上。 使用造型操纵柄可将幕墙与其他幕墙或内墙和外墙的连接分开。

这样您可以对幕墙连接和竖梃放置更好地进行控制，以确保实现相应的设计意图。

要分开连接，请选择幕墙连接造型操纵柄，按 Tab 键，并观察状态栏以确认您选中了操纵柄。拖曳该操纵柄，以便将幕墙与连接墙分开。 这不会打断两面墙之间的连接。

调整幕墙连接条件

提示： 使用“对齐”工具将幕墙边缘与连接的墙的中心或边缘对齐，也可达到相同的效果。

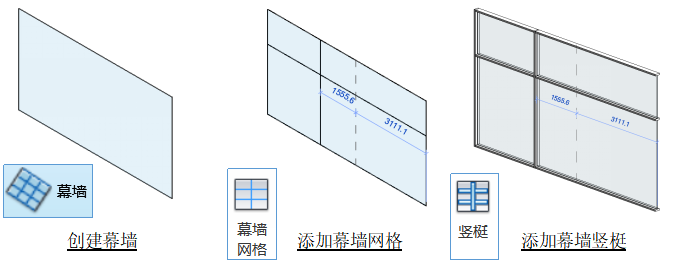

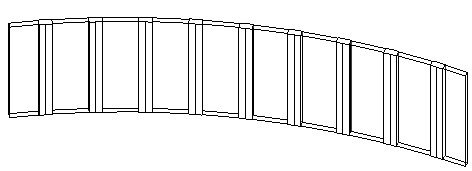

幕墙具有部分普通墙所拥有的特性，比如底部和顶部约束、它们都可以编辑墙轮廓等。幕墙大部分是用在高层建筑上面，也有些办公楼会用到幕墙。

幕墙网格：幕墙网格将幕墙体分割成更小的块，幕墙网格可以是竖直的，也可以是水平的。

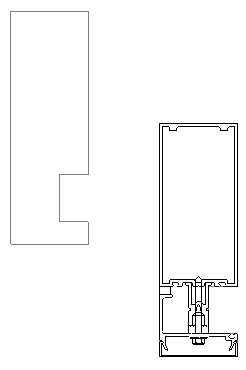

竖梃：沿着幕墙网格的分隔构件。

幕墙嵌板：幕墙网格间的四边形板图元。

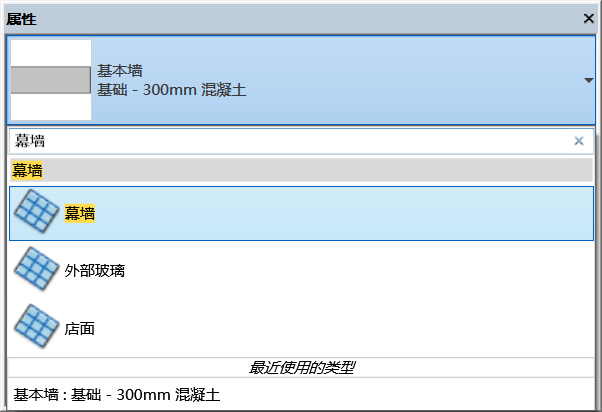

幕墙的创建方式和普通墙是一样的。通过功能区面板的墙命令启动绘制墙功能，在类型选择器下端选择幕墙类型。

将空幕墙用幕墙网格分割

创建一个空幕墙，这个幕墙没有预先设置好分割和约束。这个空幕墙就是一个平板玻璃墙，用下面的命令为这个空幕墙进行手动分割。

添加幕墙网格：启动添加幕墙网格命令，将光标放置的靠近幕墙边缘或已经分割了的幕墙网格线，就会看到拟将添加的网格位置和方向，点击鼠标就完成网格线添加操作。

创建自动的标准分隔幕墙

实际项目应用中，规格标准的幕墙分隔比较普遍，而且量大，我们不可能一根一根地区添加网格线，这时候我们可以定义自动标准分隔的间距，快速完成标准幕墙创建。

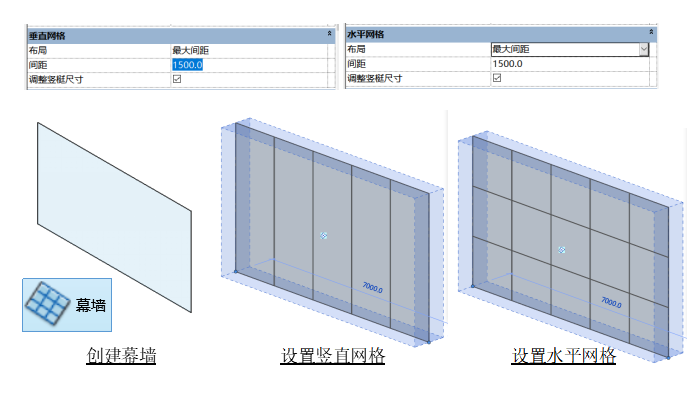

定义幕墙网格线间距：在编辑幕墙类型属性界面，可以看到“竖直网格”和“水平网格”的布局控制参数，按需要进行设置就可以了。

 市政专业分类

许多人对市政工程类别一直是模糊不清、混淆概念；那么市政工程到底包括哪些类别，文章是我们关于市政的分类和专业技术部分作详细的描述；

市政工程包含的类别比较多，主要类别有：

1、铁路、道路、高速公路，城市道路极其桥涵、停车场等附属设施。

2、市政管线，供水管、排水管，电力线路，电讯线路，燃气管道等附属设施；

3、机场有关等设施。

4、河道、码头及附属设施等；

5、防洪工程、水利工程、地下曲水工程等。

6、人防等地下空间工程等；

 7、无线电塔工程等；

以上7条均有带等字，都是尽量在缩小范围在写；如果衍生开来写，将会是滔滔不绝的长篇大论，关于分类就先谈到这；那么下面来讲讲专业技术部分；

市政专业技术部分

1、开工时施工现场质量管理检查记录包括哪些？

1现场质量管理制度；质量责任制；工程质量检验制度；

2主要专业工种操作上岗证书；

3分包方资质与对分包方单位的管理制度；

4施工图审查情况；地质勘察资料；

5施工组织设计、施工方案及审批；施工技术标准；

6搅拌站及计量设置；

7现场材料、设备存放与管理。

2、市政道路、市政桥梁、市政排水管渠工程各包括什么工序、部位？

市政道路：不宜划分部位。

工序包括：路基、基层、面层、附属构筑物。

市政桥梁：分为桥梁基础、桥梁下部构造、桥梁上部构造、桥面及附属工程4个部位。

工序包括：土石方、模板、钢筋、预应力筋、水泥混凝土、桩基、沉井基础、钢结构、构件安装、砌体、装饰、其它工程等。

市政排水管渠：不宜划分部位，

工序包括：沟槽、平基、管座、安管、接口、顶管、检查井、闭水、回填、渠道、泵站沉井、模板、钢筋、现浇混凝土结构、砖砌结构、构件安装、水电设备安装、铸铁管安装、钢管安装等。

3、排水管道施工，沟槽回填的质量标准、相关要求有哪些？

1槽内不得有积水、淤泥杂物；

2管顶50cm内不得回填石块、砖块；

3不得回填淤泥、腐植土；

4应对称回填、回填密实度应符合要求；

5污水管道应在闭水试验合格后方可进行回填。

4、污水管道严密性试验时，试验管段应符合什么规定？

1管道及检查井外观质量已验收合格；

2管道未回填土且沟槽内无积水；

3全部预留孔应封堵，不得渗水；

4管道两端堵板承载力经核算应大于水压力的合力；

5除预留进出水管外，应封堵坚固，不得渗水。

5、污水管道严密性试验时，试验管段试验水头应符合什么规定？

1当试验段上游设计水头不超过管顶内壁时，试验水头应以试验段上游管顶内壁加2m计；

2当试验段上游设计水头超过管顶内壁时，试验水头应以试验段上游设计水头加2m计；

3当计算出的试验水头小于10m，但已超过上游检查井井口时，试验水头应以上游检查井井口高度为准。

6、水泥混凝土路面取芯（劈裂）检验报告出现什么情况时，核定为不符合要求？

1水泥混凝土劈裂强度检验报告或轴心抗压强度试验报告未能达到设计要求。

2.不合格批混凝土结构构件无科学鉴定处理记录或无设计签认，砼劈裂强度试验报告或轴心抗压强度检验报告内容不全，所缺子目造成试块或检验报告不能代表结构混凝土的真实强度。

7、检查井、雨水口及其他井室周围的回填应符合什么规定？

1现场浇筑混凝土或砌体水泥砂浆强度应达到设计规定；

2路面范围内的井室周围，应采用石灰土、砂、砂砾等材料回填，其宽度不宜小于40cm；

3井室周围的回填，应与管道沟槽的回填同时进行，当不便同时进行时，应留台阶形接茬；

4井室周围回填压实时应沿井室中心对称进行，且不得漏夯；

5回填材料压实后应与井壁紧贴。

8、浇筑砼路面时，监理人员旁站（巡视）时应重点注意哪些方面？

1施工管理人员是否到位；

2砼坍落度、和易性、振捣情况，有否按规定取样；

3模板是否有变形、漏浆；

4钢筋是否按图设置；

5基层顶面杂物是否清除干净等。

9、砼路面面层施工前，对下承层的检测项目有哪些？各检测项目的检验方法？

1厚度；用尺量

2平整度；用3m直尺量取最大值

3宽度；用尺量

4中线高程；用水准仪测量

5横坡：用水准仪测量

6压实度：灌砂法

10、稳定层路面施工质量实测项目、检验频率及检验方法？

1原材料质量检测

检查方法：查检验报告、复验；

检查频率：按不同材料进场批次，每批检查一次。

2压实度

检查方法：灌水法、灌砂法；

检查频率：每1000平方取每压实层抽查3点。；

3基层、底基层试件作7d无侧限抗压强度

检查方法：现场取样试验；

检查频率：每2000平方抽检1组（6块）；

4道路弯沉

检查方法：弯沉仪检测；

检查频率：每车道、每20m测1点。

11、沥青砼路面施工质量实测项目、检验频率及检验方法？

1原材料质量检测

1）沥青：

检查方法：查出厂合格证、检验报告并进场复验；

检查频率：按同一厂家、同一品种、同一标号、同一批号进场的沥青（石油沥青每100t为一批，改性沥青每50t为一批）每批次抽检一次。

2）沥青混合料所用的粗集料、细集料、矿粉、纤维稳定剂等

检查方法：观察、检查进场检验报告；

检查频率：按不同品种产品进场批次和产品抽样检验确定。

3）沥青混合料：

检查方法：测温；

检查频率：全数检查。

沥青混合料马歇尔试验：（检查方法：现场取样试验；检查频率：每日、每品种取样一次）；

4压实度

检查方法：马歇尔试验；

检查频率：每1000平方取抽查1点。

5面层厚度

检查方法：钻孔或刨挖；

检查频率：每1000平方取抽查1点。

6道路弯沉

检查方法：弯沉仪检测；

检查频率：每车道、每20m测1点。

12、热拌沥青混合料路面施工质量控制要点

1施工前检查各类材料和设备的准备情况，材料包括集料、结合料等，设备包括生产、运输、摊铺、压实等，并检查设备的校验资料。

2重视试验路施工监理，督促承包人按试验路确定的施工方法和工艺进行正式路段的施工。

3加强沥青透层的旁站，清扫基层表面，喷洒水微湿表面并禁止任何车辆通过。

4旁站沥青混合料的生产，混合料不得老化、滴漏及粗细集料颗粒离析。

5检查沥青混合料的运输。运输设备数量应与摊铺机的数量、摊铺能力、运输距离相适应，形成不间断供应。

6旁站沥青混合料的摊铺，作业应保持连续、均匀、不间断的摊铺。

7旁站沥青混合料的压实，压实应在摊铺后及时进行，不得等混合料冷却后碾压。

8雨天不准施工。

13、水泥混凝土板的接缝类型及其设置要求

1纵缝：采用加拉杆的平缝。纵缝必须与道路中线平行。纵缝间距一般为3.50ｍ、3.75ｍ，最大为4.0ｍ。

2横缝（横向缩缝）：采用假缝

3施工缝：应位于横缝处。混凝土路面设传力杆时，施工缝应按所在横缝系胀缝或缩缝而设置相同的传力杆，并采用相同的接缝构造。

4胀缝：混凝土板与桥梁或其他结构物、交叉口相接以及混凝土板厚度变化处，小半径平曲线、竖曲线处，均应设置胀缝。与结构物或沥青路面相接时，在混凝土路面端部的二或三条横缝均应设胀缝。

14、沥青道路外观检查的项目、检查的要求有哪些？

1沥青面层：

1）面层应平整、坚实、无脱落、掉渣、裂缝、推挤、烂边、粗细料集中等现象。

2）10t以上压路机碾压无明显轮迹。

3）接茬紧密、平顺、烫缝不应枯焦。

4）面层与路缘石及其它构筑物应接顺，不得有积水现象。

2侧缘石、人行道：

1）侧石、缘石必须稳固，线直弯顺，无折角，顶面应平整无错牙，侧石钩缝严密，缘石不得阻水。

2）侧石背后填土必须密实。

3）人行道铺砌必须平整稳定，灌缝应饱满，不得有翘动现象

4）人行道面层应与其它构筑物接顺，不得有积水现象。

3检查井与收水井：

1）路面与井接顺，无跳车现象。

2）收水井内壁抹面平整，不得收壳，裂缝。

3）井内无拉圾杂物，井圈及支管回填满足路面要求。

4）框盖完整无损，安装平稳，位置正确。

15、水泥混凝土面层工序外观检查内容有哪些？

1）模板必须支立牢固，不得倾斜、漏浆；

2）板角边不得有大于0.3mm的裂缝；

3）伸缩缝必须垂直，缝内不得有杂物。伸缝必须全部贯通，传力杆必须与缝面垂直。

4）切缝直线段应线直，曲线段应弯曲，不得有夹缝，灌缝不得漏缝。

16、路基填土压不实的原因有哪些？如何处理？

1）原因：填土的含水量偏大或偏小，达不到最佳含水量

解决或处理方法：素土或灰土摊铺前先根据试验测定素土或灰土的最佳含水量，如含水量过大将土铺开晾晒至最佳含水进行摊铺。含水量过小可加入含水量偏大的土方、或在重新拌合时可加入适量的水至测定为最佳含水量。

2）原因：颗粒之间空隙过大或填料不符合要求

解决或处理方法：填方应选用符合要求的土料，避免采用腐殖土和未经破碎的大块土作边坡填料，对填土中的大石块要取出,对大于10cm的硬土块应打碎或取出。

3) 原因：填土层厚度过大或压实功率不够

解决或处理方法：路基填方及沟槽回填土的虚铺厚度按照设计以及机型不超过有关规定;在路基总宽度内,应采用水平分层方法填筑;路基地面的横坡或纵坡陡于1:5时应做成台阶;回填沟槽分段填土时,应分层倒退留出台阶,台阶高等于压实厚度,台阶宽大于或等于1m。

17、市政桥梁工程工序、部位、单位工程如何划分？

市政桥梁工程的工序、部位、单位工程应按以下要求划分：

1）  工序

按工序划分为：土石方、模板、钢筋、预应力筋、水泥混凝土、桩基、沉井基础、钢结构、构件安装、砌体、装饰、其他工程等；

2）  部位

按主要部位划分为：基础、下部构造、上部构造、桥面及附属工程等四个部位；

3）  单位工程

市政桥梁工程中的独立核算项目，应是一个单位工程。

18、桥梁下部结构外观检查的项目、检查的要求有哪些？

1）混凝土无缺边、掉角、裂缝、露筋、蜂麻、孔洞。线角挺拔，线形顺直，无凹凸，美观，接缝平顺。

2）沉降缝贯通、垂直，位置准确，边角整齐。

3）支座位置准确，平稳，接触严密。

19、桥梁上部结构外观检查的项目、检查的要求有哪些？

1）梁板拱杆件直顺、一致，混凝土施工缝平顺，无蜂麻、露筋、缺边掉角，允许范围外的裂缝。接缝平顺。

2）各部位平行、垂直、对称关系准确无异常。

3）安装准确，梁、拱肋底高程一致，间距无异常。

4）地道无渗漏，装修无空鼓、脱落、裂缝、掉渣，颜色一致，美观，台阶步距一致，无缺边掉角。钢结构焊缝饱满直顺，无变形，颜色一致，防腐无遗漏。构件无变形。

20、桥面系外观检查的项目、检查的要求有哪些？

1）铺装坚实、平整，地裂缝，离析，有足够粗糙度，沥青混凝土还不应有松散、油包现象

2）伸缩缝安装牢固、直顺，不扭曲，缝宽符合要求，与保护带接顺，伸缩有效。

21、钻孔灌注桩钢筋笼制作、运输、下笼时的施工质量控制要点？

在制作、运输、安装过程中，应采取必要措施，防止发生不可恢复的扭转、弯曲。制作钢筋笼的钢筋必须是没有明显锈蚀的，且不能有油污，起吊钢筋笼确保垂直，对准孔位，吊稳后缓缓下沉，避免碰撞孔壁。钢筋笼周边必须设置保护主筋砼保护层厚度的砂浆垫块。

22、钻孔灌注桩清孔、灌注水下砼时的施工质量控制要点？

1清孔：灌注混凝土前，必须仔细测量孔底沉渣厚度，其值不得大于规范或设计要求；并必须在清孔结束后半小时内灌注第一斗混凝土，否则必须重新测定孔底沉渣厚度，根据测定结果确定是否需重新清孔。

2灌注砼：混凝土的坍落度宜采用180mm-220mm；初灌混凝土应使导管埋入混凝土面以下0.8m 以上；专人负责测量混凝土面标高，导管埋深宜为2-6m。灌注结束后，混凝土面标高须符合规范或设计要求，充盈系数一般不得小于1.05。

23、先张法、后张法预制空心板钢铰线张拉程序

1张拉（松张）应在混凝土强度达到设计要求的强度和龄期（设计无要求时先张法构件混凝土强度达到80%松张预应力、后张法应达到75%后方可张拉预应力。）

2钢铰线张拉程序：先张法：0～初应力（一般0.1σcon）～1.05σcon(锚固)；后张法：0～初应力（一般0.1σcon）～1.05σcon (锚固)。

3当采用低松驰(Ⅱ级松驰)钢筋锚固线时，可不必超张拉至1.05σcon 及持荷2分钟。

24、后张法预应力梁板，预应力张拉前应具备什么条件监理方可允许张拉开工？（内业、现场）

方案已审批；人员、设备已到位；材料已报验；张拉机具设备已标定；梁板外观、尺寸等已验收合格；砼强度/龄期符合设计、规范要求

25、钻孔灌注桩在灌注水下砼前应检查哪些内容？

应检测成孔后护筒顶标高，根据护筒顶标高、设计孔底标高、设计桩顶标高、设计钢筋笼标高确定出钢筋笼顶标高、砼浇注顶标高及确定这两个控制面

1、检查砂、石、水泥、外加剂用量及质量是否满足要求；

2、检查钢筋笼制安质量是否符合要求；

3、检查泥浆比重是否符合清孔指标并检查下沉钢筋笼后孔底沉淀层厚度；

4、核定拌和及运输设备的性能及数量及足够的劳动力，以保证灌注的连续性；

5、导管使用前应进行水密承压试验并事前编好顺序；

6、计算导管上端储存的砼量是否满足第一次下灰后埋设导管下口深度的要求。

26、钢筋原材力学性能试验见证取样的数量、试验项目？

1热轧光圆、热轧带肋、热处理钢筋

每批同一牌号、同一炉罐号、同一规格、同一交货状态的钢筋组成。每批重量不大于60t。在每批中任选两根钢筋，在每根钢筋上切取拉伸、冷弯试样各1根。

2低碳钢热轧圆盘条

每批由同一牌号、同一炉罐号、同一等级、同一品种、同一尺寸、同一交货状态的钢材组成。每批重量不大于60t。在每批中取拉伸试样一根，冷弯试样两根。

27、钢筋电弧焊接头见证取样的数量、试验项目？

在现场焊接条件下，同一楼层、同一焊工以300个同接头形式、同钢筋级别的接头为一批，不足300个接头仍作为一批，每批从成品中取3根试件做拉力试验。取样长度为焊缝两端各留200mm。

28、钢筋电弧焊接头试验结果如何判定？

试验结果应符合下列要求：

1)3个热轧钢筋试件抗拉强度均不得小于该级别钢筋规定的抗拉强度；

2) 3个接头试件均应断于焊缝之外，并至少有2个试件呈延性断裂，当试验结果有一个试件抗拉强度小于规定值或有一个试件断于焊缝处或有2个试件发生脆性断裂时，应再抽取6个试件进行复验，其结果如仍有一个试件抗拉强度小于规定值或有一个试件断于焊缝或有3个试件发生脆性断裂时，则该批接头为不合格品。

29、钢筋闪光对焊接头见证取样的数量、试验项目？

取样方法、频率

在同一台班内，由同一焊工完成的300个同级别、同直径钢筋焊接接头作为一批。若同一台班内焊接的接头数量较少，可在一周之内累计计算。若累计仍不足300个接头，则应按一批计算。

力学性能检验时，从每批成品接头中随机切取6个试件，其中3个做拉伸试验，3个做弯曲试验。

30、桥梁钢结构紧固件连接工程出厂合格证及进场检验报告出现什么情况，可以核定为不合格？

1.进场产品无出厂合格证或试验报告；

2.进场产品的品种、规格和设计文件不一致，又无代换设计签证书；

3.普通螺栓未按照设计要求进行螺栓实物最小拉力载荷复验，或复验样品型号、规格与设计不一致；

4.无高强大六角头螺栓连接副、扭剪型高强度螺栓连接副的连接摩擦面抗滑移系数复验报告，或复验样品型号、规格与设计不一致。

5.无高强度螺栓连接副、扭剪型高强度螺栓连接副施工扭矩检验报告。

6.检验结果不符合要求。

31、砂、石材料见证取样的数量、取样方法、试验项目

1以同一产地、同一规格、同一进场时间，每批不大于400立方米或600t为一验收批。

① 在料堆上取样时，取样时先将取样部位表层铲除，然后由料堆的顶部、中部、底部抽取大致相等的试件8份（石子为15份）组成一组试样。

② 见证取样数量：砂30kg、石子80kg。

2砂试验项目：筛分析、含泥量、泥块含量.

3石试验项目：筛分析、含泥量、泥块含量，针片状颗粒的含量、压碎指标值。

32、市政桥梁工程试块留置的要求？

对混凝土的强度，应制取试件检验其在标准养护条件下28d龄期的抗压极限强度。试件制取组数应符合下列规定：

1）不同强度及不同配合比的混凝土应分别制取试件，试件应在浇注地点或拌和地点随机制取；

2）浇注一般体积的结构物（如基础、墩台等）时，每一单位结构物应制取2组；

3）连续浇注大体积结构物混凝土时，每80～120m3或每一工作班应制取2组；

4）每片梁长16m一下应制取1组，16～30m应制取2组，31～50制取3组，50m以上者不少于5组；

5）就地浇注混凝土小桥涵，每一座或每一工作班制取不少于2组，当原材料和配合比相同，并由同一拌和站拌制时，可几座合并制取2组。

6）此外，应根据施工需要，制取与结构物同条件养护的试件作为考核结构物混凝土在拆模、出池、吊装、预施应力、承受载荷等阶段强度的依据。

33、土壤的湿密度、干密度、含水量、压实度的含义及土壤压实度检测方法有哪些？

湿密度：土在天然状态下单位体积的质量称湿密度。

含水量：在天然状态下，土中水的质量与土颗粒质量之比的百分率称为土的含水量。

干密度：单位体积土体中土颗粒的质量称为干土密度。

压实度：实际干密度/最大干密度的百分率。

土壤压实度检测方法：环刀法、灌砂法、灌水法（水袋法）、蜡封法。

34、简述施工现场环刀法检测土方压实度的试验操作步骤和计算方法

 (1)环刀内壁涂一层凡士林，刀口向下放在压实后的土基上。

(2)用锤子将环刀敲入土内，敲时为防止土样震碎，可在环刀顶部垫一木块。当环刀顶部接近地面时，在环刀顶部加一套环，继续将环刀打入地面下3-4cm。

(3)用铁锹将环刀边土整个挖出，修去多余的土，将两端多余土样削平，使环刀两端齐平，擦净环刀外壁称质量，准确至0.1g。

(4)称完从环刀中挖出取中心土样，测定含水量。

计算：湿密度=湿土质量/环刀容积

 干密度=湿密度/（1+含水量）

(5)重复一次做平行测定，两次差值不得大于0.03g/cm3，取算术平均值为结果。

压实度=干密度/最大干密度

35、简述路表回弹弯沉值测试的方法、步骤？

方法、步骤：

1根据测试频率要求，布置测点（按桩号放样）并做好标记。

2检查测试设备是否齐备和满足精度要求。重点检查试验车轮胎充气压力、后轴轴载（必须过磅）、百分表是否灵敏。

3指挥汽车前进使后轮轮隙中心对准测点稍后１０ｃｍ左右的位置。将两台弯沉仪前杠杆分别插入左右后轮的轮隙间，测头对准测点安放，旋动调平螺丝，调平弯沉仪。

4把百分表安在表架上，并根据弯沉仪端部的高度调整。

5指挥汽车前进，当表针转动到最大值时，迅速读取初读数。汽车继续前进，表针反向回转，待表针回转稳定后读取终读数。

36、市政基础设施工程技术文件包括哪几大项内容？

1施工组织设计

2施工图设计文件会审、技术交底

3原材料、成品、半成品、构配件、设备出厂质量合格证书、出厂检（试）验报告及复试报告

4施工检（试）验报告

5施工记录

6测量复核及及预检记录

7隐蔽工程检查验收记录

8工程质量检验评定资料

9功能性试验记录

10质量事故报告及处理记录

11设计变更通知单、洽商记录

12竣工总结、竣工图

13竣工验收

37、市政工程安全文明评分标准中，文明施工检查内容有哪些？

1、围挡材料应坚固、稳定、整洁、美观；

2、应设置夜间照明功能和安全警示灯；

3、应在显眼位置设置施工企业标志；

4、在易燃易爆等危险作业区应设置安全警示标志，宿舍内禁止使用“三炉”等；

5、施工现场应配备保健药箱（箱内应配备常用药品）；

6、施工现场配备足够灭火器和灭火器放置位置正确；

7、排水设施完善，有防止泥浆、污水、废水外流或堵塞下水道和排水河道措施。

38、政工程安全文明评分标准中，土方施工检查内容有哪些？

1、土方开挖施工方案经审批，深基坑施工有防护方案并经批准。

2、土方堆土距离沟槽或基坑边大于1m，高度不应超过1.5m。

3、在支撑系统中，支撑结构未发现弯曲、松动、劈裂、后移现象。

4、土方开挖按施工方案设计要求放坡。5、施工车辆及机械未发现在沟槽边卸料，槽边应有挡板模等措施。

39、市政工程安全文明评分标准中，施工机具安全检查内容有哪些？

1、实行“四个一”（一机、一箱、一漏、一闸），有操作规程牌；

2、潜水泵做到保护接零，有漏电保护器；

3、翻斗车司机持证驾车；

4、大型机械设备有施工方案，方案经过审批，经检测及经验收合格后投入使用，起重吊装作业应由专人指挥。

40、市政工程安全文明评分标准中，安全防护检查内容有哪些？

1、桥梁等高处作业的外侧应用密目安全网封闭，无影响车辆行人安全；

2、桥梁等高处作业必须系安全带；

3、窨井及坑井口均有防护措施；

4、通道口均设置防护棚栏；

5、下窨井、管道、污水池、拆封头等危险场所作业，应执行报批制度；

6、从事沥青操作应戴防护口罩；

7、接触粉尘作业应配戴防护眼镜；

8、下窨井、管道、污水池、拆封头等危险场所作业，应采取有效的安全措施，特别是防毒、防爆措施。

41、在浇筑砼路面的当天，监理在注意复查哪些问题？

1模板的稳定性及位置、尺寸是否符合要求，模板内侧是否满涂隔离剂；

2下承层的表面是否清扫干净并湿润；

3填缝板、传力杆、拉杆等位置时否正确、稳固、传力杆活动端涂沥青、套筒封口等是否符合要求；

4边缘、角隅及其它加固钢筋的埋设位置及数量是否准确；

5已浇筑完成的砼板侧面是否已按要求涂刷隔离剂。

42、钢筋隐蔽验收时，监理人员主要检查哪些内容？

1对照图纸，检查主钢筋规格、间距、接头（位置、数量、百分率等）、位置、品种、保护层厚度等；

2箍筋、分布筋的品种规格、数量、间距；

3预埋件的规格、数量、位置；

4节点位置钢筋及卫生清理情况；

43、砼浇注过程中，监理人员应做哪些工作？

1第一次使用的砼配合比应做开盘鉴定；

2抽查砼坍落度；

3监督试块制作（与计划相符）；

4检查砼振捣情况；

5检查砼配料；

6检查模板及钢筋变形情况；

7记好《旁站记录》；

44、热拌沥青混合摊铺过程质量控制要点及检验项目

1摊铺前，应检查确认下层的质量，并按规定洒布透层、粘层沥青或下封层；

2检查施工机械的数量规格、品种、功能、试运转情况能否确保施工的正常进行；

3到达现场的沥青混合料进行外观检查：集料粗细、均匀性、离析、混合料应均匀一致、无花白料，无结团成块或严重的粗细料分离现象；

4检查沥青混合料到达现场温度、摊铺温度、开始碾压温度、开放交通温度；

5控制碾压速度、碾压遍数、碾压密实度（主要观察碾压后的轮迹）；

6检查摊铺厚度、弯沉值、平整度、宽度、中线高程、横坡、井框与路的高差。

45、建质[2009]87号《危险性较大的分部分项工程安全管理办法》中规定，深基坑专项方案在什么情况下需要进行专家论证？

1开挖深度超过5m（含5m）的基坑（槽）的土方开挖、支护、降水工程。

2开挖深度虽未超过5m，但地质条件、周围环境和地下管线复杂，或影响毗邻建筑（构筑）物安全的基坑（槽）的土方开挖、支护、降水工程。

46、建质[2009]87号《危险性较大的分部分项工程安全管理办法》中规定，模板工程及支撑体系专项方案在什么情况下需要进行专家论证？

1工具式模板工程：包括滑模、爬模、飞模工程。

2混凝土模板支撑工程：搭设高度8m及以上；搭设跨度18m及以上，施工总荷载15kN/m2及以上；集中线荷载20kN/m2及以上。

3承重支撑体系：用于钢结构安装等满堂支撑体系，承受单点集中荷载700Kg以上。

47、建质[2009]87号《危险性较大的分部分项工程安全管理办法》中规定，起重吊装及安装拆卸工程专项方案在什么情况下需要进行专家论证？

1采用非常规起重设备、方法，且单件起吊重量在100kN及以上的起重吊装工程。

2起重量300kN及以上的起重设备安装工程；高度200m及以上内爬起重设备的拆除工程。

48、建质[2009]87号《危险性较大的分部分项工程安全管理办法》中规定，脚手架工程专项方案在什么情况下需要进行专家论证？

1搭设高度50m及以上落地式钢管脚手架工程。

2提升高度150m及以上附着式整体和分片提升脚手架工程。

3架体高度20m及以上悬挑式脚手架工程。

49、建质[2009]87号《危险性较大的分部分项工程安全管理办法》中规定，拆除、爆破工程专项方案在什么情况下需要进行专家论证？

1采用爆破拆除的工程。

2码头、桥梁、高架、烟囱、水塔或拆除中容易引起有毒有害气（液）体或粉尘扩散、易燃易爆事故发生的特殊建、构筑物的拆除工程。

3可能影响行人、交通、电力设施、通讯设施或其它建、构筑物安全的拆除工程。

4文物保护建筑、优秀历史建筑或历史文化风貌区控制范围的拆除工程。

50、建质[2009]87号《危险性较大的分部分项工程安全管理办法》中规定，除深基坑、模板、起重吊装、脚手架、拆除、爆破工程外，还有哪些专项方案需要进行专家论证？

1施工高度50m及以上的建筑幕墙安装工程。

2跨度大于36m及以上的钢结构安装工程；跨度大于60m及以上的网架和索膜结构安装工程。

3开挖深度超过16m的人工挖孔桩工程。

4地下暗挖工程、顶管工程、水下作业工程。

5采用新技术、新工艺、新材料、新设备及尚无相关技术标准的危险性较大的分部分项工程。

51、给水排水管道工程施工中沟槽每侧临时堆土或施加其他荷载应满足哪些规定？

1不得影响建筑物、各种管线和其他设施的安全；

2不得掩埋消火栓、管道闸阀、雨水口、测量标志以及各种地下管道的井盖，且不得妨碍其正常使用；

3人工挖槽时，堆土高度不宜超过1.5M，且距槽口边缘不宜小于0.8M。

52、沟槽开挖应符合哪些规定？

1不扰动天然地基或地基处理符合设计要求；

2槽壁平整，边坡坡度符合施工设计的规定；

3沟槽中心线每侧的净宽不应小于管道沟槽底部开挖宽度的一半；

4槽底高程的允许偏差：开挖土方时应为±20mm；开挖石方时应为+20mm、－200mm。

53、先张法预应力混凝土梁式桥施工质量控制要点

1施工前，承包人应先做好各项准备工作，主要是备好原材，建好预制场地，做好底模和底模的基础，准备好模板机具如起重设备等，落实砼预拌厂，备好运输设备。做好水泥砼配合比设计并进行试验复核，连同原材料厂证件一并报监理工程师审批。

2材料控制：对钢绞线按规范进行检查，合格后方允许使用。在台座上铺放预应力筋时，应注意防止沾污预应力筋。

3张拉顺序：张拉应结合模具特点和施工方法，考虑拉力可能对模具产生倾震力矩和偏心力，应按先两边后中间，对称交叉顺序张拉，采用立面张拉。

4张拉程序：应按“0→初应力→105%σk(锚固)”进行。

5张拉结束后，应绑扎底部钢筋和橡胶表定位钢筋，将已绑扎的上部钢筋插入槽内，同底部钢筋绑一整体，注意预埋件的安装，而后方可立模板。

6钢筋安装结束，经监理检查合格后才可进行封模；封模前提醒施工注意放好保护层垫块或支架，清扫模内各部位，不得有杂物遗留在内。

7灌注空心板砼：砼灌注要求从张拉端向锚固进行采用水平分层斜向分段工艺，进行二次浇注方法，先浇注底板砼，再浇两侧及顶部砼；砼振捣应采用插入式振动器，顶板应用平板振动器振平；拆模前注意控制顶面覆麻袋或草袋洒水养护，并见证制作砼试组。

8在浇制砼过程中，监理人员要始终进行现场旁站，按规定留取试件，一组进行标准养生用以检查砼强度，备若干组随梁做同条件养生，另用作控制拆模和吊装。

9拆除模板：当砼强度达到设计强度85%以上（或按设计要求）方可分批放松预应力钢绞线；槽口必须用1:2米泥砂浆封好。

54、预应力筋用锚具、夹具、连接器及金属波纹管抽样检验的批量应符合哪些规定？

1 锚具、夹具和连接器以同一类产品、同一批原材料、同一种工艺一次投料生产不超过1000套组为一验收批。外观检查从每批中抽取10％，且不少于10套。对其中有硬度要求的零件，硬度检验应从每批中抽取5％，且不少于5套。静载锚固性能试验应在通过外观检查和硬度检验的锚具中抽取6套样品与符合试验要求的预应力筋组成3个预应力筋¬—锚具组装件。主要检验指标为：外观检查、硬度、静载锚固性能；

2预应力混凝土用金属波纹管每半年或累计50000m生产量为一批，取样数量3根；主要检验指标为：集中荷载下的径向刚度，集中荷载作用后抗渗漏，弯曲后抗渗漏。

55、预应力锚具、夹具、连接器检验应符合哪些要求？

1锚具外观检查：检查其外观质量和外形尺寸；并按产品技术条件确定是否合格。所抽全部样品均不得裂纹出现，当有一套表面有裂纹时，则本批应逐套检查，合格者方可进入后续检验组批。

2硬度检验：有一个零件不合格时，则应另取双倍数量的零件重做检验；仍有一件不合格时，则应对本批产品逐个检验，合格者方可进入后续检验组批；

3静载锚固性能试验：试验结果应单独评定，每个组试件都必须符合要求。有一个试件不符合要求时，则应取双倍数量的锚具重做试验；仍有一个试件不符合要求时，则该批锚具应视为不合格品。在试验过程中，当试验数据已满足要求而组装件仍未拉断，此时，在能证明锚具的负载能力大于或等于Fpm，可终止试验，并判定试验结果合格。

56、沥青、改性沥青出厂检验报告及进场检验报告应如何进行核查？

1核查沥青材料出厂沥青检验报告和进场检验报告的项目是否齐全，检测方法及结论是否正确。

2核查沥青材料的实际用量与出厂检验报告或进场检验报告所代表的总量是否相符。

3核查应见证检验的沥青、改性沥青是否实施见证取样送检。

4核查沥青材料是否符合设计和标准要求。

57、混凝土路面砖、透水砖和联锁型路面砖进场检验报告的基本要求和内容主要包括哪些？

1混凝土路面砖应为同一类别、同一规格、同一等级，每2万块为一批；不足2万块按一批计。每批检验项目为外观质量、尺寸、抗压强度、抗折强度等物理力学性能检验。

2联锁型路面应为同一块形、同一色、同一强度每2万块为一批；不足2万块按一批计。每批检验项目为外观质量、尺寸、抗压强度、抗冻融检测。

3透水砖应以同类别、同规格、同等级的产品进行组批；每（1.0～1.5）万块为一批，不足1.0万块，亦按一批计，超过1.5万块，批量可由供需双方商定。每批检验项目为抗压强度、耐磨性、保水性。

58、桥梁支座检验报告的主要检验指标包括哪些？

板式支座、盆式橡胶支座、球形支座检验报告中主要检验指标不得缺漏，

1板式支座主要检验指标为：抗压弹性模量、抗剪弹性模量、极限抗压强度、容许转角；当板式支座为四氟板支座时应检验四氟板与不锈钢表面的摩擦系数。

2盆式橡胶支座主要检验指标为：竖向承载力、支座摩擦系数、支座转动性能。

3球形支座主要检验指标为：支座竖向承载力试验、支座水平承载力试验、支座摩擦系数试验、支座转动性能试验。

59、桥梁支座进场检验的批量如何规定？

1板式支座力学性能试验时，每种规格支座随机抽取三块（或三对）支座。

2盆式支座力学性能试验时，试验支座竖向承载力时，随机抽取两个支座，其中一支座竖向承载力不小于10MN,另一支座视具体情况确定；试验支座摩擦系数时，随机抽取两个同规格的成品支座，支座竖向承载力以2MN为宜，或根据具体情况确定。试验支座转动性能时，随机抽取两个同规格的支座，支座竖承载力视试验机具体情况确定。

3球形支座整体支座的试验，应在工厂检验合格的支座中，随意抽取三个支座，其中一个支座承载力应不小于8000 kN。

60、桥梁支座检验结果如何判定？

1板式支座力学性能试验时，随机抽取三块（或三对）支座，若有两块（或两对）不能满足要求，则认为该批产品不合格；若有一块（或一对）支座不能满足要求时，则应从该批产品中随机再抽取双倍支座对不合格项目进行复检，若仍有一项不合格，则判定该批产品不合格。

2盆式支座的竖向压缩变形和盆环径向变形，实测的荷载——竖向压缩变形曲线和荷载——盆环径向变形曲线呈线性关系，且卸载后残余变形小于支座设计荷载下相应变形的5%，该支座的竖向承载力为合格；该支座的转动角度为合格；支座各项试验均为合格，判定该支座为合格支座；试验合格的支座，试验后可以继续使用；试验支座在加载中出现损坏，则该支座为不合格；

3球形整体支座的试验结果若有两个支座各有一项合格，或有一个支座两项不合格时，应取双倍试样对不合格项目进行复检，若仍有一个支座一项不合格，则判定该批产品不合格；若有一个支座三项不合格则判定该批产品不合格。



Revit中如何给幕墙添加竖挺?Revit中我们的项目里如果有这么一扇幕墙，那么我们如何为幕墙添加竖挺，使它更加的美观呢?

我们进入立面，先用参照先绘制好竖挺的位置，这样幕墙网格才能通过捕捉参照线放置，我们在绘制竖挺时，必须要先绘制幕墙网格，再通过幕墙网格添加竖挺

选择幕墙网格拾取我们绘制好的参照线

选择竖挺工具，再捕捉我们绘制好的幕墙网格，这样就完成了在幕墙上添加竖挺的操作。

总结：幕墙竖挺的绘制必须要在幕墙网格的基础上进行放置，幕墙网格可以通过拾取参照线来绘制，通过拾取参照线的幕墙网格可以更灵活的控制竖挺的位置，操作步骤就是先绘制参照线再绘制幕墙网格最后再绘制竖挺。

• 规范/图集名称：《17CJ80-1 铝合金复合板建筑幕墙及装饰构造—BHOWA西蒙瓦楞复合板》
• 实施日期：2017年12月1日
• 被替标准号：新编图集

内容简介

本图集适用于新建、改建和扩建的民用与一般工业建筑幕墙、室内吊顶、室内墙面装饰工程，供建筑设计、建筑装饰设计、工程施工和质量检查人员使用。

规范目录

目录
说明
幕墙系统
幕墙节点索引图
插接式幕墙板系统
嵌缝式幕墙板系统
室内吊顶系统
明架式室内吊顶平面示意图
明架式室内吊顶剖面、节点图
暗架式室内吊顶平面示意图
暗架式室内吊顶剖面、节点图
搭接式室内吊顶平面示意图
搭接式室内吊顶剖面、节点图
室内墙面装饰系统
室内墙面板立面示意图
室内墙面板节点图
室内包圆柱节点图
室内包方柱节点图
附录
附录1 配件、龙骨横截面图
附录2模拟风荷载检测
附录3 工程实例

Revit的自适应功能来解决，具体方法如下。

1.自适应环境建模

选择自适应常规模型进行建模，如图所示。

2.在项目中放置一个参照点，使其自适应并修改其“定向到”参数为“全局（xyz）”，设置工作平面并在此平面上绘制栏杆立柱，半径可以通过添加参数进行参变，如图所示。

3.创建另外一个自适应点并修改其“定向到”参数为“全局（xyz）”，在开启三维捕捉的状态下用参照线将两个自适应点连接起来，拖拽其中一个自适应点参照线能够跟随移动即可，如图所示。

4.设置1号自适应点处的任意一个竖直面作为工作平面绘制一条竖直的参照线，用相同方法在2号自适应点处创建类似参照线，如图所示。

5.在两条竖直的参照线上取点并用参照线将其两两连接，并添加相应参数进行控制。移动自适应点，所有连线应同时变化，如图所示（为方便观察后续操作将立柱隐藏）。

6.另外新建一个基于公制幕墙嵌板填充图案的族，如图所示。

7.利用参照线生成表面实体，效果如图所示。

8.选中创建的表面进行分割表面，调整网格实例属性使网格线旋转45°，如图所示。

9.将划分好的网格载入到自适应族中并将该幕墙嵌板的四个顶点依次布置到参照线框的四个角点上，完成效果如图所示。

在此基础上利用基本的拉伸或放样创建出实体的立柱和扶栏，添加合适的参数一个高自由度且能够参变的网状护栏就做好了，如图所示（未显示立柱）。依次点击1、2两点放置即可生成一段网状护栏，利用重复命令即可按预先设置好的路线进行批量布置了。

意义：自适应族在Revit软件中，相对于常规族，在某些方面 具有一定的优势，例如类似于栏杆扶手的施工现场围栏绘制使用自适应族更加灵活。

问题：我们在设计初期通常会将轴网保持锁定以免在设计过程中对轴网进行移动，而当设计进行到一定阶段时我们通常会有改动或是移动轴网的需求，而此时如果想选择所有轴网的话有可能会严重拖慢机器速度（用全选再过滤的方法），那么有没有好的办法能够快速选择所有的轴网然后将其解锁呢？

(1)这个问题的解决可以引申到一系列类似问题之中：即如何快速选择同类型物体而且最好不通过过滤器，因为过滤器的使用在图元不多的情况下是比较有效的，但是如果当图元数量过多时此时框选后再用过滤器进行过滤就会严重影响速度，最明显的就是如果正好将一大块已经分隔好网格线的幕墙一起选中时，此时我们可以通过以下方式来实现快速的同类别图元的选择：

(2)选择单根轴线，然后右键单击选中的轴线，如（图-1）所示在弹出的菜单中左键单击——选择全部实例中的在视图中可见或在正个项目中。

图-1

(3)选中后如（图-2）所示，然后点击解锁按钮即可实现对所有轴网的解锁了。

图-2

(4)思路扩展：此处我们仅以轴网为例，实际设计过程中我们可以运用这种方法快速选择项目中同类型的门、窗、柱等各种构件。

在Revit中需要注意哪些叠层墙中的指导原则？下面就来分析一下。

所有子墙都使用与叠层墙相同的墙底定位标高和底部偏移。 也就是说，子墙可以位于特定标高，但是实际上是基于与其关联的叠层墙的标高。例如，如果叠层墙基于标高 1，但其某一子墙位于标高 7，则该子墙的“底部标高”为标高 1。

可以编辑同时也是子墙的基本墙的类型属性。要访问基本墙的类型属性，请在类型选择器中选择基本墙类型，然后单击“图元属性”下拉列表 “类型属性”。

创建墙明细表后，垂直叠层墙不会记录在明细表中，但其子墙会记录在明细表中。

编辑叠层墙的立面轮廓时，是在编辑一个主轮廓。如果断开了叠层墙，则每面子墙都会保留编辑后的轮廓。

在绘图区域中高亮显示垂直叠层墙时，整面墙首先高亮显示。 根据需要按 Tab 键，以高亮显示单个子墙。使用拾取框只会选择叠层墙。

子墙不能位于与叠层墙不同的阶段、工作集或设计选项中。

可以将垂直叠层的墙嵌入另一面墙或幕墙嵌板中。

要在垂直叠层墙中放置附属件，可能需要使用“拾取主要主体”工具，以便在垂直叠层墙与构成该叠层墙的某一面墙之间进行切换。 例如，下图中的门嵌板位于顶部墙的外侧，这是因为门的主要主体是底部子墙。

要正确放置门，请选择门并单击“修改 | 门”选项卡 “主体”面板 (拾取主要主体)。 将光标放置在墙上，并选择某一构件墙。可能需要按 Tab 键来选择所需的墙。

    在BIM加护大力推广及广泛应用的阶段，你是否也想入行，又或者已经入行，Revie作为最基础的应用软件，也是不得不会，这里小编分享了关于”Revit中曲面幕墙的绘制“的方法。

    1、用公制概念体量，绘制曲面幕墙。如图所示;

    生成实体后点击分格表面调整UV网格，如图

    2、新建一个基于公制幕墙嵌板填充图案，创建实体形状，如图所示：

    3、创建完成参数后，把图元移到点位上。会显示绿色线闭合路线。如图所示：

    4、点击创建形状拉伸，完成自己所需高度。如图所示：

    5、然后，进行材质添加，在三维中查看具体效果。在之后的项目中如若需要曲面幕墙族，我们可直接将其载入。如图所示：















（本次思路，是基于Dynamo2.1版本编写，1.0相关版本的，可以尝试用lunchbox里的节点。）

首先利用Select Edge节点，选择顶层和底层楼边的边线，分别创建列表，然后转换成PolyCurve

之后利用Curve.EndPoint获取曲线的端点，并连接直线，用作幕墙高度的参考

然后可以添加一个滑块，用作楼层数的控制，注意20层，需要有21条线，所以要在楼层数后面加1，然后就可以向上复制曲线了。

如果选择现在生成得曲线放样，我们可以生产一个垂直幕墙，这里就不再赘述，我们这里假设幕墙是按照正弦函数变化， 形成中间部分部分轮廓大的效果，需要对刚才生成得每层的曲线，向外偏移，实现如下效果：

这里的参数可以自己根据模型的大小、变化方式调整，这里仅仅是提供一种思路。

接下来，我们利用Curve.PointAtParameter获取曲线的等分点，并利用控制点重新生成样条曲线，也可以放样生成曲面（曲面在我们的后续操作中用不到，可以忽略）

之后将水平点的列表，转换成垂直的点的列表





然后通过两次，获取指定索引处的点，重新生成点的列表

将上一步获取到的四个角点，重新按照制定的列表层次，生成新的列表

最后放置四点自适应族到项目中即可，效果如下图：

来源微信公众号： 的乐趣



    文章来源：灼视设计

    在Revit建筑建模中，为了提高在有理化、重复的及不同尺寸环境下同类型构件的建模效率，我们需要用到Revit中的“自适应构件”。

    自适应构件是Revi中基于填充图案的幕墙嵌板的自我适应。我们利用自适应构件可以布置多个符合用户定义限制条件的构件，从而生成的重复的有理化的形式。

    其大致的思路是通过修改参照点来创建自适应点。在绘制模型时通过捕捉这些点而生成的几何图即为自适应的构件。

    目前Revit中自适应构件的应用范围有限，主要是：填充图案嵌板族、自适应构件族、概念体量环境和项目。

    我们本次就自适应构件的基础功能进行讲解。来制作这组建筑表皮。

    选择自适应模板

    *必须在此模板下构建自适应构件

    1）启动Revit，在”欢迎界面“或”新建“中创建族文件，如下图。

    2）选择中文模板“自适应公制常规模型.rft”（或英文模板“MetricGenericModelAdaptive.rft”）得到如下视图。

    创建自适应点

    *自适应点是用于在概念设计环境中设计自适应零构件的修改参照点。自适应点可用于放置构件或用作造型操纵柄。如果将自适应点用于放置构件，它们将按载入构件时的放置顺序进行编号。

    3）选择“创建”将参照点放置在需要自适应点的位置（这里根据自己的设计需要定位置，我这里依次放了四个点）。这些点可以是自由点、基于主体的点或驱动点。

    4）选择所绘制的参照点。单击“修改|参照点”选项卡中“自适应构件”面板（使自适应）。该点此时即成为自适应点。（要将该点恢复为参照点，可再次选择该点，然后再次单击“使自适应”）。

    5）由此，你可获得四个参照平面高亮显示且被标记顺序的自适应点（所标记的顺序将影响后续载入到项目中插入自适应点的顺序），如果想要修改编号可按下图所示，在“属性”面板进行修改。

    绘制构件与参数关联

    6）单击“创建”选项卡中“参照”-“直线”。打开“三维捕捉”，使参照线与自适应点约束，依次连接各自适应点。（“链”默认状态下是勾选的，其作用是连续画线，可不勾）。

    7）单击“创建”选项卡中“模型”-“点”。依次在参考线上中点放置点。如下图。（此点的作用以便后面参数关联点在合适的参考平面下进行点拾取）。

    8）单击“创建”选项卡中“模型”-“点”。在“放置平面”中选择“拾取”。鼠标依次单击“参考平面”-“所拾取的点”如下图。（参考平面将影响点后续偏移的方向，例如：本案例的点是往中心方向移动，即垂直平面的正方向，因此所选的参考平面为垂直面，其实在本案例图中选择哪个垂直平面影响不大）。

    9）四个点都拾取完毕后，选择其中一个点，在“属性”面板中找到偏移，先设置好要偏移的量，然后单击后面的“方块”，在弹出的对话框中单击“新建”图标-设置所建的参数关联的名称即可。

    10）其他的点方法相同，已建立关联参数可以在相同的偏移方式下重复使用，不同的偏移方式新建即可。

    11）按照上述方法，可多次拾取点建立参数关联进行偏移，这样各点基于自适应点建立了关联约束，移动自适应点，参数关联的点随之变化。如下图。

    建立自适应构件实体模型

    12）单击“创建”选项卡中“模型”-“直线”依次连接模型各顶点。然后选择相应闭合线段（配合ctrl加选），选择“创建形状”-“实心形状”形成模型。如体量下图。

    建立概念体量&图形分割

    13）在“新建”中建立概念体量，我做了一个异形曲面模拟异形建筑表面。（此处建立概念体量仅为本案例自适应构件演示之便，具体制作方法在此处不做赘述，可参考其他案例教程）。

    14）建立好需要的曲面后，选择该曲面，单击“分割-分割表面”对曲面进行分割，我们可以在uv网格中设置分割的数量或者分割距离。分割完成后，找到“表面显示”单击弹出对话框，勾选“节点”，以便后续放置自适应构件。（节点将作为自适应构建的“落脚点”）如图所示。

    放置自适应构件&构件重复

    15）载入自适应构件的方法不唯一：比如，可将您的自适应构件加载到设计中。这些自适应构件将列在“项目浏览器”中的“常规模型”或“幕墙嵌板（按填充图案）”下。然后单击“创建”选项卡“模型”面板（构件），然后从“类型选择器”中选择自适应构件。

    此处，我是返回到了自适应族的视窗，利用“加载到项目”调入到新建的概念体量中，如图所示。载入之后，依次单击要放置自适应构建的“落脚点”即可置入自适应构件，此时仅引入了一个自适应构件。

    16）选择放置好的自适应构件，单击选项卡中“修改-重复”，即可获得按照分割曲面分布满铺的自适应构件，到此便完成制作。如图。

    最后当然是将模型进行渲染，哈哈！此处使用的渲染器是Keyshot，直出。













可以在主体放样轮廓族（墙饰条、屋顶封檐带、檐沟和楼板边缘）中嵌套一个详图构件，并使用可见性控件来指定详图构件何时显示在项目中。

放样在项目中被剪切时，详图构件将根据您在主体放样族文件中指定的可见性设置进行显示。 也可以让多个详图构件以特定视图剖切面主体放样的特定可见性程度进行显示。

带有嵌套详图构件的幕墙竖梃的示例

提示： 也可以导入详图（如 DWG 文件），并对其应用同样的可见性控件。

载入详图构件

1. 打开或创建主体放样族。

2. 单击“创建”选项卡“详图”面板（详图构件）。

3. 单击“是”以载入详图构件族。

4. 在“载入族”对话框中，选择一个详图构件族，然后单击“打开”。

将详图构件添加到主体放样中

1. 单击绘制区域，以将详图构件添加到主体放样族中。

2. 如有必要，使用对齐或尺寸标注约束详图构件的位置。

指定详图构件的可见性

1. 选择嵌套的详图构件。

2. 单击“修改 | 详图项目”选项卡“可见性”面板（可见性设置）。

3. 在“族图元可见性设置”对话框中，指定详细程度（“粗略”、“中等”和/或“精细”），然后单击“确定”。

   当主体放样详图载入项目中后，会在剪切时以指定的详细程度显示出来。

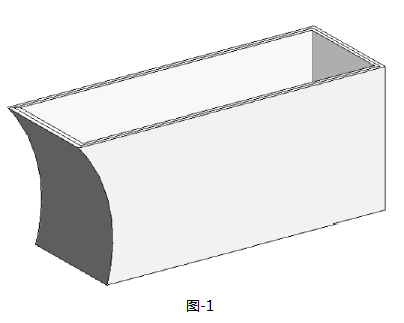

问题提出：在一些项目中常遇到类似如(图-1)所示的斜墙，我们应该如何绘制?

通过建立异形体量后贴面墙来完成：

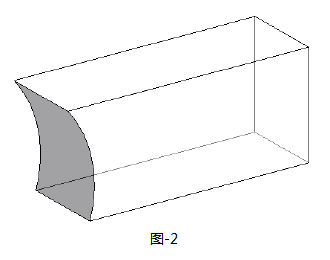

(1)建立如(图-2)所示体量，可以通过在立面上绘制弧形，选择此弧形生成一个形状：

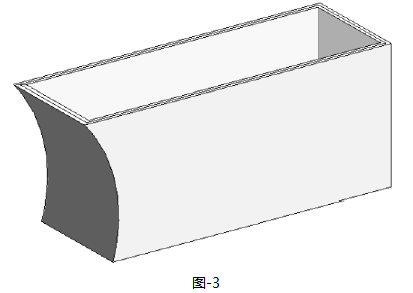

(2)如(图-3)所示，用《面墙》命令为其外围贴上墙体：

【拓展应用】将原体量在本地复制一个，用空心体量在原体量的斜墙上开一个洞，更新面墙，在新体量上用幕墙系统添加幕墙，以形成适合洞口的窗。

    1.新建概念体量族，如图1

    图1新建体量族

    2.创建任意形状或任意面，同Tab键选取某个面，如图2

    图2选中体量的面

    3.选择功能区“修改>分割表面”命令，对选中的面进行分割，如图3，设置其UV网格布局为无，如图4

    图3分割表面

    图4取消UV网格

    4.将如图5所以的立面设置为工作平面

    图5设置工作平面

    5.在设置的工作平面上绘制任意分割的直线，如图6

    图6绘制参照线

    6.再次选中要分割的面，点击功能区“修改>交点>交点”命令，如图7，全选所画直线，点击“完成”按钮，该表面就被任意分割成面的任意分割

    图7创建交点

    7.对于分割好的表面，可以通过选择幕墙填充图案填充表面，如图8，或是载入自适应嵌板族来填充表面

    图8幕墙填充图案

    一些学员在网上曾经看过一些视频，讲解如何利用Revit中的自适应族制作矩形幕墙嵌板，视频中的Revit版本是2013甚至更早期的版本。在2018版本之后按照原方法则无法成功。下面我们就详细讲解一下如何利用Revit2018版本的自适应族制作矩形幕墙嵌板。

    Step1：建立异形幕墙结构

    利用通过点的样条曲线绘制幕墙形状

    生成实体幕墙

    分割幕墙表面

    修改幕墙UV网格参数

    打开表面节点

    Step2：建立自适应矩形嵌板

    新建自适应公制常规模型

    选择参照平面

    利用矩形参照绘制参照点

    将参照点自适应

    将自适应点正确排序

    将自适应点定向到参数修改为按主体XYZ

    放置新的参照点

    选择参照平面依次放置四个参照点

    过滤器一次性选中新的参照点

    为新的参照点设置偏移量参数

    修改偏移量参数

    利用参照线，拾取与参照平面平行的面，链接四个参照点

    利用上下两个参照线，生成自适应嵌板体量

    按照要求，为嵌板添加需要的参数

    Step3：将自适应嵌板导入幕墙

    按自适应点的编号，依次放置四个自适应点

    选中嵌板，单击重复命令

    生成无缝的矩形幕墙嵌板组合

    根据需要修改幕墙嵌板参数

    完成

一、建筑防火

土建防火封堵不到位：

1、给水管道穿越楼板、墙体部位未封堵。

2、电气管、桥架穿越越楼板、墙体部位未封堵。

3、穿越平层及竖向的桥架内未采用防火封堵。

4、通风、空调、防排烟管道越楼板、墙体部位未封堵。

5、土建预留洞口后开孔未封堵。

6、土建风道未封堵。

7、玻璃幕墙与楼板隔墙处的缝隙未用不燃材料填充密实。

8、防火墙未到顶。

9、防火分区未形成。

土建防火门：

1、防火门安装反向，未开向疏散方向。

2、封闭楼梯间及防烟楼梯间开设了非疏散门、洞。

3、防火门检测报告与实体不符，防火门身份标示未张贴。

4、闭门器、顺序器未安装。

5、应设置单向逃生部位处未设置相应的开启装置。

6、未按设计要求安装防火门。

安全疏散：

1、由于装修装设栏杆造成楼梯疏散宽度不够。

2、由于装修、土建改动，疏散出口数量不够。

3、由于装修、土建改动，疏散出口距离超标。

消防车道：

1、车道宽度不能满足规范要求。

2、消防扑救面未形成。

3、环形车道未形成或回车场未形成。

4、消防扑救面有高大树木或有障碍物。

正压送风：

防烟楼梯间无前室、或消防电梯合用前室未设计正压送风系统。

防火卷帘：

1、导轨与墙体及柱体之间未封堵。

2、卷顶部未完全封堵。

3、双轨卷帘一侧未封堵到顶，形成单轨卷帘。

4、穿越卷帘包厢的管道及桥架未封堵。

5、疏散通道卷帘门两侧未设置手动控制按钮。

6、卷帘门手动拉链未设置拉链孔。

建筑装修：

1、建筑装修材料选用不当，特别是吊顶及墙面材料耐火极限达不到规范要求。

2、建筑装修饰面影响消防功能的正常实现

1）消火栓箱门装修后无法打开。

2）正压送风口、排烟口装修后出现风口与装修面层内漏风及检修不便的现象。

3）格栅吊顶影响上喷喷水效果，灯槽内喷头影响喷水效果。

3、建筑装修开设的检查孔部位及大小不满足正常检修的需求。

4、大于60平方米的房间只设置1个门。

5、会议室、观众厅等场所的门未向外开启。

排烟口：

1、设置位置过低，低于2米。

2、设置在顶部的排烟口、排烟阀未设置手动控制装置。

3、排烟口距离最远点水平距离超过了30米。

4、排烟口距离安全出口间距小于1.5米。

排烟系统漏设：

1、无自然通风长度超过20米的内走道。

2、超过60米长度的走道。

3、面积超过100平方米的区域未设置排烟系统。

防火阀：

1、风管穿越防火分区，防火分割处未设置防火阀。

2、防火阀安装距墙体超过 200mm。

3、常开、常闭排烟防火阀设置错误。

开窗净面积：

自然排烟区域开窗净面积不满足规范要求。

正压送风系统：

1、部分封闭楼梯间或防烟楼梯间或前室未设置正压送风口。

2、风口数量偏少。

防排烟系统末端风口风量偏低，可能的原因有：

1、风机风量不满足规范要求。

2、土建风道封堵不严或未完全封闭。

3、土建风道平层割断封堵平层风管有漏风现象。

4、风机风压不足。

5、系管道风阻过大。

6、风机电源反相。

风机出风口与进风口：

1、排烟风机出风口与加压风机的进风口垂直距离小于3米。

2、排烟风机出风口低于加压风机的进风口。

3、排烟风机出风口与加压风机的进风口在同一面上时间距小于10米。

4、排烟口与送风口距离小于5米。

风机控制箱：

风机控制箱未设置在风机就近位置。

防雨百叶：

正压送风口入口及机械排烟系统出口防雨百叶均未设置在室外与大气相通。

电机外置式离心式风机：

电机外置式离心式风机未设置风机房。

二、消防水

喷头布置：

1、不受梁体影响的直立型喷头距离顶板过近（超过了75-150MM）。

2、受梁体影响的直立型喷头距离顶板不满足规范要求。

3、喷头距离边墙距离不满足规范要求。

消火栓布置：

1、由于建筑装修变动，消火栓的保护超过面积超过了规范要求。

2、由于装饰原因，取消了消火栓门。

3、消防电梯前室漏设消火栓。

4、未按规范要求设置自救式消火栓箱。

5、室外消火栓距建筑外墙及路边距离不满足规范要求。

6、夹层及设备层漏设消火栓。

水泵结合器：

1、未按系统分区设置水泵结合器。

2、水泵结合器数量不满足规范要求。

3、接合器设置在不易取用的部位。

4、水泵接合器充水试验不成功。

室外取水口：

室外取水口设置位置不合理，取水口吸水高度不应超过6米，距外墙距离超过规范要求。

末段试水装置：

1、末端试水装置设置位置不合理，设置在了系统的最低处，而不是系统最不利点处。

2、末端试水装置未采用间接排水方式。

自动喷水灭火系统存在漏设区域：

1、空调及风机房。

2、车库室内车道。

3、建筑面积大于5平方米的卫生间。

4、自动扶梯的底部。

5、楼梯及电梯前室。

6、净高小于等于12米的室内中空区域。

7、净高大于 800mm 且有可燃物吊顶内。

8、宽度大于1.2米的风管及排管下方。

9、一类高层的消防控制室。

10、弱电设备间未设置自动灭火系统。

气体灭火系统：

1、防护区内风口、防火阀、风机未参与联动控制。

2、防护区未设置自动泄压口（泄压装置）。

3、防护区的维护结构不能达到0.5小时的耐火极限及1200Pa的耐压极限。

4、储油间未设置呼吸阀、通气管道。

5、气体灭火控制盘系统电源不能满足同时启动气体灭火装置的要求。

6、控制中心不能对气体灭火区域设备进行联动控制。

7、气体灭火防护区未设置手自动转换开关。

8、配电房未设置气体灭火。

三、火灾自动报警系统

火灾报警系统漏设区域：

1、超高层建筑的室内住户部分未设置探测器。

2、强弱电井设置探测器。

3、水泵房、消防控制中心，各类设备用房设置探测器。

4、公共部位未设置楼层显示器。

5、厨房内未设置可燃气体探测器。

消防管线：

1、与消防有关的所有线路明配钢管未刷防火涂料或防火涂料涂刷不均匀。

2、与设备连接处的金属软管未到位。

3、明配及吊顶内线盒未上盖板。

4、吊顶内部分导线未穿管。

联动控制及相关功能不齐全：

1、门禁系统未进行断电控制。

2、常开电动防火门未联动控制。

3、单向逃生锁未联动控制。

消防联动控制系统逻辑关系混乱：

1、相应区域探测器报警，对应区域的正压送风机未启动。

2、一台风机负担多个防烟分区时，防烟分区内探测器报警，所有风口都打开。

3、手动打开排烟口，正压送风口，相应的风机未启动。

4、非消防断电及应急照明强投未编入联动关系。

5、中庭区域报警时，各层卷帘门未启动。

6、大空间探测装置如双波段、光截面及线形探测器报警时未联动相关常规火灾报警系统。

7、消防补风机未编入火灾时启动的联动关系。

8、排烟风机入口处排烟阀门未与排烟风机连锁。

控制中心：

1、引入火灾报警控制器的导线未绑扎成束，未标明编号。

2、控制设备接地支线小于4mm²。

3、控制设备背后距墙操作距离小于1米。

4、CRT未完善，外部设备报警后CRT界面无反应。

5、消防控制主机存在屏蔽和故障点位。

消防电话系统：

1、主机不能进行分机呼叫。

2、消防外线电话未设置。

3、电梯机房、重要与消防有关的未设备用房未设置电话分机。

4、消防电话分机安装不牢固，电话分机安装位置不合理。

四、其他

1、 验收范围内的土建、装修工作未完。

2、验收范围内的机电安装相关工作未完。

3、市政供电，供水未到位。

4、柴油发电机不能启动或自投功能未实现。

5、消防电梯按钮及三方通话未完成。

6、未按消防标识化相关要求制作标示标牌。

7、PVC 管穿越楼层部位未设置阻火圈。

8、建筑灭火器、消防水带、水枪等未布置到位。

9、未按相关要求设置逃生门锁（重庆地标）。

10、部分设备用房、电梯机房未设置应急照明，消防控制室及重要设备用房应急照明照度不够。

在生活中，经常能够看到一些异形的不规则屋顶，比如说拱形的玻璃屋顶，而这些屋顶通过迹线屋顶或者拉伸屋顶很难表达出来，那么这里就可以通过体量的方式先解决屋顶的造型，然后通过面屋顶添加玻璃斜窗从而创建出异形幕墙屋顶。

首先，创建一个简单的墙体，高度标高一到标高二。

以标高二为工作平面来绘制体量，在体量和场地选项卡下选择内建体量。

创建样条曲线并在三维视图中调整参照点的相对位置来创建体量。

在建筑选项卡下面找到面屋顶，属性栏修改成玻璃斜窗。

也可以对其类型进行编辑，就可以得到这样的异形幕墙屋顶。

最后把四周的墙体附着到屋顶，以上就是通过内建体量的方法创建异形幕墙屋顶。

    文章来源：BISDC饭堂

    利用幕墙建模空调机位！

    Q：为什么用幕墙搭建空调机位？

    这次在我们的小型公建项目中，通过与合作幕墙公司沟通，明确了商铺外立面的店铺玻璃外墙、店门上方的空调机位、以及柱饰面外包的铝板，都是通过幕墙系统来施工。

    所以这次利用幕墙来建模空调机位，可以较为准确的表达饰面构件与土建构件的对位关系。

    ①放置空调机位悬挑板

    Step 1

    在Revit族库文件夹中找到

    结构＞框架＞混凝土＞

    双击打开“砼梁-中梁-下挑”

    Step 2

    对照CAD图纸的尺寸

    更改梁的尺寸

    Step 3

    注意预览框展开

    可以选择三维视图预览，

    方便直观对应尺寸修改

    Step 4

    按创建梁的方式

    放置空调机位板

    注意标高位置

    ②放置空调机位百叶幕墙

        /放置“墙”的方式放置空调百叶幕墙族

        /将幕墙嵌板修改为“窗嵌板-百叶窗“

        /利用Tab键选取并编辑幕墙嵌板，修改嵌板的偏移量

        /将幕墙下边竖挺（横向）改为铝板外包饰面

    Q：为什么要修改嵌板的偏移量？

    幕墙专业定位的基准一般按面材外饰面进行确定。但利用Revit软件绘制幕墙，默认的幕墙是以中心进行定位的，所以我们要对其进行调整。

    Step 1

    ＞利用Tab键选取幕墙嵌板。

    ＞点击上方”编辑族“进入嵌板族界面。

    Step 2

    ＞将嵌板族对齐到参照平面外边线；

    ＞再载入回项目中覆盖原嵌板族。

    ＞再次将百叶幕墙对齐到飘板外边缘

    幕墙定位线已调整到外边缘

        空调百叶嵌板安置好了，

        以为完事了？

        NO!

        事实上，空调飘板可不能混凝土裸露。

        是的，那100厚的飘板也需要饰面外包！

        厚度尺寸不准，怎么算方案立面深化呢

    修改空调百叶水平竖挺

    ↑以上是我们想要的最终效果↑

    Step1

    ＞左上文件【新建】→族，

    ＞基于“公制轮廓-竖梃”族样板新建轮廓族。

    Step2

    画面是否似曾相识？

    是的！你在学以致用了！

    ＞根据与幕墙公司沟通，此处铝板挂件完成面距离空调飘板结构面厚度50，铝板厚度20。

    ＞根据数学常识推算各边尺寸，绘制出合适的竖挺轮廓。

    ＞另存为一个族文件，命名为”竖挺轮廓-空调机位水平竖挺”（前期制定好命名规则，便于项目中查找和管理）

    ＞载入到项目中。

    Step3

    ＞项目浏览器中找到”幕墙竖挺”

    ＞从矩形竖挺族中复制一个类型，命名修改。

    Step4

    ＞竖挺的类型属性框中”轮廓”下拉；

    ＞找到刚载入的轮廓族。

    ＞应用确定。

    Step5

    ＞选中空调百叶幕墙，打开类型属性；

    ＞”水平竖挺”行边界1类型下拉菜单找到刚才设置的竖挺类型；

    ＞应用确定。

    Step6

    ＞可以看到水平竖挺已经更改

    ＞调整一下幕墙的底部偏移值。

    ＞让水平竖挺的下边缘距离结构飘板底部厚度50

    DONE!

    ＞最后利用”DD“快捷键测距一下检查各边到边的厚度关系是否准确。

    看似说的很复杂

    其实就是三层套娃关系：

    竖挺轮廓    ==＞    幕墙竖挺    ==＞    幕墙族

    希望大家可以举一反三噢！













现在楼梯栏杆扶手的样式越来越别致，例如在很多商场和火车站中有带玻璃嵌板的栏杆扶手。下面讲解如何绘制带玻璃嵌板的栏杆扶手。

1、首先选择一个公制幕墙嵌板族样板，如图所示。

2.使用创建选项卡中的拉伸等命令依次绘制出四周的木扶手和立柱还有中间的玻璃幕墙嵌板，分别赋予材质，如图所示。

3. 绘制完成后，如图所示。

4. 然后载入到项目中，点击墙-建筑-属性选项卡中选择幕墙，然后在编辑类型中调整相应的设置。

5. 最后绘制幕墙网格便可达到预计的效果，如图所示。

意义：通过学习上述文章，不仅要学会创建不同造型的栏杆扶手，还需要理解到利用新建族和系统族相互结合来创建不同的构建。

    文章来源：品智BIM科技

    在Revit中我们如果要进行红砖排布应该怎么做呢，下面小编给大家介绍一种比较简单的红砖自排的方法，就是借助我们的族和体量进行创建排布。

    1、首先我们要新建族选择（基于公制幕墙嵌板填充图案）

    2、选中样板中网格，将网格填充图案选成“1/3错缝”

    3、将网格水平间距改成“120”，垂直间距改成“53”。

    4、绘制砖模型选择“参照”，勾选三维捕捉，在箭头所指的两条边上画线。再依次选择图二中砖边线，选择创建实心形状设置正偏移“240”图三，材质设置为红砖

    图一

    图二

    图三

    5、再创建另外两块砖，设置正偏移115

    在选择下图中的面创建实心形状设置，正偏移“125”，负偏移“-10”

    6、另存已经建好的这个砖族。

    7、新建项目或者概念体量，今天小编给大家新建项目，我们用内建模型的体量做砖的排布。

    选择建筑样板新建一个项目，建筑选项卡——构建面板——构件（内建模型）——选择体量——任意创建一个体量模型。

    8、选择体量的一个面“分割表面”，选择网格将填充图案改成“1/3错缝”，U网格设置“53”，V网格设置“120”

    9、将刚才我们绘制的砖的族载入到项目，选择网格线将填充图案改成我们刚才定义的红砖模型。

    将边界平铺改成悬挑

    这样我们红砖就排布好了，快去试试吧！













什么是隐蔽工程？优工整理了一全套房建、路桥隐蔽工程项目汇总，如有遗漏，还望指正。

凡上一道工序(分项工程)的施工结果，将被下一道工序（结果）所掩盖的工程，均称隐蔽工程

所有的隐蔽工程在隐蔽前必须进行质量检查，由施工项目负责人组织施工员、质检人员，并请监理参加，涉及到基础和重要结构部位的隐检须请建设单位现场代表、设计人员（含勘察设计）和施工单位共同参加，检查要及时形成隐蔽记录，并及时签证，隐蔽记录的内容由质检员负责填写。

一、土方工程   隐蔽内容

土方基槽、回填前检查基底清理、基底标高情况等。

   二、桩基工程    隐蔽内容

钢筋笼规格、尺寸、沉渣厚度、清孔情况等。

   三、地下防水工程   隐蔽内容

混凝土变形缝、施工缝、后浇带、穿墙套管、埋设件等设置的形式和构造；人防出口止水做法： 防水层基层、防水材料规格、厚度、铺设方式、阴阳角处理、搭接密封处理等。

   四、钢筋绑扎   隐蔽内容

1）钢筋的质量及规格状况

2）钢筋现场质量抽查结果

3）各种直径钢筋接头方法

4）各种直径

5）同一截面接头占总面积百分率(%)

6）钢筋是否锈蚀，锈蚀程度，锈蚀情况

7）钢筋之间的间距

8）保护层厚度

9）限位措施

10）钢筋代换情况及其它。

   五、钢筋焊接  隐蔽内容

1）焊接材料质量检验

2）钢筋焊(连)接型式

3）焊(连)接种类

4）接头位置数量

5）焊条、焊剂、焊口形式

6）焊缝长度

7）厚度及表面清渣

8）连接质量等。

   六、预应力工程   隐蔽内容

1）检查预留孔道的规格、数量、位置、形状、

   端部的预埋垫板；

2）预应力筋的下科长度、切断方法、竖向位置偏差、固定、护套的完整性；

3）锚具、夹具、连接点的组装等

   七、钢结构工程  隐蔽内容

地脚螺栓规格、位置、埋设方法、紧固等。

   八、砌体工程   隐蔽内容

墙内、外保温构造节点做法。

   九、抹灰工程   隐蔽内容

具有加强措施的抹灰应检查其加强构造的材料规格、铺设、固定、搭接等。

   十、地面工程  隐蔽内容

各基层(垫层、找平层、隔离层、防水层、填充层、地龙骨)材料品种、规格、铺设厚度、方式、坡度、标高、表面情况、节点密封处理、黏结情况等。

   十一、窗工程  隐蔽内容

预埋件和锚固件、螺栓等的数量、位置、间距、埋设方式、与框的连接方式、防腐处理、缝隙的嵌填、密封材料的黏结等。

    十二、吊顶工程？   隐蔽内容

吊顶龙骨及吊件材质、规格、间距、连接方式、固定、表面防火、防腐处理、外观情况、接缝和边缝情况、填充和吸声材料的品种、规格及铺设、固定等。

   十三、轻质隔墙工程   隐蔽内容

预埋件、连接件、拉结筋的位置、数量、连接方法、与周边墙体及顶棚的连接、龙骨连接、间距、防火、防腐处理、填充材料设置等。

   十四、幕墙工程  隐蔽内容

1）构件之间，以及构件与主体结构的连接节点的安装及防腐处理；

2）幕墙四周、幕墙与主体结构之间间隙节点的处理、封口的安装；

3）幕墙伸缩缝、沉降缝、防震缝及墙面转角节点的安装；

4）幕墙防雷接地节点的安装等

   十五、屋面工程    隐蔽内容

主要记录基层、找平层、保温层、防水层、隔离层情况：

1）材料的品种、规格、厚度、铺贴方式、搭接宽度、接缝处理、黏结情况；

2）附加层、天沟、檐沟、泛水和变形缝细部做法、隔离层设置、密封处理部位等情况。

   十六、给排水   隐蔽项目

隐蔽项目

1）直埋于地下或结构中，暗敷设于沟槽、管井、不进入吊顶内的给水、排水、雨水、采暖、消防管道和相关设备，以及有防水要求的套管；

2）有绝热、防腐要求的给水、排水、采暖、消防、喷淋管道和相关设备

3）埋地的采暖、热水管道

隐蔽内容

安装位置、标高、坡度、接口处理、变径位置、防腐做法及效果、附件使用、支架固定、焊接情况、保温质量、基底处理效果、保温材质、规格及支墩情况等。

   十七、通风与空调工程  隐蔽项目

隐蔽项目

1）敷设于竖井内、不进人吊顶内的风道(包括各类附件、部件、设备等)

2）有绝热、防腐要求的风管、空调水管及设备

隐蔽内容

1）检查风道的标高、材质，接头、接口严密性，附件、部件安装位置，支、吊、托架安装、固定，活动部件是否灵活可靠、方向

2）正确，风道分支、变径处理是否合理，是否符合要求，是否已按照设计要求及施工规定完成风管的漏光、漏风检测、空调水管道的强度严密性、冲洗等试验。

3）检查绝热形式与做法、绝热材料的材质和规格、防腐处理材料及做法

   十八、电梯工程  隐蔽内容

1）电梯承载梁的规格，埋设长度，过墙体中心距离，焊接情况，防腐措施，梁端封闭等情况。

2）起重吊环的材料规格质量，吊环与钢筋锚固的尺寸。

   十九、道路工程   隐蔽内容

1）土质路基各层压实度及土料；

2）路床的中线高层及横坡；

3）各种类型垫层及基层的厚度、中线高程及横坡；

4）涵洞基础验槽；

5）收水井预埋交管的连接；

6）护展、护坡、挡土墙基础验收槽；

7）人行道下预埋管线的线路、标高、接头、根数。

   二十、排水管渠工程   隐蔽项目

1）各类管道和渠道沟槽的验槽；

2）各类管道安装过程中的平基、座管、接口、抹带；

3）各类管道的填度、墙高及墙厚、盖板；

4）检查井、收水井须砌情况、几何尺寸；

5）排水泵站；

6）泵站沿井钢筋及焊接的隐蔽验收；

7）钢管管道内外绝缘防腐。

   二十一、工程  隐蔽检查项目

1）地基与结构基础，包括土质情况、槽基几何尺寸、标高、基底处理，基土密实度；

2）主体结构各部位钢筋，包括钢筋品种、规格、数量、间距、接头情况及除锈、代用变更情况；

3）预应力筋预留孔道的直径、位置、接头处置等情况；

4）现场结构焊接、包括焊口规格、焊缝长度、高度及外观清渣等；

5）桥面防水层下找平层平整度、坡度、桥头搭板位置、尺寸；

6）桥面伸缩缝预埋件规格、数量及埋置情况；

7）过桥隐蔽管线的位置、数量等。

   二十二、隐蔽工程  信息化管理

隐蔽工程管理最大的难点是原始施工信息的收集和还原，随着GIS、大数据和云的快速发展，为隐蔽工程的管理提供了很好的信息化解决方案。互联网信息技术可以让隐蔽工程更直观化，如计支宝APP中对隐蔽工程的管理，不仅能定位，还可以录制视频，添加图片和文字检验说明，实现隐蔽工程施工全过程预管预控和监管。

    文章来源：CSDN论坛
