本次为大家共享的图集是《JG139-2001吊挂式玻璃幕墙支承装置》，实施日期为2002年1月1日，新编规范。

内容简介

本标准规定了吊挂式玻璃幕墙金属支承装置的要求力学性能试验方法检验规则及标志包装贮存和运输等
本标准适用于吊挂式玻璃幕墙装置的金属支承装置 吊夹

规范目录

    一、平整场地：物场地厚度在±30cm以内的挖、填、运、找平

1、平整场地规则

（1）清单规则：按设计图示尺寸以建筑物首层面积计算。

（2）定额规则：按设计图示尺寸以建筑物外墙外边线每边各加2米以平方米面积计算。

2、平整场地计算公式

S=（A+4）×（B+4）=S底+2L外+16。

式中：S———平整场地工程量；A———建筑物长度方向外墙外边线长度；B———建筑物宽度方向外墙外边线长度；S底———建筑物底层建筑面积；L外———建筑物外墙外边线周长。点这免费下载施工技术资料

该公式适用于任何由矩形组成的建筑物或构筑物的场地平整工程量计算。

    二、基础土方开挖计算

1、开挖土方计算规则

（1）清单规则：挖基础土方按设计图示尺寸以基础垫层底面积乘挖土深度计算。

（2）定额规则：人工或机械挖土方的体积应按槽底面积乘以挖土深度计算。槽底面积应以槽底的长乘以槽底的宽，槽底长和宽是指基础底宽外加工作面，当需要放坡时，应将放坡的土方量合并于总土方量中。

2、开挖土方计算公式：

（1）清单计算挖土方的体积：土方体积＝挖土方的底面积×挖土深度。

（2）定额规则：基槽开挖：V=（A+2C+K×H）H×L。式中：V———基槽土方量；A———槽底宽度；C———工作面宽度；H———基槽深度；L———基槽长度。

其中外墙基槽长度以外墙中心线计算，内墙基槽长度以内墙净长计算，交接重合出不予扣除。

基坑开挖：V=1/6H[A×B+a×b+(A+a)×(B+b)+a×b]。式中：V———基坑体积；A—基坑上口长度；B———基坑上口宽度；a———基坑底面长度；b———基坑底面宽度。

    三、回填土工程量计算规则及公式

1、基槽、基坑回填土体积=基槽（坑）挖土体积-设计室外地坪以下建（构）筑物被埋置部分的体积。

式中室外地坪以下建（构）筑物被埋置部分的体积一般包括垫层、墙基础、柱基础、以及地下建筑物、构筑物等所占体积。

2、室内回填土体积=主墙间净面积×回填土厚度-各种沟道所占体积。

主墙间净面积=S底-（L中×墙厚+L内×墙厚）。

式中：底———底层建筑面积；L中———外墙中心线长度；L内———内墙净长线长度。

回填土厚度指室内外高差减去地面垫层、找平层、面层的总厚度。

      四、运土方计算规则及公式

运土是指把开挖后的多余土运至指定地点，或是在回填土不足时从指定地点取土回填。土方运输应按不同的运输方式和运距分别以立方米计算。

运土工程量=挖土总体积-回填土总体积。

式中计算结果为正值时表示余土外运，为负值时表示取土回填。

      五、打、压预制钢筋混凝土方桩

1、打预制钢筋混凝土桩的体积，按设计桩长以体积计算，长度按包括桩尖的全长计算，桩尖虚体积不扣除。计量单位：m3，体积计算公式如下：

V=桩截面积×设计桩长（包括桩尖长度）。

2、送钢筋混凝土方桩（送桩）：当设计要求把钢筋砼桩顶打入地面以下时，打桩机必须借助桩才能完成，这个借助工具桩(一般2～3m长，由硬木或金属制成)完成打桩的过程叫“送桩”。计算方法按定额规定以送桩长度即桩顶面至自然地坪另加0.5米乘以横截面积以立方米计算，计量单位：m3，公式如下：

V=桩截面积×（送桩长度+0.5m)。

送桩长度——设计桩顶标高至自然地坪。

3、接桩：接桩是指按设计要求按桩的总厂分节预制运至现场先将第一根桩打入将第二根桩垂直吊起和第一根桩相连后再继续打桩。

硫磺胶泥按桩——计量单位：m2；按桩截面积。

电焊接桩——计量单位：t；按包角钢或包钢板的重量。

     六、打、压预应力钢筋砼管桩

按设计桩长以体积计算，长度按包括桩尖的全长计算，桩尖虚体积不扣除，管桩的空心体积应扣除，管桩的空心部分设计要求灌注混凝土或其他填充材料时，应另行计算。计量单位：m3，体积计算公式如下：

V=桩截面积×设计桩长（包括桩尖长度）。

桩内灌芯工程量计算，计量单位：m3。

V=管桩桩孔内径截面积×设计灌芯深度。

      七、灌注桩

（1）打孔沉管灌注桩单打、复打：计量单位：m3。

V=管外径截面积×（设计桩长+加灌长度）。

设计桩长——根据设计图纸长度如使用活瓣桩尖包括预制桩尖，使用预制钢筋混凝土桩尖则不包括。

加灌长度——用来满足砼灌注充盈量，按设计规定；无规定时，按0.25m计取。

（2）夯扩桩：计量单位：m3

V1（一、二次夯扩）=标准管内径截面积×设计夯扩投料长度（不包括预制桩尖）

V2（最后管内灌注砼）=标准管外径截面积×（设计桩长+0.25）。

设计夯扩投料长度——按设计规定计算。

（3）钻孔混凝土灌注桩

成孔工程量，计量单位：m3。

钻土孔V=桩径截面积×自然地面至岩石表面的深度。

钻岩孔V=桩径截面积×入岩深度度。

混凝土灌入工程量，计量单位：m3V=桩径截面积×有效桩长，有效桩长设计有规定按规定，无规定按下列公式：

有效桩长=设计桩长（含桩尖长）+桩直径。

设计桩长——桩顶标高至桩底标高。

基础超灌长度——按设计要求另行计算。

泥浆运输工程量：计量单位：m3，工程量按成孔工程量计取。

       八、人工挖孔桩

（1）人工挖孔工程量：计量单位：m3。

V（人工挖土）=护壁外围截面积×成孔长度成孔长度——自然地坪至设计桩底标高。

V（淤泥、流砂、岩石）=实际开挖（凿）量。

（2）砖、混凝土护壁及灌注桩芯混凝土工程量：计量单位：m3工程量按设计图示尺寸的实体积。

        九、水泥搅拌桩、粉喷桩，以立方米计算

V=（设计桩长+500MM）×设计桩截面面积（长度如有设计要求则按设计长度）。双轴的工程量不得重复计算，群桩间的搭接不扣除。

         十、长螺旋或旋挖法钻孔灌注桩，以立方米计算

V=（设计桩长+500MM）×设计桩截面面积或螺旋外径面积（长度如有设计要求则按设计长度）。

        十一、基坑锚喷护壁成孔及孔内注浆

按设计图纸以延长米计算。

       十二、护壁喷射混凝土

　　按设计图纸以平方米计算。

         十三、砖基础计算规则

1、基础与墙身（柱身）的划分：

　　（1）基础与墙（柱）身使用同一种材料时，以设计室内地面为界（有地下室者，以地下室

　　室内设计地面为界），以下为基础，以上为墙（柱）身。

　　（2）基础与墙身使用不同材料时，位于设计室内地面﹢300MM以内时，以不同材料为分界线，超过﹢300MM时，以设计室内地面为分界线。

　　（3）砖、石围墙，以设计室外地坪为界线，以下为基础，以上为墙身。

2、砖基础的计算方法（计价表规则）

　　（1）砖基础不分墙厚和高度，按图示尺寸以m3计算。其中基础长度：外墙墙基按外墙的中心线计算；内墙墙基按内墙基最上一步的净长线计算。

　　（2）不扣除的部分：基础大放脚T形接头处的重叠部分，嵌入基础内的钢筋、铁件、管道、基础防潮层、单个面积在0.3m2以内孔洞所占体积，但靠墙暖气沟的挑檐亦不增加。附墙垛基础宽出部分体积应并入基础工程量内。

　　（3）应扣除的部分：嵌入基础内的钢筋砼柱梁板和地圈梁的体积

　　（4）砖基础大放脚的工程量计算：常用砖基础一般为定型的阶梯形式，每个台阶以固定尺寸向外层层叠放出去，俗称大放脚基础。根据大放脚的断面形式分为：等高式大放脚和间隔式大放脚。为了简便砖大放脚基础工程量的计算，可将放脚部分的面积折成相等墙基断面的面积。一般情况，我们可以先从折算表中查出折算高，再去计算增加断面。

　　大放脚计算公式为：大放脚基础工程量=基础长度×墙基厚度×（基础高度+折算高度）

　　十四、砖砌实砌墙体工程量计算规则

1、计算方法及公式：应区分不同墙厚和砌筑砂浆种类以m3计算。墙体体积＝(墙体长度×墙体高度－窗洞口面积)×墙厚－嵌入墙体内的钢筋砼柱、圈梁、过梁体积＋砖垛、女儿墙等体积

2、应扣除部分：门窗洞口、过人洞、空圈，嵌入墙身的钢筋砼柱（如GZ）、梁（GL、QL等）， 钢筋砖过梁，暖气包壁龛等的体积。

　　不扣除部分：梁头，内外墙板头，檩木，垫木，木楞头，沿椽木，木砖、门窗走头，砖墙内的加固钢筋，木筋，铁件，钢管，每个在0.3m2以下孔洞等所占体积。

　　不增加部分：凸出墙面的窗台虎头砖，压顶线，山墙泛水，烟囱根，门窗套，三皮砖以内的腰线和挑檐等体积；

3、墙体长度的确定：外墙长度按外墙的中心线计算，内墙长度按内墙的净长线计算。

4、墙身高度的确定

　　（1）、外墙墙身高度

①坡屋面无檐口天棚者算至墙中心线屋面板底，如图1，无屋面板，算至椽子顶面，如图2。

②有屋架、且室内外均有天棚者，算至屋架下弦另加200mm；无天棚者算至屋架下弦底加300mm，如图3。

③有现浇钢筋混凝土平板楼层者，应算至平板底面。

　　（2）、内墙墙身高度

①位于屋架下弦者，其高度算至屋架底。见图4

②无屋架者，算至天棚底另加120mm。见图5

③有钢筋砼楼板隔层者，算至板底面。有框架梁时，即框架结构的填充墙，应算至框架梁底面。

　　（3）、内、外山墙墙身高度按其平均高度计算。见图6。女儿墙高度从外墙梁板上表面算至女儿墙顶面(如有混凝土压顶时算至压顶下表面)

　　十五、框架结构填充墙工程量计算规则

　　框架间砌体，以框架梁柱间的净空面积乘以厚度计算。框架外表镶贴砖部分，应并入框架间砌体工程量内计算

　　十六、空花墙、空斗墙工程量计算规则

　　空花墙按外形尺寸以m3计算，空花部分不扣除，空花墙外有实砌墙，其中的实砌部分以m3另行计算。空斗墙按外形尺寸以m3计算。空斗部分不扣除

　　十七、砖砌围墙工程量计算规则

　　砖砌围墙以设计图示长度乘以高度以立方米计算;围墙高度为设计室外地坪至砖顶面。砖顶面为如有砖压顶者，算至压顶顶面；如无压顶者，算至围墙顶面；如为混凝土压顶则算至压顶底面。

　　十八、多孔砖墙、空心砖墙工程量计算规则

　　按图示厚度以m3计算，不扣除其孔、空心部分的体积。

　　十九、砌块砌体工程量计算规则

　　加气砼墙、硅酸盐砌块墙、小型空心砌块墙等，按图示尺寸以m3计算，砌块本身空心部分体积不予扣除。按设计规定需要镶嵌砖砌体部分，已包含在定额内，不另计算。

　　二十、垃圾道、烟道、通风道、附墙烟囱等工程量计算规则

　　按外形体积计算，并入所依附的墙体体积内。不扣除每一孔洞横截面在0.1m2以下的体积，但孔洞内抹灰的工程量也不增加

　　二十一、砖柱工程量计算规则

　　按实砌体积以m3计算，柱基础套用相应基础项目。

　　二十二、其他砌体工程量计算规则

　　（1）、砖砌台阶（不包括梯带）按水平投影面积以平方米计算。

　　（2）、砖砌门蹲、房上烟囱、地垄墙、水槽、水池脚、垃圾箱、台阶面上矮墙、花台、煤箱、垃圾箱、容积在3立方米内的水池、大小便槽包括踏步、阳台栏板等按实砌体积，以m3计算，套用小型砌体项目。

　　（3）、地沟：砖砌地沟部不分墙身和墙基，应将其体积合并以立方米计算。

　　二十三、钢筋工程量计算步骤

　　（1）、确定构件砼的强度等级和抗震级别；（2）、确定钢筋保护层的厚度；（3）、计算钢筋的锚固长度La，抗震锚固长度Lae，钢筋的搭接长度Ll，抗震搭接长度Lle；（4）、计算钢筋的下料长度和重量（5）、按不同直径和钢种分别汇总现浇构件钢筋重量（6）、计算或查用标准确定预制构件钢筋重量；（7）、按不同直径和钢种分别汇总预制构件钢筋重量

　　二十四、钢筋工程量基本计算规则及公式

　　（1）、计算规则：钢筋工程量应区分不同钢筋类别、钢种和直径分别以吨（t）计算其重量。

　　（2）、计算公式：钢筋工程量＝钢筋下料长度(m)×相应钢筋每米重量(kg/m)

　　式中：钢筋下料长度(m) ＝构件图示尺寸－砼保护层厚度＋钢筋弯钩增加长度＋弯起钢筋弯起部分的增加长度－量度差(钢筋弯曲调整值)＋图中已经注明的搭接长度

　　（3）、计算钢筋工程量时，设计已规定的，按规定搭接长度计算；自然接头损耗及下料损耗已包括在钢筋的损耗率之内，不得另计。钢筋的电渣压力焊、套筒挤压等接头，以”个”计算。

　　二十五、梁的钢筋计算规则及公式

1、单跨梁钢筋的计算公式：直钢筋净长=L-2C；弯起钢筋净长=L-2C+2×0.414（0.268或0.577）×弯起高度；弯起钢筋两端带直钩净长=L-2C+2×0.414（0.268或0.577）×弯起高度+2×（梁高-保护层厚度×2）；

2、多跨梁钢筋的计算公式

　　（1）、首跨钢筋的计算：上部贯通筋长度＝通跨净跨长＋首尾端支座锚固值

　　端支座负筋长度=设计构造长度+端支座锚固值；下部钢筋长度＝净跨长＋左右支座锚固值

　　（2）、中间跨钢筋的计算：中间支座负筋长度=两边跨设计构造长度＋中间支座值；（3）、箍筋：箍筋长度＝（梁宽－2×保护层+2 d）×2＋（梁高-2×保护层+2 d）×2＋14 d或24 d

　　箍筋根数＝（梁净长-100MM）/设计间距+1，加密区另计。

　　（4）、腰筋、拉筋、吊筋应按构造要求计算其长度。

　　二十六、现浇板钢筋的计算方法与公式

　　现浇板筋主要有：受力筋（单向或双向，单层或双层）、支座负筋、分布筋、附加钢筋（角部附加放射筋、洞口附加钢筋）、撑脚钢筋（双层钢筋时支撑上下层）。

　　（1）、受力筋长度=轴线尺寸+左锚固+右锚固+两端弯钩（如果是Ⅰ级筋）；根数＝（板净长-100MM）/布筋间距＋1

　　（2）、负筋长度=负筋长度+左弯折+右弯折；负筋根数＝（布筋范围-扣减值）/布筋间距＋1

　　（3）、分布筋长度=负筋布置范围长度-负筋扣减值：负筋分布筋根数=负筋的长度/分布筋间距+1

　　（4）、附加钢筋(角部附加放射筋、洞口附加钢筋)、支撑钢筋(双层钢筋时支撑上下层)

　　根据实际情况直接计算钢筋的长度、根数。

      二十七、现浇钢筋混凝土柱钢筋的计算方法与公式

　　（一）、基础层：柱主筋基础插筋＝基础底板厚度-保护层+伸入上层的钢筋长度＋设计构造要求长度

　　（二）、中间层：柱纵筋＝层高-当前层伸出地面的高度+上一层伸出楼地面的高度

　　（三）、顶层：顶层KZ因其所处位置不同，分为角柱、边柱和中柱，也因此各种柱纵筋的顶层锚固应根据设计要求计算其长度。顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值。

　　（四）、柱箍筋：、KZ中间层的箍筋根数＝N个加密区/加密区间距+N+非加密区/非加密区间距－1

　　二十八、混凝土垫层工程量计算规则及公式：

1、条形基础砼垫层计算公式

　　外墙条基砼垫层体积＝外墙条形基础砼垫层的中心线长度×砼垫层的截面积

　　内墙条基砼垫层体积＝内墙条形基础砼垫层的净长线长度×砼垫层的截面积

2、整板基础、独立基础垫层的体积

　　垫层体积＝垫层面积×垫层厚度

　　二十九、混凝土基础工程量计算规则及公式

1、条形基础工程量计算及公式

　　外墙条形基础的工程量＝外墙条形基础中心线的长度×条形基础的截面积

　　内墙条形基础的工程梁＝内墙条形基础净长线的长度×条形基础的截面积

　　注意：净长线的计算应砼条形基础按垂直面和斜面分层净长线计算

2、满堂基础工程量计算及公式

　　满堂基础工程量=满堂基础底面积×满堂基础底板垂直部分厚度＋上部棱台体积

3、独立基础（ 砼独立基础与柱在基础上表面分界）

(1)矩形基础： V=长×宽×高

(2)阶梯形基础： V=&m;各阶(长×宽×高)

(3)截头方锥形基础： V=V1+V2=1/6 h1 ×［A×B+（A+a）（B+b）+a×b］+A×B×h2

　　其中V1——基础上部棱台体积，V2——基础下部长方体体积，h1——棱台高度，A、B——棱台底边长宽，ab——棱台顶边长宽，h2——基础下部长方体高度

　　三十、混凝土柱工程量计算规则及公式

⑴、构造柱工程量计算

①构造柱体积＝构造柱体积+马牙差体积=H×（A×B+0.03×b×n）

　　式中：H——构造柱高度 A、B——构造柱截面长宽 b——构造柱与砖墙咬差1/2宽度 n——马牙差边数

⑶、框架柱

①现浇混凝土柱按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积。

　　框架柱体积＝框架柱截面积*框架柱柱高

　　其中柱高：

a 有梁板的柱高，应自柱基上表面(或楼板上表面)至上一层楼板下表面之间的高度计算。如图1

b 无梁板的柱高，应自柱基上表面(或楼板上表面)至柱帽下表面之间的高度计算。如图2

c 框架柱的柱高，应自柱基上表面至柱顶高度计算。如图3

d预制混凝土柱按设计图示尺寸以体积计算，不扣除构件内钢筋、预埋铁件所占体积，依附于柱的牛腿，并入相应柱身体积计算。如图4

　　三十一、钢筋混凝土梁工程量规则

1、梁的一般计算公式＝梁的截面面积*梁的长度按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积，伸入墙内的梁头、梁垫并入梁体积内。

2、梁长的取法

　　梁与柱连接时，梁长算至柱侧面，主梁与次梁连接时，次梁长算至主梁侧面。如图5

3、地圈梁工程量

　　外墙地圈梁的工程量＝外墙地圈梁中心线的长度×地圈梁的截面积

　　内墙地圈梁的工程梁＝内墙地圈梁净长线的长度×地圈梁的截面积

3、基础梁的体积

　　计算方法：基础梁的体积=梁的净长×梁的净高

　　三十二、钢筋混凝土板的工程量计算

1、一般现浇板计算方法：现浇混凝土板按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件及单个面积0.3m2以内的孔洞所占体积。计算公式——V＝板长×板宽×板厚

2、有梁板系指主梁（次梁）与板现浇成一体。其工程量按梁板体积和计算有梁板(包括主、次梁与板)按梁、板体积之和计算，

3、无梁板系指不带梁直接用柱帽支撑的板。其体积按板与柱帽体积和计算

4、平板指无柱、梁而直接由墙支撑的板。其工程量按板实体积计算。

　　三十三、现浇砼墙的工程量计算规则及公式

1、现浇框架结构的剪力墙计算方法：按图示尺寸以m3计算。应扣除门窗洞口及0.3m2以外孔洞所占体积。计算公式：V＝墙长×墙高×墙厚－0.3m2以外的门窗洞口面积×墙厚

　　式中：墙长——外墙按L中，内墙按L内（有柱者均算至柱侧）； 墙高——自基础上表面算至墙顶。墙厚——按图纸规定。

　　三十四、金属结构工程的工程量计算规则及公式

1.金属结构制作安装均按图示钢材尺寸以吨计算，不扣除孔眼、切肢、切边、切角的重量，焊条不另增加重量，不规则或多边形钢板以其外接矩形面积乘以厚度乘以单位理论重量计算。

2..制动桁架、制动板重量合并计算，套用制动梁定额。墙架柱、墙架梁及连接柱杆的重量合并计算，套用墙架定额。依附于钢柱上的牛腿及悬臂梁合并计算，套用钢柱定额。

3、钢平台、走道应包括楼梯、平台、栏杆合并计算，钢梯子应包括踏步、栏杆合并计算。

　　三十五、构件运输及安装工程工程量计算规则及公式

1.预制砼构件运输及安装均按构件图示尺寸，以实体积计算；金属构件构件按构件图示尺寸以吨计算，木门窗运输按门窗洞口的面积计算。

2.加气砼板（块）、硅酸盐块运输每立方米折合钢筋砼构件体积0.4M3按Ⅱ类构件运输计算。

3.预制砼构件安装：

(1)焊接形成的预制钢筋砼框架结构，其柱安装按框架柱计算，梁安装按框架梁计算；预制柱、梁一次制作成型的框架按连体框架梁、柱计算。

(2)预制钢筋砼工字型柱、矩形柱、空腹柱、双肢柱、空心柱、管道支架等安装，均按柱安装计算。

(3)组合屋架安装，以砼部分实体体积计算，钢杆件部分不另计算。

(4)预制钢筋砼多层柱安装，首层柱按柱安装计算，二层及二层以上按柱接柱计算。

　　三十六、木结构工程工程量计算规则及公式

1、各类门、窗制作、安装工程量均按门、窗洞口面积计算。

2、木屋架制作安装均按设计断面竣工木料以立方米计算，其后备长度及配制损耗均不另外计算。与屋架连接的挑檐木、支撑等，其工程量并入相应屋架竣工木料体积内计算。屋架的马尾、折角和正交部分的半层架，应并入相连接屋架的体积内计算。

3、檩木按竣工木料以立方米计算。简支檩长度按图示屋架或山墙中距增加200MM计算，如两端出山，檩条长度算至博风板；连续檩条的长度按设计长度计算，其接头长度按全部连续檩木总体积的5％计算。檩条托木已计入相应的檩木制作安装项目中，不另计算。

4、木楼梯按水平投影面积计算，楼梯井宽度超过200MM时应予扣除，定额中已包括踏步板、踢脚板、休息平台和伸入墙内部分的工料，但未包括楼梯及平台底面的钉天棚。其天棚工程量可按楼梯投影面积乘以系数1.1，按相应天棚面层计算。

　　三十七、屋面及防水工程-工程量计算规则（待续）

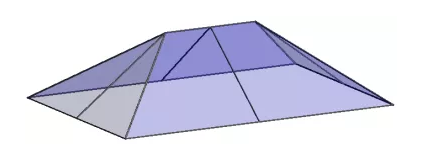

1、瓦屋面工程量计算公式为：图示尺寸水平投影面积×屋面坡度系数C，不扣除房上烟囱、竖风道、风帽底座、屋顶小气窗和斜沟等所占面积，屋面小气窗的出檐部分亦不增加。

　　瓦屋面的屋脊及四坡屋面的斜脊长度按图1中的S×D隅延长系数计算。

　　例：根据图2尺寸计算四坡水屋面工程量：S=水平面积×坡度系数C=8.0×24.0×1.118=214.66㎡

　　例：根据图2尺寸计算斜脊的长度：斜脊长=跨长×0.5×D隅延长系数×4根=8.0×0.5×1.5×4=24.0M

　　例：根据图3尺寸计算六坡水屋面工程量：S=水平面积×坡度系数C=0.5×2×2×0.866×6×1.1547=11.99㎡。

　　三十八、屋面及防水工程工程量计算规则（续上期）

2、卷材屋面、涂膜屋面工程量计算规则及公式：

　　计算规则及公式：卷材屋面工程量=按图示尺寸的水平投影面积×屋面坡度系数。

　　不扣除：房上烟囱、风帽底座、风道所占的面积

　　应并入：屋面的女儿墙、伸缩缝和天窗等处的弯起部分，按图示尺寸并入屋面工程量计算。如图纸无规定时，伸缩缝、女儿墙的弯起部分可按250mm计算，天窗弯起部分可按500mm计算

　　不另计算：卷材屋面的附加层、接缝、收头、找平层的嵌缝、冷底子油、基底处理剂已计入定额内，不另计算。

3、防水工程工程量按以下规定计算：

　　建筑物地面、层计算规则——按主墙间净空面积计算；扣除：凸出地面构筑物、设备基础等所占的面积；不扣除：柱|垛|间壁墙|烟囱及0.3m2以内孔洞所占面积；注意：与墙面连接处垂直高度在500mm以内者按展开面积计算，并入平面工程量内；超过500mm时，按立面防水层计算。

　　构筑物防水层，按实铺面积计算，不扣除0.30m2以内的孔洞。

　　立面墙身防水层按实铺面积计算，不扣除0.30m2以内的孔洞。

　　三十九、保温隔热工程工程量计算规则及公式

1、屋面保温层应区别不同保温材料，按实铺体积×隔热材料净厚度以m3计算，一般给出屋面坡度和保温层的最薄厚度，此时应注意计算保温层的平均厚度。如图1，计算公式为：

h平=h+a%×A/2 V=L×2A×h平

2、地面隔热层按围护结构墙体间净面积乘以设计厚度立方米计算，不扣除0.30m2以内的孔洞所占的面积。

3、墙体隔热层，外墙按隔热层中心线，内墙按隔热层净长乘以图示尺寸的高度厚度以立方米计算。应扣除冷藏门洞口和管道穿墙洞口所占的体积。如图纸未注明高度时，则下部由地坪隔热层起算，带阁楼时算至阁楼板顶面止，无阁楼时则算至檐口。

4、柱包隔热层，按图示柱的隔热层中心线的展开长度乘以图示尺寸的高度及厚度以立方米计算。

5、池、槽隔热层按图示池、槽保温隔热层的长、宽及其厚度立方米计算。其中池壁按墙面计算，池底按地面计算

6、门洞口侧壁周围的隔热部分，按图隔热层尺寸以立方米计算，并入墙体或地坪的保温隔热工程量内。

　　四十、厂区道路及排水工程计算规则及公式

　　一般工业与民用建筑物（构筑物）所在的厂区或住宅小区内的道路、广场及排水如按市政工程标准设计，执行市政定额，如图纸未注明时，按建筑定额执行。

1、整理路床、路肩和道路垫层、面层均按设计规定以平方米计算，路牙（沿）以延长米计算。

2、钢筋混凝土井（池）底、壁、顶和砖砌井（池）壁不分厚度以实体积计算。

3、混凝土、PVC排水管按不同管径分别按延长米计算，长度按两井间净长度计算。

4、路面伸缩缝、嵌缝均按延长米计算。

　　四十一、楼地面工程工程量计算规则及公式

　　（一）、地面垫层

　　计算规则：按室内主墙间净空面积乘设计厚度以m3计算。应扣除：凸出地面的构筑物、设备基础、室内铁道、地沟等所占体积。不扣除：柱、垛、间壁墙、附墙烟囱及面积在 0.3m2以内孔洞所占面积。但门洞、空圈、壁龛的开口部分亦不增加。主墙系指墙厚≥120mm的墙体。

　　（二）、整体面层、找平层

　　计算规则：按主墙间净空面积以平方米计算。应扣除：凸出地面构筑物、设备基础、室内管道、地沟等所占面积。不扣除：柱、垛、间壁墙、附墙烟囱及面积在0.3m2以内的孔洞所占面积，但门洞、空圈、暖气包槽、壁龛的开口部分亦不增加。

　　（三）、块料面层

　　计算规则：按图示尺寸实铺面积以平方米计算，应扣除突出地面不做面层的地方，门洞、空圈、暖气包槽和壁龛的开口部分的工程量并入相应的面层内计算。

　　（四）、楼梯面层

　　计算规则：楼梯整体面层（包括踏步、休息平台以及小于200mm宽的楼梯井）按水平投影面积计算。楼梯与走廊连接的，以楼梯沿口梁外缘为界，线内为楼梯面积，线外为走廊面积。楼梯块料面层按展开实铺面积计算。

　　（五）、台阶

　　计算规则：台阶整体面层（包括踏步及最上一层踏步沿300mm）按水平投影面积计算，块料面层按展开（包括两侧）实铺面积计算。

　　（六）、踢脚板

　　计算规则：水泥砂浆、水磨石踢脚板按延长米计算，洞口、空圈长度不予扣除，洞口、空圈、垛、附墙烟囱等侧壁长度亦不增加；块料面层踢脚线按图示尺寸以实贴延长米计算，门洞扣除，侧壁增加。

　　（七）散水、防滑坡道

　　计算规则：按图示尺寸以平方米计算。计算公式为：S=（L外+4*散水宽度-台阶、花坛等所站散水长度）*散水宽度。

　　（八）、栏杆、扶手

　　计算规则：栏杆、扶手包括弯头长度按延长米计算。计算公式是L=（楼梯踏步板水平投影长度*1.18+0.15*2*1.18+楼梯井宽度）*2*楼梯层数+顶层一个踏步板的宽度

　　四十二、墙柱面工程工程量计算规则及公式

　　（一）、内墙面抹灰

　　计算规则：按内墙面面积计算，应扣除：门窗洞口和空圈所占的面积，不扣除：踢脚板、挂镜线、0.3m2以内的孔洞、墙与构件交接处的面积；不增加：洞口侧壁和顶面抹灰面积不增加；应合并：墙垛和附墙烟囱侧壁面积应并入内墙抹灰工程量。

　　内墙抹灰尺寸的计取：内墙面抹灰的长度，以主墙(厚度≥120mm的墙)间的图示净长尺寸计算，，不扣除间壁所占的面积。其高度取法如下为室内地面(楼面)至楼面或天棚底面之间的距离。

　　（二）、外墙面抹灰

　　计算规则：按外墙面的垂直投影面积以平方米计算。应扣除：门窗洞口、外墙裙和大于0.3m2孔洞所占面积。应并入：门窗洞口、侧壁附墙垛、梁、柱侧面抹灰面积应按结构展开面积并入外墙面抹灰工程量内计算。

　　栏板、栏杆、窗台线、门窗套、扶手、压顶、挑檐、遮阳板等另按相应计算规则计算，均以结构尺寸展开面积计算，窗台线与腰线连接时，并入腰线计算。阳台、雨篷抹灰按水平投影面积计算，定额中已经包括顶面、侧面及牛腿的全部抹灰面积。

　　（三）、墙面勾缝

　　计算规则：按垂直投影面积计算。应扣除：墙裙和腰线和挑沿的抹灰面积。不扣除：门窗洞口、门窗套等零星抹灰所占的面积。不增加：附墙柱和门窗洞口侧面的勾缝面积。

　　四十三、墙柱面工程工程量计算规则及公式

　　（四）、镶贴块料面层及花岗岩（大理石）板挂贴

1、内、外墙面、柱梁面、零星项目镶贴块料面层均按块料面层的建筑尺寸（各块料面层+粘贴砂浆厚度=25mm）面积计算。门窗洞口面积扣除，侧壁、附垛贴面应并入墙面工程量中。如图1。

　　图1门窗洞口侧壁及抹灰示意图 图2柱面挂贴花岗岩板示意图

2、花岗岩、大理石板砂浆粘贴、挂贴均按面层的建筑尺寸（包括干挂空间、砂浆、板厚度）展开面积计算，如图2。

3、窗台、腰线、门窗套、天沟、挑檐、盥洗槽、池脚等块料面层镶贴，均以建筑尺寸的展开面积（包括砂浆及块料面层厚度）按零星项目计算。

　　（五）墙面、柱梁面木装饰工程

　　木装饰龙骨、衬板、面层及粘贴切片板按净面积计算，并扣除门窗洞口及0.3平方米以上的孔洞所占的面积，侧壁、附垛贴面应并入墙面工程量内计算。

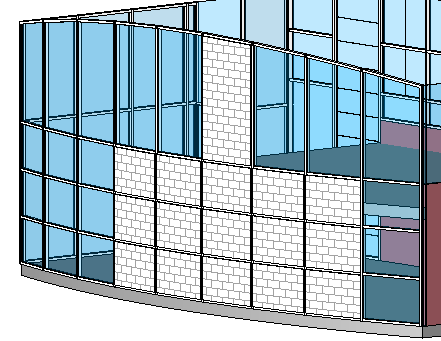

　　（六）玻璃幕墙计算规则

　　玻璃幕墙以框外围面积计算，幕墙与建筑顶端、两端的封边按图示尺寸以平方米计算。自然层的水平隔离与建筑物的连接按延长米计算（连接层包括上、下镀锌钢板在内）。

　　四十四、天棚工程量计算规则及公式

　　（一）天棚抹灰工程。按主墙间的天棚述评面积计算，不扣除间壁墙、垛、柱、附墙烟囱、检查口和管道所占的面积；密肋梁、井字梁、带梁天棚、梁两侧抹灰面积，并入天棚抹灰工程量内计算，斜天棚抹灰按斜面积计算。

　　天棚抹灰如抹小圆角者，人工已包含在定额中，材料、机械按定额附注内容增加；如带装饰线者，三道线以内或五道线以内按延长米计算(线角的道数以一个突出的棱角为一道线)。如图3所示。

　　楼梯底面、水平遮阳板底面和檐口天棚抹灰，并入相应的天棚抹灰工程量计算。天棚中的折线、灯槽线、圆弧形线、拱形线等艺术形式的抹灰按展开面积计算。

　　（二）、天棚饰面工程。各种吊顶天棚龙骨按主墙间的水平投影面积计算，不扣除间壁墙、检查洞、附墙烟囱、柱、垛和管道所占面积。

　　天棚面层及饰面，按主墙间净面积计算，不扣除间壁墙、检查口，附墙烟囱、垛和管道所占面积，但应扣除0.3m2以上的孔洞，独立柱、灯槽及与天棚相连的窗帘盒所占的面积。

　　四十五、门窗工程主要计算规则及公式

1、铝合金门窗，彩板组角门窗，塑钢门窗安装均按洞口面积以平方米计算。购入成品的木门扇安装，按购入门扇的净面积计算。

2、各类木门窗制作安装工程量均按门窗洞口面积以平方米计算。

3、连门窗的工程量应分别计算，套用相应门、窗定额，窗的宽度算至门框外侧。

4、无框窗按扇的外围面积计算。

5、卷闸门安装按其洞口高度加600MM乘以门的实际宽度以平方米计算。电动装置安装以套计算，卷帘门上的小门安装以扇计算，小门面积应扣除。

6、门窗扇包镀锌铁皮，按门、窗洞口面积以平方米计算；门窗框包镀锌铁皮，钉橡皮条、钉毛毡按图示门窗洞口尺寸以延长米计算。

7、门窗框上包不锈钢板均按不锈钢板的展开面积以平方米计算，。木门扇上包金属面或软包面均以门扇净面积计算。

8、普通门窗上部有半圆形窗者，工程量应分别按普通窗和半圆窗计算，计算时以普通窗和半圆窗之间的横框上边线为界。如图1所示。

9、无框玻璃门按其洞口面积计算，其中部分为固定门扇、部分为开启门扇时，工程量应分开计算。

　　四十六、油漆、涂料、裱糊工程主要工程量计算规则及公式

1、天棚、墙、柱、梁面的喷(刷)涂料、抹灰面乳胶漆及裱糊工程，其工程量均按实喷（刷）面积计算，但不扣除0.3平方米以内的孔洞面积。

2、各种木材面的油漆工程量分别按构件的工程量乘以相应系数计算。

3、金属构件油漆的工程量按构件重量计算

4、定额中的隔墙、护壁、柱、天棚木龙骨及木地板中木龙骨带毛地板，刷防火漆工程量计算规则如下：

1）．隔墙、护壁木龙骨按其面层正立面投影面积计算。

2）．柱木龙骨按其面层外围面积计算。

3）．天棚木龙骨按其水平投影面积计算。

4）．木地板中木龙骨及木龙骨带毛地板按地板面积计算。

5）、隔墙、护壁、柱、天棚面层及木地板刷防火漆，执行其他木材面刷防火漆相应子目。

5、抹灰面的油漆、涂料、刷浆工程量=抹灰工程量

　　四十七、零星工程主要计算规则及公式

1、平面招牌基层按正立面面积计算，灯箱的面层按展开面积以平方米计算。

2、 沿雨蓬、檐口或阳台走向的立式招牌基层，按平面招牌复杂型执行时，应按展开面积计算。

3、 箱体式钢结构招牌的基层，按外围体积计算。突出箱外的灯饰、店徽及其他艺术装璜等均另行计算。

4、 广告牌钢骨架按设计用量以吨计算。

　　四十八、建筑物超高增加费工程量计算规则及公式

1、建筑物超高啬费以超过檐高20m部分的建筑面积以平方米计算。即建筑物楼面高度超过20m时则楼层按建筑面积计算超高增加费.

2、建筑物檐高超过20m，但最高一层或其中一层楼面未超过20m的则该楼层在20米以上部分仅能计算每增加1米的层高增加费。

3、建筑物层高超过3.6米时，以每增高1米（不足0.1米按0.1米计算）按相应子目的20%计算，并随高度变化按比例递增。

4、同筑物中有2个或2个以上的不同檐口高度时，因分别按不同高度竖向切面的建筑面积套用定额。

5、单独装饰工程超高部分人工降效以超过20米部分的人工费分段计算

　　四十九、安装工程计价表主要计算公式

1、 变压器油过滤不论多少次，直到过滤合格为止，以“t”为计量单位，其计算公式：油过滤数量(t)=设备油重(t)×(1+损耗率

2、 带形母线计算公式：L=∑（按设计图纸计算的单项延长米+母线预留长度）

3、 基础槽钢角钢的安装长度按设计图纸计算，无规定时按下式计算：①单个柜盘时：L=2（A+B）②多个同规格的柜、盘相连接时：L=n2A+2B式中：L：所求长度 A：柜或屏的宽度 B：柜或屏的厚度n：柜或屏的个数。

4、 盘柜配线长度计算公式：L=盘柜板面半周长×配线回路数。

5、 电缆安装工程量计算公式：L=∑（水平长度+垂直长度+各种预留长度）×（1+2.5%电缆曲折折弯余系数）。

6、 电缆保护管计算公式：横穿公路：L=路基宽度+4米；穿过排水沟：L=沟壁外缘+1米；垂直敷设：管口距地面+2米；穿过建筑物外墙，按基础外缘以外+1米。

7、 电力电缆中间头数量确定参考公式：n=L/l-1 n:中间头个数 L：电缆设计长度 l：每段电缆平均长度。

8、 接地母线、避雷线敷设工程量公式：L=∑（施工图设计水平长度+垂直长度）×（1+3.9%附加长度）。

9、 配管管内穿导线工程量计算公式：L=（配管计算长度+导线预留长度）×同截面导线根数。

10、10KV以下架空线路导线架设工程量计算公式：L=（线路总长度+所有预留长度）×导线根数。

11、风管制作安装以施工图示不同规格按展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积。圆管F=π×D×L 式中 F——圆形风管展开面积（以m2 为单位）； D——圆形风管直径； L——管道中心线长度。矩形风管按图示周长乘以管道中心线长度计算

12、除锈、刷油工程。 (1)设备筒体、管道表面积计算公式： S＝π×D×L 式中π——圆周率； D——设备或管道直径； L——设备筒体高或管道延长米。

(2)阀门表面积计算式 S＝π×D×2.5D×K×N 式中D——直径； K——1.05； N——阀门个数。

　　（3）弯头表面积计算式 S＝π×D×1.5D×K×2π×N／B 式中D——直径； K——1.05； N——弯头个数； B值取定为:90°弯头B＝4；45°弯头B＝8。

　　（4）法兰表面积计算式：S＝π×D×1.5D×K×N 式中D——直径； K——1.05； N——法兰个数。

　　（5）设备和管道法兰翻边防腐蚀工程量计算式：S＝π×(D＋A)×A式中D——直径； A——法兰翻边宽。

　　（6)带封头的设备防腐(或刷油)工程量计算式：S＝L×π×D+(D[]22)×π×1.5×N 式中N——封头个数； 1.5——系数值。

13、绝热工程量。 (1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δ

S＝π×(D＋2.1δ＋0.0082)×L 式中D——直径 1.033、2.1——调整系数； δ——绝热层厚度； L——设备筒体或管道长； 0.0082——捆扎线直径或钢带厚。

(2)伴热管道绝热工程量计算式： ①单管伴热或双管伴热(管径相同，夹角小于90°时)。 D′＝D1＋D2 ＋(10～20mm) 式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径； (10～20mm)——主管道与伴热管道之间的间隙。 ②双管伴热 (管径相同，夹角大于90°时)。 D′＝D1＋1.5D2 ＋(10～20mm) ③双管伴热 (管径不同，夹角小于90°时)。 D′＝D1 ＋D伴大＋(10～20mm) 式中D′——伴热管道综合值；D1 ——主管道直径。 将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量。

(3)设备封头绝热、防潮和保护层工程量计算式。 V＝[(D＋1.033δ)／2]2 π×1.033δ×1.5×N S＝[(D＋2.1δ)／2]2 ×π×1.5×N (4)阀门绝热、防潮和保护层计算公式。V＝π(D＋1.033δ)×2.5D×1.033δ×1.05×N S＝π(D＋2.1δ)×2.5D×1.05×N

(5)法兰绝热、防潮和保护层计算公式。 V＝π(D＋1.033δ)×1.5D×1.033δ×1.05×N S＝π×(D＋2.1δ)×1.5D×1.05×N

    现在越来越多的项目外立面有幕墙，甚至是异形幕墙，异形幕墙以其极强的艺术表现力，使得建筑风格发生了颠覆性的变化；那么如何用revit创建异形幕墙呢，下面让小编手把手的教你快速掌握用体量创建异形幕墙的方法。

    以斜幕墙为例，步骤如下：

    1、在“体量和场地”选项卡下，选择“内建体量”

    2、拾取一个参照平面，然后跳转到立面；

    3、在立面上用“模型线”绘制一条所需要的斜线；

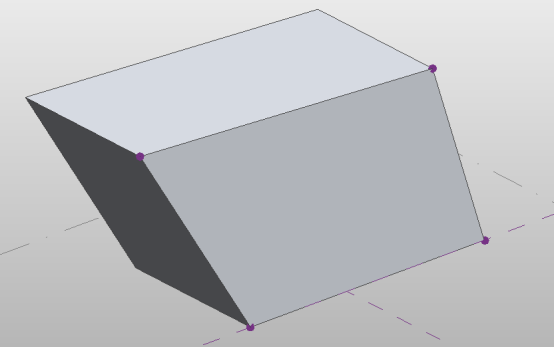

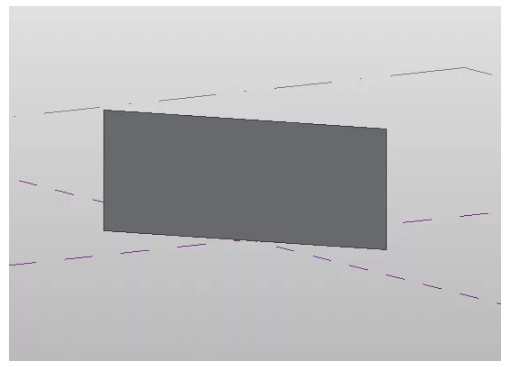

    4、选中刚才绘制的模型线，在“修改”选项卡下选择“创建形状”—“实心形状”，在三维视图中编辑体量至需要的长度；

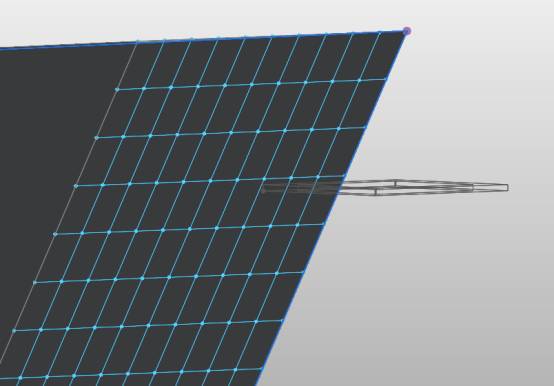

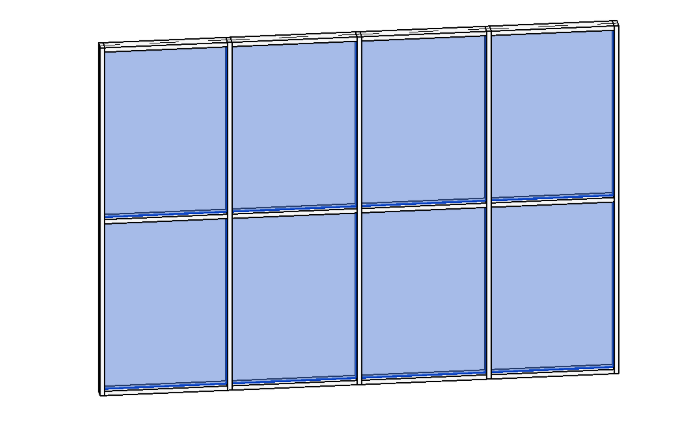

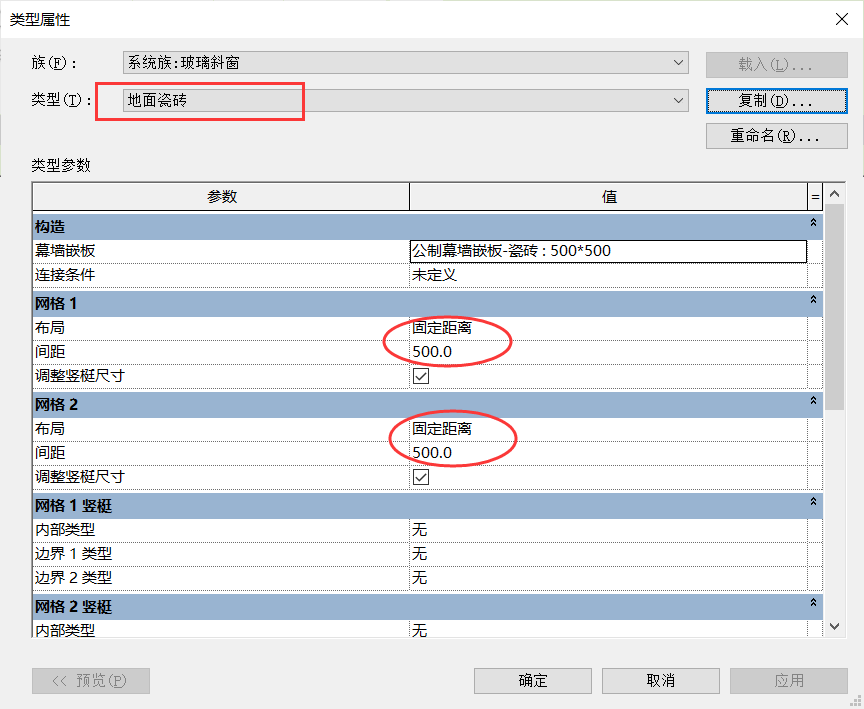

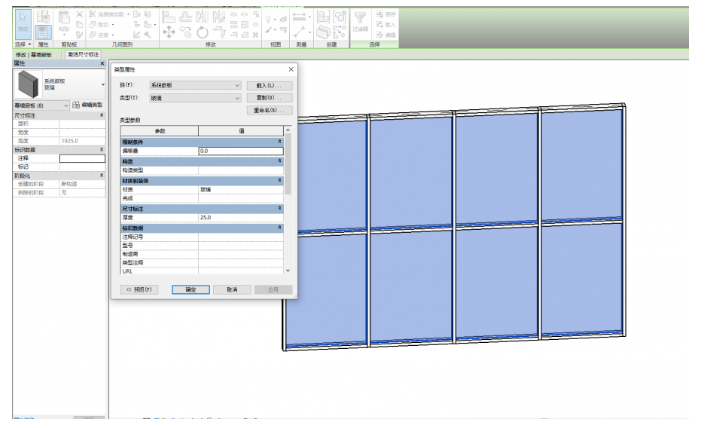

    5、在“建筑”选项卡下选择“幕墙系统”，选中创建的体量再选择“创建系统”。可以在幕墙的类型属性中设置网格，也可以使用“幕墙网格”命令手动添加；

    6、划分完网格后可以给幕墙加上竖梃；

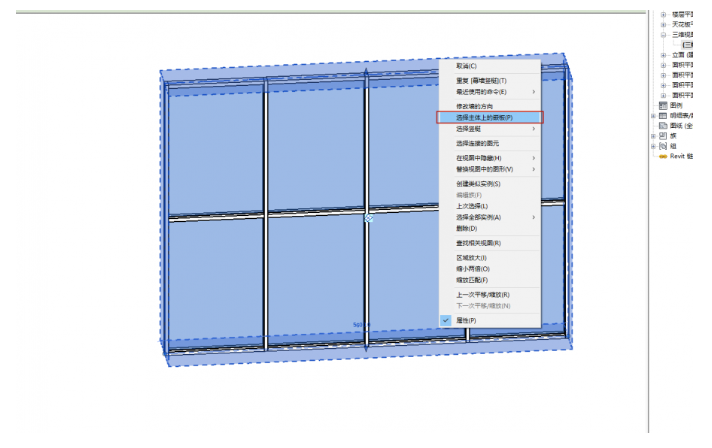

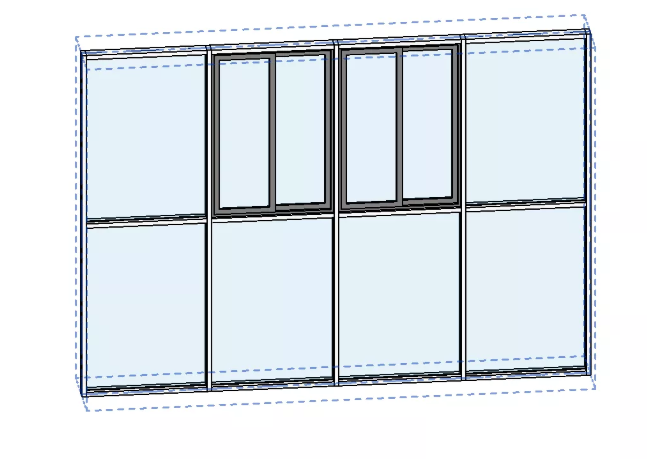

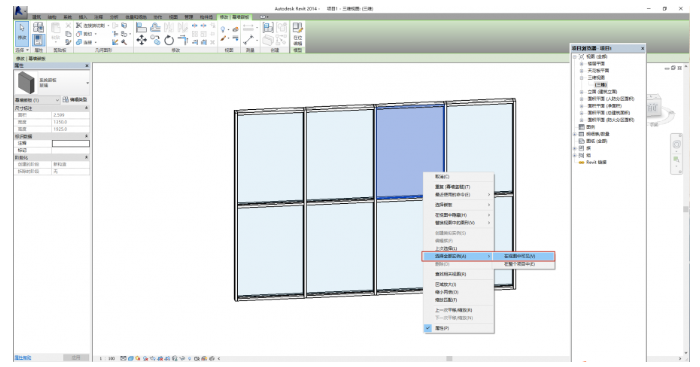

    7、按TAB键还可以选中某个嵌板替换成门或窗；

    在“编辑类型”中选择“载入”，接着选择“建筑”—“幕墙”—“门窗嵌板”；

    文章来源：Revit装饰

    在上一篇的文章中向雄安伙伴们介绍了幕墙可以做啥以及咋样做的内容。今天我们来看看桁架网格怎么做。

    我们先看两张图片：

    在Revit中用Enscape渲染的图片

    要做这种有规律的桁架网格，我们要用体量加填充图案，这样做是很方便快捷的。

    要用填充图案去填充就得用填充图案族，基于填充图案的公制常规模型，

    然后再找出桁架网格的规律，创建一个填充图案，载入项目里。

    在族里要用点生成线，线生成面的观点去做；

    我们先来创建顶部的球，先拾取一个点上的一个面，用模型线的圆在拾取的面上画个圆，这里给上半径参数，供后期进行变形调整，

    然后选择模型线的圆，创建形状，选择第二个球，这样四角的球就做好了。

    然后再来创建顶部的杆，同样的是在一个点处拾取一个面用模型线画圆，这里的这个圆也给上半径参数，选择四条线的圆，创建形状——实心形状，结果如下图，

    然后我们在创建下部的四个杆和一个球，我们先创建球，先确定一个中心点作为下部球的圆心。连接两个对角线的点，用参照线连接，然后选择点，放置到线上，Revit会拾取这条线的中心点，我们只要保证点在线上就行，

    然后我们在点的下部垂直的画一条参照线，再垂直线上放置一个点；在顶部的下方画一条参照线，从顶到这条线给参数，

    然后我们在这个点上生成一个球，同理给半径参数；将顶部4个点与下部这个点用参照线连接，同理，生成杆，给参数，

    然后在底部的下方过下部点作相互垂直的两条参照线，同理，生成杆，给参数，

    然后载入到项目里。

    在项目中新建体量，建筑——构建——内建模型——选择体量

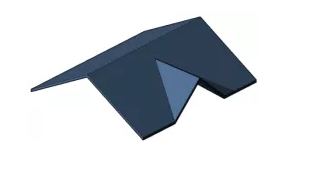

    同理用参照线创建体量，选择实心形状，选择第二个面，第一个是体

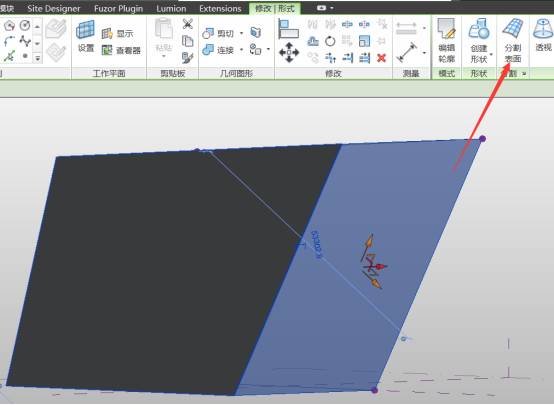

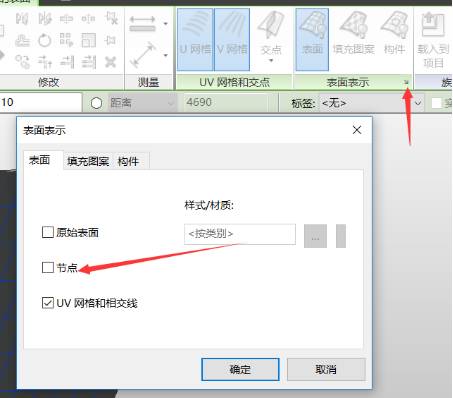

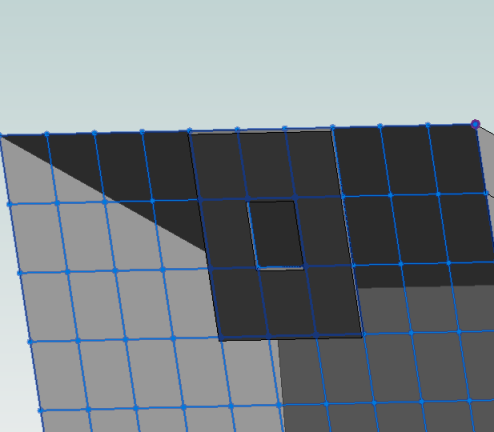

    然后选择面，分割表面，属性里面选择固定距离，否则填充图案将不会生成。

    填充图案选择矩形里面我们刚刚载入的填充图案，生成，

    但是是反的，选择填充图案，属性里有构建反转，勾选。

    最后完成体量。需要说明的是每个在族里面要付材质，把族里的材质跟出来，这样在项目里才能更方便的进行付材质。

    本节内容有点多且复杂，关键是要清楚原理。

在Revit中有好多种使用Rhino几何体的方法。最基本的方法就是简单地从Rhino中导出一个sat文件，然后导入Revit。常见的最佳方式则是通过一个概念体量族来导入。但是，产生结果可以被称为“呆傻几何”，因为一旦导入后就不能再被编辑，这在BIM环境中一点也不理想。

可用性的下一步是炸开导入的实例。Revit可能允许通过操作轴（推拉箭头）编辑体量，这取决于基几何体，但不一定总是有效。然而，从Rhino生成Revit原生元素的最好方法是使用面墙（wall-by-face），面屋顶（roof-by-face），幕墙系统（curtainsystem）或体量楼层（massfloors）这些命令。这些元素的宿主是Rhino几何体。理论上，只要基几何体更新，这些元素就可以被更新。但是经验表明，Revit并不总是能重新找到宿主元素，而我们需要生成新的元素。所以，在投入过多时间细化Revit元素前，先谨慎地测试Rhino到Revit的工作流。

在Revit中使用Rhino几何的整个过程有点像是黑魔法。通常第一次尝试导入几何会失败，而Revit没有任何为什么会失败的说明。这肯定让人非常沮丧，许多用户就此放弃。然而，当你在Rhino中生成体量时，这里有一组可供遵循的最佳实践方式，这样和Revit的整合会更加顺畅（至少不那么痛苦）。

文章来源：中建西南院数字创新设计研究中心

仅作分享交流，文章著作权归原作者所有。

本文源自微信公众号：宏建智慧建造

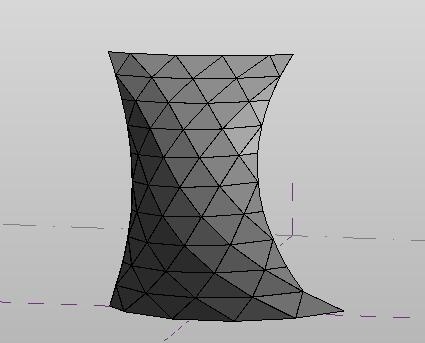

建模过程中，或多或少会遇见一些异形建筑幕墙。而幕墙嵌板要随着幕墙形状变化而变化，所以可以选择基于公制幕墙嵌板填充图案的族制作幕墙嵌板。

基于公制幕墙嵌板填充图案

1.确定点图元设置

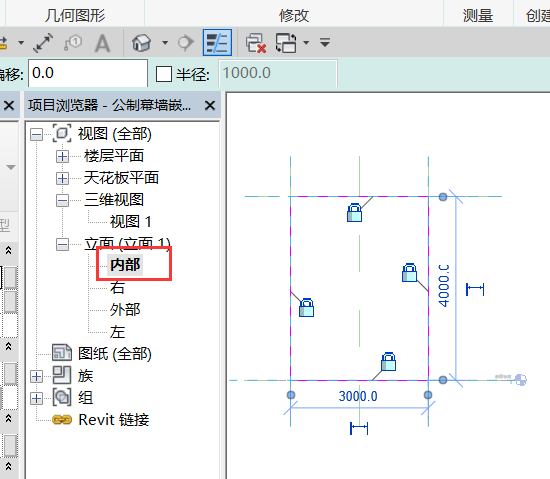

打开REVIT点击 新建 族 选择 基于公制幕墙嵌板填充图案

选择好所需要的填充图案网络

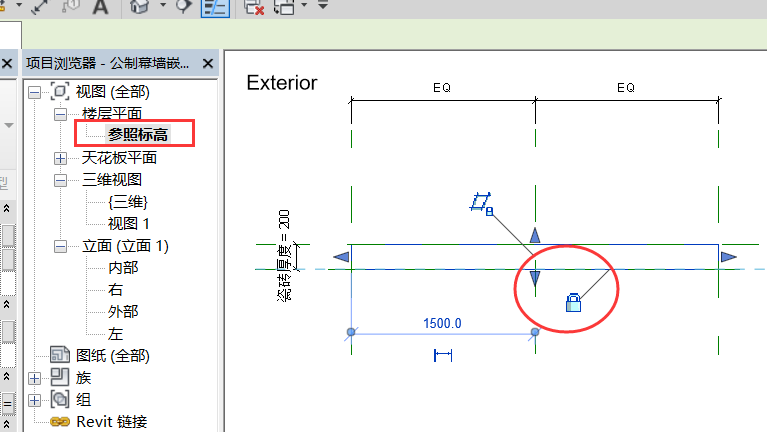

点击参照 选着 点图元 选着自适应点上放置点图元（一定要在自适应点平面上放置才可跟随自适应点一起移动）

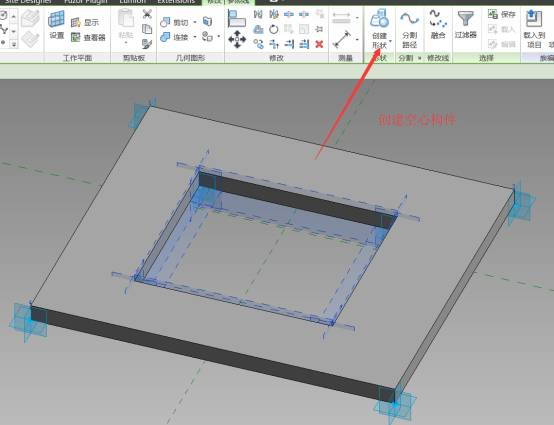

2．设置好所需要的偏移量，绘制所需形状给予尺寸标注参数。(绘制参照线，捕抓住参照点或者自适应点）

3.添加钢结构材质和表面材质。

1：鼠标移动到钢结构图形边按Tab键选着图形

2：点击关联族参数添加参数。

4，根据以上教程，形成嵌板模型

图文来源武汉瑞兴

防火窗及耐火窗已经是现代住宅项目必不可少的防火设施，可以有效的保障人们的生命财产安全，将火灾引起的损失降到最低，而防火窗及耐火窗均能有效的达到防火要求，在同样满足防火技术要求下，耐火窗或防火窗的选择将成本最优化就显得尤为重要。



一、防火窗及耐火窗介绍

1、定义

防火窗：防火窗是指用钢窗框、钢窗扇、防火玻璃组成的，能起隔离和阻止火势蔓延的窗。一般设置在防火间距不足部位的建筑外墙上的开口或天窗，建筑内的防火墙或防火隔墙上需要观察等部位以及需要防止火灾竖向蔓延的外墙开口部位。

耐火窗：耐火窗是指能够全面满足建筑外窗性能要求，具有热敏感元件自动控制关闭窗扇功能、满足其他材质C类非隔热防火窗检测要求、具有耐火完整性不低于一个小时的窗户。

2、耐火窗、防火窗的组成

耐火窗、防火窗由多种材料组合而成，包括型材（钢型材或铝型材）、防火玻璃、五金、熔断器、防火主材、密封材料及胶条等。

3、耐火窗、防火窗的分类

在解释防火窗及耐火窗分类之前需对两个耐火时限进行解释：

•耐火完整性：在标准耐火试验条件下，建筑分割构件当其一面受火时，能在一定时间内防止火焰和热气穿透或在背火面出现火焰的能力。

•耐火隔热性：在标准耐火试验条件下，建筑分割构件当其一面受火时，背火面升温不超过140度。

防火窗的分类：根据防火窗的耐火隔热性及耐火完整性的时长分为甲级防火窗、乙级防火窗、丙级防火窗，三类防火窗的具体区别如下：

丙级防火窗（耐火隔热性≥0.5h，且耐火完整性≥0.5h）

乙级防火窗（耐火隔热性≥1h，且耐火完整性≥1h）

甲级防火窗（耐火隔热性≥1.5h，且耐火完整性≥1.5h）

耐火窗的分类：根据耐火窗型材材质的不同，耐火窗可分为铝合金耐火窗、钢制耐火窗、高强度玻璃纤维聚氨酯耐火窗。

钢制耐火窗：型材为1.2mm热镀锌钢板冷精密轧折弯无焊缝一体成型。满足防火、三性、节能要求。

铝合金耐火窗：型材为铝合金，型材腔体里面加注防火主材及方钢型材，并且方钢型材形成一个整体框架系统，五金件都与方钢型材整体连接固定，玻璃卡槽也与方钢连接。

高强度玻璃纤维聚氨酯耐火窗：型材为80%玻璃纤维、20%增强型聚氨酯，挤压成型无机非金属复合材料。满足防火、三性、节能要求。

4、耐火窗与防火窗耐火时限要求

高层避难间耐火窗：规范要求只需要满足耐火完整性一小时，不需要耐火隔热性；但由于此窗是用于在住户室内空间，还需要满足三性（水密性、气密性、抗风压性）、节能K值要求。

由于规范要求，耐火窗都是用在住户室内空间（卧室、卫生间）。为了避免渗水、漏风、隔音，耐火窗要与住宅室内普通窗同样具备水密性、气密性、抗风压性。并且还需要满足节能办对于住宅室内窗户的节能要求。

甲乙级防火窗：

乙级防火窗：满足1h小时耐火极限（耐火完整性、耐火隔热性能），火灾时能自动关闭。

甲级防火窗：满足1.5h小时耐火极限（耐火完整性、耐火隔热性能），火灾时能自动关闭。

由于规范要求，防火窗都是用在住宅公共空间（外墙楼间距不够、防火墙上开洞口等），并不需要满足水密性、气密性、抗风压性；更不需要满足节能要求。且防火窗消防部分都是有强制性3C认证，型式、材质、分割、尺寸，都是有明确要求，市场上所有的防火窗都不具备三性，更不具备节能。

5、耐火窗与防火窗的防火玻璃选择

高层避难间耐火窗对玻璃选择:

单片防火玻璃：只满足耐火完整性要求的单片防火玻璃。此类玻璃具有透光、防火、隔烟、强度高、耐候性好等特点。

耐火窗玻璃配置：由于耐火窗只需要满足耐火完整性，不需要满足耐火隔热性，所以玻璃可以采用单片中空防火玻璃，室外片可采用普通钢化LOW-E玻璃，室内采用白玻单片防火玻璃，既保证外立面颜色的统一、耐火一小时要求，又满足节能K值要求。

甲乙级防火窗对玻璃选择:

灌浆复合防火玻璃

复合防火玻璃：同时满足耐火完整性、耐火隔热性要求的防火玻璃。

防火原理：火灾发生时，向火面玻璃遇高温后很快炸裂，其防火夹层相继发泡膨胀十倍左右，行程坚硬的乳白色泡状防火胶板，有效地阻断火焰，隔绝高温及有害气体。成品可磨边、打孔、改尺切割。

优点：防火性能好，既能防火又隔热；

缺点：耐候性差，通透性差，时间长了就会变黄起泡、影响通透性，且玻璃本身较重。

6、耐火窗与防火窗的区别

二、耐火窗、防火窗清单如何编制

1、预算编制前的准备工作

①确定招标（预算）范围、减少后期因招标范围变动产生的指令、补充合同等；

常规招采范围：塑钢/铝合金窗、系统窗、阳台门、单元门、大堂门、外廊门窗、耐火窗、防火窗的制作、供应、运输（含保险费）、卸货、安装及检验检测等；

零星范围：屋顶幕墙、屋面机房雨棚、门楼雨棚、开闭所/配电间门窗、物业用房门窗、楼梯间门窗、消防通道门、闭门器、限位器、防撞块等；

②图纸及部品定样情况及关键节点做法的确定，提前关注，是否有成本挖潜的可能，同时减少图纸错漏碰缺及封样材料变更；

•图纸完整性；

•材料定样情况：型材选型、玻璃选型、五金选型；

③工作交界面、做法等收集与确认,减少交接面考虑不清楚产生后补变更

2、预算前需注意事项：

• 合约执行风险管控，事先关注后续可能存在的索赔费用；

①未来可预估到的因政策、市场变动引起的价格上涨等风险的应对措施，如：合同中是否有调差条款的规定？

②未来可预估到的因项目工期进度、交付要求引起抢工等风险的应对措施，编制说明中是否有明确规定是否补偿？若有，补偿方式？

• 合同中零星工程及暂列金额，预留一定比例金额，可减小后期结算金额偏差：

①零星工程暂列金项合规性，后期下发指令变更等金额有据可依；

②暂列金比例预估：预留一定比例金额，可减小后期结算金额偏差 ；

3、工程量计算：

• 铝合金型材：工程量按照设计洞口尺寸以长度计算；（注意扣减框料及挺料的宽度）
• 玻璃：工程量按照设计图示以面积计算；（注意扣减铝合金型材宽度）
• 五金件：工程量按照设计图示以数量计算；

铝合金耐火窗五金件包括执手、传动杆、传动锁盒、锁块、滑撑、支撑、悬撑、提升快、防坠块、防风扣、防坠器、防火合页、风撑、垫块等满足耐火窗开始关闭所必需的配置。

• 防火主材：工程量根据实际填入防火主材的型材长度计入；

防火主材包括：钢型材、型材腔体内钢衬、玻纤复合材料、防火填充料、防火膨胀胶条等；

• 辅材费：工程量按照设计洞口尺寸以面积计算；

铝合金耐火窗辅材费包括角码、连接件、固定片、预埋件、防雷接地、金属胀锚螺栓、螺钉、射钉、玻璃隔垫、玻璃胶条、框胶条三道、密封胶条、阻水胶条等各类胶条、各类胶、包装胶纸、密封胶、泄水孔扣盖等的材料费用。

• 加工制作费：工程量按照设计洞口尺寸以面积计算；
• 安装费：工程量按照设计洞口尺寸以面积计算；
• 水泥砂浆塞缝：工程量按照设计洞口尺寸以长度计算；
• 成品保护及其他措施费：工程量按照设计洞口尺寸以面积计算；
• 包装及运输费：工程量按照设计洞口尺寸以面积计算；

4、综合单价分析表编制（以铝合金耐火窗为例）：



三、多方案比选

1、耐火窗、防火窗成本分析（以耐火窗为例）

2、铝合金、塑钢、钢制耐火窗与防火窗成本对比（以C0614为例）

分析：经过对比分析可知：

①防火窗及耐火窗单方对比由高至低依次分别是：铝合金耐火窗＞钢制耐火窗＞塑钢耐火窗＞防火窗；

②经过对比可知防火窗单方最低，但是由于防火规范中每户需在卫生间或卧室设置耐火窗的要求，又因防火窗达不到保温需要且不能与外墙门窗样式不能保持统一外表看起来很笨重，因此耐火窗的制作和安装是必不可少的，继而耐火窗的优化显得尤为重要。

四、耐火窗成本优化建议

通过之前的对比表格可知，影响耐火窗成本因素排序：型材＞制作安装费＞玻璃＞管理费及利润＞五金＞辅材＞其他费用，那么在耐火窗成本优化方案中首选应是对型材的优化；

塑钢耐火窗型材选型

结论：

①通过上表对比可知，塑钢耐火窗型材的表面处理方式越复杂塑钢型材的主材费就越高，所以塑钢耐火窗尽可能选择最简单的型材处理方式；



玻璃的选择

玻璃在耐火窗成本中占比约19%，根据玻璃形式：普通白玻、有色玻璃、LOW-E玻璃等；根据玻璃层数分为：单片玻璃、 双玻、三玻等。

结论:

①根据节能计算要求，玻璃尽可能选择双玻，除因保温节能或降噪等因素外，避免采用三玻两腔构造；此外玻璃厚度越低，成本越低；

②玻璃的选择：耐火窗可选择单片防火玻璃+普通白玻的组合形式；

③耐火窗尽量避免使用超白玻璃和有色玻璃。

铝合金型材结构设计

型材腔体设计为两腔、三腔或者多腔结构，腔体越多型材的保温、隔音效果越好。另外内衬钢腔体比较大，可以提高门窗的强度及稳固性能。腔体越多，使用的原料越多，价格越贵，成本增加10%~40%；

结论：优化腔体数量；

五、耐火窗及防火窗结算要点：

①核实现场型材、玻璃、五金品牌厂家；

②现场核实玻璃是否同合同签订时需钢化的位置进行了钢化，玻璃规格是否同合同签订一致；

③近期玻璃价格浮动较大，如果合同有玻璃和铝合金调价条款，要关注甲方要求的进场时间和材料的实际进场时间，是否满足调价要求，及调整金额收费准确。

六、结语

综上所述，铝合金耐火窗＞钢制耐火窗＞塑钢耐火窗＞防火窗，在均能达到项目消防验收需求时，合理范围内适配合适的方案，在功能最大化的前提下的成本优化。如何在提高产品质量、优化成本两个方向上实现最高性价比产品，是需要我们咨询人员一直努力的方向。

方案阶段

1.建设场地不能选在危险地段。
由于结构设计在建设场地的选择中一般是被动的接受方，因此，在结构方案及初步设计阶段，应特别注重对建设场地的再判别。对不利地段，应根据不利程度采取相应的技术措施。

2.山地建筑尤其需要注意总平布置。
山区建筑场地应根据地质、地形条件和使用要求, 因地制宜设置符合抗震设防要求的边坡工程; 边坡附近的建筑基础应进行抗震稳定性设计。建筑基础与土质、强风化岩质边坡应留有足够的距离, 其值应根据抗震设防烈度的高低确定, 并采取措施避免地震时地基基础破坏。
当需要在条状突出的山嘴、高耸孤立的山丘、非岩石的陡坡、河岸和边坡边缘等不利地段建造丙类及丙类以上建筑 时,除保证其在地震作用下的稳定性外, 尚应估计不利地段对设计地震动参数可能产生的放大作用, 其地震影响系数最大值应乘以增大系数。其值可根据不利地段的具体情况确定, 在1.1~1.6 范围内采用。
此条为强条; 台地边缘建筑地震力放大系数也意味着单体建筑成本的增加。实际上, 有时边坡支护的费用可能远远大于边坡上单体的费用。曾经有的方案设计单位布置总平时将 18~33层的高层布置在悬崖边缘或跨越十多米高的边坡, 这些都是对结构及地质不了解才会产生的错误。

3.是否有地下室。
高层建筑宜设地下室；对无地下室的高层建筑，应满足规范对埋置深度的要求。

4.高度问题
室内外高差是多少， 房屋高度是多少， 房屋高度有没有超限。

5.结构高宽比问题
设计规定，6、7度抗震设防烈度时， 框架- 剪力墙结构、剪力墙结构高宽比不宜超过 6。高宽比控制的目的在于对高层建筑结构刚度、整体稳定、承载能力和经济合理性（主要影响结构设计的经济性，对超高层建筑，当高宽比大于7时，结构设计难度大，费用高）的宏观控制。

6.结构设计应与建筑师密切合作优化建筑设计和结构布置。
采取必要的结构和施工措施尽量避免设置各类结构缝（伸缩缝、沉降缝、防震缝）。当必须设置时，应符合现行规范有关缝的要求，并根据建筑使用要求、结构平面和竖向布置的情况、地基情况、基础类型、结构刚度以及荷载、作用的差异、抗震要求等条件、综合考虑后确定。
各缝宜合并布置，并应按规范的规定采取可靠的构造措施和保证必要的缝宽，防止地震时发生碰撞导致破坏。结构长度大于规范时, 应设置伸缩缝, 高层建筑结构伸缩缝的最大间距: 框架结构为 55m, 剪力墙结构为 45m。

7.结构平面布置不规则问题
1）扭转不规则，规定水平力作用下位移比大于1.2；
2）凹凸不规则，平面凹进的尺寸，大于相应投影方向总尺寸的30%；
3）楼板局部不连续，楼板的尺寸和平面刚度急剧变化，例如，有效楼板宽度小于该层楼板典型宽度的50%或开洞面积大于该层楼面面积的30%，或较大的楼层错层。

8.限制结构长宽比
结构长宽比6、7度不应大于6。限制长宽比，其目的就是要在结构设计中控制长矩形平面的使用，当平面的长宽比大于3时，虽然未超过规范规定的限值，但已对抗侧力构件（如剪力墙等）的设置及楼盖结构的整体性提出了较高要求。框架抗-震墙及板柱-抗震墙结构以及框支层中，楼板的整体性对结构的协同工作影响很大，结构设计时应特别注意加强楼板的整体性及面内刚度。

9.不宜采用角部重叠的平面图形或细腰形平面图形。

10. 当楼板平面比较狭长、有较大的凹入和开洞时, 应在设计中考虑楼板削弱产生的不利影响。
楼面凹入或开洞尺寸不宜大于楼面宽度的一半; 楼板开洞总面积不宜超过楼面面积的 30%; 在扣除凹入或开洞后, 楼板在任一方向的最小净宽度不宜小于 5m, 且开洞后每一边的楼板净宽度不应小于 2m。

11.艹字形、井字形等外伸长度较大的建筑, 当中央部分楼、电梯间使楼板有较大削弱时, 应加强楼板以及连接部位墙体的构造措施, 必要时还可在外伸段凹槽处设置连接梁或连接板。

12.建筑平面不规则、凹凸多、周长必然长, 建筑及结构以及节能造价必定较建筑平面规则的高, 更不用说结构为克服平面不规则产生的造价提高。

13.结构竖向布置不规则问题
1）侧向刚度不规则，该层的侧向刚度小于相邻上一层的70%或小于其上相邻三个楼层侧向刚度平均值的80%；除顶层或出屋面小建筑外，局部收进的水平向尺寸大于相邻下一层的25%。
2）竖向抗侧力构件不连续，竖向抗侧力构件（柱、抗震墙、抗震支撑）的内力由水平转换构件（梁、桁架等）向下传递。
3）楼层承载力突变，抗侧力结构的层间受剪承载力小于相邻上一楼层的80%。

14.楼层质量沿高度宜均匀分布，楼层质量不宜大于相邻下部楼层质量的1.5倍。

15.地下室顶板覆土问题
建筑为考虑景观需要, 往往要求在地下室顶板上要求较厚的覆土考虑绿化, 而结构往往因甲方造价或用钢量的要求, 希望覆土较薄以减轻荷载, 因为地下室顶板考虑抗裂要求, 梁板的配筋都很大, 且覆土越厚,地下室底板及外墙也越在地面以下, 底板及周边侧墙承受的水压力越大。
一般情况下, 覆土0.6m 以上可植草、1.5m 以上可种树, 若地下室较大, 考虑水专业走管坡度、覆土至少 0.8~ 0.9m; 建筑总平面布置时, 消防车道大部分尽量布置在地下室顶板以外, 减少顶板承受的荷载, 以节约造价。

16.地下水位问题
在满足基础埋置深度及地下室净高的前提下, 地下室底板标高越高越好, 底板及周边侧墙承受的水压力越小, 底板及周边侧墙厚度及配筋也越小, 造价越低。

17.地下室集水坑布置
尽量布置在承台边缘、不要布置在外墙边缘, 尤其是消防电梯的集水坑, 可加大长宽、减小深度, 以利于施工,确保边坡安全。
曾经有一个工程, 消防电梯的集水坑从地下室底板再往下挖 3.2m 深, 布置于地下室外墙边缘,经建筑、结构与水专业配合后, 将集水坑移置地下室的中部, 既保证边坡安全, 又加快施工进度, 节约施工造价。

18.地下室及上部管道井布置
须注意结构柱、梁偏位问题,建筑、设备专业须确认, 以保证管道井的净尺寸; 有的工程建筑认为梁为 200 宽, 而实际地下室或上部的梁往往大于 200, 柱或混凝土大梁有向管道井内偏, 影响了管道井的尺寸, 造成后期平面调整(平面布置紧凑时往往不好调整) 或影响使用。

19.梁、柱偏位问题
注意核对建筑外立面、停车、管道井、电梯井等, 不能影响停车、管道井、电梯的使用, 部分柱外凸时, 为保证立面统一, 柱断面不能收缩。

20.地下室及架空层停车位问题
须注意柱网布置、柱尺寸大小及偏位, 停3部车至少柱净距 7.2m, 2 部车至少柱净距4.8m, 建筑轴线尺寸须注意柱子大小, 必要时柱子可布置为长方形, 要注意地下室顶有覆土及消防车道时, 柱子不可能太小。

21.地下室及上部层高问题
净高须满足建筑规范要求, 梁高1/10~1/ 15L, 跨度大、荷载大、又有裂缝要求的梁, 梁高至少1/10~1/12L, 其他部位宽扁梁可做到 1/ 15L, 但宽扁梁造价会增大; 预应力梁可做到 1/15~ 1/18L, 但须注意梁两端柱头很大, 可能影响建筑的平面布置, 比如影响走道宽度布置等。
净高须考虑设备走管问题, 一般空调管至少 0.45m, 电桥架至少0.15m, 喷淋至少0.10m; 当梁较高时可考虑穿梁, 穿梁洞口结构有相应的位置与尺寸的要求, 需要建筑、结构、设备各专业配合; 梁开洞问题:洞口大小< = 1/3 h 梁高, 尽量布置在梁高中部, 梁剪力最小的部位即梁 1/3 跨度位置。

22.剪力墙开洞问题
建筑开的门洞或窗户及设备的穿墙洞口都爱沿着柱角或墙角, 结构则要求洞口不能影响到剪力墙暗柱、端柱、翼墙等主要受力构件, 洞口上下对齐, 建筑与设备需要了解在柱或剪力墙拐角外边缘算起 300 范围内为剪力墙约束边缘构件或构造边缘构件, 是高层结构的竖向主要受力构件, 不能破坏。

23.柱的问题
注意尽量避免短柱, 例柱边尽量不布置门窗, 否则常为短柱, 短柱柱箍筋须全长加密, 造价提高且抗震不利。

24.楼梯净高问题
尤其地下室、商场层、顶层等注意核对,特别三、四跑梯, 建筑设计此部分时须注意核对剖面并与结构核对梯梁跨度、高度, 必要时可要求结构调整梯梁位置或要求做折板梯；
半层处梯梁须注意核对: 与建筑立面是否矛盾, 有的建筑立面窗户全对齐与半层处梯梁布置矛盾; 若梯梁外有幕墙等,须注意梯梁内退; 有些楼梯半层梯平台板在房屋内部, 半层处梯梁须注意核对: 与半平台处消火栓、配电箱内嵌布置是否矛盾。

25.屋顶栏板、女儿墙问题
建筑物大屋面以上仅靠悬臂受力的女儿墙高度不应超过 3m, 不应采用砌体的女儿墙, 应采用钢筋混凝土女儿墙。悬臂受力的女儿墙高度大于 1.8m 栏板已至少15cm, 不太经济, 建议加斜撑或构架以受力合理且降低造价。

26. 弧形墙、悬挑加悬挑梁不利, 墙体易开裂。

27.是否有较大跨度。

28. 是否有较大的荷载。

29.确定设防烈度、设防类别。

30. 结构体系选型、楼盖选型。

31. 确定抗震等级、确定嵌固部位。

32.建模试算看看参数，而不是拍脑袋决定。

画图之前

1）楼梯、错层是否有和常规项目异同之处，楼梯间的梁是否碰头。楼梯间休息平台下面的净高是否满足要求。
2）是否有幕墙，是否有特殊造型需要结构处理和避让。
3）电梯井净宽是否达到极限，梁柱均不能偏里。
4）电梯机房净高是否影响屋面梁。
5）上层剪力墙是否落地，是否影响了地下室车库道路或者出口。
7）基础是否有软弱下卧层，桩型选择是否和甲方沟通。
8）是否有层高太小，柱子太大形成的短柱。
9）特殊的梁标高需要降低的，应注意。
10）角柱是否点上。
11）一二级框架角柱应全高加密。
12）节点核心区验算。
13）雨棚、空调板、天沟、飘窗的梁的地方，要增加抗扭钢筋。
14）构造柱是否画上。
15） 特殊地方是否加强，楼板开洞等等。
16）后浇带是否考虑。

画图

1）首先做好模板之后套在建筑图上看一遍，梁的位置是否影响下一层的观感，有没有在下一层填充墙的顶端（墙是不是顶到板），板开洞位置是否和建筑一致，柱子、墙上下截面是否对齐，和建筑的偏心是否一致。
2）总说明内容要改完全，考过来的层高表，说明等信息要过一遍核对改全，增加这次需要的比如吊筋说明，构造柱说明等。
3）画节点大样的时候，建筑可能不了解结构布置，自己要结合结构主体的梁柱，看是否能实现，复杂地方看怎么实现更好，有的需要返提给建筑。
4）注意pkpm计算结果中的轴压比，接近限制时，应在画图时人为加强。
5）外围框架梁未到窗顶时，注意是否留够180mm过梁高度。
6）降板降梁的位置，标高。
7）大样节点图，得对好。
8）地基处理方式是否正确。
9）结构对楼梯是否碰头最好也顺便检查下，建筑结构主动配合，可以减少很多工作量。
10）注意各个构件的标高。

建模之前

1）洞是否超限。
2）体型是否超限。
3）外围窗户留给结构梁的高度。
4）楼面荷载是否确定电梯机房是否7.0 屋面是否为上人屋面。
5）地震作用和场地类别 抗震等级是否匹配 。
6）楼层净高要求对梁高影响。
7）出屋面电梯间是否体量太小，有没有从上到下的不贯通的柱子 。
8）建模之前是否考虑建筑超长是否需要加伸缩缝，伸缩缝宽度还应满足抗震缝的要求，抗震设防烈度、设防类别、结构形式、房屋建筑高度确定建筑抗震等级。
9）建模前需要和建筑碰下需要降板区域的降板高度。
10）要求建筑确定填充墙体的位置、材料。
11）还有一定要看地勘，参数保证正确。
12）跟建筑要地面做法，自己计算楼面恒载，梁上荷载开洞的和不开洞的区别对待。
13）合理选择首层高度，复杂造型提前沟通。
14）建模前梁柱墙布置和建筑沟通好。
15）屋顶是否有水箱。
16）有浴缸，坐厕的卫生间，活载取4.0的。
17）基本风压，风压是否需要放大1.1。
18）是否有空调机房及消防水池。
19） 女儿墙高度为多少。
20）外墙是否有特殊做法如外挂大理石，玻璃幕墙等。
21）是否有电梯，以及电梯的净尺寸和电梯基坑的深度。
22） 造型与结构是否有矛盾冲突的地方。

建模

1）先设置好本层信息，自动计算板重的朋友，在计算之前一定要检查下，是否点了自动计算板重。
2）要注意剪力墙两侧不能同时开洞，遇到此类情况时，要与建筑协商修改。常见于：楼梯间剪力墙一侧为楼梯，一侧楼板开风井洞；剪力墙两侧楼板均开风井洞；外侧剪力墙兼挡墙时内侧楼板开风井洞。实在无法调整的情况下，如果楼梯间剪力墙两边均无楼板拉结时，将楼梯斜板钢筋锚入剪力墙，作为平面外支撑。
3）模型调整过程中有梁的删减之类的操作，记得重新把板厚和板恒活荷载过一遍，有时候会忘。
4）特别注意降标高的地方次梁的高度要保证两侧能搭住。
5）板标高错的不大的按同一标准层建，相差大的按两个标准层建。
6）一般我们建模的时候，拿的都是方案图，所以等全套建筑图出来的时候，要和模型对一下，如果建筑变动比较大的，一定要核算下，不能乱拍脑袋。
7）在计算板配筋的时候，板的信息读取的是pmcad里面的 ，而我们一般修改楼层的混凝土等级的时候都是在多塔立面立面，尤其是高层需要注意在多塔里修改时，算板的时候看看是否和设计一样。
8）卫生间的恒载为楼面恒载，活载为4.0。
9）楼梯恒载为8，活载为3.5。
10）走廊及门厅是采用3.5还是2.5。
11） 阳台是采用3.5（可能出现人员密集）还是2.5（普通阳台）。
12）特殊房间的荷载查荷载规范以及技术措施。
13）房间较大，以后是否会隔墙。
14）墙的偏心是否影响梁的布置。
15）水箱间的尺寸及重量。
16）空调机房的设备及布置位置。
17）消防水池的水位高度以及需要的层高。
18）通风管道等的净高要求。
19）造型荷载的布置及调整。

出图之前

1）图框是否和建筑统一出图编号、出图日期，对于不同绘图比例的图是否标注出现了错误。
2）序号是否排对，图纸说明是否为最新的。
3）每张图纸的的专项说明是否正确，是否有不是针对本项目的说明。
4）女儿墙、天沟、电梯吊钩、雨棚、屋面上人孔、水池、空调板、局部次梁定位、是否有遗漏定位。
5）屋顶是否有多余的次梁。
6）出图前和建筑轴号核对。
7）出图纸之前，我都会把建筑图落在结构图上一一校对，每一层都要校对，柱子，墙梁偏心什么的。
8）出图前，一定要看字体是否都显示正常！
9）出图前，再次确定建筑还有没有地方修改了没有通知结构，设备开动是否改变了，特别是地下室的风井洞。

1、三维斜屋顶

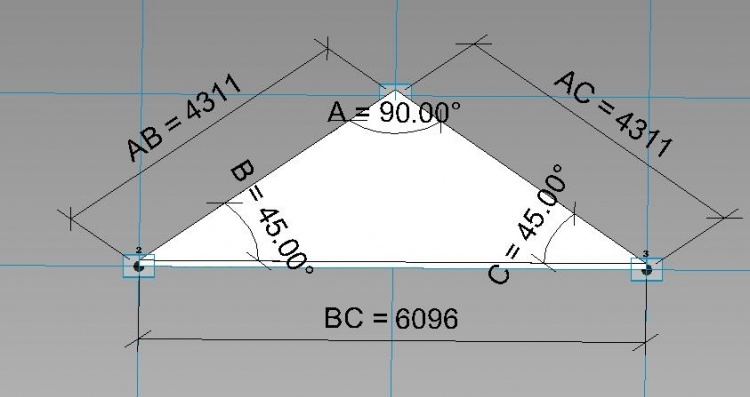

问题：某屋顶（如图1）具有三维斜度，也就是说并不是相对于一个面倾斜，这时如果用”拉伸屋顶”来做，找不准定位的立面，应该如何创建此类屋顶呢？

图-1

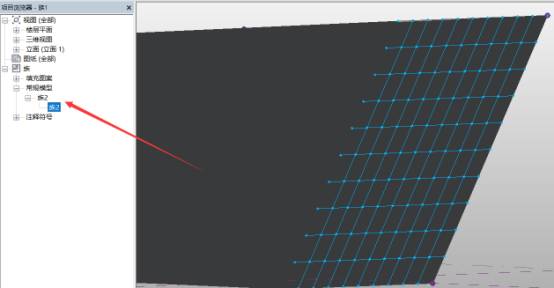

用“迹线屋顶三点成面”命令，并取消定义坡度完成创建；找到坡屋顶上任意的三点标高，利用修改子图元命令编辑屋顶；利用放置体量命令将体量放置在创建好的屋顶上，再利用面屋顶命令生成屋顶；最后用空心体量（内建屋顶体量）剪切出自己所需要的形状。

2、屋顶上的工字钢梁

问题：屋顶上的梁位于屋顶的下面，由于屋顶具有空间斜度，梁不好放置上去，该如何创建此钢梁？

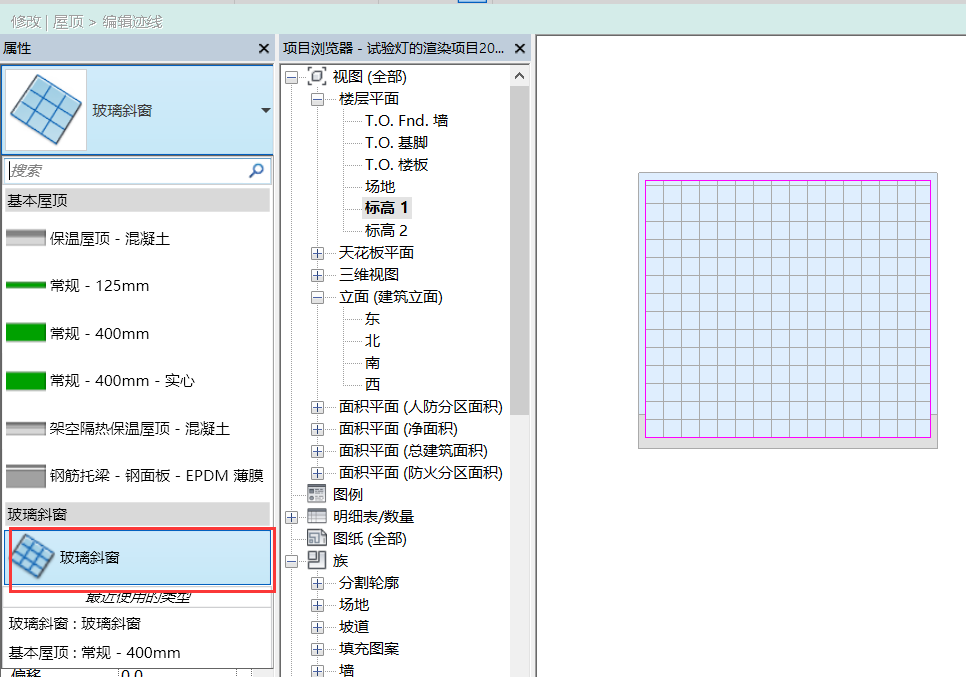

复制一个屋顶后把它变成玻璃斜窗，然后设置玻璃斜窗的类型属性把幕墙嵌板设置为“空系统嵌板：空”，这样在三维上就会只显示竖挺，最后再把竖挺替换为所需要的就可以了，完成如（图-2）所示。

图-2

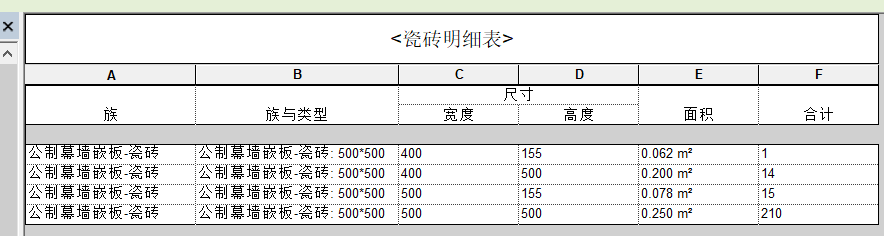

Revit排砖怎么画？
本文就介绍了在Revit中快速排砖的操作方法，还不了解的朋友就跟着小编学习一下吧，希望对你们有所帮助。

1、 在墙中建一个实体体量

2、 选中体量，制作幕墙系统，注意修改幕墙属性，这里我们为了节省时间就不更改名字

3、 将效果改为真实 着色即可查看

上面就是小编为大家分享的在Revit中快速排砖的操作方法，一起来学习学习吧。相信是可以帮助到一些新用户的。

连接幕墙嵌板

若要合并幕墙中的嵌板，请删除幕墙网格线段。

1. 创建带网格的幕墙。

2. 选择幕墙网格。

3. 单击“修改 | 幕墙网格”选项卡 “幕墙网格”面板 “添加/删除线段”。

4. 单击幕墙网格线段以删除该线段。

   删除线段时，相邻嵌板连接在一起。

5. 在绘图区域中的空白处单击。

分割幕墙嵌板

在幕墙中，将分段添加到现有的幕墙网格来分割嵌板以创建多个嵌板。

1. 选择幕墙网格。

2. 单击“修改 | 幕墙网格”选项卡 “幕墙网格”面板 “添加/删除线段”。

3. 单击虚线段以恢复幕墙网格线段。

   虚线表示先前删除的线段。 连接嵌板恢复到其未连接时的状态。

如果现有幕墙网格在需要的位置不包含轴线，可以修改网格布局。

 一、楼承板

又称钢承板、建筑压型钢板，采用镀锌钢板经辊压冷弯成型，其截面成V型、U型、梯形或类似这几种形状的波形，主要用作永久性模板，也可被选为其他用途。

在使用阶段楼承板作为混凝土楼板的受拉钢筋，也提高了楼板的刚度，节省了钢筋和混凝土的用量。

压型板表面压纹使楼承板与混凝土之间产生最大的结合力，使二者形成整体，配以加劲肋，使楼承板系统具有高强承载力。

压型钢板组合板(楼承板,钢承板)是一种十分合理的结构形式，它能够按其各组成部件所处的位置和特点，充分发挥钢材抗拉和混凝土抗压性能好的优点，并具有良好的抗震性能、施工性能。这种结构目前被广泛应用于国内外多高层建筑中。

楼承板和普通钢筋混凝土楼板对比

1. 楼承板可作为现浇混凝土的永久模版，省掉了施工中安装和拆除模板的工序；

2. 楼承板安装好之后可以作为施工平台使用，同时由于不必使用临时支撑，也不影响下一层施工平面的工作；

3. 楼承板可作为楼板的底筋使用，减少了安装板筋的工作量；

4. 根据压型板刚才的不同界面形状，最多可以减少30%的楼板混凝土用量，减少楼板自重又可以相应的减少梁、柱和基础的尺寸，提高了结构的整体性能；

二、工型钢

称钢梁，是截面为工字形的长条钢材。其规格以腰高（h）*腿宽（b）*腰厚（d）的毫米数表示，如“工160*88*6”，即表示腰高160毫米，腿宽88毫米，腰厚6毫米的工型钢。工字钢分普通工字钢、轻型工字钢和H型钢三种。

普通工型钢和轻型工型钢的翼缘由根部向边上逐渐变薄的，有一定角度。由于它们截面尺寸相对较高、较窄，故对截面两个主袖的惯性矩相差较大，因此，一般仅用于在腹板平面内受弯的构件或将其组成格构式受力构件。对轴心受压构件或在垂直于腹板平面还有弯曲的构件均不采用，这是其在应用范围上有着很大的局限。

工字钢广泛用于各种建筑结构、桥梁、车辆、支架、机械等。

三、C型钢

都是经热卷板冷弯加工，由C型钢成型机自动加工而成的。

壁薄自重轻，截面性能优良，强度高，与传统槽钢相比，同等强度可节约材料30%。

C型钢檩条按高度不同分为80、100、120、140、160五种规格，长度可以根据工程设计而确定，但考虑到运输和安装等条件，全长一般不超过12米。

C型钢广泛应用于钢结构建筑的檩条，墙梁，也可自行组合成轻量型屋架、托架等建筑构件。此外，还可用于机械轻工制造中的柱、梁和臂等。

四、H型钢

是由工字型钢优化发展而成的一种断面力学性能更为优良的经济型断面钢材尤其断面与英文字母“H”相同而得名。H型钢分为、宽翼缘型钢（HW）、中翼缘H型钢(HM)、窄翼缘H型钢（HN）、薄壁H钢（HT）、H型钢（HU）。

H型钢是一种新型经济建筑用钢。H型钢截面形状经济合理，力学性能好，轧制时截面上各点延伸较均匀、内应力小，与普通工字钢比较，具有截面模数大、重量轻、节省金属的优点，可使建筑结构减轻30-40%；又因其腿内外侧平行，腿端是直角，拼装组合成构件，可节约焊接、铆接工作量达25%。常用于承载能力大、截面稳定性好的大型建筑中的支架、基础桩等。

H型钢的优点

（1）翼缘宽，侧向刚度大。抗弯能力强。

（2）翼缘两表面相互平行使得连接、加工、安装简便。

（3）与焊摄工字钢相比，成本低，精度高，残余应力小，无需昂贵的焊接材料和焊缝检测，节约钢结构制作成本30%左右。

（4）相同截面负荷下．热轧H钢结构比传统钢结构重量减轻15%-20%。

（5）与砼（tong）结构相比，热轧H钢结构可增大6%的使用面积，而结构自重减轻20%一30%，减少结构设计内力。

（6）H型钢可加工成T型钢，蜂窝梁可经组合形成各种截面形式，极大满足工程设计与制作需求。

五、工字钢 HW HM HN H型钢的区别

工字钢翼缘是变截面靠腹板部厚,外部薄；H型钢的翼缘是等截面，HW、HM、HN、H是H型钢的通称,H型钢是焊制；HW HM HN是热轧，HW 是H型钢高度和翼缘宽度基本相等主要用于钢筋砼框架结构柱中钢芯柱,也称劲性钢柱；在钢结构中主要用于柱。

HM 是H型钢高度和翼缘宽度比例大致为1.33~~1.75，主要在钢结构中:用做钢框架柱在承受动力荷载的框架结构中用做框架梁；例如:设备平台。

HN是H型钢高度和翼缘宽度比例大于等于2，主要用于梁；工字钢的用用途相当于HN型钢;

1、工字型钢不论是普通型还是轻型的，由于截面尺寸均相对较高、较窄，故对截面两个主袖的惯性矩相差较大，因此，一般仅能直接用于在其腹板平面内受弯的构件或将其组成格构式受力构件。对轴心受压构件或在垂直于腹板平面还有弯曲的构件均不宜采用，这就使其在应用范围上有着很大的局限。

2、 h型钢属于高效经济裁面型材(其它还有冷弯薄壁型钢、压型钢板等)由于截面形状合理，它们能使钢材更高地发挥效能，提高承裁能力。不同于普通工字型的是h型钢的翼缘进行了加宽，且内、外表面通常是平行的，这样可便于用高强度螺桂和其他构件连接。其尺寸构成合理系列，型号齐全，便于设计选用。

3、h型钢的翼缘都是等厚度的，有轧制截面，也有由3块板焊接组成的组合截面。工字钢都是轧制截面，由于生产工艺差，翼缘内边有1：10坡度。H型钢的轧制不同于普通工字钢仅用一套水平轧辊，由于其翼缘较宽且无斜度(或斜度很小)，故须增设一组立式轧辊同时进行辊轧，因此，其轧制工艺和设备都比普通轧机复杂。国内可生产的最大轧制h型钢高度为800mm，超过了只能是焊接组合截面。

六、方管

方管是一种空心方形的截面轻型薄壁钢管，也称为钢制冷弯型材。它是以Q235热轧或冷轧带钢或卷板为母材经冷弯曲加工成型后再经高频焊接制成的方形截面形状尺寸的型钢。热轧特厚壁方管除壁厚增厚外情况,其角部尺寸和边部平直度均达到甚至超过电阻焊冷成型方管的水平。综合力学性能好，焊接性，冷，热加工性能和耐腐蚀性能均好，具有良好的低温韧性。

方管的性能

1.塑性  塑性是指金属材料在载荷作用下，产生塑性变形（永久变形）而不破坏的能力。

2.硬度  硬度是衡量金属材料软硬程度的指针。目前生产中测定硬度方法最常用的是压入硬度法，它是用一定几何形状的压头在一定载荷下压入被测试的金属材料表面，根据被压入程度来测定其硬度值。

常用的方法有布氏硬度（HB）、洛氏硬度（HRA、HRB、HRC）和维氏硬度（HV）等方法。

3.疲劳  前面所讨论的强度、塑性、硬度都是金属在静载荷作用下的机械性能指针。实际上，许多机器零件都是在循环载荷下工作的，在这种条件下零件会产生疲劳。

4.冲击韧性  以很大速度作用于机件上的载荷称为冲击载荷，金属在冲击载荷作用下抵抗破坏的能力叫做冲击韧性。

5.强度  强度是指金属材料在静荷作用下抵抗破坏（过量塑性变形或断裂）的性能。由于载荷的作用方式有拉伸、压缩、弯曲、剪切等形式，所以强度也分为抗拉强度、抗压强度、抗弯强度、抗剪强度等。各种强度间常有一定的联系，使用中一般较多以抗拉强度作为最基本的强度指针。

方管的用途有建筑，机械制造，钢铁建设等项目， 造船，太阳能发电支架，钢结构工程，电力工程，电厂，农业和化学机械，玻璃幕墙，汽车底盘，机场,锅炉建造，高速路栏杆，房屋建筑，压力容器，石油储罐，桥梁，电站设备，起重运输机械及其他较高载荷的焊接结构件等。

七、圆管

两端开口并具有中空同心圆断面，其长度与周边之比较大的钢材。圆管的规格用外形尺寸(如外径或边长)和内径及壁厚表示，其尺寸范围很广，从直径很小的毛细管到直径达数米的大圆钢管。

圆管可用于管道、热工设备、机械工业、石油地质钻探、容器、化学工业和特殊用途。常用结构圆钢根据规格大小用途不同，小的用于装饰构件、拼装屋架、支撑构件、网架及管桁架等，大的可用于重钢厂房钢管混凝土钢柱、大型体育场管桁架等；圆钢另一主要用途是工艺管道，但一般有特殊的材质和防腐要求。



Revit如何创建驳接爪嵌板?在驳接爪族中，选中驳接爪的爪子和杆通过点击可见，添加参数。按照如此，分别创建右上、右下、左上、左下类型参数。

再将每个参数改为实例参数，这样我们族载入到嵌板中时，我们可以对驳接爪进行控制。通过编辑族修改，修改完之后会出现默认。

新建一个族选择公制幕墙嵌板进行绘制。给定一个参照平面，进行标准并赋予一个参数为偏移。

进入立面视图，利用拉伸工具绘制嵌板并锁定，将子类别修改为嵌板。添加一个材质参数，完成拉伸。

进入到平面视图将我们的拉伸的上端与我们绘制的偏移参照线对齐并锁定。给嵌板添加注释并添加嵌板厚度参数。修改参数嵌板厚度为20，偏移为10，载入我们的驳接爪族。利用对齐工具修改位置并锁定。选择驳接爪族，点击编辑类型再玻璃厚度后面的小按钮将嵌板厚度关联参数。

这样驳接爪的玻璃厚度参数就跟嵌板厚度关联在一起了。

进入立面视图，点击驳接爪进行编辑族，在驳接爪的前里面中，选择中间的参照线将其改为强参照。这样在嵌板族绘制中就可以将驳接爪进行中心锁定。

利用镜像工具和复制工具将其他3个角落的驳接爪补齐，要注意对驳接爪进行立面和平面的参照面锁定。选择驳接爪，在属性面板中只勾选右下，其他驳接爪也如此操作。这样当多个驳接爪嵌板在一起时驳接爪就不会重叠。

随着建设科技的发展，超高层的应用越来越广泛，然而由于建设超高层建筑的难度较大，在实际施工中有诸多难点须解决。

工程难点

施工顺序

（1）超高层施工时，应按先塔楼后裙楼的顺序施工，施工方法选择须结合场地平面布置考虑。

（2）合理划分流水段，如采用劲性钢骨柱，普通现浇楼板的框筒或框剪结构可按标准层结构进行统一分段，施工时可同时逐层进行楼板与剪力墙施工；布置核心筒的建筑在划分流水段时须“先核心，后外围”，以确保结构安全。

垂直设计

（1）如考虑建筑整体使用空间广阔，可以采取“单核”模式，将电梯、楼梯、设备间等服务用房在平面中央集中，提高建筑内部的通畅感。

（2）如建筑内部设计普遍采用智能化，建筑内部复杂程度增加，将占用更多的设备空间及其他配套设施，同时为避免后期装修、运维等增加更多的内部配件，可采取“多核”模式，分散配置，在满足建筑设备使用的基础上，增加可调节性。

电梯布置

（1）电梯在超高层建筑中发挥的作用远大于一般建筑，且关乎使用安全与居住体验。由于电梯的增加或改型在建筑竣工后难以实现，故须在设计阶段做好把控，结合核心筒的位置考虑电梯布置。

（2）应加强局部电梯的综合运用，采用微机电梯控制系统，增加多部电梯之间的协调效果，避免不必要的空梯运行，提高运送效率与运输能力。

塔吊选型

根据现场平面布置与构件的截面尺寸合理配置塔吊，确定构件分节，明确分节后构件数量（即吊次）对进度的影响；分节后的焊接成本增量；考虑现场运输供应能力与成本。此外，还须分析高空吊装超重构件时的容绳量，做好吊重分配，提升吊装效率。

混凝土泵送

（1）由于超高层建筑所需混凝土量大，强度高，泵送距离长，泵送时间久，故须控制高强度等级混凝土水灰比，逐车检测坍落度、扩展度、入模温度，减少裂缝的产生。

（2）泵送时应选择料斗容量小但输送压力大的泵车，缩短混凝土在泵管经过的时间，且应根据层高合理选择承压泵管。

（3）适当添加外加剂，通过控制外加剂的含量，在不影响混凝土浇筑与强度等级的前提下，尽量提高其流动性。

管道施工

（1）垂直管道配管前须精密，避免因超高层建筑层数多导致逐层累计误差过大。

（2）由于超高层建筑的施工难度大，不同管道承压能力不同，管道系统试压冲洗应分层分系统进行。

（3）应分两次进行消防喷淋支管的安装，分别为吊顶施工前与装饰吊顶龙骨时穿插安装。

（4）各管道安装完成后，须再次复核安装位置、安装标高、构件连接等是否，验证无误后方可配管。

注意要点

01施工部署

1.施工顺序

施工顺序上，应该采用先塔楼后裙楼的安排，在场地狭小的前提下，为了便于平面布置，裙楼地下室宜采用逆作法施工。

流水分段上，对于劲性钢骨柱、普通现浇楼板的框筒或框剪结构，楼板与剪力墙同时逐层施工，所以可以按标准层结构统一整体分段，对于核心筒剪力墙-外钢柱组合楼板的框剪结构，应按先核心筒，后外框的顺序组织流水施工，各分项工程的先后顺序为：核心筒劲性钢柱→核心筒剪力墙→筒外钢柱→钢框架梁→楼板施工，每个工序相差3层。

2.电梯布置

施工电梯布置上，超高层项目交叉作业较多，主体、砌筑、装修会同时施工，所以电梯需求量较大，虽核心筒内不是必须布置直达核心筒作业面的电梯，但如果全部布置在建筑物外侧的话，又会影响幕墙施工进度，所以最好是建筑内外同时布置，并以高区、低区或停层区分。电梯宜从地下室生根，可以解决电梯减震器的高度影响，便于上下料，但是应做好未封闭地下室的排水工作。

另外，不管采用何种部署，核心筒内的楼梯必须逐层跟上，作为消防通道保持畅通。

3.塔吊选型

塔吊选型上，钢构件的截面尺寸和结构布置为关键控制因素，欲选塔吊先确定构件分节，构件分节考虑3点。

（1）分节后的构件数量（即吊次）对工期的影响或与其他工艺时间的匹配。

（2）分节后的焊接量对钢结构安装带来的成本增加。

（3）运输车辆的长度限制和场内场地限制。

在这些问题确定后，可初步选择塔吊型号，另外必须考虑在塔吊位于高空吊装超重构件时的容绳量问题，容绳量的不足导致塔吊不能在高倍率的状态下工作，会严重影响吊重。

02混凝土施工

1、核心筒超厚墙体高强度等级混凝土裂缝控制

（1）合适的水灰比控制裂缝。

（2）适当的外加剂保证泵送，逐车检测坍落度、扩展度、入模温度。

（3）养护过程注意保温，建议采用导热系数低的木模。

2、超高层泵送混凝土

泵车选择料斗容量小但输送压力大的型号；泵管选择专用高压泵管，为了节约成本，低层施工时可不投入高压泵管，只采用普通泵管，待输送高度达到一定高度时，再用高压泵管替换；截止阀布置在正负零位置，防回流冲击弯头每30层布置一次。

3、高性能混凝土对泵送性能及外加剂如何控制

坍落度、扩展度为考量混凝土流动性、和易性的指标，个人认为坍落度应在220mm以上，扩展度应该在600mm以上。外加剂为适量减水剂，宗旨为提高流动性。

4、钢管混凝土浇筑方案选择

钢管混凝土分压力注浆和塔吊吊浇两种方案，压力注浆施工工艺复杂，但是浇筑速度较快，且能保证质量，适合截面较小、根数较多的项目采用；塔吊吊料斗，施工简单，但是危险性较大，质量难以保证，占用塔吊，适合单根截面较大且根数较少的情况。总体来讲，采用压力注浆还是要优越一点。

03模板及支撑体系

1、铝模使用的优缺点、应注意的事项以及劳务承包方式等

优点：施工速度快、成型质量好、周转次数多、损耗低、支撑体系简单。

缺点，一次性投入大、不适合高强度等级混凝土的保温养护裂缝控制。

铝模适合在标准层结构简单、标高变化不大、特殊功能房间少的情况下使用，采用专业队伍单独分包的方式。

2、爬模施工过程中的注意要点及承包方式

防高空落物为重中之重，其他的注意要点包括：操作平台的设计及安全性考虑、爬升装置的维修保养、爬轨防变形及数量上的富余量考虑、变截面爬升或倾斜爬升时的爬锥位置计算、爬锥的预埋及挂座的拆除。

承包方式采用主体劳务施工，爬模厂家技术指导。

04钢结构

1、钢结构复杂构件深化设计、钢筋与钢结构连接节点的优化方案、水平钢结构与混凝土核心筒连接节点优化方案

钢结构复杂构件的深化设计除考虑分节重量、安装标高、吊装措施、焊接措施、栓钉及防腐涂装由厂内施工或现场施工等问题之外，主要应考虑钢筋与构件交叉的问题及箍筋绑扎的简化问题，在设计方同意的前提下可采用以下几种方式进行节点处理：设置穿筋孔使钢筋通过，焊接套筒或连接钢板与受力钢筋形成连接，在构件上焊接带孔的钢板与非受力钢筋形成不需施焊的挂钩连接。

2、混凝土核心筒与外框钢柱之间的变形差控制要点

对于确实有必要进行变形差控制的项目，应预先模拟计算变形量，然后在施工过程中，通过实际测量来验证预测数值的有效性，并对后期的施工做出适量调整。需要注意的问题是，结构竖向变形量在高度上不是均匀分布的。

3、伸臂桁架及环臂桁架施工工艺及控制要点

适当位置的起拱，从下到上、从固定端到非固定端的分片施工顺序，能起到支撑作用的结构跟进，能减少焊接应力并选择合理焊接顺序及工艺，确定临时支撑结构的卸载时间，保证空间定位测量的准确性。

4、钢板墙施工控制要点

钢板墙的吊装、垂直度控制为施工控制要点。由于钢板墙的阻断效果，使墙体模板对拉丝杆的精确定位及墙体箍筋施工都产生了一定困难。

05其他事项

1、超高层如何控制测量误差，测量仪器的配置要求

根据施工经验，超高层的测量施工工作并不难，首先应保证施测平台，随楼层墙体同时施工的楼梯休息平台是很好的选择。配备垂准仪（控制点的竖向传递）、经纬仪（楼层控制线的施测）、全站仪（外框钢结构的施测）、水准仪（标高控制），各仪器精度没有特殊要求，与普通高层施工一致。值得注意的是，由于GPS不能提供高精度及稳定性，所以不建议采用。

2、冷凝水设计

（1）最好采用上、中、下3个独立的循环水体系，因为混凝土内部温度会因深度不同而不同，且峰值区会逐渐上移，所以这样更加便于根据实测的混凝土内部温度，来控制各层的循环水量，控制内部温差。

（2）如果采用S形支管的话，进出水口应该具有互相转换的功能，即由于循环水带来的热量转移效果，应该在下部混凝土温度高时，采用低位入水口，上部混凝土高时，采用高位入水口，才有利于减小混凝土内部温差。

新技术应用

多吊机廻转平台

应用案例：成都绿地中心

该平台由支撑顶升系统、廻转驱动系统、钢桁架平台系统和塔机组成。塔机置于廻转平台系统上，依托平台廻转驱动系统可进行360°圆周移位，实现塔机吊装范围对超高层建筑的360°全覆盖，并可根据吊装需求选择大小级配的塔机进行合理配置，充分利用每台塔机的工作性能，节省30%~40%的费用支出。平台支撑顶升系统为微凸支点形式，依托平台可以实现多塔机整体、连续、快速、安全顶升，简化各塔机附着、爬升工艺，每层可节省约20%的工期。

微凸支点智能控制顶升模架

应用案例：武汉中心（438m）、深圳华润总部大楼（400m）、北京中国尊项目（528m）项目

智能顶升钢平台体系由钢框架、支撑与顶升、挂架、模板和附属设施五大系统组成，总用钢量约2300t，最重构件逾41t，解决了超高层塔楼核心筒施工中常见的墙体内收、吊装需求空间大、安全要求高等施工难题，实现了模板、操作架、材料、机具同步顶升。该模架支点布置灵活、承载力大、适应性强、封闭性好、施工速度快。



可以将幕墙嵌板修改为任意墙类型。

选择一个嵌板，然后在“类型选择器”中选择一种墙类型。 不能使用拖曳控制柄或嵌板属性来明确控制嵌板的尺寸；可通过修改幕墙调整嵌板尺寸。

修改墙嵌板的定位线，也将改变它放置在幕墙中的方式。

具有砖石墙嵌板类型的幕墙

作为嵌板或墙录入明细表

要控制墙在明细表中是用作幕墙嵌板还是墙，请选择嵌板，在“类型选择器”上将其类型修改为另一种墙类型，然后修改“分类方式”的值。

在墙嵌板中添加附属件

可将附属件（例如窗）添加到墙嵌板；附属件的位置相对于整个幕墙。 如果通过移动幕墙网格来调整墙嵌板的尺寸，则附属件不会随嵌板移动。它的位置相对于幕墙保持不变。

砖石幕墙嵌板中的附属件

使用幕墙网格拆分墙嵌板

可通过将幕墙网格添加到幕墙上来拆分墙嵌板。 也可以将竖梃添加到嵌板上的幕墙网格中。

拆分幕墙嵌板

作为墙嵌板的幕墙

可将幕墙类型应用于墙嵌板，其效果与在一个幕墙内嵌套另一个幕墙的效果相同。

带有幕墙嵌板的幕墙

门墙嵌板

专用墙嵌板，可作为门添加到幕墙中。这些专用嵌板将作为门图元被标记并添加到明细表。

带有门的幕墙

    文章来源：新点培训

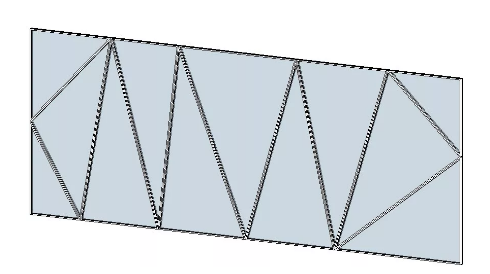

    在Revit的实际操作中，比较常见的幕墙创建，都是通过添加水平垂直方向的网格以及竖梃完成的，比较规则，但是现实中可能会遇到不规则分割的幕墙。我们无法直接在项目里面创建这种不规则分割的幕墙实体模型，这就需要借用体量进行创建。

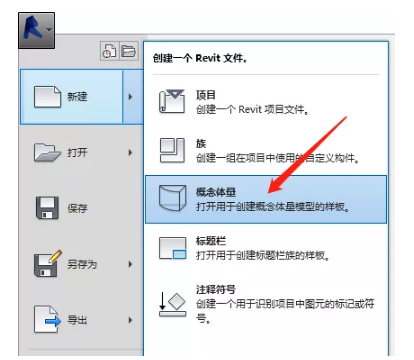

    首先新建一个概念体量。

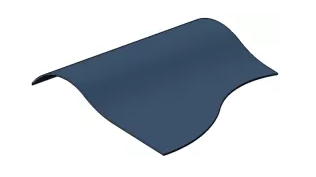

    在绘制体量界面绘制一根直线，用“创建形状“命令生成一个面。

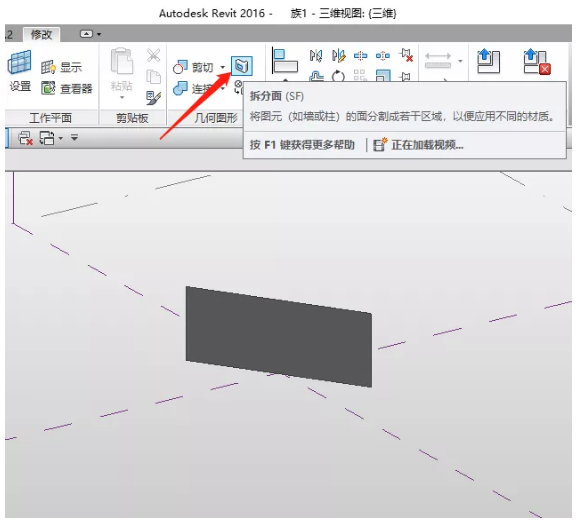

    然后用“拆分面”这个工具把面按自己的需求分割。

    分割完后载入到项目里，用面墙或者直接用幕墙系统生成幕墙（记得要把网格1网格2设置为无，不然会自动出现横向和竖向的网格线）。

    添加幕墙的竖梃，竖梃样式可以自己定义，最后创建出不规则分割的幕墙系统。这时候，我们就可以发现创建出来的不是一整块幕墙系统，而是分割开的一小块一小块的幕墙系统。

Revit作为BIM软件功能强大，但是再好的软件工作中总有不足之处，所以你需要好的插件来提升你的工作效率和质量。下边推荐一些网友觉得不错的Revit插件，总有一款适合你。

Dynamo在Revit 2017版里面已经成为标配了，这也证明了这款插件很牛!推荐这款插件，主要是因为你可以二次开发他。用Python通过Revit API开发属于你自己的插件。Python script可以让你进行各种复杂几何形体的矢量运算。用Python将Keynote里面的编号批量修改，一个点击之后，整个项目的信息秒秒钟就改完了，真是让人兴奋不已。 Dynamo不但大大的提升了工程师处理数据的能力，而且还可以跟参数化设计可以完美结合。

呆猫幕墙插件：专为幕墙设置的插件。这个插件小型确又实在，它有一个内置的管理系统，各种型材，幕墙构件都可以集成式管理，并且可以直接转换cad的图纸，当然，你要处理好cad，节点建模再也不是难事，还有一个生成幕墙的命令。

速博结构及钢筋插件，橄榄山插件， 柏慕模板型插件，鸿业管道系统插件，易族库等，这些插件都是收费的，不介绍了。期待着更多开源的插件。

• 规范/图集名称：《16G908-3 建筑工程施工质量常见问题预防措施（装饰装修工程）pdf》
• 实施日期：2016年9月1日
• 被替标准号：

内容简介

本图集适用于新建、扩建、改建和既有建筑等各类室内装饰装修工程及门窗幕墙工程施工中常见质量问题的解决与预防。

本图集以节点构造图和文字说明的形式，针对装饰装修工程中常见的质量问题采取了相应的预防措施，包含楼地面工程、抹灰工程、门窗工程、吊顶工程、轻质隔墙工程、饰面板（砖）工程、涂饰工程、裱糊与软包工程、细部工程等9个部分。

本图集在符合国家现行标准规范的前提下，结合地域差异，选择适合用节点图与文字注释形式表达的装饰装修施工常见质量问题编入图集。图集以解决装饰装修工程施工中常见质量问题为主，反映新技术、新材料发展状况，提高标准化程度，减少可预见性质量问题，优化施工工艺构造，将较为成熟的施工技术选编入册，供装饰装修工程设计及施工人员使用。

规范目录

目录 1
总说明 4
楼地面工程
水泥砂浆(楼)地面 1-1
硬化耐磨地面 1-2
水泥基或石膏基自流平地面 1-3
环氧树脂或聚氨醋自流平地面 1-4
涂料地面 1-5
辐射面层地面 1-6
地砖面层 1-7
石材面层 1-9
地砖、石材面层地漏处理 1-10
塑料板地面 1-11
活动地板 1-12
地毯 1-13
无龙骨木地板 1-15
有龙骨木地板 1-16
木地板与其他地面交接做法 1-17
运动木地板 1-18
抹灰工程
墙面抹灰 2-1
防水墙面抹灰 2-3
墙体接缝抹灰 2-4
管线槽抹灰 2-5
门窗工程
门窗放线 3-1
钢附框安装 3-1
门窗框与墙体的连接 3-3
门窗与墙体固定 3-4
门窗固定件 3-5
门窗框拼接 3-6
门窗玻璃安装 3-7
门窗扇安装 3-8
门窗接缝 3-9
门窗防水 3-10
门窗打胶 3-11
吊顶工程
石膏板吊顶平面图 4-1
石膏板吊顶变形缝、接缝 4-2
石膏板跌级吊顶灯槽 4-3
石膏板边缝收边 4-4
空调风口安装 4-5
石膏板吊顶灯具安装 4-6
石膏板吊顶检修口 4-7
矿棉板吊顶 4-8
暗架金属板吊顶 4-11
明架金属板吊顶 4-12
金属板收边 4-13
金属条板吊顶 4-14
金属格栅吊顶 4-16
金属垂片吊顶 4-17
轻质隔墙工程
轻钢龙骨石膏板隔墙龙骨固定 5-1
轻钢龙骨石膏板隔墙伸缩缝 5-2
轻钢龙骨石膏板隔墙板缝处理 5-3
轻钢龙骨石膏板隔墙门窗洞口 5-4
轻钢龙骨石膏板隔墙设备管道穿墙 5-5
轻钢龙骨石膏板隔墙转角交接 5-6
加气混凝土条板隔墙板缝处理 5-7
加气混凝土条板墙与结构连接 5-8
玻璃隔墙 5-9
玻璃隔墙与顶面、地面连接 5-10
活动隔墙 5-11
装配式隔墙与顶面连接 5-12
装配式隔墙与地面连接 5-13
装配式隔墙“T”形连接 5-14
饰面板(砖)工程
墙面贴砖 6-1
墙面排砖 6-2
墙面贴陶瓷锦砖 6-3
墙面贴砖阳角 6-4
墙面石材灌浆 6-5
墙面湿贴石材 6-6
墙面石材阳角 6-7
墙面木饰面板安装 6-8
木饰面与吊顶收口 6-9
木饰面与地面收口 6-10
木饰面与其他收口 6-11
木饰面阴阳角 6-12
涂饰工程
混凝土抹灰基层乳胶漆饰面 7-1
轻质隔墙基层乳胶漆饰面 7-2
木基层溶剂型涂料饰面 7-3
金属基层溶剂型涂料饰面 7-4
裱糊与软包工程
软包墙面 8-1
软包墙面伸缩缝 8-2
软包板材与面层 8-3
软包阴阳角 8-4
门扇软包 8-5
软包与开关面板交接 8-6
壁纸分幅裱糊 8-7
壁纸接缝搭接 8-8
壁纸阴阳角 8-9
壁纸与踢脚、装饰线交接 8-10
壁纸与开关面板交接 8-11
细部工程
门套基层板安装 9-1
装饰线安装 9-3
潮湿房间木门套安装 9-4
木扶手安装 9-5
栏杆立柱安装 9-6
靠墙扶手安装 9-7
首层起步处栏杆加强做法 9-8

相关文章

• 最高法最新判例是这样解释的，承包人不得以发包人未付工程款为由拒绝提交工程竣工资料
• 甲供材现场管理不善导致的结算纠纷
• 南京法院判例：施工方主张工程款证据不足且无法鉴定，被直接驳回
• 6.92亿元的施工项目管理合同纠纷，到底怎么打？
• 证书挂靠在企业，劳动关系成立吗？
• 南京法院判例：增项工程量可以通过双方微信聊天记录予以确认

    Revit中慕墙嵌板的快速选择

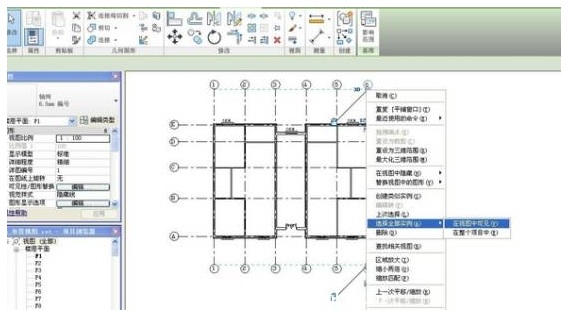

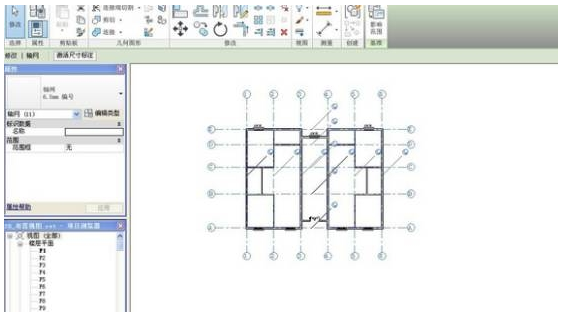

    方法一：我们在选择慕墙嵌板中不时会需要全部选中，此时选择一面玻璃嵌板，右键选择选择全部实例中的在试图中可见，就可将幕墙全选，如下图所示。

    方法二：如果文件过大使用方法一会使软件卡顿或未响应，此时可以点击选中整个幕墙，右键点击选择主题上的嵌板。

        前言：目前，在我国，建筑耗能已经与工业耗能、交通能耗并列成为能源消耗的三个大户。为了减少建筑能耗，我国建筑领域已经普遍执行了“三步节能”中的65%的节能指标，其中天津、北京、新疆等地居住建筑率先开始执了75%节能的指标。同时，由于对建筑节能性能要求的提高，被动建筑、超低能耗建筑、绿色建筑等名词越来越多的出现在建筑领域，也越来越多的被使用者所提及。国内已经有很多优质的被动式节能建筑投入运营，并获得了很好的社会效益和经济效益。被动式建筑大部分都做为居民住宅建筑实现，作为公共建筑的形式比例不高。本文针对被动式建筑的外立面幕墙进行分析和说明，着重体现被动式建筑在公共建筑领域的应用。

　　关键词：被动建筑 被动门窗幕墙 无热桥设计 气密性设计 隔热性设计

　　一、 被动建筑简介

　　1.被动建筑的概念

　　根据资料显示，最早“被动式建筑”的名词来源于德语“Passivhaus”，翻译为中文就称为“被动式建筑”或称为“被动式房屋”。此种建筑概念由瑞典隆德大学的Bo Adamson教授和德国被动式房屋研究所(Passivhaus Institut)的Wolfgang Feist博士在1988年5月确立而逐步形成的。并确立了自身的建设和认证标准。

　　通常，以非机械电气设备干预，利用建筑朝向布置、遮阳措施的设置、高性能的建筑围护结构的应用、通风口的合理设计等方法，来降低采暖、空调，通风等系统的建筑能耗的技术，称之为被动建筑技术。而根据被动建筑技术设计，并满足被动式房屋认证标准的建筑就称为被动式建筑。被动式建筑被确立的根本目的是利用非常少的能耗，将室内温度、湿度、空气等指标调节到人体感到舒适的标准环境。

　　2.被动式建筑的认证标准

　　根据德国被式房屋认证机构PHI的认证标准，被动式建筑设计主要的指标涉及以下几个方面：

　　①年供暖(制冷)需求计算值≤15kwh·㎡·year;

　　②供暖负荷峰值计算值≤10w/㎡;

　　③年一次能源消耗计算值≤120kwh/㎡·year;

　　④通风交换律测量值η50≤0.6;

　　⑤年超温频率25℃≤10% 室温保持在20℃—26℃;

　　⑥室内相对湿度 40%-60%;

　　由上述的指标可以看出，被动式建筑主要是关注居住者的感受，所以其标准主要是侧重于居住环境的舒适度和室内空气质量(IAO)。具体来说，就是一栋被动式建筑，必须保证室内空气的清晰，无冷凝现象，有适合的温度，良好的气密性并有足够的经济性。如果从建筑节能角度来说，被动式建筑需要在保证室内居住环境的前提下，进行建筑节能设计。

　　3.被动式建筑的发展

　　被动式建筑由于其高节能性、对居住者的良好感受，因此，在国内的发展比较迅猛。很多业主和建筑师都在尝试实践被动房项目。相应的地方标准和规范也逐渐出台，为被动建筑的发展提供良好的平台。

　　目前我国个别省份也制定并实施了被动房的相关设计标准、图集。例如河北省住房和城乡建设厅批准实施的河北省工程建设标准设计《被动式低能耗居住建筑节能构造(DBJT02-109-2016)》。与PHI所规定的指标相比，特别在窗户的性能提出了具体的指标要求。具体指标如下：窗户整体性能：K<1.0W/m2k,其中玻璃K<0.8W/m2k;窗框K<1.3W/m2k。

　　二、 被动建筑中门窗幕墙的设计要点分析

　　为完成被动建筑的高性能，作为建筑的外表皮，门窗幕墙的设计就需要有特别的考虑。所有的设计都为了让整个建筑的外衣能够帮助建筑实现被动建筑的标准和要求。因此，被动建筑的门窗幕墙设计除了必须的自身性能要求外，还应关注以下方面。

　　1、选择合理的保温材料，除了要控制传热系数以外，还应控制好保温面的完整性，避免其它构造对保温层连续性产生影响;

　　2、选择合理的密封构造，做好门窗幕墙边部收口的密封处理，控制好气密性能;

　　3、设置合理的遮阳，充分利用遮阳系统对建筑物的得热影响;

　　4、控制好结露问题，尤其是保温材料的两端温差比较大，易有结露的风险;

　　5、尽量减少热桥，不论是安装产生的还是构件产生的热桥都应该尽量控制，避免其对整个幕墙热工性能产生不良影响;

　　三、 通州当代MOMA博物馆被动建筑的简介

　　当代MOMA建筑艺术博物馆位于北京市通州区，建设方为北京润锦房地产开发有限公司。该项目位于寒冷气候区，总建筑面积为1603㎡，地上建筑面积为1139㎡，地下建筑面积为464㎡;地上3层，地下1层;建筑高度13m;外立面幕墙面积约2300平米。建筑的主要功能为建筑艺术、技术展示。建筑设计由清华大学建筑设计研究院完成;节能设计由中国建筑科学研究院有限公司环能院高性能建筑设计研究中心完成。项目效果面图如图1、图2、图3所示。

　　1. 建筑表皮的基本情况

　　当代美术馆外形比较复杂，除南立面是大面积玻璃幕墙以外，其它立面和屋面都是双曲面造型，通过石材板岩的搭接形成双曲的外形。建筑屋面的顶部形状近似盆型，屋面上设置观景平台。屋面低洼处设置天沟和排水口。天沟和排水设置在石材板下，不影响建筑外观。建筑屋面的双曲造型由主体钢结构完成。

　　南立面采用通透的全玻璃幕墙体系，整块通高的玻璃高度13m。西、北、东立面和屋面采用石材板岩叠型构造的形式。叠型石材板岩厚度为15mm，规格为250mm宽250mm高(石材可视部分)。石材规格比较小，而且是开放式体系，因此在石材内层设置防水层。

　　屋面观景平台出入口、建筑入口位置采用玻璃幕墙配合高节能高密封的开启门。建筑立面设置被动窗，窗套为天圆地方的铝板造型。屋面设置成品玻璃天窗，附带遮阳系统。

　　2. 本被动建筑幕墙屋面体系设计应考虑的问题：

　　(1)南向全玻璃幕墙，受玻璃幕墙边缘形状所限，为确保建筑外观方案效果的良好实现，无法设置外遮阳，需要建筑设计通过其它手段减小对整体的影响。

　　(2)本工程围护结构形状复杂，种类较多，包括玻璃幕墙、石材屋面、石材幕墙、构件式幕墙、门窗、UHPC幕墙等多种体系。

　　(3)需要解决好整个外围护幕墙的整体气密性能。

　　(4)石材板瓦外立面系统、全玻璃幕墙、构件式玻璃幕墙需要金属龙骨固定，金属龙骨穿透保温层对保温性能影响比较大，因此，必须减少连接点对传热性能的影响。

　　(5)外窗采用被动认证的窗，窗套形状是外圆内方，收边板的做法比较特殊。

　　3. 本工程门窗幕墙的传热要求

　　本项目由建研院建筑节能所提供节能设计，建研院对维护结构保温性能要求如下：外墙采用250mm岩棉外保温;平均传热系数0.16W/m2K,屋面350mm岩棉保温，平均传热系数0.129 W/m2K。

　　外窗采用铝包木三玻两腔高保温隔热性能外窗，传热系数0.94 W/m2K，南向大立面的全玻璃幕墙传热系数0.77 W/m2K，SHGC值0.3。

　　外门采用铝包木高保温隔热性能、高气密性门，传热系数0.94 W/m2K。

　　天窗采用高保温隔热高气密性智能天窗，传热系数0.5 W/m2K，带外遮阳。

　　四、 作为建筑维护结构的幕墙和屋面的设计

　　1. 石材幕墙的设计

　　本项目屋面主体为钢结构，屋面及外立面表面由石板瓦搭接而成，叠拼石材幕墙和屋面是整个建筑外围护的主要部分，根据建筑节能设计的要求，幕墙和屋面部分的保温层厚度不同。但构造做法是基本一致的。石材板瓦的建筑效果见图4、图5。

　　石材板瓦的固定采用挂接定位，上端石材搭接在下端石材上，并通过下部限位的形式连接。其基本节点见图6。挂接和固定示意见图7。

　　建筑的入口位置双曲面弯曲明显，和主立面的交接时，石材的排布方式会影响整个建筑的分格效果。如果把立面的分格直接投影，会让石材板瓦的加工变得十分复杂。因此，我们尝试了其它多种分格方式，分别见图8、图9、图10、图11。通过对比，建筑师最终确定采用图11的分格方式。

　　在大立面上，相邻石材板瓦转角不大，通过标准的做法完全可以实现。但是在入口位置相邻搭接的转角就会比较大，板的翘曲比较明显。主入口的排布方式使得石材的控制线会产生向上的弯曲，由于石材板瓦材料无法弯曲成型，因此，相邻石材的搭接是否顺畅，是否会由于角度的变化导致对人视效果产生影响，都必须慎重考虑才行。我们通过实际的放样，确定石材板岩的安装构造可以适应这种扭转，见图12示意：

　　2. 石材幕墙密封和热桥设计

　　为满足被动建筑的要求，除了设置比较厚的保温材料以外，还分别进行了以下特殊设计：

　　1) 保温层的外侧设置防水层，保温层的内侧设置隔汽层。防水层是实现建筑的防水功能。隔汽层的设置是为了避免室内的温湿空气进入保温材料引起结露。但是，在保温层的外侧其防水层要在局部开敞，以便保温材料能和室外进行空气交换。

　　2) 金属支撑龙骨穿透了隔汽层，穿透部位需做处理以提高密封性能。见图13示意。

　　3) 金属支撑龙骨穿透了保温层，会形成热桥。热桥是影响近零能耗建筑设计能否达标的关键因素之一，因此，如何解决好支撑点的热桥问题是非常重要的。我们从两个方面进行优化。

　　其一是在支座中间增加橡胶垫块。其二是减少支撑点数量。

　　图14为龙骨支座的隔热垫块详图，通过硬质橡胶垫块将原有的圆形钢管断开，使钢管的热桥变成四个螺栓的点状热桥。该处隔热垫块选取的厚度为30mm，根据建研院提供的结果，其热桥值为0.13W/mK。满足了建筑节能的要求。

　　整个石材幕墙的龙骨支座数目如果可以减少，也就相应的减少了热桥的影响。因此，我们在设计中加大了龙骨的规格，使得龙骨的跨度增大，从而减少了支座的数量。龙骨的规格从120×80×5的钢方通调整为160×80×6，支撑件的的总数由380个降到了287个，龙骨分布和支撑点的位置见图15示意。根据建研院的分析，这一优化使得建筑整体热负荷的减少了0.6kWh/m2a。

　　3. 全玻璃幕墙节点设计

　　建筑主立面是通高的全玻璃幕墙，建筑效果和立面图见图16、图17示意。

　　全玻幕墙的高度为13m左右，玻璃采用吊挂的方式连接。由于建筑的外观要求可视的玻璃边线为弧形，但这给玻璃加工带来很大的困难，我们经过优化，把玻璃边线调整为折线或者斜线，通过外侧的UHPC板找型，以实现建筑效果。玻璃的立面见图18。

　　全玻璃幕墙的玻璃吊挂在屋面的主体钢结构上。每个吊挂钢架都是一个热桥。钢架的布置方式根据热工的需求进行了调整，优化前的设计是常规的做法，钢架穿透了保温，存在严重热桥(红色部分为钢架)。优化后钢架连接件能够完全被保温覆盖(红色部分为钢架)，热桥减弱。根据建研院提供的参数，其热桥值为0.165W/(mK)。优化前和优化后的节点分别见图19和图20。

　　4. 外窗做法

　　建筑外窗采用被动认证的产品，由森鹰提供。比较特殊的是外窗的窗套造型比较复杂，为内方外圆的铝板造型。由于铝板造型洞口深度较大，对太阳辐射形成了一定程度的自遮挡效果，因此被动窗不再设置外遮阳。图21表示了外窗的剖面做法，图22表示了铝板窗套的构件三维示意。

　　五、 结束语

　　通州当代MOMA建筑艺术博物馆幕墙工程的设计在中国建筑科学研究院有限公司环能院高性能建筑设计研究中心的要求下，和清华院建筑设计院的建筑师充分沟通，幕墙的设计在不断调整和不断优化中完成。最终提交的幕墙施工图即满足了建筑效果要求，也实现了幕墙的高节能要求，为业主提供了一个性能优异、外形美观、设计前卫的博物馆。

    来源丨益埃毕教育

    在实际工程项目中，施工现场的网状布置受到地形的限制，路径通常都是曲线，用常规的栏杆命令进行布置不仅操作复杂而且不够精准，建模效率和算量精度都达不到要求，此时可以利用Revit的自适应功能来解决，具体方法如下。

    1.自适应环境建模。选择自适应常规模型进行建模，如图所示。

    2.在项目中放置一个参照点，使其自适应并修改其“定向到”参数为“全局（xyz）”，设置工作平面并在此平面上绘制栏杆立柱，半径可以通过添加参数进行参变，如图所示。

    3.创建另外一个自适应点并修改其“定向到”参数为“全局（xyz）”，在开启三维捕捉的状态下用参照线将两个自适应点连接起来，拖拽其中一个自适应点参照线能够跟随移动即可，如图所示。

    4.设置1号自适应点处的任意一个竖直面作为工作平面绘制一条竖直的参照线，用相同方法在2号自适应点处创建类似参照线，如图所示。

    5.在两条竖直的参照线上取点并用参照线将其两两连接，并添加相应参数进行控制。移动自适应点，所有连线应同时变化，如图所示（为方便观察后续操作将立柱隐藏）。

    6.另外新建一个基于公制幕墙嵌板填充图案的族，如图所示。

    7.利用参照线生成表面实体，效果如图所示。

    8.选中创建的表面进行分割表面，调整网格实例属性使网格线旋转45°，如图所示。

    9.将划分好的网格载入到自适应族中并将该幕墙嵌板的四个顶点依次布置到参照线框的四个角点上，完成效果如图所示。

    10、在此基础上利用基本的拉伸或放样创建出实体的立柱和扶栏，添加合适的参数一个高自由度且能够参变的网状护栏就做好了，如图所示（未显示立柱）。依次点击1、2两点放置即可生成一段网状护栏，利用重复命令即可按预先设置好的路线进行批量布置了。

    意义：自适应族在Revit软件中，相对于常规族，在某些方面具有一定的优势，例如类似于栏杆扶手的施工现场围栏绘制使用自适应族更加灵活。

幕墙嵌板上嵌套族的可见性设置

问题提出：在幕墙嵌板上，有时会有一些嵌套族。如何灵活控制这些嵌套族的可见性呢？

为了避免重复制作嵌板族，可以利用可见性的设置来实现该功能：例如，一个带了2个插座的幕墙嵌板，当不设置可见性参数时，2者均为可见；当只需要显示其中1个插座或无插座时，可根据以下步骤实现：

(1)制作带2个插座的幕墙嵌板族，载入项目，替换嵌板，可以看到如（图-1）所示2个插座均可见；

图-1

(2)在嵌板族中添加2个可见性参数，然后与插座嵌套族的可见性关联起来（或者在插座嵌套族可见性的关联参数里直接添加关联参数，只是顺序不同，实现的效果是相同的）。

方法一：在嵌板族中添加可见性参数并与载入到其中的插座关联，详细设置（图-2）、（图-3）。

图-2

图-3

方法二：在插座嵌套族可见性的关联参数里直接添加关联参数如（图-4）、（图-5）所示。

图-4

图-5

(3)将嵌板族载入项目中，通过调整两个插座的可见性，最终可以实现如（图-6）、（图-7）、（图-8）所示的效果。

图-6

图-7

图-8

有些朋友在绘制中涉及到了弧形幕墙的问题，那么在Revit中如何绘制弧形幕墙？下面就为大家分析一下。

打开Revit软件，先使用“建筑”选项卡下的“墙”命令，绘制一段弧形墙，在使用“墙”命令下面的“幕墙”类型在刚刚绘制的墙上绘制弧形幕墙，我们会看到绘制的弧形幕墙依然是直线的，怎样调整呢?
