幕墙嵌板上嵌套族的可见性设置
问题提出：在幕墙嵌板上，有时会有一些嵌套族。如何灵活控制这些嵌套族的可见性呢？
为了避免重复制作嵌板族，可以利用可见性的设置来实现该功能：例如，一个带了2个插座的幕墙嵌板，当不设置可见性参数时，2者均为可见；当只需要显示其中1个插座或无插座时，可根据以下步骤实现：

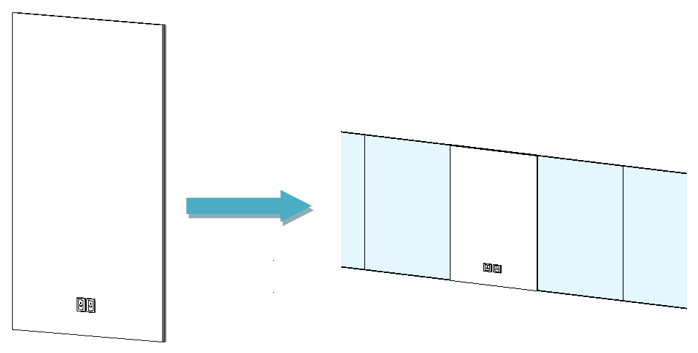

(1)制作带2个插座的幕墙嵌板族，载入项目，替换嵌板，可以看到如（图-1）所示2个插座均可见；
图-1
(2)在嵌板族中添加2个可见性参数，然后与插座嵌套族的可见性关联起来（或者在插座嵌套族可见性的关联参数里直接添加关联参数，只是顺序不同，实现的效果是相同的）。

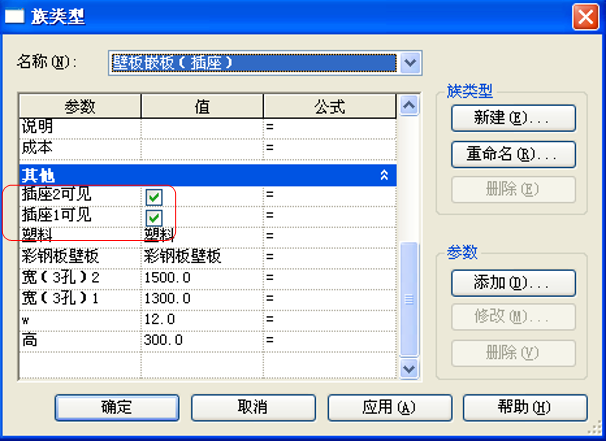

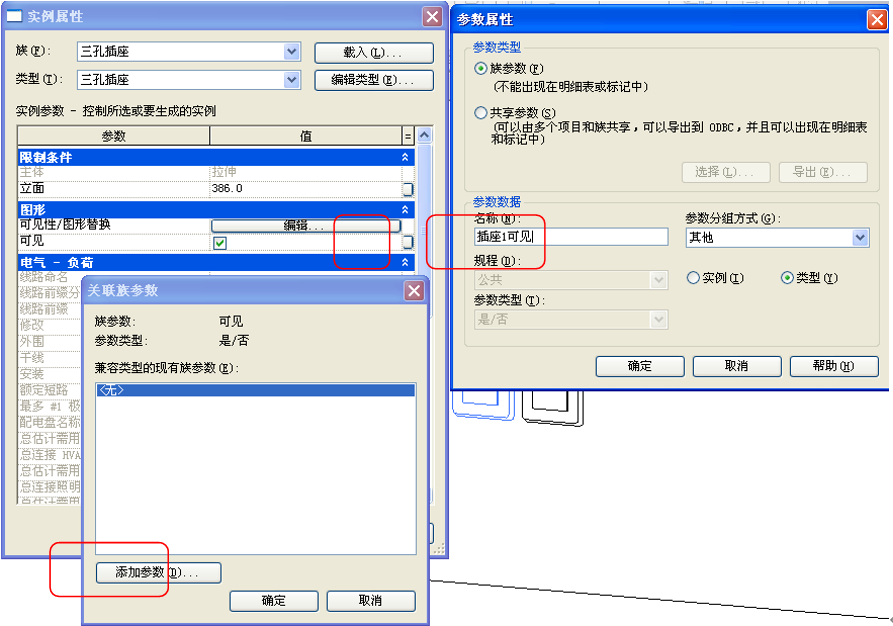

方法一：在嵌板族中添加可见性参数并与载入到其中的插座关联，详细设置（图-2）、（图-3）。
图-2
图-3

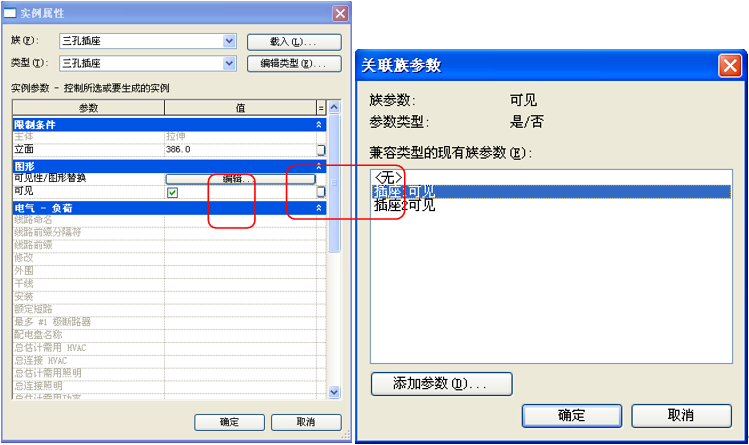

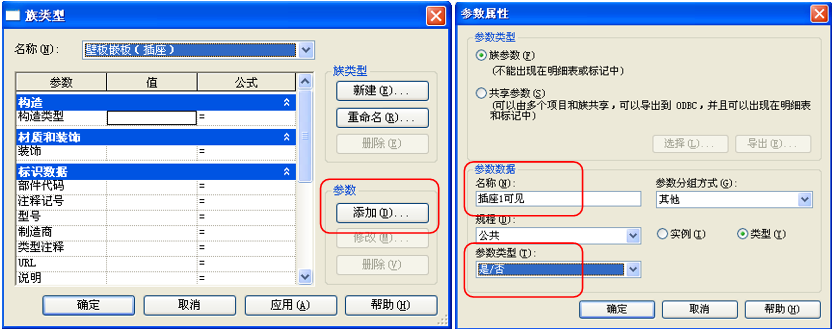

方法二：在插座嵌套族可见性的关联参数里直接添加关联参数如（图-4）、（图-5）所示。
图-4
图-5

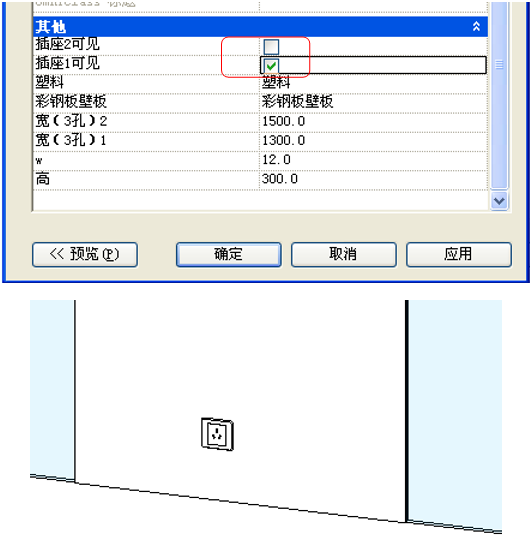

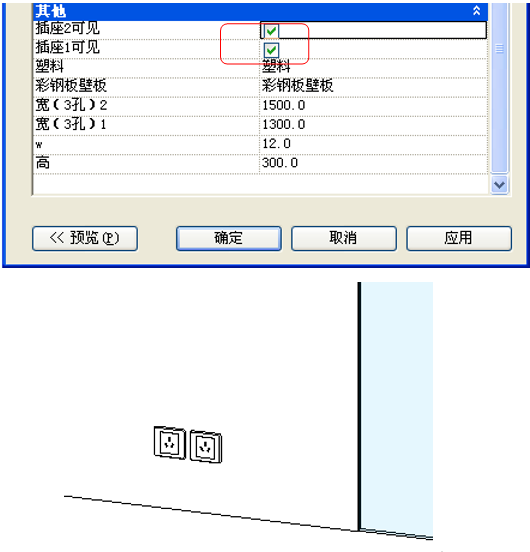

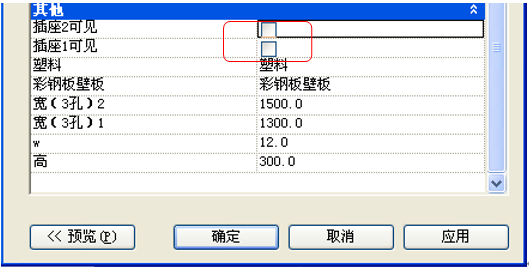

(3)将嵌板族载入项目中，通过调整两个插座的可见性，最终可以实现如（图-6）、（图-7）、（图-8）所示的效果。
图-6
图-7
图-8
