现在越来越多的项目外立面有幕墙,甚至是异形幕墙,异形幕墙以其极强的艺术表现力,使得建筑风格发生了颠覆性的变化;那么如何用revit创建异形幕墙呢,下面让小编手把手的教你快速掌握用体量创建异形幕墙的方法。

    以斜幕墙为例,步骤如下:

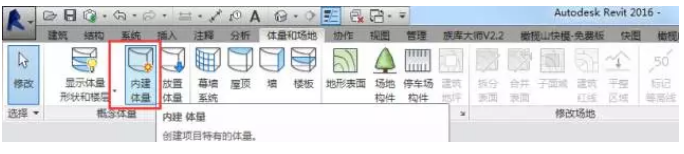

    1、在“体量和场地”选项卡下,选择“内建体量”

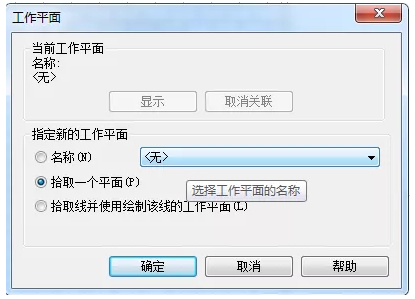

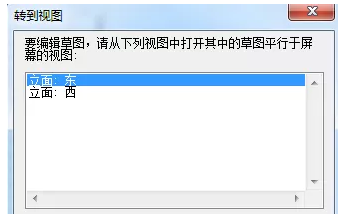

    2、拾取一个参照平面,然后跳转到立面;

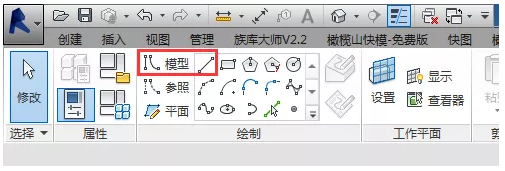

    3、在立面上用“模型线”绘制一条所需要的斜线;

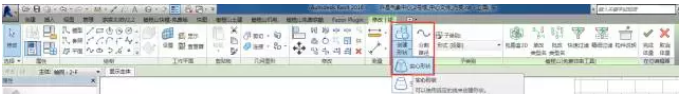

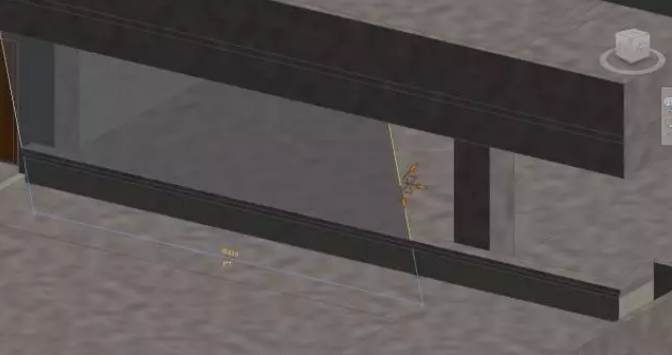

    4、选中刚才绘制的模型线,在“修改”选项卡下选择“创建形状”—“实心形状”,在三维视图中编辑体量至需要的长度;

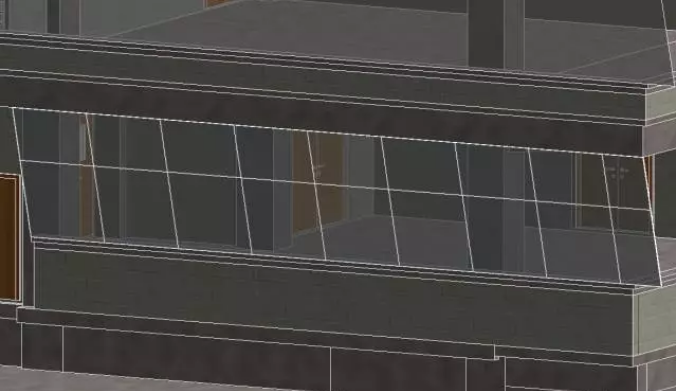

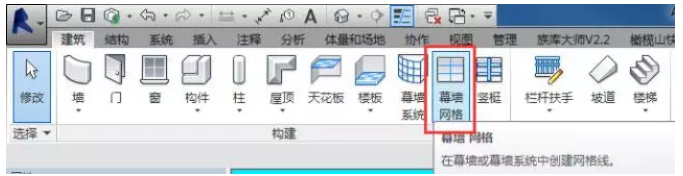

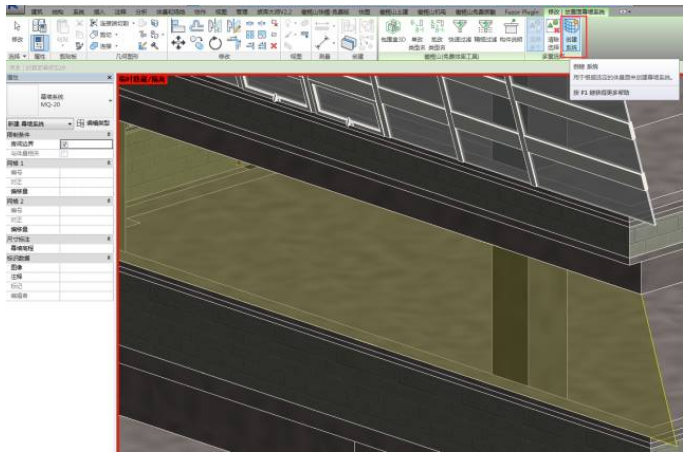

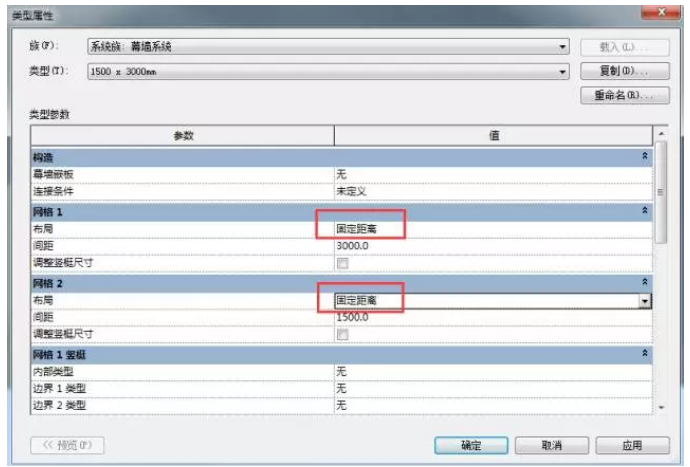

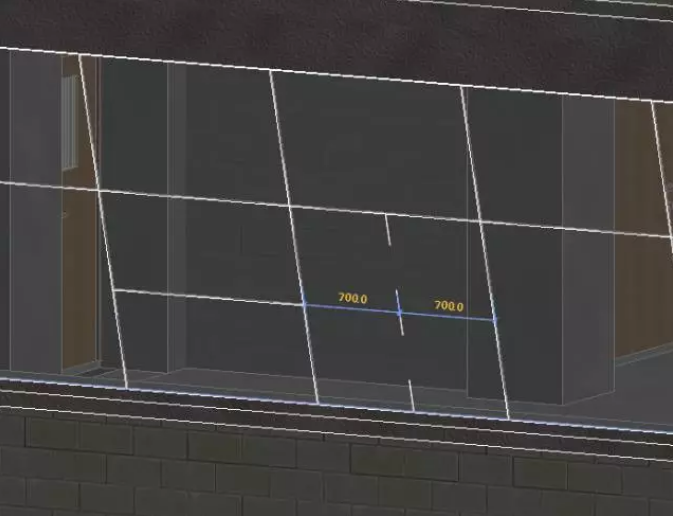

    5、在“建筑”选项卡下选择“幕墙系统”,选中创建的体量再选择“创建系统”。可以在幕墙的类型属性中设置网格,也可以使用“幕墙网格”命令手动添加;

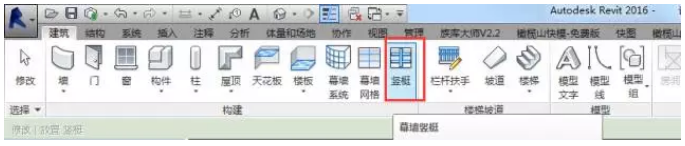

    6、划分完网格后可以给幕墙加上竖梃;

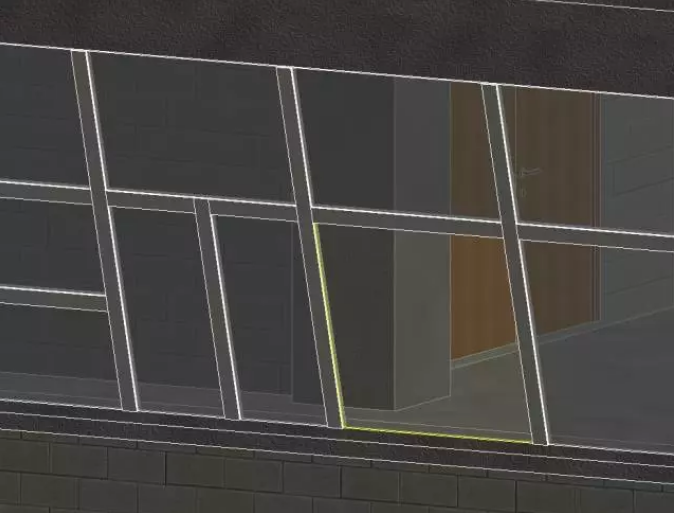

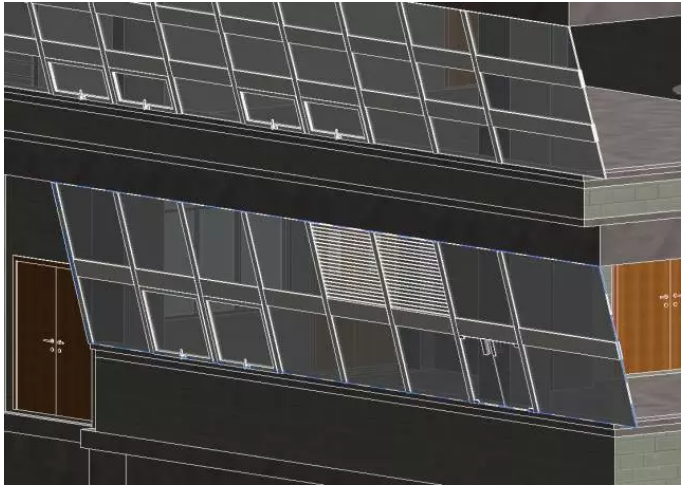

    7、按TAB键还可以选中某个嵌板替换成门或窗;

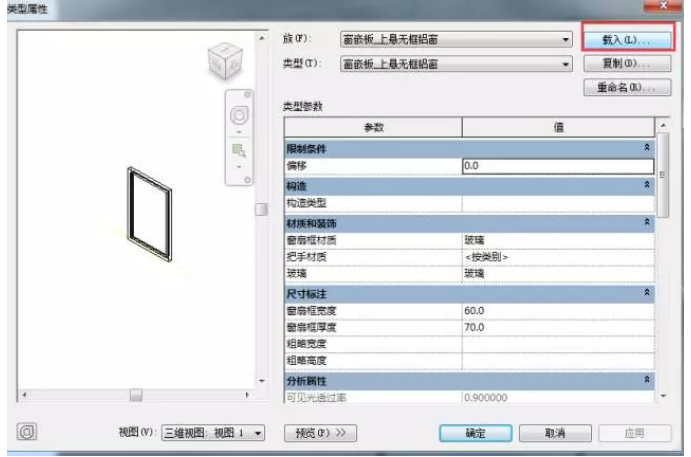

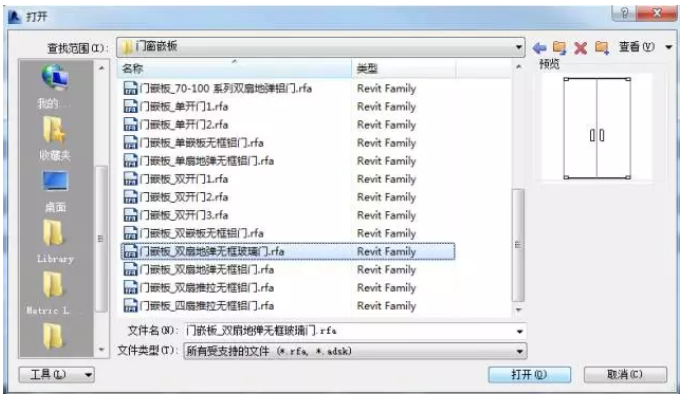

    在“编辑类型”中选择“载入”,接着选择“建筑”—“幕墙”—“门窗嵌板”;
