BIM技巧|Revit如何快速修改梁系统边界?

image_print阅读模式

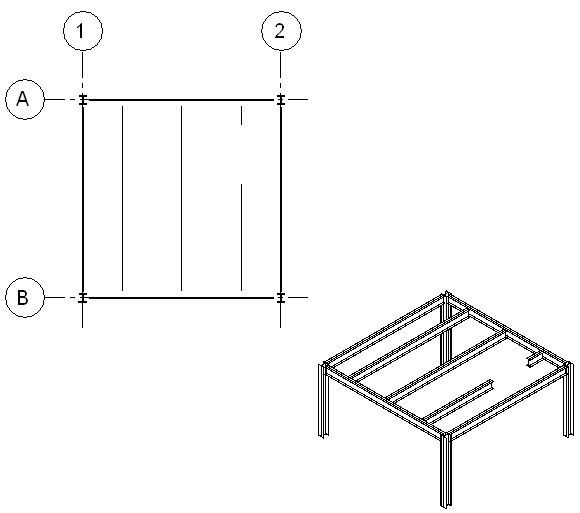

调整梁系统的形状和大小。 如有必要,添加洞口。

单击要修改的梁系统。

单击“修改 | 结构梁系统”选项卡“模式”面板(编辑边界)。

使用可用草图工具进行任何必要的修改。

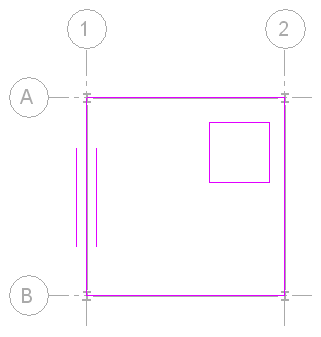

(可选)在边界内绘制闭合环,以在梁系统中剪切出一个洞口。

(可选)若要将梁系统重设为其默认状态,单击“修改 | 结构梁系统”>”编辑边界”选项卡“调整”面板(重置系统)。

在重设梁系统之后,系统中的所有梁将拥有相同参数,并位于默认位置中。

将已经移动的梁返回到原始位置。

恢复已经从系统中删除的梁。

重设已经在单个梁上修改的参数(例如“梁类型”、“偏移”和“角度”)。

单击“修改 | 结构梁系统 > 编辑边界”选项卡“模式”面板(完成编辑模式)。

系统的梁将保持附着在其原始支座上,直到重置梁系统为止。
