想将REVIT里公制窗改成幕墙窗吗?本章节主要介绍了将REVIT里公制窗改成幕墙窗的操作流程,还不了解的朋友就跟着小编学习一下吧,希望对你们有所帮助。

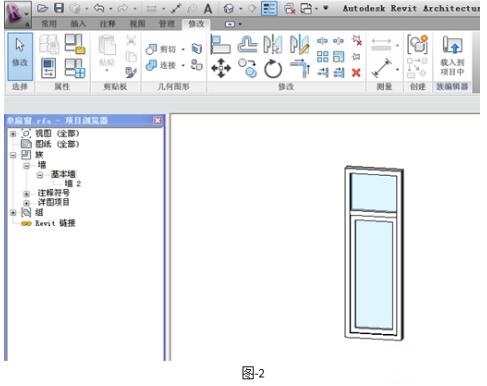

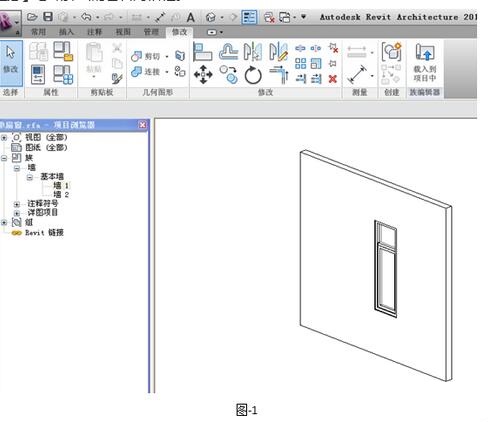

(1) 选择公制窗进入窗族编辑状态,在族列表中选择基本墙,在“基本墙1”的基础上复制“基本墙2”如(图-1)所示,然后删除“基本墙1”如(图-2)。

【注意】忽略弹出的警告对话框。

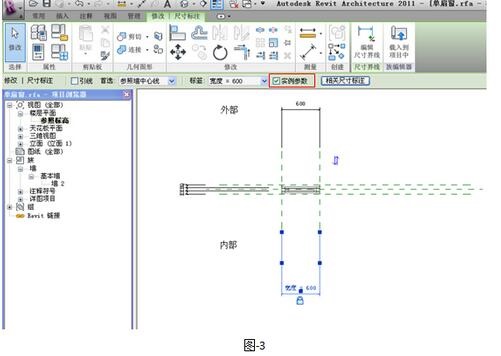

(2) 进入平面视图将窗的宽度改为实例参数,运用同样的方法进入立面视图将窗高改为实例参数,并保存族文件。

(3) 在样板文件中选择“公制幕墙嵌板”新建嵌板族,如(图-4)所示,单击“插入”选项卡>“从库中载入”面板>“载入族”工具载入刚才所保存的族文件,如(图-5)所示。

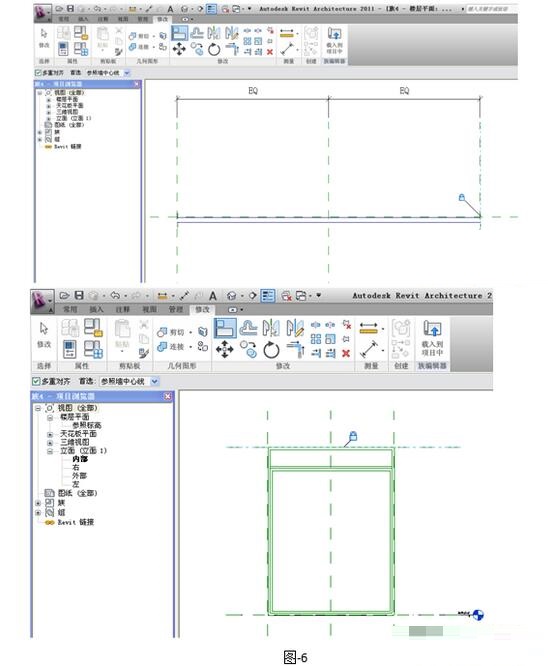

(4) 运用对齐工具将窗两边与参照线对齐并锁住,运用同样的方法进入立面视图将窗高上下两边与参照线对齐,如(图-6)所示。

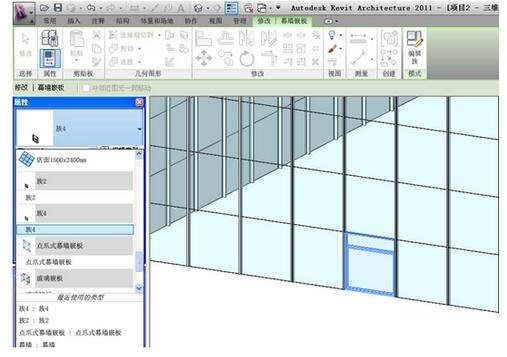

(5) 把设置好的族文件载入到项目中,选择幕墙在属性下拉菜单中点击刚才载入的族文件如(图-7)所示。

上面就是小编为大家讲解的将REVIT里公制窗改成幕墙窗的操作流程,一起来学习学习吧。相信是可以帮助到一些新用户的。
