Revit创建体量族的5种常用方式

    1、拉伸=基于闭合轮廓或者源自闭合轮廓的表面创建。

    2、旋转=基于绘制在同一工作平面上的线和二维形状而创建。线用于定义旋转轴，二维形状绕该轴旋转后形成三维形状。

    3、放样=基于沿某个路径放置的二维轮廓创建。轮廓由线处理组成，线处理垂直于用于定义路径的一条或多条线而绘制。如果轮廓是基于闭合环生成的，可以使用多分段的路径来创建。如果轮廓不是闭合的，则不会沿多分段路径进行扫描。如果路径是一条线构成的段，则使用开放的轮廓创建扫描。

    4、放样融合=基于沿某个路径放置的两个或多个二维轮廓而创建。轮廓由线处理组成，而线处理垂直于用于定义路径的线。

    5、融合=融合了不同工作平面上的两个或者多个轮廓的形状。注意：生成融合几何图形时，轮廓可以是开放的，也可以是闭合的。

使用工作平面时，可以更改工作平面网格的间距、调整网格大小和旋转网格。

修改工作平面网格

1. （显示）以显示工作平面。

• （显示）

• （显示）

• （显示）

• （显示）

2. 选择该工作平面。

   执行下列步骤之一：

• 修改网格间距：在选项栏上为“间距”输入一个值，以指定网格线之间的所需距离。



• 调整大小并移动网格：要移动网格，请拖动网格的一个边。 要调整网格大小，请拖动夹点。



• （旋转），然后旋转网格。



关于旋转网格

旋转工作平面网格时，新方向将影响构件的放置，并影响墙和线的矩形绘制选项。 例如，如果旋转工作平面网格，然后放置构件，那么构件会与工作平面网格处于相同角度的方向。 如果使用矩形选项创建墙链，则只能在工作平面网格方向上创建它们。

在添加檐沟后，可以添加和删除管段，翻转其方向和调整檐沟大小。

1. 在绘图区域中，选择檐沟。

2. （添加/删除线段）。

3. 单击参照边缘以添加或删除檐沟。 观察状态栏了解有关有效参照的信息。

调整屋顶檐沟的尺寸

1. 在绘图区域中，选择檐沟。

2. 将拖曳控制柄移动到所需的位置。

翻转屋顶檐沟

1. 在绘图区域中，选择檐沟。

2. 如果是在三维视图中，请单击翻转控制柄，以围绕垂直轴或水平轴翻转檐沟。

   如果是在二维视图中，请在檐沟上单击鼠标右键，并选择“围绕水平轴翻转”或“围绕垂直轴翻转”。

目前，在建筑行业中，为了提高工作效率，以及降低硬件耗材等方面，因此来选择使用Revit模型，那么Revit模型优化应该注意哪些问题?

一、检视效能

「模型图形型式」设定对视图操控作业 (卷动、平移和缩放) 的效能影响最大。由于元素在视图中重迭时，必须动态产生间隙和隐藏线，隐藏线型式需要最大量处理，因此对包含许多可见元素的视图会造成明显的效能影响。以下最佳实践有助于减轻这种效能影响并简化项目工作流程。

二、建模与图纸视图

若要简化项目工作流程，建议您为建筑的同一区域建立模型视图和图纸视图。请遵循这些指导方针：

1.应将模型视图规划为使用「线架构」模型图形型式。

2.应将图纸视图规划为使用「隐藏线」模型图形型式，以产生营造文件所需的外观。

3.针对您的图纸视图，请使用从属视图，它让您在不同的视图中可以有整体楼层的多个区域，而不需要复制批注。

4.模型视图与图纸视图的视图名称及子领域皆不相同，如此可为用户提供视图的逻辑组织，并协助确保正确用法。

5.使用视图样板可简化这些视图的建立并取得一致性。

6.只有在使用「线架构」模型图形型式的模型视图中，才使用管道和管颜色填满。

三、优化隐藏线效能

对于已启用「隐藏线」模型图形型式的视图，效能与视图中显示的面数直接相关。虽然在 Revit视图中元素显示为 2D 线，在模型中它们是由面组成的3D对象。面是由Revit图形系统处理，在视图中显示为2D线。使用下列最佳实践，将已启用「隐藏线」模型图形型式之视图的效能优化。

1.除非必要，否则在机械视图中工作时，请避免使用「细致」详细等级，因为多线条表现法会降低效能。使用HVAC系统时，以「中等」详细等级将管显示为一条线通常已足够。

2.如果在建筑服务设计中使用复杂的3D组件，请在图纸视图中关闭复杂3D几何图形的可见性。请使用可在族群定义中表达整体组件造型的「模型线」，来代替复杂的3D几何图形。使这些模型线条以图纸视图中定义的详细等级显示。

3.在视图中使用隐藏线时，如果不需要文件上的记录，请将「内侧间隙」和「外侧间隙」的「机械隐藏」值设定为 0 (零)，以大幅提升效能。

四、模型操控效能

藉由 Revit，使用者可以建立建筑服务的模型 (通常是以大型连接网的形式)。Revit强大的解析能力，搭配Revit参数式变更引擎，可在进行操控时让数据流过整个连接网。

大型连接网不正确的结构和规划，对于模型操控效能已显示严重影响。在比较测试中，模型在结构适当的情况下能执行地更好。

随着连接网扩大，模型操控 (例如移动元素、变更流量、连接新元素) 的效能会受到许多因素的影响。了解这些因素，并遵循以下所述的最佳实践，即可让模型获得最佳效能。

五、建立系统

为连接网建立逻辑系统，而不是保留默认系统上的所有元素。将元素关联到系统可以简化数据传播，并有助于系统的分析使用，例如压降计算。

在默认系统上以所有元素测试客户的模型，结果显示当连接网重新建构为逻辑系统时，有显着的改善。

六、设定正确的接点流向

确保连接网中族群的接点「流动方向」参数不是设定为「双向」，除非是放置在连接网线中的族群 (如挡板、阀)。「双向」设定会使流量判定更加困难，并因此影响重生效能。

七、多个档案

在一个连接良好的模型中维持建筑服务的整个设计，可让数据完整传播，而连接网的大小则与操控效能直接相关。测试显示，连接网的大小增加，操控效能便呈线性下降。下降的比例与本节提到的主题直接相关。

由于连接网的效能与大小呈反比，数据传播和连接的优点可能相形之下不如模型操控效能更好的需求来得重要。

对于复杂的大型建筑物，上述最佳实践可能仍无法提供最佳的模型操控效能。在此情况下，应该跨多个Revit项目文件建立模型。

有两种基本方法可建构MEP项目档：依MEP领域或依建筑的区域。这两种方法各有其优缺点，由BIM/CAD管理员做出最终选择。

1.依领域：此策略为每个MEP领域建立单独的项目档，即单独的机械、电气、卫工和防火档案。

2.依区域：此策略为建筑的不同区域建立单独的项目文件，每个档案中皆涵盖所有领域。

八、简化建筑元素的显示

简化建筑元素的显示，会减少视图中必须产生和保留的可见元素，从而有助于提高效能。若要实施此策略，请在视图中使用详细等级设定。

    钢管桁架是钢结构中常见的一种形式，今天我给大家演示一下如何在Revit中绘制钢管桁架：

    如下图所示桁架：

    桁架立面：上弦总长12000mm,均分为8段，每段1500mm,下弦总长9000mm,均分为6段，每段1500mm,上弦跟下弦都是直径为200mm的圆管组成，上下弦高度为1500mm,腹杆为直径为100mm的圆管，竖杆之间通过直径为300mm的钢圆球连接件连接。

    上弦平面布置图

    下弦平面布置图

    Revit中，我们首先新建桁架的上弦跟下弦，腹杆，连接件族：

    上弦族：

    打开Revit软件，选择新建族，族样板文件，我们选择自适应公制常规模型

    进入族创建界面，我们选择点图元创建：

    在工作界面中，我们任意绘制两个点图元：

    选中两个点图元，并点击菜单栏中的使自适应命令，让两点处于适应命令编辑状态：

    选中适应的两点图元，我们选择创建命令中的通过点的样条曲线命令,将两点连接：

    点击创建点图元，在刚刚连接的直线上任意创建一点：

    选择设置工作面命令，我们编辑上弦跟下弦的具体形状：

    由于我们的上下弦都是圆管，截面是圆形，我们选择创建命令中的圆形命令，在工作截面中输入圆的半径100mm,形成圆管的截面：

    选中连接线跟圆截面，点击菜单栏中的创建形状命令：

    选择创建实心形状命令，形成上下弦杆：

    同样的操作,我们也可以按照上述步骤，创建腹杆跟水平杆

    杆件都已经创建完成了，接下来，我们再来创建球形连接件的族：

    我们同样的新建一个自适应公制常规模型的族样板：

    选择创建中的点图元绘制命令，在工作界面中绘制一个点图元：

    在设置选项中，设置连接件的绘制工作界面，由于连接件是球形，我们的工作界面可以在任意点的垂直界面上：

    选中圆形创建命令，输入球的半径

    选中点图元跟圆形界面，点击创建形状中的实心形状穿件图元：

    选择球形形状，形成球形连接件族：

    以上，我们的上下弦，腹杆，连接件族都已经新建完成，接下来，我们开始绘制空间桁架：

    打开Revit,选择新建概念体量命令：

    我们在立面视图上，绘制一榀桁架的范围线：

    选择创建命令中的模型线命令，我们绘制上弦杆的范围线

    同样的操作，我们绘制上下弦的高度范围跟下弦杆的范围线：

    切换到三维视图，我们选择上弦模型线，选择创建形状命令中的实心形状：

    默认形成距离为4000mm，根据CAD图形修改上弦杆的水平距离为1500mm

    同样的操作，将下弦杆的范围也形成：

    对桁架模型面进行网格划分：

    根据CAD图纸要求，修改上下弦网格数量：

    形成桁架网格划分：

    将生成的网格，形成桁架节点，选择整个上弦面，表面表示下拉菜单，勾选节点命令：

    形成桁架的各节点：

    接下来，我们就开始绘制桁架：

    载入刚刚新建的桁架单元族：

    绘制上下弦杆：选择创建命令，点击构件选项

    选择刚刚载入的上下弦族：

    按照要求绘制桁架上下弦：

    绘制腹杆，水平杆件，竖杆，斜杆：

    绘制球形连接件，形成最终的桁架模型：

    BIM就是把建筑、营建工程中之各项流程和建筑本身的模型整合在一起，从而提高建筑工程各项相关信息应用之效益。BIM建模应用及研究大多以Revit作三维建筑设计，也应用RevitMEP软件为各项机水电管线与设备等，各项专业设计和建模，今天我们就聊聊RevitMEP导入管线工程能带来哪些效益与好处!

    一、依照自己的思维利于进行各项设计

    BIMMEP的建模式可依据拟真各项MEP的管线来建模，可以将真实的管线直接呈现在实际三维的模型当中，并从整体建筑模型内来分割自己所需的(剖面图)面向(角度)，并分析给排水、消防、空调通风和电气系统与建筑信息模型链接(Link)在一起，使得相互的关联性更加完整，并能提供项目工程师的设计数据取得及性能分析更佳完整，且能充分发挥BIM的优势。借助BIM的优势，项目工程师可以拟真(优化)建筑设备及MEP(机水电)各系统的结合，更优质的来进行系统仿真与系统分析。同时运用RevitMEP与建筑师及其他相关协力商协同作业，还可以同步与建筑师的建筑模型做实时的修正，取得一致性的建筑信息，且获得实时信息的优势，可避免设计图说的错误和增加设计成本及工程进度落后的趋势。

    二、可依照内部参数化信息来进行符合自己项目管理

    运用RevitBIM软件来建立建筑信息模型，它能够减少机水电等设备事业团队之间与建筑团队的建筑师和结构技师的间的相互沟通。专业团队可以透过协同作业的可视化功能，改善相互的间的沟通并能做出更快速且有效率的决策，减少语言及文书往返所发生的障碍与错误;透过此平台的作业的沟通，更能做出有效率的决策。在规划、设计的建模中，建筑师或业主单位有任何局部变更修正或设计时，RevitMEP可在整体设计和文件档案里，自动更新或更正所有相关变更的内容。这也是符合自己项目的管理方式的一，而不必一一列出变更图文件的位置、配置，再进行修改的优化管理方式。

    三、可透过协同作业的沟通减少错误发生

    项目工程师的设计可以透过拟真建筑设备及各项机水电系统和组件等示意图，建立与业主(甲方)的沟通平台，可透过使用的建筑信息模型的传达，自动交换工程设计的各项性质、参数等信息，从中获取效益，并提早修改错误的图说。且可避免让错误信息进入到工程施工过程当中，而造成严重的变更设计和成本及工期的增加。

    四、建立实际符合施工需求的数量表

    藉由BIM架构模块的参数性质输入各项组件的基本参数后，经由各工项管线径的规划或输入管线尺寸后，实际配置于平面位置后，再透过内部数量表的产出，可实际产出一份有实际数量及表格化的估算表来估设计及施工的依循。再由此表格转换输出成为一份完整的估算表。施工单位也可依此表来备料并作为估价、计价的依据。

    。

Revit2019新功能如何修改绘制的草图图元在草图模式中，可以移动整个草图或修改直线段。

在绘图区域中，选择绘制的图元。

如果已为基于草图的图元创建了草图，请单击编辑选项以进入草图模式。

例如，如果已绘制了楼板，请单击“修改|楼板”选项卡“模式”面板（编辑边界）。

注：双击图元也可以进入草图模式，具体取决于为“绘制的图元”指定的双击选项（“选项”对话框，“用户界面”选项卡）。

修改图元：

如果在草图模式中，完成时，请单击（完成编辑模式）。

本文来源于公众号“三三岛”的“宋姗”

输入墙和柱，通过Element.Areed判定是否为连接关系，如果是，则通过Element.UnGeometry取消墙和柱的连接关系。

输入端IncludeOpenings为True，表示获取依托于墙创建的门、窗、洞口。

输入端IncludeShadows为True，则当两面墙连接时（通过“修改”->“几何图形”->“连接”），并且门放置在连接墙之一上时，可通过该节点，获得门图元。

输入端IncludeEmbeddedWalls为True，表示获取依托于墙创建的整个内嵌墙或幕墙。

输入端IncludeSharedEmbeddeds为True，获取依托于内嵌墙创建的门、窗或其他插入对象。

输入墙和柱类别，通过该节点获取到所有与该墙为连接关系的柱图元。

通过Element.SetPinnedStatus将输入的墙锁定，输入端pinned为True时锁定，为False时解锁。通过Element.IsPinned判定图元是否已锁定。

    文章来源：

    【柏慕联创BIM技术服务，文/胡林】

    问：在绘制施工图的时候，我们都需要绘制门窗的详图大样，当我们绘制好施工图后，开始要绘制大样详图，窗户和门的大样详图在revit中是不需要重新绘制的，可以应用到大样详图中。revit如何快速的出门窗详图?

    单击“视图”选项卡“创建”面板“图例”下的“图例”如图-1所示

    名称和比例可以自己定义，如图-2所示。

    单击“注释”选项卡“详图”面板“构件”命令下的“图例构件”，如图-3所示。

    在“族”后面的选项栏中可以选择我们需要放置的详图构建，“视图”可以选择是平面剖面立面，并且我们可以更改主体长度。如图-1所示。

    我们就可以直接出门窗墙体等构建的详图大样，而不需要重新绘制。如图-5所示。

    同样：楼板、洁具、墙体等都可以使用相同的方法来创建详图大样。

    免费Revit教学视频。

    文章来源：广筑BIM咨询

    本篇文章主要介绍基于Revit创建的BIM模型明标准细表标准的导出。工具/原料：Revit、EXCEL、Revit插件、模型文件。

    针对BIM模型的实际应用中很重要的一项就是工程量的统计，结合模型提出精确的材料数据，有助于计算各种费用（材料、加工、运输等），确定成本，对于相关利益方均有极大帮助。下面介绍实现工程量统计功能的“明细表”。

    1、在“项目浏览器”中找到“明细表”下拉菜单栏。

    选择你需要统计类别的工程量，比如上图显示的电缆桥架与配件、风管与风管管件、管道与管件……还可以右击“明细表/数量”进行新建明细表/材质提取等其他需求。

    2、本次以统计管道材料为例进行介绍，用鼠标左键双击“管道”。

    3、根据本项目模型自动生成相关明细表，标头显示三列，是系统默认的格式。

    4、表格的内容或者标头不是我们想要的怎么办，这就需要我们根据材料统计的需要添加字段“编辑”，双击左侧线框里的字段进行添加，或者双击右侧线框的字段进行删除（也可以单击“鼠标左键”，然后再点击中间线框的“添加（A）”或“删除（R）”），出现下列视图。

    然后点击确定，出现下表。

    5、如果发现它还不是我们想要的，这时就需要我们手动编辑，可以点击“字段”“过滤器”“排序/成组”“格式”“外观”调整明细表标头、行和列等需要统计的材料内容；也可以像在EXCEL里操作一样，合并、插入单元格（注意对模型的影响），最终编辑达到我们想要的格式。

    6、转到三维视图，这时我们在点击明细表某管道行，三维视图中会全部显现出来还可用于检查模型。

    7、下面就是将明细表导出。

    点击左上角图标“”，选择“导出”选项下的“报告”选项，再勾选“明细表”选项。

    导出的格式为“.txt”格式。

    然后出现以下窗口，按照窗口勾选内容选择（如此才能确保与EXCEL表格匹配，如果不勾选大家可以试一下）。

    打开生成保存的“.txt”格式文档，然后全选并复制粘贴到新建表格即可。

    8、导出的数据格式在不同的模型中或者不同类型的材料明细表需要重复设置明细表样式，比较麻烦，那么接下来介绍如何在Revit中进行明细表标准的导出及导入，减少在实际项目中的重复性工作。

    首先在Revit中新建一个项目文件，在平面视图中随便画几条管道，如图所示。

    在“明细表属性”对话框中设置要求的“字段”、“排序/成组”和“格式”，如图所示。

    生成明细表，如图所示。

    保存项目，如图所示。

    然后打开需要添加明细表的项目文件。

    导入事先做好的项目文件，如图所示。

    在“插入视图”对话框中选择“明细表”，如图所示。

    此时直接在此项目中生成明细表，且与导入的明细表设置标准一样，如图所示。

    意义：用上述方法可以在设置好一个明细表标准后，轻松的所有项目文件添加明细表，避免重复添加和设置，也避免了明细表在内容和格式上不统一的问题。

    9、有些插件也可以实现明细表直接导出功能，比如橄榄山快速翻模软件，选择要导出的明细表。选择批量导出，则一次性可以导出多个或者全部明细表。

    导出后提示是否打开导出文件路径:

    或者点击某个明细表，然后点击“EXCEL打开”即可进入EXCEL表。

    10、总结

    1)依照Revit明细表功能统计的材料是模型中体现的材料，Revit建模的特点是“所建即所得”，如果模型不准确、有遗漏及错误，那么材料表也会有相应的问题。

    2)如果模型制作的足够精细，例如机电模型中，将管道附件阀门法兰螺栓、管道支吊架与膨胀螺栓、水泵基础预埋件、风管保温、设备附件、电箱支架等所有构件建立出来后，材料明细表可以指导材料采购及工程实际施工（应该确保现场施工在该三维模型指导的情况下）。

    ——在剖面视图中对水管(风管)进行尺寸标注时，通常情况下只能标记到管道的中心线位置，无法标注到管道边界，因此带来了诸多不便。

    ——但在经过“可进行/图形”中的“升降”命令调节后，可达到如下图所示结果，直接标注到管道边界。

    详细步骤及分析如下：

    1.在机电样板中绘制一根管道

    2.在平面视图中绘制剖面，并进入到剖面视图

    3.在剖面视图中进行尺寸标注(发现只能拾取到管道的中心线)

    4.打开“可进行/图形”对话框，发现管道(电缆桥架)中的“升、降”命令均处于使用状态

    5.将管道命令下的“升”命令，取消勾选使用

    6.回到剖面视图，再次使用Tab键选择拾取标注位置，可以发现此时，可对管道的边界进行标注

    关于“机械设置”下的“管件注释尺寸”与“管线升/降注释尺寸”命令意义如下：

    管件注释尺寸：指定在单线视图中绘制的管件和附件的打印尺寸。无论图纸比例为多少，该尺寸始终保持不变。

    管线升/降注释尺寸：指定在单线视图中绘制的升/降注释的打印尺寸。无论图纸比例为多少，该尺寸始终保持不变。

1.5匹空调开热风一小时多少度电

发布时间：2022-09-02

来源：暖通南社

阅读次数：25

1、根据1000W每小时1度电可以计算出来：1.5P空调的输入功率在1100W、电加热的功率在600W

2、所以制热的时候每小时耗电1100W+600w=1700W/1000=1.7度

3、当然这只是理想的状态，由于房屋的墙体隔热性和门窗的密封性等条件，也会影响到制热的效果

面积

空调的制热速度（制热量）是一定的，房间面积越大，对热量的需求也就越多。相应的，空调制热所需要的时间也就越长。反过来说，空调制热速度快，房间对热量的需求少，空调的工作时间必然也就短了。

比如适合1匹空调的房间，我们可以买一个1.5匹的空调。但是不能过大，空调越大，启动时消耗的电流也就越多。到时候从时间上省下来的电量，全都消耗在启动压缩机上了。

因此，选择与房间面积相匹配的空调，才是最正确的做法。

    在建筑项目的早期规划阶段，我们可以采用多种方法分析概念设计以用于各种用途。

    例如，可以执行以下类型的分析：

        建筑用途（例如零售、住宅和办公空间）的最佳组合

        根据线性尺寸标注或表面积，粗略估计建筑外部的成本

        建筑的不同标高的HVAC（加热、通风和空气调节）要求

    要执行这些类型的分析，可以根据已经定义的标高使用体量楼层划分体量。对于各个体量楼层，软件会计算楼层面积、外表面积、体积和周长。该信息存储在体量楼层的实例属性中，可将这些值包含在明细表和标记中。

    接下来，我们将介绍以下内容：

        关于体量楼层

        关于体量顶部的体量楼层

        关于体量底部的体量楼层

        创建体量楼层

        选择体量楼层

        标记体量楼层

        向体量楼层指定用途

        创建体量楼层明细表

    关于体量楼层

    在概念设计期间，使用体量楼层划分体量以进行分析。体量楼层提供了有关切面上方体量直至下一个切面或体量顶部之间尺寸标注的几何图形信息。

    可以在项目中定义的每个标高处创建体量楼层。体量楼层在图形中显示为一个在已定义标高处穿过体量的切面。

    软件会计算每个体量楼层的下列项：

        面积：每个体量楼层的面积，其单位为平方单位。使用该信息可粗略估计成本或确定设计的使用比率。

        外表面积：从该体量楼层向上到下一体量楼层的外表面积。使用该信息可基于平方单位粗略估计建筑外部面积的成本。

        周长：每个体量楼层的周长。使用该信息可基于线性尺寸标注粗略估计成本。

        体积：每个体量楼层的体积，其单位为立方单位。使用该信息可估计HVAC负荷。

    关于体量顶部的体量楼层

    在您使用体量楼层划分某个体量时，软件会在与该体量相交的每个指定标高（与该体量的顶面重合的任何标高除外）上创建可见的体量楼层。

    例如，假设您创建了一个从标高1开始到标高4结束的体量。在“体量楼层”对话框中，选择标高1、2、3和4。这样，Revit会在标高1、2和3处创建体量楼层。该软件不会在标高4处创建体量楼层，因为标高4与体量顶部相重合。标高4没有外表面积（从其周长向上延伸的垂直表面）或体积（从标高4向上）。但是，标高3的外表面积包括了围绕标高3的垂直表面（墙）以及标高4处的顶部水平表面（屋顶）。因此，体量的顶部楼层外表面积可能比较低楼层的面积要大得多。

    关于体量底部的体量楼层

    要分析最低体量楼层下方的体量部分，请在该体量的最底部边界处创建标高和体量楼层。

    否则，软件在计算任何体量楼层的表面积或体积时，都不会将该部分包括在内。另外，也可以检查该体量的“总表面积”和“总体积”参数。

    注：“总表面积”包括体量的底面面积。但是，体量楼层的复合外表面积包括体量的侧面和顶面面积，但不包括底面面积。

    创建体量楼层

    创建概念设计的体量后，在项目中定义的每个标高处创建体量楼层。

    1.将标高添加到项目中（如果尚未执行该操作）。

    体量楼层基于在项目中定义的标高。

    2.选择体量。

    可以在任何类型的项目视图（包括楼层平面、天花板平面、立面、剖面和三维视图）中选择体量。

    3.单击“修改|体量”选项卡→“模型”面板→（体量楼层）。

    4.在“体量楼层”对话框中，选择需要体量楼层的各个标高，然后单击“确定”。

    最初，如果您选择的某个标高与体量不相交，则软件不会为该标高创建体量楼层。但是，如果您稍后调整体量的大小，使其与指定的标高相交，则软件会在该标高上创建体量楼层。

    创建体量楼层后，可以执行下列任一操作：

        选择某个体量楼层，以查看其属性（包括面积、周长、外表面积和体积）并指定用途。

        标记体量楼层。

        从体量楼层创建建筑楼层。

    选择体量楼层

    创建体量楼层后，可以单独选择每个体量楼层。

    如果将光标移到某个体量楼层上，工具提示和状态栏会显示如下信息：

    体量楼层：<体量名称>的体量楼层：<标高>

    如果状态栏显示的是体量的名称，而不是体量楼层的名称，请按Tab键以高亮显示体量楼层。

    在体量楼层高亮显示后，单击以选中它。

    通过直接操作体量楼层，并不能改变其形状。但是，可以通过改变其体量的形状来达到此目的。本软件会自动更新所有受影响的体量楼层和相关信息。

    标记体量楼层

    在创建体量楼层后，可以在二维视图中对其进行标记。标记可以包含各个体量楼层的面积、外表面积、周长、体积和用途的相关信息。

    如果修改了体量的形状，标记也会随之更新，以反映该变化。

    1.打开要在其中应用标记的视图。

    可以在二维视图（包括平面、剖面和立面视图）中标记图元。但不能在三维视图中标记图元。

    2.将标记应用到体量楼层。

    提示：如果很难标记体量楼层，请将光标移到楼层上，并按Tab键。（按Tab键可以将焦点从体量转移到体量楼层上。）然后单击体量楼层，对其进行标记。

    3.（可选）如果标记显示了“用途”标签，请单击“用途”文字并输入值。

    当您在标记中输入用途值后，项目中的其他区域（例如，图元属性和体量楼层明细表）都会更新此信息。

    Revit提供了“体量楼层标记”和“M_体量楼层标记”族。这些标记提供了关于每个体量楼层的用途和平方单位的信息。它们位于以下文件夹中：

    %ALLUSERSPROFILE%AutodeskRVT2020Libraries<区域设置和语言>Annotations

    要在体量楼层标记中显示其他参数值，请创建包含所需信息的标记族，如图所示。

    向体量楼层指定用途

    在创建体量楼层后，可以指定其用途。然后可以在设计时执行各种类型的分析。

    可以使用下列任一种方法指定体量楼层的用途：

        明细表：在体量楼层明细表中包含“用途”字段。然后在明细表中指定用途。打开明细表，单击某一行的“用途”列，然后输入文字。如果已经输入其他体量楼层的用途值，可以单击该字段，然后从列表中选择一个值。

        标记：要在视图中标记体量楼层，请使用显示指定给每一种体量楼层的用途的体量楼层标记。单击该标记可修改用途值。

        属性：要向“用途”参数指定值，请使用“属性”选项板，如下所示。

    向体量楼层指定用途

    1.在视图中，选择体量楼层。

    2.在“属性”选项板中，输入一个值作为“用途”。

    创建体量楼层明细表

    创建体量楼层后，创建体量楼层明细表可指定用途或分析设计。

    如果修改体量的形状，明细表会随之更新，以反映该变化。

    1.单击“视图”选项卡→“创建”面板→“明细表”下拉列表→（明细表/数量）。

    2.在“新明细表”对话框中，执行下列操作：

    a.单击“体量楼层”作为“类别”。

    如果“体量楼层”在默认情况下未显示，请选择“在此视图中显示模型类别”。从“过滤器”列表中选择“建筑”。

    b.指定明细表的名称作为“名称”。

    c.选择“建筑构件明细表”。

    d.单击“OK”。

    3.在“明细表属性”对话框中，执行下列操作：

    a.在“字段”选项卡上，选择所需的字段。

    b.使用其他选项卡指定明细表的过滤、排序和格式设置。

    c.单击“OK”。

    该明细表将显示在绘图区域中。如果明细表中包括了“用途”字段，则可以向明细表中的各个体量楼层指定用途。

    通过本篇内容，您已学会设计体量来探究建筑的概念设计。下期，我们将以简单示例了解对概念设计执行的不同类型的分析。

    来源：BIM微信公众号  欧特克BIM俱乐部

    免费Revit教学视频。

    Revit内线条成型有很多种可操作方法，譬如墙饰条、楼板边、屋顶檐槽，或者内建放样等等。但是要统计出来线条规格信息、品牌价格，还要能够区分房间信息，安装阶段等多方面考虑，上述方法各有所长各有不足。如墙饰条、楼板边、檐槽必须依附于墙体楼板屋顶等实体模型，内建轮廓放样造型易操作，但是很难做到明细表的相关精准统计。

    So，利用系统基于线性的族样板制作一个线条模型的样板，应该是个不错的解决方法。

    解决思路：

    一、基于线性的族，在项目中相交打断等操作非常方便，易上手。

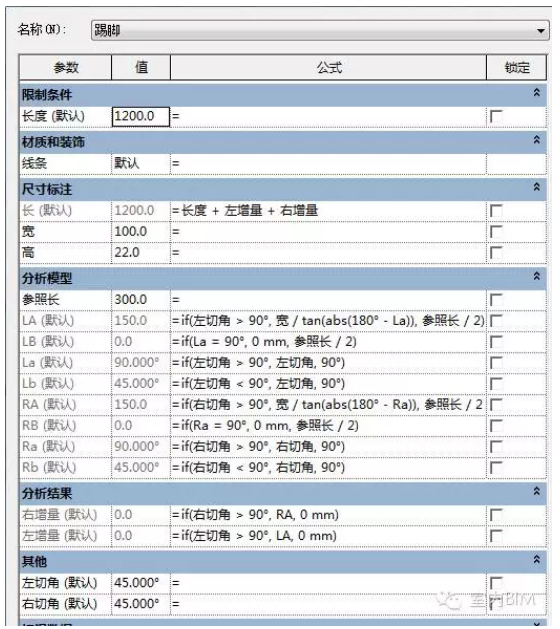

    二、利用嵌入轮廓族形成不同族类型，可以实现不同线条造型的迅速调整变换。

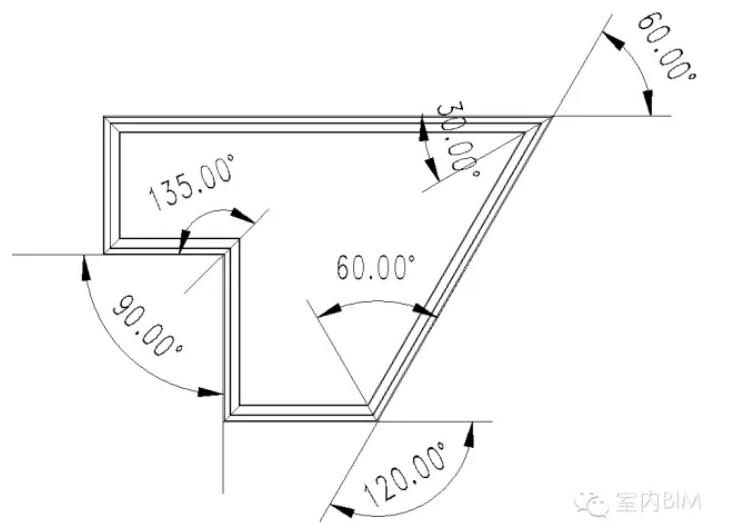

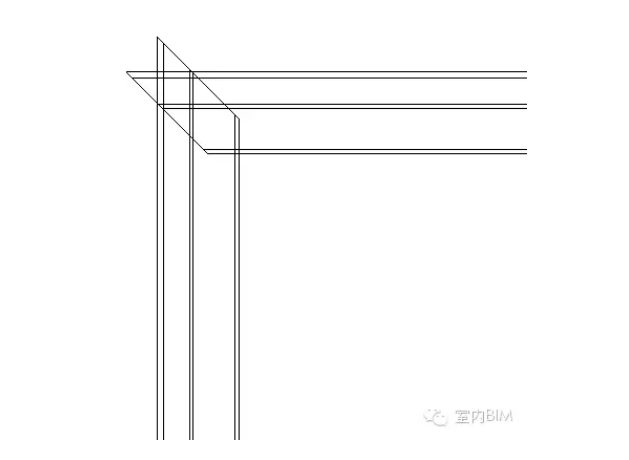

    三、交角问题，可以通过端点部位的延伸或者剪切解决，需要注意的是参数设置不当可能会出现下面这种交角不严谨的情况。

    还需要注意的是阴角和阳角相交时线条造型轮廓和路径之间的内外关系。

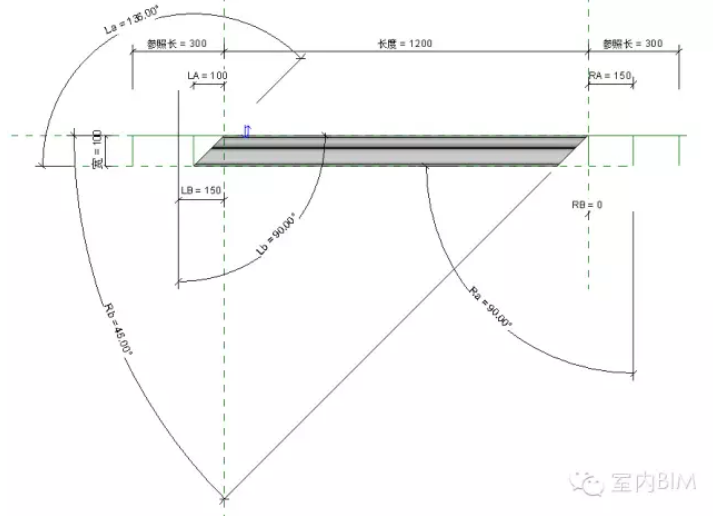

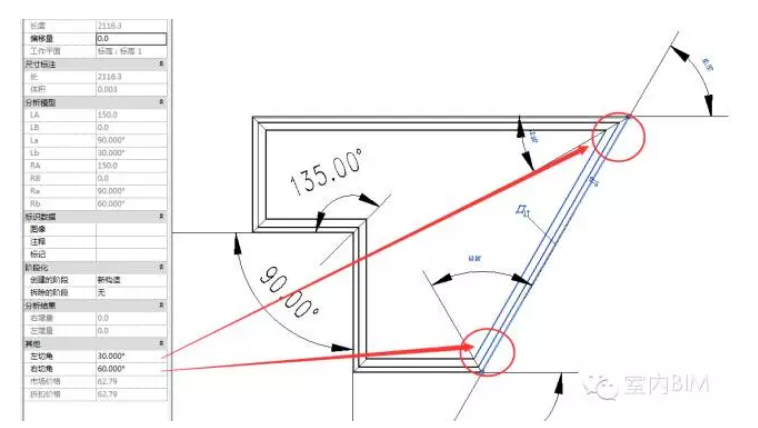

    四、交角角度设置。在16版本及以前版本中如果不借助于插件之类的，无法实现路径角度于线条切角角度的关联计算（17版本或许有突破，说明可参见上期微文说明）。所以目前纯revit需要手动设置一下交角处的线条端点角度即可，如图：

    总结：该方法能将每一段线条的准确使用量0误差统计，（施工现场线条切角加工计长不计短）。如墙体一样，绘制时依照顺时针方向（revit线性模型放置方向潜规则，否则会使得线条朝内。）

《Revit二次开发官方教程》里的代码适合练手以及功能测试，但是在实际开发中，这种代码肯定不符合开发公司的标准。
这里可以使用这个简单的标准模板，这个标准模板的主要参考revit的SDK的Samples案例以及我自己在公司开发的实践来写的。逻辑很简单，主程序类实例化窗口，一个类用来存储临时数据，然后就是主窗口。

首先来看看winform：
1、主程序类

using System;
using System.Collections.Generic;
using System.Text;
using System.Windows.Forms;

using Autodesk.Revit;
using Autodesk.Revit.DB;
using Autodesk.Revit.UI;
using Autodesk.Revit.DB.Structure;

namespace RevitTest
{
 /// <summary>
 /// Implements the Revit add-in interface IExternalCommand
 /// </summary>
 [Autodesk.Revit.Attributes.Transaction(Autodesk.Revit.Attributes.TransactionMode.Manual)]
 [Autodesk.Revit.Attributes.Journaling(Autodesk.Revit.Attributes.JournalingMode.NoCommandData)]
 public class Command : IExternalCommand
 {
 public Result Execute(ExternalCommandData commandData, ref string message, ElementSet elements)
 {
 try
 {
 //prepare data
 TempData tempData = new TempData(commandData);

 // show UI
 using (ElementIdForm displayForm = new ElementIdForm(tempData))
 {
 DialogResult result = displayForm.ShowDialog();
 if (DialogResult.OK != result)
 {
 return Autodesk.Revit.UI.Result.Cancelled;
 }
 }

 return Autodesk.Revit.UI.Result.Succeeded;
 }
 catch (Exception e)
 {
 message = e.Message;
 return Autodesk.Revit.UI.Result.Failed;
 }
 }
 }
}

2、临时数据

using System;
using System.Collections;
using System.Collections.Generic;
using System.Text;

using Autodesk.Revit.DB;
using Autodesk.Revit.UI;
using Autodesk.Revit;
using Autodesk.Revit.UI.Selection;

namespace RevitTest
{
 public class TempData
 {
 private UIDocument m_revitDoc;
 private Document m_Doc;
 private ElementId m_elemId;
 public ElementId ElemId
 {
 get
 {
 return m_elemId;
 }

 set
 {
 m_elemId = value;
 }
 }

 public TempData(ExternalCommandData commandData)
 {
 m_revitDoc = commandData.Application.ActiveUIDocument;
 m_Doc = commandData.Application.ActiveUIDocument.Document;
 Reference reference = m_revitDoc.Selection.PickObject(ObjectType.Element);
 m_elemId = m_Doc.GetElement(reference).Id;
 }
 }
}

3、最后是主窗口

using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;

namespace RevitTest
{
 public partial class ElementIdForm : Form
 {
 private TempData m_tempData;
 public ElementIdForm(TempData tempData)
 {
 InitializeComponent();
 m_tempData= tempData;
 textBox1.Text = m_tempData.ElemId.ToString();
 }
 }
}

最后实现的功能：点选一个元素，直接显示元素的ID；

然后，换成wpf窗口的简单模板：
主程序代码：

using System;
using System.Collections.Generic;
using System.Text;

using Autodesk.Revit;
using Autodesk.Revit.DB;
using Autodesk.Revit.UI;
using Autodesk.Revit.DB.Structure;

namespace WpfTest
{
 /// <summary>
 /// Implements the Revit add-in interface IExternalCommand
 /// </summary>
 [Autodesk.Revit.Attributes.Transaction(Autodesk.Revit.Attributes.TransactionMode.Manual)]
 [Autodesk.Revit.Attributes.Journaling(Autodesk.Revit.Attributes.JournalingMode.NoCommandData)]
 public class Command : IExternalCommand
 {
 public Result Execute(ExternalCommandData commandData, ref string message, ElementSet elements)
 {
 try
 {
 //prepare data
 TempData tempData = new TempData(commandData);

 // show UI
 ElementIdWindow EIwindow = new ElementIdWindow(tempData);
 if(EIwindow.ShowDialog()==true)
 {
 //DoSomething
 }
 }
 catch (Exception e)
 {
 message = e.Message;
 return Autodesk.Revit.UI.Result.Failed;
 }
 return Autodesk.Revit.UI.Result.Succeeded;
 }
 }
}

临时数据

using System;
using System.Collections;
using System.Collections.Generic;
using System.Text;

using Autodesk.Revit.DB;
using Autodesk.Revit.UI;
using Autodesk.Revit;
using Autodesk.Revit.UI.Selection;

namespace WpfTest
{
 public class TempData
 {
 private UIDocument m_revitDoc;
 private Document m_Doc;
 private string m_elemId;
 public string ElemId
 {
 get
 {
 return m_elemId;
 }

 set
 {
 m_elemId = value;
 }
 }

 public TempData(ExternalCommandData commandData)
 {
 m_revitDoc = commandData.Application.ActiveUIDocument;
 m_Doc = commandData.Application.ActiveUIDocument.Document;
 Reference reference = m_revitDoc.Selection.PickObject(ObjectType.Element);
 m_elemId = m_Doc.GetElement(reference).Id.ToString();
 }
 }

}

主窗口代码：

using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows;
using System.Windows.Controls;
using System.Windows.Data;
using System.Windows.Documents;
using System.Windows.Input;
using System.Windows.Media;
using System.Windows.Media.Imaging;
using System.Windows.Navigation;
using System.Windows.Shapes;

namespace WpfTest
{
 /// <summary>
 /// ElementIdWindow.xaml 的交互逻辑
 /// </summary>
 public partial class ElementIdWindow : Window
 {
 public ElementIdWindow(TempData tempData)
 {
 InitializeComponent();
 DataContext = tempData;


 }

 private void btnOK_Click(object sender, RoutedEventArgs e)
 {
 this.DialogResult = true;
 }
 }
}

xaml代码：

<Window x:Class="WpfTest.ElementIdWindow"
 xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
 xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
 xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
 xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
 xmlns:local="clr-namespace:WpfTest"
 mc:Ignorable="d" Height="150" Width="200"
 d:DesignHeight="300" d:DesignWidth="300">

 <Grid>
 <StackPanel>
 <TextBox Margin="10" Text="{Binding Path=ElemId}"></TextBox>
 <Button Margin="10" Click="btnOK_Click">OK</Button>
 </StackPanel>
 </Grid>
</Window>

其实wpf也挺好用的，特别是绑定数据这个强大的功能。

    来源丨益埃毕教育

    在使用Revit建模得过程中，需要涉及到很多扣减关系，例如板和梁相交时，板会自动扣减梁，如若后期需要算量的时候，可能会与算量的扣减规则相冲突。接下来，教大家，如何使用Revit建模的过程中解决这一问题。

    1、自动扣减条件

    Revit中，架构的柱、梁、墙、板有时会自动扣减，而有时不会。自动扣减的条件有两种：

    ①系统族构件。系统族构件必须具有结构属性。结构属性在构件属性栏勾选。

    ②可载入族。可载入族中（框架梁、结构柱等）在编辑族的过程中“用于模型行为的材质”属性必须选择混凝土。

    2、自动剪切规律

    Revit默认的扣减关系是，板减柱减梁。但是这个规则跟计价规范的规则冲突。

    这时候需要将结构构件切换正确的连接顺序，使结构构件的扣减规则符合规范的扣减规则。

    意义：正确的扣减关系是深化模型的前提条件，需要在建立模型的过程中引起重视。通过学习上述文章，可以了解到Revit中扣减规则，并通过使用Revit中“切换链接顺序”命令，解决Revit扣减规则和算量扣减规则相冲突的问题，合理运用。

    -END-

    爆炸视图很多人都见过，尤其是从Revit2016版开始就新增了爆炸视图功能，这个功能会让你的PPT更出彩，让你的图纸更加有趣和可视化！

    学起来难吗？

    总共分四步，

    第一步，打开模型并选中需要分解的构件，单击“修改”选项卡中的的“置换图元”，这个功能的工具提示是：用于创建特定于视图的模型图元标识，可以在视图中替代。我们将使用这个功能来创建分解视图。

    第二步，以一个别墅模型为案例选中屋顶后点击置换图元，在屋顶中会出现一个三维移动坐标，如下图所示。

    第三步，向所需方向移动坐标就可使屋顶向相应方向移动，例如我们将坐标向上移动，如图所示。

    第四步，为了方便观察屋顶从哪儿分解出来，我们可以选中分解后的屋顶，给它添加路径，如下图所示。并且路径的线型和颜色也是可以修改的，只需要在对象样式中找到注释对象，然后在注释对象中对位移路径进行设置即可。

    最终效果如图所示：

    来源：陕五建BIM中心

    今天一位粉丝问，初学bim软件revit，不小心把属性面板和项目浏览器搞没了，怎么找回？

    如图：

    绘图区空白处右键选择属性；

    可以调出属性面板；

    绘图区空白处右键浏览器，选择项目浏览器；

    最终如图。

    免费Revit教学视频。

    文章来源：BIMWELL

    上次我们说到经常在绘制构件的过程中出现一个情况，当前构件不可见。这时候我们该怎么办呢？

    多种解决方式可以选择

    主要通过以下七个途径进行处理。

        1、修改视图范围

        2、视图裁剪

        3、可见性设置

        4、设置规程

        5、过滤器设置

        6、永久性隐藏

        7、详细程度设置

    今天我们来讲第六个。

    1、永久性隐藏一般用在项目基点的设置上，此时可以通过如下所示按钮查看被隐藏的基点。

    2、此时我们可以看到被隐藏的构件，选择需要显示的构件，取消隐藏。

    3、我们就能看到项目基点啦。

    免费Revit教学视频。

       前段时间想到一个点，为了保证项目数据的统一，应当禁止载入未知来源的族，所有可以载入的族应由管理员审核通过存放在企业族库内。那么就需要Revit在族载入前对族进行检查，匹配路径或其他信息。其实严格的来讲还需要禁止编辑族，以及在拒绝载入后需要向管理员反馈信息。这里通过二次开发先简单实现载入族时进行对族进行自检的这么一个简单的功能，后面如果有机会希望可以对整个功能进行深化。

       思路是通过API中FamilyLoadingIntoDocument这个事件实现这个功能。当族载入的时候，触发事件，判断族是否满足条件，满足则允许载入，否则取消载入族的事务。判断的方法有很多，我这里检查的是族的路径以及检查族文件内的一个参数，实际应用的时候可以选择更加合适的一些条件。

以下代码：

 public class Class1 : IExternalApplication
 {
 public Result OnStartup(UIControlledApplication application)
 {
 //注册事件
 application.ControlledApplication.FamilyLoadingIntoDocument += new EventHandler<FamilyLoadingIntoDocumentEventArgs>(checkFamily);
 return Result.Succeeded;
 }

 public Result OnShutdown(UIControlledApplication application)
 {
 //注销事件
 application.ControlledApplication.FamilyLoadingIntoDocument -= new EventHandler<FamilyLoadingIntoDocumentEventArgs>(checkFamily);
 return Result.Succeeded;
 }

 private void checkFamily(object sender, FamilyLoadingIntoDocumentEventArgs e)
 {
 //获取族的存放路径
 string familyPath = e.FamilyPath;
 if (familyPath != @"D:Test")
 {
 e.Cancel();
 TaskDialog.Show("错误", "禁止载入未审核的族，请联系管理员XXX");
 }
 else
 {
 //获取族的文档
 Document familyDoc = e.Document.Application.OpenDocumentFile(familyPath + "//" + e.FamilyName + ".rfa");
 //创建族管理器
 FamilyManager familyManager = familyDoc.FamilyManager;
 //获取族类型
 FamilyType familyType = familyManager.CurrentType;
 if (familyType == null)
 {
 familyType = familyManager.NewType("标准");
 }
 //获取参数
 FamilyParameter familyParameter = familyManager.get_Parameter("测试参数");
 //判断
 if (familyParameter == null || familyType.AsString(familyParameter) != "允许载入")
 {
 if (e.Cancellable)
 {
 e.Cancel();
 TaskDialog.Show("错误", "禁止载入未审核的族，请联系管理员XXX");
 }
 }
 familyDoc.Close();
 }
 }
 }

开发到最后都是在跟数学打交道，revit作为一款三维建模软件，表达的是各种结构的空间关系，二次开发中自然也包括大量的向量计算。

好在revit 的api里已经事先提供了很多向量的运算，方便开发人员使用，免得自己写方法。

首先通过帮助文档看一下有哪些向量运算方法：

有了这些方法就可以完成很多事情。
例如：

 XYZ vect1 = new XYZ(1, 0, 0);
 XYZ vect2 = new XYZ(0, 1, 0);
 XYZ vect3 = vect1.CrossProduct(vect2); //两向量组成面的法向量
 XYZ vect4 = vect1.Subtract(vect2); //两向量相减
 double angle = vect1.AngleTo(vect2); //两向量的夹角
 double aa = vect1.DotProduct(vect2); //两向量点乘
 double length = vect1.GetLength(); //向量的长度
 XYZ unitVect = vect1.Normalize(); //向量单位化

有了上面这些方法，就可以实现空间向量中的各种计算。

在视图中，您希望使用“可见性/图形”对话框更改图元类别的显示或图形，但类别显示为灰色，无法对其更改。

问题：类别的可见性可能由视图样板控制。

解决方案：请执行下列任一操作：

1、修改指定的视图样板：

在项目浏览器中，单击视图名称。 在“属性”选项板上，单击“视图样板”的值。 在“应用视图样板”对话框中，对于与目标类别相应的“V/G 替换”参数，请执行下列操作之一：

1.1单击“编辑”，并更改目标类别的可见性设置。

1.2清除其“包含”复选框，以便视图样板不再控制该类别集的可见性设置。

1.3更改视图样板将影响依赖于该样板的所有其他视图。

2、取消视图与样板的关联：

在项目浏览器中，单击视图名称。在“属性”选项板上，对于“视图样板”，选择“无”。

视图将不再链接到样板。该视图将保留其当前属性，但以后对样板的更改不会影响该视图。现在，您可以替换图元类别的可见性。

3、将新样板指定给视图：

在项目浏览器中，单击视图名称。在“属性”选项板上，单击“视图样板”的值。 在“应用视图样板”对话框中，根据需要选择定义目标类别可见性的其他样板，或者选择不定义其可见性的样板，以便为每个单独的视图定义可见性。

    可任意控制角度的参数化格栅用途很广，可利用嵌套族的方法与窗族组成可调角度的百叶窗，也可与法兰组成可调角度的百叶风口。下面来看看如何去绘制可控制角度的参数化格栅吧。

    1.新建族–公制常规模型。

    2.利用参照线绘制一条任意角度的参照线，并用TAB键将端点对齐锁定。

    3.给参照线添加角度的标签。

    4.利用创建拉伸命令配合拾取线命令创建轮廓，并添加格栅宽度和格栅厚度的标签。

    5.完成后转到立面视图，控制好格栅的长度，并添加格栅的标签，然后锁定。

    6.完成后就可以任意控制角度的参数格栅。

    文章来源：BIM学习网

    我们布置了多根平行管道，且需标注间距尺寸时我们可以使用尺寸标注命令连续标注管道，如下图

    此种标注方法很常见，但与此同时有个问题就是管道间的文字互相遮挡，不便读图。此时我们需要手动调整文字位置。

    如果管道间距完全相同，这里我们可以利用类似建筑专业标注楼梯的方式，对尺寸标注做些许调整，显示为间距×段数=总长的方式来进行标注。方法如下：

    选中尺寸标注后点击属性面板上的“编辑类型“按钮，打开类型属性对话框。单击下部的等分公式参数后的按钮，编辑等分公式。

    这里可以随需要定制，比如我下图定制的样式。

    一路确定后当前标注样式并没有改变，此时可选中尺寸标注并单击图形一侧的等分按钮。

    随后在尺寸标注的属性面板中将”等分显示“参数中的”等分文字“修改为”等分公式”，应用即可。

    完成后如下图

日光路径是指在为项目指定的地理位置处，太阳在天空中的运动范围的可视化表示。

日光路径显示在项目上下文中，让您可以定位太阳在一年中日出和日落之间运动范围内的任何一点。通过日光路径的屏幕控制柄，可以将太阳沿其每天路径放置在任意点以及沿其8字形分度标放置在任意点（如以下图和表所述），来创建日光研究。

要充分体验日光研究的潜力，可先显示日光路径，然后在需要时使用日光路径的关联菜单来访问“日光设置”对话框。同时使用日光路径和“日光设置”对话框可以体验到两者的结合优势，即日光路径高度可视化的交互式控制柄，以及对话框的预设和共享设置。

注：日光路径和“日光设置”对话框中所显示的时间是项目位置的当地时间。由于当地时间可能与日光时间有一小时或更长时间的差别（这取决于您所在的位置），因此在日光路径中以日光时间显示太阳的位置，以确保在日光正午时太阳位于头顶正上方。

“静止”和“一天”模式：沿每天路径拖曳日光可以修改时间，或者拖曳每天路径本身可以修改日期。

“多天”模式：拖曳任一每天路径可以修改研究的开始日期或结束日期。

将日光垂直于每天路径并沿8字形分度标拖曳，可以修改日期。

“一天”模式：拖曳指定时间范围的任何一个端点，可以增大或减小研究时间段。“多天”模式：拖曳高亮显示研究区域的任何边界可以增大或减小研究时间段，或者将研究区域的整个表面拖曳到总日光区域内的新位置。要在保持时间范围不变的情况下修改开始和结束时间，请沿每天路径拖曳该表面。要在保持日期范围不变的情况下修改开始和结束日期，请沿8字形分度标拖曳该表面。

将光标放置在日光上，并按住鼠标左键可显示总日光区域。

移动日光：将日光拖曳到指定研究区域内的任意位置，可以修改日期和/或时间。地面指南针指示正北方向，如果修改项目方向，指南针指示方向不会随之变化。

使用ViewCube调整视图中模型的方向时，地面指南针会随模型移动，因为它是视图的一部分。

    文章来源：慧远BIM

    Revit+Dynamo：预制化桥梁的快速建模

    Revit+Dynamo的工作形式已被越来越多的Bimer所采用，在市政行业更是如此，特别是在桥梁领域，Dynamo已经是Revit平台不可缺少的工具。

    今天小编想介绍的是Revit+Dynamo的工作形式于预制化桥梁中的应用。预制化桥梁与普通现浇箱梁在建模思路上有很大的不同（现浇箱梁的建模思路之后会推出相应专题），区别于现浇箱梁桥，该桥型构件多、形状复杂，并且每个构件拥有着自身的信息与参数。

    01、如下图所示，不同参数的预制化构件共同拼装成了形态各异的桥梁。

    桥梁超高、加宽变化

    02、针对这些特点，制定包括T梁参数化族、横隔板参数化族、自动排梁等一套研发方案，总结出了预制化桥梁的快速建模方案。

    部分Dynamo节点

    03、小编在某项目中对构件进行了简单的统计，发现该项目仅横隔板数量就超过15000个，总构件更是超过30000个，在众多构件的空间定位上，我们实现了用Dynamo读取设计数据控制自适应点来进行样板族放置的手段，减少了类似工作的重复劳动的同时，提高了建模准确度。

    预制T梁拼装模型

    T梁桥细部展示

    04、且由于超高变化、桥梁加宽等问题导致桥梁构件互不相同，对此我们采用参数化结合自适应公制常规模型的手段，我们基于标准图集定制了参数化标准T梁样板族（20m、25m、30m、35m、40m）、标准横隔板样板族、标准湿接缝样板族文件，仅用一个族就可参数化变化出各种尺寸做到“一次制作，永久使用”。例如：15000+横隔板最后只用了3个横隔板样板族，极大的减轻了工作量，同时最大程度上实现模型的轻量化。

    参数化横隔板样板族

    参数化T梁样板族

    通过Revit定制参数化标准样板族，并利用Dynamo读取设计数据控制自适应点来进行样板族放置的工作形式很好的减少了类似工作的重复劳动，并提高了建模准确度。

    来源丨益埃毕教育

    风管是可以在现场加工制作的，因此风管设计尺寸比较灵活。但是为了便于标准化加工与安装，矩形风管有常用的边长规格尺寸。样板文件中默认的风管边长尺寸与用户常用尺寸不尽相同。用户希望在设计中仅仅使用标准尺寸，避免使用非标件。

    步骤一：

    打开“管理”,点击“MEP设置”中的“机械设置”。在界面中选择“风管设置”下的“矩形”，右侧会罗列出当前项目文件中可以使用的风管边长尺寸。见图1-1。

    图1-1

    步骤二:

    选择不需要的尺寸，点击“删除尺寸”。在弹出的“删除设置”对话框中，点击“是”。见图1-2。

    图1-2

    如果需要删除的风管尺寸在当前的项目中已经被使用，软件会提醒“正在删除风管尺寸”对话框信息。用户仍然可以删除该尺寸，并且已经使用该尺寸的风管不受影响，直到用户主动修改该风管尺寸。

    步骤三：

    除了删除不需要的尺寸外，还需创建列表中不存在的风管尺寸。点击“新建尺寸”，在“风管尺寸”对话框中输入风管边长，点击“确定”。如图1-3。

    图1-3

    步骤四：

    重复步骤2与3，直到完成整个风管尺寸列表的编辑。这样用户就得到了常用的风管边长规格尺寸。见图1-4。

    图1-4

    -END-

    免费Revit教学视频。

在BIM软件系列中，无论是在学习还是在应用的过程中，Revit软件作为目前国内BIM应用技术中的主流软件之一，不过有些人在使用的过程中会出现各种问题，下面就为大家总结了Revit软件使用小技巧供大家参考。今天就来跟大家聊聊Revit传递项目标准的流程吧。

Revit传递项目标准的流程

项目标准包括以下各项：

族类型(包括系统族，而不是载入的族)

线宽、材质、视图样板和对象样式

传递项目标准

打开源项目和目标项目。

在目标项目中，单击“管理”选项卡 “设置”面板 “传递项目标准”。

在“选择要复制的项目”对话框中，选择要从中复制的源项目。

选择所需的项目标准。要选择所有项目标准，请单击“选择全部”。

单击“确定”。

如果打开“复制类型”对话框，则可从以下选项中选择：

覆盖：传递所有新项目标准，并覆盖复制类型。

仅传递新类型：传递所有新项目标准，并忽略复制类型。

取消：取消操作。

BIM技术作为目前建筑业转型升级的最高水准，会有越来越多的价值潜能被不断开发，节省成本、提高质量、产生价值，何乐而不为。
