如何在Revit中合理添加过滤器区分构件？

如何在Revit中合理添加过滤器区分构件？下面就为大家分析一下。

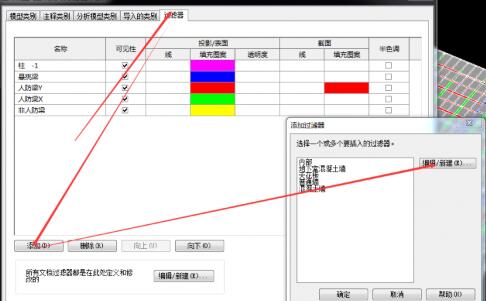

1、打开“可见性/图形替换”，切换至“过滤器”选项卡，点击“添加”，再弹出的“添加过滤器”对话框中，点击“编辑/新建…”，如图所示。

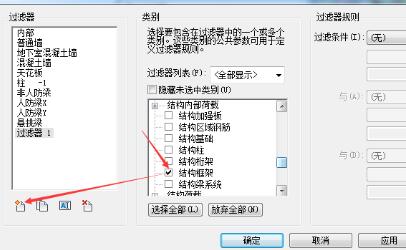

2、在弹出的“过滤器”对话框中，将“类别”中“结构框架”勾选，新建一个过滤器，如图所示。

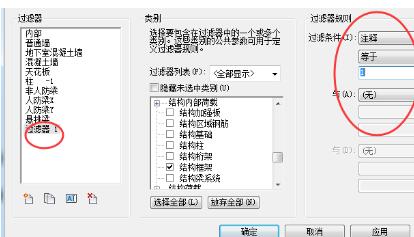

3、命名完成之后点击“确定”，然后添加过滤条件(一般可以选择注释，选择条件选择易于操作的如数字1)，如图所示。

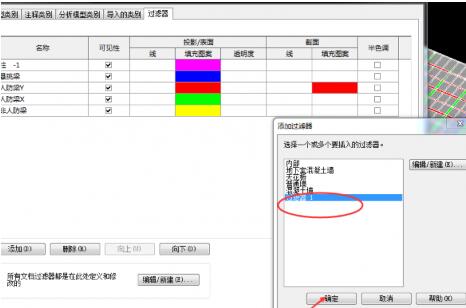

4、通过以上步骤，创建需要数量的过滤器。选择创建完成的过滤器，点击“确定”，将需要的过滤器一一添加到视图中，并设置不同的填充图案、颜色，如图所示。

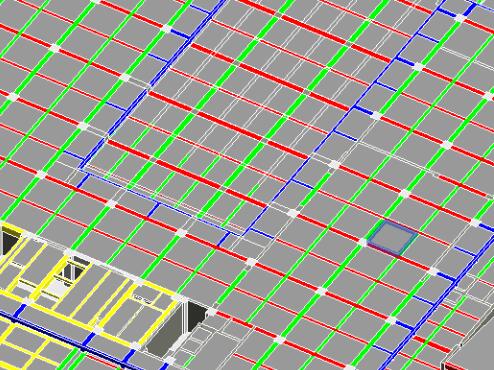

5、当注释的值改为过滤条件设定的值时，梁的颜色就会改变，如图所示。
