Revit机电教程,Revit中如何快速将机电模型拆分为多个单层项目

image_print阅读模式

在Revit中,将机电模型绘制完成后,往往需要多人同时对一栋楼的模型进行优化,在无法使用中心文件时,需要将机电模型拆分为多个单层项目,这时可以按标高快速拆分机电模型。

1. 首先复制一个需要拆分的机电模型,根据需求修改命名为B1机电模型,如图所示。

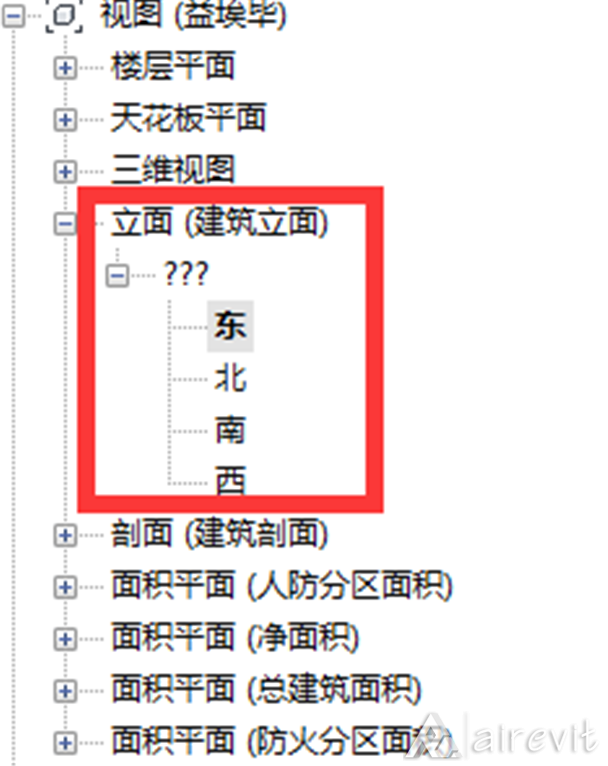

2.打开复制的项目文件,进入立面视图,如图所示。




3.使用由左上至右下的框选方法,框选B1F标高以下的模型点击删除,如图所示。

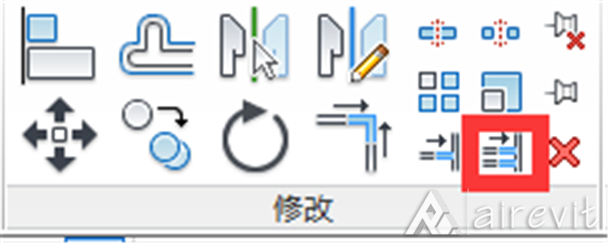

4.此时发现会有部分立管未能按要求删 除,点击修改面板中的“修剪/延伸多个图元”对多余的立管进行修改,如图所示。

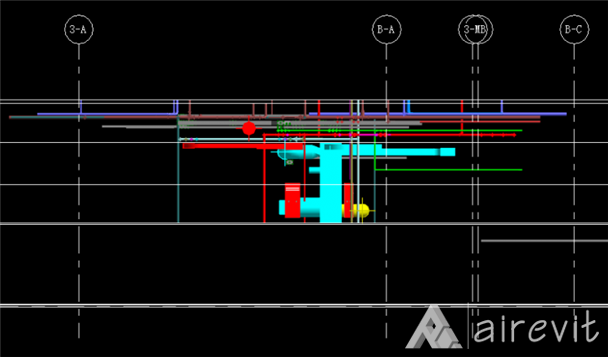

5.点击B1F标高,再次框选B1F标高下的立管,完成后如图,保存模型,即完成B1F模型的拆分。



按标高快速拆分机电模型的意义:

在完成机电的建模后,往往根据时间的安排,需要多人同时进行一栋楼的模型优化,将机电模型按标高快速拆分为多个单层项目,可以大大提高工作效率,缩短项目周期。

来源:Aairevit
