revit三通建模方法：在revit中 ，倾斜45°的上开（或下开）三通

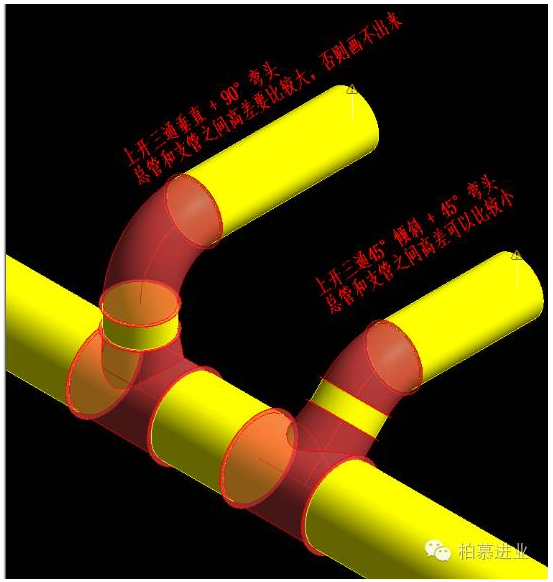

    当总管和支管高差较小时，需要画倾斜45°的上开（或下开）三通，如图1所示，如何画？

    图1

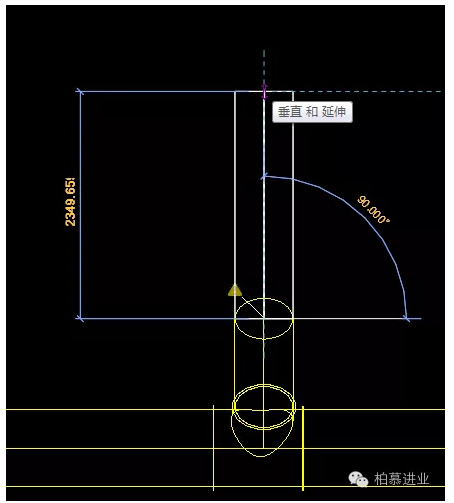

    1)先在总管上画垂直上开三通，在3D视图中“临时隔离”总管、三通和支管，如图2所示。

    图2

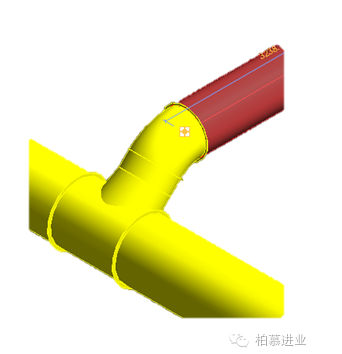

    2)切换视图使总管垂直视图（为了看起来更清晰，调成“线框模式”），如图3所示。

    图3

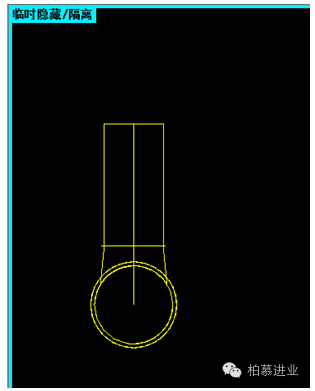

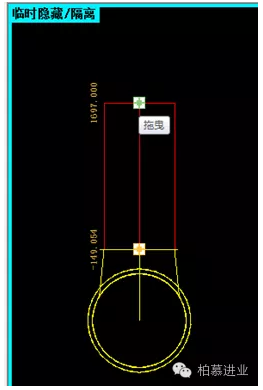

    3)选中支管末端的“拖拽点”，如图4所示。

    图4

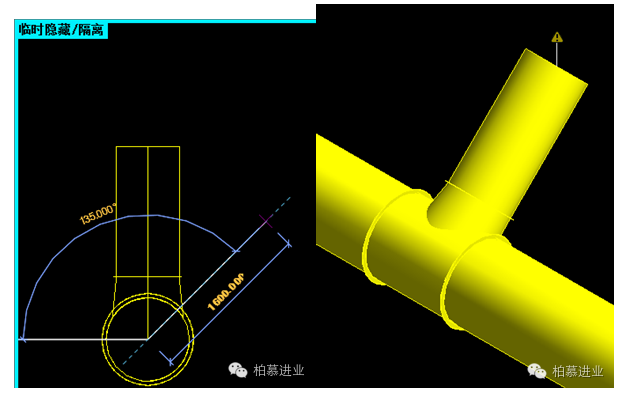

    4)“拖拽”到“135°”，然后松开，就画出了倾斜45°的上开三通（下开三通方法类似）如图5所示。

    图5

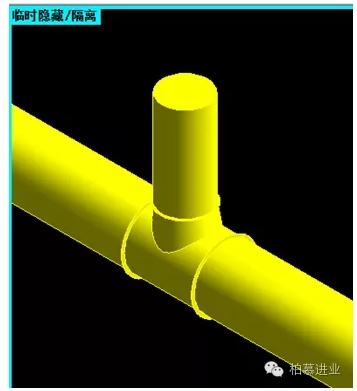

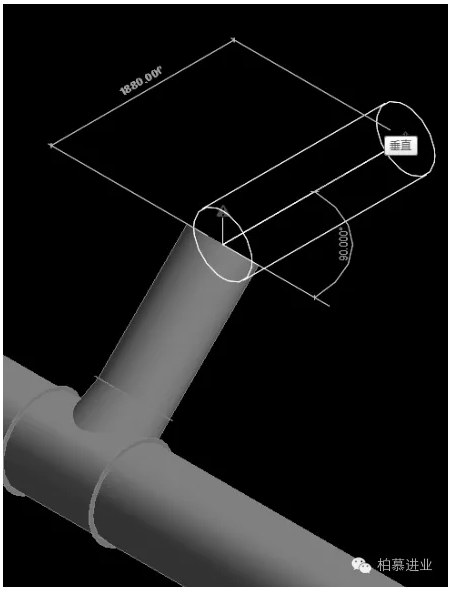

    5)然后在3D或平面视图中画水平支管3D如图6所示、平面图7所示。

    图6

    图7

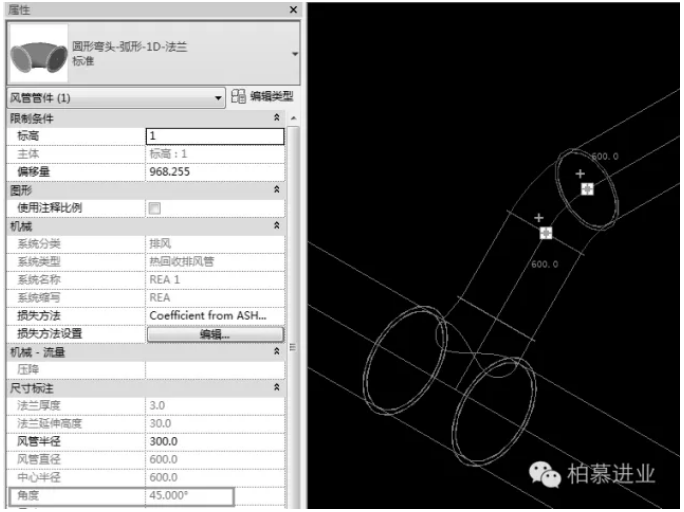

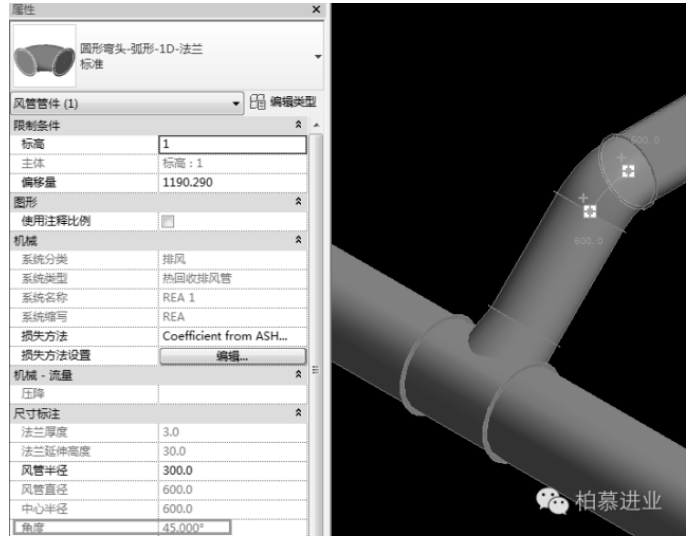

    6)画好之后，就能实现图8、图9所示效果，在属性中可以看出弯头的角度是45°。

    图8

    图9

    7)然后调整支管标高到设计值，如图10所示。

    图10
