Revit翻模，结构模型中，结构框架(即梁)的绘制是占用工作量比较大的一个环节，特别是对一些非常规形态的建筑物来说，梁与梁的搭接有时会出现如图所示问题：

　　如上图所示，该边缘角度呈锐角姿态，revit中结构框架会自动连接裁剪，形成与图纸不同的样式，这时就需单独处理一下结构框架的连接方式，如图所示：

　　先拾取其中一根结构框架构件，在两个结构框架交汇处出现实心拖拽点的位置单击右键，选择不允许连接，然后手动拖拽该结构框架缩到与之交接的结构框架的构造体内，使其起到被包裹的作用。

　　上述是一种方式，有时其他角度可能拖拽也有问题，这时可以调整一下结构框架的实例属性中的“Y轴对正”使其统一对正位置，从而达到不改变连接状态也可以较完美的连接方式。

    从详细建筑模型创建完整且准确的能量模型，在执行能量优化之前，首先需要准备模型以确保生成的能量模型尽量完整和精确。

    按照所列顺序执行以下步骤。以下部分列出了每一步骤的详细信息。

    1.隔离将用于创建能量模型的图元。

    2.聚焦模型以减少处理时间。

    3.找出并解决问题，如图元明显缺失和存在较大间隙。

    4.创建能量模型并评估结果。

    5.根据需要逐渐降低分辨率。

    01、隔离图元

    当它们被设置为“房间边界”，Revit将使用下列图元创建能量模型：

            天花板

            柱

            幕墙嵌板

            幕墙系统

            幕墙竖梃

            门

            楼板

            质量

            屋顶：公用边、隐藏线、内部边、屋檐底板

            竖井洞口

            场地：建筑地坪

            结构柱

            墙：公用边、隐藏线

            窗

    若要隔离图元

    1.创建新的模型三维视图。

    2.在视图中，设置“可见性/图形”替换以仅显示以上列出的图元，包括指定的子类别。

    02、聚焦模型

    通过调整建筑模型，将能量模型的精度调至最高并将处理时间降至最低。

    1.在三维视图中，找出任何位于建筑之外且不影响建筑能量的图元。例如，我们可能在模型的道路、路径或墙上使用楼板作为布景。

    2.选择这些图元，并禁用“房间边界”属性。这一步会在能量模型创建过程中忽略这些图元。

    3.若要在视图中隐藏这些图元，需要在其上单击鼠标右键，然后选择“在视图中隐藏”。这一步可将创建能量模型的所需时间降至最低。

    03、找出并解决问题

    若要从建筑模型中创建能量模型，建筑图元必须适当闭合。该模型无需密闭，小的间隙和重叠属于实际建筑模型中的自然部分。创建能量模型时已将它们考虑在内并允许它们存在。

    但是，如果空间上缺少整个屋顶，或墙丢失，或存在大间隙（比“分析空间分辨率”的设置大一到两倍），那我们就应解决这个问题。

    1.动态观察三维视图，并在整体建筑外围查找明显缺失的图元或存在的较大间隙。

    2.仔细检查模型的四周和上下。并非所有间隙都容易识别。该步骤可能无法帮助您将它们全部找出。仅检查任何明显存在的问题。

    3.解决任何明显存在的遗漏或间隙。

    当我们认为模型已经基本闭合，请转到步骤4：创建能量模型并评估结果。

    04、创建能量模型并评估其质量

    1.单击“分析”选项卡→“能量优化”面板→（创建能量模型）。

    此时会显示一条消息，指出创建能量模型可能会花费相当长的时间，在此过程中，Revit将不可用。

    2.在对话框中，选择“创建能量模型”。能量模型准备就绪后，将在“三维能量模型”视图中显示。

    3.打开“可见性/图形”对话框。

    4.在“分析模型类别”选项卡上，执行下列操作：

    a)清除“分析空间”。

    b)对于“分析表面”，仅选择“着色”。清除“分析表面”的所有其他子类别。

    当任何Revit建筑图元（或部分建筑图元）出现在建筑热传导的主路径之外（如墙体的女儿墙或屋顶的悬挑），就会出现着色表面。所有着色表面都仅应存在于其能发挥作用的地方。

    5.检查视图中，查找出现在错误位置的着色表面。

    6.找到位于错误位置的着色表面之后，请转至建筑模型中的此区域，以便更仔细地检查它，查找存在的间隙或缺失的图元。

    请重点注意“房间边界”属性处于禁用状态的图元。由于这些图元在能量模型创建时未被考虑，因此它们可能会造成错误着色。

    7.解决任何已找出的问题。

    8.若要查看更改是否提高了能量模型性能，需要执行以下步骤：

    a)单击“分析”选项卡→“能量优化”面板→（删除能量模型）。

    b)重复步骤1到7以再次检查位置错误的着色表面。

    9.当能量模型符合您的要求后，请转至步骤5：根据需要逐渐降低分辨率。

    05、根据需要逐渐降低分辨率

    在确保能量模型已包含所有所需分析空间却所有分析表面均位于正确位置之后，请检查能量模型中图元之间的间隙。

    能量模型图元之间的小间隙均符合预期，且不会对分析造成不利影响。但是，如果这些间隙很大，或尚未完全捕获建筑的合理坡面，则必须提高“分析空间分辨率”和“分析表面分辨率”设置。此更改会增加处理时间。它还可帮助在建筑模型中发现更多间隙或遗漏。

    1.在能量模型三维视图中，请打开“可见性/图形”对话框。

    2.在“分析模型类别”选项卡上，执行下列操作：

    a)选择“分析空间”。

    b)对于“分析表面”，选择所有子类别。

    3.动态观察能量模型，以查找图元之间意外出现的较大间隙。

    4.如果找到较大间隙，需要执行以下操作：

    a)单击“分析”选项卡→“能量优化”面板→（能量设置）。

    b)在“能量设置”对话框中，将“分析空间分辨率”更改为1’或457.2毫米，然后将“分析表面分辨率”更改为6″或152.4毫米。

    将这些参数大致按照2:1的比率保存。最小值为6″和3″（152.4和76.2毫米）。对最详细的建筑模型来说，分辨率设置为8″和4″（203.2和101.6mm）通常较为有效。

    5.创建能量模型并重新访问结果，反复调整“分析空间分辨率”和“分析表面分辨率”设置，直到您满意此能量模型为止。

    例如，在下面的图像中，#1显示的是初始能量模型，#2显示的是解决所发现问题后的改进版能量模型。

    6.转至下一步骤：生成能量分析。

    免费Revit教学视频。

    了解如何在包含复杂几何图形的混凝土建模图元中放置钢筋和钢筋集。

    关于自由形式钢筋

    自由形式钢筋可使用变量非平面分布填充不规则形状主体的表面。

    通过沿主体、钢筋集布局指定参照曲面并定义钢筋属性，可以放置自由形式钢筋。其中会填充任何平面或复杂三维结构图元。在对模型进行详细设计时，自由形式钢筋和形状控制钢筋之间存在一些差异。自由形式钢筋在某些情况下的行为方式会不同，从而保持参数化保真度和模型的几何图形。

    自由形式钢筋属于“结构钢筋”类别的一部分，拥有所有相关联的属性。创建单根钢筋或包含常用钢筋属性（例如弯钩、数量、钢筋长度、总计钢筋长度和自动编号）的钢筋集。同样，您可以为部件和组添加自由形式钢筋。

    放置自由形式钢筋

    将自由形式钢筋放置到包含简单几何图形的混凝土建模图元。

    您可以通过任何视图在单个曲面中放置自由形式钢筋。此示例显示了三维视图中的自由形式钢筋放置。

    1.单击“结构”选项卡→“钢筋”面板→图片（钢筋）。

    2.单击“修改|放置钢筋”→“放置方法”面板→图片（自由形式钢筋）。

    请注意，“修改|放置钢筋”→“钢筋集类型”面板→图片（曲面分布）处于选定状态。

    3.确保未选中“修改|放置钢筋”→“多重选择”面板→图片（选择多个）。

    4.在“属性”选项板中指定钢筋类型。

    5.在“钢筋集”面板上，指定布局。

    6.在绘图区域中，选择要作为自由形式钢筋主体的图元的曲面。

    7.选择主体曲面相邻的参照曲面，自由形式钢筋集将从此处开始。

    8.选择主体曲面相邻的参照曲面，自由形式钢筋集将在此处结束。

    9.钢筋将根据参照平面和预定义属性定义，填充主体曲面。

    10.按Esc键或单击“修改|放置钢筋”→“模式”面板→图片（取消）以退出“自由形式钢筋”放置模式。

    沿多方面曲面放置自由形式钢筋

    最佳做法：自由形式钢筋

    在放置自由形式钢筋时，使用以下最佳做法。

    建模自由形式钢筋以穿过凸边或凹边

    自由形式钢筋不能穿过两个主体面之间的凸边或凹边。但是，可以使用钢筋弯钩来填充凸面和凹面。

    根据需要调整弯钩长度和角度。

    如果面不是90度，并且两者之间的边是凸边或凹边，则钢筋需要在不同角度进行弯曲。创建几个钢筋集（如下图①和②），并改变弯钩长度和角度来完成此操作。

    您也可以使用几何图形或工作平面在主体面的相交处绘制单个形状控制或自由形式钢筋。

    建模自由形式钢筋以穿过多个分段边

    类似于凸面边和凹面边，自由形式钢筋不会穿过2个主体面边或多根直线段。

    相应地分割图元已精确放置穿过单个边的自由形式钢筋。以下图元将会拆分为3条线段以创建3个单独的表面边。

    绘制自由形式钢筋

    在二维和三维视图中直接绘制自由形式钢筋。

    通过草图绘制自由形式钢筋时，布局会固定为单根钢筋，并且约束无法更改。

    1.绘制自由形式钢筋前，先通过主体的几何图形创建并设置工作平面。请在此工作平面上绘制钢筋。

    2.单击“结构”选项卡→“钢筋”面板→图片（钢筋）。

    3.单击“修改|放置钢筋”→“放置方法”面板→图片（绘制钢筋）。

    4.在绘图区域中，选择自由形式钢筋的主体。

    5.在“属性”选项板的“构造”下，指定“几何图形”参数作为“自由形式”。

    6.“草图模式”处于启用状态并且钢筋保护层线为可见。

    7.使用“修改|创建钢筋草图”选项卡上的工具→“绘制”面板，直接绘制钢筋。

    绘制钢筋时，确保将线捕捉到保护层的主体保护层。重叠直线将重叠钢筋几何图形形状。

    8.完成草图时，请单击“修改|创建钢筋草图”选项卡→“模式”面板图片（完成）。

    9.自由形式钢筋几何图形以绘制的形式在主体中创建。根据需要调整“属性”选项板中的实例属性。

    10.若要从自由形式实例创建形状控制的钢筋，请在“构造”下，指定“几何图形”参数作为“形状控制”。形状驱动钢筋可以约束并在主体内按集进行分布。

    免费Revit教学视频。

    Revit如何创建泳池

    一、绘制泳池轮廓

    1、在体量和场地中选择建筑地坪。

    2、创建新的地坪类型，室外地坪–泳池。

    3、结构为150，设置好材质。

    4、用绘制相关的命令，绘制封闭区域。（矩形和起点，终点，半径)

    5、设置室外地坪位于地下-600的位置。然后完操作。

    7、设置视图范围，就可以看到绘制的泳池的投影了。

    8、进入三维视图，建筑地坪将自动修剪场地成一个坑。

    二、绘制泳池墙边

    9、建筑–墙–墙：建筑。

    10、在属性对话框中，设置底部偏移为-600，顶部约束为未连接，偏移量为900。

    11、绘制方式为拾取线。

    三、编辑水材质

    12、选择建筑–构建–楼板。

    13、打开类型属性对话框。

    14、修改名称为“泳池中的水”。

    15、编辑结构。

    16、修改材质为液体-水，修改厚度为400。

    17、确认后，修改偏移量为-200。

    18、绘制水的轮廓。

    19、点击完成编辑后，效果图如下。

    步骤看似繁琐，其实就是编辑材质的过程，能达到此效果的方法有多种，本次分享的只是其中之一的小技巧，你get到了吗？

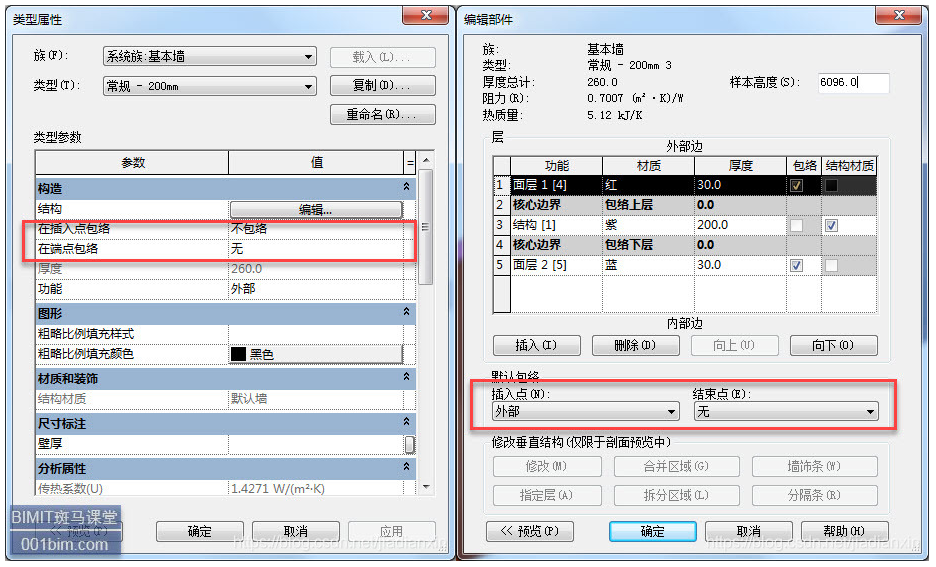

    在墙体的参数类型中，有一些参数是关于“包络”的，那么什么是“包络”，如何使用这个命令呢？

    图

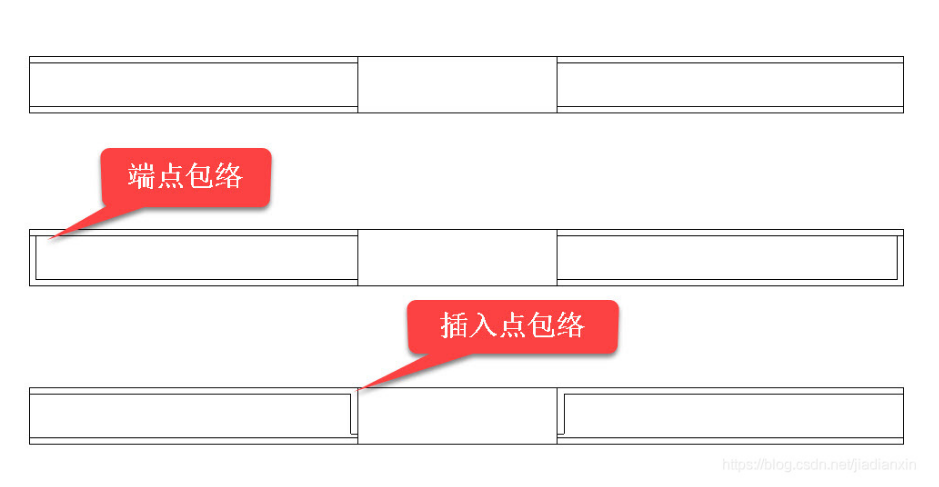

    1、“插入点包络”和“端点包络”的区别：“插入点”设置的是有门窗的位置，“端点”是墙的两端的结束位置。

    图3、插入点包络和端点包络

    2、为了方便从三维上观察区别，这里对不同的材料层设置了材质

    标题设置Revit的建筑面层材质

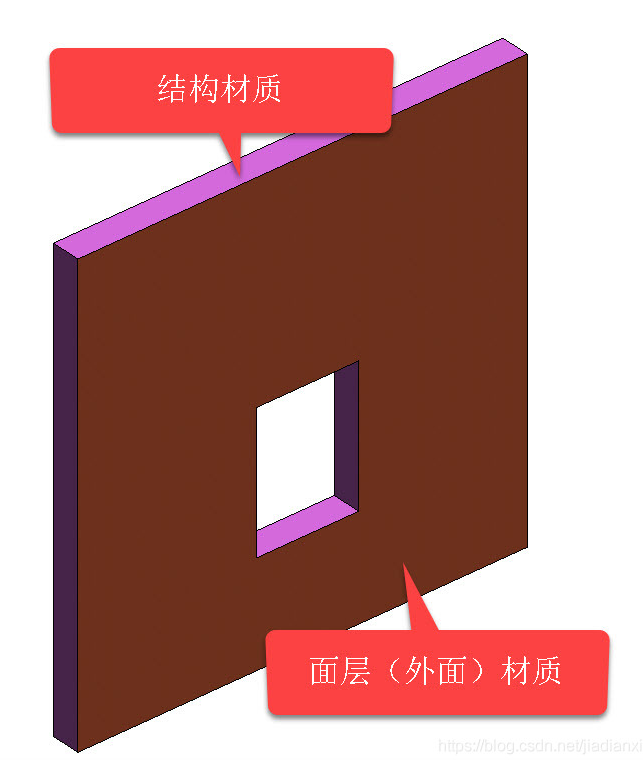

    3、如果没有包络，墙体的端面显示的是结构材质

    Revit端面的材质是结构材质控制的

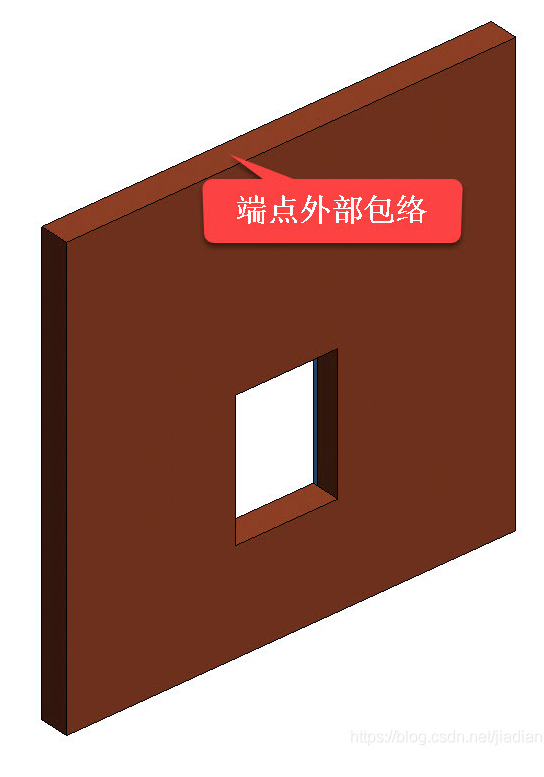

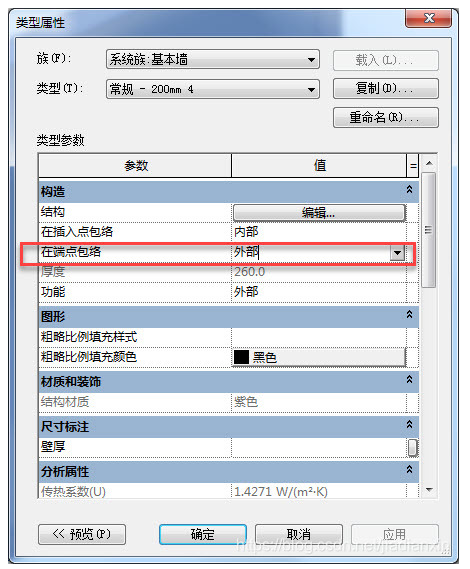

    4、如果设置了端面包络，材质会将墙的端部包住

    本文标题《Revit包络如何控制墙体面层》

    本文地址：BIMIT斑马课堂https://www.001bim.com/article-66-1.html

现今通用的BIM一词，乃BuildingInformationModeling的缩写，是指一个涉及建构(generate)与管理(manage)营建设施的数字化表达的流程(process)，而这些数字化的表达，称为建筑信息模型(buildinginformationmodels)，应具备设施的物理(包括几何形状与位置)与功能特征，并成为用以在设施的全生命周期中支持决策的共享知识资源。基于这样的定义，我们可以知道，BIM技术不会只是相当于一套软件工具(但当然需要软件工具)，还牵涉到工程的作业流程与全生命周期信息的管理，而应用的重点在营建设施的全生命周期决策支持。

在专业BIM里面，如果没有自己的绘图平台(图形引擎)，就只好采用第三方的平台，其中Autodesk的CAD和Revit最为普遍。有些厂商自己搞过图形引擎，但毕竟做这个图形引擎毕竟也是一个专业，肯定做不过专业厂商，于是出于核心竞争力的考虑，而放弃自有引擎，转而采用第三方引擎。这个道理就跟Autodesk只擅长图形引擎而不擅长专业软件一样，她不得不通过不断的收购来获得专业领域的能力和产品。

关于revit软件的使用方法上，今天小编给大家放送的是关于revit属性栏的调出以及放置，希望能够帮助到大家子日常使用revit软件以及参加BIM考试时能够有所帮助。

我们在打开revit之后，很有可能因为不熟练把属性栏不小心关掉了，这种时候，没有属性栏就无法正常工作，那属性栏从哪里调出来呢?

其实很简单，选项卡中选择视图——用户界面

点开用户界面的小三角

在属性前面勾选对勾就可以了。

我们在工作学习时候，有时候不小心不知道怎么的属性栏就不在工作界面的两边了，而是跑到了工作界面的上方，影响绘图区域。

怎么把属性栏放回界面原来的位置呢

选中属性栏进行拖动，注意将鼠标拖动至左右边框上，出现虚线框即可

后半夜值班，工地进展比较顺当，也没啥事要处理，可是还不能睡觉，没办法，谁也不知道有没有突发事件，生活就是这样，当你觉得做好准备迎接挑战的时候，结果挑战没来；当你准备放松一下的时候，他来了；这家伙一点都不按规矩出牌，很赖皮的说。

好啦，言归正传，突然想写点什么，每天接触的都是建筑方面的一些人和事情，就从这里写吧。最近接触了几个学生，也都是建筑专业的学校毕业的，但是刚到工地有点发蒙，不知道怎么干起怎么学起，有感于咱也是从学校出来的，趁天黑走过了头晕阶段，混到现在虽然没站多高，但是自力更生、自给自足也能办到啦，想把一些理解拿出来晒晒，要不时间长了容易长毛，如果你是个成功人士的话，那么看到这就可以干点别的去了，不过你要是学生或者刚到施工单位，还是给个面子往下看看。

一、吃透设计图纸

看图是最基本的能力了，建筑施工最根本的原则之一就是——按图施工。如果你不懂图纸，我觉得我实在是无语了，这都不懂以后出去别说自己是搞施工的，就算说搞施工也别说是搞技术的，说搞技术的也别说看过我这篇文章，忒给俺们施工人员丢人。当然了，各种工程的图纸不一样，民用建筑一般简单点，可以先从这个看起，学校、影院等公共设施图纸又相对复杂点了，再比较复杂的就是群体的工业建筑了，不仅要看单体工程的，还要看互相之间的关系，可以负责任的说你如果能够看懂一个钢厂、水泥厂、药厂什么的一整套图纸下来，那么你这第一条基本毕业了，至少能干测量放线这个工作了。当然了，术业有专攻，每个人都不能各个领域都精通，土建图能看精了，水暖电通和设备图知道点，看着不头晕就成啦，贪多嚼不烂说的没错；实在想明白的话也得精通一方面然后再普遍涉猎。

不过要想彻底看明白图纸你就要接触下一条了……

二、看懂标准图集

国家的、地方的、设计的、施工的各种图集，图集太多了啊！（在这里发个感慨先）真的是太多了，俺电脑存了七八百个图集，做工程的时候还经常有找不到图集犯愁的时候。没办法，标准化发展就是这么个痛苦的过程，接受不了就得忍受。这里想说的是，什么算是看懂标图？不是光理解了标图的意思就成了，还要对标图所说的材料、设备等一些东西有个大体了解，要不一说聚苯乙烯你都不知道什么东西，说起聚氨酯你都没见过，那就成纸上谈兵了，不中。毕竟标图上的说法很多和我们平时的叫法是不一样的，都是学问词，说出来别人会不习惯。其实弄明白以上两点才能算是基本了解图纸了，图纸这关算及格了吧，但是你要想真的弄明白，还要了解其他的一些知识，比如：

三、了解施工规范

跟图集是一样的，规范就算是不能称之为浩如烟海，估计也差不多；忘了谁开的一个粗俗的玩笑了，说规范就像现在的王八屁股（简称龟腚），人工养殖的多，天然成熟的少；话粗理不粗哦。有很多知识不仅是图纸方面的，还包括施工方面的，都要参考规范。当然理论上我们要按照国家验收规范的步骤和标准去组织施工的，但是大多数工程不可能完全达到规范的标准，就算前些年评的热火朝天的鲁班奖和结构长城杯，也没人敢吹牛完全符合规范的每一条要求。这么一说大家可能误解为可以不按照规范施工了，其实不然，国家规范毕竟是个统一的标准，我们一定要遵守，不过如果有什么不方便施工的部分，可以坐下来大家商量，毕竟工程是个多边形，有多长的线基本能固定下来，但是这根线到底能围多大面积，还要看怎么摆布了，具体的不能说了，只是最后说个原则，按照国家、省市、行业规范施工是俺们建筑企业的质量保障，也是对工程质量负责任的基本态度。（当然了大概投标书里面这句话出现的频率仅次于让利两个字！）

四、“会用”基本工具

建筑工地常用的一些工具还是要懂得的，比如质检员的检测工具、测量用的全站仪啊水准仪什么的、试验员和材料员的一些检验器具，毕竟很多时候自己检查了才能有底，这个社会忽悠人的东西太多了，连中央电视台都敢上，建筑工地也跑不了的。当然这里说的会用不仅仅是指会操作就成了。那个简单，只要有人教，不出半个月统统搞定。会用的关键是知道什么东西用在什么地方，什么时候用，应该得到什么数据，得到的数据说明什么问题，还要能够通过分析现象看到本质，然后找出问题的关键点，把问题解决掉，这才是“会用”。比如一个简单的混凝土坍落度测试，测出来是多少这个谁都会，10cm或者20cm，但是这个数据说明什么，现场好不好干活？配合比用不用调整？怎么调整？这些才是真正需要掌握的东西。

五、精通常用软件

建筑工地一切资料都手写的时代已经过去了，电脑在迈进千家万户的同时也没有忘记建筑工地，捎带脚也挤了进来。硬件上去了自然就得有软件配合，要不容易偏左或者偏右——犯错误。对于施工来说，常用的软件倒是不多，各有千秋，很难评判出好坏来，愿意用什么一般取决于领导意志或者个人喜好，讨论这个问题跟讨论猫走不走直线一样，意义不大！目前从俺接触的来看，OFFICE或者WPS肯定要会了，主要是WORD和EXCEL，汇报工作会用到其中的PPT；另外想画图的，CAD不能不懂，最好精通；资料员肯定得会资料软件，各省市类似，只有些小小不同；预算员经常用广联达、鲁班软件；计划统计大都是PROJECT，当然还有其他的，原理差不多；财务一般都是专门的软件，象用友、金蝶、新中大啊啥的，公司规定啥你就用啥，这个一般人做不了主。以上这些会了，一般的事情抵挡起来就没问题了，当然你要是搞装饰施工，PHOTOSHOP不可少，估计3DMAX也要明白，不过个人认为那东西天天画太累眼睛了，对俺们脆弱的身体不好，虽然属于施工单位，但也类似于设计了，算是半个设计吧！

其他的可能还会用到，得根据工程具体情况来看，想不起来了，大家以后碰到再自学吧。

六、熟悉操作流程

一座宝塔地上出，

上面细来底下粗；

有朝一日倒过来，

底下细来上面粗。

忘记是什么时候看的这么一首打油诗了，不过看了一遍就记住了，（高中背政治题要有这记性就好了），虽然是歪诗一首，但是说的挺好。一个建筑起来总是要按照一定的顺序来做的，空中花园虽然传说的厉害，咱没有亲眼看到，还是不敢苟同。建筑施工就是这样，一个工程设计出来了，怎么把它从图纸上变成实物？先干什么后干什么？这些都是需要了解的，至少排进度计划就得把这些步骤吃透，否则你肯定排不出来！再说想当工长（现在有的单位叫栋号负责人），不精通这些那更是白搭，工人和包工头都能难为死你，经常给你出难题，你说了他们敢不听，等你去管吧，问题给你提上来了，你不懂？完，那以后你得被他们牵着鼻子走了，工作缓慢、成本加大不说，最主要的是没有了威信，到最后不用别人说，你就会觉得自己干不下去这个位置了，会觉得受罪得很哈！可是等你锤炼一段时间都明白了，那么工人也就会按照你的安排去做了。

会了就成了？不是的！那只是基本要求，会以后是精。什么叫精？好吧，简单说就是别人不会干的你会干；别人撅着屁股傻干的你有办法干的又快又好，还省钱；八个字：人无我有，人有我精！等你会到这个地步，你基本不用为饭碗犯愁了，不管他啥危机、啥衰退，只要建筑行业存在，你照样有吃有喝，小日子过的得得的！大企业的工长做到这前几条也算是很过硬的工长了，干几年熬个项目副经理没问题！

七、明白施工重点

做任何事情都要明白重点，不光光是建筑哈！处理问题最好能先把重点找到并且处理完，否则边边角角处理半天，一会就绕糊涂了，等没了激情，疲惫了，问题就不好解决了。作为施工来说，不管是质量进度，还是安全成本；都要想找到每个工作阶段的重点，我们的资源和能力是有限的，面面俱到的事情想做到太难了，所以说一个建筑的不同阶段侧重点是不一样的，只有找对了才会见效果。再细点说，不管是群体工程还是单体工程，总有点事情是迫在眉睫的，是难啃的硬骨头，把这个问题解决了，很多其他的问题就会迎刃而解或者好处理一些。但是难办到的就是怎么样能找到重点，找到之后如何解决？其实一个企业的最终目的是什么？——盈利！盈利包括两个方面，名和利。其实名也是为利，所以说出发点要放在盈利上，不管是目前的盈利还是今后的盈利，目的一样，但是做法可能会大相径庭。当然了，安全质量进度三要素一个也不能少，少了哪一个都不会盈利，这点不好讲，大家自己以后体会吧！这点里面还有一个关键，那就是要有决心甚至说狠心去解决关键问题，关键时刻上的去、顶得住、办得成！否则都泡汤了，就像现在流行的说的，男人要对自己狠一点，否则不是纯爷们！哦，忘了哈，对女人来说，这个观点也可以参考哈！

其实施工中的重点有很多，每个方面里面会有个重要的，这些重要点比较一下，会选出最重要的，经济方面只是打个比方哈，各位别误解，不能一切向钱看啊！

八、摸透人机效率

既然要派活或者安排生产，那么对于效率就不能没有研究，什么工作用多长时间，一个人能干出多少来，什么样的活派多少人去做；这些现场管理的人员都需要心中有数，尤其目前的中国状况和人员素质，大多数人还是喜欢做包工的，工地一般也喜欢这样，那么就涉及到这方面的知识了，如果不明白或者不精通，一般会出现两种情况，第一是估高了，自己赔钱；二是估低了，没人干，或者干到一半跟你磨叽，那时候一个头有两个大。当然你要是二班的，也不排除蒙的正好的时候，人品好、虽然有，但是少，人总不能靠蒙过日子吧！机械方面也是一样，自己设备的生产能力、运输能力、起重能力，在正常情况下和最大情况下是多少？采用机械和人工对比哪个更合适？怎么样充分利用机械设备？都要想的。尤其是很多时候项目部会租赁一些机械设备，怎么样掌握火候榨干最后一滴油是现场管理人员应该懂得的哦！

其实从这第八条开始就逐渐的向经营方面靠拢的意思了，对于这些知识，不同的位置要求掌握的程度是不一样的，但是如果想走工长—副经理—项目经理—公司高层职务这条路的话，这点就不能不精通了；如果走的是技术这条路，那么知其然就可以了。但是不管干啥撒，一点都不懂那是绝对不成的，老家话说起来就是不会过日子！

九、跟紧市场行情

市场是什么?会有很多解释，简单点说：市场就是人的欲望和购买力的一个平衡点。为什么要跟紧市场？那是因为我们不够大、不够强，无法做到垄断或者左右市场，只能紧跟啊！

对于施工单位来说，勉强分一下的话有两个市场—甲方市场和乙方市场。也就是说我们需要从甲方承揽工程，从社会组织资源把这个工程干完，然后得到一定利润。既然要有利润，那么最简单的办法就是跟甲方多要点，自己干活少出点，赚个差价！但是这也是比较笨的方法，类似于马路边上卖白菜的那种经营办法。道理虽然通用的，但是步骤要复杂多了。先说跟甲方怎么要吧，首先是投标的时候要组织好，对于自己的报价心里要有底，能不能赚钱得知道，赔本的买卖没啥政治原因或者远期利润，还是不做得好！其次在施工过程中盯紧增加费用的那部分，不能不要或者少要，应得的东西还是尽量拿到手，不要的话没人会说好，只会有人说比较傻或者管理不到位，o(∩_∩)o…

下来就是施工单位自己组织购买，在市场上采购这关了。如果说甲方合同确定下来了，那么采购这关会很重要，一个工程需要采购的物资能够占到六成甚至更多的比例。怎么能不谨慎呢？买东西吗，无非就是价廉物美，如果没钱还要讲究一个垫付能力，只要充分了解市场，公开公平，这点基本能控制住的。当然采购里面还包括劳动力和设备等其他的资源，也有个原则，劳动力还是要找水平高点的，能够顶得住的队伍，否则进来以后不是干不好就是干不了，要不返工浪费一大堆，省的那点人工费不够这些浪费的钱呢！设备嘛，够用就成；最好资金能够周转的情况下自己采购最好了，但是一定整明白够用的涵义，不是以高峰期的需用产出比来计算的，那样的话太奢侈了！

总而言之一个意思，因为我们专业，所以我们赚不专业人士的钱，我们利用的是市场和能力，不是耍花枪吹牛皮！要是你碰到个甲方对建筑施工比你还专业，那你得老实点，将心比心，先做朋友再做工程；不过这么多年过来，俺宁可跟专家打交道也不愿根半瓶子打交道，太累！

十、预算要懂一些

我奶奶在世的时候经常说一句话：老爷们是个耙子，老娘们是个匣子；不怕耙子缺齿，就怕匣子没底！预算应该就是施工单位的耙子了。虽然干的是老爷们地工作，但是仍然需要女人的细心和耐性。至于说预算怎么学，那就看你有没有兴趣搞预算工作了，要是你想当预算员，那么定额一定吃透，什么工程量计算规则啊，定额子目啊，造价信息解释啊，包括修缮定额里面的东西，都得弄明白。虽然现在比较流行直观单价投标，但是组价的时候还是要参考定额吧！好了，定额明白了然后就是其他一些相关知识了，包括定额怎么来的？各项组成为什么这么定价格？特殊情况怎么计算？新技术怎么结算？季节性施工怎么能多要点？但是目的就是一个，怎么能合情合理的多要回来钱！

不过你要是不想做预算，想当项目经理，那么好了，没必要知道那么细，看定额也就是看说明，计算规则，上看天下看地，特殊情况知道怎么算比较合适就成了，总而言之就是你专看预算人员容易忽略的地方就成咯！

十一、财务明白一点

经济社会离不开钱，没办法。既然想管工程，就得接触财务知识，如果不是专业的财务人员，那么你会看报表就OK了，以下都是得会看的，成本分析表、现金报表、负债表，其他的还是交给专业人士处理的比较好！当然了，对于社会的各种收费，作为项目一定要明白。各种规费啊、税金啊、保险啊，为支援国家建设，我们不偷税漏税，但是至少得知道有哪些可以合理的那个啥税吧！

当然了一些名词什么代扣代缴、增值税和普通税的区别、发票的种类、收据的用处等等等等，都得知道一点！作为一个项目，知道的不一定有多深，但是一定要做到知道的面要广，这个是个关键哈！

十二、会找合同空子

如果借用《围城》里一个达人的推理，那么我们可以这样推倒下去：一般的工程都是有合同的→合同都是人定的→人定的就会存在漏洞→有漏洞就会有人钻进去→我们也属于人→所以我们一定可以钻合同的漏洞！

好了，既然推倒成立，那么接下来就看你有没有那个水平了！记得武侠小说中经常说某人武功如何如何厉害，别人一使出什么招数，他马上就看出多少破绽，结果拿木棍一捅，OK、搞定了！呵呵，知道了吧，我们就是要做某人！那么你就得拿出点点真才实料，在这个阶段，预算就要深入研究了，至少要达到比预算员还得高点的水平，最好是跟两个工程的投标和结算下来，这样你才能真正了解，绝不是考个什么几级预算员证就能搞定的问题咯。当然这个时候的预算还需要有一些特殊阶段怎么计算的知识，例如季节性施工、特殊环境施工、特殊结构施工、索赔阶段计算知识！

在这里还需要大量的法律知识，当然了，俺们不是律师，不用涉及那么多法律知识，但是几个基本的法律总要懂吧，比如：合同法、建筑法、劳动法、索赔条例、强制性条文、政府主管部门一些文件！其实这里有个小窍门，那就是一道题：如果一个远离总部经历了地震的工程，同时在严寒条件下进行了抢工作业，结果干到一半甲方没钱停工了，那么你怎么索赔，如何打赢官司？（要是现实中有这样的工程，那只能说你太有才了），索赔都要准备什么材料，怎么样能让材料对自己有利，能打得赢？要是把这个问题弄懂了，有把握搞定；那么恭喜你，你水平提高很大一截咯！在和甲方和社会审计机构打交道过程中，基本应付起来不费事了！

当然这里还要补充一点：就是在这个标题的考虑上，要学会发散思维和跳跃思维，按照正常思维在这事情上很难想得出点子，因为合同都是严密的逻辑思维和大量的实际经验组成的。

Revit软件是最先进的建筑设计和文档系统，是专门为BIM而开发的，它可以实现建筑设计的整个生命周期的相互衔接和信息的传递。在建筑行业，Revit在一定程度上实现了BIM，它通过应用关系数据库来创建三维建筑模型，可以生成二维图形和管理大量相关的非图形的工程项目数据。那Revit软件的显著特点有哪些？我们来看一下。

  7、Revit软件中实现协同设计的前期准备主要包括：多工种专业间协同模式的选择方式；准备一些适应多工种的视图环境和模板文件；设计适合多工种协同的族库。

第一种方法 使用红白贴图

第一步将图象的源文件替换成上图中的红白贴图，第二步调整图像位置 ，使其红白左右放置，第三步调整贴图比例，这决定着每个红白条纹的长度 第四步 将水平和垂直重复都改成平铺。第五步将材质赋予给对象即可完成

此种方法是经常使用的较为稳妥的方法，如果找不到红白贴图，可使用第二种方法

第二种方法

第一步 常规选项卡下 改为渐变，颜色无需更改

第二步 点编辑，进入编辑选项卡

渐变类型 改为对角线 ，颜色始末端均为红色 中间位置在0.41颜色为白色 插值均为实体 。第三步 调整旋转角度，横杆旋转45度，纵向杆旋转135度

第四步 将材质赋予给对象 即可完成

第三种方法

第一步 百度搜索红白贴图，下载一张图片

第二步 在中绘制出栏杆扶手3m，选中栏杆扶手，单击“编辑类型”按钮，打开“类型属性”对话框。在该对话框中单击栏杆结构后面的“编辑”按钮。弹出“编辑扶手（非连续）”对话框。删除扶手1和扶手2。修改高度分别为300mm和600mm。不修改轮廓。

第三步 添加扶手3和扶手4材质。单击材质“file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image018.jpg”按钮，打开“材质浏览器”对话框。在Autodesk材质库中搜索“混凝土-轻质”，将其添加至项目材质列表中。复制重命名为“栏杆扶手”，切换至外观选项卡，单击图像，弹出纹理编辑器。浏览到刚刚下载的红白贴图文件的位置。修改纹理。

第四步 调整适合的比例，单击完成按钮。继续单击3次确定按钮。退出所有对话框。观察模型。

第五步 添加顶部扶栏材质，配合键盘Tab键。选中顶部扶栏。单击编辑类型按钮。打开类型属性对话框。在对话框中添加材质也为“栏杆扶手”。

      Revit链接模型怎样进行轴网、标高的传递？下面就为大家分析一下。

这样做的目的在于，不同的专业可以各自进行作业，同时每一个专业项目文件都拥有同一个项目基点和轴网，对后期模型的整合提供前提条件。

2、各专业模型文件的链接(例：将消防模型链接到结构模型)

总结：

1、各专业可以分别完成各自的模型，可以减轻对硬件要求。

2、对于小项目，用这种方式会增加整体效率。

3、模型链接绑定后，即可得到一个全专业模型(大型项目建议采用协同的方式作业

    如图1，在创建地形表面后用建筑地坪绘制水域的边界线。

    图1

    如图2设置建筑地坪实例属性及类型属性，并在结构中将其材质改为水，完成后即可实现如图3的水面效果了。

    图2

    图3

    文章来源：BIM學習營

    承台钢筋建模

    REVIT中放置钢筋的三种方式如下：

    一、选择钢筋族载入

    钢筋是通过族文件订制的，可以通过外部文件载入，也可以自定义。第二种钢筋浏览器选择需要形状的钢筋或者手工绘制。

    其次，就是每一根钢筋都对应了型号和参数，有利于与施工和算量对接，钢筋建模最大的价值点就是钢筋精准算量。

    具体绘制的步骤如下：

    接下来小编就把关键步骤给大家分享一下：选择结构样板-选择结构选项卡-独立绘制（1000*1000*500）承台如下：

    设置混凝土等级以及保护层厚度等参数如下：

    布置钢筋钢筋设计如下：设置可见性-【可以作为实体查看】【三维视图】-【精细】+【真实】

    最后，REVIT钢筋建模有待解决的问题：

    1、无法定义保护层厚度

    2、钢筋的精细位置设计

    3、如果需要微调钢筋位置，感到不便

    4、钢筋布置可能存在冲突

    6、钢筋的定位不够精准，可能存在冲突

    最后，我想说BIM落地很难，但已经有万千BIM行动派入坑推动发展，我相信终会苦尽甘来！

使用“线”工具或“拾取线”工具来绘制参照平面。

1. （参照平面）。

• （参照平面）

• （参照平面）

• （参照平面）

• （参照平面）

• 概念设计环境：“创建”选项卡“绘制”面板（参照平面）

2. 绘制一条线：

1. （直线）。

2. 在绘图区域中，通过拖曳光标来绘制参照平面。

3. 单击“修改”结束该线。

3. 拾取现有线：

1. （拾取线）。

2. 如果需要，在选项栏上指定偏移量。

3. 选择“锁定”选项，以将参照平面锁定到该线。

4. 将光标移到放置参照平面时所要参照的线附近，然后单击。

    建筑标高、结构标高的区别

    相对标高

    相对标高：以建筑物室内首层主要地面高度为零作为标高的起点，所计算的标高称为相对标高。

    建筑标高

    建筑标高：在相对标高中，凡是包括装饰层厚度的标高，称为建筑标高，注写在构件的装饰层面上。

    结构标高

    结构标高：在相对标高中，凡是不包括装饰层厚度的标高，称为结构标高，注写在构件的底部，是构件的安装或施工高度。

    标高是标出建筑各部分的相应高度.

    有以黄海渤海珠基等高程体系为基础的,也有建筑物本身的相对高程.

    除了建筑相关的标高程外其他一般都只标尺寸.

    标高的标准是根据建筑中楼地面面做法里的面层厚度而定.

    标高符号

    用细实线绘制、高为3mm的等腰直角三角形。

    如下图所示：

    标高标注的注意事项：

    （1）总平面图室外整平地面标高符号为涂黑的等腰直角三角形，标高数字注写在符号的右侧、上方或右上方。

    （2）底层平面图中室内主要地面的零点标高注写为+0.000。低于零点标高的为负标高，标高数字前加“-”号，如-0.450。高于零点标高的为正标高，标高数字前可省略“+”号，如3.000。

    （3）在标准层平面图中，同一位置可同时标注几个标高。

    （4）标高符号的尖端应指至被标注的高度位置，尖端可向上，也可向下。

    （5）标高的单位：米。

Revit作为目前建筑行业中最重要的设计软件之一，占据了百分之七十的软件市场，因此不少人已经开始迈入了学习该软件的大门了，那么学习Revit需要注意什么问题？

1、概念问题

这个问题一直是困扰着许多学员的，为什么这么说?因为之前大家对于传统CAD设计工具的习惯，绘图的想法还是停留在点、线、面、弧等概念上，而Revit系列是基于BIM概念而开发，所以更重助于3D模型的建立。但是注意这里的3D模型不是之重表象，而忽略内部信息。Revit是参数化建模，一切都是靠数据说话，各种参数之间有联动关系，也就说当你修改其中任意参数的时候，其他与之相关的都会随之而变，这点是CAD所达不到的。

另外，Revit所建立的是3D可视化模型，可以把传统CAD所建立的平面、立面、透视、立体及详图等全部纳入其中，并且可以分别展示，这样大大方面了设计人员对于设计上的缺陷或问题进行谈论，决定最佳解决方案。

2、学习方法

目前Revit的学习方法分为自学和培训。先说自学，这种方法需要有一定的时间和个人能力，Revit虽然与CAD同出一门，但是两者的根源却不相同，所以说不要认为都是一个公司的，所以操作上差别不大，这是自学人员最容易犯的大忌。奉劝各位自学的朋友，一定要耐下心来，最好买本相关资料或视频，然后依照顺序来学习，不要掉以轻心。

再说培训的朋友。这类朋友一般是结构BIM培训机构的培训来学习Revit，你们该注意的是培训机构的选择以及价格和口碑。一定要做好多方调查，选择正确的、口碑好的、价格适中的。俗话说便宜没好货好货不便宜，当然也不排除漫天要价的机构，所以这里奉劝各位一定要把眼睛擦得雪亮，辨识培训机构的真伪与能力。

3、专业的选择

我们知道Revit系列分为建筑、结构、MEP三大模块，一般来说这也跟项目中各个专业相对应，那是不是就意味着在学习的时候只能或者只是根据自身的专业学习就好了，其他的专业不用理睬呢。以笔者的经验来看，未必。因为BIM概念是可以贯穿建筑全生命周期的，而其相关软件也是具体同样的特性，尤其是Revit系列软件可以把建筑项目中各阶段的作业基本都包括，而且大家应用Revit之后都是基于BIM模型来工作，所以说对于该软件各个专业的了解也是相当必要，这样可以降低专业之间的沟通障碍，便于协同操作。

    我们可以使用Revit创建反映预制详图的模型，并将其与施工详图设计师共享。我们可以使用以下方法之一将预制构件添加到Revit模型中。

    在Revit模型中放置预制构件

    若要放置构件，我们需要选择一项服务和一个组。使用“MEP预制构件”选项板（也称构件浏览器）选择一项服务和一个组，然后选择要放置在绘图区域中的预制构件。如果选项板没有列出构件，单击“设置”以打开“预制设置”对话框，然后将内容载入到“MEP预制构件”选项板中。

    1.显示“MEP预制零件”选项板。默认情况下，在Revit中创建新模型时，会显示MEP预制构件选项板。使用以下任意方法可以切换其显示状态：

    依次单击“系统”选项卡→“预制”面板→（预制构件）。

    在绘图区域中单击鼠标右键，然后依次单击“浏览器”“MEP预制构件”。

    依次单击“视图”选项卡→“窗口”面板→“用户界面”下拉列表→“MEP预制构件”。

    键入键盘快捷键PB。

    此处要注意，如果提示指定预制部件，则需要使用“预制设置”对话框指定预制部件和载入服务。

    2.在“MEP预制构件”选项板中，从下拉列表选择一项服务和一个组。

    3.单击构件按钮。

    某些构件按钮带有箭头，可以让我们从列表中选择可用的构件。每个构件的工具提示显示构件使用的条件。

    如果单击箭头，下拉列表将显示基于尺寸的其他构件。此下拉列表由服务定义中的条件控制，类似于布管系统配置。例如，弯头可使用达到特定尺寸的压制弯头和超过此尺寸的分段弯头。将光标放置在列表中的构件上时，工具提示将显示基于此构件条件的尺寸范围。

    在“MEPFabrication构件”选项板中某些构件按钮显示为灰色。

    这表示Revit中的项目内容(ITM)当前不支持预制构件。当前，软风管、结构杆件、风道末端和机械设备的预制构件不受支持。可以使用该类别的标准放置工具，用基于Revit族(RFA)的构件代替这些构件。

    为指定一个尺寸，某些构件（例如购买的风管和管道管件）在“属性”选项板中具有“产品条目”字段。“产品条目”列表是选定构件的可用尺寸目录。放置产品列表构件时，在“属性”选项板的“限制条件”下，为“产品条目”选择尺寸。使用“编辑构件”按钮修改通用构件或模板构件的尺寸标注。放置常规构件时，在“属性”选项板的“主端点”下，为“干管主宽度”和“干管主深度”输入尺寸。在“尺寸标注”下，指定“长度选项”和“长度”。各目录构件均具有一个固定尺寸。

    其他预制构件（如矩形管网）具有灵活的参数。最常用参数显示在“属性”选项板上。

    此处要注意，放置常规风管时，必须指定构件材质。在“属性”选项板的“机械”下，指定构件材质。

    4.（可选）若要添加隔热层或内衬至风管或管道，需要在“属性”选项板的“机械”下单击下拉列表设定隔热层规格。

    5.将光标放置在绘图区域中以确定构件的位置，然后单击以放置该构件。

    放置常规构件时，每个构件会根据其连接的构件自动调整大小。

    此处要注意：若要创建踢面，需要按住Ctrl键并按空格键。创建踢面时，必须将构件本身放置在可用空间中。

    6.继续从“MEP预制构件”选项板选择并放置构件。使用“显示服务”工具，以便在放置其他构件时快速选择服务和组。

    7.（可选）为当前未连接的连接件显示断开标记。单击“分析”选项卡“→检查系统”面板→（显示断开），然后选择以下一项或多项内容：

        风管

        管道

        电缆桥架和线管

        电气

        预制支架

    使用多点布线工具

    单击模型中的点，自动构建一段连接的MEP预制构件。零件会从当前预制服务中自动选择，并在MEP预制构件选项板中进行编组。

    若要使用多点布线工具：

    1.使用下列任意方法显示MEP预制构件选项板：

    单击“系统”选项卡→“预制”面板→（预制构件）。

    单击“视图”选项卡→“窗口”面板→“用户界面”下拉列表→“MEP预制构件”。

    在绘图区域中，右键单击“浏览器”“MEP制造构件”。

    2.在“MEP预制构件”选项板中，确保已选择所需的服务和组。

    3.通过以下任一方式，启动“多点布线”工具：

    在功能区上，单击“系统”选项卡→“预制”面板→（多点布线）。

    在“MEP预制构件”选项板上，单击位于“组”下拉菜单旁边的“开始多点布线”。

    在模型中，单击鼠标右键或将鼠标悬停在MEP预制构件的开放式连接件上，并从右键单击菜单中选择“多点布线”。

    4.启用多点布线工具后，我们可以执行以下任意操作：

    a)指定起点：在绘图区域中，单击以指定起点，从而在管路中放置第一个构件。再次单击以选择第一个构件的终点位置（如有需要）。系统会在选定点之间自动放置适当的构件。根据典型自动填充工具行为，系统会在直线间自动放置过渡件（例如弯头或T形三通）。

    b)指定属性选项板的值：在“属性”选项板上，可以指定管路的值，如大小和偏移。

    c)指定自动填充排除项：在“MEP预制构件”选项板中，可以更改在使用多点布线工具时是否排除某些构件。例如，您可以选择排除新构件，或删除现有排除项。（对自动填充排除项所做的任何更改仅可用于当前Revit任务。）

    d)指定坡度和对正：在功能区的“选项”面板上，可以启用坡度、指定坡度值，然后指定对正。

    e)取消上一个命令：按Esc键一次可取消上一个命令，但继续使用多点布线工具。我们必须按Esc键两次才能结束多点布线工具。

    5.继续在模型中单击以在管路中放置后续构件。注意，在使用多点布线工具时，我们无法：

    更改MEP预制构件选项板中的当前服务。

    对MEP预制构件选项板上的构件使用向下箭头以选择不同类型或尺寸的构件。

    6.放置完构件后，按Esc键两次以关闭“多点布线”工具。

    将常规构件转化为预制构件

    使用“设计到预制”工具可将包含RevitMEP图元的设计模型转化为包含LOD400MEP预制构件的MEP预制模型。

    可以转化选定构件或整个风管或管网。由于预制模型无需从头开始重新绘制，所以“设计到预制”工具的工作流程效率更高。转化结果基于AutodeskFabrication产品所采用的“设计线”算法，并使用AutodeskFabrication产品中可用的相同内容。

    注意：

    选定服务必须包含选定设计图元所使用的所有尺寸。

    在转换为MEP预制构件时，设计图元上的标记会被移除。

    为获得最佳结果，请确保选定的设计网络连接良好。

    以下零件不支持转换，但仍会与已转换的图元保持连接：机械设备、风管和管道附件、调节阀、软风管和管道、风道末端、喷水装置和卫浴装置。

    以下功能和零件类型不受支持：对正、电气保护层、背靠背的管件以及分析连接。另请注意，倾斜管道和风管不完全受支持。

    以下情况可能不会正确转换：接头未居中对齐，偏心变径、具有开放连接件的管件、管路过渡连接到设备。

    连接到风管面的风道末端将不保持连接。

    使用此命令时，并非由Autodesk提供的内容具有的故障率可能更高。

    1.在绘图区域中，选择一段设计意图构件。使用Tab键来选择Revit风管或管网。

    2.单击“修改”“预制”面板（设计到预制）。如果我们尚未执行此操作，则指定预制部件和载入服务。

    3.在“设计到预制”对话框中，选择一项服务，然后单击“确定”。选择的服务会映射到源自AutodeskFabricatiaon产品的MEPFabrication内容集合。

    4.（可选）为当前未连接的连接件显示断开标记。单击“分析”选项卡→“检查系统”面板→（显示断开），然后选择以下一项或多项内容：

        风管

        管道

    5.（可选）使用“快速连接”、“布线填充”或“修剪/延伸”以消除在转化为预制构件期间创建的间隙。

    如果我们要在项目或样板中使用可载入族，必须使用“载入族”工具载入（导入）这些族。将族载入到某个项目中后，它就会随该项目一起保存。

    有些族已预先载入到Revit所包含的样板中。使用这些样板创建的所有项目中都会包含样板中载入的族。

    我们可以从以下源中查找、预览和载入其他族：

        随软件安装的Revit库

        其他本地或网络库

        制造商的网站

        其他第三方网站

    从Revit库载入的大多数族也都是完全可编辑的。

    在将包含许多类型的大型族载入到项目中时，可以使用类型目录仅载入我们需要的类型。类型目录很容易创建。类型目录能够让我们仅载入选定的族类型，从而有助于防止项目不必要地增大。

    载入族

    将族载入到项目中后，默认情况下将访问Revit族库。

    该库位于：

    %ALLUSERSPROFILE%AutodeskRVT2020Libraries

    如果单位使用的内容库位于其他位置，那么系统可以默认访问该库。

    步骤：

    1.单击“插入”选项卡→“从库中载入”面板→（载入族）。

    2.在“载入族”对话框中，双击要载入的族的类别。

    3.预览类别中的任意族(RFA)：

    要预览单个族，需要从列表中选择一个族。在对话框右上角的“预览”下，会显示该族的缩略图。

    要在列表中为该类别的所有族显示一个缩略图图像，需要在对话框的右上角单击“视图”“缩略图”。

    4.选择要载入的族，然后单击“打开”。现在该族类型就可以放置到项目中。它将显示在项目浏览器中“族”下的相应类别中。

    将带有共享构件的族载入到项目中

    我们可以使用与其他任何族相同的方法，将包含嵌套族或嵌套共享族的族载入到项目中。这些将适用下列规则：

    主体族以及所有嵌套的共享构件都会载入到项目中。每个嵌套构件都会显示在项目浏览器中各自的族类别下。

    嵌套构件族可以存在于项目中，并可由多个主体族共享。

    当载入共享族时，如果其中一个族的版本已存在于项目中，我们可以选择是使用项目中的版本，还是使用正在载入的族中的版本。

    将共享族载入到项目中后，不能重新载入同一个族的非共享版本并覆盖它。必须删除该族后才能重新载入其非共享版本。

    步骤：

    1.打开要载入内建族组的项目。

    2.单击“插入”选项卡→“从库中载入”面板→“载入族”。

    3.在“载入族”对话框中，选择要载入的族，然后单击“打开”。

    4.替代方法：作为步骤2-4的替代，即使用加载Autodesk族加载族。

    5.将族实例添加到项目中

    使用类型目录载入族

    将具有多个类型的族载入到项目中时，使用类型目录仅选择和载入需要的那些类型。

    这种策略有助于减小项目的尺寸，并在选择族类型时最大程度地缩短类型选择器列表的长度。

    例如，如果要载入整个C槽结构柱族，只有滚动浏览含数十个C槽类型，才能进行所需选择。通过载入单个C槽类型，例如C15x40，可以简化这一选择过程。

    类型目录提供了列出可用族类型的对话框，在将这些类型载入到项目之前，可以对其进行排序和选择。

    步骤：

    1.在与要载入的族的相同位置（目录）中创建和放置类型目录。

    2.在Revit项目或样板中，单击“插入”选项卡→“从库中载入”面板→（载入族）。

    3.定位到包含要打开的族的目录。

    4.选择要载入的族（RFA文件）。此时将显示“类型目录”。

    5.替代方法：作为步骤2-4的替代，即使用内容交付加载族。

    6.在“类型目录”的“类型”列中，选择要载入的一个或多个族类型。在选择时按住Ctrl键可以选择多个类型。还可以通过在每列顶部的列表中选择特定的参数来缩小搜索项目的范围。

    7.单击“打开”。

    将当前族载入项目

    我们在族编辑器中创建或修改族后，可以将该族载入一个或多个打开的项目中。（要载入该族的项目必须处于打开状态。）

    1.在族编辑器中，单击“创建”选项卡→“族编辑器”面板→（载入到项目中）。族将保持打开状态。

    如果当前只有一个项目处于打开状态，则系统会将该族载入该项目中，而且该项目将显示在绘图区域中。

    或者，可以单击“创建”选项卡→“族编辑器”面板→（载入到项目中并关闭）。系统将提示我们保存族，族将在载入到选定的项目后关闭。

    在任何一种情况下，如果当前只有一个项目处于打开状态，则会将族载入到该项目中。

    2.如果有多个项目处于打开状态，则将显示“载入到项目中”对话框。选择打开的项目以接收该族，然后单击“确定”。

    保存已载入的族

    在当前项目中或位于指定位置的样板中保存选定的族或载入的所有族。

    我们可以将族保存到系统中的某个位置，也可以保存到网络位置。每个族都保存为RFA文件，并且所有族类型都随族保存。只有可载入族可以使用此选项进行保存。

    内建族和系统族（例如墙、风管系统和填充图案）无法保存。

    要保存选定的族

    1.执行以下任何一种操作：

    单击“文件”选项卡另存为库族。

    在项目浏览器的某个族上单击鼠标右键，然后单击“保存”。

    2.在“保存族”对话框中：

    a.如果使用的是“另存为”“库”“族”，需要从项目已载入族的列表中选择一个族，作为“要保存的族”。

    b.在“保存位置”下，定位到要保存族的位置。

    c.指定该族的名称和文件类型，然后单击“保存”。

    要保存所有族

    1.执行以下任何一种操作：

    单击“文件”选项卡另存为库族。

    右键单击“项目浏览器”中的族类别，然后单击“保存”。

    2.在“保存族”对话框中：

    a.在“保存位置”下，定位到要保存族的位置。

    b.对于“要保存的族”该项操作，需要选择<全部族>，然后单击“保存”。

    。

    文章来源：Revit自行车

    一个思考

    工作实践中，很少用到房间功能，但是这并不影响我对房间功能的好奇。那么房间功能都有什么用处呢？

    先上成果

    这是对某一层标准层的所有房间进行标注。并且在“颜色方案”中按照不同房间名称赋予不同颜色。

    （图一）

    （图二）

    标注房间的充分条件是，必须有封闭的房间边界，这边界可以是墙、结构柱或手动布置的房间分隔线，标注房间会使用到以下几个命令卡。

    （图三）

    完成标注后，还需对“颜色方案”进行设置：

    第一步：点击视图属性栏中的“颜色方案”；

    第二步：改“类别”为房间；

    第三步：设置颜色归类项为名称，按相同房间名称归为同一颜色；

    第四步：完成、确定。

    （图四）

    标记房间还有一个功能，那就是统计房间面积。

    但Revit中的房间计算规则与国内的《建筑工程建筑面积计算规范》中规定有所不同，需要用户按实际灵活应用。

    （图五）

    这是导入Navisworks当中的效果，具体的应用有哪些？那就是下一个故事了。

    （图六）

    从新编的制图标准的总则中，我们可以看出，新编的制图规范也有意向地往建筑信息化发展方面进行靠拢。但是，制图标准依然讲的是基于CAD的，所以，短期内，对于施工图要实现纯三维交付实代还是比较困难的。因此，我们很有必要研究一下Revit下如何绘制施工图。

    现在民用建筑中，用得最多的依然是钢筋混凝土结构与钢结构。而对于这两种结构在施工图方面，钢筋混凝土结构用得最多的就是平法标注而钢结构除了有钢结构平面图还有许许多多的节点详图。

    一、Revit中的钢筋混凝土结构

    在钢筋混凝土中，大家十分关心的是钢筋的问题。笔者认为，短期内，要找出一款能够将钢筋绘制在模型中还是比较困难的，尽管“速博”插件做了一款关于钢筋的自动绘制插件，但对于稍复杂的钢筋排布及锚固方式，锚固长度等问题没法得到解决。所以，真正要用于项目中是非常困难的。

    因此，短期内，对revit进行钢筋混凝土进行出图还是只能从平法标注方面入手，对于Revit将利用共享参数做成平法标准的方法网上有详细地介绍，在这将不展开介绍。

    二、Revit中钢结构施工图

    前面的文章中，我们介绍了钢结构施工图的复杂性。

    Revit中图线定义

    钢结构平面施工图有两种表达方式：单线图与双线图。对于Revit软件单线图可通过修改族中详细程度的可见性来控制，而对于双线图，因为构件自身投影即可实现。当然，这只是基本的显示样式，还无法达到制图标准的要求。想满足出图标准，您可以通过过滤器，将不同构件过滤出来，分别对其设置线宽、颜色、线型。

    专业化的符号

    上面解决了图线的问题，但在施工图绘制过程中，依然有着非常多的符号。比如剖面符号，详图索引符号，标高符号，当然你别忘了，钢结构还有非常多的焊缝符号。

    Revit既然作为一款出色的工程软件，当然，不会忽视符号这一问题。只是，它难以适应不同的国家不同的标准。而在制图标准中，对于符号又有着详细的规定。如果你要自己手动一个一个去做族来解决，那恐怕你还得再研究一遍制图标准。

    连接节点详图

    在钢结构中，二维节点详图，本身就是一件较为繁琐的事。如果换到Revit中，碰上节点，一个一个地去做族，那所耗费的时间将是巨大的。当然，短期内如果你还是通过CAD去绘制依然是一种临时性的解决办法。

    看着这没有节点的BIM模型，是不是觉得缺少点灵魂。如果你是将tekla深化好后的模型链接进来，那只能说你还没领会真正BIM设计的流程。

海南省住房和城乡建设厅

关于在建筑领域推行施工过程结算的通知

琼建管函〔2019〕501号

各市、县、自治县住房和城乡建设局，洋浦经济开发区规划建设土地局，各有关单位：

　　为规范建设工程造价计价行为，缩短竣工结算时间，促进行业高质量发展，有效遏制因拖欠工程款导致拖欠农民工工资问题，根据《国务院办公厅关于全面治理拖欠农民工工资问题的意见》(国办发〔2016〕1号)、《海南省人民政府办公厅关于促进建筑业持续健康发展的实施意见》(琼府办〔2018〕32号)等相关要求，决定在我省建筑工程领域推行施工过程结算。现将有关事项通知如下：

　　一、施工过程结算是指发承包双方在工程项目实施过程中，依据合同约定的结算周期(时间或进度节点)，对已完工程价款进行结算的活动。

　　结算文件经发承包双方签署认可后，作为竣工结算文件的组成部分，不再重复审核。

　　二、我省行政区域内新开工、建设工期两年以上的房屋建筑和市政基础设施工程，推行施工过程结算。条件成熟后全面推行。

　　三、推行施工过程结算的项目，发包单位应在招投标文件、施工合同中明确约定施工过程结算周期、计价方法，以及价款支付时间、程序、方法和支付上限等内容。

　　国有资金投资的项目，发包单位需加强与发展改革、财政和审计部门的沟通衔接，做好施工过程结算相关工作。

　　四、施工过程结算周期可根据建设工程的主要特征、施工工期，按工程主要结构、分部工程或施工周期(月、季、年等)进行划分。

　　五、施工过程结算资料包括但不限于施工合同、补充协议、招投标文件、施工图纸、施工方案以及经确认的工程变更、现场签证、工程索赔等相关技术经济资料。

　　六、施工过程结算应根据合同约定的结算原则和结算资料，对已完工程进行计量计价。质量不合格的，可在整改合格后纳入当期施工过程结算;计量计价有争议的，争议部分按合同约定的争议方式处理，无争议部分应按期办理施工过程结算。

　　七、施工过程结算完成后，发包单位应依据已确认的当期施工过程结算文件，按照合同约定足额支付结算款。

　　八、发承包双方要加强施工现场的造价控制，及时对工程合同外的事项如实记录并履行书面手续。由发承包双方授权的代表签字的签证以及发承包双方协商确定的索赔等费用，应在过程结算中如实办理，不得因发承包双方人员的中途变更而改变其有效性。

　　九、发承包双方和受委托的造价咨询企业，应及时、合法、公平、公正和诚实信用地开展施工过程结算工作，履行相应的责任和义务。

　　十、各市县住房城乡建设主管部门按照职责权限,负责本行政区域内建筑工程施工过程结算活动的监督管理。

　　十一、对实施施工过程结算的工程项目，住房城乡建设主管部门在评奖评优、日常监管、建筑市场诚信评价等方面给予支持。

海南省住房和城乡建设厅

2019年11月5日

　　(此件主动公开)

    我们使用幕墙图元工具（幕墙、幕墙网格、竖梃、幕墙系统）来创建建筑正面所需外观。

    幕墙系统是一种构件，由嵌板、幕墙网格和竖梃组成。它通常不含有矩形形状。

    通过选择图元面，可以创建幕墙系统。在创建幕墙系统之后，可以使用与幕墙相同的方法添加幕墙网格和竖梃。

    不能将墙或屋顶创建为幕墙系统。但是，可以创建使用玻璃斜窗的屋顶。

    将幕墙网格添加到幕墙系统

    在不使用自动网格创建的情况下创建幕墙系统，可以稍后添加幕墙网格。幕墙格线会协助放置竖梃。

    1.单击“结构”选项卡?“构建”面板?（幕墙网格）。

    2.打开三维视图。

    3.将光标放置在系统边缘时，将显示一个临时网格线；单击可放置网格线。

    当在幕墙系统上放置幕墙网格线时，光标会捕捉边界线与其他任何线或参照平面的交点。

    Revit会用单独的幕墙嵌板自动填充每个网格剖面（设计单元）。

    调整幕墙系统中的幕墙网格

    在创建使用“自动网格创建”的幕墙系统后，即可根据需要调整幕墙网格。

    首次创建时，幕墙系统根据类型属性使用自动网格布局。可以根据需要调整类型属性或移动各个网格线，来更改网格布局。

    使用类型属性更改网格布局的步骤

    1.在视图中，选择网格系统。

    2.在“属性”选项板上，单击“编辑类型”。

    3.调整“布局”、“间距”和其他参数的值，以实现所需的布局。

    调整幕墙系统中各个网格线的步骤

    1.在视图中，选择幕墙系统中的单个网格线。

    2.解锁网格线。

    或者，在“属性”选项板上，将“类型关联”参数更改为“不相关”。

    3.将网格线移动到所需位置。

    我们无法将重新定位的网格线固定到位。如果执行此操作，则“类型关联”参数恢复为“相关”，并且网格线返回到其原始位置。

    4.针对要移动的每个网格线重复此过程。

    为幕墙系统添加竖梃

    在创建幕墙系统后，沿轴线放置竖梃。

    1.单击“建筑”选项卡?“构建”面板?（竖梃）。

    2.高亮显示要向其添加竖梃的网格线，然后单击以选择它。

    按住Shift键可将竖梃仅放置在选定的线段上。或按住Ctrl键，可将竖梃放置在所有打开的网格线段上。

    竖梃将基于网格线调整大小，并在与其他竖梃的交点处拆分。

    另外，我们也可以修改竖梃的属性。

    Revit

  培训网校课程目录

  零基础培训教程

TY01-89-2016.标准PDF电子版是一款目前仍在广泛使用的工程建筑类国家标准。该标准编制的目的是为了满足安装工程工期的需求，适用的范围包括民用、工业等等类型，内容具体，将多种因素考虑到一起，能够给予施工者专业参考，非常的不错！有需要的朋友可前来本子下载TY01-89-2016.标准PDF电子版查阅使用！

建筑安装工程工期定额2016介绍

在《全国统一建筑安装工程工期定额》（2000年）基础上，依据国家现行产品标准、设计规范、施工及验收规范、质量评定标准和技术、安全操作规程，按照正常施工条件、常用施工方法、合理劳动组织及平均施工技术装备程度和管理水平，并结合当前常见结构及规模建筑安装工程的施工情况编制的。

编制说明

适用于新建和扩建的建筑安装工程。

本定额是国有资金投资工程在可行性研究、初步设计、招标阶段确定工期的依据，非国有资金投资工程参照执行；是签订建筑安装工程施工合同的基础。

注意事项

本定额工期，是指自开工之日起，到完成各章、节所包含的全部工程内容并达到国家验收标准之日止的日历天数（包括法定节假日）；不包括三通一平、打试验桩、地下障碍物处理、基础施工前的降水和基坑支护时间、竣工文件编制所需的时间。

相关截图

原文始发于微信公众号（海南省BIM中心）：《建筑安装工程工期定额》TY01-89-2016（送计算表）,原文PDF及计算表在文章右上角下载。

中华人民共和国住房和城乡建设部

建筑安装工程工期定额

TY 01-89-2016
住房城乡建设部关于印发《建筑安装工程工期定额》的通知
建标[2016]161号

各省、自治区住房城乡建设厅，直辖市建委，国务院有关部门：
为满足科学合理确定建筑安装工程工期的需要，我部组织修编了《建筑安装工程工期定额》，现印发给你们，自2016年10月1日起执行。执行中遇到的问题和有关建议请及时反馈我部标准定额司。
我部2000年发布的《全国统一建筑安装工程工期定额》同时废止。
本定额及规则由我部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国住房和城乡建设部
2016年7月26日

总说明

    一、《建筑安装工程工期定额》(以下简称“本定额”)是在《全国统一建筑安装工程工期定额》(2000年)基础上，依据国家现行产品标准、设计规范、施工及验收规范、质量评定标准和技术、安全操作规程，按照正常施工条件、常用施工方法、合理劳动组织及平均施工技术装备程度和管理水平，并结合当前常见结构及规模建筑安装工程的施工情况编制的。
二、本定额适用于新建和扩建的建筑安装工程。
三、本定额是国有资金投资工程在可行性研究、初步设计、招标阶段确定工期的依据，非国有资金投资工程参照执行；是签订建筑安装工程施工合同的基础。
四、本定额工期，是指自开工之日起，到完成各章、节所包含的全部工程内容并达到国家验收标准之日止的日历天数(包括法定节假日)；不包括三通一平、打试验桩、地下障碍物处理、基础施工前的降水和基坑支护时间、竣工文件编制所需的时间。
五、本定额包括民用建筑工程、工业及其他建筑工程、构筑物工程、专业工程四部分。
六、我国各地气候条件差别较大，以下省、市和自治区按其省会(首府)气候条件为基准划分为Ⅰ、Ⅱ、Ⅲ类地区，工期天数分别列项。
Ⅰ类地区：上海、江苏、浙江、安徽、福建、江西、湖北、湖南、广东、广西、四川、贵州、云南、重庆、海南。
Ⅱ类地区：北京、天津、河北、山西、山东、河南、陕西、甘肃、宁夏。
Ⅲ类地区：内蒙、辽宁、吉林、黑龙江、西藏、青海、新疆。
设备安装和机械施工工程执行本定额时不分地区类别。
七、本定额综合考虑了冬雨季施工、一般气候影响、常规地质条件和节假日等因素。
八、本定额已综合考虑预拌混凝土和现场搅拌混凝土、预拌砂浆和现场搅拌砂浆的施工因素。
九、框架-剪力墙结构工期按照剪力墙结构工期计算。
十、本定额的工期是按照合格产品标准编制的。
工期压缩时，宜组织专家论证，且相应增加压缩工期增加费。
十一、本定额施工工期的调整：
(一)施工过程中，遇不可抗力、极端天气或政府政策性影响施工进度或暂停施工的，按照实际延误的工期顺延。
(二)施工过程中发现实际地质情况与地质勘查报告出入较大的，应按照实际地质情况调整工期。
(三)施工过程中遇到障碍物或古墓、文物、化石、流砂、溶洞、暗河、淤泥、石方、地下水等需要进行特殊处理且影响关键线路时，工期相应顺延。
(四)合同履行过程中，因非承包人原因发生重大设计变更的，应调整工期。
(五)其他非承包人原因造成的工期延误应予以顺延。
十二、同期施工的群体工程中，一个承包人同时承包2个以上(含2个)单项(位)工程时，工期的计算：以一个最大工期的单项(位)工程为基数，另加其他单项(位)工程工期总和乘以相应系数计算：加1个乘以系数0．35；加2个乘以系数0．2；加3个乘以系数0．15，加4个及以上的单项(位)工程不另增加工期。
加1个单项(位)工程：T＝T1＋T2×0．35
加2个单项(位)工程：T＝T1＋(T2＋T3)×0．2
加3个及以上单项(位)工程：T＝T1＋(T2＋T3＋T4)×0．15
其中：T为工程总工期；T1、T2、T3、T4为所有单项(位)工程工期最大的前四个，且T1≥T2≥T3≥T4。
十三、本定额建筑面积按照国家标准《建筑工程建筑面积计算规范》GB／T 50353-2013计算；层数以建筑自然层数计算，设备管道层计算层数，出屋面的楼(电)梯间、水箱间不计算层数。
十四、本定额子目中凡注明“××以内(下)”者，均包括“××”本身，“××以外(上)”者，则不包括“××”本身。
十五、超出本定额范围的按照实际情况另行计算工期。

第一部分 民用建筑工程

说明

    一、本部分包括民用建筑±0．000以下工程、±0．000以上工程、±0．000以上钢结构工程和＝0．000以上超高层建筑四部分。
二、±0．000以下工程划分为无地下室和有地下室两部分。无地下室项目按基础类型及首层建筑面积划分；有地下室项目按地下室层数(层)、地下室建筑面积划分。其工期包括±0．000以下全部工程内容，但不含桩基工程。
三、±0．000以上工程按工程用途、结构类型、层数(层)及建筑面积划分。其工期包括±0．000以上结构、装修、安装等全部工程内容。
四、本部分装饰装修是按一般装修标准考虑的，低于一般装修标准按照相应工期乘以系数0．95；中级装修按照相应工期乘以系数1．05；高级装修按照相应工期乘以系数1．20计算。一般装修、中级装修、高级装修的划分标准如下：

装修标准划分表

    注：1．高级装修：内外墙面、楼地面每项分别满足3个及3个以上高级装修项目，天棚、门窗每项分别满足2个及2个以上高级装修项目，并且每项装修项目的面积之和占相应装修项目面积70％以上者；

        2．中级装修：内外墙面、楼地面、天棚、门窗每项分别满足2个及2个以上中级装修项目，并且每项装修项目的面积之和占相应装修项目面积70％以上者。

    五、有关规定：

        1．±0．000以下工程工期：无地下室按首层建筑面积计算，有地下室按地下室建筑面积总和计算。

        2．±0．000以上工程工期：按±0．000以上部分建筑面积总和计算。

        3．总工期：±0．000以下工程工期与±0．000以上工程工期之和。

        4．单项工程±0．000以下由2种或2种以上类型组成时，按不同类型部分的面积查出相应工期，相加计算。

        5．单项工程±0．000以上结构相同，使用功能不同。无变形缝时，按使用功能占建筑面积比重大的计算工期；有变形缝时，先按不同使用功能的面积查出相应工期，再以其中一个最大工期为基数，另加其他部分工期的25％计算。

        6．单项工程±0．000以上由2种或2种以上结构组成。无变形缝时，先按全部面积查出不同结构的相应工期，再按不同结构各自的建筑面积加权平均计算；有变形缝时，先按不同结构各自的面积查出相应工期，再以其中一个最大工期为基数，另加其他部分工期的25％计算。

        7．单项工程±0．000以上层数(层)不同，有变形缝时，先按不同层数(层)各自的面积查出相应工期，再以其中一个最大工期为基数，另加其他部分工期的25％计算。

        8．单项工程中±0．000以上分成若干个独立部分时，参照总说明第十二条，同期施工的群体工程计算工期。如果±0．000以上有整体部分，将其并入工期最大的单项(位)工程中计算。

        9．本定额工业化建筑中的装配式混凝土结构施工工期仅计算现场安装阶段，工期按照装配率50％编制。装配率40％、60％、70％按本定额相应工期分别乘以系数1．05、0．95、0．90计算。

        10．钢-混凝土组合结构的工期，参照相应项目的工期乘以系数1．10计算。

        11．±0．000以上超高层建筑单层平均面积按主塔楼±0．000以上总建筑面积除以地上总层数计算。

一、±0．000以下工程

1．无地下室工程

2．有地下室工程

二、±0．000以上工程

1．居住建筑

2．办公建筑

3．旅馆、酒店建筑

4．商业建筑

5．文化建筑

6．教育建筑

7．体育建筑

8．卫生建筑

9．交通建筑

10．广播电影电视建筑

三、±0．000以上钢结构工程

四、±0．000以上超高层建筑

第二部分 工业及其他建筑工程

说明

    一、本部分包括单层厂房、多层厂房、仓库、降压站、冷冻机房、冷库、冷藏间、空压机房、变电室、开闭所、锅炉房、服务用房、汽车库、独立地下工程、室外停车场、园林庭院工程。
二、本部分所列的工期不含地下室工期，地下室工期执行±0000以下工程相应项目乘以系数0．70。
三、工业及其他建筑工程施工内容包括基础、结构、装修和设备安装等全部工程内容。
四、本部分厂房指机加工、装配、五金、一般纺织(粗纺、制条、洗毛等)、电子、服装及无特殊要求的装配车间。
五、冷库工程不适用于山洞冷库、地下冷库和装配式冷库工程。
六、单层厂房的主跨高度以9m为准，高度在9m以上时，每增加2m增加工期10天，不足2m者，不增加工期。
多层厂房层高在4．5m以上时，每增加1m增加工期5天，不足1m者，不增加工期，每层单独计取后累加。
厂房主跨高度指自室外地坪至檐口的高度。
七、单层厂房的设备基础体积超过100m³时，另增加工期10天；体积超过500m³，另增加工期15天；体积超过1000m³时，另增加工期20天。带钢筋混凝土隔振沟的设备基础，隔振沟长度超过100m时，另增加工期10天，超过200m时，另增加工期15天，超过500m时，另增加工期20天。
八、带站台的仓库(不含冷库工程)，其工期按本定额中仓库相应子目项乘以系数1．15计算。
九、园林庭院工程的面积按占地面积计算(包括一般园林、喷水池、花池、葡萄架、石椅、石凳等庭院道路、园林绿化等)。

一、单层厂房工程

二、多层厂房工程

三、仓库

四、辅助附属设施

1．降压站工程

2．冷冻机房工程

3．冷库、冷藏间工程

4．空压机房工程

5．变电室工程

6．开闭所工程

7．锅炉房工程

8．服务用房工程

五、其他建筑工程

1．汽车库(无地下室)

2．独立地下工程

3．室外停车场(地基处理另行考虑)

4．园林庭院工程

第三部分 构筑物工程

说明

    一、本部分包括烟囱、水塔、钢筋混凝土贮水池、钢筋混凝土污水池、滑模筒仓、冷却塔等工程。
二、烟囱工程工期是按照钢筋混凝土结构考虑的，如采用砖砌体结构工程，其工期按相应高度钢筋混凝土烟囱工期定额乘以系数0．8。

    三、水塔工程按照不保温结构考虑的，如增加保温内容，工期应增加10天。

一、烟囱

二、水塔

三、钢筋混凝土贮水池

四、钢筋混凝土污水池

五、滑模筒仓

六、冷却塔

第四部分 专业工程

说明

    一、本部分包括机械土方工程、桩基工程、装饰装修工程、设备安装工程、机械吊装工程、钢结构工程。
二、机械土方工程工期按不同挖深、土方量列项，包含土方开挖和运输。除基础采用逆作法施工的工期由甲、乙双方协商确定外，实际采用不同机械和施工方法时，不做调整。开工日期从破土开挖起开始计算，不包括开工前的准备工作时间。
三、桩基工程工期依据不同土的类别条件编制，土的分类参照《房屋建筑与装饰工程工程量计算规范》GB 50854-2013，见下表。

土的分类表

    注：1．冲孔桩、钻孔桩穿岩层或入岩层时应适当增加工期。
2．钻孔扩底灌注桩按同条件钻孔灌注桩工期乘以系数1．10计算。

        3．同一工程采用不同成孔方式同时施工时，各自计算工期取最大值。

    打桩开工日期以打第一根桩开始计算，包括桩的现场搬运、就位、打桩、压桩、接桩、送桩和钢筋笼制作安装等工作内容；不包括施工准备、机械进场、试桩、检验检测时间。
预制混凝土桩的工期不区分施工工艺。
四、装饰装修工程按照装饰装修空间划分为室内装饰装修工程和外墙装饰装修工程。
住宅、其他公共建筑及科技厂房工程按照设计使用年限、功能用途、材料设备选用、装饰工艺、环境舒适度划分为三个等级，分别为一般装修、中级装修和高级装修，等级标准详见第一部分装修标准划分表。宾馆(饭店)装饰装修工程装修标准按《中华人民共和国星级酒店评定标准》确定。装饰装修工程不包括超高层。
对原建筑室内、外墙装饰装修有拆除要求的室内、外墙改造或改建的装饰装修工程，拆除原装饰装修层及垃圾外运工期另行计算。
(一)室内装饰装修工程工期说明：
1．室内装饰装修工程内容包括：建筑物内空间范围的楼地面、天棚、墙柱面、门窗、室内隔断、厨房及厨具、卫生间及洁具、室内绿化等以及与室内装饰装修工程有关及相应项目。
2．室内装饰装修工程工期中所指建筑面积是指装饰装修施工部分范围空间内的建筑面积。
3．室内装饰装修工程已综合考虑建筑物的地上、地下部分和楼层层数对施工工期的影响。
4．室内装饰装修工程按使用功能用途分为以下三类计算工期：
(1)住宅装饰装修工程：包括住宅、公寓等建筑物室内装饰装修工程；
(2)宾馆、酒店、饭店装饰装修工程：包括宾馆、酒店、饭店、旅馆、酒吧、餐厅、会所、娱乐场所等建筑物的室内装饰装修工程；
(3)公共建筑装饰装修工程：包括办公楼、写字楼、商场、学校、幼儿园、养老院、影剧院、体育馆、展览馆、机场航站楼、火车站、汽车站等建筑物的室内装饰装修工程。
(二)外墙装饰装修工程工期说明：
1．外墙装饰装修工程的内容包括：外墙抹灰、外墙保温层、涂料、油漆、面砖、石材、幕墙、门窗、门楼雨篷、广告招牌、装饰造型、照明电气等外墙装饰装修形式。
2．外墙装饰装修工程工期中所指外墙装饰装修高度是指室外地坪至外墙装饰装修最高点的垂直高度，外墙装饰装修面积是指进行装饰装修施工的外墙展开面积。
3．外墙装饰装修工程是按一般装修编制的，中级装修按照相应工期乘以系数1．20计算，高级装修按照相应工期乘以系数1．40计算。
五、设备安装工程包括变电室、开闭所、降压站、发电机房、空压站、消防自动报警系统、消防灭火系统、锅炉房、热力站、通风空调系统、冷冻机房、冷库、冷藏间、起重机和金属容器安装工程。工期计算从专业安装工程具备连续施工条件起，至完成承担的全部设计内容的日历天数。设备安装工程中的给水排水、电气、弱电及预留、预埋工程已综合考虑在建筑工程总工期中，不再单独列项。本工期不包括室外工程、主要设备订货和第三方有偿检测的工程内容。
六、机械吊装工程包括构件吊装工程和网架吊装工程。构件吊装工程包括梁、柱、板、屋架、天窗架、支撑、楼梯、阳台等构件的现场搬运、就位、拼装、吊装、焊接等(后张法不包括开工前的准备工作、钢筋张拉和孔道灌浆)。网架吊装工程包括就位、拼装、焊接、架子搭设、安装等，不包括下料、喷漆。工期计算已综合考虑各种施工工艺，实际使用不做调整。
七、钢结构安装工程工期是指钢结构现场拼装和安装、油漆等施工工期，不包括建筑的现浇混凝土结构和其他专业工程如装修、设备安装等的施工工期，不包括钢结构深化设计、构件制作工期。

一、机械土方工程

二、桩基工程

1．预制混凝土桩

2．钻孔灌注桩

3．冲孔灌注桩

4．人工挖孔桩

5．钢板桩

三、装饰装修工程

1．住宅工程

2．宾馆、酒店、饭店工程

3．公共建筑工程

四、设备安装工程

1．变电室安装

2．开闭所安装

3．降压站安装

4．发电机房安装

5．空压站安装

6．消防自动报警系统安装

7．消防灭火系统安装

8．锅炉房安装

9．热力站安装

10．通风空调系统安装

11．冷冻机房安装

12．冷库、冷藏间安装

    注：冷藏间如采用风冷，其工期乘以系数0．7。

13．起重机安装

14．金属容器安装

五、机械吊装工程

1．构件吊装工程

2．网架吊装工程

六、钢结构工程

附表一 锅炉安装附表

    主编单位：住房和城乡建设部标准定额研究所
中国建筑股份有限公司
参编单位：中国建筑第八工程局有限公司
河北省工程建设造价管理总站
辽宁省建设工程造价管理总站
广东省建设工程造价管理总站
四川省建设工程造价管理总站
中国建筑一局(集团)有限公司
中国建筑第二工程局有限公司
中建三局集团有限公司
中国建筑第四工程局有限公司
中国建筑第五工程局有限公司
中国建筑第六工程局有限公司
中国建筑第七工程局有限公司
中建新疆建工(集团)有限公司
中建钢构有限公司
中建安装工程有限公司
北京交通大学
重庆大学
编制人员：刘大同 胡传海 王海宏 胡晓丽 白洁如 赵彬 董宇 张惠锋 毛志兵 蒋立红 张晶波 何瑞 马荣全 金钢 苗冬梅 肖玉麒 闫萍 马益福 吴宏伟 吴家鑫 王伟明 黄中广 张毅坚 张宇 戴伟 薛刚 张军 张志明 段必海 孙克平 李毅 冉志伟 刘光荣 何昌杰 廖飞 张云富 张振禹 王峰 陈平 侯盛杰 江绍忠 戴立先 陈明 陈静 吴聚龙 刘玉明 华建民
审查专家：张莉 陈国立 陈立军 郭理修 唐榕辉 高迎 毛杰 廖永

    文章来源：广筑BIM咨询

    revit公式的应用

    Revit中的公式为参数化建模提供了很大方便。那么关于revit中的公式，你知道的有多少呢？

    公式的用法多样，简单的如直接利用公式调整图元的尺寸、位置等信息；较复杂的有利用公式创建参数，使其值随其他参数的变化而变化。这样的公式可通过加、减、乘、除等数学运算以及sqrt（平方根）、sin（正弦）、abs（绝对值）、round（舍入）等函数来实现，revit甚至支持条件语句if的使用。本文主要通过一个空心门板的创建来介绍一下怎样利用公式来创建参数。

    如图所示的门（门框可通过简单的放样实现，这里不做介绍），其门板为空心结构，其中肋板为5mm等厚的钢板，间距约为40mm且等分，肋板数量随门宽度的变化而变化。

    1.以“公制门”为族样板新建一个族文件，删除原有的门框贴面。在“内部”视图利用参照平面绘制出门板的轮廓(距洞边35mm)，注意将工作平面设置为“内部”。

    2.通过一个实心拉伸和一个空心拉伸创建门板外部框架。

    3.在revit中，使用对齐工具对齐的对象，在创建线性阵列时会沿对角线展开，这是软件自身的缺陷。为避免这种情况发生，这里通过创建嵌套族并关联族参数的方式来创建肋板。

    以“公制常规模型”为族样板创建一个新的族文件，在“参照标高”视图创建拉伸，然后在“前”视图绘制参照平面并添加类型参数“肋板高度”，对拉伸实体进行锁定。

    4.将肋板载入到门族中。在“参照标高”视图放置肋板并调整好位置，在“内部”视图调整底部高度。

    5.选中肋板，关联族参数，添加“肋板高度”参数。在“族类型”中编辑公式：高度–35-24（默认单位为毫米）。

    说明：

    35:门板上边缘至墙洞口边缘的距离；

    24:为门板外部框架厚度x2。

    6.添加尺寸标注并创建“肋板间距”参数，其值暂设为40mm

    7.阵列复制出其他肋板，项目数任取。

    选中第二个肋板，点击“激活尺寸标注”，将其尺寸添加“肋板间距”参数。

    8.创建“肋板数量”参数

    选中任一个肋板，会出现阵列项目数临时标注，点击临时标注并创建“肋板数量”参数。

    9.打开“族类型”，找到“肋板间距”参数，编辑公式

    由于肋板间距约为40mm，且肋板数量为整数，为使肋板间距等分，先将肋板间距设为40mm，利用round（）函数对肋板数量就近舍入后再精确计算肋板间距，公式：(宽度-70-24-35)/round((宽度-70-24-35)/40)。

    说明：

    35:门板边缘至墙洞口边缘的距离；

    40:初设肋板间距；

    70:门板边缘至墙洞口边缘的距离x2；

    24:门板外部框架厚度x2；

    5:肋板厚度。

    10.编辑“肋板数量”参数

    公式：(宽度-70mm-24mm-肋板间距+5mm)/肋板间距

    改变宽度和高度，测试肋板随其变化，参数设置无误。再添加上表面饰条及门锁，并添加材质参数就完成了，在这里不再赘述。

    文章来源：牛侃BIM

    你好！这里是牛侃BIM。

    在所谓的“运维阶段”，我们的BIM模型需要在设备族中添加大量的属性参数，类似于生产厂家，设备检修信息等，对应不同种类的设备，其相关的属性也有所差别，今天给大家介绍的如何给不同的族批量添加和其相对应的参数（非共享参数）。

    思路介绍

    ?软件：Revit&Dynamo、Orchid节点包

    在EXCEL表格中存储好族的相关属性，使用Dynamo读取Excel中的族名称以及族参数，之后自动在后台打开相关族，添加参数后自动保存，并载入到项目文件中。

    操作步骤

    ?1.将我们未添加参数之前的族文件放在一个文件夹中并使用Dynamo获取到这些族文件如下图：

    ?2.在后台打开这些族文件。

    ?3.使用Dynamo读取存储了族参数属性的excel文件，如下：

    ?4.对族文件列表及参数属性列表做数据处理，使其列表级别对应（注意观察下图中红框内节点的列表层级结构）。

    ?5.使用Parameter.AddParameter节点给这些族添加参数，如下（第一个输入端为族文件，第二个输入端为每个族对应的族参数第三个输入端为参数类型，我们这里选择的是文字参数，第四个参数为参数组）：

    ?6.运行完毕之后结果如下:

    文章完……

    注：图片仅供交流学习使用，严禁用于商业用途。

    。

在使用Revit软件的过程中，会出现一系列的问题让人头疼，比如，如何来解决Revit复制到结构模型中的墙不准确的问题？下面就来为大家分析一下。

问题：将建筑模型中的墙复制到结构模型时，您为了表现结构核心层而更改了墙类型。 但是，复制的墙与建筑墙的核心层不对齐。

出现该问题的原因是，复制的墙是基于墙的中心线，而不是基于墙核心层的中心线进行放置的。 如果结构墙的中心线与建筑墙的中心线不匹配，则复制的墙的放置位置不正确。

解决方案 1：为了避免该问题，可以执行下列两种操作之一：

对于结构模型中的复制的墙，使用建筑墙类型。

不要使用“复制/监视”将墙复制到结构模型中。而是，在结构模型中执行下列操作：

创建仅表示墙结构核心层的墙样式。

将建筑模型链接到结构模型，并将其在位锁定。

使用新的结构墙类型，手动跟踪链接模型中建筑墙上的新墙。

使用“对齐”工具,，将结构模型中的墙与建筑模型中的墙对齐并建立约束。

解决方案 2：此解决方案对链接模型使用“复制/监视”工具。

复制要监视的墙，如复制要监视的图元中所述。 在此过程中，为要复制的墙设置选项(步骤 8)，如指定复制/监视选项中所述。

如果墙有相反的方向(内部/外部)，则选择墙并使用翻转控制柄或按空格键以更改其方向。 请参见翻转控制柄。

停止监视墙。

选择墙，然后在“特性”选项板中将墙定位线更改为“核心层中心线”。

将墙类型更改为适当的结构核心墙类型。

监视链接模型中的墙。

可以通过“属性”或“结构设置”调整支撑的默认收进和缩进，而只能使用“结构设置”对桁架进行调整。

“梁/柱连接”工具可在桁架弦上使用；腹杆和支撑不能使用该工具修改。

    来源丨欧特克BIM俱乐部

    Revit用户界面提供了消息、对话框和工具，可以帮助我们收集关于遇到的问题的详细信息。如果在使用Revit遇到了问题，一定要密切关注用户界面。通常会显示一条警告消息、对话框、状态消息或其他与问题相关的信息。

    接下来，我们来学习并掌握以下9个收集信息的操作方法，来了解更多有关问题和根源的信息：

    一、查阅警告消息

    在项目中工作时，可以随时查看警告消息列表，以查找可能需要查看和解决的问题。

    1.单击“管理”选项卡 →“查询”面板 →（查阅警告信息）。

    注：如果没有警告消息，则该工具不会启用。

    2.根据需要单击箭头按钮以滚动浏览警告消息列表。

    3.单击“确定”以关闭列表。

    二、查找选定图元的警告

    我们可以显示与某个图元相关的警告列表。

    1.在绘图区域中选择部件。

    2.单击“修改”选项卡 →“警告”面板 →（显示相关警告）。

    注：如果图元没有警告，“修改”选项卡上将不会显示“显示相关警告”工具。

    警告列表将显示在树状视图中，如下图：

    展开项目可以看到与每个警告相关联的各个图元。如果选择了警告旁边的文字，相应图元将在其可见的所有打开的视图中高亮显示。

    要从模型中删除某个图元，请选择该图元名称旁的复选框，然后单击“删除选定项”。

    三、可以忽略的消息和警告

    可以忽略无需操作的警告，这些警告信息显示在界面右下角的对话框中。当出现警告信息时，导致产生警告的一个或多个图元就会以用户定义的颜色高亮显示。（在“选项”对话框的“图形”选项卡上修改此颜色。）

    与错误消息不同，警告消息不阻止当前操作。它们只是提示用户可能与设计意图不符合的情况。可以选择纠正或忽略该情况。

    Revit软件会维护一个警告消息列表，在我们工作时，这些警告消息将显示并被忽略。通过“警告”工具，我们可以在方便的时候查看列表，以确定在警告信息中说明的情况是否仍然存在。

    四、将警告导出到文件

    我们可以将与绘图区域中所选图元相关的警告导出到一个单独的文件中。

    例如，如果希望在处理项目时在项目旁边列出警告，则可以导出警告。

    1.查找选定图元的警告。

    2.在对话框中，单击“导出”。

    3.在“导出Revit错误报告”对话框中，浏览到目标位置。

    4.单击“保存”以保存文件。

    尽管警告导出为HTML格式，但是可在Excel中打开，以方便进行更多高级数据操作。

    五、错误对话框

    如果我们工作时发生错误，Revit会显示一个指示问题的对话框。

    有时可以忽略此消息。其他情况下，Revit会要求您取消上一步操作，并且该对话框会指出适当的操作。错误对话框样例如下：

    六、列出与错误消息关联的所有错误和警告

    在错误对话框中，单击“展开”以查看树结构，其中列出了与您最后一次操作关联的错误和警告。要查看有关每条错误的详细信息，请在树结构中单击加号(+)。

    我们还可以执行下列操作：

    选择一个错误标题，例如“错误1”。与该错误关联的所有图元都将在绘图区域中被选中。

    选择列表中的图元以便在绘图区域中看到其被选中。

    在列表中选择了一个图元时，单击“显示”可以在各视图中仅搜索该图元。

    若要删除图元，只需选择其复选框，然后单击“删除选定项”即可。

    单击“收拢”可从错误对话框返回到标准视图。

    七、显示错误中涉及的图元

    在错误对话框中，单击“显示”以显示该错误中涉及的图元。单击“显示”时，软件会尝试以下列方式之一显示这些图元：

    一种视图，在该视图中，如果图元是视图专有的（例如尺寸标注）或在单个视图中可见，则该图元将可见。

    显示所有图元的平面视图。

    显示所有图元的立面视图。

    显示所有图元的图纸。

    三维视图。

    其中显示许多图元的任何视图。

    如果图元不能在任何视图中显示，软件会进行通知。

    八、按ID号选择图元

    当错误消息确定了某个有问题的图元时，我们可以使用其ID编号找到该图元。我们的支持代表还可能要求您使用图元的ID查找图元。

    1.单击“管理”选项卡 →“查询”面板 →（按ID号选择）。

    2.在“按ID号选择图元”对话框中，键入ID号，然后单击“显示”。

    该软件将定位此图元并在视图中选择它。尝试按图元的ID查找视图专有图元时，这个工具非常有用。

    九、查找图元的ID号

    要确定选定图元的ID，请使用“所选图元的ID号”工具。

    1.在视图中选择图元。

    2.单击“管理”选项卡 →“查询”面板 →（所选图元的ID号）。“图元ID的选择集”对话框会报告ID号。

  培训网校课程目录

  零基础培训教程

  项目实战训练营

在编辑垂直复合墙的结构时，请使用“分隔缝”工具来控制墙分隔缝的放置和显示。

在执行此步骤之前，请打开墙类型的“编辑部件”对话框。 有关说明，请参见打开复合墙的编辑部件对话框。

分隔缝会在轮廓与墙层相交的地方缝删除材质。

1. 在“编辑部件”对话框中单击“分隔缝”。

2. 在“分隔缝”对话框中单击“添加”。

3. 从列表中选择一个轮廓。

   指定到墙顶部或底部（在“自”列中选择顶部或底部）之间的距离作为“距离”。

4. 指定内墙或外墙作为“边”。

5. 如有必要，为“偏移”指定一个值。

   负值会使分隔缝朝墙核心的方向移动。

6. 选择“翻转”以测量到分隔缝轮廓顶部而不是其底部的距离。

7. 为“收进”指定到附属件（例如窗和门）的分隔缝收进距离。

8. 单击“确定”。

以下部分显示应用的显示（）。

    文章来源：科度BIM  图/文：丹丹

    巧用过滤器—快速选择构件类别

    除了【可见性/图形替换】中创建过滤器，也可以使用“临时过滤器”及“选择过滤器”，“临时过滤器”的使用及创建时最方便，能快速过滤我们所选择的构件，它主要用于对构件类别的临时审查及修改，下面讲解该功能的使用方法：

    同样用结构基础举例，我们利用“临时过滤器”能够快速选中“结构梁”；那么，现在只需框选整个模型，如图1所示：

    图1

    框选完成后，启动功能区右上方的【过滤器】，如图2所示：

    图2

    弹出“过滤器”对话框，如图3所示：

    图3

    只保留我们所需构件类别，在这里只需勾选结构框架，点击确定之后，如图4所示：

    图4

    它针对“梁”构件类别创建完成后，我们可以对构件的材质、标高进行修改。

    免费Revit教学视频。
