Revit2019创建全局参数可用于在项目中创建明细表、排序和过滤。

1. （全局参数）。

2. （新建全局参数）。

3. 在“全局参数属性”对话框中，填写以下字段：

• 名称

  提示：全局参数在“全局参数”对话框中是按名称的字母顺序进行排序的。若要将参数组合到一起，请在创建这些参数时在名称中添加前缀。

• 规程

• 参数类型（请参见参数类型。）

• 参数分组方式

  指定组的全局参数。组指定用于在“全局参数”对话框中排列全局参数。

•

4. 如果想要使用某个参数从几何图形条件中提取值，然后使用它向公式报告数据或将其关联到明细表参数，请选择“报告参数。

5. （可选）在“工具提示说明”下，单击“编辑工具提示”。 在“编辑工具提示”对话框中，输入工具提示文本（最多 250 个字符），然后单击“确定”。

6. （编辑全局参数）打开“全局参数属性”对话框，并指定不同编组的参数：

• 单击“确定”。

• 在“全局参数”对话框中，定义参数时需要输入：

• 标准配置

• 公式

注：若要使用包含有特殊字符（例如连字符）的参数名称，请在公式中使用方括号将公式中的参数名称括起来，例如 [col-grid]。使用括号可确保连字符不会被解释为数学运算符。

• 单击“确定”。

• （删除全局参数）。

  若要显示包含特定参数的模型视图，请选择该参数，然后单击“显示”。

    Revit画螺母

    看好多小伙伴在为画螺丝、螺母的类似问题发愁，所以我就来为大家举例演示一下如何画螺母，供大家学习交流！

    1、打开Revit，新建族，选择“公制常规模型”打开

    2、在楼层平面，参照标高平面，点击创建，选择拉伸命令

    3、点击选择多边形工具，创建一个多边形，点击确定

    4、然后打开立面前视图

    5、点击创建，选择空心形状，空心旋转命令

    6、点击边界线，创建螺纹边界线形状

    7、点击轴线，选择绘制中心轴

    8、点击确定，绘制完成

    9、打开三维视图查看效果

    以上为平行螺纹绘制方法，可能有些同学想要更加逼真，作出斜螺纹的效果，那么我在下期再为大家介绍斜螺纹的绘制方法。谢谢大家的批评指导，如有什么问题请在留言区留言！

    免费Revit教学视频。

Revit 2022推出的时间已经不算短了，但还在用Revit 2021仍不在少数，Revit 2021如何安装？Revit 2021的安装顺序是怎样的？对于想学Revit的小白来说可能不是很清楚，那么这篇文章就简单为大家介绍一下。

1.首先获取软件安装程序，安装程序点我获取。

2.安装包下载并解压完成后，启动安装程序，勾选“我同意使用条款”，点击下一步。

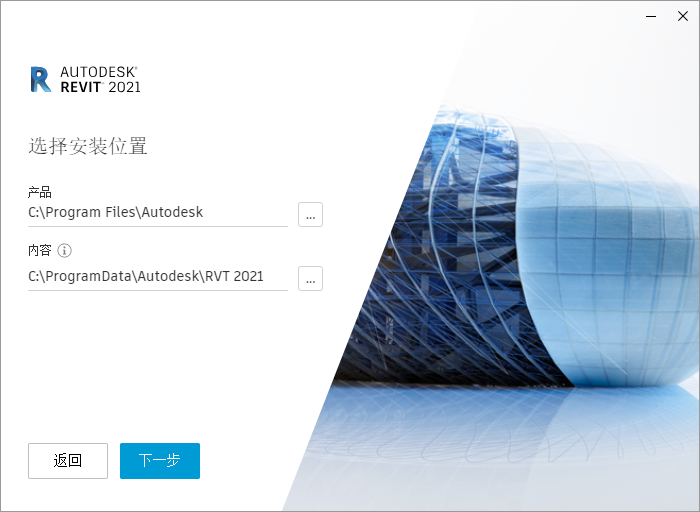

3.选择产品安装位置和内容存储位置，点击下一步。

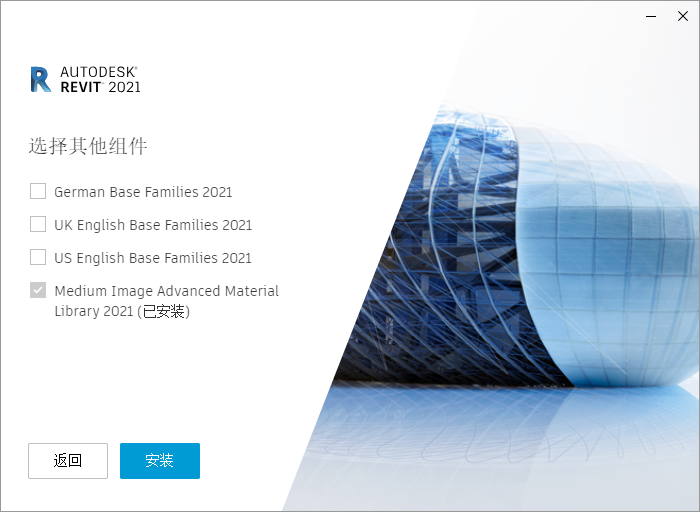

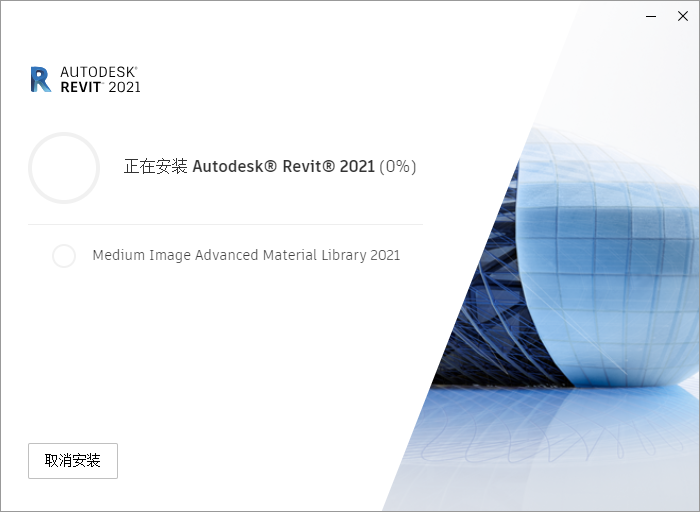

4.勾选Medium Image Advanced Material Library 2021（其他三个不用选），点击安装。

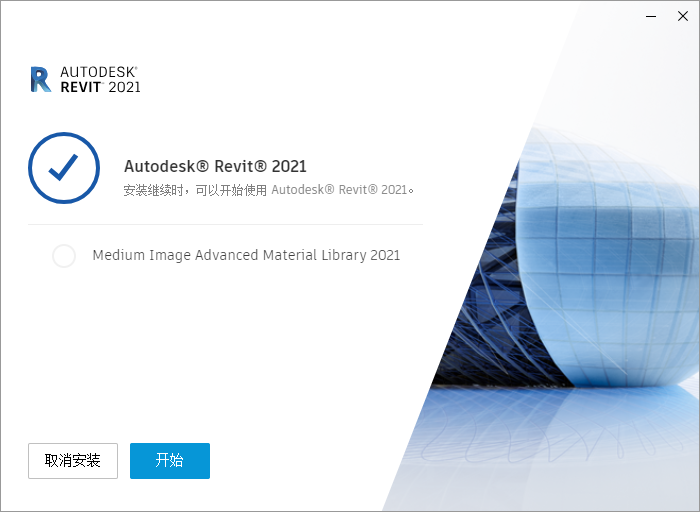

5.Revit安装完成之后，点击开始，会继续安装revit组件。

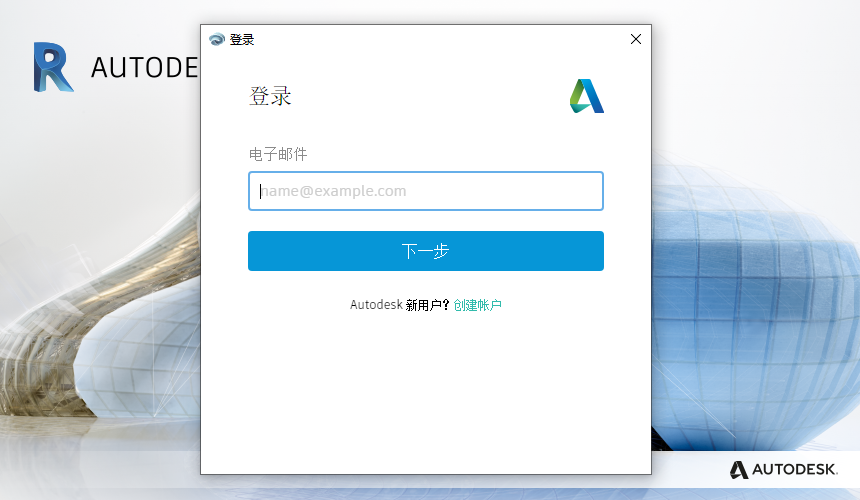

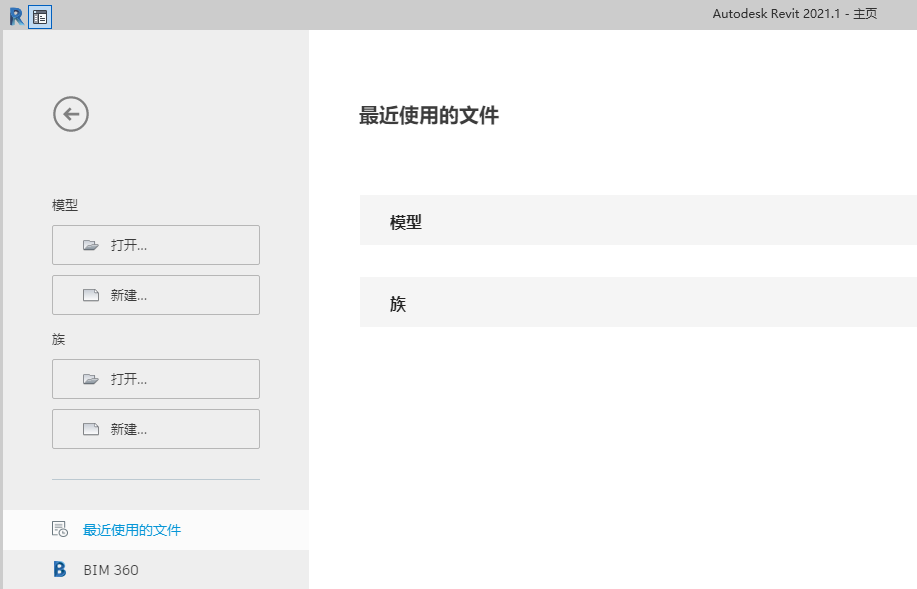

6.安装完成后，打开软件，用账号密码登录，进入软件界面。

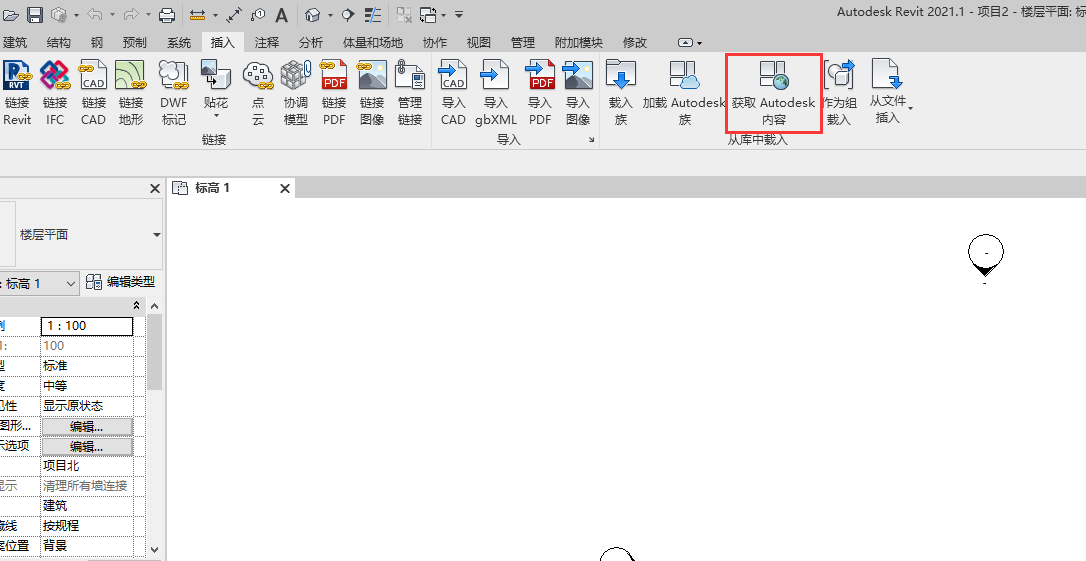

7.新建一个项目，在插入选项卡下，找到获取Autodesk内容。

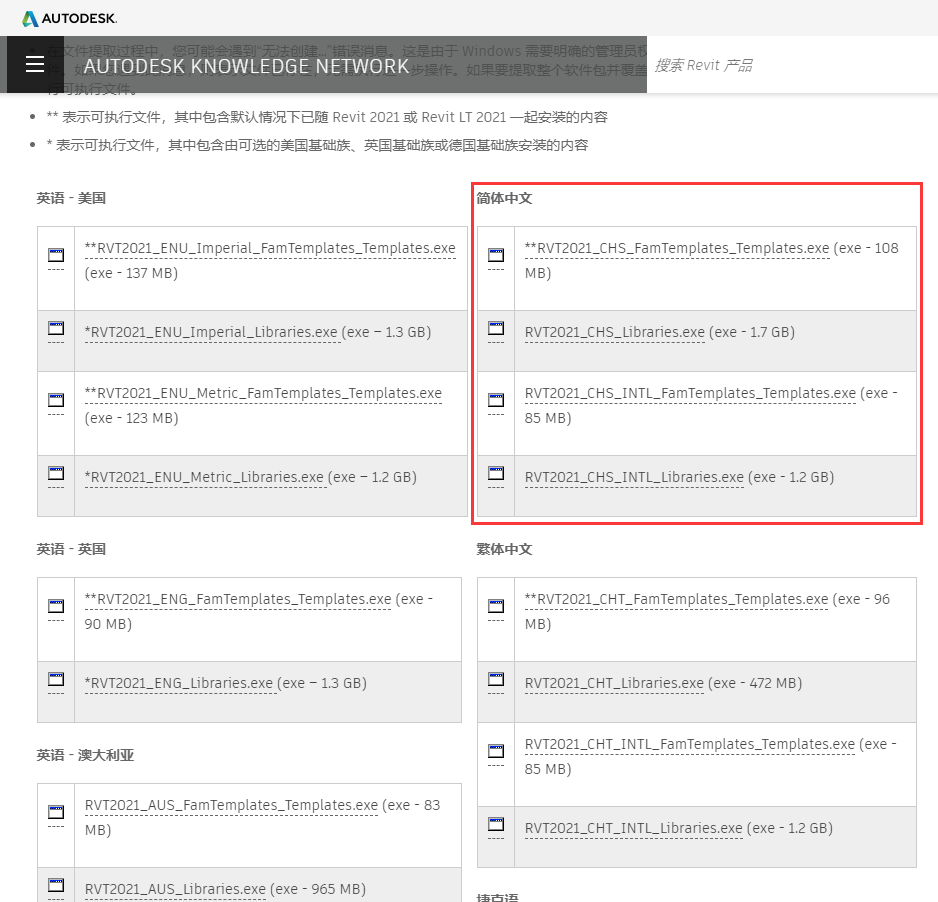

8.在打开的网页上选择简体中文下的族库和样板安装程序，点击下载。

9.下载完成后，双击完成族库和样板的安装。

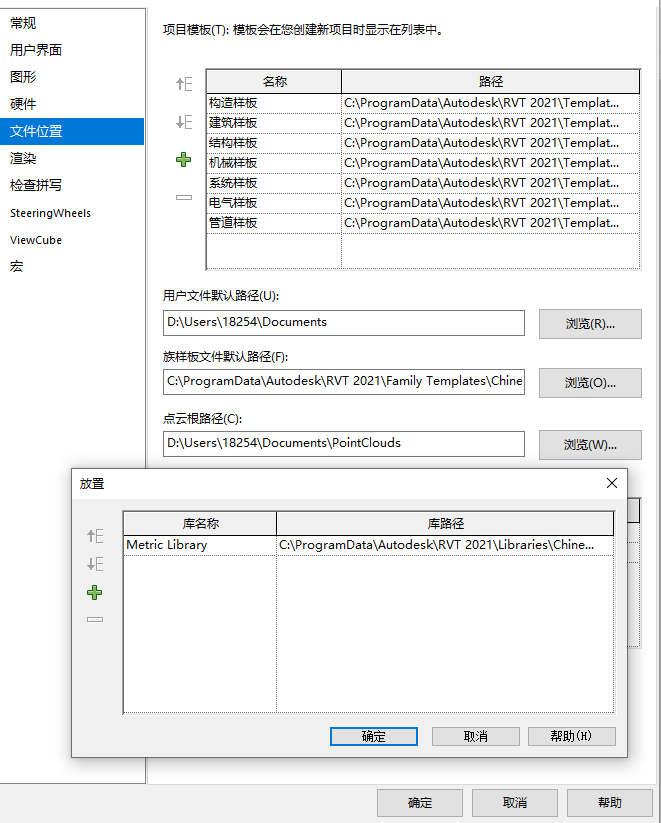

10.重启软件，在文件—选项—文件位置菜单中配置好项目样板、族样板、族库的位置。

11.至此，软件安装完毕，可以正常使用了。

出图效率工具

管道标注

可以为单个或多个管道进行标注，同时可以设置标注的内容、样式以及位置；

1.在机电工具栏中选择 功能；

2.设置标注内容。

提供三种内容类型分别是：系统类型、管道标高、管径，可以自由勾选并组合。

3.设置标注方式。

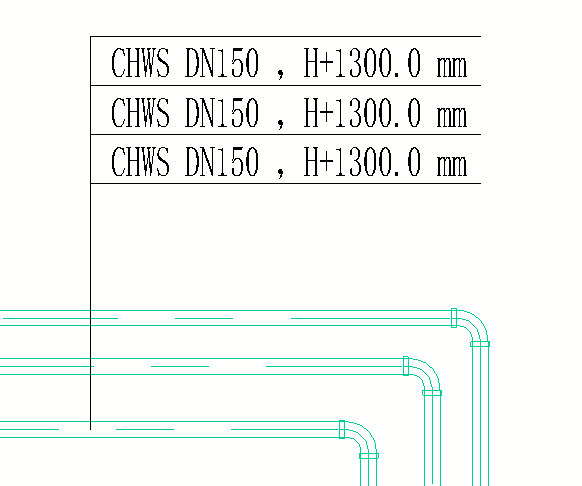

标注方式共有两种：单根标注、多根标注

4.设置是否显示引线

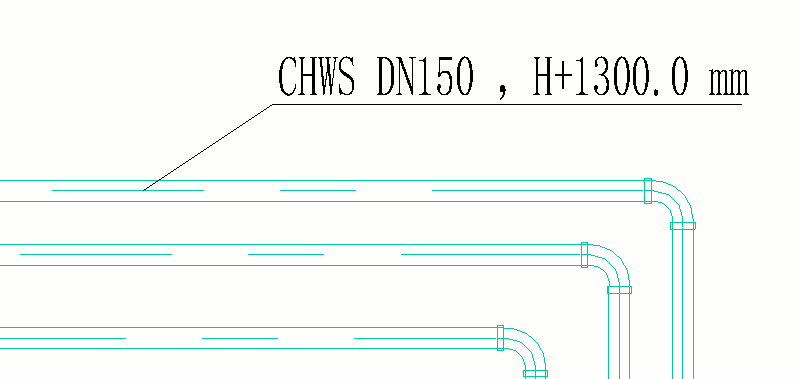

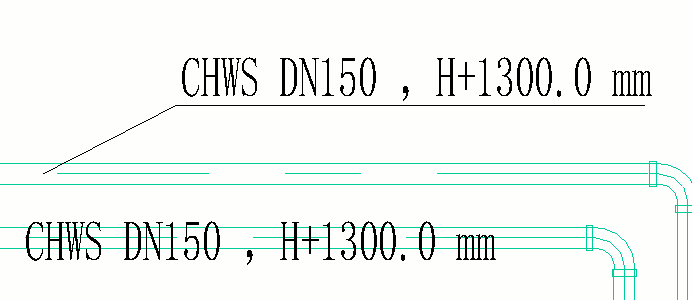

下图展示了有引线和无引线两种情况：

5.设置标注位置

在选择无引线的情况下，标注可以设置相对于管道的位置，分为管道上方、管道中间和管道下方，如下图所示

6.其它设置

6.1系统类型名称显示方式

“全称”代指Revit属性面板中的系统名称；

“缩写”代指Revit属性面板中的系统缩写

6.2标高标注

在标高标注中可以设置标高类型、标高前缀、单位和分隔符。

标高类型分为相对标高和绝对标高；

标高前缀支持“H”和“M”两种显示方式；

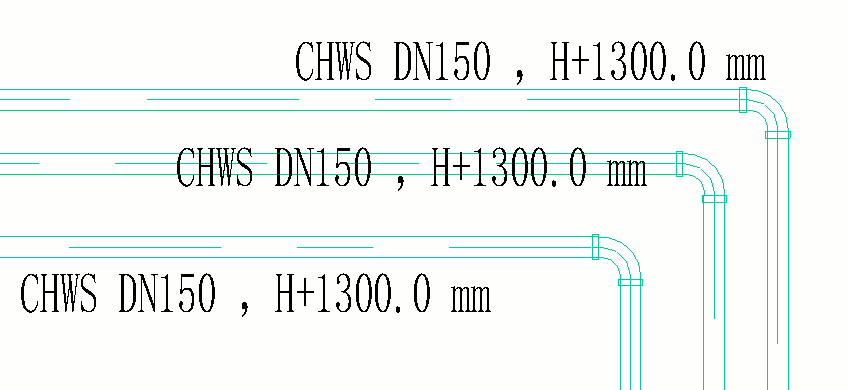

标高分隔符共有两种“，”和“（）”，下图为两种采用不同分隔符的管道标注。

    来源丨益埃毕教育

    我们在Revit中有时需要对门窗进行标识，以便我们或者其他工程人员不用去一一选择去看，在对门窗进行标识时也可以快速标识提高效率。

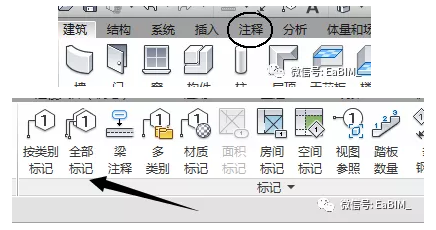

    1.在平面视图下，在快速访问工具栏中点击注释，在上下文选项卡中标记栏中点击全部标记

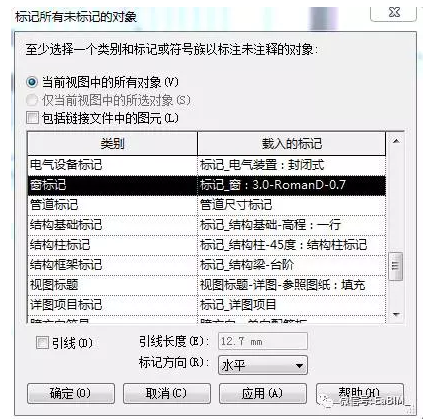

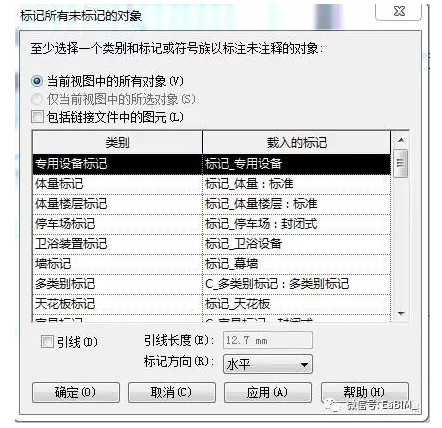

    2.点击全部标记后，此时会弹出标记所有未标记的对象对话框。

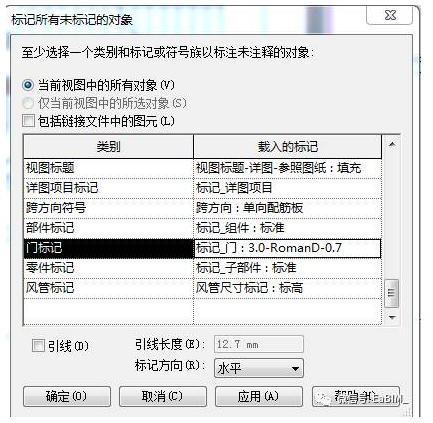

    3.此时我们需要按住Ctrl键，拖动上下按钮对窗标记和门标记进行多个选择

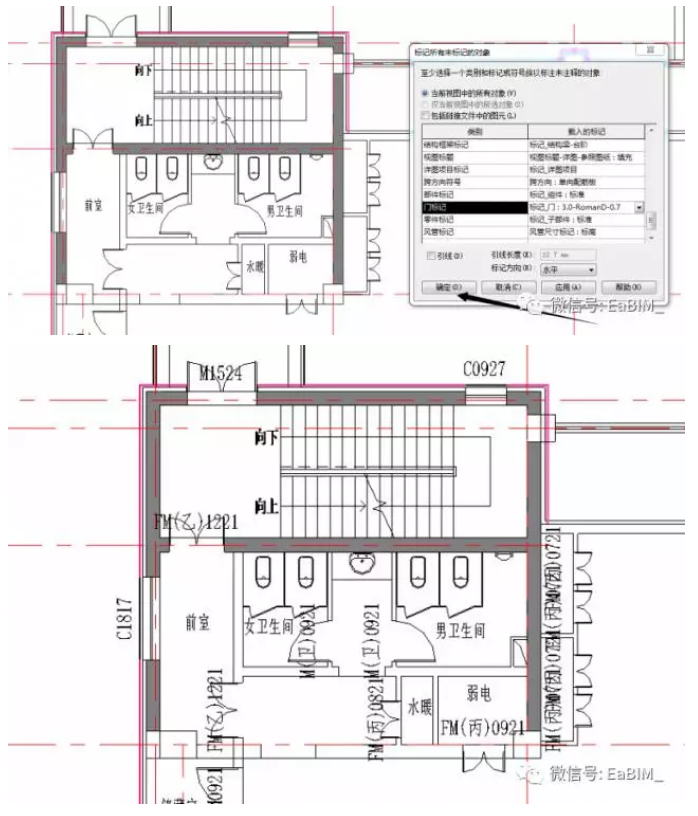

    4.选择好后，点击确定完成，标记完成后再对标记进行优化，以便美观好看

    5.此方法不仅可以快速对门窗进行标记，也可以对其他的类型进行快速标记，在对这些类型进行标识前需要预先对这些类型的族标记载入到项目当中。

    Revit如何创建系统类型？

    可以通过复制现有系统类型，创建新的风管或管道系统类型。

    复制系统类型时，新的系统类型将使用相同的系统分类。然后可以修改副本，而不会影响原始系统类型或其实例。

    为风管创建自定义系统类型

    在项目浏览器中，展开“族”→“风管系统”→“风管系统”。

    提示：要为管道创建自定义系统类型，请展开“族”“管道系统”“管道系统”。

    在某个系统类型上单击鼠标右键，然后单击“复制”。

    选择“复制”，单击鼠标右键，然后单击“重命名”。输入新的系统类型的名称。

    在以下示例中，“高压送风”是从“送风”系统类型创建的，并且具有相同的系统分类。

在Revit软件中，给排水与暖通专业的模型可以用系统加以区分类别及用途，而电缆桥架专业则没有系统，但可以通过添加电缆桥架及电缆桥架配件过滤器设置不同的颜色，用以区分其不同的类别及用途，同时也可以过滤掉暂时不需要显示的桥架。

新建用于电缆桥架的过滤器，这里以消防桥架为例。

1.在注释选项卡中单击“视图”，找到“过滤器”，单击，(或通过“可见性”的快捷键“VV”打开“过滤器”)。

2.在“过滤器”窗口点击“新建”，输入需要区分的电缆桥架的名称，这里输入“消防桥架”，点击确定。

3. 在新弹出的“过滤器”窗口中，在“类别”中勾选“电缆桥架”和“电缆桥架配件”。

4. 在“过滤条件”中选择“类型名称”包含“消防桥架”，点击确定即完成“消防桥架”过滤器的创建。

5.为更加直观的区分不同类型的桥架，可对每一类型的桥架进行颜色填充加以区分。通过快捷键“VV”打开“可见性”窗口，在“过滤器”面板下将新建的“消防桥架”过滤器添加进来。

6.点击“填充图案”对其进行颜色填充。

需要注意的有两点，一是在新建过滤器时，“过滤条件”一栏中选择的应是“包含”，若选择“等于”，则对桥架进行颜色填充时，会出现接头处(即电缆桥架配件)未被填充，且在隐藏其可见性时，只有电缆桥架被隐藏，而接头处(即电缆桥架配件)仍然可见。二是在桥架的建模时就应设置好“电缆桥架配件”的类型，否则也会出现上述情况。如下图所示。

    来源丨益埃毕教育

    在Revit中我们有时会需要绘制斜柱，那么斜柱该如何绘制呢？能否已有的垂直柱进行二次编辑以实现斜柱的造型呢？下面就给大家简单介绍一下：

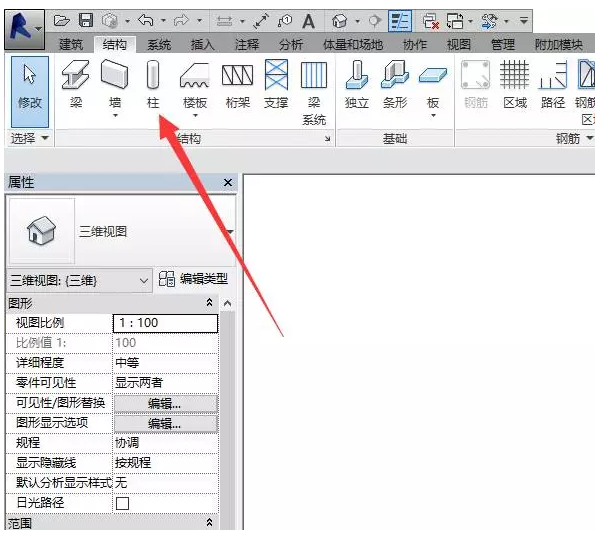

    1在结构面板找到“柱子”并单击。如（图一所示）

    图一

    2.单击后会自动跳转到“修改/放置结构柱”，选择斜柱并绘制。如（图二所示）

    图二

    3.斜柱初步绘制出来后，选择属性斜柱把“顶部/底部斜面样式”有垂直调整为水平（图三所示）

    图三

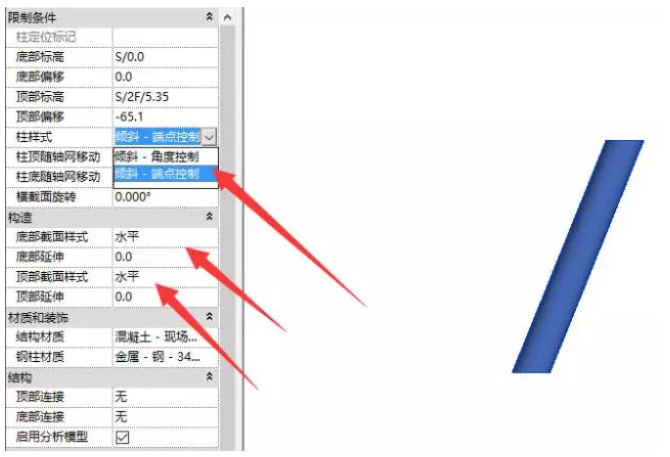

    4.将垂直柱改为斜柱，选择属性垂直柱把“柱样式”有垂直调整为倾斜-角度/端点控制，“顶部/底部斜面样式”有垂直调整为水平（图四所示）

    图四

    5.结合楼层平面单击选择斜柱后根据项目图纸要求把斜柱顶部或者底部拖拽到合适的位置即可。（必要时可以绘制参照平面确定位置）

    -END-

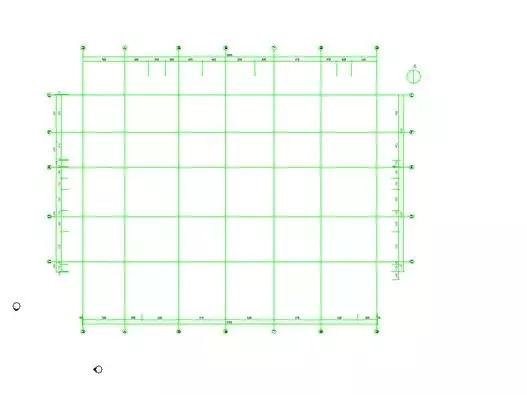

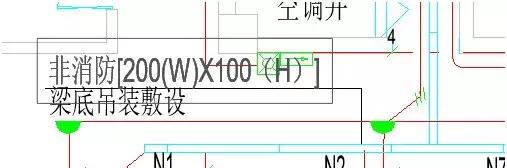

如何在Revit中快速建立带标注轴网，管综呢我们快速建立我们的管线的标注，平常我们都一般用插件进行拾取轴网，然后在检查轴网是否正确，那么我们如何快速的让我们的图纸轴网生成带标注的呢，绘制墙体的时间看的眼花缭乱，如何快速过滤让图纸更清晰呢？废话不多说看教程吧。

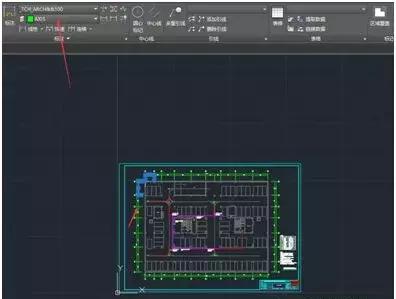

1. 首先打开CAD图纸，查看我们的线型

2. 进入revit 插入- 这里选择导入CAD 而不是链接CAD，点击删除图层，删除不需要的图层，然后选择分解或者删除我们不需要的图层。

3. 这样完美解决了管综的标注问题和轴网的建立问题了

    现如今很多建筑物在走廊设计方面有各式各样的类型，阳光走廊是众多走廊里最受欢迎的类型之一。我们使用Revit中的概念体量来创建阳光走廊，下面跟着一起学习吧！

    1.打开Revit，新建概念体量，选择”标高一”为工作平面，在工作平面上选择通过点的样条曲线来绘制一条曲线。在绘制完成后，选择点，拖动点来调整曲线，在实际过程中，可以导入CAD图纸进行绘制，更加精确。

    2.通过”模型线”作为参照线，将绘制的曲线通过”镜像”得到另外一条曲线。新建标高，标高的高度可根据曲线来设置，选择合适的高度，复制两条曲线到”标高二”。

    3.得到四个参照平面之后，继续绘制曲线，以中轴线为参照平面绘制顶部的轮廓线，也可以单击点来调整，尽量使顶部轮廓与周围轮廓更融洽。

    4.创建五条轮廓线之后，新建自适应常规模型族，直接在工作平面上放置六个点，将六个点框选起来”使自适应”，通过点的样条曲线将二至六依此链接起来。

    5.把第一点放在中轴线上，依次拾取五条曲线，查看一下，双击自适应曲线，选中二至六号点，在属性栏中点击”点”改成”造型操纵柄点”，受约束栏改成XY平面，载入到项目中。

    6.选择自适应线条沿中间模型线进行复制（也可以选择自适应线条，按住Ctrl直接拖动复制）。选择中间条模型线为工作平面，对模型线上的点依次”注释”，点击”EQ”等分。

    7.选择全部自适应线条，创建实体模型，得到阳光走廊的外表皮，选择绘制的所有样条线，在属性栏中将其改成参照线。

    8.点击图形表面，选中”分割表面”调整UV网格，U为11，V为20。选择填充图案，选择”三角形扁平图案”。

    9.新建”基于公制幕墙嵌板填充图案”族，进入到族编辑界面，点击矩形界面，改成三角形填充。在其中一条轮廓线上放置一个点，设置点为参照平面，在此平面上绘制半径为100mm的圆。选择圆圈，再选择参照线点击”创建形状”，就得到了”钢网架”。

    10.框选整个图源，使用过滤器，只留下参照线，创建实心形状，将实心形状厚度改成12mm，”材质”改成”玻璃”，载入到项目中。

    11.选择填充图案，选择刚才创建的族。

    12.载入到项目中进行简单渲染，成果图如下。

    免费Revit教学视频。

    问题：

    如何修复损坏的AutoCAD图形(.dwg)文件。图形可能具有以下一个或多个症状：

        图形文件无法打开。

        图形文件打开时出错。

        文件导致AutoCAD挂起或崩溃。

        编辑文件时性能下降。

        处理文件时出现错误消息。

        命令不起作用或延迟。

        文件大小增加，但原因不明。

        显示或重生成问题。

        缺少图形元素或图形元素显示不正确。

    原因：

        第三方软件正在AutoCAD中运行。

        非Autodesk或非RealDWG产品创建或保存了文件。

        AutoCAD在保存图形文件时终止，例如在电涌或断电期间。

        旧图形在很长一段时间内反复使用。

        发生了网络异常（例如传输错误、文件锁定和潜在的数据写入）。

        存储介质已降级（例如硬盘驱动器上的坏扇区）。

        系统RAM出现故障或有缺陷。

        存在操作系统问题。

    解决方案：

        逐一尝试下面列出的解决方案：

        1.如果图形文件会打开，优化AutoCAD图形文件：清理、核查和恢复。

        2.如果文件无法打开，请恢复无法在AutoCAD中打开的图形文件。

        3.执行优化AutoCAD图形文件：Windows剪贴板复制和粘贴中的复制/粘贴操作。

        4.使用WBLOCK命令输出文件

        5.使用OVERKILL命令删除图形中的重复或重叠对象

        6.使用DELCONSTRAINT命令删除图形中的过多约束

        7.使用BREP命令（在AutoCADLT中不可用）解决选择或修改三维实体和曲面的问题

        8.使用SCALELISTEDIT命令从图形中删除多余的注释比例

        9.使用FILTERS命令删除多余的图层过滤器

    。

    有时候Revit文件打开会出现无法打开，文件未损坏的情况，那么我们该如何才能恢复我们的文件呢？如图1所示。

    图1

    1.若将链接模型载入主体模型时显示错误，则关闭主体模型即可。

    2.使用“核查”功能解决，在文件打开时我们勾选“核查”，等待一段时间文件打开后将文件保存或另存即可，如图2所示。

    图2

    文章来源：橄榄山软件

    很多BIMer在进行幕墙的绘制中，总会面临一个比较让人头疼的事情，那就是面对如此多的幕墙嵌板，我们该如何为其进行快速的编号和进行编号标记呢，下面小编就来教大家如何一分钟快速完成幕墙嵌板的编号和标记。

    首先呢，小编准备了一个模型，它长的是下面这个样子的

    可以看到，在当前的模型中，有很多幕墙，而且每个幕墙中呢也有很多嵌板。

    我们可以使用橄榄山快模软件中的批量编号工具，来为幕墙嵌板进行快速的批量编号。

    在橄榄山快模软件中的【模型深化】选项卡中选择【批量编号】工具，单击后我们可以在Revit中的状态栏来查看相应的命令提示，来帮助我们完成命令的执行。可以看到，该命令会提示我们选择模型中的某一构件类型来进行编号。

    通过配合使用TAB键来选择模型中的任意幕墙嵌板。

    选择完成后会弹出一个批量编号的对话框

    当我们选择完任意幕墙嵌板之后，软件已经显示了我们所选择的对象类别，在对象类别下面，允许我们选择将编号参数添加到标记或者注释参数当中（这里会根据选择的构件不同，显示不同的选项，比如说如果我选择了墙体，那么这里还会显示备注选项，其他构件类似），这里我选择了注释。

    编号原则。在这个选项下允许我们为添加的编号进行命名，可以添加前缀，序号以及后缀。我这里为了做演示呢，选择前缀名为嵌板，序号默认，未添加后缀。

    序号前补零位数指的是使用几位数来进行编号的表示。

    排序原则。我们可以选择按照对象创建的先后次序来进行编号的排序，也可以按照模型中的实例位置坐标次序进行排序，可以对坐标的排序原则进行设置（先按照、再按照、最后按照）。

    当编号重复的时候我们可以选择顺延，或者向后加号。

    设置完上面的几个选项后，单击确定，然后对我们所要进行编号的幕墙嵌板进行框选，选择完成后在选项栏中选择完成，即可完成对模型中幕墙嵌板的批量编号。

    我们可以选择任意嵌板进行查看下。

    这样我们就可以快速的完成所有嵌板的编号工作了，下面只剩下为幕墙嵌板进行标记了，我们可以创建这样的一个嵌板标记族进行标记即可。

    新建族，选择公制常规标记。

    在族类别和族参数中选择幕墙嵌板标记。

    单击确定后，继续为我们的族添加标签，在标签中添加“注释”参数，如下图所示。

    进行位置和字体设置后，载入到当前项目中。

    然后就可以直接在我们的平面或者立面中进行幕墙嵌板的标记了。

    当然我们也可以使用全部标记工具。

    首先配合使用过滤器选择全部的幕墙嵌板。

    选择【注释】选项卡中，【标记】工具面板中的【全部标记】工具

    选择仅当前视图中的所选对象，类别选择幕墙嵌板标记，单击应用-确定即可。

    是不是很方便快捷呢。此外，这个自动编号工具能对Revit的任何类别的构件进行批量编号，比如车位、门窗、房间、以及所有主体构件等。可以使用上述的标记方法实现对他们进行批量自动编号和标记。如此强大的功能，快快GET√起来吧~

    方法如下：

    1、首先安装BIM5D平台软件，然后在Revit软件图标上单击鼠标右键“以管理员身份运行”；

    2、打开需要导入BIM5D平台的模型文件，我们发现在BIM5D安装完成之后，在Revit软件的“附加模块”选项卡中多出一个“BIM5D”工具，点开下拉菜单，选择“导出全部图元”；

    3、选择保存路径，对导出文件进行导出范围设置、跨楼层图元设置、导出图元检查，将模型导出为E5D格式文件；

    4、打开BIM5D平台软件，新建工程；

    5、选择“数据导入”→“模型导入”可分别导入实体模型、场地模型、其它模型；

    6、我们在此演示实体模型的导入：添加模型→标高体系设置为建筑标高→单体匹配处设置单体名称→单击导入即完成导入工作，可在模型视图中查看模型。

    在安装AutodeskCAD/3DMAX/Maya/Revit/Inventor等的时候，出现“安装错误1625：系统策略禁止这个安装，请与系统管理员联系。”，或是Error1625，同时还会提示“安装未完成，某些产品无法安装”。最终，导致安装AutodeskCAD/3DMAX/Maya/Revit/Inventor失败。而ps、pr、cdr等非autodesk软件的安装就非常顺利没有任何问题，唯独autodesk的软件（3dmax、cad、maya等）全部提示错误1625。

    楼主发现这是autodeskCAD/3DMAX/Maya/Revit/Inventor等所有软件都可能出现的问题，那么应该如何解决“安装错误1625：系统策略禁止这个安装，请与系统管理员联系。”的问题呢？下面我们以AutodeskCAD为例说明如何解决“安装错误1625：系统策略禁止这个安装，请与系统管理员联系。”的问题，其他的Autodesk软件像3DMAX/Maya/Revit/Inventor等都是一样的操作。

    以CAD为例，说明如何解决“安装错误1625：系统策略禁止这个安装，请与系统管理员联系。”：

    1.首先使用卸载修复工具完全卸载掉CAD,具体操作如下图所示（如果出现C++问题还要同时勾选住C++）

    2.在文本框中输入正确的安装程序Setup.exe的路径，然后回车，并继续完成安装。

    3.顺利完成安装，可以愉快的使用了。

问题：

无法从RevitServer中删除文件。“RevitServerAdministrator”菜单中的选项显示为灰色。

原因：

损坏的模型文件。

解决方案：

检查RevitServer上的AdminRESTService.log。如果例外：（FileNotFoundException，找不到流文件。）可以找到，从RevitServer硬盘中删除整个损坏的项目文件夹。

【标题：Dynamo | 桥梁建模利器之Bridge节点包（上） 来源：驿道BIM 原创： LWH】

今天我们为大家介绍一个Dynamo桥梁建模的利器——Bridge节点包，西方国家有一句谚语：“不要重复发明轮子”，意思是企业中任何一项工作实际上都有人做过，我们所需要做的就是找到做过这件事情的人，把成果直接拿来用即可，而不要重新制造。这个“轮子”在程序员那里可能是一个类库或者框架，在设计师那里可能是一个CAD模板或者CAD块，总之，这样的“轮子”可以极大的提高我们完成项目的效率，对于道路工程的BIM工程师来说，Bridge节点包就是这样一个性能极佳的“轮子”。

当然，考虑到技术的自主可控性，了解你使用的“轮子”的原理也是非常必要的。所幸dynamo的节点包并不是打不开的黑盒子，而是一个完全开放的工具，在Dynamo中双击节点即可看到这个功能的底层实现，或者是由dynamo的基础节点构成，或者是由python代码创建，在下面的介绍中我们也会看到Bridge节点包这个盒子中到底装了些什么。

如下为Bridge节点包的所有节点名称

接下来我们看一下每一个节点的功能和使用方法：

01_SplineFromExcel节点（从Excel表格数据生成路线）这个节点可以读取Excel表格中的三维点坐标，并将这些点拟合为三维路线

Excel表格如下如所示，这个路线点坐标的表格可以在Civil3d中做好路线后导出得到，如果只有传统设计方式下的路线成果（如直曲表竖曲表）的话，也可以通过一些其他软件或者小程序直接生成三维路线，这里就不再展开介绍了。

此外，我们前面提到过可以查看节点的底层实现，这里以01_SplineFromExcel节点为例，我们在Dynamo中双击节点便可打开该节点。如下图所示，我们会发现，原来01_SplineFromExcel这个节点也都是由Dynamo自带的基础节点所构成的，只是为了代码的整洁将其封装了起来，正如函数的封装一样。当我们了解了它的原理后，也可以按照我们自身的习惯将其修改后封装成自己的节点，小编自己在工作中就对这个节点进行了修改。

02_TangentAndCoordinateSystem（获取切线坐标系）这个节点可以获取一系列以路线切线方向为轴的坐标系，新生成的坐标系的z轴指向路线的切线方向。

输入端Spline通常连接前面生成的三维路线

输入端Point on Spline通常连接三维路线上的桩号点

输出端CoordinateSystem为生成的坐标系列表

03_Loft（放置多个轮廓族并放样生成实体）这个节点可用于放置revit中创建的族轮廓，并将多个轮廓放样为实体，该节点可用于桥梁中主梁、桥面板和护栏等结构的创建。

输入端CoordinateSystem通常连接由02_TangentAndCoordinateSystem节点生成的坐标系

输入端Point on Spline通常连接三维路线上的桩号点

输入端LIB Family Types通常连接revit创建的轮廓族

输出端Geometry为生成的几何实体

03_sweep节点（放置轮廓族并给定路径扫略生成实体）这个节点功能与03_Loft节点类似，只是该节点通过扫略生成实体。

输入端Curve通常连接扫略路径

输入端Point on Spline通常连接三维路线上的桩号点

输入端LIB Family Types通常连接revit创建的轮廓族

输入端CoordinateSystem通常连接由02_TangentAndCoordinateSystem节点生成的坐标系

输出端Geometry为生成的几何实体

04_Loft1Parameters（放置多个参数化的轮廓族并放样生成实体）这个节点可以看做是03_Loft节点的加强版，我们知道revit的族是参数化的族，通过参数的调整可以驱动几何形体的变化。04_Loft1Parameters节点提供了调节revit轮廓族参数的接口，我们可以

在dynamo中直接调整revit族参数并驱动实体的变化。

输入端CoordinateSystem通常连接由02_TangentAndCoordinateSystem节点生成的坐标系

输入端Point on Spline通常连接三维路线上的桩号点

输入端Values from Excel通常连接revit族参数的值

输入端PAR1通常连接参数名

输入端LIB Family Types通常连接revit创建的轮廓族

输出端Geometry为生成的几何实体

如上图所示，我们可以将revit轮廓族的宽度由10米调整为20米，相应的几何形体也会自动变化。

05_Loft2Parameters、06_Loft3Parameters、07_Loft4Parameters、08_Loft5Parameters节点这些节点与04_Loft1Parameters节点功能类似，只是04_Loft1Parameters节点只能调整一个族参数，这几个节点分别可以调整2、3、4、5个族参数。

其实我们了解了这个节点的底层工作流程之后，就可以自己动手改造这个节点了，无论调整多少个族参数都可以。

09_StationPlane节点（按桩号获取垂直于路线的平面）这个节点可以按照给定的桩号，获取对应桩号点处垂直于路线的平面。这个节点通常用于获取路线平面线上对应桩号的平面，再用这些平面与三维路线进行求交运算，就可以获取到三维路线上对应桩号处的点。

输入端Spline通常连接路线平面线

输入端CB Station通常连接桩号值

输入端CBAngle通常连接平面旋转角度

输出端plane为生成的垂直于路线的平面

输出端spline为路线平面线

【相关阅读】

目前，在Revit的过程中，平时常用的贴图方式是使用贴花工具进行的，但是只能平面贴图，接下来跟大家分享如何在曲面上贴图。

1、首先在表面新建一个贴图同等大小的拉伸，如图所示。

2、选中创建的拉伸，点击编辑材质，进入材质浏览器，选中外观，载入图片，选中图像，修改比例，改为正确尺寸，最后点击确认，下图给了顺序，如图所示。

3、完成后效果如图所示。

意义：在实际工程中，会需要添加一些贴图，例如一些标志等，一般会通过使用软件中贴图命令来实现，但是曲面贴图则很难达成。通过学习上述文章，很好的解决了曲面贴图的添加。

感觉Windows10与Autodesk这俩就是一对，成天的互相伤害。Windows10一更新，Autodesk旗下的软件总会或多或少的出现点问题，

要么是CAD丢东西，得从别的电脑上拷贝一下

又或者是Revit干脆打不开了“未响应”三个字就如同魔咒一般刻在电脑桌面上。

但是，在断网安装了半小时后，一个弹窗着实令我崩溃

更令人崩溃的是紧接着又一个弹窗蹦了出来

再多次反复重新安装后，依然无法解决该问题，最后请教了一位计算机方面的朋友后得出的结论是C++的某个文件被损坏了，读不出来，因此需要重新安装微软的运行库，

安装之前要先卸载，在电脑的控制面板里将所有的C++运行库卸载

好在人家是计算机专业的，这种运行库人家还是有下载好的备份，下载地址：http://down.tuituisoft.com/soft/rj/MSVBCRT微软运行库.zip

双击打开，

单击下一步：

继续下一步：

等待几分钟，安装成功，点击完成

接着，重新安装Revit,就可以了

至此大功告成，渡劫成功！

Breijn B.V.公司:完美搭档

Breijn公司利用欧特克BIM解决方案进行铁路桥梁重建项目中的设计和施工模拟工作

灵厄河(Linge river)桥梁水位渲染图。图片由 Breijn B.V.公司提供。

对现有状况建模Breijn公司使用AutoCAD® Civil 3D®软件，充分利用软件提供的现有地理信息系统、铁路路线和勘测数据。设计人员导入这些数据，创建现有土木工事和铁路路线模型。Otter说，““我们利用地理数据准确确定地下水位，能够更好地分析和计算建造桥墩所需水下混凝土的数量。”

下一步是将现有地形数据导入Autodesk® Revit® Structure软件，实现现有桥梁和桥基的精确建模，进而创建一个基础设施现状模型。Molenbroek说，“现有桥梁在拆除前将维持现状，我们必须围绕现有桥梁进行施工。因此，我们的设计要反映现有结构件和铁轨的精确位置，这一点很关键。”


设计协调Breijn参考基础设施模型开始设计新的桥梁。设计团队利用Revit Structure设计新的桥基和结构件，并用Civil 3D软件模拟新路线和坡度。Otter说，“BIM在这个综合设计项目中至关重要。由于我们能在无缝环境中整合和可视化桥梁、铁路、土木工程，我们在早期就能检查设计的可行性和可施工性。”

Breijn还利用Autodesk® Navisworks® Manage软件整合现存模型和未来设计模型，进行碰撞检查。Otter说，“我们在整个设计过程中利用Autodesk® Navisworks® Manage软件来帮助发现和解决设计冲突。这对检查新桥墩顶部与现有桥面底部之间的间隙尤为重要。”

施工模拟桥梁建造最后阶段，铁路服务将中断90个小时，在此期间将拆除现有桥面，在桥梁立柱上放置新的混凝土桥面。设计团队利用Navisworks Manage软件将施工进度计划集成到模型中，用以计划和模拟现有结构件拆除及新构件施工的情况。“例如，我们在运行90小时关键时段的四维模拟时，发现仍有一些旧的桥梁部件挂在桥上，有些拆除工作我们忘记安排在计划中了。幸好我们及时发现并解决了此类问题，没有因此影响施工。”Molenbroek回忆道。


成效Breijn公司的创新桥梁立柱设计给ProRail公司留下了深刻印象，他们随即与Heijmans公司签订了价值870万美元的设计和施工合同。目前桥梁正在建造之中，设计团队正满怀信心期待着最后90个小时的到来。Molenbroek说，“设计是我们的核心业务。欧特克BIM解决方案帮助我们创造高质量、可执行性强的设计。BIM解决方案与我们组成完美搭档。”

在Revit中如何通过幕墙创建百叶窗？下面就为大家分析一下。

本次百叶窗的创建：是通过将轮廓族在幕墙竖挺中嵌入使用所创建的。

在将轮廓载入项目以后，对于幕墙属性的定义，是一个很重要的过程，这将直接影响我们所创建百叶窗的外形和可使用价值。

该模型创建步骤详解及“自动嵌入”命令的分析：

1.打开公制轮廓族，并绘制100mm*20mm的轮廓，作为帘片.并添加宽度与长度参数。

2.载入到项目中去之后，在项目浏览器中，右击矩形竖挺下的50*150mm类型，并复制创建百叶窗，双击后，将轮廓更改为我们所创建的轮廓族

3.绘制幕墙，并将其参数，按照如图示更改参数（注意：这里面的空嵌板需要自己载入）

4.单击确定完成百叶窗的创建

选择使用“自动嵌入”的作用

若勾选在幕墙类型属性中勾选了自动嵌入，则幕墙会自动嵌入墙中。否则不会自动嵌入墙中。

顺便科普一张百叶窗构造图

螺旋坡道作为比较复杂的一项设计构建，一直是让人感到头疼的，今天我们介绍一下在Revit中较为复杂的螺旋坡道做法，这种异形构件在我们的项目中经常会遇到，但Revit的几种基本构件的绘制方法都无法直接创建。

1.创建内建模型：

首先在功能栏构件中找到“内建模型”

选择楼板(或者你想要作为坡道的类别，这里只影响归类)

定义构件名称

2.创建放样融合：

使用“放样融合”功能，创建螺旋坡道的形状

然后开始“绘制路径”

使用“圆形-端点弧”绘制就可以了

我们绘制一个8米内径的1/4弧

接下来依次绘制2个楼板截面的轮廓，注意2个轮廓应绘制在不同标高上面，这样才能达到弧形的效果

在对应视图下打开轮廓

选择矩形绘制

同样的方法，在西侧的视图上创建轮廓2

注意：此时应在标高2上创建

点击完成以后螺旋坡道就创建成功了

3.阵列复制：

创建完坡道以后，我们并不能直接移动或复制到其他标高上

因为放样融合的标高是受约束的

但是可以通过阵列的方式来创建

选择复制的位置，并输入相应的阵列数量即可

明细表是Revit软件的重要组成部分。通过定制明细表，我们可以从我们所创建的Revit模型（建筑信息模型）中获取我们项目应用中所需要的各类项目信息，应用表格的形式直观的表达。我们在实际项目中经常会用到来设置各种要求的明细表，下面我来列举一些实例运用过滤器的技巧。

在“明细表属性”对话框的“过滤器”选项卡上，创建限制明细表中数据显示的过滤器。最多可以创建四个过滤器，且所有过滤器都必须满足数据显示的条件。

可以使用明细表字段的许多类型来创建过滤器。这些类型包括文字、编号、整数、长度、面积、体积、是/否、楼层和关键字明细表参数。

以下明细表字段不支持过滤：

(1)族

(2)类型

(3) 族和类型

(4)面积类型（在面积明细表中）

(5)从房间、到房间（在门明细表中）

(6)材质参数

可基于项目中的字段创建过滤器。要基于不在明细表中显示的字段创建过滤器，则需要将该字段添加到“明细表字段”列表中，然后在“格式”选项卡上将其隐藏。

如何使用过滤器的一个示例是：在门明细表中要按楼层进行过滤。在“过滤器”选项卡中，可以选择“标高”作为过滤参数，并将其值设置为“标高 3”。只有位于 3 层上的门才显示在明细表中。

另一个示例是当我们在统计数据比较多，要区分两种类型时。可以使用添加参数字段的方法，下面简单演示。如果下面的表格要区分出两个表格，一个普通门、一个特殊门表格。如何做呢？

首先添加一个参数字段。打开明细表实例属性对话框,点击字段命令。出现明细表属性对话框。

点击添加参数,输入名称，确定。明细表将多出一列新建的A1列，若不需要显示在明细表中可以打开格式面板，选择参数字段，勾选隐藏字段选项。

选择特殊门的一行在A1列下输入数字1，如下面所示。

使用过滤器面板中过滤条件为A1—等于—1确定，则只显示特殊门。反之同理。

    在使用REVIT时常遇到现有族没办法满足设计需求的情况，那么就需要自己创建族来解决特定的问题。因此了解参数类型的具体含义，以及对设计的模型赋予相应的参数就变得尤为重要。所以，今天将为大家对参数类型对应参数规程的说明进行介绍。

    一、参数规程的分类

    1、打开Revit，点击“族”下“新建”命令，弹出“新族-选择样板文件”对话框，此处以“公制电话设备主体”样板为例，如图所示。

    2、点击“创建”面板下“属性”面板中的“族类型”编辑器，在弹出的“族类型”对话框中，点击“参数”栏中“添加”命令，在弹出的“参数类型”对话框就可以看到“规程”选项，如图所示。

    3、选择对应规程之后可以看到如下的分类，这便是规程的分类情况，如图所示。

    二、参数规程与参数类型的关系

    1、当选择公共规程的时候可以发现其中存在相应的参数类型，如图所示。

    2、再换取结构规程，会发现另一些相对应的参数类型，如图所示。

    3、其中不同的参数类型，将赋予不同含义，以公共规程下的参数类型举例，为大家说明其含义，如图所示。

    意义：通过学习上述以族样板对参数规程的讲解，了解到了规程的属性以及参数类型，方便以后在建模过程中对新建族设定对应的规程，方便建模。

在Revit API中有一个方法Document.ExportImage()，可以将单个或多个视图导出为图片。
该方法需要传递一个ImageExportOptions类型的参数，在参数中你可以自定义需要导出的视图、图片地址、图片大小等。

单视图导出

using Autodesk.Revit.Attributes;
using Autodesk.Revit.DB;
using Autodesk.Revit.UI;

namespace ScreenShot
{
 [Transaction(TransactionMode.Manual)]
 public class Command : IExternalCommand
 {
 public Result Execute(ExternalCommandData commandData, ref string message, ElementSet elements)
 {
 ImageExportOptions options = new ImageExportOptions();
 options.ZoomType = ZoomFitType.FitToPage;
 options.ExportRange = ExportRange.CurrentView;
 options.FilePath = @"C:UsersAdministratorDesktopCurrentViewImg";
 options.FitDirection = FitDirectionType.Horizontal;
 options.HLRandWFViewsFileType = ImageFileType.JPEGMedium;
 options.ShadowViewsFileType = ImageFileType.JPEGMedium;
 options.PixelSize = 1920;
 commandData.Application.ActiveUIDocument.Document.ExportImage(options);

 return Result.Succeeded;
 }
 }
}

上面代码将当前视图以JPG图片的形式导出到桌面上；如果只想截取当前视窗中可见的部分（截图），可将options.ExportRange设置为VisibleRegionOfCurrentView。

多视图导出

using Autodesk.Revit.Attributes;
using Autodesk.Revit.DB;
using Autodesk.Revit.UI;
using System.Collections.Generic;

namespace ScreenShot
{
 [Transaction(TransactionMode.Manual)]
 public class Command : IExternalCommand
 {
 public Result Execute(ExternalCommandData commandData, ref string message, ElementSet elements)
 {
 Document doc = commandData.Application.ActiveUIDocument.Document;
 FilteredElementCollector views = new FilteredElementCollector(doc).OfClass(typeof(View));
 views.OfCategory(BuiltInCategory.OST_Views);
 IList<ElementId> ImageExportList = new List<ElementId>();
 foreach (View view in views)
 {
 if (view.IsTemplate) continue;
 ImageExportList.Add(view.Id);
 }
 var options = new ImageExportOptions
 {
 ZoomType = ZoomFitType.FitToPage,
 PixelSize = 1920,
 FilePath = @"C:UsersAdministratorDesktopViews",
 FitDirection = FitDirectionType.Horizontal,
 HLRandWFViewsFileType = ImageFileType.JPEGMedium,
 ShadowViewsFileType = ImageFileType.JPEGMedium,
 ImageResolution = ImageResolution.DPI_300,
 ExportRange = ExportRange.SetOfViews
 };
 options.SetViewsAndSheets(ImageExportList);
 doc.ExportImage(options);

 return Result.Succeeded;
 }
 }
}

上面代码将项目中所有视图以JPG图片形式导出到桌面Views文件夹中，如下图所示：

内容或有偏颇之处，还请指正，不胜感激！

    关于幕墙和幕墙系统

    BIM,（即建筑信息化模型BuildingInformationModeling）,是以建筑工程项目的各项相关信息数据作为模型的基础，进行建筑三维模型的建立，通过数字信息仿真模拟建筑物所具有的真实信息。它具有可视化、协调性、模拟性、优化性和可出图性五大特点。

    近年来，随着数字信息化的高速发展，建筑施工行业也紧随其后，各种极具设计特点的建筑物应运而生，其中也有不少漂亮的玻璃幕墙建筑物，那么在建模软件revit当中是怎么把建筑物幕墙”搭建”起来的呢？

    在revit中幕墙属于墙的一种类型，主要有默认的三种类型：幕墙、外部玻璃、店面（如图）

    从图中可以看出系统默认的幕墙虽然有三种类型供我们选择，但是这三种幕墙只是以是否划分网格和所划分网格的大小来分类的，不具有实用性，在咱们实际项目当中，往往需要的幕墙类型是多种多样的，所以我们需要根据系统默认的幕墙来做出我们需要的幕墙（如图）

    （1）绘制幕墙

    在revit中，绘制幕墙的方法和绘制常规墙体的方法是一致的，单击”建筑”选项卡，选择”墙”命令，在下拉栏中，我们选择”幕墙”，然后点击”编辑类型”复制一个幕墙类型（不直接在默认的幕墙类型里面修改），暂命名为”幕墙2（名称根据实际情况命名，这里举例说明）

    （2）图元属性修改

    对于外部玻璃和店面类型幕墙，可用参数控制幕墙网格的布局模式，网格的间距值及对齐、旋转角度和偏移值。选择刚刚画好的幕墙2，单击”类型属性”弹出类型属性对话框，编辑幕墙的类型参数。（如图）

    （3）手动修改

    实际项目中，等分的幕墙网格很少，很多时候我们需要手动修改幕墙网格的距离，或者手动添加幕墙网格和竖梃：选择幕墙网格（可点击Tab键切换选择），点开锁标记，即可修改网格临时尺寸（此时不能再次锁定幕墙网格，否则会变回之前设置的等分间距）

    （4）编辑立面轮廓

    选择幕墙，激活”修改墙”选项卡，单击面板下的”编辑轮廓”命令，即可像基本墙一样任意编辑其里面轮廓

    （5）幕墙网格与竖梃

    单击”建筑”选项卡，选择”幕墙网格”命令，可以整体分割或局部细分幕墙嵌板。

    全部分段：单击添加整条网格线。

    一段：单击添加一段网格线细分嵌板。

    除拾取外的全部：单击先添加一条红色的整条网格线，再单击某段删除，其余的嵌板添加网格线（如图）

    单击”建筑”面板下的”竖梃”命令，选择竖梃类型，从右边选择合适的创建命令”网格线、单段网格线、全部网格线”拾取网格线添加竖梃（如图）

    （6）替换门窗

    可以将幕墙玻璃嵌板替换为门或窗（必须使用基于幕墙嵌板的族样板制作的门窗族，与常规门窗族不同）：将鼠标放在要替换的幕墙嵌板边沿，使用Tab键切换选择幕墙中的嵌板（高亮时为选中，同时注意屏幕下方的状态栏），选中幕墙嵌板后，点击属性框下拉菜单选择要替换的幕墙窗或门（如果没有则单击”载入族”命令，从族库中载入）（如图）

    提示：幕墙嵌板可替换为门、窗、百叶、墙体、空

    经过前面几步呢我们一面简单的玻璃幕墙就制作好了。

    文章来源：Revit自行车

    Revit一开始接触的时候，经常遇到绘制图形提示不可见，又或者三维模型中存在的构件，在对应标高的平面视图找不到。这次，我们就一次性把这些“小妖怪”一网打尽。

    01、平面视图中视图范围设置不正确

    建筑结构模型常见的视图平面有两种，建筑平面图和结构平面图，前者基于底部向上剖切，后者基于顶部向下剖切，视图范围可以共有四个参数，根据具体情况微调。（以下顶部①，剖切面②，底部③，视图深度④）

    图片来源软件F1，侵删

    建筑平面图、墙柱平面图推荐设置

    结构梁、板平面图推荐设置

    02、临时隐藏图

    在浏览模型时，遇到复杂区域，可以暂时性地隐藏部分图形，便于浏览、观察模型。

    临时隐藏图形（快捷键HH），重设临时隐藏/隔离（快捷键HR）

    注

    若是临时隐藏，视图界面左上角会有“临时隐藏/隔离”的红色字样，且重新打开模型，会恢复显示。

    03、隐藏和恢复隐藏

    不同于第二点的“临时性”，隐藏图形，即使重新打开软件也是隐藏状态。但值得注意的是，隐藏效果只针对当前视图，不同视图之间并不影响。（如：在建筑平面图中隐藏门窗，在三维视图门窗可见）

    隐藏（快捷键EH），显示隐藏的图元（快捷键RH），（选中）取消隐藏（快捷键EU）

    04、剖面框和裁剪框

    这个可以这么理解，在这个范围内的图形可见，在范围外的图形不可见。

    05、规程影响可见

    这一点似乎只针对墙构件，Revit区分了建筑墙和结构墙，图形上二者没有什么区别，但是使用结构墙布置，属性栏默认勾选“结构”属性。那么没有勾选“结构”的墙体在规程=“结构”的情况下不可见。

    Revit区分建筑墙和结构墙

    结构墙则默认勾选

    规程为结构

    补

    布置当前层墙体、或者是结构柱时候，默认是按“深度”放置，建议注意，并改成“高度”。

    06、可见性/图形替换

    Revit对每一类构件做好归类，相当于AutoCAD内的layer图层系统。这是墙柱定位图的“可见性/图形替换”菜单，勾选“墙”和“结构柱”，那么对应的视图不会显示除此之外的构件，比如梁构件（结构框架）和楼板结构。

    07、设计选项

    关于设计选项我也在想这个点放在这里合不合适，经过琢磨之后，确实这个功能也会影响图形的可见性。简单举个例子，屋面想做一个遮雨棚架，有不同选择方案，我可以在“设计选项”中建模，然后对比。这个功能更多用于方案推敲，如外立面造型方案，对于大型项目的外立面选型，也能够起到一个很好的作用效果。

    屋面棚架方案对比，玻璃顶VS膜屋顶

    协调地理位置并在Revit中自定义三维视图，以将模型导入InfraWorks。

    若要将Revit模型导入InfraWorks，您需要确保Revit模型具有正确的物理位置数据以及可以使用相应的三维视图。下面介绍成功导入模型所需的步骤，从而确保您可以继续使用设计工作流。

    Revit到InfraWorks：指定地理位置

    定义Revit模型在现实世界中的位置。为项目位置定义的维度值和经度值都会应用到Revit模型中的测量点，并且会用来在将模型导入InfraWorks时定位几何图形。

    1.单击“管理”选项卡→“项目位置”面板→“位置”。

    2.在“位置、气候和场地”对话框中，单击“位置”选项卡。

    3.在“定义位置依据”中，选择下列选项之一：

        默认城市列表：如果知道确切位置，可以为模型位置指定纬度值和经度值。仅指定城市不足以提供精确的位置。

        Internet地图服务：当您的计算机连接到Internet时，该选项会通过Bing?地图服务显示互动的地图。在指定另一个项目位置前，位置定义为“<默认>”，并设置为针对您所在地区指定的主要城市的经纬度。

        在“项目地址”中，输入街道地址、省/州和市或者项目的经纬度，然后单击“搜索”。按“<纬度>,<经度>”格式输入经纬度坐标。若要进一步细化位置，请将位置图针拖放到适当的位置。

    4.单击“确定”。

    5.可选：在场地平面视图中，根据需要将测量点相对于几何图形进行放置。测量点将成为InfraWorks中模型的原点，同时原点会放置在先前步骤中指定了维度和经度的位置。

    注：您可能需要启用测量点在模型中的可见性。在“可见性/图形替换”对话框上的“模型类别”选项卡上，展开“场地”，然后清除“测量点”复选框。

    创建三维视图以便导入到InfraWorks

    创建自定义三维视图以将几何图形传输到InfraWorks。默认情况下，InfraWorks会按以下顺序寻找要导入的Revit视图：

    1.名称前缀为“navis”的视图，例如navis-importview。

    2.默认三维视图，名为“{3D}”。

    3.上次打开的三维视图。

    创建三维视图：

    若要控制传输到InfraWorks的图元，最佳方法是创建一个自定义三维视图，然后将其名称前缀命名为“navis”。

    1.在项目浏览器中的“三维视图”下，右键单击默认三维视图{3D}，然后单击“复制视图”“复制”。

    注：如果尚未创建默认三维视图，请单击“视图”选项卡→“创建”面板三维视图下拉菜单→（默认三维视图）。

    2.右键单击{3D}副本1，然后单击“重命名”。

    3.对于名称，输入Navis-modelname，然后单击“确定”。

    关闭类别：

    建议关闭模型中部分类别的可见性，例如InfraWorks模型中不需要的地形和植物。

    1.在Navis-modelname视图处于打开状态时，单击“视图”选项卡→“图形”面板→（可见性/图形）。

    2.在“可见性/图形替换”对话框的“模型类别”选项卡中，清除“植物”和“地形”，以及任何其他不想要传输的几何图形类别。

    3.单击“确定”。

    设置长度单位（可选）:

    默认情况下，InfraWorks模型由模型生成器使用LL84坐标系创建，该坐标系会以米为单位报告立面。如果将Revit模型导入使用LL84坐标系的模型，请在Revit中将项目长度单位设置为米。如果InfraWorks模型使用其他坐标系或不同度量单位，请考虑匹配Revit模型中的长度单位。单位一致可使您更加方便地在以后调整模型位置（如有需要）。

    1.单击“管理”选项卡→“设置”面板→（项目单位）。

    2.对于“长度格式”，选择“米”。

    3.单击“确定”。

    在InfraWorks中导入Revit模型

    将Revit模型作为文件数据源导入InfraWorks。

    1.在InfraWorks中，单击。

    2.在“数据源”面板上，执行以下操作：

        单击（添加文件数据源）。

        单击AutodeskRevit。

        打开Revit模型文件。

        如果出现提示，请在“数据导入”对话框中，单击“发送”。

        模型完成处理后，会显示在数据源列表的“建筑”下。

    注：此外，还可以直接将.rvt文件拖动到InfraWorks模型以作为数据源导入文件。

    3.双击新数据源以对其进行配置。

    “数据源配置”对话框会将Revit模型名称、数据源显示为三维模型，类型显示为建筑。

    4.在“数据源配置”对话框中，单击“关闭并刷新”以将几何图形载入到InfraWorks模型。

    通常，InfraWorks会根据模型的位置和立面数据，自动放置导入的模型。

    5.在某些情况下，可能需要进行小调整。使用以下任一方法修改模型的放置：

        在“数据源配置”对话框的“地理位置”选项卡上，添加X、Y或Z轴偏移。

        在“数据源配置”对话框的“地理位置”选项卡上，单击“交互式放置”以使用鼠标在模型中放置数据。

        选择模型，然后单击鼠标右键，单击“编辑”以手动操纵模型的位置。

    6.如果对Revit中的模型进行了更改，请在原始位置保存模型，然后在InfraWorks的“数据源”面板中右键单击模型名称，然后单击“重新导入”。

    模型几何图形会在InfraWorks模型中更新。

    提示：在InfraWorks中，打开/关闭背面以在Revit模型内部浏览时控制穿过墙和窗时的视图。它还可以用于指定书签以查看偏好的视图位置，而不必平移、动态观察或缩放到InfraWorks中的模型位置。

    在做项目过程中，连接在环网上的管道分为很多个管道系统，比如消火栓管道，但是在Revit中相互连接的管道只能为一个管道系统，可以通过一些变通的方法，将环网上的管道拆分为多个系统。

    1、转到三维视图中，如图所示。

    2、选中其中一个立管，使用拆分命令，将其拆分为两段完全不相干两段管，如图所示。

    3、使用“对齐”命令，是两段管道假接到一块，如图所示。

    4、此时管段的系统名称已经与环网不同，如图所示。

    5、通过“视图”选项卡中的“系统浏览器”，如图所示。

    6、根据自己的需求，选中系统浏览器中的对于的管道系统，将其名改为需要的名称，这样标注的时候就会标注出与环网管道系统不一样的系统名称了，如图所示。

    Revit中将环网中立管标注为多个管道系统的意义：通过学习上述文章，通过使用拆分命令，再使用对齐命令将其对齐，既可近似显示连接，又可以标注不痛的系统。

    在进行建筑专业的翻模操作时，很多小伙伴都有过这样的经历，建筑图纸中通常都会表达剪力墙，并且不同的图纸中表达的方式并不相同。

    有一些图纸中的普通建筑墙与剪力墙共用图层

    有一些图纸中剪力墙是以块的形式进行表达

    还有一些图纸中剪力墙与建筑墙是分开图层，但图层线重叠

    不同的表达方式都会带来一些不一样的问题，例如，当普通墙体与剪力墙共用图层时，由于存在很多普通墙线与剪力墙线共线或者重合的情况，导致翻出来的墙体中很多重合或者错误墙体；当剪力墙以块的形式进行表达时，需要先将图块进行炸开在拾取，这样也会导致部分墙体缺失（根据炸开后的图层情况而定）。那么我们该如何将正确的表达图纸中的剪力墙呢，小编的建议是建筑专业翻建筑构件，结构专业翻结构构件，也就是说在结构专业（利用结构图纸）中进行剪力墙的翻模，这样不仅能避免因为图层问题导致的模型重叠或者缺失问题，同时还能将剪力墙中的信息表达完整（暗柱，结构墙），下面我们来看下具体的操作。

    下图是某项目的剪力墙施工图

    下面利用结构专业的提取工具为当前图纸进行操作。

    在Revit中进行自动建模

    适当放大查看

    由于CAD中墙线与柱线重合

    导致柱子与墙体重合

    这里继续使用【一键扣减】工具来扣减掉重叠部分

    使用【万能刷】工具批量为异形柱（转角柱）赋予材质

    （这里需要提前为任意一个异形柱赋予材质）

    切换到三维视图查看一下

    查看构件信息

    这样我们就完成了对剪力墙的绘制

    其余建筑墙体可以直接在建筑图中进行翻模

    （由于建筑图纸中的墙线一定是与剪力墙重叠的，所以会导致翻出的建筑墙与结构墙重叠，橄榄山将在新版本的【一键扣减】工具中加入“结构墙扣减建筑墙”，保证建筑墙体与结构墙体之间的正确表达，这样就可以完美的绘制各种墙体了）

    文章来源：广筑BIM咨询

    创建地形模型可以展示项目真实的地形，达到地形仿真效果，同时为园区管网的优化提供依据。今天给大家带来一种利用园区竖向设计图中的高程信息创建地形的方式。

    园区的景观竖向设计平面图中一般情况下会给定高程点和等高线两种地形信息，需结合两种信息进行地形的创建。高程点一般可直接提取图纸中的点数据来应用。对于等高线，平面图纸中的登高线一般没有标高属性，要利用等高线在revit中生成地形，需在CAD中将等高线添加标高属性。

    1.提取高程点数据

    在项目基点处画两段交叉的线段做记号，删除多余内容，只保留高程点和所做的记号（如右图），选择全部图元，移动对齐项目基点使其坐标为（0，0，0）。

    选中一个高程点，在属性栏里可以看到，一般情况下高程点是以块参照的方式绘制的，标高信息是一个属性，而不是Z轴坐标。所以，我们需要提取的是这些图块的X、Y轴坐标和具有标高信息的属性值。

    用数据提取工具（DATAEXTRACTION），选择所有高程点提取坐标值。

    导出的数据如图，其中第一列为以米为单位的标高，检查此列，有些点标注有相对标高信息，用查找替换的方式将其括号内容删除。

    将第一列移动至第三列，换算成毫米单位并转换成相对标高，删除名称行，如右图。

    2.提取等高线数据

    将景观竖向设计平面图复制一份，删除多余内容，只保留等高线，移动对齐基点。检查图层，将所有等高线放在一个图层，清理其他图层。

    逐条选择等高线，在属性栏为其添加标高值，所有等高线标高信息添加成后保存为“地形等高线”。

    3.创建地形

    先用四个点创建一个包含整个园区的矩形地形，先不要完成地形。

    在该地形的编辑模式下以指定点文件的方式，用提取的高程点数据创建地形高程点，完成地形。

    将“地形等高线”图纸链接到项目中，注意取消“仅当前视图选项”。

    选择刚才创建的地形，编辑表面，选择导入的实例

    选择链接的图纸，并选择等高线图层，确定，完成地形创建。

  培训网校课程目录

  零基础培训教程

  项目实战训练营

系统族是Revit中预设的，用户不能将其从外部文件中载入到项目中，也不能将其保存成独立的文本文件，如需要将系统族的类型重复使用，需要借助两个项目间的传递功能。具体步骤如下：

（1）在同一个Revit程序中同时打开两个项目（所需系统族所在文件、需要传递到的文件）；（2）在需要传递到的文件中，选择功能区-“管理-传递项目标准”命令，如图所示：

（3）在弹出的“选择要复制的项目”窗口中（如下图所示），在“复制自”下拉列表中选择系统族所在的项目文件名，在类型列表中选择要传递的系统族类型。

（4）要选择所有项，可单击“选择全部”。一般是仅勾选需要传递的标准，以免造成大量项目设置的变更。但有些相关的设置需要一起传递，如视图样板，需要与过滤器、填充样式一起传递才能形成配套的效果。
