从08年起鸿业就开始在Revit平台上开发设计软件，并且涵盖建筑、水、暖和电等专业。去年推出一系列基于Revit的插件，包括：鸿业乐建、HYMEP、鸿业机电深化、鸿业族立得。鸿业的软件易学易用，更符合国内设计师的绘制习惯。“族立得”中包含了绝大多数工程项目中的常用族；“机电深化”在管线综合时，支持管线（管道、风管和桥架）快速批量翻弯，效果很好；并且支持支吊架设计及统计。下面详细介绍几个较为优秀的功能。
▲图3-1鸿业界面
1.HYMEP中的“风管阀件”
该工具提供了大量风管阀门，并配以二维标准图例，十分方便添加布置。各类型阀门均有，并且均是实例族，含金量很高，而且还有很多类似功能，比如“布置风口”等。此功能与“族立得”布置族时相似，这里便不赘述。
▲图3-2“风管阀件”对话框

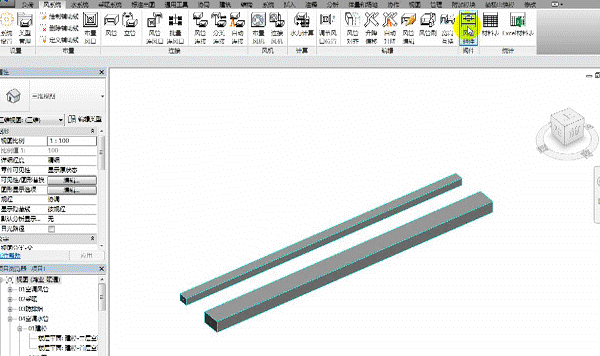

▲图3-3“风管阀件”操作
2.HYMEP“统计”
该功能可以通过框选图元然后自动生成表格，并可直接导出Excel。只是这个选择方式不免让人吐槽，框选实在觉得没有实际用处，不如Revit自带明细表功能，但是生成Excel还是比较方便。
▲图3-4统计界面
▲图3-5通过框选在Revit中生成表格

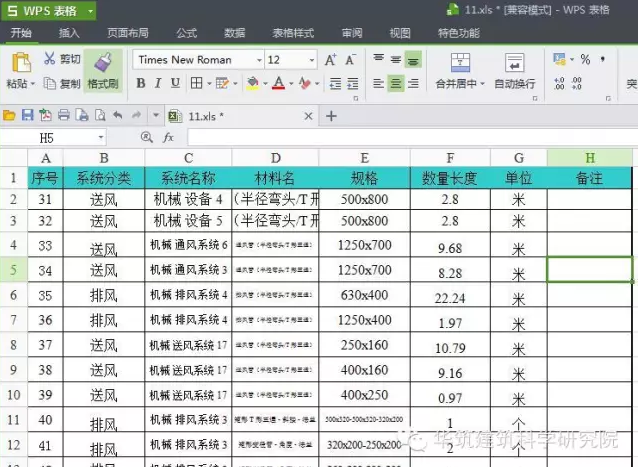

▲图3-6通过框选导出Excel
3.鸿业机电深化中“支吊架”
该功能提供了很多方式进行支吊架设计，较为方便的就是通过提取剖面来布置支吊架，并且支持支吊架统计。由于Revit的限制，只能算作初步设计。

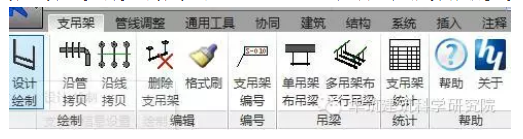

▲图3-7“支吊架”界面
▲图3-8“支吊架设计”对话框
▲图3-9“支吊架设计”操作
4.鸿业机电深化中的“升级偏移”
此工具可用于调整管线翻弯和偏移，可设置角度和高度，并且支持电缆桥架。管线综合时节省修改成本，优于Revit传统调整方式，优于很多同类型插件。

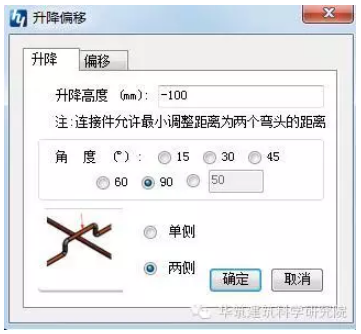

▲图3-10“升降”对话框

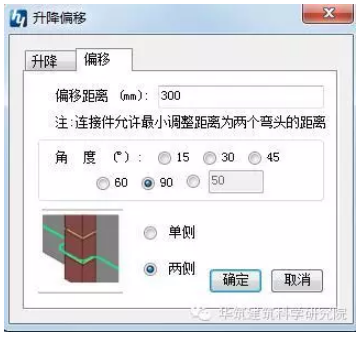

▲图3-11“偏移”对话框
