Revit中移动楼板边缘有哪些方法？

可以通过楼板边缘的属性或以图形方式移动楼板边缘来改变其水平或垂直偏移。

水平移动

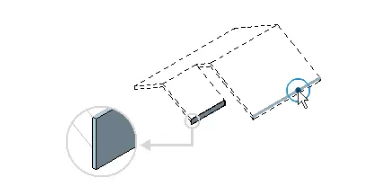

要移动单段楼板边缘，请选择此楼板边缘并水平拖动它。

要移动多段楼板边缘，选择此楼板边缘的造型操纵柄。 将光标放在楼板边缘上，并按Tab键高亮显示造型操纵柄。观察状态栏以确保高亮显示的是造型操纵柄。单击以选择该造型操纵柄。向左或向右移动光标以改变水平偏移。 这会影响此楼板边缘所有线段的水平偏移，因为线段是对称的。

移动左边的楼板边缘也会移动右边的楼板边缘

垂直移动

选择楼板边缘并上下拖曳它。 如果楼板边缘是多段的，那么所有段都会上下移动相同的距离。

在剖面中垂直移动楼板边缘

– 1、内部原点 -内部原点是内部坐标系的起点，内部原点也称为起始位置。● 特点：内部原点的位置绝不会移动。● 位置：创建新模型时，默认情况下，项目基点 和测量点 均放置在内部原点上。距内部原点的最大距离：模型几何图元必须放置在距离内部原点 16 公里（10 英里）半径之内。超出该距离范围可能会降低可靠性。● 应用：通过内部原点定位链接项和导入项定位选项设为原点到原点（见下图），这里的原点就是内部原点。

– 2、项目基点 -项目基点定义了项目坐标系的原点 (0,0,0)首次创建 Revit 模型时，项目基点将位于内部原点。开始项目时，确定项目基点要在模型放置的位置。如果团队合作，确定项目基点的最佳放置位置，以便所有团队成员能从同一参照点开始工作。● 特点：无法删除项目基点。默认情况下，项目基点仅显示在场地平面视图中。● 应用：团队合作时如果成员的参照点不同，模型整合时有位移，可以通过在移动项目基点 来调整模型的位置，移动前要确定该项目基点被剪裁或未被剪裁（通过单击切换）。● 区别：就是裁剪状态时模型会跟随移动（模型的局部坐标不变），而未裁剪状态时模型不移动（模型的真实坐标不变）。若要将项目基点返回到内部原点，请对其取消剪裁，然后使用“移动到起始位置”工具。

– 3、测量点 -指定测量点为 Revit 模型提供真实世界的关联环境，测量点代表现实世界中的已知点。● 应用：1、为模型提供定位参照，是相对于真实世界的定为参照，可以设置合理的测量点；2、链接模型等其它场景；3、重新定位模型。相对于测量坐标系移动模型(详见下图)。通常可能会在以下情况执行此操作，例如测量点已正确定义，但模型却位于相对错误的位置。重新定位模型与移动已剪裁的项目基点具有相同效果。但是，借助模型中的任何参照直观地进行移动，而不必使用项目基点来移动模型。

平均估算照度

通过确定照明计算工作平面上每个照明设备所贡献的流明，然后除以空间的面积，可以计算出每个空间的平均估算照度 (AEI)。

空间照度示例

在本例中：

• 天花板反射：80%

• 墙反射：70%

• 楼板反射：20%

用于计算空间平均估算照度的其他公式如下：

• 工作平面的流明

• 房间空置高度

• 房间空置率

工作平面的流明

每个照明设备所贡献的工作平面流明的计算公式为：WL = II * LLF * CU。

• WL = 工作平面的流明

• II = 初始亮度

• LLF = 光损失系数

• CU = 使用系数

“初始亮度”和“光损失系数”都是每个照明设备类型的类型属性。 可在照明设备的“类型属性”对话框中访问这些属性。

在本例中，设备的“初始亮度”为 7560 流明，“光损失系数”为 0.87。

CU 要根据空间的反射属性（天花板、墙和楼板）以及空间的房间空置率 (RCR) 来计算。如果照明设备不在某个空间中，就不能确定 CU，该设备就不会对空间的 AEI 有所贡献。

RCR 要根据房间空置高度 (RCH) 和照明计算工作平面来计算，照明计算工作平面是每个空间实例的一个属性。

房间空置高度

RCH = 房间空置高度

房间空置率

房间空置率的计算公式为：RCR = 2.5 * RCH * P / A

• RCR = 房间空置率

• P = 房间周长

• A = 房间面积

在本例中：RCR = 2.5 * 6.5 * 100 / 600 = 2.708

使用系数

要手动确定使用系数，应参考照明设备数据表。 下面显示的是 483T8_S.ies 光域网文件所描述的照明设备的一部分数据表。

楼板反射 (pf)、墙反射 (pw) 和天花板 (pc) 反射都是空间实例的属性，RCR 可按上述方法计算。 使用内插法，可以计算出 CU 约为 40.8。Revit 报告值为 40.9。差异可解释为打印表格中的舍入值。

请注意，反射的值：

为本示例应用工作平面的流明公式：WL = 7560 * 0.87 * 0.409 = 2690 lm。

该照明设备的 WL 代表空间的总流明。 对于空间中这个单一照明设备，使用 AEI 公式来确定所得的尺烛光级别：2690 lm / 600 sf = 4.48 fc。

如果空间中有多个照明设备，则先根据空间中最低处的照明设备（报告在“照明计算光源平面”参数中）计算 RCR，再根据此 RCR 计算每个设备实例的 CU，将每个设备的 WL 加在一起，然后再除以空间的面积。

WL = 7560 * 0.87 * 0.433 = 2848

因此，总 AEI = (WL1 + WL2) / 面积 = (2848 + 2848) / 600 = 9.50 fc

    配筋图显示了特定结构或构件中所有加强元素的位置。具体的混凝土施工图绘制方法多种多样，而且不同国家甚至不同设计公司都有各自的绘图风格。

    Revit中的钢筋带有可以通过预定义的、用于读取钢筋设置的标签（族）来读取内容的特性，Revit能够自动对其进行标记，您也可以手动标记。

    多钢筋的标注显著改善了钢筋详图设计的流程。多钢筋的标注使您可以通过一条注释对多根钢筋和钢筋设置进行标记。

    您可以通过这些多钢筋的标注，标记某一项钢筋设置中的每根包含以制造和建设所的详细注释的钢筋，由于这项功能，图纸的绘制生成变得顺利很多，生产率也能大幅提高。

    如果您想在Revit中使用这项功能，您需要进入Annotate（标注）选项卡->标记面板，在Multi-Rebar（多钢筋）下，您可以发现如下两个工具：

    AlignedMulti-RebarAnnotation（对齐的多钢筋标注）

    LinearMulti-RebarAnnotation（线型多钢筋标注）

    一旦运行其中某个工具，您只需选择钢筋设置或者个别钢筋，就可以对它们进行单一化标注。像别的选项卡一样，您也可以修改多根钢筋的标注。

    多根钢筋标注族属于Revit的系统族。在TypeProperties（类型属性）中，您可以找到易于配置和调整的标记族和尺寸风格。

    （文章来源：http://blogs.autodesk.com/bim-and-beam/2017/06/08/multi-rebar-annotation-revit/）

使用SaveAs保存族文档的时候尝试将文件保存成其他后缀，发现保存出来的文件依然可以使用Revit打开，但会缺失一些功能：

1、文件不显示缩略图；

2、无法通过常规手段将族载入到项目中（例如拖拽文件到项目中、项目中的载入族、族中的载入到项目）；

3、使用Revit打开后，无法将其另存为rfa后缀的族文件；

4、直接修改文件后缀的方法当然也是无法变回来的。

除了这些功能的限制，转换后的文件一样是可以进行编辑与保存的，而通过API对转换后的文件操作则不受影响。

刚发现的时候觉得这种简单的转换应该可以应用到企业的族库中。因为将族转换完后，可以直接通过Revit编辑，不影响平时的维护，企业本身则可以通过API将转换的族加载到项目中。但当族被人拿到了其他地方，如果没有一定的能力的话，则是不能载入而无法使用的。

不过想了下觉得这样弄其实技术含量也不高，稍懂Revit开发的人就可以把族转换回来，而且也只能限制族文件的泄露，如果族已经载入到项目当中，还是可以被另存出来的。

嗯，也许还是可以当作保护族的一道简单屏障吧，所以用了一点时间做了一个程序，可以对选定文件夹里的所有族文件进行扩展名修改。

GitHub：https://github.com/HuangGuaDaGuiNan/RevitCustomFamilySuffix

应对不同的交付场景，Revit开启时视图也可以是不同的展现模式，如交付不太懂软件操作的业主时，启动页一般设置为三维视图比较好，方便查看，且不用切换视图，如开会探讨的时候可以设置为某某项目的名称及会议简介等等，下面将同大家探讨如何在Revit中设置启动视图。

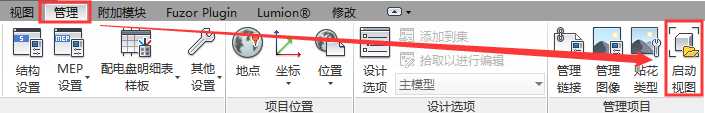

1.在管理选项卡的管理项目栏中点选启动视图命令，如图所示。

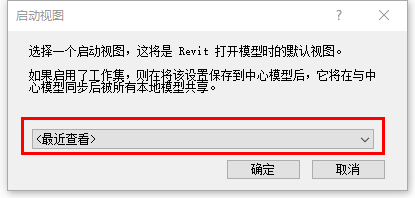

2.然后会弹出启动视图对话框，下拉对话框当中显示的是当前的设置情况（最近查看），如图所示。

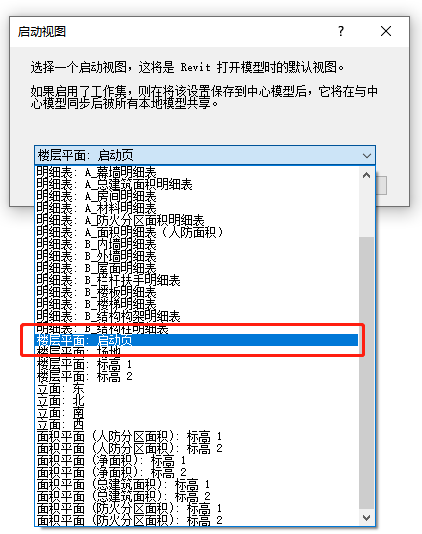

3.选中已经设置好的启动页后单击确认即可，如图所示。

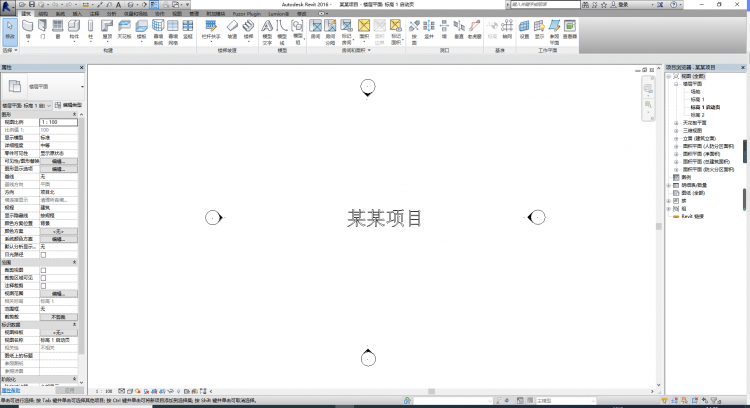

4.设置完成后如图所示。

意义：在项目完成后给业主展示过程中，需要设置一个美观的启动界面，通过上述讲解，可以选择一个视图作为项目的启动视图，同时可以在项目的相对应视图插入效果图或者添加文字作为项目的启动页，使得项目更加美观。

    Revit软件是我们在使用BIM相关技术必备的一款其中，其中无论是建模还是建族，都能发挥出强大的作用。下面，就让我们来看看Revit在机电管道中都有怎么样的具体作用吧。

    我们在做机电样板或者机电项目时，避免不了的事就是对布管系统进行设置，在Revit默认的样板中会缺少部分管道类型，这时该怎么办呢？下面我们一起了解下如何设置布管系统。

    1、首先点击“系统”选择“管道”→“编辑类型”如图1所示。

    图1

    2、在弹出的“类型属性”对话框中“复制”管道类型，命名新的管道类型为“镀锌钢管-沟槽连接”→确定，如图2所示、

    图2

    3、在“类型属性”对话框中的“类型参数”栏中点击“布管系统配置”→“编辑”；

    在弹出的下级对话框中点击“管段和尺寸”选项；

    在弹出的下级“机械设置”对话框中点击“管段”右侧的新建图标；

    在弹出的下级“新建管段”对话框中，选择“材质和规格/类型”，在“从以下来源复制尺寸目录”下拉选择“铁，铸铁-22”，如图3所示。

    图3

    4、“材质和规格/类型”，可以进行材质以及规格类型的新建，如图4所示。

    图4

    5、在弹出的“材质浏览器”中，新建一个材质，重命名为“镀锌钢管”，点右侧“外观”，设置颜色RGB:157,157,157,勾选“反射率”，确定，如图5所示。

    图5

    6、回到“新建管段”对话框，刚才新建的材质“镀锌钢管”已经显示出来，在“规格/类型”中输入“沟槽连接”,“确定”，如图6所示。

    图6

    7、此时在机械设置里面就能找到设置的管道，打开“管理”选项卡下的“设置”菜单栏，打开“机械设置”如图7所示。

    图7

    在弹出的“机械设置”对话框中点“管段和尺寸”，在右侧“管段”中展开下拉菜单，找到刚才新建的管段“镀锌钢管-沟槽连接”，“确定”即可。如图8所示。

    图8

    在使用Revit时，点击某一构件便会出现临时尺寸标注，有时临时尺寸标注文字过小，我们应该如何调整它的大小呢？

    1、点击页面“R”图标，选择“选项”。

    2、在选项页面中选择图形，可以看到“临时尺寸标注文字外观”，对其大小进行调整即可。

    3、调整完成。

    来源丨益埃毕杯2016年全国大学生Revit作品大赛技术支持组

    在Revit中使用干扰线自由控制自适应构件模型，例如下图所示

    1.首先打开公制体量族，复制多个参照平面，然后任意画几根模型线，将模型线以交点的方式选取参照平面来分割，类似下图

    2.根据自己需求绘制干扰线

    3.绘制构件

    首先新建一个自适应常规模型族，绘制4个自适应点（这里是要与绘制的模型线数量相同的），用参照线使其连接

    设置好参照平面，绘制自己需要的构件模型

    例如：

    载入到公制体量中，利用重复命令，生成形体，如下图所示

在Revit2019中如何激活分区和空间可见性？下面就来分析一下。

可以激活空间和 HVAC 区在平面视图和剖面视图中的可见性。

分区和空间不能显示在立面视图和三维视图中。

在楼板平面或剖面视图处于活动状态时，在键盘上输入 VG。

在“可见性/图形替换”对话框的“模型类别”选项卡上，向下滚动到“HVAC 区”。

展开“HVAC 区”，并确认已经选择“边界”、“颜色填充”、“内部填充”和“参照线”。

向下滚动到“空间”，并以同样的方法激活空间的可见性。

单击“确定”。

    在绘制SymbolicLine时，有时会发生无法准确捕捉到期望捕捉的点的情况。

    如图，这是一扇窗的立面，因为几何形体、参照平面都比较多且密，造成SymbolicLine的端点无法准确捕捉到期望的点（如同红框所示的点）。

    此时有两种办法可以去调整捕捉设置。

    首先在Manage面板打开捕捉Tab

    如图所示，红色框1号是切换捕捉功能是否打开。

    红色框2号里是一些预设的尺寸间距值和角度间距值。

    因为在使用中常希望参照平面、参照线、SymbolicLine等等对于相对整数或者一些常用尺寸、角度更为敏感，形成自动捕捉定位的效果，所以Revit预设了这些间距值。可以通过修改间距值来调整捕捉的精度或客制一些常用的间距值。

    红色框3号和AutoCAD调整捕捉功能的选项很类似，就是可以通过勾选，选择捕捉端点、中点、垂足、圆心等等几何形体的特殊点。一般默认会把这些选项全选。

    在实际操作过程中，如果都要回到捕捉Tab去调整，实在不够便捷，于是Revit把重定义捕捉设计在了右键功能菜单中。例如在绘制任何线段（包括模型线、参照线、参照平面、SymbolicLine等等）时，在绘制中单击右键，选择SnapOverrides，就可以选择当前你需要捕捉的特殊点的类型了。这种Override的模式仅限于当前操作，不会修改掉SnapTab的默认设置。在本例中，只要选择交点或端点，就可以实现准确的捕捉啦！

    END

    内容来源：BIM补给站

    通常我们会用组来统一一些图元，可能是怕图元散乱更好管理，也可能是因为需要有一些相应图元集合，用组来做会方便些。但很多时候一个组是难以满足的，特别是那些只是对组内图元进行微调的情况很多，所以需要根据项目要求将原组进行调整并替换。一般会有以下两种方法：

    1、关于图元的操作，也基本都是适用于组的。比如下面的椅子，我们可以EditType并且Duplicate出来，调整相应的参数以进行对该椅子的替换。

    组同样可以进行此操作，如我们将该桌椅成组，并命名为Group1，并复制了四组以便调整示意：

    假设我们最后一组不想要餐椅，而是吧台椅，这个时候我们可以复制一个组，并命名为Group2：

    选中餐椅，替换为吧台椅，即可完成对该组的修改。

    完成新组的调整后，其它组若有需要替换，可直接下拉Properties的菜单，选择相应的组即可完成修改。

    2、另外一种方法个人用的比较多，感觉上会比上面方法好用。选中所需修改的组，解组（UG），这时Revit是保持原组的这些图元在选中状态。所以可以直接成组（GP），命名为Group2。结束之后就可以直接EditGroup，进该组完成对椅子的调整。

    个人觉得还是比较快的，无需EditType后再Duplicate，这个操作没有快捷键，远没有UG跟GP两个命令好使，调整也慢些。

    免费Revit教学视频。

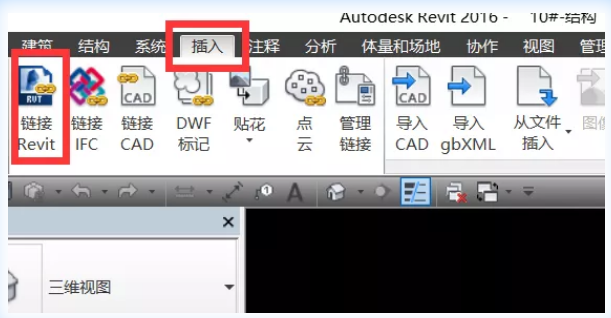

    1、打开结构模型，在项目栏中选择插入—链接Revit。

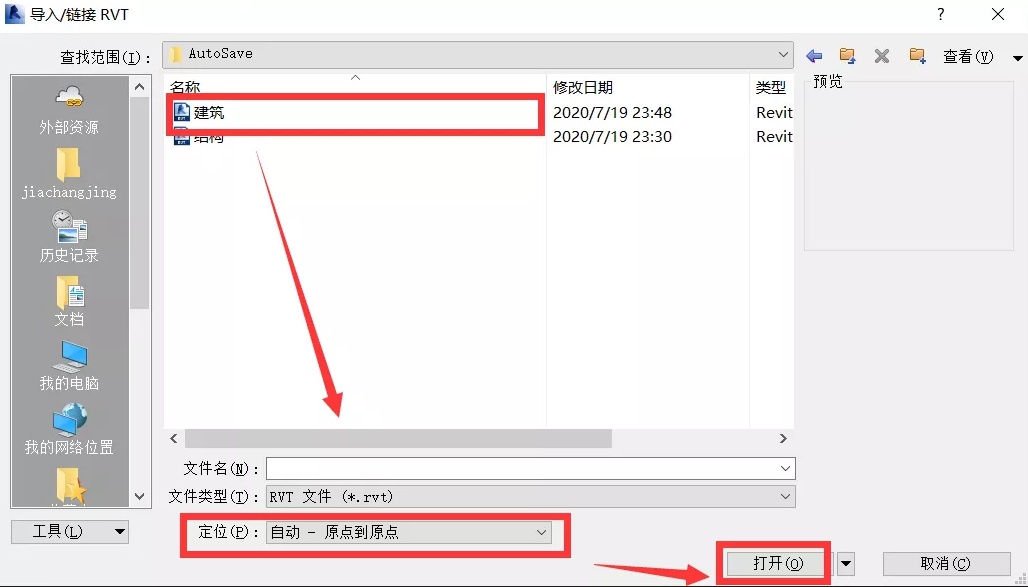

    2、选择与结构模型相对应的建筑模型，在定位栏中选择原点到原点。

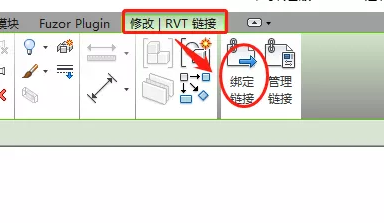

    3、在项目栏中选择修改|RVT链接—绑定链接。

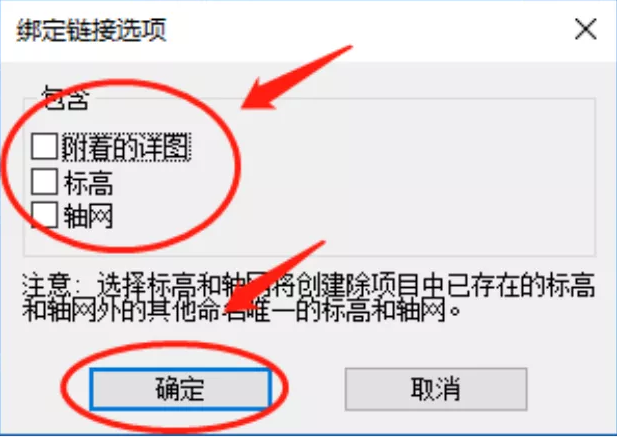

    4、选择附着的详图，点击确定即可。

  培训网校课程目录

  零基础培训教程

  项目实战训练营

    文章来源：广筑BIM咨询

    如何解决Revit附加模块加载失败问题

    作者：胡成

    随着Revit插件越来越多，不少用户遇到附加模块加载失败问题。甚至每次打开Revit都有如下图这样的“问候”。

    出现这个问题的原因如其所示，因为.dll文件找不到了。.dll文件是插件的动态链接库文件，又称“应用程序拓展”。此文件不存在，代表着Revit无法正常启动使用该插件。知道此问题后我们来介绍解决该问题的方法。

    1.首先我们需要找到加载程序对应的加载项.ADDIN文件。一般在如下图所示的目录里，需要注意的是“ProgramData”这个目录默认是隐藏文件夹，看不到的需要打开显示隐藏文件夹。

    2.找到.ADDIN文件后我们先打开它，可以使用文本文档打开，如下图所示。

    3.找到第5行，我们发现其组件指向正是我们启动界面提示的程序集，那么解决问题的办法就简单了。

    两种解决途径：

    ①我们找到对应的.dll文件(如果找不到可以从其他电脑复制)，放到.ADDIN文件指向的目录即可。

    ②我们将.ADDIN文件中组件加载路径按已知的.dll文件路径进行修改保存即可（需要注意的是，保存需要对该文件有修改权限，且保存时注意选择文件格式），如下图所示。

    如果不想再使用该插件，直接删除.ADDIN文件及对应其他文件即可。如有受此问题困扰的同学，可以赶紧尝试一下了。

    问题：

    启动Autodesk产品时，显示以下错误消息：

        许可错误

        网络许可不可用

        常见原因：所有许可都正在使用中、服务器已关闭，或者许可已过期。请联系您的系统管理员或支持人员。

        错误［0。0。0］

    原因：

    此问题有多种可能的原因：

        许可服务器未设置或未运行。

        正在连接到无效的服务器或未托管Autodesk产品许可的服务器。

        选择的许可类型无效。

        网络许可文件无效。

        NLM版本过时。

        CascadeInfo。cas文件损坏。

        基本端口被Windows防火墙阻止。

        选项文件的INCLUDE命令中未列出客户端工作站。

        licpath。lic文件不正确。

        NLM端口已在使用中。

        许可检索超时。

        许可文件已过期。

        许可文件中尚未包含更高版本的许可。

        在LM工具的“配置服务”选项卡中，lmgrd。exe文件的路径指向LM工具先前版本的旧版lmgrd。exe。

        许可服务器上的日期/时间不正确。

    解决方案：

    在执行以下操作之前，首先通过ping命令检查是否可以访问服务器：

        1.在Windows搜索栏中键入cmd。

        2.键入ping服务器名称。

            如果返回回复，则继续执行以下解决方案。

            如果显示请求超时，请联系IT加以解决。

    选择的许可类型无效

        在AutodeskAccount中验证是否使用了正确的许可。如果软件以“多（人）用户”形式意外启动，则软件将显示上述错误，因为它查找的许可服务器实际上并不存在。

        在这种情况下，请更改许可类型（请参见：如何更改或重置Autodesk软件的许可），然后重新启动软件，并在“快速入门”屏幕上选择“单（人）用户”或“登录”。

    许可文件无效

        确认许可文件有效。如果许可文件已损坏或许可组合不正确，则可能会发生错误。

        使用许可文件分析器确认许可包含相应的产品和特征码-网络管理员，并且不显示错误。如果不存在，请从AutodeskAccount生成新的许可文件。

        如果将更多许可文件合并到唯一许可文件中，另请参见合并多个Autodesk产品的许可文件-网络管理员。

    NetworkLicenseManager(NLM)版本过时

    确认正在运行最新版本的NetworkLicenseManager(NLM)：

        1.下载NetworkLicenseManager-网络管理员。

        2.打开LMTOOLS。（不要依赖于“帮助”>“关于”。）

        3.转到“服务器状态”选项卡并选择“执行状态查询”。

        4.如果NLM服务关闭，则从“启动/停止/重新读取”选项卡启动。

        5.确认所显示的NLM版本与步骤1中找到的版本相匹配。NLM版本在下面的示例中亮显：

        如果没有运行最新版本，请停止服务，卸载NLM，下载正确的版本并进行安装：在Windows上安装NetworkLicenseManager。

        如果安装了最新版本的LMTOOLS，但仍然出现问题，请使用以下手册：尽管LMTOOLS已更新到最新版本，仍然出现错误：“网络许可不可用-错误[0.0.0]”

    CascadeInfo.cas文件损坏

    删除CascadeInfo.cas文件。产品打开时将自动创建一个新文件。CascadeInfo.cas文件位于以下位置：

    C:ProgramDataAutodeskAdlmCascadeInfo.cas

    基本端口被Windows防火墙阻止，或使用的端口不正确

        1.启用用于网络许可的端口2080和27000-27009，如下所述：

        如何在Windows防火墙中为NetworkLicenseManager设置例外

        2. 确认服务器和工作站使用相同的端口：

            服务器：打开许可文件并查看前3行。如果SERVER末尾没有列出端口，则默认端口为27000。

            SERVERMaster0100d0b757050C0USE_SERVERVENDORadsklflexport=2080

            如果要更改端口，它将类似于以下示例：

            SERVERMaster0100d0b757050C027005USE_SERVERVENDORadsklflexport=2085（这很少改变）

        3.检查环境变量adskflex_license_file和licpath.lic，以查看正在使用的端口。如果未列出端口，则使用的默认端口为27000。

    选项文件的INCLUDE命令中未列出客户端工作站

    如果将选项文件与INCLUDE命令结合使用来限制许可使用，则应在选项文件INCLUDE命令中列出客户端工作站。如果是这种情况，请执行以下步骤：

        1.在服务器上，打开与网络许可文件位于同一目录的adskflex.opt文件。

        2.确保客户端主机名包含在特定许可的INCLUDE命令中。

        3.例如，客户端主机名是paul。软件是AutoCAD。OPTIONS文件将如下所示：

            INCLUDE64300ACD_T_FUSERpaul

        4.重新启动服务器以重新读取OPTIONS文件。

        5.最后，在客户端计算机上打开软件-软件现在将检查许可并打开。

    licpath.lic文件或ADSKFLEX_LICENSE_FILE环境变量不正确

    要验证LICPATH.lic文件（客户端许可文件）中的内容，请使用以下过程：

        1.确认licpath.lic文件位于相应的LGS文件夹中。

            注意：对于Autodesk2016及更早版本产品，LICPATH.lic文件可能位于程序安装文件夹中。

            对于2017和2018版本的Autodesk产品，LICPATH.lic文件的路径采用以下格式：

            C:ProgramDataAutodeskCLMLGS<产品密钥>_<版本>.0.0.F

            例如，AutoCAD2018的路径是：C:ProgramDataAutodeskCLMLGS01J1_2018.0.0.F

            AutoCAD2017的路径是：C:ProgramDataAutodeskCLMLGS01I1_2017.0.0.F

            对于2020及更高版本，路径是：C:ProgramDataAutodeskAdskLicensingService<产品密钥>_<版本>.0.0.F

            例如，AutoCAD2020的路径是：

            C:ProgramDataAutodeskAdskLicensingService01L1_2020.0.0.Flicpath.lic

            提示：Autodesk软件查找许可服务器信息（licpath.lic文件夹路径，或者服务器名称或IP）的位置可以在[HKEY_CURRENT_USERSoftwareFLEXlmLicenseManagerADSKFLEX_LICENSE_FILE]注册表项中找到。

        2.确认内容采用以下格式：

            SERVER<服务器名称><000000000000>USE_SERVER

            以下是正确格式的LICPATH.lic文件示例：

            SERVERLICENSE-SERVER-NAME1000000000000USE_SERVER

            注意：LICENSE-SERVER-NAME1是实际许可服务器名称或其IP地址的占位符。

            如果使用ADSKFLEX_LICENSE_FILE环境变量，请验证其值：如何使用ADSKFLEX_LICENSE_FILE环境变量指定许可服务器

    NLM端口已在使用中

    NetworkLicenseManager使用的端口

    确认其他程序未使用与NLM相同的端口。否则，在27000至27009之间标识一个开放的TCP端口，并将其添加到网络许可文件中：

        1.在服务器上打开网络许可文件。

        2.在顶行的MAC地址后输入一个空格，然后输入新的开放端口。

        3.保存文件。

        4.停止服务。

        5.启动服务。

        例如，如果选择27004作为NLM的新开放端口，则licpath.lic文件可能包含以下行：

        SERVERserverName0011223344556627004USE_SERVERVENDORadskflexport=2080…remaininglicenseinformation

        注意：第一行中的数字00112233445566表示服务器MAC地址。

    许可检索超时

    当前许可检索超时值（以毫秒为单位）可能太短。如果通过VPN访问网络许可，则会出现此情况。可以增加此值，以留出更多时间来检索许可：如何创建FLEXLM_TIMEOUT环境变量。

    再次运行产品。如果错误仍然存在，请进一步增加超时值。继续逐渐增加该值，直到产品成功运行或达到超时限值10000000。

    许可服务器上的日期/时间不正确

    要解决此错误，请更正许可服务器上的日期/时间，然后在LMTOOLS中重新启动许可服务。

    。

    Revit创建完地形后，想要在地形中再绘制一条道路，可以使用拆分表面或者子面域命令来进行创建。今天教大家如何使用这两个命令，以及这两个命令的区别。

    图文步骤详解

    1、首先双击进入场地平面，然后点击体量与场地选项卡下地形表面命令，进行地形的创建，高程由高程点控制，具体数值在选项栏里输入。创建完成之后点击完成。

    2、点击体量与地形选项卡里的子面域命令，然后绘制出道路的形状。点击完成。

    3、先点击体量与场地选项卡里的拆分表面命令，然后点击第二块场地，进入拆分表面编辑界面，绘制出形状。注意这里是第一点不同，拆分表面命令编辑模式下，轮廓只能是一条封闭的线。而子面域可以有多条轮廓线。

    创建完成，修改一下道路材质之后的样子：

    4、然后将创建的道路删除，这是第二点不同，子面域创建成的道路删除之后原地形是完整的，而拆分表面创建的道路删除之后原地形就是缺少了道路那一块地形。说明拆分表面是在将原地形拆分为两个表面，可以单独编辑，而子面域创建的道路属于原地形，没有单独创建出一块新地形。

    1、导入柱子结构平面图

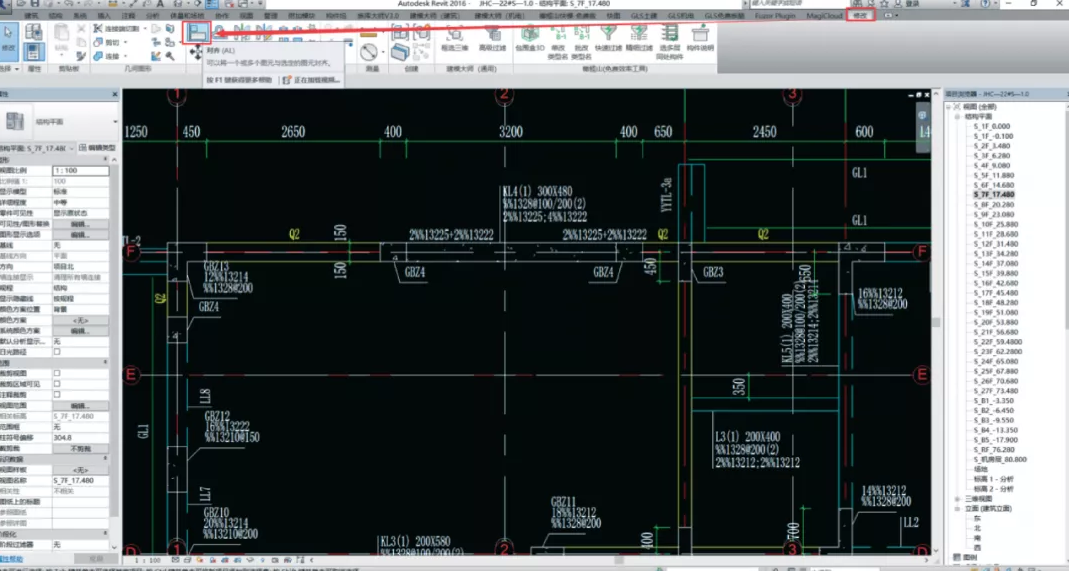

    选择“插入”选项卡下的“导入CAD”→选择已有的“柱子结构平面图”DWG格式，导入单位选择“毫米”，如下图所示

    导入CAD后，不会显示导入的CAD，这时需双击鼠标滚轮，则会出现如下图所示的界面

    （双击鼠标滚轮：会同时显示所有的图）

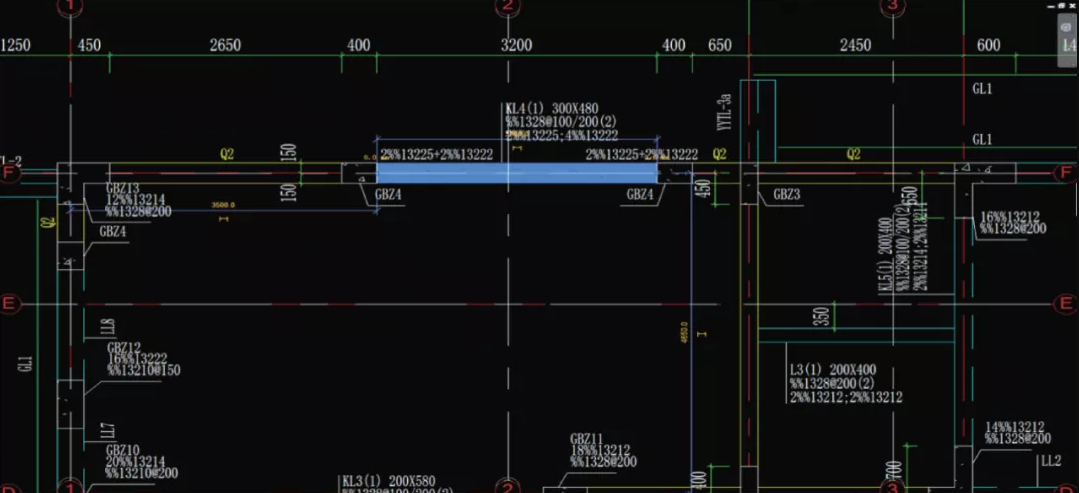

    需将CAD图纸解锁→选择“移动”选项卡→点击1轴和A轴的交点→移动到所画轴网的1轴和A轴的交点→上锁（不上锁的话，图纸容易发生移动）

    2、编辑柱子类型

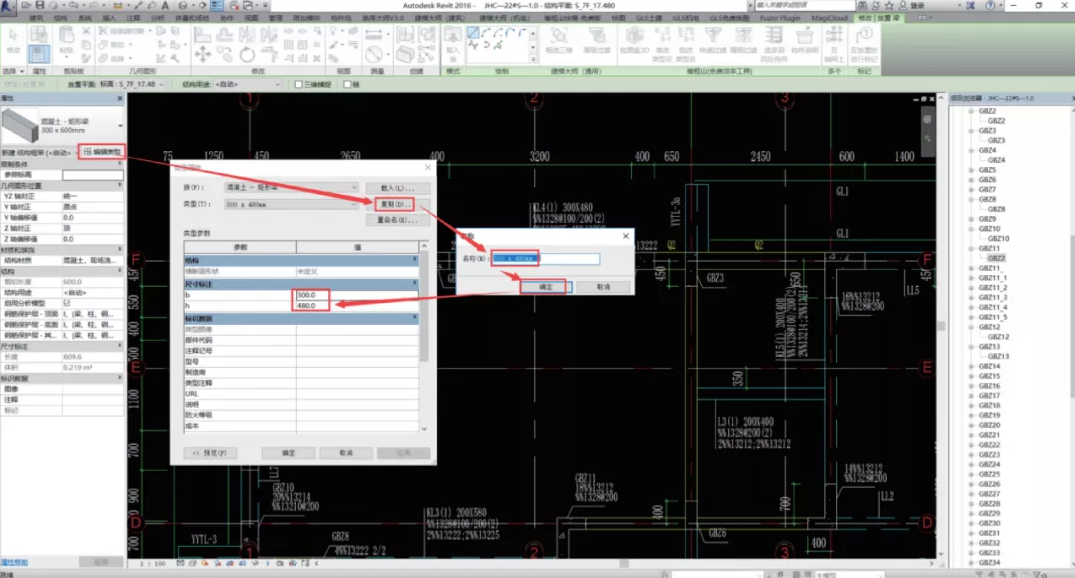

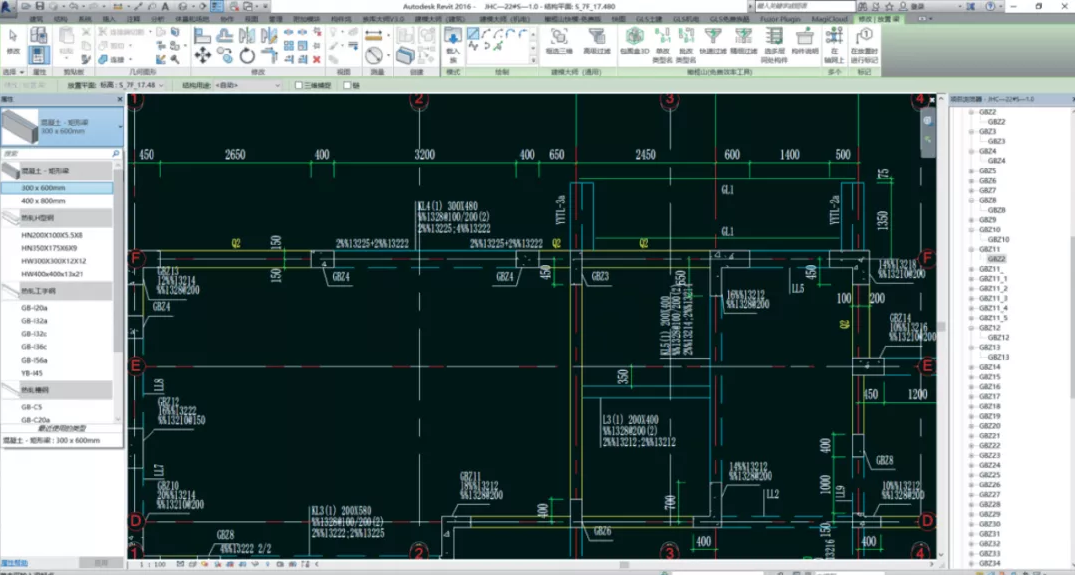

    选择“结构”选项卡下的“柱子”→选择“高度”→选择柱子类型为“现浇混凝土矩形柱C30”→点击“编辑类型”→根据实际柱子尺寸，然后复制出相应的柱子尺寸，填写b和h→更换柱子材质

    3、绘制柱子

    编辑好柱子类型后，可以开始绘制柱子，按照CAD图纸给好的小方框安置柱子即可

    柱子全部画完后，选中全部柱子，根据已有的CAD图纸中的建筑标高和结构标高，来确定柱子的沉降，（本次例题是沉降100）

    沉降时底部标高和顶部标高需同时改成“-100”

    4、绘制三层柱子

    柱子全部画完后，选中全部柱子→点击“复制到剪切板”选项卡→再选择“从剪切板粘贴”→选择“与选定的标高对齐”→选中“3F”,点击确定，如下图所示

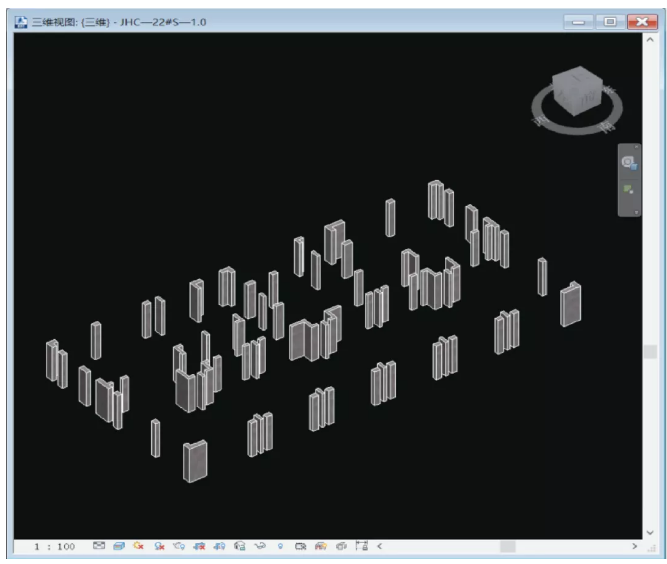

    如碰到复制后，底部偏移和顶部偏移不是-100，选中柱子修改即可，柱子绘制完成，如下图所示

    免费Revit教学视频。

    问题

    您正在使用AutodeskRevit2010或2011时，软件突然崩溃，弹出一条错误消息。软件崩溃之后，弹出一个客户错误报告对话框。这条错误消息通常是在执行缩放或平移操作后出现。

    最常见的两条错误消息如下：

    发生了一个无法恢复的错误。

    发生了一个致命错误。应用程序将被终止。

    解决方法

    以下操作可以降低这些错误的出现频率：

    1.将显卡驱动程序升级到最新版本的制造商驱动程序。

    2.通过选项>显卡>显卡模式，禁用硬件加速。取消选中“使用硬件加速”(Direct3D?)。

    如果遇到此问题，请提交一份客户错误报告，其中包含一个电子邮件地址和对软件崩溃过程的描述。

    BIM模型在施工过程中的应用可全面提升工程造价行业效率与信息化管理水平，优化管理流程，高效率、高精准度的完成工程量计算工作，有利于加强全过程成本控制，做好设计变更应对，方便历史数据积累和共享，对于项目造价管理工作而言有诸多优越性。

    来源丨益埃毕教育

    Revit软件中分为内建模型和可载入族，内建模型是不可以直接保存为族文件，下面讲解一种将内建模型保存为族文件的方法。

    1、首先选择项目中需改为族文件的内建模型，如图所示。

    2、选择内建模型后，点击在位编辑选项，让内建模型保持在可编辑状态，如图所示。

    3、新建一个“公制常规模型”族样板文件，如图所示。

    4、可以使用平铺窗口命令，方便操作，如图所示。

    5、点击项目文件选中内建模型，点击“剪贴板”命令剪贴模型，再切换至族中点击“粘贴”下拉按钮中的“从剪贴板中粘贴”命令进行粘贴，这样内建模型就切换成族文件了，如图所示。

    意义：通过学习上述文章，可以将内建模型保存为单独的族文件，以便于多次利用。

    -END-

Revit? 建筑设计软件专为建筑信息建模 (BIM) 而建，包括用来进行建筑设计、MEP 和结构工程以及施工的功能。Revit 2017 许可证仅可作为 Building Design Suite Premium 和 Ultimate 版的一部分进行购买。

Revit是Autodesk公司一套系列软件的名称。Revit系列软件是专为建筑信息模型(BIM)构建的，可帮助建筑设计师设计、建造和维护质量更好、能效更高的建筑。Revit是我国建筑业BIM体系中使用最广泛的软件之一。

Revit2017仅适用64位操作系统

1、运行Revit 2017安装包，选择解压目录，目录不要带有中文字符，解压需要5.77GB空间2、解压完毕后自动弹出安装界面，字体默认中文，点击“安装”3、选择“我同意”接受用户协议，点击下一步4、选择安装功能以及安装目录，点击“安装”5、等待安装完成6、运行桌面Revit 2017快捷方式，点击“输入序列号”7、点击“激活”9、输入序列号“666-69696969”，输入密钥“829I1”10、以管理员身份打开“Revit 2017”注册机，点击“Patch”11、将“申请码”复制到注册机的第一项中，点击“Generate”，生成激活码12、点击“我具有Autodesk提供的激活码”将生成的激活码复制到入内，点击NEXT13、Revit 2017破解版安装完成，大家可以开始体验啦

安装注意事项：

安装的时候WIN7要以管理员程序运行。安装的软件包路径上不能有中文名字。软件安装路径最好默认，不用有中文名字。注册码：

Autodesk系列软件201x版本可以使用的序列号： 666-69696969, 667-98989898, 400-45454545 066-66666666

Autodesk Product Key(密匙)：829F1 – Revit 2017, 507F1-Naviswork 2017

激活：

安装完成后，第一次打开软件会有点慢，出现激活画面。

2、点选激活，出现用户ID错误，这里可以无视，关闭软件。

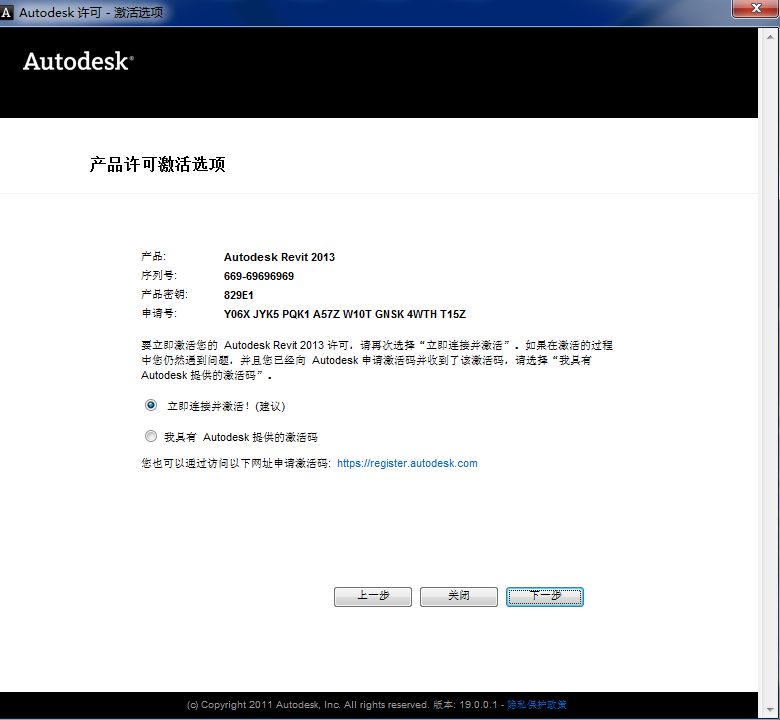

3、重新打开软件，点选激活，出现序列号及申请号等信息。

4、打开注册机，把申请号复制到注册机REQUEST选项中，点选PATCH,出现Successfully patched成功提示（不出现提示，请用管理员权限运行）

5、出现Successfully patched成功提示，然后点击Generate，在上方Activation选项里面就会出现激活码。返回REVIT激活界面，在界面中选：我具有Autodesk提供的激活码；把注册机中生成的注册码粘帖入选框，单机下一步，完成注册。

使用视图样板可以对项目视图进行标准化。Revit 提供几个视图样板，我们也可以基于这些样板创建自己的视图样板。

在创建视图样板之前，首先考虑如何使用视图。对于每种类型的视图（楼层平面、立面、剖面、三维视图等等），要使用哪些样式？ 例如，设计师可以使用许多样式的楼板平面视图，如电力和信号、分区、拆除、家具，然后进行放大。

我们可以为每种样式创建视图样板来控制以下设置：类别的可见性/图形替代、视图比例、详细程度、图形显示选项等等。

例如，以下示例显示了构造楼层平面和展示楼层平面。可以使用预定义的可见性和图形设置为每个样式创建视图样板。

可以通过以下方法使用视图样板来控制视图：

• 将视图样板中的属性应用于某个视图。以后对视图样板所做的修改不会影响该视图。

• 将视图样板指定给某个视图，从而在样板和视图之间建立链接。以后对视图样板所做的修改会自动应用于任何链接的视图。

可以将视图样板从一个项目传递到另一个项目。

⊙创建视图样板 ⊙

我们可通过复制现有的视图样板，并进行必要的修改来创建新的视图样板。也可以从项目视图或直接从“图形显示选项”对话框中创建视图样板。

基于现有视图样板创建视图样板的步骤：

1. 单击“视图”选项卡“图形”面板“视图样板”下拉列表“管理视图样板”。

2. 在“视图样板”对话框中的“视图样板”下，使用“规程”过滤器和“视图类型”过滤器限制视图样板列表。

每个视图类型的样板都包含一组不同的视图属性。请为正在创建的样板选择适当的视图类型。

3. 在“名称”列表中，选择视图样板以用作新样板的起点。

4. 单击（复制）。

5. 在“新视图样板”对话框中，输入样板的名称，然后单击“确定”。

6. 根据需要修改视图样板的属性值。

如果选中“包含”选项，可以选择将包含在视图样板中的属性。清除“包含”选项可从样板中删除这些属性。对于未包含在视图样板中的属性，不需要指定它们的值。在应用视图样板时不会替换这些视图属性。

7. 单击“OK”。

基于项目视图设置创建视图样板的步骤：

1. 在项目浏览器中，选择要从中创建视图样板的视图。

2. 单击“视图”选项卡“图形”面板“视图样板”下拉列表“从当前视图创建样板”，或单击鼠标右键并选择“通过此视图创建样板”。

3. 在“新视图样板”对话框中，输入样板的名称，然后单击“确定”。此时显示“视图样板”对话框。

4. 根据需要修改视图样板的属性值。

如果选中“包含”选项，可以选择将包含在视图样板中的属性。清除“包含”选项可删除这些属性。对于未包含在视图样板中的属性，不需要指定它们的值。在应用视图样板时不会替换这些视图属性。

5. 单击“OK”。

从“图形显示选项”对话框创建视图样板的步骤：

1. 在视图控制栏上，单击“视觉样式”“图形显示选项”。新视图样板将反映当前视图的视图类型。

2. 在“图形显示选项”对话框中，根据需要定义选项。

3. 单击“另存为视图样板”。

4. 在“新视图样板”对话框中，输入样板的名称，然后单击“确定”。

此时显示“视图样板”对话框。

5. 根据需要修改视图样板的属性值。

如果选中“包含”选项，可以选择将包含在视图样板中的属性。清除“包含”选项可删除这些属性。对于未包含在视图样板中的属性，不需要指定它们的值。在应用视图样板时不会替换这些视图属性。

6. 单击“OK”。

使用视图模板可以将设置统一应用到多个视图。视频演示了以下过程：

1. 以允许设置在应用模板后可更改的方式将视图模板指定给现有视图。

2. 以不允许设置在应用模板后可更改的方式将视图模板指定给现有视图。

3. 设置控件以将模板应用于新视图。

视图模板可用于将特定视图设置指定给项目中的视图或多个视图。视图模板可在视图中一致地应用设置。

可以采用两种方式将视图模板指定给现有视图，以便之后仍可以更改视图的属性。您可以在功能区的“视图”选项卡上打开“视图模板”下拉列表，然后单击“将模板属性应用于当前视图”，也可以在“项目浏览器”中选择一个或多个视图，单击鼠标右键并选择“应用视图模板”。使用其中任一选项时，模板中应用的视图属性将应用于视图，但仍可使用“属性”选项板更改视图的属性。

如果要从视图模板应用设置并锁定它们，请使用“属性”选项板上的“视图模板”参数指定所需的模板。如此处所示，应用模板后，无法更改其控制的设置。

现在，这些设置由视图模板中的设置控制。对模板设置所做的更改将应用于已在视图的“视图模板”参数中指定此模板的所有视图。通过编辑视图的类型属性，可以指定在创建该类型的新视图时要指定的模板。

“新视图取决于模板”设置将控制是否可使用一个指向模板的链接来创建新视图。清除此复选框后，您将能够修改视图属性，而无需修改模板。

使用视图模板以在项目中控制和保持视图的一致性。

【本文转载自微信公众号“欧特克BIM俱乐部”】

分区和空间是独立的构件，两者结合使用可以获得共同的效果。分区：由一个或多个空间组成，这些空间由用来维护共同环境(温度、湿度等)的设备所控制。 创建分区可定义有共同环境和设计需求的空间。可将未占用区域中的空间(例如，正压送风系统)添加到分区中。可将不同标高上的空间添加到同一分区中。您可以创建分区明细表并通过分区明细表来修改分区。

空间：包含有关空间所属区域的信息。该空间信息用于计算区域的体积以及帮助确定热负荷和冷负荷。 每个分区都包含分区信息，例如加热和制冷温度以及新风信息。Revit 在热负荷和冷负荷分析过程中同时使用分区和空间信息来确定建筑的能量需求。

MEP 项目始终至少有一个分区，即默认分区。空间最初放置在项目中时，会添加到默认分区中。 当您将某空间指定给所创建的分区时，该空间会从默认分区中删除。在使用链接模型时，所有分区(和空间)都必须在主体(本地)文件中。分区的阶段必须与添加到其中的空间的阶段相符。

将所有空间都指定给分区后，可以对分区进行各种处理，包括修改分区、移动分区、重命名分区、重新指定分区、为分区创建明细表、对分区应用颜色方案以及删除分区。 不能删除默认分区。分区属性收集来自空间的信息(例如加热和制冷温度设定点)，这些信息可以与空间属性相结合，用于进行热负荷和冷负荷分析以确定建筑的能量需求。未指定任何空间的分区属于无边界分区。

您可以在需要时随时创建分区，也可以先根据项目中各区域的环境需求来创建无边界分区，以后再添加空间。 根据设计需要、为形成消防分区或保留分区信息，可创建无边界分区。 无边界分区可以保留您指定的分区属性，可以根据设计需要在视图中移动(拖曳)。

只有无边界分区是可以移动的。将空间指定给(添加到)分区后，分区将以所指定的空间为边界，这时分区将不能移动。与空间不同，无边界分区不会捕捉有边界区域。但是，可以根据设计需要将无边界分区移动到有边界区域上。

    文章来源：华筑建筑科学研究院

    基于Revit的二次开发插件——Revit Extensions

    速博是Autodest官方插件，兼容性更好。可以做分析和配筋，单从这两点就值得学习一下，虽说目前Revit的剖切面配筋和速博插件配筋没有变通方法可以建出符合国内图集和规范的多跨梁变截面变顶高实体钢筋，但是结合施工做一些节点的话还是有一定价值的，下面推荐几个优秀的功能。

    ▲图7-1速博界面

    1“分析”

    速博为我们提供了多种分析方式，包括：桁架、框架、梁和楼板静态分析。我们可以通过选中需要分析的构件，之后运行静态分析，速博便会生成相应分析结果，非常方便工程师设计计算。

    ▲图7-2梁静态分析

    ▲图7-3梁静态分析结果

    2“钢筋”

    速博的配筋速度很快，通过设置参数，可快速在结构构件上生成钢筋，支持多种配筋方式，并且可以进行修改和删除。

    ▲图7-4支持配筋的方式

    ▲图7-5柱配筋操作

    ▲图7-6柱配筋对话框

    3“钢结构连接节点”

    此工具可生成钢结构连接节点，包括螺栓和螺母，均可通过参数进行设置。目前支持梁到柱的连接和柱基。

    ▲图7-7“钢结构连接节点”界面

    ▲图7-8“梁到柱连接”对话框

    ▲图7-9“梁到柱连接”操作

相信不少使用Revit的朋友，在打开软件的时候，有时候会出现打开Revit项目时速度缓慢的问题，那么如何来解决?

问题：

用户指出，尝试打开Revit文件时，打开速度非常慢。

还会显示“未响应”消息。

Revit模型需要30分钟时间打开一小时。

状态：

正在对此事件可能的原因进行调查并寻求相应的解决方案。

附加信息：

适用于Revit的Site Designer附加模块已安装。

解决方法：

作为替代解决方案：

在启动Revit并加载文件之前，请先卸载Site Designer附加模块。

禁用Site Designer附加模块。

找到以下文件夹：C:\ProgramData\Autodesk\Revit\Addins\[版本]。

将Autodesk.SiteDesignerExtension.addin重命名为Autodesk.SiteDesignerExtension.addin.bak。

加载文件。

    文章来源：广筑BIM咨询

    幕墙被称作建筑的外衣，它不仅承载着建筑师对设计理念的表达，还要兼具遮风挡雨等基本功能。

    Revit软件中提供了幕墙绘制的功能，但因为幕墙种类形式多样，在遇到具体的项目类型时，仍会无从下手，在建模之前方法选对很重要，本期我们就来说说常规幕墙的创建方法。

    一、建筑幕墙的分类

    幕墙根据嵌板不同分为：玻璃幕墙、金属板幕墙（常用的嵌板面材有铝板、铝塑板、不锈钢板）、非金属板幕墙（常见的是石材幕墙）、组合幕墙（由不同材料的面板如玻璃、金属、石材等组成的建筑幕墙），根据嵌板类型及安装方式还可再进行详细分类。

    如下图所示：

    二、幕墙的创建方法

    项目开始前需要对幕墙的类型及特点进行分析，结合软件的相应功能，确定幕墙的创建方法，我总结了三种创建思路：

    1.用幕墙命令绘制；

    2.体量+幕墙系统；

    3.用族拼装。

    详细方法步骤及各自适用场景如下。

    （1）用幕墙命令绘制

    1）手动布局

    ①　打开墙命令，使用幕墙类型建模，是一块未经任何划分的玻璃幕墙；

    ②　通过建筑面板下幕墙网格进行手动的划分，控制网格间距；

    ③　幕墙嵌板的替换。

    适用场景：小面积、墙面垂直、网格分布无规律，多用于首层幕墙。

    2)自动布局

    ①　设置幕墙类型属性，自动划分网格。

    ②手动修改单根网格线或幕墙嵌板，方法：先解除锁定，再手动输入数据

    来调整网格间距，或替换嵌板。

    适用场景：幕墙面积小、墙面垂直、网格分布有规律。

    （2）体量+幕墙系统创建幕墙

    1）内建体量，创建实体；

    2）使用幕墙系统，拾取体量面生成幕墙。

    适用场景：幕墙是全面积单一行式幕墙（除边部外，幕墙样式较少）或大面积单一形式。

    （3）用族拼装创建幕墙

    1）采用公制窗、公制常规模型族样板文件创建构件族，主要包括

    ①　本工程所需要所有类型的铝合金窗族

    ②　铝板族

    ③　窗台及窗侧铝板收口族

    ④　窗间铝板装饰族

    ⑤　其他部位特殊构件族

    2）项目环境模型组装

    将创建好的幕墙各构件族载入到项目中，依据图纸进行组装。

    3）其余部分幕墙创建

    ①　剩余玻璃幕墙、铝板/石材幕墙直接在项目中采用幕墙创建，用竖铤、玻璃嵌板、铝板/石材嵌板填充；

    ②　竖向铝板装饰部位，可直接采用基本墙嵌板替换或使用内建模型进行创建。

    4）完成整个项目的幕墙工程

    适用场景：用于石材及铝板、玻璃复合幕墙，铝单板或石材和玻璃幕墙间隔布置。

    以上就是Revit创建常规幕墙的方法，而双曲面或其他异形的幕墙，需要用到Rhino,配合Grasshopper来完成。

    想要系统性掌握BIM技能，不能只停留在理论知识上，实操也是关键一步。

    拒绝纸上谈兵，提升操作技巧，从点滴开始积累。今天我们来学习Revit实操小技巧之土建建模中结构梁的创建

    结构梁的创建

    本节完成结构梁创建，这些工作在结构选项卡中完成，使用“梁”时必须先载入相关的梁族文件，接下来以本楼建立结构梁模型为例，介绍梁模型的创建方法。

    (１)打开“模型第三章＼结构模型＼ＪＨＣ—２２＃Ｓ—１.０(结构柱创建).ｒｖｔ”项目文件。切换至标准层“７Ｆ”(七层)结构平面视图，检查并设置结构平面视图“属性”面板中“规程”为“结构/协调”。

    图1本层结构异形柱

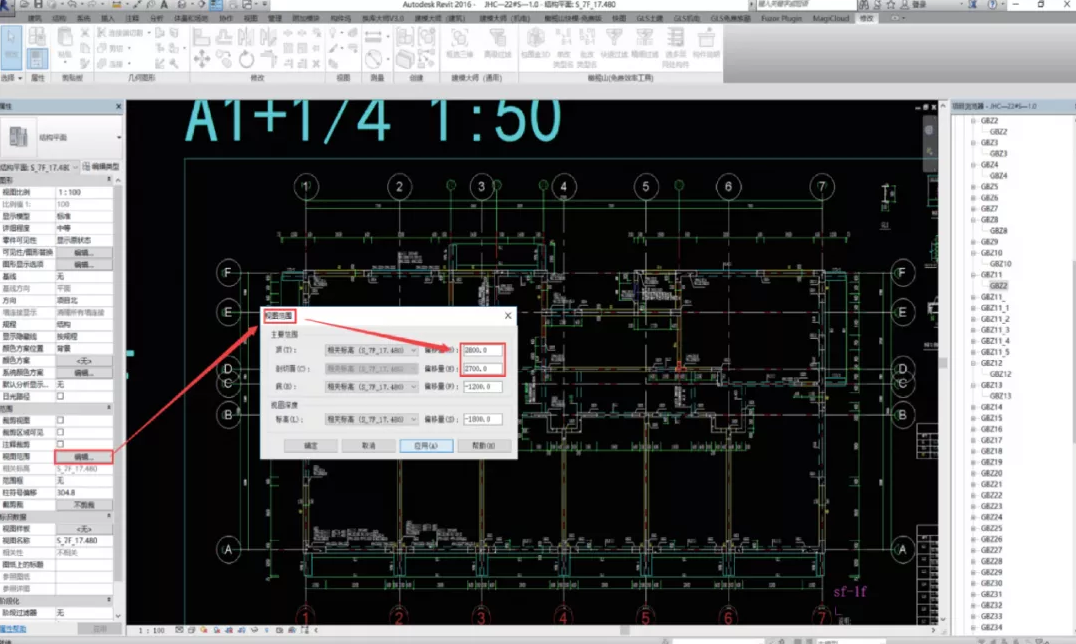

    (２)在“Ｓ—７Ｆ—１７.４８０”结构平面视图中，点击“属性”选项栏中“视图范围—编辑”修改此视图的视图范围，使其能达到绘制的梁内的剖切面，在视图中显示出梁的模型，如图2所示，设定为“顶”与“剖切面”，偏移量分别设定为“２８００、２７００”。

    图2视图范围的设置

    (３)单击功能区“结构—梁”命令，自动切换至“修改｜放置梁”上下文选项卡中。在类型选择器中选择“混凝土—矩形梁”族，类型选择“３００×６００ｍｍ”(或其他类型均可以)，如图３所示

    图3结构梁类型选择

    (４)点击“属性—编辑类型”，弹出“类型属性”对话框，复制并新建名称为“３００×４８０ｍｍ”的梁类型，如图4所示，修改类型参数中的宽度为“３００”，高度为“４８０”，完成后，单击“确定”按钮退出“类型属性”对话框

    图4结构梁的类型复制

    (５)如图5所示，选择“绘制”面板中的绘制方式为“直线”，设置选项栏中的“放置平面”为“Ｓ—７Ｆ—１７.４８０”，不勾选“三维捕捉”和“链”选项，确认“属性”面板中“Ｚ方向对正”设置为“顶”，即所绘制的结构梁将以梁图元顶面与“放置平面”标高对齐

    图5结构梁选项栏设置

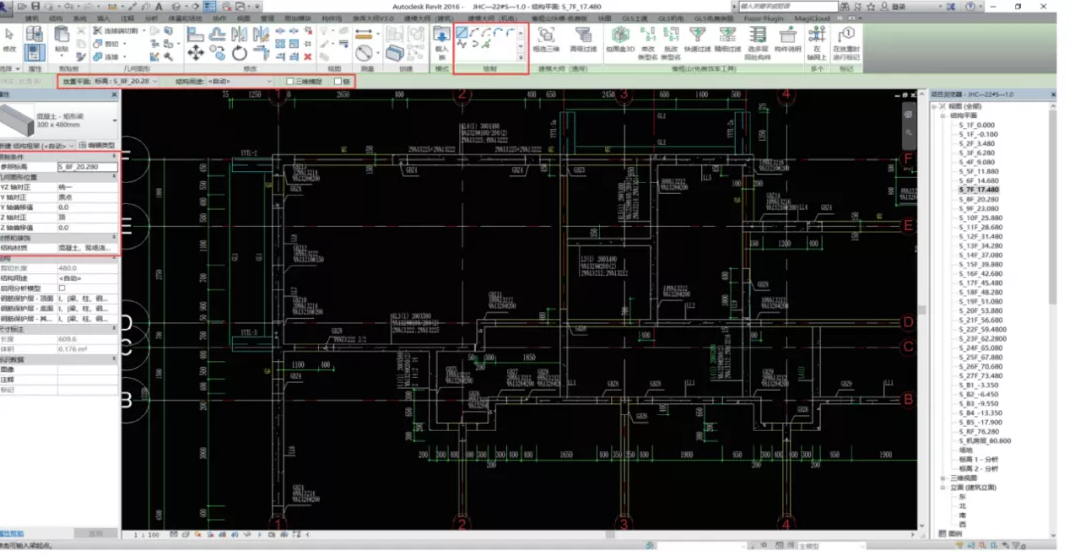

    (６)如图6所示，移动鼠标绘制ＫＬ４结构梁

    图6绘制ＫＬ４结构梁

    提示：若梁与ＣＡＤ底图所示梁边线不能重合，可对所建梁作对齐处理。使用“对齐”命令，进入对齐修改模式，移动鼠标到结构柱外侧边缘位置，单击鼠标左键，作为对齐的目标位置，再次在梁外侧边缘单击鼠标左键，则梁外侧边缘将与柱外侧边缘对齐，如图7所示:

    图7对齐命令的使用

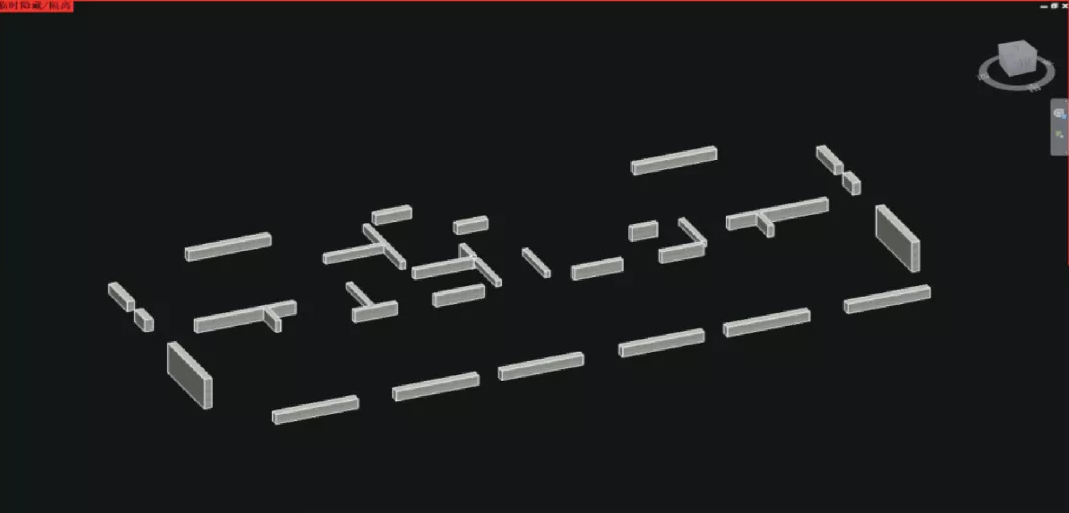

    (７)使用类似的方式，绘制“Ｓ—７Ｆ—１７.４８０”结构平面视图其他部分的梁,结果如图8所示

    图8本层结构梁绘制完成

    (８)保存该项目文件.

    在同一台计算机上安装不同版本的REVIT可能会导致“快速访问工具栏”功能出错。通过删除UIState.dat的方法，让软件重新生成正确的文件。

    步骤1：关闭所有正在运行的REVIT软件。

    步骤2：打开路径“C:Users*AppDataRoamingAutodeskRevitAutodeskRevit2017CHS”，删除其中的UIState.dat文件。见下图。

    也可以通过计算机的搜索功能找到对应版本REVIT中的UIState.dat文件。

    步骤3：重新启动REVIT软件，则“快速访问工具栏”恢复为初始状态。

在Revit中，可以通过装配常见梯段、平台和支撑等构件来创建楼梯。

【楼梯可以包括以下内容：】

梯段：直梯、螺旋梯段、U 形梯段、L 形梯段、自定义绘制的梯段

平台：在梯段之间自动创建，通过拾取两个梯段，或通过创建自定义绘制的平台

支撑(侧边和中心)：随梯段自动创建，或通过拾取梯段或平台边缘创建

栏杆扶手：在创建期间自动生成，或稍后放置

虽然楼梯部件中的构件都是独立的，但彼此之间也有智能关系，以支持设计意图。例如，如果从一个梯段中删除台阶，则会向连接的梯段添加台阶，以保持整体楼梯高度。

【调度】

如果需要，请将建筑图元构件列表添加到项目。

i.单击“视图”选项卡“创建”面板“明细表”下拉列表“明细表/数量”。

ii.在“新明细表”对话框的“类别”列表中选择一个构件。“名称”文本框中会显示默认名称，可以根据需要修改该名称。

iii.选择“建筑构件明细表”。

注：不要选择“明细表关键字”。

iv.指定阶段。

v.单击“确定”。

vi.在“明细表属性”对话框中，指定明细表属性。

vii.单击“确定”。

多类别明细表仅可包含可载入族。当您选择“共享参数”，类别不具有选定的共享参数将无法被选择。

【标记】

除了标记楼梯以外，还可以标记单个梯段、平台和支撑。标记可以放置在平面、剖面、立面和锁定的三维视图中。

i.单击“注释”选项卡“标记”面板(按类别标记)。

ii.在选项栏上：

要设置标记的方向，请选择“垂直”或“水平”。

放置标记后，可以通过选择标记并按空格键来修改其方向。

如果希望标记带有引线，请选择“引线”。

指定引线将带有“附着端点”还是“自由端点”。

如果需要，可在“引线”复选框旁边的文本框中为引线长度输入一个值。

iii.按 Tab 键以高亮显示要标记的楼梯构件，然后单击以放置标记。

在放置标记之后，它将处于编辑模式，而且可以重新定位。您可以移动引线、文字和标记头部的箭头。

【添加、删除或替换为不同零件】

创建楼梯时，可以修改楼梯的各个构件，其中包括梯段、平台和支撑。也可以修改整个楼梯，如更改楼梯类型或更改位置。

修改一个构件可能会直接影响楼梯中保持楼梯部件设计意图和完整性的其他构件。

【转换为草图以进行自定义编辑】

在楼梯部件中，可以将常见梯段或自动平台转换为草图梯段或平台构件。

在转换构件后，可以使用草图工具更具需要来修改设计。

【自定义以进行视觉表示】

可以自定义楼梯的表示方式，包括符号表示法、注释和图形显示。

【自定义楼梯表示法的方式包括：】

显示踏板或踢面编号

自定义截面线标记符号

自定义楼梯路径注释

隐藏或显示模型子类别，例如支撑或踢面

隐藏或显示注释子类别，例如楼梯标记、楼梯路径或踏板/踢面编号

为模型或注释子类别定义图形替换

1.更改族类别为照明设备，并勾选族参数中的“光源”。

2.点击确定，光源就添加进来了。

3.若需要不同样式的光源，选中光源，单击功能区中“光源定义”，即可定义其形状及光线分布样式。

这样就解决了使用非照明设备的族样板制作照明设备时，添加光源的问题。

快来学习学习Revit使用非照明设备族样板添加光源的操作方法吧，一定会帮到大家的。

    之前我们和大家介绍了建筑建模中有关屋顶的知识，今天来具体说说屋檐的基础知识。

    创建屋顶时，指定悬挑值来创建屋檐。完成屋顶的绘制后，可以对齐屋檐并修改其截面和高度。

    修改屋檐截面

    创建屋顶后，通过指定椽截面来更改屋檐的样式。

        在绘图区域中选择屋顶。

        在“属性”选项板上，选择“垂直截面”、“垂直双截面”或“正方形双截2面”作为“椽截面”。

        对于“垂直双截面”或“正方形双截面”，为“封檐带深度”指定一个介于零和屋顶厚度之间的值。

    对齐屋檐

    使用“对齐屋檐”工具可重新对齐不同屋顶边界线的屋檐高度。

    1.在草图模式下，单击“修改|屋顶”>“编辑迹线”选项卡“工具”面板（对齐屋檐）。

    会在靠近屋檐的位置显示尺寸标注来指示屋檐的高度。

    2.选择屋顶屋檐线，然后选择用于调整屋檐属性的选项：

    “调整高度”可以改变距屋顶基准的板高度或距屋顶基准值的“偏移”。

    “调整悬挑”可以通过调整“悬挑”值改变屋檐高度。

    3.选择处于所需悬挑/高度的屋檐。

    4.选择为了与第一个屋檐相匹配而需要调整悬挑/高度的其余屋檐。

    当选择其余屋檐时，如果已使用“拾取墙”创建了屋顶线，则可以选择调整高度或调整悬挑。如果这些线是使用绘制工具绘制的，则只有“调整高度”可用。

    5.单击√（完成编辑模式）。

    完成屋顶之后，可以看到调整悬挑的结果。

    更改屋檐高度

    在创建屋顶后，可以调整屋檐的高度。

    1.在草图模式中选择坡度定义边界线。

    2.在“属性”选项板中，指定“与屋顶基准的偏移”或“板对基准的偏移”值。

    3.单击（完成编辑模式）。

    封檐带

    可以为屋顶、檐底板和其他封檐带边缘添加封檐带。也可以向模型线添加封檐带。

    可以将檐沟放置在二维视图（如平面或剖面视图）中，也可以放置在三维视图中。

    添加封檐带

    使用“封檐带”工具将封檐带添加屋顶、檐底板、模型线和其他封檐带的边。

        单击“建筑”选项卡→“构建”面板→“屋顶”下拉列表（屋顶:封檐带）。

        高亮显示屋顶、檐底板、其他封檐带或模型线的边缘，然后单击以放置此封檐带。观察状态栏了解有关有效参照的信息。

        单击边缘时，Revit会将其作为一个连续的封檐带。如果封檐带的线段在角部相遇，它们会相互斜接。

        单击“修改|放置封檐带”选项卡→“放置”面板→（重新放置封檐带）完成当前封檐带，并放置其他封檐带。

        将光标移到新边缘并单击放置。

        这个不同的封檐带不会与其他现有的封檐带相互斜接，即便它们在角部相遇。

        单击此视图的空白区域，以完成屋顶封檐带的放置。

    以上是关于创建屋檐和封檐带的方法解读，看完您有收获吗？

系统分类必须在绘制图元之前就给他设置好，如果忘记设置或者设置错了怎么办，还能改吗?当然可以的。我的风管现在的系统分类是“回风”，我要将其更改成“排风”，操作如下：

删除以后连接的全部管道将变成新的排风系统，但是与之相连的设备如果连接了其他的系统，还要按照同样的方法将其他系统更换成排风，整个系统就更改完了。
