revit管道系统设置方法:Revit管道系统调整方法,后附卫浴、循环系统调整示例

image_print阅读模式

    文章来源:欧特克俱乐部

    Revit会自动为项目中创建的系统计算具体的管道大小,您可以使用“调整管道大小”对话框指定借助摩擦和/或速度大小调整方法自动调整或计算管道各部分大小的方法。

    使用“调整管道大小”对话框中的选项,可以选择方法本身(选择“仅”),或选择与其他方法组合(选择“与”或“或”)。

    ↓↓大小调整方法-摩擦

    ↓↓大小调整方法-速度

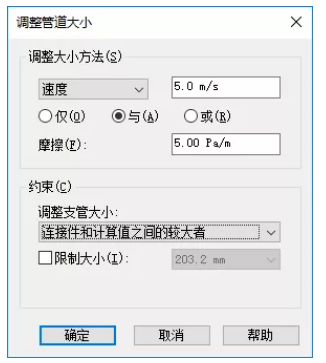

    如果选择“与”,则管道的大小必须符合“摩擦”和“速度”值。如果选择“或”,则管道的大小必须仅符合上述值之一。下面的曲线显示使用“或”和“与”选项的差异:

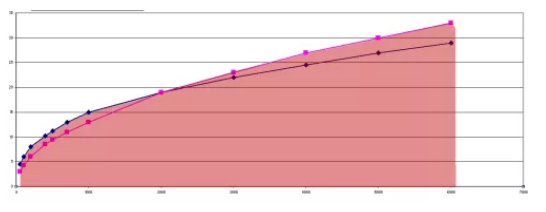

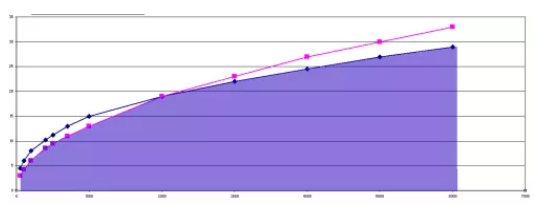

    ↓↓摩擦()与速度()管道大小调整方法

    ↓↓摩擦()与速度()管道大小调整方法

    速度影响噪波和腐蚀的方式

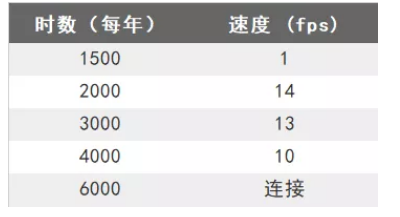

    如果操作时数减少,则速度会增加,而腐蚀条件将始终基于下表。

    接下来,我们来看一下卫浴系统和循环系统调整方法的结果。

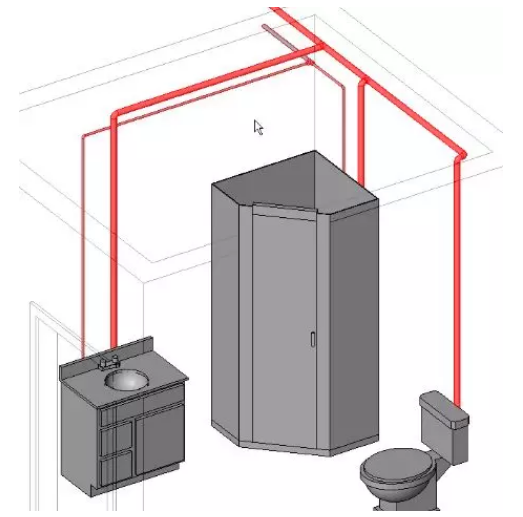

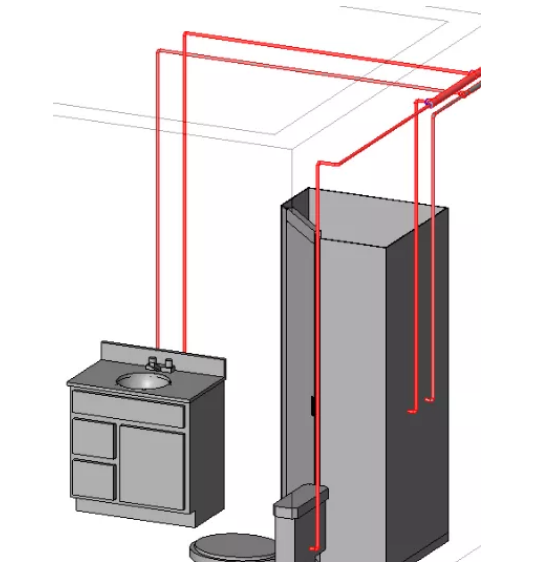

    卫浴系统大小调整示例

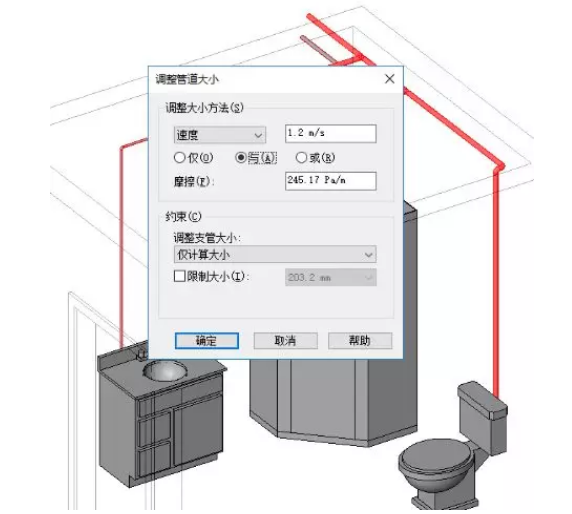

    摩擦和速度

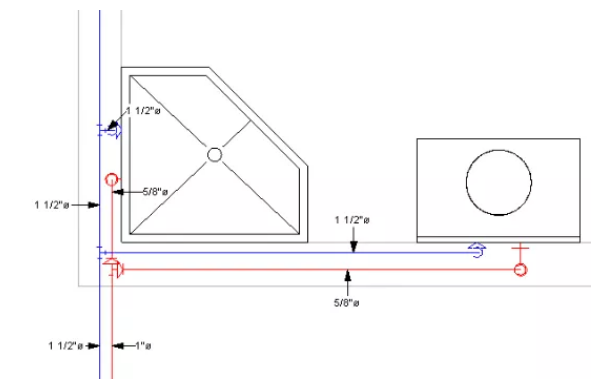

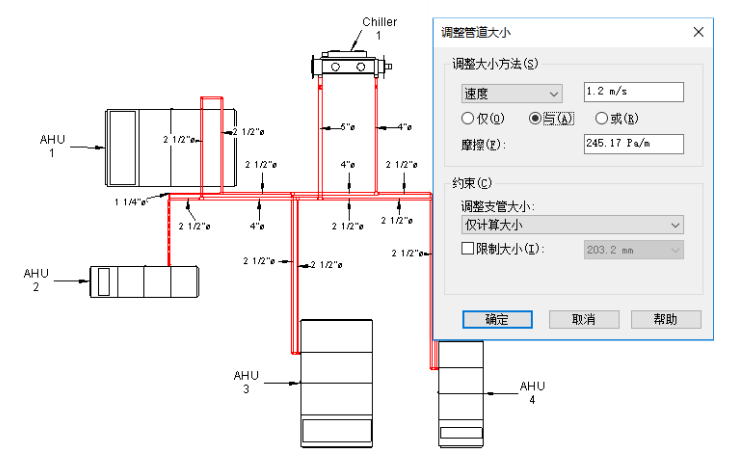

    ↓↓调整大小之前

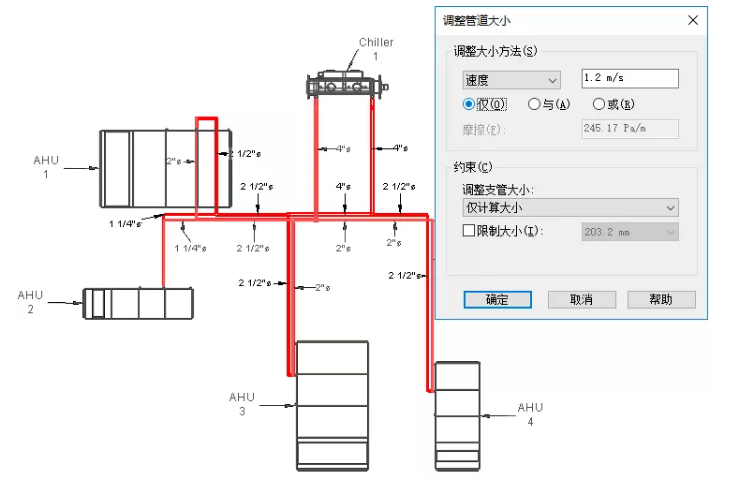

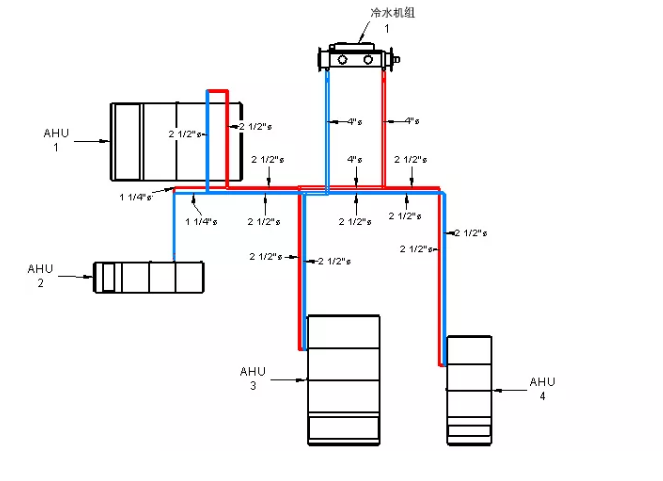

    ↓↓调整大小之后

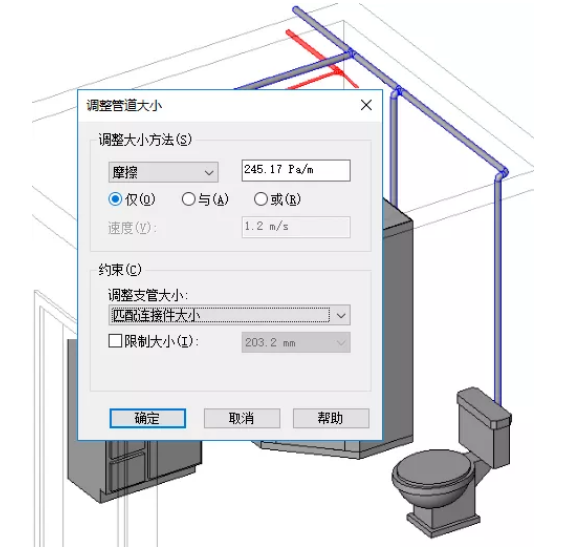

    仅限摩擦

    ↓↓调整大小之前

    ↓↓调整大小之后

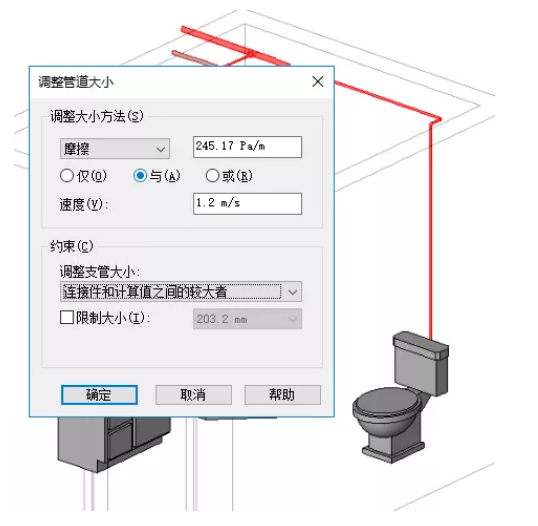

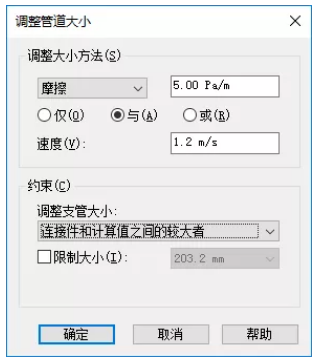

    摩擦和速度-较大支管

    ↓↓调整大小之前

    ↓↓调整大小之后

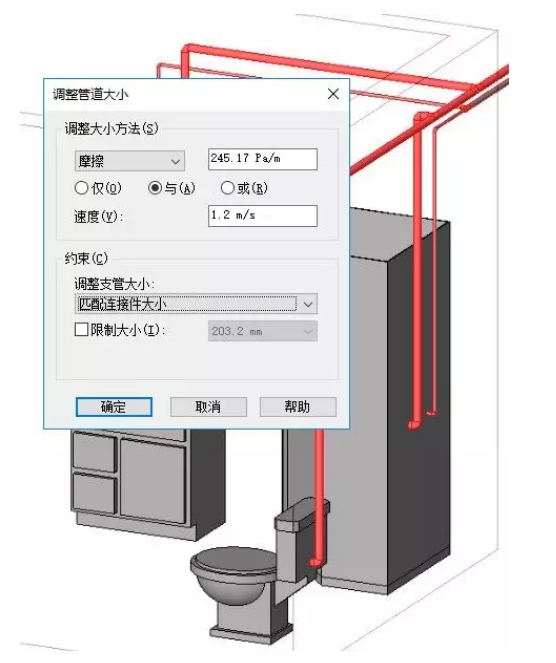

    摩擦和速度-匹配连接件大小

    ↓↓调整大小之前

    ↓↓调整大小之后

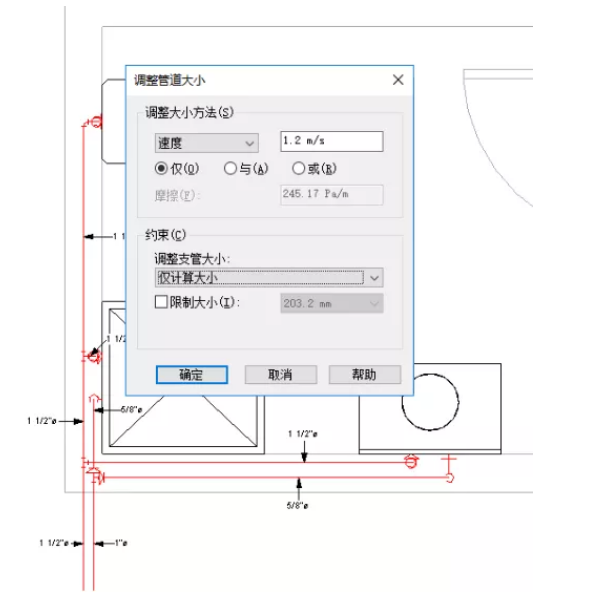

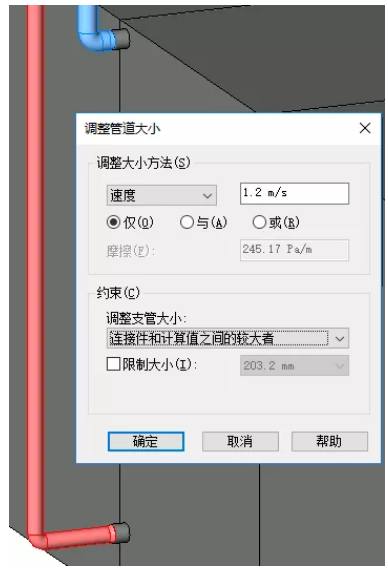

    仅限速度

    ↓↓调整大小之前

    ↓↓调整大小之后

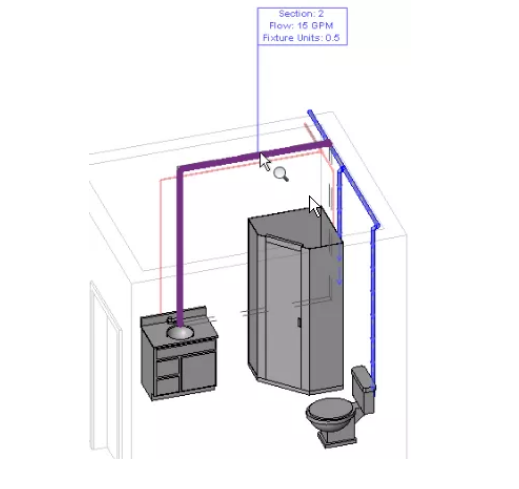

    系统检查器

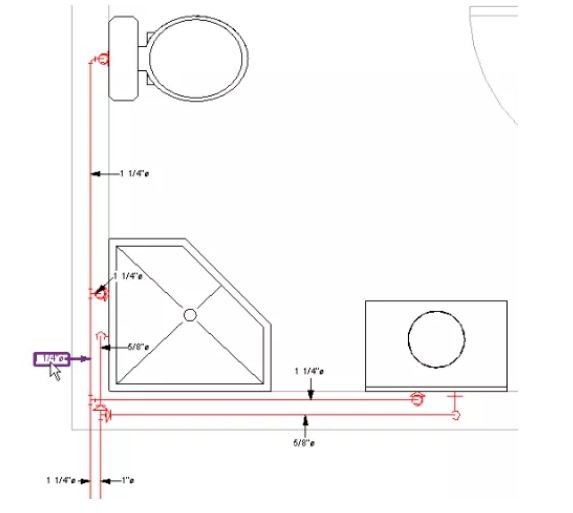

    ↓↓单个管道

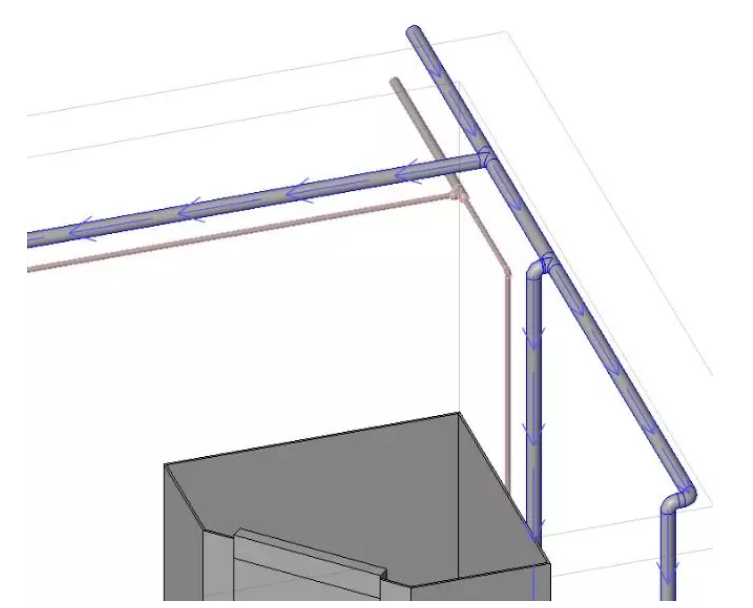

    ↓↓流向图

    循环系统大小调整示例

    仅限摩擦

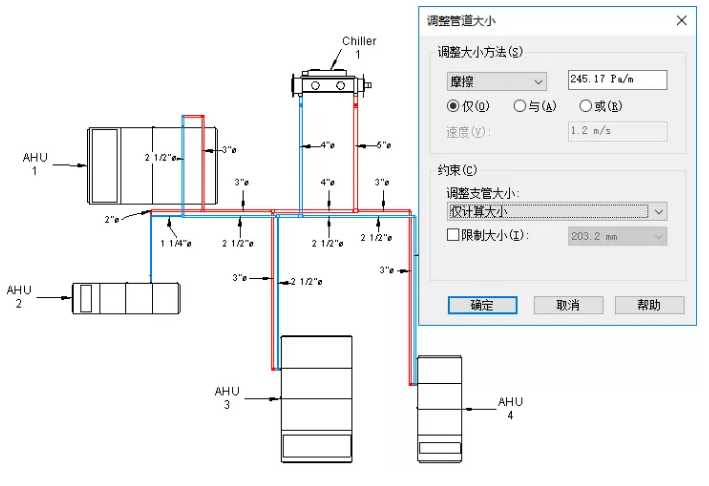

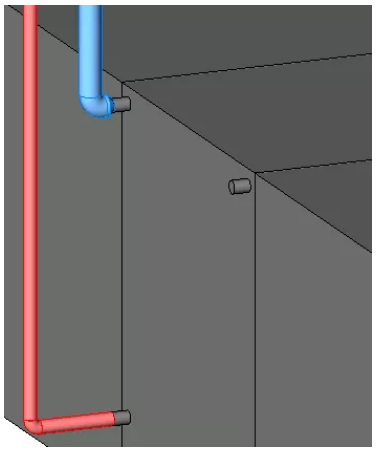

    ↓↓调整大小之前

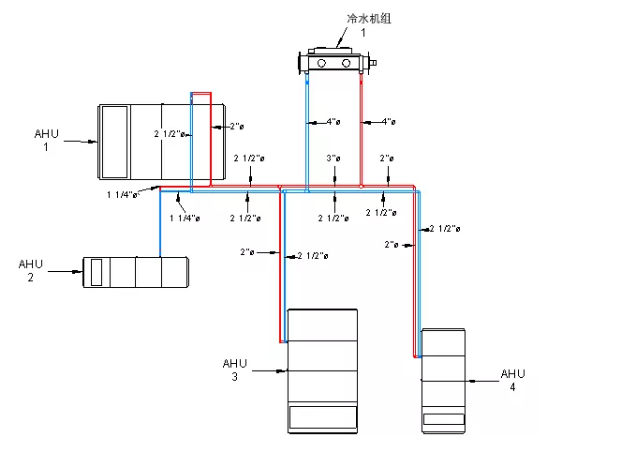

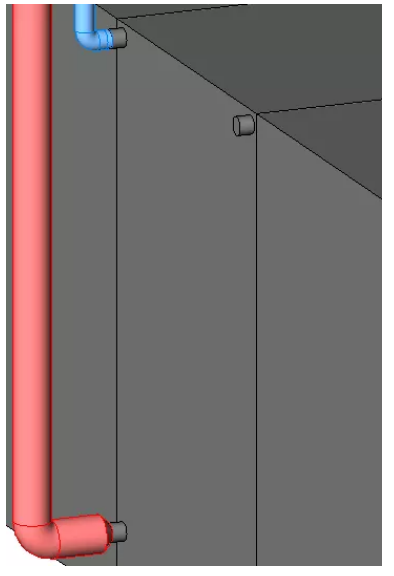

    ↓↓调整大小之后

    仅限速度

    ↓↓调整大小之前

    ↓↓调整大小之后

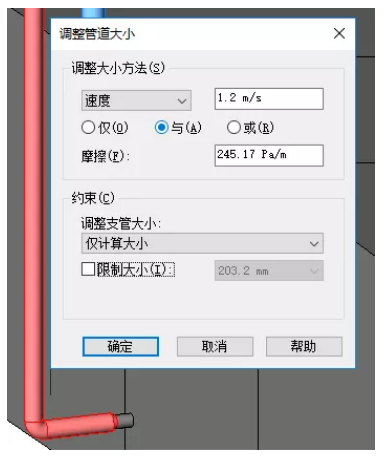

    摩擦和速度

    ↓↓调整大小之前

    ↓↓调整大小之后

    更大连接件或计算

    ↓↓调整大小之前

    ↓↓调整大小之后

    使连接件与管道大小匹配

    ↓↓调整大小之前

    ↓↓调整大小之后
