我们在Revit绘制模型的时候，需要通过三维视图来核查该构件的正确位置以及它与相邻构件的位置关系是否正确。如果我们用隔离命令（快捷键HI）又不能看到它与周围的构件位置关系，如果用剖面框，项目大构件多的时候非常麻烦。我们今天就来介绍一下revit中的小功能，快速达到我们的目的。

首先点击想要查看的构件，然后点击“视图”选项卡中的“选择框”，就可以直接跳转到构件的三维视图：

    打开我们的案例工程。

    随便选中一个构件，并且在修改选项卡下的视图中找到选项框。

    这样就可以快速切换到我们所需的视图了。

Revit软件中的功能统计体积呢？下面来进行讲解。

1、打开Revit软件，任意创建一个房间模型，如图所示。

2、在“建筑”选项卡下的“房间和面积”下拉选项卡中点击“面积和体积计算”命令，如图所示。

3、在“弹出的面积和体积计算”对话框中，选择“面积和体积”命令，单击“确定”，如图所示。

4、添加一个剖面，并进入剖面视图，让房间高度偏移大于楼层高度，如图所示。

5、此时“房间（1）”属性栏的“体积”即为该房间的准确体积，如图所示。

通过学习上述文章，了解到使用Revit软件中的房间命令，可以对房间体积进行统计，同样搭配明细表命令，可以对房间提及进行统计，合理运用。

Revit软件有哪些显著特点？为了让大家更好地了解Revit软件，就为大家介绍一下该软件，Revit软件是最先进的建筑设计和文档系统，是专门为BIM而开发的，它可以实现建筑设计的整个生命周期的相互衔接和信息的传递。在建筑行业，Revit在一定程度上实现了BIM，它通过应用关系数据库来创建三维建筑模型，可以生成二维图形和管理大量相关的非图形的工程项目数据。那 Revit软件的显著特点有哪些 ？我们来看一下。

1、Revit Structure是Autodesk公司专门针对建筑结构设计行业推出的以BIM为重点的建筑结构设计软件。具体的说，此软件并不能直接的进行结构计算，但它为建筑结构工程师的结构计算“前处理”和“后处理”工作带来了方便。在基于BIM技术的基础上，Revit软件可以方便的实现“三维协同设计”，即在三维状态中，可与建筑、结构、水暖电等几个专业形成完整的BIM模型。

2、Revit模型中，所有的图纸、平面视图、三维视图和明细表都是建立在同一个建筑信息模型的数据库中，它可以收集到建立在建筑信息模型中的所有数据，并在项目的其它表现形式中可以协调信息，以便于实现模型中的参数化（参数化是指模型中可以通过设置参数的形式建立各个建筑结构图元之间的关系）。建筑施工图图纸文档的生成和修改维护简单方便，因为它的绘图方式是基于BIM技术的三维模型，模型和图纸之间有着紧密的关联性，所以一方修改，另一方会自动修改，节省了大量的人力和时间。

3、Revit具有结构设计和结构建模的强大工具，可以将复杂材质的物理模型和单独的可编辑模型进行集成，更重要的是为常用的结构分析软件提供了双向连接的可编程接口，即就是它强大的API接口功能。这样，它既能在建筑结构施工前进行模型的可视化，还可以在早期的设计阶段制定部分更加明确的决策，最大限度地减少建筑结构设计中的一些错误，也能加强整个建筑项目中各个团队之间的合作。

4、建筑结构工程师利用Revit软件作为结构建模工具，提供给链接分析和计算软件所用，这样结构工程师就节约了学习多种建模工具的时间，而把更多的时间用在结构设计上，在建模的过程中它还可以提供给用户出色的工程洞察力。如：Revit软件在把模型发送到分析工具之前，它可以自动的检测到分析工具中不支持的结构元素、或模型的局部不稳定性、以及结构框架的一些反常等。

5、Revit Structure软件支持多工种工作方式，首先，建筑结构设计师和绘图师都可以在此软件中创建模型；其后，建筑结构工程师可以在此模型中加入荷载、荷载组合、约束条件以及一些材料属性来具体完善模型；最后，再对整个模型进行分析和更改，更深层次的完成模型的建立。

6、Revit软件提供了建筑结构模型中所需的大部分建筑图元，这类构件以结构构件的形式出现。此软件也允许用户自己通过自定义“族(family)”(族就是类似于几何图形的一个编组)设计结构构件，可以使结构设计师灵活的发挥创作要求。

7、Revit软件中实现协同设计的前期准备主要包括：多工种专业间协同模式的选择方式；准备一些适应多工种的视图环境和模板文件；设计适合多工种协同的族库。

    文章来源：BIM国际庭院

    Revit绘制斜楼板的三种方法

    第一种：

    01、在”建筑”选项卡中选择“构建”面板中的“楼板”按钮绘制好楼板。

    02、选择左边的线，在”属性”选项卡中勾选“定义固定高度”，修改“相对基准的偏移”的值。

    03、选择右边的线，在”属性”选项卡中勾选“定义固定高度”，修改“相对基准的偏移”的值。

    04、效果图。

    第二种：

    01、绘制好楼板的图形后，再选择“坡度箭头”。

    02、绘制好倾斜的方向箭头，修改“尾高度偏移”值和“头高度偏移”值。

    03、效果图。

    第三种：

    01、绘制完成一块楼板。

    02、框选楼板，点击“形状编辑”面板中的“修改子图元”按钮。

    03、单击左边的线设计好高度。

    04、单击右边的线设计好高度。

    05、效果图。

    在Revit中三种画斜楼板的方法，

    你都学会了吗？

    BIM软件小技巧：Revit里弧形倾斜墙的建立方法

    问题提出：在一些项目中常遇到类似如下图所示的斜墙，我们应该如何绘制?

    通过建立异形体量后贴面墙来完成：

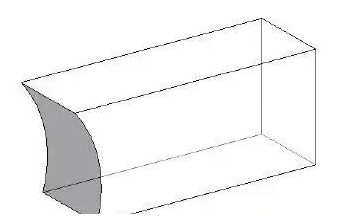

    (1)建立如下图所示体量，可以通过在立面上绘制弧形，选择此弧形生成一个形状：

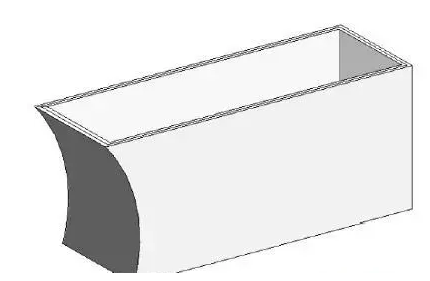

    (2)如下图所示，用《面墙》命令为其外围贴上墙体：

    【拓展应用】将原体量在本地复制一个，用空心体量在原体量的斜墙上开一个洞，更新面墙，在新体量上用幕墙系统添加幕墙，以形成适合洞口的窗。

    来源丨益埃毕教育

    在使用Revit软件的默认生成的楼层平面视图范围，2300是无法满足所需要的高度的。如果只是一个视图，只需对他进行修改即可；那么如果是多个视图呢？本文将会教大家如何快速修改平面视图默认的视图范围。

    01、那么要先来设定一个要求：例如生成的楼层平面顶部为“标高之上”，底部为“相关标高”，剖切为1200，如图所示

    02、利用“视图样板”中“从当前视图创建样板”命令，创建一个符合要求的视图样板（如命名为平面视图范围），如图所示，注意此视图板只在视图范围选项勾选。

    03、单击“视图”选项卡下“平面视图”下拉按钮中“楼层平面”，在弹出的新建楼层平面对话框选择“编辑类型”命令，如图所示。

    04、将编辑类型对话框中，查看应用到新视图的样板选项设置为刚刚创建的视图样板“平面视图范围”，如图所示。

    05、设置完成后，重新生成同一类型的楼层平面视图，查看该视图的视图范围，即为预设的范围了。

    意义：视图样板命令可以为设计过程带来很多方便，并且可以通过创建视图样板控制单一属性，实现多个视图使用。上文中就是通过创建视图样板控制视图范围属性快速修改多个视图，合理运用。

    -END-

在Revit中如何将基于主体的族改成不基于主体？由于在做模型过程中，经常会遇到一些基于主体的族，放置麻烦，下面以基于主体的蹲便器为例，讲解如何将其改成不基于主体的族。

1、新建族，选择公制常规模型打开，如图所示。

　　2、在新建族文件里载入基于主体的蹲便器，并放置，如图所示。

　　3、把蹲便器参数在新族文件里添加并关联，如图所示。

　　4、添加冷水和污水管连接件,并关联参数，如图所示。

　　5、保存蹲便器并退出即可完成。载入项目中即可进行放置，且不基于主体。

想要学习Revit，安装Revit是第一步，那么如果Revit失败该如何解决？下面就为大家分析一下。

总结了以下几点安装失败的原因：

3.软件安装包存放路径有中文字符存在。

解决方法

系统安装了更高版本(方法01)

帮助

打开安装日志文件，不要犹豫直接将滚动条拉到最后几行，前面都是一些安装过程记录，看了也白看，主要是后面几行。找到关键词Failure往后看，就是你为何安装失败的元凶了。

卸载高版本的环境包，如VC、NET等。

重新启动安装程序，安装成功，

系统安装了更高版本(方法02)

通过修改安装程序运行命令行，跳过环境包的安装，直接安装Revit等相关程序。

1.查看安装日志文件，重复上述方法01步骤1，普遍情况是因为Microsoft Visual C++ 安装失败造成的软件终止安装程序。

2.打开软件安装包路径，找到setup.ini备份一份副本到其他文件夹(放到哪里你们随意，只要后面可以找得到就行了。)，用记事本打开安装文件夹内的setup.ini。

3.查找安装Microsoft Visual C++的运行代码行。组合键 ctrl+F，查找关键字VC。

4.删除与Microsoft Visual C++相关的运行命令行。

步骤4需谨慎操作，英语水平在四级及四级以下的同学更得注意了，万一误删关键代码行，请立即前往之前的备份文件夹，复制一份备份的setup到安装文件内替代当前的文件。

目前，Revit已经成为了大多数建造设计的软件，但是有时候，为系统创建布局时可能会失败，这取决于所创建布局的类型。 下表列出了布局失败的原因并提供了解决方案：

1、原因：一个或多个布局分段太短，无法放置管件。

解决方法：修改有问题的布局段，增加其长度。

2、原因：未为解决方案类型指定布局偏移高程。

解决方法：在“转换设置”对话框中为解决方案类型指定正确的干管或支管偏移高程。 否则使用默认偏移高程。

3、原因：偏移高程有轻度变化，因此无法放置管件。

解决方法：修改布局的干管或支管偏移高程，然后确认坡度设置。

4、原因：接连放置弯头管件，从而形成平放的 Z 型。 弯头之间的布局段太短而导致无法放置管件，或者出现弯头重叠。

解决方法：修改布局段以增加弯头之间的长度，或者在转换设置对话框中修改干管或支管偏移高程。

5、原因：系统构件(族)已添加到布局中，但未指定构件偏移高程。 系统构件的位置不符合设计。

解决方法：取消或撤消“生成布局”工具，然后在“转换设置”对话框中指定正确的系统构件偏移高程。 在布局解决方案中，系统构件通常不在相同的偏移高程位置。

6、原因：T 形三通管件接连放置，且方向相反。

解决方法：在使用接头代替 T 形三通的转换设置对话框中选择风管类型。

7、原因：垂直布局段连接到弯头，或者连接到 T 形三通或四通管件，从而导致出现 3 通连接。

解决方法：请选择不同的解决方案来删除 3 通连接，或者在转换布局之后修改风管管段。

在Revit中如何创建柱的外饰面？下面就为大家介绍一下。

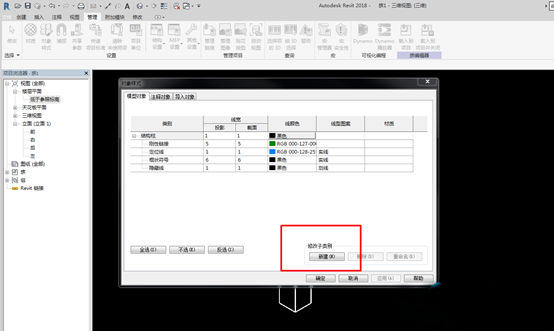

步骤1，以“公制结构柱”族样板新建一个结构柱族，将柱子的四个边和参照线锁定，顶部和底部和标高锁定，依次点击 “管理-对象样式”，弹出“对象样式”对话框，在该对话框中为结构柱新建子类别，并命名为“外饰面”，设置“外饰面”子 类别的特性。

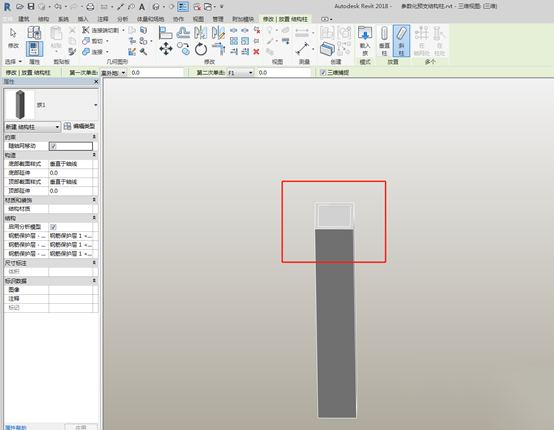

步骤2，使用实心拉伸建模工具建立柱模型后，再次使用实心拉伸建模工具，在柱外侧建立外饰面模型，其拉伸草图如图所示。

步骤3，在拉伸图元属性对话框中，设置拉伸所属的子类别为“外饰面”，如图所示。

步骤4，选择外饰面拉伸，点击选项栏中“可见性”按钮，弹出“族图元可见性设置”对话框，如图所示，在“详细程度”中，仅勾选“精细”，即拉伸图元仅在视图详细程度为“精细‘时才可见，点击确定完成可见性设置。

注意：当族加载到项目中时，只有视图详细程度为精细时，该结构柱截面显示外饰面。

Revit可以利用调用其自身的关系数据库来实现三维模型的高效创建，并且，模型中存储了大量的参数信息，利用软件的功能，还能够生成不同视图的二维图纸，满足项目的需要。与此同时，软件开发商也设计了API接口，Revit中，制作的Revit的功能将不仅仅限于由专业的开发团队分配给它的功能操作，同样，设计师可以根据自身的努力实现个性化的操作需求。

Revit二次开发中涉及的基础概念

（1）外部命令

开发者可以添加自己的应用通过IExternalCommand。外部接口作为Revit软件与开发者开发插件的的桥梁，所有的代码均需要通过外部命令实现。Revit通过.addin文件来识别和加载外部插件。外部命令可以理解为一个包含待执行程序代码的一个容器，通过该容器可将开发人员自主设计的程序在Revit中进行识别并执行。一旦插件被选中，外部命令对象将被创建出来并实例化，通过派生类创建对象时必须要调用基类的构造函数，而构造函数Execute()会在实例化的过程自动执行。执行完毕后，外部命令对象被销毁，实例缓存将在内存中清空。

包括提参模块在内的整体程序都应该应以Revit外部命令的形式打包，等待外部应用的调用。

（2）元素

元素在Revit里面是尤为重要的一种概念，用户能够看到的大多数对象都是元素，比如墙，族，族类型，族实例，标高，轴网，视图等。而Revit代码中的几乎所有的类也都继承自元素。而在提参程序的设计中，所有数据的获取都要基于元素进行，所有构件，构件上的结构都是元素的实例，模型中的数据都保存在各个元素之中，通过Revit API中元素的方法和属性，可以实现构件数据的读取。

（3）元素收集器和过滤器

Revit API提供了三种不同元素过滤器用于遍历分类元素以及元素的ID。这些过滤器为各种不同的应用程序提供了更加灵活更实用的筛选方法。而用来迭代以及过滤额元素的主要类是收集器，他有三种构造方式，详见表4.1，可以根据情况使用任意一种。

FileteredElementCollector()收集器提供了一系列的方法，允许用户设置查询和过滤器所需要的元素集：

?通用方法Passes()，在收集器中应用单一ElementFilter过滤器。该方法可以在结果中继续使用附加额外的过滤条件。

?快捷方法，不需要传初始化过滤器对象的易于使用的方法，相当于常用过滤器filter的快捷键。比如OfClass()，OfCategoryId()，OwnedByView()。

?并集、交集等运算方法，包括UnionWith()和lntersectWith()两种方法。

（4）点线模型

尽管Revit是一款三维建模软件，然而其模型数据在存储中仍会将模型简化成由多个点构成的空间模型，而在本文中的所涉及的模型包括墙体、孔、槽均有空间中的点坐标集构建而成，于是在提取参数的过程中，我们会将可视模型想象成由点线构成的空间结构，如墙体构件在软件中的简化模型为起点终点构成的两点线段，而孔和槽在软件均为垂直于XY轴所在平面，所以其简化模型为一个空间中的一个点，配合元素的参数中底高顶高数据，可获得一个空间线段模型。

薛雷 沈阳工业大学

仅供学习交流 版权归原作者所有

文章来源：国泰集团

视图范围是一个很重要的概念，但是对于初学者，顶和底比较容易理解，那么视图深度是什么呢？

视图深度：指定标高间设置图元可见性的垂直范围。

其实更准确的说，视图的可见范围是主要范围的顶部与视图深度，在这个范围内的构件正常都是可见的（除了跟剖切面相关类别的构件）如图1所示。

    图1

    关于在项目中视图深度的应用，个人觉得有两处值得大家留意一下，如果要更细致的了解，请查阅帮助文件。

在主要范围底与视图深度之间的构件，可以点选，但是框选选不中。

需要出图，或者对线型有较高要求时，这个区域构件可以单独设置线型线颜色等。

如何设置？

软件规定，这个区域构件的显示由vv可见性替换中线下面的超出来控制，如图2所示。

    图2

    设置完成后，视图中线的颜色线型即发生变化。

当然，也可以在管理→其他设置→线样式中对项目中的超出线统一设置，需要注意一下优先级，如图3、4所示。

    图3

    图4

众所周知实际工程建模的时候使用Revit对不是很规整的窗绘制是很麻烦的，那么今天我们就以复古窗为例进行操作讲解。希望帮助大家更有效的进行建模操作。

首先我们可以使用Revit体量或者族进行创建，这里我们通过创建族来讲解。

1、首先先新建一个公制常规模型的族文件。

    2、将所需要画的构件对应的图纸导入在Revit中。（特别提醒：在导入图纸的时候单位要选择准确）。

    3、我们在创建功能键下选择拉伸功能，然后根据导入图纸选择合适的绘制方式来绘制构件轮廓。

    4、轮廓绘制完整后填写合适的拉伸起点和终点值以及选择合适的材质，最后点击完成按钮就完成了对复古窗的创建。

    5、下面就是根据CAD图纸完成的复古窗三维模型。

首先我们绘制一个矩形，推拉出一个长方体出来，如图；

    选择需要复制的对象；

    点击移动工具或按M键；

    按住ctrl键，鼠标左键单击指定复制基点；

    松开ctrl，移动复制图形，输入距离回车；

    如果结束复制按esc即可。

如果这时不取消选择复制的对象，输入X5回车，就可以等距复制5个出来。

    完，今天的分享就到这，感谢阅读。

Revit软件作为BIM技术中的主流应用软件，一直被学习者或技术人员广泛地运用，为改善建筑物耐久性能诊断数据的管理方式，改变传统以纸本为媒介的方式，透过信息化及数字化取代需要人工操作的部分，以提升耐久性能诊断的效率及减少计算错误的发生。将诊断数据电子化，整合商用建模软件Autodesk Revit与数据库于维护管理上，提出耐久性能诊断与维护管理系统，其目的为提供一用户接口供诊断人员进行结果查询，将数据储放于数据库中，经由诊断人员选取相关信息，并搭配系统的数据处理模块分析计算结果，系统再把目标结果呈现于接口上，提供诊断人员于维护管理的决策上参考，有效提升建筑物管理效率。

除开发耐久性能诊断系统外，也利用C#面向对象语言及Revit API开发储存照片及储存参数及输出扩充功能，以让建筑信息模型与耐久性能诊断系统之信息做链接，并将结果以颜色分级方式呈现，让诊断人员能快速的将诊断结果及现地联想，直观的呈现方式，改善以往2D图面因建筑物信息表达简略而不易了解造成误解等现象，更能直接由模型得知建筑物构件的劣化程度。

传统的纸本记录以表格方式填写，Revit可以将其表格数据电子化，储存于数据库中，数据保存性提升及数据分类的便利性。开发照片图文件存回数据库的功能，让照片存回数据库不再麻烦以及困难，相关人员以简单的接口浏览存于主机的照片将其存回数据库的字段中。绘制建筑信息模型，于模型上新增项目参数，透过储存参数与输出功能将系统的相关参数存于模型构件上，完成模型与诊断系统数据的链接。透过储存参数与输出功能，藉由存于模型上的构件位置、尺寸及劣化程度等参数数据，可输出为EXCEL文件，提供相关单位之延伸议题应用。透过Autodesk Revit建置的建筑信息模型，提供的3D模型浏览，让诊断人员了解各构件之位置及诊断结果，节省人员查看相关文件信息时间。
