Revit如何创建垂直的族?关于创建垂直的族

image_print阅读模式

使用场景:

用于创建垂直族的选项只适用于以楼板、天花板、屋顶和场地表面为主体的族。

您可以指定族构件(例如树、空调设备,枝形吊灯或热水器)设置为“总是垂直”。 将其载入到项目中后,无论主体的坡度如何,该构件始终保持垂直。

对于汽车、公园长椅或喷水装置,可以将“总是垂直”选项指定为“否”,使这些图元可以随着主体的坡度来调整。

示例

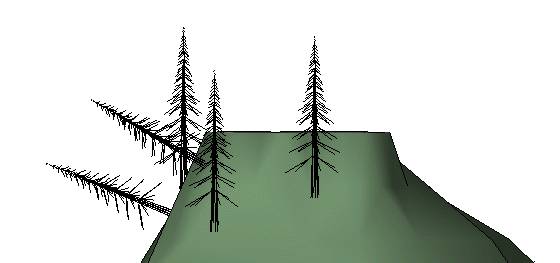

    垂直族和非垂直族的示例;三棵树设置为“总是垂直”,两棵树未设置为“总是垂直”。

    垂直热水器的示例

设置族的“总是垂直”参数

  1. 在族编辑器中,单击“创建”选项卡 “属性”面板 (族类别和族参数)。

  2. 在“族类别和族参数”对话框的“族参数”下,选择“总是垂直”。

  3. 单击“确定”。

通过以上步骤,你学会了么如何Revit如何创建垂直的族了吗?
