Revit族样板的分类分别是哪些?Revit“族样板”“族类别”“族类型”有啥关系?

    Autodeskrevit中的所有图元都是基于族的。“族”是Revit中使用的一个功能强大的概念,有助于您更轻松地管理数据和进行修改。每个族图元能够在其内定义多种类型,根据族创建者的设计,每种类型可以具有不同的尺寸、形状、材质设置或其他参数变量。

    学习和使用Revit,建族是一个绕不过去的门槛。我们不仅需要做形体准确的族,还需要利用参数做自动化、可复用的族。一定程度上,Revit族是制约我国BIM发展的一大瓶颈。需要说明一下,这并是说“BIM就是Revit”。具体的应该表述为:Revit族是制约我国运用Autodesk系列BIM系统方案实施BIM的一大瓶颈。

    因此,近期收到很多小伙伴咨询建族的基本流程,在这里小编分享一下我们对建族流程的一些探索。

    1、策划

    明确族的用途及重点族参数。重点控制参数有哪些?材质、标注尺寸、明细表需要出现哪些字段等;是否需要考虑二维(平面、立面)在不同精度下的表达方式;是否考虑后期出详图等等;总之,族除了方便载入项目建模之外,还要充分考虑建模之后要用到哪些信息,为后期BIM应用提供信息接口。

    如果创建系统的企业族库,需要统一参数命名标准、共享参数列表及材质信息,建议在系统提供的族样板文件的基础上,补充完善企业通用的族样板文件。

    族形体创建的精细程度,是否采用嵌套族,是否共享等。

    总之,建族要充分结合后期模型应用,统筹策划。

    2、族样板选择。

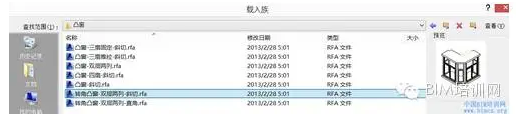

    新建族,Revit提供了大量的族样板文件,文件位置在这里:

    需要选择合适的族样板文件。族样板文件根据族载入项目中放置的特性,这里的族是指具有具体形体的族,不含注释族等二维族。基本上可以分为如下几种,

    PS:BIMbox在讲该部分内容的时候,就基于线的族样板讲的有点问题,相关勘误已经私信给BIMbox小编。

    3、进入族新建界面,新建族

    通常情况下,遵循如下流程。有时也可以将设置参数放在创建形体前面,先测试验证参数驱动参照平面情况,然后创建形体再和参照平面锁定,再族内测试,载入项目测试!比如低于2019版本的可见性参数,只有在项目中进行测试。2019版本之后,在族内就可以预览测试可见性参数了。

    说到这里,大家可能对族样板和族类别没有太多的概念,我想通过一个简单的事例阐述一下小编对它们的理解。




Revit中如何绘制带坡度管道?

激活管道绘制命令出现绘制管道上下文菜单,可以根据需要设置管道坡度值,是向上坡度还是向下坡度,其中两个命令非常有用,一个是继承高程,一个是忽略坡度以连接。在Revit建模中尝尝碰到一些带有坡度的管道,比如给排水专业中的雨水管、重力污水管或者空调的冷凝水管,利用好这两个工具,会给坡度管道绘制带来很大便利,比如我们要绘制如下样式的一段重力排水管。

激活管道绘制工具,快捷键PI,选择向上的坡度,设置坡度值为3.500%,绘制横向干管,以为该段干管带有一定的坡度值,所以它各个位置的偏移量是不一样的,在绘制支管的时候,激活继承高程属性,在官道上点选绘制起点,同样选择向上的坡度,该支管就自动以点选的那点的高程为其偏移量。




Revit安装错误1311?Revit安装时出现安装错误1311怎么办?

Revit安装错误1311?Revit安装时出现安装错误1311怎么办?

如图

原因1

安装包解压时被破坏

解决方案

检查安装包MD5是否相符,确认安装包没问题之后重新解压。

原因2

因设置问题导致没有更改系统文件的权限。

解决方法

打开我的电脑,安装路径找到【C:MSOCache】中的【All Users】文件夹,找到之后再文件夹上右键选择获取管理员权限。





BIM和Revit存在什么关系?你都了解吗?

想必在接触过Revit软件的朋友,都对其有一定的理解,但是也有对BIM技术存在一定误区,那么BIM技术和Revit存在什么关系?

Revit是BIM设计模型中的三维设计软件工具,BIM范畴更广,仅软件就有几十种,并且,软件只是BIM的工具。BIM的内涵和外延要大得多,它不只是指软件,它是一种技术,一种方法,一种理念,一种模式,一种平台,是过程,BIM是个系统工程。BIM概念给了我们灵感,我们除旧布新,我们发现它可以承载更多的内容,做更多的事,因而对BIM应用进一步扩展延伸,把它等同于类似当初推广“项目管理”那场“革命”,使传统的设计方式建造方式运维方式管理方式发生根本性变化,让设计施工运维管理全部纳入、移植和整合到共同的建筑信息模型上。

匈牙利Graphisoft公司的ArchiCAD要比Revit悠久的多,Revit是Autodesk在2002年才收购回来的,ArchiCAD从20多年前就致力于三维建筑设计,现在逐渐式微和边缘化, Revit大概从6.0版开始为越来越多的人所熟知,用户量大增,成为设计师好帮手,它后来居上,大有取代ArchiCAD之势。

Revit软件架构异常复杂。如体量转化为模型、支持多窗口、参数化、即时运算等。

下面我们分析一下Revit在建模方面的创新和优势:①、建模自由,可使用拉伸、旋转、放样、布尔等多种手段进行建模,可解决不规则曲面建模,异型建筑的定位、结构布梁等非常容易。②、部分引入sketchup的推拉方式,操作方便。③、建出来的体量,不管是直面曲面,都可以直接拾取变成墙体、幕墙或屋顶。④、体量模型直接设楼层高度,直接得出平面。这个功能也可以扩展到导入的其他3D模型。⑤、三维模型图能生成平面图立面图和剖面图(这5条引自木吉它的低语的评论)。总结以上五点概括为可以直接出施工图和效果图,甚至还能统计工程量,大幅度提升设计效率,提高设计企业和设计师的竞争力。此外,Revit支持弧梁,支持倾斜的板,做坡道也相当的方便。




Revit如何设置材质?如何用revit创建斑点材质

    在进行项目建模时

    我们可能遇到各种各样的外观样式

    例如红白相间的防护栏杆

    本期,我们主要讲述

    如何创建斑点样式的材质

    1.打开管理选项卡下材质,新建一个材质。

    2.右击重命名为“橙色斑点”,并切换到外观选项卡。

    3.勾选剪切,并点击后面小按钮,将其改为渐变。

    4.将渐变类型改为径向,并通过单击渐变条添加节点,通过“位置”改变节点位置,根据节点顺序选择节点更改颜色。

    5.通过位置可以更改原点的位置以及角度,通过比例可以更改斑点的疏密程度。

    6.最后更改外观的颜色,从而生成不同颜色的斑点。

    7.在revit中还有不同的渐变方式,例如线性不对称、长方体、对角线、螺旋、扇叶、格子等不同的方式,大家可自行尝试。




revit斜柱怎么建立?Revit中项目里面遇到斜柱怎么办? ——几个简单的步骤教你把直柱掰成弯柱

    文章来源:

    【第107期,文/梁嘉鸿】

    各位小伙伴们,欢迎又来到了周五啦。又是林院长的每日一技,感谢大家一如既往对我们每日一剂的支持哈。哈哈哈~~!

言归正传,这一次啊,我们要做的是斜柱,小声点,是斜柱。一般我们看到项目都是中规中矩的垂直柱子,没意思啊。哼,那么今天我们就来搞点花样–斜柱。

首先,我们在两个标高处建立两根柱子,这里仅仅举例,大家要掌握方法哟。

    好了,我们建立了两根柱子。那么接下来就好办了,看好,看好,别眨眼,可能会瞎。(害羞ing)

第二步,选择需要变斜的柱子。(第二步简单吧?)

    第三步,偏移好柱子的位置,然后再属性栏按红色显示的位置改“柱样式”-“倾斜-角度***”,底部样式–顶部样式,都要改水平。

    最后一步,手动拖拽柱底的那个点,到柱心。

    最后完成啦,是不是很简单啦,柱子弯了。




为什么别人的Revit那么流畅?如何解决Revit卡顿现象?

文章来源:牛侃BIM



在日常的项目实施过程中,我们经常会感觉到Revit运行越来越慢。当然,和我们经常吐槽的软件本身有一定的关系,除此之外,根据我这些年的经验总结,规避掉以下问题可大幅度缓解Revit卡顿的问题。

01禁用结构分析选项

我们在做结构模型时,如果构件多的时候会发现,模型修改或者新增构件时会出现卡顿,此时我们需要在项目中的管理选项卡下面的结构设置,取消勾选所有的分析选项,如下图所示。

另外,我们可以将所有的结构构件属性中的结构分析取消勾选。

我们可以通过框选过滤的办法选择中所有的结构构件,取消勾选结构分析,当然我们可以结合Dynamo快速取消勾选,将此功能做成一个现成的按钮。

02合理安装Revit插件

安装太多的Revit插件,不仅会造成插件之间的冲突导致某些功能失效,还会造成卡顿现象的发生,这里给大家的建议是:尽量少装插件,学会合理管理安装的插件(顺便说一下,笔者认为好的插件是那种精简小巧的),别给Revit太大压力哈哈

03喷淋管线带来的卡顿

在机电项目建模时候,我们会发现如果将喷淋管线及喷头全部建出来的时候,会有卡顿延迟的情况发生,究其原因是Revit会在我们建模的过程中同时进行计算,当喷头太多时,计算时间变长,出现卡顿,暖通专业有门流体力学的课程,涉及到管道流量和压降,我们打开Revit的机械设置,如下:

Revit按照整个公式计算,所以Revit可以用来水力计算,有一定的依据可循:

我们的解决办法是设置是系统分割和使用过滤器(过滤器的办法不在本文体现):

将管线打断,之后框选所有管道,点击分割系统,使其变成多个系统。

总结:建模需要提前规划好,在交付之前可以不把主干管连接。

04关闭隐藏的窗口

当Revit重新生成模型时,他会在每个打开的视图中执行此操作,使用关闭非活动视图命令来关闭不使用的视图窗口。

05压缩Revit项目文件

我们使用另存为Revit文件的方式,在选项框中勾选压缩文件。

06合理导入CAD参照图纸

如果情况允许,多使用链接CAD,如果必须使用导入的方式,请在导入前处理好图纸,并勾选仅在当前视图。

07慎重使用约束锁定

构件之间的约束关系会使Revit运行变卡,项目文件中构件增多时,构件直接的锁定约束等关系会变多,当模型修改时,计算机会重新计算,导致软件运行变慢,甚至有卡顿现象出现。问问最早那些使用全局参数锁定约束做模块化的人,卡不卡。

08避免过度建模

在实际项目实施过程中,我们往往会在项目中载入许多可载入族,我们要在模型视觉感受上和运行流畅度上做合理的取舍,如果单个族面数太多或者族文件的太大,都会拖慢速度,毕竟Revit真不适合把模型细节表达的很到位。如果你真是要做特别精细化的模型,我建议换个软件(确实有人使用Revit做个幕墙模型十几个G)

在实际项目实施过程中,我们往往会在项目中载入许多可载入族,我们要在模型视觉感受上和运行流畅度上做合理的取舍,如果单个族面数太多或者族文件的太大,都会拖慢速度,毕竟Revit真不适合把模型细节表达的很到位。如果你真是要做特别精细化的模型,我建议换个软件(确实有人使用Revit做个幕墙模型十几个G)

09合理使用链接模型

如果项目非常大,最好将项目分成很多部分,对于一些超高层建筑,甚至会选择每一层都是一个单独的文件,合理使用链接模型,可以有效提升Revit运行速度。

10使用三维剖面框

在三维视图下,使用剖面框,减少Revit处理可见图元的数量。

11合理规划视图显示类别

在工作视图中,可以关闭不需要显示的类别,会减少Revit处理视图的时间,当然可以创建合理的视图模板,会更加方便。

12换电脑

不得不说Revit是个对电脑要求较高的软件,优先检查内存大小及CPU型号,至于电脑怎么配本文不做赘述,四个字,越贵越好。或者可以选择换个老板…

那么问题来了,你们是如何解决卡顿的?




revit空心放样剪切不了实体怎么办?关于Revit在相同路径下利用放样曲线创建空心形状剪切实心形状

    来源丨益埃毕教育

    在Revit软件中,样条曲线作为绘制工具之一,在很多时候是会使用到的。那么怎么在相同路径下利用放样曲线创建空心形状剪切实心形状?下面进行详细讲解。

    01、选择公制常规模型族样板新建族,点击放样命令,在绘制路径时,选择样条曲线进行绘制,绘制如图所示路径。

    02、绘制完路径草图,在未点击完成编辑模式的情况下,选中路径,点击“修改”上下文选项卡下,“剪贴板”面板中的“复制到剪贴板”命令,如图所示。

    03、复制完成之后,点击“完成编辑模式”命令,接下来以圆形为例,绘制一个圆形轮廓,完成放样之后,创建形状如图所示。

    04、接下来选择空心放样命令,在绘制路径时,点击剪贴板中的“从剪贴板粘贴”命令,如图所示。

    将原有路径粘贴至同一位置,如图所示。

    05、接下来,在绘制轮廓时,绘制比原来小的圆形,点击完成放样编辑,形状如图所示。

    意义:在创建族的过程中,会遇到路径或者草图不方便复制的情况,通过学习上述文章,可以了解到,在绘制草图过程中,合理利用剪贴板复制命令,将路径复制下来,方便后期使用到。掌握这个技巧,可以很方便的创建出具有相同路径或者草图的模型。
















revit建筑模型创建中怎样实现参数化?BIM参数化概念下的逻辑线

    文章来源:Building可视库

    近几年大数据、人工智能、VR、参数化等新技术不断涌现,Revit、Rhino、ArchiCAD、CATIA等软件的功能不断丰富,外部的程序接口也越来越成熟,相应的,在城市化进程中的现代建筑结构设计要求不断提高,建筑师和工程师需要更加智能、方便的工具才能更好的设计与优化建筑模型,实现持续优化设计。

    对应的,假如给建筑模型赋予易于修改的柔性,工作者的效率会大大提升,可以留给他们更多的时间和精力去思考与创造。

    参数化设计方法就是将模型中的定量信息变量化,使之成为任意调整的参数。对于变量化参数赋予不同数值,就可得到不同大小和形状的零件模型。尤其是在数据收集等平台越发完善的互联网时代,参数化已经成为了时代发展的一大趋势,如:BIM参数化被称为建筑设计的第二次革命。

    在城市景观规划等设计中GIS作为主要的数据分析软件,已经获得了设计师的认可。RHINO+GH,采用类似GIS的开源数据分析的结果与GIS相当,可视化效果也相当棒,也是国内外设计师必备的设计建模分析软件,它的逻辑思维更强,数据来源更准确,分析结果更加合理。

    这里着重聊一聊Revit软件在参数化概念下的的逻辑线。

    首先,我们得了解Revit可以很好的表达设计。作为一款三维信息参数化软件,它集成了多个专业系统,功能齐全,是BIM概念下的重要软件平台。

    我们知道,CAD的设计元素是基于点线面三种表达方式,而Revit的基本对象是Revit图元。图元是包含数据模型(如:几何信息与数据)与行为模型,(如:过程中的变更管理)的复合结构。

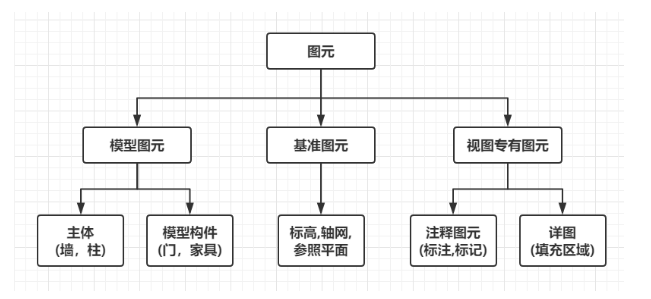

    从类型上来说,图元主要有三种:模型图元,基准图元,视图专有图元

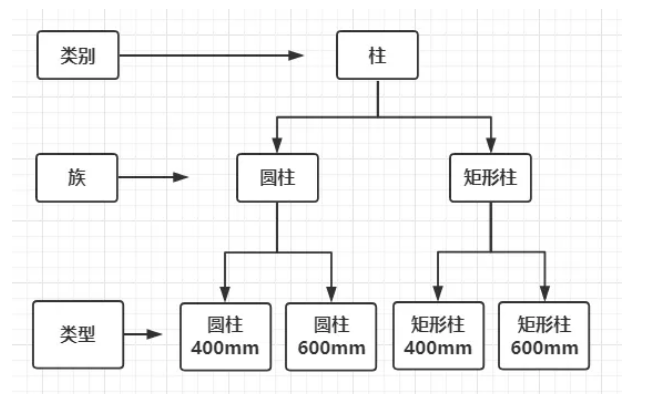

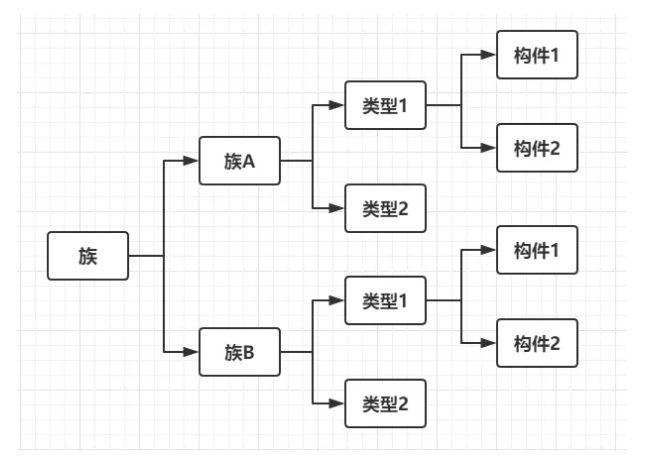

    对于单一图元来说,Revit是按照类别、族、类型和实例对图元进划分的。

    类别:描述不同的建筑构件,如柱,墙,楼板等。

    族:是类别中具有相同参数(属性)定义的图元,以柱这个类别来说,圆柱和矩形柱就是他的两个族类别。

    类型:是特定尺寸的族或是样式,如半径为400mm和600mm的圆柱就是两种圆柱类型。

    实例:是放置在项目中的的具体图元。

    这里值得注意的是,Revit中图元都是以构件的形式出现,构件模型的建立速度是决定整个建模效率的关键,而构件都是基于族图元的,每个族图元能够在其内定义多种类型,根据族创建者的设计,每种类型可以具有不同的尺寸、形状、材质设置或其他参数变量。

    这样做的最大优点就是各类族可以提前设计好参数,方便重复利用,提高工作效率。当然,单个参数化设计的族只是Revit里面的冰山一角。

    族类型(系统族,标准构件族,内建族)、族参数(固定参数,类型参数,实例参数)和特殊的一类族(体量)在这里暂时不提及,后期进行单独解读。

    另外,体量的应用点特别强大,有兴趣的可联系交流。

    在这里介绍初步学习Revit软件的几个重要点:

    Tip1:轴线、标高、参照平面等设计基本辅助线的创建。

    Tip2:3D模型构件的创建。

    Tip3:二维详图线、各种填充图案的创建。

    Tip4:各种类型的标注、标记的创建。

    Tip5:对每个视图显示的设置。

    Tip6:对每个二维、三维物体的线性或材质设置。

    Tip7:各专业协同之间的处理方式。

    Tip8:与其他软件交互的功能。

    Tip9:导出、打印设置等出图方法。

    最后,做个小总结。参数化设计本质上为逻辑建模,逻辑建模就是把建模过程中的三个因素分解开来:(参量)——(关系)——(模型)。如“两点相连成一条直线”这句话本身有一个逻辑在里面:两个有距离的坐标点(参量),互相连结(关系),形成一条直线(结果),而参量与关系都可以随时改变:当坐标点发生位移时,直线的长度、位置随之改变。这也是Revit软件最基本的逻辑线。
















Revit工作集是什么意思?Revit工作集怎么用?

Revit文件共享的核心就是中心文件。中心文件的建立涉及另外一个概念——工作集(Worksets)。工作集可理解为同一属性元素的集合,即对项目文件中模型构件进行逻辑上的对象编组,在同一时间只能有一名用户对该组进行编辑。工作集通常与具体的职责范围相对应,如不同建筑设计专业(外形、框架、室内、天花等)或物理特征(主体、翼楼、出租部分等)。设计人员可占用一个工作集独立工作,也可以根据其他项目人员所做的变更来更新工作集。完成自己的工作后,将工作集退回中心文件,取消对工作集的控制。

如若同一工作集中存在共享部分,则可应用Revit的动态编辑功能,使多个项目人员在同一个工作集中工作。所谓动态编辑,完全由Revit系统自身实现。比如:如果一个项目人员的工作可能导致某个构件发生变化,Revit首先会检查是否有其他用户正在编辑该构件,如果该构件“无人占用”,Revit将自动把它分配给该用户,这时候其他用户无法编辑该构件。如果该构件已经分配给其他人,Revit会给这个用户发送一条信息,询问其能否让第一个用户借用此构件,以便进行修改。如果可以,Revit会将构件的所有权重新分配给请求方;如果不可以,Revit会拒绝这个请求,并发送信息将情况告诉第一个用户。工作集限制了多个项目人员改变一个构件的可能,给多个本地文件同时运行提供了方便;动态编辑又使同一工作集中的工作共享成为了可能。当然,工作集的好处不止于此,它还可以辅助可见性控制、模型权限控制等功能。虽然工作集好处多多,但如果设置混乱,工作大量交叉,则项目人员需要不停地“借用图元和请求编辑”,会极大地影响工作效率。



工作集的设置需要在项目启动前就经项目成员讨论决定。设置原则取决于项目规模,并且根据不同的项目类型、启动时机、参与人数,工作集的划分也不尽相同。以下是一些划分工作集的基本原则以供参考。



建立工作集后的项目文件在第一次存储时会默认为中心文件,放在服务器上的正确位置供其他项目组人员使用。

——节选自《BIM设计软件与制图——基于Revit的制图实践》李一叶 著

仅供学习交流 版权归作者与出版社所有

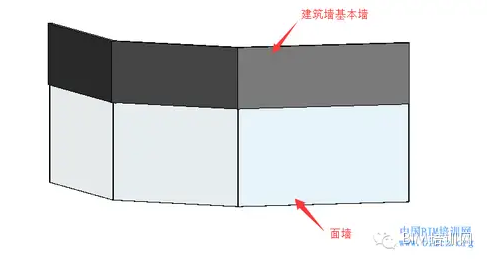

Revit中如何在曲面墙上绘制部分幕墙?

Revit中如何在曲面墙上绘制部分幕墙?下面就为大家分析一下。

BIM在设计阶段的应用已逐渐成为趋势,作为BIM设计模型的后价值之一,BIM在造价领域的应用逐渐受到建设方的关注。过去,我们常常采用Revit辅助算量,通过Revit本身具备的明细表功能,把模型构件按各种属性信息进行筛选、汇总,排列表达出来。Revit中当幕墙绘制在弧形墙体上时,不会像直面墙一样,可以利用嵌入在墙上绘制部分的幕墙,可以任意控制幕墙的大小。

  当你遇到这种问题该如何利用小技巧解决呢?接下来小编教你们绘制一个弧形墙上的部分幕墙。

  我们先通过利用起点终点半径弧工具绘制一个弧形的幕墙,打开属性面板,将网格设置布局设置成固定距离。

  再利用tab键选中幕墙网格,通过属性面板下拉,可以找到一个实体的替换,我们可以根据自己的需要选中要改成实体的网格,只留下部分幕墙就可以啦。




revit怎么做构件外观?Revit如何查看模型中各位置构件的外观?

    在revit模型中,可查看模型中各个位置的构件,但到后期阶段的时候,内部的模型往往被高阶段的构件、墙体或其他的遮档,无法看到内部的构件。这时可以使用Revit中的可见性图形替换功能,将低阶层的构件、不重要的信息隐藏、透明化,直接显示需要查看的模型。

    Revit可见性/图形替换作用

另外,Revit可见性/图形替换也可以用于创建特定用途的视图,如:

◆家具布局——在照明天花板平面上显示半色调家具

◆喷涂布局——在半色调天花板平面上突出显示喷涂

◆家具平面——在半色调楼层平面上显示家具及关联符号,包括房间名称和编号

◆设备平面——类似于标准厨房布局

◆防火平面——在半色调楼层平面上显示一小时、两小时及其他防火等级的防火墙,以便区别防火等级。

◆修复工作——显示一栋建筑中要对其考察历史修复工作的现有材质的时期。可分别以宽线1、宽线2、宽线3显示。

Revit可见性图形替换功能如此好用,赶快来学习一下吧。以下是操作及示例。

    1、点击属性栏目中的“可见性/图形替换”

在revit中选择“修改”——可见性/图形替换——编辑——过滤器列表——全部显示中选择一类。

    2、点击勾选框可更改构件的显示及显示方法

在“在此视图中显示分析模型类别”前打勾。以“电缆桥架”为例,控制他的显示。

    1)过滤器列表有5类模型,建筑、结构、机械、电气、管道,在列表中选择“电气”,点击电缆桥架,控制他的显示。

2)点击“注释类别”,此为模型附加的尺寸信息

3)点击对象样式,可更改类别的颜色与图案等。注释类别——注释对象——MEP预制保护层标记——更改颜色。

4)分析模型类别为结构方面,一般不显示。

    3、点击导入的类别,控制显示可以方便查看模型

导入的类别——勾选在族中导入。点击导入的类别,此为绘制模型中导入的图纸,控制显示可以方便查看模型。

    4、点击过滤器,此为后期视图模型精确显示做贡献

例如:点击添加家用热水,确定后控制他的可见性。

操作步骤:过滤器——添加——基于规则的过滤器——家用热水——确定——勾选可见性——应用,可通过勾选或去掉勾选来控制他的可见性。

    以上是revit可见性/图形替换功能的操作指导,你学会了吗?

来源:深圳BIM联盟




Revit墙洞口怎么开?Revit如何给墙挖非穿透性的洞?

    Revit小技巧

    Revit在墙中挖出非穿透的洞

Revit自带的洞口命令都是穿透性的,“面洞口”、“竖井洞口”、“墙洞口”、“垂直洞口”等,只要碰到楼板、墙等,就会形成穿透性的洞口。那怎么在不重新建族的情况下画出非穿透的洞呢?

对了,可能好多小伙伴已经想到了——“内建模型”。

1、点击构件,内建模型,选择空心拉伸,如图:

    2、要在完成模型前选择剪切要不然会提示错误如图:

    以上方法同样适合给楼板等开不穿透的洞。

在建模过程中,Revit软件中自带的命令,会有一定的局限性,那么可以通过构件和内建模型的相互搭配使用,合理运用内建模型,也可以起到相应的作用,并且可以自控。






Revit建模中很多图元的定位如何依靠标高来进行?

标高在REVIT建模中有着非常重要的作用,REVIT建模中很多图元的定位都需要依靠标高来进行,因此建立一套精确详细的标高会使后面的建模过程方便很多。标高绘制最好在轴网绘制之后进行,因为先画过轴网的话,绘制标高的时候会在里面图上显示轴网的位置,在绘制标高的时候能够有所参照。

1. 在左侧的REVIT项目浏览器中,打开“南立面”视图

2. “常用”选项卡→“基准”面板→“标高”

3.将鼠标移动至标高线左侧端点,直至出现竖向虚线捕捉线,输入需要偏移于该标高线的高度,这里这条标高线为±0.000,输入偏移数量为“5400”,回车

4.向右移动鼠标,将标高线拉至需要的位置,这里我们拉至第六条轴网线的旁边

5.按照以上方法,画出剩余的标高线,结果如下

轴网的绘制工作便完成了,下面进行 标高的相关设置:

1.改变标高名称,在标高比较多比较复杂的时候,需要建立完善的标高名称,以便以后建模过程的使用,本实例中建筑由两部分组成,两部分分别用L1和L2来表示。

点击

2.点选标高为5400的标高线→单击右端的文字“标高3”,出现文字输入口→输入“L1-1”,这里代表L1部分的第一层→回车键

3.按照以上方法修改所有标高的名称,最终结果如下

4.改变标高编号位置,这里两个标高靠的太近,为了看清楚,可以改变标高编号的位置,方法和改变轴网编号位置相同,最终结果如下:




Revit如何应用工作集创建中心文件?

1.新建项目;

2.在视图区域任意绘制轴网,

3.在协作选项卡下,点击“工作集”

重命名工作集,如:轴网。这样就创建了只有轴网的文件;

4.如果需要继续创建新的内容在弹出工作集对话框,新建工作集;

6.网络路径保存完毕,再“另存为”文件到本机除C盘外的其中一个盘中,文件名自定义(第二次保存);

7.另存为过程需要勾选“选项”按钮的“作为中心文件存在”,这样才能保证创建的是中心文件。

8.本机保存完毕,在“工作集”中把非本机用户权限由“是”改为“否”,其他协作人员将不能对该工作集进行编辑,当改为“是”并在“所有者”或“借用者”授权其他用户名称,该用户便可对此工作集进行编辑操作;

9.再点击“中心文件”按钮保存,工作集中心文件便创建成功。

10.用户修改文件后,先“保存”到本机,再“保存中心文件”,点击“立即同步”即可把自己的创建同步到中心文件。

注意:

(2)建筑与结构两专业可以通过工作集协同工作,因为模板一致。但是机电与建筑/结构一般不通过工作集协同,而是通过连接“Revit”文件进行协同工作,因为他们模板不一致,刷新时通过重新载入“Revit”文件即可。机电内部的水暖电三专业可以通过工作集协同,因为模板一致。




关于在Revit中管道顶对齐的画法


revit如何放置支吊架?综合支吊架应用全流程解析

    文章来源:广筑BIM咨询

    一、应用价值

    普通安装方式支吊架凌乱分散,交叉较多,采用综合支吊架施工,将排布整齐有序的综合支吊架取代传统支吊架形式,不仅减少了支吊架的数量,而且使管线走线更清晰,明朗,观感、质量均大大提高。在满足各种管线布置的前提下,有效地控制整体占用空间。

    支吊架相对于传统支吊架强度更高,做法更安全可靠,不仅节约了成本,减少了建材用量,还对现场加工的噪音和固体废弃物污染有显著改善。

    二、关键因素

    2.1、人员能力要求

    1.专业知识:熟悉支吊架布置规范、现场施工流程

    2.熟练运用REVIT、MagiCAD支吊架插件

    2.2、需要用到哪些软件

    Revit、MagiCAD支吊架插件

    2.3、现场人员组织

    现场工程部、设计院设计师

    三、实施方法

    3.1、结合现场(需求)深化

    1、明确设计及规范要求,结合现场熟悉图纸

    2、了解客户需求及项目重点:

    ①施工组织设计(各专业是否分包及施工顺序);

    ②支吊架用什么类型,是否需要考虑抗震支吊架;

    ③采暖支吊架是否有特殊需求(采暖管道一般单独布置);

    ④支吊架布置范围(车道、车位、主楼走廊等);

    ⑤了解客户(现场)支吊架布置间距需求。

    3、需要输出成果:

    ①综合支吊架模型;

    ②综合支吊架计算书;

    ③总平面布置图、支吊架类型大样图。

    (模型现场与图纸)

    3.2、模型精度要求

    1、土建模型:

    和蓝图、现场一致的土建建筑、结构模型(模型中要区分建筑、结构墙)。

    2、机电模型:

    优化后综合管线模型

    管综模型需要考虑的因素如下:

    ①管综排布时考虑支吊架布置,单专业支吊架、综合支吊架、抗震支吊架安装空间;

    ②采暖管道单独布置,尽量不要和其他管线上下排布;

    ③采暖管道保温层添加;

    ④考虑支吊架底部横杆厚度(特别采暖管道大型支吊架);

    ⑤管道材质确认。

    3.3、综合支吊架方案设计

    3.3.1总体思路(考虑因素):

    1、给水与消火栓管、喷淋管共架;采暖管道单独布置支吊架;成排强弱电桥架共用支吊架;风管单独布置支吊架;

    2、生根情况不允许的情况下,考虑风管,水管,桥架共用支架;支架间距根据管线和梁的跨距综合考虑;综合支吊架优先生根在侧梁上,没有条件时生根到板、结构墙、柱上;

    3、支吊架立柱或吊杆距离管线的净距为50mm,情况不允许时,适当缩小净距;

    4、共架的管道底标高对齐;对于变径的管线,需要现场在支架横担上增加垫块或偏心大小头;

    5、综合支吊架采用双面焊;焊缝高度不得小于被焊件最小厚度;

    6、风管、桥架弯头、大于630mm阀门添加单独吊架;水管弯头处两侧添加吊架;

    7、为方便现场材料选型,尽可能吊架型号统一。

    3.3.2方案制定与确认:

    方案一:

    1、桥架和风管共用支架,间距为3m;给排水消防管共用支架,支架间距5m,小于DN65的管道及桥架中间单独增加支吊架;

    方案二:

    1、高压和公共桥架共架,间距1.5m;采暖管道单独做支吊架,间距5m;消火栓管道和风管共架,间距5m,风管中间单独增加支吊架;

    设计对该支吊架布置进行审核;形成审核意见;并根据审核意见进行综合支吊架布置。

    3.4、支吊架布置

    1、管线重量统计

    ①统计每个尺寸下风管的壁厚、材质。

    ②统计每个尺寸下桥架电缆重量(可参考)。

    2、支吊架布置

    ①根据支吊架方案,确认支吊架间距;

    ②制作剖面视图,在剖面视图中利用插件布置支吊架选项,框选需布置的管线;

    ③根据项目需求选择通用支吊架或成品厂家支吊架;

    ④看管道排布选择单层支吊架、多层支吊架、多杆、单杆支吊架等;

    ⑤根据大样图调整支吊架与管线间距、横杆、吊杆型号、生根面、安装点等参数;

    ⑥如支吊架单次无法生成横杆、立柱可利用综合支吊架选项,在原支吊架基础上布置。

    3、支吊架校核

    ①每种类型支吊架布置三个时,取中间支吊架进行校核;

    ②校核时对应输入风管壁厚、材质;桥架、电缆重量等信息参数(管道自动拾取管道材质);

    ③软件自动校核支吊架的拉弯强度、抗剪强度、局部承压、折减应力、平面稳定等因素是否满足;

    ④校核不满足时适当加大支吊架型号;

    ⑤根据项目需求,考虑是否需加大支吊架型号;

    ⑥导出支吊架计算书;

    (现场施工前需设计院甲方相关人员审核认可后方可施工)

    (支吊架布置效果)

    3.5、支吊架出图

    平面图纸:编制支吊架编号,支吊架定位标注。

    剖面图纸:支吊架型号、标高、横担长度、立柱(吊杆)长度、承担的管线、管线间距、编号、数量等信息。

    3.6、支吊架材料准备及加工制作

    现场根据剖面图参数下料,加工;加工后核查是否照图施工。

    3.7、支吊架安装

    按照支吊架平面布置图,现场精确定位,安装。
















revit明细表如何导成excel?REVIT教程之EXCEL快速汇总统计门窗数量

今天的Revit教程是个均和教程,怎么这么说呢,是因为这个教程也要用到EXCEL,是用EXCEL快速汇总统计revit门窗数量。在REVIT当中,按楼层统计的表现形式是竖向的,而我们需要按在表格当中横向显示。安装好EXCEL软件后,我们就一起开启今天的教程吧。如下图,这就是我们完成以后需要达到的效果:

    先在REVIT当中创建门或窗的明细表,不用求和,且列举每个实例,如下图

    打开我们的EXCEL

    然后把生成出来的明细表导出,用EXCEL打开,删除不必要的字段,如下图

    这里,我们要用到EXCEL的数据透视表

首先,我们要选中所有数据,然后选择【插入】里的数据透视表

    然后在弹出的对话框中,选择新建表或者现在表的某个位置

    这样就创建了一个数据透视表,我们只需要把需要统计的数据字段拖放到对应的区域即可,如下图。

    这样,我们的门表的统计数据就形成了,是不是相当快呢?

    当然,如果你在EXCEL原始数据当中,把窗的明细数据按照门的数据字段一起导出,并在EXCEL添加上去,然后再用数据透视表,这样就可以把门窗统计合在一个表里生成。




Revit MEP 预制零件使用技巧(3)支吊架

【原文来源:Naivemep 管综易】

在Revit中预制零件除了可以解决预制管段和管件的拆分设计问题外,还有一个非常实用的作用,那就是解决支吊架的自动创建问题。

另外支吊架的尺寸和长度都是可以自适应的,而且可以自动延伸至结构底部。

Revit预制零件的载入、管段的拆分在之前的章节中已经介绍过了《Revit MEP预制零件技巧(1)——预制零件载入》、《Revit MEP预制零件技巧(2)——预制管段拆分》

本节我们介绍一下支吊架的创建和设置的技巧:

1.创建支吊架:

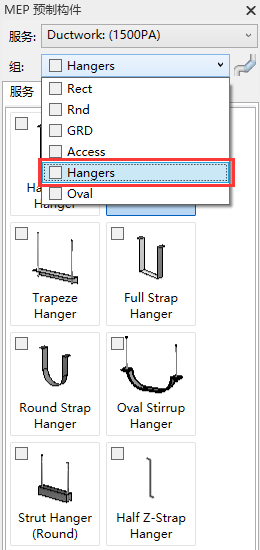

在MEP预制构件窗口中,将族选项设为“Hangers”

选择需要的支吊架类型,在相应的风管或管道上点击创建即可

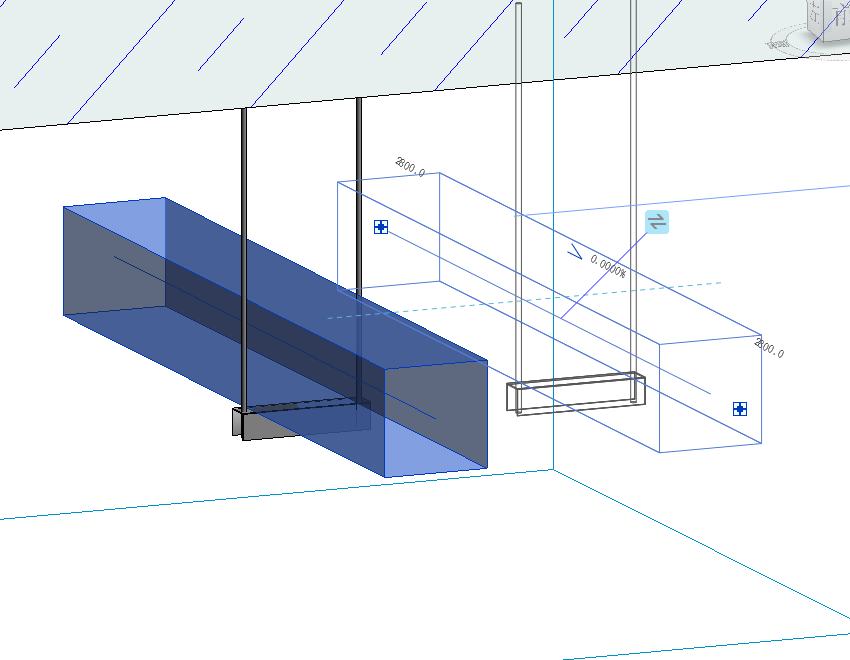

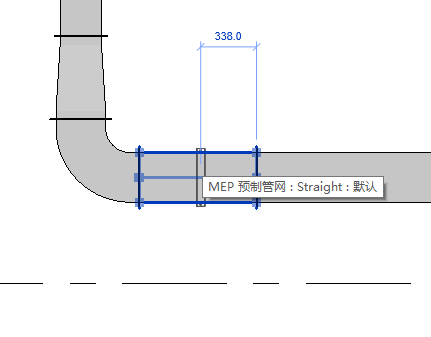

2.支吊架尺寸的自适应:

所有的预制支吊架都是支持尺寸自适应的

但必须先将管道转化为MEP预制管网,普通的MEP管线是不会自适应的

会根据风管或管道的宽度调节自身长度

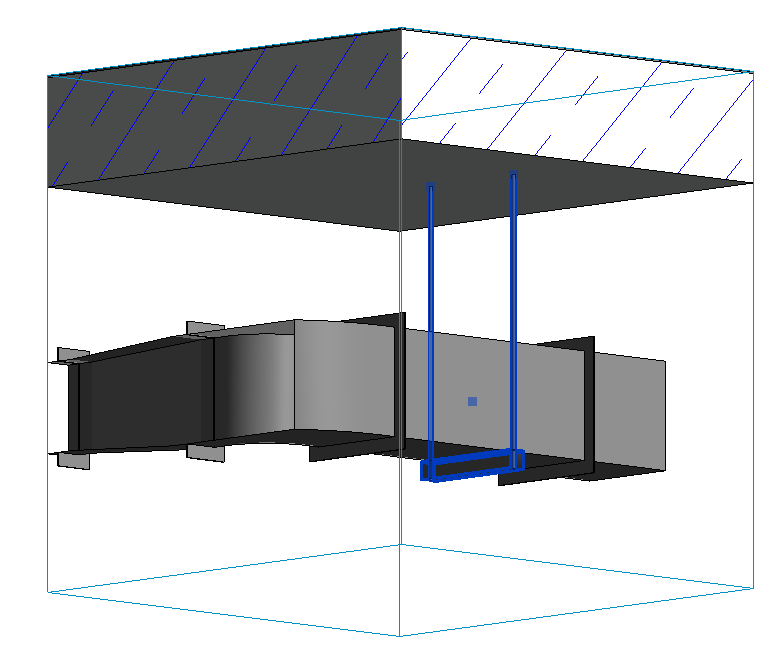

更为方便的是还可以附着到结构底部,包括:楼板、梁和屋顶

即使移动管道,这些关系依然也会被保留

3.支吊架的尺寸调整

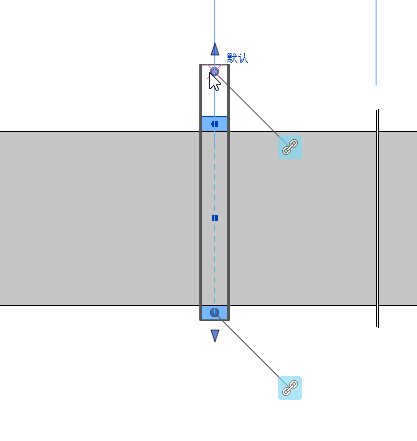

在视图中选中支架可以通过几个控件调整支架的尺寸参数

包括:吊杆之间的距离、横担的长度、支架的方向等等

另外2个链接图标还可以独立控制单个吊杆与结构的依附关系

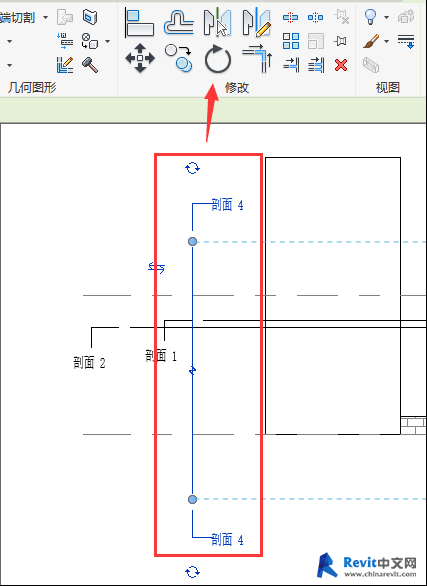

Revit中剖面范围有哪些操作?关于Revit中剖面范围的应用

在使用制作项目过程中,很多细节部位比较复杂,例如调管综过程中在平面或者立面不能直接进行操作,这时可以通过创建相对应位置的剖面来进行操作。

简单的创建剖面即在平面视图或者立面视图使用剖面命令绘制即可,并会在项目浏览器中生成相对应的视图,如图所示。

立面视图也是一样的操作,需要注意的是,立面视图只能绘制竖向的剖面,若想在立面视图绘制横向的剖面,则需要对他进行旋转一定角度,如图所示。

若遇到不在同一条线的构件,一般情况需要绘制多个剖面,导致整个视图看起来错综复杂。因此Revit中有“拆分线段”的命令,可以对剖面进行编辑,选择剖面线,点击“拆分线段”命令即可(只可控制单边的视图范围),如图所示。

拆分完成后,可通过拖拽箭头来对每条边的剖面视图范围进行调整,例如一面墙不同高度设置了不同的颜色,通过调整相对应边的剖面视图范围,可以显示墙的不同的颜色,如图所示。

意义:在建模或者出图过程中,剖面的使用都是必不可少的,但过多创建剖面会使得视图看看起来很乱,所以通过使用“拆分线段”命令,尽可能减少剖面的数量,更加美观。




关于Revit链接模型的工作流的介绍

下面是使用链接模型的典型工作流。具体的实施过程可以因项目需求而异。

建立模型链接

例如,在学校项目中,为学校的每个建筑创建一个单独的项目。 在大型建筑项目中,为项目中每个单独管理的部分创建一个项目。例如,如果大型建筑有两个塔楼,则为每个塔楼创建一个单独的项目。

打开现有模型或创建新模型。需要将其他模型链接到此模型。

  • 在将模型链接到主项目时,可共享项目的坐标,以便可以正确定位该模型。




  • Revit二次开发 体量里的放样


    Revit体量的放样功能最多,而恰巧官方出版的那本经典的二次开发教程这方面的内容讲得特别少。然而,以我开发桥梁方面的插件发现,异形结构也就在体量或者自适应构建族里好解决一些,所以准备讲一下这方面的内容。

    其实,自适应构件族里的放样功能跟体量里的放样功能一样的。

    首先说一下Revit体量里的放样都有哪些api。
    1、通过轮廓和方向生成几何体
    Form NewExtrusionForm(bool isSolid, ReferenceArray profile, DB.XYZ direction);
    2、通过轮廓线生成面
    Form NewFormByCap(bool isSolid, ReferenceArray profile);
    3、通过面和向量生成体
    Form NewFormByThickenSingleSurface(bool isSolid, Form singleSurfaceForm, DB.XYZ thickenDir);
    4、通过轮廓组生成体
    Form NewLoftForm(bool isSolid, ReferenceArrayArray profiles);
    5、通过放样路径和轮廓组生成几何体
    Form NewSweptBlendForm(bool isSolid, ReferenceArray path, ReferenceArrayArray profiles);

    这里有一个难点:就是ReferenceArray比较难取得,经过发现,可以用profile.Append(modelCurve.GeometryCurve.Reference)来搞定。

    更具体的例子见:

    其中,这些api有什么用呢?其实用处很大,预应力钢束和地形的插件都可以用这些api搞定。


    如上:生成五花肉形的地形图
    如:生成预应力钢束

    其实上面两个例子的核心代码就是上面的五个api。




    BIM技巧|Revit误删文件怎么找回?方法其实很简单!

    当你花了大量的时间做好一个模型or文件,却不小心出现误删的操作,你是选择重新再做还是想方法拯救,我想大多数小伙伴都会选择后者吧。那么,怎么操作才能将误删的文件“拯救”回来呢?以下内容可以会帮到你!

    Revit文件被误删该怎么找回?

    老生常谈,一般来说被误删的文件,会先到回收站里,可以进回收站里找到相应的文件还原就可以了。

    这个大家都会。就不需要多说了。

    如果是Revit在协同模式下,即以中心文件的方式进行协同设计和建模时,Revit本地文件或中心文件被删除,但是backup文件夹还在,Revit文件还可以恢复回来。

    如何检查backup文件夹还在不在。

    从中心文件创建一个本地副本文件的时候,会和本地文件保存加一个“_backup”后缀的文件夹,如图所示。

    如果backup文件夹还在,恭喜你,小老弟,一切还有得救!

    具体操作指南如下:

    1、在不打开任何项目的情况下,直接打开Revit软件,点击选项卡【协作】,找到【管理模型】→【恢复备份】,如图所示:

    2、选择需要恢复的文件的backup文件夹的路径;

    3、会有弹窗提示,点击“是”,之后会列表显示曾经保存过的历史记录,可以选择需要的时间段的文件,点击恢复;




    Revit是什么软件?为什么Revit软件能领跑其它BIM系列软件?

    像Revit这样便捷的软件,追溯其起源也并没有多长时间。Autodesk公司在2002年正式收购了Revit软件,而Revit软件公司的前身是设立于1997年的RevitTechnology公司,由Pro/E软件公司的工程师创立。Pro/E软件公司在机械行业——特别是三维CAD领域中具有重要的地位,Revit公司也在它的启发下不断发展创造,研究出基于三维模型的建模办法,发明了一种新的参数化引擎,这种引擎适用于新兴的建筑行业,为建筑业的发展注入了一丝新鲜血液,Revit软件由此开始了它的发展与变革之路。Revit软件虽然和AutoCAD等软件看上去不太一样,甚至所使用的内部数据结构都不尽相同,但是在开发过程中,Revit软件和AutoCAD软件却可以实现跨平台的信息交流,这是Revit软件之所以能领跑BIM系列软件的原因之一,由此也可以看出Revit软件的强大之处。

    然而,上述并不是Revit软件的所有优势,和其他软件相比,Revit软件还有更多更强大的功能。

    首先是它可以将建模过程可视化,而不再局限于静态的平面之中,如此方便开发者在工程建设的每一个流程中动态监控每一个环节。同时,Revit软件中创建的立体三维可视化模型也为设计者提供了更直观的开发环境,通过将传统建模软件的信息导入Revit中,节约了时间也实现了数据之间的流转。其次,Revit软件不只有二维空间,还有三维立体空间,无论是从其他软件中导入的平面图形,或者是在Revit软件中自行创建的立体图形,都可以在该软件中得到自由的转换,开发者可以根据自己的需要来决定采用哪种环境,减少了设计中的盲区,使设计更加精细化。再者,在Revit软件建模的过程中,并不是一步定局,设计者可以根据自己的需要决定在设计的哪一步环节中添加或删减步骤,从而达到自己想要的结果,这种人性化的设定也减少了在设计过程中返工对时间的浪费。不仅如此,Revit软件中的视图可以关联在一起,设计者发现某处错误并加以修改后,不但可以修改此处错误,与之相关联的构件信息也可以在软件内部自动进行修改,避免了传统工作中一步走错步步错的复杂局面,为工程建设项目节约了大量的时间。同时,Revit软件提供了丰富的建筑构件图元,在使用过程中可以直接引用这些构件;除此,用户自定义部分也值得关注,用户可以根据自己的需要编制构件数据并且重复引用,以达到更加方便和快捷的目的。

    文:杨梦雪 汕头大学

    仅供学习交流 版权归原作者所有




    revit卫生间的画法:关于revit中如何连接卫生间蹲便器与给水、排水横管的方法

    来源丨益埃毕教育

    在卫生间的蹲便器绘制过程中,蹲便器与给水、排水横管的连接是不可少的,所以在连接蹲便器时需要注意。

    1.首先放置好蹲便器后确定蹲便器的给水口、排水口位置,如图1

        图1

        2.然后连接蹲便器的排水横管,有两种连接方式,一种是横管对齐蹲便器的排水口,直接点连接到;另一种是从横管直接画出一根横管让其对齐蹲便器排水口,点连接到,如图2

        图2

        3.蹲便器与给水横管的连接,同样需要把横管与给水口对齐,这里哦需要注意给水管需要从蹲便器的上面往下接,如图3

        图3

        4.完成效果如图4

        图4

        -END-




    revit里风机怎么找?学会Revit中风机选型掌握风机设置及安装技巧

        学会Revit中风机选型

        掌握风机设置及安装技巧

        Revit中困扰您的风机族选择问题?

        风机连接问题及风机尺寸参数如何修改、放置技巧问题?

        1.风机族选择

        风机属于“可载入族”,风机从类型上分为:离心风机、轴流风机、斜流式(混流式)风机等等,平时使用选择风机族时应该关注风机外观形式及连接的风管形式、安装方式。

        软件自带族库中风机族可以使用,如不满足需求可以自己定制风机族或者外面购买合适的风机族载入项目中使用,软件自带族如图1所示。

        图1

        2.风机尺寸修改

        混流风机,修改风机族参数中的风机半径或者直径与圆形风管管径匹配,如图2所示。

        图2

        离心式风机,修改风机族参数中的风机尺寸与矩形风管管径匹配,如图3所示。

        图3

        3.风机放置后绘制风管技巧

        (1)【系统】→【机械设备】→【属性】,选择设置的风机族完成相关信息参数设置,确定风机安装高度放置到项目中,如图4所示。

        图4

        (2)绘制风机处风管时需提前注意选择风管类型及风管系统,点击绘制风管开始绘制,如图5所示。

        图5

        4.风管绘制完成安装风机技巧

        鼠标点击风机拖拽到风管中心,风机会跟着风管颜色变化,如图6所示。

        图6

        End
















    BIM技术在常州轨道交通机电安装施工中的应用(附全部技术文件及模型下载)

    BIM技术在轨道交通机电安装施工中的应用



    常州市轨道交通1号线1期工程起点站为南夏墅站,终点站为森林公园站,线路全长约34.237km;起点南夏墅站至阳湖路站采用高架敷设方式,阳湖路站后设置高架至地下过渡段,至终点采用地下敷设方式,其中高架线长2.189km,地下线长31.635km,敞开段长0.413km;共设29座车站,其中地下车站27座,高架车站2座,平均站间距1207m,设百丈车辆段和南夏墅停车场,项目线路已经投入使用!

    【线路部分站BIM模型】

    项目部按照业主要求编制《BIM应用实施方案》,对BIM建模、应用过程中的步骤、标准进行了详细阐述,为工程BIM应用实施提供依据。

    【线路施工BIM实施方案

    01

                 项目BIM主要工作内容

    (1)模型搭建与复核

    利用Revit软件,由建模师根据施工图纸准确、高效地搭建建筑结构、机电管线的三维模型。并根据设备厂家提供的设备大样图绘制设备族,绘制时必须注意吊装部件和操作部件的细节。

    在建筑结构模型搭建完毕后,由现场BIM工程师到现场对模型进行测量复核。主要复核内容包括:建筑结构模型的几何尺寸、预留孔洞的数量、位置、大小、下翻梁和腋角的数量、尺寸。复核后,将与图纸不符的部分及时反馈到模型上。

    (2)合模

    由各专业承包单位独立建立系统模型后,交由机电承包单位进行整理、更新、合模。合模时需注意建筑基准点的核准和比例尺的统一。

    合模后,随机抽查10个以上的点位情况,确保系统模型与机电模型空间标准的一致。

    以合模后的模型做为后续工作的基础模型,模型以站区为单位,包括站区涉及的建筑、结构、通风空调、给排水、动力照明、系统桥架等部分。

    (3)碰撞检测及管线综合优化设计

    利用 Navisworks对模型进行碰撞检测,生成碰撞检查报告,通过分析碰撞检查报告、业主的工艺需求、设备的安装空间需求、设备的检修空间需求等要素,大致确定碰撞调整的区域划分、系统划分、调整思路。再利用Autodesk Revit按照从上到下、从大到小的顺序进行碰撞调整。碰撞调整完毕后,增加管线支吊架。

    最后对管线进行进一步深化,重点关注管线的净高、管线复杂度、管线施工顺序等要素。公共区管线还需要与装饰装修方进行协调,减少与装饰装修方案的冲突。尽量得到管线排布方案的最优解。

    (4)模型评审

    模型初步调整完毕后,由BIM中心主任主持,组织BIM中心成员、项目工程部成员、作业班组技术人员利用三维漫游软件Fuzor对模型进行内部评审,评审模型的可行性、合理性。

    内部评审结束后,向业主单位申请模型评审。由业主单位组织监理单位、设计单位、系统单位、设备厂家等相关单位对模型进行评审。由各家单位对模型按照各自的需求进行评审,并提出改进意见。

    评审完毕后,由BIM工程师依据各家单位的合理要求对模型进行调整。调整完毕后由业主单位正式确认。做为施工的正式依据。

    (5)施工出图

    业主对模型确认后,BIM工程师利用Revit进行施工出图,出图顺序大致按照预留孔洞、二次砌筑、支吊架系统、动照桥架系统、通风空调系统、给排水系统的顺序。出图后,按照出图规范添加相关标注,生成正式施工图纸。

    针对关键部位、重点部位出具剖面图以及三维示意图。做为技术交底方案的支撑资料。

    (6)技术交底

    施工图纸出图的同时,准备技术交底资料。同时利用BIM软件生成三维技术交底资料。

    利用Lumion软件对模型进行效果处理。

    利用Navisworks软件生成空调机房、公共区管线的安装工序生长图动画和新材料、新工艺的安装演示动画。

    【施工动画演示交底

    利用Fuzor软件生成三维漫游视频,直观展示管线设备安装后状态。利用Fuzor Mobile软件生成轻量化模型,用于平板电脑和手机查看。

    交底资料准备齐全后,由项目部总工程师组织,项目部各部门,作业班组班组长、主要技术人员等进行施工技术交底,展示BIM技术生成的各种动画,增强技术交底效果。重点说明关键部位、重点部位的安装说明,交付的交底资料中应包括关键部位、重点部位施工图、剖面图以及三维示意图。

    项目部应业主要求需在车站设置工艺样板墙,集中展现车站建设风、水、电、设备区装修四个专业的主要施工工艺,关键控制点及细部要求。

    7)BIM施工管理平台应用(摘录部分)

    基于BIM技术,对施工现场重要生产要素的状态进行绘制和控制,有助于实现危险源的辨识和动态管理,有助于加强安全策划工作。使施工过程中的不安全行为、不安全状态得到减少和消除。做到不发生事故,尤其是避免人身伤亡事故,确保工程项目的效益目标得以实现。

    通过对进度计划进行跟踪、反馈、调整、检查,实现对进度的有效管理。施工现场负责人可以将现场施工进度情况实时反映到BIM模型,通过进度计划完成情况数据对比分析,工程部根据现场情况进行人员、方案调整,从而对进度计划由跟踪分析达到控制的目的。

    进度管理流程:导入进度计划、关联BIM构件、绑定材料跟踪、发布任务、移动端任务反馈、计划任务分析、人员、方案调整、进度计划更新。

    完整版BIM实施文件右上角下载,图文来源BIM蓝图




    Revit如何彻底卸载族库大师?需要哪些步骤?

    首先需要说明的是族库大师自带的卸载程序无法彻底卸载相应模块,基于此,为各位分享一种彻底卸载族库大师的方法。该方法适应于各类Revit版本,大家举一反三,照着操作即可。

    卸载前是这样的

    下面开始

    第一步,我们需要找到族库大师各模块程序的位置,如下图:

    第一步 找到对应模块位置

    第二步,在该文件夹下,找到族库大师对应的程序。如果你不知道哪些是族库大师的程序,很简单,你会看到在相应程序名称前面会有“@”标志,这些就是了。

    第二步 识别对应程序

    第三步,如果你不想用了,直接手动删除对应程序即可。至此,彻底卸载工作就结束了。

    删除对应程序 干净利落

    但是,如果你偶尔还想用,又想在不用的时候停止加载程序且不显示在Revit界面,可不可以?当然可以!这时你可以在该文件夹下新建一个文件夹,将相应程序拖入新建的文件夹中即可,这样Revit软件就无法读取加载族库大师各程序了。需要使用的时候,再将程序移动到最初的文件夹下即可。

    将相应程序拖入新建文件夹中 随时调用




    revit转角窗怎么建?Revit转角相连的窗怎么做

        导读

    BIM软件小技巧:转角相连的窗怎么做

        问题描述

        1、解决方法:

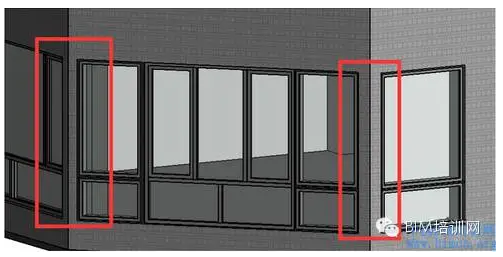

    族中会有一些转角窗如下图:

        2、可以先处理成下图面墙基本墙相接形式,再通过网格和竖挺并添加窗




    Revit图元分类有哪三种?Revit基础知识-Revit中的图元行为,模型图元、基准图元和视图专有图元

        Revit在项目中使用3种类型的图元:模型图元、基准图元和视图专有图元。

        Revit中的图元也称为族。

        族包含图元的几何定义和图元所使用的参数。

        图元的每个实例都由族定义和控制。

        模型图元表示建筑的实际三维几何图形,包括如下:墙、窗、门和屋顶,结构墙、楼板、坡道,水槽、锅炉、风管、喷水装置和配电盘等

        基准图元可帮助定义项目上下文,例如:轴网、标高和参照平面都是基准图元。

        视图专有图元只显示在放置这些图元的视图中,它们可帮助对模型进行描述或归档,尺寸标注是视图专有图元。

        Revit的图元分类:

        模型图元有2种类型:

        主体(或主体图元)通常在构造场地在位构建。

        模型构件是建筑模型中其他所有类型的图元。

        视图专有图元有2种类型:

        注释图元是对模型进行归档并在图纸上保持比例的二维构件。例如,尺寸标注、标记和注释记号都是注释图元。

        详图是在特定视图中提供有关建筑模型详细信息的二维项。示例包括详图线、填充区域和二维详图构件。

        这些实现内容为设计者提供了设计灵活性。Revit图元设计为可以由用户直接创建和修改;无需进行编程。在Revit中,在绘图时可以定义新的参数化图元。

        在Revit中,图元通常根据其在建筑中的上下文来确定自己的行为。上下文是由构件的绘制方式,以及该构件与其他构件之间建立的约束关系确定的。通常,要建立这些关系,无需执行任何操作;您执行的设计操作和绘制方式已隐含了这些关系。在其他情况下,可以显式控制这些关系,例如通过锁定尺寸标注或对齐两面墙。




    bim审查标准是什么?基于 Revit 软件的模型审查流程

        文章来源:华筑建筑科学研究院

        1、打开主模型,将其他模型链接到主模型中作为参照。链接模型只作为参照,不可编辑修改。

        在打开的主模型中点击“插入”–“连接Revit”

        选择要链接的参照文件定位“自动-原点到原点”

        将所有建筑、结构、以及机电各专业参照模型链接到主模型中,以保障各专业模型横纵向空间位置参照因素的完整性。

        2、调节模型显示形式,已达到便于审查的状态。通过“精细程度”以及“视觉样式”功能调节模型显示情况。一般“精细程度”选择“精细”视觉样式选择“着色”。

        3、按视图审查模型,审查模型时可以通过平面视图、立面视图、三维视图、剖面视图,多维度、多角度的审查模型空间位置关系。

        一般将平面视图与三维视图平铺于软件操作界面,在平面视图内选择要审查的区域,在三维视图内选择构件通过角度旋转查看空间位置关系,复杂区域可做剖面进行审查。并且可使用“尺寸标注”命令在平面与剖面中进行标注以确定各专业管线以及与建筑模型横纵向之间的间距关系,是否满足施工安装操作。(三维视图内不可进行尺寸标注)

        (1)平铺平面视图与三维视图:

        打开平面视图、再次打开三维视图。在“项目浏览器”功能栏选择“视图(专业视图)”选项卡下的“综合”–“综合视图”–“楼层平面”–“B1综合平面”将平面视图打开,同时打开“项目浏览器”功能栏选择“视图(专业视图)”选项卡下的“综合”–“综合视图”–“三维视图”–“三维”此时模型将自动跳转到三维模式状态。但平面与三维两种模式已经都被开启,需要将两种模式下的视图平铺开来进行展示。选择“视图”命令下的“平铺”(快捷键WT)功能将视图平铺于操作界面。

        (2)在三维视图内旋转模型,可以通过选择主模型中的某个构件,按住Shift键及鼠标滑轮,移动鼠标进行旋转。也可以选择参照模型中的某个构件。但参照模型为整体模型,需按Tab键切换才可以选择到单一构件。模型旋转中心是基于选择的构件,因此建议旋转模型时,首选管件或相对较小的构件。

        (3)尺寸标注:

        在平面与剖面内标注管线间距,选择“注释”命令下的“对齐”(快捷键DI)功能进行尺寸测量。

        在三维视图内可通过“注释”命令下的“高程点”(快捷键EL)功能测量管线的高程。

        (4)剖面的创建:

        在模型的复杂区域,可通过创建剖面进行模型审核。剖面必须在平面视图内创建。剖面符号必须与要审查的模型管线成垂直或水平关系。剖切范围不易过大,刚好包括要审查的图元即可。剖切内容最好包含该区域完整图元信息。如:土建墙、柱、梁、楼板,机电主干管及支管以及支吊架。

        可以通过拉动“拖拽”柄调节剖切范围,也可以在剖面属性栏下的“远裁剪偏移”命令内输入数值进行调整。

        点击剖面右键选择“转到视图”查看剖面视图

        4、模型的显示与临时隐藏/隔离,为了方便模型的查看,可以对链接文件、单转业模型或某个构件进行可见性的控制。可见性的控制是针对于正在进行操作的当前视图,并非所有视图同时控制,若想实现需一一对视图进行操作。

        (1)主文件模型可见性控制:

        ①单一图元的可见性控制:

        主文件中每个单一构件都可进行操作,因此可以选择要控制的构件,在高亮显示的状态下选择“临时隐藏/隔离”功能,选择“隐藏图元”(快捷键HH)或“隔离图元”(快捷键Hi)命令对选择的构件进行临时隐藏或隔离。如要显示隐藏或还原隔离选择“临时隐藏/隔离”功能,选择“重设临时隐藏/隔离”(快捷键HR)命令将模型恢复。

        ②单转业模型的可见性控制:

        对某个专业模型可见性的控制选择“视图”–“可见性/图形”–“模型类别”,勾选要控制的专业模型类别。这里以关闭电气专业模型可进行为例。

        (2)链接文件模型可见性控制:

        ①链接文件模型中的某个图元的可见性控制:在审查模型的时候,链接文件的某个图元有时会影响我们的查看。比如结构模型中的楼板。下图为三维状态下全专业模型,其中结构模型作为链接,其楼板遮挡住了下面的机电管线,需要对链接模型中的楼板图元的可见性进行单独控制。选择“视图”–“可见性/图形”–“模型类别”将楼板可见性对勾去掉。

        ②链接文件可见性控制:

        控制整个链接文件的可见性,可在“视图”–“可见性/图形”–“Revit链接”中对链接文件可见性进行勾选控制。

        5、模型深化人员将模型深化成果分区域提交给审查模型人员。并在该区域进行云线标准。审查模型人员只针对该区域进行模型审查。审查过程中不得擅自改动模型空间位置。审查模型时需要将设计人员提交的模型另制副本。在副本中进行模型审查,对排布有问题的区域添加剖面。将剖面编号、对应问题说明及解决办法进行统计。为防止在审查过程中移动模型,需将记录于副本的剖面位置与原模型审核无误。再将问题报告提交与深化人员进行调整。
















    编写你的第一个Dynamo脚本

    安装好的Dynamo,你最好要

    • 懂一点产品:如Revit,AutoCAD,或者Civil 3D
    • 懂一点Python语言

    但对我们今天开始第一个Dynamo脚本,没有任何影响。因为,我们今天不需要编写任何代码,只需要动动鼠标,就能把第一个脚本完成。是不是很期待?

    我们打算编写一个脚本,可以读取当前文件的文件名和路径。因为DWG文件是AutoCADDocument对象。因此,我们要运用到里面的一些属性和行为

    Documents下的

    • Current:帮助我们获取当前文档,也就是当前工作的DWG文件。。
    • Detail 获取文件的详细信息
      • Folder 文件所在的文件夹
      • FileName 文件名

    基本的流程:

    1. 启动你的Civil 3D,创建一个新的图纸
    2. 从管理菜单启动Dynamo
    3. Dynamo启动后,建立一个新的Dynamo文件
    4. 通过点击AutoCAD->Document下的CurrentDetail 把它们加入到Dynamo工作空间去。
    5. Dynamo的运行模式改为手动(这步是为了让我们看到运行前后的变化,可以保留为默认模式)
    6. Document.Current里的输出Document连接到Document.Detail里的输入Document
    7. 为了,观察到效果,我们把Document.Detail上的图钉符号按上,可以让我们看到它的输出参数:folderfilename
    8. 点击手动运行按钮,结果出来了,可以看到我们的dwg文件所在的路径和文件名了。

    至此我们的第一个编程完成了。把操作录像附上供大家参考

    相关阅读:

    Autodesk Dynamofor Civil 3D 的下载与安装
