一、项目概况

    建筑地点：江西省赣州市高铁新区内

    建筑单位：昌九城际铁路有限公司

    建筑设计单位：中南建筑设计院股份有限公司

    施工单位：中铁建工集团有限公司

    BIM咨询单位：南京天枢云信息技术有限公司

    总建筑面积：91572m?

    站房面积：79629m?

    站台雨棚面积：11943m?

    BIM咨询报告范围：赣州西站BIM施工阶段咨询服务

    二、建模依据

    1.设计/建模依据：生成3D模型由中南建筑设计院股份有限公司CAD图纸为基础进行参数化数据转换。

    2.设计/建模软件：AutoDeskRevit

    3.BIM虚拟现实平台：Fuzor

    4.模型整合软件：BIM模型整合软件选用Autodesk公司的NavisWorks软件。

    5.BIM模型提交软件要求：提交模型时，必须转换格式以*.rvt格式提交，补充构件信息至完整并保证该模型能够被revit系列及NavisWorks软件正确读取。

    三、建模要求

    建模深化图纸需满足我方对图纸的深度要求，建模依照甲方提供的CAD图纸进行深化与局部修改。

    对雨棚装修深化图纸的要求

    1）雨棚板高度与角度，厚度及平面定位，及贴图效果

    2）柱子高度，直径及平面定位，及贴图效果

    3)涂料位置及颜色质感效果

    4)地板地花图及颜色质感效果

    5）梁的定位与尺寸

    相关雨棚以及其它设备提供条件：

    1）高铁建筑雨棚类常涉及的设备以及引导类标识搭配（指示牌、高铁建筑专用设备等）的参数与定位尺寸、贴图效果

    2）特殊类需放置的设备的贴图效果

    3）可添加设备的建议、排布方式以及贴图效果

    四、过程汇报

    本次汇报内容：

    雨棚及地面铺装深化设计

    甲方要求：根据中南建筑设计院提供的图纸绘制精度达350以上的BIM成果模型，现展示赣州西站雨棚以及地面铺装计11943平方米——雨棚梁、板、柱以及雨棚节点大样其他细部模型以及效果图；

    1.原雨棚平面图

    2.变更后雨棚平面图

    1、雨棚深化图纸更改以及问题解决：

    1.1雨棚柱子点位更改（灰色为原点位，白色为更改后点位）

    3.单列柱点位变化比较图

    4.双列柱点位变化比较图

    （1）雨棚的柱子经过更改后图纸显示共分两种改变，北侧雨棚柱子在北侧原点位基础上向北偏移；

    （2）南侧雨棚柱子在南侧原点位基础上向南偏移；

    1.2雨棚梁的点位更改（灰色为原图，红色为更改后图）

    5.南侧梁板变化比较图

    6.北侧梁板变化比较图

    （1）雨棚的梁板点位随着柱子点位的改变而改变，纵梁与横梁的相交之处也与柱子相交；

    （2）南北侧二三站台的梁板边缘宽度减少；

    2、地面站台铺装深化图纸更改以及问题解决：

    2.1整体站台宽度的改变

    7.原CAD站台宽度

    8.更改后CAD站台宽度

    （1）站台整体宽度在原来基础上缩短，二三四站台站台两边各向内侧缩20MM

    （2）（2）一站台则在西侧向内缩20MM，东侧不变。

    2.2二三站台特殊边缘宽度的改变（黄色为改变后位置）

    9.二站台边缘宽度对比

    10.三站台边缘宽度对比

    二三站台在原站台基础上均向外扩约1495MM，使得原本比较弯曲的站台更加平缓。

    2.3站台地面铺装分缝

    11.原图纸地面分缝

    12.更改后图纸地面分缝

    （1）原图纸地面分缝为600X600MM砖分缝，与柱子完全没有对位关系；

    （2）更改后图纸没有更改地面铺砖的点位，柱子在原有基础上更变点位，因此柱子与地面铺砖的对位依然不规律。

    2.3.1站台地面铺装分缝深化设计一（芭拉白大理石600×600）

    （1）地面铺装深化设计要求在地砖分缝与柱子相交时，地砖分缝与柱子的横纵轴线在同一条缝上；

    （2）且与上面盲道防滑砖以及机刨面石材的分缝对齐；

    （3）纵向分缝的尺寸为600MM；

    13.站台铺装分缝深化设计一

    14.北侧单列分缝深化设计一

    15.南侧双列分缝深化设计一

    深化设计一：

    优点：

    （1）地砖的尺寸为600X600MM大小，与修改后的南北侧柱子对位关系符合地砖分缝与柱子横纵轴线相同的要求

    （2）与盲道砖以及机刨面石材分缝完全对上；

    缺点：

    （3）地砖尺寸较小，铺装效果可能形成多而密，无法体现出站房大气的效果；

    2.3.2站台地面铺装分缝深化设计二（芭拉白大理石600×850/880）

    16.站台铺装分缝深化设计二

    17.北侧单列分缝深化设计二

    18.南侧双列分缝深化设计二

    深化设计二：

    优点：

    （1）地砖的尺寸为600X850MM与600X880MM两种规格大小，与修改后的北侧柱子对位关系符合地砖分缝与柱子横纵轴线相同的要求

    （2）与盲道砖以及机刨面石材分缝完全对上；

    缺点：

    （1）南侧双列柱子用相同的尺寸则对应不上，形成错位；

    （2）地砖尺寸的大小适合，但两种地砖尺寸相差不大，且此规格瓷砖定制麻烦，成本会相应提高；

    2.3.3站台地面铺装分缝深化设计三（芭拉白大理石600×800/940）

    19.站台铺装分缝深化设计三

    20.北侧单列分缝深化设计三

    21.南侧双列分缝深化设计三

    深化设计三：

    优点：

    （1）地砖的尺寸为600X800MM与600X940MM两种规格大小，与修改后的南北侧柱子对位关系符合地砖分缝与柱子横纵轴线相同的要求（2）与盲道砖以及机刨面石材分缝完全对上；

    （3）地砖尺寸的大小适合，两种地砖尺寸相差不大；

    （4）且600×800瓷砖为市面常用瓷砖，辅以600×940进行局部调整，给人直观效果更好，成本较三种方案更低；

    经过开会讨论效果对比，确认以600×800/940效果最佳，在第三种设计方案深化的基础上建立REVIT模型并且出示FUZOR效果图；

    3、REVIT/FUZOR模型建立以及方案选择

    方案一：

    3.1按照图纸设计建立revit/fuzor模型

    22.revit模型展示图

    23.FUZOR效果图展示

    Revit模型完成，Fuzor进行材质赋予，雨棚梁板以及柱子为混凝土浇筑，外涂白色防水涂料；

    24.revit模型展示图

    25.FUZOR效果图展示

    柱子底端新添10CM高的不锈钢踢脚线，以避免结构柱损坏；

    灯管在原有基础上加长沿着两两相交的板边缘放置；

    26.Revit指示牌展示

    27.FUZOR指示牌展示

    雨棚模型族指示牌依据效果图制作，总计四个不同类型，一个站台两侧各有六个，每个站台共十二个指示牌。

    方案二（在方案一的基础上增加底部防护）：

    3.22为避免结构柱下方灰尘污染及更好的清扫，为柱子以及管套添加1.5M高灰色防护方案；

    28.revit柱子管套模型

    29.管套与柱子结合模型

    管套颜色为1.5M高灰色管套，为对柱子与管子进行防护，同时也作为调色处理，使雨棚整体效果更丰富。

    30.Revit修改后模型展示图

    31.Fuzor修改后效果展示图

    32.Fuzor修改后人视效果展示图

1、单击“建筑选项卡”→“屋顶”的下拉栏菜单中选择”迹线屋顶”命令。

    2、绘制两条相互垂直的参照线。

    3、选择内接多边形，修改链边为“12”边，以参照线交点为中心，输入半径，绘制出图形。

    4、绘制六角星的屋顶轮廓，对轮廓进行打断、修剪和删除处理，适当的修改其坡度。

    5、单击绘制完成后，修改其材质即可。

9、BIM-行业相关
8、BIM-造价
7、BIM5D-项目管理
6、BIM–Navisworks 施工动画模拟
5、BIM–Revit-Structure 结构
4、BIM–Revit-MEP 给排水、电气、暖通、机电
3、BIM–Revit 高级教程
2、BIM–Revit 初级教程
1、BIM–Revit 入门教程
12、Revit 2020自学从入门到精通
11、2019BIM–Revit-从入门到大师
10、2018完全自学一本通

15.机电视频详解
14.MEP培训教程
13.Revit MEP详解
12.MEP识图教学
11.Revit机电专业系统设置
10.REVIT MEP培训教程20小时
09.Revit MEP 管线综合实践应用
08.Revit BIM案例实提
07.建筑电气施工图识读
06.建筑暖通施工图识读
05.建筑给排水施工图识读 (案例实战)
04.Revit变配电室大样绘制一-案例实提筒
03.BIM(Revit) 项目实战应用一-机电制图篇
02.Revit族实战教程一-机电篇
01.BIM (Revit) 项目实战应用一-机电篇

    开发好Revit插件后，要进一步提升插件的使用便捷度，可以给外部命令设置快捷键。操作步骤如下。

    单击功能区中“视图”→“用户界面”→“快捷键”，打开“快捷键”对话框。

    在“过滤器”选项栏中选择“附加模块制表位”，然后选中刚创建的菜单命令“HelloRevit”，单击“按新键”右边的输入框，输入组合快捷键(例如：HR)，单击“指定”按钮，则该命令即可由刚输入的快捷键触发。

    机电样板设置方法

    一、项目浏览器的创建

    1.先点击选项卡的[管理]，再打开设置区的[项目参数]，然后添加项目参数（添加专类型和子专业类型）参数类型选择文字，在右边[类别]中勾选视图。

    2.（1）右击项目浏览器中的[视图]选择[浏览器组织]进入

    （2）单击[新建]后可输入项目名称

    （3）随后弹出的[浏览器组织属性]对话框中选择[成组和排序]，将成组和排序设置如下图所示:

    成组条件：专业类型

    否则按：子专业类型

    否则按：族与类型

    3.根据楼层复制并命名视图(平面，立面，三维视图)。步骤如下：右击原有的楼层→选择复制视图→复制→重命名视图名称

    4.选择要修改的平面视图，在属性面板中的[文字]添加专业类型,子专业类型,(如专业类型给与为给排水,子专业类型给与为自动喷淋)暖通，电气同上。

    5.将项目浏览器相关专业系统归类，最终完成项目浏览器的创建。

    二、过滤器设置

    1.我们先打开之前设置好的综合视图样板,在视图中建立过滤器，具体步骤：先点击选项卡的[视图]，再打开功能区的[可见性图形替换]，然后选择过滤器，并将样板自带的过滤器删除。

    2.在可见性图形替换中单击[编辑/新建]，在随后弹出的[过滤器]中单击左下边的[新建]，创建所需的风管系统和管道系统。

    3.由于风管和管道过滤器是以系统类型来进行过滤区分的，所以在设置风管或者管道的过滤器时，我们应当勾选除系统外的相应的类别，在右边的过滤器规则中，选择的过滤条件为[系统类型]、[等于]、[xx系统]。如以设置暖通风中的回风系统为例，如下图所示：

    4.在设置好我们需要的过滤器后单击添加，在最后弹出的[添加过滤器中]选择我们设置的过滤器即可。

    5.根据要求设置过滤器颜色，以下是过滤器颜色设置后效果图，颜色设置统一按照实施规范中颜色要求。

    注意：在建模时为显示出过滤器的效果，其视觉样式要选择着色模式

    三、视图样板的应用

    1.点击选项卡的[视图]，再打开功能区的[视图样板]，选择[从当前视图创建样板]

    2.在随后弹出的[新视图样板]对话框中输入样板名称（综合视图样板）

    3.将综合视图样板复制重命名应用于各个专业视图（如给排水样板）。

    4.通过滤器勾选所要显示的专业（如给排水需要勾选给水系统，排水系统等等，其他专业不需要勾选）。

    5.创建暖通和电气相关的视图样板，其设置方法与给排水视图样板的设置方法一致，完成后视图样板就如下图所示：

    在机电建模时选择相应的视图样板进行绘制。

    相关要求说明

    1.样板文件中轴网标高未进行绘制，根据项目实际情况，套用样板自行绘制。

    2.根据项目实际情况添加管线的材质，尺寸等信息以及管线链接方式的族文件。

    3.管线颜色必须根据实施标准中的规定进行设置。

    4.管线命名规则为“楼号-层名-系统-符号”无符号不添加。

    例如：5#楼-1F-消火栓水管-X1

    5#楼-3F-排烟风管-PY

    5#楼-2F-强电桥架

    5.项目浏览器中视图命名规则为“楼号-（标高）-专业”，其中“标高”字段为可选项，根据项目实际需要可添加也可不添加，

    例如：1F-给排水

    2F-6.8m-给排水

    附：

    1.机电各系统划分及色彩配置说明

    来源：Revit教程

我们创建门的时候，想让门框的厚度跟着墙体的厚度改变而改变，各种参数和材质希望能够可变，这样可以根据实际需要设置相关参数和材质了，那么我们在revit的族创建中要如何实现呢？

首先，我们选择选择【公制门】这个族样板来创建，因为这个族样板相对于【基于墙的常规模型】来说已经帮我们将门洞以及洞口尺寸设置好了。如果是以【基于墙的常规模型】来创建，记得要将开洞的墙锁定在参照平面上，这样门洞才会随着墙厚的变化而变化。

1、根据门框的形状设置相应的参照平面→对其赋予尺寸标注→在标签中族类型添加参数

2、这时我们可以通过【放样】命令去绘制门框

具体操作：设置参照平面→拾取一个参照平面→任意拾取一条水平的参照平面→跳转到一个立面→绘制门框路径→将其锁定在门洞内→绘制门框的截面形状→将截面形状锁定在各个参照平面内

动图演示【对齐锁定】的操作，每一边都如此进行锁定

3、这时候我们到【族类型】中去修改门框的尺寸，所绘制出的门框的截面形状也会随之变化。

这就是将族类型参数进行添加的步骤啦~

Revit中如何修改多层楼梯？下面就为大家分析一下。

修改多层楼梯中的楼梯组或个别楼梯构件。

创建多层楼梯时，楼梯构件会根据标高高度而分入不同组。具有相同标高高度的楼梯被视为一组，可同时编辑。还可更改组的楼梯类型。

如果选择的楼梯属于多层楼梯中的组，则组中的所有楼梯构件都会被选中，并会显示锁定图标。

如有需要，可单击锁定 () 将楼梯重新添加到组。 但是，对楼梯所做的任何更改都将丢失，因为它们将被组规格覆盖。

在立面视图中，按 Tab 键以高亮显示，然后单击以选择楼梯构件。

如果楼梯属于多层楼梯中的组，则组中的所有楼梯图元都将被选中。

使用以下任一选项以进行更改：

在“编辑”面板上，单击 (编辑楼梯)以更改组中所有楼梯的楼梯构件。

在“属性”选项板上修改楼梯属性，或单击“编辑类型”，然后选择不同的楼梯类型。

从组中解锁楼梯并对个别构件进行更改。

通过将楼梯构件重新锁定到组，以放弃任何更改。

    文章来源：湖南建工BIM中心

    在吊装过程中，往往会遇到吊装场地复杂、吊件形状不规则、吊车移动范围及回转半径受限等问题，而常规的通过现场测量计算、CAD图纸绘制等手段很难将吊装过程进行有效展示。应用BIM技术在施工前进行吊装工序模拟，能在最大程度上避免在施工过程中因上述问题带来的损失。

    湖南省工业设备安装有限公司在广州第四资源热力电厂项目利用BIM技术对钢结构安装、设备安装中的吊装进行了施工模拟，取得显著效果。现以锅炉汽包吊装为例，简要说明如何应用BIM技术进行吊装模拟。

    1、项目概况

    广州第四资源热力电厂项目为政府民生工程，施工工期短，施工难度大。整个工程总占地面积9.4万平方米，总建筑面积48385平方米，日均处理生活垃圾2000吨，配置3台炉排焚烧炉（750吨/天），3台余热锅炉（蒸发量63.29吨/小时），2台25MW凝汽式汽轮发电机，烟气净化系统以及废水处理系统、灰渣处理系统等。

    2、吊装设备参数概况

    吊装采用抚挖重工QUY250起重机，配置69.2米主臂和18.0米副臂，最大起重量为56.4吨。

    3、采用BIM技术的必要性

    汽包是锅炉的核心部件，其重要性不言而喻。本工程中锅炉汽包为悬挂式安装，本体重量27.82吨，汽包内件2.95吨，总重量为30.77吨，已经接近吊车满负荷工况，加上场地狭小，吊装难度很大。借助BIM技术，对吊装工况进行模拟，综合分析吊车站位区域、吊车臂杆旋转角度、被吊构件位置等因素，不断优化吊装方案，确保吊装一次到位。

    4、吊装模拟过程

        1.模拟前的准备

    吊装模拟之前，需建立相关模型，模型的精细等级根据需求而定。

    汽包吊装涉及四部分模型：

    ①锅炉钢结构模型：建立钢结构柱、梁、框架的模型，加强板、连接板等。

    ②汽包模型：依据图纸建立模型后，结合实际汽包尺寸进行核对调整。

    ③吊车模型：依据实际吊车（250T履带式）外形尺寸进行1：1建模，臂杆尺寸和长度精确控制，吊臂角度及旋转角度可调以便于使用。

    ④场地：根据现场场地创建模型，采用Revit子面域功能标记吊车可活动的区域（图中灰色部分）。

    所有的模型完成后，在Revit中进行整合，实现如图所示的效果。

        2.吊装的模拟

    吊装的模拟即通过移动吊车、调整吊车臂杆角度及被吊物件位置，观察整个吊装过程中的可能遇到的碰撞情况。

    根据吊装情况，确定最远吊装位置，对此位置进行重点模拟测试：

    ①确定吊车站位区域：根据汽包最远吊装位置，以吊车臂长、最大吊装重量查吊车性能表，确定最大作业半径。吊车活动区域和作业半径重合部分即为吊车站位区域。

    ②找出吊车站位点：多次移动吊车站位和臂杆角度，利用三维视图、剖面等功能观察吊车与钢结构、吊车与汽包碰撞的情况。找出多个吊车最佳站位，并记录数据。

    ③检查吊装过程的碰撞：选取吊车站位，调整臂杆角度，调整旋转角度模拟吊车臂杆运动过程，观测吊装过程中臂杆与钢结构梁柱的碰撞情况。若有碰撞，则调整臂杆运动轨迹，避免碰撞发生。若无法避免碰撞，则调整吊车站位重复模拟，直至碰撞消失，并记录数据。

    通过以上步骤确定吊车的最终站位和吊装运动轨迹，整理记录数据用于指导吊装工作，并对现场工作人员进行技术交底。

        3.模拟与实际吊装过程的对比

    左图为汽包吊装模拟的位置，臂杆和大板梁预留的缝隙为6.4cm，右图为实际吊装过程的照片，在最远吊装位置下，臂杆和大板梁实际距离为3cm。模拟结果与实际吊装的结果误差约为3cm，满足吊装施工要求。由此可知，BIM技术对吊装的模拟可以很好地辅助现场施工。

    5、经验及总结

    利用BIM技术对吊装过程的模拟应提早完成。在汽包吊装的模拟中发现有两根次梁阻碍了汽包就位，而实际工作中次梁已安装就位，只能先拆除后恢复，若在安装前对汽包吊装进行模拟，就能避免返工情况，降低施工成本。

    在整个项目施工中，吊装是很重要的环节，在吊装前就对吊装进行模拟可以提前解决吊装中可能遇到的问题，安全顺利完成整个吊装工作。

问题描述：在做项目的时候，我们如何快速统计工程量，这就用到了Revit明细表中的功能，那Revit中如何快速导出工程量呢？

1. 在Revit打开一个项目，如下图所示

2. 点击视图-明细表/数量，如下图所示

3. 打开建筑选项卡下的窗，明细表，如下图所示

4. 字段里添加族与类型，门窗类型，类型标记，底高度，宽度等参数，如下图所示

5. 点击确定后，如下图所示，打开属性浏览器，点击排序成组，点击编辑

6. 族与类型，升序，总计勾选，逐项列举取消，点击确定，如下图所示

7. 这样，项目中窗的类型、数量就统计出来了，如下图所示

本文来源：中图BIM等级考试

作者：木屋老师

当移动以墙为主体的图元，并且无法正确地重新生成几何图形时，将显示错误。

错误：不能从墙外剪切

问题：Revit无法重新生成几何图形来显示已移动的模型构件。

如果在移动门、窗或其他类似的以墙为主体的构件后，致使Revit无法正确地重新生成几何图形，便会出现该消息。如果在平面视图中将窗移动到门上，就可能会发生这种情况。Revit不能同时剪切门实例和窗实例。此外，如果拖曳构件或将墙缩短至无法承载构件，从而将构件移动到墙的外面，也会发生该错误。

解决方案：取消更改或删除实例。

    问题：

安装Autodesk软件时出现1406错误。

    错误1406。无法将值写入关键字。

    解决方案：

通常，可以忽略此错误，单击“忽略”几次以继续安装。但是，如果安装失败，请尝试以下建议。

转到正确的关键点位置。在上面的示例中，您需要转到：

ComputerHKEY_LOCAL_MACHINESOFTWAREClasses

1.在“零部件”上单击鼠标右键，然后选择“权限”。

2.单击“高级”按钮。

3.选择“所有者”选项卡

4.在“将所有者更改为”下：选择“管理员”（组），然后单击“应用”。

5.然后，选中“复选框”“替换子容器和对象的所有者”，再单击“应用”。

6.转到“权限”选项卡，选中此复选框：使用可从此对象继承的权限替换所有子对象权限，然后单击“应用”。注意：根据您的操作系统，上述措词可能略有不同。

在Revit中剖面图中如何填充楼板颜色图案?下面就为大家分析一下。

无论是CAD绘图还是Revit绘制模型，剖面形式下我们都有观察到特定的构件都是有进行填充图案，填充图案类型在Revit软件中分为绘图填充图案、模型填充图案。这样就方便观看者快速区分开来。

1.在视图选项卡选择，平面图中创建剖面视图。

一、鼠标放置在剖面，按鼠标右键，转到视图。

二、项目浏览器找到剖面文字，然后展开，接着鼠标左键双击即可进入剖面视图中。

7.接下来就可以在剖面图纸中改变楼板的填充图案了。

填充图案的添加操作步骤完成，例如屋顶、建筑地坪，添加填充图案的方法都是一致的。

文章来源：BIMproject 王冯聪

    导入到Revit中的CAD图纸是倾斜的，我们需要把Revit模型整体旋转时，可以采用“旋转正北”工具来实现，（注：项目北是为了建模或者设计时候，方便工程师的操作将模型以上北下南、左西右东的方式显示视图；正北是项目与总图或者说实际地理位置的实际方向坐标）。

1.打开项目平面视图，在楼层平面“属性”栏中，将“方向”修改为“正北”，然后单击“应用”；

    2.单击“管理”选项卡“项目位置”面板，选择“位置”下拉列表下的“旋转正北”命令，在选项栏上，输入一个值作为“从项目到正北方向的角度”以设置旋转角度。

    （或者鼠标点击选择起点，输入旋转角度值再次点击完成旋转操作）

    3.还有一个方法可以快速的对项目进行旋转操作，在楼层平面“属性”栏中，将“方向”修改为“正北”，然后点击视图属性栏的“显示隐藏的图元”命令，找到被隐藏的“项目基点”；

    修改项目基点“到正北的角度”值即可旋转模型视图；

    （注：将视图旋转到“正北”方向可以确保自然光照射在建筑模型的正确位置，并确保正确地模拟太阳在天空中的路径）

以Revit为代表的BIM模型具有直观性、立体、可视化等特征，可如何将已经建成的模型呈现在甲(ba)方(ba)面前是所有BIMer都头疼的难题，如果再将BIM模型所具有直观、立体、可视化等特征表达出来更是难上加难。

在装饰行业有些家装设计师为了能清楚表达自己的设计成果，常常通过一些云端的建模软件进行装饰设计的建模并进行渲染，然后将其制作成移动端VR，最后通过链接的方式分享至客户的移动端上用来展示与交流。

目前已知的移动端VR创建均需要在云端创建相关模型然后渲染全景图。而相对于装饰设计而言，通常情况下工程项目的体量是远远大于家装的项目。

今天的教程将为大家带来如何在已有Revit模型的基础上通过Lumion创建全景图。

以一个小酒店为例：使用软件：Revit、Lumion8.0

4.单击创建全景图命令

(1)修改目标设备为“通用VR设备”

(3)单击导出

6.注意：

(1)在某些情况下显示导出完成，但在导出路径的文件夹下找不到全景图时，说明全景图导出不支持批量导出。只能将全景图一张张的单独导出。

(2)Revit2018在导出.dae文件是可能会失败的情况，解决方式是需通过管理员方式重新打开Revit2018，然后再加载文件进行导出。

(3)目前移动端VR分享仅仅是作为一种直观的、可视化的展示，并不能将BIM技术中最重要的information展现出来。

楼梯是我们建筑的重要组成部分，主要由楼梯段、休息板（平台）和栏杆扶手（栏板）三部分组成，也是revit建模过程中的一个关键点。本节一起来看下楼梯绘制时可能遇到的相关问题吧。

    Step1.先选择楼梯的类型，进入编辑模式按照需求修改一下最大踢面高度，最小踏板深度，以及构造相关的内容。

    Step2.在属性栏中通过顶部及底部标高来控制楼梯的高度，接下来调节所需踢面数，实际踏板深度，所需踢面数的确定我们可以根据给定的踢面数量+1，或者踏板数量+2来确定。

    踢面与踏板

    Step3.我们在绘制楼梯以后经常会出现高度未达到设定标高的情况（如下），这时我们只需将左侧的所需踢面数-1即可。

    Step4.最后完成的楼梯如下，楼梯差一截，或者说高度达不到指定标高的问题已经被解决。

    本节内容大家学会了吗？

相信目前使用Revit2016的学习和技术人员还有很多人，对于安装的步骤和相关事项下面就来简要分析一下。

一、 安装revit2016

1、安装Revit之前关闭所有杀毒软件(如360、金山独霸等)，安装有Autodesk系列的其他软件如AUTODESK CAD等需提前退出并关闭Autodesk桌面应用程序 (此图标一般在桌面的右下角)，类似这种图标的请都退出关闭。

2、软件注意事项：安装目录不能有中文字符。

3、安装软件之后，没有激活成功，不要卸载软件，重新激活即可。

4、安装相同版本的软件之后，不要轻易卸载软件，重新安装，卸载不干净重新安装软件是安装不了的。卸载revit是需要专门的的卸载工具才能卸载干净。

1)安装

解压安装包，输入解压密码。

注意：解压的文件路径不能设置的太长，否则在安装的时候会提醒你安装文件路径太长，不能进行安装。一般会在解压后自动跳出安装的界面，如果没有跳出，可以打开解压后的安装包，双击set.exe进行安装。

选择安装。

选择安装路径后，点击安装(根据自己的需要放置，整个路径都不能有一点中文，有中文就安装不上),注意：许可类型必须选择单机版。

接下来就是安装过程，安装时间比较长，无需断网，(断网安装虽然比较快，但是不会安装样板和族库，安装时间跟网速有关，安装时间一般比较长，一般1-2小时就能安装完成)。

2)激活(激活的时候断网，不然容易激活不成功)

打开桌面的revit2016图标

会出现一个对话框，勾选并同意

安装完成之后，第一次打开可能比较慢，出现激活画面。

出现如下对话框，点击关闭即可，它会再次出现激活界面，再次点击激活即可。

接下来复制申请号。

接下来打开注册机，注意：必须以管理员身份运行，要选择与自己计算机以及安装revit是32位还是64位相匹配(64位的选择x64,32位的选择x86)，一般情况下，安装的都是64位的，选择注册机为x64。以管理员身份运行注册机后，点击补丁，这时候会跳出成功补丁，再复制申请号，再次复制激活码。

安装完成，接下来就可以使用revit2016了。

注意： 1、软件激活存在概率事件，如果出现一次没有激活成功，重新激活就可以了，可以多次激活。

2、多次激活不成功，要确定自己注册机是不是以管理员身份运行，补丁是否成功，申请号，激活码是否遗漏。

3、若需要进行卸载处理的可使用提供的“Revit卸载残留清理工具”辅助卸载清理，但尽量一次安装完成避免二次卸载安装。

在Revit中，有时做室内精装或者出一个房间的效果图时，经常发现一个墙面上有几种砖面或者几种不同材质的面砖，在Revit中怎么做呢？下面进行简单讲解。

1、新建一面墙，给个饰面层（用于分分割面层用），如图所示。

2、选择墙体，点击创建零件选项，如图所示。

3、选择面层，然后分割零件，如图所示。

4、编辑草图，可根据实际情况绘制需要的形状，如图所示。

5、如图所示中圈出部分是对间隙参数的值，可根据项目情况调整。

6、选择饰面层，把通过原始分类的材质取消勾选，如图所示，然后可以给每个饰面做不同材质填充了。

7、最后可以根据需要，给每个区域上不同材质了。

意义：通过学习上述文章，了解到通过创建零件的方式，可以赋予同一构件不同的材质。在实际工程中适用于创建装饰地砖，装饰墙面，合理运用。

一、关于防火分区平面的标准

《建筑工程设计文件编制深度规定》（简称《深度规定》）

4..3.4 平面图。
15 每层建筑面积、防火分区面积、防火分区分隔位置及安全出口位置示意，图中标注计算疏散宽度及最远疏散点到达安全出口的距离（宜单独成图）；当整层仅为一个防火分区，可不注防火分区面积，或以示意图（简图）形式在各层平面中表示。

《民用建筑工程建筑初步设计深度图样》（简称《建初图样》）

3 设计图纸。
【补充说明】3.1.5 防火分区平面图主要表示防火分隔位置、防火分区面积、防火门、防火卷帘的位置和等级，同时应标出安全疏散口所处的位置，并标出疏散方向，清楚地反映出防火分区安全疏散和疏散距离的情况。防火分区简单时，可做成比例简图附在平面图中，仍应表示分区面积、疏散位置和疏散方向。

二、防火分区平面

在Revit中，一般在“面积平面”中绘制防火分区图，使用“面积”代指“防火分区”。

1、创建面积平面类型

【操作步骤】通过新建面积方案创建“防火分区”面积平面类型：

1. 点击“建筑”选项卡 >“房间与面积”面板下拉箭头 >“面积和体积计算”。
2. 弹出“面积和体积计算”窗口后，选择“面积方案”选项卡，如下图所示。

3. 点击“新建”按钮，将新增一行面积方案（如图 a 所示），修改其名称和说明（如图 b 所示），点击“确定”。

注：
1、“面积”不可跨面积类型复制。例如，在“出租面积”平面上放置的“面积”，不可复制到“总建筑面积”平面上。
2、创建面积平面时选用了某一类型，后期不可更改。

2、创建面积平面

【操作步骤】创建各层防火分区面积平面：

1. 点击“视图”选项卡 >“平面视图”>“面积平面”；或者点击“建筑”选项卡 >“房间和面积”面板 >“面积”>“面积平面”。
2. 弹出“新建面积平面”窗口后，在“类型”下拉列表中选择“防火分区”，在标高列表中选择需要创建平面的标高，点击“确定”。

3. 当询问“是否要自动创建与所有外墙关联的面积边界线”时，选择“否”。

说明：因为自动创建的面积边界会以所有外墙为基线进行创建，这不一定是我们所需的防火分区边界线，且其存在不可控的因素，如会自动跳转对齐墙中或墙边，因此一般不选择自动创建。

3、调整视图属性

主要设置以下视图属性：

• 比例：按图纸布局所需进行设置
• 规程：建筑
• 详细程度：粗略/中等
• 视图范围：基本与建筑主平面相同
• 显示模型：半色调

4、制图状态图元显示控制

隐藏无关对象

在防火分区的制图状态下，为避免干扰，可在“可行性/图形替换”中关闭与防火分区无关的对象类别以及Revit链接。

说明：
1）新建的面积平面，一般会正常显示模型图元，与楼层平面基本无异。
2）绘制防火分区相关内容时，仅以某些图元（如墙体、门、楼梯等）作为的参照底图，为避免干扰，可关闭无关类别（如栏杆扶手、窗、房间边界等）与Revit链接（如机电、场地等）。

轴网

结合“裁剪区域”调整轴网范围（2D）。

隐藏轴网。防火分区图中一般仅需保留四周轴网（其他复杂形状的平面视情况而定）。

【操作步骤】在视图中隐藏轴网图元：

1. 选择其中一根轴网，隔离类别（快捷键：IC）。
2. 框选所有轴网后再减选需保留的轴网（按住Shift键再选择，可减选图元）。
3. 在剩余所选的轴网上，单击鼠标右键 >“在视图中隐藏”>“图元”；
4. 调整轴网2D长度，并将其“影响范围”同步到其余面积平面上。

注意：无关轴网只需隐藏，切勿删除。

5、绘制面积边界

根据防火分区的设计，在视图中以墙体等图元为底图描绘面积边界。

【操作步骤】绘制防火分区面积边界：点击“菜单栏”>“建筑”选项卡>“房间和面积”面板>“面积边界”。

建议：使用“线”方式绘制。使用“拾取”时，存在不可控的因素，如会自动跳转对齐墙中或墙边，且无法拾取链接模型中的墙体，因此一般不采用。

6、放置面积并标记

【操作步骤】放置面积并标记：

1. 单击“菜单栏”>“建筑”选项卡>“房间与面积”面板>“面积”>面积。

提示：
点击功能区中“在放置时进行标记”图标，使其亮显，可在下一步放置面积时自动添加面积标记。

2. 在绘图区域，点击之前绘制的面积边界形成的封闭区域，放置“面积”，同时会自动放置“面积标记”。

3. 如有需要，调整标记的位置或设置引线。

4. 选择已放置的“面积”，在属性栏中修改面积“编号”、“名称”；或选择面积标记，直接修改标记中的“名称”。

提示：若提示“项目中未载入 面积标记 族。是否要现在载入”，则根据自身情况选择是否从族库中载入，或新建族后再载入到项目文件中。关于新建自定义“面积标记”族的内容，详见下文。

7、绘制安全出口

【操作步骤】绘制安全出口：

1. 使用“填充区域”绘制楼梯区域。

建议：
1）为填充区域的边界指定特定的线样式，方便在导出dwg时区分图层。
2）绘制边界时，可视情况与模型图元锁定（如楼梯间墙体、梯段中部梯级）。

2. 使用“符号”标注疏散方向。

注：需创建常规注释族，使用“填充区域”工具绘制三角形实体填充图案后载入项目文件。

3. 使用“文字”标注疏散宽度或备注。

注：根据设计企业的制图标准，选择性标注。

8、添加疏散路径与距离

方法一：在Revit中绘制。

在防火分区面积平面中：

1. 使用“详图线”绘制疏散示意线。

建议：可为其指定特定的线样式，方便在导出dwg时区分图层。

2. 使用“文字”标注距离。

提示：点击上步所绘详图线（单线），在“属性”选项板中可查看长度；也可使用“测量”工具沿折线点击，注意勾选“链”，可在选项栏中查看总长度。

说明：此方法适用于建筑布局较简单，无太多弧形疏散路径的平面。原因：详图线不方便绘制过多复杂曲线路径；无法自动统计多段详图线的总长度。

方法二：在AutoCAD中绘制，链接入Revit。

因Revit中无法绘制多段线，若疏散路径复杂（含弧线等非折线），无法准确测量其长度。此时可使用AutoCAD绘制疏散路径并标注距离。

1. 将Revit各平面视图（非图纸）导出为单独的dwg文件。

2. 在AutoCAD中新建文件，插入“DWG参照”，选择相应平面图dwg文件。
3. 在弹出的“附着外部参照”窗口中，不勾选“在屏幕中指定”，默认改为(0,0,0)，如下图所示。

4. 使用“多段线”（快捷键：PL）工具绘制楼层中各防火分区最不利点到安全出口的疏散路径；或以安全出口为圆心，以规定距离为半径绘制圆弧。

注：多段线的线型、图层等按企业标准设置，线型比例需在链接Revit平面进行调试后得出。

5. 使用“文字”标注多段线长度。

注：
1）多段线长度可在CAD属性栏中统计得出。
2）圆弧半径可在Revit中标注。

6. 绘制完成后，卸载外部参照，以合适的名称保存文件。

提示：以负一层为例，可命名为“防火分区疏散路径_B1.dwg”。

7. 在Revit中打开对应的防火分区面积平面，点击“插入”选项卡 > “链接CAD” > 选择上一步保存的dwg文件，并按下图设置。

8. 载入dwg文件后，在视图中将其设为“前景”。

9. 检查dwg图形的线型比例是否合适，若不合适请返回AutoCAD中修改并保存，然后在Revit中重新载入，直至无误。

9、设置防火分区填充图案

放置面积及其标记后，可为各面积指定填充图案。

建议：按以上步骤完成各层防火分区平面后，再进行颜色方案的统一定义，可避免图案冲突。

【操作步骤】通过“颜色方案”指定各防火分区填充图案：

1. 点击“属性”选项板 >“颜色方案”。
2. 点击“方案1”后修改方案定义；或者先复制再修改。

10、出图状态图元显示控制

设置防火分区出图状态，隐藏无关对象。

提示：模型对象关闭除面积、线-、详图项目的类别；注释对象关闭除轴网、面积标记、文字注释外的类别。

关于视图样板

通过以上操作步骤可知，防火分区图存在“制图”和“出图”两个状态，为方便随时切换，需要提前设置相关视图样板。

视图样板：防火分区_制图

制图状态使用。需要显示相关模型图元作为参照底图，“显示模型”为“半色调”，不显示颜色方案。

视图样板：防火分区_出图

出图状态使用。关闭其他无关模型类别，“显示模型”为“标准”，显示特定颜色方案。

添加面积的共享参数，自定义面积标记

防火分区设计的过程：通过不同计算方式，计算出防火分区内的疏散人数，然后设计所需的安全出口宽度，并检验目前所设计的疏散宽度是否满足标准所限定的最小值。

Revit“面积”族内置的参数字段不能满足建筑设计对面积的定义需求。因此，除了已有的属性，可根据“面积标记”的标记内容和“防火分区疏散计算表”的一般格式，通过“共享参数”对“面积”族添加以下参数字段：

• 使用性质
• 功能
• 疏散总人数
• 每百人疏散宽度(m/100人)
• 计算宽度
• 设计宽度
• 是否满足要求

为面积添加参数后，能达到各种信息实时联动的效果，避免了传统制图过程中的大部分繁琐反复的“框面积—算人数—算宽度—规范对比”操作。

以下是对“面积”添加共享参数具体操作步骤：

1. ……

2. 根据面积内疏散人数不同的计算方法（①按人员密度 ②按预计总人数），定义计算公式，得出疏散总人数。

以下制作“防火分区面积标记”族的操作步骤：

……

防火分区疏散计算表

方法一：新建绘图视图，使用“详图线”和“文字注释”绘制表格。

方法二：在Excel表格中绘制表格，截图后，载入Revit，放置在图纸中，调整宽度。

图文来源第六情报科。

    链接模型有什么作用？链接模型主要用于链接独立的建筑，例如构成校园的建筑。可以链接的类型有建筑模型、结构模型和MEP模型。

    例如，下面的场地平面显示了链接到一个模型的4个建筑模型。

    将模型链接到项目中时，Revit会打开链接模型并将其保存到内存中。项目包含的链接越多，则其打开链接模型所需的时间就越长。链接的模型列在项目浏览器的“Revit链接”分支中，您可以将链接的Revit模型转换为组，也可以将组转换为链接的Revit模型。

    下面是使用链接模型的典型工作流。具体的实施过程可以因项目需求而异。

    建立模型链接

    1.为项目的每个单独部分创建一个更小的项目。

    例如，在学校项目中，为学校的每个建筑创建一个单独的项目。在大型建筑项目中，为项目中每个单独管理的部分创建一个项目。例如，如果大型建筑有两个塔楼，则为每个塔楼创建一个单独的项目。

    2.再创建另一个项目，作为将链接到另一个项目的主项目。

    3.打开主项目，在包含各单独部分的项目中建立链接。

    打开现有模型或创建新模型。需要将其他模型链接到此模型。

    单击“插入”选项卡 →“链接”面板 →（链接Revit）。

    在“导入/链接RVT”对话框中，选择要链接的模型。

    注：如果正在使用RevitCloudWorksharing，则仅可以链接当前云项目中的模型。

    指定所需的选项作为“定位”。在大多数情况下，应该选择“自动-原点到原点”。

    如果当前模型使用共享坐标，请选择“自动-通过共享坐标”。再单击“打开”即可。

    4.将链接模型放置在所需位置。

    在将模型链接到主项目时，可共享项目的坐标，以便可以正确定位该模型。

    你会了吗？

  培训网校课程目录

  零基础培训教程

  项目实战训练营

使用Revit进行建模，有的高手十分钟就能搞定，有的折腾了半天还看不到一点雏形。其实高手之所以是高手，是因为他们掌握了别人所没有的诀窍与知识点。因而笔者从网上收罗了42个关于Revit建模的知识点，来帮助大家更快成为一个Revit建模高手！

1、族：可载入族、系统族、内建族。

2、类别-族-类型-实例。

3、基准图元、模型图元、视图专有图元(标准、详图)。

4、四种基本文件格式：ret、rvt、rft、rfa

5、Revit提供了“导入”、“链接”、“导出”工具，可以支持CAD、FBX、IFC、gbXML。

6、选项栏、功能区、属性栏、项目浏览器、绘图区域。

7、自定义快速访问工具栏：打开、保存、同步并修改设置、放弃、重做。

8、SHIFT旋转，VIEWCUBE进行切换，ZR区域放大。

9、缩放工具：区域放大、缩小两倍、缩放匹配、缩放全部以匹配、缩放图纸大小。

10、线框模式：显示效果最差、速度最快。

11、“真实”与“外观”选项参数有关，用于图元渲染时的材质纹理。光线追踪效果最佳。

12、Revit中图元选择：单击、框选、按过滤器选择。

13、多个图元重叠，循环按“Tab”。“Shift+Tab”按相反顺序循环切换图元。

14、轴网类型属性：轴线中段、末段宽度、末段颜色、末段填充图案。

15、Revit提供六种规程：建筑、结构、机械、电气、卫浴、协调。会隐藏“建筑墙”、“建筑楼板”等非结构图元，“墙饰条”、“幕墙”不会被隐藏。

16、Revit创建梁的方式：梁和梁系统。

17、条形基础属于系统族。

18、Revit提供了建筑墙、结构墙、面墙。

19、Revit建筑样板三种基本样式：幕墙、外部玻璃、店面。

20、基本参数：材质、尺寸标注。这些参数可以按项目的需求进行修改。

21、Revit平面草图绘制构件：楼板、屋顶。

22、屋顶创建方式：面屋顶、迹线屋顶、拉伸屋顶。

23、编辑栏杆位置对齐：起点、终点、中心、展开样式匹配。

24、创建坡道草图：梯段、边界、踢面。

25、地形创建方式：直接放置高程点、导入等高线(DWG、DXF、DGN)、导入土木工程应用程序中的点文件。

26、Revit三维视图：正交、透视。

27、打开视图的“图形显示选项”三种方式：视觉样式-图形显示选项、视图的小三角、单击属性栏中图形显示选项。

28、颜色控制可选“保留”，也可选“黑白”，选“保留”较好。

29、水管与其他专业碰撞修改原则：电线桥架最上面、风管中间、水管最下方。满足要求：管道高距离梁底200。节约空间。重力管道与其他碰撞，应修改其他：管道偏移200。

30、垂直对正方式：中、底、顶。

31、在平面视图、立面视图、剖面视图、三维视图都可以放置管件。

32、管道在粗和中等下为单线。精细下为双线。风管在粗下为单线，中等和精细下为双线。

33、管道类型：半径弯头/T型三通、半径弯头/接头、斜接弯头/T型三通和斜接弯头/接头。

34、首选连接类型：设置风管支管连接的默认方式。T形三通默认类型：接头、四通、过渡件、多形状过渡件、活接头。

35、根据风管材料设置“粗糙度”，用于计算风管沿程阻力。

36、系统-HVAV-风管附件。

37、隐藏线的设置用于设置图元之间交叉、发生遮挡关系时间的显示。

38、族是组成项目的基本单元，是参数信息的载体。

    本篇将介绍草图楼梯的绘制，以REVIT2016。

    草图楼梯分两类：一种是REVIT自动绘制梯段（图蓝色框）；一种是用户自主绘制路径与梯面（图红色框）；

    所有绘制都受上下两个标高限值或者说在真实的楼梯基本都是建在两层之间。例如标高1到标高2.

    按梯段绘制

    首先知道两个标高之间的距离差：

    例如本图的4米之差。假如一阶楼梯最大190mm(25cm)，那么需要22级左右（190X22）,这是我们的关注点之一，用以判断是否建设合理。实际上我们绘制楼梯可以按照下面步骤：

    1知道楼梯的投影长度：例如这个这个楼梯在4m*2m的空间建造。

    4m宽度回字形楼梯。假如需要20个踏板那么我们要调整250mm的梯面长度（也就是梯面深度）为200，如下面两个图所示：

    此时会弹框显示这样设置高度不允许（因为我们楼层高度差是4m,我们建设20阶，那么一阶高度20cm，这个类型允许最大是19cm）

    同理如果梯阶长度（深度）250不设计也是可以改小点的。

    此时我们修改最小踏板深度为180左右。18cm高度的楼梯还是方便小孩子的，大人的脚就不太合适。

    绘制的时候注意看剩余多少个，我们发现绘制前半段2m长的楼梯后居然剩下上面居然剩下1.6m,剩下的0.4m?

    加上平台与最后一阶刚好20阶。而且还超过4米长的空间所以最终我们绘制失败的。

    在4m长空间建造楼梯

    重新计算公式：4m=1m平台+（18阶+2阶隐藏的）*调整深度；

    调整深度大小为：100cm，所需阶调整为18阶。

最近有些学习BIM技术在讨论屋檐的创建问题，下面就来为大家讲解一下。

创建屋顶时，指定悬挑值来创建屋檐。完成屋顶的绘制后，可以对齐屋檐并修改其截面和高度。

修改屋檐截面

创建屋顶后，通过指定椽截面来更改屋檐的样式。

在绘图区域中选择屋顶。

在“属性”选项板上，选择“垂直截面”、“垂直双截面”或“正方形双截2面”作为“椽截面”。

对于“垂直双截面”或“正方形双截面”，为“封檐带深度”指定一个介于零和屋顶厚度之间的值。

对齐屋檐

使用“对齐屋檐”工具可重新对齐不同屋顶边界线的屋檐高度。

会在靠近屋檐的位置显示尺寸标注来指示屋檐的高度。

2.选择屋顶屋檐线，然后选择用于调整屋檐属性的选项：

“调整高度”可以改变距屋顶基准的板高度或距屋顶基准值的“偏移”。

“调整悬挑”可以通过调整“悬挑”值改变屋檐高度。

3.选择处于所需悬挑/高度的屋檐。

4.选择为了与第一个屋檐相匹配而需要调整悬挑/高度的其余屋檐。

当选择其余屋檐时，如果已使用“拾取墙”创建了屋顶线，则可以选择调整高度或调整悬挑。如果这些线是使用绘制工具绘制的，则只有“调整高度”可用。

5.单击√(完成编辑模式)。

完成屋顶之后，可以看到调整悬挑的结果。

更改屋檐高度

在创建屋顶后，可以调整屋檐的高度。

1.在草图模式中选择坡度定义边界线。

2.在“属性”选项板中，指定“与屋顶基准的偏移”或“板对基准的偏移”值。

3.单击(完成编辑模式)。

封檐带

可以为屋顶、檐底板和其他封檐带边缘添加封檐带。也可以向模型线添加封檐带。可以将檐沟放置在二维视图(如平面或剖面视图)中，也可以放置在三维视图中。

添加封檐带

使用“封檐带”工具将封檐带添加屋顶、檐底板、模型线和其他封檐带的边。

单击“建筑”选项卡→“构建”面板→“屋顶”下拉列表(屋顶:封檐带)。

高亮显示屋顶、檐底板、其他封檐带或模型线的边缘，然后单击以放置此封檐带。 观察状态栏了解有关有效参照的信息。

单击边缘时，Revit 会将其作为一个连续的封檐带。 如果封檐带的线段在角部相遇，它们会相互斜接。

单击“修改 | 放置封檐带”选项卡→“放置”面板→(重新放置封檐带)完成当前封檐带，并放置其他封檐带。

将光标移到新边缘并单击放置。

这个不同的封檐带不会与其他现有的封檐带相互斜接，即便它们在角部相遇。

单击此视图的空白区域，以完成屋顶封檐带的放置。

Revit中标高新建或者复制之后可能高度不是你想要的，这时候就要修改标高的高度。下面小编说一下revit修改标高高度的3中方法。

1.选中要修改的标高线，然后用移动工具在选中的标高线上拖动，注意拖动的角度，确定好角度后，输入标高值。如下图3张图

2.第二种方法要简单一些。选中要修改的标高线，单击该标高的注释值，输入要修改的值。如下图

3.第三种方法，选中要修改的标高线，单击右侧的标高值，输入要修改的值。注意，这里的值单位和前边两次修改值的单位不同，前面是毫米，这里是米。注意输入的数值。

不管哪种修改标高高度的方法，都要先选中要修改的标高，即修改哪个就先选中哪个。

现在与REVIT产生关联的软件非常的多，其中一些操作在知道REVIT构件的ID后会变得简单。

1.安装完DYNAMO后再附加模块将其打开

    2.在这里我们已幕墙作为例子。使用幕墙命令随意拉一块幕墙

    3.在DYNAMO中输入以下节点并串联起来，然后点击运行。然后可以鼠标移到上方观察出节点作用，在这里不多做赘述。我这里将图元ID写进了注释中。

    4.然后进REVIT中查看，可以看到此方法是可行的。

    使用此方法意义：

可以省去查看ID繁琐的步骤。

    用Revit做设计，如何让图纸看起来更美观丰富？

    可以根据特定值或值范围，将颜色方案应用于楼层平面视图和剖面视图。可以向每个视图应用不同颜色方案。

    步骤如下：

    “建筑”选项卡→“房间和面积”面板下拉列表→（颜色方案）

    使用颜色方案可以将颜色和填充样式应用到以下对象中：

        房间

        面积

        空间和分区

        管道和风管

    要使用颜色方案，必须先在项目中定义房间或面积。

    若要为MEP图元使用颜色方案，还必须在项目中定义空间、分区、管道或风管。

    颜色方案用于以图形方式表示空间类别

    例如，可以按照房间名称、面积、占用或部门创建颜色方案。如果要在楼层平面中按部门填充房间的颜色，请将每个房间的“部门”参数值设置为必需的值，然后根据“部门”参数值创建颜色方案。接着可以添加颜色填充图例，以标识每种颜色所有代表的部门。

    举例：

    下图显示了一个带有颜色方案的平面视图，该颜色方案使用了为每个房间定义的特定值（例如，作为房间的“部门”参数值的办公室和储藏室）。

    下一图也显示了一个带有颜色方案的平面视图，其中颜色方案是按照值的范围（在本例中，指方形建筑面积）应用的。

    颜色填充图例

    对于使用颜色方案的视图，颜色填充图例是颜色表示的关键所在。

    颜色方案可将您指定的房间和区域颜色应用到楼层平面视图或剖面视图中。

    颜色方案也可以指定给管道和风管。可向已填充颜色的视图中添加颜色填充图例，以标识颜色所代表的含义。

    颜色填充图例可以放置在楼层平面中的任意位置。一个视图中可以放置多个颜色填充图例。如果不希望在已应用颜色方案的视图中显示颜色填充图例，则可以选中该图例并将其删除。

    可以使用拖曳控制柄来调整颜色填充图例的尺寸。还可以调整颜色填充图例中样例的尺寸、显示或隐藏图例标题、修改图例中项目的顺序以及修改样例的图形外观。

在revit中做好机电模型以后我们经常需要用模型图片来做各种文档资料，用截图像素太低而用渲染图片比较麻烦，在这个时候我们就会用到导出图片。

1.导出图片经常遇到管线的轮廓线太粗，影响图片效果,在视图中将比例设置为1：1就不会出现这个问题，点击视图左下角的比例按钮进行修改。

　　视图比例1：1导出图片效果

　　其他小比例导出图片效果

　　2.点击“导出”下的“图像和动画”下的“图像”按钮。

　　3.在弹出的“图像”对话框中按需求设置好各种参数，点击确定即可导出图片。这里需要注意的是“导出范围”中，“当前视口”指的是本张视图里的所有模型，而”当前视口可见部分“是指在目前绘图区域可见的部分。

在打开一些CAD图形文件的时候，有时会遇到这样的提示：

    当我们打印图形的时候，就会在标题栏显示“由Autodesk教育版产品生成”，这个标题据说是用盗版CAD文件造成的，虽然我们用的是盗版AutoCAD，但是我们也不想把它写在脸上，正版吾所欲也，但是没钱啊，那么如何去掉这个“教育版印戳”呢？

    第一种方法，用AutoCAD软件打开被戳上“教育版”印戳的CAD文件，然后选择“另存为”，在文件类型中选择”dxf“，将DWG文件保存为dxf文件，保存，然后再打开该dxf文件，再次另存为DWG，即可除去”教育版“印戳。

    第二种方法，用去印戳的小软件，比如一个叫“dwg图形去掉教育印戳.EXE”的软件，用它可以直接去掉DWG文档中的“教育版”印戳，点击这里下载该”dwg图形去掉教育印戳“。

    第三种方法，用dwg文件查看其，比如DWGExpress、AutodeskDesignReview等，用这些软件将dwg文件保存为低版本即可去掉”教育版”印戳。

去掉印戳后再打开文件就没有了“教育版”印戳提示，再打印文件也没有了“教育印戳”，整个世界清净了！

    其实直接的方式还是用正版软件，从根源杜绝该“印戳”的出现，虽然国内的情况是盗版横行，但是只要有一颗支持正版的心，天朝的“版权”问题总会有进步的。

在使用Revit软件时，我们经常会接触到一个词——“族”。在Revit软件中，族是一个功能十分强大的概念，是项目三维模型进行参数化设计的载体，也有助于对模型数据信息进行统一的更改和信息化管理。创建者可以根据自身不同的需求对族进行不同类型的定义，并且还可以为其添加各种信息参数。Revit软件可以利用自带的族编辑器创建出所需的各种族构件。通过Revit软件不仅可以创建出工程中各种类型的建筑构件，还可以为其添加建设过程中所需的各种参数，以便在工程设计的过程中，可以直接调取族构件，提高建模效率。

族有多种不同的类型，依据创建方法的不同，将其可以分为三种类型，即可载入族、系统族和内建族。

（1）可载入族：可载入族也称标准构建族，在族创建完成后，可以保存成独立的文件，以便载入到其他项目中重复使用，这些族称为“可载入族”。可载入族具有较高的灵活性和较强的可操作性。通过运用族样板，可以创建出不同形式的族构件，必要时各种族之间可以通过相互嵌套的方式，创建出更加复杂的信息化族构件。因此，本文多采用可载入族来创建综合管廊模型的相关构件。

（2）系统族：系统族是在项目中已经预定义的族类型，如：墙、楼板、屋顶、门、窗、家具、轴网、标高、文字标记、注释等都属于系统族。只能在项目中对系统族进行创建，而不能作为外部文件载入到项目中。

（3）内建族：内建族是指为当前项目所创建的特殊构件，只能在当前项目中使用，而不能用于其他项目，具有一定的局限性。内建族也有其自身的不足之处，在对内建族创建完成后，将其载入到项目中，将会增加项目文件的大小，使系统的运行速度降低，因此内建族在项目的设计过程中很少使用。

使用 MEP 图元的工作共享已得到改进，可改善团队成员之间的协作，并在 Revit 中提供更一致的体验。

在 Revit 2021 之前，用户可能遇到了以下问题：

• 死锁或与其他用户同步循环。例如，用户 1 在用户 2 同步之前无法与中心同步，但用户 2 在用户 1 同步之前无法与中心同步。

• 用户无法打开其模型的本地副本。将显示错误消息“您无权编辑图元”，可能需要重新创建中心模型。

• 管道和风管可能无意中相互延伸和重叠，或者在与中心模型同步后可能已被删除。

从 Revit 2021 开始，对模型进行修改时，其行为有两处重大变化。这些更改适用于原生 Revit 常规 MEP 图元和 MEP 预制构件。

1. 移动一段风管、管道、线管或电缆桥架时，仅检出直接修改的图元。

   在 Revit 2021 之前，移动一段风管、管道、线管、电缆桥架或连接的设备或装置时，所有直接或间接修改的图元都被检出。



   在 Revit 2021 中，移动一段风管、管道、线管、电缆桥架或连接的设备或装置时，仅检出直接修改的图元。



   重要：

• 如果使用编辑器更改图元（更改类型、调整大小等），则间接更改的图元可能会被检出。例如，如果更改连接到锅炉的管道的大小，则锅炉也可能被检出。

• 如果一个用户添加了新图元，而另一个用户修改了邻近图元，则任一用户与中心模型同步时，可能会断开连接。

• 如果模型包含预制部件并且对预制配置进行了更改，则在模型中工作的所有用户都应与中心同步，然后关闭模型。负责更改预制配置的人员必须同步任何更改，然后重新载入配置，然后再添加或删除任何服务。

• 如果模型使用主体图元（例如，带有链接的建筑模型的配电盘或卫浴装置）,则当用户具有不同版本的链接模型时，图元可能会在与中心同步时断开连接。若要避免出现断开连接的图元问题，所有用户必须重新载入链接的模型。

2. 删除在线图元（如阀或调节阀）时，风管和管道不会自动重新连接。使用“修剪/延伸”命令重新连接两段风管或管道。



最佳做法：

• 您应定期与使用该模型的其他团队成员进行沟通，以协调更改并避免冲突。

• 如果与中心模型同步时收到断开连接错误，请单击“断开连接”而不是“取消”。单击“取消”将取消与中心的同步，但将保留与其他团队成员更改之间的冲突。单击“断开连接”可以解决模型中断开连接的问题，然后与中心同步以保存更改。此方法使您可以更快速地解决与其他团队成员的冲突。

• 由于新的检出行为，两个或多个用户可以修改连接的图元。如果 Revit 在与中心模型同步后无法解析连接，这可能会导致连接断开。最佳做法是，使用工作共享显示来查看图元的检出状态，以查看正在进行的其他更改。使用工作共享显示模式的检出状态，可查看检出的图元。

• 若要避免模型中发生冲突，请将风管、管道、电缆桥架或线管网络指定给工作集，然后检出该工作集。

如何在Revit中绘制直角弯头的单线管道图？下面为大家讲解一下。

Revit机电管线出图，由于图纸比例的原因，管径DN50以下的管道一般以单线形式显示出图。并且一般不需要绘制弯头、三通等管件，因而管道转弯处往往用直角表示。而在Revit中使用默认样板文件绘制管道，弯头会使用弧线表示。下面讲述绘制单线管道加直角弯头的方法：

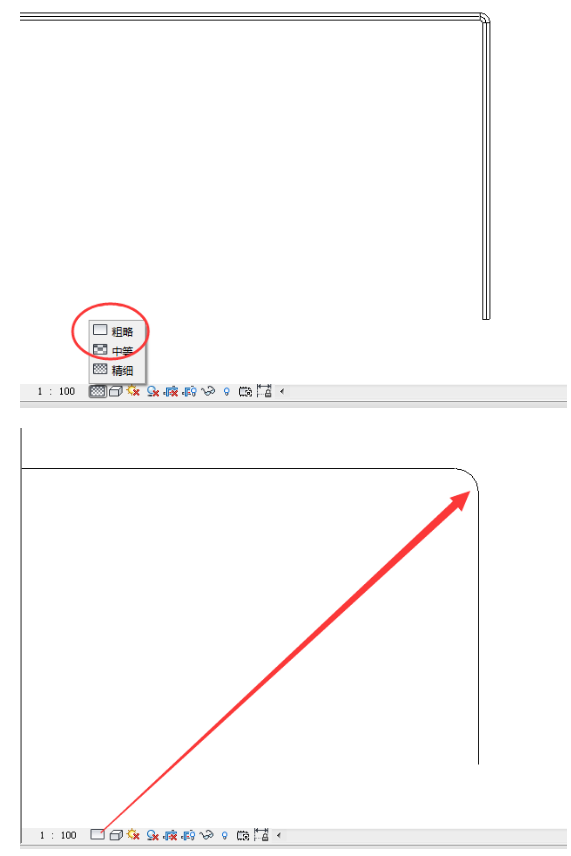

1、将视图的详细程度设置为“粗略”或者“中等”，如下图

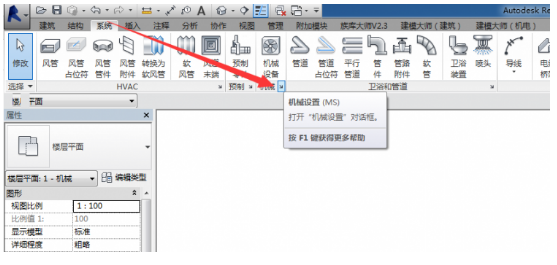

　　2、上图可见，详细程度改为“粗略”后，水管弯头显示为弧形。打开“系统”面版下的“机械设置”

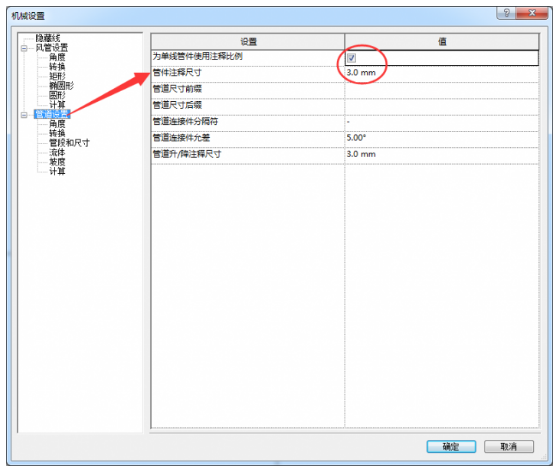

　　3、勾选“为单线管件使用注释比例”，修改“管件注释尺寸”为0.1mm。

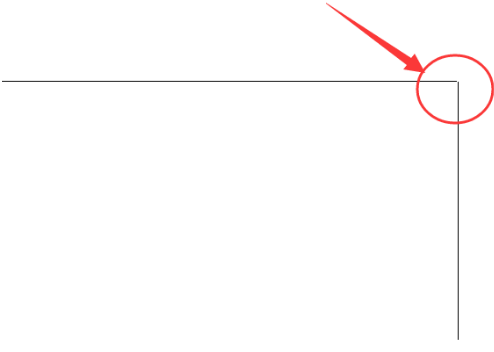

　　修改后弯头处为直角，如下图所示：

Navisworks Manage软件中提供的“ClashDetective”功能模块，可以对建立的项目模型进行有效识别和校验，经过软件的碰撞检查和冲突分析，对在模型中形成的碰撞位置产生碰撞报告，依据所得到的的结果，对相关的问题进行调整和优化，可以减少因设计失误产生的错误问题。

（1）附加文件

通过Navisworks软件中的“附加”命令按钮，将从Revit软件导出的BIM模型项目文件附加到Navisworks软件中。

（2）添加检测

然后通过点击“ClashDetective”功能编辑碰撞检查参数，选择燃气工艺BIM模型和消防协同项目为碰撞检查的对象，设置碰撞的类型为硬碰撞，公差为0.001m，然后点击“运行检测”功能按钮，运行碰撞检测分析工作，并通过软件生成的碰撞报告查看碰撞结果。如图1：设置碰撞检测对象及参数。

图1 设置碰撞检测对象及参数

（3）导出碰撞报告

利用Navisworks软件的“写报告”功能将生成的碰撞检查报告保存为指定的文件格式，并对碰撞产生的视点进行整合。如图2：生成碰撞报告。

图2 生成碰撞报告

（4）修改模型

通过碰撞检测，可以对碰撞位置进行快速定位，并对两个碰撞实体通过不同的颜色进行标注，以便设计人员查看模型中的各种碰撞问题，如图3：碰撞问题在在三维视图中的显示。返回到Revit软件中，通过输入碰撞点的ID快速确定碰撞点的位置，设计人员对发生的碰撞问题进行综合修改。

图3 碰撞问题在在三维视图中的显示

问题

您想知道您是否能设置Revit? 2011帮助文档的缺省位置。

解决办法

有两种方法可以指定Revit 2011产品的帮助文档的位置。通过将以下信息添加到Revit.ini文件中，您可以自定义帮助文档的位置。

Revit.ini文件位于以下文件夹：

[*]Autodesk Revit Architecture 2011 C:Program FilesAutodeskRevit Architecture 2011Program

[*]Autodesk Revit Structure 2011 C:Program FilesAutodeskRevit Structure 2011Program

[*]Autodesk Revit MEP 2011 C:Program FilesAutodeskRevit MEP 2011Program

将以下三行文字添加到Revit.ini文件底部：

[Documentation]

UseHelpServer=1

HelpBrowser=0

[*]欲指定在线帮助文档，请使用 UseHelpServer=1

[*]欲指定本地帮助文档，请使用 UseHelpServer=0

而且，您还可以进一步自定义使用哪款网页浏览器来查看帮助文档：

[*]欲指定系统默认浏览器，请使用HelpBrowser=0

欲指定微软Internet Explorer?，请使用 HelpBrowser=1
