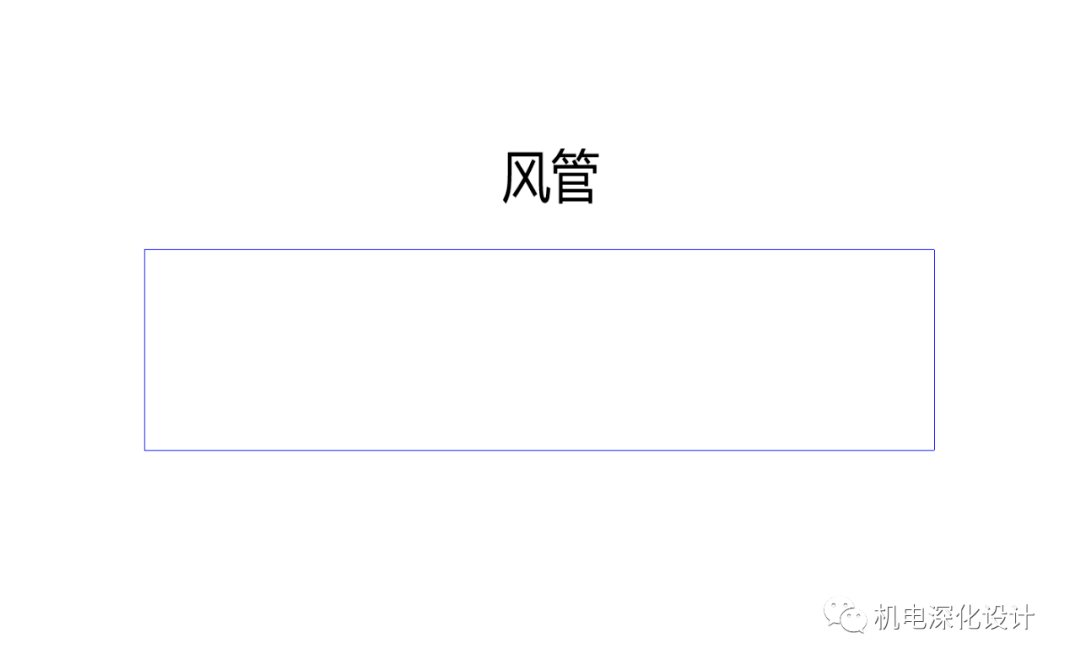

在Revit中进行机电出图时,需要显示风口的位置、形状、大小等信息,但在Revit中默认的设置中并不能显示风口,主要是由于风口被风管给遮挡了。好了,这里就会有人说了那我将显示模式改成线框模式不就能看见了么。。
扯犊子呢,,那如何解决呢。且听我慢慢道来………(请拿好纸笔,搬好小板凳)。
首先打开你的Revit,敲下“管理”,然后进入“MEP设置”,再点进“机械设置”。
然后,我们可以看到一个“隐藏线”功能,不要吝啬,勾选它,别犹豫,就是它,接着,顺便设置一下隐藏线的线样式。

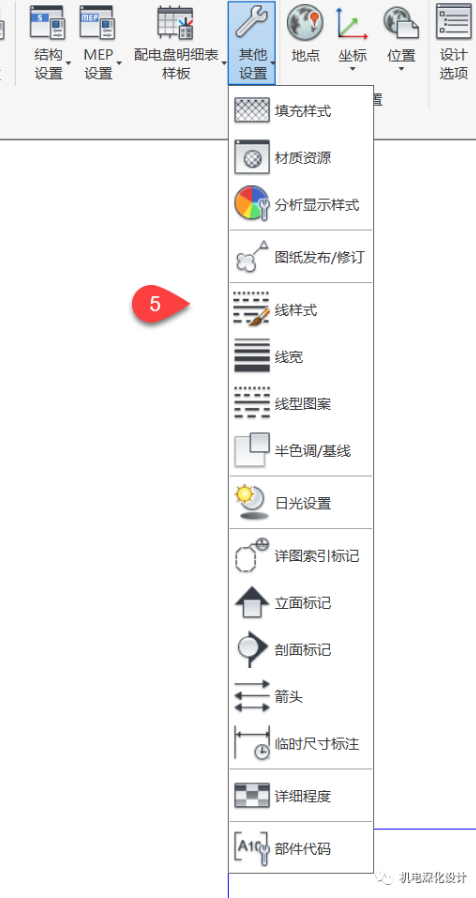

后面,如果你对“线样式”不满足,人嘛都有点欲望是吧,你就点开“管理”找到“其他设置”,看到没?惊不惊喜,意不意外,对,没错,点进“线样式”。

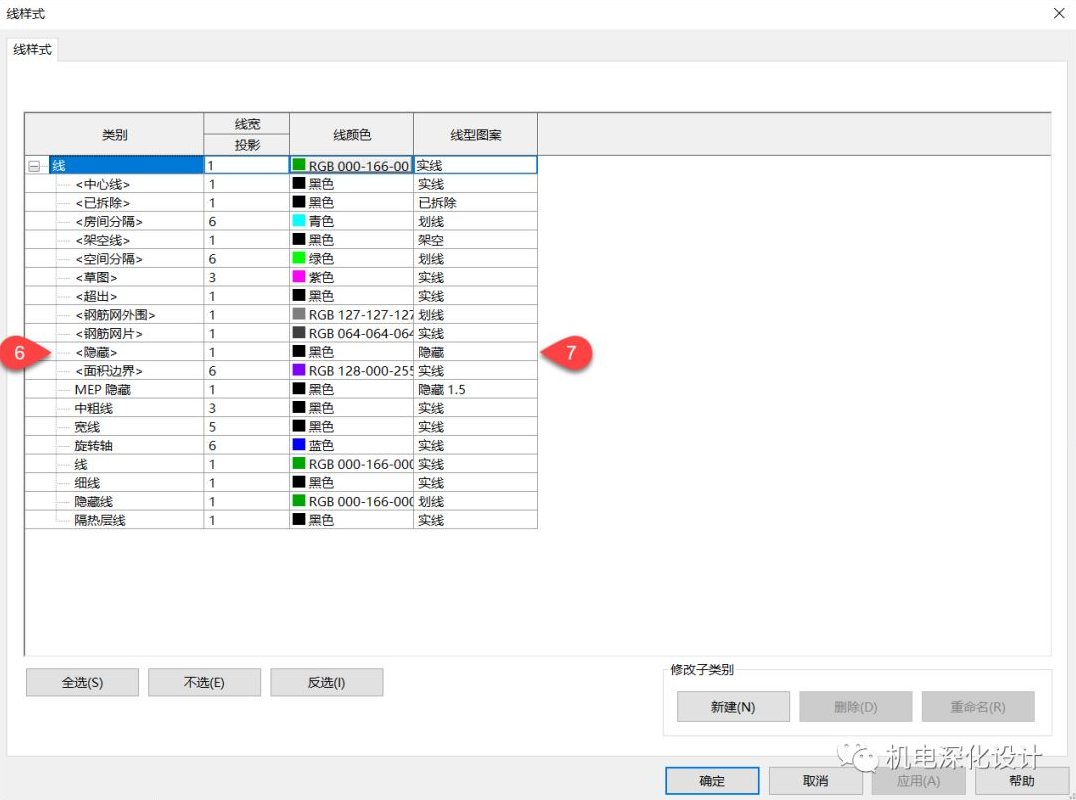

这时候,你就可以肆无忌惮的添加你喜欢的“线样式”了,然后“确定”。

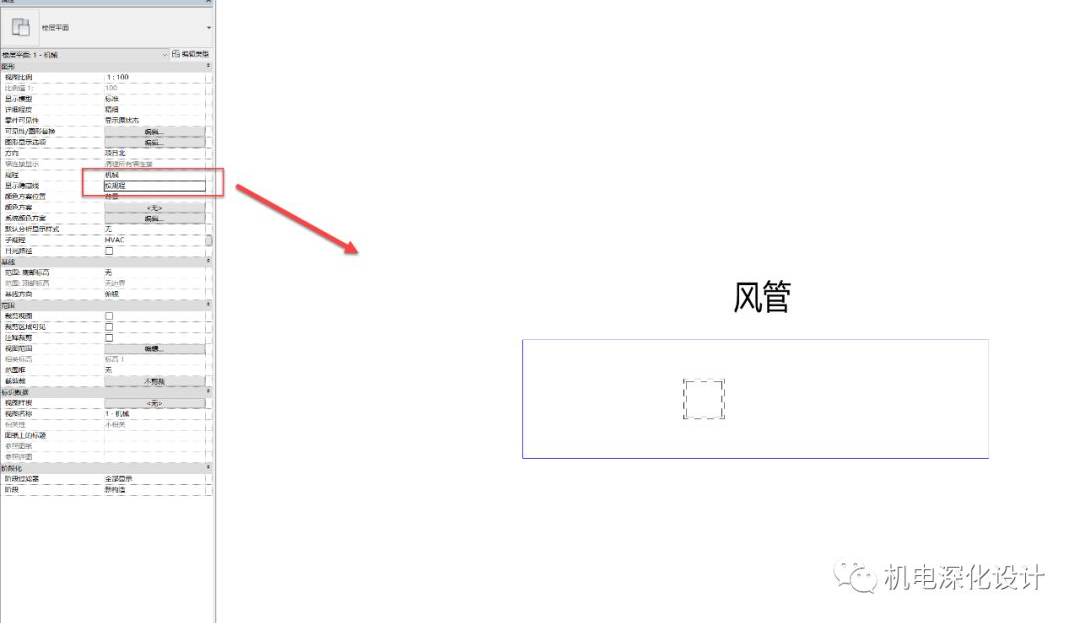

然后,问题来了,该设置的也设置了,该点的也点了,最后出现这么个玩意儿,耍我呢!!
不要急,到这里的时候其实你已经成功99.999%循环了,

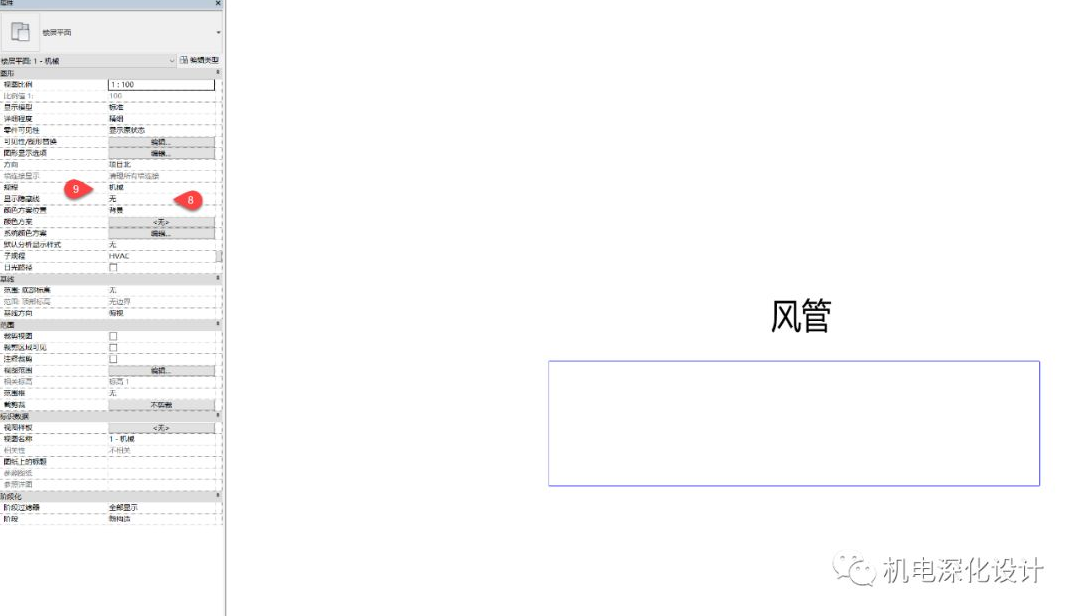

last step,点击“视图属性栏”中的“显示隐藏线”和“规程”。。
大功告成,完美,惊喜不~~~~
