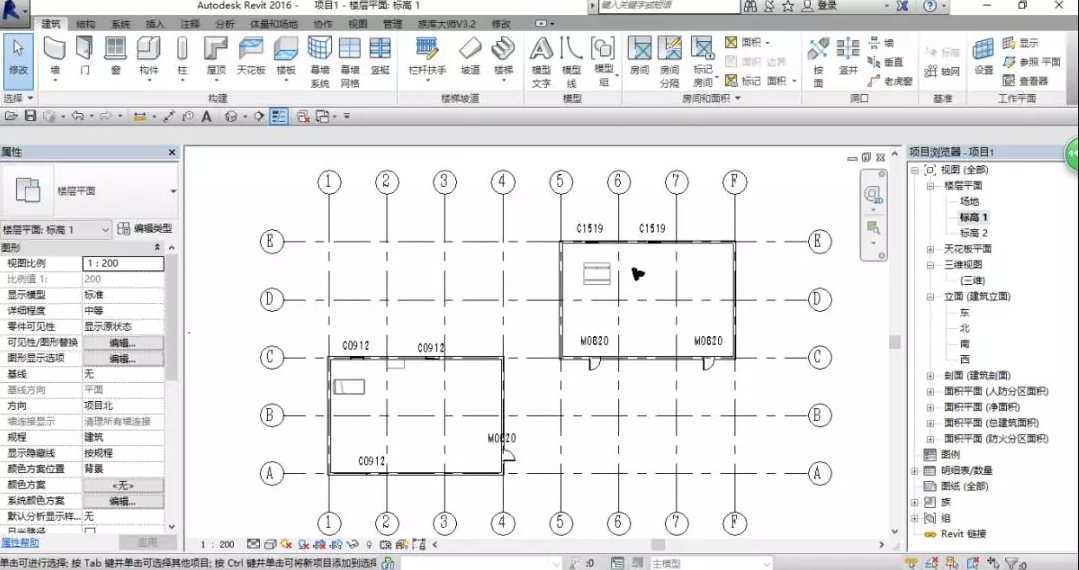

    大家好,本期给大家分享的是在Revit中阶梯状剖面图的创建和应用。在平时的操作过程中,当我们需要查看一幢建筑中两个不同房间内部的情况时,我们就需要对这两个房间作剖面图(如图一)。

Revit培训教程:BIM基础——阶梯状剖面图的创建及应用插图

    (图一)

    那么,一张剖面图可以同时查看两个房间的情况吗?具体步骤如下:

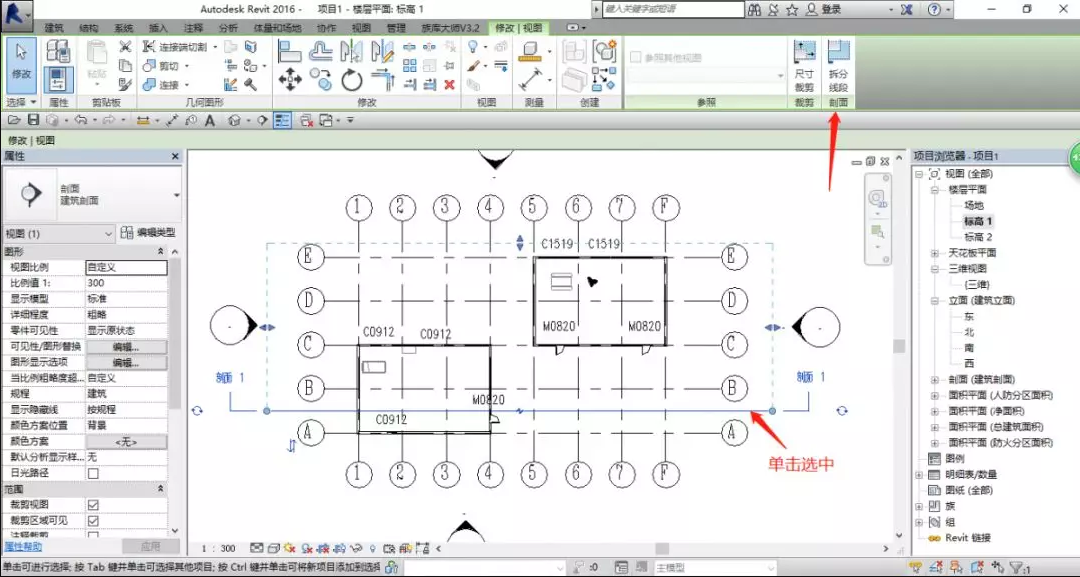

    首先,我们先为左下方的房间创建一个剖面。接着,我们选中该剖面图,找到右上方的拆分线段按钮并点击(如图二)。

Revit培训教程:BIM基础——阶梯状剖面图的创建及应用插图1

    (图二)

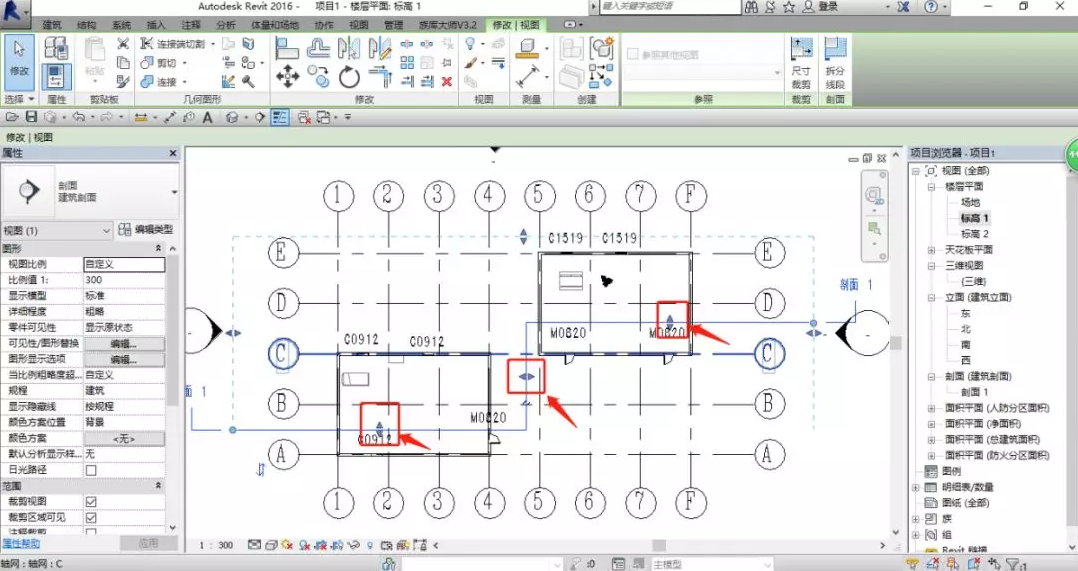

    然后,鼠标箭头就会变成一支笔的形状,我们只要在需要拆分的位置进行拆分,拆分完毕后,通过拖动剖面线上的箭头进行调整,我们的阶梯状剖面就完成了。(如图三)

Revit培训教程:BIM基础——阶梯状剖面图的创建及应用插图2

    (图三)

    最后,大家就可以在一个剖面图中看到上图中两个房间的内部剖面情况了。
