随着城市及城镇建设的快速进展的步伐，新型的支撑体系材料及施工工艺不断出现，使单体项目工程在工期、成本、安全文明等方面得到全面提升和降低成本。为了使各位同行充分了解新型轮扣式钢管脚手架与传统的的性价比，特做了如下比较说明：

1、加快工期

简单以100m2平方米房建工程为例，搭拆传统扣件式模板支撑架按每天8小时工作时间,需要1.5天也就是12小时（需要8个技术工4个普工）。新型轮扣式模板支撑架只需要0.5天时间也就是4小时（因为轮扣式模板支撑体系的搭设不用再向传统扣件式模板支撑架一样费时费力去拧紧扣件;只需要直接安装,对工人要求也不高,只需要1个技术工8个普工）。以现在比较流行的一梯四户住宅楼来计算：一个单元约320m2，传统一层所需要工期4.8天，新型的一层所需要工期3.2天，一层快1.6天。以一栋26层的住宅楼计算总工期加快41.6天。

2、一层成本节约

a:人工：传统扣件式支撑架按以上工期计算：（8技术工*250元/个工日+4杂工*130元/个工日）=2520.00元。新型轮扣式支撑架按以上工期计算：(1*250元/个工日+8*130元/个工日)*0.5=645.00元。

b:材料：1、传统扣件钢管：320m2*3.8m*0.008元/m（每天）=9.73元；扣件：320m2*3个*0.007元/个（每天）=6.72元。

2、新型轮扣式钢管

320m2*3m*0.02元/m(每天)=19.20元。二项比较：（9.73+6.72）-19.20=-2.75元。通过计算分析一层能够节约人工费1875.00元，材料费增加2.75元。

3、从隐形费用上来分析

传统脚手架扣件损失大;易丢失;维修量大，维修费用高;新型轮扣式钢管无扣件,基本无丢失,维修量也不大。按上分析，单独的从材料租赁上看轮扣架的费用是比传统的钢管脚手架高。但是从总占用工期上来分析费用，比如地下室使用传统的钢管脚手架一层占用时间为28-30天，新型轮扣钢管脚手架占用时间为23天。计算结果为（钢管脚手架）（9.73+6.72）*30天=493.5元。（轮扣钢管脚手架）19.20*23天=441.6元。结果是493.5-441.6=51.9元（以地下室320m2为例，每平方米节约租赁费0.16元）。再加人工费的节约1875.00÷ 320=5.86，综合分析：5.86+0.16=6.02,合计节约6.02/m2元

4、

传统钢管脚手架搭竖杆设间距设置需要用人为控制才能达到标准，轮扣式钢管脚手架竖杆设间距设置不需要人为的技术去控制它，因为它在厂家设计生产时就将横杆长度统一尺寸制作好了的，只需要按照空间尺寸排版好就能够达到横平竖直的标准。传统钢管脚手架的稳定性需要剪刀撑来控制，轮扣式钢管脚手架它就不需要剪刀撑了，因为它的轮盘是四个方向用水平横杆卡死了的。从现场文明施工及材料管理上来说，传统的扣件式钢管脚手架在材料存放上就需要较大的场地来存放，因为钢管尺寸长度规格较多，扣件数量大在存放上就需要投入较多人工来进行施工才能够达到现场文明施工需要。轮扣式钢管脚手架的竖、横杆尺寸都是按照工程空间尺寸设计生产好的，尺寸相对比较统一，在存放上人工投入较少，存放比较整齐，占地面积少。

多功能轮扣式脚手架施工介绍

一、 轮扣式脚手架介绍

轮扣式脚手架全称为多功能轮扣式脚手架，它是由承插型盘扣式钢管支架衍生出来的一种新型支撑系统。与盘扣式钢管支架相比具有承载力大，搭建速度快，稳定性强，易于管理等特点。

轮扣式脚手架在脚手架发展史上实现了三个第一：即“第一个”实现了钢管脚手架在结构上无任何专的锁紧零件；“第一个”实现了在钢管脚手架上无任何活动零件；“第一个”实现了我国对整体新型钢管脚手架的自主知识产权。该产品已被普遍使用于路桥、市政工程中，在房建工程中正被广泛运用。

二、 施工特点

1、具有可靠的双向自锁能力；

2、无任何活动零件；

3、运输、储存、搭设、拆除方便快捷；

4、受力性能合理；

5、可以自由调节；

6、产品标准化包装；

7、组装合理，它的安全性、稳定性好于碗扣式、优于门式脚手架。

三、 架体组成

1、 主要构配件：

（1）、立杆：杆上焊接有连接的轮盘和连接套管的竖向支

立体参数表

(2)、连接轮盘：焊接于立杆上可扣接4个方向扣接头的八边型孔板。

（3）、立杆连接套管：焊接于立杆一端，用于立杆竖向接长的专用外套管。

（4）、横杆：两端焊接有扣接头，且与立杆扣接的水平杆件。

横杆参数表

四、 施工要点

1、 前期应做好支撑体系的专项施工方案设计，搭设前应进行放线定位，使支撑体系横平竖直，以保证后期剪刀撑和整体连杆的设置，确保其整体稳定性和抗倾覆性。

2、 轮扣式脚手架安装基础必须要夯实平整并采取混凝土硬化措施。

3、 轮扣式脚手架宜使用于同一标高范围的梁板，而对于标高相差较大的梁板需进行详细的排版、设计。

4、 架体搭设完成后要加设足够的剪刀撑，在顶托与架体横杆300-500mm之间的距离要增设足够的水平拉杆，使其整体稳定性得到可靠的保证。

5、 目前我国建设部未有轮扣式脚手架行业标准和出台，不过在建设工地上已开始广泛使用，其现场施工可参照《承插型盘扣式钢管支架安全技术规程》，施工计算可参照《建筑施工碗扣式规程》。

五、 架体设计介绍

1、 适用范围

1） 轮扣式脚手架适用于非高大模板的模板支撑或标准层模板支撑架。

2） 轮扣式脚手架基础应夯实平整并有混凝土硬化措施，且基础标高变化较少、较小。

3） 轮扣式脚手架适用于结构形式较规整的结构。

2、 立杆选择

1） 轮扣式脚手架立杆采用Φ48×3.0mm钢管，受力计算时应根据现场实际情况进行调整，一般按Φ48×2.75mm进行计算。

2） 立杆需尽量选用标准杆，因为非标准杆在接长时仅能统一放置于立杆顶部或底部，不能使相邻立杆接头错开，且设置于顶部时将存在立杆自由长度过长的情况。

3） 因每根立杆均设置有立杆连接套管，连接套管将使单根立杆总长增加100mm，故选用立杆时必须考虑其增加长度，以避免立杆过长。

3、 横杆选择

横杆均为标准杆件，其杆件长度符合300mm模数，故在进行架体立杆间距设计时应按照所提供横杆长度进行计算，故立杆间距设置无扣件式钢管脚手架灵活。

4、 步距选择

架体步距的设置需与轮盘相对应，标准立杆的轮盘间距为600mm，故步距选择时需符合600模数。且最底部轮盘距立杆底端距离为350mm，故扫地杆实际设置于400mm处，此处与要求不对应，设计时需注意。

5、 架体布置

架体布置时需进行排版设计，预先在电子图时行立杆定位。排版时先从建筑物一端开始，向另一端立杆定位，定位时按预定设计的立杆间距进行，局部不足排设间距的可减小一个横杆等级进行排设，且宜设置于墙柱边。

对于基础标高变化较大的部分，如卫生间降板、折板位置，可将此位置的架体单独搭设，再采用扣件将其连接成整体。

梁底宜采用锁钢管扣件的形式进行支设，可以保证梁板模板的正常搭设，并有利于排版布局。

梁模板支架示意图

六、 施工介绍

1、 施工工艺

放线，确定本层梁、板位置→定位立杆，并作出十字标记→竖立杆并搭设扫地杆及第一步横杆→搭设上部横杆及剪刀撑→锁梁底钢管→铺设梁底模板→板底模板铺设。

1） 将楼层各构件位置的边线在地面上标出，以保证支架、模板施工过程中按设计尺寸进行施工。

2） 按预先的支架设计位置在地面上将立杆位置标出，并做好标记，保证立杆排列整齐。

3）先竖立最角端的立杆，并逐步将周边立杆竖起，将扫地杆及第一步横杆搭设，保证已搭设架体稳固、不倾倒。

4） 在立杆全部竖立完成后，进行上部立杆搭设，将全部横杆搭设完成，并预留出梁位。按预定架体设计要求搭设剪刀撑，剪刀撑必须按要求整体搭设。

5） 搭设梁底纵向受力钢管，受力钢管需采用双扣件固定，钢管搭设时需进行标高复核以保证梁底模板为设计标高。

6）梁底模板铺设时，次楞木枋放置应平顺，且靠近节点位置需放置次楞。

7） 板底模板铺设时，应先将顶部可调顶托调整至预定标高位置，并对其进行拉线找平，满足平整度要求后再铺设模板。

2、 施工要求

1） 所有模板支撑满堂脚手架搭设前，都要先熟悉方案要求，根据楼层高度，混凝土构件大小，确定立杆的间距要求，确定立杆的高度，拉线放出立杆的位置，注意横杆能尽量纵横贯通，平直。梁底的立杆与板底的立杆能通过横杆形成整体。

2） 立杆基础应坚实，且底部需设置垫板。

3） 立杆接头不宜设置在同一截面。

4） 横杆接头需卡紧，并且保证端部与立杆接触紧密，在架体搭设完成后及混凝土浇筑过程中，需派人对横杆紧固情况进行检查。

5） 立杆可调底托伸出长度不应大于300mm，立杆可调顶托伸出长度不宜超过300mm，立杆内长度不得小于150mm，且可调底托及顶托需满足《建筑施工承插型盘扣式钢管支架安全技术规程》中要求。

6） 为满堂架体规划好验收通道，架体之间应形成人员能通行的通道，人员通道的第一步横杆可延后搭设。

3、现场情况处理

1)现象：立杆底部楼板存在降板，降板位置架体正常搭设时无法与周边架体连接形成整体。

处理：可在降板位置立杆下设置较厚的垫板将立杆底部调至同一标高，或按《建筑施工承插型盘扣式钢管支架安全技术规程》要求使用可调底座。

2） 现象：卫生间沉箱位置或其他位置高差超过300mm，无法使用可调底托调整的，架体与整体分离。

处理：采用扣件将不能正常连接的横杆于立杆。

3） 现象：当楼层层高受限时，模板支架立杆需采用单根非标准杆件，导致立杆顶部自由长度过长。

处理：在立杆顶部增加一个轮盘，增加轮盘位置可根据现场实际情况确定并保证轮盘致顶部高度小于允许自由长度，并且增加轮盘后的立杆以后仍能正常使用。

4、现场施工照片

    问题：

    尝试在Revit中打开远程工作共享模型时，发生以下情况之一：

        未填充任何BIM360项目，并且在BIM360或BIM360Team中可能无法访问某些文件。

        Revit中的模型可能灰显。

        单击BIM360图标时，看不到任何项目。

        从Web浏览器访问的BIM360模型在Revit主页中不可见。

        主页上的Revit2019.1及更高版本

        您当前没有访问Revit远程模型的权限。

        订购RevitCloudWorksharing或CloudModelsforRevit的固定期限使用许可以访问此数据。

    当在Revit2019及先前版本中从“文件”>“打开”>“BIM360”图标打开时

    您当前没有访问Collaboration for Revit的权限

    访问被拒绝

    无法使用“使用远程服务协作”这一选项，

    因为您尚未购买Collaboration for Revit服务。

    无权访问模型

    您无权执行此操作。

    如果RevitCloudWorksharing固定期限使用许可已被删除，则可能会向用户显示以下错误：

    无权访问A360项目

    您无权访问此模型所属的A360项目。

    注意：当前名为RevitCloudWorksharing的服务是产品BIM360Design的一部分，以前称为CollaborationforRevit(C4R)。

    您尚未订购Collaboration for Revit服务。

    如何获得CollaborationforRevit服务？

    原因：

    AutodeskAccount无法识别BIMCollaboratePro（以前称为BIM360Design）固定期限使用许可和RevitCloudWorksharing项目。

    解决方案：

    要解决此问题，请检查以下事项：

    注销并重新登录Revit：

        注销并重新登录Revit可能会解决临时连接问题。

        清除网络平台的浏览数据。

    确认为BIMCollaboratePro（以前称为BIM360Design）和RevitCloudWorksharing项目分配了座席：

    确保执行以下步骤来分配BIMCollaboratePro（以前称为BIM360Design）固定期限使用许可：

        1.登录AutodeskAccount。

        2.在“产品和服务”下，检查是否存在列为RevitCloudWorksharing的固定期限使用许可。必须在“用户管理”下将此固定期限使用许可分配给成员。

        注意：合约经理可在“最近订购的产品”下看到BIMCollaboratePro。

        3.按照设置产品、服务与支持的用户权限（经典视图）中的说明，为用户分配包含RevitCloudWorksharing的BIMCollaboratePro座席。

        尚未授予BIM Collaborate Pro访问权限：

            完成如何开始使用CollaborationforRevit固定期限使用许可中所述的步骤，授予对BIM360帐户的访问权限（或使用有权访问该服务的其他BIM360帐户）。

            注意：当BIMCollaboratePro显示在AutodeskAccount中时，请注销并重新登录Revit。这可能会触发系统识别固定期限使用许可。

        注册BIM Collaborate Pro试用版：

            填写表单以注册BIM Collaborate Pro试用版。

    已授予固定期限使用许可，但仍无法访问Revit Cloud Worksharing：

        1.使用Autodesk桌面应用程序或AutodeskAccount将Revit更新到最新版本。

        2.验证登录Revit的电子邮件地址是否与RevitCloudWorksharing固定期限使用许可关联帐户的电子邮件地址一致。

        3.如果存在任何拼写错误，请从帐户中删除该用户，然后使用正确的电子邮件地址重新添加。

        4.如果最近授予了访问权限，但仍无法访问RevitCloudWorksharing，则此更改可能未完全传播到最终用户。最长等待24小时，然后重新测试。

        5.如果已确认帐户订购了固定期限使用许可，但用户仍未看到它，请尝试删除然后重新授予访问权限。

        6.如果问题仍然存在，请创建一个新的Windows用户帐户，并测试这是否可以解决该问题。

        7.如果正在使用Revit2018版本，请确保Revit使用的是最新版本，然后再为BIM360Docs上托管的模型打开/启动协作。

    免费Revit教学视频。

    Q:如何创建四个正立面以外的其他角度立面视图？

    我们都知道，在Revit中，视图符号和视图都是相互关联的，默认的平面视图中有着东南西北四个立面符号，就对应于项目浏览器中的四个正立面视图。当我们需要创建其他角度的立面视图时，有以下三种方法:

    方法一：对齐墙放置

    在平面视图中，点击“视图”选项卡中的“立面”下拉列表中的“立面”命令（如图40所示），移动光标到要创建立面的墙旁，会发现立面符号始终与墙保持正交，单击放置立面符号，则在项目浏览器中会自动创建一个立面视图（如图40中新增的“立面1-a”）。

    方法二：对齐轴线或参照平面放置

    在平面视图中，点击“视图”选项卡中的“立面”下拉列表中的“框架立面”命令（如图41所示），移动光标到要创建立面的轴网或命名的参照平面旁，会发现立面符号始终与轴网或参照平面保持正交，单击放置立面符号，则在项目浏览器中会自动创建一个立面视图（如图41中新增的“立面2-a”）。

    框架立面会以轴号或参照平面名称为相关基准，其“远裁剪偏移”值较小。

    方法三：放置后旋转

    当要创建一个固定角度的立面，或是没有墙或轴网参照，可以先用“立面”命令放置一个立面符号，之后再用工具栏的“旋转”命令，旋转到合适的角度（如图42所示）。或是点选立面符号的圆，拖拽出现在圆旁的“旋转”图标，立面符号也会旋转。

    免费Revit教学视频。

 建筑安装工程中给排水工程有着举足轻重的地位，是影响建筑工程质量重要因素。针对住宅给排水系统安装使用过程中容易出现的问题，对其原因做出分析，建议从问题的诸方面采取措施，提高建筑给排水工程的施工质量，保证其使用安全性和稳定性。

一、建筑给排水施工中常见的问题

1、施工过程中工艺粗糙造成的现象如水管连接处渗水，设备安装尺寸不精确造成的噪音过大等;建材质量不过关造成的现象;如材料进场不按规定验收，造成使用时水管开裂，水嘴、阀门关闭不严;设计考虑不周造成的现象，如阀门数量不足、泵房内未考虑排水等;在建筑设计时，对管道及设备的设计安装缺乏精确的计算，致使在实际安装操作时接口不准，设备位置不准，坡度、标高、位置发生偏差，有的对管道施工中应注意的事项缺乏必要的说明，造成施工质量不合标准等。点这免费下载施工技术资料

2、施工程序不规范管道安装施工与其它建筑施工一样，有着内在的规律性，这就要求施工时严格按科学的程序进行，防止随意性和盲目性，如管道的安装，如果前后顺序颠倒，就会使管道无法进入预定的位置。

3、技术水平未达标准在施工质量存在的问题中，因施工技术水平不高，而造成质量问题的占很大比例，很多技术工人，连起码的施工工艺都不懂，就在一线施工，这也直接的影响了给排水工程的质量。

二、常见问题处理措施

1、正压现象污水立管的水流流速大，污水横支管的水流流速小，立管底部管道产生的压力大于大气压，这个正压区能使靠近立管底部的卫生器具内的水封遭受破坏。因此，污水管安装时，连接于立管的最低横支管与立管底部应保持一定距离：即当建筑层数为4层以下(含4层)时，其距离为450mm;当建筑层数为5层6层时，其距离为75Omm。

2、负压现象卫生器具同时排水时，会引起管内压力波动，在存水弯的出口处产生局部真空，当污水立管排流量较大时，在立管上部短时形成负压的抽吸作用，造成水封破坏。为此，约束污水立管内产生的负压，污水立管宜采用粗糙管，对水封保护有利。

3、自虹吸现象自虹吸对存水弯水封的破坏是卫生器具排水时产生虹吸作用的结果。实践证明，增大污水横支管的坡度，有利于水封的保护。为此，污水横支管安装时，对于排水铸铁管宜采用国家采暖与卫生工程施工及验收规范中规定的通用坡度，不宜采用最小坡度;对于排水塑料管宜采用标准坡度，不宜采用最小坡度。点这免费下载施工技术资料

4、注意防止管道周边渗漏硬聚氯乙烯管的管内外壁表面光洁度较高，管道穿过楼层的结合部时常因细石混凝土与管道外壁结合不好，而使上下层之间顺管外皮漏水。特别是穿过顶层的塑料管常因楼顶层面封闭不严造成漏水。

5、排水支管户内检修由于卫生间漏水引起上下层邻居间纠纷的现象越来越多，漏水主要原因在于排水横管敷设于楼板下，居民装修时破坏管道及防水层。因此，卫生间应设计成下沉式，下沉350400毫米，将排水横管布置在本层内，防水层设在管道下方，发生堵塞及漏水均在本层解决。为了减少下沉空间，可以选用后排水坐便器及多通道地漏，卫生问吊顶后的高度能保证2.4O米左右。

6、空调凝结水的处理随着生活水平的提高，家庭安装多台空调比较普遍，无组织排放凝结水容易引起上下楼层居民纠纷，设计时应充分考虑多数住户的生活习惯，预留空调板并设计凝结水排水管。排水管应设专用管道并散流至附近雨水口，不宜直接接入雨水井。曾经发生过雨水井堵塞造成合用管道内雨水沿凝结水管倒灌进入底层住户的悲剧。

7、坐便器排水口位置目前坐便器的型号规格较多，下排水口的位置要求不同，设计施工中应选择合理的位置以便适应多数居民的要求，否则完工后很难改变。我们在回访中，好多居民抱怨坐便器排水口距墙面距离不够，选择便器时颇费周折。有的工程由于设计没有注明洁具间距，施工人员将排水口偏向中间甩口，导致住户无法安装淋浴房。综合多个厂家的产品样本，排水口距墙面的距离为305毫米，考虑装修前的墙面的距离宜为340毫米，住户反映较好。另外，施工图纸应有各种卫生洁具的定位尺寸。点这免费下载施工技术资料

8、地漏的水封《建筑给水排水设计规范》(GBJ15—88)(1997年版)第3.2.8A条规定“地漏的顶面标高应低于地面5～lOmm，地漏水封深度不得小于50mm。”此条规定目的就是防止水封被破坏后污水管道内的有害气体窜入室内污染室内环境卫生。但是在给排水设计说明中很少有人提及，建设及施工单位为了降低造价使用市场上价格低廉的地漏，这种地漏水封一般不大于3厘米，满足不了水封深度要求。建议设计施工时采用高水封或新型防返溢地漏。厨房内地面溅水很少，可以不设置地漏。

9、二次供水二次供水的传统做法是水池和水箱联合供水，在水箱出水管前设消毒装置，生活水池或水箱一般与消防水池或水箱合用。这样水体中细菌会交叉感染。设计中应将生活与消防水池(箱)分开设置，根据市政供水情况区别对待：供水不可靠的工程，底层设置大容量不锈钢水箱，出水消毒后由变频供水设备分区减压供水;双路供水的工程底层仅设置小容量不锈钢水箱贮存2小时生活用水量，由恒压变频供水设备分区减压水。若建筑物要求稳定的水压，则在屋顶设置小容量水箱(12小时用水量)进行稳压，由于水滞留时间短，可以不设消毒设备。这样大大降低了水质污染的几率，运行效果良好。

结 语

建筑给排水施工中的安全和质量管理，直接影响到水资源的合理利用。因此，对给排水工程的设计、施工、维修和运行管理的要求也就越来越高。为了确保民用给排水在使用过程中充分发挥其安全稳定、高效的作用，故民用建筑给排水系统的安装、施工技术及其质量控制极其重要。

一 给水部分

（一般地下地下全部采用PP-R或PVC-U塑料管或衬塑钢管）

1、先数给水入口处及室内的给水器具（如阀、水表等），根据管径不同分开统计。

2、算量时先算干管，再算立管，最后算支管；根据管径不同合计处其总量；变径点选在有接管的地方或是接了设备的地方。

3、一般情况下室外进户预留1.5m，接用水设备（如洗脸盆、大便器、洗涤盆等）的短立管每个接点高度按0.3m考虑。

4、算完量时需把穿墙、穿楼板套管数出来，如果是钢管的情况下需算其支架重量及除锈刷油面积（32及32以下的钢管和所有的塑料管不用算支架因为定额里综合了）；若是室外的或是地沟内的给水管道应按图纸说明上的要求保温体积。

5、套价时一般都看上设计说明，说明上说用什么管，就套什么管材；说明上说刷几遍漆就套几遍漆；说明上说做什么保温就套什么保温；最后的给管道冲洗一遍（所有饮用水都需冲洗）。

给水入户干管的计算

选中一个模板，出现的黑色方框标志着选中的范围1、数给水入户的入户装置（一般按标准进行数，如没有写图集就按图上画的数，切记入户的管子多大规格，所有的入户装置为多大规格，一般为阀门、水表等）

2、入户不同干管的长度=1.5（为外墙皮预留的）+干管图上量出的长度（砖混楼在一层地沟图上量，砖混楼一般干管在地沟里安装，高层结构在地下一层图上量，一般在地下一层顶板下安装）

3、室外1.5米管道的挖土方（一般如安装和土建是一个单位施工的，不给计算）插入新模板、收藏、复制，都是针对黑色方框进行操作。

给水立管的计算

1、立管的长度=1.5（为干管入户的标高）+每一层的层高*层数（一般看系统图就可算出）

2、立管上的阀门（阀门规格与立管的规格相同）

3、立管穿楼板套管（多大规格的立管套管为多大规格）

给水支管的计算

1、给水支管的长=图上从管井量出的水平段长度+返到地面垫层里的高度+0.3*所接给水设备的个数（在计算给水支管时一定要按系统图上标明的规格分开进行计算，一般都在给排水大样图上画）

2、穿墙套管（一般为管井中的立管接出的支管处有此套管）

3、给水支管上接的对应规格的水表、阀门（在套定额时一般水表里包括一个阀门，所以此处的阀门不需再进行套定额了）

给水工程套定额的项目：

1、各种规格的给水管子；2、各种规格的阀门；3、各种规格的水表；4、穿楼板套管；5、穿墙套管；6、管道冲洗；7、室外1.5米给水管道的挖土方。

二 排水部分

（一般±0.000以下及出屋面的排气管采用铸铁管，±0.000以上采用U-PVC塑料排水管）

排水工程分有压排水管道和无压排水管道（在高层中排地下集水坑中的水所用的排水管道为有压排水管道，一般民用的排水全部为无压排水管道），高层建筑中有地下和地上全部采用铸铁排水管的，需好好看图纸的说明。

1、排水工程里需数地漏的个数，洗脸盆、洗菜池、坐便器、淋浴器等（一般一层为铸铁地漏，二层以上为塑料地漏需分开进行统计）洗脸盆等都给水里数就不用数了，只数一次就好；排水管道上有检查口，但是在算量里就不用数了（定额里都考虑了）；，如果是铸铁的需除锈刷油。

2、排水管一般不和给水及采暖管一起走，它是独立的，直接排入市政排水管网；一般情况下首层和其他层分开计算，正负0以下及出屋面的均采用铸铁管道，正负0以上的一般都采用塑料管；而且首层为独立外排，不与其它层共排；排水短立管上接大便器的立管长度都按0.5米考虑，具体管径一般接大便器的管径都是等于100的，接其它排水设备的（具体看系统图上标注的）。

3、排水支管：一般卫生间都是从楼板下50CM处接出接至楼地面处和排水设备相连，（所以短立管按0.5米考虑）厨房一般是从楼板上30CM处接出，不需上返的太高一般按0.3米考虑

铸铁干管及±0以下立管的长度计算

A、铸铁干管及±0以下立管的长度为=3米（室外预留）+一层图上从外墙皮量至立管处的尺寸+系统图上标明的排水管底的标高（一般为1.7米）

B、排水干管室外3米的土方工程量（一般安装和土建为一个单位施工的也不给计算）

排水塑料立管的长度计算

立管长=各立管的总高度（各立管每一层的层高*总的层数）*立管的数量

出屋面铸铁管的长度计算

出屋面铸铁管长=1米（一般出屋面管为1米，看系统图上标的尺寸进行计算）*立管的数量

屋面铸铁风帽一般在土建中按“个”计算

排水支管的长度计算

排水支管应按系统图上标明的尺寸分开计算，一般接大便器的排水管径大一些，接其它设备的管径比较小一些，对照上给排水大样图和系统图将各种规格管子分开计算。

卫生间排水支管长度=在平面图上将各种规格管子的长度量出+0.5米*接排水设备的数量厨房排水支管长度=在平面图上将各种规格管子的长度量出+0.3米*接排水设备的数量（一般就为1个洗菜池）

地下部分及出屋面部分管道的除锈、刷油需从五金手册上查出其除锈、刷油工程量

地面扫除口在图纸上看，如有就计算

排水工程套定额的项目：1、地下部分的各种规格铸铁管2、地上部分各种规格的塑料管、3一层的铸铁地漏4、二层以上的塑料地漏5、各种卫生设备的安装6、排水管道的支架不计算因为在塑料管道中已考虑7、地下排水管道的除锈、刷油8、室外3米排水管道的土方开挖工程量、回填工程量

一、一般说明

（一）管网工程定额适用于城镇范围内新建、扩建项目的排水工程、市政给水、燃气管道安装工程。

（二）给水、燃气管道安装工程是按平原地带施工条件考虑的，如在起伏地带施工，管道的仰俯坡度超过30°且小于45°时，人工、机械费乘以系数1.05；超过45°时，人工、机械费乘以系数1.20。

（三）排水工程现浇混凝土包括≤的运输，超过者，套用道路工程混凝土半成品运输相应定额的增运距项目。

（四）本章涉及的现浇混凝土项目，均不包含模板制安，其模板的安拆执行本定额“L措施项目”混凝土模板及支架中“基础模板”、“管（渠）道平基模板”、“管（渠）道管座模板”和“其他现浇构件模板”相应项目。对于预制混凝土构件，除沟、涵、渠混凝土盖板制作、安装中的矩形板（L0>）和槽形板外，其他预制构件均按成品价计入定额，不再计算模板安拆、构件制作和运输费用。沟、涵、渠混凝土盖板中的矩形板（L0>）和槽形板制作，其模板制安执行该混凝土构件制作项目中的相应模板定额。

二、管道铺设

（一）排水管道安装

1．管道砂石基础项目适用于90°～180°管道砂石基础，设计采用的管基材料与定额不同时，按类似的定额项目换算材料，但人工费和机械费不作调整。管道混凝土基础项目适用于90°～360°管道基础。

2．管道铺设是按180°基座取定的，如基座为150°时，管道铺设定额的人工乘以系数1.02；基座为120°时,管道铺设定额的人工乘以系数1.03；基座为90°时，管道铺设定额的人工乘以系数1.05；基座为360°时，管道铺设定额的人工乘以系数0.95。

3．混凝土排水管道安装管材按钢筋混凝土管考虑，如为混凝土管时，每管材定额耗量调整为。

4．管道铺设是按平口管和企口管综合考虑的，若为承插管时，管道铺设定额人工乘以系数1.10，接口为钢筋混凝土套环时，安管定额人工费乘以系数1.3，套环另执行相应定额。

5．承插管和企口管接口的胶圈包含在管材价格中，不另计算。

6．混凝土管道接口砂浆抹带和接口填缝的人工已综合在安管定额内，接口砂浆抹带和接口填缝的材料按相应定额计算。

7．现浇混凝土套环接口定额不包含接口安钢丝网和止水带，设计要求安钢丝网和止水带时，按本章相应项目执行。

8．塑料管道铺设未包括管道与井身接口处理费用，发生时，按设计图纸另行计算。

9．管道安装深度＞时，安装人工乘以系数1.10，机械乘以系数1.20。

10．如非施工单位的责任造成二次闭水试验时，按相应定额乘以系数0.7。

11．混凝土管道接口如设计要求内抹时，套用顶管接口内处理相应项目，但材料乘以0.5系数。

（二）顶管

1．顶管是指顶进土内的管道，工作坑内的管道明敷，应根据管径、接口做法执行管道铺设相应定额。

2．工作坑垫层、基础执行本章管道附属构筑物相应项目。

3．顶管工作坑开挖是按土壤类别综合考虑的，不得调整，工作坑回填执行土石方工程相应定额。

4．顶管工作坑定额按规格分五个项目，其适用条件为：

（1）长×宽以内适用于顶φ≤管道；

（2）长×宽以内适用于顶φ～φ管道；

（3）长×宽以内适用于顶φ～φ管道；

（4）长×宽以内适用于顶φ～φ管道；

（5）长×宽以内适用于顶φ～φ管道。

5．顶管工作坑定额中包括钢、木后座的摊销费，如因土质松软，采用石砌或钢筋混凝土后座时，可按实际工程量套相应定额计算。

6．顶管工作坑支护是按枕木支撑考虑的，若施工中采用其他支护方式，则应扣除定额中锯材、铁抓钉、钢支撑、钢支座的材料费，其人工费按每立方米锯材扣除1164.15元，机械费按每立方米锯材扣除353.77元，工作坑的支护按批准的施工方案和相关定额另行计算。

7．顶进设备包括导轨、顶铁、内胀圈、后座钢板、元宝钢、钢梁、出土小平车、切土刃脚等。

8．顶管在形不成临时土拱的土层顶进时，一般土层中顶管人工按相应定额乘以系数1.20，砾石层中顶管人工按相应定额乘以系数1.40。

9．顶管接口处的橡胶圈、衬垫、钢套环，计入顶管用钢筋混凝土管材料费中，不再单独计算。

10．顶管接口内处理为沥青麻丝水泥砂浆接口，如采用其他接口时，按混凝土排水管道接口相应项目执行，其中人工费乘以系数1.10。

（三）沟渠工程

1．砌筑方沟执行砌筑渠道相应项目，混凝土方沟执行混凝土渠道相应项目。

2．砌体渠道定额中均未包含勾缝、抹灰，设计需要勾缝或抹灰时，执行本定额“C桥涵工程”相应项目。

3．砌体的石表面加工执行本定额“C桥涵工程”相应项目。定额中条石、砌块、砖的规格和石表面加工详见本定额“C桥涵工程”说明。

4．现浇混凝土墙与墙帽同时浇筑时，墙帽混凝土合并在墙体混凝土内，执行墙体相应定额。

5．砌体内采用钢筋加固者，按钢筋工程中的相应项目执行。

6．沉降缝材料与定额不同时，允许换算，但人工费、机械费不变。

（四）给水、燃气管道安装

1．管道输送压力是按低、中压考虑的。

2．管道安装是按埋地铺设考虑的，如遇架空管道安装，当高度＞时，其脚手架按措施项目计算。

3．管节取定长度：镀锌管与塑料管的长度已综合考虑不作调整；无缝钢管为，螺纹钢管为，钢板卷管为，预应力钢筋混凝土管为，铸铁管≤为；＞为。上列管节的取定长度与实际出厂的管节长度不同时，差值≤±定额不作调整；差值＞±按下式计算接口的增减数量。

接口增减数量=10/出厂的管节长度－ 10/定额的管节长度

根据上式计算的接口增减数量，按下表规定，以每管道安装相应定额的人工、材料、机械费乘以表中相应系数，作为增减的人工、材料、机械费：

4．各种管材的管壁厚度系综合取定的，管壁厚度与定额取定厚度不同时，定额不做调整。

5．无缝钢管（含螺纹钢管）安装包括≤的清沟底分段的强度试验和气密性试验。

6．铸铁管的安装基价中不包括管件的安装及材料费。管件按相应定额项目另行计算。

7．≤150的碳素钢管的定额基价已包括管件安装的人工费和材料费，但管件本身的价值另行计算。

8．孔网钢带塑料复合管及管件安装套用聚乙烯管及管件安装相应定额，人工费乘以系数1.15，机械费乘以系数1.05。

9．球墨铸铁管按铸铁管安装的相应定额计算。

（五）管道穿跨越

1．管道穿、跨越定额适用于给水、燃气管道穿跨越河流、公路、铁路工程。

2．拖管过河采用直线拖拉式。

3．机械吊装管桥，使用的机械已综合考虑，不得换算。

（六）管道防腐

1．管道防腐是按正常的施工方案综合考虑的，不得因施工方案不同而进行换算。

2．管道接头防腐已综合考虑在定额内，不得另行计算。

3．各种管道上的附件、阀门的防腐，均已综合考虑在定额内，不得另行计算。

4．给水管道上的附件、阀门的防腐，定额是按氯璜化聚乙烯考虑的，若使用环氧煤沥青时，把定额中氯璜化聚乙烯用量换为环氧煤沥青。

5．管道防腐定额中除粘胶带防腐外，若需使用机械进行翻转施工时，每防腐面积增加机械费0.80元。

（七）管道检验

1．强度试验和气密性试验项目，均摊销了管道两端卡具、盲(堵)板、临时管线用的钢管、阀门、螺栓等材料的消耗，不得另计。

2．管道的强度试验和气密性试验,不分材质和作业环境，均执行本定额。

3．强度试验和气密性试验项目，均已包括了一次试压的人工、材料和机械台班的耗用量。

4．管道的强度试验和气密性试验如分段试验合格后，需做总体试验时，另行计算。

5．管道水压试验、消毒冲洗DN <者，按DN

100定额乘以系数0.60。

三、管件、阀门及附件安装

（一）管件制作、安装

1．钢制管件分钢管制作和钢板制作两种，各种管件的焊缝已综合考虑，不作调整。

2．钢制管件计算单体重量时，焊缝的重量平均按钢制管件重量的2%计算。

3．四通制作执行三通制作的定额；刚性、柔性承插短管制作按异径管制作的定额基价乘以系数1.05。

4．钢制管件需焊接法兰时，除套用管件制作定额外，另套用法兰焊接相应定额。

5．钢制管件安装包括三通、四通、弯头、异径管、短管等，接口已综合考虑，不作调整。

6．在铸铁或钢管上钻孔接水的白铁管套用镀锌钢管连接碰头定额，其人工费、机械费乘以系数1.20。

7．预应力混凝土管转换件安装，如两端均采用柔性胶圈接口时，套用铸铁管件胶圈接口定额。

8．二合三通如设计采用焊接时，材料费按实调整，人工费不变。

9．在现场钢管挖眼接管的管径是指支管的管径。

10．用螺栓连接的盲板安装按法兰安装的相应定额乘以系数1.10。

（二）阀门安装

1．法兰阀门安装只适用于低、中压力的各种法兰阀门。

2．阀门解体检查，包括一次试压。

3．阀门研磨，包括解体检查和一次试压。

4．低压丝扣阀门安装，适用于各种内外螺纹连接的阀门。

5．法兰阀门安装仅一侧与法兰连接时，螺栓数量减半。

6．阀门安装不包括加长杆与执行机构安装。

7．齿轮传动阀门安装套用法兰阀门安装的相应定额，但人工费、机械费乘以系数1.30。

8．排气阀门安装套用法兰阀门安装的相应定额，但人工费、机械费乘以系数0.80，螺栓用量减半。

9．电动阀门安装，如阀门与电动机分离组合时，电机安装另套2015年《四川省建设工程工程量清单计价定额——通用安装工程》相应定额项目。

（三）附件安装

用户调压器安装包括出口两处接点中间的直通、旁通管道和各种管件、调压器以及放散管等的安装。但定额内未包括调压器箱、托(支)架、墩座的安装，如设计有要求时，另行计算。

四、支架制作及安装

管道支挡墩用石砌筑者，套用矩形井砌筑的相应定额。

五、管道附属构筑物

（一）砌体出水口、混凝土出水口执行本定额“C桥涵工程”中的相应定额项目；砌筑井筒执行圆形检查井项目；整体化粪池执行2015年《四川省建设工程工程量清单计价定额——房屋建筑与装饰工程》相应定额项目。

（二）砌筑井项目未包括踏步本身价值，另按设计的踏步数量及其成品价格计入定额项目。

（三）井内单独浇筑的混凝土流槽执行现浇混凝土垫层定额，人工费乘以系数1.20。

（四）砖砌扇形井执行砖砌矩形井定额，其中人工费乘以系数1.05。

（五）砌体定额中均未包含勾缝、抹灰，设计需要勾缝或抹灰时，执行本定额相应项目。

工程量计算规则

一、管道铺设

（一）排水管道铺设

1．管道基础按图示尺寸的体积以“m计算。

2．接口钢丝网水泥砂浆抹带按每一个接口设计的抹带砂浆量乘以接口数量以“m计算，钢丝网按每一个接口铺设的面积乘以接口数量以“m计算。

3．现浇混凝土套环接口按每一个接口设计的混凝土量乘以接口数量以“m计算。钢筋网按每一个接口设计的钢筋重量乘以接口数量以“kg”计算，止水带按每一个接口止水带长度乘以接口个数以“m”计算。

4．混凝土管道接口的个数按相同管径的管道净长除以单根管材长度计算，尾数不足一个时按一个计算。

5．管底坡度大于10%时，管长按斜长计算。

6．管道闭水试验按实际闭水长度计算，不扣除各种井所占长度。

7．管道长度按平面图的井距长度(中—中)，减去井室净空及其他构筑物所占的长度计算。管道应减井室的长度L规定如下：

当井室为矩形时，L=井室净距－；

当井室为圆形时，按下表长度扣除：

圆井中接入管应扣长度表

注：1.

单向接入圆井的管道，按表中应扣长度的1/2计算。

2. 当接入圆井两端的管径不同时，分别计算扣减长度。

（二）顶管工程

1．顶管的长度按顶入土层内的长度计算。

2．长距离顶管工作坑的个数，由施工组织设计根据地形、地质、水文等条件决定。

3．中继间的个数按批准的施工组织设计确定的个数计算。

4．顶管的接口处理按实抹个数计算。

（三）沟渠工程

1．预制混凝土构件模板按混凝土接触面积以“m计算，单孔面积≤的孔洞不予扣除，洞侧壁模板亦不增加，单孔面积＞时，应予扣除，洞侧壁面积并入模板工程量内计算。

2．砌体均按图示尺寸以“m计算，嵌入砌体的钢筋、铁件以及单个面积在≤的孔洞均不扣除。

3．渠道沉降缝按图示尺寸以“m计算，嵌缝和止水带按图示尺寸以“m”计算。

（四）给水、燃气管道铺设

1．各种管道的安装工程量均按中心线的延长米计算，不扣除阀门和各种管件所占的长度。

2．各种钢板卷管(包括螺纹钢管)、DN

>500的铸铁管等，直管的主材数量应按定额用量扣除管件所占的长度计算。

3．管道安装总工程量≤，且管径≤时，管道及管件安装人工费和机械费均乘以系数2.0。

4．水压试验、冲洗消毒工程量按设计中心线的管道长度计算。

5．强度试验和气密性试验的工程量按设计中心线的长度计算。

（五）管道防腐

1．管道防腐的长度按管道的设计长度计算。

2．管道防腐面积的计算规则如下：

管道外防腐面积=管外径×3.142×设计长度

管道内防腐面积=管内径×3.142×设计长度

（六）管线穿跨越

1．单拱跨管桥制作、安装、预制组装，以每按4.494个口考虑，如与实际不符时允许调整，定额中的人工、材料、机械按管道安装的说明处理。

2．附件制作，每项单孔跨越只允许套用一次定额。管段组对按设计长度套用定额。

3．门型单拱跨管桥头已综合考虑了弯头、加强筋、板制作及地脚螺栓安装的人工、材料、机械费，使用时不作调整。

4．超运距新增加的机械费已综合在相应项目内，不再另行计算。

二、管件、阀门及附件安装

（一）管件制作安装

1．管件制作以“t”计算。

2．管件的单体重量不分钢管制作或钢板制作，均按国标S3规定计算，或按设计图纸规定的图示尺寸的净面积乘以厚度再乘以7.85t/m计算。实际壁厚与S3规定不同时允许换算。

3．管件的数量按图纸计算，但与闸阀连接的管件不得重复计算。

4．法兰焊接安装均以“副”计，单个法兰焊接安装按0.5副计算。

5．法兰管件安装按自带法兰的个数，套用法兰安装的相应项目，人工、机械费乘以系数1.3。

6．管件安装如果两端接口形式不同时，按其中一端的接口形式套用定额。

7．水泥压力管的管线中的转换件，不分铸铁、钢制按接口形式套用定额。

（1）水泥压力管管件的刚性、柔性承插口，不分铸铁或钢制均按不同接口材料，分别套用铸铁管件安装的相应定额。

（2）套管式的转换管件，套用刚性套管安装的相应定额。

（3）刚性承插三通、四通、弯头等转换件，按接口材料的不同，分别套用预应力混凝土管转换件或铸铁管件、钢制管件的安装定额，但一个转换件只能套一种接口材料的管件安装定额。

（二）阀门安装

1．阀门安装按设计数量以“个”计算。

2．阀门单体试压、解体检查和研磨，均按实际发生的数量以“个”计算。

3．法兰安装用的垫片定额是综合考虑的，如使用其他垫片时均不允许换算。

（三）附件安装

调压器安装按设计图数量以“个”计算。

三、管道附属构筑物

（一）井垫层、基础按图示尺寸的体积，以“m”计算。

（二）井内沉砂坑加深部分增加的工程量，合并在基础内计算。

（三）井墙按图示尺寸以“m”计算，应扣除φ>的管道占位体积，异径井筒和流槽的砌体与井墙合并计算。

（四）抹面、勾缝按图示尺寸的面积以“m”计算，应扣除φ>的孔洞面积。

（五）现浇混凝土井壁、井顶按图示尺寸以“m”计算，应扣除φ>的孔洞体积。

膜生物反应器(MBR)是一种由膜分离单元与生物处理单元相结合的新型水处理技术，以膜组件取代二沉池在生物反应器中保持高活性污泥浓度减少污水处理设施占地，并通过保持低污泥负荷减少污泥量。

MBR管式膜的特点：

1、微生物浓度可增加2-4倍，生化效率提高20%-40%

2、取代了传统生物处理技术末端二沉池

3、水力停留时间短，污泥(有机大分子胶粒)停留时间长

4、操作简便可操控，易于实现自动控制

5、使用寿命长(3-5年)

6、拉伸强度大于等于120Mpa

7、产水悬浮物和浊度几乎为0

8、出水水质优质稳定

9、剩余污泥产量少

10、占地面积小，不受设置场合限制

11、可去除氨氮及难降解有机物

12、污水COD可降低93%以上，可达到国标。

与传统的生化水处理技术相比，MBR具有以下主要特点：处理效率高、出水水质好;设备紧凑、占地面积小;易实现自动控制、运行管理简单。应用于高浓度事业废水和市政民生污水中水回用系统。

• 规范/图集名称：《JGJ147-2016 建筑拆除工程安全技术规范》
• 实施日期：2017-05-01
• 被替标准号：JGJ147-2004

内容简介

本规范适用于工业与民用建筑工程、市政基础设施等整体或局部拆除工程的施工及安全管理。

本规范的主要技术内容是：1．总则；2．术语；3．基本规定；4．施工准备；5．拆除施工；6．安全管理；7．文明施工。

本规范修订的主要内容是：1．增设相关术语；2．基本规定作了调整、增加相应条文；3．“机械拆除”一节中新增关于机械设备前端工作装置作业高度要求等条文；4．对“爆破拆除”作出相应调整；5．在“文明施工”一章中，增加了有关“节地、节水、节能、节材和环境保护”等绿色施工内容的条文：6．依据现行法规标准，结合拆除工程施工技术现状．对相应条文内容进行了修订。

规范目录

l 总则
2 术语
3 基本规定
4 施工准备
5 拆除施工
5．1 人丁拆除
5．2 机械拆除
5．3 爆破拆除
5．4 静力破碎拆除
6 安全管理
7 文明施工
本规范用词说明
引用标准名录
附：条文说明

强制性条文

5.1.1　人工拆除施工应从上至下逐层拆除，并应分段进行，不得垂直交叉作业。当框架结构采用工人拆除施工时，应按楼板、次梁、主梁、结构柱的顺序依次进行。

5.1.2　当进行人工拆除作业时，水平构件上严禁人员聚集或集中堆放物料，作业人员应在稳定的结构或脚手架上操作。

5.1.3　当人工拆除建筑墙体时，严禁采用底部掏掘或推倒的方法。

5.2.2　当采用机械拆除建筑时，应从上至下逐层拆除，并应分段进行；应先拆除非承重结构，再拆除承重结构。

6.0.3　拆除工程施工前，必须对施工作业人员进行书面安全技术交底，且应有记录并签字确认。

    文章来源：科度BIM  图/文：丹丹

    巧用过滤器—校核模型

    在Revit建模过程中，经常会使用到“过滤器”，巧用过滤器校核、审查模型等；那么过滤器是如何创建的呢？有几种创建方法呢？它是如何使用的呢？下面用结构基础为例为大家讲解该功能的使用办法，如图1所示：

    图1

    打开【可见性/图形替换】对话框，进入“过滤器”里，如图2所示：

    图2

    1：选择过滤器；

    2：编辑/新建（过滤器的新建）；

    点击“编辑/新建”，进入到新建过滤器对话框，如图3所示：

    图3

    ①：新建过滤器，弹出对话框并命名，如图4所示

    图4

    ②：新建过滤器命名：桩顶偏移-800；

    ③：选择新建过滤器（桩顶偏移-800）；

    ④：过滤器类别选择“结构基础”；

    ⑤：设置过滤条件（偏移量等于-800）。

    3：添加过滤器

    点击确定，回到过滤器界面，只需添加我们设置完成的过滤器，如图5所示：

    图5

    ⑥：选择新建过滤器（桩顶偏移-800）。

    根据以上操作，过滤器就设置完成，并且可以对它表面颜色进行更改，方便我们校核，如图6所示：

    图6

    免费Revit教学视频。

 市政道路透层的施工工艺要求

1 透层的作用

透层是适用于无机结合料基层表面的有机结合料渗透层，用于一般路段的下面层与基层之间的层问处理。主要作用如下：

(1)透入基层表面孑L隙，增强基层和面层间的粘结；

(2)有助于结合基层表面集料中的细料；

(3)在完成基层的铺装后，适时洒布透层油还可以减少基层的养生费用，提高养生质量；

(4)经过透层油渗透成型以后的基层，表面的开口孔隙被填充，从而得到一个渗透深度上的防水层；

(5)在由于某种原因推迟铺筑面层的情况下，透层可为基层提供临时性防护措施，防止降雨和临时行车的破坏。按规范要求，透层油需渗入到基层5～10 mm以内，要经过充分渗透固结后，才能在其上做粘层或封层，否则只会在基层表面形成一层油膜，一经车辆行驶或搓动，就很容易被车轮粘走、卷皮或磨掉，不仅起不到固结、联结、封闭、防水的作用，还会导致上面沥青混凝土层的推移、脱落等损坏。

2 透层的施工工艺要求

(1)配合比选用。

沧黄高速公路选用煤油稀释9O号沥青作为透层材料，有关技术指标符合道路用液体石油沥青AL(M)一2标准要求。依据常识，煤油用量越大，渗透效果越好，但是沥青含量低，就满足不了透层对基层固结、稳定、联结、防水的作用要求，所以合格的产品必须同时符合渗透和粘度要求。在生产煤油稀释沥青时粘度要求不小于规范要求的最小值，经过反复的试配，结合洒布效果确定配合比为，沥青：煤油=58：42(重量比)。

(2)煤油稀释沥青的生产。

由于煤油极易溶解沥青，以往经验是根据配合比将沥青加入煤油中人工进行搅拌，但是这样煤油与沥青不能充分融合，容易分离。基于这种情况，我们加工制作了煤油稀释沥青搅拌罐，为了防止沥青温度过高造成煤油极度挥发，将沥青温度加热至120 C，沥青与煤油用量通过流量计控制。按配合比加入沥青和煤油后，在搅拌罐中搅拌30 min后将成品打入沥青洒布车。为了防止煤油与沥青分离，当天生产的成品液体沥青最好当天用完。

(3)煤油稀释沥青的洒布。

洒布前，人工对基层要做一次彻底的清扫，将基层表面的杂物、浮尘清除干净，如有泥土时，则采用水车冲洗。对于水泥碎石基层表面粗糙，扫帚清扫不彻底，则采用风力灭火器将其吹净。基层清扫完成后，经检验验收合格，用洒水车向基层洒适量的水湿润，以便煤油稀释沥青更好地渗入基层。煤油稀释沥青洒布采用智能沥青洒布车作业，车中的微电脑能够准确地控制煤油稀释沥青的洒布量。沥青洒布车以8 km／h的速度匀速行驶，洒布作业前将数值输入电脑，洒布作业时，电脑即可自动控制。对于加宽路面、桥头等机械施工不便的部位，用该车配备的手动喷洒枪进行喷洒。洒布桥面前用油毡将护栏等部位覆盖，防止污染。煤油稀释沥青洒布量控制在既能达到渗透效果叉不至在表面形成油膜为宜，洒布前需对基层表面做细致观察，确定洒布量，防止洒布量过多出现流淌或洒布量不足出现花白现象，尽量做到不补洒。根据水泥碎石基层表面的粗糙程度，洒布量一般控制在0．6～0．8 kg／m。。

(4)注意事项。

根据试配产品合格的试验结果，结合乳液罐的容积，计算出需要加入的乳化剂、丁苯胶乳(阳离子)的数量。当乳液罐中水的温度达N6o C时，先将乳化剂加入，通过搅拌器将乳化剂充分溶解后再加入丁苯胶乳。所用7o号重交沥青加热温度不宜太高，一般加热温度达到130 C后即可生产，沥青、乳液的用量通过乳化设备的计量器控制，乳液和沥青经过胶体磨研磨后生产出的液体即为SBR改型乳化沥青。乳化沥青生产出来后，试验室需对沥青含量进行检测，合格后将改性乳化沥青先打入成品罐后再装车。生产的改性乳化沥青最好当天用完，因特殊情况没有用完的乳化沥青在储存罐中存放时，要不间断地煤油稀释沥青作业时要根据天气情况作业，遇大风、降雨、路面潮湿时不得进行洒布作业。透层施工完成后封闭交通24 h以后可进行沥青混凝土下面层的铺装，如果不能及时施工，派专人对施工的段落进行看护，并设置醒目的标志，禁止非施工车辆通行，避免造成污染。

摘要：A、铸铁干管及±0以下立管的长度为=3米（室外预留）+一层图上从外墙皮量至立管处的尺寸+系统图上标明的排水管底的标高（一般为1.7米 B、排水干管室外3米的土方工程量（一般安装和土建为一个单位施工的也不给计算）

给排水工程（给水、排水）

一、给水部分：

1、先数给水入口处及室内的给水器具（如阀门、水表等），根据管径不同分开统计。

2、算量时先算干管，再算立管，最后算支管；根据管径不同合计处其总量；变径点选在有接管的地方或是接了设备的地方。

3、一般情况下室外进户预留1.5m，接用水设备（如洗脸盆、大便器、洗涤盆等）的短立管每个接点高度按0.3m考虑。

4、算完量时需把穿墙、穿楼板套管数出来，如果是钢管的情况下需算其支架重量及除锈刷油面积（32及32以下的钢管和所有的塑料管不用算支架因为定额里综合了）；若是室外的或是地沟内的给水管道应按图纸说明上的要求计算保温体积。

5、套价时一般都看上设计说明，说明上说用什么管，就套什么管材；说明上说刷几遍漆就套几遍漆；说明上说做什么保温就套什么保温；最后的给管道冲洗一遍（所有饮用水都需冲洗）。

给水入户干管的计算

1、数给水入户的入户装置(一般按标准图集进行数，如没有写图集就按图上画的数，切记入户的管子多大规格，所有的入户装置为多大规格，一般为阀门、水表等）

2、入户不同干管的长度=1.5(为外墙皮预留的)+干管图上量出的长度(砖混楼在一层地沟图上量，砖混楼一般干管在地沟里安装，高层结构在地下一层图上量，一般在地下一层顶板下安装）

3、室外1.5米管道的挖土方(一般如安装和土建是一个单位施工的，不给计算)

给水立管的计算

1、立管的长度=1.5（为干管入户的标高）+每一层的层高*层数（一般看系统图就可算出）

2、立管上的阀门（阀门规格与立管的规格相同）

3、立管穿楼板套管（多大规格的立管套管为多大规格）

给水支管的计算

1、给水支管的长=图上从管井量出的水平段长度+返到地面垫层里的高度+0.3*所接给水设备的个数（在计算给水支管时一定要按系统图上标明的规格分开进行计算，一般都在给排水大样图上画）

2、穿墙套管（一般为管井中的立管接出的支管处有此套管）

3、给水支管上接的对应规格的水表、阀门（在套定额时一般水表里包括一个阀门，所以此处的阀门不需再进行套定额了)

给水工程套定额的项目

1、各种规格的给水管子2、各种规格的阀门3、各种规格的水表、4穿楼板套管5、穿墙套管6、管道冲洗7、室外1.5米给水管道的挖土方

二、排水部分：

排水工程分有压排水管道和无压排水管道(在高层建筑中排地下集水坑中的水所用的排水管道为有压排水管道，一般民用的排水全部为无压排水管道)，高层建筑中有地下和地上全部采用铸铁排水管的，需好好看图纸的说明。

1、排水工程里需数地漏的个数，洗脸盆、洗菜池、坐便器、淋浴器等（一般一层为铸铁地漏，二层以上为塑料地漏需分开进行统计）洗脸盆等都给水里数就不用数了，只数一次就好；排水管道上有检查口，但是在算量里就不用数了（定额里都考虑了），如果是铸铁的需除锈刷油。

2、排水管一般不和给水及采暖管一起走，它是独立的，直接排入市政排水管网；一般情况下首层和其他层分开计算，正负0以下及出屋面的均采用铸铁管道，正负0以上的一般都采用塑料管；而且首层为独立外排，不与其它层共排；排水短立管上接大便器的立管长度都按0.5米考虑，具体管径一般接大便器的管径都是等于100的，接其它排水设备的（具体看系统图上标注的）。

3、排水支管：一般卫生间都是从楼板下50CM处接出接至楼地面处和排水设备相连，（所以短立管按0.5米考虑）厨房一般是从楼板上30CM处接出，不需上返的太高一般按0.3米考虑

铸铁干管及±0以下立管的长度计算为：

A、铸铁干管及±0以下立管的长度为=3米（室外预留）+一层图上从外墙皮量至立管处的尺寸+系统图上标明的排水管底的标高（一般为1.7米）

B、排水干管室外3米的土方工程量（一般安装和土建为一个单位施工的也不给计算）

排水塑料立管的长度计算为：

立管长=各立管的总高度（各立管每一层的层高*总的层数）*立管的数量

出屋面铸铁管的长度计算为：

出屋面铸铁管长=1米（一般出屋面管为1米，看系统图上标的尺寸进行计算）*立管的数量

排水支管的长度计算为：

排水支管应按系统图上标明的尺寸分开计算，一般接大便器的排水管径大一些，接其它设备的管径比较小一些，对照上给排水大样图和系统图将各种规格管子分开计算。

卫生间排水支管长度=在平面图上将各种规格管子的长度量出+0.5米*接排水设备的数量厨房排水支管长度=在平面图上将各种规格管子的长度量出+0.3米*接排水设备的数量（一般就为1个洗菜池）

地下部分及出屋面部分管道的除锈、刷油需从五金手册上查出其除锈、刷油工程量

排水工程套定额的项目

1、地下部分的各种规格铸铁管2、地上部分各种规格的塑料管、3一层的铸铁地漏4、二层以上的塑料地漏5、各种卫生设备的安装6、排水管道的支架不计算因为在塑料管道中已考虑7、地下排水管道的除锈、刷油8、室外3米排水管道的土方开挖工程量、回填工程量

采暖工程

采暖工程分地热采暖和散热器采暖，一般采暖管道都需做保温，室内的采暖管道不需做保温，但目前的建筑基本上室内看不到采暖管道，所有的采暖管道都在地沟里或管井内，所以都应保温，如管道的保温厚度或保温材料用的不一样就把不同的保温厚度或保温材料的管子分开计算，以方便管道的保温及除锈、刷油的计算。

地热采暖的计算

一.干管的计算

1.采暖入户装置的计算，一般按标准图集查可得，多大规格的入户管对应多大规格的各种阀门、过滤器、热量表；一般压力表、温度计不分规格。

2.不同规格干管的长度={1.5（从外墙皮1.5）+ 一层平面图上量出的不同规格的长度}*2根（供回水）

3.波纹伸缩器（分规格数）一般在干管上设，多大规格的干管对应多大规格的伸缩器（在一层干管图上可查得）

二.立管的计算

1.不同规格立管的长度=每一层的层高*对应规格的层数

2.立管最低端的阀门（分规格数）

3.立管最高端的自动排气阀（分规格数），一般自动排气阀都带一个控制阀，因为定额里的自动排气阀不含控制阀，所以应单独套价

4.立管的穿楼板套管（分规格数）

三.支管的计算

1.从立管上接出的支管一般供水管上有过滤器、热量表、阀门、回水管上只有一个阀门对应管子的规格将其全部数出来

2.从立管上接出的支管一般有穿墙套管（分规格数）

3.支管的长度=在大样图上量出从管井至分集水器的距离+（分集水器距地高度+0。2）*2根（一供一回）+立管接支管处的高度*2（因为支管从立管接出时是在本层楼板上的（H+0.6假设的）接出的，现地热管要走地面所以要返到地面的垫层里）。

4.按不同的回路统计分集水器的数量（因为不同回路的分集水器材料价格不一样）

四.计算地面的净面积=房间主墙间的净面积（因为算出此量后可以计算地面聚苯板的面积、地面钢丝网片的面积、锡泊纸的面积以上工程量全部套定额）

五.计算地面的净周长（因为算出此量后可以计算地面的聚苯板条的长度）

六.将每一回路的PE-X地热管的长度 按图上所标的长度全部加起来即可。

七.计算钢管的支架工程量查表可得

八.采暖管道的除锈、刷油

九.采暖管道的保温层体积、保护层面积（查表可得）

十.地热采暖工程套定额的项目

1、 各种规格的给水管子

2、各种规格的阀门

3、各种规格的热量表

4、穿楼板套管

5、穿墙套管

6、管道冲洗

7、自动排气阀

8、各回路的分集水器安装

9、除锈、刷油

10、保护层体积、保护层面积

11、地热管

12、钢丝网片

13、聚苯板面积

14、聚苯板条长度

15、锡泊纸的面积

16、室外1.5米给水管道的挖土方

散热器采暖的计算

采暖干管、立管、支管及各管道上的阀门计算与地暖采暖相同，支架计算也一样，但计算散热器采暖时应计算：A、数散热器的组数（最后套手动放风阀用）B、将散热器的片数全部加起来（套散热器时是套所有的片数）C、散热器除锈刷油（查表可得）

消火栓管道工程

一.消防工程包括

1、消火栓系统、2、自动喷淋系统、3、防火卷帘、防火门4、火灾自动报警系统5、防排烟及正压送风系统6、屋顶消息间及地下泵房工程

二.消火栓系统中一般需计算以下工程量

1、消火栓干管2、立管3、支管4、消火栓箱（分单栓箱和双栓箱需看图而定）5、阀门消防工程一般用蝶阀6、穿楼板套管7、管道支架8、消防水泵结合器9、管道除锈刷油10、有的工程屋顶设试验消火栓，一个试验消火栓就带压力表一个，泄水阀一个。

三.消火栓干管的计算

1、消火栓干管入口处数水泵结合器、阀门（规格与管子的规格相同）

2、消火栓干管长度=1.5米+1.2（±0以下埋深1.2米）+平面的长度（从图上量出的）

四.消火栓立管的计算

1、立管最底端都有一个蝶阀（规格与立管规格相同）

2、立管的长度=每一层的层高*层数（从系统图上查标高和层数可得）

3、穿楼板套管（套管规格与立管规格相同）

五.消火栓支管的计算

1、支管的长度=在平面图上从立管（在平面图上是圆圈）量至配电箱的尺寸

六.数消火栓箱的数量（注意看是单栓还是双栓？）看屋顶上是否有试验栓？如有试验栓上都带有一个压力表和一个泄水阀

七.消防管道的除锈、刷油

八.钢筋支架计算与前面的支架计算方法相同

消防自动喷淋系统

一.消防自动喷淋系统中需计算以下工程量

1、喷淋管道的干管2、立管3、支管（消防喷淋管道连接一般DN>100的采用沟槽连接，DN≤100的采用螺纹连接）4、沟槽件（在平面图上有弯头、三通等部位全部数出沟槽件的数量）4、喷头（分规格的有DN15的和DN20的）5、信号蝶阀（消防喷淋工程一般用信号蝶阀）6、穿楼板套管7、管道支架8、喷淋立管上有自动排气阀9、管道除锈刷油10、管道冲洗（不用计算，把各种管道的长度加起来直接套定额）

二.喷淋管道干管的计算（干管一般在高层地下一层顶板上进入的）

1、 干管的长度=1.5+图上量出的距离

2、 干管上的水泵结合器、阀门的数量、信号蝶阀

三.喷淋管道立管长度的计算

1、立管的长度=每一层的层高*层数（从系统图上查标高和层数可得）

2、穿楼板套管（套管规格与立管规格相同）

3、喷淋立管与支管相接处接出的水流指示器数量、

4、立管上的自动排气阀

四.喷淋管道支管长度的计算

1、喷头的数量

2、支管的长度=水平段长度+竖直段长度（水平段长度在图上量出，竖直段长度按喷头的数量每个喷头按50CM考虑）

3、每个支管未端有时接未端试水装置一套

五.防火门、防火卷帘工程

防火门、防火卷帘全部按面积计算。在套定额时应注意防火门应套门的面积、每个门套一个闭门器1付、暗插销一个，L形执手杆锁一个，防火卷帘应套卷帘的面积、卷帘门手动装置一套、卷帘门电动装置一套、卷帘门成套按钮一套。

六.防排烟及正压送风系统

防排烟系统应计算如下工程量：

1、不同规格风管的面积（风管的周长*风管的长度）

2、风管接口按面积计算（风管接口的长度*风管接口的周长，一般风管接口是圆形的，先算出圆的周长）

3、在地下室及屋顶按风机的规格不同分别统计出来

4、按规格不同数出风口的数量

5、在管道上有防火阀，此阀一般都在主管道的附近

6、按不同规格数调节阀的数量

7、在风机的旁边一般有软接头，天方地圆、防虫网等构件（一般软接头按M2计算，软接头长度为300MM左右，天方地圆按面积计算，天方地圆的长度在图上量，一半按规格大的计算，一半按规格小的计算）

七.泵房及屋顶水箱间

消防泵房一般计算如下工程量：

1、镀锌钢管的长度

2、室内消火栓泵的数量（一般为两个，一用一备）按图上数，套定额时要套电机调试，有几个泵就有几个电机调试。

3、消火栓泵应给配一个变频控制柜（相当于电气的配电箱），如有消火栓泵和喷淋泵应各自配一个配电箱。

4、湿式报警装置的个数

5、信号蝶阀的数量

6、水泵结合器的数量

7、不同规格大小头、及软接头的数量（一般泵的两端都有大小头，和软接头）

8、各种规格的阀门（闸阀、止回阀、安全阀）的数量、压力表（一般泵的两端都有这些阀门）

9、防水套管的数量（套定额时应套制作、安装两项）

10、管道支架的重量

11、管道除锈、刷油

电气工程（强电、弱电及防雷接地部分）

一、强电部分：

1、熟悉图纸：① 先看设计说明，把设计说明上的工程所用材料及防雷部分的说明全部记下来，然后说明上一般都附有图例，把图例上所有的需要数个数的（配电箱分不同规格、灯具、插座、开关等）都分别统计出数量；② 看系统图时应对上平面图，了解管子的走向。系统图上的上下方向一般在平面图只有点或圈表示（说明是垂直走的）；系统图上的左右方向在平面图上左右走；系统图上的斜线45度方向走，说明在平面图上前后走的管道；系统图上用标高推其立管的高度，平面图上可以量出干管及支管的水平段长度；

2、工程量计算流程：首先从室外→总配电箱→单元配电箱→户内配电箱→各个回路（照明、插座等）。

3、计算步骤：先算管（槽）后算线（缆），管（槽）不进箱、线（缆）进箱。

4、有关规定：室外进线图纸上未标注的情况下，室外预留1.5m（室外至外墙皮）；电缆进箱长度加2m，电线进箱长度为配电箱的半周长；没给实际做法的情况，考虑地面做法为0.3m。所有的电线管子全部为暗敷（在混凝土楼板及墙面、地面中，在平面图中量管子时只有楼梯处的管子一般按图上画的量，其它房间的管子可以按两点间最短距离量）

二、弱电部分:

1、计算原理同强电的配电箱至插座回路的原理相同，只是弱电系统不用算线，只算管（槽），所有与线相关的量都不用计算了（如电缆头等）。

2、与强电不一样的地方：①套价时弱电插座套面板，不能套插座；②算对讲系统时不需算室外进线（因为其是一个独立的系统，不需外引线），只需算一个电源供电的管和线；③ 一般情况下网络与电话为同管敷设的，也有不同管的，看情况而定，同管就算一次管就行了。

三、防雷接地部分

1、 屋面上只需算避雷网的长度=把屋顶上图纸上画（╳╳）的全部加起来；如特殊情况有的工地做避雷网的混凝土块应按间距1米将其数出来

2、首层算室内接地母线及室外接地母线的长度=首层接地图上的接地线全部加起来*1.039

3、避雷引下线的长度=引下线的个数*引下线的高度（一般引下线高度应从檐口至钢筋混凝土基础处的标高）

4、在一层接地图上数断接卡子的个数

5、在卫生间数局部等电位箱的数量

6、在一层总配电箱位置数总等电位箱

7、总等电位箱与局部等电位的接地母线的长度

8、角钢接地极按图上数出根数

9、高层结构每3层应将其塑钢窗户和引下线连接起来应计算均压环的长度=连接处同一层圈梁的长度

电气工程相关套价的项目

强电部分：

1、不同规格的配电箱2、各种部位的插座3、各种形式的开关4、各种灯具、5、接线盒、6、开关盒、7、各种规格的管子8、各种规格的电线、（一般截面大于6MM2的全部套动力线路，小于6MM2的全部套照明线路）9、各种规格的电缆、10电缆头11、电缆端子（一般16MM2以下的端子全部为无端子， 16MM2以上的端子为焊端子）

弱电部分：

1、不同规格的配电箱2、各种插座3、接线盒4、各种规格的管子、

避雷部分：

1、避雷网2、避雷引下线路3、断接卡子4、角钢接地极5、户外接地母线6、户内接地母线7、总等电位箱8、局部等电位箱9、均压环10、接地网调试。

    文章来源：寻梦书生

    大家好我是寻梦书生，一个BIM行业的学习与探索的BIMer.

    今天为大家介绍一下Revit悬索桥的教程，Revit做桥梁建模的确不多，也可能是我没接触过吧~一般做市政这块用Bentley软件的比较多，毕竟软件各有所长。Revit在工民建应用较为广泛。

    首先给大家先看下效果，我也是跟个教程做了一遍.导入Lumion做了几个渲染图。

    图.悬索桥侧面1

    图.悬索桥侧面2

    图.悬索桥正面

    下面进入重点，悬索桥Revit建模，是在体量环境里面建模的，其实体量建模也是在族环境，只是体量里面更自由一点，不必处处想着参数化，但是能参数化控制当然最好，本项目——一个斜拉桥也可以算作一个族吧，当然这个族里面用了很多嵌套族。可调节参数不多，有桥面宽，斜拱的高度和水平距离。桥跨的横向拉梁只是用体量直接拉伸的，没有做参数化，并且个数也没有参数化，导致桥梁其他参数可调范围比较小。当然有兴趣的小伙伴可以自己动手做一下，然后尝试深化一下.

    最重要的一点也是关键点就是斜拉杆采用的自适应构件建模.

    图：自适应构件建模演示1

    图：自适应构件建模演示2

    图：自适应构件绘制

    这种悬索桥首先确定空间轮廓曲线，然后添加参照点，通过自适应构件就可以绘制了.包括空间桁架结构的Revit的建模也要通过这种方式建模.Revit钢结构建模这块的确比较薄弱，官方的解决方式是通过AdvanceSteel来建模，包括深化设计.好消息是Revit2019版本添加了钢结构模块，把之前通过附件方式安装的Extention和钢结构节点库整合了进去.

  培训网校课程目录

  零基础培训教程

  项目实战训练营

给水部分

一般地下地下全部采用PP-R或PVC-U塑料管或衬塑钢管

1、先数给水入口处及室内的给水器具(如阀、水表等)，根据管径不同分开统计。

2、算量时先算干管，再算立管，最后算支管;根据管径不同合计处其总量;变径点选在有接管的地方或是接了设备的地方。

3、一般情况下室外进户预留1.5m，接用水设备(如洗脸盆、大便器、洗涤盆等)的短立管每个接点高度按0.3m考虑。

4、算完量时需把穿墙、穿楼板套管数出来，如果是钢管的情况下需算其支架重量及除锈刷油面积（32及32以下的钢管和所有的塑料管不用算支架，因为定额里综合了）；若是室外的或是地沟内的给水管道应按图纸说明上的要求保温体积。

5、套价时一般都看上设计说明，说明上说用什么管，就套什么管材;说明上说刷几遍漆就套几遍漆;说明上说做什么保温就套什么保温;最后的给管道冲洗一遍(所有饮用水都需冲洗)。

· 给水入户干管的计算

1、数给水入户的入户装置(一般按标准进行数，如没有写图集就按图上画的数，切记入户的管子多大规格，所有的入户装置为多大规格，一般为阀门、水表等)

2、入户不同干管的长度=1.5(为外墙皮预留的)+干管图上量出的长度(砖混楼在一层地沟图上量，砖混楼一般干管在地沟里安装，高层结构在地下一层图上量，一般在地下一层顶板下安装)

3、室外1.5米管道的挖土方(一般如安装和土建是一个单位施工的，不给计算)

· 给水立管的计算

1、立管的长度=1.5(为干管入户的标高)+每一层的层高*层数(一般看系统图就可算出)

2、立管上的阀门(阀门规格与立管的规格相同)

3、立管穿楼板套管(多大规格的立管套管为多大规格)

· 给水支管的计算

1、给水支管的长=图上从管井量出的水平段长度+返到地面垫层里的高度+0.3*所接给水设备的个数(在计算给水支管时一定要按系统图上标明的规格分开进行计算，一般都在给排水大样图上画)

2、穿墙套管(一般为管井中的立管接出的支管处有此套管)

3、给水支管上接的对应规格的水表、阀门(在套定额时一般水表里包括一个阀门，所以此处的阀门不需再进行套定额了)

· 给水工程套定额的项目

1、各种规格的给水管子；2、各种规格的阀门；3、各种规格的水表；4、穿楼板套管；5、穿墙套管；6、管道冲洗；7、室外1.5米给水管道的挖土方。

排水部分

一般±0.000以下及出屋面的排气管采用铸铁管，±0.000以上采用U-PVC塑料排水管

排水工程分有压排水管道和无压排水管道，在高层中排地下集水坑中的水所用的排水管道为有压排水管道，一般民用的排水全部为无压排水管道。高层建筑中有地下和地上全部采用铸铁排水管的，需好好看图纸的说明。

1、排水工程里需数地漏的个数，洗脸盆、洗菜池、坐便器、淋浴器等(一般一层为铸铁地漏，二层以上为塑料地漏需分开进行统计)。洗脸盆等都给水里数就不用数了，只数一次就好；排水管道上有检查口，但是在算量里就不用数了(定额里都考虑了)；如果是铸铁的需除锈刷油。

2、排水管一般不和给水及采暖管一起走，它是独立的，直接排入市政排水管网;一般情况下首层和其他层分开计算，正负0以下及出屋面的均采用铸铁管道，正负0以上的一般都采用塑料管;而且首层为独立外排，不与其它层共排;排水短立管上接大便器的立管长度都按0.5米考虑，具体管径一般接大便器的管径都是等于100的，接其它排水设备的(具体看系统图上标注的)。

3、排水支管：一般卫生间都是从楼板下50CM处接出接至楼地面处和排水设备相连，(所以短立管按0.5米考虑)厨房一般是从楼板上30CM处接出，不需上返的太高一般按0.3米考虑

· 铸铁干管及±0以下立管的长度

A、铸铁干管及±0以下立管的长度为=3米(室外预留)+一层图上从外墙皮量至立管处的尺寸+系统图上标明的排水管底的标高(一般为1.7米)

B、排水干管室外3米的土方工程量(一般安装和土建为一个单位施工的也不给计算)

· 排水塑料立管的长度

立管长=各立管的总高度(各立管每一层的层高*总的层数)*立管的数量

· 出屋面铸铁管的长度

出屋面铸铁管长=1米(一般出屋面管为1米，看系统图上标的尺寸进行计算)*立管的数量

屋面铸铁风帽一般在土建中按“个”计算

· 排水支管的长度

排水支管应按系统图上标明的尺寸分开计算，一般接大便器的排水管径大一些，接其它设备的管径比较小一些，对照上给排水大样图和系统图将各种规格管子分开计算。

卫生间排水支管长度=在平面图上将各种规格管子的长度量出+0.5米*接排水设备的数量厨房排水支管长度=在平面图上将各种规格管子的长度量出+0.3米*接排水设备的数量(一般就为1个洗菜池)

地下部分及出屋面部分管道的除锈、刷油需从五金手册上查出其除锈、刷油工程量；地面扫除口在图纸上看如有就计算。

 给排水与其他专业的关系

各用电设备的位置与供水（电）及控制位置、容量是否匹配，零件及控制设备能否满足要求。

电气路线、管道通风、空调的敷设位置和走向互有无干扰，埋地管道或管道沟与电缆之间有无矛盾。

连设备的电气线路，控制线路、管（水、油气）路与设备的进线接管位置是否相符。

水、电、气、风管道或线路在安装施工中的衔接部位和施工顺序是否明确。

管道井的内部布置是否合理，进出管道路有无矛盾。

各种工种安装、调试、试车、试压的配合关系是否明确，有无互相影响。

给排水管道安装与建筑结构的关系

预留、预埋位置与安装实际需要是否相符。

设备基础位置、尺寸、标高是否满足管道敷设的需要。

管道沟位置、尺寸、标高是否满足管道敷设的需要。

建筑标高基准点和放线基准位置是否明确。

给排水、消防管道敷设位置与建筑、结构标高、位置尺寸等有无矛盾。

有关建筑设计.如主体结构、墙体结构门窗位置、吊顶结构、内外装修材料等与安装有无矛盾。

施工图审查要点

审图的原则

设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。

图纸资料是否齐全，能否满足施工要求。

设计是否合理，有无遗漏，图纸中的标注有无错误，有关管道编号、设备型号是否完整无误，有关部位的标高、坡度、坐标位置是否正确，材料名称、规格型号、数量是否正确完整。

设计说明及设计图中的技术要求是否明确，设计是否符合企业施工技术装备条件，如需要采用特殊措施时，技术上有无困难，能否保证施工质量和施工安全。

设计意图、工程特点、设备设施及其控制工艺流程是否明确要求，各部分设计是否明确，是否明确工艺流程和施工工艺要求。

管道安装位置是否美观和使用方便。

管道、组建、设备的技术特性，如工作压力，温度、介质是否清楚。

对固定、防振、保温、防腐、隔热部位及采用的方法、材料、施工技术要求及漆色规定是否明确。

需要采用特殊施工方法、施工手段、施工机具的部位要求和做法是否明确。

有无特殊材料要求，其规格、品种、数量能否满足要求、有无材料的代用的可能性。

审图要点

设计说明应包括设计依据、设计范围，给排水、消防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐汕漆、管道及设备保温等内容。

主要设备、材料表中的水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等的造型是否安全合理。

管道、设备的防隔振、消声、防水锤、防膨胀、防伸缩沉降、防污染、防露、防冻、放气泄水、固定、保温、检查、维护等是否采取有效合理的措施。

是否按消防规范的要求设置了相应的消火栓、自动喷水灭火、气体灭火、水喷雾灭火、灭火器等系统和设施，消防水量计算是否合理。

是否选用了淘汰产品。

给排水平而图

生活水池、水箱是否为独立的结构型式。

给水管道与水加热设备及可能引起回流的卫生设备的连接是否有防止回流污染的措施。

生活给水泵房的位置是否避开了有防振或有安静要求的房间。水泵机组，吸、压水管支架及机房墙体顶板是否采取了隔振或消声措施。

有无厕所.盥洗室布置在餐厅、食品加工、仪器储存及变配电等有严格卫生要求用房的上层。

地下污水泵井是否设置密封井盖和通气管。

选用的水加热设备及其布置、敷设是否考虑了检修要求。

管道的布置、敷设是否满足规范要求。

水消防、人防部分平面图

建筑物内不同用房或公共场所灭火设施的选择是否恰当，有无遗漏的地方。

消防水池、高位水箱及消防水泵房是否满足规范要求。

消火栓及自动喷洒头、水泵接合器的布置是否满足规范要求。

需要水幕分区或配合防火卷帘分区处是否按规范要求设置了相应的水幕设施。消防电梯是否设置了排水设施。

寒冷地区.无采暖地下车库有结冻可能的水消防管道是否有合理可行的防冻措施。

灭火器的造型与布置是否满足规范要求。

当有人或防空地下室时.给排水设计应符合人防设计有关规范及当地人防主管部门的要求。

总平面图

消防专用或生活共用的室外给水管是否按规范要求连成环状管网.室外消火栓、水泵接合器的布置是否符合规范的要求。

入市政污,雨水管接合井的管径、标高是否合适。

化粪池、污水池等与埋地生活用水储水池的距离是否不小于10m.当不满足时.是否采取了防止污染生活用水储水池水质的有效措施。

系统图

给水系统

高层、低层建筑的给水区是否符合规范要求，最不利用水处的水压能否得到保证。

给水管道的连接是否存在回流污染问题。

水池、水箱至生活饮用水点的供水管上是否按规定采取了安全可靠的一次防污染措施

按规定需设中水的项日，是否设置了中水处理与供水系统，中水水量是否平衡。

热水系统

热水供水分区是否与给水分区一致，热水供水压力能否与冷水压力平衡，（单独使用冷水或热水者除外)。

其中热水供应系统是否设置了有效的循环系统，高层建筑的热水系统采用减压阀分区时能否保证各区循环系统的正常工作。

公共浴室是否设有水温稳定和节水措施。

系统上是否设有防膨胀泄压用的安全阀，膨胀管(或膨胀罐)，伸缩节，固定支架等附件。是否设有防止和减缓管道和设备结垢、锈蚀的装置。

排水系统

排水系统是否采用了雨、污分流;雨水斗及其布置是否符合要求。

污水立管底部的排水横管的连接是否满足规范要求.或采取单独出户的措施。

水管是否按规范要求设置通气管及检查口、清扫口。

消防系统

消防水池和屋顶消防水箱的储水容积是否符合规定.当消防、生活合用水池、水箱时.有无保证消防水量不被动用的措施。

消防满足规范要求.系统上是否有减压、泄压等安全使用和保证灭火效果的措施.有无消防水泵的自检措施。

消防水泵及增压设备是否满足规范要求。

室内消火栓管网是否按规范要求连成环状.环状管网的引入管是否不少少两根.管网上阀门的布置是否满足规范要求。

屋顶是否设试验用消火栓.自动喷水灭火系统各层末端是否设有终端放水试验装置。

消火栓与自动喷水灭水系统管径是否合理。

寒冷地区、地卜不采暖车库是否采用干式或预作用自动喷水灭火系统。

消防水泵接合器的设置是否满足规范要求。

审图注意事项

看设计总图时要审核总设计用水量是否符合，当地的平均水平与选用的管径是否合适，以及水质的清洁程度，要考虑水垢集聚减小管道流量的变化，所以进水管应在总用水量基础上加大一级管道，要核对管道与其他管道或建筑物有无影响和妨碍施工，是否需要改到。

再看单位工程施工图时，主要是看给水系统透视图，在审核中主要应检查管道设置是否合理，水表位置是否便于查看和检修，要进行局部检修时是否有了控制的阀门，配置的卫生器具是否卫生合理。

对于大型公共建筑，高层建筑给水施工图，要审核有无单独的消防用水系统，而它不能混在一般用水管道中有一单独阀门，单独管道、单用阀门，放置阀门井的位置是否便少启闭。便于检修，周围有无障碍物，以确保消防时紧急使用。

对设计所选用的排水管、材料、排水系统像配合的的卫生器具，审图时可以对所用材料的利弊提出问题或建议，可供设计或使用单位参考。

根据使用情况可审核管径大小是否合适，如一些公共卫生间由于目前使用条件及人员的复杂，其污水总立管管径不能按通常几个蹲位来计算，有时设计DN 100的管径.往往需要加大到DN 150.使用上才比较方便.不易被堵塞。

对排水室外部分进行审核.主要是管道坡度是否注明.坡度是否足够。污水管汇流弯处是否设置检查井.其深度是否足够。还应注意检查井的位置.是否会污染环境及影响易受污染的地下物。

土建图与给排水施工图互相校核的内容主要是标高。上下层房间使用功能相同.防止上部房间为厨卫.下部为住房。这样损去了房间的完美.一旦以上部厨卫间漏水.就会严重影响下部房间的使用。同时也要防止将外立管设置于阳台处.既不便与安装更重要是影响美观。

给排水管穿梁时在某些部位会影响结构。因为排水管穿过梁时要占用一个管道位置.使梁的截而减少.削弱了梁的强度。特别是阳台外悬臂挑梁的根部.不允许有排水管穿过.否则无法保证悬臂的强度.留下安全隐患。

施工图会审是一项极为细致的技术工作.其综合性很强。要审核好图纸.除了审图者认真看图外.还与审图者自身素质有关

审图者的综合素质包括对设计图看图能力;

对各相关设计、施工规范的理解和认识;

对施工工艺和施工方法现场经验的积累;

对建筑、结构的认识;对给排水专业相关边缘专业的认识;

对建筑设备的交叉施工及各种管道综合布置的避让的处理。

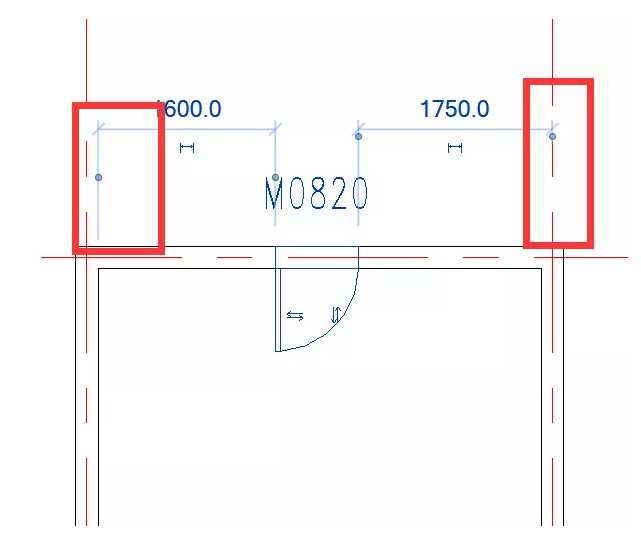

    当我们选中某一构件时，会出现如下图所示的临时尺寸标注。我们可以根据自己的需要对标注界限进行拖动。一般默认界限为墙中心线，那么要如何对默认边界进行设置呢？

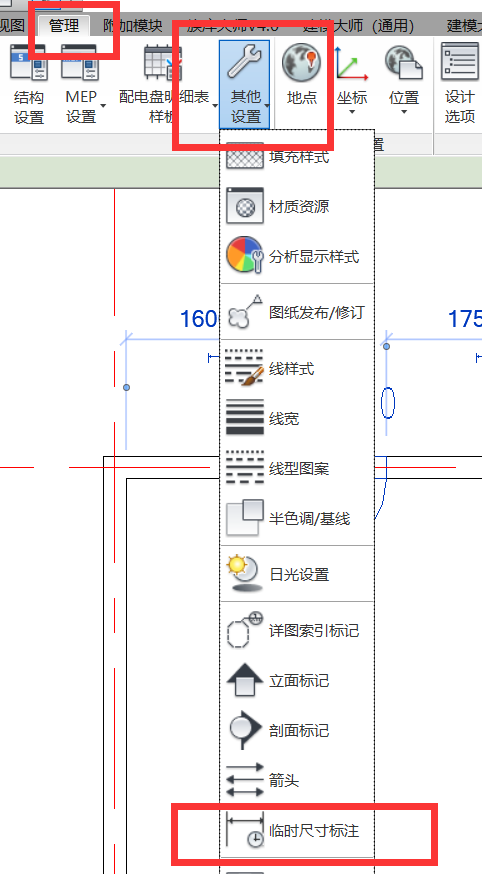

    1.点击管理，其他设置，找到临时尺寸标注，点击进入属性界面。

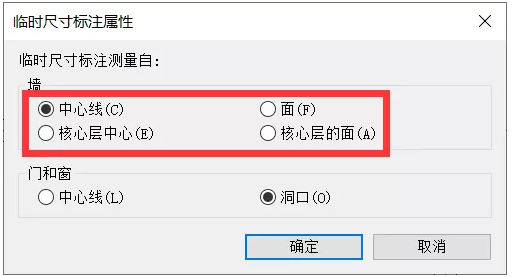

    2.在临时尺寸标注属性界面即可自主对界限进行设置。

    免费Revit教学视频。

    1、问题描述：

    图示蓝色梯段“相对基准标高”默认为1350，为什么改成0后，出现“梯段的顶部高程不应小于延伸到基准之下的值”?

    2、解决方法：

    一般情况下默认该值为0，如果需要修改楼梯的底或高程，可以通过修改其偏移值修改

    免费Revit教学视频。

    文章来源：BIMproject

    1.如下图所示，我们将为该栏杆扶手添加渐变色材质，先添加顶部扶栏的材质，点击栏杆扶手构件，打开“类型属性”对话框，同时在项目浏览器中找到与类型属性中对应名称的顶部扶栏族，双击进行编辑；

    2.双击顶部扶栏族打开对应的类型属性对话框，点击材质末端小点按钮，进入“材质浏览器”对话框新建材质并命名“顶部栏杆”；

    3.选择顶部栏杆，在右侧窗口切换至“外观”模式，在“图像”末端的下拉箭头中找到“渐变”，点击打开纹理编辑器；

    4.我们想要添加一个红白相间的渐变色，在纹理编辑器中点击第一个渐变点，修改其颜色为红色；

    5.在第一个点和中心点之间点击添加一个渐变点，并修改位置为“0.25”，颜色更改为红色；

    6.在第二个点和中心点之间再次点击添加一个渐变点，同样并修改位置为“0.25”，此时颜色更改为白色；

    7.将中心点颜色修改为白色，并再次添加一个点位置为0.5，且颜色为红色，同理在后半段也添加两个点，将位置修改为0.75，颜色分别为一红一白；

    （注：修改颜色是有顺序的，在同一个位置的点，第一个点与它前面的颜色相同，第二个点与它后面的颜色相同）

    8.点击完成，查看效果，如果是垂直方向的栏杆只需要将渐变图像旋转90?即可；

    免费Revit教学视频。

    文章来源：牛侃BIM

    Revit绘图时，很多构件需要连接和剪切，可用连接或剪切命令，但如果对繁多的构件都去手动操作，那将是恐怖的工作量，本期以墙体连接为例，介绍如何自动识别我们需要连接的图元，没错我们使用的工具还是Dynamo（插件也可以做，不过个人不喜欢用插件），实现这个功能的关键思路两点，一是墙体识别，二是调用Revit的连接命令。

    成果如下图：

    一、搭建一个智能识别需要连接图元的程序。

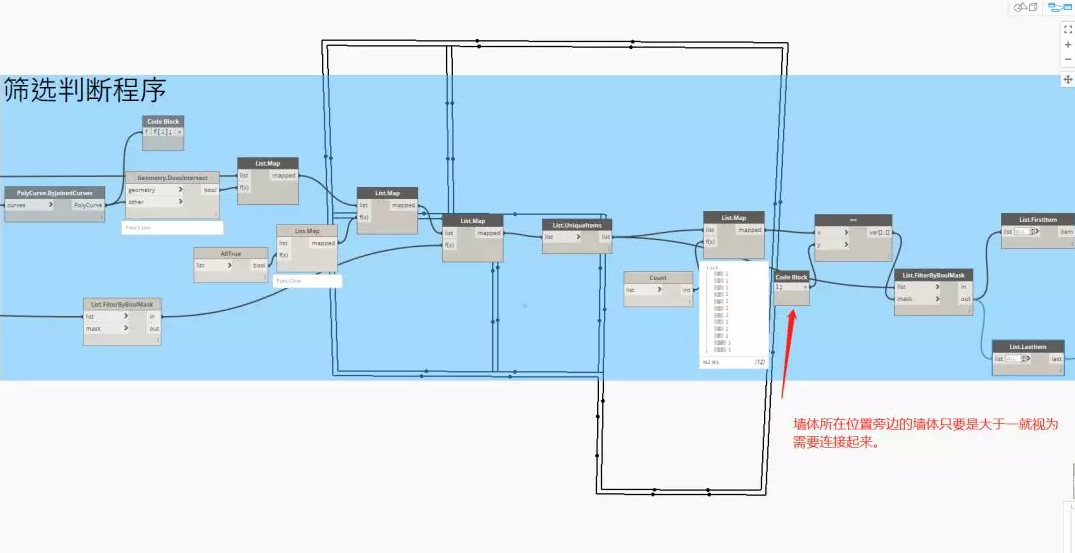

    要点分析：

    1、其实就是对所有的墙体选择后，对我们需要连接的墙体过滤归类。

    2、智能识别的思路就是我们对所有选中的墙体先判断他们的位置，关键节点为dynamo自带的Element.GetLocation（这里我们对这一节点做简单额介绍，这一节点无法识别轴网以及参照平面的位置，对与我们自己建的族输出为一个具体的点位置，对于墙体识别的结果是一条直线）。之后我们求得到墙体位置线的向量，并对本向量旋转。

    3、对下面垂直与墙体的线做是否相交的判断处理，大家可能会说会重复计算，这个问题后面会处理，第二个截图中的文字也就是说我们实际在做装饰装修工程的时候需要连接的墙体可能是大于两层的，两层以上的程序都会自动连接。

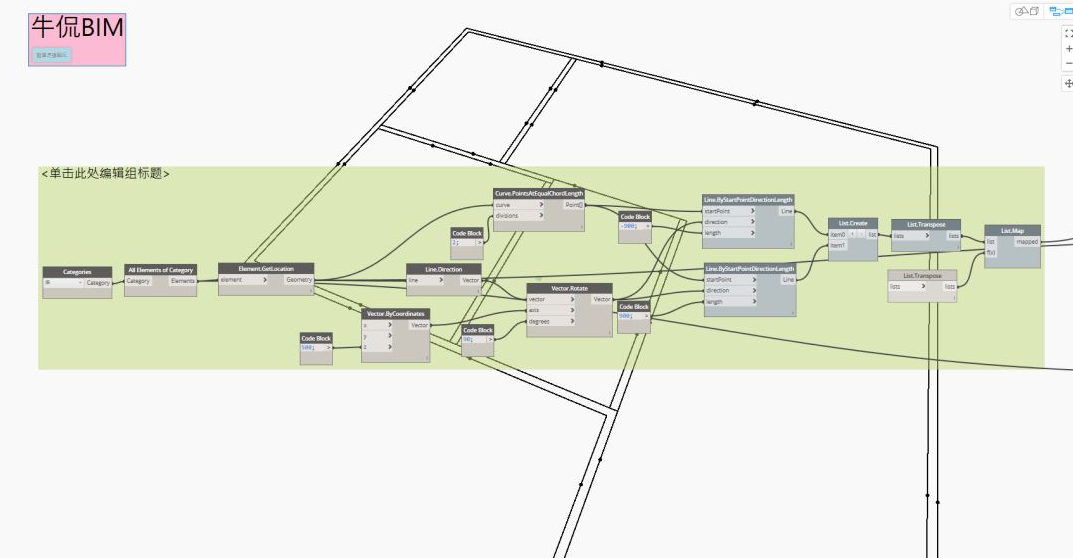

    二、搭建一个智能识别需要连接图元的程序

    对分好组的墙体做连接处理使用了clockwork节点包的Element.Geometry，当然我们可以将需要连接的墙做Unwrap处理，之后调用revit的连接GeometryUtils.Geometry。

    免费Revit教学视频。

当我们想添加Revit的快捷键时，该怎么操作呢？这个问题对于Revit小白可能会摇摇头，下面通过简单几步让你学会如何添加Revit快捷键。

1.点击视图–用户界面–快捷键

2.将过滤器置于全部未定义栏（这一栏全部为还未被设置快捷键的命令）。

3.搜索我们所要设置快捷键的命令–剖面，选中剖面，在按新键中输入快捷键–QQ,点击指定，确定即可。

4.回到操作界面，输入QQ，剖面绘制界面就出现了。

高层民用建筑消防给排水设计

一、高层建筑消防设计

1、在高层建筑内应控制使用双阀双出口消火栓代替两组单阀消火栓。《高规》规定“同层相邻两个消火栓的水枪的充实水柱达到被保护范围内的任何部位。”在某些条形高层建筑中，其端部是否可以采用双阀双出口消火栓，从而省去1组单阀消火栓的设置呢？虽然在中国建筑工业出版社出版的《给水排水设计手册》（第二版）中提出“在每层楼的端部可采用双阀双出口消火栓”，但是《高规》中明确规定“十八层及十八层以下，每层不超过8户、建筑面积不超过650m2的塔式住宅，当设两根消防竖管有困难时，可设一根竖管，但必须采用双阀双出口消火栓。”，且以强制性条文的形式予以规定。因此，在设计中我们应该力求避免出现这种情况。

2、正确计算消火栓充实水柱长度，合理布置消火栓。《高规》规定“消火栓的水枪充实水柱应通过水力计算确定，且建筑高度不超过100m的高层建筑不应小于10m；建筑高度超过100m的高层建筑不应小于13m.”对于建筑高度不超过100m的高层建筑，设计中我们可以根据水枪最小流量5L/s，水枪喷嘴口径19mm，查有关设计手册得出水枪充实水柱长度为11.3m；对于建筑高度超过100m的高层建筑，我们可以调整水枪流量以达到满足规范所需要水枪充实水柱长度。而在实际中，高层建筑标准楼层净高考虑经济因素一般控制在4.0m以下，如果根据公式Sk＝（H1-H2）/SINα计算水枪充实水柱，当层高取4m，水枪上倾角取45°时，计算Sk为4.24m，远远达不到规范要求，即层高限制了充实水柱的长度。但是，我们可以调整水枪上倾角来达到提高充实水柱长度的目的，因为规范及有关手册提出水枪上倾角不应大于60°，并未规定其下限角度值。笔者通过计算，当层高仍旧取4m，充实水柱取11.3m时，水枪上倾角为14.87°。况且《高规》有关条文说明解释道，口径19mm水枪的充实水柱小于10m时，由于火场烟雾大，辐射热高，扑救火灾有一定困难，所以水枪的充实水柱长度首先应该计算，同时又要满足《高规》规定各种高层建筑水枪的充实水柱下限值。按照水枪充实水柱长度，我们可以确定消火栓保护半径，但是在设计中我们不能简单的用保护半径画圆来布置消火栓。因为高层建筑平面中隔墙、内走道、门的布置会影响消火栓的使用，设计中应该用水龙带长度、充实水柱的水平投影去校核消火栓保护半径最远点。

3、高层建筑消防电梯间前室必须设消火栓。《高规》规定“高层建筑消防电梯间前室必须设消火栓”，那么设于前室的消火栓可否保护相邻部位呢？《高规》的条文说明对此并没有具体说明，但是《建筑设计防火规范》中对“消防电梯前室应设室内消火栓”的条文说明中明确指出：消防电梯前室内消火栓是为便于消防队员使用消火栓并开辟通路，不能计入总消火栓数内。因此在设计中我们通常将其视为消防电梯间前室专用，而不保护其余部位。而目前如上海等部分地方消防设计规定，高层建筑的防烟楼梯间前室也需设消火栓。

4、正确设置消防水池及保证高层建筑两路供水。通常在高层建筑中，在市政供水不能满足消防用水量要求或市政为单路进水时，规范都要求设置消防水池。计算消防水池容积时，应将火灾延续时间内室内各消防用水量之和减去市政进水管的补水量。补水时间可按最长的火灾延续时间计。如果要考虑室外消防用水量或是设置生活、消防共用水池，则还需要补充相应的用水量。当设置生活、消防共用水池时，不能利用建筑物的本体结构做水池池壁以及池底，以防止生活水质污染。对此，《强制性条文》中已经明令禁止。同理，如果高层建筑屋顶设有生活、消防共用水箱，也应满足该要求。从消防水池接入水泵间的引入管应该保证不少于2根，如果在接入泵房前就将引入管汇合为一，对消防水池而言，仅为单路供水，存在供水的安全隐患。同时，从消防水泵接入各消防管网的供水管也应保证两路。

5、消防水泵出口处的放水阀和稳压回流措施。《高规》规定“消防水泵的供水管上应设置DN65的放水阀门”，目的是便于水泵检查试验时排水。排水量小时，可直接排至泵房集水池；排水量大时，可排回消防水池。同时，消防水泵出口还需要考虑一定的稳压回流措施。因为在实际使用中，会出现消防水量小于水泵选定流量值的情况，此时水泵扬程远大于设计值，在无任何回流措施保护下，消防管网压力过大，容易造成事故。简单的做法是在供水管上装设安全稳压阀，在管网超压时，可以通过回流管泄压，将回流水排至消防水池；在管网压力不稳定时，亦可稳压。

6、消防管网布置成环的问题。高层建筑中一般要求消火栓系统布置成环状管网，在某些大面积的建筑内，由于各方向均布置了消火栓和消防立管，此时我们可将底层与顶层的消防干管均连成水平环路，立面又形成以立管相连的竖直环路，这种立体管网对消防供水最为安全。可是对于某些条形建筑，设计中我们只要将管网竖向成环即可，不必刻意追求这种立体管网，如果强行将消防干管绕成环路，将人为的使系统复杂化，且无太大意义。

二、高层建筑自动喷水

灭火系统设计

1、走道喷头的布置。在高层建筑中，为了美观往往设有吊顶，隐藏结构梁及各专业管道。而走道通常是各种管道最为集中的地方，特别是设置集中空调的高层建筑，结构梁、空调风管以及分层布置的给排水、电力管线等使设有吊顶的走道净空降低，若其吊顶形式为闷顶，则其闷顶的净空高度极有可能大于800mm.而《自喷规范》规定：“净空高度大于800mm的闷顶和技术夹层内有可燃物时，应设置喷头。”这是我们在设计中容易忽视的地方。由于走道内管道众多，设计中往往会出现直接在自喷配水管上、下接喷头的错误做法。首先这种接法不符合配水支管允许设置喷头数量（≤8个）的规定，其次走道内的自喷配水管往往管径较大，它缺少接小管径喷头的管件，在安装上也有弊病。所以，走道内的喷头应该从配水支管上接出为宜，在管线的布置上应与暖通、电力专业密切配合。

2、高层建筑部分层自喷配水管入口应按要求减压。新《自喷规范》规定：“管道直径应经水力计算确定。配水管道的布置，应使配水管入口的压力均衡。轻危险级、中危险级场所中各配水管入口的压力均不宜大于0.4MPa.”而老《自喷规范》对此并无具体要求。高层民用建筑火灾危险等级一般为中危险级，自喷水泵是根据最高层最不利喷头工作压力经过计算而选择。笔者在近几次设计中计算的最不利层配水管入口处所需压力均不大于0.3MPa（最不利喷头工作压力按0.05MPa计），由于自喷水泵的扬程还需考虑建筑高度、水力损失等因素，故必使高层建筑的底部几层配水管入口处压力大于0.4MPa.因而在设计时，在自喷水泵扬程的确定上不能一味放大了事，应该在自喷平面布置完毕后通过水力计算校核水泵扬程，并在此基础上校核底部几层配水管入口处压力。

3、正确设置自喷末端试水装置，解决末端试水装置排水问题。《自喷规范》要求“每个报警阀组控制的最不利点喷头处，应设置末端试水装置，……末端试水装置的出水，应采取孔口出流的方式排入排水管道。”在设计中，我们通常不会忘记末端试水装置中试水阀、压力表的设置，但是往往忽视试水接头的设置，特别是试水接头出水口的口径没有交代。其实目前市场许多消防设备生产厂家，如上海金盾消防安全设备有限公司，可以生产成套的末端试水装置（ZSPP末端试水装置，含试水阀、压力表、试水接头），我们只需要根据设计要求，按照试水接头出水口的流量系数选择定型产品即可。此外，试水接头不能与管道或软管直接连接，影响孔口出流的效果；自喷排水管也应设计成间接排放，以免下水道气体通过排水漏斗散入室内，影响室内空气品质。

4、报警阀的进出口均应设置信号阀。新《自喷规范》要求“连接报警阀进出口的控制阀，宜采用信号阀。”一般在水流指示器及报警阀进口设置信号阀已经是常规设计，很少遗漏。但规范要求在报警阀出口也要设信号阀或带锁具的阀门，目的是防止误操作。

5、消防增压泵的设置问题。为保证《高规》或《自喷规范》要求的最高层消火栓或喷头的静压力值，在高位水箱的水位差不够的情况下，设计中我们一般在高位水箱处设置消防增压泵。首先，增压泵的流量要满足1股水柱或1个喷头的水量；其次，增压泵的扬程不宜过大。由于高位水箱消防水位与顶层消火栓或喷头已有一定的位差，规范要求的静压力值减去这个水位差就是增压泵的最小扬程，所以增压泵的扬程一般只需要几米足以满足要求。如果增压泵扬程选的过大，将导致下层管网承压过高，消火栓出口压力或是各层自喷配水干管入口处压力增大，均需采取减压措施，使消防系统复杂化。但是仅靠增压泵来满足消防静压要求也不合适，因为增压泵的运行由压力传感信号控制向消防系统不断打水以维持压力，水泵需要常年频繁启停，机件容易损坏。故在条件允许的情况下，与建筑协商适当抬高水箱位置，利用高位水箱稳压最为稳妥；建筑条件实在不允许时，设计选择带气压水罐的增压设施亦可。

6、自喷供水应先通过报警阀。在自喷系统中，自喷水泵是通过报警阀上压力开关动作给出信号来启动，水流指示器显示火灾位置，因此自喷供水均应通过报警阀接向管网。特别是从高位水箱或增压设施接出的自喷供水管，不能像消火栓系统那样直接接在消防管网上，而必须从报警阀入口接入消防管网中。同理，自喷系统的水泵接合器的引入管也必须通过报警阀接向管网。

    文章来源：

    【第113期，文/胡林】

    问题：Revit中如何统计族中的嵌套族？

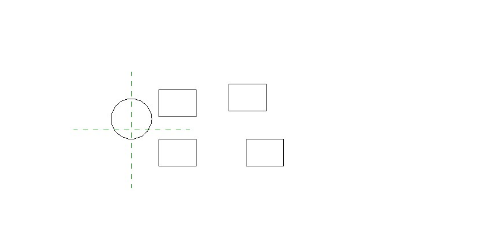

    （1）如图-1，举例：使用家具族，创建一个圆柱体和一个正方体。将正方体载入到家具族—圆柱体内。

    （2）在这里我要在载入项目后统计出嵌套族正方体的个数等信息，所以我多载入几个，同时勾选正方体族中的共享选项。如图-2

    图-2

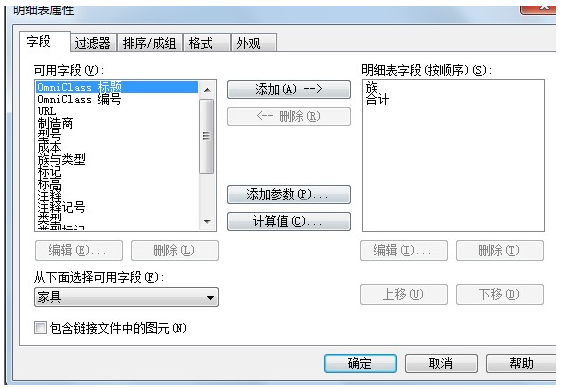

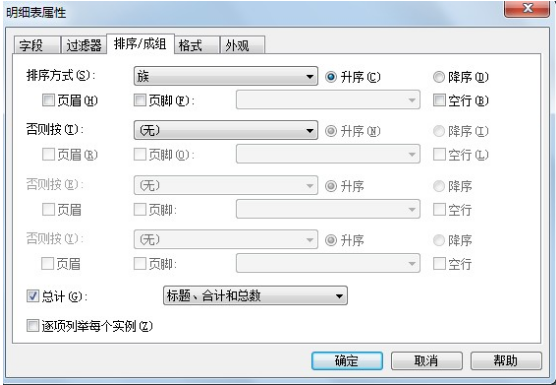

    将圆柱体族载入到项目中，创建家具明细表。在这里我选择参数为（族，合计）。同时在排序/成组中勾选总计，去掉列举每项。如图-3

    图-3

    （4）完成明细表创建，结果如图-4

    图-4

    这样就可以将嵌套族中的数据统计出来了。管件是嵌套族的命名要规范，同时一定要勾选共享选项。

    免费Revit教学视频。

本文来源：公众号：注册结构、土木吧、土木智库、中国建筑标准设计研究院，推荐关注

如有侵权请联系删除

【图集简介】

22G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板)》是对16G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板)》的修编。

本次修编按照《工程结构通用规范》GB 55001-2021、《建筑与市政工程抗震通用规范》GB 55002-2021、《混凝土结构通用规范》GB 55008-2021等强制性工程建设规范，结合近年来工程实践对图集提出的反馈意见，对图集原有内容进行了系统地梳理、修订。

22G101-1共148页（含封面封底等），官方定价为98.00元，由中国标准出版社出版发行；16G101-1共124页，官方定价为79元，由中国计划出版社出版发行。印刷、复制、传播是违法行为。请支持购买正版！

【编制说明部分】

• 22G101-1增加第9点说明：图集钢筋采用90°弯折锚固时，图集图示“平直段长度”及“弯折段长度”均指包括弯弧在内的投影长度。

22G101-1,第1页，钢筋90°弯折锚固示意

• 22G101-1增加图例说明：

22G101-1，第2页

【柱平法施工图制图规则】

• 22G101-1减少了“梁上柱”及“剪力墙上柱”两种柱类型代号，并将原16G101-1中的文字“梁上柱”、“剪力墙上柱”分别用“梁上起框架柱”和“剪力墙上起框架柱”进行替换。图集第1-7、1-8页“注写方式示例”中，亦删除了“梁上柱”的相关内容。

22G101-1，第1-3页

16G101-1，第8页

22G101-1,第1-3页相关文字表述

• 22G101-1减少了标准柱箍筋类型编号：



22G101-1,第1-5页

16G101-1，第11页

• 22G101-1增加对轴心受拉或小偏心受拉柱、并筋设计的要求：

22G101-1,第1-6页

【剪力墙平法施工图制图规则】

• 22G101-1删除了原16G101-1约束边缘构件尺寸标注时，当“约束边缘翼墙中沿墙肢长度尺寸为2bf时可不注”的文字注写规定。

22G101-1，第1-11页

16G101-1，第15页

• 22G101-1给出连梁设置对角暗撑、交叉斜筋、对角斜筋的列表注写示例及截面注写示例。

22G101-1，第1-12页

22G101-1，第1-14页

• 22G101-1明确“配筋图中需注明约束边缘构件非阴影区内布置的拉筋或箍筋直径，与阴影区箍筋直径相同时，可不注”：

22G101-1，第1-13页

16G101-1，第17页

• 22G101-1明确剪力墙洞口表达时，应注明洞口所在层，设置补强暗梁时，应注明箍筋肢数。

22G101-1，第1-14页

22G101-1，第1-15页

• 22G101-1明确了地下室外墙水平钢筋位置：

22G101-1，第1-17页

• 22G101-1在“剪力墙截面注写方式示例”中，对仅编号但未注写钢筋的边缘构件进行了填充。

22G101-1，第1-20页

16G101-1，第24页

【梁平法施工图制图规则】

• 22G101-1增加了当非框架梁L按受扭设计时的编号方法：

22G101-1，第1-23页

• 22G101-1增加了梁原位标注对“代号为L的非框架梁”及“局部带屋面的楼层框架梁（代号为KL）”的注写要求：

22G101-1，第1-27页

• 22G101-1规定，非框架梁、井字梁，按简支设计时，弯锚“弯后的直段长度12d”；16G101-1规定“弯折段投影长度15d”。对受扭非框架梁亦有相似修改。

22G101-1，第1-31页

16G101-1，第32页

22G101-1，第1-31页

16G101-1，第36页

• 22G101-1增加了关于梁两端支座不一致；梁与剪力墙平面内、外相连；采用并筋时的构造要求。

22G101-1，第1-31页

【有梁楼盖平法施工图制图规则】

• 22G101-1规定：梁板式转换层楼板，板下部纵筋在支座内的锚固长度不应小于laE；161G101-1为la。

22G101-1，第1-35页

16G101-1，第40页

• 22G101-1删除了原16G101-1板面筋“隔一布一”方式中，对钢筋直径的要求。

22G101-1，第1-37页

16G101-1，第43页

• 22G101-1规定，板上部纵筋按铰接设计时，弯锚“弯后直段长度12d”；16G101-1第43页规定“弯折段投影长度15d”。

22G101-1，第1-38页

【无梁楼盖平法施工图制图规则】

• 22G101-1第1-42页规定，板上部纵筋在梁端支座按铰接设计或支承在剪力墙顶端节点充分利用钢筋抗拉强度时，弯锚“弯后直段长度12d”；16G101-1第47页规定弯锚“弯折段投影长度15d”

【其他相关制图规则】

• 22G101-1，悬挑板阴角附加筋Cis引注中，说明附加钢筋“自阴角位置向内分布”。16G101-1第54页无此文字说明。

22G101-1，第1-49页

【标准构造详图——一般构造】

• 22G101-1取消了（抗震设计时）受拉钢筋（基本）锚固长度要求中，关于C20混凝土及HRB335、HRBF335级钢筋的相关内容；明确受拉钢筋抗震锚固长度中，HPB300钢筋末端应做180°弯钩，混凝土强度等级取锚固区的混凝土强度等级。



  22G101-1，第2-2页

16G101-1，第57页

22G101-1，第2-3页

16G101-1，第58页

• 22G101-1取消了“纵向钢筋弯钩与机械锚固形式”中，贴焊锚筋的做法。同时增加了对500MPa级带肋钢筋的锚固要求。

22G101-1，第2-4页

16G101-1，第59页

22G101-1，第2-4页

• 22G101-1第2-5、2-6页取消了原16G101-1第60、61页，关于受拉钢筋（抗震）搭接长度要求中，C20混凝土及HRB335、HRBF335级钢筋的相关内容。

• 22G101-1增加了梁有二排纵筋的封闭箍筋、柱角部三根纵筋并筋的封闭箍筋构造：

22G101-1，第2-7页

• 22G101-1增加柱多排纵筋及并筋时，纵筋间距要求的构造。其中c为最外层钢筋的保护层厚度；C1为纵筋的保护层厚度，不应小于纵筋直径d或并筋的等效直径deq。



22G101-1，第2-8页

【标准构造详图——柱】

• 22G101-1增加了“单向穿层KZ箍筋加密区范围”及“双向穿层KZ箍筋加密区范围”构造详图：

22G101-1，第2-11页

• 22G101-1将16G101-1中“剪力墙上柱QZ纵筋构造”、“梁上柱LZ纵筋构造”修改为“剪力墙上柱KZ纵筋构造”、“梁上柱KZ纵筋构造”，并标注了箍筋加密区范围。

22G101-1，第2-12页

16G101-1，第65页

• 22G101-1在“KZ边柱和角柱柱顶纵向钢筋构造中”，给出了梁宽范围外钢筋伸入现浇板内锚固的图示（16G101第67页仅有文字描述），同时细化了附加钢筋大样。

22G101-1，第2-14页

22G101-1，第2-15页

• 22G101-1增加了非焊接圆形箍筋复合方式构造：



  22G101-1，第2-18页

• 22G101-1将KZ边柱、角柱柱顶等截面伸出时，内侧纵筋水平长度有16G101-1的12d修改为15d：

22G101-1，第2-18页

16G101-1，第69页

【标准构造详图——剪力墙】

• 22G101-1取消了16G101-1的端部无暗柱时剪力墙水平分布钢筋端部做法



  16G101-1，第71页

• 22G101-1细化了“端柱翼墙（一）”大样图，给出了墙钢筋不贯通的做法：



  22G101-1，第2-20页



  16G101-1，第72页

• 22G101-1明确了剪力墙竖向分布钢筋及边缘构件钢筋，采用搭接连接构造时，钢筋与楼板（基础）顶面的距离≧0：

22G101-1，第2-21页

16G101-1，第73页

• 22G101-1增加了剪力墙及边缘构件，上层钢筋直径大于下层钢筋直径时候的连接构造：

22G101-1，第2-21页

• 22G101-1增加了防震缝处墙局部构造：

22G101-1，第2-23页

• 22G101-1增加了剪力墙拉结筋排布构造详图：

22G101-1，第2-23页

• 22G101-1细化了“约束边缘暗（一）”墙体水平钢筋搭接要求：



  22G101-1，第2-25页

• 22G101-1规定，构件边缘构件计入的墙体水平钢筋不应大于边缘构件箍筋总体积（含箍筋、拉筋及符合构造要求的水平分布筋）的50%：



22G101-1，第2-26页

• 22G101-1第2-27页，连梁LL配筋构造规定：连梁的侧面纵向钢筋单独设置时，侧面纵向钢筋沿梁高度方向均匀布置。

【标准构造详图——梁】

• 22G101-1增加了“局部带屋面框架梁KL纵筋构造”图：

22G101-1，第2-35页

• 22G101-1在“框架梁水平加腋构造”中，增加了加密区不小于腋长C1+0.5hb的要求：

22G101-1，第2-36页

• 22G101-1增加了“框架梁与剪力墙平面内、平面外连接构造”图：



22G101-1，第2-38页

• 22G101-1取消了非框架梁配筋构造中，关于光圆钢筋的相关内容：




22G101-1，第2-40页

16G101-1，第89页

• 22G101-1细化了受扭非框架梁LN纵筋构造：



  22G101-1，第2-40页

• 22G101-1明确框架扁梁箍筋构造中，加密区长度计算中，LaE取值为核心区附加抗剪纵向钢筋LaE：

22G101-1，第2-45页

• 22G101-1增加了“框支梁KZL上部墙体边开洞加强做法”图：

22G101-1，第2-48页

【标准构造详图——板及其他构造详图】

• 22G101-1增加了“柱上板带与柱、梁顶层连接”构造图：

22G101-1，第2-56页

• 22G101-1增加了“有柱帽柱上板带暗梁钢筋构造”图：



22G101-1，第2-58页

• 22G101-1增加了用于指出无梁楼盖的柱“KZ纵向钢筋及箍筋构造”图：

22G101-1，第2-66页

【附录】

• 22G101-1增加了附录，本文仅给出部分示意图：



22G101-1，第2-68页

22G101-1，第2-78页

1．重视地域文化与现代文明的结合

在人类的现阶段，对作品的表现是离不开地域文化根基的。作品的成功与否在一定的程度上是取决于此的。从日本城市景观设计看日本城市生活、文化，可以从中深刻的感受到这种文化氛围在生活中的自然流霹。无论是山村小镇还是大都市，景观设计都离不开它的地域文化根基。进入这样氛围的环境中无法不让人感受到地域文化内涵。自然与人的共存是日本景观设计理念。因此，这样的景规设计才有生命力。

2．利用有限的空间再创造

对每一位景观设计师来说要想创造历史文化与自然景物的时空关系即空间再创造始终都必须遵循的原则就是对利用空间的艺术再创造，否则就会导致作品的失败。人们深知景观设计师创造的作品最终都是为了服务于使用者，使用者需要什么样的空间，景观应该与地域文化特点相结合，这样才是景观设计师的创造程序，在创造中使用者和地域文化是两个不可分割的整体。从我拍摄到的日本城市景理实景图片中可以体会到这一点，“使用者，地域文化，再创空间”这就是充分体现“以人为本”的设计理念。

3．人与自然共生

日本城市景观设计，可以说体现了“人与自然共存”的主题思想，这样的作品随处可见，我所强调的“人与自然共存”这样的概念并不仅仅只局限于对视觉形象上的满足，更重要的是包括用身体去感受自然界中的一切，这就是现代日本城市景观设计中常用的理念，用中国人的语言表述就是“与自然对话”，日本城市景观设计都是在体现这一理念，城市景观设计的表现手法涵盖了视觉、触觉、嗅觉等等。就像大家看到的文中图片那样，为使用者提供丁体验自然与人类文明的魅力场所和时空关系。这一点可以称得上是日本在城市景观设计上成功的法宝。

4．城市花园中，乡村桃园中

中国人常用“花园”和“桃花园”比喻美景和盛景，象征着对美好生恬、理想化生活环境的向往。这样的城市景观意境在今天的日本可称得上是实现了。“城在花园中”的这一理念在规划设计上被日本设计师作为头等大事，也是衡量规划设计的最高境界，只有这样才能把人们设想到的“理想”变成真正的“现实”。

5．用日本对城市景观设计的成功之处，促进中国现行城市景现设计理念

现在中国的城市规划与景观设计当中认识到了使用者与景观环境的相互关系，至少许多房地产开发商认识到了，管理部门认识到了，除市政规定的绿化面积外，开发商们为使项目能顺利进行，用很多思路去与设计师探讨景观与空间、小景观与城市大景观之间的互动关系。这是中国的建设走向成熟的开始。

城市景观在快速建设的同时，不要过分模仿外来文化，要根据中国人的生活习惯、文化内涵去创造现代城市景观，走出一条具有中国文化特征的中国现代视觉形象表现空间。景观设计师在设计时要明确认识到，以“人为本”的真正涵意。

    在建筑施工图中，常常需要对门窗等构件绘制图例（图317）。

    图317：门窗图例

    Revit可以通过图例功能方便快捷地绘制出来，具体方法如下：

    选择功能区：“视图>图例”，在弹出的“新图例视图”窗口，输入视图名称和比例，创建图例视图，此时图例视图会打开，并添加到项目浏览器列表中；

    选择功能区：“注释>构件>图例构件”；

    在选项栏上的“族”，选择要创建图例的族，例如：窗。选择一个合适的视图，对于窗，当然是选择“立面：前”视图（图318）；

    图318：图例选项栏

    选择功能区：“注释>文字”，输入图例文字注释，目前Revit的版本还不能自动标注窗族的类型名称，所以这部分工作还需手工进行。

    Revit的图例功能除了绘制门窗图例外，还可以对墙体、楼板等进行构造图例的创建（图319）。

    图319：墙体、楼板图例

    免费Revit教学视频。

    我们在绘制标高时希望它以1F、2F、3F……进行自动排序

    但是实际中我们将样板文件中的标高设置为1F后

    在新建的项目中进行标高绘制时变成了1G，1H，

    01、Revit软件的自动命名方式

    在Revit中，软件自动以最后一个字符作为编号递增依据

    如在轴线生成时按照字母顺序和自然数顺序进行轴号排列，

    所以我们在样板文件中如果设置标高为1F

    则在进入项目后它将以1G、1H进行递增。

    02、如何快速生成

    首先在项目浏览器中找到需要修改的标头族（如图-3所示）

    进入族编辑

    选择名称然后在修改标签选项卡下点击编辑标签，弹出的对话框后在后缀一栏中输入大写F（如图-4所示）点击确定。

    载入到项目中

    标高进行复制或阵列的时候标高的名称将会按照1F、2F、3F的顺序依次复制或阵列

    免费Revit教学视频。

    01、开发技术大纲

    发起目标：技术交流、经验分享、共同进步；

    实现功能：基于Revit平台，开发挡墙建模软件，实现自动建模、输出工程量等功能。

    研究过程：

    1.C#基础知识

    2.Revit二次开发知识

    3.软件技术框架

    4.挡墙建模

        a.基础数据

            i.空间定位

            ii.空间尺寸

            iii.属性参数

        b.挡墙族

            i.1类族

            ii.2类族

            iii.……族

        c.放置族

            i.依据控制文件放置（1期）

            ii.依据道路设计数据放置（2期）

        d.结果输出

    5.交互式优化模型

        a.修改基础族文件

        b.更新族文件

        c.更新工程量

    6.输出工程量

    02、C#基础知识：基本流程

    RevitAPI的二次开发的环境通常是C#或者VB，原因是Autodesk一直是和微软的脚步一致的。下面是以C#为例。

    1.新建一个ClassLibrary的project。

    2.增加引用，又击添加引用，然后找到你自己的Revit安装目录，把RevitAPI.dll和RevitAPIUI.dll添加进来，记住最后不要勾选把dll复制到本地的选项，否则就会浪费不少空间。

    3.添加如下代码：

    相信大家最初写程序都是通过照葫芦画瓢的方式来的，这里也一样。从上面我们可以看到Revit为API开发者提供了一套框架，而这套框架的入口就是接口IExternalCommnad的Execute函数。用户所要做的就是创建自己的一个新类，这里是Class1，实现接口的这个方法即可。

    4.让Revit可以找到这个DLL。

    这是一个后缀为.addin的文件，在XP里面我们把它存在C:DocumentsandSettingsAllUsersApplicationDataAutodeskRevitAddins2018，在Vista和Win7则存在C:ProgramDataAutodeskRevitAddins2018。

    5.调试

    在项目的Debug菜单下，把外部程序的位置设上。C:ProgramFilesAutodeskRevit2018ProgramRevit.exe

    你可以打开Revit，把程序attach上去，并且在程序上设置好断点。比如就设置在，

    TaskDialog.Show(“Revit”,”HelloWorld”);

    进入Revit，打开Add-Ins面板，点击：

    你就会发现，断点被执行到了。在程序中点击继续，即可看到：

    至此，RevitAPI开发的基本流程就走完了。

    免费Revit教学视频。

 1、土建、水电工程全部结束；

2、各种、窗、栏杆等安装完毕；

3、通正式水、电；

4、幕墙、钢结构、中央空调、电梯、消防等工程安装、调试结束；

5、雨污水、小区内道路等市政工程结束；

6、景观绿化、各类综合管线等配套工程结束。

分户验收

住宅工程分户验收由建设单位组织，已选定物业公司的，物业公司宜参与验收工作；单位工程质量竣工验收前，建设单位应将包含验收时间、地点及验收组名单的《单位工程质量竣工验收方案》和《单位工程质量竣工验收通知书》连同《住宅工程质量分户验收汇总表》报送该工程的质量监督机构。

（一）室内地面、墙面、顶棚抹灰、门窗工程质量分户验收：

1、普通水泥楼地面；

2、板块楼地面面层；

3、室内墙面；

4、室内顶棚；

5、门窗：

（1）开启（2）配件（3）密封（4）排水（5）进户门质量。

（二）室内空间尺寸、护栏、玻璃质量分户验收：

1、室内空间尺寸；

2、护栏和扶手的造型、尺寸、高度、栏杆间距和安装位置；

3、玻璃的品种、观感质量。

（三）防水工程、公共部位分户验收：

1、外墙防水；

2、外窗防水；

3、防排水楼地面；点这免费下载资料

4、屋面防水；

5、公共部位楼层梯段踏步及楼梯护栏；

6、、通道；

7、其他：烟道、透气孔及通风道。

（四）安装工程分户验收：

1、给水管道及配件安装；

2、排水管道安装工程；

3、室内采暖系统；

4、卫生器具；

5、工程；

6、智能。

（五）住宅工程质量分户验收汇总表：施工单位填写，监理单位审核签字。

（六）到市质监站购买成品合格证，建设单位、监理单位、施工单位填写，建设单位盖章后，一份张贴在户内明显处，合格证原件交付时交给业主。

单位工程质量竣工验收（竣工预验收）

单位竣工验收由建设单位组织施工（含分包单位）、设计、勘察、监理等单位有关负责人成立验收组进行，并将《单位工程质量竣工验收方案》和《单位工程质量竣工验收通知书》，在工程质量竣工验收日期的3个工作日前报该工程的质量监督机构。

（一）现场实物质量验收

1、验收组应按《建筑工程施工质量验收统一标准》GB50300-2001要求，对照验收标准审查施工资料质量，抽查安全和使用功能的质量、进行工程观感质量检查。对验收内容做出全面评价，形成工程施工质量竣工验收结论意见，验收组人员签字。如果验收不合格，验收组提出书面整改意见，限期整改，重新组织工程施工质量竣工验收；如果验收合格，填写《单位（子单位）工程施工质量竣工验收记录》，相关单位签字盖章。

2、项目质量监督机构对单位工程质量竣工验收的条件、组织形式、验收人员资格、验收程序、执行标准等情况进行现场监督，并对工程实物质量和工程资料进行监督抽查；如发现有不满足验收条件及违反建设工程质量管理规定行为和强制性条文的，责令改正或要求整改后重新验收，参建方有严重违反建设工程质量管理规定行为和强制性条文的，列入不良行为记录并在网上公示。当参建各方对工程验收意见不一致时，由项目质量监督机构协调处理，当参建各方对工程验收意见一致且抽查结果达到验收合格要求时，提出明确的验收监督意见并形成《单位工程施工质量竣工验收监督记录》。

（二）竣工资料验收——监理资料

1、监理规划；

2、监理实施细则；

3、监理月报中的有关质量问题；

4、监理会议纪要中的有关质量问题；

5、工程开工/复工审批表；

6、工程开工/复工暂停令；

7、不合格项目通知；

8、质量事故报告及处理意见；

9、工程竣工决算审核意见书；

10、工程延期报告及审批；

11、合同争议、违约报告及处理意见；

12、合同变更材料；

13、工程监理总结报告；

14、工程竣工预验收质量评估报告。

施工资料

1.土建工程

（1）施工技术准备文件，图纸会审记录。

（2）施工现场准备

控制网设置资料及相应报验单；工程定位资料及相应报验单；基槽开挖线测量资料及相应报验单。

（3）地基处理记录及相应报验单

地基钎探记录和钎探平面布点图；验槽记录和地基处理记录；桩基施工记录；试桩记录。

（4）工程图纸变更记录

设计会议会审记录；设计变更记录；工程洽商记录。

（5）施工材料、预制构件质量证明文件、复试试验报告及相应进场使用报验单

①砂、石、砖、水泥、钢筋、防水材料、隔热保温、防腐材料、轻集料试验，石材和地砖放射性试验汇总表；

②砂、石、砖、水泥、钢筋、防水材料、隔热保温、防腐材料、轻集料出厂证明文件；

③砂、石、砖、水泥、钢筋、防水材料、隔热保温、防腐材料、轻集料试验、焊条、沥青复试、石材和地砖放射性复试试验报告及相应进场使用报验单；

④预制构件（钢、砼）出厂合格证、试验记录及相应进场使用报验单。点这免费下载施工技术资料

（6）试验报告

①土壤（素土、灰土）干密度试验报告；

②土壤（素土、灰土）击实试验报告；

③砂浆（试块）抗压强度试验报告；

④混凝土（试块）抗压强度试验报告；

⑤混凝土抗渗试验报告；

⑥商品砼出厂合格证、复试报告；

⑦钢筋接头（焊接）试验报告；

⑧土壤、砂浆、混凝土、钢筋连接、混凝土抗渗试验报告汇总表。

（7）隐蔽工程检查记录及相应报验单

①基础和主体结构钢筋工程；

②钢结构工程；

③防水工程；

④高程控制。

（8）施工记录及相应报验单

①工程定位测量检查记录；

②沉降观测记录；

③结构吊装记录；

④现场施工预应力记录；

⑤工程竣工测量；

⑥新型建筑材料；

⑦施工新技术。

（9）工程质量评定资料及相应报验单

（10）工程质量事故处理记录

（11）工程质量检验记录

①基础、主体记录；

②幕墙工程验收记录；

③分部（子分部）工程质量验收记录。

2、电气、给排水、消防、采暖、通风、空调、燃气、建筑智能化、电梯工程

（1）图纸变更记录

①图纸会审

②设计变更

③工程洽商

（2）设备、产品质量检查、安装记录及相应报验单

①设备、产品质量合格证、质量保证书

②设备安装记录

③设备试运行记录

④设备明细表

(3)隐蔽工程检查记录及相应报验单

（4）施工试验记录及相应报验单

①电气接地电阻、绝缘电阻、综合布线、有线电视末端等测试记录

②楼宇自控、监视、安装、视听、电话等系统调试记录

③变配电设备安装、检查、通电、满负荷测试记录

④给排水、消防、采暖、通风、空调、燃气等管道强度、严密性、灌水、通水、吹洗、漏风、试压、通球、阀门等试验记录点这免费下载施工技术资料

⑤电气照明、动力、给排水、消防、采暖、通风、空调、燃气等系统调试、试运行记录

⑥电梯接地电阻、绝缘电阻测试记录；空载、半载、满载、超载试运行记录；平衡、运速、噪声调整试验。

（5）质量事故处理记录

（6）工程质量检验记录

分部（子分部）工程质量验收记录。

3、竣工验收文件

（1）工程竣工总结

①工程概况表；

②工程竣工总结。

（2）竣工验收记录

①单位（子单位）工程质量竣工验收记录；

②竣工验收证明书；点这免费下载施工技术资料

③竣工验收报告；

④竣工验收备案表（包括各专项验收认可文件）；

⑤工程质量保修书。

4、室外工程

（1）室外安装（给水、雨水、污水、热力、燃气、电讯、电力、照明、电视、消防等）施工文件（含报验单）。

（2）室外建筑环境（建筑小品、水景、道路、园林绿化等）。

（四）竣工图

1、综合竣工图：

（1）综合图

①总平面布置图（包括建筑、建筑小品、水景、道路、绿化等）；

②竖向布置图；

③室外给水、排水、热力、燃气等管网综合图；

④电气（包括电力、电讯、电视系统等）综合图；

⑤设计总说明书。

（2）室外图

室外给水；室外雨水；室外污水；室外热力；室外燃气；室外电讯；室外电力；室外电视；室外建筑小品；室外消防；室外照明；室外水景；室外道路；室外绿化。

2、室外专业图：

（1）建筑竣工图；

（2）结构竣工图；

（3）装修（装饰）工程竣工图；

（4）电气工程（智能化工程）竣工图；

（5）给排水工程（消防工程）竣工图；

（6）采暖通风空调工程竣工图；

（7）燃气工程竣工图。

（五）其他资料

桩基竣工验收资料；幕墙竣工验收资料；钢结构竣工验收资料；中央空调竣工验收资料；人防工程竣工验收资料等。

电梯资料：升降梯随机图纸；电梯安装过程质量检测记录表（复印件）；安装使用维护保养说明书；产品出厂合格证；电梯安装合格证明书；用户服务手册（使用指南）；电梯安装检验报告；特种设备（普查）注册登记表；安全检验合格铭牌（复印件）；电梯开箱检查记录；电梯安装监督检验报告；

特种设备安装安全质量监督检验证书；以上资料每台电梯一份；质量监督检验检疫当场行政许可决定书；质量监督检验检疫行政许可申请受理决定书；15、质量监督检验检疫行政许可申请材料清单；以上资料一份。

附件：电梯启动钥匙；厅门三角钥匙；机房轿箱内控制面板钥匙；以上每台电梯一把；机房标签（上下行、警示牌）；机房松闸（扳手、飞轮或手柄）存电梯机房内。

随着国家不断加大城市基础设施和高速公路建设的投资规模，对市政道路路面的施工质量要求也越来越高，对沥青混凝土路面的施工技术方面的控制也更为严格。如何提高市政道路沥青混凝土路面的施工质量，已经成为道路建筑施工中的一个重要课题，加强施工工艺的改进刻不容缓。本文中通过现场施工的工作实践和个人体会，谈下如何加强沥青混凝土路面施工技术，并提出了可行性的方案和改进措施。

1 市政道路施工中沥青混凝土路面质量的控制原理

市政道路在建筑施工的过程中，会选择沥青混凝土作为路面材料的首选，因为沥青混凝土是高等级路面的主要材料，其路面具有平整度好、不扬尘、噪声低、耐磨度高、施工快捷、维护方便等优点，所以在当今城市化建设的快速发展阶段，得到了越来越广泛的应用。沥青混凝土材料必须按照严格的比例配比来进行，而且市政道路沥青混凝土路面中使用的碎石、砾石等粗集料必须经检测合格，要求不能长期露天存放，还要避免因粉尘污染而造成与沥青粘附性能的降低。在选料过程中还需要注意：细集料一般优先采用机制砂或石屑，细集料的生产要严格保持干燥、洁净无杂质。热拌密集配沥青混合料中天然砂用量不宜超过骨料总量的20%。 　　

现行市政道路的建筑材料标准中规定对沥青的粘结性、耐久性、感温性及塑性等指标都提出了相应的规定，也制定了相关的规范，尤其对改性沥青的制备，要严格控制sbs的加热温度和外掺材料的比例，确保其使用性能。对沥青材料的保存要注意防水，而且要标注沥青的种类和标号等。沥青混合料应符合《城镇道路工程施工与质量验收规范》有关规定中要求的矿粉质量。填料不能使用经拌和站回收的粉尘，要选择磨细的、无杂质的、干燥的石灰石研磨而成。要严格检测沥青混凝土中使用的纤维稳定剂，要采用相应的试验来检验是否满足规范要求。要求纤维稳定剂应在250℃高温条件下不变质，石棉纤维不宜使用。

2 市政道路施工中沥青混凝土生产拌合过程的控制

近几年来，为了提高市政道路施工过程中的质量控制及对城市环境的影响，对建筑施工现场进行了严格的规定，要求机械化施工程度高、工艺标准严格，所以在进行沥青混凝土搅拌过程中必须采用沥青搅拌站集中搅拌的方式进行生产。沥青混合料的拌和设备的性能和生产能力必须满足生产需要，目前普遍使用的是间歇式拌和机。拌制过程中必须要有严格的控制系统，以确保原材料的组成和供料比例，拌合温度和拌合时间严格按规范要求控制，从而保证集料、沥青及沥青混合料拌和，储存和出料温度。 　　

沥青路面不同层位及厚度的混合料对施工温度要求不同，具体如下表所示： 　　还要注意的是，在沥青混凝土正式生产前，应对拌和站设备进行全面的检查，仔细地检修和校验，使其各部件均处于良好状态。

3 市政道路施工中铺设试验路段的施工技术

　　铺设试验路段是施工单位对沥青混凝土路面施工的一次全面检验，进行该步骤主要是为了确定如下问题： 　　（1）确定合理的机械类型、数量及机械设备的组合方式；（2）确定拌和机的上料速度、拌合数量、温度、拌合时间等拌合操作工艺；（3）确定摊铺温度、速度、碾压机械类型及组合、碾压顺序、温度及施工遍数等；

（4）确定松铺系数、接缝方法等；

（5）全面检查沥青混凝土所使用的材料及施工质量；

（6）验证沥青混合料生产配合比是否合理； 　　

试验路段的铺设不仅可以检验材料配合比所确定的各项技术指标是否能达标，而且还可以检验出路面的摊铺厚度、压实度、平整度等各项质量指标。试验路段的铺设长度一般为200到300m，要求选择平摊无其他干扰的路段进行试验，以便能取得良好的试验数据，对整体的施工提供可靠的依据。

4 市政道路施工中混凝土路面的摊铺施工技术

摊铺质量的好坏直接影响到路面的平整度，即使基层平整度再好，如果摊铺的方法不正确，路面平整度也会出现问题。因此，摊铺的质量好坏是路面施工过程中非常重要的技术环节。 　　

在摊铺过程中一定要注意以下几个方面： 　　

（1）一定要避免摊铺机停顿，摊铺机停顿会造成摊铺不连续，在停机的地方混合料的初始压实度过高，压实后一出现路面不平整；

（2）施工过程中一定要避免运料车与摊铺机的碰撞，一般要在摊铺机前方10～30cm处，施工时有摊铺机推动前进，开始缓慢卸料；

（3）宽路面尽量避免采用全幅摊铺的施工技术，利于提高施工质量。

5 市政道路施工中混凝土路面的碾压施工技术

沥青混凝土混合料的碾压可分为三个阶段，分别为初压、复压和终压三个阶段进行。设备采用压路机，在施工过程中应以缓慢而均匀的速度进行碾压。在试验路段的铺设中已经确定了该阶段的碾压速度，并且碾压的温度和方法必须符合规范要求。在碾压过程中一定要及时检测混合料的压实度，以便于及时调整相应的施工工艺。

6 市政道路施工中混凝土路面的接缝控制措施

在混凝土路面施工过程中形成的接缝主要分为纵向接缝和横向接缝两种，针对于不同的接缝，要有不同的施工技术进行处理。 　　

纵向接缝一定要避免冷接缝，采用热接缝。 　　

对横向接缝来说通常用平缝和斜接缝，其各有优缺点，平缝有很好的平整度，比较美观，但连续性差，路面容易在接缝处开裂。斜接缝虽然连续幸好，但操作比较困难，不易搭好，容易形成接头跳车。目前施工主要采用切缝，切缝不仅外表美观整齐，而且两侧不容易粘连，目前这种方式被广泛的应用在道路的施工过程中，取得了非常好的成效。

7 结语

沥青混凝土路面的施工技术在不断的改进和提高，而且这种路面在施工完成后混合料冷却50度以下就可以投入使用，因此被广泛推广和应用。 　　

市政道路的施工是关系国计民生的大事，对推动城市快速发展，城镇化建设不可或缺的一部分，因此，在以后的施工过程中我们一定要总结经验，提高技术和方法，保障道路的施工质量。

    Q:如何创建折线剖？

    在Revit中，剖面视图是和剖面线符号相关联的。要创建折线剖，我们要用“剖面”命令先创建直线剖，然后再在直线剖的基础上生成折线剖。

    以优比土建课程的别墅案例为例，如图49所示，我们先用“视图”面板下的“剖面”命令，在平面视图中绘制直线段的剖面线，即可生成一个“剖面1”视图。

    然后，选择剖面线，单击“修改”面板上的“拆分线段”命令（如图50所示），光标会变成一把小刀的样式，移动光标到要拆分的位置单击，将剖面线拆为两段。光标变成移动箭头的样式，将光标靠近要移动的剖面线段，拖拽到所需的剖切位置，再次单击放置即可。如图50中，平面视图中的折线剖创建好后，“剖面1”已自动更新为折线剖剖面视图。

    对于折线剖，同样可以和直线剖一样，拖拽相应部分的蓝色双三角等标记，调整剖面的视图范围。

    Revit目前无法创建沿曲线展开的立面/剖面，只能手动绘制，或将多个立面/剖面拼接起来模拟展开的效果。

    免费Revit教学视频。

    问题：

启动Revit时，屏幕上显示以下错误消息：

Revit当前许可状态

AutodeskRevit<版本>

内部版本号：<版本>

需要许可证才能在此计算机上运行AutodeskRevit<版本>。

    原因：

Revit不使用指定给用户的许可。

    解决方案：

请按照以下步骤操作：

1.显示警告时，单击“关闭”。

2.重置许可信息。请参见如何针对具有单（人）用户访问权限的单机许可重置Autodesk产品的许可激活。

3.再次启动Revit。

4.在“快速入门”窗口中选择“单个用户”。

5使用AutodeskAccount登录。

注意：请确保合约经理已为帐户分配相应软件。请参见：将用户指定给产品（新视图）。

钢筋连接方式选择的正确是否直接关系到工程质量的优劣，现结合规范、标准对几种常见的钢筋连接方式进行分析对比，以方便今后工程设计和施工人员正确选用。

一、绑扎搭接

1、适用和不适用范围

国家标准GB50010-2010混凝土结构设计规范中“8．4钢筋的连接”里“8．4．2轴心受拉及小偏心受拉杆件的纵向受力钢筋不得采用绑扎搭接；其它构件中的钢筋采用绑扎搭接时，受拉钢筋直径不宜大于25mm，受压钢筋直径不宜大于28mm”。

钢筋绑扎搭接接头的不适用范围为：“8．4．9需进行疲劳验算的构件，其纵向受拉钢筋不得采用绑扎搭接接头”；轴心受拉和小偏心受拉杆件的纵向受力钢筋；直径超过25mm的受拉钢筋和直径超过28mm的受压钢筋不宜采用。

2、优点

一般钢筋工在任何环境条件下均可操作，无需额外加工、安装和检测设备，施工速度较快，质量有完全保证。

3、缺点与不足

1)在搭接区域内多出一倍的接头钢筋，钢筋过多占用截面面积，杆件节点处钢筋打架放不开，不利用浇筑和振捣密实混凝土；

2)使用钢材最多；

3)传力性能最差。

二、焊接连接

钢筋焊接连接有闪光对焊、电弧焊、电渣压力焊、气压焊和预埋件钢筋埋弧压力焊这5种，应满足国标GB50010-2010混凝土结构设计规范和行标JGJ18-2003钢筋焊接及验收规程的相应要求。

1、适用和不适用范围

由GB50010-2010混凝土结构设计规范中“8．4钢筋的连接”里“8．4．9需进行疲劳验算的构件，其纵向受拉钢筋不得采用绑扎搭接接头，也不宜采用焊接接头，除端部锚固外不得在钢筋上含有附件”可知：除需进行疲劳验算的构件的纵向受拉钢筋不宜采用外均可适用；但细晶粒热轧带肋钢筋以及直径大于28mm的带肋钢筋，其焊接应经试验确定，余热处理钢筋不宜焊接。

2、优点

有些焊接接头价格较便宜，可在允许留接头的范围内任何位置施焊(若具备焊接条件)。

3、缺点与不足

1)需要专门的施工设备和材料及电力，能源消耗最大；

2)对人员要求严格，对施工环境有一定要求，不能随时随地采用：如电渣压力焊只能用于竖向钢筋连接，闪光对焊、气压焊只能在加工场施焊和连接有限长度钢筋；

3)质量不能完全保证，易出不合格品，浪费较多。

三、机械连接

钢筋机械连接有直螺纹、锥螺纹和套筒挤压这3种，应满足国标GB500102010混凝土结构设计规范和行标JGJ107-2010钢筋焊接及验收规程的相应要求。因套筒积压和锥螺纹连接质量不稳定和接头受力达不到等而现在很少采用，以最常用的直螺纹接头作为分析比较对象。

1、适用和不适用范围

全部适用，没有规定不可用的范围。

2、优点

一般钢筋工在任何环境条件下均可操作，施工速度最快，可连续无限接长，传力性能最好，超强连接，质量稳定且最好。

3、缺点与不足

费用较贵。

四、费用分析

1)绑扎连接的费用最便宜，但实际只使用在直径不大于14的钢筋中；

2)焊接连接的施工费用居中，于是行业标准JTG1962．2004公路钢筋混凝土及预应力混凝土桥涵设计规范中“钢筋焊接接头宜采用闪光接触对焊”和《市政公用工程管理与实务》(第三版)中“钢筋焊接接头应优先选择闪光对焊”；

3)直螺纹接头的施工费用最贵，贵在套筒成品价格较高上。

四、结论建议

1)除机械连接接头外各种接头均有各自的适用范围，应注意不可超范围使用；

2)钢筋直螺纹连接虽价格最贵但因质量最优和操作简便而使用最广；

3)焊接连接虽价格居中和推荐使用但因操作要求高、能耗大、质量不能完全受控而市场份额逐渐减小。
