1.点击导出–选项–导出设置DWG/DXF。

    2.在常规设置栏取消勾选“隐藏未参照的视图标记”。

    3.再次导出CAD图纸即可。

 抗震是建筑抗震设防的必然要求，是的必然选择，是不可或缺的。施工幕墙在主体结构进入施工相应时间后，同样强调建筑物的抗震能力，在施工过程中使用支撑是必不可少的，如何合理使用抗震支撑吊架？

关键问题1：抗震支吊架的优势与施工注意事项

地震损坏可以导致结构损伤，比如建筑墙、梁、柱等结构；它也可能导致非结构构件上的损坏，施工机械和设备、管道、管道、电缆桥架等。特别是震后机电体系中管道纵向拉伸断裂，水管破裂引发水灾，带来大众的生命和产业的巨大损失。因而，建设领域设计“抗震”是很必要的。

减轻地震灾害！建筑抗震设计、产品与施工一样都不能少

水管抗震支吊架系统

重型水管抗震支吊架系统

多管抗震支吊架系统

风管抗震支吊架系统

电缆桥架抗震支吊架系统

多综合抗震支吊架系统

非结构构件的抗震是建立于结构抗震基础上的，抗震支吊架的装置施工是依据修建机电体系的。因其设备管线复杂、设计图纸信息不充分，以及其对修建物的主体结构依赖性强，则后续装置时装置难度大，装置空间浪费。
这就需要在已进行抗震设计的结构体和相关机电体系平面图纸进行深化，并依据产品的力学性能，供给科学谨慎的力学及验算。以便于装置，下降，美观可靠。
依据相关标准的要求和现场勘查实践状况后，以下是探讨抗震支吊架在实体工程中的实践运用。现在修建形式变得越来越多元化，抗震支吊架的形式也多种多样。
依据标准抗震支吊架与钢筋混凝土结构选用锚栓衔接，与钢结构应选用焊接或螺栓衔接。关于大跨度的网架结构修建，选用钢缆为斜撑可以很好的解决网架结构中抗震支吊架在契合标准下难以装置的问题。

跨入21世纪，修建结构从本来的木结构、砖混结构，已开展到现在的钢筋混凝土结构、钢结构。
现在的修建行业开展来看，钢结构是修建结构开展的一大趋势，是许多修建结构的干流方向!钢结构之所以能成为修建结构的重要形式，在于钢结构具有强度高，塑性、韧性好，原料均匀，质量轻，耐热，密闭性好，契合力学计算的假定，钢结构还具有制作方便，施工工期短等优点。
现在，钢结构首要应用于公共修建、工业厂房、大跨结构、高耸结构、多层和高层修建、接受振动荷载影响大的结构等。
在遭遇地震时，修建内部的机电体系会遭受到相当严重的损坏。机电体系本身的功用是完善修建物使用功用，被损坏的机电体系不但不能为修建物内居民供给保护和协助，还会成为地震时人员逃生的障碍，并且会形成次生灾祸(二次灾祸)，如火灾、水灾、毒气走漏等。次生灾祸才是地震中使人民生命产业遭受重大损失的元凶。

关于钢结构修建，虽然钢结构本身的抗震性能很好，但是钢结构却不能对装置 于修建内部的机电体系起到彻底的保护作用。在常见的钢结构修建中，机电体系抗震支吊架的设计与装置依据《建筑机电工程抗震设计》中的相应标准及实践工程中的案例，有多种衔接方式。
关于钢结构中的网架结构，管道有时会装置于网架之下，与檩条的距离非常大，吊杆长度很长。发作地震时，管道摆动大，会对其承重支架形成损坏。所以对网架下悬吊管道的抗震非常有必要。而在网架结构中，网架不能承当本身重力以外过重的负荷，所以管道抗震支吊架不能直接衔接于杆件上。
网架结构的着力点首要在螺栓球和檩条上，而抗震支吊架斜撑的着力点不好找，所以，抗震支吊架斜撑一般衔接到檩条上。这时候抗震支吊架的吊杆长度必定十分长。此刻选用C型槽钢或钢管作为斜撑，不容易满意标准长细比要求。从受力方面也能算出槽钢受压也不满意标准要求。
鉴于以上状况，应当选用其他的衔接方式来满意抗震需求。钢缆可以传递长距离的负载;接受多种载荷及变载荷的作用;具有较高的抗拉强度、抗疲劳强度和抗冲击韧性;耐磨、抗震、工作稳定性好。
依据全国修建机电工程抗震技能研发中心”测验研讨表明，选用6钢缆作为抗震支吊架的斜撑契合标准要求。钢缆装置时应该拉紧，并保持钢缆关于管件中心对称。所以，抗震支吊架的钢缆侧向支撑2根，钢缆纵向支撑4根，支架距离由设计确定。

关键问题2：哪些地方需要使用抗震支吊架

依据2015年住房城乡建设部发布实施的国家标准GB50981-2014《建筑机电工程抗震设计规范》，其中明确规定了抗震支吊架的设计与使用。该标准自2015年8月1日起实施，也意味着自此之后的建筑机电工程必须要考虑抗震支吊架了。那么机电工程中具体哪些地方必须使用抗震支架呢?
一、第1.0.4条(强条)规定抗震设计烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计。
二、第3.1.6条条文说明规定了需进行抗震设防的内容：悬吊管道中重力大于1.8kN的设备;DN65以上的生活给水、消防管道系统;矩形截面面积大于等于0.38和圆形直径大于等于0.7m的风管系统;对于内径大于等于60mm的电气配管及重力大于等于150N/m的电缆梯架、电缆槽盒、母线槽。
三、第3.1.8条规定穿过隔震层的建筑机电工程程管道应采用柔性连接或其他方式，并应在隔震层两侧设置抗震支架。
四、第4.1.2.1条规定8度、9度地区的高层建筑（词条“高层建筑”由行业大百科提供）的给水、排水立管直线长度大于50m时，宜采取抗震动措施;直线长度大于100m时，应采取抗震动措施。
五、第4.1.2.3条规定需要设防的室内给水、热水以及消防管道管径大于或等于DN65的水平管道，当其采用吊架、支架或托架固定时，应按要求设置抗震支承。
六、第5.1.2.4条规定锅炉房、制冷机房、热交换站内的管道应有可靠的侧向和纵向抗震支撑。多根管道共用支吊架或管径大于等于300mm的单根管道支吊架，宜采用型抗震支吊架。
七、第5.1.3.3条规定矩形截面面积大于等于0.38和圆形直径大于等于0.70m的风道可采用抗震支吊架。
八、第5.1.4条(强条)规定防排烟风道、事故通风风道及相关设备应采用抗震支吊架。
九、第5.1.5.4条规定重力大于1.8kN的空调机组、风机等设备不宜采用吊装安装。当必须采用吊装时，应避免设在人员活动和疏散通道位置的上方，但应设置抗震支吊架。
十、第6.1.1条规定内径大于或等于25mm的燃气管道应进行抗震设计，管道抗震支吊架的设置应符合规定。
十一、第6.2.8条规定在建筑高度大于50m的建筑物内，燃气管道应根据建筑抗震要求，在适当的间隔设置抗震支撑。
十二、第7.1.2条规定内径不小于60mm的电气配管及重力不小于150N/m的电缆梯架、电缆槽盒、母线槽均应进行抗震设防。

抗震支架布点要求
1、防排烟风道、事故通风风道抗震支撑最大设计间距9米，纵向抗震支撑最大设计间距18米;
2、管道两端设置侧向抗震支撑，抗震支撑间距超过最大设计间距时，应在中间增设抗震支撑。
3、水平管线在转弯处0.6m范围内须设置侧向抗震支撑。
4、门型抗震斜撑必须至少由一个侧向支撑或两个纵向支撑组成。
5、实际间距需经计算进行调整。
6、节点分布需考虑管径转变和旁通等因素。
7、荷载及长细比将影响节点分布。

基础底板施工与传统施工方法一致，只是对预留的墙体竖向插筋的尺寸及位置要求较严格。

预留插筋检查、调整

基础底板施工完毕，墙板吊装前应对基础预留的墙体竖向钢筋进行检查和调整。

标高控制垫块放置

墙板吊装前要对底板基础面进行，并在每块墙板下脚放置水平标高控制垫块。

叠合墙板吊装

叠合墙板应按要求进行吊装，每块墙板用两根斜支撑固定和调整。

叠合墙板吊装

叠合墙板吊装应按事先制定好的方案分段进行，尽量减少挪动吊车及。

预制墙板底部及拼缝

墙板吊装完毕后，工人即可进行拼缝处理工作，一般可用嵌缝砂浆和木条两种方式。

现浇框架柱施工

叠合墙板安装完成后，即可进行现浇框架柱施工，包括钢筋绑扎、支模、混凝土浇筑、拆模等。

现浇框架梁施工

框架柱施工完毕后，开始进行现浇框架梁施工，包括支底模、绑钢筋、梁侧模加固等工作。

楼板支撑安装施工

楼板支撑安装应按设计图纸要求进行布置，与框架梁施工穿插进行，尽可能减少施工工期。

叠合楼板吊装施工

叠合楼板吊装，应按照设计图纸中的安装布置图进行，布置图上有详细楼板编号、尺寸及位置。

水电管线连接

叠合楼板上的水电线盒及管道会在生产阶段提前预留，安装完毕后现场只需将其管线连接即可。

楼板上层钢筋安装

楼板上层钢筋应置于格构梁上弦钢筋上，与格构梁绑扎固定，以防止偏移和混凝土浇筑时上浮。

检查验收

混凝土浇筑前，应按相关对叠合板安装及现场钢筋绑扎等项目进行检查验收。

混凝土浇筑

混凝土浇筑应从墙板开始，分层浇筑，每层浇筑高度不大于80cm，间隔时间一般不小于1小时。

叠合楼板支撑设计节点图

叠合楼板支撑安装节点图

叠合楼板与梁连接设计图

叠合楼板与梁连接安装图

叠合墙板与底板连接设计图

叠合墙板与底板连接安装图

叠合墙板与顶板连接设计图

叠合墙板与顶板连接安装图

叠合墙板水平拼缝设计图

叠合墙板水平拼缝安装图

叠合墙板拼缝设计图

叠合墙板拼缝安装图

01 园林结算中容易忽略的问题

1、土壤改良问题：

改良土是苗木种植中最常见的争议点，如土质不满足种植条件，应进行换土或土壤改良；如果图纸没有特殊要求，对于超出用土的，须及时办理签证，写明签证发生的原因，各方签字盖章确认，避免后期结算中产生争议，发生扯皮现象。

2、移苗问题：

对于世界级展园来说，大范围移苗很正常。此外，我们常见的公园、小区也常常移植南北方树木，这时我们需要综合考虑清单外的苗木价格，不仅仅要考虑采购成本，还需要考虑运费、成活率等。

3、利益最大化：

施工单位在栽种过程中，因为厂区较大、苗木品类繁多，品类及数量往往是很难控制的。重点防范施工单位在苗木种植的过程中，采用苗木价格高的多种，价格低的少种的战略，并且在后期做竣工图时，施工根据已经达成既定事实的情况说服建设单位更改竣工图，来达到利益最大化。，所以需要建设单位人员，具有良好的防范意识，在没有得到甲方许可变更指令的情况下，对于施工单位随意变更树种品类的情况，不予增加费用。

4、定额套用原则：

根据本地区定额说明及定额特性合适的定额进行套取，分享我本人对各类乔木的定额套用原则：

除正常落叶乔木可以套用裸根苗木定额子目外，其他乔木均套用土球苗木定额子目（如全冠、常绿乔木）

5、结算审查：

在结算过程中只是注重苗木数量忽略苗木规格，乔木多注意高度和胸径，灌木多注意冠幅和密度。苗木规格在一定程度上影响着工程的，忽略这些信息会使我们造价大打折扣。如下面的例子：

如投标时忽略苗木规格的确认时间，季节性差异会影响苗木规格的变化，比如栽的时候是胸径15cm，整个项目施工期两年，结算胸径时变成18cm，因为胸径的改变导致结算时候的争议，这需要我们造价人员在事前进行风险控制，在清单编制时规避这个问题。

在进行工程结算时，绿化品种因素往往会与设计存在一定偏差。部分使用单位在施工的过程中，为了获取更多的经济效益，通常会选择规格较低的树种或是树形达不到使用要求的树种，最后导致项目工程建设完成时的色块密度与之前的施工图纸设计出现一定的偏差。

6、保存养护与后期养护区别：

后期养护是指已经“竣工验收”的绿化工程，对其栽植的苗木“当年”成活所发生的浇水、施肥、防治病虫害、修剪、除草及维护等管理费用。

保存养护是指已经“竣工验收”的绿化工程,苗木已经成活后进入“正常养护期”的绿化工程。定额中保存养护为一年的养护费用。

在投标时。如果有两年养护期建议大家套用一个后期，一个保存即可。

7、草坪、色带（块）容易忽略的问题：

结算时种植密度及种植面积结合竣工图准确核实，工程量较大的还需要到现场核实，草坪、灌木面积时一定要扣除配电箱、给排水井、乔木树围、汀步、景观石等所占面积。

02 景观结算中容易忽略的问题

关于栏杆、廊架、亭子，标准编制的计算方式：

如图纸规定某亭子，参考图集某页某四角亭做法，我们在编制清单的时候，可直接对该项清单进行清单描述，描述为参考图集某页某四角亭图集，在做清单报价的时候，可以按照一座亭子补充一项定额进去即可，因为我们亭子价格的来源，大部分来源于我们市场询价，厂家比你懂得多，一看就知道一座多少钱。而且这样形成的价格也比较有说服力。

但有一个不利的地方，如果你感觉后期亭子某部位可能发生变更，一旦变更就会对综合单价造成影响，这时候一定要拆开组价，避免后期因为综合单价扯皮。同样廊架，栏杆，景墙也是一样的道理。

03 小品结算中容易忽略的问题

小品设计理念与现实的差异性：

很多时候，天马行空的设计师，会针对园区设计很多造型各异的小品，有的是详细图纸，有的只是概念图，有的需要与厂家在制作过程中不断磨合碰撞出新的想法形成最终作品，我们在清单编制及后期图纸深化中，要如何规避图纸不确定性风险呢？

这种情况我们往往有两种思路去解决：

1、暂估价：我们将这类工程按照暂估价形式计入，待后期图纸深化后，进行重组综合单价；

2、清单描述控制法：如果我们为了结算快捷，避免后期扯皮，同时减少暂估价所占比例，我们可以对该项工作内容进行清单描述控制，在对其基本的形状、材质、参考图片进行描述后，追加依据“深化节点由承包人自行考虑，后期不因为节点深化而增加费用”这样就能在清单综合单价中控制住，而且避免了后期扯皮。

放置单个实例的钢筋网片以精确加固混凝土墙或楼板部分。

1. 打开平面视图来强化楼板或打开标高来强化墙。

2. 单击“结构”选项卡 “钢筋”面板 （单钢筋网片放置）。

3. 在“选项栏”上，指定“放置后旋转”。 选择此选项可以在放置柱图纸后立即将其旋转。

4. 在绘图区域中，将光标放置在要加固的表面上。 图纸的轮廓会帮助指导放置。 在放置图纸时，它将捕捉到：



• 主题的钢筋保护层

• 其他钢筋网片的边

• 其他钢筋网片的搭接接头位置

• 其他钢筋网片的中点

5. 单击以放置图纸。



   注： 如果在“属性”选项板上选择了“按主体保护层剪切”属性，将在洞口或主题的边缘剪切图纸。

注： 可以在实体或清晰的三维视图中，查看钢筋网片和自定义钢筋网片。为此，请执行下列操作：

1. 选择钢筋网片。

2. 在“属性”选项板中，单击“视图可见性状态”对应的“编辑”按钮。

3. 在“钢筋网片视图可见性状态”对话框中，选择您希望钢筋网片在其中清晰或显示为实体的三维视图。

请注意，可见性选项与实例相关，与类型无关。因此，应选择要为其设置实体/清晰表示的所有实例。

钢筋锚固长度怎么算

钢筋算量基本方法小结

一、梁

（1） 框架梁

一、首跨钢筋的

1、上部贯通筋

上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值

2、端支座负筋

端支座负筋长度：第一排为Ln/3＋端支座锚固值；              第二排为Ln/4＋端支座锚固值

3、下部钢筋

下部钢筋长度＝净跨长＋左右支座锚固值 以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：

支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。

钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }

4、腰筋

构造钢筋：构造钢筋长度＝净跨长＋2×15d 抗扭钢筋：算法同贯通钢筋

5、拉筋

拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d

拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

6、箍筋

箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d

箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1

注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在中计算钢筋长度时，都是按照外皮计算的，所以自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

7、吊筋

吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm   夹角=60°     ≤800mm   夹角=45°

二、中间跨钢筋的计算

1、中间支座负筋

中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；

第二排为：Ln/4＋中间支座值＋Ln/4

注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：

第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）； 第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。 其他钢筋计算同首跨钢筋计算。LN为支座两边跨较大值。

二、其他梁 一、非框架梁

在03G101-1中，对于非框架梁的配筋简单的解释，与框架梁钢筋处理的不同之处在于：

1、 普通梁箍筋设置时不再区分加密区与非加密区的问题；

2、 下部纵筋锚入支座只需12d；

3、 上部纵筋锚入支座，不再考虑0.5Hc＋5d的判断值。 未尽解释请参考03G101-1说明。

二、框支梁

1、框支梁的支座负筋的延伸长度为Ln/3；

2、下部纵筋端支座锚固值处理同框架梁；

3、上部纵筋中第一排主筋端支座锚固长度＝支座宽度－保护层＋梁高－保护层＋Lae，第二排主筋锚固长度≥Lae；

4、梁中部筋伸至梁端部水平直锚，再横向弯折15d；

5、箍筋的加密范围为≥0.2Ln1≥1.5hb；

7、 侧面构造钢筋与抗扭钢筋处理与框架梁一致。

二、 剪力墙

在钢筋工程量计算中剪力墙是最难计算的构件，具体体现在：

1、剪力墙包括墙身、墙梁、墙柱、洞口，必须要整考虑它们的关系；

2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角形式；

3、剪力墙在立面上有各种洞口；

4、墙身钢筋可能有单排、双排、多排，且可能每排钢筋不同；

5、墙柱有各种箍筋组合；

6、连梁要区分顶层与中间层，依据洞口的位置不同还有不同的计算方法。

（1） 剪力墙墙身

一、剪力墙墙身水平钢筋

1、墙端为暗柱时

A、外侧钢筋连续通过   外侧钢筋长度＝墙长-保护层 内侧钢筋＝墙长-保护层+弯折

B、外侧钢筋不连续通过   外侧钢筋长度＝墙长-保护层+0.65Lae 内侧钢筋长度＝墙长-保护层+弯折

水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）

2、墙端为端柱时

A、外侧钢筋连续通过   外侧钢筋长度＝墙长-保护层   内侧钢筋＝墙净长＋锚固长度（弯锚、直锚）

B、外侧钢筋不连续通过   外侧钢筋长度＝墙长-保护层+0.65Lae    内侧钢筋长度＝墙净长＋锚固长度（弯锚、直锚）

水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）

注意：如果剪力墙存在多排垂直筋和水平钢筋时，其中间水平钢筋在拐角处的锚固措施同该墙的内侧水平筋的锚固构造。 3、剪力墙墙身有洞口时

当剪力墙墙身有洞口时，墙身水平筋在洞口左右两边截断，分别向下弯折15d。

二、剪力墙墙身竖向钢筋

1、首层墙身纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度

2、中间层墙身纵筋长度＝本层层高＋伸入上层的搭接长度

3、顶层墙身纵筋长度＝层净高＋顶层锚固长度

墙身竖向钢筋根数＝墙净长/间距+1（墙身竖向钢筋从暗柱、端柱边50mm开始布置）

4、剪力墙墙身有洞口时，墙身竖向筋在洞口上下两边截断，分别横向弯折15d。

三、墙身拉筋

1、长度＝墙厚-保护层+弯钩（弯钩长度＝11.9+2*D）

2、根数＝墙净面积/拉筋的布置面积

注：墙净面积是指要扣除暗（端）柱、暗（连）梁，即墙面积-洞总面积-暗柱剖面积 – 暗梁面积；

拉筋的面筋面积是指其横向间距×竖向间距。 例：(8000*3840)/(600*600)

（二） 剪力墙墙柱

一、纵筋

1、首层墙柱纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度

2、中间层墙柱纵筋长度＝本层层高＋伸入上层的搭接长度

3、顶层墙柱纵筋长度＝层净高＋顶层锚固长度

注意：如果是端柱，顶层锚固要区分边、中、角柱，要区分外侧钢筋和内侧钢筋。因为端柱可以看作是框架柱，所以其锚固也同框架柱相同。

二、箍筋：依据设计图纸自由组合计算。

（三） 剪力墙墙梁 一、连梁

1、受力主筋

顶层连梁主筋长度＝洞口宽度＋左右两边锚固值LaE 中间层连梁纵筋长度＝洞口宽度＋左右两边锚固值LaE

2、箍筋

顶层连梁，纵筋长度范围内均布置箍筋   即N=((LaE-100)/150+1)*2+（洞口宽-50*2）/间距+1（顶层）  中间层连梁，洞口范围内布置箍筋，洞口两边再各加一根   即N=（洞口宽-50*2）/间距+1（中间层）

二、暗梁

1、主筋长度＝暗梁净长＋锚固 三、 柱

（一） 、基础层

一、柱主筋

基础插筋＝基础底板厚度-保护层+伸入上层的钢筋长度＋Max{10D,200mm}

二、基础内箍筋

基础内箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇注时受到挠动。一般是按2根进行计算（软件中是按三根）。

（二） 、中间层 一、柱纵筋

1、 KZ中间层的纵向钢筋＝层高-当前层伸出地面的高度+上一层伸出楼地面的高度

二、柱箍筋

1、KZ中间层的箍筋根数＝N个加密区/加密区间距+N+非加密区/非加密区间距－1

03G101-1中，关于柱箍筋的加密区的规定如下

1）首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。

2）首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。

（三）、顶层

顶层KZ因其所处位置不同，分为角柱、边柱和中柱，也因此各种柱纵筋的顶层锚固各不相同。（参看03G101－1第37、38页）

一、角柱

角柱顶层纵筋长度：

一、内筋

a、内侧钢筋锚固长度为 ：

弯锚（≦Lae）：梁高－保护层＋12d 直锚（≧Lae）：梁高－保护层  二、外筋

b、外侧钢筋锚固长度为 外侧钢筋锚固长度＝Max{1.5Lae ，梁高－保护层＋柱宽－保护层}

柱顶部第一层：≧梁高－保护层＋柱宽－保护层＋8d（保证65%伸入梁内） 柱顶部第二层：≧梁高－保护层＋柱宽－保护层

注意：在GGJ V8.1中，内侧钢筋锚固长度为     弯锚（≦Lae）：梁高－保护层＋12d

直锚（≧Lae）：梁高－保护层

外侧钢筋锚固长度＝Max{1.5Lae ，梁高－保护层＋柱宽－保护层} 二、边柱

边柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么边柱顶层钢筋锚固值是如何考虑的呢？

边柱顶层纵筋的锚固分为内侧钢筋锚固和外侧钢筋锚固： a、内侧钢筋锚固长度为   弯锚（≦Lae）：梁高－保护层＋12d

直锚（≧Lae）：梁高－保护层 b、外侧钢筋锚固长度为：≧1.5Lae

注意：在GGJ V8.1中，内侧钢筋锚固长度为   弯锚（≦Lae）：梁高－保护层＋12d      直锚（≧Lae）：梁高－保护层

外侧钢筋锚固长度＝Max{1.5Lae ，梁高－保护层＋柱宽－保护层}

三、中柱

中柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么中柱顶层钢筋锚固值是如何考虑的呢？

中柱顶层纵筋的锚固长度为   弯锚（≦Lae）：梁高－保护层＋12d

直锚（≧Lae）：梁高－保护层 注意：在GGJ V8.1中，处理同上。

四、 板

在实际工程中，我们知道板分为预制板和现浇板，这里主要分析现浇板的布筋情况。

板筋主要有：受力筋 (单向或双向，单层或双层)、支座负筋 、分布筋 、附加钢筋 (角部附加放射筋、洞口附加钢筋)、撑脚钢筋 (双层钢筋时支撑上下层)。

一、受力筋

软件中，受力筋的长度是依据轴网计算的。

受力筋长度=轴线尺寸+左锚固+右锚固+两端弯钩（如果是Ⅰ级筋）。 根数＝（轴线长度-扣减值）/布筋间距＋1

二、负筋及分布筋

负筋长度=负筋长度+左弯折+右弯折

负筋根数＝（布筋范围-扣减值）/布筋间距＋1 分布筋长度=负筋布置范围长度-负筋扣减值

负筋分布筋根数=负筋输入界面中负筋的长度/分布筋间距+1

三、附加钢筋(角部附加放射筋、洞口附加钢筋)、支撑钢筋(双层钢筋时支撑上下层)

根据实际情况直接计算钢筋的长度、根数即可，在软件中可以利用直接输入法输入计算。

常见问题

为什么钢筋计算中，135o弯钩我们在软件中计算为11.9d？

我们软件中箍筋计算时取的11.9D实际上是弯钩加上量度差值的结果，我们知道弯钩平直段长度是10D，那么量度差值应该是1.9D，下面我们推导一下1.9D这个量度差值的来历：

按照外皮计算的结果是1000+300；如果按照中心线计算那么是：

1000-D/2-d+135/360*3.14*（D/2+d/2）*2+300,这里D取的是规定的最小半径2.5d，此时用后面的式子减前面的式子的结果是：1.87d≈1.9d。

问题：构造柱上下端的箍筋是否加密?

解决办法：这个问题我也查了很久的资料，首先我查到的是GB50003-2011砌体结构设计规范，在10.2.5条说明明确了多层砌体房屋的构造柱要求，上下端适当加密。这里的适当没有具体范围。且没有说明框架结构。

然后我又在GB50011-2010建筑抗震设计规范第7.3.2条说明中查阅到

这个规范也是说明了多层砖砌房屋构造柱上下两端适当加密，没有明确框架结构的构造柱是否需要两端加密，那么框架结构的构造柱到底需不需要加密？规范查完了我开始查图集。

平法图集没有，我就查询了西南15G701砌体图集及12J614-1砌体图集。

在12G614-1图集上是可以看出来间距变化，但是细看的时候发现是在连接区段箍筋间距小了5公分而已。200的间距其实不应该算是加密。

然后我就继续查，终于在03ZG002民用多层砖房抗震构造图集中看到构造柱上下两端500范围内箍筋加密。

但是这也是砖混结构的构造柱，并不是框架结构的构造柱

所以我又没查到，直到我看到了下某个建筑图纸设计说明中的这句话

因此得出结论，框架结构的构造柱上下两端不需要加密，砖砌结构的构造柱上下两端适当加密或者加密。除非设计说明中明确了本工程的构造柱都要加密才能加密。

这里说明我为什么觉得框架结构的构造柱上下两端不需要加密

1、是因为规范及图集都没看到特别说明。

2、是在查阅资料的时候发现了王亚雄老师出版的《建筑抗震设计规范》，内容如下

框架结构的构造柱箍筋不用加密，砖混结构的构造柱箍筋需要加密。抗震设计的要求。增加柱了的稳定性。

加密区间距一般100MM，非加密区间距一般200MM。

加密范围在每层柱子的顶部和底部，加密区长度为（1/6层高）和（450MM）二者较大值。

构造柱并非承重构件,震害分析和试验表明,在墙体中适当部位设置钢筋砼构造柱,并与圈梁、腰梁、墙体压顶梁等连接使之共同工作,可以增加墙体的延性,提高构件抗侧力能力,防止或延缓墙体在地震作用下发生突然倒塌,或减轻墙体损坏程度.它是为增加墙体延性的构造措施.柱子加密箍筋目的是提高柱子延性,柱子影响延性的主要因素是轴压比大小及考虑强柱弱梁原则，才考虑柱子有箍筋加密区或全柱箍筋加密,构造柱不存在轴压比问题,因此构造柱不需加密箍筋。

严格来说，构造柱的箍筋在上下端是需要加密的。根据《建筑抗震设计规范》第7.3.2条第1款，构造柱在上下端宜适当加密。虽然这是针对砌体结构的，但是对于框架结构的填充墙来说，至少应满足对于自承重墙的砌体结构的构造要求。而且这次汶川地震就有很多是填充墙外墙塌落伤人。虽然对主体结构不产生影响，但对人身安全还是有较大威胁。所以填充墙构造柱箍筋最好也加密。我们在设计中都是要求加密的，加密区长度按平法图集可以参照框架柱的要求取值。

最后，如果甲方或者施工方觉得要加密的话，需要提供纸质版的文件作为依据。

加密的话在广联达也很好设置，如下图

若只有部分构造柱上下加密范围不同，可以选择构造柱后，在属性中上下加密范围中输入。

结算常见问题的原因分析

1 设计变更多

项目定位模糊，导致设计随意变更，造成合同总价或单价难以覆盖并锁定。当然，这个也是施工单位最喜欢的事，除了我们搞的。

2 边设计，边施工

一方面，设计院不提供材料及设备的技术规格要求，造成技术要求模糊，合同界面不清，风险界定不明，招标单位无法编制出完整的工程量清单，清单项目或描述不清或多漏项，招标单位无法精准报价，价格的竞争型受限，开发商或建设施工单位难以合理评定标价；

另一方面，由于设计图深度不够等问题不得不延至施工阶段解决，建设施工单位不得不采用开口合同，致使合同严密性差，争议和现场签证多，成本难以锁定，而建设施工单位也不得不花费大量时间和人力加以协调。

3 合同太细、太多

一方面，建设施工方将大量材设采用甲供合同或甲定乙供合同予以分拆，合同数量少则几十多则上百，为此不得不安排大量人力负责材设的确认、采购、协调、管理及收验货；

另一方面，合同分拆导致项目合同关系更为复杂，建设施工方不得不承担直接 管理责任及总承包方应承担的部分责任，在工程进展及结算中常发生互相推诿扯皮的现象，从而造成无效成本，乃至进度拖延。

最后，承包商不及时编制施工图，部积极与投资监理核对预结算，其原因就在于总包填资（至结构封顶）施工、合同暂估价或利润水平较高，或其内部管理混乱。

结算审核十大要点梳理

1 提前做好功课

首先，应要求承包商或指定分包或供应商在递交结算供审核时，附上结算价款不再调整的承诺。

其次，应详细审核项目或分项的合同文本，了解合同范围、与其他承包商之间的界面划分和计价模式等。

再次，应检查竣工资料的完整性和准确性，特别是设计变更内容是否完整体现在竣工图纸上。

最后，应及时与工程管理部、现场监理联系、交流，以充分了解项目或分项工程的现场情况，利于结算审核工作的完整性。

此外，计划编制也很重要，以XX为例，XX成本控制中心根据总工室施工图的出图时间制定各项目的预算编制计划；成本控制中心根据工程管理中心提供结算资料时间编制项目结算审核计划；成本控制中心按承包商上报结算时间编制工程结算审核计划。

2 审核面积

一方面，应关注设计变更可能引起的建筑面积调整，提醒造价咨询公司注意施工图纸与实际的建筑面积差异，必要时与或造价咨询公司或承包商的面积逐层进行对比。

另一方面，若建筑面积与结算不同，要求各方就面积差异取得一致；如建筑面积有调整，应及时检查机电结算相关数据。

3 审核结算资料

结算资料除了通用要求外，还有个性化要求 （以XX为例）：

（1）土方工程结算上，须提供经过甲方现场工程师、造价工程师、监理工程师及施工单位四方共同确认的交付场地标高图和完成面标高图。标高图中必须有明确的边界线/放坡/工作面等实际情况（合同中约定不计放坡/工作面的除外，须划分详细的方格网计算图（10×10）及相关的计算书；

（2）桩基工程结算上，桩基工程打桩原始现场记录，包括桩号/桩规格/现状土标高/桩顶设计标高/送桩长度等，须有甲方 现场工程师、造价工程师、监理工程师及施工单位四方共同的签字确认；

（3）部品工程结算上，施工单位必须做出详细的竣工图纸供工程管理中心现场工程师、总工室设计师核对后确认，并提交招标图纸及变更签证作为结算依据，以便对照。

（4）园建/绿化工程类结算上，结算资料在报送甲方工程管理中心工程师之前须经过园建/绿化相关工程师的确认，并由园建/绿化 工程师签注结算核实意见；

（5）样板房工程上，样板房工程由工程管理中心工程师接管相应的结算资料交接工作；需提供通过验收意见的样板房现状说明书及其附表；在招标时主材价为暂定的，须由成本控制中心按设计要求确认相应的主材价格。

（6）材料设备类结算上，须提供经供货方/监理（无监理的情况除外）/总包/甲方四方签字核实的《材料设备验收单》和配套 的《材料设备价格清单》原件作为结算依据。

结算资料核对要点包括：

（1）资料是否齐全，是否有复印件价结算的情况；

（2）竣工验收合格报告中内容填写是否完整，特别注意验收报告中完工日期，建筑面积等一应说明是 否填写完整；

（3）工程结算工作交接单中内容填写是否完整，工程管理中心负责人是否签署；特别留意交接单中有关竣工图纸，指令变更的描述以及往来款项的说明。

4 审核多计项

在具体检查结算前，应仔细阅读承包合同（或按常规假定标段划分）和工程量计算规则，确保结算内容与承包合同所述内容以及计算规则相一致。结算出现多计项的错误，通常是由于设计或竣工图纸所表述的内容超过标段或承包合同范围；或是承包合同约定的工程量计算规则与常规的认识不同。

常见的多计项包括但不限于如下6种：

（1）已约定需含在钢筋单价或措施项目中的大底板架立筋；

（2）已约定需含在土方开挖单价中的1m&p3;内的砼块料；

（3）墙地面内粉刷、洗手间防水层等，这是土建总包与二次装修分包工作界面；

（4）排管排线、开关插座、空调风口、冷热给水排管、弱电排管排线等，这是机电与二次装修分包工作界面；

（5）穿管、预埋件、设备基础，这是土建总包与机电分包的配合界面；

（6）土建总包与幕墙分包的配合界面的预埋件。

5 审核价格

（1）是审核单价。

首先，审核竣工结算所列各分项工程单价是否符合承包合同约定的单价，包括合同单价或定额单价，其名称、规格、计量单位和所包含的工程内容是否与合同或单价估价表相一致。

其次，单价换算首先要审查换算的分项工程是不是合同或定额中允许换算的，再审查换算是否正确。

再次，补充合同单价或定额及单位估价表，要审查补充定额的编制是否符合编制原则，单位估价表计算是否正确。

（2）审核取费标准。

若采用定额计价，根据竣工结算时间，取费用发生时所执行的定额及与定额相对应配套的取费标准点。

应注意建筑工程类别划分是否与工程性质及规定指标相符，有无高套取费标准；各项取费的计取基数是否符合有关规定；有无规定之外的取费等；对于人工单价、开办费、管理费率、利润让利等情况需按承包合同的约定执行。

（3）审核甲供料扣款及核销。

若项目或各分项工程中部分采用甲供料，则采用定额计价时，需在税后扣回甲供料定额预算价格；若甲方供应数量与工程实际用量存在差异，需进行材料核销，超供部分应按供应价扣回。

（4）审核甲方代缴代扣。

项目或各分项工程中，如果存在甲方代缴代扣项目的工程水电费等，审核人应进行费用清算。

（5）审核合同约定的奖罚款。

项目或各分项工程中，若依据合同约定，存在各类奖罚款的如质量、工期等，应进行此项费用清算。

此外，根据合同约定，应对项目或分项工程保修金进行计算并预留，所有结算在三方签字盖章前必须经算数核对。

6 审核工程量

同步或交叉复核工程量可用以下5种方法：

（1）利用统计数据及经验，对主要工程量每平米含量先进行一次初步核准，以确定是否在合理区间内。

（2）利用统筹法审核平面如建筑面积与楼板、装饰面层、天棚、吊平顶，以及垂直面如外立面与其饰面、窗、阳台、幕墙、外脚手、外立面或平面系数等相关数据的合理性、正确性。

（3）逐层或选择典型楼层如地库、裙房、标准层、屋面层，复核柱、梁、楼板、剪力墙之砼、钢筋含量指标的合理性。

（4）抽查或典型柱网结构的砼含量和钢筋含量。

（5）定期或不定期对工程量进行百分百计算复核。

7 审核时间点

以恒大对审核时间的要求为例：

（1）对总包结算的审核，可与造价咨询单位同步进行；对指定分包或供应合同的结算审核，可安排在造价咨询单位递交初步审核意见之后。

（2）委托咨询公司进行审计的，1000万元以下的项目审计原则上出具初步审计报告的时间不得超过20天，1000万元以上的项目出具初步审计报告的时间不得超过30天，特殊情况下不得超 过45天。

（3）成本控制中心每次受到施工单位的反馈意见后回复时间：10万元以下的2天内，10万元~50万元的3天内，50万元以上的5天内。

（4）集团财务管理中心的复核时间为，自结算资料齐全之日起，一般复核5天内，全面复核时间为，50万元内的10天内，50万元以上的及主体、市政配套、园建工程为25天内。

以上未按时限完成的（因被审计单位自身造成的延误除外），每延迟一天扣罚责任部门总监50元。

8 发挥咨询的作用

对造价咨询单位要有所要求，例如要求其提供计算底稿，并将上述检查结果与之交流沟通，要求其根据甲方审核意见与承包商进一步洽商。

在委托造价咨询公司时，XX的成本控制中心对编制预结算的咨询单位进行考察、筛选，确定委托对象后报成本分管领导审核、总经理审批确定；成本控制中心负责与被委托方签订详细的预结算编审的造价咨询委托合同；成本控制中心负责跟踪、了解造价咨询机构的编制或审核情况，督促咨询机构履行造价咨询委托合同，审查咨询机构的编制结果。

按XX的相关规定，委托工程造价咨询公司审计结算，咨询费用应按如下标准进行控制：

工程造价500万元以内的，咨询费率应控制在3~8‰以内，500万元以上的咨询费率应控制在2~6‰以内。

单独安装工程结算审计可在上述基础之上适当增加0.5~1‰，如果咨询公司最终审计报告质量控制在公司规定的误差率范围之内（初审误差率应控制在3%以内，复审误差率应控制在1%以内），咨询公司年度咨询费收费低于上述最低费率计算的费用时，成本管理中心可以按最低咨询费率计算补偿给咨询公司，以确保咨询公司工作积极性。

最高咨询费不高于上述规定的最高咨询费率计算的咨询费，计费基数均以定案造价计算，必须在咨询合同中做出规定，确定上述计费基数时若原施工合同是总价合同，原合同总价不应计算在计费基数之内。

结算咨询合同中必须规定公司有权对咨询单位的初审金额另行委托其他单位或自行组织人员进行复审，如复审核减率超过2%但未超过3%（含3%），公司只按结算审计费70%支付审计费，另外咨询单位还要承担复审的审计费用（复审审计费按复审核定工程造价的1‰收取基本审计费，核减额提成按核减额的5%计算），公司有权直接从应付咨询单位的审计费用中扣除。如复审核减率超过3%，则公司不支付任何审计费用给咨询单位，已预付的审计费由咨询单位退回。

工程造价审计咨询合同必须采用公司相应合同范本。

所有涉及需要办理工程结算的承包合同中必须明确规定：

承包方提供的结算必须实事求是，如实依据合同规定计算，如果乙方虚报夸大结算金额，计算误差率超过5%，超过部分审计费由承包承担，审计费按核减额乘以4%计算，由公司直接从工程结算款中扣除，上述误差率定义为：（乙方送审金额­最后审计定案金额）÷最终审计定案金额×100%）。

所有涉及需要办理现场工程经济签证与设计变更签证的合同中必须明确规定：

签证单中的预算书的内容必须完整、准确，承包方上报的补充预算额，不得高出公司审定后的金额的10%，否则，公司将收取超出部分的10％的违约金，在结算工程总价款中扣除，并降低承包方在公司承建商评估体系的排名。

9 选好设计单位，提高图纸的深度和质量

以XX的图纸要求及台帐管理为例：

第一，XX总工室向成本控制中心提供设计图纸（白图），成本控制中心须办理签收登记手续，建立设计图纸收发台帐。

第二，设计图纸须明确工程所属板块、工程所在地、单位工程名称和编码；项目当期（区）的户型、栋数。

第三，设计图纸须尺寸清晰、准确，有详细的设备材料的规格型号和标准。如带装修的，需有明确的装修 标准，须明确产品档次、规格、型号，如使用套图的，需说明套图对象与变化情况。

第四，预算编制过程发生设计图纸澄清、变更修改、调整，由设计代表书面回复工程成本控制中心或在计 算图纸上标注、签名；有关问题由总工室、成本控制中心以业务联系单形式交流完成。设计回复时间不列入预算编制时间内。

第五，资料员发现存在图纸不齐，不具备预算编制条件，可拒绝收图。

第六，凡总工室给成本控制中心的设计图纸及相关资料，成本控制中心必须保存完整，直到工程全部竣工结算完成为止，并在本部门资料员处存档至少保存到项目工程全部办完竣工结算后5年以上。

此外，对于审核方而言，还要加强项目开发的计划和节奏，重视、强化招标采购的策划工作，确保招标采购工作的合理时间；加强、细化回标分析及询标、确认工作，减少、避免合同争议的重复发生；加强合同管理、工程记录及档案管理；加强对投资监理的事前指导、过程管理、事后考核。

10 其他注意事项

（1）结算单价在合同中有规定的，则按合同规定执行；

（2）结算单价在合同中未规定的则参照定额和市场合理低价进行确定；

（3）结算的工程量以竣工图为准，竣工图不清之处，预算人员要得到工程管理中心的确认或到工地现 场进行实地测量；尤其对图纸未标注、无特别要求，现场实际施工又提高标准的项目一定要有现场工程师文件确认并符合工程合同要求后才能给予按实结算。

扣除甲供、三方供货材料、设备的多用材料费（实际领用甲方材料数量减结算用量的差量乘甲方 供应材料超量扣款单价）。同时，要对甲供材料、设备的多领和少领数量也应引起足够重视；多领和少领数量要与现场工程师一起核对确认，并要对其少领和多领原因进行分析，通过分析，进一步验证结算数量的正确性。材料价差严格按材料限价调整。

按承包合同确定的结算方式确定结算总价，在初审结算书、与承包方核对时依据合同，进行甲供材料、配合管理费及责任扣款等费用的确认、扣除；

预算编制中，因、现场实际标高没能及时提供，造成未按施工组织设计、现场实际 标高计算项目和工程量的，成本控制中心结算中一定要要求工程管理中心提供施工组织设计、现 场实际标高，对原预算做出相应调整。

同一工程，若有两次以上结算或签订两份以上合同产生两份以上结算时，在分次结算中要注意之前结算与之后结算的工程量衔接，之前结算一定要用文字或图示标（说）明已结范围和位置，之后结算要在结算前先核对之前各结算书已结时间段、位置和范围，避免重复。要求现场工程师在向成本控制中心报送资料中定要注明每次结算的实际施工位置或距离。

市政工程工程量是一项复杂、系统全面的工作，预结算人员在实际工作中要根据工程特点全面考虑、统筹兼顾。本期推送就给大家讲讲市政道路工程定额工程量计算的那些事儿~

Part.1

一般说明

1、管网工程定额适用于城镇范围内新建、扩建项目的排水工程，市政给水、燃气管道安装工程。

2、给水、燃气管道安装工程是按平原地带施工条件考虑的，如在起伏地带施工，管道的仰俯坡度 超过30°且小于45°时，人工、机械费乘以系数1.05； 超过45°时，人工、机械费乘以系数1.20。

3、排水工程现浇混凝土 包括≤150m的运输，超过者，套用道路工程混凝土半成品运输相应定额的增运距项目。

4、本章涉及的现浇混凝土项目，均 不包含模板制安，其模板的安拆执行本定额“L 措施项目”混凝土模板及支架中“基础模板”、“管（渠）道平基模板”、“管（渠）道管座模板”和“其他现浇构件模板”相应项目。 对于预制混凝土构件，除沟、涵、渠混凝土盖板制作、安装中的矩形板（ L0>1m）和槽形板外，其他预制构件均按成品价计入定额， 不再计算模板安拆、构件制作和运输费用。 沟、涵、渠混凝土盖板中的矩形板（ L0>1m）和槽形板制作，其模板制安执行该混凝土构件制作项目中的相应模板定额。

Part.2

管道铺设

一、排水管道安装

1、 管道砂石基础项目适用于90°～180°管道砂石基础，设计采用的管基材料与定额不同时，按类似的定额项目换算材料，但人工费和机械费不作调整。 管道混凝土基础项目适用于90°～360°管道基础。

2、管道铺设是 按180°基座取定的，如 基座为150°时，管道铺设定额的人工乘以系数1.02； 基座为120°时，管道铺设定额的人工乘以系数1.03； 基座为90°时，管道铺设定额的人工乘以系数1.05； 基座为360°时，管道铺设定额的人工乘以系数0.95。

3、 混凝土排水管道安装管材按钢筋混凝土管考虑，如为混凝土管时，每100m管材定额耗量调整为101.5m。

4、管道铺设是按平口管和企口管综合考虑的，若为 承插管时，管道铺设定额人工乘以系数1.10，接口为 钢筋混凝土套环时，安管定额人工费乘以系数1.3，套环另执行相应定额。

5、承插管和企口管 接口的胶圈包含在管材价格中，不另计算。

6、混凝土管道接口砂浆抹带和接口填缝的人工已综合在安管定额内，接口砂浆抹带和接口填缝的材料按相应定额计算。

7、现浇混凝土套环接口定额 不包含接口安钢丝网和，设计要求安钢丝网和止水带时，按本章相应项目执行。

8、塑料管道铺设 未包括管道与井身接口处理费用，发生时，按设计图纸另行计算。

9、管道安装深度＞8m时，安装人工乘以系数1.10，机械乘以系数1.20。

10、如非施工单位的责任造成 二次闭水试验时，按相应定额乘以系数0.7。

11、混凝土管道接口如设计要求 内抹时，套用顶管接口内处理相应项目，但材料乘以0.5系数。

二、顶管

1、 顶管是指顶进土内的管道，工作坑内的管道明敷，应根据管径、接口做法执行管道铺设相应定额。

2、 工作坑垫层、基础执行本章管道附属构筑物相应项目。

3、 顶管工作坑开挖是按土壤类别综合考虑的， 不得调整，工作坑回填执行土石方工程相应定额。

4、顶管工作坑定额按规格分 五个项目，其适用条件为：

①长4m × 宽5m以内适用于顶φ≤1200mm管道；

②长4.5m × 宽6m以内适用于顶φ1250mm~φ1600mm管道；

③长5m × 宽6m以内适用于顶φ1650mm~φ2000mm管道；

④长5m × 宽6.5m以内适用于顶φ2050mm~φ2400mm管道；

⑤长6m × 宽7m以内适用于顶φ2450mm~φ3000mm管道。

5、 顶管工作坑定额中包括钢、木后座的摊销费，如因土质松软，采用石砌或钢筋混凝土后座时，可按实际工程量套相应定额计算。

6、 顶管工作坑支护是按枕木支撑考虑的，若施工中采用其他支护方式，则应扣除定额中锯材、铁抓钉、钢支撑、钢支座的材料费，其人工费按每立方米锯材扣除1164.15元，机械费按每立方米锯材扣除353.77元，工作坑的支护按批准的施工方案和相关定额另行计算。

7、顶进设备包括导轨、顶铁、内胀圈、后座钢板、元宝钢、钢梁、出土小平车、切土刃脚等。

8、顶管在 形不成临时土拱的土层顶进时，一般土层中顶管人工按相应定额乘以系数1.20，砾石层中顶管人工按相应定额乘以系数1.40。

9、顶管接口处的橡胶圈、衬垫、钢套环，计入顶管用钢筋混凝土管材料费中， 不再单独计算。

10、顶管接口内处理为沥青麻丝水泥砂浆接口，如采用其他接口时，按混凝土排水管道接口相应项目执行，其中人工费乘以系数1.10。

三、沟渠工程

1、 砌筑方沟执行砌筑渠道相应项目， 混凝土方沟执行混凝土渠道相应项目。

2、砌体渠道定额中均未包含勾缝、抹灰，设计需要勾缝或抹灰时，执行本定额“C桥涵工程”相应项目。

3、砌体的石表面加工执行本定额“C桥涵工程”相应项目。定额中条石、砌块、砖的规格和石表面加工详见本定额“C桥涵工程”说明。

4、现浇混凝土墙与墙帽 同时浇筑时，墙帽混凝土合并在墙体混凝土内，执行墙体相应定额。

5、砌体内 采用钢筋加固者，按钢筋工程中的相应项目执行。

6、沉降缝材料 与定额不同时，允许换算，但人工费、机械费不变。

四、给水、燃气管道安装

1、管道输送压力是按 低、中压考虑的。

2、管道安装是按 埋地铺设考虑的，如遇架空管道安装，当高度＞时，其脚手架按措施项目计算。

3、 管节取定长度： 镀锌管与塑料管的长度已综合考虑不作调整；无缝钢管为6m，螺纹钢管为7m，钢板卷管为5m，预应力钢筋混凝土管为5m，铸铁管DN≤250mm为4m；DN＞250mm为5m。上列管节的 取定长度与实际出厂的管节长度不同时，差值≤ ±0.5m，定额不作调整； 差值＞ ±0.5m，按下式计算接口的增减数量。

接口增减数量 = 10/出厂的管节长度 － 10/定额的管节长度

根据上式计算的接口增减数量，按下表规定，以每10m管道安装相应定额的人工、材料、机械费乘以表中相应系数，作为增减的人工、材料、机械费：

4、各种管材的 管壁厚度系综合取定的，管壁厚度与定额取定厚度不同时，定额不做调整。

5、无缝钢管（含螺纹钢管）安装包括≤50mm的清沟底分段的 强度试验和 气密性试验。

6、铸铁管的安装基价中 不包括管件的安装及材料费。 管件按相应定额项目另行计算。

7、 ≤DN150的碳素钢管的定额基价已包括管件安装的人工费和材料费，但管件本身的价值另行计算。

8、孔网钢带塑料复合管及管件安装套用聚乙烯管及管件安装相应定额，人工费乘以系数1.15，机械费乘以系数1.05。

9、球墨铸铁管按铸铁管安装的相应定额计算。

五、管道穿跨越

1、管道穿、跨越定额适用于给水、燃气管道穿跨越河流、公路、铁路工程。

2、拖管过河采用直线拖拉式。

3、机械吊装管桥，使用的机械已综合考虑，不得换算。

六、管道防腐

1、管道防腐是按正常的施工方案综合考虑的， 不得因施工方案不同而进行换算。

2、管道接头防腐已综合考虑在定额内， 不得另行计算。

3、各种管道上的附件、阀的防腐，均已综合考虑在定额内， 不得另行计算。

4、给水管道上的附件、阀门的防腐，定额是按氯璜化聚乙烯考虑的，若使用环氧煤沥青时，把定额中氯璜化聚乙烯用量换为环氧煤沥青。

5、管道防腐定额中除粘胶带防腐外，若需使用机械进行翻转施工时，每防腐面积增加机械费0.80元。

七、管道检验

1、强度试验和气密性试验项目，均摊销了管道两端卡具、盲（堵）板、临时管线用的钢管、阀门、螺栓等材料的消耗， 不得另计。

2、管道的强度试验和气密性试验,不分材质和作业环境，均执行本定额。

3、强度试验和气密性试验项目，均已包括了一次试压的人工、材料和机械台班的耗用量。

4、管道的强度试验和气密性试验如分段试验合格后，需做总体试验时， 另行计算。

5、管道水压试验、消毒冲洗 DN<100mm者，按DN100定额乘以系数0.60。

Part.3

管件、阀门及附件安装

一、管件制作、安装

1、钢制管件分 钢管制作和 钢板制作两种，各种管件的焊缝已综合考虑， 不作调整。

2、钢制管件计算单体重量时，焊缝的重量平均按钢制管件重量的 2%计算。

3、四通制作执行三通制作的定额；刚性、柔性承插短管制作按异径管制作的定额基价乘以系数1.05。

4、 钢制管件需焊接法兰时，除套用管件制作定额外，另套用法兰焊接相应定额。

5、钢制管件安装包括三通、四通、弯头、异径管、短管等，接口已综合考虑， 不作调整。

6、在铸铁或钢管上钻孔接水的白铁管套用镀锌钢管连接碰头定额，其人工费、机械费乘以系数1.20。

7、预应力混凝土管转换件安装，如两端均采用柔性胶圈接口时，套用铸铁管件胶圈接口定额。

8、 二合三通如设计采用焊接时，材料费按实调整，人工费不变。

9、在现场钢管挖眼接管的管径是指支管的管径。

10、用螺栓连接的盲板安装按法兰安装的相应定额乘以系数1.10。

二、阀门安装

1、法兰阀门安装 只适用于低、中压力的各种法兰阀门。

2、阀门 解体检查， 包括一次试压。

3、阀门 研磨， 包括解体检查和一次试压。

4、低压丝扣阀门安装，适用于各种内外螺纹连接的阀门。

5、法兰阀门安装仅一侧与法兰连接时，螺栓数量减半。

6、阀门安装不包括加长杆与执行机构安装。

7、齿轮传动阀门安装套用法兰阀门安装的相应定额，但人工费、机械费乘以系数1.30。

8、排气阀门安装套用法兰阀门安装的相应定额，但人工费、机械费乘以系数0.80，螺栓用量减半。

9、 电动阀门安装，如阀门与电动机分离组合时，电机安装另套2015年《四川省建设工程工程量清单计价定额——通用安装工程》相应定额项目。

三、附件安装

用户调压器安装包括出口两处接点中间的直通、旁通管道和各种管件、调压器以及放散管等的安装。 但定额内 未包括调压器箱、托(支)架、墩座的安装，如设计有要求时，另行计算。

Part.4

支架制作及安装

管道支挡墩用石砌筑者，套用矩形井砌筑的相应定额。

Part.5

管道附属构筑物

概述

1、 砌体出水口、混凝土出水口执行本定额“C桥涵工程”中的相应定额项目； 砌筑井筒执行圆形检查井项目； 整体化粪池执行2015年《四川省建设工程工程量清单计价定额——房屋与装饰工程》相应定额项目。

2、 砌筑井项目未包括踏步本身价值，另按设计的踏步数量及其成品价格计入定额项目。

3、 井内单独浇筑的混凝土流槽执行现浇混凝土垫层定额，人工费乘以系数1.20。

4、 砖砌扇形井执行砖砌矩形井定额，其中人工费乘以系数1.05。

5、砌体定额中均未包含勾缝、抹灰，设计需要勾缝或抹灰时，执行本定额相应项目。

工程量计算规则

一、管道铺设

1、排水管道铺设

①管道基础按图示尺寸的体积 以”m&p3;”计算。

②接口钢丝网水泥砂浆抹带按每一个接口设计的抹带砂浆量乘以接口数量 以“m”计算，钢丝网按每一个接口铺设的面积乘以接口数量 以“㎡”计算。

③现浇混凝土套环接口按每一个接口设计的混凝土量乘以接口数量 以“m”计算。 钢筋网按每一个接口设计的钢筋重量乘以接口数量 以“kg”计算，止水带按每一个接口止水带长度乘以接口个数 以“m”计算。

④混凝土管道接口的个数按相同管径的管道净长除以单根管材长度计算，尾数不足一个时按一个计算。

⑥管道闭水试验按 实际闭水长度计算，不扣除各种井所占长度。

⑦管道长度按平面图的井距长度(中—中)，减去井室净空及其他构筑物所占的长度计算。管道应减井室的 长度L规定如下：

当井室为 矩形时， L=井室净距 – 0.1m；

当井室为 圆形时，按 下表长度扣除：

2、顶管工程

①顶管的长度按顶入土层内的长度计算。

②长距离顶管工作坑的个数，由根据地形、地质、水文等条件决定。

③中继间的个数按批准的施工组织设计确定的个数计算。

④顶管的接口处理按实抹个数计算。

3、沟渠工程

①预制混凝土构件模板按混凝土接触面积 以”㎡”计算， 单孔面积≤0.3㎡的孔洞不予扣除，洞侧壁模板亦不增加， 单孔面积＞0.3㎡时，应予扣除，洞侧壁面积并入模板工程量内计算。

②砌体均按图示尺寸 以“m³”计算，嵌入砌体的钢筋、铁件以及 单个面积在≤0.3㎡的孔洞均不扣除。

③渠道沉降缝按图示尺寸 以“㎡”计算，嵌缝和止水带按图示尺寸 以“m”计算。

4、给水、燃气管道铺设

①各种管道的安装工程量均按中心线的延长米计算，不扣除阀门和各种管件所占的长度。

②各种钢板卷管（包括螺纹钢管）、 DN>500的铸铁管等，直管的主材数量应按定额用量扣除管件所占的长度计算。

③管道安装 总工程量≤50m，且 管径≤300mm时，管道及管件安装人工费和机械费均乘以系数2.0。

④水压试验、冲洗消毒工程量按设计中心线的管道长度计算。

⑤强度试验和气密性试验的工程量按设计中心线的长度计算。

5、管道防腐

①管道防腐的长度按管道的 设计长度计算。

②管道防腐面积的 计算规则如下：

管道外防腐面积=管外径×3.142×设计长度

管道内防腐面积=管内径×3.142×设计长度

6、管线穿跨越

①单拱跨管桥制作、安装、预制组装，以 每10m按4.494个口考虑，如与实际不符时允许调整，定额中的人工、材料、机械按管道安装的说明处理。

②附件制作，每项单孔跨越 只允许套用一次定额。 管段组对按设计长度套用定额。

③门型单拱跨管桥头已综合考虑了弯头、加强筋、板制作及地脚螺栓安装的人工、材料、机械费，使用时不作调整。

④超运距新增加的机械费已综合在相应项目内，不再另行计算。

二、管件，阀门及附件安装

1、管件制作安装

①管件制作 以“t”计算。

②管件的单体重量不分钢管制作或钢板制作，均按国标S3规定计算，或按设计图纸规定的图示尺寸的 净面积乘以厚度再乘以7.85t/m³计算。 实际壁厚与S3规定不同时允许换算。

③管件的数量按图纸计算，但与闸阀连接的管件 不得重复计算。

④法兰焊接安装均 以“副”计，单个法兰焊接安装 按0.5副计算。

⑤法兰管件安装按自带法兰的个数，套用法兰安装的相应项目，人工、机械费乘以系数1.3。

⑥管件安装如果 两端接口形式不同时，按其中一端的接口形式套用定额。

⑦水泥压力管的管线中的转换件，不分铸铁、钢制按接口形式套用定额。

a.水泥压力管管件的刚性、柔性承插口，不分铸铁或钢制均按不同接口材料， 分别套用铸铁管件安装的相应定额。

b.套管式的转换管件， 套用刚性套管安装的相应定额。

c.刚性承插三通、四通、弯头等转换件，按接口材料的不同， 分别套用预应力混凝土管转换件或铸铁管件、钢制管件的安装定额，但一个转换件只能套一种接口材料的管件安装定额。

2、阀门安装

①阀门安装按设计数量 以“个”计算。

②阀门单体试压、解体检查和研磨，均按实际发生的数量以“个”计算。

③法兰安装用的垫片定额是综合考虑的，如使用其他垫片时均不允许换算。

3、附件安装

调压器安装按设计图数量 以“个”计算。

三、管道附属构筑物

1、井垫层、基础按图示尺寸的体积， 以“m³”计算。

2、井内沉砂坑加深部分增加的工程量，合并在基础内计算。

3、井墙按图示尺寸 以“m³”计算，应扣除φ>300mm的管道占位体积，异径井筒和流槽的砌体与井墙合并计算。

4、抹面、勾缝按图示尺寸的面积 以“㎡”计算，应扣除φ>300mm的孔洞面积。

5、现浇混凝土井壁、井顶按图示尺寸 以“m³”计算，应扣除φ>300mm的孔洞体积。

一、什么是BIM场布

作为工程施工组织设计的重要组成部分和现场施工的开端，施工总平面布置图需要按照施工方案和进度的要求，对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时管线等做合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。通过BIM技术将二维图纸导入BIM软件中建立三维基坑模型及结构模型；对三维场布中的钢筋加工场、木工加工场、材料堆放区域进行规划，同时将钢筋加工机械、木工加工机械、加工材料及其他临建设施进行等比例规划制作。并且按照施工进度及场地情况，利用BIM软件建立施工实际进度模型，并在场内布置临时车行道路等，模拟施工、吊装等工艺。

二、BIM场布的价值

项目现场工序复杂，机械较多，场布变换频繁、各工种需穿插进行，场地受限等各种问题，运用BIM技术对现场平面进行科学、合理的布置，减少现场材料、机具二次搬运以及避免环境污染，并符合施工现场卫生、安全防火和环境保护等要求。工程开工前，利用BIM技术对项目进行场地模拟布置，对生活区、办公区、施工区进行科学合理布局，快速出图，减少工期、节约成本等，并可以配合制作场地漫游、施工动画、脚手架模拟、天气模拟等。

三、BIM场布的制作

1、使用Revit配合插件直接建族扣模型

直接在Revit内扣体量建族，简单、粗暴、效果好，配合sketchup导入Lumion做渲染和动画，后期还可以通过PTGui做全景图在720云做VR全景，同时不管是在Navisworks还是Fuzor做施工模拟都很方便。这套轻票路线可以说是目前一些项目上“前卫”BIMer向甲方要钱的“成熟”流程。当然这个不好评价，主要是够硬核，我喜欢，真男人从来都是徒手扣模造航母。缺点是起步慢，工作量大，抠模太累，每一个族都需要自己建慢慢扣，如果能多做一两个项目累积进族库就会轻松很多，并且现在市面上红瓦的族库大师、橄榄山、品茗等插件都有退出相应的族库和应用，极大的缩减了建族这一流程。

2、使用市面上的第三方场布软件绘制

现国内专门针对BIM场布推出的第三方软件主要有广联达场布、鲁班场布等，绘制方式和功能效果大同小异，软件内都是有内嵌数百种常见临建构件模型，傻瓜式的搭积木绘制方式，可以导出图片，支持场景渲染，广联达和鲁班的都是可以电子沙盘、3D动态观察、自由漫游行走、动画演示，做一些施工模拟。建模速度不能用快形容，得用非常快来形容，使用熟练一天建完不是事，而且如果项目刚好有使用广联达或者鲁班体系就可以互补配合使用。但是缺点也很明显，那就是场布模型都不能同其他软件交互（广联达可以导入5D），并且模型死板、功能太弱、画质感人（相对第一种），这些都是其次，最主要的是，在别的项目上有见过甲方觉得模型太难看不给钱的……

配筋图显示了特定结构或构件中所有加强元素的位置。具体的混凝土施工图绘制方法多种多样，而且不同国家甚至不同设计公司都有各自的绘图风格。

Revit中的钢筋带有可以通过预定义的、用于读取钢筋设置的标签（族）来读取内容的特性，Revit能够自动对其进行标记，您也可以手动标记。

多钢筋的标注显著改善了钢筋详图设计的流程。多钢筋的标注使您可以通过一条注释对多根钢筋和钢筋设置进行标记。

您可以通过这些多钢筋的标注，标记某一项钢筋设置中的每根包含以制造和建设所的详细注释的钢筋，由于这项功能，图纸的绘制生成变得顺利很多，生产率也能大幅提高。

如果您想在Revit中使用这项功能，您需要进入Annotate（标注）选项卡 -> 标记面板，在Multi-Rebar（多钢筋）下，您可以发现如下两个工具：

Aligned Multi-Rebar Annotation（对齐的多钢筋标注）

Linear Multi-Rebar Annotation（线型多钢筋标注）

一旦运行其中某个工具，您只需选择钢筋设置或者个别钢筋，就可以对它们进行单一化标注。像别的选项卡一样，您也可以修改多根钢筋的标注。

多根钢筋标注族属于Revit的系统族。在Type Properties（类型属性）中，您可以找到易于配置和调整的标记族和尺寸风格。

 防水卷材主要是用于墙体、屋面、以及隧道、公路等处，起到抵御外界雨水、地下水渗漏的一种可卷曲成卷状的柔性建材产品，作为工程基础与建筑物之间无渗漏连接，是整个工程防水的第一道屏障，对整个工程起着至关重要的作用。产品主要有沥青防水卷材和。本文详细介绍防水卷材的施工方法及注意事项。

1、基面要求：

基面清理干净，含水率不大于9%，平整密实，各节点收头整齐、完备，符合要求。

2、第一道防水层：

（1）、铺设柔性防水层，选择涂料或卷材都可以。其施工条件要求基面含水率不大于9%，所以适宜在天气炎热且连晴5天以后的夏季施工。完工后，应做蓄水实验。

（2）、如做涂料防水，以“一布两涂”为例：清理干净基层后，满刷一遍涂料，干燥成膜后，铺设一层玻纤布胎体增强材料，并在已展平的表面上满刷一层涂料固定，干燥后进行下一遍涂料施工。防水涂膜的总厚度应在3毫米以上。

（3）、如做防水卷材施工，清理干净基层后，在卷材反面和基层刷粘结胶，按弹好的基准线由远而近的粘贴、辊压，最后做接缝收头检查处理。

3、第二道防水层：

铺设刚性防水层，应在第一道柔性防水层完成后的两天左右进行施工，主要以高级脂肪酸类砂浆防水剂、水泥、砂子、细石骨料、纤维为基本材料，防水层厚度应为20-30毫米。

（1）、按要求安装分格木条，分格设置为4000毫米×4000毫米。然后洒水使基面湿润，但不得有积水。

（2）、按由远到近、先高后低的顺序，将配制好的砂浆或细石混凝土进行逐个分格施工，同一分格一次完成，抹平压实。

（3）、初凝后，取出分格木条，压光并修整分格缝。

（4）、采用柔性密封材料嵌填分格缝，处理表面收口。施工完成后注意洒水养护。   （5）、如有屋面种植土，应在尽短的时间内覆盖上种植土

一、屋面工程是建筑工程的一个分部工程，是指屋盖面层的施工内容，它包括了屋面的防水工程和屋面的保 温隔热工程。它由结构层以上的屋面找平层、隔气层、保温隔热层、防水层、保护层或使用面层等结构层次所组成。其施工质量的优劣将直接关系到建筑物的使用寿命。

二、屋面按其形式可分为平屋面、坡屋面和异形屋面；按其使用功能可分为非上人屋面和上人屋面；按其保温隔热的功能可分为保温隔热屋面和非保温隔热屋面。

 三、屋面防水工程根据所采用的防水材料不同材性可分为刚性防水屋面和柔性防水屋面。刚性防水屋面是指采用浇筑防水混凝土、涂抹防水砂浆或铺设烧结平瓦、水泥平瓦进行防水的屋面；柔性防水屋面是指采用铺设防水卷材、油毡瓦、涂刷防水涂料等进行防水的屋面。屋面依据其防水层所采用的防水材料材质不同，则又可分为刚性混凝土防水屋面、平瓦屋面、卷材防水屋面、涂膜防水屋面、油毡瓦防水屋面、金属板材防水屋面等。

四、屋面防水施工的注意事项：

1．严禁在雨天进行卷材和保温施工。

2．卷材防水层的找平层要符合质量要求，达到规定的干燥程度。

3．在屋面拐角、天沟、水落口、屋脊、卷材搭接、收头等节点部位，要仔细铺平贴紧、压实、收头牢靠、符合设计要求和屋面工程技术规范等有关规定．在屋面拐角、天沟、水落口、屋脊等部位要加铺卷材附加层。

4．卷材铺贴时要避免过度拉紧和皱折，基层与卷材间排气要充分，向横向两侧排气后用辊子压平粘实。

5．卷材搭接宽度和铺贴要顺直，同时要严格按照基层所弹标线施工。

6．铺设保温层时要保护好防水层  面防水工程是房屋建筑的一项重要工程，工程质量好坏关系到建筑物的使用寿命，还会直接影响人民生产活动和生活的正常进行。据统计，导致屋面渗漏的原因有几方面：材料占20%～22%，设计占18%～26%，施工占45%～48%，管理维护占6%～15%。目前屋面防水出现许多新型材料，但是卷材防水层仍然占着重要的位置，因此本文重点谈谈屋面卷材防水的施工。

屋面卷材防水施工前要做好以下几点工作

一、施工前的技术准备工作

屋面工程施工前，施工单位应组织技术管理人员会审屋面工程图纸，掌握施工图中的细部构造及有关技术要求并根据工程的实际情况编制屋面工程的施工方案或技术措施。这样避免施工后留下缺陷，造成返工，同时工程依据施工组织有计划地展开施工，防止工作遗漏、错乱、颠倒影响工程质量。

有了施工组织，下一步施工负责人应向班组进行技术交底。内容包括：施工的部位、施工顺序、施工工艺、构造层次、节点设防方法、增强部位及做法，工程质量标准，保证质量的技术措施，成品的保护措施和安全注意事项。

二、对施工人员及施工程序的要求

屋面工程的防水必须由防水队伍或防水工施工，严禁没有资质等级证书的单位和非防水专业队伍或非防水工进行屋面工程的防水施工，建设单位或监理公司应认真地检查施工人员的上岗证。施工中施工单位应按施工工序、层次进行质量的自检、自查、自纠并且做好施工记录，监理单位做好每步工序的验收工作，验收合格后方可进行下道工序、层次的作业。

三、对防水材料的质量要求

屋面工程所采用的防水材料应有材料质量证明文件，并经指定质量检测部认证，确保其质量符合《屋面工程技术规范》（GB50207—94）或国家有关标准的要求。防水材料进入施工现场后应附有出厂检验报告单及出厂合格证，并注明生产日期、批号、规格、名称。施工单位应按规定取样复检,取样复检严格按照见证取样送样制度，在建设单位代表或监理单位人员见证下，由施工人员在现场抽样，送到试验室进行试验。经复检合格,提交复检试验报告合格单后方可在防水工程中应用。严禁在工程中使用不合格的防水材料，不合格材料一经发现应即刻全部撤离施工现场。

屋面防水施工要点

一、施工的环境要求

为了保证施工操作以及卷材铺贴的质量，宜在+50C～+350C气温下施工；高聚物改性沥青以及高分子防水卷材不宜在负温以下施工，热熔法铺贴卷材可以在-100C以上的气温条件下施工，这种卷材耐低温，在负温下不易被冻坏。雨、雪、霜、雾，或大气湿度过大，以及大风天气均不宜露天作业，否则应采取相应的技术措施。

二、对屋面排水坡度的要求

平屋面的排水坡度为2%～3%，当坡度小于等于2%时，宜选用材料找坡；当坡度大于３%时，宜选用结构找坡。天沟、檐沟的纵向坡度不应小于1%，沟底落差不得超过200mm。水落口周围直径500mm范围内坡度不应小于5%。

三、对屋面基层空隙、裂缝的处理

基层是预制混凝土板的，当板与板之间的缝隙宽度小于20mm时,采用细石混凝土灌缝，石子粒径不得大于10mm，其强度等级不得小于C20，并尽可能使用膨胀水泥或掺膨胀剂搅拌的混凝土进行灌缝；当板与板之间的缝隙宽度大于40mm时,板缝内应设1ф6钢筋或按设计要求配置的钢筋，浇筑完板缝混凝土后，应及时覆盖并浇水养护7天，混凝土强度等级达到C15时，方可继续施工。防止灌缝混凝土过早承受施工荷载的影响，确保板间的粘贴强度。

基层是现浇钢筋混凝土时，当板内存在有裂缝，应先用凿子把裂缝凿成15～20mm宽，深倒八字形的槽沟，然后把石渣清走，把沟槽吹干净，用填缝膏分二至三次填满裂缝，每次间隔时间必须有15分钟之久，填满裂缝后用滚筒压平即可。

四、屋面找平层的要求

找平层是铺贴卷材防水层的基层，给防水卷材提供一个平整、密实、有强度、能粘结的构造基础。因此，铺贴卷材的找平层应坚实，不得有突出的尖角和凹坑或表面起砂现象，当用2米长的直尺检查时，直尺与找平层表面的空隙不应超过5mm，空隙只允许平缓变化，且每米长度内不得超过一处。找平层相邻表面构成的转角处，应做成圆弧或钝角。  当基层为整体混凝土时，采用水泥砂浆找平层，厚度为20mm，水泥与砂浆比为1:2.5～1:3（体积比），水泥标号不低于42.5。找平层还要设分格缝，并嵌填密封材料，这样可避免或减少找平层开裂，以至于当结构变形或温差变形时，防水层不会形成裂缝，导致造成渗漏。缝宽为20mm，分格缝的纵向和横向间距不大于6m，分格缝的位置设在屋面板的支端，屋面转角处防水层与突出屋面构件的交接处，防水层与女儿墙交接处等。且应与板端缝对齐，均匀顺直。水泥砂浆找平层施工时，先把屋面楼板杂物清理干净并洒水湿润。在铺设砂浆时，按由远到近，由高到低的程序进行，每分格内一次连续铺成，按设计控制好坡度，用2m以上长度刮杆刮平，待砂浆稍收水后，用抹子压实抹平，12小时后用草袋覆盖，浇水养护。对于突出屋面上的结构和管道根部等细部节点应做圆弧、圆锥台或方锥台，并且用细石砼制成，以避免节点部位卷材铺贴折裂，利于粘实粘牢。

1．水落口：周围500mm范围内做成，坡度≥5%,且平滑。

2．女儿墙、出屋面烟道、楼梯层的根部做成圆弧，半径为80mm，用细石砼制成。

3．伸出屋面管道根部周围，用细石砼做成方锥台，锥台底面宽度300mm，高60mm，整平抹光。

五、基层处理剂

为了加强防水卷材与基层之间的粘结力，保证整体性，在防水层施工前，预先涂刷在基层上的涂料。常用的基层处理剂有冷底子油及与各种高聚物改性沥青卷材和合成高分子卷材配套的底胶（基层处理剂），选用时应与卷材的材质相容，以免卷材受到腐蚀或不相容粘结不良脱离。

冷底子油、基层处理剂喷、涂前要检查找平层的干燥并清扫干净，然后用毛刷对屋面的节点、周边、拐角等部位先行处理，最后才能大面积喷、刷。喷、刷要薄而均匀，不能够漏白或过厚起皮。冷底子油在铺贴前1～2天涂刷，基层处理剂涂刷后4天左右干燥才铺贴卷材。

六、卷材的铺贴

1．卷材的铺贴方向：卷材的铺设方向应根据屋面坡度和屋面是否有振动来确定。当屋

面坡度小于3%时，卷材宜平行于屋脊铺贴；屋面坡度在3%～15%时，卷材可平行或垂直于屋脊铺贴；屋面坡度大于15%或受振动时，沥青卷材应垂直于屋脊铺贴，其他可根据实际情况考虑采用平行或垂直屋脊铺贴。由檐口向屋脊一层层地铺设，各类卷材上下应搭接，多层卷材的搭接位置应错开，上下层卷材不得垂直铺贴。

2．贴卷材的顺序：防水层施工时，应先做好节点、附加层和屋面排水比较集中部位（如屋面与水落口连接处，檐口、天沟、檐沟、屋面转角处、板端缝等）的处理，然后由屋面最低标高处向上施工。铺贴天沟、檐沟卷材时，宜顺天沟、檐口方向，减少搭接。 铺贴多跨和有高低跨的屋面时，应按先高后低、先远后近的顺序进行。

3．卷材搭接方法及宽度：铺贴卷材采用搭接法，上下层及相邻两幅卷材的搭接接缝应错开。平行于屋脊的搭接缝应顺水流方向搭接：垂直于屋脊的搭接缝应顺当地与主导风向搭接。叠层铺设的各层卷材，在天沟与屋面的连接处应采用交叉接法搭接，搭接缝应错开；接缝宜留在屋面或天沟侧面，不宜留在沟底。

坡度超过25%的拱型屋面和天窗下的坡面上，应尽量避免短边搭接，必须短边搭接时，在搭接处应采取防止卷材下滑的措施。

七、防水卷材细部做法

泛水与屋面相交处基层应做成钝角（>1350）或圆弧(R=50～100mm),防水层向垂直面的上卷高度不宜小于250mm,常为300mm;卷材的收口应严实，以防收口处渗水，卷材防水檐口分为自由落水、外挑檐，女儿墙内天沟几种形式。 (八)对屋面防水卷材保护       防水卷材铺贴完成之后，必须做好保护，以免影响防水效果。在防水层面上铺300mm×300mm膨胀珍珠岩隔热块，再在其上面加设一层3cm厚水泥砂浆保护层，该层内布钢丝网，保护层设分格缝，缝内用密封材料填充，更好地保护防水层。

注意事项

为了阻断来自室内的水蒸气影响，引起屋面防水层出现起鼓现象，一般构造上常采取在屋面的保温层内设置排气道和其上做隔汽层（如油纸一道、或一毡两油，或一布两胶等），阻断水蒸气向上渗透。排气道间距宜为6米纵横设置，不得堵塞，并同与大气连通的排气孔相连，排水屋面防水层施工前，应检查排气道是否被堵塞，并加以清扫、疏通。 做好屋面卷材防水层并不是一件很困难的事情，只要我们按照屋面卷材防水工序施工，层层落实，严格把关，认真按规范做好每步工作，就可以杜绝施工造成的屋面漏水。

1、在平屋面保温屋面中排汽孔

2、 楼梯栏杆中的预埋铁件

3、 油漆、涂料施工用脚手架

4、 预制板梁砼：板梁封头砼、运输、安装

5、钻孔灌注桩：入岩深度的钻孔（该项目市政和公路定额项目包含内容差距很大）

6、 户内管道安装的吹扫容易遗漏

7、 室外管道安装的超高费

8、 角钢的制作安装及其主材费用

9、 沟槽土方单侧弃土的系数容易遗漏

10、 外运土的人工系数忘记乘

11、 电缆、电线等上清单只是提供净工程量，在组价时还得加上预留、弯曲、损耗等长度

12、 在配电柜安装清单中基础型钢容易漏

13、 给排水上管道安装清单中套管容易漏

14、 风管穿墙的封堵

15、 调节阀试压冲洗临时短管制作安装。

16、设备安装吊装机具摊消。

17、工艺管道安装中法兰安装的螺栓是未计价材料。

18、安装部分：高层增加费 的基数包括6层或20m以下的全部人工费。在高层建筑同时又符合超高施工条件时，高层建筑增加费和超高增加费是叠加计算的。

19、屋脊线、盖板！主要是零星部件！

20、一些零星的、小型构件砼容易漏算；

21、屋面分格缝，特别有架空隔热层时，水泥砂浆找平层有分格缝，而且在隔热板上也要做分格缝；

22、一些要求的也容易漏项，比如：墙长超过5米时要增设构造柱，墙高超过4米时要增设压梁；

23、设备安装加垫铁、管道安装时支架制作、安装、油漆防腐；

24、通风管道安装的帆布接口；

25、楼梯间顶层满堂脚手架、屋面分格缝、设计说明中构造要求以及一些室内外零星构件。

26、外墙抹灰分格嵌缝有相应的定额子目，所用材料不同，应套用相应的子目

27、板的负筋分布筋很容易漏，因为图纸根本没反映。除了要看下工地看看以外，没别的办法。

28、在挖土方工程中，现在的计价表，挖湿土方的抽水费未计入（以前的定额是包含），现在归入在措施项目中，即第二十一章　施工排水、降水、深基坑支护章节内。在编制时，不要忘了啊！

29、各种建筑的伸缩缝：屋面的分格缝、外墙与散水交接的沥青嵌缝；

30、构造柱的突出部分；

31、预制板间的现浇带；

32、打预制桩的，桩头、接桩、送桩等。

33、钻冲孔桩的，钢护筒、入岩增加费、操作平台、砼是采用水下砼浇筑。

34、钢板桩打、拨分开套子目、在基坑作业和在坑上作业的系数。

35、没有详细的布置图，但图纸说明中提到的项目。如填充墙的构造柱、砌体加筋等。

36、措施项目费用的大体积砼的测温费。

37、土建工程为二装的预留预埋件。

38、土建工程中窨井、化粪池项目如套综合定额，别漏了其中相应的措施项目，如挖湿土排水费、基坑排水费及脚手、模板费等。

39、暖通工程中容易遗留的项目：

1）空调风管阀、静压箱，风机盘管回风箱的保温；

2）设备本体与管道连接中的法兰；

3）屋面水系统管道中的土建支墩；

4）末端设备采用的减振措施。

40、合同文件并不是一张纸，包括投标文件等，直接影响措施费的构成，按照规范施工则是合同内容之一。比如投标时按24小时连续施工考虑，夜间施工措施费就不能不考虑，噪声等环境保护费用也不是简单的费率就可以代替的。再比如设计图纸规定用PE给水管，但并未说明屋面部分要采取什么措施，按规范PE管不能爆晒，应有保护措施，报价时就应该考虑。另外，定额和规范不符时，应以规范为准，因为验收以规范为准。

41、对清单项目和下挂定额子目的衔接不能完全掌握（包括工程量计算规则、工作内容等）。定额有计算规则，清单有计算规则，两者必须一致。比如前面多次有人提到的管道支架和穿墙套管，按清单是应该计算，不过室内管道安装定额通常都包含支架和套管（各地规定有不同），再计算就重复了。

42、楼梯石材踏步开槽容易漏掉，墙面装饰不同的装饰材料接缝处理，顶棚扣板四周压线易漏算。

43、土建里面的：人机配合挖土有个系数，湿土也有系数。-0.06位置的防潮层。

44、土建中还有个东西容易忘，就是支撑钢筋用的马凳，实际施工中这个也是不小的数字，而且很烦。

45、土方类别及运距；

46、洞内、地下室内等需照明施工的人工费增加40%；

47、构造柱圈过梁模板砼计算；

48、管桩桩芯砼、送桩及试验桩的计算、管桩长度应计桩尖长度；

49、砖砌栏板1/4、1/2厚定额按900考虑，每增加或减少人材机需调整；

50、桩芯圆钢板、预埋铁件等刷防锈漆等；

51、不规则墙面抹灰、墙面钉钢丝网等人工增加；

52、墙面抹灰垂直高度超高抹灰厚度调整；

53、竖井桥架工程量统计有出入，原设计没有具体的安装大样图，由人员根据经验自行考虑安装方式。 54、高大厂房安装所用脚手架费用。一般钢结构不搭设脚手架。

55、钢筋工程中的垫铁可算在钢筋工程中？(按各地情况)。

56、抹灰工程中用的那个铁丝网山东省2006版消耗定额已单设子目，进入直接工程费。

57、脚手架费用应以被批准的施工组织设计中的做法计算。

58、装饰中的门的特殊五金，尤其是防火门。

59、容易把室外台阶的底面抹灰漏掉

60、容易漏大体积砼里设置的金属导热管

61、不同砼等级浇筑时设置的快易收口网

62、在做装饰装修时清单项目多是按完成面计算的。很多项目看起来是完整的，如果不仔细看设计图纸和施工规范及招标文件是很容易漏算，导致清单组价不合理。

63、夹板基层的防潮防火及防虫等处理，石材防潮处理，石材、抛光砖等边角磨边抽槽等细部处理，浅色的石材做地面多用白水泥等。较高的天花吊筋的反撑措施及防护，特殊装饰部位按设计要求拼接时需裁减材料时的损耗等。

64、梁高超过700MM和墙的对拉螺栓；

65、框架柱部分的砌体加固；

66、基础满堂脚手架

67、梁板墙增加的单项脚手架

68、外墙抹灰中的分格嵌缝项目，一般的也较容易疏忽的。

69、脚手架项目中的油漆刷浆用脚手费容易不计的。

70、加气块墙面处理。

71、以投影面积计算的砼工程（楼梯、阳台等）中砼含量大于定额含量应调整。

72、管道与自控接口部分，取源部件可能会出现多算

73、脚手架的搭拆容易漏项

74、照明系统灯具安装超高费和其系统调试很容易遗忘

75、楼梯间的最上段，记取的脚手架费不同下边。

76、防水材料附加层厚度的调整。

77、散水的油膏灌缝

78、楼梯预埋件；

79、卫生间等墙体上的砼翻边（当然此类属于划分问题，未算部分往往在墙体中计入了，可是在编制清单中这是个醒目的问题哦）；

80、地下室工程中的照明费用；

81、女儿墙变形缝的沥青麻丝

82、预埋铁件

83、出屋面烟囱

84、阳台处的雨水管

85、清单投标报价中，预制构件以个计价时，预制构件上的预埋铁件

86、回填土中的挖土和运土；

87、挖土（挖槽或挖坑）中的运土；

88、基础垫层；

89、木制作的油漆；

90、砖基础防潮层

91、土方人工清底时的难度系数；

92、室外工艺管道安装时的脚手架费用；

93、钢结构焊接的无损检测费用；

94、工艺管线的穿墙套管封堵；

95、沉降观测点的钢筋头及所用的人机费96、加气块墙面处理。

96、人工费调整。

97、基础大放脚顶面防腐。

98、细石混凝土地面中的混凝土强度调整。

99、门窗中的油漆及五金。

100、安装工程中的主材价格。

    来源丨益埃毕教育

    在建模时链接/导入cad图纸中或项目中的轴网与水平/垂直方向是有角度的，除了使用旋转裁剪视图框以方便在平面中建模之外，往往立面视图中模型的调整也需要建立正确的视图。

    1、如图，项目中轴网和建筑都是有角度的。

    2、南立面（建筑立面）中的建筑朝向不是建筑的“正立面方向“。而且观察不到轴网信息。

    3、此时我们可以在“视图”选项卡下点击“立面”下的下拉箭头，利用“框架立面“命令在平面视图中以附着轴网的方式放置立面符号，如图为附着轴网1的方式放置。

    4、放置之后，在项目浏览器中会增加“立面（内部立面）”，并会自动创建“立面1-a”,如需重命名立面名称，可右键重命名或在属性面板-视图名称后直接更改。

    5、选中创建的立面符号，可在属性面板中更改此视图的远裁剪方式，远裁剪偏移值等，也可在视图窗口中直接拖动蓝色虚线向内/外以更改远裁剪范围，这会影响到我们在“立面1-a”中纵向显示的建筑图元，同时也可拖动视图窗口中蓝色实线两端的操纵手柄来改变视图的横向范围。

    6、这样我们在视图“立面1-a”观察到的模型既是建筑“正立面方向”的正视图，同时轴网也显示出来了，以方便我们建立正确尺寸的模型。

    -END-

 广西壮族自治区首届建筑信息模型（BIM）技术应用职工技能大赛

       据悉，本次比赛由广西建设工会工作委员会、广西工程建设标准化协会、广西建筑业联合会等八家单位联合举办，共收到45个作品参赛。比赛按建筑设计类、建筑施工类分组进行，经过两天激烈的角逐，广西文化艺术中心项目、南宁华润中心东写字楼项目最终脱颖而出，荣获建筑施工类一等奖。自治区住建厅副厅长杨绿峰出席比赛并为一等奖获奖单位颁奖。

       中建八局广西公司自推广应用BIM技术以来，组建了BIM工作团队，积极开展BIM技术研究、应用，为项目的施工方案优化、协同施工、虚拟建造、质量管理、安全管控等全过程精细化管理等提供了强有力的技术支持，有效地解决了施工技术、进度控制、节能创效等多方面的难点、重点问题，提高了企业整体管理水平，确保BIM技术的应用在广西范围建筑行业内始终保持领先水平。

最后，跟随小编一起来看看中建八局广西公司的BIM技术在项目中的应用吧！

对办公区、生活区、施工现场等区域

创建了BIM模型

大梁方案模拟、优化

钢结构等专业的深化设计

 BIM建模，从二维图纸到三维模型

顶模爬升的模拟

制作虚拟质量样板间，并在里面漫游

在使用revit绘制图纸的时候，有时候需要分割网格，而且，根据图纸位置不同，需要分出不同形状的网格。那么，Revit如何分割网格？在今天的Revit教程中，我们就来学习下Revit手动分割网格的图文教程！

网格

Revit手动分割网格的图文教程：

通过“交点”分割方式，可以选择线，参照平面，标高等图元来分割表面需要特别注意的是，这些手动绘制的分割线只是提供一个基本网格，并不代表嵌板的分割方式，通过填充图案以及自制的各种嵌板和构件，可以快速做出各种分割方式的表面。

网格

网格

　　通过调整分割线，嵌板可自动变形适应

网格

　　手动加“1/3”错缝填充

网格

　　手动加“菱形”填充

网格

　　手动加“棋盘”填充

网格

　　以上这些仅仅代表分割方式，实际构件远可以做得更加丰富（2011版本即可）

    文章来源：广筑BIM咨询

    如何统计设备参数信息

    ——广筑BIM机电工程师朱国鹏

    随着BIM发展的渐趋成熟，工程各参与方对BIM模型的深度要求越来越高，他们希望模型中能够包含图纸中的所有信息，并且一部分信息能够被统计。今天小编就简单介绍一下如何使用能够被统计的共享参数。

    首先介绍一下什么是共享参数。共享参数是可以添加到族或项目中的参数定义。共享参数保存在与任何族文件或Revit项目不相关的文件中；这样可以从其他族或项目中访问此文件，其中的信息可用于多个族或项目。参数中的信息若要使用在标记中，它必须是共享参数。在要创建一个显示各种族类别的明细表时，共享参数也很有用；如果没有共享参数，则无法执行此操作，在Revit中这被称为创建多类别明细表。另外共享参数又分为类型参数和实例参数。区别如下：

    类型参数：同一类型的族所共有的参数为类型参数，一旦类型参数的值被修改，则项目中所有该类型的族个体都相应改变。例如，有一个窗族，其宽度和高度都是使用类型参数进行定义，宽度类型参数为1200mm，高度类型参数为1500mm，在项目中使用了3个这样尺寸类型的窗族。如果把该窗族的宽度类型参数从1200mm改为1500mm，则项目中这3个窗的宽度就同时都改为1500mm了。

    实例参数：仅影响个体，不影响同类型其他实例的参数称为实例参数。仍以窗族为例，当窗台高度的参数类型是实例参数时，当其中一个窗的窗台高度从原来的900mm改为450mm时，其他窗的窗台高度保持不变。

    下面我将以风机为例详细介绍共享参数的设置过程：

    1、第一步，编辑风机族，添加共享类型参数。

    2、第二步，编辑共享参数。

    3、第三步，创建共享参数文件夹。

    4、第四步，新建参数组。

    5、第五步，新建参数。

    6、第六步，将创建的参数添加到风机族中，并将族载入到项目中。

    7、第七步，将风机信息输入到族参数中。

    8、第八步，创建明细表，添加需要被统计的字段。

    小结：本文章只是抛转引玉，给大家一个完善BIM模型信息，提高信息利用频率的思路，希望大家能够不断的完善模型信息，并不断扩展模型信息利用的维度。

在施工现场时，对于机电管线量会进行统计，一般情况我们是在设计院图纸基础上进行统计，但是在Revit 软件中进行管线综合后图纸会有变动，那么我们也可以直接在Revit中进行一个量的统计，此处量指管线长度。具体操作如下：

第一步：先将管线综合后的模型在平面图中打开，将多余其他的相关内容隐藏。如图：

第二步：选择命令行里面修改面板下的测量。

第三步：选中在将属性上面一栏中链勾选中，这样就可以进行多段管道的测量，并且还可以显示出总长度(此处单位为mm)。将鼠标移动管线一段进行单击在，在将鼠标移动到管线末端。这里需要每段管线都要进行点击，即意味连续单击管线两端。

第四步：这样，如上图就是每段管道都进行测量，在总长度出就显示此三段管道的总长度，而且每段管道的长度在平面图中也显示出来。

此种方法，可以统计出管道的长度，除了这个方法还有就是通过明细表来给管道进行量的一个统计。

路基工程

(1)土壤类别

路基土石方的开挖工作，是按工作难易程度，将土壤和岩石分为松土、普通土、硬土、软石、次坚石、坚石六类，而土石方的运输和压实则只分为土方和石方两项，并均以m3为单位。所以，应注意按土石类别或土方和石方分别计算工程量，以便套用定额进行计价。

(2)计量单位：

路基土石方的开挖、装卸、运输是按天然密实体积计算，填方则是按压(夯)实的体积计算。当移挖作填或借土填筑路堤时，应考虑定额中所规定的换算系数。即采用以天然密实方为计量单位的定额乘以规定的换算系数进行计价。

(3)运输距离：

由于施工机具存在经济运距的问题，如推土机推移土石方的经济距离，中型推土机一般为50m～100m，超过经济运距是不经济的，而的运距若小于500M，也难以发挥汽车运输的优势。

所以，为了合理确定路基土石方的运输费用，同时考虑公路路基土石方的施工又是以推土机为主的情况下，在计算土石方的增运数量时，应考虑分别不同机械类型及基经济运距计算数量和运量，进行统计和汇总计算出平均运距，以此作为土石方运输计价的依据。

(4)防护与排水范围：

路基排水及防护工程，概算定额综合了挖基、排水等工程内容，以圬工实体作为计价依据，如石砌挡土墙，不分基础、墙身、片石的块石。

满铺浆砌片石护坡

优点：结构坚固耐久、防护性能好、外表较整齐美观，缺点：砌筑工程量大，费工费料费时

现浇混凝土薄板护坡

优点：整体性能好、防护性能好、外表平整美观;缺点：施工有一定难度、混凝土薄板易开裂

法式嵌锁型混凝土预制块干砌护坡

铺筑速度较快、表面线条顺适;缺点：模板制作难度大、预制块易损坏、防护性能差

日式长方形混凝土预制块干砌护坡

优点：施工速度较快、外表整齐美观;缺点：预制块易损坏、防护性能差

(5)软土地基是否重复记价：

软土地基处理，当采用砂或碎石等材料作为垫层时，要核查设计图表资料是否已扣减相应的路基填方数量，以免重复计价。

(6)洒水数量：

填方数量，要根据实际情况，确定需要洒水的数量。

(7)通道、涵洞所占面积是否扣除：

在计算路基土石方数量时，不扣除涵洞和通道所占路基土石方的体积;而高等级公路应据实际情况，适当扣减路基填方数量。

(8)附属项目数量：

有些项目设计图表中不能反映出来，应考虑在中，清除表土或零星填方地段的基底压实，耕地填前夯实后回填至原地面标高所需的土石方数量，因路基沉陷需增加填筑的土石方数量;为保证路基边缘的压实须加宽填筑时所需的土石方数量。

路面工程

(1)路槽土方：

开挖路槽的废方，在计算路基土石方数量时，是否作了综合平衡调配。原则上不应在某一地段一面进行借土填筑路堤，一面又产生大量废方需远运处理的不合理现象。若路槽废方需远运处理时，应确定弃土场的地点及其平均运距，根据路基横断面和沿线路基土石方成份确定挖路槽的土石方体积，不应以路基土石方的比例作为划分的依据。(从现在的情况来说，一般情况下路基和基层都是一个单位来做，另外一般都做到路基顶，路槽土方普遍不存在，看实际情况具体分析。)

(2)结构层厚度控制：

根据概算定额的规定，各类稳定土基层级配碎石、级配砾石路面的压实厚度在15CM以内，填隙碎石一层的压实厚度在12CM以内，垫层和其他种类的基层压实厚度在20CM以内，面层的压实厚度在15CM以内，拖拉机、平地机和压路机台班按定额数量计算。如超过以上压实厚度进行分层拌和、碾压时的拖拉机、平地机和压路机台班按定额数量加倍，每1000m2增加3.2工日。

(3)在概算定额中

有透层、粘层定额，一般是在完工的基层上洒布透层油，再进行沥青混合料的铺筑工程。旧沥青路面上或水泥混凝土路面上应洒布粘层油，在计算工程量时，不应漏计这些工程内容。

(4)、涵洞、通道、隧道等工程。

如已计列了桥面铺装，是否已扣除了桥梁所占的长度和面积，以免重复计价。

(5)根据施工组织设计或标段的划分

结合现有拌合设备的生产能力，综合考虑临时用地、材料和混合半的运输费用等，合理确定拌合场的地点和面积，需要安拆的拌合设备的型号，并计算出混合料的平均运距。

(拌合场的计算要包括材料堆放面积、拌和设备占用面积、临时设施面积以及必要的车辆周转面积等。)

桥梁工程

桥梁工程中项目较多，计算工作难度也大。

(1)开挖基坑。

桥梁工程中围堰、筑岛根据实际情况详细计算出数量。基坑的开挖工作应按土方、石方、深度、干处或湿处等不同情况分别统计，基础工程有砌石、混凝土、沉井打桩和灌注桩等多种结构形式。

基础砌石和混凝土圬工，为天然地基上的基础。砌石基础应按片石、块石分别进行统计，若设计图表上只有砌体总数时，考虑基础外缘和分层砌筑等因素，可分别按80%的片石、20%块石计算。

(2)钻孔的土质划分为八种

并按不同桩径和钻孔的深度划分为多项定额标准，应按地质钻探资料，以照定额土质种类的规定，分别确定其钻孔的工程量。因钻孔的计量单位是以米计，其钻孔深度，应以地表与设计桩底的深度为准;当在水中采用围堰筑岛填心施工时，就以围堰的顶面与设计桩底的深度为准。

(3)桥梁下部构造工程

有砌石、现浇混凝土和预制安装混凝土构件等不同结构形式。墩台的计价工程量为墩台身及翼墙、墩台帽、拱、盖梁及耳背墙、桥台的锥形护坡以座计。台背及锥坡内的填土夯实综合在定额内，不需要另计。桥台上路面归入路面工程内计算。

(4)桥梁的上部构造工程

划分为行车道系、桥面铺装和人行道系三个部分，有砌石、现浇混凝土、预制安装混凝土构件、钢桁架和钢索吊桥等不同结构形式。

行车道系和桥面铺装都是以m3为计量单位，人行道系则以桥长米作为计量单位。在计算工程量时，应按行车道系、桥面铺装和人行道系的顺序分别计算工程量以免重复和遗漏。

(5)涵洞工程在概算中通常以洞身、洞口和体积计时

而在中要根据施工步骤进行计量，因考虑涵洞所处的地质类型，如软土地基，湿陷性黄土，多年冻土等特殊地质，要进行特殊地基处理。

(6)钢筋工程。

编制概算时，涵洞工程已将钢筋工程的工料消耗综合在定额中，其余的钢筋工程都以混凝土分开计量，单位是T。

钢筋应以其设计长度所计算的理论质量为准，施工焊接和下料等操作损耗，已计入定额内，不计入钢筋的工程量内。

钢绞线和高强钢丝的工程量以锚固长度质量的和，如预应力空心板(标准跨径10m—16m)，一般可按板长增加1.5m计算。

当编制概算，若设计图纸上未提出钢筋数量时;可参考《公路工程概算定额》说明中提供的钢筋含量定其钢筋数量。

其它工程

交叉工程、其它工程及沿线设施、临时工程、便道、便桥、轨道辅设、电力线路、电讯线中等工程应根据实际情况，分别取定。

另一个要谈的材料中自采材料的平均运距因采用的计算方法不同，其结果也不一样，通常运用加权平均运距法计算和算术平均法计算料场的选定与经济分界点确定尤为重要的建议，用加权平均法计算所得运距较为精确。

在材料运杂费的计算上有所统一，应注意在运输环节中，通过公路、铁路、水路等部运输的材料应按国家或地方有关部门规定的运价计算。

一、关于挂篮施工的简述

在桥梁工程项目建设过程中，挂篮为施工机具是挂篮悬臂浇筑施工过程中的中心环节，挂篮施工主要的作用是，能够促使物体承重是顺沿同一个方向进行的，此时的锚固悬挂在坚固稳定的梁段上，可以顺利地进行接下来的工程作业项目的操作。挂篮悬臂浇筑施工技术在20世纪60年代就开始使用，随着科技的不断更新与进步，当前该技术手段已经成功地运用到桥梁工程项目建设中，成为创建中型跨径桥梁的有效施工方式。

二、 挂篮技术的应用条件及优点

1、应用前提条件 挂篮施工不是在任何情况下都通用的桥梁工程的施工技术，它必须满足以下前提条件才能实施：

①大跨度、大型化的桥梁施工。因为挂篮施工在小型桥梁工程中会影响工期而增加额外的费用，而且没有必要使用挂篮设备就能很好地完成桥梁工程。

②不能断航的河流。在遇到河流时，桥梁工程无法进行河流的拦截或断航要求，此时，应用挂篮施工技术可以有效解决施工困难。

③跨越繁忙的公路和铁路。遇到繁忙的公路和铁路路段，在进行桥梁工程的施工时不允许隔断交通的情况下，为了施工安全和施工质量，必须采用挂篮施工技术。

④跨越深谷下面，搭支架非常困难或无法搭支架，采用挂篮施工比较方便。以上条件铁路桥梁工程在施工时，用普通施工技术很难达到要求，所以，选择挂篮施工技术符合实际情况，而且经济实用。

2、优点 ：

①液压驱动整体走行一次到位，在自动化的基础上大大提高安全系数。

②新浇筑梁段混凝土重量通过斜拉梁或斜拉带等作用在已成梁段上，结构受力科学，稳定牢靠。应用箱梁竖向预应力筋解决倾覆稳定性问题，挂篮配重减轻。

③采用型钢制备梁体等重要受力构件，重量轻，便于拼装和转移，在一定程度上保证了挂篮施工进度。

④挂篮具有较强的刚度，结构承载力满足施工要求，能够保证混凝土施工质量。

三、挂篮设计

桥梁挂篮施工中一重要节点就是挂篮设计。为了在保证工程质量的前提下进一步缩短工期，挂篮设计要求挂篮结构单一，合理受力，质量小，以便于拼装和转运，但是要保证结构强度，以便于锚固和装卸。

①在设计阶段，挂篮的宽度应该参考桥梁宽度和箱梁截面形式而定，其长度须根据悬臂灌注最大分段长度设定。施工中，若为单箱箱梁，则全截面仅需一个挂篮即可施工；若为多箱箱梁，则须多个挂篮分别施工。

②挂篮荷载须参考不同的施作阶段和结构部件来优化组合，一般分为：模板重量（包括内模、底模、侧模、端模等各部件），前期先参考0.8～1.0KPa的平均重计算，设定模板尺寸后再作进一步计算；施工中使用附着式振动器；施工人群荷载以2kpa为标准进行估算；最大节段混凝土重量；千斤顶、油泵重量；挂篮自重。

③挂篮验算：先对空载条件下挂篮行走的平衡稳定性进行验算，混凝土浇筑过程中的倾覆稳定，因为挂篮走行属高空作业，模架能够转运和移动，因此须重点检验挂篮结构的强度、刚度和稳固性，以确保行走安全、可靠。挂篮重量须与估算值基本一致，同时要向主梁设计部门及时反馈挂篮的实际重量及相关参数，以便为阶段验算提供参考依据。

三、桥梁施工中挂篮的施工工艺

1、 挂篮的制作与安装 在桥梁挂篮施工阶段，挂篮的制备与拼装须遵循一定的顺序。模架拼装前先进行安全大检查，查看现场的安全条件，确认机械设备和人员是否到位。根据模架拼装要求逐步拼装，装好后测验模架的安全性能，同时在挂篮四周配装防止人员掉落的安全防护设施，保障人员安全。制作悬臂挂篮的过程中，一定要严格参考设计图纸逐项制作。制作好以后拼装前进行安全检测，确保模架稳固后再拼装。吊篮的安装也应遵循一定的规范和流程，尽量从源头控制安装质量，为后续施工提供安全保障。

2、 挂篮预压 挂篮拼装完毕后，为了检验其强度、刚度和安全性，须在桥位进行预压及静载试验，以消除其非弹性变形，针对挂篮前端挠度及引起主桁架变形的原因，确定力与位移的关系，以便在施工阶段利于底模板立模，并对标高进行适当调整。为了控制挂篮配重，须参考现场条件和施工要求，应用千斤顶张拉钢绞线方案进行预压。借助在承台顶上提前埋设的地锚穿束，钢绞线上端从前底横梁与梁上的千斤顶处穿过，再用锚具将钢绞线锚固，然后借助油压千斤顶分级加载预压挂篮模架。

3、梁段混凝土的灌注施工

①混凝土在拌和站集中拌和，再泵送至现场；

②混凝土灌注分层约40厘米厚；

③混凝土灌注顺序：横隔板→腹板→底板→横隔板→腹板及顶板四周。

④混凝土入模导管安装间距约为1.5m，导管底面距混凝土灌注面1m。钢筋分布较密集的节段可增设一定数量的导管，同时须将个别钢筋断开用作导管入口，混凝土浇筑至入口处时再焊接恢复。

⑤采用Φ70或Φ50和Φ30插入式振捣器进行混凝土捣固。钢筋稀疏处用大振捣棒，钢筋密集处用小振捣棒。振捣棒的作用半径需经试验确定，振动棒移动距离不得超过振动棒作用半径的1.5倍。

⑥灌注混凝土前，先用水彻底冲洗原墩顶混凝土面。采用与原混凝土标号相同的砂浆均匀摊铺在原墩顶混凝土面上，厚度2cm。铺筑前用水泡木模板，以免其干燥吸水。灌注底腹板混凝土前，对顶板钢筋顶面要用布或草袋覆盖，以防松散混凝土粘附其上。

⑦用插入式振捣器在顶板混凝土浇注完成后对顶腹板接缝处进行充分的二次振捣，确保连接处密实、可靠。

⑧混凝土灌注结束后，要加强对梁段包括箱梁内侧和外侧的撒水养护。

4、边跨现浇段施工

①装设支架时须严格控制支架位移。允许支架顶部出现小程度的位移。为避免底模板和支架对合龙段的约束力过大，允许底模板和支架之间存在微量的水平位移，以提高模架对现浇段梁体随温度纵向位移及混凝土收缩变形的适应性。钢筋滚筒安放于支架下的混凝土基础顶面，以便挂篮模架、模板和新浇混凝土顺桥轴方向随箱梁作微量的水平移动。

②施工顺序：边跨现浇段在主垮T构悬浇施工结束前七天完成。装配好边跨现浇段支架后，为避免其发生较大的非弹性变形，须预压支架，预压重量至少为施工重量的1.4倍，最终确定弹性变形。

③预压边跨现浇段的支架以消除其非弹性变形。测定弹性变形。混凝土浇筑前参考梁段重梁加施工荷载的10%、20%、30%、50%、80%、100%、120%、140%用水箱逐级加载预压，每级预压至少半小时，最后两级延长至1小时。

四、挂篮施工的安全控制

1、 做好安全技术交底工作 参加挂篮悬浇施工的人员必须熟知悬浇施工的工艺流程，接受安全技术交底，严格执行高空作业、水上作业的安全规定，严格执行各自岗位及所用机具的安全操作规程，系好安全带，戴好安

全帽，穿好救生衣。

2、 持证上岗 参加挂篮悬浇施工的特种作业人员要想上岗操作，必须要经培训合格，并持有效特种作业操作证。指挥人员与操作人员距离较远时应用对讲机指挥联络。

3、 严把挂篮设计关 挂篮系非标设备，一般由施工方自行设计制造安装。 根据悬浇施工要求，精心设计，计算数据准确，有足够的安全系数，结构合理，在保证安全的前提下，尽量减轻自重。为安全使用，必须严把设计关。

1.施工工序安排不当，导致施工过程中产生等待，或停工待料。

2.现场人员缺乏对整体工作内容的认识。

3.施工班组各行其职，缺乏整体协调。

4.命令或指示不清楚。

5.未能确实督导工具、材料、设备等应放置于一定处所。

6.不应超时的工作，造成超时施工。

7.未检视每一阶段的工作，是否供给合适的工具与设备，如水电管线等。

8.对员工督导不力，工作散漫，效率低。

9.技术人员和有经验的施工人员不足。

10.缺乏施工经验的工人太多。

11.流程繁复，要求填写报告及申请表格太多。

12.纵容聊天、擅离工作岗位、浪费时间的坏习惯。

13.疏于监督，工序衔接跟不上，造成施工空白期。

14.员工的执行力跟不上。

15.出现问题是，不能立即清查出原因，导致误工。

16.不按规范施工，工程质量不达标，导致返工。

17.与监理方沟通不畅，频繁停工整改。

18.监管不严，进场材料不符合要求。

19.材料领取不规范，钢筋、水泥等主材浪费或流失。

20.材料随意堆放，未考虑施工及加工方便。

21.钢筋专业知识不够，图纸看不明白，就开料单。

22.因图纸破损、难懂、看错，造成加工失误。

23.技术交底含糊不清，没有明确技术指标要求。

24.钢筋加工机械调试不到位。

25.未对每一工序的材料及使用情况进行检查(标准与差异分析)。

26.现场管理人员对材料的价值认识不够。

27.缺乏纪律，纵容粗心或不当的工作。

28.搬运过程中，导致物料损坏。

29.加工标准或规范未及时更新，导致加工材料不能用。

30.施工过程中，施工不规范导致材料浪费。

31.容许使用不适当的材料，如太好或太差。

32.出现问题，不能追踪事故责任人，以致不能纠正。

33.领取材料过多，却未办退料。

34.未领取正确的材料，用错材料。

35.把可再用的材料当废料处理。

36.产生不合规物料，未立即停止生产。

37.未能检查水、电和压缩空气等管路、线路的裂开、破损情况。

38.把不良材料当良品流入制程。

39.缺乏有效系统防止材料外流、避免损失或被偷。

40.钢筋绑扎过程中搭接过长。

41.拉筋及箍筋弯头的长度过长。

42.混凝土质量不达标。

43.浇筑过程中，模板封堵不到位造成材料浪费。

44.混凝土振捣过度或不够，导致返工。

45.商品混凝土强度，未按设计要求提供。

46.高层混凝土施工，设备落后导致的浪费。

47.模板加工不当，或加工标准不统一。

48.防护措施不够，导致模板重复使用率低。

49.模板正反面混用。

50.支撑体系不科学，导致模板变形或损坏。

51.缺乏整体调度计划，可用的机器未获得充分利用。

52.疏于检查机器，使其保持良好状态及避免故障。

53.未定期检查——绳、皮带、链条、输送带、润滑系统等。

54.缺乏定期清洁、维护。

55.材料不适当地排放与储存。

56.未充分注意材料从出厂到现场的运输计划。

57.机械设备的错误安置。

58.不能保持走道清洁，工具乱丢乱放。

59.废料未报废。

60.材料供应处场地交通、空间能满足实际需要。

61.不常用的机器与设备占据大量空间。

62.照明不足，形成黑点，死角。

63.单位内布置不良，不能保持条理。

64.工作场所放不需要的物料，仓库与工作场所不分。

65.未重视事物整顿的重要。

66.未培养及督导物品用完要归、定位。

67.定期(每日、每周、每月)清理，未能长久保持。

68.挖方中有渗水，可以签证地下水位高度，挖湿土价格比干土高。

69.渗水较大，还可以编写施工方案申请排水降水措施和边坡支护措施。

70.遇到有地下障碍物，应该签证。

71.现场狭窄或者边坡不够稳定等情况下无法在现场堆放足够的回填土时，应该签证外运土方量以及运距。

72.基础施工期间，如果因雨停工或者因甲方原因延误工期，其排水降水费用可以按照台班签证。

73. 如果长期停工，一定要记期停工，一定要记住不要拖到开工才签证，至少一个月要办一次。

74.砌筑部分的签证一定要说明砖的破损程度，不然审计会直接把材料减掉。

75.赶工增加的模板，是可以正大光明地签证。

76.核算时，不要忘记保温层的排气管及管件，面层保护层的油浸木丝板和油膏嵌缝。

77.分包单位如果损坏或者污损了你的设备，毫不客气找他要，协商不成找甲方签证。

78.成品保护做了才有钱，现场哪怕是拿竹篙子围一下，破麻袋铺一下也要尽快证明，办理签证。

79.严格控制灰缝，砂浆比砖贵的情况下，砂浆灰缝应尽量留小，反之则应尽量留大，当然首先应满足规范，在可调的范围内进行调整。

80.清理的残渣可以作为回填土夯填到一层地面里。

81.未认识到预防意外事故是工作的一部分。

82.安全防护不到位。

83.未按要求标上危险记号，并保持干净与易读。

84.未建立良好的安全操作规程，不能长久地执行。

85.缺乏必要的安全装配：如手套、安全帽等。

86.无节制的业务招待费。

87.没有明确标准的奖罚制度。

88.人员变动导致的直接与间接成本增加。

89.施工现场无关人员过多。

90.项目部生活费用无明确标准。

91.办公用品管理混乱。

92.物资采购环节不透明。

93.职工差旅、交通费用管理松懈。

94.生活区规划不科学，附加费用琐碎、繁多。

95.焊条、钢丝等小型生产工具、用具浪费严重。

96.场地水电线路混乱，影响施工。

97.安全工作不到位，隐患多。

98.缺乏与其他管理人员或部门的沟通、合作。

99.公司政策执行不到位。

100.部门、班组间互相推诿责任。

首先要说明的一点是，我们平时所说的钢筋预算和实际的钢筋下料是不一样的。我们所说的钢筋预算就是按照建筑的规范或标准平法图集的要求计算出来的钢筋。而下料还要考虑很多施工现场的要求，例如我们的钢筋断点的位置在实际的施工中是有规定的，必须断在跨中1/3 的范围内，构件交错的地方要注意钢筋的避让等。在我们拿到结构图纸后，首先分析此建筑是什么结构形式、大致有哪些构件、基础是什么类型。然后我们一般剪力墙按照从下向上的顺序，也就是施工的先后顺序进行计算。

（一）基础：
这里介绍几中常见的基础。
1、独立基础：框架结构中用的较多，在计算钢筋中要注意的就是底板受力钢筋的长度，可取边长或宽度的0.9 倍，并交错布置；
2、筏板基础：一般用于剪力墙结构，我们可以仔细学习一下04G101-3 中的内容。例如对于下沉子筏板中的钢筋中的钢筋应伸出板边LA（最小锚固长度）等方面一些具体要求。
3、条形基础：一般用于砖混结构。

（二）上部构件：
1、柱：柱钢筋比较简单，只有纵筋和箍筋。纵筋要注意底层的基础插筋问题，顶层柱纵筋对于边柱、中柱、角柱的锚固长度的区别可以参见（03G101）；箍筋要注意加密区长度的取值问题：底层柱根加密>=Hn/3，柱上部加密长度>=Hn/6、≧500 取大值，还要注意柱搭接范围内应该加密。（其中，Hn 是指所在楼层的柱净高）
2、梁：梁钢筋应按照03G101 进行计算。梁有上部通长筋、支座负筋（一排1/3Ln，二排1/4Ln，Ln 是左右两跨较大值），底筋一般按照每跨分别向两边支座伸入锚固长度的情况进行计算的。
3、剪力墙：剪力墙中的构件一定要计算完全。其中包括：墙体分布钢筋（有水平钢筋和纵向钢筋，要注意墙和墙交接部位的水平钢筋的锚固、各种转角锚固要求是不一样的）、翼柱的钢筋（墙和墙交接的部位形成的柱子）、剪力墙的连梁钢筋（门窗洞口上面形成的连梁）、暗柱钢筋（门窗洞口两侧形成的暗柱）、端柱钢筋（剪力墙端头的柱子）、暗梁钢筋（由于构造的要求在墙体中所配置的梁）。
钢筋等级

180°弯钩增加长度6.25d，箍筋弯钩增加值135°为6.9d（一般结构）、11.9d（抗震结构）90°5.5d，10.5d；180°8.25d，13.25d

 整体绑扎质量提升明显，希望再接再厉！！！

墙根凿毛均匀美观，垃圾清理到位，剪力墙竖向、水平筋搭接三点绑扎。

暗柱竖向主筋搭接区域合理，搭接长度准确，箍筋、拉勾钢筋间距均匀，主筋搭接区域加密箍筋、ST区域拉勾设置规范。

暗柱拉勾设置规范，无漏设、无漏绑。

剪力墙水平筋搭接区域合理、长度准确，全数三点绑扎，无漏绑。

洞口加强筋位置合理，绑扎到位，锚固长度准确。

中空墙挤塑板位置准确、固定牢固。

飘窗钢筋绑扎规范、间距准确，均匀美观！

梯子筋、水泥内撑条设置平整、规则，整体观感较好。

墙柱钢筋绑扎整齐，间距准确均匀，搭接规范合理。

墙顶固定筋设置规范、合理。

塔吊基础前首先要根据项目部提供的平面图和立面图准确合理定位，既要做到能方便安装也要根据项目部建设塔吊安装位置的地耐力是否符合说明书要求，不适合要求应要像施工单位一起提供方案，塔吊基础定位由安装配合使用施工单位项目部负责人进行。

确定塔吊基础能安全生产进行安装，需要施工单位组织安排监理单位和业主相关负责人进行6#楼塔吊基础验收，在验收塔吊基础的过程中监理单位使用尺寸量一下塔吊的长度是否符合设计的规范，验收钢筋是否符合图纸上的绑扎，

一、案例工程概况

案例：工程共拟建4栋高层住宅、6栋低层住宅带1层整体地下室及1栋1～2层配套，总用地面积24379.00m2，总建筑面积为87722.44m2，地下室面积为15798.05㎡、地上建筑面积为71924.39㎡。
高层建筑采用人工挖孔桩基础，其他为天然基础。

二、特点及主要内容

1、测量特点
（1）在施测时，易受日照、风力等不利因素的影响。
（2）由于受到沉降、位移等影响，设置的测量点位可能会发生变化，会影响测量精度。
（3）施工现场交叉作业多会对测量有一定的干扰。

2、测量作业的主要内容
（1）基坑平面控制网的布设及高程引测。
（2）把设计总图上的建筑物基础桩位，按设计和施工的要求，准确地测设到拟建区地面上，为桩提供标志，作为按图施工、指导施工的依据。
（3）各栋楼桩位测量放样。
（4）是进行桩基础施工监测，本工作由检测单位随机抽取桩总数的30%对成孔深度、垂直度、桩径等参数进行检测。

三、测量施工准备

1、测量人员及其职责划分

测量放线工作是集体性技术工作，工作中各成员要团结协作，紧密配合施工，认真负责地完成工作，确保下道工序的顺利开展。

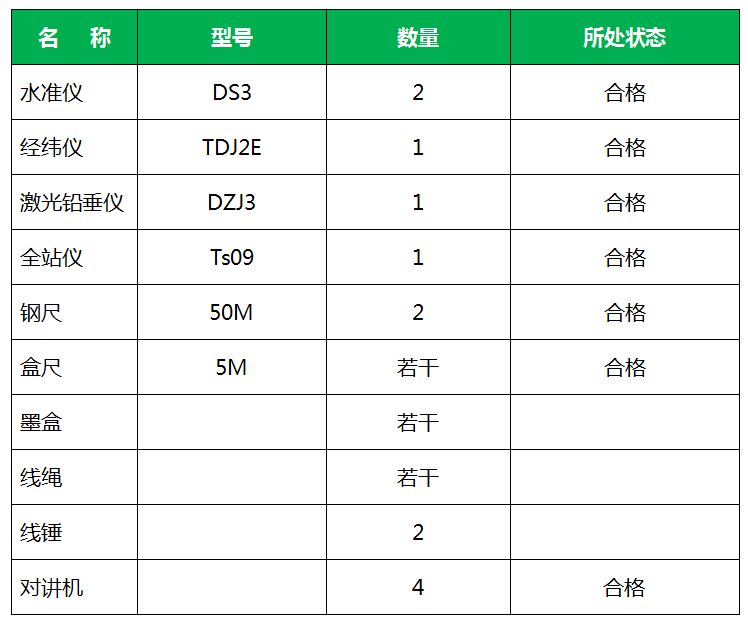

2、测量仪器配备

3、现场准备
案例工程现场平整完毕，具备三通一平条件，基层须处理干净。高程控制点由测绘院提供桩点和数据，引测现场设置。案例工程为测绘院给5个坐标点和5个高程点。

技术资料准备：
（1）资料准备：
城市规划部测绘成果及桩点通知单；
工程勘察报告；
施工设计图纸及现场总平面图：
施工方案；
施工现场地上、地下障碍物资料；
（2）现场审核：
总图及施工平面图审核；
建设用地红线桩点及坐标与角度、距离是否对应。
建筑物定位依据及定位条件是否明确、合理；
首层±0.000和改造后的自然地坪是否一致；
临设、设备的设置是否会影响到后续工程的施工；
（3）图审核
建筑物各轴线的间距、夹角及几何关系；
建筑物的平、立剖面及节点大样图的轴线尺寸；
各层标高（相对标高）与总平面图中有关部分是否对应；
（4）结构施工图校核
校对轴线尺寸、层高、结构尺寸（如墙厚、柱断面、梁断面及跨度数量等）；
以轴线图为准，对比基础、非标准层及标准层之间的轴线关系；
对照建筑图，校对两者相关部位的轴线、尺寸、标高是否一致；
（5）设备施工图校核
对建筑结构施工图，校对有关设备的轴线、尺寸及标高是否对应；
校对设备基础、预留孔洞、预埋件位置、尺寸、标高是否与土建图一致；

四、场区平面控制网的布置

1、场区控制网布设原则及要求
（1）平面控制网应先从整体考虑，遵循“先整体，后局部，高精度控制低精度”的原则。
（2）控制点应选在通视良好、安全、易保护的地方。
（3）控制网点是工程施工过程中测量放线的依据，必须进行保护。

2、平面控制网的布设
据本工程的结构形式和特点，建立二级平面控制网来控制工程的整体施工。（控制网见附图）
     平面控制网的精度技术指标应符合下表的规定：

五、高程控制网的建立

为了控制桩顶标高，结合施工过程中交叉作业对标高控制的影响及现场地形条件，本工程采用由甲方提供的水准点标高数据采用双仪器高法向基坑东西侧各引测一个水准点，作为施工高程控制基准点。

六、具体施工细则

1、实施流程图

2、具体实施细则
1）桩基定位测量：
一般是根据建设单位提供的测量控制点，首先布设符合现场实际的平面控制网。然后根据推算的楼位线坐标测设建筑物位置，进行建筑物定位测量。测设建筑物楼位线的目的是起到检核的作用，最后再根据推算的桩位坐标来测设桩位。
桩位坐标推算依据是设计单位提供的桩位平面图。方法是在成图上直接查询桩位坐标。应注意：由于设计单位提供的图纸比例尺是1：1000的，在查询前首先要对图纸比例尺进行缩放，把图纸缩小1000倍，将比例尺变成与实际一致的1：1的比例尺，然后根据图上提供的楼位线坐标，将图移动到与坐标相一致的准确的位置上，然后按编号顺序，用多段线依次连接各桩位中心，确保连接无误后，点查询，可得所有桩位的坐标数据。得到数据后，必须加强检查工作，经第二个人进行百分之一百的检查，确认无误后才能到现场测设。
需要注意的是：放线之前应编制桩位测量放线图。为了便于桩基础施工测量，在熟悉资料和施工工艺流程的基础上，在作业前需编制桩位测量放线图，为了避免桩位测设时的混乱，应根据桩位平面布置图对所有桩位进行统一编号，桩位编号由建筑物的西北角开始，从左到右，从上而下的顺序编号。
2）桩顶标高控制：
桩基础施工测量的高程应以建设单位提供的水准点作为基准进行引测。在高程引测前，应对原水准点高程进行检测，确认无误后才能使用，在基坑底设置水准点，其位置不受施工影响，便于使用和保存。高程测量按四等水准测量方法和要求进行，桩位点高程测量一般用普通水准仪施测。

3、现场放样
放样前，需要先将仪器放置到室外半小时左右，使其与大气温度相一致后，将仪器假设在控制点M2的位置上，设置测站后，后视控制点M3定向，反测M3坐标，误差在允许范围内时，定向成功，然后将桩位坐标输入到全站仪中，便可进行测量放样工作。输入时仔细认真，避免出错。

七、测量工作基本要求

1、 技术要求
a、本项目两侧场地狭窄且本项目质量管理目标为确保合格，测量放线作为引导工程顺利进行的先导性工作应严格要求。
b、明确为工程服务，对按图施工和工程进度负责的工作目的。
c、遵守“先整体，后局部”的工作程序，根据场区平面控制网测设平面控制网。
d、必须严格审核测量起始依据的正确性，坚持测量作业与工作步步有校核的工作方法。
e、定位放线工作必须执行自检互检合格后上报主管部门验线的工作制度。
f、紧密配合施工，发扬团结协作，认真负责的工作作风。

2、精度要求
a、校核定位条件：校核红线桩允许误差角度为±60”、边长1/2500点位相对误差5cm，水准点不少于两个。用附和法校核，允许闭和差为±10mm n（n为测站数）。
b、基础放线尺寸允许误差:±20mm。

八、预防测量放线工作的质量和安全事故

1、 质量事故的预防
a、图纸的全面阅读与审核；
b、学习有关；
c、对仪器进行检验；
d、制定作业方案，并使测量的每个人心中有数，通力合作；
e、认真仔细态度；

2、 安全事故的预防
a、防止高处落物伤人或击坏仪器；
b、离开仪器时，必须有人看护；
c、注意仪器搬动和运输过程中的安全；
d、遵守安全操作规程，对有关工种交叉作业时，可能发生的安全问题，事先联系安排。

我们搞工程的有很多东西是必备的，但是图纸必定是重中之重。在日常工作时，常常会遇到PDF格式的图纸，但是PDF格式文件的编辑问题是一个十分令人头疼的问题。如果是遇到一些简单的图形，我们可以自己手动画一下，以解燃眉之急。但是遇到复杂的图形，难道也要重画一下？这简直是不可能的事情。

今天我们一起看下PDF文件转成CAD图纸的方法，希望对你们有用。

其实AutoCAD2017以上的版本新增了PDF的功能，所以面对PDF格式的图纸也大可不必慌张。

方法一：打开CAD2017以上的版本，在插入中有个PDF输入

接着在一些“打开参数”设置面板里面，我们注意要选择“创建对象图层”，它默认是选择第一个“使用PDF图层”，默认的打开就是PDF原格式，没有达到我们想要的效果。点确定后稍等片刻加载转换完成就可以了。

方法二：低版本CAD也可以输入PDF文件，以CAD2014举例，也是在插入工具栏里面有个PDF参考底图

选择文件之后，直接点击确认即可

方法三：当然是市面上的一些转换工具或者在线转换网址。网上搜索的话有很多哦，这里就不分享了。

    1）在遇到特别大的项目可能会在图纸中放不下如图1，在这种情况下我们要用拼接线来处理。在项目浏览器中点击F1右键>复制视图如图2；

    图1

    图2

    【注意】在复制视图菜单栏中有三种复制方法。第一种复制方法只能复制三维模型文件。第二种“带细节复制”可以将对项目的标注等同时复制到“子”视图当中如图3；

    图3

    2）第三种“复制作为相关”可以将模型文件和二维标注复制到“子”视图当中，在视图中随意添加修改模型添加二维标注，“父”视图将跟随改变，如图4三种复制中修改实体模型时，视图都会同步变化，但是只有“复制作为相关”这种复制方式能够在在“子”视图中添加二维注释后，在原视图中同步添加。

    图4

    3）我们所运用的是“复制作为相关”在项目中运用“拼接线”命令对其绘制拼接线，如图5完成绘制。在视图属性中勾选“裁剪区域可见”沿所绘制的拼接线进行裁剪框的调节，“子”视图同上，生成两个视图如图6把两个视图放入图纸中即可。

    图5

    图6

工程全过程管理：为确保建设工程的投资效益，对工程建设从可行性研究开始经初步设计、扩大初步设计、施工图设计、承发包、施工、调试、竣工、投产、决算、后评估等的整个过程，围绕所进行的全部业务行为和组织活动。

项目决策阶段的控制在项目建设的整个过程中，对于的控制是必不可少的，且项目的工程造价易受投资决策阶段各个方面因素的影响。一个正确的项目决策能够引导该项目建设做出正确的抉择，从而选出最佳的投资方案并付诸行动，充分利用现有资源，优化资源配置方式。唯有这样，才能确保工程造价的准确性，并且通过实施最佳的投资方案，对工程造价进行限额控制，以免造成不必要的浪费。

一方面，工程造价前期对建设项目的可行性研究有利于建设项目充分利用现有的经济资源，采取有效的方式并做出合理的选择，大大提高投资决策的科学性。另一方面，依据所收集到的资料文件，采取有效的方法，对建设项目进行投资估算，为项目做出最后的决策提供帮助。

工程设计阶段的造价控制设计单位要坚持最大限度减少，投资单位的成本耗资的设计原则。从项目规划阶段为工程投资单位提供造价模式，为工程带来更大的直接经济利润。所以，在造价控制管理项目的设计阶段，应严格按照相关规定进行造价控制，同时协调好各部间的合作关系。造价控制作为建筑工程管理体系中极为重要的组成部分，由于其财务方面涉及太多，对造价控制系统进行有效的深化改革，可使其成分发挥多方面作用，进而降低了建筑工程在市场竞争中的风险系数。

工程施工阶段的造价控制

①对施工图纸进行严格的审核。需以现场施工的实际情况、施工图纸中所明确标注的进度计划，对施工图标准进行严格审核如果发现施工成本概算与不相符，需对问题原因进行查找并对目标进行修正或者是调整。

②对现场签证或者是工程变更问题进行严格控制。这是由于任何工程项目在施工的过程中，均会出现现场签证问题或者是工程变更问题，这些问题不仅会导致施工成本上升，还会影响到施工进度，所以有必要对现场签证问题或者是工程变更问题进行严格控制，将现场签证问题或者是工程变更问题对施工成本的影响降到最低。

③深入施工现场拿到实时的施工资料。相关造价控制管理人员需要走进施工现场，以施工图纸为依据，对实际的施工情况进行检验、查看，并收集、整理各种数据、资料，为竣工结算、验查以及问题查找留下可靠依据。

工程竣工阶段的控制要点在工程项目建设施工过程中，竣工造价管理是最终控制环节，所以，必须在竣工以后积极开展验收工作，覆盖所有施工环节，并针对施工隐蔽工程进行严格地验收与记录，最终形成文件验收的资料。对于超出施工图纸范围的工程量，应及时办理工程量的签证单亦或是向建设单位提出请求，在竣工图纸中纳入相关内容。在此基础上，对工程项目进行完善的同时，应向委托方交付工程，尽可能减少时间成本，使得竣工阶段的工程造价管理效果不断增强。

以下文章来源于中建西南院BIM设计研究中心，作者BIM设计研究中心

    今天就由

    中建西南院的

    大大们跟大家聊聊

    以AutodeskRevit为核心、

    以AutodeskRevit+广联达为核心、

    建模方法

    ↓↓↓

    看看他们是怎么做的！

  以AutodeskRevit为核心的建模方法

通过Revit软件对构件的划分，建立土建、机电专业BIM模型，利用软件的明细表功能对构件进行分类和汇总，完成相关构件的工程量统计。

    以AutodeskRevit+广联达为核心的建模方法

根据建筑经济专业特点，建筑经济专业BIM应用模型是在建筑、结构、给排水及消防、强电、弱电、暖通等专业创建的初步设计BIM模型文件基础上，通过转换接口文件导入建筑经济专业BIM应用模型软件（广联达、鲁班等），并根据建筑工程设计文件编制深度规定以及建筑工程工程量清单计价定额等相关资料的要求，对建筑经济专业BIM模型进行二次处理，使其满足建筑经济专业成果文件编制要求，并据此形成建筑经济专业BIM模型。

建筑经济专业模型创建需结合建筑经济专业BIM模型应用策划选择相应建筑经济专业BIM应用软件，并结合建筑经济专业清单计量规范/定额工程量计算规则对构件进行定义或使用替代构件，为了更好地交互到建筑经济专业BIM应用软件，便于计价工作，对于设计BIM模型中的建模方法有一定要求，为便于介绍，本指南以将Revit模型导入广联达软件为例进行建模方法介绍，以下建模方法均基于广联达软件进行介绍：

    1、基本规定

    1)建模方式

a)在revit中尽量不要使用体量与内建模型建模。

b)不推荐使用草图编辑。

    2)定位坐标

为了更好的进行图纸的导入、revit链接、协同工作、模型整合及向下游进行传递，各专业在建模前就统一原点坐标。

    3)构件命名

构件就满足命名规则。

    4)构件绘制要求

尽量按照构件所属楼层，分层定义、绘制各楼层构件。

    5)楼层定义

按照实际项目的楼层，分别定义楼层的标高或层高，所有参照标高使用统一的标高体系。

    2.构件总体绘制规则

构件绘制规则总说明：

A.同一类构件不应重叠

B.线性图元封闭性

线性图元只有中心线相交，才是相交，否则算量软件中都视为没有相交，无法自动执行算量扣减规则。

C.附属构件和依附构件

附属构件和依附构件必须绘制在他们所附属和依附的构件上，否则会因为找不到父图元而无法计算工程量。

D.草图编辑

Revit的草图编辑非常灵活，比如墙的编辑轮廓。编辑轮廓的时候可以在墙体内开洞，也可以在墙体外再增加局部墙，虽然导出标准可以处理，但会转化为异形墙，导出后属性不可以编辑。

E.捕捉绘制

绘制图元时，应使用捕捉功能并捕捉到相应的轴线交点或者相交构件的相交点或相交面，严禁人为判断相交点或相交面位置，以名视觉误差而导致图元位置有所偏差，造成工程量的偏差。

    3.构件命名规则

加强与规范与Revit中构件的命名，可以保证Revit构件导出到广联达软件中可以获取更准确的构件分类。

    1)土建构件命名规则详下表：

    2)机电专业构件命名规则格式如下：

机电专业构件命名按“类型-材质-规格”的格式进行命名。也可以在“类型-材质-规格”的基础上进行扩展。如下图所示：

    ↑机电专业命名格式

    4.土建专业构件绘制规则

    1)主体构件绘制规则

    A.墙图元绘制规则

a)墙的绘制方式

墙支持直线、矩形、内接多边形、外接多边形、圆形、起点-终点-半径弧、圆心-端点弧、相求端点弧、圆角弧。

b)墙属性设置

墙族类型中严禁出现“保温墙/栏板/压顶”字样。

功能属性值选择外部、基础墙、挡土墙、檐底板，导入GCL之后为外墙。

功能属性值选择内部、核心竖井，导入GCL之后为内墙。

注：非功能墙（即基本墙）绘制的时候，功能属性只能选择内部和外部。

c)注意事项

以下方式绘制的墙图元导出均是不规则的且属性不可以编辑：

    1)编辑墙轮廓

a.墙的任意一边是用样条曲线绘制的，导入GCL2013之后墙是不规则体。

b.墙的任意一边是用椭圆、半椭圆绘制的，导入GCL2013之后墙是不规则体。

c.在墙上用编辑轮廓开洞口。

    2)墙附着板、屋顶底部或者顶部

墙附着板、屋顶之后，墙的顶面或者底面会被板切成带斜坡的，导入GCL2013之后墙是不规则体。如下图所示：

    ↑墙附着板顶示例

    3)墙上绘制非标准矩形、非标准圆形、非标准拱形门窗时，导出之后墙也是不规则体，不可以编辑。

4)多种草图编辑形式在一起使用的时候，导致墙形状比较复杂，墙导出之后也是不规则不可以编辑的。

    ↑多种草图编辑的复杂墙示例

    B.板图元绘制规则

a)板的绘制方式

板支持直线、矩形、内接多边形、外接多边形、圆形、起点-终点-半径弧、圆心-端点弧、相求端点弧、圆角弧、样条曲线、椭圆、半椭圆、拾取线、拾取墙、拾取支座。

b)板属性设置

族类型中严禁出现“垫层/桩承台/散水/台阶/挑檐/雨篷/屋面/坡道”的字样

板结构层厚度不应该设置为零，且不应该勾选包络选项，板厚输入范围应该是在（0,10000）之间的整数。

c)板上洞口绘制规则

在板上可以用竖井、楼板洞口剪切（按面、垂直）、直接绘制带洞口的板，推荐画法用直接绘制带洞口的板。

    ↑板布洞口绘制示例

    d)注意事项

在revit中设置的斜板导入到GCL之后显示和revit不一致，这样做的目的是将板导出标准的可以编辑的，对工程量没有影响。

    C.梁、圈梁、连梁、过梁绘制规则

a)梁的绘制方式

梁支持直线、起点-终点-半径弧、圆心-端点弧、相求端点弧、圆角弧、样条曲线、半椭圆、拾取线。

b)梁属性的设置

族类型中严禁出现“连梁/圈梁/过梁/基础梁/压顶/栏板”的字样。

矩形截面梁，截面高度、截面宽度的数值应该设置在（0,200000）之间的整数。

圆形截面梁，梁的板半径数值应该设置在（1,5000）之间的整数。

c)注意事项

1）梁与板相交时，尽量不要用修改/连接命令，连接之后可能导致图元截面很复杂，导出之后为不规则体属性不可以编辑。

    D.柱图元绘制规则

a)柱的绘制方式

放置柱（垂直柱、斜柱），还有在建筑柱中心放置结构柱。

b)柱属性的设置

族类型中严禁出现“桩”的字样。

矩形截面柱、截面高度、截面宽度的数值应该设置在（1,50000）之间的整数。

圆形截面柱、梁的半径数值应该设置在（1,50000）之间的整数。

c)注意事项

Revit中的斜柱导入GCL之后不会和GCL中斜柱进行匹配，会导成不规则柱。

柱顶部、底部附着楼板、屋顶、天花板、梁等构件时，导入GCL按未附着之前形状导入。

    E.门窗图元绘制规则

a)门窗绘制方式

按照墙点式布置。

b)门窗属性设置

在GCL当中门窗必须依赖于墙的存在而存在，所以要求门窗框的厚度不能超出墙的厚度，门窗的底标高不能超出墙高的范围，否则门窗非法，无法导入GCL。

c)注意事项

在revit中门窗的显示比较形象，但GCL中只是门窗洞口的实际洞口的尺寸，门窗框和造型不会导入到GCL中，但是不影响工程量的计算。

如果门窗所在的墙是不规则体，那么无论门窗本身是否是标准构件，导入GCL之后均是不规则门窗属性不可以编辑。飘窗（目前软件只解析了凸窗中的凸窗-斜切）导入之后只有顶板、底板和窗，窗台板不会导入。

如果窗族中的模型在墙上有空心融合，且没有洞口，需要在类型名称标注”装饰作用”字段。

    F.楼梯绘制规则

a)楼梯绘制方式

按照构件绘制楼梯（推荐采用）。

按照草图绘制楼梯。

楼梯构件包含（上下梯段板，梯段梁,休息平台,及休息平台下平台梁）。上述构件在Revit中创建组并命名。

b)楼梯属性设置

按照revit中的属性值设置即可。

c)注意事项

1）楼梯与楼层相连处楼板单独绘制，归于楼板。

2）楼梯间楼层板下梁属于结构梁。

3）楼梯柱归属结构柱。

4）如果使用“多层顶部标高方式”复制楼梯，这种方式暂时不支持自动拆分为多个楼层的楼梯，需解组按层单独命名。

5)在revit中按照草图绘制的楼梯，导入GCL之后不会拆分梯段、梯梁和休息平台，导入之后显示一个整体，且是不规则的属性不可以编辑。

    2)装饰构件绘制规则

建议装饰装修构件在GCL软件中进行绘制，GCL提供了智能布置等多种布置方式，可以快速完成绘制。所以在此不在赘述revit里装修构件的绘制规则。

3)基础构件绘制规则

    A.独立基础图元绘制规则

a)基础的绘制方式

点式绘制，或者按柱、桩绘制独立基础绘制独立基础。

b)独立基础属性设置

按照revit属性值范围设置即可。

c)注意事项

族类型中严禁出现“柱帽”的字样。

独立基础导入之后都是异形的，不会去匹配GCL中已有的参数化的独立基础。

    B.条形基础图元绘制规则

a)条形基础的绘制方式

直线绘制，或者按墙绘制条形基础。

b)条形基础属性设置

按照revit属性值范围设置即可。

c)注意事项

条形基础导入之后都是异形的，不会去匹配GCL中已有的参数化的条形基础。

    C.桩承台图元绘制规则

a)桩承台的绘制方式

点式绘制，或者按柱、桩绘制独立基础绘制。

b)桩承台属性设置

按照revit属性值范围设置即可。

c)注意事项

桩承台导入之后都是异形的，不会去匹配GCL中已有的参数化的桩承台。

    D.桩基础绘制规则

a)桩基础绘制方式

同柱的绘制方式。

b)桩属性设置

桩的深度请输入[50,1000000]之间的整数。

c)注意事项

导入GCL之后都是异形，属性不可以编辑。

    E.筏板基础绘制规则

a)筏板基础的绘制方式

支持直线、矩形、内接多边形、外接多边形、圆形、起点-终点-半径弧、圆心-端点弧、相求端点弧、圆角弧、样条曲线、椭圆、半椭圆、拾取线、拾取墙、拾取支座。

b)筏板基础属性设置

筏板的厚度的范围应该在[50,50000]之间的整数。

    F.集水坑图元绘制规则

a)集水坑的绘制方式

点式绘制，要求集水坑必须绘制在筏板基础或者桩承台上面，其他绘制方式绘制不能导入GCL软件中。

b)集水坑属性设置

按照revit中族属性值设定即可。

c)注意事项

任何方式绘制的集水坑导入GCL之后都是不规则的，不可以编辑的。

    G.垫层图元绘制规则

a)垫层的绘制方式

支持直线、矩形、内接多边形、外接多边形、圆形、起点-终点-半径弧、圆心-端点弧、相求端点弧、圆角弧、样条曲线、椭圆、半椭圆、拾取线、拾取墙、拾取支座。

b)垫层属性设置

垫层的厚度值输入(10,10000]之间的整数。

c)注意事项

一般情况下垫层需要绘制在结构基础、设备基础的下方。

    4)零星构件绘制规则

    A.挑檐图元绘制规则

a)挑檐的绘制方式

支持直线、矩形、内接多边形、外接多边形、圆形、起点-终点-半径弧、圆心-端点弧、相求端点弧、圆角弧、样条曲线、椭圆、半椭圆、拾取线、拾取墙、拾取支座。

b)挑檐属性设置

挑檐的厚度值应该在(0,2000]之间的整数。

c)注意事项

挑檐导入之后都是异形挑檐，不会匹配面式挑檐。

    B.雨蓬图元绘制规则

a)雨蓬的绘制方式

支持直线、矩形、内接多边形、外接多边形、圆形、起点-终点-半径弧、圆心-端点弧、相求端点弧、圆角弧、样条曲线、椭圆、半椭圆、拾取线、拾取墙、拾取支座。

b)雨篷属性设置

雨篷厚度值应该在(0,2000]之间的整数。

    C.栏板、压顶图元绘制规则

a)栏板、压顶的绘制方式

同墙或者梁的绘制方式（取决于代替构件是墙，则画法同墙，否则同梁）。

b)栏板、压顶属性设置

栏板的截面高度和截面宽度值请输入(0,50000]之间的整数。

c)压顶的截面宽度值请输入(0,10000]之间的整数，截面高度值请输入(0,5000]之间的整数。

注意事项：同墙或者梁（取决于代替构件是墙，则画法同墙，否则同梁）。

    D.散水图元绘制规则

a)散水的绘制方式

支持直线、矩形、内接多边形、外接多边形、圆形、起点-终点-半径弧、圆心-端点弧、相求端点弧、圆角弧、样条曲线、椭圆、半椭圆、拾取线、拾取墙、拾取支座。

b)散水属性设置

散水的厚度输入(0,10000]之间的整数。

c)注意事项

设置坡度的散水导入GCL之后为不规则体，属性不可以编辑。

    E.台阶图元绘制规则

a)台阶的绘制方式

支持直线、矩形、内接多边形、外接多边形、圆形、起点-终点-半径弧、圆心-端点弧、相求端点弧、圆角弧、样条曲线、椭圆、半椭圆、拾取线、拾取墙、拾取支座。

b)台阶属性设置

台阶的高度值请输入(0,5000]之间的整数。

c)注意事项

台阶导入之后均为不规则体，属性不可以编辑。

    F.栏杆扶手图元的绘制规则

a)栏杆扶手绘制方式

方式一：支持直线、矩形、内接多边形、外接多边形、圆形、起点-终点-半径弧、圆心-端点弧、相求端点弧、圆角弧、拾取线。

方式二：放置在主体上（踏板、梯边梁）。

b)栏杆扶手属性设置

扶手截面高度、截面宽度请输入(0,5000]之间的整数。

栏杆截面高度、截面宽度请输入(0,5000]之间的整数。

栏杆间距请输入(0,5000]之间的整数。

c)注意事项

栏杆扶手导入GCL之后都是不规则，属性不可以编辑。

    G.坡道图元绘制规则

a)坡道绘制方式

方式一：直线、圆心端点弧。

方式二：同板的绘制方式。

b)坡道属性设置

用板代替绘制的同板的属性设置。

c)注意事项

坡道导入GCL之后都是不规则构件，属性不可以编辑。

1.机电专业构件绘制规则

1)因Revit与广联达的交互是通过类型名称进行构件关系的对应。所以构件不要使用一个族类型绘制多个专业设备与管道。

2)设备尽量与管线直接连接，尽量不通过管件再与管道连接。

3)避免多构件绘制在一个族里面。

4)管道附件必须依附在管道上，否则会找不到父图元而无法计算工程量。

5)管道附件尽量与管线直接连接，尽量不通过管件再与管道连接。

    以广联达为核心的建模方法

就目前实践而言，如果将设计BIM模型通过转换接口文件导入建筑经济专业BIM应用模型软件，导致其准确性和可靠性低，或者需要改动的工作量比较大，建议还是采用CAD导入广联达，通过广联达的快速翻模建立建筑经济专业算量模型。

技术员是在主管工程师的领导下开展各项技术工作。

配合主管工程师编写每月施工进度质量安全的月报表，向主管工程师审报所管领域的资金和具体支付，参与开工前的有关工程与政府部、设计单位与施工单位的联系、协调。

负责初审施工单位报来的，施工过程中配合监理全面负责有关工程的施工检查验收，直到竣工验收合格交付使用。

掌握熟悉施工图纸、施工和质量检查验收评定标准，负责工程进度，安全消防等文明施工的检查监督。

负责现场协调，设计、土建、安装在进度与质量关系上的矛盾。

参加所管理工程范围内的工程、材料、设备的招投标及合同的准备工作，及时对进场材料、设备的供货质量进行监督、检查、认可。

核签有关工程进度、质量、工程量的资料，并报总工程师及部门经理，审核整理工程竣工资料，并报存档备案。

及时与现场监理发现不按图纸施工、不按规范施工的行为，若现场纠正无效，配合监理发停工整顿单，并报总工程师。

对现场安全保障设施、措施及施工中人员、机械设备的安全状况予以监督，并及时提出整改意见。

使用Revit出具管道综合平面施工图纸时，我们往往需要添加管道图例，如下图。

    但在Revit软件中无法一键生成，针对此问题，解决方案如下：

1、双击进入需要添加管道图例的视图中，点击菜单栏中的“注释选项”，选中“颜色填充图例”，并在视图空白处任意点击鼠标。

    2、选中颜色方案，根据需要更改名称。

    3、选中颜色方案，点击“编辑方案”。

    4、对每个系统的方案进行一一编辑，即可完成。
