Rhino如何建模型？基于“形面分析法”的景观地形综合建模案例

本文演示案例为 Tongva Park（局部），by James Corner.案例详细介绍参见

http://www.gooood.cn/tongva-park-and-ken-genser-square-by-james-corner-field-operations.htm

技术图纸：

在前文中，已介绍了形面分析法（form-surface analysis）。

形面分析法是Nurbs建模的基本方法之一。通常，先构建原生面，作为基本“形”（form）的骨架。继而，构建更复杂的非原生面，并对其进行进一步形变、混接等，最终，得到具体的“面”（surface）。

接下来，以带复杂坡道的景观地形建模为例，介绍形面分析法，以及相关曲面生成、形变命令，在园林景观建模中的综合应用。

Step1:

绘制平面图，以_PlanarSrf封面。

键入_Split命令，以线切割面，得到面片。

将位于最高位置的坡顶道路、楼梯的休息平台移动至相应标高处。

Step2:

接下来，建立盘绕而上走势的坡道。

将坡道平面边线复制一份至他处。

作坡道平面线两端点间的连线。

将该连线复制一份，将其一段的控制点向上移动至坡道顶端标高处。

_Rebuild这根曲线，增加并调整其控制点，作出坡道在侧视图中的边线。

键入_Flow（流动）命令。首先，点选待流动的坡道线，按回车。再点选坡道平面线两端点间的连线，作为基准线。最后，点选坡道在侧视图中的边线。即得到了坡道边缘的空间曲线。

以两条线段分别连结坡道边缘空间曲线的端头。以_Sweep2命令扫掠，得到盘绕而上的坡道曲面。

以Crtl+Shift键超级选择地形缓坡的边界曲线，以_Patch命令嵌面。

同理，建立其他位置盘绕而上的坡道。

将种植槽边界线向上移动至相应标高，以_Slab命令挤出为具有厚度的体。

以_PtSrf命令依次点选楼梯休息平台的端点，连接形成四边面，得到待生成台阶的基准面。

以Crtl+Shift键超级选择靠近坡顶处的地形缓坡边界曲线。

以_Patch命令嵌面。若出现冗余地形曲面，则将上方边界线进行特征挤出，以挤出所得面片_Split地形曲面，删除冗余部分即可。

Step3:

以与生成坡道类似的方法，以_Flow命令对挡土墙的平面线进行操作，得到其边界处的空间曲线。

将挡土墙的上下边缘线分布_，并以_loft命令成面，以_OffsetSrf命令偏移出厚度。

补全并超级选择相应位置的坡地地形局部边线，并以_patch命令嵌面。

对于坡地靠前部分，进行类似操作。

Step4:

以_Slab命令偏移出路缘石的厚度。

补全并超级选择相应位置的坡地地形上、下边线，以_Loft命令生成陡坡挡墙。

Step4:

建立覆土式卫生间入口处景墙。

挤出景墙平面边线为面片，使之与缓坡地形相交。

键入_Split命令，将地形缓坡曲面、面片曲面相互进行特征分割。

以Cplane_W_T命令切换当前工作平面至默认工作平面。

键入以_Contour命令，点选该曲面，再点选该曲面底部的两侧端点，以U方向（横向）提取出景墙墙体的等距断面线。

以_SelLast+_Group命令，将所得等距断面线打组。然后，以_Pipe命令生成格栅管体，以_Group命令打组。

以_Box_P命令按三点绘制一个长方体。

以长方体_BooleanDifference（差集）减去格栅管体与墙体曲面，即可得景墙的开口。

Step5:

以_ExtrudeCrv向上挤出所有栏杆边线的高度。

建立台阶。

效果参考：

本文源自微信公众号：闲渊斋

本文来源于互联网，版权归原作者所有，海南BIM-xycost.com仅作学习之用。

来源：闲渊斋

本文演示案例为位于丹麦的 The Multi-functional Park of Lemvig Harbour，by Sinus Lynge.

案例详细介绍参见 https://www.gooood.cn/Lemvig-Skatepark-By-EFFEKT.htm.

技术图纸：

概念 平面等距变换

平面到自身的一一对应称为平面内的变换（transformation）。

设变换F：∑→∑对于任意点P’∈∑都存在唯一点P∈∑，使F（P）=P‘

定义P’为P在变换 F 下的象（image），P为P’关于变换 F 的原象（preimage）。

若一个变换 F 可逆，则 F 是一个双射，反之亦然，且逆变换是唯一的。变换的逆运算过程称为逆变换（inverse transformation）。

若有一种变换，将点A变换为新点F (A)，将点B变换为新点F (B)，且对于任意AB两点，变换前后其距离不变，则称该变换为平面等距变换（isometric transformation）。

平面等距变换包括：

（1）恒同变换（identity transformation），即将平面中物件上的每一点都映射成其本身。将物件复制、黏贴至原位是恒同变换。

（2）平移变换（translation transformation）

（3）旋转变换（ratation transformation）

（4）反射变换（reflection transformation）具有一个重要性质：将每个逆时针定向的圆周映射为顺时针定向的圆周，是反定向变换。将物件镜像是反射变换。

将不同变换按先后次序复合，称为复合变换（composite transformation）。

易知，两条相交直线定义的反射变换的复合变换是旋转变换。

若P∈∑，且 F (P)=P，则称为P是变换 F 中的不动点（Fixed point）。根据变换中的不动点特征，可合情推理出许多建模过程中构造母线或辅助线的方法。

在实际建模过程中，常用如下判定方法：

（1）若平面等距变换具有3个不共线的不动点，则其是恒同变换。

（2）若平面等距变换不是恒同变换，且具有2个及以上不共线的不动点，则其是反射变换。

（3）平面内的保定向等距变换一定是平移变换或旋转变换。

接下来，以实际案例阐述平面变换在景观微地形建模中的运用。

Step1:

绘制平面图。

以_Fillet命令，键入适当半径值，倒角。将场地整体以_PlanarSrf成面，以曲线_Split整个面，得到每个区域的面片。

选取小丘地形的边界曲线的控制点，作平移变换至相应标高处。

将小丘地形隆起部分的边线单独切分出。补画U,V方向的2条结构线，以_NetworkSrf命令建立网格面。

双轨扫掠，得到小丘地形的平缓部分。

Step2:

将小丘平面边线先向外_Offset适当距离，再向外_Offset一小段距离，通过复合变换，得到3条曲线。此处作复合变换，是为了使_Loft这三根曲线时，所得坡面与地面间的衔接具有理想的连续性。

按Crtl+Shift键，“超级选择”小丘地形内侧边界线。

选中此变换的象和原象，以_Loft命令放样成面。

将小丘平面边线向内_Offset适当距离，挤出为面片，使之与小丘地形曲面完全相交。

以该面片_Split地形曲面，即可分出石阶的顶曲面。

Step3:

以_DupFaceBorder命令提取北侧滑板坡地上方绿地所在曲面，得到其边界线，作恒同变换后，移至他处。以_Patch命令，对其以适当的U,V数量嵌面。

使用_PointsOn命令打开其控制点。

由于该曲面的原象是经剪切所得的非原生面，故其控制点排布区域均质分布于其原象所包含的区域。

此时，仅选中控制点，不选择面和边界线（按Crtl键可减选）。然后，键入_SoftMove（不等量移动）命令，选取滑板区绿地地形向上隆起处，作为不等量移动变换的中心点。点选相应位置，指定移动干扰半径。接下来，前往任意侧视图，捕捉垂直向上方向，并输入移动的距离极值。

对其他两处地形隆起处作相同的变换。

“超级选择”滑板区地形的左侧顶部边线，作恒同变换后，以_命令接为一条连续曲线。将该曲线向内作偏移变换，并_Rebuild之，减少控制点数量。

键入_Extend命令，依次点选场地边界线、偏移得到曲线的端头处，延长该曲线。

然后，将该曲线作恒同变换。以_SetPt命令，拍平所得曲线的Z坐标，使之落于地面。将拍平后的曲线向内作偏移变换，得到坡地的内侧特征曲线。

将变换中的象与原象选中，复制一份至他处。

以_EditPtOn命令显示曲线的编辑点。连结两曲线上对应位置的驻点，构成若干条短直线。

驻点（Stationary points, or Critical points）是函数的在其一阶导数为零时取到的极值点。对于一维函数的图像，驻点的切线平行于x轴。对于二维函数的图像，驻点的切平面平行于xy平面。

然后，以两条曲线为路径线，以若干条短直线依次作为截面线，双轨扫掠，得到滑板区的倾斜坡地，将其移回原位。

同样，对场地西南侧的滑板区的平面面片进行不等量移动变换，得到倾斜坡地。

同样，“超级选择”滑板区顶部的内侧边界线，作恒同变换，并以_命令组合。以_SetPt命令，使之Z轴坐标归零。向场地内侧方向以_Offset命令作偏移变换。

选择顶部边界线、坡地内侧特征曲线，复制一份至他处。

补画若干条连接两曲线上驻点位置的短直线。以2条曲线为路径线，以若干条短直线依次作为截面线，双轨扫掠，得到滑板区的倾斜坡地，移回原位。

Step4:

建立场地中心区域的微地形。

以_PointsOn命令打开微地形边界曲线的控制点，调节其控制点标高，使之构成两端低、中心高的空间曲线。

将空间曲线向内作偏移变换，并嵌面。将此曲线与微地形边界曲线以_Loft命令的Loose（松弛）样式放样。

以_BlendSrf命令作过渡衔接面，曲面两端的连续性分别设置G1和G0即可。

将微地形内部特征曲线挤出为面片，并相互切割面片、微地形曲面的特征。

将底面部分封面，并以_OffsetSrf命令偏移出挡土墙厚度。

对于局部花坛，以与上文类似的方法建立坡面。

将花坛顶部边界线向内偏移，并以所得曲线分割花坛顶部曲面，挤出厚度。

最后，将所得曲面归入相应图层。

效果参考：

本文来源于互联网，版权归原作者所有，海南BIM-xycost.com仅作学习之用。

20m预制箱梁施工控制注意要点

1、模板：模板进场首先进行试拼，对照图纸按照结构的几何尺寸及角度进行检查是否一致，对拼装好的拼缝检查是否密贴、平整。竖直度情况检查竖肋即可。（若桥梁纵坡较大且梁高较高时，应对梁端竖直度进行调整，以保证架梁时梁端面与背墙面平行）

2、钢筋加工及安装：首先对照图纸设计进行部分下料，对弯制角度及尺寸进行复核，如果达不到保护层要求以便及时调整。对安装位置与预埋件或钢束干扰也应在安装时适当调整位置，调整时钢筋避让钢束分布筋避让主筋的原则。焊接及机械连接应复核设计及规范要求。

3、波纹管安装应固定牢固，横竖向坐标准确，坐标应在底板保护层固定准确后量取，量取应由两端向跨中进行。同时坚持是否受电焊烧洞。

4、预埋件安装：对梁底调平钢板的纵坡控制，锚垫板角度、坐标、注浆孔位置，伸缩缝预埋筋，护栏预埋筋等。梁底通气孔泄水孔位置及个数。牛腿、现浇段等现浇部位预埋钢筋根数及外露长度检查。

对于负弯矩锚垫板安装时应在穿波纹管时将穿入锚垫板部分用双面胶缠紧，并穿入适当尺寸，避免砼振捣时漏浆严重，穿束后难以对正工作锚孔，张拉时钢束断裂。

5、预应力钢束施工：首先对孔道是否通畅进行确认，然后按实际张拉长度进行下料并穿束，严禁电焊烧伤。检查夹片是否安装到位，初次张拉应检查限位板与锚板是否对应，油表编号与千斤顶是否按标定对应使用。张拉时应两端同步进行。

6、砼浇筑前应考虑备料是否充足，初次拌制应先试拌，对砼的和易性及塌落度进行适当调整，直至最佳工作性能。砼振捣应由专人负责，按正确顺序进行浇注，砼浇注间隔时间不得超过砼初凝时间，应提前做好应急预案。加强对锚下砼的振捣。确保密实。收面时应对顶面横坡及拉毛进行控制。负弯矩张拉槽清理干净，深度应能满足张拉施工要求。

7、模板拆除及养生，拆模应注意保护梁体边角不受损坏，及时凿毛及养生，拆模后应及时检查梁体砼浇筑质量，是否漏浆严重、锚下砼是否密实、外观颜色是否一致等。

8、孔道压浆顺序应由最下层开始逐层压浆，其他注意事项见桥规。

9、移梁时应及时贯通泄水孔。临时支座应为半刚性材料。

现阶段常见的采暖方式：
集中供暖方式：终端多为暖气片；家庭用小型制热装置，包括空调、电暖器、燃气、油、煤炉等。除此之外还有太阳能采暖等不常见的采暖方式。
地板采暖系统：
低温地板辐射采暖（Low–temperature floor radiant heating）将地板表面加热至一定温度，依靠地板的热辐射加热室内空气的采暖方式。
地板采暖的热源：
发热电缆：在地板下方铺设发热电缆。
低温采暖热水：在地板下方铺设水管，通入一般不超过60℃的热水。
两种方式比较：水和混凝土热容要比空气大的多，以水作为热源 温度的波动，加上安全性要比发热电缆高很多所以低温热水采暖应用也越来越广泛。
地板采暖的优点：
室内温度均匀性好，大面积同时加热 室内温度均匀；
舒适性高，热量从脚下升起，产生下面温度高而上面温度低的温度梯度，产生的效果是脚热头部清醒，符合人体生理需要，彻底避免“寒从脚起”的现象，给人感觉非常的舒适。

美观、卫生、不占用使 用空间；管道敷设在地板底下，不影响装 修风格；无噪音、无风速、无扬尘，保持室内干净、清洁；室内无需暖气片或风机盘管及其管道，从而增加了使用面积和提高了有效层高。
热稳定性好，由于地面层、混凝土层和水均有较大的热容，因此在间歇供暖时间，室内温度变化缓慢，避免了温度波动带来的不适。
维护费用低，寿命长：只需定期检查过滤器，是最经济的供暖设备，地板辐射采暖的使用寿命约为散热器采暖寿命的两倍，能够达到40年。
各种采暖方式费用对比图：

二次换热式地板采暖热泵机组的工作原理示意图：

双压机地板采暖热泵机组的工作原理图

二次换热式地板采暖热泵机组连接示意图：

二次换热式地板采暖热泵机组连接示意图：



上图是中国热工计算的分区图，图片摘自《民用建筑节能设计标准》
注：当前的行政区划有所改变，但地域并无变化。
地板采暖热水机的选型：
推荐在寒冷地区和夏热冬冷地区的一部分（最低环境温度不低于-7℃的地区）、温 和地区及夏热冬暖地区使用，不能在严寒地区使用（环境温度过低可能会造成机组故障及其它不可预知的问题）。
下表给出了不同地区的推荐采暖负荷：

注意：按照计算出的值一般较小，因为根据中国目前的实际情况，房屋的保温效果都比标准要差好多，因此计算结果仅供参考和校核。具体的选型仍建议您按照我们的推荐值进行。
如果确实需要计算，请参考下面介绍的一些方法及注意事项。
地板采暖热负荷的计算注意事项：
采用地板采方式加热与一般常用加热方式不同，计算热负荷时要注意：
由于地板辐射供暖是在辐射强度和温度的双重作用下对房间进行供暖，形成较合理的室内温度场分布和热辐射作用，可有2～3℃的等效热舒适度效应，因此供暖热负荷计算 宜将室内计算温度降低2℃，或取常规对流式供暖方式计算供暖热负荷的90%。
也就是说，可以适当降低建筑物热负荷。
地板辐射供暖系统是以地板盘管经地面向室内换热， 在地板散热模型的建立中一般均未考虑地板被家俱遮挡而增加的热阻的影响，特别是在住宅建筑中，卧室及起居室内 床、衣橱、电视机橱、沙发等家俱的遮挡率约占采暖面积的30％～50％，这样就降低了 地板盘管向室内散出的热量，也就是说应适当增加建筑物的热负荷。
应考虑间歇供暖、户间建筑热工条件和户间传热等因素，房间的热负荷计算应增加一定的附加量。
地板辐射用于房间局部区域供暖、其它区域不供暖时，地板辐射所需散热量可按全面辐射供暖所需散热量，乘以计算系数和附加系数。

供暖区面积比值在0.20至0.80区间的其它数值时，按插入法确定计算系数。
通过热工计算大致确定房间的热负荷：
计算的工况则以热泵机组正常工作的最低温度为准。
即室外环境温度定-7℃（在当地采暖期平均温度高于-7℃的时候，以当地采暖期平均温度为准），室内温度定为18℃，5层3单元普通居民楼为例
据此进行热工计算出的热负荷大约是55W/㎡。
根据实际情况可能会有所变动。
然后乘以0.9，可得出在室外温度为-7℃时，室内每平方的热负荷为49.5W/㎡。
则所需的总热负荷Q=49.5W/㎡×（实际采暖面积）㎡ 对照机器能力谱图，就高不就低，选出合适的机型。
通过流量计算计算大致确定地暖管内水循环量及地暖循环泵。
计算的工况则以室内已经达到目标温度为准。
地暖管的进水温度最好保持在35-50℃之间，家用的稍微低些，维持在40℃左右，商用的可以高些。
但最高不能超过60℃。
进出水口的温差不宜超过10℃，推荐为5-7℃。 计算时以地暖满负荷状况为准。据此计算出地暖管内水流量。
在成本因素不是很敏感的情况下，建议将地暖水泵配的偏大些。 对于100㎡左右的居屋，推荐扬程不小于8m，流量不小于2.5m³/h。推荐使用屏蔽泵。流量大则室内地板表面的温度会更均匀。
辅助电加热的选配：
在环境温度较低时，因制热负荷很大，设备很难做到在供暖的同时供应生活热水。 这时候，可以通过增加辅助电加热器来解决。
电辅热能力选择方法：
电辅热的选择建议：
A、尽量选择管道式的电辅热；
B、容量的选择方法：最低温度不低于-7℃的区域。
照机组标称能力的30%选取；最低温度低于-7℃的区域，按照机组标称能力的 同时要兼顾家庭的供电负荷。
地板采暖系统连接示意图：

地板采暖系统地暖管网底面做法及一些术语：
底面做法分湿式做法和干式做法。
湿式做法（填埋式）：
在地暖技术规程中给出了建议的地暖底面做法，一般由 基层、找平层、绝热层、伸缩缝、填充层、地面层组成。
实际应用中还可能加一些层面 铁丝网层：在绝缘层上方加一层较密的铁丝网。作用有两个：一是可以用来固定加热管；二是可以使温度分布更均匀。
防潮层：对于潮湿的房间在填充层上方则需加铺一个防 潮层。对于与土壤相邻的底面，也应在绝热层下方铺设防潮层。

地热反射层：尽可能的将热辐射反射回采暖空间。
注意：如果工程允许地面双向散热的话，楼层之间的楼板可不设绝热层。
伸缩缝：如果面积超过30㎡或直线不间断距离超过6m，则应设置伸缩缝，宽度一般应不小于8mm，伸缩缝的填料宜选用高密度聚乙烯泡沫塑料或弹性膨胀材料。
面层即地面层。底面装饰材料的特性对地暖的效果影响很大。地面除了铺正常的地板、地毯之外，尽量不要铺设过多热阻大的装饰物。如：泡沫地垫等。
填充层：填充层施工或维护时，必须保证加热管内有不 小于0.4MPa的水压，防止管道被破坏。工程完成后要重新进行水压试验。
干式做法：将加热盘管置于基层上的保温层与带龙 骨的架空木（竹）地面装饰层之间无任何填埋物的空 腔中，它可以用来克服湿式做法中存在的不足，因为 它不必破坏地面结构，尤其适用于将现有住宅改造成 地板采暖形式，为地板辐射采暖在我国的推广提供新 动力。

注：绝热层要与次龙骨的高度相等铝箔与地板之间要用焦渣填实。
地板采暖加热管的铺设：
加热管铺设于绝热层上。
铺设方式（最常见的两种）双“回”字绕管“S”形绕管。
遵循的原则：
1、每个流程尽量管长尽量不超过120m；
2、单个流程尽量不要同时为两个房间供暖；
3、一个采暖区面积过大时，宜分做两路；
4、绕管尽量不要穿越伸缩缝，如过确实不 得不穿越，则应设置长度不小于400mm 柔性套管。干式做法中如必须穿越龙骨，则应按照下图所示方式。
5、散热量大的地方(如靠墙处，靠窗处等)布的密集，散热量小的布的稀疏些。

地板采暖加热管的铺设：

下图只为示意图，实际布管请参考设计图纸。
卫生间一般不布地暖管，如果确实要布，则要做好防潮。

地板采暖加热管的铺设：
常用的加热管的固定方式：卡钉式、凹槽式、夹轨式、桩卡式。

铺设样例：

地板采暖系统常用材料及部件：
加热管材料：
标准中推荐的材料包括：PE-X：交联聚乙烯；PP-B：耐冲击共聚聚丙烯；PP-R：无规共聚聚丙烯；PB：聚丁烯；PE-RT：耐高温聚乙烯。
其中PPR管虽然也在推荐之列，但因为“建筑给水排水及采暖工程施工质量验收规范” 规定：地面下敷设的盘管埋地部分不应有接头，因此，采用PP－R管热熔连接将违反上述规定，从而事实上被摈弃了。
分、集水器：

地板采暖机组包括一个外机和一个水箱。
热泵热水机组的安装方式类似于空调安装注意：主机与水箱最好安装于同一水平面上，如果确实需要有落差，建议不要超过2m。
机组安装位置必须保证足够的通风，否则可能会因通风不足降低机组效率机组应尽量靠近各水口，以尽可能降低水阻。
水路系统连接示意图：

调试和试运行：
调试之前一定要对循环管进行彻底排空，否则可能引起故障保护。
试运行时不要把水加热到较高温度，维持水温在30℃左右为宜。
试运行阶段要把地暖管网全部打开到最大。
试运行结束后如果不会立刻投入使用，要将水系统内的水全部放掉。
附：地暖系统的控制一般由地暖工程施工方提供。有自动控制和手动控制两种。
一些注意事项：
不建议直接将主机接到地暖管网上。
尽量保证地线接触良好，尤其是增加了电辅热的情况下。
注意排水设施的安装位置，要能方便、彻底地排水。
本文素材来源于互联网，作者：美的。暖通南社整理编辑。

我们在建模的过程中，会更改计算设置，其中改的最多的设置无外乎就是搭接百分率，今天我们来讲讲剪力墙里面的搭接百分率。

很多人改这条计算设置，直接就是按图纸或者合同直接改了就行，在这里我想说的这一条需要搭配另一条一起设置，才能起联动作用。

那么究竟是那一条计算设置呢？其实就是剪力墙计算设置里面的第28条，“墙身钢筋搭接长度”

软件有两种，默认是按平法图集，还有一种是按搭接百分率计算。

这两者有何区别，且听我一一道来。

按平法图集计算：搭接长度会按照16G101-1第73的做法搭接个1.2lae，错开距离为500。

按搭接错开百分率计算：搭接长度会按照你计算设置中纵筋搭接接头错开百分率计算不同的搭接长度lle或者ll，ll和lle会按照16G101-1 60和61页的搭接长度表格计算。

如果是11G101的话，搭接长度会乘以一定的修正系数。

有何影响呢？我们以一个三米长的剪力墙举例。

我们将剪力墙的搭接百分率改成25%，然后墙身搭接长度按照默认平法图集计算。

我们可以准确的看到钢筋的计算公式的搭接长度为1.2lae。并且钢筋总量为238.074kg。

然后我们将第28条改过之后看看会是怎样呢？

我们可以准确的发现，搭接长度变成了48d，且钢筋总量为228.434kg。

48d怎么来的。我们对应软件C30、一级抗震、25%，从平法表中得出。

这些明白了之后，我们再来讲有些人更改了之后，剪力墙两者的钢筋是相等的，这是怎么回事呢？

其实很简单，改过去改过来，如果钢筋一样，那么肯定是搭接形式不是绑扎链接，因为这条设置只针对剪力墙的钢筋的搭接类型是绑扎的情况下才有用。

讲到这里，那我们应该按什么来考虑呢？这里我告诉大家，如果设计没特别要求，就按软件默认图集方式执行，如果设计有百分率的要求，则还是需要按搭接百分率计算。

 一、前期施工准备阶段

地质勘察
地质单位受建设单位的委托，据设计提供的相关资料，对拟建场地通过各种勘察手段和方法对地质结构或地质构造：地貌、水文地质条件、土和岩石的物理力学性质等，做出分析评价出具详细的 “岩土工程勘察报告”，为设计和施工提供所需的工程地质资料 。

文物勘察
根据国家文物保护法相关规定：进行基本建设工程，建设单位应当事先报请政府文物行政部组织从事考古发掘的单位在工程范围内有可能埋藏文物的地方进行考古调查、勘探。
考古调查、勘探中发现文物的，由省、自治区、直辖市人民政府文物行政部门根据文物保护的要求会同建设单位共同商定保护措施；遇有重要发现的，由省、自治区、直辖市人民政府文物行政部门及时报国务院文物行政部门处理。

边坡与深基坑工程的设计方案评审
设计方案评审是指县级以上住房城乡建设主管部门或其委托机构依据国家、地方有关技术和相关的强制性条文，对建筑边坡与深基坑工程设计方案进行的安全、经济、合理等方面的技术性论证。其目的是：为加强对建筑边坡与深基工程的管理，确保建设工程及其相邻建（构）筑物和地下管线、道路的安全，土方开挖图确定后，依据国家相关规定:建设单位应委托评审组织机构对建筑边坡与深基坑工程的设计方案进行评审。

工程定位
是指建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4个定位桩。放线为“全站仪”或“比较高级的经纬仪。

施工现场市政临水临电报批
建筑单位在取得建设行政主管部门批准的建筑工程许可证之后，持证明分别到电力公司、自来水公司办理临水临电审批手续。

三通一平
三通一平是指基本建设项目开工的前提条件，具体指：水通、电通、路通和场地平整。随着现场办公信息化，增加通讯、通网（五通）或通讯、通网、通邮、通气（七通）

工地围栏及大门建设
(一) 现场围档
1、施工现场实行封闭式施工。主要路段围墙不低于2.5米，一般路段的围墙不低于1.8米（用于企业宣传的围挡钢架及基础应进行专项设计）。
2、主入口处应设置大门，高度与围墙相适应，宽度不宜小于己于5米。大门内侧应设置门卫室，其内张贴门卫制度。大门外侧应当在围墙醒目处悬挂五牌一图，包括工程概况牌、管理人员名单及监督电话牌、消防保卫牌、安全生产牌、文明施工和环境保护牌和施工现场平面图。

组织员工培训及图纸会审
图纸会审是指工程各参建单位在收到设计院施工图设计文件后，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。图纸会审由建设单位负责组织并记录（也可请监理单位代为组织）。通过图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点及难点，找出需要解决的技术难题并拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。

二、地基与基础施工阶段

基坑放线
根据城市规划部门给定的水准点位，依据土方开挖图施测建筑工程基坑开挖边线，撒灰线时要考虑工作面和放坡系数。

基坑降水施工
若设计基底高程低于地下水位，在基坑开前要进行降水工程。因此开挖前需把地下水位降低到边坡面和坑底以下，以防止边坡的塌陷和流，并保证过程中处于疏干和坚硬的工作条件下进行开挖，持续时
▲第一次土方开挖为桩基施工作准备（开挖应分层、分段开挖，分层对基坑进行支护）

基坑支护
从开挖到完成地面以下的全部隐蔽工程，常需经历多次降雨、周边堆载、振动、施工不当等许多不利条件，其安全度的随机性较大，事故的发生往往具有突发性。最常用的支护型式为土钉墙喷锚支护。

桩基施工
由桩和连接桩顶的桩承台桩组成的深基础或由柱与桩基连接的单桩基础，简称桩基，按受力特点可分为摩擦桩和端承桩，按照施工方式可分为预制桩和灌注桩。

单桩静载检测
桩基施工结束并达到休止期后（对于砼灌注桩，龄期达到28d或预留同条件养护试块强度达到设计强度），开始做单桩静载检测，其抽检数量为施工桩总数的1%，且不小于3根。

第二次大开挖至基底设计标高
桩间土开挖应注意对桩身的保护，并遵循““开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则，预留20～30CM进行人工清挖，引定位桩检查基坑开挖尺寸、标高是否正确。

机械截桩头
超过设计桩顶标高的部分采用机械截除（个别低于设计标高按设计要求接桩），截桩完成后应保证同一基坑内桩顶标高一致（高于基垫层顶5CM)，确保桩身无破损。

桩基小应变检测桩
目的：检测桩身缺陷及其位置，判定桩身完整性类别 ，抽检数量不应小于总桩数的20%，且不少于10根。

地基验槽验收目的：
1、核对其平面位置、平面尺寸、槽底标高是否满足设计要求；2、核对土质和地下水情况是否满足岩土工程勘察报告及设计要求；3、检查是否存在软弱下卧层及空穴、古墓、古井、防空掩体、地下埋设物等及相应的位置、深度、性状。

基础垫层砼浇筑
砖胎模一般用于地下室底板侧壁,由于是外防水，须在垫层上做防水，且防水要延伸到砖胎模上，以便以后浇注完混凝土后,防水能上翻到侧壁混凝土墙上，如果底板侧壁用模板的话，无法做防水,所以采用了用砖做模板的办法。

桩芯钢筋笼制作、安放、砼浇筑
目的：为实现桩顶与基础筏板有效连接，加强桩顶抗剪强度；填芯深度设计无要求时，为桩径的3倍。

防水层及保护层施工
尤其注意：桩头防水应严格按设计要求施工确保与底板防水层整体一致，保护层施工完毕后，引定桩测设出筏板边线、剪力墙、柱子等位置（即基础放线，用红漆标示主要构件位置）。

基础筏板施工
施工内容包括：钢筋绑扎、上下层钢筋支架制作、安装，墙柱插筋、电梯井、集水坑、后浇带等支模，测温仪安放、接地网焊接、砼浇筑；参考工期15天。

地下室外墙防水
正负结构完成，模板拆除后开始施工，施工内容：基层处理、防水层、保护层等参考工期10天。

基础回填土
地下防水层保护层完成开始施工，施工内容：分层摊铺，分层压实、压实度检测。

三、主体结构施工阶段

负一层主体结构施工
施工内容：模板支架搭设、墙柱钢筋绑扎、梁板支模、梁板钢筋绑扎、安装管线预埋、砼浇筑等，参考工期20天

1、2主体结构施工(非标层)
施工内容：模板支架搭设、墙柱钢筋绑扎、梁板支模、梁板钢筋绑扎、安装管线预埋、砼浇筑等。参考工期20天（工序同地下室结构）

3～34主体结构施工(标准层)
施工内容：模板支架搭设、墙柱钢筋绑扎、梁板支模、梁板钢筋绑扎、安装管线预埋、砼浇筑等。参考工期每层6天，共192天。

屋顶设备用房及造型主体结构施工
施工内容：模板支架搭设、墙柱钢筋绑扎、梁板支模、梁板钢筋绑扎、安装管线预埋、砼浇筑等，参考工期20天。

施工电梯安装
主体结构施工至16层（主体结构完成1/2）开始安装，（随主体结构提升），为二次结构工程施工创造条件，工期5天，不占用总工期。

卫生间、厨房间排气道安装
二次结构施工前3天安装，施工内容：洞口清理、吊运、安放钢筋支承、就位、临时固定、洞口封堵等。

砌体及二次结构
主体结构至17层开始施工，施工内容：卫生间、空调板支模、砼浇筑，砌体拉结筋、GZ、GL、QL、窗台压顶等植筋，砌体砌筑，砼构件钢筋绑扎、支模、砼浇筑等，标准工期每层5天，共180天，占用总工期58天。

四、节能工程施工阶段

节能工程包括：墙体节能、幕墙节能、门窗节能、屋面节能、地面节能、配电与照明节能。点这免费下载资料

五、建筑装饰装修施工阶段

内墙抹灰施工
二次结构完成至17层开始，施工内容：基层处理、不同材料交接处钉钢丝网片、浇水、喷浆、打点、冲筋、分层抹灰、护角、包口、养护等，装饰工程均应样板先行，经各部门验收合格后方可大面积施工。参考工期每层4天，共144天。

外墙面抹灰
二次结构完成经结构验收合格开始施工，施工内容：外架局部调整、基层处理、不同材料交接处钉钢丝网、浇水、喷浆、挂垂线、分洞口、分层抹灰、养护等。参考工期90天。

外墙面砖粘贴
外墙面抹灰完成50%开始施工，施工内容：根据面砖模数分线排砖、墙面浇水湿润、刷胶水结合层、粘贴、勾缝、养护、清洗等。参考工期90天。

铝合金门窗、阳台栏杆安装
外墙面砖施工至35天开始施工，施工内容：校核洞口、门窗框固定、装饰管安装、缝缝隙填塞、打胶、玻璃、五金安装、成品保护，参考工期60天。

外架拆除
外立面完成，经查与外立面相关的各项施工内容施工整改完毕。外架拆除时应注意对铝合金外窗、外饰面等成品进行保护，参考工期40天。

入户门头外装
外架拆除完成开始施工，施工内容：幕墙（石材、玻璃）、钢架玻璃雨棚、全玻门、内装交接处收口等。参考工期30天。

室内砼（砂浆）楼地面施工
内墙面抹灰、管道口吊洞完成开始施工，施工内容：基层清理、浇水湿润、打点、冲筋、刷素水泥结合浆、摊铺砼（砂浆）、槎平、压实，养护等，参考工期每层2天，共72天。

一 给水部分

（一般地下地下全部采用PP-R或PVC-U塑料管或衬塑钢管）

1、先数给水入口处及室内的给水器具（如阀门、水表等），根据管径不同分开统计。

2、算量时先算干管，再算立管，最后算支管；根据管径不同合计处其总量；变径点选在有接管的地方或是接了设备的地方。

3、一般情况下室外进户预留1.5m，接用水设备（如洗脸盆、大便器、洗涤盆等）的短立管每个接点高度按0.3m考虑。

4、算完量时需把穿墙、穿楼板套管数出来，如果是钢管的情况下需算其支架重量及除锈刷油面积（32及32以下的钢管和所有的塑料管不用算支架因为定额里综合了）；若是室外的或是地沟内的给水管道应按图纸说明上的要求计算保温体积。

5、套价时一般都看上设计说明，说明上说用什么管，就套什么管材；说明上说刷几遍漆就套几遍漆；说明上说做什么保温就套什么保温；最后的给管道冲洗一遍（所有饮用水都需冲洗）。

给水入户干管的计算

选中一个模板，出现的黑色方框标志着选中的范围1、数给水入户的入户装置（一般按标准图集进行数，如没有写图集就按图上画的数，切记入户的管子多大规格，所有的入户装置为多大规格，一般为阀门、水表等）

2、入户不同干管的长度=1.5（为外墙皮预留的）+干管图上量出的长度（砖混楼在一层地沟图上量，砖混楼一般干管在地沟里安装，高层结构在地下一层图上量，一般在地下一层顶板下安装）

3、室外1.5米管道的挖土方（一般如安装和土建是一个单位施工的，不给计算）插入新模板、收藏、复制，都是针对黑色方框进行操作。

给水立管的计算

1、立管的长度=1.5（为干管入户的标高）+每一层的层高*层数（一般看系统图就可算出）

2、立管上的阀门（阀门规格与立管的规格相同）

3、立管穿楼板套管（多大规格的立管套管为多大规格）

给水支管的计算

1、给水支管的长=图上从管井量出的水平段长度+返到地面垫层里的高度+0.3*所接给水设备的个数（在计算给水支管时一定要按系统图上标明的规格分开进行计算，一般都在给排水大样图上画）

2、穿墙套管（一般为管井中的立管接出的支管处有此套管）

3、给水支管上接的对应规格的水表、阀门（在套定额时一般水表里包括一个阀门，所以此处的阀门不需再进行套定额了）

给水工程套定额的项目：

1、各种规格的给水管子；

2、各种规格的阀门；

3、各种规格的水表；

4、穿楼板套管；

5、穿墙套管；

6、管道冲洗；

7、室外1.5米给水管道的挖土方。

二 排水部分

（一般±0.000以下及出屋面的排气管采用铸铁管，±0.000以上采用U-PVC塑料排水管）

排水工程分有压排水管道和无压排水管道（在高层建筑中排地下集水坑中的水所用的排水管道为有压排水管道，一般民用的排水全部为无压排水管道），高层建筑中有地下和地上全部采用铸铁排水管的，需好好看图纸的说明。

1、排水工程里需数地漏的个数，洗脸盆、洗菜池、坐便器、淋浴器等（一般一层为铸铁地漏，二层以上为塑料地漏需分开进行统计）洗脸盆等都给水里数就不用数了，只数一次就好；排水管道上有检查口，但是在算量里就不用数了（定额里都考虑了）；，如果是铸铁的需除锈刷油。

2、排水管一般不和给水及采暖管一起走，它是独立的，直接排入市政排水管网；一般情况下首层和其他层分开计算，正负0以下及出屋面的均采用铸铁管道，正负0以上的一般都采用塑料管；而且首层为独立外排，不与其它层共排；排水短立管上接大便器的立管长度都按0.5米考虑，具体管径一般接大便器的管径都是等于100的，接其它排水设备的（具体看系统图上标注的）。

3、排水支管：一般卫生间都是从楼板下50CM处接出接至楼地面处和排水设备相连，（所以短立管按0.5米考虑）厨房一般是从楼板上30CM处接出，不需上返的太高一般按0.3米考虑

铸铁干管及±0以下立管的长度计算

A、铸铁干管及±0以下立管的长度为=3米（室外预留）+一层图上从外墙皮量至立管处的尺寸+系统图上标明的排水管底的标高（一般为1.7米）

B、排水干管室外3米的土方工程量（一般安装和土建为一个单位施工的也不给计算）

排水塑料立管的长度计算

立管长=各立管的总高度（各立管每一层的层高*总的层数）*立管的数量

出屋面铸铁管的长度计算

出屋面铸铁管长=1米（一般出屋面管为1米，看系统图上标的尺寸进行计算）*立管的数量

屋面铸铁风帽一般在土建中按“个”计算

排水支管的长度计算

排水支管应按系统图上标明的尺寸分开计算，一般接大便器的排水管径大一些，接其它设备的管径比较小一些，对照上给排水大样图和系统图将各种规格管子分开计算。

卫生间排水支管长度=在平面图上将各种规格管子的长度量出+0.5米*接排水设备的数量厨房排水支管长度=在平面图上将各种规格管子的长度量出+0.3米*接排水设备的数量（一般就为1个洗菜池）

地下部分及出屋面部分管道的除锈、刷油需从五金手册上查出其除锈、刷油工程量

地面扫除口在图纸上看，如有就计算

排水工程套定额的项目：

1、地下部分的各种规格铸铁管

2、地上部分各种规格的塑料管

3、一层的铸铁地漏

4、二层以上的塑料地漏

5、各种卫生设备的安装

6、排水管道的支架不计算因为在塑料管道中已考虑

7、地下排水管道的除锈、刷油

8、室外3米排水管道的土方开挖工程量、回填工程量

审图者的综合素质，包括对设计图看图能力；对各相关设计、施工规范的理解和认识；对施工工艺和施工方法现场经验的积累；对建筑、结构的认识；对给排水专业相关边缘专业的认识；对建筑设备的交叉施工及各种管道综合布置的避让的处理。

只要我们在工程实践中不断地提高以下几点知识和技能，就一定能提高审图水平，更多预见性地解决施工图中存在的问题确保工程质量。施工图审查要点：现将建筑给排水、消防、人防工程供水系统审图的几个大原则和按图纸目录分述的要点介绍如下。

1 审图的原则

(1)设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。

(2)图纸资料是否齐全，能否满足施工需要。

(3)设计是否合理，有无遗漏。图纸中的标注有无错误。有关管道编号、设备型号是否完整无误。有关部位的标高、坡度、坐标位置是否正确。材料名称、规格型号、数量是否正确完整。

(4)设计说明及设计图中的技术要求是否明确。设计是否符合企业施工技术装备条件。如需要采用特殊措施时，技术上有无困难，能否保证施工质量和施工安全。

(5)设计意图、工程特点、设备设施及其控制工艺流程、工艺要求是否明确。各部分设计是否明确，是否符合工艺流程和施工工艺要求。

(6)管道安装位置是否美观和使用方便。

(7)管道、组件、设备的技术特性，如工作压力、温度、介质是否清楚。

(8)对固定、防振、保温、防腐、隔热部位及采用的方法、材料、施工技术要求及漆色规定是否明确。

(9)需要采用特殊施工方法、施工手段、施工机具的部位要求和作法是否明确。

(10)有无特殊材料要求，其规格、品种、数量能否满足要求，有无材料代用的可能性。

2 审图的要点

1.总说明

(1)设计说明应包括设计依据、设计范围，给排水、消防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐汕漆、管道及设备保温等内容。

(2)主要设备、材料表中的水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等的造型是否安全合理。

(3)管道、设备的防隔振、消声、防水锤、防膨胀、防伸缩沉降、防污染、防露、防冻、放气泄水、固定、保温、检查、维护等是否采取有效合理的措施。

(4)是否按消防规范的要求设置了相应的消火栓、自动喷水灭火、气体灭火、水喷雾灭火、灭火器等系统和设施，消防水量计算是否合理。

(5)是否选用了淘汰产品。

2.给排水平面图

(1)生活水池、水箱是否为独立的结构型式。

(2)给水管道与水加热设备及可能引起回流的卫生设备的连接是否有防止回流污染的措施。

(3)生活给水泵房的位置是否避开了有防振或有安静要求的房间。水泵机组，吸、压水管支架及机房墙体顶板是否采取了隔振或消声措施。

(4)有无厕所、盥洗室布置在餐厅、食品加工、仪器储存及变配电等有严格卫生要求用房的上层。

(5)地下污水泵井是否设置密封井盖和通气管。

(6)选用的水加热设备及其布置、敷设是否考虑了检修要求。

(7)管道的布置、敷设是否满足规范要求。

3.水消防、人防部分平面图

(1)建筑物内不同用房或公共场所灭火设施的选择是否恰当，有无遗漏的地方。

(2)消防水池、高位水箱及消防水泵房是否满足规范要求。

(3)消火栓及自动喷洒头、水泵接合器的布置是否满足规范要求。

(4)需要水幕分区或配合防火卷帘分区处是否按规范要求设置了相应的水幕设施。

(5)消防电梯是否设置了排水设施。

(6)寒冷地区、无采暖地下车库有结冻可能的水消防管道是否有合理可行的防冻措施。

(7)灭火器的造型与布置是否满足规范要求。

(8)当有人或防空地下室时，给排水设计应符合人防设计有关规范及当地人防主管部门的要求。

4.总平面图

(1)消防专用或生活共用的室外给水管是否按规范要求连成环状管网，室外消火栓、水泵接合器的布置是否符合规范的要求。

(2)入市政污，雨水管接合井的管径、标高是否合适。

(3)化粪池、污水池等与埋地生活用水储水池的距离是否不小于10m，当不满足时，是否采取了防止污染生活用水储水池水质的有效措施。点这免费下载施工技术资料

系统图

5.给水系统

(1)高层、低层建筑的给水区是否符合规范要求，最不利用水处的水压能否得到保证。(2)给水管道的连接是否存在回流污染问题。

(3)水池、水箱至生活饮用水点的供水管上是否按规定采取了安全可靠的一次防污染措施。

(4)按规定需设中水的项日，是否设置了中水处理与供水系统，中水水量是否平衡。

6.热水系统

(1)热水供水分区是否与给水分区一致，热水供水压力能否与冷水压力平衡，（单独使用冷水或热水者除外)。

(2)其中热水供应系统是否设置了有效的循环系统，高层建筑的热水系统采用减压阀分区时能否保证各区循环系统的正常工作。

(3)公共浴室是否设有水温稳定和节水措施。

(4)系统上是否设有防膨胀泄压用的安全阀，膨胀管(或膨胀罐)，伸缩节 ，同定支架等附件。是否设有防止和减缓管道和设备结垢、锈蚀的装置。

7.排水系统

(1)排水系统是否采用了雨、污分流；雨水斗及其布置是否符合要求。

(2)污水立管底部的排水横管的连接是否满足规范要求，或采取单独出户的措施。点这免费下载施工技术资料

(3)水管是否按规范要求设置通气管及检查口、清扫口。

8.消防系统

(1)消防水池和屋顶消防水箱的储水容积是否符合规定，当消防、生活合用水池、水箱时，有无保证消防水量不被动用的措施。

(2)消防满足规范要求，系统上是否有减压、泄压等安全使用和保证灭火效果的措施，有无消防水泵的自检措施。

(3)消防水泵及增压设备是否满足规范要求。

(4)室内消火栓管网是否按规范要求连成环状，环状管网的引入管是否不少少两根，管网上阀门的布置是否满足规范要求。

(5)屋顶是否设试验用消火栓、自动喷水灭火系统各层末端是否设有终端放水试验装置。

(6)消火栓与自动喷水灭水系统管径是否合理。

(7)寒冷地区、地下不采暖车库是否采用干式或预作用自动喷水灭火系统。

(8)消防水泵接合器的设置是否满足规范要求。

施工图审图注意事项：

(1)看设计总图时要审核总设计用水量是否配合，以及当地的平均水压与选用的管径是否合适。以及水质的洁净程度，要考虑水垢积聚减小管道流量的发生，所以进水总管应在总用水量基础上加大一级管道。要核对管道与其他管道或建筑物有无影响和妨碍施工，是否需要改道。

(2)在看单位工程的施工图时，主要是看给水系统透视图。在审核中主要应检查管道设置是否合理，水表设置的位置是否便于查看和检修，要进行局部检修时是否有了控制的阀门，配置的卫生器具是否经济合理。

(3)对于大型公共建筑、高层建筑给水施工图。要审核有无单独的消防用水系统。而它不能混在一般用水管道中它应有中一独的阀门井中，单独管道，单用阀门。放置阀门井的位置是否便少启闭，便少检修，周围有无障碍物，以确保消防时紧急使用。

(4)对设计所选用的排水管、材料、排水系统相配合的卫生器具，审图时可以对所用材料的利弊提出问题或建议，可供设计或使用单位参考。

(5)根据使用情况可审核管径大小是否合适，如一些公共卫生间由于目前使用条件及人员的复杂，其污水总立管管径不能按通常几个蹲位来计算。有时设计DN 100的管径，往往需要加大到DN150，使用上才比较方便，不易被堵塞。

(6)对排水室外部分进行审核，主要是管道坡度是否注明，坡度是否足够。污水管汇流弯处是否设置检查井，其深度是否足够。还应注意检查井的位置，是否会污染环境及影响易受污染的地下物。点这免费下载施工技术资料

(7)土建图与给排水施工图互相校核的内容主要是标高。上下层房间使用功能相同，防止上部房间为厨卫，下部为住房。这样损去了房间的完美，一旦以上部厨卫间漏水，就会严重影响下部房间的使用。同时也要防止将外立管设置于阳台处，既不便与安装更重要是影响美观。

(8)给排水管穿梁时在某些部位会影响结构。因为排水管穿过梁时要占用一个管道位置，使梁的截而减少，削弱了梁的强度。特别是阳台外悬臂挑梁的根部，不允许有排水管穿过，否则无法保证悬臂的强度，留下安全隐患。

    湖南建筑高级技工学校教学实训综合楼项目由北侧塔楼和南侧裙楼组成。地下室2层，北侧塔楼地上为14层，建筑高度54m。南侧裙房地上为2层，局部3-4层，建筑高度18m。建设用地3600平方米，总建筑面积20401.72平方米。施工合同造价5313.47万元，施工工期540天。

    项目涵盖了拆除工程、基坑支护工程、土方开挖工程、桩基基础工程、高跨度高支模工程、预应力工程、安装工程、防水工程、装饰装修工程，专业涵盖面广。

       项目质量目标为“争创芙蓉奖”，为实现高质量的建设目标，项目将在全周期施工阶段运用BIM技术，合理优化资源配置，提升管理效益。

本项目利用BIM技术，解决图纸问题100余处，跟踪并解决质安问题66个，解决管道碰撞问题300余处，节约钢材约30t，开展BIM应用培训3次，为项目培养BIM人员25人。BIM工作站将利用BIM集成优势开发更好的应用点，总结BIM价值，创造更多的项目管理效益和社会效益。

毕业生实习阶段大多从做起，如何快速胜任本职工作，对以后的发展至关重要。
首先你要熟悉电子资料，熟悉其中的表格及分类，这都是以后工作中常用的。再准备一本地方档案编制办法表格填写示例——施工手册，就可以上阵了。

1、全部的工程资料分类都在这张图片里：

图1-1 建筑工程资料分类

2、带你详细了解一下定义：

（1）工程准备阶段文件（A类）：建筑工程开工前，在立项、审批、征地、拆迁、勘察、设计、招投标等工程准备阶段形成的文件，又称为基建文件，是建设单位在工程建设管理过程中形成的文件。
（2）监理资料（B类）：建筑工程在工程建设监理过程中形成的资料。
（3）施工资料（C类）：建筑工程在工程施工过程中形成的资料。
（4）竣工图（D类）：建筑工程竣工验收后，反映建筑工程施工结果的图纸。
（5）工程竣工文件（E类）：建筑工程竣工验收、备案和移交等活动中形成的文件。
学做资料前要先了解一下工程施工流程，一哥在前面的文章里有介绍，可以看一下”土建施工10步骤”。接下来是敲黑板的重点知识：1 技术管理资料
①开工报告报审（监理开工表格和施工单位的开工报告）
②施工现场质量管理检查记录
资料里自己看下，按里面的内容做就可以了
③（方案）报审表
由总承包单位编制，或对分包单位的方案进行审核，之后报送监理单位，经监理单位审批后返还总包单位存档。
④专项施工方案报审
土方开挖（深度超过5米）、脚手架、模板、塔吊安拆及其他危险性较大的工程
⑤图纸会审记录、设计变更文件
图纸会审由建设单位组织设计、监理和施工单位技术负责人及有关人员参加。设计单位对各专业问题进行交底，施工单位负责将设计交底内容按专业整理、汇总，形成图纸会审记录。
⑥工程洽商记录
由施工单位、建设单位或监理单位其中一方发出，经各方签认后存档。

3、施工记录

①工程定位测量记录
施工测量单位应依据测绘部提供的放线成果、红线桩及场地控制网或建筑物控制网，测定建筑物位置、主控轴线及尺寸、建筑物±0.000绝对高程，并填写工程定位测量记录报监理单位审核。
②基槽验线记录
③楼层平面放线记录
④楼层标高抄测记录
⑤建筑物垂直度、标高测量记录
承包单位在测量放线完毕，应进行自检，合格后填写施工测量放线报验申请表，并附上放线的依据材料及放线成果表，报送项目监理机构。

4、施工物资资料

①工程材料/构配件/设备报审表
工程物资进场后，施工单位要及时检查外观、数量及供货单位提供的质量证明文件等，合格后上报监理单位审批。
②材料、构配件进场检验记录
建筑工程所使用的工程物资均应有出厂质量证明文件（包括产品合格证、出厂检验报告、产品生产许可证和质量保证书等）。复印件必须清晰可辨认，其内容应与原件一致，并应加盖原件存放单位公章、注明原件存放处、有经办人签字和时间。
③材料试验报告
对于需要进场复试的物资，由施工单位及时取样后送至规定的检测单位，检测单位根据相关标准进行试验后填写材料试验报告，并返还施工单位。
至于送检的材料范围请查看一哥的另一篇文章”建筑工程材料见证取样员手册”

5、土建工程施工记录

隐蔽工程施工记录填表说明
1）工程名称、隐检项目、隐检部位及日期必须填写准确。
2）隐检依据、主要材料名称及规格型号应准确，尤其对设计变更、洽商等容易遗漏的资料应填写完全。
3）隐检内容应填写，必须符合各种规程规范的要求。
4）审核意见应明确，将隐检内容是否符合要求表述清楚。
①预检记录
②施工检查记录
③交接检查记录
④地基基础检查记录
⑤混凝土检查记录
⑥构件吊装记录
⑦地下工程防水效果检查记录
⑧防水工程试水检查记录
⑨预应力工程施工记录

6、土建工程施工试验记录

施工试验记录（通用）
（1）应由具备相应资质等级的检测单位出具后随相关资料进入资料流程（后续各种专用试验记录与此相同）。
（2）在完成检验批的过程中，由施工单位试验负责人负责制作施工试验试件，之后送至具备相应检测资质等级的检测单位进行试验。
（3）检测单位根据相关标准对送检的试件进行试验后，出具试验报告并将报告返还施工单位。
①回填土施工试验记录
②钢筋连接施工试验记录
③钢结构工程施工试验记录
④混凝土配合比申请单
⑤混凝土抗压强度试验报告
⑥混凝土试块强度统计、评定记录
⑦预应力工程施工试验记录
⑧砌筑砂浆施工试验记录
⑨装饰装修工程施工试验记录

7、竣工验收

①分部、分项工程验收
按照”检验批→分项→子分部→分部→单位工程”将资料汇总整理

②单位工程项目的竣工验收

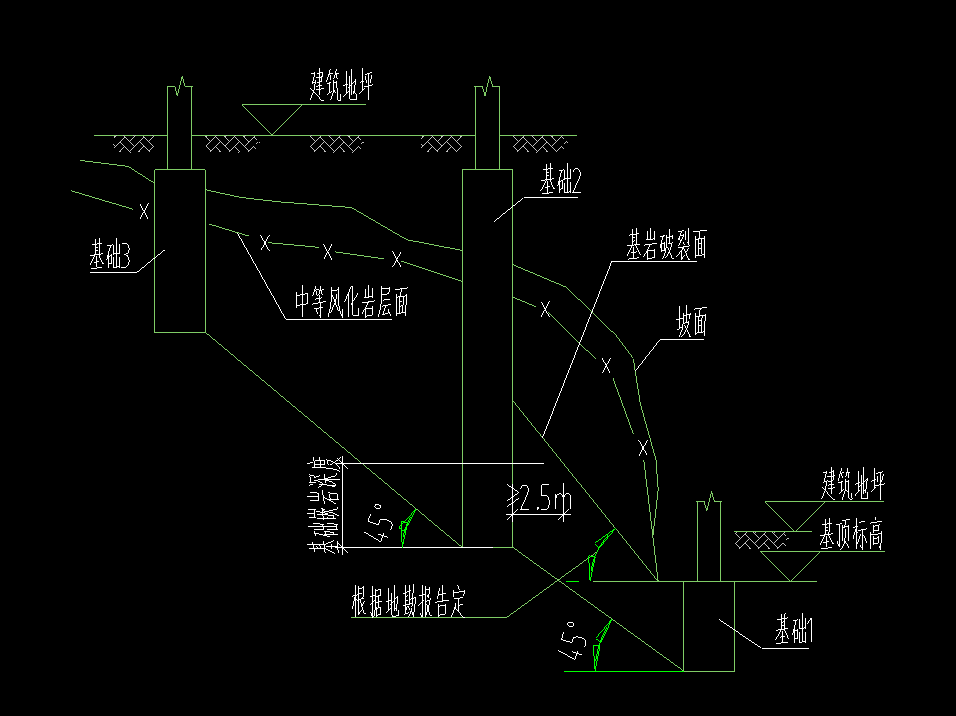

很多时候，我们在图纸中会看到如图所示的构造，这种构造是结构安全方面必须要满足的条件，如果基础与基础之间没有满足此条件，那么结构是不满足安全性的，这个时候就会通过两种方式来解决。

一是相邻的浅处的基础统一加深，二是素混凝土填筑至设计标高来满足条件，这个时候，造价方面成本就会有所增加。那么为什么要满足此条件呢？且往下看

上图的构造，很多人会以为是刚性角，但是如何仔细观察的话，会发现这是桩基，桩基是没有刚性角的，刚性角只发生在无筋扩展基础或者刚性基础中，那么图上的构造准确的称呼应该是什么呢？

众所周知，基础承受上部传来的荷载并将荷载传递给地基持力层，地基持力层就担负起承担并逐渐分散均匀地传给地壳的责任。这个逐渐分散的方式就是‘扩散’，扩散的规律是按照一定的角度往下逐渐扩大范围，这个扩散角度大小与基础材料的弹性模量与持力层的压缩模量有关、与持力层土的内摩擦角有关。这个扩散角度也叫作应力扩散角。

什么是应力扩散角？局部受压时，受压边缘线向下沿着一定角度破坏，这个角度就是应力扩散角。

这是一个很重要的概念，因为这是所有材料的一个共性，它广泛存在于混凝土结构，钢结构，还有土体中，只是材料有异，应力扩散角度不同罢了。

在混凝土的冲切验算中，我们通常认为扩散角是45度，这个45度用的非常多，包括消防车荷载折算上覆土厚度的确定、无梁楼盖柱的冲切、基础变阶处冲切、核心筒与底板交接处冲切等等，45度就是混凝土这种材料的特性；软弱下卧层验算时的应力扩散角，取决于持力层与软弱下卧层弹性模量之比；关于钢结构吊车梁局部受压的应力扩散角，轨道为1:1，吊车梁腹板翼缘交接处1:2.5。

应力扩散角的确定是通过实验得来的，这也恰恰反映了结构设计是一项基于实验的学科，没有精确解，只有安全解。应力扩散角使得结构承载力得到放大，这个概念的诞生，一方面是客观的存在，另一方面是结构工程师希望在经济性和安全性之间找到一个平衡点。

一、橱柜（洁柜）基本介绍

橱柜（洁柜）是指厨房中存放厨具以及做饭操作的平台，由柜体，门板，五金件，台面，电器等五大件组成。其特点是橱柜与操作台以及厨房电器和各种功能部件有机结合在一起，并结合厨房结构、面积、以及家庭成员的需求，通过整体配置、整体设计、整体施工，最后形成交付给业主的产品。

二、成本组成分析

1、柜体的组成

万达酒店施工工艺标准图集2018.01.01-已更新到2022版。

《万达酒店标准图集》是酒店建设、酒店设计院及知名地产酒店管理公司根据已开业的100多家酒店建造经验、各部室共同研究讨论形成的技术标准，由酒店设计院绘制而成。设计及工艺标准图集分为两大版块，《设计标准图集》是对功能性要求比较强的空间做出了示范类图纸，让设计师把更多的工作重心放在重要空间设计上；《工艺标准图集》是对所有基层及安全类图纸进行的总结，对施工做出了指导性标准化工艺做法，规范出图深度及质量。此次标准图集的发布更规范了酒店设计院工作流程，让员工更专注于专业，大大提高设计院的工作效率。

如果导入Revit的图纸里面有填充，在建模的时候会对Revit三维图元有遮挡，无法选中遮挡的图元，有两种方法处理。

第一种方法：用Tab键选择被遮挡图元。

第二种方法：锁定图纸，并激活不选择链接图元。

可以在CAD里先把填充给处理掉，这样既可以减小图纸体积大小，又不会造成遮挡。

 给排水工程一般指给排水科学与工程。给排水科学与工程是工科学科中的一种，简称给排水。给排水科学与工程一般指的是城市用水供给系统、排水系统（市政给排水和建筑给排水)，简称给排水。

给水排水工程研究的是水的一个社会循环的问题。”给水”：一所现代化的自来水厂，每天从江河湖泊中抽取自然水后，利用一系列物理和化学手段将水净化为符合生产、生活用水标准的自来水，然后通过四通八达的城市水网，将自来水输送到千家万户。”排水”：一所先进的污水处理厂，把我们生产、生活使用过的污水、废水集中处理，然后干干净净的被排放到江河湖泊中去。这个取水、处理、输送、再处理、然后排放的过程就是给水排水工程要研究的主要内容。’专业分类

给水工程。给水工程为居民和厂、矿、运输企业供应生活、生产用水的工程

以及消防用水、道路绿化用水等。由给水水源、取水构筑物、原水管道、给水处理厂和给水管网组成，具有取集和输送原水、改善水质的作用。① 给水水源有地表水、地下水和再用水。②取水构筑物有地表水取水构筑物和地下水取水。

排水工程。排水工程排除人类生活污水和生产中的各种废水、多余的地面水的工程。由排水管系（或沟道）、废水处理厂和最终处理设施组成。通常还包括抽升设施（如排水泵站） 。① 排水管系是指收集和输送废水（污水）的管网，有合流管系和分流管系。②废水处理厂包括沉淀池、沉沙池、曝气池、生物滤池、澄清池等设施及泵站、化验室、污泥脱水机房、修理工厂等建筑，废水处理的一般目标是去除悬浮物和改善耗氧性，有时还进行消毒和进一步处理。③最终处理设施。视不同的排水对象设有水泵或其他提水机械，将经过处理厂处理满足规定的排放要求的废水，排入水体或排放在土地上。

消防工程。消防工程包括城市和建筑的消防系统工程。内容有消火栓系统，自动喷水灭火系统，水喷雾系统,水幕灭火系统，消防水炮系统，雨淋系统。

建筑给排水施工图的主要内容

建筑给排水施工图一般由图纸目录、主要设备材料表、设计说明、图例、平面图、系统图（轴测图）、施工详图等组成。室外小区给排水工程，根据工程内容还应包括管道断面图、给排水节点图等。

给排水科学与工程专业是小而精的一个专业，各工业企业中正在急需这样的专业人才。

 前言

改革开放以来，中国在建设上取得了非常辉煌的成就。但与此同时，也有很多值得我们深思的桥梁事故教训。筑龙路桥特开【金奕专栏】，充分结合施工现场情况，从设计到现场安全管理等多个方面对桥梁经典事故案例进行图文分析，希望能对大家有所启发。

回复【】内关键词查看专栏往期内容：

【桥梁事故1】

桥梁施工典型事故案例分析（模架荷载篇）

【桥梁事故2】

桥梁施工典型事故案例分析（拆除篇）

【桥梁事故3】

桥梁施工典型事故案例分析（机械篇）

【桥梁事故4】

桥梁施工典型事故案例分析（管理篇）

【桥梁事故5】

桥梁使用阶段典型事故案例分析（上篇）

本篇为桥梁工程使用阶段发生的典型事故案例分析（下篇）：

四川綦江彩虹桥事故：

本桥为下承式钢管拱桥，当时桥上一共有40来人，其中包括13位武警战士。早上武警出操，桥梁突然坍塌，现场河水很深很急，。经调查，桥梁钢管拱里面没有灌满混凝土，是一个空心钢管拱桥，这里有很多原因。

第一是过载的原因。因为上面放了很多花篮，为了剪彩。

第二就是共振，多少有一点诱因。事故发生往往不是单一因素造成的，都是各种因素叠加。

第三是焊接质量。现场空心钢管的焊接质量非常差。

第四就是空心钢管里面没有加型钢或浇筑混凝土。

第五是桥在验收时候没有做过荷载试验。

第六是锚索有问题。

第七是疲劳破坏。

这几个因素叠加，最后造成死亡40多人。当时造成很大影响，后来主管副县长被判刑，设计的总工程师从美国回来被逮捕，最后在监狱里过世。

桥梁垮塌之后又重新招标，没有人敢投标了，由铁道部大桥局来投标，这是铁道部大桥局修的最小的一个桥，选了一个最安全的桥的结构形式。

2004年修的桥，悬浇法修建，事故发生在早上7点，天还很黑，中间那段掉下来了。辽河入海口深度大概是20米，当时交通部紧急封锁了交通，担心有车辆坠桥。因为线路是竖曲线，驶来时是看不见前面的危险的，最后虽然有人坠桥，但很幸运，没有人员死亡。

事故原因：这是一个后浇段，后浇段的锚索是由于几年前桥上运发电机超载，导致把几束钢绞线给拉断了，应该是16束，剩了8束，已经拉断的钢绞线就锈蚀了。

经专家鉴定，这个桥不属于施工问题，属于维修不到位造成的问题。后来这个桥全部拆掉，又在原址重新修了一座。

经验教训：应该严格按照设计图纸施工，要有验收资料。

桥梁预应力体系中存在的更为严重的问题：

一是钢绞线数量不够，用短节代替，端部虚接。

二是张拉机油表损坏，张拉力读数不准确，胡乱操作。

三是锚头的硬度不够，锚头失效。

四是钢绞线腐蚀，预应力失效，这个量比较小。

所以做桥梁的技术人员，每根钢绞线都要亲自看，亲自签字。对预应力体系一定要认真，设计人员要把预应力给足，施工单位照图施工。对于参与桥梁的工程师，只要桥梁没有拆除，就免除不了责任，所以一定要重视细节。

近几年发生的事故，桥梁为悬索桥，与1940年美国塔可马(Tacoma)悬索桥事故非常相似，塔可马大桥由于刚度不够，在19米每秒的风速情况下，造成摇摆，导致坍塌。

问题：结构梁配筋图中，集中标注的Lg是什么意思？

解决办法：详平法16G101-1 27页有说明，表示充分利用钢筋抗拉强度时，在梁代号后加”g”

其节点构造也有所变化：充分利用钢筋的抗拉强度时其梁端部负筋长度为1/3

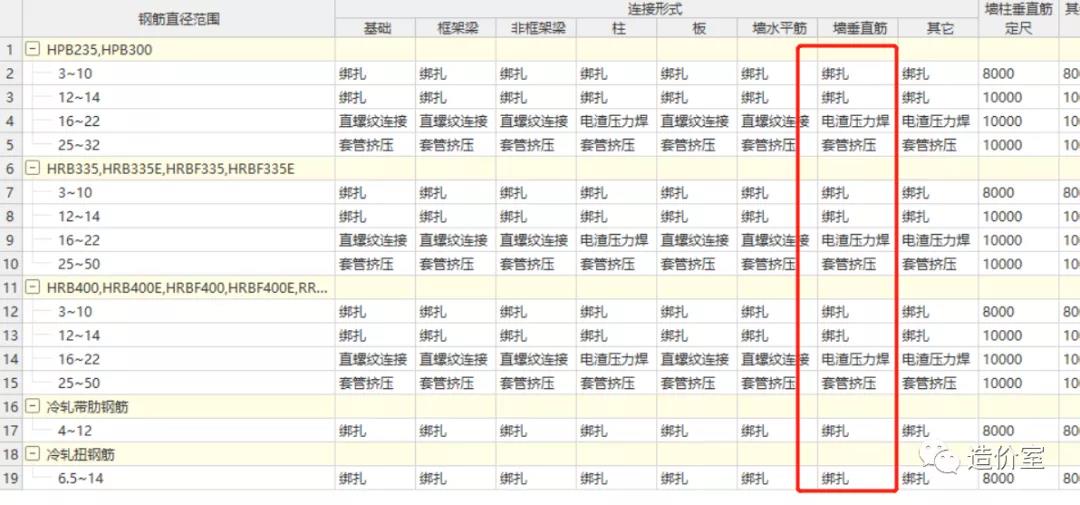

这里需要注意的是，如果图纸中有次梁表示为Lg的话，广联达计算设置默认是Ln/5，需要把计算设置改成Ln/3

是一款常用的绘图软件，我们在使用CAD进行图纸绘制时，常常需要对图形增加一些标注，今天小编要给大家分享的是CAD中如何绘制出旋转箭头，掌握旋转箭头的画法可以帮助我们更好的做图纸中的引导标注，有需要的小伙伴可以参考以下的操作方法。

1.首先，打开CAD软件，进入绘图区域。然后按下键盘的【F8】按钮关闭正交模式。

2.在命令行中输入【PL】执行多段线命令，回车确认；根据提示指定多段线的起点，然后输入【A】，回车确认，在绘图区域画出一条圆弧，如下图所示。

3.接下来绘制旋转箭头，输入命令【W】，然后根据需要输入起点宽度和指定端点宽度，设置完成后即可绘制出旋转箭头，调整一下旋转箭头的弧度，效果如下图所示。

以上就是CAD中绘制旋转箭头的操作方法，希望能帮助到大家，感谢您的阅读！

 一、钢筋安装施工准备

现场开始绑扎钢筋前，首先应将垫层上、模板内的垃圾等清理干净。绑扎时在模板上先划出钢筋位置线：底板钢筋应在垫层上划线；墙板钢筋在模板上划线；柱子箍筋在两根对角线上划点，梁的箍筋应在架立筋上划点。

模板工作面经清理完成后再整体交付钢筋班

二、钢筋锚固要求

受拉钢筋的最小锚固长度La及抗震锚固长度LaE应符合16G101-1要求：

三、柱钢筋安装

（一）柱钢筋绑扎

1、在楼板混凝土上弹出柱子定位控制线，对柱子位置进行检查，如有主筋偏位超出规范范围应及时上报，并由技术负责人做出处理方案后，根据处理方案进行施工，现场不得自行处理。

2、套柱箍筋：按图纸要求间距，好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后焊接柱子钢筋，箍筋的接头（弯钩叠合处）应交错布置在四角纵向钢筋上。

3、画箍筋间距点 ：在焊好的柱子竖向钢筋上，按图纸要求用粉笔划箍筋间距点。

4、柱箍筋绑扎:按已划好的箍筋位置线，将已套好的箍筋往上移动，由上往下绑扎，宜采用缠扣绑扎。箍筋与主筋要垂直，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花交错绑扎。箍筋的弯钩叠合处应沿柱子竖筋交错 布置，并绑扎牢固。柱子上下两端箍筋应加密，加密区长度及加密区内箍筋间距应符合设计图纸要求。设计要求箍筋设拉筋时，拉筋应钩住箍筋。

5、安装柱垫块：柱子采用塑料垫块，其纵横间距不得超过800mm且横向间距不得少于2个。

（二）纵向筋接长正确做法

（三）柱筋偏位处理节点

 结构柱钢筋内偏位处理节点        结构柱钢筋柱外偏位处理节点

注:若地下室柱钢筋在柱外偏位时,可以不弯柱筋，将柱尺寸适当加大将柱筋包入砼内。

（四）变截面柱构造要求

（五）柱箍筋加密构造要求

（六）柱箍筋加密区范围

（七）核心箍筋要求法

（八）钢筋保护层垫块设置要求

柱四周对称设置

（九）柱纵向钢筋焊接连接要求

（十）定位箍设置要求

起始箍筋离地50mm左右，柱纵向筋与梁筋牢固绑扎

（十一）柱子起始箍筋

四、墙钢筋安装

1、在楼板混凝土上弹出墙身及窗洞口位置线，再次校正预埋插筋，如有位移时，同柱主筋处理。

2、墙身分布筋的安放顺序：应先绑竖筋向定距卡，把墙身所需的竖向分布筋立放在墙柱边与墙柱稍微固定。再绑横筋向定距卡，然后自上而下将横向分布筋固定于墙上。最后固定纵向分布筋。

3、墙筋为双向受力钢筋，所有钢筋交叉点应逐点绑扎，其搭接程度及位置要符合设计图纸及施工规范的要求。为保证墙体钢筋在混凝土浇筑时不产生移位，每层拟在楼板顶设置一道用A8钢筋焊制的墙筋定位架，用于墙体两层钢筋间相对位置的定位及单根钢筋的定位。

4、为保证门窗洞口标高位置正确，在洞口竖筋上划出标高线。门窗洞口要按设计要求绑扎连梁钢筋，锚入墙内长度要符合设计要求。另外，配合其他工种安装预埋管件、预留洞口等，其位置、标高均应符合设计要求。

5、墙筋垫块采用塑料垫块，呈梅花形布置，纵横间距不超过800* 800mm 。

（一）剪力墙构造做法

（二）板在墙、柱端部支座锚固构造

（三）剪力墙标准做法

（四）墙、板预留洞口加强钢筋构造

五、梁钢筋安装

1、梁钢筋的绑扎应遵循先框架梁后非框架梁，先主梁后次梁，先绑扎低跨梁，后绑扎高跨梁。

2、先自下而上穿好梁钢筋并在梁主筋上画出箍筋间距，套梁箍筋，再将箍筋按已画好的间距逐个分开。

3、绑梁上部纵向筋的箍筋，用套扣法绑扎。箍筋在叠合处的弯钩，在梁中应交错绑扎。梁端第一个箍筋应设置在距离柱节点边缘50mm处。梁端与柱交接处箍筋应加密，其间距与加密区长度均要符合设计要求。

4、节点处钢筋穿插十分稠密时，应特别注意梁顶面主筋间的净距要有30mm，以主筋间的最小净距要求。

5、主筋为双层时，可用水泥预制条垫在两层钢筋之间，水泥预制条排距应≥ 1.5m且不少于2根。

6、 安装垫块：在主、次梁箍筋与主筋的交叉点处下垫大理石垫块 ，垫块的间距不应超过800mm，梁侧边采用塑料垫块，纵横间距不超过1000mm 。

7、梁钢筋绑扎时应防止水电管线将钢筋抬起或压下，且梁钢筋未验收合格前应防止防雷接地将其端部或主、次梁相交处焊牢。

（一）梁箍筋安装前划线定位

（二）梁筋标准安装

（三）主次梁交接处核心箍设置

（四）梁纵向钢筋接长位置构造要求

梁上部纵筋接长需在跨中Ln/3范围内，梁下部纵筋接长须在墙、柱支座处Ln/3范围内。

（五）梁纵向钢筋构造要求

（六）屋面梁节点标准做法

（七）梁钢筋标准安装

（八）梁纵向钢筋接长错误做法

同一截面处接长面积大于50%

（九）梁筋绑扎（不合格）

（十）梁底筋标准绑扎（合格）

梁底板角筋全数绑扎，中间纵筋跳扎，拉钩设置到位

（十一）梁筋间距要求

梁上部纵筋净距：≥30mm,且≥1.5d;

梁下部纵筋净距：≥25mm,且≥1.0d。

六、板钢筋安装

1、清理模板上面的杂物，用粉笔在模板上划好主筋，分布筋间距。按划好的间距，摆放受力主筋、后放分布筋。预埋件、电线管、预留孔等及时配合安装。在现浇板中有板带梁时，应先绑板带梁钢筋，再摆放板钢筋。绑扎板底筋时应检查两端是否伸到梁中，绑扎板筋时一般用顺扣或八字扣，除外围两根筋的相交点应全部绑扎外，其余各点可交错绑扎。负弯矩钢筋每个相交点均要绑扎。

2、板面筋成品马凳 ，马凳间距不大于1000mm*1000mm。方能组织钢筋隐蔽验收。

3、板下层筋垫块纵横间距不超过800mm* 800mm ，呈梅花形布置。

4、板钢筋绑扎时应防止水电管线将钢筋抬起或压下 。

5、板的钢筋网绑扎完成后应注意板上部的负筋，要防止被踩下；特别是雨篷、挑檐、阳台等悬臂板，要严格控制负筋位置，以免拆模后断裂。

（一）板筋安装前放样

（二）楼板纵向受拉要求

所有接长接头相互错开，采用焊接的接头时，从任一接头中心至长度为钢筋直径的35且不小于500mm的区段范围内，有接头的受力钢筋截面面积占受力钢筋总截面面积百分比如下：

（三）板下部筋在梁支座正确搭接

深入梁内长度≥1/2梁宽且≥5d

（四）板上部筋在跨中搭接

楼板的下部钢筋在梁支座内搭接，板的上部钢筋在板中搭接。搭接接头保证两点绑扎。

（五）楼板筋长短跨设置位置

双向板的下部钢筋：短跨钢筋置于下排，长跨钢筋置于上排，双下板的上部钢筋：短跨置于上排，长跨置于下排。

（六）板筋马凳标准设置要求

板筋马凳标准设置实例

（七）板筋绑扎标准要求

梁两侧第一、二排板筋要求满扎，其余部位梅花型跳扎

七、工程项目常见的问题

板筋两边分布不均匀

墙竖向筋锚固长度不足

柱锚固被切断

基础不足

筏板钢筋挂钩间距过大

电渣压力焊含肉不饱满

主次梁交接处加密区箍筋缺失

墙水平筋未锚入柱内

八、验收表格

1、每一分项工程必须验收

2、钢筋分项工程验收记录表

在Revit安装完之后，对于有些问题还是经常出现的，比如在实际施工过程中，在拿到图纸的时候，会发现图纸中包含很多不必要的图元，很多情况下都是回到CAD中进行修改，那么今天讲一下，怎么在Revit中进行修改？

1、打开模型，导入暖通CAD图纸，如图所示。

2、单击属性菜单列表中可见性/图形替换右边“编辑”按钮，如图所示。

3、在弹出的对话框中单击上面“导入的类别”按钮，如图所示。

4、然后单击“对象样式”命令，如图所示。

5、在弹出的对话框中，选中任意CAD图纸，单击左边“+”按钮，如图所示。

6、在弹出的下拉菜单中找到“M-消防-排烟管”图层，如图所示。

7、在单击“M-消防-排烟管”该图层，则右下角“删除”命令不是成灰选状态后，单击右下角“删除”命令，如图所示。

8、在弹出“删除子类别”对话框中，单击“是”按钮，如图所示。

9、然后每个对话框都单击“确定”按钮后，风管颜色变成灰色，如图所示。

意义：通过学习上述文章，可以了解到在绘图过程中，如遇到图纸杂乱无章，可以直接通过在Revit删除子类别的方式，对他进行修改，省去在CAD中修改这一步骤，方便快捷。

引导关注利用各种技巧，快速、准确地工程量是工程从业者面临的一个重要问题。工程量图形算量的出现对减轻者工作强度起到了重要作用，但鉴于算量软件还不普及的情况下，手工算量的技巧还有深入研究的必要，下面谈谈在工程实践中积累的一些手工算量的经验和技巧，以供相关人员参考。

一、利用各种基数计算工程量

在工程量计算中有一些反复使用的基数。对于这些基数，我们应在计算各分部分项工程量以前先计算出来，供在后面计算时直接利用，而不必每次都计算，以节约时间，提高计算的速度和准确性。这些基数主要为“三线一面”，即“外墙外边线”、“外墙中心线”、“内墙净长线”和“面积”。对于“三线”的长度，如遇墙厚不一或各层平面布局不同时，应按墙厚、层分别统计。另外“室内净面积”“首层建筑面积”和“内墙面净长线”也是经常利用的基数。

1、建筑面积（S建筑面积）和首层建筑面积（S首层建筑面积）。

建筑面积本身也是一些分部分项的计算指标，如脚手架项目、垂直运输项目等，在一般情况下，它们的工程量都为S建筑面积。S首层建筑面积可以作为平整场地、地面垫层、找平层、面层、防水层等项目工程量的基数，如北京市建筑工程预算定额中，曾经把平整场地的工程量按S=1.4S首层建筑面积计算。

2、室内净面积（S室内净面积）。

室内净面积可以作为室内回填土方、地面找平层、垫层、面层和天棚抹灰等的基数。利用这个基数有两点要注意：一是，如果地面是做块料面层时，地面面层的工程量S应在S室内净面积的基础上，加口处的块料面积；二是，天棚若为斜天棚，则应在室内净面积的基础上乘坡度系数。

3、外墙外边线的长（L外墙外边线）。

外墙外边线是计算散水、外墙面（裙）装饰、外脚手架等项目的基数。

（1）散水的计算。按国家预算定额规定的工程量计算规则，散水是按实际面积计算，如果建筑物的外形是一种非四边形的多边线，而我们仍按逐块累加的方法计算的话，则很难计算。在实际工程中，我们可以这样计算，如散水宽度为B，则散水面积工程量S散水=L外墙外边线×B+4B2，这个公式不但适用于矩形的建筑外形，还适用于非矩形的建筑外形。

（2）外墙面（裙）装饰面积计算。如建筑物外墙面（裙）高度为H，则外墙面（裙）装饰面积S=L外墙外边线×H。

（3）外脚手架的工程量计算。外脚手架的工程量S=L外墙外边线×H，H为檐高。

4、外墙中心线（L外墙中心线）。

外墙中心线是外墙基础沟槽土方、外墙基础体积、外墙基础防潮层等项目工程量的计算基数。

（1）外墙基础沟槽土方，V=L外墙中心线×S沟槽横断面积。

（2）外墙基础体积，V=L外墙中心线×S沟槽横断面积。

（3）外墙体积，V=L外墙中心线×H×δ，H为墙高，δ为墙厚。

（4）外墙基础防潮层面积，S=L外墙中心线×δ，δ为外墙基础厚。

5、内墙净长线（L内墙净长线）。

内墙净长线的作用主要表现在计算内墙体积上，内墙体积V=L外墙中心线×H×δ，H为墙高，δ为墙厚。值得注意的是，我们不能像利用外墙中心线一样，把内墙净长线用在计算内墙沟槽土方体积和内墙基础体积上，原因是内墙净长线不等于内墙基础净长线，前者在数值上较后者大。

6、内墙面净长线（L内墙面净长线）。

内墙面净长线不同于内墙净长线，外墙的内面也称为内墙面。用内墙面净长线来计算踢脚线和内墙面抹灰工程量很方便。

（1）踢脚线L的计算。

根据国家定额规定，踢脚线的工程量为室内净空周长，即房间内墙面的长度，即L=L内墙面净长线。不过，防腐耐酸章节的踢脚线，则不能按此方法计算。

（2）内墙面抹灰面积S。

如前所述，内墙面不同于内墙墙面，如果仅仅用内墙净长线计算，则会出现工程量漏算的情况。利用内墙面净长线计算内墙面抹灰，则S=L内墙面净长线×H，H为内墙面净高。

当然，我们在计算时，亦可几种基数交叉和配合使用。如我们计算出内墙面净长线，则可根据矩形面积计算公式，算出室内净面积S室内净面积，利用外墙外边线计算出首层建筑面积等。

二、合理安排计算顺序

合理安排工程量计算顺序是快速准确计算工程量的关键之一。计算工程量时，有些项目是相互联系的，如果计算顺序安排不当，就会使有些数据重复计算，增大计算工程量、降低计算速度。安排工程量计算顺序的原则是尽量少翻阅图纸、资料，以求快速、方便。对于一般工程，分部工程量计算顺序应为先地下后地上，先主体后装饰，先内部后外部。在计算建筑和装饰部分时也要对计算顺序进行合理安排。

1、计算建筑部分的顺序。

计算建筑部分时，应按基础工程、土石方工程、混凝土工程、木门窗工程、砌筑工程这样一个顺序，而不能按定额的章节顺序来计算，否则会对某些项目反复计算，从而浪费大量的时间。

例如，我们先算出了混凝土工程中的梁、柱的体积和门窗面积，那么，在计算砌筑工程需要扣除墙体内混凝土构件体积和门窗部分在墙体内所占体积时，可以利用前面计算的梁、柱的体积和门窗部分所占的体积。利用这些数字时，要注意这样两个问题，一是要看梁、柱等混凝土构件是否在所计算的墙体内，如在墙体内，则扣除，否则，不扣除；二是当梁、柱宽不同于墙厚时，即梁、柱不完全在墙体内时，只能部分扣除，而不能扣除整个混凝土构件的体积。同样，在计算回填土方和土方运输时，砖基础的体积也可以为后面的计算所利用。

当然，在计算各分部的各项目工程量时，也有一定的顺序技巧。如计算混凝土工程部分时，一般应采用由下向上，先混凝土、模板后钢筋，分层计算按层统计，最后汇总的顺序。砌筑工程可从整体上分层计算，每层的量可采取“整算零扣”的方法。

2、计算装饰部分时，要先地面、天棚，后墙面。

先算地面工程量的好处是可以利用地面的面积，计算出平面天棚和斜天棚的面积。计算墙面扣除门窗及洞口面积时，可利用先前算出的面积。当以房间为单元计算抹灰工程量时，有一点值得注意的是，同一门窗要扣两次面积。

3、计算预制混凝土构件时，要按预制构件的施工顺序计算。

根据工程量计算规则，预制混凝土构件的制作、运输、安装都要计算损耗量。因此，我们在计算预制混凝土构件时，首先根据施工图计算预算量，再依次根据定额规定的损耗率计算制作工程量、运输工程量、安装工程量，最后计算预制构件灌缝工程量。利用这个顺序计算，除了计算的快速和准确外，还能保证预制构件计算项目的科学性，不会漏项。

三、利用“两表”计算

“两表”指的是：预制混凝土构件表、门窗表。

1、预制混凝土构件表。

该表主要用于统计和计算预制混凝土构件混凝土工程量以及钢筋、模板用量。计算时应按结构施工图顺序每图单独列表，以防漏算。在计算结构工程量时，宜一次算出并填入相应表内，并注意标出对应位置，以便在计算相应墙体工程量时扣除。其中，相同型号的预制构件只计算一次，另统计出该构件的各层数量和总数。（预制混凝土构件表表式略）

2、门窗表。

该表应在计算主体工程前先行完成。根据设计图特点，列表统计各种门窗的数量、单个面积、总面积、型号、材质、作法，以供列项用，并分别列出各层以及不同墙厚位置的数量与面积，供计算内外墙砌筑工程量和抹灰工程量。

四、利用预算手册和标准计算

为了提高计算速度，各地都编有预算手册，利用预算手册可使一些烦琐、零星的计算变成查表计算，从而简化计算过程，以节约时间。

例如：

在计算砖基础工程量时，某一砖基础高1.2m，基础墙宽度为240mm，长10m，大放脚为等高六层，如果直接计算则很麻烦，特别是大放脚部分。计算时我们利用公式“基础断面积=基础墙宽度×基础高度+大放脚增加断面积”得到：S=1.2×0.24+42×0.0625×0.126=0.619（㎡）如果我们利用预算手册中“等高、不等高砖基础大放脚折加高度和大放脚增加断面积表”，查到折加高度和增加面积分别为1.378m和0.3308㎡，则：S=0.24×（1.2+1.378）=0.619（㎡）或S=1.2×0.24+0.3308=0.619（㎡）

从以上计算可以看出，利用预算手册可以使有些本来很复杂的计算变得简便。对于采用的人孔板、洗涤池、小便池、晒衣架等，这些部分经常碰到，每个部分需计算的项目很多，计算时又很烦琐，因此，我们平时可以把相应的单位工程量计算出来，写在图集上，需要用时直接使用。

建筑工程预算的工程量计算是一项复杂、烦琐的工作，要做好这项工作，不仅要认真、细致，更要懂得如何利用各种技巧去简化计算，以减少劳动强度，节约时间和保证计算的准确性。

    一、命令概述

    明细表是将项目中的图元属性，以表格的形式统计以展现出来.明细表可以列出要编制明细表的图元类型的每个实例，或根据明细表的成组标准将多个实例压缩到一行中。

    二、类型区别

    1、位置：“视图”选项卡→“创建”面板→“明细表”命令

    2、明细表的分类：“明细表/数量”、“图形柱明细表”、“材质提取”、“图纸列表”、“注释块”、“视图列表”。

    3、几种明细表的功能

    3.1：明细表/数量：可以用来统计门窗、墙、幕墙嵌板等的数量。

    “明细表/数量”主要用于创建关键字明细表或建筑构件的明细表。

    3.2：图形柱明细表：可以统计出柱子所在的位置及高度

    为柱子创建明细表；主要是便于柱子的查看和修改，创建柱明细表前必须有轴网，以便对柱子进行定位。

    3.3：材质提取：可以提取所选构件类型的材质

    “材质提取”用于创建所有Revit族类别的子构件或材质的列表。

    3.4：图纸列表：可以统计在Revit项目中所创建的图纸及信息

    图纸列表是将项目中所创建的图纸以列表的方式展现出来，方便寻找查阅。

    3.5：注释块：可以统计“注释”选项卡下，“符号”面板中的命令的标注

    “注释块”可以把项目中用注释选项卡下符号面板的标记统计出来

    3.6：视图列表：可以统计项目中项目浏览器下的所有视图、

    “视图列表”可以把项目中的所有视图，根据所给的字段统计出来,方便之后的查阅更改。

    以上我们所创建的所有明细表，都可以在项目浏览器下找到

 工法特点

1、自动排水，无需专人看管，节省人工成本。

2、排水效果显著，确保后序工序的正常施工，保障工期。

3、施工条件及工艺简单，易于操作，垫层、防水层能够一次性施工完成，确保防水的施工质量。

4、利用现有设施和条件，基本不需增加额外成本。

5、避免了以往取泵难的问题，降低施工风险。

适用范围

本工法适用于地下水位不高，无需采取降水措施，但在集水坑范围内有少量地表水渗出，影响垫层及防水施工，必须采取排水措施的集水坑排水施工。

工艺流程及操作要点

1、根据图纸计算所需PPR管、喷射泵及其它辅材的数量，提前采购好以便于现场施工。

2、在集水坑挖好后，在集水坑的底部单独开挖一个500见方或直径的小排水坑，排水坑四周用砖围护好，并在内侧增加一层密目网。砖与砖之间留设20mm左右的缝隙。

3、根据水量大小情况在排水坑内埋设一至二根直径32的PPR管，离坑底100mm，端头打孔，外侧采用细目钢丝网包裹，以防泥浆堵塞。现场将PPR管按集水坑造型尺寸成型后预先埋设在垫层下方的土层中，一直伸至基础导墙外侧作为出水口。找建筑项目

4、出水口连接一喷射式电泵，型号为JET1100A型，220V，1.1KW，最高吸程为9m。喷射式电泵采用钢筋架子将其垫高，以免被损坏。这样整套自动排水系统就设置在基底垫层以下，对后序工序都不会产生影响。

5、考虑到在施工防水层时，集水坑斜坡范围内可能有渗水，影响到斜坡防水层质量（除对防水层加强外），在垫层施工前，在排水坑上部盖上一块木板，并在中间部位预留一根32PPR管，上口比垫层面低20mm，坑底浇筑垫层时往此处找坡，斜坡防水层做完后如有水从防水层下渗出，可通过此口留入排水坑，见详图。

6、整套排水装置安装完成后，逐一检查预埋管的标高和位置是否符合要求，如有偏差立即调整好。

7、按上述方法依次施工完成集水坑排水设备的安装。

排水管道安装效果图

垫层浇筑完成后效果图

防水施工完成后效果图

8、集水坑排水设备安装完成后，相关人员进行检查验收，验收合格后即可进行下一道工序施工。

防水保护层施工完成后效果图

质量控制措施

1、切割管材，必须使端面垂直于管轴线。管材切割一般使用管子剪或管道切割机，必要时可使用锋利的钢锯，但切割后管材断面应去除毛边和毛刺。

2、管道连接工必须经过培训并合格后方或上岗。

3、管材与管件连接端面必须清洁、干燥、无油污。

4、应保持电熔管件与管材的熔合部位不受潮；

5、电熔连接机具与电熔管件的导线连接应正确。连接前，应检查通电加热的电压，加热时间应符合电熔连接机具与电熔管件生产厂家的有关规定；

6、在熔合及冷却过程中，不得移动、转动电熔管件和熔合的管道，不得在连接件上施加任何压力；

7、要注意管材插入管件的长度要适宜，连接后的管道接头处应形成均匀的凸缘，如果不均匀，甚至一边有空隙，就表示熔接不理想，难以保证其接头不漏水，此时应及时重新连接。

一、悬挑脚手架施工事故原因分析

（一）事故原因分析

1、连墙件不足；

2、连墙件拆除；

3、材料破损、损坏；

4、基础不合格;

5、搭建错误；

6、斜撑不足；

7、斜撑错误；

8、脚手架知识缺乏；

9、缺少协调；

10、违反常规；

11、没有遵守指令；

12、没有执行图纸、信息；

13、没有进行常规检查。

（二）事故易发部位分析（占比）

1、外电线路0. 99%；

2、临时设施 1.19%；

3、外用电梯 1.98%；

4、现场临时用电线路2.47%；

5、土石方工程3. 16%；

6、涵板结构3. 75%；

7、施工机具3.85%；

8、井字架与龙门架6.72%；

9、基坑6.72%；

10、模板6.82%；

11、塔吊11.86%；

12、脚手架11.86%；

13、洞口和临边15.51%；

14、其他23.12%；

二、安全监理工作要点

多层悬挑架，将全高的脚手架分成若干段，每段搭设高度不超过20m，利用悬挑梁或悬挑架作脚手架基础分段悬挑分段搭设脚手架。

（一）施工方案及相关资料的整理、审核

1、悬挑脚手架在搭设之前，应制定搭设方案并绘制施工图指导施工。对于多层悬挑的脚手架，必须经设计计算确定。其内容包括：悬挑梁或悬挑架的选材及搭设方法，悬挑梁的强度、刚度、抗倾覆验算，与建筑结构连接做法及要求，上部脚手架立杆与悬挑梁的连接等。悬挑架的节点立杆与底座应采用焊接或螺栓连接，不得采用扣件连接作法。其计算书及施工方案应经上级技术部门及施工企业总工审核。超过一定规模的【依据】《危险性较大的分部分项工程安全管理办法》（住房城乡建设部令第37号）文，要求施工单位组织专家论证后报监理埋审批。

2、施工方案应对立杆的稳定措施、悬挑梁与建筑结构的连接等关键部位，绘制大样详图指导施工。

3、拟投人使用的脚手架材料、构配件的质量有效证明资料及进场复试报告等。

4、 安全施工技术交底记录。

5、上岗作业人员(架了工)的有效上岗证件。

6、脚手架的安全检查与维护记录。

7、脚手架合格验收记录。

8、脚手架的拆除记录。

（二）施工过程中监理巡视检查要点

监理工程师在平时巡检时，要求操作工人必须正确使用安全防护用具，依据审批完成的专项施工方案进行施工搭设，发现问题必须及时制止，并及时下发监理工程师通知单，要求限时整改，情节严重的下发工程暂停令。

1、悬挑梁及架体稳定

1)单层悬挑的脚手架的稳定关键在斜挑立杆的稳定与否，施工中往往将斜立杆连接在支模的立柱上，这种作法不允许。必须采取措施与建筑结构连接，确保荷载传给建筑结构承担。

2)多层悬挑可采用悬挑钢梁。悬桃钢梁尾端固定在钢筋混凝土楼板上。另一端悬挑出楼板。

3)立杆的底部必须支托在牢靠的地方，并有固定措施确保立杆底部不发生位移。

4)多层悬挑每段搭设的脚手架，应该按照一般落地脚手架搭设规定， 垂直不大于二步，水平不大于三跨与建筑结构拉接，以保证架体的稳定。

5)悬挑钢梁悬挑长度应设计确定，锚固段长度应按设计确定，锚固段长度不应小于悬挑段长度的1.25倍。型钢悬挑固定端应采用2个(对)及以上U形钢筋拉环或锚固螺栓与建筑结构梁板固定，U形钢筋拉环或锚固螺栓应预埋至混凝土梁板底层钢筋位置，并应与混凝土梁、板底层钢筋焊接或绑扎牢固，其锚固长度应符合现行国家标准《混凝土结构设计规范》GB50010中钢筋锚固规定。锚固型钢的主件结构混凝土强度不得低于C20。悬挑间距应按悬挑架体立杆纵距设置一根，每一纵距设置一根。

6)锚固位置设置在楼板上时，楼板的厚度不宜小于120mm，如果楼板厚度小于120mm应采取加固措施。

悬挑钢梁穿墙构造

2、脚手板

1)必须按照脚手架的宽度满铺脚手板，板与板之间紧靠，并应用安全网双层兜底。施工层以下每除10m应用安全网封闭。脚手板平接或搭接应符合要求，板面应平稳，板与小横杆放置牢靠。

2)脚手板的材质及规格应符合规范要求。

3)不允许出现探头板。

3、荷载

1)悬挑脚手架施工荷载应进行计算，并符合设计和规范要求，按施工方案规定，施工中不准超载使用。

2)在悬挑架上不允许堆放设备料，严禁利用脚手架穿滑车做垂直运输或固定混凝土泵管。

3)钢丝绳、钢拉杆不参与悬挑钢梁的受力计算。

4、监理工程师应督促现场交底并按下列阶段进行架体的检查和验收

1)脚手架搭设之前，施工单位技术负责人必须组织作业人员进行交底；搭设后现场监理工程师组织有关人员按照施工方案与规范要求进行检查验收，确认符合要求方可投入使用。

2)交底、检查验收工作必须严肃认真进行，要对检查情况、整改结果填写记录内容，并有签字。

3)悬挑钢梁完工后及脚手架搭设前应进行验收。

①.悬挑钢梁完工后及脚手架搭设前应进行验收。

②.作业层上施加荷载前。

③.每搭设完6～8m高度后。

④.达到设计高度后。

⑤.遇有六级大风与大雨后或寒冷地区开冻后。

⑥.停用超过一个月。

5、立杆的构造要求

1)双排脚手架立竿的纵距(立距)宜控制在1.05米～2米之间。

2)单排脚手架立竿的纵距(立距)宜控制在1.2米～2米之间。

3)立杆必须用连墙件与建筑物可靠连接，连墙件布置间距宜按规范要求采用。

4)单排、双排与满堂脚手架立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。

脚手架立杆的对接、搭接应符合下列规定：

A、当立杆采用对接长时，立杆的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于50mm；各接头中心至主节点的距离不宜大于步距的1/3；

B、当立杆采用搭接接长时，搭接长度不应小于1m,应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm；

5)脚手架立杆顶端栏杆宜高出女儿墙上端1m，宜高出檐口上端1.5m。

6、纵横向扫地杆构造要求

脚手架必须设置纵、横向扫地杆，纵向扫地杆应采用直角扣件固定在距底座上皮不大于200m处的立杆上，横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。

脚手架立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。

7、纵向水平杆的构造应符合下列规定：

1)纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨；

2)纵向水平杆接长应采用对接扣件连接或搭接，并应符合下列规定：

A、两根相邻纵向水平杆的接头不应设置在同步或同跨内;不同步或不同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近节点的距离不应大于纵距的1/3。

B、搭接长度不应小于1m， 应等间距设置3个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小100mm。

8、横向水平杆的构造应符合下列规定：

1)作业层上非主节点处的横向水平杆，宜根据支撑脚手板的需要等间距设置，最大间距不应大于纵距的1/2；

2)当使用冲压钢板脚手架、木脚手板、竹串片脚手板时，双排脚手架的横向水平杆两端均应采用白角扣件固定在纵向水平杆上；单排脚手架的横向水平杆的一端应用直角扣件固定在纵向水平杆上，另一端应插入墙内，插人长度不应小于180mm；

3)当使用竹笆脚手板时，双排脚手架的横向水中杆的两端，应用直角扣件固定在立行上，单排脚手架的横向水平杆的一端，应用直角扣件固定在立杆上，另一端插人墙内，插人长度不应小于180mm。

主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。

9、架体防护

1)悬桃脚手架的作业层外侧，应按照临动防护的规定设置防护栏杆和挡脚板，防止人、物的坠落。

2)架体外侧用密目网封严。

a、单层悬挑架包括防护栏杆及斜立杆部分，全部用密目网封严。

b、多层悬挑架上搭设的脚手架，仍按落地式脚手架的要求，用密目网封严。

10、层间防护

1)按照规定作业层下应有一道防护层，防止作业层人及物的坠落。

a、 单层悬挑架一般只搭设一层脚手板为作业层，故须在紧贴脚手板下部挂一道平网作防护层， 当在脚手板下挂平网有困难时， 也可沿外挑斜立杆的密目网里侧斜挂道平网， 作为人员坠落的防护层。

b、多层悬挑搭设的脚手架，仍按落地式脚手架的要求，不但有作业层下部的防护，还应在作业层脚手板与建筑物墙体缝隙过大时增加防护，防止人及物的坠落。

2)安全网作防护层必须封挂严密牢靠，密目网用于立网防护，水平防护时必须采用平网，不准用立网代替平网。

（三）脚手架构配件材质

脚手架搭设之前，监理工程师对脚手架搭设材质进行检查验收。

1、脚手架材质要求同落地式脚手架，杆件、扣件、脚手板等施工用材必须符合规范规定。

2、悬挑梁、悬挑架的用材、应符合钢结构设计规范的有关规定，应有材质检测报告。

3、脚手架采用直缝电焊钢管Φ 48mm x 3.5mm钢管如有损坏，破裂、弯曲、严重锈蚀、有孔洞的，应禁止使用。

4、扣件铸件的材料采用可锻铸铁或铸钢，扣件的螺栓拧紧扭力矩达65N.m时，扣件本体、螺栓、垫圈均不得发生破坏；扣件螺杆要有防锈油，螺杆螺帽不滑丝，扣体无损害、破损。经现场监理工程师见证取样复试合格后方可使用，具体承载力设计值如下：

对接扣件承载力设计值：3.2KN (约326公斤) ；

直角扣件承载力设计值：8.0KN (约816公斤) ；

旋转扣件承载力设计值： 8.0KN (约816公斤)。

5、脚手板可采用钢、木、竹材料制作，单块脚手板质量不宜大于30kg。

钢制脚手板般用厚 2mm的钢板压制而成，长度2～ 4m，宽度250mm，表面应有防滑措施。采用厚度不小于50mm的杉木板或松木板， 长度3～6m,宽度200～50mm。 并在外排立杆内侧安装高度不小于180mm挡脚板。

6、型钢悬挑梁宜采用双轴对称截面的型钢，悬挑钢梁型号及锚固件应按设计确定，钢梁截面高度不应小于160mm。

悬挑梁尾端应在两处及以上固定于钢梁混凝土梁板结构上，锚固型钢悬挑梁的U型钢筋( HPB235 )拉环或锚固螺栓直径不宜小于16mm。

每根型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结。钢丝绳、钢拉杆不参与悬挑钢梁受力计算；钢丝绳与建筑结构拉结的吊环应使用HPB235级钢筋，其直径不宜小于20mm，吊环预埋锚固长度应符合现行国检标准《混凝土结构设计规范》GB50010中钢筋锚固的规定。

7、安全网和密目网式安全网应有产品生产许可证和质量合格证，选用绿色密目式安全网，要求阻燃，并应符合《密目式安全网》GB16909和《安全网》GB5725的规定。

三、监理需要审核、整理、收集的资料

1、脚手架搭设专项方案；

2、扣件、钢管、安全网合格证、复试报告等质量证明文件；

3、作业安全技术交底；

4、特种作业人员上岗证。

    目前BIM在桥梁方面的应用还不够成熟，大部分的桥梁BIM设计都是简单的从二维图纸到三维的翻模工作或者用于制作动画需要。我们知道，BIM是“建筑信息模型”的英文简称，那么作为一个信息的载体，应该不止停留在外观上，而应该更多地承载建筑的特征信息，如特征尺寸、材质、配筋等。另外，我认为BIM还应该用于提高设计效率。像在CAD一般都会有通用图一样，BIM可以通过建立“族”来实现建筑的参数化设计。下面我就简单介绍一下如何通过建立“族”的方式进行单箱梁的参数化设计。

    首先，我们需要理解族的概念，族简而言之，就是具有相同特征的物体的集合。如所有的圆柱体，就可以看做一类族，因为它们都可以通过底面半径和高度这两个特征表示，通过修改底面的半径和高度，可以得到所有的圆柱体。Revit的族也是同样的道理，通过用参数表达同一类物体的特征信息，并修改参数，可以得到任意相同特征的建筑物体。

    下图为基于Revit族建立的曲线单箱梁实体，其中单箱梁的梁高、梁宽、腹板厚等特征参数可通过参数进行修改。要建立Revit族，首先要确定选用什么类型的族样本文件。Revit为了简化族创建的操作，提供了很多创建族的样本文件。不同样本文件适用于不同类型的族的创建，对于箱梁这类梁结构，可选用“公制结构框架-梁和支撑”样板文件。在该样本文件下，主要需要定义箱梁的截面，并对截面的尺寸进行参数化，最后再进行拉伸。

    单箱梁模型

    族样本文件的选用

    1.建立截面

    在打开“公制结构框架-梁和支撑”样板文件后，会出现下图所示界面。其中黑色的粗线代表模型线，也就是模型截面拉伸的路径线，模型线的端头和末尾就是在放置模型时所需要定义的起点和终点。矩形的灰色框为矩形梁的顶面。墨绿色的虚线代表参照平面，参照平面有两个作用，一是提供一个二维操作的平面，二是给物体的约束提供参照。最后就是尺寸标注，这里“长度=3000”代表已经将最外侧两个参照面之间的水平距离进行参数化了，参数名为“长度”，设置值为3000；另外我们还需注意到还有两个“EQ”的尺寸标注，这里EQ代表两个标注的距离是相等的，而不是指情商。此处的“EQ”充当了约束的角色，也就是说最外侧两个参照平面相对于最中间的参照平面要保持对称。在建立族时，约束的存在是为了能够将物体内部各个元素的相对位置关系予以确定，从而在参数确定后，能生成唯一的实体。

    样本文件打开界面

    在这里，我们可以删除长方体以及中间四个参照平面，因为我们只需要模型起点和终点对应的两个平面，将模型线端头和末尾拖拽至与两侧参照平面平齐，这样生成的模型的长度与族参数“长度”的数值就会保持相同。族参数“长度”的值可通过双击相应的尺寸标注或者在菜单栏“族类型”中进行修改。可以发现，当族参数“长度”的值发生变化时，模型线的长度也会相应变化。

    族参数值修改前

    在建立箱梁截面前，首先需要设置参照平面，即设置进行绘制截面的二维平面。选择菜单栏“创建”——“设置”——“选择一个平面”，选中最左侧的参照平面，选择“立面左”即切换至模型线起点位置的垂直平面

    在建立箱梁截面时，为了方便后面的参数化，建议按由简单到复杂、由整体到局部的方式绘制截面。在完成基础部分时，添加相应的约束，并设置参数，当修改参数能实现截面正确变换时，再绘制细节的截面部分。这样的好处是可以及时排查错误，发现多余的约束，从而节省整个建模时间。本次要建立的箱梁截面如下，包括顶板、底板、腹板、挑臂和倒角部分。按照整体到局部的绘制方式，应先建立外部轮廓，再建立内部箱室轮廓。

    箱梁截面

    这里教大家一个技巧，首先在CAD图中绘制号一个箱梁截面，然后在Revit中选择“插入”——“导入CAD”，即可将CAD图形导入到Revit当前的操作平面当中。这里需要注意的是，在默认情况下，被导入的CAD图形的原点与当前操作平面的原点重合，建议在绘制CAD图形时，将原点设置在正确的地方，在这里我将其原点设置在顶板中心，导入后的界面如下图所示。

    导入CAD截面

    将CAD图形导入后，选择“创建”——“拉伸”，在右侧绘制菜单栏中选择“拾取线”，将外轮廓全部选择，点击“完成编辑”，则会生成一个具有箱梁外轮廓的实体模型。这里可以将导入的CAD图形关掉，即选中CAD图形，点击左下角像眼镜的图标，隐藏图元即可，隐藏后界面如下图所示。

    箱梁轮廓实体

    2.创建约束

    接下来需要对这个实体进行约束，首先，我们想要让它关于中心线保持对称。双击模型进入编辑模式，选择对齐标注，对顶板两侧和中心线位置的参照平面之间距离进行连续标注，标注后会出现“EQ”的字样，点击一下即完成了顶板的对称约束，即相对于中间的参照平面保持对称，如下图所示。完成约束后，点击退出编辑，当你拖动顶板左右边线时，你会发现另一边也会相应对称移动。同样你可以继续对底板进行对称约束，不过这里要标注的是底板角点到中心线的距离。

    创建对称约束

    另外，需要将箱梁的顶面与参考标高对应的平面进行对齐，这时需要用到对齐功能，输入“AL”命令，先选择参照标高对应的虚线，再选择箱梁顶面线，这时会出现一个锁的图标，且显示锁是打开状态，点击一下锁的图标，则完成对齐约束。完成约束后再将模型往下拖动时就会出现错误，并警告不满足约束条件，也就是说此时顶面只能在参考标高所在的水平面内移动。完成最基本的约束后，即可开始添加族参数，实现截面尺寸的参数化。

    创建对齐约束

    3.族参数的建立

    对于箱梁截面，最基本的尺寸参数有顶板宽、底板宽、顶板厚、底板厚、腹板厚等。由于最开始建立的是外部轮廓，因此先建立外部轮廓的尺寸参数。Revit建立族参数的主要步骤就是先将物体的特征尺寸进行标注，然后将标注添加到族参数中，以一个从参数名来定义它的特征尺寸。双击实体进入编辑模式，这里可以先标注箱梁最外侧边线之间的距离，然后将标注选中，这是菜单栏会出现如下窗口。其中标签中放置的就是已经定义好的族参数，选择右侧的红圈中的图标，则会出现“参数属性”对话框，在这里你可以定义族参数名称，定义好后点击确定。

    创建族参数

    标注参数化

    那如何通过之前定义好的族参数进行顶板宽的变化呢，退出编辑模式，在菜单栏中点击红圈中的图标“族类型”，即会出现“族类型”的对话框。在这个对话框中，可以修改“顶板宽”对应的数值，修改完点确定，则箱梁的顶板宽会发生相应的变化。另外，参数也可以事先在“族类型”对话框中定义好，然后选中标注，点击标签，选择实现定义好的参数也可以将标注进行参数化。其余尺寸如底板宽和梁高等也可以采用类似的方法进行参数化。这里要注意的是，对齐标注可以标注线与线、点与线和点与点之间的距离，如标注顶板的宽度可以标注箱梁最外侧边线之间的距离，而底板宽则标注两个底角点的距离。当表达截面的特征尺寸时，一定要将特征点或者特征线之间的位置关系理清楚再进行标注参数化。

    参数数值修改

    这里我主要对顶板宽、底板宽、梁高、挑臂端部厚度和挑臂根部厚度进行了参数化，即可完整表达箱梁外轮廓的信息。在族类型窗口中，可自由修改对应族参数，从而实现外轮廓的变化。

    箱梁外轮廓尺寸参数化

    外轮廓族参数

    下面开始建立箱室的轮廓，双击模型进入编辑模式，采用“偏移”功能，即输入“O”命令，建立箱室内轮廓边线，再采用“修剪”功能，即输入“TR”命令，将内轮廓多余的边线进行修剪形成一个闭合的整体，如下图所示。

    添加箱室内边线

    箱梁完全参数化

    建立完成后，对顶板厚、底板厚和腹板厚进行尺寸标注，并采用相同的步骤进行参数化，则单箱梁的参数化设计基本完成。在实际的工程应用中，为防止腹板与顶底板交点处应力集中，还会进行倒角处理。对于倒角部分，则在原箱梁模型的基础上添加四个三棱柱即可，点击“创建”——“拉伸”，建立四个三角形截面，如下图所示。

    添加倒角部分

    将每个三角形与腹板、顶底板内边线贴合的两个边对齐到对应的箱室内边线，再对三角形的两个边进行尺寸标注和参数化，则完成倒角部分的参数化设计。

    倒角参数化

    最后双击参考标高楼层平面进入到参考标高平面内，将箱梁和倒角模型端头与末尾对应的平面对齐到外侧两个参照平面当中，如下图所示，这样就可以实现长度的变化。然后点击“修改”——“连接”——“连接几何图形”，将箱梁和倒角部分进行连接，进入三维视图，即可得到箱梁的完整模型。

    梁端对齐

    箱梁三维视图

    4.导入项目

    在完成单箱梁族的建立后，导入到项目中，通过定义起点和终点以及连线的方式，即可完成箱梁模型的放置，如下图所示。完成放置后，选中模型，点击窗口左侧属性栏的编辑类型，修改其中的尺寸参数，即可自动完成整段梁截面尺寸的修改。

    单箱梁模型

    单箱梁类型参数修改

    Revit做钢筋BIM模型项目的几点思考

    ——这两天因为项目需要，研究了一直没认真深入的Revit钢筋模块。简单粗暴：展示一下成果，再顺便总结点什么

    成果：

    ——1.做的一个桥梁项目，桥墩钢筋BIM模型示范。请注意，这是项目级别，按照设计来的，不是用插件自动生成或者自己随便摆摆用来看的！

    整体BIM模型

    锈迹斑斑的钢筋笼

    ——2.桥墩是异形的，公制结构柱族模板做的参数化构件。族模板很关键，公制常规模型族是不能作为钢筋主体的

    桥墩结构模型

    ——3.因为钢筋太多，为了看的更明白，按直径和区域做了颜色区分

    这是带支座的

    ——4.钢筋的编号和尺寸按照设计图纸来的，个别长度不是整数值的是软件根据保护层厚度和箍筋范围自动微调的（问题太小，没必要也很难去处理）

    钢筋属性栏

    ——5.生成的工程量明细表报出了有用的主要数据，经过验证，总量比设计图纸材料单小了十分之一，完美！（问过搞市政设计的朋友，考虑材料损耗他们一般会在数据上放大，1.1的放大系数算小的……）

    这个数据我还是比较满意的

    ——说的高大上一点：以上成果基本符合预期，可视化、可统计、可分析，满足本次技术探索既设目标。

    反思：

    ——1.太费时间：经过两天的验证，Revit确实是可以很炫的做出钢筋的，即使是异形构件。但这不是他的强项，也不是重点。这过程的艰辛也许正是大家不热这一块的原因!这一点，做过的人最有感触！

    ——2.电脑卡顿：2015虽然在钢筋方面和显示效率上提升了不少，但是打开大一点的钢筋模型还是很卡，这里引用一下台湾一位贴有的话（……说话还是很有文化感的，整个贴吧看下来发现人家都这么说话）

    ——3.必要性有待考虑：如果为了单纯的可视化而建模，价值有待思考。因为，跟现场打了那么多交道，还真没见过哪个钢筋班不会看图纸的（即使需要看，这密密麻麻的……够呛）

    这个是台湾网友的模型

    ——说了这么多，那到底怎么办？建议钢筋BIM模型只做重点部分（如结构开洞、补强、交叉和搭接面等），这真心能解决和验证有价值的问题。当然，还可以工程试点、技术研究。

    ——一般性的项目个人觉得还是不要细到建出每一根钢筋，否则投入和价值产出是不成比例的。或者，当前的软件和市场暂且是这样的。

 一、建筑结构设计概述

建筑结构设计是保证建造的建筑物能否安全的先决条件，设计一个优秀的建筑，结构设计关乎建筑的安全、稳定，是建筑设计中的重中之重。建筑设计大致可以分为五个阶段：
1.设计准备阶段 在建筑设计的准备阶段首先要求一个合格的建筑设计师要熟知国家及国际的设计规范标准，各项应力参数规范化设计是保证建筑物安全、稳定的基础；
2.设计方案 建筑结构的设计方案要符合基本建筑结构设计原则，要涵盖建筑过程的方方面面，要充分考虑建筑物所在地的天气因素、风力因素、基本需求、采光需求等因素；
3.初步设计 根据确定的设计方案对方案中的建筑结构进行初步设计；
4.技术设计阶段 在初步设计的基础上对关键性技术进行技术细节的设计；
5.施工图纸设计阶段 在上述所有过程都通过审批以后就可以进行施工图纸设计了。施工图是建筑物成型之前的蓝图，任何疏漏都将对建筑物造成不可挽回的损失，因此，要求设计师们一定要认真检查每一环节。 建筑结构设计其实就是建筑设计师们赋予建筑以骨骼，骨骼的坚强与否、形体的秀美与否将决定了整座建筑物的完工以后的状态。

二、建筑结构设计存在的问题

1、剪力墙挑梁裂缝 在承重结构的设计过程中一定要按照力学原理与建筑学规范进行合理、科学设计，然后才是美观设计。现在一部分建筑设计师盲目追求建筑的整体美观视觉效果，有的时候甚至忽视挑梁承载的均衡。一旦某一层的承载设计不均衡就会出现剪力墙挑梁裂缝。
2、楼层平面刚度设计有误差 在楼层平面刚度设计过程中目前比较流行、比较省力的方法就是使用现成的楼板变形程序。这些程序虽然都是成型的软件，但是由于这些程序没有把实际设计过程中的影响因素计算在内，所以必然会出现某种误差。楼层平面刚度的误差会进而造成整个结构设计方面的大问题，导致结构设计中存在不安全因素。
3、屋面梁和配筋方面的问题 在对建筑的顶层进行设计的时候，几乎所有的设计人员都通常会犯的错误就是为了图省事，直接应用顶层下面一层的设计，并在设计过程中去掉一些配筋。殊不知这就给屋面梁在温度变化等因素的影响下出现裂缝的机率加大了。

三、建筑结构设计原则

建筑设计的原则即指设计师在满足功能要求的基础上在建筑设计标准的规范下，使用当下最先进的技术，以最经济、合理、科学的方法进行设计。设计过程中的具体的设计细则如下：
建筑结构设计的适用性 建筑的建设就是为了满足人们生活或者生产的需要，所以建筑结构在设计的时候，一定要考虑具备良好的适用性，这样才能达到最初建设的目的。
建筑结构设计的安全性 我们都知道，在任何生产活动中，安全都是第一位的，对于建筑结构设计也不例外。建筑结构在使用的过程中会受到各种不同荷载的作用产生变形，有时还会遭遇一些偶然事件，例如：强风、地震等自然现象的侵害。在这些外力的冲击下，建筑结构要仍然保持其整体的稳定性，不能因为局部的损坏导致坍塌断裂等。所以建筑结构设计一定要遵循安全性原则。
建筑结构设计的耐久性 建筑工程不论是工程量还是工程资金投入一般都比较庞大，所以短期重建或重修是不必要的，这样会给国家造成巨大的经济损失。因此，在建筑结构设计的时候就要考虑到使用年限的问题。也就是按照规定设计的建筑，在正常施工、使用一级维护的前提条件下，保证不需要进行大幅度的修整就可以达到预期的使用寿命。建筑结构的使用寿命一般为50年。
安全等级设计 一般在建筑设计规范中，按照结构破坏所导致的后果、造成的经济损失、产生的不良影响以及危及人们生命的严重程度等可以将建筑结构划分为三个安全等级。在建筑结构设计中，要综合评定，确定其安全等级。一般情况下，各个构件的安全等级和整个结构是一致的，但是也允许根据实际情况做适当的调整。
极限设计 任何一个结构都有一定的承受极限，一旦在使用过程中超过这个限制值就会出现问题。建筑结构的极限值即指其承载能力的极限，如果建筑结构超过了它的最大承载能力，就会出现变形或者疲劳破坏。

四、建筑结构设计要点

1、建筑结构设计应该尽量配合建筑的需求 如果说建筑是一个龙头，建筑布置就像是人的灵魂，那么建筑结构就是人的骨架，所以在建筑结构设计的过程中，一定要注意配合建筑的整体需求，不能脱离，否则建筑结构设计就失去其意义了。
2.选择建筑材料 对于一个建筑而言，材料是构成基础，所以材料的质量以及性能，直接影响整个建筑的质量和后期的使用情况，在我国的建筑结构规范以及其他的一些相关要求中也都明确提出，要求在做建筑结构设计的时候要斟酌选定材料。
3、注重整体利益 一个最优的建筑结构设计，不仅仅是控制材料的用量，更重要的还要看整体的利益，例如：施工是否方便；建筑的受力结构布置是不是齐整，传递受力要直接；结构在满足稳定性要求的同时还要具备足够的刚度要求，并且要注意不能产生裂缝；要保证使用寿命足够耐久，而且还要方便维修等。
4、符合较大的经济范围 现在建筑结构的设计已经非常标准化了，所以也要符合较大的经济范围，例如：建筑结构中，梁的高度发生变化，那么梁的造价也会随着发生变化，梁的造价和梁的高度之间属于一种曲线关系，从数学的角度来看，曲线最平坦的部分就是其最小的造价取值。
5、抗震计算 在建筑结构设计中，验算抗震的时候，不同的布置要决采用不同的理论进行计算，不能一概而论。
6.在进行抗震验算的时候还要特别注意区分场地土的类别。如果是8度而且楼高超过5层的话，要尽量增加剪力墙，这样可以很好的提高结构的抗震性。框架的梁和柱的混凝土等级最好是相差一级。
7、如果由于某些原因使建筑结构的梁或者过梁等截面比较大的话，应该对构件的最小配筋率进行验算。
8、在建筑的框架结构中，因为电梯位置比较小，如果梯井使用混凝土结构墙的话，墙体的刚度就会很大，这样如果其他地方没有加剪力墙，就会对整体结构或者梯井产生不利的影响，所以电梯的井壁最好采用粘土砖进行砌筑，需要注意的是，不能使用砖墙做承重支撑。
