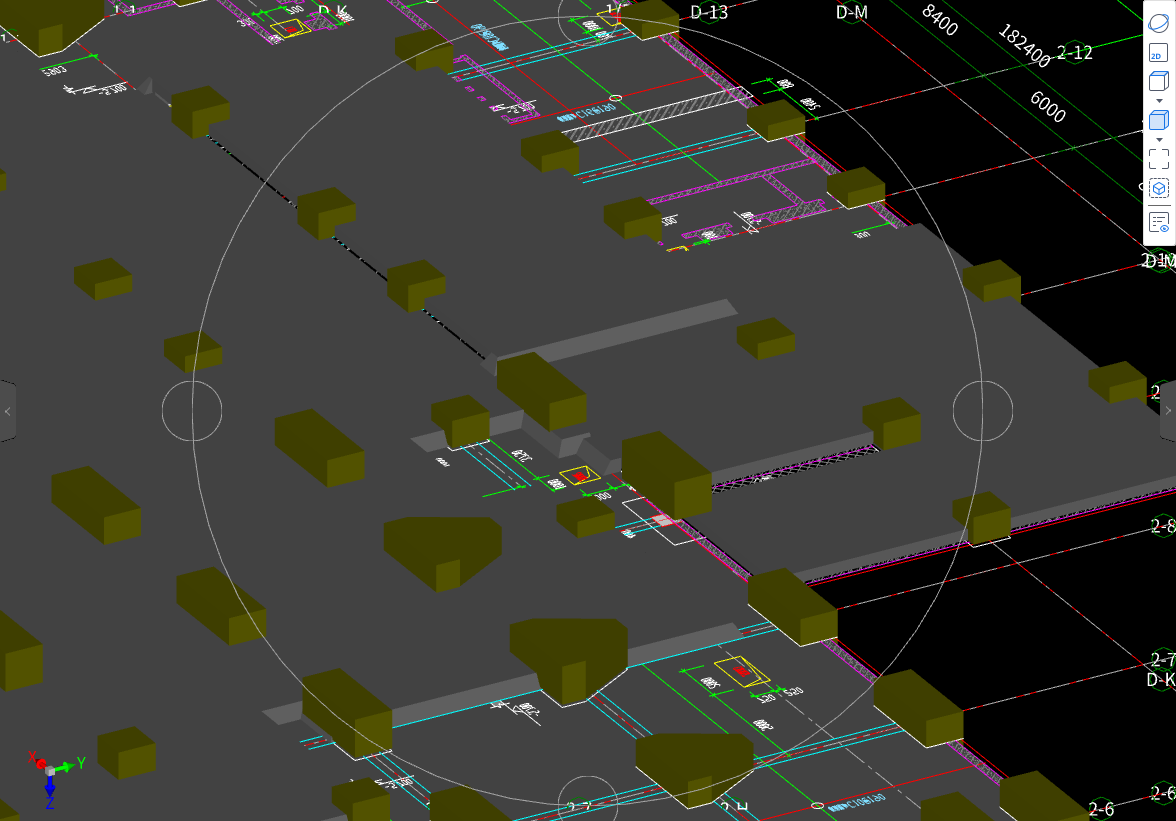

提问网友：别致情书
提问日期：2024-10-24 22:37:36
解答网友：轻舟淡月
铂金专家
原因一：两个筏板基础的标高和厚度是一样的，没有高差。
方法：将筏板的标高和厚度设置有高差且相邻后，重新设置筏板变截面即可。
原因二：两个筏板之间有缝隙，所以不能设置。
方法一：选中筏板，拉伸至与旁边的筏板相切后，再重新设置筏板变截面。
方法二：将筏板删除，重新绘制，绘制时打开交点进行绘制；若重新绘制后依然不行，可以删除其中一个筏板（尽量删除小的），再将另外一个筏板直接拉伸过去，然后按图纸位置进行分割，分割后修改图元名称和标高，最后再设置变截面。
点击蓝色字体获取详细答案
原因三：筏板是回字形的（大筏板中间套的小筏板）或筏板比较异形/复杂。
方法：鼠标左键选中筏板图元，鼠标右键使用【分割】的功能，将筏板分割为较规则的形状，再设置筏板变截面。（GTJ2025的1.0.37.0及以上版本中支持斜筏板设置变截面，但分割/拉伸斜筏板后，斜筏板的变截面就会取消，需要重新设置斜筏板变截面，与被分割斜筏板相邻的筏板变截面不会取消；若分割的是平筏板，则平筏板变截面不会取消。）
原因四：筏板绘制问题。
方法：从选中筏板图元，选中设置夹点的捕捉点往左边的点拉伸一下再设置，或者沿着设置夹点的位置竖向分割一下筏板即可。如图：
原因五：筏板分别绘制在不同分层影响的。
方法：选中筏板图元—鼠标右键点击【复制到其它分层】功能—将分层选择一致—给“复制后，删除原分层的图元”打勾—再重新设置筏板变截面即可。
原因六：斜筏板和平筏板之间设置变截面会显示缺口。
方法：将筏板均设置为平筏板或均设置为斜筏板后设置变截面，或将缺口部分少计算的工程量在【表格算量】中手动输入
解答网友：薛子庆
黄金专家
底标高相同不用设置变截面
评论0
