幕墙系统是一种构件，由嵌板，幕墙网格和竖梃组成。通过选择线或者图元面，可以创建幕墙系统。在创建幕墙系统之后，可以使用相同的方法添加幕墙网格和竖梃。

    1.建筑-墙-幕墙。

    2.点击“编辑类型”按钮，弹出“类型属性”对话框。

    3.点击“复制”按钮，弹出“名称”对话框，填写“车站幕墙”。

    4.设置“垂直网格”和“水平网格”的参数值。

    5.建筑-竖梃-矩形竖梃（50mm×150mm）

    选择“全部网格线“即可。

    免费Revit教学视频。

首先新建一个轮廓族如图1-1，  尺寸根据需要自定

图1-1

编辑新建族的类别轮廓类型修改为竖挺如图1-2，

图 1-2

新建组类型命名百叶窗如图1-3。然后将族载入到项目中。

图1-3

然后新建一个族类型为百叶窗如图，修改其类型属性轮廓改为百叶窗如图1-4。

图1-4

在项目中创建自己需要尺寸的幕墙修改其类型属性首先复制新建一个类型为百叶窗，幕墙面板选择空、垂直网格样式布局选择无、水平网格样式布局选择固定距离，具体距离根据需要自定，垂直竖挺 内部类型选择无、水平竖挺内部类型选择百叶窗，其他边界类型根据需要自定，如图1-5，创建成如图1-6的百叶窗。

图1-5

图1-6

    玻璃幕墙是当代的一种新型墙体,它赋予建筑的最大特点是将建筑美学、建筑功能、建筑节能和建筑结构等因素有机地统一起来，建筑物从不同角度呈现出不同的色调，随阳光、月色、灯光等光线变化给人以动态的美。在世界各大主要城市均建有宏伟华丽的玻璃幕墙建筑，如纽约世界贸易中心、芝加哥石油大厦、西尔斯大厦等均采用了玻璃幕墙，香港中国银行大厦、北京长城饭店和上海联谊大厦也相继采用。

    接下来，桌子君将讲授给大家用内建体量的方法创建异形幕墙屋顶和一般玻璃幕墙墙面。

    首先，创建一个简单的墙体，如图所示：

    接下来，我们先添加一个异形曲面玻璃屋顶。选择标高2平面，然后我们在选项面板中选择体量和场地——内建体量。

    先设置好工作平面，然后我们就用样条曲线画三条放样参考线。

    接下来，我们将三条放样参考线选中，创建实体。当然，我们也可以在三维视图中设置参照点的X,Y,Z相对位置（通过定位标注实现）。

    然后，点击完成创建。接下来就是在选项板中选中建筑——面屋顶，进入放置面屋顶状态。在这里，我们找到玻璃斜窗。

    选中已经创建好的玻璃斜窗，进入编辑类型，我们将会编辑网格的布局以及网格竖梃，如下图：

    点击确定，我们就得到如下图的异形幕墙嵌板屋顶。

    我们可以看到边墙与顶部墙体未紧密连接。接下来，我们选择所有类型的墙体，在选项卡中选择附着顶部选项，我们就得到了下图所示：

    我们建立好顶部玻璃幕墙后，还需要建立边墙玻璃幕墙，如何将实体墙替换为玻璃幕墙呢，请看下部操作。

    选择我们所要替换的一面墙，在属性栏里面点击向下按钮，我们会找到幕墙这一选项，那么我们选择幕墙，系统自己会将幕墙替换为玻璃幕墙，如果不满足自己的要求，那么，我们可以选中幕墙进行修改，修改内容和创建屋顶幕墙类似，不再叙述。

关于幕墙嵌板

可以将幕墙嵌板修改为任意墙类型。

选择一个嵌板，然后在“类型选择器”中选择一种墙类型。 不能使用拖曳控制柄或嵌板属性来明确控制嵌板的尺寸；可通过修改幕墙调整嵌板尺寸。

修改墙嵌板的定位线，也将改变它放置在幕墙中的方式。

具有砖石墙嵌板类型的幕墙

作为嵌板或墙录入明细表

要控制墙在明细表中是用作幕墙嵌板还是墙，请选择嵌板，在“类型选择器”上将其类型修改为另一种墙类型，然后修改“分类方式”的值。

在墙嵌板中添加附属件

可将附属件（例如窗）添加到墙嵌板；附属件的位置相对于整个幕墙。 如果通过移动幕墙网格来调整墙嵌板的尺寸，则附属件不会随嵌板移动。它的位置相对于幕墙保持不变。

砖石幕墙嵌板中的附属件

使用幕墙网格拆分墙嵌板

可通过将幕墙网格添加到幕墙上来拆分墙嵌板。 也可以将竖梃添加到嵌板上的幕墙网格中。

拆分幕墙嵌板

作为墙嵌板的幕墙

可将幕墙类型应用于墙嵌板，其效果与在一个幕墙内嵌套另一个幕墙的效果相同。

带有幕墙嵌板的幕墙

门墙嵌板

专用墙嵌板，可作为门添加到幕墙中。这些专用嵌板将作为门图元被标记并添加到明细表。

带有门的幕墙

    现如今很多建筑物在走廊设计方面有各式各样的类型，阳光走廊是众多走廊里最受欢迎的类型之一。我们使用Revit中的概念体量来创建阳光走廊，下面跟着一起学习吧！

    1.打开Revit，新建概念体量，选择”标高一”为工作平面，在工作平面上选择通过点的样条曲线来绘制一条曲线。在绘制完成后，选择点，拖动点来调整曲线，在实际过程中，可以导入CAD图纸进行绘制，更加精确。

    2.通过”模型线”作为参照线，将绘制的曲线通过”镜像”得到另外一条曲线。新建标高，标高的高度可根据曲线来设置，选择合适的高度，复制两条曲线到”标高二”。

    3.得到四个参照平面之后，继续绘制曲线，以中轴线为参照平面绘制顶部的轮廓线，也可以单击点来调整，尽量使顶部轮廓与周围轮廓更融洽。

    4.创建五条轮廓线之后，新建自适应常规模型族，直接在工作平面上放置六个点，将六个点框选起来”使自适应”，通过点的样条曲线将二至六依此链接起来。

    5.把第一点放在中轴线上，依次拾取五条曲线，查看一下，双击自适应曲线，选中二至六号点，在属性栏中点击”点”改成”造型操纵柄点”，受约束栏改成XY平面，载入到项目中。

    6.选择自适应线条沿中间模型线进行复制（也可以选择自适应线条，按住Ctrl直接拖动复制）。选择中间条模型线为工作平面，对模型线上的点依次”注释”，点击”EQ”等分。

    7.选择全部自适应线条，创建实体模型，得到阳光走廊的外表皮，选择绘制的所有样条线，在属性栏中将其改成参照线。

    8.点击图形表面，选中”分割表面”调整UV网格，U为11，V为20。选择填充图案，选择”三角形扁平图案”。

    9.新建”基于公制幕墙嵌板填充图案”族，进入到族编辑界面，点击矩形界面，改成三角形填充。在其中一条轮廓线上放置一个点，设置点为参照平面，在此平面上绘制半径为100mm的圆。选择圆圈，再选择参照线点击”创建形状”，就得到了”钢网架”。

    10.框选整个图源，使用过滤器，只留下参照线，创建实心形状，将实心形状厚度改成12mm，”材质”改成”玻璃”，载入到项目中。

    11.选择填充图案，选择刚才创建的族。

    12.载入到项目中进行简单渲染，成果图如下。

    免费Revit教学视频。

    文章来源：橄榄山软件

    很多BIMer在进行幕墙的绘制中，总会面临一个比较让人头疼的事情，那就是面对如此多的幕墙嵌板，我们该如何为其进行快速的编号和进行编号标记呢，下面小编就来教大家如何一分钟快速完成幕墙嵌板的编号和标记。

    首先呢，小编准备了一个模型，它长的是下面这个样子的

    可以看到，在当前的模型中，有很多幕墙，而且每个幕墙中呢也有很多嵌板。

    我们可以使用橄榄山快模软件中的批量编号工具，来为幕墙嵌板进行快速的批量编号。

    在橄榄山快模软件中的【模型深化】选项卡中选择【批量编号】工具，单击后我们可以在Revit中的状态栏来查看相应的命令提示，来帮助我们完成命令的执行。可以看到，该命令会提示我们选择模型中的某一构件类型来进行编号。

    通过配合使用TAB键来选择模型中的任意幕墙嵌板。

    选择完成后会弹出一个批量编号的对话框

    当我们选择完任意幕墙嵌板之后，软件已经显示了我们所选择的对象类别，在对象类别下面，允许我们选择将编号参数添加到标记或者注释参数当中（这里会根据选择的构件不同，显示不同的选项，比如说如果我选择了墙体，那么这里还会显示备注选项，其他构件类似），这里我选择了注释。

    编号原则。在这个选项下允许我们为添加的编号进行命名，可以添加前缀，序号以及后缀。我这里为了做演示呢，选择前缀名为嵌板，序号默认，未添加后缀。

    序号前补零位数指的是使用几位数来进行编号的表示。

    排序原则。我们可以选择按照对象创建的先后次序来进行编号的排序，也可以按照模型中的实例位置坐标次序进行排序，可以对坐标的排序原则进行设置（先按照、再按照、最后按照）。

    当编号重复的时候我们可以选择顺延，或者向后加号。

    设置完上面的几个选项后，单击确定，然后对我们所要进行编号的幕墙嵌板进行框选，选择完成后在选项栏中选择完成，即可完成对模型中幕墙嵌板的批量编号。

    我们可以选择任意嵌板进行查看下。

    这样我们就可以快速的完成所有嵌板的编号工作了，下面只剩下为幕墙嵌板进行标记了，我们可以创建这样的一个嵌板标记族进行标记即可。

    新建族，选择公制常规标记。

    在族类别和族参数中选择幕墙嵌板标记。

    单击确定后，继续为我们的族添加标签，在标签中添加“注释”参数，如下图所示。

    进行位置和字体设置后，载入到当前项目中。

    然后就可以直接在我们的平面或者立面中进行幕墙嵌板的标记了。

    当然我们也可以使用全部标记工具。

    首先配合使用过滤器选择全部的幕墙嵌板。

    选择【注释】选项卡中，【标记】工具面板中的【全部标记】工具

    选择仅当前视图中的所选对象，类别选择幕墙嵌板标记，单击应用-确定即可。

    是不是很方便快捷呢。此外，这个自动编号工具能对Revit的任何类别的构件进行批量编号，比如车位、门窗、房间、以及所有主体构件等。可以使用上述的标记方法实现对他们进行批量自动编号和标记。如此强大的功能，快快GET√起来吧~

在Revit中如何通过幕墙创建百叶窗？下面就为大家分析一下。

本次百叶窗的创建：是通过将轮廓族在幕墙竖挺中嵌入使用所创建的。

在将轮廓载入项目以后，对于幕墙属性的定义，是一个很重要的过程，这将直接影响我们所创建百叶窗的外形和可使用价值。

该模型创建步骤详解及“自动嵌入”命令的分析：

1.打开公制轮廓族，并绘制100mm*20mm的轮廓，作为帘片.并添加宽度与长度参数。

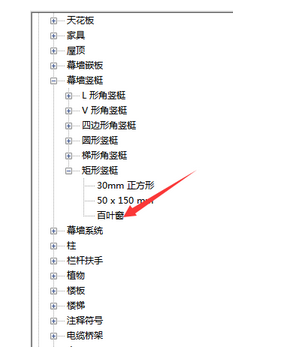

2.载入到项目中去之后，在项目浏览器中，右击矩形竖挺下的50*150mm类型，并复制创建百叶窗，双击后，将轮廓更改为我们所创建的轮廓族

3.绘制幕墙，并将其参数，按照如图示更改参数（注意：这里面的空嵌板需要自己载入）

4.单击确定完成百叶窗的创建

选择使用“自动嵌入”的作用

若勾选在幕墙类型属性中勾选了自动嵌入，则幕墙会自动嵌入墙中。否则不会自动嵌入墙中。

顺便科普一张百叶窗构造图

    关于幕墙和幕墙系统

    BIM,（即建筑信息化模型BuildingInformationModeling）,是以建筑工程项目的各项相关信息数据作为模型的基础，进行建筑三维模型的建立，通过数字信息仿真模拟建筑物所具有的真实信息。它具有可视化、协调性、模拟性、优化性和可出图性五大特点。

    近年来，随着数字信息化的高速发展，建筑施工行业也紧随其后，各种极具设计特点的建筑物应运而生，其中也有不少漂亮的玻璃幕墙建筑物，那么在建模软件revit当中是怎么把建筑物幕墙”搭建”起来的呢？

    在revit中幕墙属于墙的一种类型，主要有默认的三种类型：幕墙、外部玻璃、店面（如图）

    从图中可以看出系统默认的幕墙虽然有三种类型供我们选择，但是这三种幕墙只是以是否划分网格和所划分网格的大小来分类的，不具有实用性，在咱们实际项目当中，往往需要的幕墙类型是多种多样的，所以我们需要根据系统默认的幕墙来做出我们需要的幕墙（如图）

    （1）绘制幕墙

    在revit中，绘制幕墙的方法和绘制常规墙体的方法是一致的，单击”建筑”选项卡，选择”墙”命令，在下拉栏中，我们选择”幕墙”，然后点击”编辑类型”复制一个幕墙类型（不直接在默认的幕墙类型里面修改），暂命名为”幕墙2（名称根据实际情况命名，这里举例说明）

    （2）图元属性修改

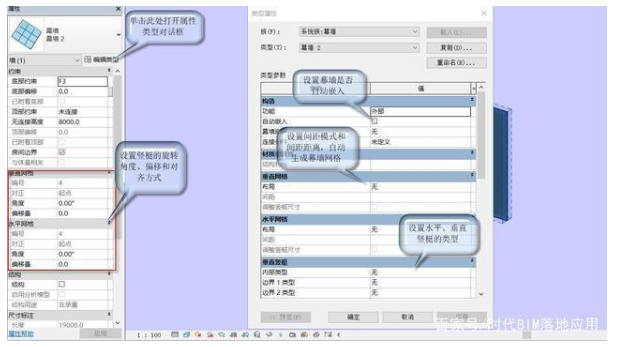

    对于外部玻璃和店面类型幕墙，可用参数控制幕墙网格的布局模式，网格的间距值及对齐、旋转角度和偏移值。选择刚刚画好的幕墙2，单击”类型属性”弹出类型属性对话框，编辑幕墙的类型参数。（如图）

    （3）手动修改

    实际项目中，等分的幕墙网格很少，很多时候我们需要手动修改幕墙网格的距离，或者手动添加幕墙网格和竖梃：选择幕墙网格（可点击Tab键切换选择），点开锁标记，即可修改网格临时尺寸（此时不能再次锁定幕墙网格，否则会变回之前设置的等分间距）

    （4）编辑立面轮廓

    选择幕墙，激活”修改墙”选项卡，单击面板下的”编辑轮廓”命令，即可像基本墙一样任意编辑其里面轮廓

    （5）幕墙网格与竖梃

    单击”建筑”选项卡，选择”幕墙网格”命令，可以整体分割或局部细分幕墙嵌板。

    全部分段：单击添加整条网格线。

    一段：单击添加一段网格线细分嵌板。

    除拾取外的全部：单击先添加一条红色的整条网格线，再单击某段删除，其余的嵌板添加网格线（如图）

    单击”建筑”面板下的”竖梃”命令，选择竖梃类型，从右边选择合适的创建命令”网格线、单段网格线、全部网格线”拾取网格线添加竖梃（如图）

    （6）替换门窗

    可以将幕墙玻璃嵌板替换为门或窗（必须使用基于幕墙嵌板的族样板制作的门窗族，与常规门窗族不同）：将鼠标放在要替换的幕墙嵌板边沿，使用Tab键切换选择幕墙中的嵌板（高亮时为选中，同时注意屏幕下方的状态栏），选中幕墙嵌板后，点击属性框下拉菜单选择要替换的幕墙窗或门（如果没有则单击”载入族”命令，从族库中载入）（如图）

    提示：幕墙嵌板可替换为门、窗、百叶、墙体、空

    经过前面几步呢我们一面简单的玻璃幕墙就制作好了。

    文章来源：广筑BIM咨询

    幕墙被称作建筑的外衣，它不仅承载着建筑师对设计理念的表达，还要兼具遮风挡雨等基本功能。

    Revit软件中提供了幕墙绘制的功能，但因为幕墙种类形式多样，在遇到具体的项目类型时，仍会无从下手，在建模之前方法选对很重要，本期我们就来说说常规幕墙的创建方法。

    一、建筑幕墙的分类

    幕墙根据嵌板不同分为：玻璃幕墙、金属板幕墙（常用的嵌板面材有铝板、铝塑板、不锈钢板）、非金属板幕墙（常见的是石材幕墙）、组合幕墙（由不同材料的面板如玻璃、金属、石材等组成的建筑幕墙），根据嵌板类型及安装方式还可再进行详细分类。

    如下图所示：

    二、幕墙的创建方法

    项目开始前需要对幕墙的类型及特点进行分析，结合软件的相应功能，确定幕墙的创建方法，我总结了三种创建思路：

    1.用幕墙命令绘制；

    2.体量+幕墙系统；

    3.用族拼装。

    详细方法步骤及各自适用场景如下。

    （1）用幕墙命令绘制

    1）手动布局

    ①　打开墙命令，使用幕墙类型建模，是一块未经任何划分的玻璃幕墙；

    ②　通过建筑面板下幕墙网格进行手动的划分，控制网格间距；

    ③　幕墙嵌板的替换。

    适用场景：小面积、墙面垂直、网格分布无规律，多用于首层幕墙。

    2)自动布局

    ①　设置幕墙类型属性，自动划分网格。

    ②手动修改单根网格线或幕墙嵌板，方法：先解除锁定，再手动输入数据

    来调整网格间距，或替换嵌板。

    适用场景：幕墙面积小、墙面垂直、网格分布有规律。

    （2）体量+幕墙系统创建幕墙

    1）内建体量，创建实体；

    2）使用幕墙系统，拾取体量面生成幕墙。

    适用场景：幕墙是全面积单一行式幕墙（除边部外，幕墙样式较少）或大面积单一形式。

    （3）用族拼装创建幕墙

    1）采用公制窗、公制常规模型族样板文件创建构件族，主要包括

    ①　本工程所需要所有类型的铝合金窗族

    ②　铝板族

    ③　窗台及窗侧铝板收口族

    ④　窗间铝板装饰族

    ⑤　其他部位特殊构件族

    2）项目环境模型组装

    将创建好的幕墙各构件族载入到项目中，依据图纸进行组装。

    3）其余部分幕墙创建

    ①　剩余玻璃幕墙、铝板/石材幕墙直接在项目中采用幕墙创建，用竖铤、玻璃嵌板、铝板/石材嵌板填充；

    ②　竖向铝板装饰部位，可直接采用基本墙嵌板替换或使用内建模型进行创建。

    4）完成整个项目的幕墙工程

    适用场景：用于石材及铝板、玻璃复合幕墙，铝单板或石材和玻璃幕墙间隔布置。

    以上就是Revit创建常规幕墙的方法，而双曲面或其他异形的幕墙，需要用到Rhino,配合Grasshopper来完成。

    文章来源：星城咨询

    在一些复杂的项目中，幕墙造型千姿百态，并不是完全规则的形状，利用常规的幕墙已无法满足项目需要，此时可通过内建体量创建不规则幕墙及通过自适应幕墙嵌板族来完成幕墙嵌板的填充。

    一、利用“内建体量”创建幕墙

    1、在“体量和场地”选项卡下选择“内建体量”；

    图1内建体量

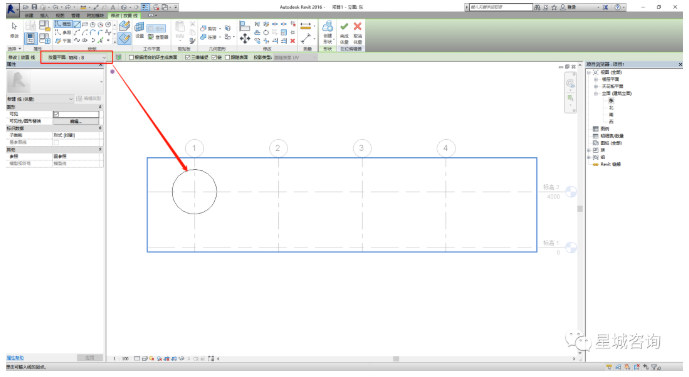

    2.选择相应参照平面，创建形状曲面；并重复这个步骤创建完所需要的全部曲面；

    图2选择相应参照面绘制形状轮廓

    3.选择所有曲面，创建形状；

    图3选择全部曲面创建形状

    4.单击生成的形状，选择“分割表面”以完成幕墙表面形状的分割样式；

    图4分割表面

    5.按项目需要，设置“U网格”和”“V网格”的布局参数，完成内建体量创建幕墙。

    图5完成内建体量创建幕墙

Revit中重叠的体量面步骤是什么？下面就简单讲解一下。

在项目环境中，任何已连接且重叠的体量面都可拆分为两个面：内部面和外部面。此行为使您可以创建内部面主体或外部面主体。在下图中，两个体量被连接起来，其中重叠的面有两个不同的主体。外部面包含面幕墙系统。内部面包含面墙和门。

连接体量后，将从各个体量的总表面积中扣除体量共享的内墙的面积。如果创建体量楼层，该内墙面积也将从各个体量楼层的外表面积中扣除。但是，体量楼层的周长包括整个周长，即使该周长与相邻连接的体量中体量楼层周长重叠也是如此。

Revit如何将链接模型指定为房间边界?只有在链接模型本身中激活“房间边界”类型属性，才能在链接模型中放置空间。如果您还没有链接模型，则使用“在模型之间建立链接”中的说明来链接模型。

在主体模型的平面视图中，选择链接模型。

状态栏会显示下列内容：

在“属性”选项板上，单击(类型属性)。

在“类型属性”对话框中，选择“房间边界”(默认情况下处于未选中状态)。

单击“确定”。

注： 无法使用基于 IFC 的幕墙图元来定义房间。 如果需要，沿其边界添加房间分隔线。

最近有些学习Reit软件的朋友问到一个这样的问题，“学习Revit建模外，能解决哪些实际问题？”下面就为大家好好分析一下。

第一点，解放“指标表”

在方案阶段，我们总会为各类指标烦恼，每调一下方案，都要重算指标，这样繁琐的工作大家都是视如猛虎，尽量远离。每次方案分配工作，都想着不要落到自己头上。这成了每个设计师的一大痛点。

不过，巧用Revit族和明细表可以顺利解决这一点。

以小区规划为例：小区规划的过程，就是布置各类构建族的过程。各类构建布置完成，相当于各类信息已输入完成。而我们需要的“指标表”，只是用“明细表”功能将自己所需要的信息提取出来而已。这样就做到了无论方案怎么调整，都无需手动计算。

当然，其他各类表格诸如门窗明细表、材料做法表、各类构件统计表等等也是如此。

第二点，解放“对图”

相信很多设计师遇到过各种图纸对不上的问题。CAD绘图方式是纯二维方式表达三维信息且数据源头不唯一，造成很多“对不上”问题，比如平面图与立面图对不上，建筑与结构对不上，土建与幕墙对不上。

这就造成了很多对图的工作量，而且由于设计修改频繁及工期的紧张，对图不可能做到“面面俱到”，这就难免造成错漏碰缺，在后续施工过程中，设计师要出很多变更。

但是Revit强大的三维关联设计，一处修改，处处更新，所有数据源头唯一。让最让设计师头疼的设计修改变得简单，不但大大减少了专业内及专业间对图的时间，也尽量避免了因专业间不一致而造成的变更。做到了“设计一体化”。

省去了平面与立面对图的时间。其他专业间协作原理亦是如此。

第三点，“化繁为简”，提高效率

Revit提供了更加灵活的技术手段，让本专业绘图及专业间的配合更高效。

在工作中我们经常会遇到一些这样的项目：单元对称的住宅楼，左右多称的办公楼等等。在CAD绘图过程中，往往会遇到一些麻烦。

比如想节省时间，只绘制一半，将房间名称、尺寸标注等成块后镜像，但是成块镜像后，字体也镜像了。如下图：

用Revit链接功能结合视图样板功能可以有效的解决这类问题，有效减少了重复工作提高工作效率。

链接的应用有效减少了重复工作。以住宅项目为例：

类似技术手段还有很多，比如一些族的使用，既形象直观又提高了效率。

第四点，解放脑细胞，让沟通变得简单

以往在CAD绘图过程中复杂节点的绘制一般靠想象，而且信息往往掌握在本专业设计人员中，比如遇到复杂点，建筑专业要像每个专业解释一遍相关解决方法。

但是BIM的“可视化”使“外行变成内行，内行成为专家，专家可以回家”。虽然这是句顺口溜，但反映出可视化的作用确实意义非常，能够把抽象的、需要大脑思维分析判断的事物转化为视觉直观地表达。

第五点，让建筑的“颜值”一直在线

二维设计中，这个可能是被说烂了的梗。不过如果有更好的方式能避免这种情况，何乐而不为呢。

BIM的可视化不仅体现在三维模型，而且体现在其前后信息的信息的一致性，即生命周期周期。如果前期方案阶段阶段模型能顺利交接到施工图阶段，并由设计师全程跟踪把控，那方案设计的效果就能被有效的控制。

当然，这种“颜值”的把控不止局限于外立面，对于室内设备的安装也是同样的道理。

我们经常见到这样的车库

但是通过在Revit模型里的“预安装”，通过碰撞检测及管线综合后，车库可以实现这样的效果：

以上这些，只是总结了在工作中体会最深的几个点，还有很多功能的效用不在此一一赘述，我们可以在学习中慢慢实践。当然总结这些也不是说CAD不好，BIM技术无敌，Revit软件毫无缺点。只是在多年的实践中体会到了技术的进步给设计工作带来的效率及利益，觉得值得小伙伴们一试。

    Revit中体量面自定义分割的方法

    在使用Revit建模过程中，经常设计到表皮的制作，一般使用幕墙系统，或者利用体量，然后填充图案或者自适应系统。利用体量，就需要对体量进行划分，然后再镶嵌，而默认的划分方式是采用表面UV的方式划分的，有时不能满足我们的要求。

    一、对面进行自定义划分的方法

    >1.打开Revit，有一个已经建立好的体量表面。该体量是通过曲线拉伸，再添加轮廓线，最后调节轮廓线产生的。

    >2.进入体量在位编辑，选择面（按Tab可筛选）。

    >3.点击分割表面，可以看到曲面按照UV进行了划分。完成体量，下边，我们要按照自定义要求划分该表面。

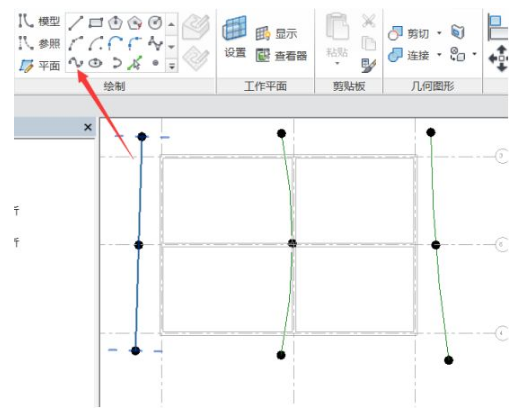

    >4.选择面，进入在位编辑，进入楼层1平面视图，使用参照工具，绘制参照线。

    >5.进入南立面，使用参照工具，拾取一个立面作为平面（在第4步中，最好绘制一条垂直线以便于此处选择），绘制参照线。

    >6.进入到三维视图，选择面，点击分割命令，取消UV网格分割。

    >7.点击交点命令，按住Ctrl选择前两步绘制的参考线，点击完成。

    >8.完成体量，可以看到表面按参考线进行了分割。

    >9.选择面，点击在位编辑，进入编辑状态。

    >10.选择面，在左侧属性中选择一个图案填充，观察效果。

    “有小伙伴私信小编说是在做项目中经常会碰到在画幕墙时竖梃的划分总是达不到图纸要求的那样，只能在幕墙属性编辑里按照固定距离或者数量划分，没法做不规则划分，今天小编就来跟大家探讨一下这个问题”

    接下来我们就一起来操作一下吧！

    在幕墙类型属性里不管是横向网格还是水平网格都只有四种固定的布局方式（如下图），这四种方式不一定能使用于所有的工程项目，很难达到设计师的设计要求，接下来我们就来看看怎么来自定义划分网格！

    首先，我们绘制一面幕墙（如下图），默认的幕墙是不会有网格划分的。

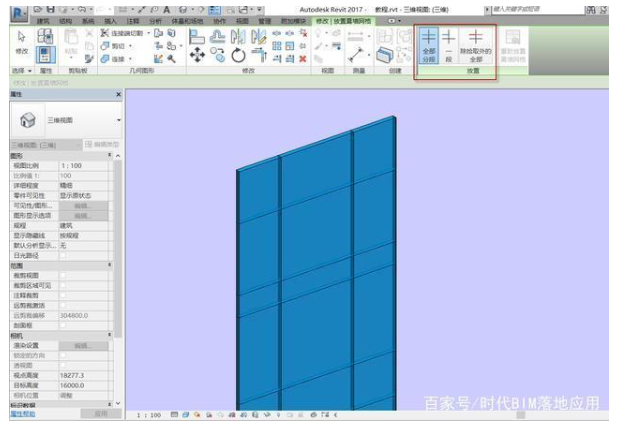

    接下来我们可以在建筑选项卡里找到“幕墙网格”命令，点击“幕墙网格”后我们会发现有三种放置方式（如下图所示）。

    我们点击“全部分段”（如下图步骤一），然后将鼠标放在幕墙的边缘，我们会发现出现了一条虚线，这条虚线就是幕墙的分割线，注意网格分割线可以通过左右两侧（上下）的数字控制位置。（在这里小编就不固定尺寸了，仅为示意）我们找个位置点一下就形成了幕墙网格。由此我们就可以任意控制网格（竖梃）位置了（如下图所示）。

    接下来我们点击第二个命令“一段”（如下图所示），此时我们会发现分割线只在两个竖梃之间形成，这样我们就能对幕墙表面进行任意划分了（同理分割线位置可以通过数值控制）。

    下图就是小编这里任意绘制的不规则幕墙表面划分，大家可以练习一下。

    上次我们说幕墙可以做柜子等一些其他的东西，今天我们还是来谈谈幕墙。

    用幕墙做个软包。

    思路是这样的：用幕墙嵌板替换软包，把竖梃删除只留出分割线。

    首先我们先来做一个嵌板软包。

    文件——新建——族——公制幕墙嵌板

    用拉伸和空心放样进行剪切，做出软包形状，一定要注意约束。

    空心放样的剖面

    然后剪切，

    如下图

    我们对其进行重命名“软包”，这里注意，在Revit中，最简单快捷的重命名是另存。

    载入到项目里，

    在项目中用画一道幕墙，我们需要对他的竖梃类型以及距离进行修改，

    点击应用

    点击删除竖梃；

    选择幕墙，类型属性，嵌板选择软包；

    我们再对其进行付材质，用Ensape进行渲染；

    用幕墙这样做的好处是：你可以给他任意的距离，他会自己进行分割，减少了重复工作的工作量，提高了效率；就算是做施工图也是非常称手的。

    缺点是：只能进行横竖的分割，不能进行斜的分割。要进行斜的分割得用到自适应族；这个小编后期会更新的。

    免费Revit教学视频。

    墙创建的学习目标

    需要了解的是，Revit软件中提供了墙工具，用于绘制和生成墙体对象。在Revit软件创建墙体时，需要先定义好墙体的类型，包括墙厚、材质、功能等，再指定墙体需要到达的标高等高度参数，按照平面视图中指定的位置绘制生成三维墙体。

    Revit软件提供了基本墙、幕墙、叠层墙三种族，使用基本墙可以创建项目的外墙、内墙以及女儿墙等墙体。进行基本墙体绘制时，可以选择创建结构墙体或建筑墙体，我们在绘制砌体墙时一般多选择建筑墙体，绘制钢砼墙体时一般选择结构墙体，两种墙体绘制及修改方式一致。

    墙的创建知识拓展

    1、从叠层墙创建单个墙

    要独立控制叠层墙内的子墙，请在叠层墙上单击鼠标右键，然后单击“断开”。

    一旦叠层墙被分解，子墙将成为独立的墙。没有能够重新堆叠这些墙的重新组装工具。

    每个子墙的墙底定位标高和底部偏移都与叠层墙的墙底定位标高和底部偏移相同。您可以编辑任何墙的实例属性。

    2、修改子墙的实例属性

    定义或修改叠层墙类型的结构时，会间接修改构成叠层墙的各个子墙的实例属性。

    当您在“编辑部件”对话框中指定叠层墙子墙的高度、偏移、顶部和底部时，同时也会分别指定子墙的相应实例属性：“无连接高度”、“定位线偏移”、“顶部延伸距离”和“底部延伸距离”。

    对于子墙，您可以直接指定的唯一两个实例属性是“房间边界”和“结构用途”。其余属性将从叠层墙类型继承，这些属性是只读的。

    访问叠层墙内子墙的实例属性

        在剖面视图或立面视图中选择叠层墙。

        根据需要重复按Tab键，直至高亮显示该子墙。

        所需子墙高亮显示后，单击子墙以在“属性”选项板上显示其实例属性。

    我们知道，广联达BIM5Ｄ有砌块砖排布功能，在许多工程案例中均提到ＢＩＭ５Ｄ的这个功能：项目利用BIM5D的自动排砖功能，提高了排砖效率10倍左右，控量节省约3%。同时提高了施工技术质量、节约材料用量，减少二次搬运。使工程在技术上有了大幅度提升。

    在没有BIM5D的情况下，如何使用Revit进行砌块砖的排布？是否具有BIM应用推广的意义，请粉丝们自行考量。

    本族小编也是给出一点思路，实际项目中会遇见各种各样的情况，比如圈梁、构造柱、斜梁、开洞等，均需要粉丝自行创建相关族。

    族样板：概念体量—公制体量

    族类别：建筑—体量

    族：标高1楼层平面视图

    族：立面视图

    族：三维视图

    本公制体量未设置构造柱及圈梁，预留出门洞口及洞口上方过梁。填充图案采用1/2错缝，并创建了基于该填充图案的公制常规族。

    本族具有自适应特点，砌块砖的规格长和宽具有实例参数（报告参数）的特性，本族仅仅设置砖厚度参数。并设置共享，嵌套到公制体量中。

    族：参数列表

    本族的造型及设置为单门口，无构造柱及圈梁形式，并将墙长度、高度、洞口位置及过梁相关尺寸标注参数进行设定，以适应本类型的所有的填充墙。也就是需要根据工程实际创建不同组合形式的公制体量族，并嵌套基于填充图案的公制常规族。

    需要说明的是，小编发现，在明细表中需要统计幕墙嵌板得到相关数据，而并非常规模型，需要粉丝们予以注意。

    将本族载入项目，创建了两个不同洞口位置和规格的砌体墙。明细表统计体量，族中未设置相关共享参数，因此在明细表中并不能统计出其他关于本体量的其他相关信息，这里也就是说明，业务需要什么信息，则需要在族中设置相关共享参数。

    但是，上面已经介绍，由于对砌块族设置了共享，则在项目中就可以统计砌块的相关信息，统计的是幕墙嵌板。图中所示的就是所有标准砌块的数量及在项目中的位置。

    族采用的填充图案是1/2错缝

    是的，细心的粉丝发现了这个问题。很多部位的砖并不“规矩”，尽管尺寸及工程量没有问题，但感官上无法接受。

    小编又多次回头对族进行测试检查，各种UV网格调试，均无法解决这种“显示不规矩”的问题。

    在1/2填充图案系统族（二维）状态下，很完美，洞口及边缘分明，载入基于填充图案的公制常规（三维实体构件）就“不规矩”了，着实也让小编恼火！

    是的，我就是这块300的砌块，我就这么“突出”！你能把我怎么滴！

    亲爱的粉丝们，有没有遇见过这样的情况

    免费Revit教学视频。

    文章来源：BIM的乐趣

    最近一直在瞎忙，基本没写什么，前两天偶然看到一张图片，就研究了下，看revit能不能做出来，效果基本如下：

    看着比较复杂，但是我发现这个还是很有规律的，可以利用幕墙填充图案，来做一个自适应族，生成这个模型。话不多说，直接建模：

    第一步：新建一个体量，来创建曲面

    先创建两条边线，然后在原点的位置，放置一个点，并抬高，通过样条曲线，创建一个圆弧，如下图：

    然后选中三条曲线，通过创建形状命令，生成曲面，如下图：

    第二步：创建幕墙填充图案族

    首先，新建一个基于公制幕墙嵌板填充图案族

    我们来观察下最开始的图，我们可以把其中相同的一部分拆出来，作为我们要做的族，如下图：

    按照这个思路，我们可以把顶部的四个角点，作为自适应点，来创建族。直接在族中创建四个参照点，并抬高，如下图：

    然后依次选中两个点，创建参照曲线，采用样条曲线创建，并设置为参照线，如下图：

    因为我们要创建的是倒立的金字塔形，所以我们要找到底部矩形的中心，我们同样可以通过创建参照点和参照线的方式获得，如下图：

    创建好参照线以后，我们可以拖动其中的某个点测试一下，看其他点是否跟着移动。

    因为我们要的是结构杆件，所以我们要在参照线上创建圆形断面，如下图：

    创建完轮廓，为了方便，我们可以复制所需轮廓，然后通过拾取新的主体，来放到相应的参照线上，如下图：

    最后，我们先创建顶面，然后再选中参照线和对应的轮廓，生成实体杆件，并添加相应材质即可，如下图：

    杆件都创建完，效果如下图：

    第三步：将做好的族载入到项目中，应用即可

    首先分割幕墙表面，然后替换填充图案为刚建好的族即可，效果如下图：

Revit中制作镂空砖的方法(本例对尺寸未作要求)

　　Revit对于镂空叠砖的墙面，可用窗的族制作、在墙面上挖洞等方法。但如遇到工程量很大时，想要再修改，那将是非常的不方便。因此本例中提供“幕墙+体量+自适应族”的方法制作做镂空砖，有效的解决上述问题。

　　1.新建墙体及幕墙，并将幕墙自动嵌入到墙体中

　　2.创建内建体量，并分割其表面，再选择1/2错缝

　　3.创建“基于填充图案的公制常规模型”，并对其表面进行更改

　　4.添加参照点并使用参照线连接

　　5.添加宽度参数，并生成模型，更改其材质。

　　6.将该族载入到项目中，并对间距进行微调，建模填充图案构件：了解建模过程可以有效地改进填充图案构件的概念设计。

　　尽管默认的平铺参照点不会水平移动，但是可以在样板参照线上添加驱动点来改变几何图形。通过绘制的线和几何图形，创建拉伸、形状和空心形状来给出构件尺寸标注。

　　尽可能将边界平铺条件设置为“空”或“悬挑”。如果设置为“部分”，文件的大小以及由此带来的内存需求会增加。在这种情况下载入填充图案构件以及修改已应用了填充图案构件的概念体量时，花费的时间会比预期时间长。

　　选择在处理闭合形状时将会无缝联锁的填充图案。

　　使用多个视图窗口进行处理，使填充图案构件族的设计工作流更加便利。

Revit巧用族中的关联参数

　　Revit族中构件的可见性，此处使用了三个不同方向的箭头重叠在一起。对每个箭头都设置可见性后在载入项目后就可以对其可见性进行设置。例如只选择向上的箭头。

　　有必要提醒的是设置为实例参数，这样在用该标识牌族时就更加的灵活多用。

　　同理在构件的编辑类型中也会有关联参数的按钮。关联参数按钮属性可根据前面的系统所给出的提示在创建参数知道。

　　这些都是在同一个族中完成的。

最近，有在使用Revit软件的朋友有碰到过这样的问题，Revit如何从体量创建幕墙系统？使用“面幕墙系统”工具在任何体量面或常规模型面上创建幕墙系统。幕墙系统没有可编辑的草图。如果需要关于垂直体量面的可编辑的草图，请使用幕墙。注： 您无法编辑幕墙系统的轮廓。如果要编辑轮廓，请放置一面幕墙。从体量面创建幕墙系统打开显示体量的视图。

单击“体量和场地”选项卡 “面模型”面板 (面幕墙系统)。

在类型选择器中，选择一种幕墙系统类型。

使用带有幕墙网格布局的幕墙系统类型。

(可选)要从一个体量面创建幕墙系统，请单击“修改 | 放置面幕墙系统”选项卡 “多重选择”面板 (选择多个)以禁用它。(默认情况下，处于启用状态。)

移动光标以高亮显示某个面。

单击以选择该面。

如果已清除“选择多个”选项，则会立即将幕墙系统放置到面上。

如果已启用“选择多个”，请按如下操作选择更多体量面：

单击未选择的面以将其添加到选择中。单击所选的面以将其删除。

光标将指示是正在添加 (+) 面还是正在删除 (–) 面。

提示： 将拾取框拖曳到整个形状上，将整体生成幕墙系统。

要清除选择并重新开始选择，请单击“修改 | 放置面幕墙系统”选项卡 “多重选择”面板 (清除选择)。

在所需的面处于选中状态下，单击“修改 | 放置面幕墙系统”选项卡 “多重选择”面板 “创建面幕墙”。

全专业模型下载，详见右上角。
