一，钢柱设计

计算模型考虑：
顶部的网架在其自身平面内的刚度可假定为无限大,类似刚性楼板的作用,把各个柱子连接成整体,但并不提供此结构的抗侧移刚度.网架起的作用是把各个柱子联系起来共同提供抗侧移刚度,结构总的侧移刚度为每根柱侧移刚度的和.
但对于单根柱来说在网架支座处并没有可靠的侧向支撑点,上端为自由端。网架与钢柱的连接当然是铰接了，但问题的关键不在于此，关键在于该结构是属于有侧移结构，对于这种柱底与基础刚接的结构，由于柱顶有侧移，无论柱顶自由还是铰接，柱的计算长度系数均为2.0．按陈绍藩书中考虑，建议为2.6。
关于这个问题，最好的办法是把柱子和网架连在一个整体建模型计算。3d3s就可以！如果非要分开，就要试算好下部柱的刚度，然后带入网架支座约束计算，再反算回柱看其位移（柱顶位移和网架支座球位移）和强度是否满足规范要求。两者在柱顶的力和位移应一致的！柱子当然按悬臂计算！网架的支座与柱顶一般是靠螺栓连接，侧向力是靠摩擦力来传递的，并不能满足柱顶铰接的要求！

1.支座约束假定时，考虑下部支撑结构的情况，先初定一钢柱截面参数，计算出刚度值，折减后代入程序，分析设计后得到支座反力。在此得到X、Y、Z向三向反力值 用于设计钢柱的截面。那么作为钢柱来讲是一双向压弯构件，在计算假定时柱顶作何种约束假定比较符合实际？我本人认为如为独立柱支撑时，作为上端自由、下端固定;如为周边柱点支撑时上端为铰接、下端固定。不知道对不对？2.参照压弯构件整体稳定计算公式，本人认为1.把两方向的等效弯矩系数都取为1.0较为安全;2.把作用在柱身上的水平均布风荷载形成的柱底最大弯矩与得到的网架计算出的同方向上最大反力（作为一集中力加于柱顶节点处）形成的弯矩进行叠加，得到等效柱端最大弯矩。代入压弯构件计算工具程序中（当然还要确定两方向计算长度，根据不同柱顶约束情况定）计算，确定截面，不知对不对？

你说的这种结构类似于钢柱钢网架的排架结构，大跨度厂房设计常常遇到，通常要求计算纵、横两个方向的排架，并将两方向的内力叠加确定柱截面，叠加方法为：一方向内力＋另一方向弯矩的30％。 另外钢柱一端固接一端铰接计算长度系数为2。
H型钢柱确实需要处理，一般情况下按计算长度系数2.0计，它很难保证两个方向排架长细比都满足抗震规范的要求（120），我的处理方法是在H型钢柱平面外柱列加柱间支撑将其计算长度系数人为改为1.0，当然此柱列只计算横向排架即可。   此柱间支撑需设计强一些，因为有柱间支撑处网架此方向约束为简支，可能产生很大的水平力。柱间支撑设置的位置也需于其他专业配合。
另外“如为周边柱点支撑时上端为铰接、下端固定。”值的考虑一下，上端铰接即为网架支座对柱有约束，即网架可以抵抗由于风作用于柱的推力，网架靠什么来提供这个力？又传递到哪里了？因为网架只是传递力的不能自身消化。如果某方向其他柱刚度大，根据变形协调条件可以认为网架对柱有约束（靠摩察力）传递到刚度大的柱子。总之，个人也觉得比较模糊。另外，有时也碰到幕墙作用于柱的风推力，土建柱无法解决那么大的弯矩，让网架来抵消水平推力。个人觉得不行，但我的一个朋友说可以。（网架为平板网架）
网架对悬臂柱的影响也就是柱顶的轴力剪力和弯矩，网架支座一般不考虑弯矩，轴力也不在本贴的讨论范围，所以只说一下剪力，刚度的问题最终要转化到位移上来，支座位置的剪力要靠柱顶位移产生的反力来承担（滑动铰支座除外），这样既然有了剪力就能得出柱枯位移，那么也就不用麻烦的去考虑等效刚度的问题了，要不然的话就整体建模。
这个问题精确计算是很麻烦的，整体建模才行，并且网架的杆件要求基本是最终设计的截面，以保证刚度的一致，同时网架的支座约束条件对结构计算的影响也是不能忽略的。有人提出用等代法，等代梁的布置应考虑网架的布置形式，支座约束条件，同时还要保证刚度（网架刚度的计算需要适合的软件和工作量的）的近似，这些都是为了保证荷载的正确传递和水平力计算的准确，比较麻烦。通常设计是上下结构分开计算（特复杂的结构除外。网架就是一个空间双向桁架，普通的空间杆元软件都能计算，考虑下部结构的刚度和支座约束情况计算出反力，然后加到下部结构上，结构顶板厚为0（偏保守）来计算下部结构，网架杆件截面只要在正常的范围内，计算出的水平力差别不大，还要按网架规范考虑温度的影响。

1.网架对柱的影响：如果把网架考虑成完全刚性，则柱子的理论计算长度系数为0.7.如果网架对柱的约束小，则柱的计算长度系数大于0.7（实际设计取大于0.7，参考陈绍蕃著作）。 2.柱对网架的影响:如果柱的刚度较大，且网架与柱的连接节点约束水平位移，则网架的温度应力无法释放，网架在温度应力作用下上弦杆的压应力必须充分考虑，以策安全.
计算长度主要取决于柱的支撑体系和网架的水平刚度，从理论上讲支撑体系足够刚强的情况，网架水平刚度一般可以看柱无穷大（狭长的除外），网架的水平刚度可以计算出来，从经验讲，网架的水平刚度（以柱间支撑间距为跨度计算）大于所支撑的柱侧向刚度和的5倍，可以以为网架的水平刚度足够大，这时柱的面内侧向移动可以被限制（面外要么有支撑，要么是刚接梁，计算长度可以计算），支撑体系通过网架来保证其它柱的面内稳定，这时候计算长度可以按无侧移计算。固定铰和梁柱铰接是两个概念，网架与柱的连接一般都是铰接，通常偏安全计算，一般按悬臂计算，计算长度取2。规范提出的强弱支撑概念一般是基本刚性楼板或刚性水平支撑的前提，不仅要求柱间支撑有一定刚度和强度要求，水平支撑体系也是必须刚强的，保证水平力的传递。
底部固结，顶部与网架铰接的柱子平面内（平面内无支撑无刚接梁）的计算长度应该为2.03，整体结构有无侧移与网架本身刚度无关，只与柱子＋支撑（刚接梁）的刚度有关，网架本身的刚度一般为约束自身变形的能力，如果网架还需要对下部支撑结构单独提供约束能力（如柱子倾斜），则应该重新审视整体结构的可行性。

 这种结构，举一个简单的例子，把网架等代为简支梁，从计 算角度来看，无论这个简支梁的截面多大，刚度多大，两边柱子的平面内计算长度还是2.03，除非柱子抗侧刚度大到能达到规范无侧移的条件，则可以按照无侧移条件来取其平面内计算长度。

只有一种情况下，柱子平面内的计算长度无法确定，就是网架的上下弦都与同一根柱子连接，目前现行钢结构规范对这种情况还无法提供明确的依据。
1、计算长度取2.03是常规的设计方法。但从结构理论上讲，网架是双向桁架，和梁还是不同的，网架两个方向都是有很大的水平刚度，可以传递水平荷载，如果网架周边和柱铰接连接，柱列双向都有刚强支撑，对网架和下部结构进行整体分析，柱的面内计算长度应该是小于2的，不设支撑的柱即使两端铰接（摇摆柱），结构也是稳定的，但这不属于常规的设计方法。2、这种结构，举一个简单的例子，把网架等代为简支梁，从计 算角度来看，无论这个简支梁的截面多大，刚度多大，两边柱子的平面内计算长度还是2.03（从结构整体分析来说，就不是这样，由于双向柱间支撑的存在，网架很大的面内刚度，结构可能是无侧移的），除非柱子抗侧刚度大到能达到规范无侧移的条件，则可以按照无侧移条件来取其平面内计算长度，这不全对，网架和梁还是有区别的，将网架简化成梁时，梁应该是双向的，同时梁间应该有水平支撑，不然和实际就不太符合，因为梁的面外刚度和水平支撑比起来小的多。结构有无侧移和楼盖刚度关系很大的，因为实际设计中，不可能每个柱列都有刚性支撑，其它柱的侧移是通过刚性楼盖限制的，高钢规的有无侧移规定就是基于柱间支撑或者墙的刚度和面内刚度提出的。对于多高层钢结构来说，如果不计入面内刚度，只有所有柱列都有墙或者支撑才能做到无侧移，实际并不是这样。3、屋盖的交叉支撑可以通过水平支撑杆作为其它梁的侧向支撑点，因为通常情况下交叉支撑的水平刚度都很大，从理论上说如果梁的水平刚度足够大，同样也可以作为不动点，即梁两端连在不动点上，其它梁或者柱通过支撑杆连到梁跨中的一些点上，此时梁需要的面外刚度有公式可以计算出来，但规范并没提到这些特殊结构的情况。

二，支座设计

可以采用橡胶支座，支座上放置橡胶垫后即可假定为可动支座，可以水平移动并可转动。要把计算模型中支座调整为可动支座，否则计算模型和实际设计的不符，就容易出现你这种情况，一般水平反力过大是因为把支座设为固定支座的缘故，如果设为绞接支座，网架挠度又太大
解决方法：整体分析，或用弹簧支座来模拟下部的混凝土柱，也许水平反力会急剧下降。或者，如果不影响整体的结构不变，释放水平力，看看支座位移如果不太大的话，用可动支座。
如果达到这样的水平推力的话，你下面的混凝土柱子截面应该在800mm左右，你再看下计算模型，是不是柱子刚度输得太大了。加上抗剪键是可以的，不过也得考虑网架支座的“十字”加劲板、过渡板与预埋板等处的焊缝是不是满足抗剪的要求。

问题：对于支座布置图时，程序中如何X/Y向的刚度如何是否默认定义的，是否需要考虑转角度等考虑？
支座条件说具体了，还与网架形式、网架下部结构等都有关，这方面，我还没有总结出一套系统的东西来，因此只能就事论事。
你所说的支座属于平板压力支座，采用该支座的前提是结构对水平变形不敏感，支座以传递竖向力为主，因此摩擦力不作为考虑因素，同时如果下部为混凝土结构，采用0.3的弹性刚度与该支座的状态比较接近；摩擦力与支座的弹性刚度还有不同之处在于，摩擦力不只与摩擦系数相关，还与支座压力有关，而网架的不同部位，竖向反力是不同的。如果平板支座的水平弹性刚度按下部结构处理，则需将支座底板与过渡板焊劳，这时更不存在摩擦力的问题。对于其他需求，则需采用其他种类的支座。
网架与下部结构整体计算时，本身已考虑了下部结构的刚度，如果柱顶水平力比较大，可以考虑将支座设为滑动的，这时不考虑下部结构的刚度，滑动支座在整体计算中可以设置一个上下铰接的短柱来代替。

前几天用MST2008做了个直径30米起拱的双层网壳，下弦是平的，支座为弹性支座，按实际情况输入下柱的截面规格和高度，程序自动计算下柱刚度（就因为这个原因还是比较喜欢用MST），上弦考虑了0.8的恒荷载，0.5的活荷载，下弦0.2的恒荷载，一开始输的砼柱是直径600的圆混凝土柱，水平力最大是150KN左右，后来一看输错了，原结构中是直径800的混凝土柱，修改后水平力是200KN左右，和Z向荷载基本上差不多大小了，把200KN的水平力加在混凝土柱头上计算配筋面积8500，原结构中有环形混凝土梁，柱子的长度是按环形砼梁以上2500mm的长度计算的，一看原图上混凝土柱配筋10000多。   下柱的刚度越大，对网架的变形控制就越大，网架计算过程中迭代的次数就越少，柱对网架的作用力大，所以水平力大也是正常的，网架的杆件内力也会大一些。如果一味的减小下柱的刚度来减小网架的水平力，就会使网架的杆件内力也减小，程序自动优化的杆件也小，对于网架来说是不安全的。    这个工程10米的柱子柱顶100KN的水平力符合实际情况，我们一般采用钢管混凝土柱，按悬壁柱来计算。
由于该模型是静定结构（整体），需要严格控制每一道关键点，一处马虎就可能造成结构失败，比如柱顶的铰接支座承受水平力不足，比如钢管混凝土浇注存在问题造成承载力降低，比如柱脚或基础刚度下降，等等因素，造成施工难度加大。如果想规避这种难度，就采用小弹性刚度的支座，代价是网架用钢量增大；采用橡胶垫板的方案是可行的，但是橡胶垫板的抗滑移控制不易做到，要采取加限位或增加聚四氟乙烯垫板等辅助措施。
一般弹性刚度取计算值的0.7左右，不按实际计算值取，是考虑留有余量的
1、在四周封闭的建筑上空施工的网架，网架为平板时，且周边有女儿墙时，一般都不考虑网架的风荷载作用的，有曲面造型时按建筑荷载规范处理，支座设计一般为弹性支座。2、如果有一面或多面敞开的上空施工的网架，即使是平板网架仍需全面考虑风荷载，一般都按风吸力计算的，加的是负值，一定程度来说，对网架结构有利。3、若是独立的基础支撑，比如收费站和加油站等，除了考虑网架上下弦的风荷载外，则还考虑了侧面风荷载对结构的影响。

结构设计中的弹性刚度是指支撑体系发生单位位移所需要的外力，即将支撑结构体系看成一个三向弹簧，因此弹性刚度包括三个内容：竖向支撑刚度；两个水平方向的剪切侧移刚度。  通常情况下，当下部支撑结构较复杂时，准确地做法应该是上下结构整体连算，一种可以替代的办法是考虑下部局部支撑结构联合计算，现有的计算软件完全能够做到这一点。  当然如果采取橡胶支座，则支撑刚度应该为橡胶和其他支撑结构对应刚度的串联弹簧刚度，不过这种情况下通常无需考虑下部其他支撑结构刚度，其原因各位可以用高等数学求极限的方法对串联弹簧等效刚度公式做一简单推导既可证明，推导的前提条件是橡胶刚度相对下部支撑结构刚度很小。  一般平板压力支座其自身的水平支撑刚度很难确定，竖向支撑可以近似按堪固考虑，但是水平刚度则不能简单按此处理，也不能近似按0.3考虑，通常，平板支座水平支撑刚度和压力有较大关系，以钢和混凝土支撑柱来说，钢和混凝土的摩查系数大约为0.2-0.3，在此条件下，水平滑移能力直接和压力相关，而压力对不同工程又是一个不确定值。因此，对于平板压力支座，比较准确地做法还是需要计算下部支撑刚度或者整体连算。

三，屋面结构

结构找坡虽然会使网架杆件类型、螺栓球种类增加，但是却能够提高网架整体刚性，控制挠度。42米跨两坡5%坡度，支托高度最高达1050mm，小立柱会不会失稳，值得研究。48支托管用M20螺栓和球连接，当支托高度超过700mm时（以我的工程经验），在长期风荷载的作用下，支托螺栓会出现松动，有一个工程中的一个支托螺栓直接就断裂了（我分析可能是强风作用下长期摇动，以及螺栓根部承受弯矩过大），所以我现在通常不会让支托高度超过700mm，如果必须超过，我认为应该加大支托管管径，支托螺栓必须拧紧，让支托管管口和球严密贴合。杜绝由于支托管高度加工误差，现场安装人员为了让檩条处于同一水平而故意不将支托拧到位。还可以将支托管焊接于螺栓球上（球要预热，安装不方便，一般不用）。

补充一下,楼主算下来,网架最大竖向位移为132mm,实际安装好后,挠度有可能超过规范值,请楼主注意。很多时候实际情况比计算结果要差。同样，1050mm的支托管算下来受力可能是够的（对不起，我没有算），M20螺栓抗剪、抗拉都是够的，但是实际情况下还是有较大的隐患存在的。
平板网架支座约束一般以Z向约束居多，对于三向或者二向约束的支座节点，计算时需要考虑水平力，那些单向约束的支座节点可不考虑水平力（数值不详）
对于平板网架仅约束Z向，不需要考虑水平力，即使有水平力也不会很大，靠支座底板与过度板之间的摩擦力既可抵抗，如抵抗不住，是允许支座有微量的位移的。
MSGS上规定的平板网架的上限为700KN是指自动设计支座而言的。也就是说700KN以内的平板网架，程序设计的支座是没有问题的，大于这个上限他们不负则任的。这并不是指平板网架反力大于700KN就有问题，而国内能够自动设计支座的好象也就此一家。但MSGS设定了一个范围。对与平板网架反力一般承压在600-700KN我觉的不应作为一个界限，因为很容易超过，对于工业厂房的中柱或悬挂吊车的平板网架其反力一般在1000KN—3000KN之间，同样可以用平板压力支座。只是按规范验算够即可。

四，节点处理

螺栓球节点用于中小跨度的结构，焊接球用于大跨的结构。跨度48米，恒载0.3，活载0.5，风载0.6，你这个工程设计应该采用焊接空心球节点
在《网架结构设计与施工规程》JGJ-91规定中，针对屋盖结构，48米的跨度只是中跨度网架。设计网架节点要考虑很多实际情况，不能只是按跨度大小来定。相比较来说，螺栓球节点属栓接，安装方便。焊接球要求现场高空焊接，对于施工人员技术水平和焊接质量要求较高，施工难度大。
中跨（30米）以上最好用焊接球，螺栓球节点不稳定因素太多，加之质量控制手段相对落后

设计时应按螺栓球考虑，因为螺栓球压杆相对焊接球要大些，这样可以安全一些。焊接球与螺栓球部分相接部位要考虑焊接收缩的问题，一要控制杆件的下料，二要控制焊接与螺栓球的安装顺序及焊接顺序。个人认为最好不要设计成焊接球包围螺栓球或螺栓球包围焊接球的结构，可以做成平行的结构。
我觉得荷载的大小是决定采用何种节点形式的非常重要的因素。本人曾做过多次比较，相同跨度，如荷载过大，采用焊接球比较经济。
[1]从节点构造要求上来说,焊接空心球节点适合于各类网架结构形式和网架规范允许的各类开间跨度.对于螺栓球节点最好相邻杆件的内力差别不大,一般跨度大的网架邻杆件的内力差别比较大,若采用螺栓球节点会造成螺栓球过大使用钢量过大,所以相对来说采用焊接空心球节点更合适些.48米跨度不大,采用螺栓球节点也可以.[2]从制作上来看,螺栓球制作往往存在比较大的误差,很难做到规范的要求.[3]焊接空心球安装完毕无法拆卸.

螺栓球上连接其他构件，个人感觉还是用螺栓连接最好，因为螺栓球直径一般比较小，焊接的话焊缝长度也比较小。焊接球与螺栓球的安全问题，同意楼上独孤雪的观点，我认为，螺栓球施工质量中很重要的一点就是螺栓的拧入程度是否达到要求，是否存在螺纹外漏的情况，同样，焊接球网架最重要的也是焊缝的质量。可是，这两个问题检查起来难度是有很大差别的，螺栓的拧入程度怎么样，观察就能看出来，而焊缝的探伤，即使按二级焊缝也才20%，检查起来比较困难。所以，从实际情况来说，螺栓球更容易控制施工质量。
《网壳结构技术规程》5.3.4 高强度螺栓的性能等级应按螺纹规格分别选用。对于M12～M36的高强度螺栓，其强度等级为10.9S；对于M39～M64的高强度螺栓，其强度等级为9.8S。螺栓的形式与尺寸应符合现行国家标准《钢网架螺栓球节点用高强度螺栓》GB/T 16939的要求。高强度螺栓经热处理后的受拉强度设计值，对10.9S，取430N/m^2，对9.8S，取385N/mm2；而表5.3.2 螺栓球节点零件推荐材料中有20MnTiB，40Cr，35CrMo–螺纹规格M12～M24；35VB，40Cr，35CrMo–螺纹规格M27～M36；35CrMo，40Cr———–螺纹规格M39～M64；并没有普照兄说的45#钢，螺栓球一般用45#钢。对照：《网架结构设计与施工规程》JGJ 7-91中　第4.4.2条 螺栓球节点的钢管、封板、锥头和套筒宜采用国家标准《碳素结构钢》GB 700-88规定的3号钢或国家标准《低合金结构钢技术条件》GB 1591-88规定的16Mn钢，钢球宜采用国家标准《优质碳素结构钢钢号及一般技术条件》GB 699-88规定的45号钢，螺栓、销子或螺钉宜采用国家标准《合金结构钢技术条件》GB 3077-88规定的40Cr钢，40B钢或20MnTiB钢等。8.8s的螺栓可采用45号钢。产品质量应符合行业标准《钢网架螺栓球节点》JGJ 75.1-91的规定。第4.4.4条 高强度螺栓应采用国家标准《钢结构用高强度大六角头螺栓》GB 1228-91规定的性能等级8.8s或10.9s,并符合国家标准《普通螺栓基本尺寸》GB 196-81粗牙普通螺纹的规定。高强度螺栓经热处理后的受拉强度设计值：对40Cr、40B钢与20MnTiB钢，取为430N/mm2，对于45号钢，取为365N/mm2。这两个标准是有区别的，《网壳结构技术规程》是针对网壳结构说的，《网架结构设计与施工规程》JGJ 7-91适用于工业与民用建筑屋盖及楼层的平板型网架结构（简称网架结构），其中屋盖跨度不宜大于120m，楼层跨度不宜大于40m。；个人觉得还是《网壳结构技术规程》还是比较科学的，至少它考虑了螺栓规格较大时，可靠度会降低的因素。
网壳结构技术规程之所以提到9.8s，而网架结构技术规程提到的是8.8s，是因为两个规程出台的年代不同，网壳规程是2003年的，在GB/T16939之后，9.8s是GB/T16939特别提出的等级，在该标准的相关资料中有说明，现在使用网架高强螺栓，应该以GB/T16939为准，这也是网壳规程与 网架规程对螺栓要求不同的主要原因。

五，结果控制

当然是网架计算书中的设计值，短向跨度/250是满荷载下的挠度。实际上计算书中的挠度值也不全对，因为计算书中提供的也往往是满荷载下的挠度值。建议网架计算书中应分别标注自重下的挠度和屋面施工完毕的挠度以及满荷载挠度，挠度一般是考察网架结构的观感；但作为网架的承载指标时，建议不要控制网架的初始挠度（自重挠度），要重点关注网架屋面完成后的挠度与初始挠度的挠度差，这个差值一般能反应网架的真实承载能力。
我认为这个设计值应该是1.0恒+1.0活工况下的挠度计算值,而规程中规定的用短向跨度除以250得到的值是允许挠度极限值.

应该是网架测量时现状荷载条件下的理论计算值。因为计算书中的扰度都是最不利值，和安装完后的荷载条件一般是不同的，起码活载基本没有。规范的本意是控制安装精度，同等荷载条件下，实测不应大于理论的1.15倍，实测和理论计算相互印证
1.理论上网架的自重挠度是不含支托和檩条的；但一般支托和檩条对网架挠度影响不大，所以只要测量方便就行了，上不上都可以测量。
2.挠度测量当然 要用水准仪，水准仪不要放在网架上，对读数容易产生干扰，最好放在混凝土的台面上。网架作为空间结构，与桁架等不同，测挠度最好先测量支座点标高，计算后得出网架的实际就位标高，然后按规范要求测量网架中部各挠度控制点的标高，测量时可以测量球的下部（或上部）或杆的中部都可以，注意要根据球径进行修正，得出球心标高值，该值与网架未变形状态下的标高值的差值，即为挠度。
3.我们测量挠度一般是在下面固定好水准仪，直接将钢尺从下弦球垂下拉紧，测量钢尺读数得出的，但钢尺读数要注意修正，与温度、风的大小都有关；如果风比较小的时候，下面加上弹簧秤，将支座点和中间点一起测是比较准的。

六，计算软件计算对比

网架的水平力应该是很大的(水平约束没有释放),大跨度力更大,网架单独计算时支座弹性刚度的取值将直接影响水平力的大小当考虑温度应力时,水平力更大.水平约束释放后,水平力不见了,或采用网架默认支座水平力很小,但是水平的位移还是存在的,并没有因为水平力的消失或减少而减少.3D3S计算时考虑的是周边XY方向被约束的情况.网架自身的的内力产生的应变回传到支座，所以3D3S的力大。用3D3S计算时应考虑单面的水平约束释放。3D3S，MST，SFCAD等设计的基本默认假定都是不同的，设计时必须注意。建议重新建模,单面释放水平约束，这样做更符合实际情况，理论上混凝土柱顶不能成为刚性支座。

七，网架材料

一、杆件
    杆件是网架的重要组成部分，在网架中杆件一般是采用圆钢管，在国标中已经给出了圆钢管的规格，但是根据长期的使用习惯及杆件配套的配件如封板锥头的原因，并不是所有国标圆钢管的规格网架都采用，其常用的圆钢管的规格见表1-1：

    除表1-1以外，大型网架有可能用到直径为245、273或325的圆钢管，若采用螺栓球网架，这些直径的圆钢管的配件（锥头、套筒）在市场上很难采购，况且这么大直径的钢管作为网架杆件使用也不是很合适，所以一般网架并不建议采用直径超过219的圆钢管。
    圆钢管采用高频焊管或者无缝钢管，高频焊管通常选用《碳素结构钢》GB/T700-2006中的Q235钢；无缝钢管通常选用《结构用无缝钢管》GB/T8162-2008中的20#钢，不常选用《低合金高强度结构钢》GB/T1591-2008中的Q345钢。

Q235钢化学成分                 表1-2-a

20#钢化学成分                   表1-2-b

Q345钢化学成分                  表1-2-c

Q235、20#、Q345钢力学性能           表1-3

实际工程中也会用到不锈钢杆件，选用SUS304不锈钢管，但SUS304不锈钢管属于美国牌号材质的不锈钢管，国内牌号相当于0Cr19Ni9不锈钢管，通常用 0Cr18Ni9替代。

    文章来源：建筑科学

    在做外墙外立面的时候，不采用幕墙的形式，可以采用另一种方法，利用零件功能对外墙进行分割，已实现石材外挂的效果。下面我们一起来进行绘制。

    首先绘制一个简单的外立面模型。

    将要分割的墙体全部选中，被选中的墙体会变成蓝色透明状态。

    在工具栏中，选择修改-零件栏-分割零件命令。

    会形成选中待编辑的状态

    选择编辑草图命令，按照外立面瓷砖的尺寸绘制分割线，此时分割线不能使用矩阵命令，需要注意模型线一定要超过零件外边界，否则不会被分割。

    在里面上选择相交参照，可以按照标高进行分割。

    确认后，就可已达到分割外表面石材的效果了，如下图。

    我们也可以在属性栏中修改单个零件的材质，首先要勾掉通过原始分类，然后在材质选项中选择相应材质。





    免费Revit教学视频。







本文源自微信公众号：宏建智慧建造

在项目里总有一些异形的玻璃雨棚，今天就教教大家如何创建一个异形的玻璃雨棚。

第一步，在内建体量里根据图纸创建相应的异形雨棚

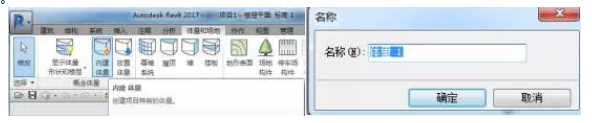

内建体量

异形雨棚

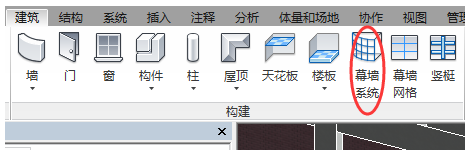

第二步，使用幕墙系统生成网格，记得在编辑类型里将其数据调整。

幕墙系统

第三步，使用屋顶功能，拾取上一步生成的网格，生成屋顶。

屋顶功能

屋顶

第四步，画一面墙，利用附着功能将其贴合上一步生成的屋顶。（这个墙的位置取决于图纸上的大梁位置）

附着功能

附着后的墙

第五步，放置钢梁前需要勾选三维捕捉，拾取墙的上方轮廓，生成相应的钢梁。（以此类推生成全部所需的大梁。）

第六步，使用梁系统功能，用拾取支座拾取两个大梁；

梁系统功能

拾取支座

创建一个封闭区域，并将梁方向设置为垂直于大梁。（以此类推继续生成剩下的次梁）

    最近研究了一个有关于幕墙替换嵌板后导入navisworks和lumion中材质的问题以及解决方案，很多小伙伴在绘制完模型之后都会导入navisworks和lumion中进行查看和渲染，在材质替换的时候，经常会有你替换一个材质其他的构件也会跟着改变材质，或者是一个整体就是一个材质，不知道小伙伴有没有碰上这种情况呢，如果有的话，让我们一起来研究一下吧

    一、revit幕墙嵌板在navisworks中出现的问题及解决方法

    1、导出一个NWC格式的文件，（不会导出的小伙伴看这里：在revit中，点击大R符号，在左上角，然后我们会看到一个导出，左键单击导出会看到一个NWC，左键就可以导出了）

    导出图如图所示

    2、打开navisworks软件，打开导出的模型，在这需要给模型进行一个着色，视点—模式—着色

    3、着完色后会看见我们之前替换的门嵌板是一个整体，为合成部分。？？？头顶一个大问号我们的门嵌板不是有门框、把手吗，怎么都和玻璃一样了

    4、那如果我们要中门嵌板的门框呢，要怎么办？经过我们进行测试过后终于发现问题还是在revit模型当中，在revit中，门嵌板的门框、把手、玻璃都是有材质的。

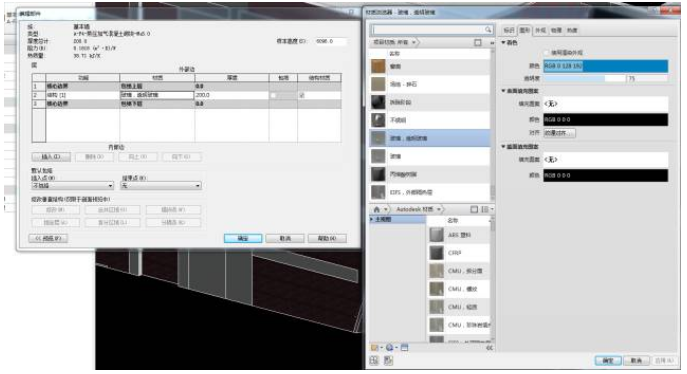

    所以，在revit中添加，选中嵌板，-点击编辑类型，在材质和和装饰中可以进行添加材质，点击按类别后面会出现3个点,点击3个点就可以材质浏览器的界面

    替换材质,选择需要替换材质的构件—选择材质—确定—应用—确定（使用同样的方法替换其他门窗嵌板的材质）

    替换材质,选择需要替换材质的构件—选择材质—确定—应用—确定（使用同样的方法替换其他门窗嵌板的材质）

    5、材质替换后

    再导出一个NWC文件，在navisworks中打开，依旧要选择着色

    6、发现还是选不中门框、把手、玻璃，他还是一个整体。在你选中门嵌板的时候，单击右键，选择“将选取精度设置为几何图形”，就可以选中门框等了

    这样，我们的revit幕墙嵌板在navisworks中出现的问题就解决了

    二、revit幕墙嵌板在lumion中出现的问题及解决方法

    1、在导出lumion文件时，会有两种方法，第一种时导出FBX格式,方法和导出navisworks一致

    第二种是使用插件导出

    2、我们会发现两种导出的模型在lumion打开一开始是不一样的，导出FBX格式是整个模型都是一个材质，而使用插件导出的是有分材质的

    3、开始替换材质，选择材质—选择需要替换材质的构件—选择材质—保存（在左下角有一个√的符号，添加完材质一定要记得保存，不然刚刚的努力就白费了哦）

    4、在替换材质的时候发现问题了，两张图，下方图一这个模型是使用revit软件自带导出的，下方图二的模型是使用插件导出的，两个模型，在同样选择楼梯构件的情况下，使用插件导出的把模型中的构造柱和百叶也选中了，而FXB格式的只是选中了楼梯，这是怎么一回事呢？

    第二个是门嵌板的问题，下方图一是使用插件导出的，模型在材质上有区别的，可以分别选中；下方图二是FBX格式，FBX导出的门嵌板材质上是没有区分的，只能选中一个构件

    所以我们需要进入到revit中去查找一下原因,看到下面的图片我们会发现这些材质都是按类别

    5、故我们可以得出以下结论：

    在导出的FXB模型中，它是按构件类型名称来分的，类型名称一样的构件会都被选中，

    使用插件导出的模型，是按材质类别来分的，材质类别一致的会都被选中

    如果在revit中添加了材质，那么在lumion中点击替换材质的时候，就不会出现和别的构件材质一样了（除非材质一致）

    在revit中未添加材质且材质为按类别，会出现替换一个构件而其他构件也会被替换

    在revit中未添加门窗嵌板材质导出的模型，无论是两种方法的哪一种，导出的模型门框，把手，玻璃都为一个整体，可看下图（因为在小编导出lumion模型的时候已经添加了门嵌板的材质，所以未添加材质的就在这里简单的说明一下）

    导出FBX格式时，小编有一个大胆的想法，就是将revit幕墙门窗嵌板族改为嵌套族，希望大家勇于尝试

    最后，当我们需要使用lumion做渲染图时，最好能在revit中记得给模型添加材质哦，尤其是门窗嵌板；lumion两种导出方案我们都看了，你会选择哪种呢？个人会选择第二种哦，有两个原因，第一个是插件导出文件较小、时间短；第二是在lumion中更方便改材质，。

    来源：深圳市可视化BIM

在幕墙上自定义幕墙嵌板时，可以从轴网排除线段以获得所需的结果。

1. 单击“结构”选项卡“构建”面板（幕墙网格）。

2. “除拾取外的全部”。

3. 将光标放置在幕墙上，以便显示幕墙预览。

4. 单击以放置幕墙网格。

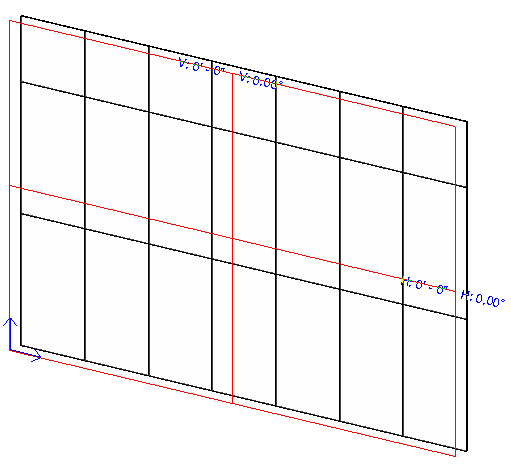

   此时幕墙网格线将显示为红色。



5. 单击幕墙网格线段将其从嵌板上排除。

   当单击线段时，它们将显示为虚线。



6. 完成线段排除后，请单击“完成当前任务”，以便放置新的幕墙网格。

    来源丨益埃毕教育

    幕墙在现在的建筑中应用十分广泛，看起来美观大方。不同建筑设计中的幕墙各不相同，其中不乏有曲顶的幕墙设计，比起方方正正的一般幕墙有一种流线的美感。那么在Revit中如何绘制这样的幕墙呢？下面就一起学习一下如何绘制幕墙顶为曲线的幕墙。

    1、首先新建一个项目，绘制一个幕墙，属性类型如图所示。

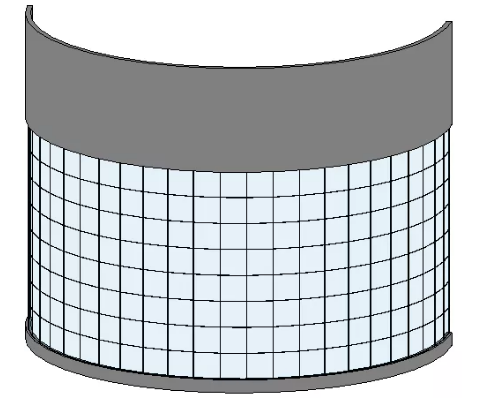

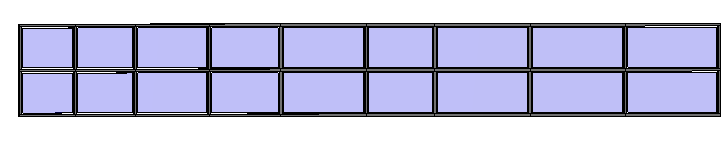

    幕墙外形如下图所示：

    2、要形成波浪曲线形的幕墙顶，需要用到拉伸屋顶，让幕墙附着在曲线屋面上，这样就能形成曲线的幕墙顶部。

    具体操作如下：选择绘制拉伸屋顶，如图所示。

    拾取一个立面的平面绘制拉伸屋顶的曲线痕迹。

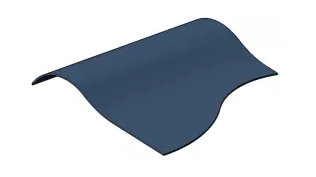

    3、确认后绘制出曲线的拉伸屋顶，然后选择幕墙使它附着在屋顶下，如图所示。

    结果如下图所示。

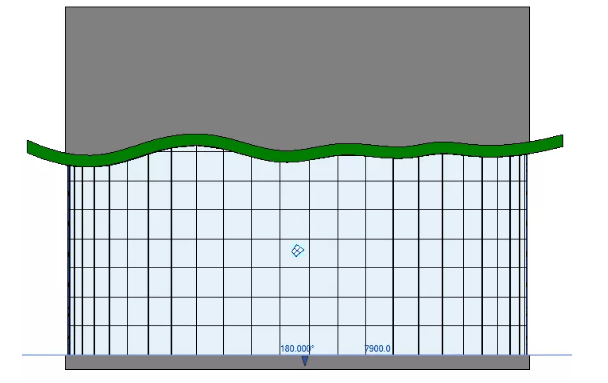

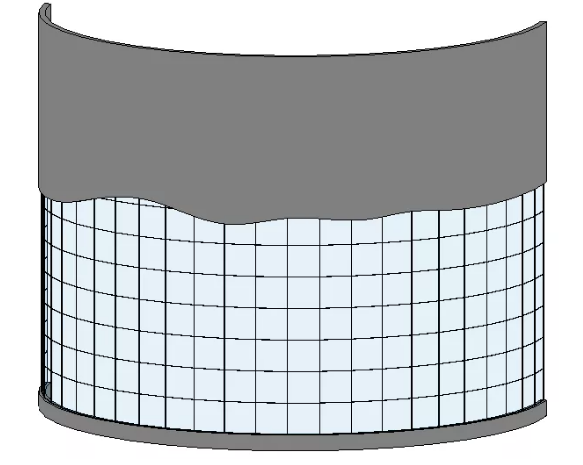

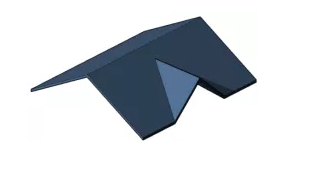

    最后用永久隐藏“eh”隐藏屋顶，就得到了想要的曲顶幕墙，如图所示。

    意义：通过学习上述文章，可以了解到通过使用软件中不同的功能相互搭配，来构造不同的造型，例如本文中使用“拉伸屋顶”和“附着顶部/底部”命令，相互搭配，构造曲线顶部幕墙。还可以通过搭配使用其他命令，来构造不同类型的模型，合理运用。

    在使用Revit绘制墙体时，我们会发现墙饰条不能放置在幕墙上，那么要如何解决这个问题呢，快和小编一起去看看吧！

    1、绘制一个幕墙。

    2、用拆分命令将需要放置墙饰条的部分进行拆分。

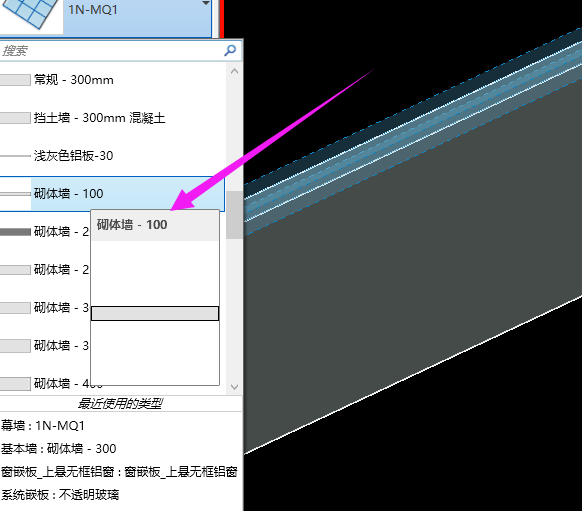

    3、点击拆分过的位置，选择墙体，将幕墙替换为普通墙体。

    4、将墙饰条放置于替换过的普通墙体上即可，效果图如下。

    是不是很容易呢，快来试试吧！

5月24日，由中建三局承建的

贵阳机场T3航站楼项目

结构区域桩基施工全面完成

项目采用全国首创的

双套管双驱动全回转工艺

有力破解喀斯特地貌桩基施工难题

全面转向主体结构施工冲刺阶段

项目地处贵阳地区喀斯特地貌发育密集区域

设计最大桩长达100.4米

由于地下水对可溶性岩石的溶蚀作用

同时地下部分结构松软，岩层较多

多见溶洞、流沙及暗河等现象

在此地貌上进行桩基施工尤为困难

特别是由于土壤含水量大极容易发生坍塌

由于桩基深度较大（最长达100.4m）

现有的全套管全回转工艺（单套管）

在进行护筒下压施工时

一般压至60m深度便会受限于

摩擦阻力及护筒变形等原因

无法继续下压护筒

从而导致60m以下钻孔侧壁易塌孔

项目创新应用双套管双驱动全回转工艺

在外套管钻进达到极限时插入内套管钻进

直至达到桩基持力层面

浇筑时先完成内套管浇筑

拔出后再进行外套管浇筑成桩

不需要泥浆护壁，清洁高效

有效避免钻进过程中的塌孔现象

降低埋钻风险

可有效应用于深厚回填、岩溶强发育地区

当前，项目桩基施工完成100%

累计建筑面积完成65%

主体封顶面积完成48%

钢构柱、铸钢件累计吊装2854吨

钢网架累计拼装1080吨

幕墙、屋面、机电安装

消防及精装修工程已局部插入施工

创新工艺是如何诞生的？

超长桩施工工艺制约桩基工程快速推进

贵阳机场三期扩建3号航站楼工程为全国首例在喀斯特地貌下高抛回填区域中采用全套管管内取土工艺进行超长超大直径嵌岩桩基施工项目，超长桩平均桩长90米，最长超过120米。在采用双套管双驱动全回转工艺施工前，B2-123号超长桩（桩长86.97米）采用单套管单驱动全回转施工工艺，11月4日开孔，历经2次塌孔回填混凝土，加之机械设备受到超深回填土层导致机械设备故障影响进尺效率，12月5日才定岩终孔，至12月6日浇筑完成，历时33天。新建3号航站楼目前超长桩有23根，若不探索新工艺，按照现有工艺施工，仅超长桩施工就需一年时间。

超长桩使用新工艺成孔时间大大缩短

为解决超长桩施工难题，三期指挥部牵头各参建方，成立专项技术攻关小组，先后组织专家咨询及论证会10余次，形成双套管双驱动全回转钻机与旋挖钻机在超厚回填复杂地层的联合应用新工艺。按施工部署，新工艺在B3-96号超长桩进行实验浇筑。

12月10日，B3-96号超长桩采用首创双套管双驱动全回转新工艺开孔，于12月20日定岩终孔，期间因穿多层溶洞防止溶洞填充物塌陷，套管加固耗费3天，净施工时间8天，这比单套管单驱动全回转施工工艺成孔时间缩短23天。

新工艺施工牵动人心

12月22日20时许，超长桩B3-96号开始浇筑；12月23日17时36分浇筑到470方，在同步提升钢护壁套管时，测绳液面读数37.4米，混凝土液面陡降5米。22时02分累计浇筑710方，混凝土液面不稳定，伴随着上升又下降。此时混凝土浇筑已远超计划方量，指挥部紧急安排施工单位调整混凝土供应方案，暂停其他土建工程浇筑，确保B3-96号桩混凝土的充足供应。12月24日凌晨3时累计浇筑1030方，液面读数36.26米，此刻混凝土液面再次陡降17米。

新工艺首次混凝土浇筑试验也蕴藏着高风险。行业内混凝土浇筑超过24小时均为超缓凝混凝土，浇筑时间过长，在浇筑过程中混凝土出现初凝，将导致护筒拔不起来，目前几乎没有项目使用。双套管工艺正常拔管、拆管需要15-17小时，混凝土浇筑净时间为7小时，若浇筑过程中出现大量溶洞等不可预的突发情况，浇筑时间过长，成桩的风险非常大。通过前期大量配方试验发现，缓凝期最长为36-40小时，也就是从开始浇筑到浇筑完成，一旦浇筑时间超过40小时废桩的可能性将非常大。废桩不仅造成巨大经济损失，更严重的将导致现有桩孔位置将不能再进行桩基施工。

时间一分一秒过去，浇筑仍在继续，整个浇筑过程牵动着指挥部和施工单位所有人的心。04时23分累计浇筑1180方，测绳读数43.8米，上升5.2米；05时02分累计浇筑1220方，测绳读数35.76米，混凝土液面稳步上升。终于，经过41个小时的连续奋战，B3-96号桩累计浇筑方量1430立方混凝土，创下单桩混凝土浇筑方量超1000立方的记录，新工艺下的首根超长桩顺利浇筑完成。

从12月22日20时开孔至12月24日14时浇筑完成，混凝土浇筑时间不到2天，整桩从开孔至成桩10天以内完成施工。随着新工艺的不断熟练和优化，成桩时间还将进一步缩短。按此计算，采用新工艺后一根超长桩的旋挖和浇筑时间将减少23天。后期，采用新式工艺后桩基施工将大大缩短工期，为工程快速推起到强有力推动作用。

双套管双驱动全回转工艺

三大核心技术成功化解超长桩施工难题

3号航站楼典型地质剖面图显示场区为高抛回填区域叠加溶洞及岩溶裂隙发育密集，回填深度平均约40米，局部回填深度高达64米以上，回填时间短，属欠固结土，部分区域存在厚达40米以上的泥夹石，其中超长桩平均桩长90米，最长超过120米。桩基施工需克服超厚回填土层后再击穿溶洞和裂隙、强风化岩面，桩端持力层到稳定的中风化岩面上，致使桩基施工功效较以往贵州省区域内其他项目大大降低。经技术攻关形成的双套管双驱动全回转施工工艺采用三大核心技术成功化解难题。

一是精细化设计。原设计根据该区域地勘报告和上部受力荷载，经计算该部分桩基直径需为桩径为3米嵌岩桩。且目前该桩基施工工艺市面上无施工该桩型所需护筒，而且到沿海厂商定制该护筒，所花费巨大且耗时较长、施工用此护筒也需要调用更大功率全回转钻机。为高效推进超长桩的施工，由三期指挥部牵头，集中各参建方技术力量多次研讨设计方案，精细化设计。过程中充分挖掘桩基础在复杂地质下正向受力可能性，充分考虑下部溶岩溶洞区域正向摩擦力，将该区域桩型设计成三截面递减,桩截面积逐步减小，从而减少桩身自重和负摩擦力。因此可将该桩桩径缩小至2.6米外径和2米内径组合，从而大大降低原设计的桩基施工成本。

二是超长桩基混凝土施工技术。3号航站楼桩基工程超长桩设计为超大桩径（最大桩径2.6米）、超大桩长（均长超90米）、超大混凝土浇筑量（单桩均为400立方），如遇溶洞等异常情况，混凝土浇筑时间会大大延长。为防止浇筑过程中混凝土出现初凝影响成桩质量，在超长桩施工过程中采用超缓凝自密实水下不扩散混凝土，添加超缓凝剂、硅灰、水下不分散剂、限裂纤维的外加剂，从而让混凝土性能满足超长桩浇筑时间长的施工要求。

三是双套管双驱动全回转式施工工艺。超长桩成孔采用两级套管护壁加长钻杆超大功率旋挖钻机取土的方式。该种方式避免了直径2.2米套管在回填层内受侧摩阻力，能够保证直径2.2米套管下压至持力层面，对整个桩身形成有效的护壁作用，避免成孔过程中发生涌泥及塌孔现象，确保成桩质量及成桩速度。

桩基准备浇筑

项目简介

贵阳龙洞堡国际机场T3航站楼项目

总建筑面积16.7万平方米

按2025年旅客吞吐量3000万人次

货邮吞吐量25万吨

飞机起降量24.3万架次目标设计施工

是贵州省“十二五”期间规划的重点建设项目

贵州省节后复工的首个项目

从方案设计开始结构设计工程师应尽早参与到方案设计中,要在平面布置、立面造型、柱网尺寸等方面提出结构设计工程师的建议和要求，以求在后期的施工图设计中为降低结构用钢量掌握主动权。

　　方案设计应该控制以下要点：

　　建筑物的体量，包括平面尺寸，柱网尺寸，层高，总高度等因素，决定了结构的形式，因而也就决定了结构的造价范围。

　　1.1 建筑平面布置上力求方正，尽量避免出现平面不规则，控制平面长宽比，房间(板块)分隔不要相差太大。

　　1.2 建筑物的体型规整，结构的侧向刚度和水平承载力沿高度宜均匀变化，层高相差不要太大。

　　1.3 立面上尽量少作一些通过钢筋累积起来的复杂构架、外凸较大的线条大样等。

　　对抗震及提高承载力没有作用的构件，建议通过配色或者简约的线条来实现美观或者通过设计一些二次装修的玻璃幕墙、玻璃顶棚、钢结构网架来完善建筑的功能和保持造型的新颖。

1.4 采暖、通风、给排水、电力及建筑物的竖向运输设备等服务设施对结构设计在某些情况下也会有重大影响。

绝密措施 ② / 结构布置

2.1 合理选择结构体系，高烈度区可采用“隔震”“耗能减震”技术

　　应根据建筑平面布置、竖向布置和使用功能要求合理选择结构体系。

2.2 结构布置

　　影响建筑物结构用钢量的因素，首先是建筑物的体型，其次是柱网尺寸、层高以及主要抗侧力构件所在位置等。

2.2.1 控制平面长度尺寸，合理设缝

　　即结构单元是否超长，当建筑物较长，而结构又不设永久缝时就成为超长建筑。超长建筑由于必须考虑混凝土的收缩应力和温度应力，它相对于非超长建筑，其单位面积用钢量显然要多些。

　　2.2.2 控制平面长宽比

　　平面长宽比较大的建筑物，不论其是否超长，由于两主轴方向的动力特性相差甚远，在水平力作用下，两向构件受力的不均匀性造成配筋不均。

2.2.3 控制竖向高宽比

　　这主要针对高层建筑而言，为了保证结构的整体稳定并控制结构的侧向位移，势必要设置较刚强的抗侧力构件来提高结构的侧向刚度，这类构件的增多自然使得用钢量增多。

　　2.2.4 竖向体型应规则和均匀

　　即外挑或内收程度以及竖向刚度有否突变等。

　　2.2.5 平面形状应规则

　　若平面形状较规则，凸凹少则用钢量就少，反之则较多，平面形状是否规则不仅决定了用钢量的多少，而且还可以衡量结构抗震性能的优劣，从这点分析得知用钢量节约的结构其抗震性能未必就低。

　　2.2.6 柱网尺寸应均匀

　　包括柱网绝对尺寸及其疏密程度。它直接影响到梁板楼盖的结构布置。

　　2.2.7 控制层高

　　对于高层建筑而言。层高与用钢量之间很难确定某种关系，换言之不能肯定层高对用钢量的影响究竟有多大。有资料表明：层高每下降10厘米，工程造价降低1%左右，墙体材料可节约10%左右。

　　2.2.8 抗侧力构件位置

　　刚度中心与质量中心相重合或靠近，或者抗侧力构件所在位置能产生较大的抗扭刚度，结构的抗扭效应小，因而结构整体用钢量就少，反之则多。

2.3 采用新型楼盖体系

　　楼盖体系是建筑结构的基本组成部分之一，其重量占整个房屋重量的22%左右。楼盖结构多次重复使用，其累计质量占建筑总质量的很大比例。目前，国内外常见的钢筋混凝土楼盖体系有如下几种：

① 现浇梁板式楼盖；

② 井字楼盖；

③ 无梁楼盖；

④ 预应力框架扁梁密肋楼盖；

⑤ 无粘结预应力无梁楼盖。

　　钢筋用量最少的是无粘结预应力无梁楼盖、其次是预应力框架扁梁密肋楼盖，钢筋用量最多的是井字楼盖和现浇梁板式楼盖。近年出现了许多新研制的楼盖系统，钢筋用量减少10%~30%。

2.4 梁布置时不必每幅墙下都布置梁

　　有时一些小板块上的隔墙，即使把隔墙荷载等效为板面荷载，其计算结果也是构造配筋。

绝密措施 ③ / 结构布置

3.1 结构抗震等级和柱的单双偏压计算模式等设计参数对含钢率有较大影响，应认真结合规范和具体工程情况进行选择。

3.2 计算振型数应合理

　　用来判断参与计算振型数是否够的重要概念是有效质量系数，《高层建筑混凝土结构技术规程》第5.1.13 条规定B级高度高层建筑结构有效质量系数应不小于0.9 ，《建筑抗震设计规范》第5.2.2 条条文说明中建议有效质量系数应不小于0.9。一般来讲当有效质量系数大于0. 9 时，基底剪力误差小于5% ，所以满足规范要求即可没有必要过多增加振型数，使计算用时增加和计算书增厚。

3.3 周期折减系数

　　周期折减系数的取值直接影响到竖向构件的配筋，如果盲目折减，势必造成结构刚度过大，吸收的地震力也增大，最后柱配筋随之增大。

3.4 偶然偏心

　　《高规》规定，高层建筑在计算位移比时应考虑偶然偏心的影响、计算单项地震作用时应考虑偶然偏心的影响。

3.5 双向地震扭转效应

　　《高规》规定质量与刚度分布明显不对称、不均匀的结构，应计算双向水平地震作用下的扭转影响。在实际工程中要求在刚性楼板假定及偶然偏心荷载作用下位移比不小于1.2时应考虑双向地震作用。考虑双向地震作用后结构配筋一般增加5%~8%，单构件最大可能增加1倍左右，可见双向地震作用对结构用钢量影响较大。控制高层结构位移比不超标是是否考虑双向地震作用的关键，也是控制钢筋用量的关键环节。

3.6 斜交抗侧力构件方向的附加地震作用

　　《抗震规范》第5.1.1. 2 条规定，有斜交抗侧力构件的结构，当相交角度大于15°时应分别计算各抗侧力构件方向的水平地震作用。考虑多方向地震对构件配筋有明显的影响，配筋平均增加5% 左右。

绝密措施 ④ / 荷载取值

　　4.1 活载应根据建筑功能严格按《建筑结构荷载规范》GB50009和《全国民用建筑工程设计技术措施》取值

　　不要擅自放大，对于一些特殊功能的建筑（规范未做规定的），应会同甲方共同测算活荷载的取值或按《建筑结构荷载规范》条文说明4.1.1条酌情取值。对于《建筑结构荷载规范》第4.1.2条可折减的项目，应严格按所列系数折减，尤其是消防车活载。

　　对工业建筑，原则上应按工艺设计中设备的位置确定活载取值，活载不折减。如果按GB50009—2001附录C取值，活载也不折减，但应分别对板、次梁及墙柱基础取不同值进行分步计算，取相应的计算结果对各构件配筋。动力荷载应成乘以相应的动力放大系数。

　　4.2 恒载可以由构件和装修的尺寸和材料的重量直接计算，材料的自重可采用《建筑结构荷载规范》。恒荷载计算应当准确。在计算填充墙线荷载应扣除上一层梁高及门窗洞口部分重量。

　　4.3 建筑结构的水平荷载主要是风荷载和地震作用(工业建筑中还有吊车荷载、动力荷载等)，计算依据是《建筑结构荷载规范》和《建筑结构抗震设计规范》。

　　4.4 在建筑结构计算时要合理的考虑使用荷载组合，使得使用荷载合理有效，结构在设计合理使用年限内处于安全状态。

　　4.5 墙体材料：应采用轻质材料，以减轻建筑自重。

　　目前在高层建筑中，已大量推广应用轻型隔墙、轻质外墙板，以及采用陶粒、火山渣等为骨料的轻质混凝土，以减轻建筑自重。这些都能减少结构的用钢量。

    文章来源：国泰集团

    在建筑面板中找到并点击“墙”选项，在下拉菜单中选择“墙：建筑”。

    如图一

    图一

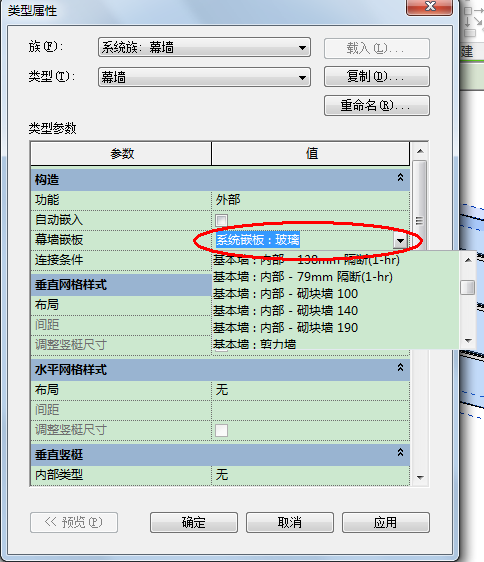

    在属性中选择幕墙并编辑类型。如图二

    图二

    在打开后的菜单中勾选“自动嵌入”选项并确定，新画的幕墙才会自动将已经画好的实体墙自动打断。如图三

    图三

    绘制前编辑好幕墙的信息，因为幕墙“定位线”没有多种选项，只能是核心层中心线，只需将“底部限制条件”和“顶部约束”设置好就可以布置了。如图四

    图四

    如图五所示，选择好所需要的起点与终点后沿既定路线画出幕墙路径。

    图五

    如图六所示，即为打断了实体墙的幕墙。

    图六





    免费Revit教学视频。

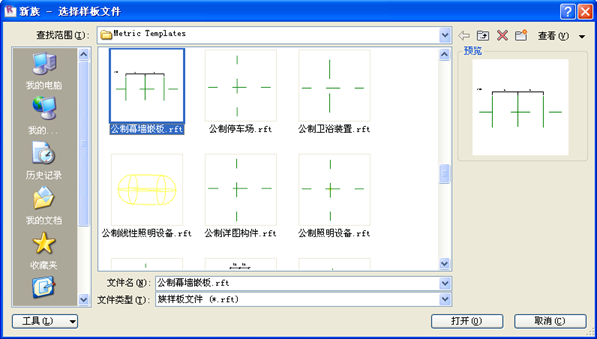

    1、新建一个族文件打开公制幕墙嵌板，切换至外部立面，创建拉伸。

    2、根据实际的情况设置合适的拉伸终点，并添加材质参数。

    3、创建空心放样对拉伸四周进行剪切。

    4、添加合适的材质，并载入到项目中。

    5、绘制幕墙并划分网格。(注：根据实际情况设置幕墙的约束条件及网格的划分)

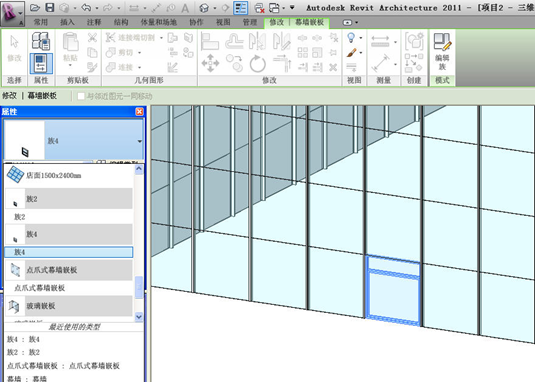

    6、选择幕墙嵌板，替换为新建的族即可。







  培训网校课程目录

  零基础培训教程

  项目实战训练营

介绍

如果仅将SketchUp用于建模3D对象并将其渲染为动画，则可能无法充分利用其全部潜力。

到目前为止，渲染，可视化以实现技术图纸的过程通常必须并行地组合许多软件。该过程可以是使用3dsMax，SketchUp，使用AutoCAD进行2D部署或使用Revit，ArchiCAD，使用Lumion，Twinmotion …进行渲染的3D渲染和2D部署以及每个过程的3D渲染和渲染。有其自身的优点和缺点。良好的流程，低成本，高效的操作……当然可以减少工作中的错误，增加生产和业务的利润。

SketchUp以其易用性而闻名，在表达建筑构想方面非常强大，但最初并不是专门为渲染技术图纸而开发的。但是，到目前为止，通过将简单的工具与插件结合使用，即可渲染，可视化3D创意并仅使用SketchUp之类的1种软件来实现技术图纸。绝对可能。

为了将SketchUp变成有效的技术绘图工具，Le Viet Truong先生与社区中的许多其他兄弟一起指导开发，创建了一个称为VBO（越南BIM对象）的工作流程。工作流程。 VBO小组：https：//www.facebook.com/groups/VBOsolutions/。

我已经使用不同的软件经历了许多技术图纸实施过程，但是当我使用SketchUp和VBO Workflow时，我发现有很多优点：效率，简单性，低成本，计算高度灵活，适用于在建筑和室内装饰领域工作的个人，团体，公司…。因此，我想以以下教程的形式在SketchUp社区中与您分享这些知识。

注意：您应该在计算机上看到此文档，以便可以清楚地看到随附的图片。

第1课：样式表达-“逐层颜色”样式
款式

菜单窗口>默认纸盘>样式

样式是一种表达样式，由“边”，“面”，“背景”和建模的显示设置组合而成。您可以创建，保存或自定义现有样式。

对于具有基础知识的SketchUp用户而言，样式非常简单，学习起来也不难。您通常使用默认的样式，对象的表面显示您分配给材质的颜色或纹理（按材质显示颜色）。许多人认为，仅凭这样简单的工具，SketchUp很难在黑白纸上显示技术图纸的样式，因此需要在表达上保持连贯的清晰度。

因为您可能永远都不知道SketchUp中提供的功能：“按图层颜色”-按图层颜色？

逐层颜色

通过结合使用“按​​图层划分颜色”和一些小技巧，如下所示，您将学习如何在SketchUp中创建“黑白/黑白”样式，并将其应用于渲染渲染。技能。

提示：分配单独的图层时，该面将具有2种不同的显示方式，具体取决于样式的“按图层颜色”设置。

第2课：场景场景-场景
场景

菜单窗口>默认纸盘>场景

Scene几乎就像将Camera放在其他3D软件中一样，但不仅如此。 不只是摄像机的视角，每个场景都会保留自己的设置，与其他场景无关，包括：

-样式/样式
-切换层/可见层
-视角位置/相机位置
-隐藏的物体/隐藏的几何
雾/雾
-激活剖面/活动剖面
阴影设置/阴影设置
-轴位置/轴位置

注意：要创建新场景，请转到菜单视图>动画>添加场景。 当上述设置发生更改时，请右键单击场景>更新选项卡以保存。

场景和风格

下载SketchUp文件，例如：https://www.dropbox.com/s/hy6hj5fk5p1h35u/vbo_02.skp?dl=0

在示例文件中，您将看到有两种样式“黑白”和“ ColorByMaterial”（设置样式），分别分别用于两个场景“ FP-2D”和“ FP-3D”。 除此之外，切换这两个场景的“图层”（设置为“可见图层”）也不同。

您应该练习更改相机透视图，更改样式，打开和关闭“剖面”部分，然后保存它，以习惯于创建和更新对场景的更改。 您还应该系统地注意“场景”的名称，以便以后进行管理。

最后，您可能还会注意到门，窗户，冰箱等类似的对象，其中包含带有“ 2d_graphic”，“ 3d_object”和“ m_sign”等层的对象。 。 想知道它们是干什么的？

我们将在“第3课：2D图形和3D对象”中一起学习该问题

第3课：2D图形和3D对象

无论使用哪种软件，使用3D对象渲染2D工程图都会带来许多问题。专业软件将有一组程序员自动处理这些问题，那么诸如SketchUp之类的“简单”软件又如何呢？

使用SketchUp，您将首先完全使用现有库中的3D对象（3D对象）进行构建，或者自行构建。在开发技术图纸以传达有关其三维结构和形状的信息时，必须表示包含要表示的对象的平面图，垂直视图和横截面的图纸。然后，您将面临问题，例如：

-如何显示门的打开方向？
-如何证明它是地板上的开口？
-如何尽可能在同一视图中显示信息？在3D空间中设置视角可能导致视角重叠，次要被摄对象遮盖主要被摄对象…
-如何以符号的形式表示，确定对象的大致位置和形状但不愿赘述（细节级别-LOD的概念将在后面提及）
-等等…

为了解决上述问题，VBO Workflow的解决方案是每个对象将使用包含嵌套的Sign（符号），2D Graphic（二维图形）和3D Object（3D对象）的图层。

层数

下载SketchUp文件，例如：https://www.dropbox.com/s/kde4w009z6e27w8/vbo_03.skp?dl=0

在示例文件中，您将注意到三个名为“ 2d_graphic”，“ 3d_object”和“ m_sign”的层。 它们的用法如下：

-m_sign：仅分配给边缘/面的层以创建符号
-2d_graphic：仅分配给包含对象的组/组件的层，该对象/对象分配了代表层“ m_sign”的层，以表示平面图上的符号。
-3d_model：图层仅分配给3D组/组件
-“ Layer0”将分配给包含对象的组/组件，该对象分配了“ m_sign”层以表示垂直图像上的符号。

您还将看到“场景”选项卡具有4个场景：3D，3D FULL，PLAN，ELEVATION与使用不同的样式和图层切换相对应。

通常，什么对象使用此方法？
它可能只是您想要同步的全部，但是为了灵活性，它是对象的高度超过地面上裁切标记的位置，或者想要显示隐藏的对象，例如：

-门，窗
-楼梯，坡道
-卫生设备
-衣柜
-冰箱

• 厨柜
  -…

因此，解决使用3D对象表示2D视图问题的核心解决方案是使用SketchUp的内置Layer系统，将它们分配给嵌套多层的组/组件，然后控制工作。启用/禁用层。

奖金

请提供您自己使用SketchUp的可用功能动态组件（DC）创建的一组门和窗户。这是一组门，已经包含上述3层，可以自动调整大小，适合在技术图纸级别显示。完全免费，希望您知道，然后与他人共享以免费使用。 （但是不要再卖了，这很奇怪：D）

在下面的YouTube视频说明中，下载链接和用户指南。https://youtu.be/0IODwc_Js3Y

第4课：部分-部分
部分设置

在SketchUp中，要创建截面，请转到菜单工具>设置平面，然后将切割平面放置在所需位置。

利用SketchUp 2018和更高版本的可用功能，您可以为创建的剖面自定义一些设置，例如剖面填充，剖面线，剖面线宽度。

当剖切面切开对象时，需要使用技术图纸来区分切开的对象的材料。 但是，SketchUp的“剖面”工具仅创建一个平面，与对象无关。 这就是为什么我们需要使用插件，以减少手动完成“大手笔”的现象。

部分插件

首先，向您介绍一个免费的Curic（Vo Quoc Hai）插件，称为“ Curic SectionPlane Tool”。

该工具将帮助您为切入的对象创建单独的部分。 加上使用UNIT 1中提到的2种技术（样式为“按图层着色”）并在表面上指定图层，您将根据技术图纸标准获得截面。

下载SketchUp文件，例如：https://www.dropbox.com/s/pmulgxt1ohksu4h/vbo_04.skp?dl=0

通过添加尺寸和注释，您已经准备好一些场景来呈现您的图纸。 在下一篇文章中，您将在“第5课：基本布局”中了解页面布局。

如您所见，即使使用插件，也仍然要为对象分配层。 通过不同材料（例如混凝土，砖块，木材…）切割的厚度尚未区分。 这可以用于小规模的工作，但是对于大规模的更密集的工作将无效。 这就是为什么会有一篇文章介绍一些支持在SketchUp中创建部分的专业插件的原因。

第5课：基本布局

LayOut是并行安装的软件，可与SketchUp链接，执行布局布局，在图纸空间比例上创建图纸。 LayOut可帮助使用SketchUp始终一致地展示技术图纸的过程。

LayOut简单易用，您可以在短时间内学会掌握。 像任何其他布局软件一样，LayOut具有绘制和编辑2D矢量图形以及注释，大小和文本的工具。 除SketchUp文件格式外，LayOut还可以插入AutoCad，Excel和其他常用图像格式的文件。

https://youtu.be/mBG_HkSdPYQ

有关LayOut命令的完整指南，请参见此处：https://help.sketchup.com/en/layout/introducing-layout-interface。

本文的目的不是教您如何使用LayOut，而是将帮助您解决实践中可能遇到的问题。

下载SketchUp文件，例如：https://www.dropbox.com/s/8oniu6r9iptmp81/vbo_05.skp?dl=0

在此文件中，我们有4种样式：

-ColorByMaterial NoCut：根据材料的颜色，关闭部分
-ColorByMaterial Cut：根据材料的颜色，打开该部分
-ColorByLayer NoCut：逐层着色，关闭部分
-ColorByLayer Cut：逐层着色，打开该部分

将依次用于分配给4个场景：

-3D：3D色彩透视
-FP-3D：平面图-3D：3D平面图
-FP-2D：平面图-2D：黑白2D平面图
-FP-FF：平面图-精加工地板：地板精加工

注意：“场景”和“样式”名称由您设置，因此它们是系统的且易于理解的。

这是一篇很长的文章，没有附带视频，但是有很多注释可以帮助您自己处理可能的问题，请耐心等待。

首先，打开LayOut软件并依次执行以下操作：

5.1。布局显示-布局
1.从“ A3横向”模板中选择模板（A3横向尺寸）

2.菜单文件>插入…>选择文件“ vbo_05.skp”。
3.选择带有绿色轮廓的视图（视图）>右键单击菜单>场景>选择FP-3D

4.在屏幕右侧，找到页面>选择“ Dulicate selected page”按钮以复制当前的“ Page 1”页面。
5.在新创建的“页面2”中，选择视图>右键菜单>场景>选择FP-2D
6.从工具栏中，选择位于页面上任意位置的“文本工具”>，以自动文本格式输入内容“ ”。
7.从页面>重命名（重命名）“页面1”到“背景计划”。 “页面2”变为“材料面”
8.从工具栏中，选择“矩形”工具>绘制一个矩形作为画布，必要时编辑“形状样式”。
9.选择矩形和新创建的文本>右键单击菜单>选择移到图层>每页上。您可以观察到对象的轮廓从绿色变为棕褐色。
10.返回第1页，也出现矩形框和类似第2页的文本。

刚才，您已经创建了2页纸，每页都显示了SketchUp 2个不同场景中的图纸。在其上，有框架名称和表示图形名称的文本，然后将一个名为“在每个页面上”的“特殊”层分配给要在每个页面上显示的对象。

这是我们需要暂停片刻，以了解有关页面，图层和自动文本的更多信息的时候。

页数

页面是页面，除了从头开始根据模板选择纸张尺寸外，您还可以随时在菜单文件>文档设置…>纸张中进行调整。

注意：正确设置“显示分辨率”和“输出分辨率”可以帮助您加快工作速度并获得清晰的图形输出。

层数

LayOut具有列表上方各层的优先级显示机制（顶层将覆盖底层）。此外，就像其他具有按层系统进行对象管理的软件一样，LayOut也可以为每个单独的层创建/删除，启用/禁用，锁定/解锁。

LayOut中有两种类型的图层：一种是“普通”层，另一种是“所有页面共享”层。

当您在LayOut中选择一个对象时，如果该对象位于常规''层上，则该对象的区域将显示为蓝色;如果位于交叉共享”层上，则该对象的区域将为棕褐色。同时，在图层名称旁边会出现一个红色小圆点，让您知道该对象属于该图层。

LayOut允许您随时通过单击图层名称末尾的图标（带有单独的符号）将任何“常规”图层转换为“跨页面共享”图层类型。

默认情况下，有一个名为“默认”的“普通”层和一个名为“每一页一个”的“跨页面共享”层。

自动文本

自动文本表示自动文本。格式以“ <”开头，以“>”结尾。每个自动文本都可以在“文件”>“文档设置…”>“自动文本”菜单中进行设置。

5.2。框架视图-草图视图
11.转到第2页：“应用的面”，选择视图> SketchUp模型>选项卡视图>选择场景“ FP-2D”，设置长宽比和显示样式，如下所示：

SketchUp模型

在此处，您可以从与LayOut相关联的SketchUp中编辑对象集，以2个标签的视图和样式表示，您可以进行一些操作，但请记住以下几点注意事项：

-从SketchUp插入（插入）文件后，该文件中的所有场景和样式都会显示在LayOut中，并随着每次更改而更新。
-如果SketchUp文件没有预制的场景，您仍然可以从标准视图（标准视图）中选择视图，例如：顶，底，前，后，左，右，等距。另外，如果使用菜单中的工具双击视图>右键单击>，则可以根据需要旋转相机以创建新的透视图。
-尽管在SketchUp中，场景已附加了样式，但是使用LayOut时，您始终可以自定义阴影，雾/雾，背景/背景，或从SketchUp模型>选项卡样式中选择其他样式
-要更新SketchUp中保存的更改，请选择任意视图>右键单击菜单>选择更新模型参考

栅格和矢量
在LayOut中创建视图时，SketchUp会通过以下两种格式将3D块从摄影机角度展平（展平）来创建2D图像：光栅（像素集）或矢量（集数学公式创建的点的组合）。然后将它们导入LayOut，以减轻呈现布局时计算机上的处理负担。这就是为什么每次在LayOut中创建/更改视图时都需要等待程序计算以渲染图像。模型越复杂，等待时间越长。

默认情况下，每个视图将显示为栅格。如果发现由于像素太大而难以捕获要注意尺寸的对象时，请切换到Vector，这样便可以解决容易捕获的问题。

杂项
尽管栅格可以显示许多不同的颜色并且放大被破坏，但矢量相反，不能显示颜色，但是在缩放时不会失去清晰度。 这就是为什么使用混合-混合解决方案，将栅格和矢量结合在一起的原因。 这是计算机的资源消耗解决方案，当遇到此警告时，请根据使用情况考虑使用。

混合动画虽然可以表达复杂的样式，但是比矢量或栅格要花费更多的时间。

5.3。 尺寸-尺寸

12.在“材料表面”页面上，从工具栏中选择“尺寸工具”，然后开始进行尺寸标注过程。
尺寸样式

提示：在完成第一个调光后，立即双击下一个点以更快地调光

在许多其他软件中，不同类型的每种对象都有自己的项目可编辑，您不能同时选择文本和大小（尺寸）来调整属性。 LayOut除了具有保留项目的特定类型外，还按属性分为多个部分，以管理所有对象，例如

-颜色：颜色
-形状样式：形状
-图案填充：覆盖
-文字样式：文字

使用此管理，您可以轻松地同时更改和编辑许多不同的对象。例如：选择字体样式，颜色作为字体大小和文字…

截面尺寸样式用于调整尺寸，但不够。因此，要校正尺寸，您需要在以上项目中进行进一步的调整。

5.4。注意-注释

13.从工具栏中选择“标签”工具，记下视口中的所有小部件。如果注释箭头指向SketchUp对象，例如边缘/面/组/组件，则可以自动获取有关对象的长度，面积，名称…的信息。
14.页面>选择按钮“精挑细选的页面”以复制页面“材料”
15.将新页面重命名为“ FLOOR FLOOR PLAN”
16.选择视图>右键菜单>场景>选择FP-FF
17.重新校准到相关尺寸。

5.5细节-细节消除
19.在页面>下，选择按钮“ Dulicate selected page”以复制页面“ FACE USEFUL”
20.将新页面重命名为“ CLEANING FACES”
21.为当前视图选择1:25的长宽比，缩放视图，并删除与清洁无关的所有尺寸。
22.从工具栏中选择“矩形工具”>在马桶区域周围绘制一个矩形。
23.选择“偏移”工具>单击新创建的矩形，然后从键盘输入“ 2”以创建新的轮廓，该轮廓均匀分布2mm。
24.选择视口+按住Shift键以选择新创建的轮廓>右键单击菜单>选择创建剪贴蒙版。
25.如有必要，编辑轮廓样式。记录笔记和尺寸。
26.调整大小后，将视图转换回Raster格式。

27.从“文件”菜单>选择“另存为剪贴簿…>名称”，将创建的文件另存为模板

5.6剪贴簿

剪贴簿可以说是LayOut的一项非常强大的功能，您可以直接拖放它，也可以使用工具栏中的“样式”工具从剪贴簿中复制对象的属性。根据需要编辑大小，注释，文本…的样式后，只需将它们另存为剪贴簿即可在下图中重复使用。

因此，您可以通过链接SketchUp中的模型来完成LayOut的基本布局。尝试从LayOut打开SketchUp文件，进行一些更改，例如重定位，重命名，然后进行更新以查看这两个软件如何交互。

提示：收到LayOut文件时，这意味着SketchUp文件已“嵌入”其中。要打开链接的SketchUp文件：选择任何视图>右键菜单>选择使用SketchUp打开。

下载LayOut文件，例如：https://www.dropbox.com/s/jolt0xken4nxxtw/vbo_05.layout?dl=0

在上面的LayOut文件随附的SketchUp文件中，您会注意到图形“ FLOOR FLOOR”的场景“ FP-FF”未显示对象，清洁设备……这是由于该设置。 关闭相关图层。

如第3课所述，为了能够出于多种目的控制投影显示以及进行音量控制统计，VBO Workflow创建了一个具有逻辑原理的Layer系统。 作为核心。 从那里，可以对其进行灵活的定制，以满足建筑，建筑和室内工业的许多不同需求。

“第6课：标签/图层系统-VBO系统”将对此进行详细介绍。

第6课：标记/图层系统-VBO系统

SketchUp中的图层用于管理对象的拆分图层。图层可以调整颜色，笔触，并保存每个场景的可见性。此外，如第一篇文章所述，使用“按层划分颜色”还可以帮助以黑白样式表示技术图纸。

从SketchUp 2020版本开始，图层已重命名为Tag，但仅重命名后，其他所有内容均保持不变。

1.为什么必须使用标签？

想象一下，一个建筑物，位于一块土地上，由3层组成，每层都有自己的天花板，门窗，设备以及每层的设备。每个门，窗户都是由玻璃板，木板，铝条……组装而成。如果以分支树的形式解释，则可以看到以下内容：

围栏
景观
作品	1楼
		列
			-混凝土柱 -建筑用砖
		梁	-混凝土梁 -钢梁
		地板	-混凝土地面 -钢地面
	2楼（类似于1楼）
	3楼（1楼相同）

-围栏
-查看
-建筑
-1楼（类似于3楼）
-2楼（类似于3楼）
-3楼
-专栏
-混凝土柱
-建筑砖柱
-梁
-浸泡水泥
-地板版
-混凝土楼板
-墙
-实心砖墙
-空心砖墙
-唐
-混凝土梯子
-砌砖步骤
-石材/木质台阶面
-成品墙
– 砖墙
-木墙
-成品地板
-地基砂浆
– 瓷砖地面
-镶木地板
-完成的Tran
-石膏天花板
-木制天花板
-铝框
-门窗
-铝框
– 玻璃面板
-项目
-椅子
– 木框
-布床垫
-桌子
-木制桌面
– 木腿
-卫生设备
-水槽
-瓷罐
-金属软管
-厕所
-身体瓷盆
-纽扣材质不明

如果您创建从外部到内部进行类似集成的组，则在SketchUp中如上所述模拟建筑物的结构是完全可行的。 “大纲视图”（Windows菜单>“默认纸盘”>“大纲视图”）将向您显示。但是，假设您想知道建筑物砖的总体积，或者您如何知道每层有多少扇门，或者如何轻松地区分入口管道和返回管道？

这就是为什么必须使用Tag的原因，因为如果使用Tag，则可以利用以下功能：

-按标记名称排序：可以根据过滤器按标记名称对标记标记的对象进行分类，并支持统计信息
-打开/关闭显示：通过打开/关闭标签可以隐藏/显示带标签的对象的控件
-分配颜色：标记的对象可以在“按标签/图层的颜色”模式下显示其自己的颜色，而不会影响分配给用于渲染的外部材质的颜色。
-分配笔触：带标签的对象可以以更多种样式显示：实线，虚线，虚线…

2. VBO的组织标签/层系统的原理

如上例所示，对象的最内层是构成该对象的基本材料，这些材料结合在一起构成了建筑物的组件。
VBO流程还使用类似的分支树结构，根据层次标记系统遵循以下原则，从内到外（父子）嵌套组/组件（G / C）：

0级：小学
-这是使用SketchUp的基本绘图工具（如边线/面，
-这些原始图像“基本上”将被标记为“未标记”。
级别1：基本材料级别

注意：这不是可视化材料，这是包含材料名称的标签级别

-对原始图像进行分组，创建G / C并标记相应的“材料”
-横截面创建与“材料”标签相对应的“舱口盖”。
按物料统计（BOM）将使用基于标签“物料”的过滤器
级别2：级别结构和结构
-将G / C组（指定的材料标签）组合在一起以创建1种类型的结构，分别创建一个新的G / C和标签“ Components”。
统计信息（BOQ）使用基于标签“组件”的过滤器来获取数据
-基于“组件”标签的打开/关闭，为各种图形显示目的创建场景
第三层：大楼楼层
-将具有相同楼层的组件分组，创建一个新的G / C并标记相应的“ Floor”
统计信息（BOQ）使用基于“ Floor”标签的过滤器来获取数据
-创建场景以基于“ Floor”标签显示不同的楼层平面图

级别4：站点级别
-将楼层与同一栋建筑物组合在一起，创建新的G / C，并标记相应的“作品”
-对组成景观的元素进行分组，创建新的G / C并标记“景观”
-组成围栏，创建新G / C并标记“围栏”的一组结构
-…
级别5：项目级别

5级 项目 项目	第4级 网站 网站	3级 建筑物 楼层	第2级 建筑元素 结构，结构，设备，材料	1级 物料 物料	级别0
	建筑物 建筑物	地下室地板 地下室	空间元素 空间结构	m_brick 砖材料	Layer0 未标记
	风景 风景	一楼 空间 空间	m_concrete 混凝土
	场地边界 项目边界	1楼 1楼	地板 地板	m_earth 土壤材料
	构造边界 构造边界	2楼 2楼	墙 墙	m_fabric 面料
	建筑网格 网格结构	3楼 3楼	屋顶 屋顶	m_fill 添加材料
		4楼 4楼	楼梯 楼梯	m_flooring 地板
		……	舷梯 舷梯	m_frame 框架材料
		夹层楼 夹层	结构元素 结构结构	m_glass 玻璃材料
		技术楼层 技术楼层	桩 桩	m_石膏 石膏材料
		阁楼地板 立足 基金会	m_insulation 绝缘材料
		屋顶地板 列 列	m_metal 金属材料
			梁 梁	m_others 其他材料
			楼板 地板	m_plastic 塑料材料
			装修	完整施工	m_ceramic 陶瓷材料
			幕墙 外墙幕墙系统	m_rhs 空心钢材料
			门 门	m_roofing 屋顶材料
			窗口 窗口	m_sand 砂料

3.速写和IFC类中的标签系统

为了在SketchUp的“标签/图层”面板中对级别进行排序，VBO使用前缀字符，以便可以按从上到下的表顺序对它们进行排序，以便于过滤和搜索，如下所示：

系统的灵活性

根据作业的需要，您可以添加或删除，或仅使用几个级别的G / C集成来实现作业目标。

-例如，对于室内，您只需使用3、4、5级
-例如，对于具有多个施工阶段的项目，您可以创建其他标签来细分施工阶段：阶段A，阶段B …
关于标签“材料”的说明和更多建议

名称标签的标签名称	说明 说明
m_brick＃1	砖建筑材料：砖管
m_brick＃2	砖的材质：实心砖
m_concrete＃1	钢筋混凝土材料：钢筋混凝土1×2石材，…
m_concrete＃2	混凝土材料：石混凝土，劣质混凝土
m_earth	天然土壤材料
m_fabric	面料：地毯，床垫，枕头，毯子，毛巾，……
m_fill	路堤材料：碎砖，4×6石材，…
m_flooring	通常不需要定义地板饰面材料
m_frame	框架材料：门框，…
m_glass	玻璃材料：门，窗，镜子，…
m_石膏	石膏材料：天花板石膏，墙壁石膏，…
m_insulation	绝缘材料：隔音，隔热，防潮，…
m_metal	一般金属材料：铁，钢，铝，铜，银，金，…
m_others	其他材料：无定义的材料
m_plastic	塑料材料：复合材料，泡沫，…
m_ceramic	瓷器材料：瓷器，陶瓷，…
m_rhs	空心钢材质箱
m_roofing	一般不需要定义屋顶饰面材料
m_sand	砂料：用于植树的砂，压实的土壤，…
m_screed	水泥砂浆材料
m_sign	专用于标志的材料：楼梯箭头，门的打开方向，…
m_stone	石材：大理石，花岗岩，…
m_water	水质：游泳池水，河水，…
m_wood	木材：天然木材，工业木材，…

改造幕墙嵌板

可能需要在幕墙嵌板上开一个洞口，如通风孔。 可通过将嵌板作为内建图元进行编辑来创建洞口。

1. 选择一个幕墙嵌板，然后单击“修改 | 幕墙嵌板”选项卡 “模型”面板 “在位编辑”。

   注： 如果不能选择“编辑内建图元”，请在绘图区域中，单击与嵌板对应的 。 锁定图标指示面板属性取决于幕墙系统。 单击锁定图标，可以替换选定嵌板的属性。

   选定嵌板是唯一可编辑的几何图形。

2. 选择嵌板。

3. 要编辑嵌板的形状，请单击“修改 | 玻璃”选项卡 “模式”面板 “编辑拉伸”。

4. 在草图模式下，根据需要改造嵌板。

   例如，可以在嵌板上添加一个门洞。

5. 单击“完成编辑模式”。

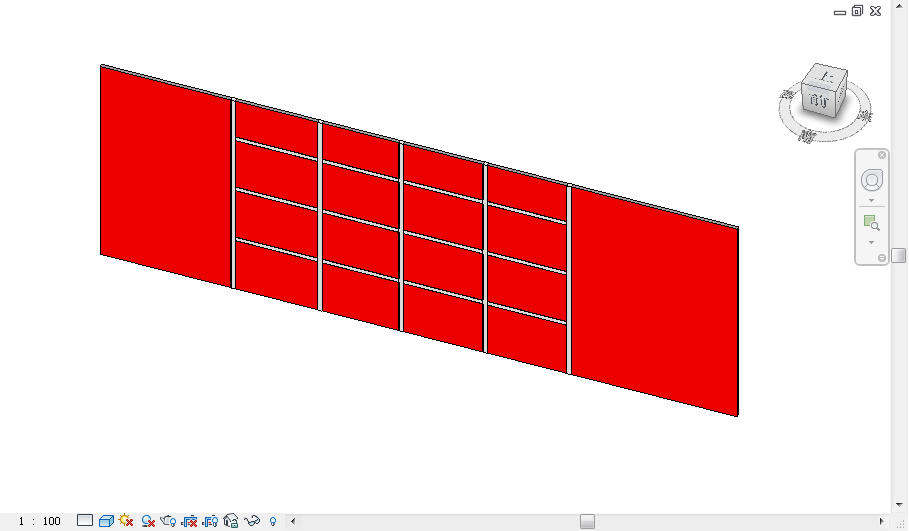

创建不同的幕墙网格布局

若要在幕墙图元每个面上创建不同的网格布局，可以更改水平和垂直轴线的数量及其对正、偏移和角度。

要修改某个面的幕墙网格布局，请选择幕墙图元，然后单击 （配置网格布局），该选项显示在幕墙图元的每个面上。 可以通过访问“图元属性”来修改布局，也可通过以图形方式修改幕墙网格布局界面来实现。

以下是幕墙图元的可以按面设置的实例属性：

• Number

• 对正

• 偏移

• 角度

修改幕墙网格布局

使用画布中控制柄来更改幕墙的网格布局

选择幕墙图元面，然后单击 （配置网格布局）；此时在幕墙网格面上打开幕墙网格布局界面。 使用此界面，可以图形方式修改面的实例参数值。

建筑外保温系统防火要求有哪些?

目前建筑外保温系统防火有下列要求：

一、 建筑外墙外保温材料与基层墙体、装饰层之间无空腔时，其保温系统应符合下列规定：

（一）住宅建筑

1．建筑高度大于54m时，其保温材料的燃烧性能应为A级；

2．建筑高度不大于54m时，其保温材料的燃烧性能不应低于B1级。当采用B1级保温材料时，应采用不燃材料做防护层，且建筑首层的防护层厚度不应小于10mm，其他楼层不应小于5mm；应在每层采用高度不小于300mm的不燃材料设置水平防火隔离带。

（二）除住宅建筑外的其他建筑

1．设置人员密集场所的建筑，应采用A级保温材料；

2．不设置人员密集场所的建筑，当建筑高度大于50m时，其保温材料的燃烧性能应为A级；建筑高度不大于50m时，其保温材料的燃烧性能不应低于B1级。当采用B1级保温材料时，应采用不燃材料做保护层，且保护层的厚度不应小于15mm；应在每层采用高度不小于300mm的不燃材料设置水平防火隔离带。

 二、建筑外墙外保温系统与基层墙体、装饰层之间有空腔时，其保温系统应符合下列规定：

（一）当建筑高度大于24m时，其保温材料的燃烧性能应为A级；

（二）当建筑高度不大于24m时，其保温材料的燃烧性能不应低于B1级。采用B1级保温材料时，保温材料两侧应采用不燃材料做保护层，且保护层的厚度不应小于20mm；应在每层采用高度不小于300mm的不燃材料设置水平防火隔离带；

（三）保温系统与基层墙体、装饰层之间的空腔，应在每层楼板处采用防火封堵材料封堵。

三、采用保温材料与两侧墙体无空腔的结构保温一体系统的建筑外墙，应符合国家和地方现行产品标准、施工规范等相关技术标准的规定，且其中保温材料的燃烧性能不应低于B1级。

四、 建筑的屋面外保温材料的燃烧性能不应低于B1级。当采用B1级保温材料时，应采用不小于10mm的不燃材料作防护层，并采用宽度不小于500mm的不燃材料设置防火隔离带将屋面和外墙分隔。屋顶防水层应采用厚度不小于10mm的不燃材料进行覆盖。

五、 建筑外墙采用内保温系统时，应符合下列规定：

（一）人员密集场所及各类建筑的疏散楼梯间、避难走道、避难间、避难层，应采用A级保温材料；

（二）其他建筑、场所或部位，应采用低烟、低毒且燃烧性能不低于B1级的保温材料。采用B1级保温材料时，应采用不燃材料做防护层，且保护层的厚度不应小于10mm。

六 防火隔离带应采用A级无机保温材料，并沿楼板位置设置。防火隔离带与基层墙面应进行全面积粘贴，且应与外墙保温同步施工。

七、 建筑外墙保温系统的施工应符合下列规定：

（一）B1级保温材料进场后，应远离火源。露天存放时，应采用不燃材料覆盖；

（二）幕墙的支撑构件和空调机等设施的支撑构件，其电焊等工序应在保温材料铺设前进行。确需在保温材料铺设后进行的，应在电焊部位的周围及底部铺设防火毯等防火保护措施；

（三）不得直接在B1级保温材料上进行防水材料的热熔、热粘结法施工；

（四）施工用照明等高温设备靠近B1级保温材料时，应采取可靠的防火保护措施；

（五）施工现场应设置室内外临时消火栓系统，并满足施工现场火灾扑救的消防供水要求；

（六）外墙保温工程施工作业工位应配备足够的灭火器材。

八、 既有建筑外墙改造或改变使用功能时，建筑外墙保温材料的防火要求应按本规定执行。

九、 严禁采用不符合国家和地方现行标准规范规定以及没有产品标准的外墙保温材料。工程建设项目采用新技术、新材料的，须按有关规定经地方住房和城乡建设厅、地方公安厅组织专家论证通过后，方可在工程中应用。

在Revit 用幕墙建模时，常常要在幕墙顶部做边缘散水。而墙饰条只能放置在墙表面却不能放置在幕墙表面。那么如何让墙饰条也能放置幕墙上呢？

01

1、先将幕墙进行幕墙网格进行拆分出来，如图所示。

02

2、将拆分幕墙部分选中，修改其图元属性，将其该处墙体，如图所示。

03

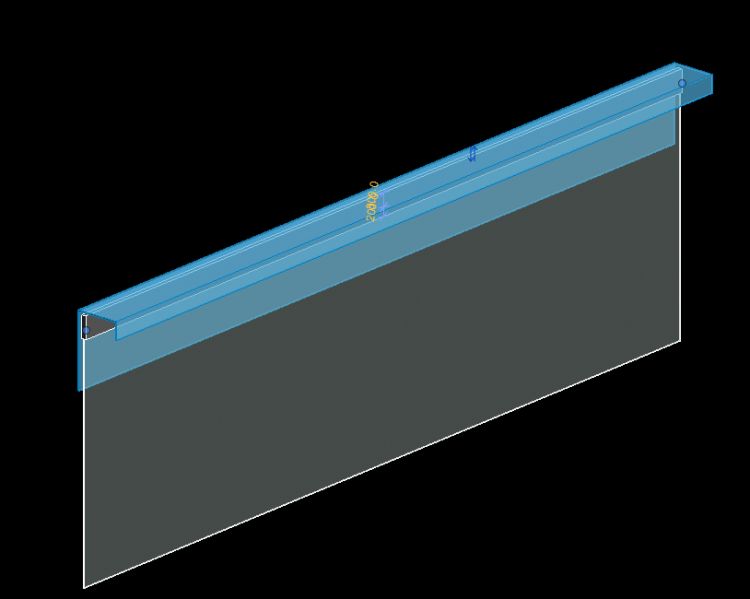

3、将事先编辑墙饰条轮廓放置墙表面上，如图所示。

意义：通过学习上述文章，可以了解到，幕墙构件是不可以直接添加墙饰条的，那么通过幕墙嵌板可以切换墙的特性，达到将墙饰条添加至幕墙上的效果，在实际工程中，可以达到装饰的效果，合理运用。

    文章来源：广筑BIM咨询

    用revit创建中空夹胶玻璃幕墙嵌板族

    中空玻璃、夹胶玻璃、中空夹胶玻璃对于建筑设计师和幕墙专业人员、门窗安装人员并不陌生，而非专业人员经常会混淆这几种玻璃的概念。我们在使用Revit绘制玻璃幕墙时往往会忽略幕墙所使用的何种玻璃这个概念，通常会直接按照整块实体玻璃进行绘制。为了遵循设计，我们可以创建幕墙嵌板族来满足建模的需求。

    今天在这里介绍一下如何用revit创建中空夹胶玻璃幕墙嵌板族。

    知己知彼，方可百战不怠，那么我们先来了解一下这几种玻璃的构造。

    中空玻璃是由两片或两片以上的玻璃组合，玻璃与玻璃之间保持一定的间隔，间隔中是干燥的空气，周边用密封材料包裹，由此加工成中空玻璃。

    夹胶玻璃是由二层或多层平直玻璃（或热弯玻璃）之间夹以PVB薄膜，经过高压制成的高级安全玻璃。

    中空夹胶玻璃是中空玻璃的一种，是中空玻璃和夹胶玻璃的组合体。该玻璃在图纸中通常会这样表示，例

        TP8+1.52PVB+TP8+12A+TP10双银LOW-E超白中空夹胶钢化玻璃

        它代表的含义是：8毫米钢化玻璃+1.52PVB+8毫米钢化玻璃+12AIR（中空空气层厚度）+10毫米LOW-E钢化玻璃

        即两片8mm玻璃合成夹层玻璃,中间层为1.52mmPVB胶片,然后再与10mm钢化玻璃（TP,Tempered,钢化）合成中空玻璃,中间间隔12mm（A,Alternation,间隔）

        该玻璃公称厚度就是39.52mm。

    创建步骤如下

    1、新建族——选择公制幕墙嵌板

    2、选择几何图形的创建方式

    （创建方式主要有：拉伸、融合、旋转、放样、放样融合、空心形状）

    由于该几何图形不存在弯曲、变截面等情况，因此只需要运用拉伸命令就可完成创建。

    利用拉伸，先创建里中外三层玻璃（注意必须锁定）

    3、同理利用拉伸创建空气层及夹胶层

    4、添加相关参数

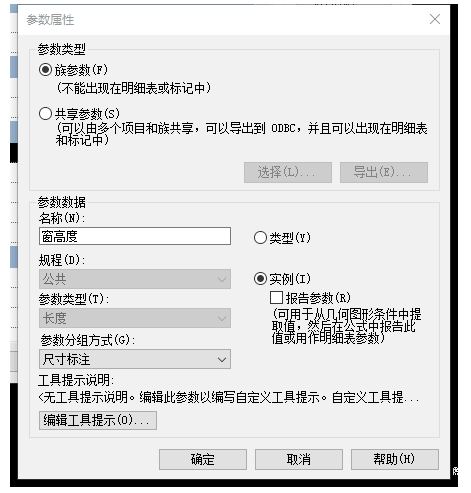

    为了实现对厚度的参数化控制，在这里我们要添加一个长度参数。

    材质的添加过程与尺寸的添加类似，软件为我门提供了Autodesk材质库，基本上满足了我们对材质的需求。但如果材质的某些参数不符合我们的需求，也可以对其进行修改。为了不影响原有的材质，需要我们将其复制一个并重命名。

    这样族的参数化就完成了，很简单吧~

    5、在族里测试族参数驱动

    一般而言，刚做好族都存在各个方面的问题，需要对其进行各种测试来观察是否能实现搭建模型的要求。

    单击族类型，修改相关参数，测试族是否会发生相应变化。

    6、最终效果

    7、载入项目

    （1）绘制幕墙

    在revit中，绘制幕墙的方法和绘制常规墙体的方法是一致的。

    （2）修改幕墙网格

    实际项目中，等分的幕墙网格很少，很多时候我们需要手动修改幕墙网格的距离，或者手动添加幕墙网格和竖梃：选择幕墙网格（可点击Tab键切换选择），点开锁标记，即可修改网格临时尺寸（此时不能再次锁定幕墙网格，否则会变回之前设置的等分间距）。

    （3）替换嵌板

    将鼠标放在要替换的幕墙嵌板边沿，使用Tab键切换选择幕墙中的嵌板（高亮时为选中，同时注意屏幕下方的状态栏），选中幕墙嵌板后，点击属性框下拉菜单选择要替换的嵌板。

    经过这几步，一面简单的中空夹胶玻璃幕墙就制作好了。

桂建发〔2019〕1号

各市人民政府，各有关单位：

    经自治区人民政府同意，现将《关于推行房屋建筑和市政基础设施工程施工图联合审查全面提质增效的实施意见》印发给你们，请认真贯彻执行。

广西壮族自治区住房和城乡建设厅

2019年3月1日

关于推行房屋建筑和市政基础设施工程施工图

联合审查全面提质增效的实施意见

    为深入贯彻落实中央和自治区关于深化“放管服”改革优化营商环境的重要部署，加快推进我区房屋建筑和市政基础设施工程施工图联合审查，缩短工程建设项目报建办理时限，方便企业和群众办事，制定以下实施意见。

    一、总体要求

    （一）工作目标。由自治区住房城乡建设主管部门牵头，联合自治区人防主管部门推行房屋建筑和市政基础设施工程施工图联合审查。到2019年底，全面实现技术审查与行政审批相分离，技术审查合格后实施并联审批，建成全区统一的施工图联合审查管理信息系统，实现施工图联合审查“一窗受理、协同办理、一事通办、只跑一次、一次办成”。

    （二）基本原则。一是减轻企业负担。推行技术审查与行政审批相分离，技术审查合格后实施并联审批，改变互为前置条件、多头报审的现状，实现“最多跑一次”，降低制度性交易成本，消除企业办事的制度障碍。二是注重便民高效。建立全区施工图联合审查管理信息系统，实现审查全过程数字化、标准化，实现网络共享数据、结果互认。三是依法加强监管。各相关部门各司其职，依法履行监管职责，强化事中事后监管，确保实施改革后勘察设计质量水平不断提升。

    （三）适用范围。本实施意见适用于广西壮族自治区行政区域范围内新建、改建、扩建的房屋建筑和市政基础设施工程。

    二、提升行政审批效能

    （一）实行技术审查与行政审批相分离。房屋建筑和市政基础设施工程实行消防设计审核、人防设计审查（不含人防指挥工程）的技术审查并入施工图设计文件审查，并委托一家审查机构实施。施工图审查原则上不超过以下时限（不包括施工图修改和审查机构的复审时间）：大型工程为15个工作日，中型及以下工程为10个工作日；甲级勘察项目为5个工作日，乙级及以下项目为3个工作日。对技术审查合格的，由审查机构出具审查合格书，并承担技术审查责任；技术审查未通过的，建设单位和勘察设计企业应对施工图存在的问题进行及时补正。

    （二）技术审查合格后实施并联审批。施工图技术审查合格后，涉及的设计审查行政许可事项实施并联审批，由住房城乡建设主管部门牵头负责，并自受理之日起8个工作日内完成，审批未通过的，由住房城乡建设主管部门汇总意见后通知建设单位。

    （三）推行审查服务委托方式改革。依托施工图联合审查管理信息系统积极推行审查服务合同网签。逐步推行政府购买服务方式开展施工图设计文件审查，相关费用可参照联合审查服务费结算参考标准（详见附件）纳入同级政府财政预算。鼓励各地对财政投资项目施工图审查率先实施政府购买服务，审查机构根据审查项目内容，与住房城乡建设主管部门签订购买施工图审查服务的合同。

    三、提高审查机构中介综合服务能力

    （一）统一技术审查标准。由自治区住房城乡建设主管部门牵头，会同自治区人防主管部门梳理建设、消防、人防审查的相关技术标准和规定，整合联合审查技术要点，共同编制施工图联合审查标准，明确审查内容、规范审查要点、统一审查标准，于2019年6月底前正式发布。各主管部门要按各自职能对审查机构进行相应的审查技术培训和指导，使其尽快适应联合审图工作的需要，提升服务质量。

    （二）整合施工图审查机构。由自治区住房城乡建设主管部门牵头，认定并公布我区同时具备建设、消防、人防技术审查能力的施工图综合审查机构名录。对因需要委托区外审查机构审查的，区外审查机构应符合我区施工图综合审查机构标准，并同时负责对消防设计和人防设计进行技术审查。

    （三）加强专业人员队伍建设。全区施工图综合审查机构的专业人员队伍要满足施工图联合审查的需求。现有房屋建筑和市政基础设施工程施工图审查机构相关专业人员应经过有关消防技术审查培训，具备承担消防设计技术审查的工作能力；不满足人防设计技术审查专业人员需求的，需补充相关专业人员。

    四、建立施工图联合审查管理信息系统

    （一）实行信息系统联合建设。全区施工图联合审查管理信息系统由自治区住房城乡建设主管部门牵头组织开发，并负责系统日常维护管理。各设区市自行开发有关信息系统的，应按照全区施工图联合审查管理信息系统的数据要求，将有关数据实时对接进入全区信息系统。建设单位、勘察设计企业、施工图审查机构以及施工图联合审查涉及的主管部门通过系统实现信息互联互通。

    （二）实现全过程无纸化。通过信息系统实现项目申报、合同签订、施工图审查、质量检查、统计分析及资料归档等环节全程无纸化，过程文件资料自动电子存档，全过程留痕。建设单位可24小时在线报审，审图专家实时在线审图，设计单位及时修改，提高审图效率，确保审图质量。主管部门通过信息系统实现对施工图审查所有环节、审查进度、审查时限的实时监管。

    （三）实现施工图设计文件电子签章认证。利用计算机网络和加密技术，通过施工图电子文件在线审查、签章认证等手段，实现图纸在线审查、实时批注等功能，施工图设计文件、审查合格结果文件均采用CA认证签章保护。对审查合格的施工图设计文件加盖审查合格电子签章，电子图纸一旦发生改动，签章自动作废，杜绝“阴阳”图纸。

    五、强化事中事后监管

    （一）加强审查质量监管。各地应通过施工图联合审查管理信息系统，釆用“双随机、一公开”的方式对本辖区项目开展审查质量联合检查，每年至少开展一次抽查，每个审查机构每年应至少抽查一次。对于审查机构在审查中存在把关不严、效率低下、故意刁难或者对发现勘察设计文件存在违反工程建设强制性标准情况瞒而不报等问题的，以及勘察设计企业存在多次违反工程建设强制性标准情况的，各级各部门应责令相关企业进行整改，依据相关法律法规进行处理并公布处理结果。住房城乡建设主管部门还应在建设工程消防验收时，重点加强对审查质量的事后监管。

    （二）加强信用信息监督管理。各地住房城乡建设主管部门应建立健全勘察设计质量信用档案，及时将施工图审查中相关建设单位、勘察设计企业、审查机构和注册执业人员的违法违规行为、处理处罚情况等记入信用档案。自治区住房城乡建设主管部门将建立“黑名单”制度，根据审查机构条件、审查质量、内部管理、举报投诉等情况，加强对审查机构的动态监管，并依法依规全面公开企业和个人信用记录。

    （三）审查服务费结算与服务质量评价相挂钩。各地应开展以审查质量、审查效率和服务水平等内容为核心的审查机构服务质量评价，原则上每年至少开展一次。对实行政府购买服务的项目，住房城乡建设主管部门可将审查服务费结算与审查机构服务质量评价相挂钩，并依法在购买施工图审查服务合同中予以明确。

    六、强化组织保障

    （一）加强组织领导。施工图联合审查制度改革是深化行政审批制度改革，提高审批效率，优化营商环境，促进我区经济高质量发展的重要内容。各级人民政府要高度重视，按照自治区人民政府的统一部署，建立协调机制，明确目标任务，制定工作计划，消除阻力，化解矛盾，加强经费和人员等方面的保障。自治区住房城乡建设和人防主管部门应加强对本系统、本部门施工图审查制度改革的督促和指导。

    （二）强化考核监督。将施工图联合审查制度改革工作列入自治区人民政府对各市人民政府和各相关部门的年度目标考核内容，对不认真履职的各市人民政府和相关部门将启动问责。各级人民政府应建立相应的监督检查机制，对不认真履行职责、不作为、乱作为的部门和责任人进行严肃问责。

    （三）加强舆论宣传。各地应充分利用报纸、广播、电视、网络等媒体加强对施工图联合审查制度改革工作的宣传，引导建设单位、勘察设计企业、审查机构、相关部门和社会公众充分知晓改革内容、准确把握改革政策、自觉应用改革成果，为改革营造良好的舆论环境。

    附件：政府购买施工图设计文件审查服务费用结算参考标准

附件

                                        政府购买施工图设计文件审查服务费用结算参考标准

    为全面推进我区房屋建筑和市政基础设施工程施工图联合审查，进一步加强和规范施工图审查行业管理，针对政府购买施工图设计文件审查服务制定费用结算参考标准如下：

    一、建设审查

工程类别	计费基数	收费参考标准
居住建筑工程	建筑面积	建筑面积A（万㎡）	累进计费（元/㎡）
A≤5	2.0
5＜A≤20	1.8
A＞20	1.5
居住建筑工程以外的其他房屋建筑工程市政工程	以工程概（预）算额为基数，分档累进计取	工程概（预）算额M（万元）	累进计费率（‰）
M＜5000	2.0
5000	1.9
8000	1.8
10000	1.65
20000	1.5
40000	1.35
60000	1.15
80000	0.95
100000	0.75
200000	0.55
M＞200000	0.35
工程勘察	每进尺（米）	10元

注：以工程概（预）算额为基数，分档累进计取，计价额处于两个数值区间的，采用直线内插法确定。

    二、消防审查

建筑面积A（万㎡）	收费参照标准（元/㎡）
A≤5	0.6
5＜A≤20	0.5
A＞20	0.4

    注：室内装修、改扩建工程以工程概（预）算额为基数，分档累进计取标准执行。

    三、人防审查

建筑面积A（万㎡）	收费参照标准（元/㎡）
A≤1	4.0
1＜A≤2	3.5
A＞2	3.0

    注：按送审人防建筑面积计取。

说明：

    一、施工图审查收费=收费参照标准×专业调整系数×工程复杂调整系数×附加调整系数。

    二、专业调整系数：城市道路工程、园林绿化为0.9；建筑、市政公用为1.0；桥梁、隧道、轨道交通为1.1。

    三、工程复杂程度分为一般、较复杂和复杂三个等级，其复杂调整系数分别为：一般（Ⅰ）0.85；较复杂（Ⅱ）1.0；复杂（Ⅲ）1.15。工程复杂程度参照《工程勘察设计收费标准》（2002年修订本）建筑市政工程复杂程度执行。

    四、附加调整系数根据审查内容及工作量的增加进行调整，分别为：

    绿色建筑审查调整系数（一星）1.10，（二星）1.15，（三星）1.20；

    装配式建筑审查调整系数1.20；

    BIM技术审查调整系数1.20；

    改扩建工程1.10；

    超限高层建筑工程和市政抗震设防审查难度附加调整系数：居住建筑为1.05；公共建筑和市政工程为1.1。

    附加调整系数为两个或两个以上的，调整系数不能连乘，可将各调整系数相加，减去调整系数的个数，加上定值1，作为附加调整系数值。

    五、单独设计并单独委托审查的消防工程、人防工程、防雷工程、绿色建筑、海绵城市、BIM技术、幕墙工程、钢结构工程、室内装修工程、室外环境和景观工程、智能化工程、基坑支护工程等以工程概（预）算额为基数，分档累进计取。

    六、单个计算的施工图审查项目，收费金额低于3000元的按3000元计收。

    七、因重大变更重新设计的项目（如因建筑性质或功能改变、规划重新报批等原因），可按施工图审查收费的60~80%计收；属于重大变更但不属于重新设计的修改内容，由业主提供设计修改部分的工程概算造价，重新计收。对于无法提供设计修改部分的工程概算造价的项目，按各专业实际工作量与专业比例测算折减系数，以原审查费为基数折减后计收。其中，重大变更的项目，收费金额低于1500元的按1500元计收。

《关于推行房屋建筑和市政基础设施工程施工图联合审查全面提质增效的实施意见》政策解读材料

    1、幕墙直接绘制会出现不结合的情况。

    2、选取一个幕墙，点击编辑类型。

    3、将族修改为系统族：基本墙，类型修改为常规-200mm。

    4、复制—修改名称。

    5、修改完成。













一、验收条件

1、土建、水电工程全部结束；2、各种、窗、栏杆等安装完毕；3、通正式水、电；4、幕墙、钢结构、中央空调、电梯、消防等工程安装、调试结束；5、雨污水、小区内道路等市政工程结束；6、景观绿化、各类综合管线等配套工程结束。

二、分户验收

1、住宅工程分户验收由建设单位组织，已选定物业公司的，物业公司宜参与验收工作。

2、单位工程质量竣工验收前，建设单位应将包含验收时间、地点及验收组名单的《单位工程质量竣工验收方案》和《单位工程质量竣工验收通知书》连同《住宅工程质量分户验收汇总表》报送该工程的质量监督机构。

（1）室内地面、墙面、顶棚抹灰、门窗工程质量分户验收；

（2）室内空间尺寸、护栏、玻璃质量分户验收；

（3）防水工程、公共部位分户验收；

（4）安装工程分户验收；

（5）住宅工程质量分户验收汇总表；

（6）到市质监站购买成品合格证，建设单位、监理单位、施工单位填写，建设单位盖章后，一份张贴在户内明显处，合格证原件交付时交给业主。

三、单位工程质量竣工验收（竣工预验收）

单位竣工验收由建设单位组织施工（含分包单位）、设计、勘察、监理等单位有关负责人成立验收组进行，并将《单位工程质量竣工验收方案》和《单位工程质量竣工验收通知书》，在工程质量竣工验收日期的3个工作日前报该工程的质量监督机构。

1、现场实物质量验收。

（1）验收组应按《工程施工质量验收统一标准》GB50300-2013要求，对照验收标准审查施工资料质量，抽查安全和使用功能的质量、进行工程观感质量检查。对验收内容做出全面评价，形成工程施工质量竣工验收结论意见，验收组人员签字。如果验收不合格，验收组提出书面整改意见，限期整改，重新组织工程施工质量竣工验收；如果验收合格，填写《单位（子单位）工程施工质量竣工验收记录》，相关单位签字盖章。

（2）项目质量监督机构对单位工程质量竣工验收的条件、组织形式、验收人员资格、验收程序、执行标准等情况进行现场监督，并对工程实物质量和工程资料进行监督抽查；如发现有不满足验收条件及违反建设工程质量管理规定行为和强制性条文的，责令改正或要求整改后重新验收，参建方有严重违反建设工程质量管理规定行为和强制性条文的，列入不良行为记录并在网上公示。当参建各方对工程验收意见不一致时，由项目质量监督机构协调处理，当参建各方对工程验收意见一致且抽查结果达到验收合格要求时，提出明确的验收监督意见并形成《单位工程施工质量竣工验收监督记录》。

2、竣工资料验收

（1）监理资料；

（2）施工资料（土建工程，、给排水、消防、采暖、通风、空调、燃气、建筑智能化、电梯工程）；

（3）竣工图（综合竣工图，室外图）；

（4）其他资料（桩基竣工验收资料，幕墙竣工验收资料，钢结构竣工验收资料，中央空调竣工验收资料，人防工程竣工验收资料，电梯资料等）。

四、竣工验收

建设单位组织竣工验收确定验收日期，并通知各参建单位及各专项部门的有关人员参加，填写《单位工程竣工验收通知书》提前7日通知质监站参加监督。

1、办理雨污水管道接纳手续

（1）领取并填写雨污水管线接纳表，附雨污水管线施工图、建设项目立项批复、建设项目环境影响审批表、建设项目环境影响报告书（表），到项目所在地行政审批中心建设局办理雨污水管道接纳手续。

（2）排水管理处到现场进行闭水试验合格后，方可进行雨污水管道接纳施工。

2、办理竣工验收备案表

（1）建设工程规划验收（委托具有资质的测绘勘察机构进行项目的测绘，根据项目所在地规划局要求的出图比例出具项目竣工地形图；领取并填写建设工程规划、用地竣工验收申请表，附建设用地规划许可证、建设用地批准书、建设工程规划许可证、规划总平面图、二份竣工地形图、综合管线规划图、房屋面积勘测报告等资料到项目所在地规划局规划管理科办理规划验收手续，规划管理科到现场验收合格后出具建设项目竣工规划验收合格证。若房屋面积勘测报告面积超出规划报建面积，在领取建设项目竣工规划验收合格证前需缴纳罚款并补办建设工程规划许可证）。

（2）建设工程绿化验收（根据规划要求的绿化率并按绿化施工图施工完成后，邀请项目所在地市政绿化管理处工作人员查看现场，确认绿化种植满足要求后出具单项专业验收证明）。

（3）建设工程环卫验收（根据规划要求建设垃圾房后，邀请项目所在地市政绿化管理处工作人员查看现场，确认垃圾收集房建设满足要求后出具单项专业验收证明）。

（4）建设工程城管验收（邀请项目所在地城市管理办公室工作人员查看现场建筑垃圾清理情况及户外广告的设置是否符合要求，确认合格后出具单项专业验收证明）。

（5）建设消防验收

①办理建筑消防设施检测报告。到项目所在地具有资质的检测所领取并填写建筑消防设施检测申请表，附建筑工程消防设计审核意见书；各消防系统施工单位从事消防工程施工资格证书、安装许可证、安装合同；各消防系统隐蔽工程检测验收记录（包括系统试压冲洗记录、电气绝缘电阻测试记录、接地电阻测试记录、阀门单体水气压试验记录等）；各消防系统主要产品准销证、许可证、合格证、使用说明书、检验报告；建筑设计水电图；各消防系统竣工图，签订建筑消防设施检测委托书，并缴纳检测费用。配合工程部及检测人员，现场进行建筑消防设施检测。检测合格后出具建筑消防设施检测报告。

②办理建筑工程消防验收意见书。到项目所在地消防部门领取并填写建设工程消防验收申报表，附建筑工程消防设计审核意见书、建筑消防设施检测报告、各消防系统施工单位从事消防工程施工资格证书、安装许可证、安装合同；各消防系统隐蔽工程检测验收记录；各消防系统主要产品准销证、许可证、合格证、使用说明书、检验报告；各消防系统竣工图。邀请相关人员到现场验收合格后，出具建筑工程消防验收意见书。

（6）建设工程环保验收（到项目所在地环保局窗口领取并填写基本建设项目环境保护竣工预验收卡，准备雨污水接纳申请表、建设项目环境影响报告审批意见提供给环保局，邀请相关工作人员到现场查看，验收合格后出具建设项目环境保护竣工预验收卡。）

（7）建设工程文档验收

①办理建设工程竣工档案验收意见书。至项目所在地文档中心领取并填写建设工程档案专项验收申请表，并准备以下资料和施工单位、监理单位提供的资料经文档中心验收合格后，出具建设项目竣工档案验收意见书：

a.工程前期资料：建设项目立项报告及建设项目立项批复；勘探合同；设计合同；工程地质勘探报告；建筑工程施工图设计审查批准书；建设用地批准书；建设用地规划许可证及红线图；国有土地使用权出让合同；围墙放样工程报告、商铺放样测量报告；国有土地使用证（提供复印件，加盖单位公章）；规划总平面图；建设工程规划许可证副本（提供复印件，盖单位公章）；建筑工程消防设计审核意见书；卫生审查申请表、卫生监督意见、项目设计卫生审查认可书；建设项目环境影响申报（登记）表；建设项目环境影响报告书（表）；建设项目环境影响审批表；建设工程中标通知书或直接发包批准书；建设工程施工许可证；建设工程施工合同；工程质量监督通知书；建设工程安全监督通知书；建设工程监理合同；白蚁预防合同；工程项目开工前的审计意见；固定资产投资项目新开工统计登记表；雨、污水管线接纳申请表。

b.工程后期资料：建设单位竣工报告；监理评估报告；勘察设计工程质量检查报告；单位工程质量保修书；商品住宅的《住宅质量保证书》和《住宅使用说明书》；白蚁竣工报告；建设项目竣工规划验收合格证、环保竣工预验收卡；单项专业验收证明（城管）、单项专业验收证明（环卫）；单项专业验收证明（绿化）；单位工程款不拖欠证明；甲、乙双方资料移交证明。

②办理建设工程档案接受证明书：准备竣工验收备案表和规划许可证正本的复印件到项目所在地文档中心办理建设工程档案接受证明书

（8）房屋建筑工程和市政基础设施工程竣工验收备案表

领取并填写工程竣工验收备案表，由勘察单位、设计单位、施工单位、监理单位、建设单位签署意见并盖章，准备工程竣工验收备案表，施工许可证，施工图设计文件审查意见，建设单位项目法人代表的身份证，单位工程竣工质量验收意见：①竣工报告②监理质量评估报告③设计质量检查报告④勘察质量检查报告⑤施工质量竣工验收记录⑥施工质量控制资料检查记录⑦安全和功能检验资料检查及主要功能抽查记录⑧观感质量检查记录⑨竣工验收报告，建设项目竣工规划验收合格证，建筑工程竣工消防验收意见书，建设项目设计卫生审查认可书，环保部门认可批准文件，建设工程档案接收证明书及验收意见书，城管验收单，环卫项目验收单，绿化验收单，单位工程质量保修书，商品房住宅质量保证书和住宅使用说明书到项目所在地工程质量监督机构办理竣工验收备案表。

五、建设工程规划许可证副本换正本

准备建设工程规划许可证副本换正本的申请报告，竣工验收备案表，建设工程规划许可证副本，竣工地形图到项目所在地规划局领取建设工程规划许可证正本。

六、综合验收交接

1、与项目所在地环卫处签订环卫交接协议书。

2、与项目所在地街道签订物业管理用房交接协议书，并进行实地验收。

七、办理住宅区公建配套验收表

到项目所在地领取并填写住宅区公建配套验收表，准备建设项目竣工交付情况简介，建设项目立项批复，规划总平面图，建设工程规划许可证正本，建设工程施工许可证，商品房屋预售许可证，房屋建筑工程竣工验收备案表，建设项目地名命名批复，建设项目公安编号批文，物业管理委托合同，环卫交接协议，街道交接协议，消防验收意见书等资料提供给建设局。邀请建设局、房管局、街道进行综合验收交接，验收合格后建设局在住宅公建配套验收表上签字盖章并返回建设单位一份。

八、办理国有土地分割转让许可证

1、委托项目所在地土地勘测中心进行地籍测绘。

准备用地红线图、国有土地使用权出让合同，授权委托书提供给项目所在地土地勘测中心进行地籍测绘，经土地勘测中心现场测绘后出具土地测绘报告。

2、办理国有土地分割转让许可证。

到项目所在地土地登记中心领取并填写土地登记申请审核情况通知单、土地登记申请审批表，国有土地使用权分割转让合同，并准备办理国有土地使用权分割的申请报告、国有土地使用权出让合同、土地出让金及契税交付凭证、土地测绘报告、房屋建筑工程和市政基础设施工程竣工验收备案表、国有土地使用证原件、企业营业执照及法人身份证明。

九、移交物业

整理并编制非营业性公建房屋和构筑物、消防系统、安防系统、计量表、电梯、其他设备设施、固定资产及竣工图等资料的卷内目录。牵头营销部、成本管理部、工程部、采购管理部等部门与物业公司进行以上资料及相关实物的移交。收集整理设备设施、安防系统的使用说明书、合格证、生产厂家、保修卡等资料移交给物业公司。

    Revit提供了概念体量工具，用于在项目前期概念设计阶段，为建筑师提供灵活、简单、快速的概念设计模型。使用概念体量模型可以帮助设计师推敲建筑形态，还可以统计概念体量模型的建筑楼层面积、占地面积、外表面积等设计数据、可以根据概念体量模型表面创建建筑模型中的墙、楼板、屋顶等图元对象，完成从概念设计阶段到方案、施工图设计的转换。

    利用Revit灵活的体量建模功能，可以创建NURBS曲面模型，并通过该曲面转换为屋顶、墙体等对象，在项目中创建复杂对象模型。在Revit中，还可以对概念体量的表面进行划分，配合使用“自适应构件”生成多种复杂表面肌理。

    首先，体量属于族。

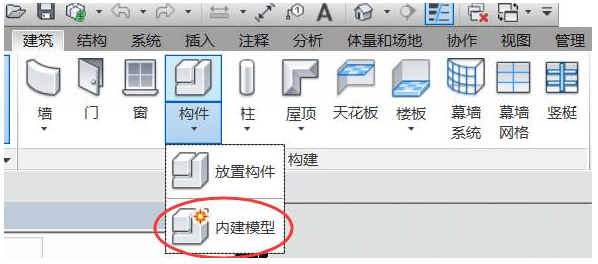

    在revit中创建体量有两种方式，一种是在“项目中创建体量”，实现方式为：体量和场地–概念体量–内建体量。

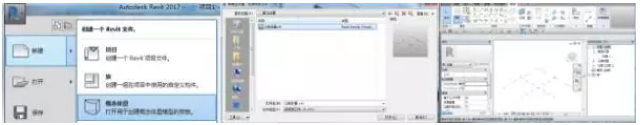

    另一种是“创建独立的概念体量族”实现方式为：应用程序菜单–新建–概念体量。

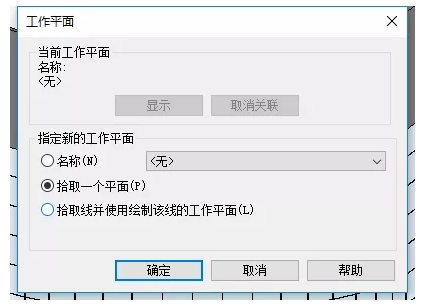

    要创建概念体量模型，必须先创建标高、参照平面、参照点等工作平面，然后在工作平面上创建草图轮廓，再降草图轮廓转换生成三维概念体量模型。

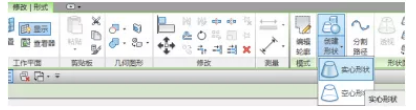

    创建形状：选择轮廓-创建形状

    使用“创建形状”工具可以创建两种类型的体量模型对象：实体模型和空心模型。一般情况下，空心模型将自动剪切与之相交的实体模型，也可以自动剪切创建的实体模型。使用“修改”选项卡“编辑几何图形”面板中的“剪切几何图形”和“取消剪切几何图形”工具，可以控制空心模型是否剪切实体模型。在创建概念体量时可以为概念体量创建参数化驱动约束。

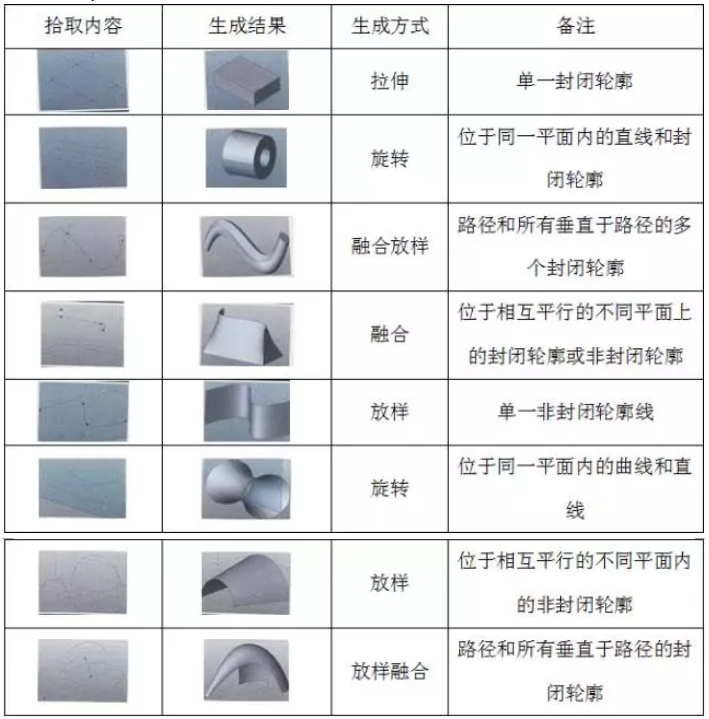

    “创建形状”工具将自动分析所拾取的草图。通过拾取草图形态可以生成拉伸、旋转、放样、融合等多种形态的对象。

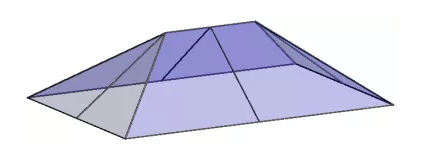

    创建基本概念体量模型后，可以灵活编辑和修改概念体量模型的点、边和面，从而生成复杂概念体量模型。

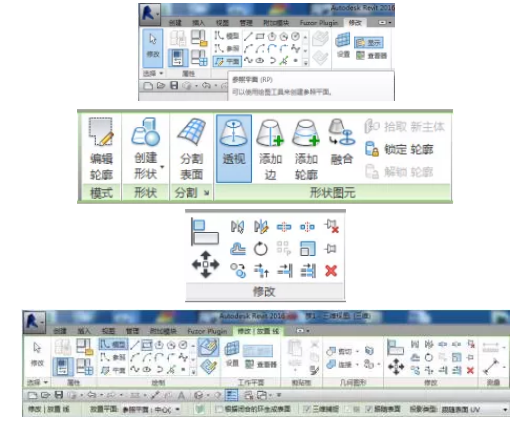

    常用命令：参照平面，编辑轮廓，创建形状，透视，添加边，添加轮廓。

    “点图元”是概念体量中非常重要的定位图元。确定了点在空间的位置，通过连接空间点生成曲线，再利用曲线通过放样等方式生成各种曲面、实体，这是Revit中概念体量设计的基本工作步骤。

    创建完概念体量模型后，可以对概念体量模型中的“面”进行分割，并在分割后的表面中，沿分割网格为概念体量模型指定表面图案，以增强方案表现能力。

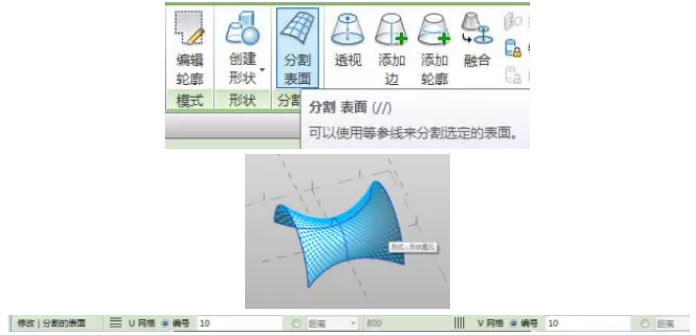

    可以使用表面分割工具对体量表面或曲面进行划分，划分为多个均匀的小方格，即以平面方格的形式替代原曲面对象。方格中每一个顶点位置均由原曲面表面点的空间位置决定。例如，在曲面形式的建筑幕墙中，幕墙最终均由多块平面玻璃嵌板沿曲面方向平铺而成，要得到每块玻璃嵌板的具体形状和安装位置，必须先对曲面进行划分才能得到正确的加工尺寸。这在Revit中称为有理化曲面。

    要实线有理化曲面，必须先使用“分割表面”工具对表面进行网格划分。表面可以通过UV网络（表面的自然网络分割）进行分割，也可以根据标高、参照平面、模型线等图元按用户指定的方式分割表面。

    曲面UV网络对正坐标用于定义曲面UV网格分割的计算起点。按住并拖动UV网格对正坐标，当移动鼠标指针到曲面角位置时，松开鼠标左键，Revit将自动放置UV网格对正坐标至邻近角点位置。同时，Revit将以曲面角点为基点，以坐标位置为原点重新调整曲面UV网络。

    在划分网格时，Revit按UV方向测量网格带作为测量基准。

    分别单击U、V方向测量网格带的角度值，修改U、V网格方向均为30°。

    修改“表面显示”。

    除根据曲面UV网格分割曲面外，还可以根据标高、参照平面、模型线分割表面。

    选择曲面，“分割”–“分割表面”，取消曲面UV网格分割，单击“交点”–“交点”，选择视图中所有参照平面和标高图元，“完成”表面分割。

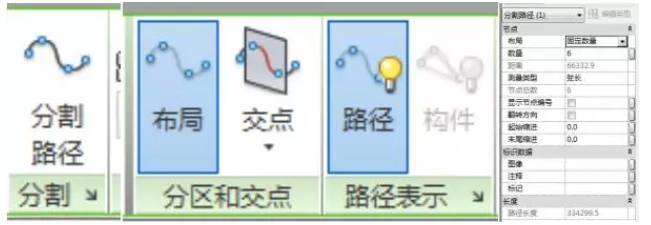

    Revit提供了“分割路径”功能，可以沿任意曲线生成指定数量等分点。

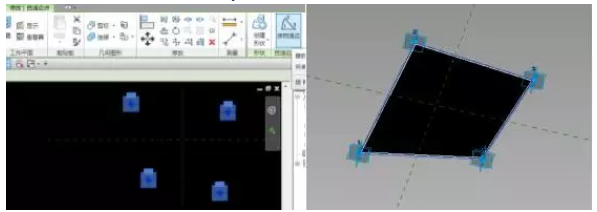

    Revit提供了“基于公制幕墙嵌板图案填充.rfa”和“自适应公制常规模型.rfa”两种族样板，分别用于创建表面填充图案和自适应表面填充图案族。

    “基于公制幕墙嵌板图案填充.rfa”族的制作

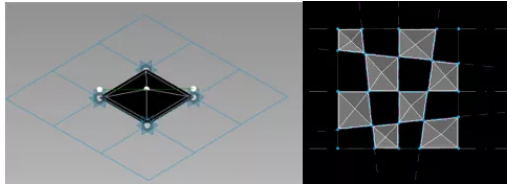

    在体量表面中使用“基于公制幕墙嵌板图案填充”创建的嵌板族时，族中提供的各驱动顶点将与各表面划分网格的顶点重合，从而根据实际的表面划分形式改变填充图案的形状。在使用表面填充图案族进行体量表面有理化时，Revit将按体量表面实际分割尺寸自动调整表面填充图案形状。在填充图案族中各驱动顶点占用的网格数量，也将同样影响在体量中有理化表面时占用的表面划分网格数量。

    除创建基于规则分割网格的表面填充图案族外，还可以创建任意形式的自适应表面填充图案。

    选择“自适应公制常规模型.rfa”族样板。

    在进行概念设计时，除通过体量模型推敲建筑概念形态外，还必须了解各形态体量模型的各楼层建筑面积、总建筑面积等设计信息。

    必须将概念体量模型族载入到项目中，才能进行体量分析和研究。可使用Revit明细表统计功能，以明细表格的方式统计得到当前体量的楼层面积、各楼层周长、外表面积等信息。

    完成概念体量模型后，可以通过拾取体量模型的表面生成墙、幕墙系统、屋顶、楼板等建筑构件，将概念体量模型转换为建筑设计模型，实现又概念设计阶段到初步设计阶段的过渡。













许多伙伴使用Revit软件还不会制作曲面幕墙顶，为此，下面小编就分享了Revit制作曲面幕墙顶的详细步骤，希望有需要的朋友都来共同学习哦。

　　新建一个项目，绘制一个幕墙，属性类型如图所示。

　　幕墙外形如图所示：

　　要形成波浪曲线形的幕墙顶，需要用到拉伸屋顶，让幕墙附着在曲线屋面上，这样就能形成曲线的幕墙顶部。具体操作如下：

　　① 选择绘制拉伸屋顶，如图所示。

　　② 拾取一个立面的平面绘制拉伸屋顶的曲线痕迹。

　　确认后绘制出曲线的拉伸屋顶，然后选择幕墙使它附着在屋顶下，如图所示。

　　完成如图所示。

　　选中屋顶，使用用永久隐藏“eh”命令，隐藏屋顶，就得到了想要的曲顶幕墙。

　　上文就讲解了Revit制作曲面幕墙顶的详细步骤，希望有需要的朋友都来学习哦。

工程清包工价格

由于清包工价格随市场变化而变化，以下价格仅供诸位参考。

模板：22-45元/平米（粘灰面）

砼：45-50元/立

钢筋：600-850元/吨，或者绑扎一个平方20-37元

砌筑：90-150元/立

抹灰：10-18元/平米（不扣除窗洞口，不包括脚手架搭拆）

面砖粘贴：包工墙面在35到45看面积.地面28元/m2（修正）

室内地面砖：（600*600）28元/平米

踢脚线：12元/米

室内墙砖：30元/平米（包括倒角）

楼梯间石材：45元/平米

踏步板磨边：16元/米

石膏板吊顶：26元（平棚）

铝扣板吊项：35元/平米

蹲台隔断：180-360元/蹭位

大白乳胶漆：16元/平米

外墙砖：65元/平米

外墙干挂蘑菇石：90元/平米

屋面挂瓦：43元/平米

水暖：22元/平米（建筑面积）

住宅照明部分：23-26元/平米

架子工：，一般挑架15到19元一平米，爬架13到16元，不含施工期间图纸变更，市政装潢架18到32元（实搭面积）

房地产建筑成本（按建筑平方米算）

桩基工程（如有）：70~100元/平方米；

钢筋：40~75KG/平方米（多层含量较低、高层含量较高），合160~300元/平方米；

砼：0.3~0.5立方/平方米（多层含量较低、高层含量较高），合100~165元/平方米；

砌体工程：60~120元/平方米（多层含量较高、高层含量较低）；

抹灰工程：25~40元/平方米；

外墙工程（包括保温）：50~100元/平方米（以一般涂料为标准，如为石材或幕墙，则可能高达300~1000元/平方米；

室内水电安装工程（含消防）：60~120元/平方米（按小区档次，多层略低一些）；

屋面工程：15~30元/平方米（多层含量较高、高层含量较低）；

门窗工程（不含进户门）：每平方米建筑面积门窗面积约为0.25~0.5平方米（与设计及是否高档很大关系，高档的比例较大），90~300元/平方米，一般为90~150元/平方米，如采用高档铝合金门窗，则可能达到300元/平方米；

土方、进户门、烟道及公共部位装饰工程：30~150元/平方米（与小区档次高低关系很大，档次越高，造价越高）；

地下室（如有）：增加造价40~100元/平方米（多层含量较高、高层含量较低）；

电梯工程（如有）：40~200元/平方米，与电梯的档次、电梯设置的多少及楼层的多少有很大关系，一般工程约为100元/平方米；

人工费：130~200元/平方米；

室外配套工程：30~300元/平方米，一般约为70~100元/平方米；

模板、支撑、脚手架工程（成本）：70~150元/平方米；

塔吊、人货电梯、升降机等各型施工机械等（约为总造价的5~8%：约60~90元/平方米；

临时设施（生活区、办公区、仓库、道路、现场其它临时设施（水、电、排污、形象、生产厂棚与其它生产用房）：30~50元/平方米；

检测、试验、手续、交通、交际等费用：10~30元/平方米；

承包商管理费、资料、劳保、利润等各种费用（约为10%）：以上各项之和*10%=90~180元/平方米；

上交国家各种税费（总造价3.3~3.5%）：33~70元/平方米，高档的可能高达100元/平方米。

以上没有算精装修，一般造价约为1000~2000元/平方米，高档小区可达3500元以上。以上没有包括部分国有企业开发造成的腐败成本。精装修造价一般为500~1500元/平方米，这要看档次高低，也有300元/平方米简装修，更有3000~10000元/平方米超高档装修（拎包入住）。

设计费（含前期设计概念期间费用）：15~100元/平方米；

监理费：3~30元/平方米；

广告、策划、销售代理费：一般30~200元/平方米，高者可达500元/平方米以上；

土地费：一般二线城市市区（老郊区地带）为70~100万/亩，容积率一般为1.0~2.0，故折算房价为：525~1500元/平方米，市区中心地带一般为200万元/亩，折算房价为：1500~3000元/平方米，核心区域可达300万元/亩以上，单方土地造价更高；一线城市甚至有高达20000元/平方米以上的土地单方造价；三线城市、县城等土地单方造价较低，一般为100~500元/平方米，也有高达2000元/平方米以上的情况；

土地税费与前期费，一般为土地费的15%左右，二线城市一般为100~500元/平方米，各地标准都不一样。

结论：基本建设费是固定的，即使是不收土地款的动迁房，以国家最低标准承建，造价也难以少于1000元/平方米。点这 .免费下载施工技术资料

实际上，多层普通商品房，建安成本大约在1200元/平方米左右，小高层与高层普通商品房，建安成本大约在1500~1800元/平方米左右，档次越高，造价越高。

能让利的主要是：小区的档次、向政府交纳的土地费及地方政府部分的税费、广告策划销售环节的费用、装修费用等。

另外，开发商的开发品质也有一定关系，如果一味压价，品质是要差一些；民营开发商比国营/政府开发商的成本确实也低一些，这主要有两方面的原因，一是大多数民营企业主要以效益为主导，成本一般控制得好一些，二是民营企业腐败成本相对要低一些。

不论何种原因，同品质的小区成本上下也不会超过100~200元/平方米。

12墙一个平方需要64块标准砖

18墙一个平方需要96块标准砖

24墙一个平方需要128块标准砖

37墙一个平方需为192块标准砖

49墙一个平方需为256块标准砖

公式：

单位立方米240墙砖用量1/（0.24*0.12*0.6）

单位立方米370墙砖用量1/（0.37*0.12*0.6）

空心24墙一个平方需要80多块标准砖

普通住宅建筑混凝土用量和用钢量

1、多层砌体住宅

钢筋30KG/㎡

砼0.3—0.33m&p3;/㎡

2、多层框架

钢筋38—42KG/㎡

砼0.33—0.35m³/㎡

3、小高层11—12层

钢筋50—52KG/㎡

砼0.35m³/㎡

4、高层17—18层

钢筋54—60KG/㎡

砼0.36m³/㎡

5、高层30层H=94米

钢筋65—75KG/㎡

砼0.42—0.47m³/㎡

6、高层酒店式公寓28层H=90米

钢筋65—70KG/㎡

砼0.38—0.42m³/㎡

7、别墅混凝土用量和用钢量介于多层砌体住宅和高层11—12层之间

※以上数据按抗震7度区规则结构设计

普通多层住宅楼施工经济指标

室外门窗（不包括单元门、防盗门）面积占建筑面积0.20—0.24

模版面积占建筑面积2.2左右

室外抹灰面积占建筑面积0.4左右

室内抹灰面积占建筑面积3.8

施工功效

一个抹灰工一天抹灰在35平米

一个砖工一天砌红砖1000—1800块

一个砖工一天砌空心砖800—1000块

瓷砖15平米

刮大白第一遍180平米/天，第二遍120平米/天，第三遍压光90平米/天

基础数据

混凝土重量2500KG/m³

钢筋每延米重量0.00617*d*d

干砂子重量1500KG/m³，湿砂重量1700KG/m³

石子重量2200KG/m³

一立方米红砖525块左右（分墙厚）

一立方米空心砖175块左右

筛一方干净砂需1.3方普通砂

一点不同观点：

一般多层砌体住宅：钢筋25-30KG/㎡，其中经济适用房为16–18KG/㎡。

一般多层砌体住宅，室外抹灰面积占建筑面积0.5–0.7。

一般多层砌体住宅，模版面积占建筑面积1.3–2.2，根据现浇板多少、柱密度变化很大。

一个砖工一天砌240砖墙1000—1800块，370或500墙2000–3000块。

钢筋混凝土重量2200KG/m³，素混凝土重量2100KG/m³。

工程石子重量1800KG/m³。）

0.617是圆10钢筋每米重量。钢筋重量与直径（半径）的平方成正比。

G=0.617*D*D/100

每米的重量（Kg）＝钢筋的直径（mm）×钢筋的直径（mm）×0.00617

其实记住建设工程常用的钢筋重量也很简单φ6＝0.222Kgφ6.5＝0.26kgφ8＝0.395kgφ10＝0.617kgφ12＝0.888kgΦ14＝1.21kgΦ16＝1.58kgΦ18＝2.0kgΦ24＝2.47kgΦ22＝2.98kgΦ25＝3.85kgΦ28＝4.837kg…………

Φ12（含12）以下和Φ28（含28）的钢筋一般小数点后取三位数，Φ14至Φ25钢筋一般小数点后取二位数

Φ6=0.222Kg

Φ8=0.395Kg

Φ10=0.617Kg

Φ12=0.888Kg

Φ14=1.21Kg

Φ16=1.58Kg

Φ18=2Kg

Φ20=2.47Kg

Φ22=3Kg

Φ25=3.86Kg

钢材理论重量计算简式

材料名称理论重量W（kg/m）

扁钢、钢板、钢带W＝0.00785×宽×厚

方钢W＝0.00785×边长2

圆钢、线材、钢丝W＝0.00617×直径2

钢管W＝0.02466×壁厚（外径–壁厚）

等边角钢W＝0.00785×边厚（2边宽–边厚）

不等边角钢W＝0.00785×边厚（长边宽+短边宽–边厚）

工字钢W＝0.00785×腰厚[高+f（腿宽-腰厚）]

槽钢W＝0.00785×腰厚[高+e（腿宽-腰厚）]

备注

1.角钢,工字钢和槽钢的准确计算公式很繁，表列

简式用于计算近似值。

2.f值：一般型号及带a的为3.34，带b的为2.65，带c的为2.26。

3.e值：一般型号及带a的为3.26，带b的为2.44，带c的为2.24。

4.各长度单位均为毫米。

目前该协同设计模式应用最为广泛，非常适用于专业内部以及建筑单体或者子项体量较小、数量较少的项目（比如建筑主体附带门卫室、垃圾房之类）。由于采用同一套样板和标准，各专业协同设计效率很高，中心文件与多个本地文件之间信息可双向传递（Revit命令：同步），确保数据及时更新。

图1 Revit同步命令界面

该协同设计模式工作集之间可借用权限编辑对方的模型，所以对工作集的权限管理机制要求较高。在建筑单体中多以专业和垂直分区划分工作集，比如地下室、裙房、标准层及屋顶各自一个工作集。根据项目具体情况，为了方便设计，工作集可再次按照系统或构件类别细分，比如给排水专业可分为消防系统、非消防系统；建筑专业可分为幕墙、土建等。

工作集划分的越清楚对协同设计越有利，效率越高。但根据实践，并非工作集越多越好，主要原因在于这对协调要求极高，一旦管理不好，反而容易出现模型工作集归属错误的情况；另一方面，随着设计的不断深化，模型文件越来越大，与中心文件同步需耗费更多时间，硬件负担也随之加重。Revit中同步操作呈现唯一性，即无法多个设计师同时同步，必须有先后顺序，而且在同步过程中其他成员的编辑工作会出现卡顿甚至无法编辑。综合以上，工作集的划分视具体情况而定。

俞侃 仅供学习交流 版权归原作者所有

    来源丨益埃毕教育

    有时我们需要在幕墙上嵌套门或者窗，但是只有门窗嵌板族才可以将幕墙嵌板替换。门窗嵌板族门窗种类有限，公制门窗族则种类较多。下面就为大家介绍如何将公制门窗族快速的改为嵌板族。

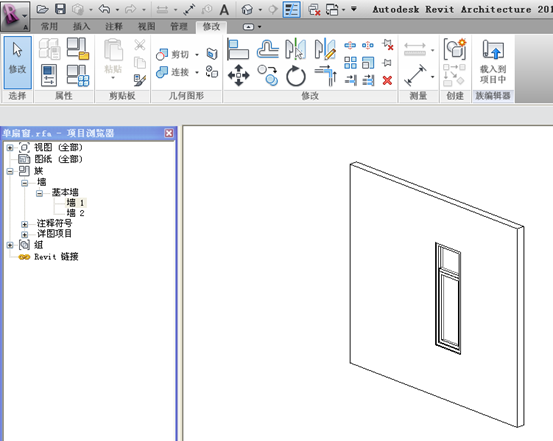

    1.我们打开一个公制固定窗

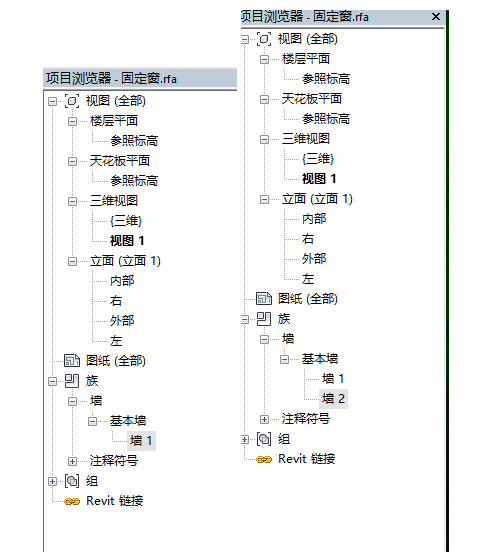

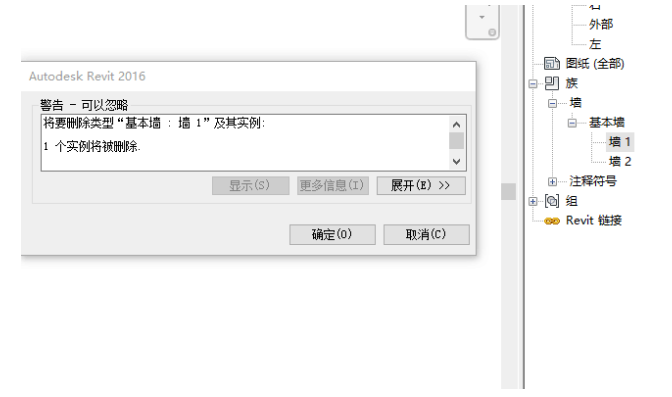

    2.在项目浏览器里找到墙族，复制墙1，并删除墙1

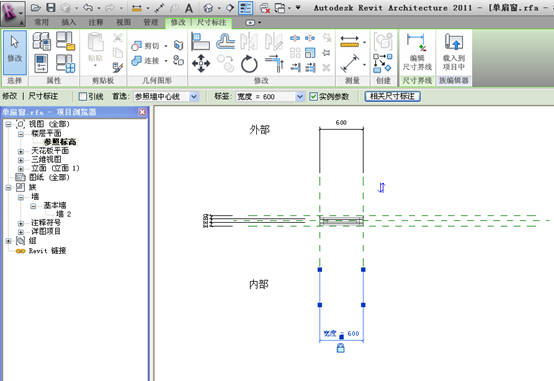

    3.修改窗户宽、高为实例属性。

    4.打开公制窗-幕墙族样板，将固定窗载入该族样板中，并将固定窗四边与嵌板族参照线对齐锁定。

    至此，已成功的把公制窗转化为幕墙嵌板族，可以替换项目中原有的幕墙嵌板啦！

    -END-













钢结构雨棚是可以建造在建筑物的出入口门头上方，建筑通道的出入口等各种建筑类型上，还可以是作为单独的建筑所使用。可以遮阳挡雨，同时还可以防止高空落物砸伤人时间的出现，是一种保护式的建筑。

按照结构类型的可以分为钢结构雨棚，木结构雨棚等建筑类型，按照棚面材料可以分为耐力板钢结构雨棚，阳光板钢结构雨棚，钢结构玻璃雨棚，铝板钢结构雨棚等。不同的建筑建造类型可以根据实际的需求尽心选择，从而提高钢结构雨棚的整体质量效果。

现今很多类型的钢结构雨棚都是采用玻璃结构的形式，玻璃经过特殊的加工性能从而使得安全性和美观性上也有着不同成都的提高。钢结构玻璃雨棚使用钢化玻璃或是夹胶玻璃，这两种玻璃的安全性极高，破碎后不会飞溅伤人，起到安全的作用。由于中间层的胶膜黏着力非常强，受到冲击后不会被贯穿，碎片不会脱落，只是呈辐射状向四周裂开。

钢结构玻璃雨棚的安全性极高，可以保护棚下人的安全，防震，防盗，防弹等都是钢化玻璃、夹胶玻璃的性能，所以在搭配使用钢结构作为雨棚上整体的安全性能也是非常的高。钢结构雨棚的造型也是非常的新颖，美观，可以根据不同的造型要求进行工艺加工，从而提高整体的观赏性。

A、玻璃面板钢结构雨篷设计流程

玻璃面板钢结构雨篷做法可参考图集07J501-1《钢雨篷（一）玻璃面板》，根据雨篷悬挑长度、宽度、风荷载等信息，从图集中选用对应的做法。

对带拉杆的雨棚，若体型较为简单，可以表格或图集中的龙骨选型参考，而复杂体型的雨棚仍需进行有限元结构计算。

B、钢结构雨棚施工流程：

下面就来看看一般钢结构雨棚的详细施工流程。

玻璃雨篷的安装施工方法及质量保证措施

一、原材料质量控制：

（一）、钢构件1、钢构件应符合现行国家标准《钢结构工程质量检验标准》（GB50221）的有关规定。钢构件表面防锈处理应符合现行国家标准《钢结构工程施工质量验收规范》（GB50205）的有关规定。2、钢构件焊接、螺栓连接应符合国家现行标准《钢结构设计规范》及《建筑钢结构焊接规程》的有关规定。

（二）、玻璃构件：1、玻璃加工时要精磨四边，玻璃尺寸L小于或等于2米，公差±1.0mm；L大于2米，小于或等于5米，公差±1.5mm，对角线公差为±2.0mm。玻璃包装前必须清洗干净，上下两侧均有泡沫塑料保护，避免划伤玻璃，产生自爆。2、玻璃底部应用硬度大于90度的聚氯丁橡胶作应急垫块，玻璃底部与垫块距离长期保持10mm，尺寸及数量都要经过计算取值。3、点固定后的玻璃肋主要是受力结构。玻璃的切角、打孔等加工必须在钢化前进行。钻直径时，孔径公差为±1mm；钻坡孔口时，外径为44 mm，允许公差为0.50 mm，内径为35 mm，允许公差为0.50 mm；进深为7 mm，允许偏差为0.20 mm；钻孔底边崩边控制在1.5 mm内，孔位间直线度、垂直度控制在±1.5mm以内。玻璃孔洞间距及孔洞距板边间距大于或等于100mm。

二、安装质量控制：

（一）、工艺流程基准线移交——放线——后置埋件安装——钢结构制作——钢结构安装——安装不锈钢转接件——安装面板——密封——清扫——竣工验收

（二）、各道工序施工工艺

1、测量放线（1）、复查移交的基准线（2）、放标准线：根据已建土建主体结构，引出钢结构玻璃顶标高线和轴线，并进行检查；在安装前，应首先对建筑物外形尺寸进行偏差测量，根据测量结果，确定出安装的基准面。（3）、 以标准线为基准，按照图纸将安装基线放在墙上，并做好标记。

2、钢结构预埋件安装（1）、 按钢结构设计尺寸用经纬仪或其他测量仪器进行定位。（2）、 检查定位无误后，按图纸要求埋设铁件。（3）、 安装埋件时要采取措施控制好埋件表面水平或垂直，严禁歪、斜等。（4）、 检查埋件是否牢固、位置是否准确。埋件的位置误差应按设计要求进行复查。当设计无明确要求时，埋件的标高偏差不应大于10㎜，埋件的位置与设计位置偏差不应大于20㎜。

3、钢结构安装：（1）、钢结构支撑玻璃雨篷是指采用钢结构作为支撑受力体系，在钢结构上伸出钢爪固定玻璃的雨篷。（2）、该雨篷类似于四点支撑板。玻璃四角的爪件承受着风荷载和地震作用并传到后面的钢结构上，最后传到土建结构上。（3）、钢结构施工是时要符合以下要求：①相邻两桁架间距尺寸允许偏差±2.5mm；②桁架垂直度允许偏差1/1000，绝对误差小于或等于5mm；③桁架外表面平面度允许偏差5mm；

4、过渡件的焊接（1）、经检查，埋件安装合格后，可进行过渡件的焊接施工；（2）、焊接时，过渡件的位置一定要与墨线对准；（3）、应先将同水平位置两侧的过渡件点焊，并进行检查；（4）、再将中间的各个过渡件点焊上，检查合格后，进行满焊或段焊。

5、玻璃安装

（1）、安装时一定要平顺直立，侧向用专用夹具保护，与玻璃接触的器具均须有柔软构造，以防止玻璃受额外的应力而破坏。

（2）、全玻璃采光雨篷玻璃裁切允许偏差应符合表3-5的规定。

6、  密封

（1）、密封部位的清扫和干燥，采用甲苯对密封面进行清扫，清扫时应特别注意不要让溶液散发到接缝以外的场所，清扫用纱布脏污后应常更换，以保证清扫效果，最后用干燥清洁。

的纱布将溶剂蒸发后的痕迹拭去，保持密封面干燥。

（2）、贴防护纸胶带：为防止密封材料使用时污染装饰面，同时为使密封胶缝与面材交界线平直，应贴好纸胶带，要注意纸胶带本身的平直。

（3）、注胶：注胶应均匀、密实、饱满，同时要注意施胶方法，避免浪费。

（4）、胶缝修整：注胶后，应将胶缝用小铲沿注胶方向用力施压，将多余的胶刮掉，并将胶缝刮成设计形状，使胶缝光滑、流畅。

（5）、清除纸胶带：胶缝修整好后，应及时去掉保护胶带，并注意撕下的胶带不要污染玻璃面，及时清理粘在施工表面的胶痕。

（6）、全玻璃采光雨篷胶缝应粘接牢固，密封完整，胶缝表面平整光滑，胶缝外无胶污渍。

（7）、全玻璃采光雨篷与主支承结构边接牢固可靠，所有接合部位必须密封完整，不渗漏。

（三）、成品保护

1、加工与安装过程中，应特别注意轻拿轻放，不能碰伤、划伤，加工好的玻璃应贴好标签；存放时底板需使用较平整的三合板。搬运时应两人抬起，不要推拉以免损坏表面。

2、加强半成品、成品的保护工作，保持与总承包单位的联系，防止已安装好的幕墙受划伤。

3、质检员与安全员紧密配合，采取措施搞好半成品、成品的保护工作；

4、于施工完毕后再撕下保护膜，以免作业中途擦伤板面。

5、保养时可用一般中性清洁剂，以软质布轻轻擦拭即可。不要使用刷子、丝瓜布，强酸、强碱清洗，以免损害表层。



一、建筑物的耐火等级

　　1、建筑物的耐火等级分为四级，一二类三四类。

　　2、节点缝隙或金属承重构件节点的外露部位，应做防火保护层。

　　3、民用建筑的耐火等级、层数、长度和面积，一二级最大防火分区的长度250米。最大允许建筑面积2500平方米。

　　4、对于地下房间、无窗房间或有固定窗扇的地上房间，以及超过20m且无自然排烟的疏散走道或有直接自然通风、但长度超过40m的疏散内走道，应设机械排烟设施。

　　5、

1）建筑高度超过32米，应设机械排烟设施。

2）内走廊超过20米。并设有自然采光、自然通风设施。应设机械排烟设施。

3）面积超过100平方米，应设机械排烟设施。4)通风和空调系统应设置排烟系统应设机械排烟设施。

　　二、建筑的防火分区、防火间距及疏散出口。

　　6、建筑物内如设有上下层相连通的走马廊、自动扶梯等开口部位时，应按上、下连通层作为一个防火分区。

　　7、地下、半地下建筑内的防火分区间应采用防火墙分隔，每个防火分区的建筑面积不应大于500m2。

　　8、当设置自动灭火系统时，每个防火分区的最大允许建筑面积可增加到1000m2。局部设置时，增加面积应按该局部面积的一倍计算。

　　9、民用建筑的防火间距：民用建筑之间的防火间距，6－9米。

　　10、公共建筑和通廊式居住建筑安全出口的数目不应少于两个。

　　11、九层及九层以下，建筑面积不超过500m2的塔式住宅，可设一个楼梯。

　　12、高层建筑安全处口或疏散口必须设置两个安全出口。

　　13、建筑中的安全出口或疏散出口应分散布置。建筑中相邻2个安全出口或疏散出口最近边缘之间的水平距离不应小于5.0m。

　　14、直接通向公共走道的房间门至最近的外部出口或封闭楼梯间的距离:一级二级25米，环形通道22米。设有自动喷水系统的建筑疏散距离可增加25％。

　　15、楼梯间的首层应设置直接对外的出口，当层数不超过四层时，可将对外出口设置在离楼梯间不超过15m处。

　　16、太平门应为推闩式外开门。

　　17、变压器室与配电室之间的隔墙，应设防火墙。锅炉房、变压器室应设置在首层靠外墙的部位，并应在外墙上开门。首层外墙开口部位的上方应设置宽度不小于1.00m的防火挑檐或高度不小于1.50m的窗。

　三、室外消防栓系统

　　18、消防车道穿过建筑物的门洞时，其净高和净宽不应小于4m；门垛之间的净宽不应小于3.5m。

　　19、建筑物内的管道井、电缆井应每隔2～3层在楼板处用耐火极限不低于0.50h的不燃烧体封隔，其井壁应采用耐火极限不低于1.00h的不燃烧体。井壁上的检查门应采用丙级防火门。

　　20、电梯井和电梯机房的墙壁等均应采用耐火极限不低于1h的非燃烧体。高层工业建筑的室内电梯井和电梯机房的墙壁应采用耐火极限不低于2.5h的非燃烧体

　　21、疏散楼梯栏杆扶手的高度不应小于1.1m，其他建筑的室外，其倾斜角可不大于600,净宽可不小于80cm。，且每级离扶手25cm处的踏步深度超过22cm时可不受此限。

　　22、消防用水可由给水管网、天然水源或消防水池供给。

　　23、室外消火栓水枪的充实水柱仍不小于10m；(从地面算起)。

　　24、民用建筑室外消防栓的用水量应保证30L/S25、20。按建筑面积计算。

　　25、环状管网的输水干管及向环状管网输水的输水管均不应少于两条。

　　26、环状管道应用阀门分成若干独立段，每段内消火栓的数量不宜超过5个。室外消防给水管道的最小直径不应小于100mm。

　　27、室外消火栓应沿道路设置，道路宽度超过60m时，宜在道路两边设置消火栓，并宜靠近十字路口。

　　28、消火栓距路边不应超过2m，距房屋外墙不宜小于5m；

　　29、室外消火栓的间距不应超过120m。室外消火栓的保护半径不应超过150m；　　30、每个室外消火栓的用水量应按10～15L/s计算；水泵结合器的用水量10L/S－15L/S；

　　31、高层建筑的消防栓充实水柱不小于10米－13米；

　　32、室外地上式消火栓应有一个直径为150mm或100mm和两个直径为65mm的栓口;

　　33、消防水池应满足自动喷水灭火延续时间按1h计算;

　　34、消防水池一类18立方米。住宅一类建筑12立方米;

　　35、供消防车取水的消防水池，保护半径不应大于150m。供消防车取水的消防水池应设取水口，其取水口与建筑物(水泵房除外)的距离不宜小于15m;

　　四、室内消防栓系统

　　36、民用建筑用水量室内消火栓一般20L/S，布置不小于4个。室内消防栓用水量：建筑高度大于50米10L/S超高层建筑30L/S;

　37、室内消火栓超过10个且室内消防用水量大于15L/s时，室内消防给水管道至少应有两条进水管与室外环状管网连接，并应将室内管道连成环状或将进水管与室外管道连成环状。当环状管网的一条进水管发生事故时，其余的进水管应仍能供应全部用水量;

　　38、高层工业建筑室内消防竖管应成环状，且管道的直径不应小于100mm;

　　39、室内消防给水管道应用阀门分成若干独立段;

　　40、室内消火栓的布置，应保证有两支水枪的充实水柱同时到达室内任何部位。两个消防水栓的距离不应超过25米，水枪的充实水柱不应小于13m水柱;

　　41、室内消火栓栓口处的静水压力应不超过80m水柱，如超过80m水柱时，应采用分区给水系统。消火栓栓口处的出水压力超过50m水柱时，应有减压设施;



　　42、消防电梯前室应设室内消火栓，栓口离地面高度为1.1m，其出水方向宜向下或与设置消火栓的墙面成900角;

　　43、同层消防栓距离不超过30米。栓口距地面1。1米。栓口为DN65。水龙带不小于25米，水龙口20毫米;

　　44、应储存10min的消防用水量。当室内消防用水量不超过25L/s，经计算水箱消防储水量超过12m3时，仍可采用12m3；当室内消防用水量超过25L/s，经计算水箱消防储水量超过18m3，仍可采用18m3;

　　五、自动喷水系统消防喷林系统的类型：

湿式喷淋灭火系统（适用于室内温度4－700C）、干式喷林灭火系统（适用于室内温度4－700C）、预作用喷林灭火系统。雨淋喷林系统、水幕系统;

　45、积大于500m2的地下商店应设自动喷水灭火系统;

　　46、自动喷林系统的组成：报警阀、控制阀、水力警铃、系统检验装置、压力表、启闭指示装置。并设有水流指示器、压力开关、辅助电动报警装置组成。

　　47、报警阀安装距地面1。2米。

　　48、每个报警阀控制的喷淋头湿式或预作用喷淋头不超过800个。干式有排气装置的50个，干式无排气装置的250个;

　　49、消防支管的管径不小于25。每个消防支管最多能代8个喷淋头

　　六、消防水泵

　　50、一组消防水泵的吸水管不应少于两条。高层建筑设有防超压措施

　　51、消防水泵房应有不少于两条的出水管直接与环状管网连接。

　　52、固定消防水泵应设有备用泵，其工作能力不应小于一台主要泵。

　　53、消防水泵应保证在火警后5min内开始工作，并在火场断电时仍能正常运转。　　七、各机电专业的消防设计;

　　54、多层建筑和高层工业建筑各层的每个防火分区，当其通风、空气调节系统均系独立设置时，则被保护防火分区内的送、回风水平风管与总管的交接处可不设防火阀。

　　55、火灾事故照明和疏散指示标志可采用蓄电池作备用电源，但连续供电时间不应少于20min。

　　56、火灾照明应在下列设置封闭楼梯间、防烟楼梯间及其前室，消防电梯前室。

　　57、按规定应设封闭楼梯间或防烟楼梯间建筑的疏散走道;

　　58、疏散用的事故照明，其最低照度不应低于0.5lx。消防控制室，消防水泵房，自备发电机房的照明支线，应接在消防配电线路上。

　　59、散指示标志宜放在太平门的顶部或疏散走道及其转角处距地面高度1m以下的墙面上，走道上的指示标志间距不宜大于20m。

　　八、火灾自动报警及消控室

　　60、报警区域按防火区域划分，一个报警区域可以有几个防火分区组成。

　　61、火灾自动报警系统的形式有：集中报警系统：区域报警系统；控制报警系统（消控中心），一个区域报警控制器可警戒多个楼层（看产品的功能）安装位置距地面1。3－1。5米，报警电话安装位置1。3－1。5米。

　　62、建筑面积大于500m2的地下商店应设火灾自动报警装置。

　　63、独立设置的消防控制室，其耐火等级不应低于二级。采用耐火极限分别不低于3h的隔墙和2h的楼板，并与其他部位隔开和设置直通室外的安全出口;

　　64、消控室应设置下列功能：接受火灾报警，发出火灾的声、光信号，事故广播和安全疏散指令等：控制消防水泵，固定灭火装置，通风空调系统，电动的防火门、阀门、防火卷帘、防烟排烟设施。显示电源、消防电梯运行情况等;

　　65、火灾报警按钮安装在距地面1。5米;

　　66、报警线预留100－200毫米长度，绑扎成束、＋红—兰线;

　　67、报警线敷设不应有接头、纽结，导线接头应在接线盒内用接线端子或焊接连接（每个接线端子接线不超过2根），盒内外加螺母。不同电压、电流、不同回路、不同系统、不同类别的线不能放在同一线槽内。

　68、线槽每隔1。5米设吊架及支架，吊拉杆不小于6MM;

　　69、消防电源应为专用电源，不允许插接接头;

　　70、消控室门向疏散方向开门，允许有送回风管但应加防火阀。严禁无关电气线路穿越，控制台周围留1米通道和检修通道。

　　71、消防控制的功能：控制消防设备的开启、关闭；消防水泵、防烟、排烟风机的开关；关闭防火阀，停止空调送风机；显示火灾、故障报警的位置；疏散通道、出口等；显示保护地图（模拟图、平面图）；显示消防电源的状态；配备火灾报警应急广播控制装置。

‍一、建筑物的耐火等级　

　1、建筑物的耐火等级分为四级，一二类三四类。　　2、节点缝隙或金属承重构件节点的外露部位，应做防火保护层。　　3、民用建筑的耐火等级、层数、长度和面积，一二级最大防火分区的长度250米。最大允许建筑面积2500平方米。　　4、对于地下房间、无窗房间或有固定窗扇的地上房间，以及超过20m且无自然排烟的疏散走道或有直接自然通风、但长度超过40m的疏散内走道，应设机械排烟设施。　　5、1）建筑高度超过32米，应设机械排烟设施。2）内走廊超过20米。并设有自然采光、自然通风设施。应设机械排烟设施。3）面积超过100平方米，应设机械排烟设施。4)通风和空调系统应设置排烟系统应设机械排烟设施。　　

二、建筑的防火分区、防火间距及疏散出口。

　　6、建筑物内如设有上下层相连通的走马廊、自动扶梯等开口部位时，应按上、下连通层作为一个防火分区。　　7、地下、半地下建筑内的防火分区间应采用防火墙分隔，每个防火分区的建筑面积不应大于500m2。　　8、当设置自动灭火系统时，每个防火分区的最大允许建筑面积可增加到1000m2。局部设置时，增加面积应按该局部面积的一倍计算。　　9、民用建筑的防火间距：民用建筑之间的防火间距，6－9米。　　10、公共建筑和通廊式居住建筑安全出口的数目不应少于两个。　　11、九层及九层以下，建筑面积不超过500m2的塔式住宅，可设一个楼梯。　　12、高层建筑安全处口或疏散口必须设置两个安全出口。　　13、建筑中的安全出口或疏散出口应分散布置。建筑中相邻2个安全出口或疏散出口最近边缘之间的水平距离不应小于5.0m。　　14、直接通向公共走道的房间门至最近的外部出口或封闭楼梯间的距离:一级二级25米，环形通道22米。设有自动喷水系统的建筑疏散距离可增加25％。　　15、楼梯间的首层应设置直接对外的出口，当层数不超过四层时，可将对外出口设置在离楼梯间不超过15m处。　　16、太平门应为推闩式外开门。　　17、变压器室与配电室之间的隔墙，应设防火墙。锅炉房、变压器室应设置在首层靠外墙的部位，并应在外墙上开门。首层外墙开口部位的上方应设置宽度不小于1.00m的防火挑檐或高度不小于1.50m的窗。　

　三、室外消防栓系统　　18、消防车道穿过建筑物的门洞时，其净高和净宽不应小于4m；门垛之间的净宽不应小于3.5m。　　19、建筑物内的管道井、电缆井应每隔2～3层在楼板处用耐火极限不低于0.50h的不燃烧体封隔，其井壁应采用耐火极限不低于1.00h的不燃烧体。井壁上的检查门应采用丙级防火门。　　20、电梯井和电梯机房的墙壁等均应采用耐火极限不低于1h的非燃烧体。高层工业建筑的室内电梯井和电梯机房的墙壁应采用耐火极限不低于2.5h的非燃烧体　　21、疏散楼梯栏杆扶手的高度不应小于1.1m，其他建筑的室外，其倾斜角可不大于600,净宽可不小于80cm。，且每级离扶手25cm处的踏步深度超过22cm时可不受此限。　　22、消防用水可由给水管网、天然水源或消防水池供给。　　23、室外消火栓水枪的充实水柱仍不小于10m；(从地面算起)。　　24、民用建筑室外消防栓的用水量应保证30L/S25、20。按建筑面积计算。　　25、环状管网的输水干管及向环状管网输水的输水管均不应少于两条。　　26、环状管道应用阀门分成若干独立段，每段内消火栓的数量不宜超过5个。室外消防给水管道的最小直径不应小于100mm。　　27、室外消火栓应沿道路设置，道路宽度超过60m时，宜在道路两边设置消火栓，并宜靠近十字路口。　　28、消火栓距路边不应超过2m，距房屋外墙不宜小于5m；　　29、室外消火栓的间距不应超过120m。室外消火栓的保护半径不应超过150m；　　30、每个室外消火栓的用水量应按10～15L/s计算；水泵结合器的用水量10L/S－15L/S；　　31、高层建筑的消防栓充实水柱不小于10米－13米；　　32、室外地上式消火栓应有一个直径为150mm或100mm和两个直径为65mm的栓口;　　33、消防水池应满足自动喷水灭火延续时间按1h计算;　　34、消防水池一类18立方米。住宅一类建筑12立方米;　　35、供消防车取水的消防水池，保护半径不应大于150m。供消防车取水的消防水池应设取水口，其取水口与建筑物(水泵房除外)的距离不宜小于15m;　　

四、室内消防栓系统　　36、民用建筑用水量室内消火栓一般20L/S，布置不小于4个。室内消防栓用水量：建筑高度大于50米10L/S超高层建筑30L/S;　　37、室内消火栓超过10个且室内消防用水量大于15L/s时，室内消防给水管道至少应有两条进水管与室外环状管网连接，并应将室内管道连成环状或将进水管与室外管道连成环状。当环状管网的一条进水管发生事故时，其余的进水管应仍能供应全部用水量;　　38、高层工业建筑室内消防竖管应成环状，且管道的直径不应小于100mm;　　39、室内消防给水管道应用阀门分成若干独立段;　　40、室内消火栓的布置，应保证有两支水枪的充实水柱同时到达室内任何部位。两个消防水栓的距离不应超过25米，水枪的充实水柱不应小于13m水柱;　　41、室内消火栓栓口处的静水压力应不超过80m水柱，如超过80m水柱时，应采用分区给水系统。消火栓栓口处的出水压力超过50m水柱时，应有减压设施;　　42、消防电梯前室应设室内消火栓，栓口离地面高度为1.1m，其出水方向宜向下或与设置消火栓的墙面成900角;　　43、同层消防栓距离不超过30米。栓口距地面1。1米。栓口为DN65。水龙带不小于25米，水龙口20毫米;　　44、应储存10min的消防用水量。当室内消防用水量不超过25L/s，经计算水箱消防储水量超过12m3时，仍可采用12m3；当室内消防用水量超过25L/s，经计算水箱消防储水量超过18m3，仍可采用18m3;　　

五、自动喷水系统消防喷林系统的类型：湿式喷淋灭火系统（适用于室内温度4－700C）、干式喷林灭火系统（适用于室内温度4－700C）、预作用喷林灭火系统。雨淋喷林系统、水幕系统;　45、积大于500m2的地下商店应设自动喷水灭火系统;　　46、自动喷林系统的组成：报警阀、控制阀、水力警铃、系统检验装置、压力表、启闭指示装置。并设有水流指示器、压力开关、辅助电动报警装置组成。　　47、报警阀安装距地面1。2米。　　48、每个报警阀控制的喷淋头湿式或预作用喷淋头不超过800个。干式有排气装置的50个，干式无排气装置的250个;　　49、消防支管的管径不小于25。每个消防支管最多能代8个喷淋头　

　六、消防水泵　　50、一组消防水泵的吸水管不应少于两条。高层建筑设有防超压措施　　51、消防水泵房应有不少于两条的出水管直接与环状管网连接。　　52、固定消防水泵应设有备用泵，其工作能力不应小于一台主要泵。　　53、消防水泵应保证在火警后5min内开始工作，并在火场断电时仍能正常运转。　　

七、各机电专业的消防设计;　　54、多层建筑和高层工业建筑各层的每个防火分区，当其通风、空气调节系统均系独立设置时，则被保护防火分区内的送、回风水平风管与总管的交接处可不设防火阀。　　55、火灾事故照明和疏散指示标志可采用蓄电池作备用电源，但连续供电时间不应少于20min。　　56、火灾照明应在下列设置封闭楼梯间、防烟楼梯间及其前室，消防电梯前室。　　57、按规定应设封闭楼梯间或防烟楼梯间建筑的疏散走道;　　58、疏散用的事故照明，其最低照度不应低于0.5lx。消防控制室，消防水泵房，自备发电机房的照明支线，应接在消防配电线路上。　　59、散指示标志宜放在太平门的顶部或疏散走道及其转角处距地面高度1m以下的墙面上，走道上的指示标志间距不宜大于20m。　

　八、火灾自动报警及消控室　　60、报警区域按防火区域划分，一个报警区域可以有几个防火分区组成。　　61、火灾自动报警系统的形式有：集中报警系统：区域报警系统；控制报警系统（消控中心），一个区域报警控制器可警戒多个楼层（看产品的功能）安装位置距地面1。3－1。5米，报警电话安装位置1。3－1。5米。　　62、建筑面积大于500m2的地下商店应设火灾自动报警装置。　　63、独立设置的消防控制室，其耐火等级不应低于二级。采用耐火极限分别不低于3h的隔墙和2h的楼板，并与其他部位隔开和设置直通室外的安全出口;　　64、消控室应设置下列功能：接受火灾报警，发出火灾的声、光信号，事故广播和安全疏散指令等：控制消防水泵，固定灭火装置，通风空调系统，电动的防火门、阀门、防火卷帘、防烟排烟设施。显示电源、消防电梯运行情况等;　　65、火灾报警按钮安装在距地面1。5米;　　66、报警线预留100－200毫米长度，绑扎成束、＋红—兰线;　　67、报警线敷设不应有接头、纽结，导线接头应在接线盒内用接线端子或焊接连接（每个接线端子接线不超过2根），盒内外加螺母。不同电压、电流、不同回路、不同系统、不同类别的线不能放在同一线槽内。　　68、线槽每隔1。5米设吊架及支架，吊拉杆不小于6MM;　　69、消防电源应为专用电源，不允许插接接头;　　70、消控室门向疏散方向开门，允许有送回风管但应加防火阀。严禁无关电气线路穿越，控制台周围留1米通道和检修通道。　　71、消防控制的功能：控制消防设备的开启、关闭；消防水泵、防烟、排烟风机的开关；关闭防火阀，停止空调送风机；显示火灾、故障报警的位置；疏散通道、出口等；显示保护地图（模拟图、平面图）；显示消防电源的状态；配备火灾报警应急广播控制装置。72、消防控制状态的过程：当火灾报警时；火灾报警系统报警；自动灭火系统启动；室内消防栓系统启动（消防水泵启动）；电源进行切换（非消防电源停电，应急消防电源启动），并接通报警装置和应急照明装置和疏散指示照明。电梯迫降在首层；，加压送风机启动（风口开启），隔离系统启动（防火卷帘下降）；防火门关闭　　73、每隔防火分区至少设置一个手动火灾报警装置，两个手动火灾报警装置的距离不超过30米，安装位置1.3－1.5米　

　九、防烟、排烟系统　　74、一二类建筑(高度超过50米）、建筑高度超过32米的建筑物应设置防烟分区。　　75、防烟分区一般不超过500平方米，不大于防火分区；不跨越防火分区，防排烟系统设置一般在走廊、防烟道、排风井道各自独立，耐火等级1小时。　　76、高层建筑的防烟、排烟系统。分为机械加压送风防烟系统和自动排烟系统（可开启外窗）；自动排烟系统（可开启外窗）分为：机械排烟系统和可开启外窗的自然排烟系统。　　77、塔楼建筑应设有两个疏散防烟楼梯；并设有前室，前室设有机械加压送风系统。楼梯间每隔2－3层设置一个加压送风口，前室每层都设加压送风口。　　78、防烟楼梯间。合用消防前室设计风量18000－20000。28000－30000M3、H。层数超过32层的分段计算。　

　（一）机械加压送风系统　　79、机械加压送风系统设置在前室、楼梯间、合用前室、消防电梯间前室；当楼梯间和消防前室加压送风系统必须合用时应设置压差自动调节装置；机械加压送风系统的全压除计算最不力点的的压头损失，其余压应符合规定　　80、防烟楼梯间为50PA　　81、前室、楼梯间、合用前室、消防电梯间前室、避难间为25PA；　　82、楼梯间每隔2－3层设置一个加压送风口，前室每层都设加压送风口。　　83、机械加压送风系统和机械排烟系统的风速规定　　1)采用金属风管，风速不大于20米/秒　　2)混凝土结构管道风速不大于15米/秒　　3)送风口的风速不大于7米、秒。排烟口的风速不大于10米、秒　　84、排烟系统的设置的：一般设置在楼梯间、前室、消防前室，合用前室。避难层。　　85、超过32层的建筑楼梯间的送风量和排风量应分段计算　　86、剪力楼楼梯间可供用一个风道其风量按两个楼梯间计算，风口分别设置。　　87、避难层的加压送风量按净面积计算不小于30立方米、秒，避难层应设有消防电梯出口、应急照明、广播、消防电话、消防栓、并设有独立的防烟设施，防烟楼梯进行分割　　（二）机械排风（防烟）系统　　88、排烟系统的设置条件：　　1）建筑高度超过32米;　　2）内走廊超过20米。并设有自然采光、自然通风设施;　　3）面积超过100平方米;　　4）通风和空调系统应设置排烟系统;　　89、防烟系统的安装位置：　　1）担负一个防烟分区净空高度大于6米的房间，每平方米不小于60立方米　　2）担负一个防烟分区净空高度大于6米的房间，每平方米不小于120立方米　　3）排烟口安装在屋面及顶棚位置；排烟量不小于60立方米/秒　　4）防烟口设置水平距离不超过30米防烟阀关闭温度2800C　　5）走廊的防排烟系统竖向设置，室内的按防火分区设置　　6）机械防排烟系统可以与通风空调系统合用但必须采用可靠的防火措施　　7）防火风管为建筑中的安全救生系统:主要应用于火灾时的排烟和正压送风的救生保障系统,一般可分为1h、2h、4h等的不同要求级别　　90、通风与空气调节　　1）通风系统应设置，横向按防火分区设置，竖向每五层设置（不超过5层），　　2）通风空调系统穿越下列情况时安装防火阀700C（穿越防火分区墙、楼板变形缝等）　

　十、其他　　91、玻璃幕的耐火等级应耐火1小时　　92、建筑变形缝等应加防火保护层　　93、无框玻璃幕墙及间隔玻璃幕墙应耐火1小时，应有800MM高实体墙。　　94、发电机房储油不能超过8小时用量，　　95、高层建筑的间距13米、群楼6米　　96、消防车道宽度不小于4米，与建筑物距离不小于5米，高度不超过4米　　97、建筑物的变形缝及金属结构要加防火保护层。　　98、一、二级建筑防火分区最大允许距离150米，面积2500平方米。　　十一、防火分区　　99、一类建筑：1000平方米；二类建筑：1500平方米；地下室：500平方米　　100、高层建筑与裙楼有防火墙及良好的防火措施时最大防火分区不应超过2500平方米　　101、高层建筑有自动扶梯、上下层连通、上下开口通道楼梯等，防火分区应按上下连通作分防火分区，面积叠加计算　　102、每层防火分区安全通道门不应小于两个，两个安全门的距离不小于5米。一般在24－40米，环形走廊10－20米；安全疏散门距离室内的任何一点不超过40米，室内到室内门不超过15米。　　103、首层消防通道走廊宽1100－1200毫米；门900－1300毫米，门往外开。门外1。4米内不应有踏步　　104、防火卷帘耐火等级一般为3小时　　105、十八层及十八层以下的建筑，面积不超过650平方米，住户不超过八户，应设有防烟楼梯间和消防电梯；　　106、消防电梯的配置：小于1500平方米设置一台消防电梯，大于1500小于4500平方米2台，4500平方米3台　　107、消防电梯应设置在不同的防火分区内；消防电梯前室不小于6平方米。　　108、十层以上的建筑应在单元内的阳台进行连通或凹陷　　

十二、消防给水及消防灭火设备　　109、消防电梯前室设有消火栓　　110、消防泵房耐火等级为2级。消防水箱楼板厚15毫米，隔墙耐火2小时，甲级防火门。　　111、超过100米的高层建筑均应设有自动喷水灭火设备。　　消防验收规范　　一、安装　　112、安装线管时当管长超过45米时应设有接线盒　　113、管道穿越消防水池和剪力墙时应加放水套管，震动管道要加柔性接头，与水箱接口要用焊接，消防水箱要预留1米的通道周围不得小于0。7米，与顶棚高度不小于0。6米。压力表的量程是2。5倍。　　114、消防水泵结合器的组成：接口、本体、连接器、止回阀、安全阀、防空阀、控制阀顺序安装，安装高度1。1米　　115、小于或等于DN100的管道采用焊接。大于DN100的管道采用卡故连接　　116、管道安装与楼板粱、拄、的距离，按管道的管径为递增40－200毫米　　117、管道与支架的安装距离，按管道的管径为递增3。5－12毫米。　　118、7、管道支架、吊架与喷头的安装距离不宜小于300毫米，与末端喷头的距离不得小于750毫米。　　119、管道穿过变形缝的时候，采用柔性接头和短管。短管不得小于墙体长度或出墙体50毫米。　　120、管道竖向安装支架距离1。5－1。8米。　　121、消防水泵出口应安装止回阀、压力表。　　122、消防气压装置安装距棚顶高度不小于1。0米;　　123、消防结合器的安装顺序，接口、本体、连接管、止回阀、安全阀、防空阀、止回阀.　　124、报警阀组安装距离距地面1。2米，水力警铃与报警阀的连接应采用镀新钢管长度不超过6米　

　二、灭火器的配置规范。　　125、1、按类型分为A、B、C、类　　三、喷林头　　126、喷淋头的保护面积8平方米（严重的5。4米）喷淋头的水平距离为2。8米（中危险级3。6米、），喷淋头与柱面、或墙面的距离1。4米（严重的1。1米），侧喷距顶棚距离7。5－15CM　　127、侧喷垂直两米，两侧1米内严禁有障碍物。侧喷的最远距离7米。



72、消防控制状态的过程：当火灾报警时；火灾报警系统报警；自动灭火系统启动；室内消防栓系统启动（消防水泵启动）；电源进行切换（非消防电源停电，应急消防电源启动），并接通报警装置和应急照明装置和疏散指示照明。电梯迫降在首层；，加压送风机启动（风口开启），隔离系统启动（防火卷帘下降）；防火门关闭　　73、每隔防火分区至少设置一个手动火灾报警装置，两个手动火灾报警装置的距离不超过30米，安装位置1.3－1.5米

    文章来源：广筑BIM咨询 胡斌

    只会创建普通的墙柱梁板真的是会使用revit了吗？还在打开revit后只能画个“盒子”然后在上面加上窗户和门吗？不要再这么尴尬的去使用revit了。

    想实现下面的效果吗？就和小编一起来学习吧~

    异形墙柱梁板的创建——异形墙篇

    01、选择构件中的内建模型

    02、选择其中的常规模型

    03、利用融合分别创建墙的底部和顶部

    首先，对于融合来稍稍解释一下，可以将其想象为，创建一个杯子的杯底和杯盖，而中间的杯身则会由系统自动生成，无需我们来操心啦~

    最后,一定要注意！

    ①无论是创建底部还是顶部，都一定要先选择一个参照平面，这样绘制的底部或顶部才能放置在想要的面上。

    ②创建的轮廓线一定要是闭合且连贯的一条线，否则墙身会出现“断裂”，影响美观。

    底部的创建：

    顶部的创建：

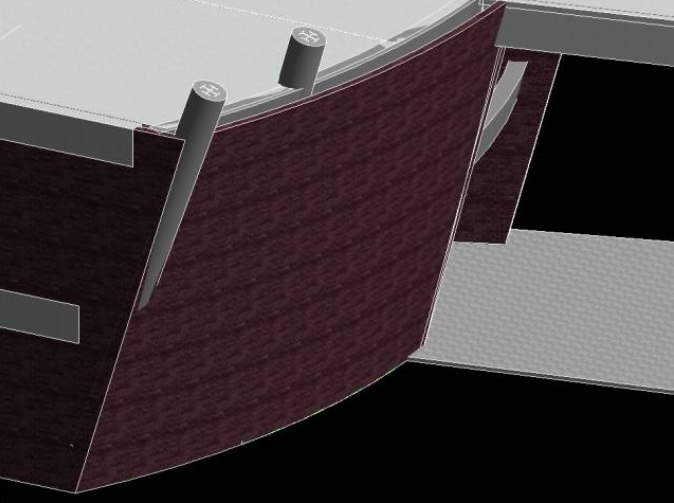

    点击“对勾”生成下图中的倾斜弧形模型

    04、创建完成后通过建筑选项卡下的面墙进行添加面墙，直接点击刚刚创建的常规模型即可。

    05、删掉常规模型，倾斜弧形砌体墙便创建完成

    番外篇：异形幕墙的创建

    基本墙与幕墙之间都是相通的，下面就给大家介绍下幕墙创建的方法；

    ①在上文第三步常规模型创建完毕后，点击幕墙系统，为常规模型创建幕墙系统。

    ②在幕墙系统中，可以调整幕墙网格间距，并在调整完毕后添加竖梃。

    ③继续第四步，添加面墙后，将墙的材质更改为玻璃，并将墙的名字修改为幕墙即可。

 关于套用了外脚手架后还需要套里脚手架，墙柱脚手架，梁脚手架。具体分析如下。

一、一般规定

（一）内、外墙脚手架时，均不扣除窗洞口、空圈洞口等所占的面积。

（二）同筑物高度不同时，应按不同高度分别计算。

（三）总包施工单位承包工程范围不包括外墙装饰工程或外墙装饰不能利用主体施工脚手架施工的工程，可分别套用主体外脚手架或装饰外脚手架项目。

二、外脚手架

（一）物外墙脚手架高度自设计室外地坪算至檐口（或女儿墙顶）；工程量按外墙外边线长度（凸出墙面宽度大于240mm的墙垛等，按图示尺寸展开计算，并入外墙长度内），乘以高度以平方米计算。

（二）砌筑高度在15m以下的按单排脚手架计算；高度在15m以上或高度虽小于15m，但外墙门窗及装饰面积超过外墙表面积60%以上（或外墙为现浇混凝土墙、轻质砌块墙）时，按双排脚手架计算；建筑物高度超过30m时，可根据工程情况按型钢挑平台双排脚手架计算。

（三）独立柱（现浇混凝土框架柱）按柱图示结构外围周长另加3.6m，乘以设计柱高以平方米计算，套用单排外脚手架项目。现浇混凝土梁、墙，按设计室外地坪或楼板上表面至楼板底之间的高度，乘以梁、 墙净长以平方米计算，套用双排外脚手架项目。

（四）型钢平台外挑钢管架，按外墙外边线长度乘设计高度以平方米计算。平台外挑宽度定额已综合取定，使用时按定额项目的设置高度分别套用。

三、里脚手架

（一）建筑物内墙脚手架，凡设计室内地坪至顶板下表面（或山墙高度1/2处）的高度在3.6m以下（非轻质砌块墙）时，按单排里脚手架计算；高度超过3.6m小于6m时，按双排里脚手架计算。

（二）里脚手架按墙面垂直投影面积计算，套用里脚手架项目。不能在内墙上留脚手架洞的各种轻质砌块墙等套用双排里脚手架项目。

四、装饰脚手架

（一）高度超过3.6m的内墙面装饰不能利用原砌筑脚手架时，可按里脚手架计算规则计算装饰脚手架。装饰脚手架按双排里脚手架乘以0.3系数计算。

（二）室内天棚装饰面距设计室内地坪在3.6m以上时，可计算满堂脚手架。满堂脚手架按室内净面积计算，其高度在3.61~5.2m之间时，计算基本层。超过5.2m时，每增加1.2m按增加一层计算，不足0.6m的不计。增加层按下式计算：满堂脚手架增加层=[室内净高度－5.2（m）]/1.2（m）

（三）外墙装饰不能利用主体脚手架施工时，可计算外墙装饰脚手架。外墙装饰脚手架按设计外墙装饰面积计算，套用相应定额项目。外墙油漆、涂刷者不计算外墙装饰脚手架。

（四）按规定计算满堂脚手架后，室内墙面装饰工程不再计算脚手架。

五、其他脚手架

（一）围墙脚手架，按室外自然地坪至围墙顶面的砌筑高度乘长度以平方米计算。围墙脚手架套用单排里脚手架相应项目。

（二）石砌墙体，凡砌筑高度在1.0mm以上时，按设计砌筑高度乘长度以平方米计算，套用双排里脚手架项目。

（三）水平防护架，按实际铺板的水平投影面积，以平方米计算。

（四）垂直防护架，按自然地坪至最上一层横杆之间的搭设高度，乘以实际搭设长度以平方米计算。

（五）挑脚手架，按搭设长度和层数，以延长米计算。

（六） 悬空脚手架，按搭设水平投影面积以平方米计算。

（七）烟囱脚手架，区别不同搭设高度以座计算。滑升模板施工的混凝土烟囱、筒仓不另计算脚手架。

（八）电梯井脚手架，按单孔以座计算。

（九）斜道区别不同高度以座计算。

（十）砌筑贮仓脚手架，不分单筒或贮仓组均按单筒外边线周长，乘以设计室外地坪至贮仓上口之间高度，以平方米计算，套用双排外脚手架项目。

（十一）贮水（油）池脚手架，按外壁周长乘以室外地坪至池壁顶面之间高度，以平方米计算。贮水（油）池凡距地坪高度超过1.2m 以上时，套用双排外脚手架项目。

（十二）设备基础脚手架，按其外形周长乘以地坪至外形顶面边线之间高度，以平方米计算，套用双排里脚手架项目。

（十三）建筑物垂直封闭工程量按封闭面的垂直投影面积计算。

（十四）立挂式安全网按架网部分的实际长度乘以实际高度以平方米计算。

（十五）挑出式安全网按挑出的水平投影面积计算。

定 额 解 释

2、   外脚手架的高度，在工程量计算及执行定额时，均自设计室外地坪算至檐口顶。

（1） 先主体、后回填，自然地坪低于设计室外地坪时，外脚手架的高度，自自然地坪算起。

（2） 设计室外地坪标高不同时，有错坪的，按不同标高分别计算；有坡度的，按平均标高计算。

（3） 外墙有女儿墙的，算至女儿墙压顶上坪；无女儿墙的，算至檐板上坪，或檐沟翻檐的上坪。

（4） 坡屋面的山尖部分，其工程量按山尖部分的平均高度计算；但应按山尖顶坪执行定额。

（5） 突出屋面的电梯间、水箱间等，执行定额时不计入建筑物的总高度。

3、   各种现浇混凝土独立柱、框架柱、砖柱、石柱等，均需单独计算脚手架；混凝土构造柱，不单独计算。

4、   现浇混凝土圈梁、过梁，楼梯、雨蓬、阳台、挑檐中的梁和挑梁，均不单独计算脚手架。

5、   各种现浇混凝土板、现浇混凝土楼梯，不单独计算脚手架。

6、   外挑阳台的外脚手架，按其外挑宽度，并入外墙外边线长度内计算。

7、   高低层交界处的高层外脚手架，按低层屋面结构上坪至檐口（或女儿墙顶）的高度计算工程量，按设计室外地坪至檐口（或女儿墙顶）的高度执行定额。高出屋面的电梯间、水箱间，其脚手架按自身高度计算。

8、   设计室内地坪至顶板下坪（或山墙高度1/2处）的高度超过6ｍ时，内墙（非轻质砌块墙）砌筑脚手架，执行单排外脚手架子目；轻质砌块墙砌筑脚手架，执行双排外脚手架子目。

9、   混凝土独立基础高度超过1ｍ，按柱脚手架规则计算工程量（外围周长按最大底面周长），执行单排外脚手架子目。

10、石砌基础高度超过1ｍ，执行双排里脚手架子目；超过3ｍ，执行双排外脚手架子目。边砌边回填时，不得计算脚手架。

11、石砌围墙或厚2砖以上的砖围墙，增加一面双排里脚手架。

12、各种石砌挡土墙的砌筑脚手架，按石砌基础的规定执行。

13、型钢平台外挑双排钢管架子目，一般适用于自然地坪或高层建筑的低层屋面不能承受外脚手架荷载，不能搭设落地脚手架等情况。其工程量计算，执行外脚手架的相应规定。

14、编制标底时，外脚手架高度在110ｍ以内，按相应落地钢管架子目执行；高度超过110ｍ时，按型钢平台外挑双排钢管架子目执行。

15、满堂脚手架按室内净面积计算，不扣除柱、垛所占面积。

16、内装饰脚手架，内墙高度在3.6ｍ以内时按相应脚手架子目30%计取。但计取满堂脚手架后，不再计取内装饰脚手架。

17、依附斜道的高度，系指斜道所爬升的垂直高度，从下至上连成一个整体为1座。

18、斜道的数量，编制标底时，建筑物首层（不含地下室）建筑面积1200ｍ2以内，计1座；超过1200ｍ2，每增加500ｍ2以内，增加1座。

19、平挂式安全网（脚手架与建筑物外墙之间的安全网），按水平挂设的投影面积，以平方米计算，执行定额10-1-46立挂式安全网子目。

20、建筑物垂直封闭采用交替倒用时，工程量按倒用封闭过的垂直投影面积计算；执行定额时，封闭材料乘以下列系数：竹席0.5、竹笆和密目网0.33。

21、建筑物垂直封闭，编制标底时，建筑物层数16层（或檐高50ｍ）以内，按固定封闭计算；16层（或檐高50ｍ）以上，按交替倒用封闭计算。封闭材料采用密目网。

22、高出屋面水箱间、电梯间，不计算垂直封闭。

23、滑升钢模浇筑的钢筋混凝土烟囱、倒锥壳水塔支筒及筒仓，定额按无井架施工编制，不另计脚手架费用。

24、大型现浇混凝土贮水（油）池、框架式设备基础的混凝土壁、柱、顶板梁等混凝土浇筑脚手架，按现浇混凝土墙、柱、梁的相应规定计算。

25、电梯井脚手架的搭设高度，系指电梯井底板上坪至顶板下坪（不包括建筑物顶层电梯机房）之间的高度。

26、主体工程外脚手架和外装饰工程脚手架，其工程量计算执行外脚手架有关规定。

27、外墙面局部玻璃幕墙的外装饰工程脚手架，按幕墙宽度两侧各加1ｍ，乘以幕墙高度，以平方米计算工程量；按设计室外地坪至幕墙上边缘高度执行定额。

综 合 解 释

1、脚手架定额的工作内容中，包括底层脚手架下的平土、挖坑，实际与定额不同时，不得调整。

2、地下室外脚手架的高度，按基础底板上坪至地下室顶板上坪之间的高度计算。

3、现浇混凝土单梁、连续梁的脚手架，按其相应规定计算。但梁下为混凝土墙（同一轴线）、并与墙一起整浇时，不单独计算。

有梁板的板下梁，不计算脚手架。

4、砌筑高度小于15m、但外墙门窗及外墙装饰面积超过外墙表面积60%以上（或外墙为现浇混土墙、轻质砌块墙）时，按双排脚手架计算。

5、外墙装饰不能利用主体脚手架施工时，需要重新搭设外装饰脚手架，应执行外装饰工程脚手架相应子目。

Revit提供了几种创建屋顶的方法。

您可以创建屋顶：

从建筑迹线

作为拉伸

与玻璃斜窗

从体量实例

屋顶不能切过窗或门。

迹线屋顶

屋顶周界的二维闭合环草图

在平面视图中选择墙或绘制线时创建

在绘制它的视图标高处创建

高度由“基准高度偏移”属性控制

洞口由其他闭合环定义

坡度是在向绘制线应用坡度参数时定义的

拉伸屋顶

屋顶轮廓的开放环草图

在立面视图中使用线和弧绘制轮廓时创建

高度由草图在立面视图中的位置来控制

深度由Revit基于草图的大小计算（除非您指定了起点和终点）。

绘制拉伸屋顶的轮廓时，使用参照平面很有帮助。例如，绘制三个相互平行的垂直参照平面，然后绘制一个与三个垂直平面都相交的水平参照平面。

通过“拉伸屋顶”工具，可以创建具有简单坡度的屋顶。

要创建具有复杂坡度的屋顶，可以使用体量。

创建拉伸屋顶后，可以变更屋顶主体，或编辑屋顶的工作平面。

玻璃斜窗

可以使用迹线方法或拉伸方法创建玻璃斜窗。玻璃斜窗具有一条或多条坡度定义线，并能连接到幕墙和基本墙类型。

若要创建线性幕墙，请添加建筑墙并从“类型选择器”中选择一种幕墙类型。

1. 打开楼层平面视图或三维视图。

2. 单击 （墙:建筑）。

在哪里？

• “建筑”选项卡 “构建”面板 “墙”下拉列表 （墙:建筑）

• “结构”选项卡 “结构”面板 “墙”下拉列表 （墙:建筑）

3. 从“类型选择器”下拉列表中，选择一种幕墙类型。

4. 要创建具有自动水平和垂直幕墙网格的墙，请指定墙类型的“垂直布局”和“水平布局”属性。

   有关详细信息，请参见关于类型从动幕墙图元布局。

   注意： 无法在绘制墙之后移动自动幕墙网格，除非使这些网格“不相关”。 要执行此操作，请选择一个幕墙网格，然后在“属性”选项板中的“其他”下，选择“不相关”作为“类型关联”。 此外，也可以选择网格，然后单击显示的锁形标志。 如果自动网格是不相关的，则当您使用幕墙的类型属性调整墙的尺寸或修改网格布局时，其位置保持固定。使用此参数，可以在创建等网格间距之后调整某些网格的位置。 如果已将网格放置在幕墙上，则它将不参加网格布局计算。

5. 使用以下方法之一创建墙：

   要退出“墙”工具，请按 Ese 键两次。

• 绘制墙：默认情况下，线是活动的。（如果不是活动的，请单击“修改 | 放置墙”选项卡 “绘制”面板 （线），或者选择其他绘制工具。） 请参见绘制。

  当绘制墙时，可以利用关联尺寸标注功能，通过在键盘上输入值来快速设置其长度。 请参见使用关联尺寸标注。

  如果要围绕定位线翻转墙的方向，请在绘制墙时按空格键。 此操作适用于所有墙体绘制工具，例如矩形、圆和三点弧。

• 拾取线 ()：选择现有的线。线可以是模型线或图元（例如屋顶、幕墙嵌板和其他墙）的边缘。

• 拾取面 ()：选择体量面或常规模型面。 可以将常规模型创建为内建模型或基于族文件的模型。 请参见从体量面创建墙。

  提示： 要高亮显示体量或常规模型上的所有垂直面，请按 Tab 键。 单击以同时在每个高亮显示的面上放置墙。

6. 要修改嵌板类型，请执行下列操作：

1. 打开可以看到幕墙嵌板的立面或视图。

2. 选择一个嵌板。

   将光标移动到嵌板边缘上方，并按 Tab 键，直到选中该嵌板为止。 查看状态栏中的信息，然后单击以选中该信息。

3. 从类型选择器下拉列表中，选择合适的幕墙类型。

7. 如果您绘制了不带自动网格的幕墙（关于类型从动幕墙图元布局），则可以手动添加网格。请参见添加幕墙网格。

8. 根据设计的需要，为网格添加竖梃。

   请参见在幕墙网格上放置竖梃。

完成的幕墙

问题：Revit中有些墙饰条呈规律性排布，如何一次添加完成而不需要一个个手动添加呢？

其实这个问题非常容易解决，只需要用幕墙竖梃代替墙饰条即可。

首先我们绘制一个没有竖梃的幕墙，然后添加上幕墙网格。多余的网格用“修改”选项卡中的“幕墙网格”面板中的“添加/删除线段”命令删除。如图-1

然后点击“常用”选项卡中的“构建”面板下的“竖梃”命令，在 “属性对话框”中点击“编辑类型”命令。在如图-2所示位置处设置你需要的墙饰条轮廓。设置完成后点击确定。

给幕墙添加完竖梃后大家可能发现现在我们依旧只是编辑幕墙而已。这点大家不用慌，最后一步就是把幕墙嵌板由玻璃转换为实体墙。

选中刚刚绘制的幕墙，然后进入“属性对话框”中的“编辑类型”命令，在弹出的“类型属性”对话框中，我们只要把图-3位置中的“系统嵌板：玻璃”改成我们所需要的墙体类型即可。最终效果如图-4

图-4

拓展：此方法也可以做出斜向的墙饰条来。方法是只要在幕墙的“属性对话框”中把垂直或者水平网格样式中角度由0.000°改成需要的角度即可。

4.6.7-如何将公制窗改为幕墙窗

问题：某些时候需要在幕墙上添加门或者窗，只有使用幕墙窗或者幕墙门才能够替换幕墙嵌板，然而公制门窗族占多数，那么如何将公制门窗转换为幕墙门窗呢？

(1)选择公制窗进入窗族编辑状态，在族列表中选择基本墙，在“基本墙1”的基础上复制“基本墙2”如（图-1）所示，然后删除“基本墙1”如（图-2）。

【注意】忽略弹出的警告对话框。

图-1

图-2

(2)进入平面视图将窗的宽度改为实例参数，运用同样的方法进入立面视图将窗高改为实例参数，并保存族文件。

图-3

(3)在样板文件中选择“公制幕墙嵌板”新建嵌板族，如（图-4）所示，单击“插入”选项卡>“从库中载入”面板>“载入族”工具载入刚才所保存的族文件，如（图-5）所示。

图-4

图-5

(4)运用对齐工具将窗两边与参照线对齐并锁住，运用同样的方法进入立面视图将窗高上下两边与参照线对齐，如（图-6）所示。

图-6

(5)把设置好的族文件载入到项目中，选择幕墙在属性下拉菜单中点击刚才载入的族文件如（图-7）所示。

图-7
