超高层高空塔吊拆除难点

超高层建筑高空塔吊拆除难度大：塔吊拆除场地狭窄，且拆除解体和垂直运输都在高空中进行作业，受外装饰影响，需要远距离吊装运输。超高层建筑高空塔吊拆除安全隐患多：超高层施工中，塔吊起重臂悬在百米，甚至几百米的高空，设置安全设施较困难，在此种条件下进行起重臂的拆卸，具有一定的危险性。超高层建筑高空塔吊拆除拆除成本大：如何在保证安全性的前提下，降低塔吊拆除成本，是制定塔吊拆除施工方案的重点。

超高层高空塔吊拆除方法

超高层建筑普遍采用内爬式塔吊进行钢结构高层建筑吊装施工。内爬式塔式起重机充分利用了建筑物自身的高度，覆盖面积效率高，高层建筑施工使用较安全，不占用施工场地，适合于场地狭窄的工程，使用中无需多道附着装置和大量的塔身标准节的投入，有比较显著的综合经济效益，特别是对于特高层建筑物的施工，几乎是不可取代的起重机。

内爬式塔式起重机在施工完成后，其处于高层、超高层建筑物的顶部，拆卸困难，尤其是其中的起重臂，由于吊装功能的需要，起重臂的相当一部分超出了建筑物的顶部平面，悬在数十米，百多米、甚至几百米的高空，即使在建筑物垂直平面之内的部分，因建筑功能和外形装饰设计等原因，超高层结构复杂，给内爬式塔式起重机的高空拆除、转运作业造成一定困难，是一项技术复杂、施工难度大的工作。

现有技术中，拆卸内爬式塔式起重机的起重臂主要有三种方法。

第一种方法：在建筑物顶部专安装一台塔式起重机进行拆卸法

1、拆卸工艺原理

在建筑物顶安装小塔式起重机，拆卸大塔式起重机，再安装更小的塔式起重机，拆卸前面专门安装的小塔式起重机，最后用非标准起重机（如桅杆起重机）拆卸更小的塔式起重机。

2、工艺特点及缺陷

该方法尽管相对较安全，但成本高，工期长，同时由于建筑物顶部的情况较复杂，有时不具备安装小塔式起重机的条件，使该方法的使用受到限制。

3、案例

A、工程概况

金茂大厦高420.5m，结构吊装采用两台M440D（起重力矩为600t·m、抬臂、内爬式）塔吊，该塔吊经24层爬升后，已到达360m高空。M440D塔吊为目前国内最大的内爬式塔吊，要将此庞然大物在高空中拆除，比较可行的办法是采用逐层置换法，即在360m的高空安排1台中型吊机，将M440D拆除，再由中型吊机安装1台小型吊机将其置换，最后人工拆除小型吊机。

B、拆除施工思路

本工程现有WMD210重力矩为210t·m，不能满足施工需要，但是若向国外租借塔吊，则需花费租金15万美元，成本太高。更换卷扬机：M440D塔吊最重部件是回转平台，重15.7t，加上起重钢丝绳及吊钩重量达到18.4t，而WMD210屋面吊受5t起重卷扬机走三限制，最大起重量仅为15t，再者，被拆塔吊是在360m高空，起重钢丝绳至少需要1000多m钢丝绳，而5t卷扬机的容绳量最多只有600m，显然，WMDZ10屋面吊的起重能力和卷扬筒的容绳量都不够。经研究，发现WMDZ10屋面吊还有潜力可挖，屋面吊是由75t履带吊改制而成，在强度和起重力矩方面没有问题，半径在9.lm时，起重能力为18.56t，正好满足要求，经，只要将原来l台5t卷扬机更换成两台10t卷扬机（双出头），在操作时保持同步便可解决问题。

将屋面吊布置呈悬托状：由于金茂大厦外形似宝塔，核芯筒外钢结构随着楼层的升高而逐步向核芯筒靠拢，即越向上楼层有效空间越少，而WMD210屋面吊在吊重18.4t的情况下，其半径只能＞1m。所以，WMDZ10屋面吊位置的布设，亦成了一大难题。受半径限制，WMDZ10屋面吊只能布置在以M440D塔吊为圆心的大圆（半径为9.lm）与小圆（半径为7.6m）之间，何况逐层收缩后的屋面有效空间相当少，均远离建筑外框，但是，为了使18.4t重的回转平台在吊至地面的过程中，离已安装好的玻璃幕墙尽可能远一些，WMD210屋面吊必须布置在距建筑外框较近的位置上。显然，按照常规的思路将WMD210屋面吊安放到结构内已行不通，而违背常规将其布置呈悬托状态，就成了特定条件下非常理想的位置。

导向滑索将重物引至地面：WMD210屋面吊间转平台投影面积为6.8m×3.23m，控制重量为6t。QW6屋面吊在吊重6t时，最大半径为5.3m，QW6屋面吊回转中心至玻璃幕墙距离为1.3m，在最理想状态下，WMD210屋面吊回转平台与玻璃幕墙距离为2.385m，如果受到高空风荷载影响，吊物由360m高空降至地面，回绳根本无法控制。针对这一问题，提出使用“导向滑索”将吊物安全引至地面。其主要组成有悬挑在设备1层外的1副挑支架、2只1t卷扬机、2根11.0m×500m钢丝绳和2只3t导向，这样一来，吊物就会顺着“导向滑索”安全到达地面，既不会转动，也不会碰着幕墙玻璃

C、拆除步骤

第二种方法：搭设脚手架或钢塔辅助拆除塔吊

1、工艺原理

该方法是在屋面安转脚手架或钢塔，利用拔杆将塔吊拆卸到屋面解体后再转运到地面。

2、工艺特点及缺陷

该方法需要大量的钢管在拆卸前运上建筑物顶部，拆卸完成后运下，成本较高、工期长；有时建筑物顶部的标高差较大，脚手架须搭设的高度较高，且无附着，同时，其搭设位置往往在建筑物顶部平面的边缘，存在较大危险性；对脚手架和钢塔的搭设要求较高。

3、案例

A、工程概况

广州市大都会广场是48层的高层建筑，主楼屋顶采用“金字塔”式造型。结构由三个拾级而上的屋面层及四条R.C斜梁构成，复盖金色玻璃光棚装饰。最下的屋面层平面同塔楼尺寸，标高为177m；中间屋面层的平面尺寸26.2m×26.2m，标高为182.80m；上面的屋面层15.2m×15.2m，标高186.80m。从177.00m开始至198.60m由四根斜梁正交成四棱锥体的尖顶。结构施工时，在E轴以北1.7m与④～⑤之间安装有一台F023/B（沈阳）内爬塔吊，此塔吊吊臂长50m，塔尖最高处标高约为2llm。主体结构完成以后，塔吊的使用率不高，施工安排先行将塔吊拆除。

由于塔吊的下降高度受到结构的限制，只能在屋面上采用土法吊装进行拆卸。拆卸方法是在186.80m屋面上安装一座吊装钢塔，利用拔杆将塔吊拆卸到屋面解体后再转运到地面。而本工程屋面构造复杂，每个屋面层面积不大，加上斜梁的影响，处于高空作业，场地狭窄，作业困难。这种困难环境下的拆卸作业前所未有。机械布置挤迫；风缆角度差；塔吊拆卸的部件，特别是50m长的吊臂堆放位置不足等，这些都需要在制订拆卸方案中考虑的。

B、塔吊拆除施工工艺

① 安装吊装钢塔

吊装机具的布置：拆卸用的吊装钢塔，中心位于：④一⑤轴之间与距C轴以北2m的交线上（见图）。

钢塔安装15节，高27.75m，全部塔身安装∠125的加强节，使用两条26m长拔杆在钢塔的南、北面，均座在底部。北面的为1﹟杆，负责拆卸塔身、平衡臂；南面的为2﹟杆，负责拆卸吊臂、平衡重块及塔吊料转运至地面。现场需预先在楼面位置预埋铁环，以锁紧钢塔脚和缆风绳。此吊装钢塔使用卷扬机台数为：1t双筒机3台、5t机3台、0.5t机1台。由于楼面场地狭窄，卷扬机位置只能在楼面东北、西北角，离钢塔只有11m。按规定，卷扬机至钢塔地脚滑轮的距离要等于卷扬机卷筒的20倍，约17m，卷筒上的钢丝绳在转动时才能按顺序整齐排列。为解决卷扬机位置短促问题，在绑扎从卷扬机引出钢丝绳经过的第一个滑轮时，采取在锚固体与滑轮之间留有约30cm的距离，以便卷扬时滑轮可随钢丝绳的排列而摆动，使钢丝绳能整齐排列。

钢塔的缆风绳：按一般做法，钢塔的缆风绳不少于12条，直径不小于15.5mm，配以f15.5mm的钢丝绳夹，其锚固点视现场实际情况而定，因天面平面尺寸较小，缆风绳固定在天面一层四周的边柱或梁上，南面缆风绳的夹角都在70°～74°之间（一般要求不大于60°），考虑到拆除塔吊的旋转机构、平衡臂及吊臂时，南面和东面的缆风绳为主受力，经过复核，将钢塔南面的缆风绳由3条增加到4条；东面东北方向也多加了1条缆风绳。使用l#拔杆吊装拆卸时，还采取将2#拔杆的吊钩放下，与1#拔杆相反方向向钩住建筑物的拉锚用来加强措施。

吊装拔杆的技术数据：26m长的拔杆安全使用范围在仰角45°～75°之间，吊幅为6.73m～18.38m；起吊高度18.38m～25.11m。当拔杆仰角45°，最大起重量约15t。拆卸塔尖时，1#拔杆至塔身的距离9m，仰角70°，起吊高度24m（楼面计起，下同）而此时塔尖的最高处约15.5m左右，此拔杆能满足要；拆卸吊臂时，拔杆到吊臂重心距离约17m，此时仰角49°，起吊高度19.62m。吊臂重约7.3t（吊臂为塔吊最重部件）。所以1#拔杆可以满足塔吊拆卸要求。

② 塔吊的拆卸步骤

A、拆卸塔吊前，必须首先把塔吊下降，使塔尖相对高度约15.5m。

B、按照说明书要求的顺序拆卸塔吊，其中吊臂需放在天面用钢管搭设的平台上解体。

③ 拆卸吊装钢塔

塔吊拆卸完毕后，安装一条12m小拔杆，将26m拔杆在楼面解体后，吊到地面，其它塔料和小拔杆用施工电梯运到地面。

注意事项：

A、在182.80m处安装的吊装钢塔，自重加上吊重共约13t，需加支顶卸荷。

B、吊臂解体位置在②～③之间，由于屋顶斜梁的影响，需预先用钢管搭设平台C。

C、拆卸过程中，必须设专人在现场监控。操作人员必须严格执行高空作业和设备安装拆卸的有关规定。

第三种方法：采用非标准起重机（如桅杆起重机等）拆卸法

1、工艺原理

该方法是在塔式起重机起重臂端部后一标准节上安装一台小的人字桅杆起重机，用于拆卸起重臂的端部（外侧）标准节，然后逐次后移人字桅杆起重机进行起重臂的拆卸。

2、工艺特点及缺陷

该方法成本较低，但由于起重臂的相当一部分超出了建筑物顶部平面，悬在数十米，甚至几百米的高空，设置安全设施较困难，在此种条件下进行起重臂的拆卸和吊装施工，具有一定的危险性；随着拆卸过程，安装在起重臂上的小人字桅杆起重机需要后移，不仅施工人员可能摔下，人字桅杆有下落的危险，有造成重大安全事故的隐患。

3、案例

A、工程概况

广东省邮电通信枢纽综合楼位于广州市中山二路，该工程地下室6层，地面以上至塔楼机房顶64层，高度249.8m，建筑面积约14.5万m2。塔楼结构施工时，使用一台波坦MC300K12内爬塔吊。结构封顶后，需要将该塔吊安全顺利地拆卸下来。其拆卸高度和单体重量在广州地区均排在前列。

拆卸平面布置图

经研究有关设计图纸、塔吊机型和现场实地考察，决定采用15m×20m纤缆式桅杆起重机（简称把杆）来拆卸塔吊，在机房顶楼面（249.8m）拆卸，解体后用20m×25m把杆吊卸部件放置在地面，在地面再由30t式吊机吊走

 ① 施工机具

吊装用的主要机具把杆由立杆和动杆组成。动杆截面600mm×500mm，每节5m；立杆截面500mm×500mm，每节5m。可以组合成15m×20m或20m×25m，每节由20支M18的高强螺栓连接。升降系统采用2台5t慢动卷扬机，变幅系统采用1台3t慢动卷扬机，旋转系统采用2台1t卷扬机。主把杆分别由8条缆风绳固定，每条缆风绳由两个8t双滑轮组分上下，由中13.5钢丝绳连接（4绳装置）。当拔杆动杆20m时，起吊角度为450，起重能力12t；拔杆动杆25m时，起吊角度为450.使用双绳吊卸，起重能力12t（包括吊钩及吊绳重量）。

② 施工准备

拔杆设在十字梁交汇处，此处以下加设两层钢管支顶以分散荷载；由于拆卸部件需放置在机房楼面，机房楼面以下亦加设两层支顶。在十字梁交汇处、拔杆座lm×lm对开lm周边处，在楼面梁的两边开口，用钢丝绳穿过梁固定拔杆座。使用小20钢丝绳穿过拔杆座固定耳孔与楼面孔绕过楼面板底梁底三圈固定，每个方向固定点最大拉力15t。

③ 试吊

拔杆在1#位试吊14t，吊幅13.5m，将配重逐件吊卸到59层楼面的相应位置。首先试吊1件F配重3.23t，然后试吊2件F配重6.46t，再试吊2件F配重、l件E配重1.87t和l件B配重2.5t共10.83t，最后试吊3件F配重、1件E配重和2件B配重共重14.06t。

拔杆在2#位试吊8.33t，吊幅16m，动杆与水平夹角490，将配重逐件吊卸到地面的预定位置。首先试吊l件F配重3.23t，然后试吊2件F配重646t，最后试吊2件F配重和l件E配重l.87t共8.33t。

④ 拆卸施工

A、利用现有塔吊组装拔杆，各卷扬机就位，固定、组装好拔杆，检查各部位是否可靠、牢固、完好。

B 、塔吊旋转至前臂向南，吊重物平衡后自降。从臂底266m降至臂底253m，此时臂底至楼面高度是3.2m。

C 、利用拔杆动杆将平衡臂向西北方向吊卸平衡重，并放置楼面，按40m臂长留一件平衡重。

D 、将前臂向东北方向用拔杆吊卸到楼面解体。

E 、安装双绳导索，导索采用12.5钢丝绳，长度300m，从59层北面女儿墙引至地面，下端滑轮连接在地锚或3t重物上。吊物与导索之间用一条连接绳连接，可沿导索上下滑移，防止吊物与塔楼碰撞。

F 、拔杆在l#位置完成拆卸解体后，将部件最重的转盘、平衡臂由东向北方向吊下到59层楼面放置后，拔杆重新组合为20m×25m，位置移到2#位，固封好拔杆座后，把楼面的塔吊部件吊卸到地面。

G 、将整台塔吊拆卸、放置地面的工作完成后，拆除大拔杆重新组装小拔杆。将大拔杆的材料吊至地面。然后拆除小拔杆，利用高速电梯将小拔杆放回地面运走，整个拆卸工作完成。

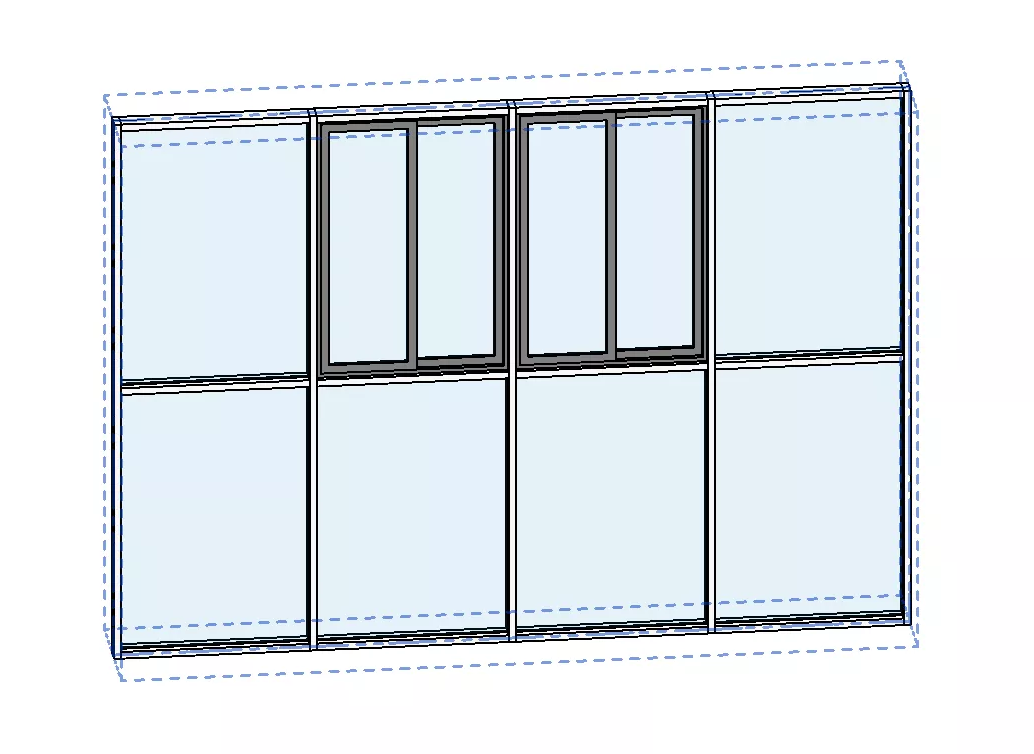

    在Revit幕墙.上直接放置普通门窗是不允许的，要在幕墙上开门窗，需要将幕墙嵌板替换成幕墙嵌板门或窗。

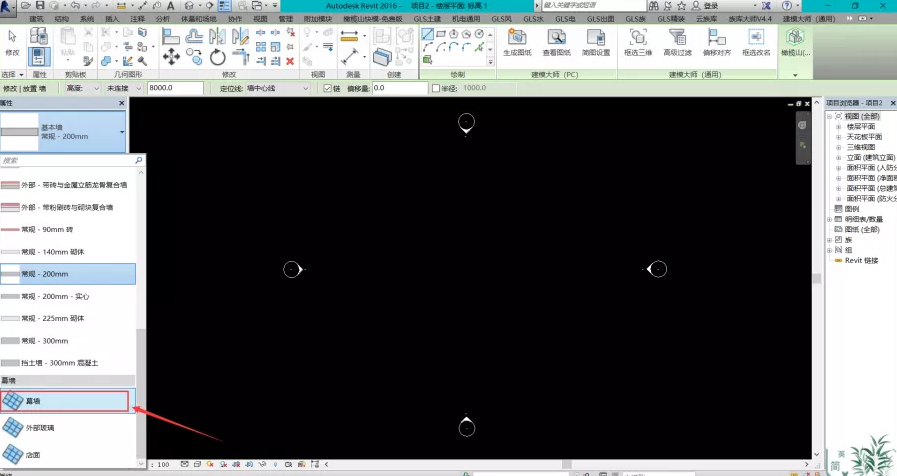

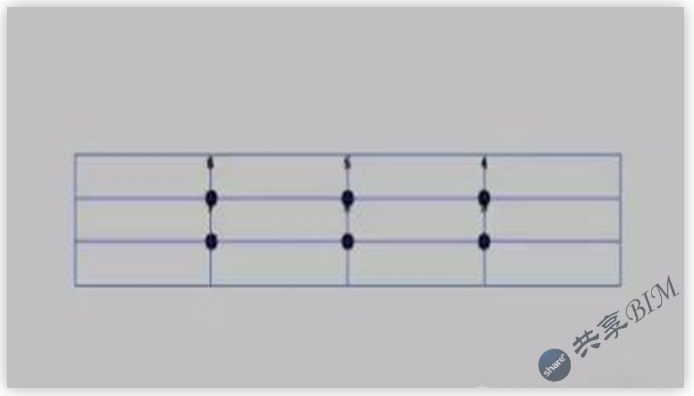

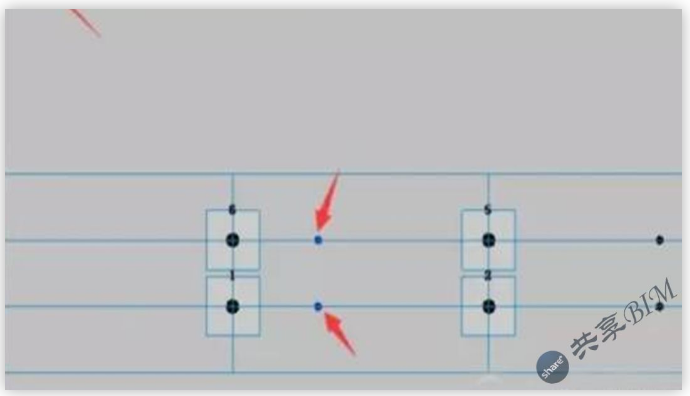

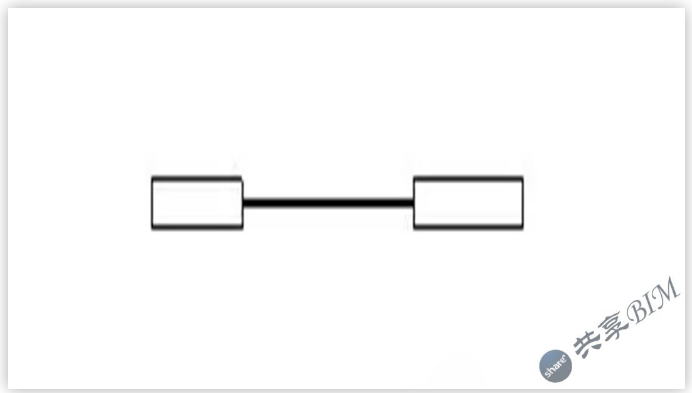

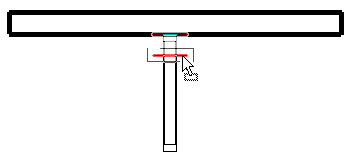

    打开文件，点击幕墙，按住tab键选择一段幕墙网格，解锁锁定状态，点击添加或删除线段，选择图元，删除（点击图元，按键盘上键也可删除）

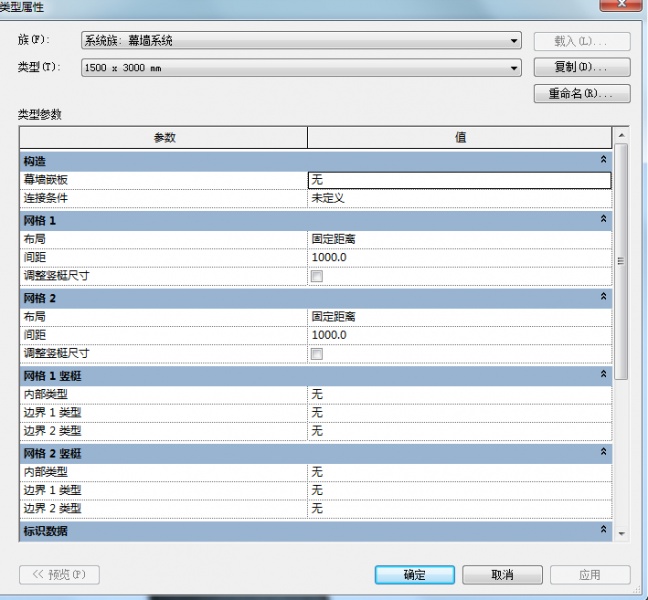

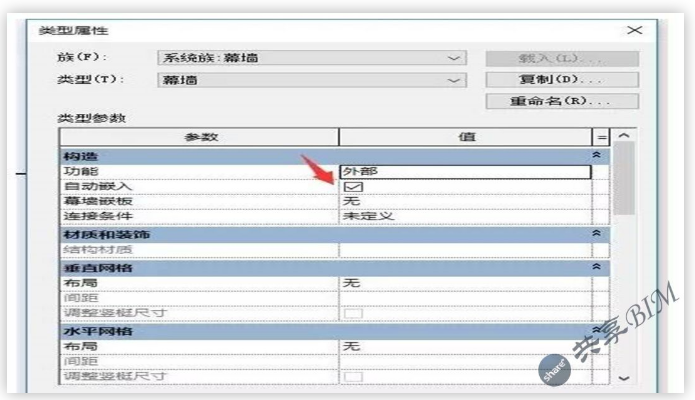

    点击空白区域，打开按面选择图元，按tab键，点击该区域，选择类型属性，放置

    完成设置

    免费Revit教学视频。

的尺寸

1.门高：

供人通行的门，高度一般不低于2m，再高也以不宜超过2.4m，否则有空洞感，门扇制作也需特别加强。如造型、通风、采光需要时，可在门上加腰窗，其高度从0.4m起，但也不宜过高。供车辆或设备通过的门，要根据具体情况决定，其高度宜较车辆或设备高出0.3～0.5m,以免车辆因颠簸或设备需要垫滚筒搬运时碰撞门框。至于各类车辆通行的净空要求，要查阅相应的。

如果是体育场馆、展览厅堂之类大体量、大空间的物，需要设置超尺度的门时，可在大门扇上加设常规尺寸的附门，供大门勿需开启时，人们可以通行。

现今建筑内各种设备管井的检查门颇多，它不是经常通过的地方，所以一般上框高与普通门齐或还低一些，下边还留有与踢脚线同高的门槛，其净高就不必拘泥于2m，1.5m左右即可。

2.门宽：

一般住宅分户门0.9～1m，分室门0.8～0.9m，厨房门0.8m左右，卫生间门0.7～0.8m，由于考虑家具的搬入，现今多取上限尺寸。

公共建筑的门宽一般单扇门1m，双扇门1.2～1.8m，再宽就要考虑门扇的制作，双扇门或多扇门的门扇宽以0.6～1.0m为宜。

供安全疏散的太平门的宽度，要根据和规范(有关防火规范)规定设置。

管道并供检修的门，宽度一般为0.6m。

供机动车或设备通过的门，除其自身宽度外，每边也直留出0.3～0.5m的空隙。

附带说一下，供检修的”人孔”其尺寸也不宜小于0.6m×0.6m。

窗的尺寸

1.窗高:

一般住宅建筑中，窗的高度为1.5m，加上窗台高0.9m，则窗顶距楼面2.4m，还留有0.4m的结构高度。在公共建筑中，窗台高度由1.0～1.8m不等，开向公共走道的窗扇，其底面高度不应低于2.0m。至于窗的高度则根据采光、通风、空间形象等要求来决定，但要注意过高窗户的刚度问题，必要时要加设横梁或”拼樘”。此外，窗台高低于0.8m时，应采取防护措施。

现代玻璃幕墙中，整块玻璃的高度有的已超过7.2m，那已不属于一般窗户的范围了。

2.窗宽：

窗宽一般由0.6m开始，宽到构成”带窗”，但要注意采用通宽的带窗时，左右隔壁房间的隔声问题以及推拉窗扇的滑动范围问题，也要注意全开间的窗宽会造成横墙面上的炫光，对教室、展览室都是不合适的。

过道

1.过道宽：

最窄的走道应该是住宅中通往辅助房间的过道，按《住宅建筑设计规范》(GBJ96-86)规定，其净宽不应小于0.8m，这是”单行线”，一般只允许一个人通过。规范规定住宅中通往卧室、起居室的过道净宽不宜小于1.0m的宽度，也只是一人正行，另一人侧身相让的尺寸。这个尺寸用”不宜小于”是考虑到砖混建筑中，0.24m墙，1.2m中距的过道，净空只有0.96m，不足1.0m考虑的。

高层住宅的外走道和公共建筑的过道的净宽，一般都大于1.2m，以满足两人并行的宽度。通常其两侧墙中距由1.5～2.4m，再宽则是兼有其他功能的过道，如课间活动、候诊等等。至于大型公共建筑人流如潮的过道，那就要根据使用性质和疏散要求来决定它的宽度了。还需要补充说明的是，过道的长短，是否采光等因素都对过道的宽度起到相当的影响作用，一般长的、暗的、双侧有房间或墙壁的过道，都要适当宽一点或采取变换宽窄的手法加以处理，避免又长、又黑、又闷、又窄的过道，但也不能无原则加宽，白白浪费建筑面积。

2.过道高：

过道的净高原本随建筑层高而定，设计中通常未予专门的考虑。当今建筑设备的要求较前普遍了，风管、水管、、消防各种管线利用走道上部空间作为”通廊”，过道除了供通行之外、往往成为管线的载体，于是过道净高的问题经常出现在设计者面前。我们把过道的总高分成下面四个部分：①结构高度;②设备管线高度，一般在0.6m左右，视风管的截面、布置方式以及冷凝水管、自动喷淋水管的安排而定;③平顶的构造高度，一般0.05m即可;④净高，这是设计者要认真把握的尺寸，它是决定层高的重要因素之一。按常规，这个净高度应在2.2m以上为妥，特别是平顶上还有下垂的烟感探头、喷淋水喉时，为避免人手触摸，这个高度要高于普通人摸高2.15m。现今有时会遇到为了尽量减小层高，将走道净高压缩到2.10m，这恐怕是最小的高度了。顺便提一句，这么低的吊顶，其质地必需十分精细、否则会有压抑感，过长走道遇此情况，还要从平面上加以宽窄相间的变化处理，以免既压头又单调。

阳台

阳台大家都熟悉，但它的栏杆高度在多层建筑中不应低于1.0m，在高层建筑中，则不应低于1.10。一般高层建筑尽量不设阳台或将阳台封闭，这涉及到大风、大雨以及坠物伤人诸多问题。

女儿墙

一般多层建筑的女儿墙高1.0～1.20m，但高层建筑则至少1.20m，通常高过胸肩甚至高过头部，达1.50～1.80m。这是避免俯瞰时心悸目眩，发生危险而采取的措施。如果要使平顶上视野开阔，可在1.0m实墙以上加作金属网栏，以策安全。应该注意的是在标定女儿墙高度时，要扣除隔热保温层及泄水坡升高的构造高度，在高层建筑中，这个厚度往往达0.3m以上。

一些高层建筑，由于设有裙房，将冷却塔设在屋顶上，或者有屋顶网球场之类的设施，把女儿墙做得高过3.0m，也是一种办法。

楼梯

楼梯涉及的尺寸数据很多，除大家熟知的踏步的踏面、踢面尺寸之外，梯段的宽度，歇台的宽度，平台下线的净高等也都在规范上有明确规定。容易被忽视的是：

1.楼梯扶手的高度(自踏步前缘线量起)不宜小于0.90m;室外楼梯扶手高不应小于1.05m。

2.楼梯井宽度大于0.20m时，扶手栏杆的垂直杆件净空不应大于0.11m，以防儿童坠落。

3.楼梯平台净宽除不应小于梯段宽度外，同时不得小于1.10m。

4.梯段宽度在住宅设计中规范有明确规定，在其他建筑中，必须满足消防疏散的要求。公共建筑中表现性楼梯所取宽度尺寸通常都偏大的，但要注意扶手的设置与梯段宽度的关系。即：楼梯应至少一侧设扶手，梯段净宽达三股人流时，应两侧设扶手，达四股人流时，应加设中间扶手。

这里顺便提两个经常要处理的问题：

一是室内外台阶踏步宽度不宜小于0.30m，踏步高度不宜大于0.15m，通常采用0.35m和0.125m这两个参数。特别要注意的是不允许只设一级踏步，至少要两级，这是因为踏步上下地面的高度相差过小时，行人不易辨别该处有高差，缺乏精神准备，跨出虚步而伤及脚腿。

另一个问题是当利用旋转楼梯作疏散梯时，必须满足踏步在距内圈扶手或简壁0.25m处，其踏面宽不应小于0.22m的要求，这点在防火规范上有明确规定。

电梯、自动扶梯

涉及电梯数据最多的是井道、轿厢、机房、地坑、顶层端站高度等，因其规格型号、生产厂家不同而尺寸各异，应根据厂家提供的电梯的土建安装图决定，但有关候梯厅的深度，还是有一个限定，以免过小。简单说来，住宅电梯的候梯厅深度应不小于电梯中最大一台的轿厢深度，公共建筑中乘客电梯则不小于电梯中最大一台的轿厢深度的1.5倍，多台并列时还不应小于2.40m，多台对列时，不应小于对列电梯轿厢深度之和，也不宜大于4.50m。病床电梯的规定与乘客电梯相似。

此外，通向机房的通道、楼梯和门的宽度不应小于1.20m，楼梯的坡度不应大于45°以便设备的通过和人员的通行。

近年来，自动扶梯在百货商场、文化娱乐场所以及其他公共活动场所的使用日渐普遍，在建筑设计中，除与生产厂家密切配合外，下列数据应该掌握：

1.梯级宽：目前有0.6m、0.8m、1.0m三种，视生产厂家不同其宽度还略有出入。

2.倾角：一般有30°和35°两类。

3.梯井宽度为：单梯：梯宽+0.6m+2×0.4m

双梯：2(梯宽+0.6m)+2×0.4m

其中0.4m为梯侧至井进之安全距离。

4.梯井长：层高/tanα+(2.0～2.9m)+(2.0～2.3m)是一个不小的数字。α为梯段倾角。

浴厕

有关浴厕的数据很多，主要的有：

1.厕所蹲位隔板的最小宽(m)×深(m)分别为外开门时0.9×1.2;内开门时为0.9×1.4。

2.厕所间隔高度应为1.50～1.80m。

3.淋浴间隔高度应为1.80m。

4.并列洗脸盆中心距不应少于0.70m。

5.单侧洗脸盆外沿至对面墙的净距不应小于1.25m。

6.双侧洗脸盆外治之间的净距不应小于1.80m。

7.浴盆长边至对面墙面的净距不应小于0.65m。

8.并列小便的中心距不应小于0.65m。

9.单侧隔间至对面墙面的净距，当采用内开门时不应小于1.10m，当采用外开门时，不应小于1.30m。

10.单侧厕所隔间至对面小便器外治之净距，当采用内开门时，不应小于1.10m，当采用外开门时，不应小于1.30m。

停车场

随着社会经济的发展，停车问题日趋明显。有关停车场设计的数据很多，必要掌握的大体有以下几种：

1.车型及基本尺寸：应记住一两种典型车型的全长、全宽、全高的尺寸。如小轿车，以”桑塔纳”为例：长4.55m、宽1.89m、高1.41m，但设计时选用的标准车型尺寸宜为4.9m×1.80m×1.60m;又如客车，其中轻型客车(即通常称为”面包车”)，以12座”三菱”为例，其长、宽、与小轿车类似，分别为4.39m，1.69m但要高一些，为l.99m;大客车长度差别大，由7～12m不等，而宽商则多为2.5m、4.0m。记住这些尺寸，并了解其变化情况，在设计时就不会出现进不去，转不过来等原则问题。

有关这一类数据，为便于统一界定，1988年，公安、建设两部颁发了《停车场建设和管理暂行规定》和《停车场规划设计规则(试行)》的通知，即[88]公(交管)字90号文件(以下简称”文件”)，其中有详尽的要求和规定。

2.车位基本尺寸：车位基本尺寸各国不尽一致，略有大小出入，我国资料、中，也有差别。在设计时还是应以”文件”的规定为准。例如垂直式停放时，其车位的长、宽和中间通道宽的尺寸分别为5.3m、2.5m和6.0m。

3.通道的最小平曲线半径(m)：按”文件”规定，小型汽车为7.0m，中型汽车为10.5m，大型汽车为13.0m，铰接车也是13.0m。

4.最大纵坡(%)：分为直线纵坡和曲线纵坡，一般小型汽车分别为15和12，中型汽车为12和10，大型汽车为10和8，铰接车为8和6。同时，为了保证车辆行驶在变坡处不致与地面碰接，在该处往往设有”缓坡段”，我国规定缓坡长一般为3.6～6.0m，坡度为坡道纵坡之半。

这里所讲的纵坡系停车库使用，不能与的纵坡限制混为一谈。

地下停车场

车库的类型很多，有单层，多层甚或还有高层者。目前高层建筑的地下多建有小车停车库，这类停车库除消防、交通、人防等对它有特定要求外，在建筑设计中有几个关键数据应当掌握：

1.柱间净距：地下车库柱网的决定要与停车方式密切配合，要保证车辆能自如的转弯停泊和开出，以小轿车、面包车为例，柱间净距分别为：停二辆者5.4m、停三辆者7.8m。

2.净高：室内有效高度应为最大汽车总高加0.5m，但不小于2.5m。这是对单层或底层车库的要求，地下车库可以参考。

值得注意的是，地下车库通常设有风管和自动喷淋的水管、水喉，结构高度也是比较大的，设计时应同过道净高的控制那样，保证净空尺寸。因此，高层建筑的地下车库的层高往往大于3.6m，要精心安排，以求得最佳尺寸。该尺寸不但影响，而且对上下坡道的建设也是关系极密切的。

商店

1.层高：底层一般5.4～6.0m

楼层一般小4.5～5.4m

2.柱网：要配合营业行为特点，一般柱距：

W=2 ×(标准货架宽0.45+店员通道宽0.90+标准柜台宽0.60+购物顾客宽0.45)+顾客行走宽0.60×顾客股数

3.普通营业厅内通道最小净宽：

(1)通道在柜台与墙或陈列窗之间直为2.2m;

(2)通道在两个平行柜台之间：

①柜台长度均小于7.5m时，宜为2.2m;

②柜台长度若为7.5m～15.0m时，宜为3.7m;

③柜台长度若大于15.0m时，直为4.0m;

(3)通道一端设有楼梯时，宜为上下两梯段之和加1.0m;

(4)柜台边与开敞楼梯最近踏步间距4m，且不小于梯间净宽。

4.营业部分公用楼梯梯段净宽不小于1.4m，踏步高不应大于0.16m。踏步宽不应小于0.28m。

餐饮建设

1.餐厅最低净高：大餐厅平顶3.Om，异形顶2.4m;小餐厅平顶2.6m，异形顶2.4m。

2.加工间最低净高：直为3.Om。

3.餐厅餐桌尺寸：

(1)方桌边长85O～1000mm;

(2)圆桌直径：4人桌，900mm;6人桌，1100mm;8人桌，1300mm;10人桌，1500mm;12人桌，1800mm;

(3)坐椅所占宽度：35O～5OOmm;

(4)坐椅与桌间空隙：1OOmm;

(5)桌间走道：单人宽600mm，双人宽应不小于1200mm。

办公楼

1.办公室净高：一般不低于2.6m，设空调时可不低于2.4m。

2.单面布置走道宽度一般为1.3～2.2m;双面布置走道则1.6m～2.2m。

3.走道净高不得低于2.1m。

4.办公室常用的开间、过深和层高：

(l)开间：3.0m，3.3m，3.6m，6.0m，6.6m，7.2m;

(2)进深：4.8m，5.4m，6.Om，6.6m;

(3)层高：3.0m，3.3m，3.4m，3.6m。

观众厅

演出性建筑涉及数据权多，应当掌握的是观众厅中几个主要数据：

1.观点高度：院是银幕下沿;剧院是大幕投影线中点距地面0.6～1.1m处。

2.舞台高度：剧院之舞台高，当采用镜框式舞台时为0.6～1.1m;当采用突出式舞台或岛式舞台时为0.15～0.6m。

3.视线升高值(视高差);每排采用0.12m时，视线无遮挡;每排采用0.06m时，坐位要错开排列，且视线有部分边区受遮挡。

4.排距：长排法0.9～1.05m;矩排法0.78～0.80m。

5. 座椅扶手中距：硬椅O.47～0.50m;软椅为0.5～0.7m。

6.座椅排列：短排法双侧有走道时不超过22个，单排有走道时不超过11个，长排法双侧有走道时不超过50个。

7.走道宽：首排与舞台前沿距离应>1.5m，突出式舞台应≥2.0m。其余走道按每负担片区的观众数每100人0.6m计算，且边走道不小于0.8m，中间走道排距以外及纵走道不小于1.0m。长排法边走道不小于1.2m。

8.走道纵坡：1:10～1:6，大于1:6时，应作成以0.2m高台阶。

9.座席地坪高于前面模走道0.5m时或座席侧面临有高差之纵走道或梯步时，应设栏杆。

旅馆客房

一、客房

1.净高：有空调时≥2.4m;无空调时≥2.6m。利用玻屋顶内空间作客房时，应至少有8平方米的范围，净高≥2.4m。

2.客房内走道宽度应≥1.1m。 3.客房门洞宽度一般≥0.9m;高度≥2.1m。

二、客房卫生间

1.卫生间地面应低于客房0.02m。

2.净高≥2.1m。

3.门洞宽≥0.75m，净高≥2.1m。

三、标准层

1.标准层公共走道净高>2.1m。

且标准层公共走道宽度：单面走廊为1.2～1.8m;双面走廊1.6～2.1m。

图书馆建设

1.书库、阅览室藏书区净高不得低于2.4m，当有染或管线时，梁或管线底面净高不得低于2.2m。

2.采用积层书架的藏书空间净高不得低于4.6m;采用多层书架的藏书空间净高不得超过6.9m。

3.书库内工作人员的专用楼梯梯段净宽不应小于0.8m，踏步宽不应小于0.22m，踏步高不应超过0.20m，并采取防滑措施。

4.阅览室阅览桌、椅排列尺寸：

(1)单面阅览桌前后间隔净宽≥0.65m;

(2)双面阅览桌前后间隔净宽1.3～1.5m;

(3)阅览桌左右间隔净宽0.6～0.9m;

(4)主通道净宽，当闭架阅览时为1.2m;当开架阅览时为1.5m。

有关图书馆的书库、阅览室平面布置有许多数据和办公室、住宅所使用的尺寸不一样，直接影响到开间、进深、层高具体尺寸的决定。在《图书馆建筑设计规范》(JGJ38-87)中有具体尺寸规定。

电影院等级

等级 主体结构耐久年限 耐火等级 视听设施 通风空调设施

甲等 100年以上 一、二级 放映70/35m立体声影片 全空调

乙等 50～100年 二级 放映35m立体声影片 空调或机械通风

丙等 25～50年 三级 放映35m单声道影片 机械通风自然通风

观众厅容量：特大型为1201座以上，大型为801～1200座，中型501～800座，小型为500座以下。

转自网络，如有侵权请联系删除

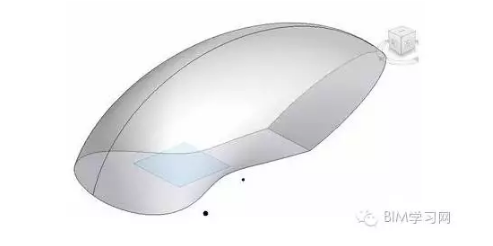

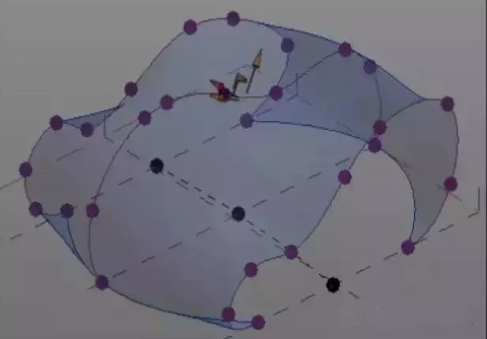

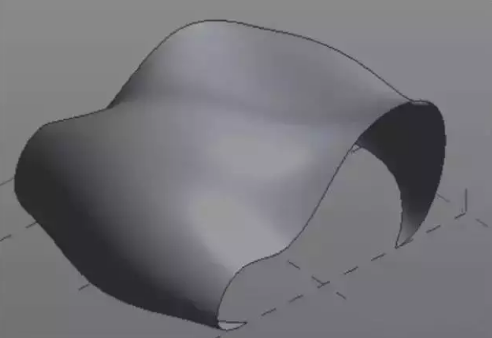

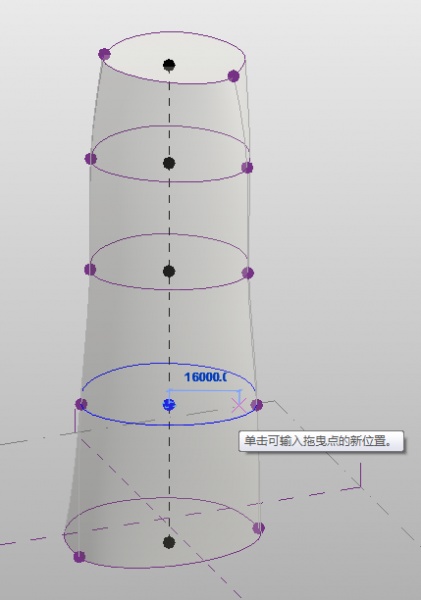

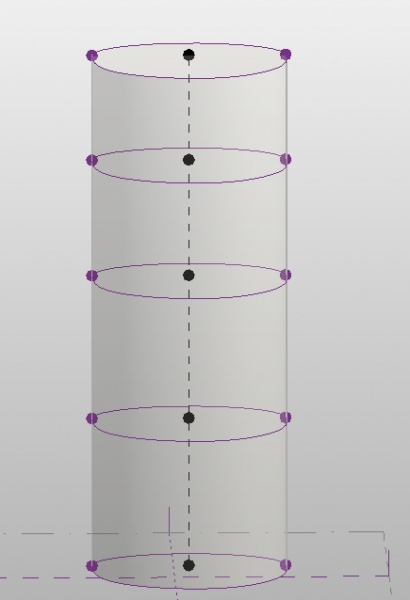

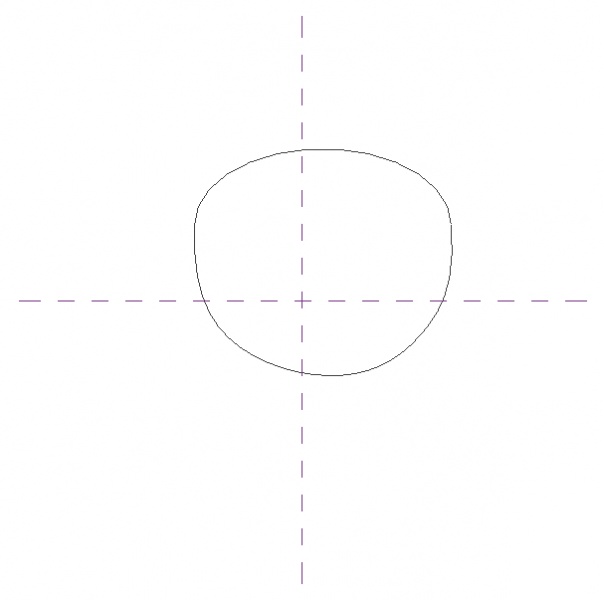

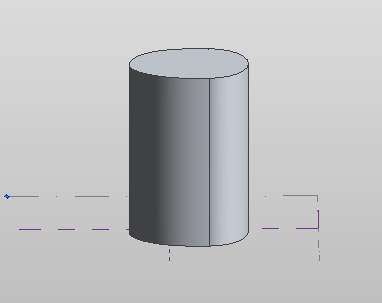

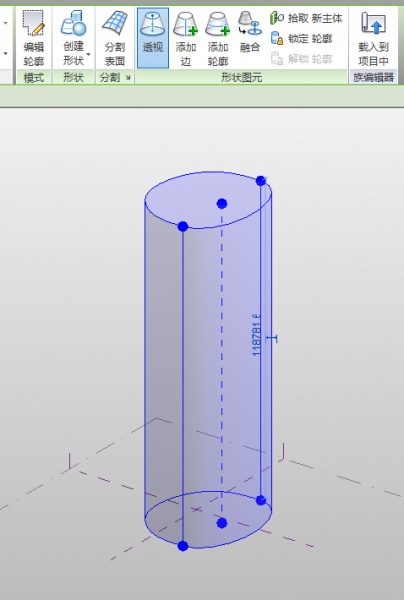

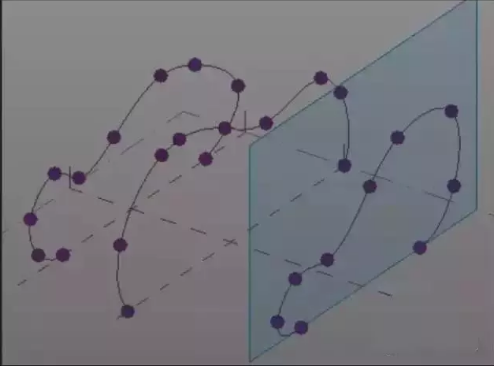

第一步，继续上次课程的文件，我们选择生成实体，然后来获取实体的表皮：

（1） 拓扑表面

（2）通过点取列表内的项，我们得知，列表的第三项是我们所需要的表皮，所以我们通过列表处理，获取这一项。

（注：列表的起始索引是“0”，所以我们所需的第三项索引是“2”）

也可以利用Code Block，获取所需表面：

第二步，划分表皮网格

前面的教程，我们详细讲解过一步一步划分幕墙网格，这次，我们简单讲下Lunchbox，里面几个可以快速划分表皮网格的节点：

（类似节点有很多，这里就不一一赘述了，只选取其中一个基本网格讲解）

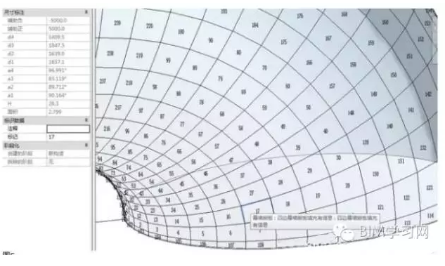

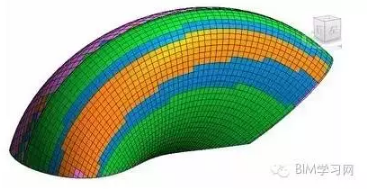

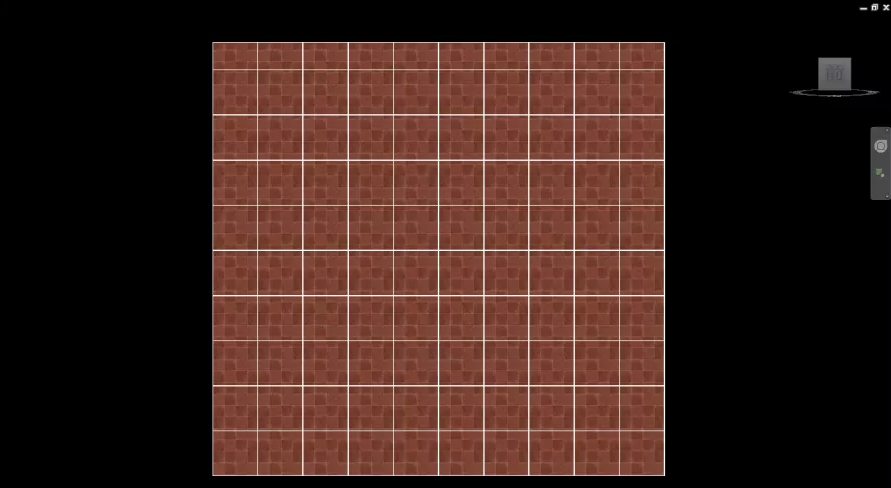

利用Panel.PanelQuad（四方形的格子）节点，通过输入surface和U、V网格的数量，生成表皮网格划分：

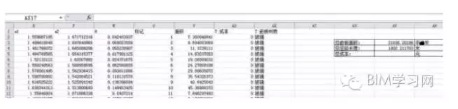

由上图可以看出，生成得内容有嵌板列表和点列表两个，可以根据自己的需求使用。

（注：这里U，V的数量是根据设计需求输入的，值越大，软件运行起来也就越慢）

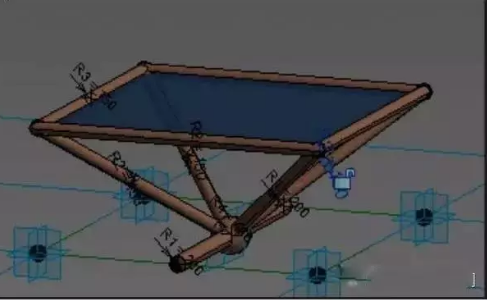

第三步：放置自适应族（接下来的操作和之前的教程，操作是基本一致的了）

这里有个小插曲，我们之前做的体量，为了运行速度，输入的值都比较小，但是我没有重新制作自适应族，直接把前几次教程的族拿来用了，所以，我们在划分网格前，先把上篇文章创建的体量，放大1000倍，然后继续我们放置族的操作

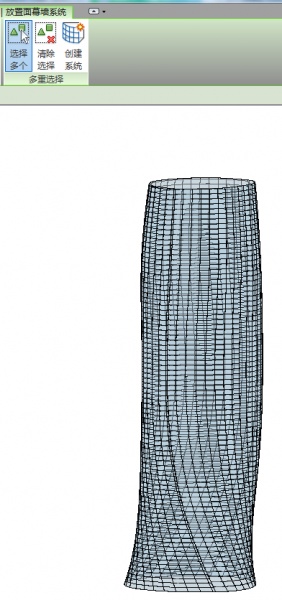

选择我们创建的自适应族，点击运行，就有了如下效果：

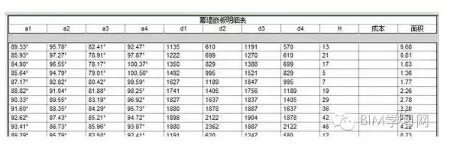

放大一点

是不是以为到这里就完事儿了，接下来咱们拓展一下：

思考：如何获取划分完网格的边线呢？

（1）要获取网格的每一条线，我们先要提取出每一个网格：

（2）将列表拍平，然后重新生成一个列表：

（3）通过Surface.PerimeterCurves获取曲面边界，然后重新生成列表就好了：

来源微信公众号： 的乐趣

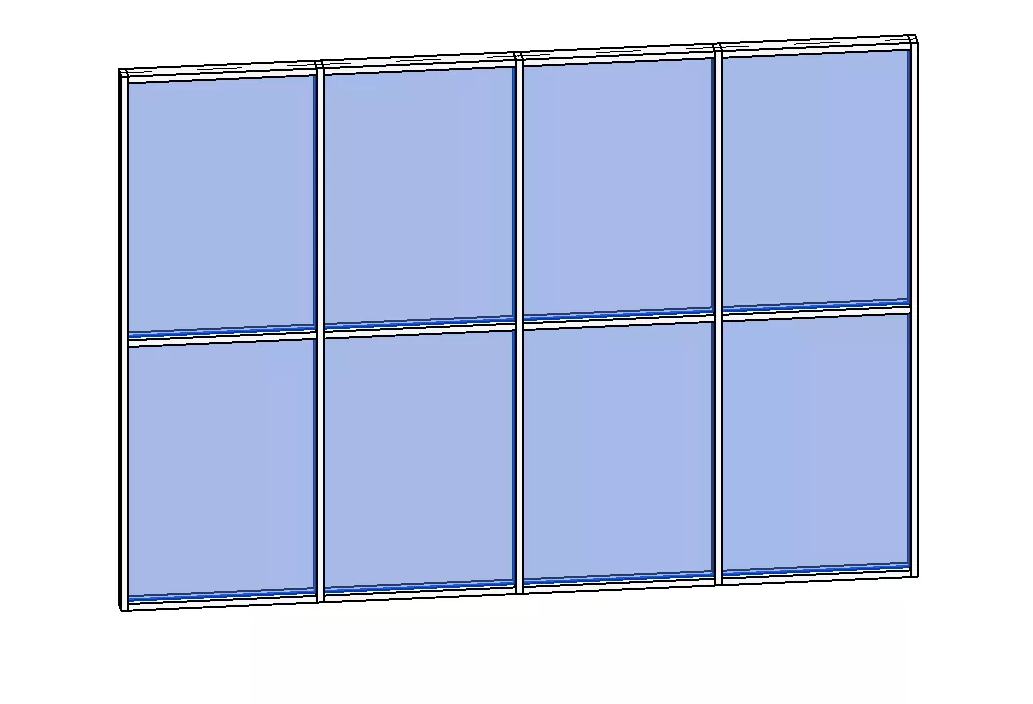

问题：在使用幕墙进行设计时有时会需要用到诸如隐框玻璃等特殊效果如（图-1）所示，我们应该如何实现呢？

图-1

要实现这种隐框玻璃效果必须制作特殊的嵌板族：

(1)在公制嵌板族中在原有参照平面的基础上绘制四条新的参照平面，并沿新参照平面交点绘制实心拉伸与其锁定如（图-2）所示

图-2

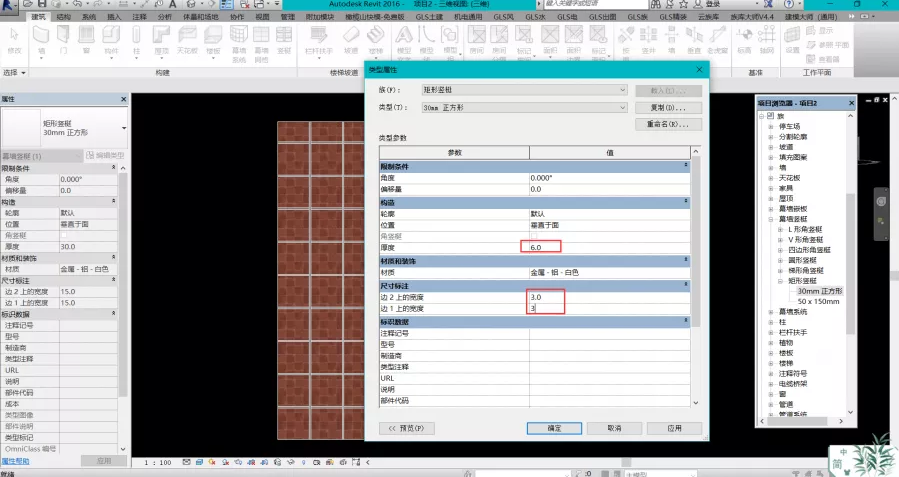

(2)在立面上为嵌板添加如（图-3）所示的四个尺寸参数，以便在载入项目后可以调整其延伸出幕墙网格线的距离。

图-3

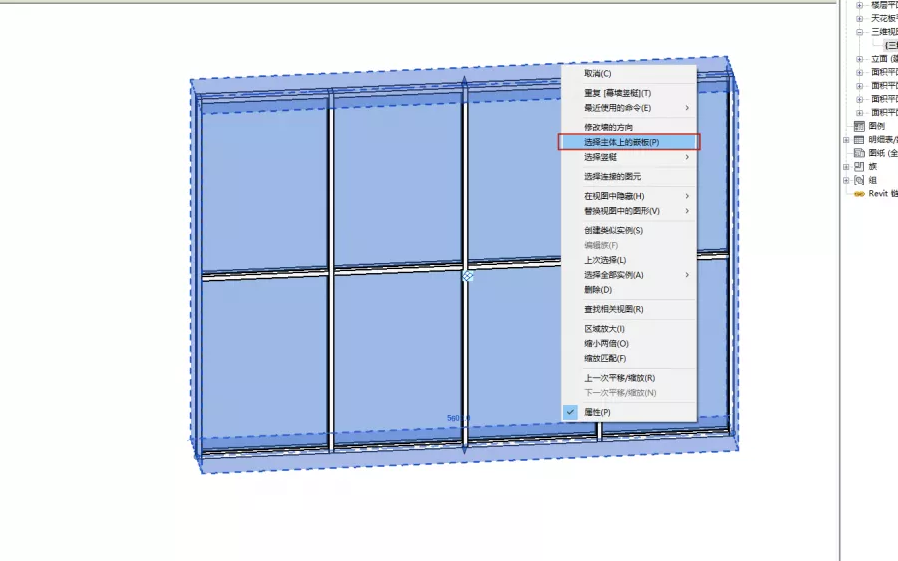

(3)载入项目中在所需幕墙中替换该嵌板，添加竖挺，然后调整竖挺的偏移，使其位于玻璃之后如（图-4）所示：

图-4

(4)如（图-5）所示：根据已有嵌板间距调整刚才制作的嵌板中的W参数至适当值便可以实现如（图-6）所示的隐框玻璃的最终效果了。

图-5

图-6

从事的对面积一定不陌生，是建筑占平面面积的多少，是一项重要的技术经济指标。

同时建筑面积也用于确定某些费用指标的基础，例如平整场地，地垂直运输费、超高施工增加费、脚手架等，很多项目的工程量是以建筑面积为记取单位。

以下26条建筑面积的计算规则，可以帮助大家在工作中更准确的计算。

1建筑物

结构层高在2.20m及以上的应计算全面积;

结构层高在2.20m以下的，应计算 1/2 面积。

2局部楼层(有围护按围护，无围护按底板)

结构层高在 2.20m及以上的应计算全面积;

结构层高在 2.20m以下的，应计算 1/2 面积。

3坡屋顶

结构净高在 2.10m 及以上的部位应计算全面积;

结构净高在 1.20m及以上 2.10m 以下的部位应计算 1/2 面积;

结构净高在 1.20m 以下的部位不应计算建筑面积。

结构净高是指楼面或地面结构层上表面至上部结构下表面之间的垂直距离。

4场馆看台

结构净高在 2.10m 及以上的部位应计算全面积;

结构净高在 1.20m及以上至 2.10m 以下的部位应计算 1/2 面积;

结构净高在 1.20m 以下的部位不应计算建筑面积。

室内单独设置的有围护设施的悬挑看台，应按看台结构底板水平投影面积计算建筑面积。

有顶盖无围护结构的场馆看台应按其顶盖水平投影面积的 1/2 计算面积。

5地下室、半地下室

结构层高在 2.20m 及以上的，应计算全面积;

结构层高在 2.20m 以下，应计算 1/2 面积。

地下室外墙结构不包括找平层、防水(潮)层、保护墙等。

6出入口

出入口外墙外侧坡道有顶盖的部位，应按其外墙结构外围水平面积的 1/2 计算面积。

出入口坡道建筑面积计算必须满足两个条件：一是有顶盖;二是有侧墙。

计算建筑面积时，有顶盖的部位按外墙(侧墙)结构外围水平面积计算;无顶盖的部位，即使有侧墙，也不计算建筑面积。

7架空层

结构层高在 2.20m 及以上的，应计算全面积;

结构层高在 2.20m 以下的，应计算 1/2 面积。

顶板水平投影面积是指架空层结构顶板的水平投影面积，不包括架空层主体结构外的阳台、空调板等外挑部分。

8厅、大厅内走廊

建筑物的门厅、大厅应按一层计算建筑面积。门厅、大厅内设置的走廊应按走廊结构底板水平投影面积计算建筑面积。

结构层高在 2.20m 及以上的应计算全面积;

结构层高在 2.20m以下的，应计算 1/2 面积。

9架空走廊

有顶盖和围护结构的，应按其围护结构外围水平面积计算全面积;

无围护结构的、有维护设施的，应按其结构底板水平投影面积计算 1/2 面积。

10立体书库、立体仓库、立体车库

有围护结构的，应按其围护结构外围水平面积计算建筑面积;

无围护结构、有围护设施的，应按其结构底板水平投影面积计算建筑面积。

结构层高在2.20m 及以上的应计算全面积;

结构层高在 2.20m 以下的，应计算 1/2 面积。

11舞台灯光控制室

有围护结构的舞台灯光控制室，应按其围护结构外围水平面积计算。

结构层高在 2.20m 及以上的，应计算全面积;

结构层高在 2.20m 以下的，应计算 1/2 面积。

12落地橱窗

附属在建筑物外墙的落地橱窗，应按其围护结构外围水平面积计算。

结构层高在 2.20m 及以上的，应计算全面积;

结构层高在 2.20m 以下的，应计算 1/2 面积。

13窗台、凸(飘)窗

窗台与室内楼地面高差在 0.45m以下且结构净高在2.10m及以上的凸(飘)窗，应按其围护结构外围水平面积计算 1/2 面积。

注：凸(飘)窗需同时满足两个条件方可计算建筑面积：

①结构高差在 0.45m 以下。②结构净高在 2.10m 及以上。

14室外走廊(挑廊)、檐廊

有围护设施的室外走廊(挑廊)，应按其结构底板水平投影面积计算 1/2 面积;

有围护设施(或柱)的檐廊，按其围护设施(或柱)外围水平面积计算 1/2 面积。

15门斗

结构层高在 2.20m 及以上的，应计算全面积;

结构层高在 2.20m 以下的，应计算 1/2 面积。

16门廊、有柱雨篷、无柱雨篷

门廊应按其顶板水平投影面积的 1/2 计算建筑面积;

有柱雨篷应按其结构板水平投影面积的 1/2 计算建筑面积;

无柱雨篷的结构外边线至外墙结构外边线的宽度在 2.10m 及以上的，应按雨篷结构板的水平投影面积的 1/2 计算建筑面积。

17楼梯间、水箱间、电梯机房

结构层高在 2.20m 及以上的应计算全面积;

结构层高在 2.20m 以下的，应计算 1/2 面积。

18围护结构不垂直于水平面的楼层

结构净高在2.10m 及以上的部位，应计算全面积;

结构净高在 1.20m 及以上至 2.10m 以下的部位，应计算1/2 面积;

结构净高在 1.20m 以下的部位，不应计算建筑面积。

19室内楼梯、电梯井、提物井、通风排气竖井、烟道

有顶盖的采光井应按一层计算面积，结构净高在 2.10m 及以上的，应计算全面积;

结构净高在 2.10m 以下的，应计算 1/2 面积。

20室外楼梯

室外楼梯应并入所依附建筑物自然层，并应按其水平投影面积的 1/2 计算建筑面积。

室外楼梯不论是否有顶盖都需要计算建筑面积。

21阳台

在主体结构内的阳台，应按其结构外围水平面积计算全面积;

在主体结构外的阳台，应按其结构底板水平投影面积计算 1/2 面积。

22车棚、货棚、站台、加油站、收费站

应按其顶盖水平投影面积的1/2 计算建筑面积。

23幕墙

直接作为外墙起围护作用的幕墙，按其外边线计算建筑面积;

设置在建筑物墙体外起装饰作用的幕墙，不计算建筑面积。

24外墙外保温层

建筑物的外墙外保温层，应按其保温材料的水平截面积计算。并计入自然层建筑面积。

25变形缝

与室内相通的变形缝，应按其自然层合并在建筑物建筑面积内计算。

对于高低联跨的建筑物，当高低跨内部连通时，其变形缝应计算在低跨面积内。

26设备层、管道层、避难层

结构层高在 2.20m 及以上的，应计算全面积;

结构层高在 2.20m 以下的，应计算 1/2 面积。

    Revit中慕墙嵌板的快速选择

    方法一：我们在选择慕墙嵌板中不时会需要全部选中，此时选择一面玻璃嵌板，右键选择选择全部实例中的在试图中可见，就可将幕墙全选，如下图所示。

    方法二：如果文件过大使用方法一会使软件卡顿或未响应，此时可以点击选中整个幕墙，右键点击选择主题上的嵌板。

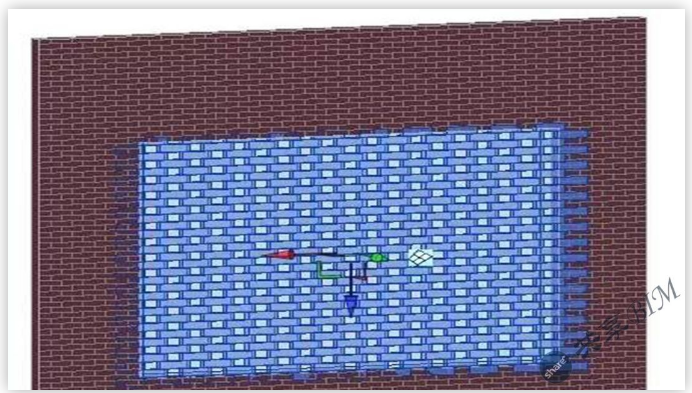

    对于镂空叠砖的墙面，可用窗的族制作、在墙面上挖洞等方法。但如遇到工程量很大时，想要再修改，那将是非常的不方便，因此为大家提供“幕墙+体量+自适应族”的方法制作做镂空砖，有效的解决上述问题。结果如图所示。

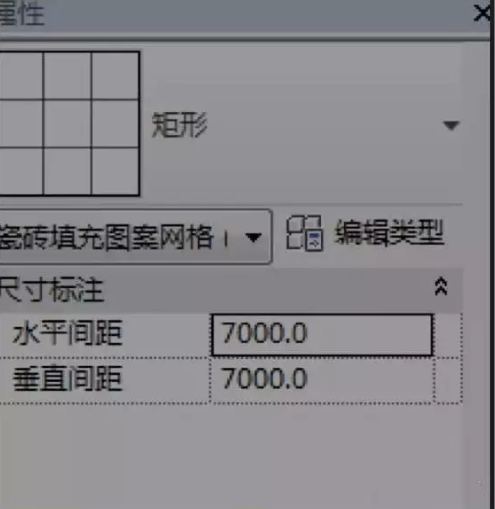

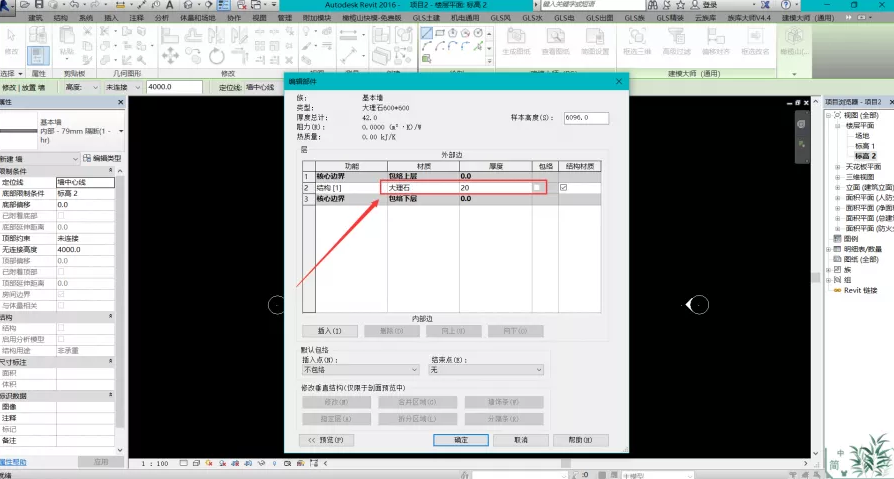

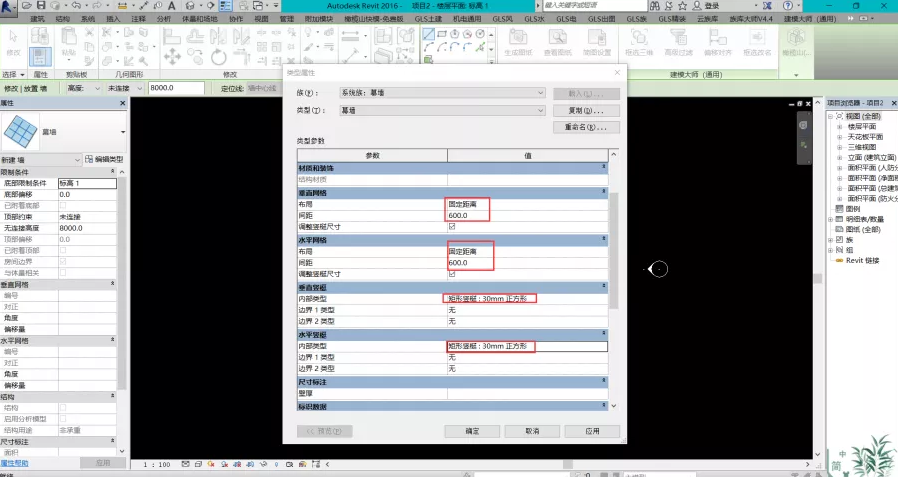

    >1.新建墙体及幕墙，并将幕墙自动嵌入到墙体中。

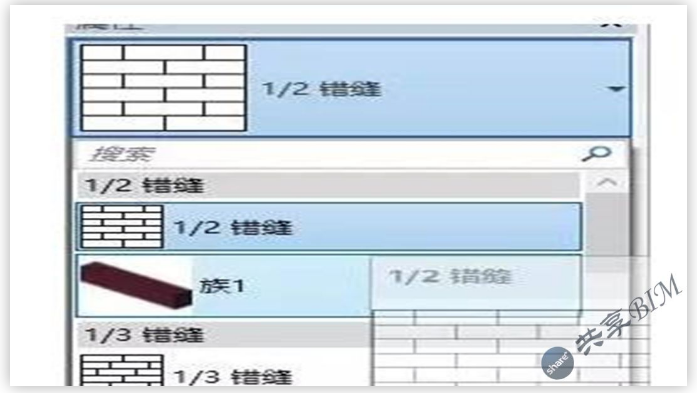

    >2.创建内建体量，并分割其表面，再选择1/2错缝。

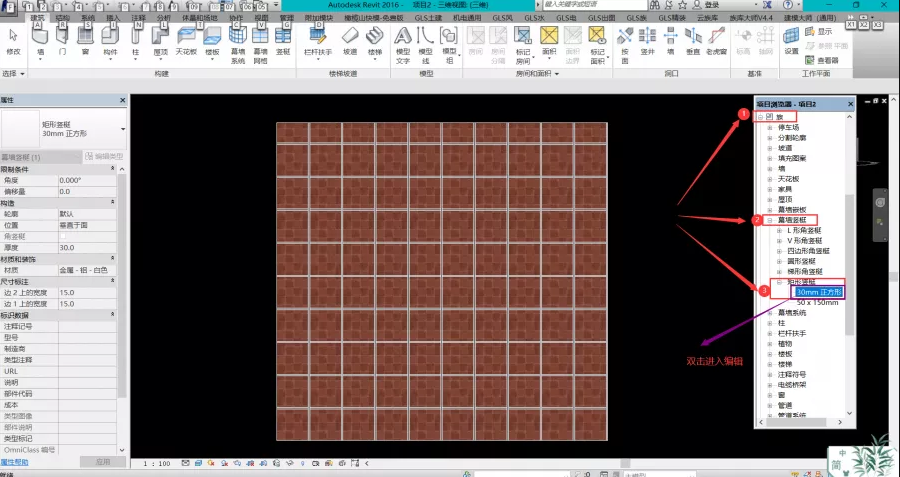

    >3.创建“基于填充图案的公制常规模型”，并对其表面进行更改。

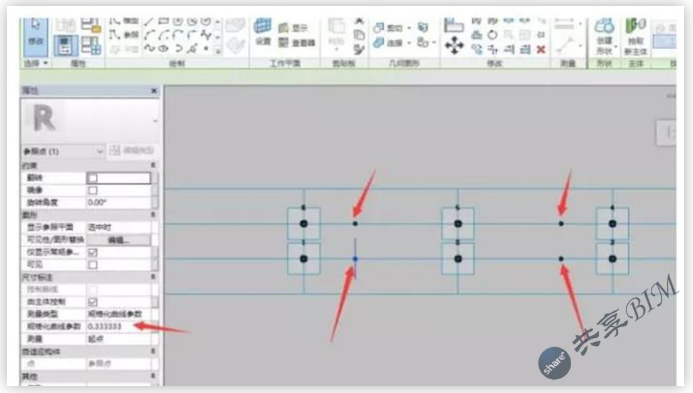

    >4.添加参照点并使用参照线连接。

    >5.添加宽度参数，并生成模型，更改其材质。

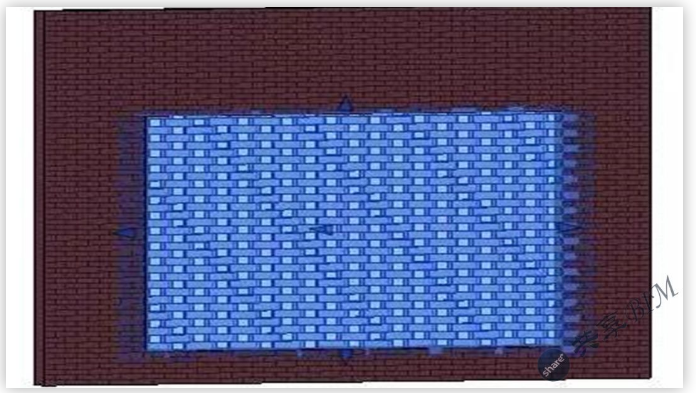

    >6.将该族载入到项目中，并对间距进行微调，达到如下图所示结果。

    可以使用形状编辑工具，通过定义排水的高点和低点来处理水平（非倾斜）楼板或屋顶的表面。

    通过指定这些点的高程，可以将表面拆分成多个可以独立倾斜的子面域。

    形状编辑示例

    使用形状编辑工具可以设置固定厚度楼板坡度或具有可变厚度层的楼板的顶面坡度，以便进行以下建模：

    由倾斜的非平面框架支撑的固定厚度的楼板或屋顶。

    用于倾斜水平平面表面的可变厚度材质（例如，变厚度板）。

    注：编辑了形状的楼板和屋顶不会报告真实的厚度。形状编辑工具用于形成适当的坡度，在这种情况下，真实厚度变化不重要。但是，随着坡度的增加，此变化也会增加。当坡度与预期厚度的偏离很大时，Revit会发出警告。

    为了启用形状编辑工具，必须满足以下条件：

        楼板必须是平的，并且位于水平平面上。

        屋顶不能附着到另一屋顶，而且不能是幕墙屋顶。只要上述条件有一个不满足，则不能使用板形状编辑按钮。

    注：如果以后由于对图元做了编辑而违反了这些条件，则板形状编辑将产生错误，并发出回调，使用户能重设板形状编辑。

    可以使用“修改楼板”选项卡→“形状编辑”面板上的下列形状编辑工具：

        子图元

        添加点

        添加分割线

        拾取支座

        重设形状

    注：使用这些工具编辑楼板或屋顶的形状不会影响到它的结构分析模型的形状。基于原始顶面的单个分析模型面保持不变。

    注意事项

    自动分割线。为了保持楼板/屋顶几何图形的精度，有时会自动创建分割线。如果分割线的创建条件不再有效，则自动创建的分割线将被删除。例如，如果4个非平面顶点变为平面顶点，或者您手动创建分割线时。使用图元的内部边缘子类别绘制拆分线。

    扭曲的楼板/屋顶。如果某平面的边界是4条非平面边界边缘或用户创建的分割线，则此平面将会变形。为了避免变形，请在相对顶点之间添加一条分割线。

    Revit幕墙再Revit中也是比较重要的一部分，这里我们通过点支式幕墙的幕墙嵌板为例子给大家来示范幕墙嵌板族的制作。

    首先我们我们选择【族】-【新建】-【公制幕墙嵌板】，点击打开。打开后选择项目浏览器的立面视图。

    我们在这里打算把胶缝也做上，所以需要在原来的参照平面里面在新建一圈参照平面【新建参照平面】。

    【创建】-【参照平面】绘制即可。

    接着我们给胶缝添加参数a，a和胶缝的关系是胶缝=2*a，添加参数的办法可以参照Revit给族如何附尺寸参数？

    并且将胶缝=2*a的关系给到参数中

    接着我们创建玻璃，在里圈的参照平面位置创建拉伸实体，边与参照平面锁定，给实体材质为玻璃。

    在平面视图给玻璃给厚度参数

    再按照同样的拉伸命令创建胶缝，给胶缝新建一个纯色材质，新建纯色材质可以参考Revit新建纯色材质

    调整参数，给玻璃一个正常的参数

    因为我们这里说的是点式幕墙嵌板，所以我们应该也把驳接爪加进去，这里我提前做好了一个驳接爪的族，是一个基于面的驳接爪的族，直接放进去就可以了。

    放置好驳接爪并调整好尺寸。

    我们看下整体效果

    在项目中测试一下

    需要更多教程，可以咨询客服获得更多免费

1． 项目——新建——建筑样板——确定

2． 新建下面选中“项目”

3． 确定打开后， 如图：

4． 新建一个项目要注意竖向上和平面上的定位。

项目浏览器——视图——立面——南立面

5． 将 标 高 二 处 的 4.000 改 为 8.500

6． 项目浏览器——楼层平面——标高 1， 如图：

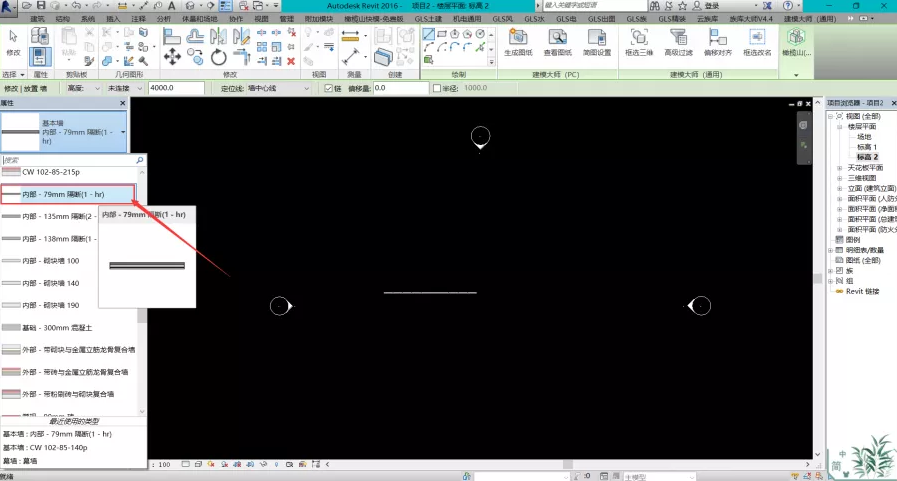

7． （1） 建筑选项卡——墙

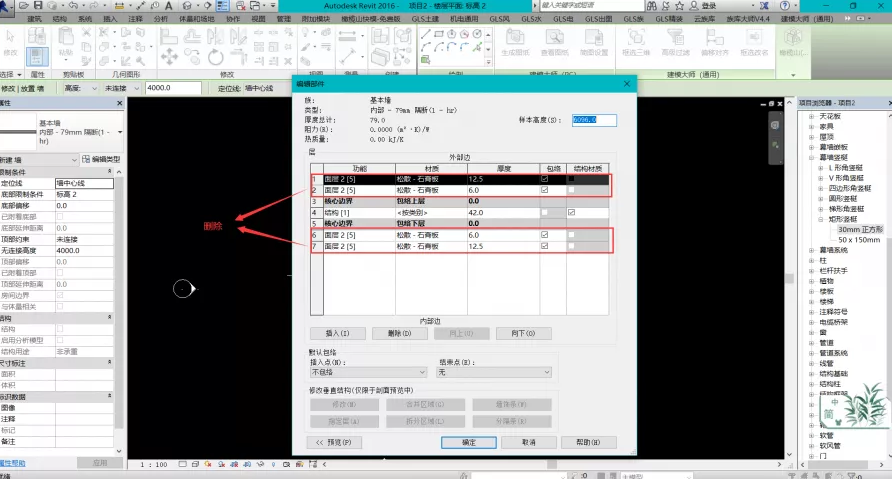

（ 2 ） 将 墙 的 底 部 限 制 条 件 改 为 标 高 1 ， 顶 部 约 束 改 为 标 高 2 ， 如 图 ：

8． 水平画一段长为 7000mm 的基本墙

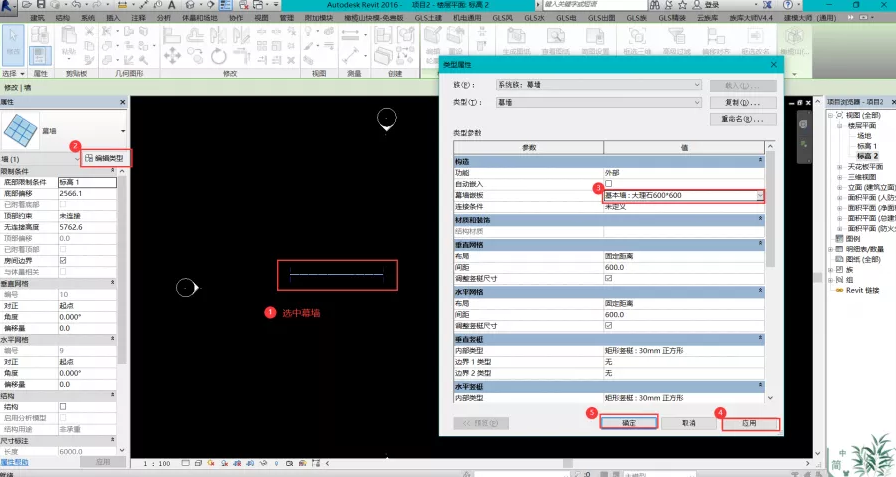

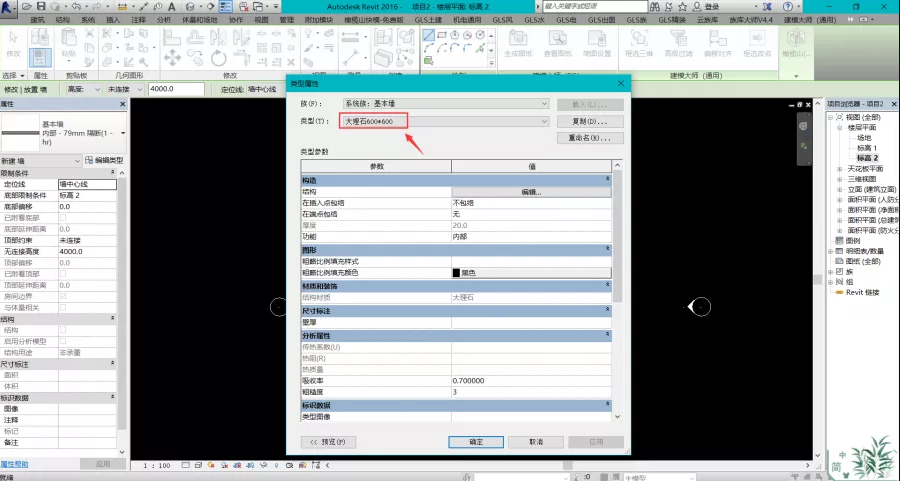

9． 选中该段墙体， 将其属性改为幕墙， 如图：

10． 打开三维视图， 如图：

或者双击

11． 在三维视图中： 建筑选项卡——幕墙网格（网格只能添加水平竖直方向）

12． 选中幕墙——编辑轮廓

13． 建筑选项卡—构建—内建模型—窗—拉伸—属性（限制条件： 75、 -75） —绘制出

竖挺形状， 如图：

14． 修改材质， 如图：

15． 添 加 竖 挺 : 矩 形 竖 挺 50X150mm — 复 制 修 改 名 称 （ 60X150 ） — 添 加 竖 挺

如图：

16． 按 住 tab 键 ， 选 中 玻 璃 嵌 板 并 将 其 改 为 双 扇 推 拉 门 ， 如 图 ：

17． 同理， 将两侧玻璃嵌板改为平开窗， 如图：

1、做好结算审核的准备工作

首先，应要求承包商或指定分包或供应商在递交结算供审核时，附上结算价款不再调整的承诺。

其次，应详细审核项目或分项的合同文本，了解合同范围、与其他承包商之间的界面划分和计价模式等。

再次，应检查竣工资料的完整性和准确性，特别是设计变更内容是否完整体现在竣工图纸上。

最后，应及时与工程管理部、现场监理联系、交流，以充分了解项目或分项工程的现场情况，利于结算审核工作的完整性。

此外，计划编制也很重要，以XX为例，XX成本控制中心根据总工室施工图的出图时间制定各项目的编制计划；成本控制中心根据工程管理中心提供结算资料时间编制项目结算审核计划；成本控制中心按承包商上报结算时间编制工程结算审核计划。

2、审核面积

一方面，应关注设计变更可能引起的建筑面积调整，提醒咨询公司注意施工图纸与实际的建筑面积差异，必要时与或造价咨询公司或承包商的面积逐层进行对比。

另一方面，若建筑面积与结算不同，要求各方就面积差异取得一致；如建筑面积有调整，应及时检查机电结算相关数据。

3、审核结算资料

以XX为例，结算资料除了通用要求外，还有个性化要求：

土方工程结算上，须提供经过甲方现场工程师、造价工程师、监理工程师及施工单位四方共同确认的交付场地标高图和完成面标高图。标高图中必须有明确的边界线/放坡/工作面等实际情况(合同中约定不计放坡/工作面的除外，须划分详细的方格网计算图（10×10）及相关的计算书；

桩基工程结算上，桩基工程打桩原始现场记录，包括桩号/桩规格/现状土标高/桩顶设计标高/送桩长度等，须有甲方 现场工程师、造价工程师、监理工程师及施工单位四方共同的签字确认；

部品工程结算上，施工单位必须做出详细的竣工图纸供工程管理中心现场工程师、总工室设计师核对后确认，并提交 招标图纸及变更签证作为结算依据，以便对照；

园建/绿化工程类结算上，结算资料在报送甲方工程管理中心工程师之前须经过园建/绿化相关工程师的确认，并由园建/绿化 工程师签注结算核实意见；

样板房工程上，样板房工程由工程管理中心工程师接管相应的结算资料交接工作；需提供通过验收意见的样板房现状说明书及其附表；在招标时主材价为暂定的，须由成本控制中心按设计要求确认相应的主材价格。

材料设备类结算上，须提供经供货方/监理（无监理的情况除外）/总包/甲方四方签字核实的《材料设备验收单》和配套 的《材料设备价格清单》原件作为结算依据。

4、检查多计项

结算出现多计项的错误，通常是由于设计或竣工图纸所表述的内容超过标段或承包合同范围；或是承包合同约定的工程量计算规则与常规的认识不同。

所以，在具体检查结算前，应仔细阅读承包合同（或按常规假定标段划分）和工程量计算规则，确保结算内容与承包合同所述内容以及计算规则相一致。

常见的多计项包括但不限于如下6种：

一是已约定需含在钢筋单价或措施项目中的大底板架立筋；

二是已约定需含在土方开挖单价中的1m&p3;内的砼块料；

三是墙地面内粉刷、洗手间防水层等，这是土建总包与二次装修分包工作界面；

四是排管排线、开关插座、空调风口、冷热给水排管、弱电排管排线等，这是机电与二次装修分包工作界面；

五是穿管、预埋件、设备基础，这是土建总包与机电分包的配合界面；

六是土建总包与幕墙分包的配合界面的预埋件。

5、做好价格复核

一是审核单价。

首先，审核竣工结算所列各分项工程单价是否符合承包合同约定的单价，包括合同单价或定额单价，其名称、规格、计量单位和所包含的工程内容是否与合同或单价估价表相一致。

其次，单价换算首先要审查换算的分项工程是不是合同或定额中允许换算的，再审查换算是否正确。

再次，补充合同单价或定额及单位估价表，要审查补充定额的编制是否符合编制原则，单位估价表计算是否正确。

二是审核取费标准。

若采用定额计价，根据竣工结算时间，取费用发生时所执行的定额及与定额相对应配套的取费标准。

应注意建筑工程类别划分是否与工程性质及规定指标相符，有无高套取费标准；各项取费的计取基数是否符合有关规定；有无规定之外的取费等；对于人工单价、开办费、管理费率、利润让利等情况需按承包合同的约定执行。

三是审核甲供料扣款及核销。

若项目或各分项工程中部分采用甲供料，则采用定额计价时，需在税后扣回甲供料定额预算价格；若甲方供应数量与工程实际用量存在差异，需进行材料核销，超供部分应按供应价扣回。

四是审核甲方代缴代扣。

项目或各分项工程中，如果存在甲方代缴代扣项目的工程水电费等，审核人应进行费用清算。

五是审核合同约定的奖罚款。

项目或各分项工程中，若依据合同约定，存在各类奖罚款的如质量、工期等，应进行此项费用清算。

此外，根据合同约定，应对项目或分项工程保修金进行计算并预留，所有结算在三方签字盖章前必须经算数核对。

6、审核工程量

同步或交叉复核工程量可用以下5种方法：

一是利用统计数据及经验，对主要工程量每平米含量先进行一次初步核准，以确定是否在合理区间内。

二是利用统筹法审核平面如建筑面积与楼板、装饰面层、天棚、吊平顶，以及垂直面如外立面与其饰面、窗、阳台、幕墙、外脚手、外立面或平面系数等相关数据的合理性、正确性。

三是逐层或选择典型楼层如地库、裙房、标准层、屋面层，复核柱、梁、楼板、剪力墙之砼、钢筋含量指标的合理性。

四是抽查或典型柱网结构的砼含量和钢筋含量。

五是定期或不定期对工程量进行百分百计算复核。

7、审核时点

对总包结算的审核，可与造价咨询单位同步进行；对指定分包或供应合同的结算审核，可安排在造价咨询单位递交初步审核意见之后。

以XX对审核时间的要求为例：

委托咨询公司进行审计的，1000万元以下的项目审计原则上出具初步审计报告的时间不得超过20天，1000万元以上的项目出具初步审计报告的时间不得超过30天，特殊情况下不得超 过45天。

成本控制中心每次受到施工单位的反馈意见后回复时间：10万元以下的2天内，10万元~50万元的3天内，50万元以上的5天内。

集团财务管理中心的复核时间为，自结算资料齐全之日起，一般复核5天内，全面复核时间为，50万元内的10天内，50万元以上的及主体、市政配套、园建工程为25天内。

以上未按时限完成的（因被审计单位自身造成的延误除外），每延迟一天扣罚责任部门总监50元。

8、发挥造价咨询单位作用

对造价咨询单位要有所要求，例如要求其提供计算底稿，并将上述检查结果与之交流沟通，要求其根据甲方审核意见与承包商进一步洽商。

在委托造价咨询公司时，XX的成本控制中心对编制预结算的咨询单位进行考察、筛选，确定委托对象后报成本分管领导审核、总经理审批确定；成本控制中心负责与被委托方签订详细的预结算编审的造价咨询委托合同；成本控制中心负责跟踪、了解造价咨询机构的编制或审核情况，督促咨询机构履行造价咨询委托合同，审查咨询机构的编制结果。

按XX的相关规定，委托工程造价咨询公司审计结算，咨询费用应按如下标准进行控制：

工程造价500万元以内的，咨询费率应控制在3~8‰以内，500万元以上的咨询费率应控制在2~6‰以内。

单独安装工程结算审计可在上述基础之上适当增加0.5~1‰，如果咨询公司最终审计报告质量控制在公司规定的误差率范围之内(初审误差率应控制在3%以内，复审误差率应控制在1%以内)，咨询公司年度咨询费收费低于上述最低费率计算的费用时，成本管理中心可以按最低咨询费率计算补偿给咨询公司，以确保咨询公司工作积极性。

最高咨询费不高于上述规定的最高咨询费率计算的咨询费，计费基数均以定案造价计算，必须在咨询合同中做出规定，确定上述计费基数时若原施工合同是总价合同，原合同总价不应计算在计费基数之内。

结算咨询合同中必须规定公司有权对咨询单位的初审金额另行委托其他单位或自行组织人员进行复审，如复审核减率超过2%但未超过3%（含3%），公司只按结算审计费70%支付审计费，另外咨询单位还要承担复审的审计费用(复审审计费按复审核定工程造价的1‰收取基本审计费，核减额提成按核减额的5%计算)，公司有权直接从应付咨询单位的审计费用中扣除。如复审核减率超过3%,则公司不支付任何审计费用给咨询单位，已预付的审计费由咨询单位退回。

工程造价审计咨询合同必须采用公司相应合同范本。

所有涉及需要办理工程结算的承包合同中必须明确规定：

承包方提供的结算必须实事求是，如实依据合同规定计算，如果乙方虚报夸大结算金额，计算误差率超过5%，超过部分审计费由承包承担，审计费按核减额乘以4%计算，由公司直接从工程结算款中扣除，上述误差率定义为：(乙方送审金额­最后审计定案金额)÷最终审计定案金额×100%）。

所有涉及需要办理现场工程经济签证与设计变更签证的合同中必须明确规定：

签证单中的预算书的内容必须完整、准确，承包方上报的补充预算额，不得高出公司审定后的金额的10%，否则，公司将收取超出部分的10％的违约金，在结算工程总价款中扣除，并降低承包方在公司承建商评估体系的排名。

9、选好设计单位，提高出图深度和质量

以XX的图纸要求及台帐管理为例：

第一，XX总工室向成本控制中心提供设计图纸（白图），成本控制中心须办理签收登记手续，建立设计图纸收发台帐。

第二，设计图纸须明确工程所属板块、工程所在地、单位工程名称和编码；项目当期（区）的户型、栋数。

第三，设计图纸须尺寸清晰、准确，有详细的设备材料的规格型号和标准。如带装修的，需有明确的装修 标准，须明确产品档次、规格、型号，如使用套图的，需说明套图对象与变化情况。

第四，预算编制过程发生设计图纸澄清、变更修改、调整，由设计代表书面回复工程成本控制中心或在计 算图纸上标注、签名；有关问题由总工室、成本控制中心以业务联系单形式交流完成。设计回复时间不列入预算编制时间内。

第五，资料员发现存在图纸不齐，不具备预算编制条件，可拒绝收图。

第六，凡总工室给成本控制中心的设计图纸及相关资料，成本控制中心必须保存完整，直到工程全部竣工结算完成为止，并在本部门资料员处存档至少保存到项目工程全部办完竣工结算后 5 年以上。

此外，对于审核方而言，还要加强项目开发的计划和节奏，重视、强化招标采购的策划工作，确保招标采购工作的合理时间；加强、细化回标分析及询标、确认工作，减少、避免合同争议的重复发生；加强合同管理、工程记录及档案管理；加强对投资监理的事前指导、过程管理、事后考核。

10、结算过程其他注意事项

结算的工程量以竣工图为准，竣工图不清之处，预算人员要得到工程管理中心的确认或到工地现 场进行实地测量；尤其对图纸未标注、无特别要求，现场实际施工又提高标准的项目一定要有现场工程师文件确认并符合工程合同要求后才能给予按实结算。

结算单价在合同中有规定的，则按合同规定执行；结算单价在合同中未规定的则参照定额和市场合理低价进行确定；

扣除甲供、三方供货材料、设备的多用材料费（实际领用甲方材料数量减结算用量的差量乘甲方 供应材料超量扣款单价）。同时，要对甲供材料、设备的多领和少领数量也应引起足够重视；多领和少领数量要与现场工程师一起核对确认，并要对其少领和多领原因进行分析，通过分析，进一步验证结算数量的正确性。材料价差严格按材料限价调整。

按承包合同确定的结算方式确定结算总价，在初审结算书、与承包方核对时依据合同，进行甲供材料、配合管理费及责任扣款等费用的确认、扣除；

预算编制中，因、现场实际标高没能及时提供，造成未按施工组织设计、现场实际 标高计算项目和工程量的，成本控制中心结算中一定要要求工程管理中心提供施工组织设计、现 场实际标高，对原预算做出相应调整。

同一工程，若有两次以上结算或签订两份以上合同产生两份以上结算时，在分次结算中要注意之前结算与之后结算的工程量衔接，之前结算一定要用文字或图示标（说）明已结范围和位置，之后结算要在结算前先核对之前各结算书已结时间段、位置和范围，避免重复。要求现场工程师在向成本控制中心报送资料中定要注明每次结算的实际施工位置或距离。
