revit怎么做嵌板？在revit中如何实现在一个嵌板族中通过调节实例参数来实现不同的嵌板类型？

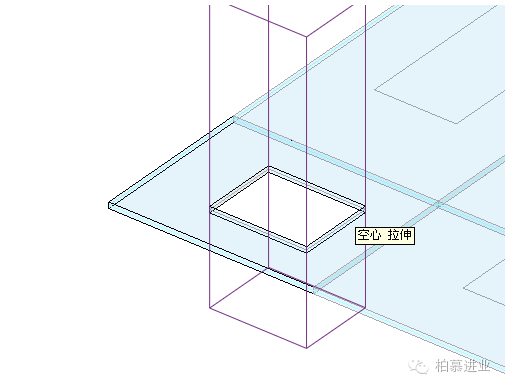

    当幕墙嵌板为系统嵌板时，可以选择在位编辑空心拉伸来绘制洞口形状，完成洞口创建,如图1所示：

    图1

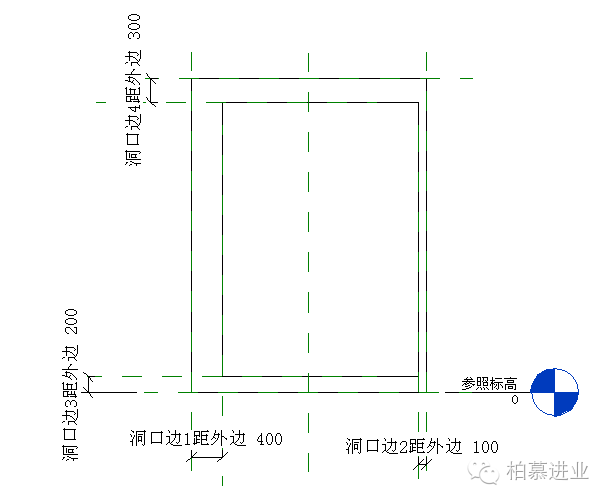

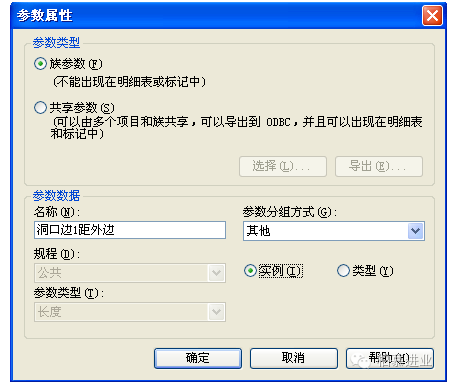

    当幕墙嵌板为载入的嵌板族时，需要在嵌板族中进行空心拉伸的编辑，生成洞口。嵌板族上空心拉伸的定位方法如下图2所示：注意，添加尺寸标注参数时，一定要选择实例参数，如图3所示：

    图2

    图3

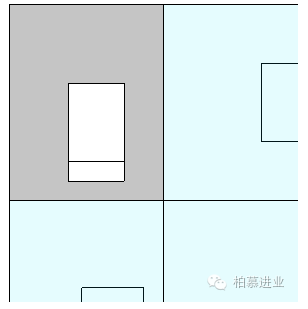

    将图3的幕墙嵌板族载入项目中替换需要开洞的嵌板，如图4所示；

    图4

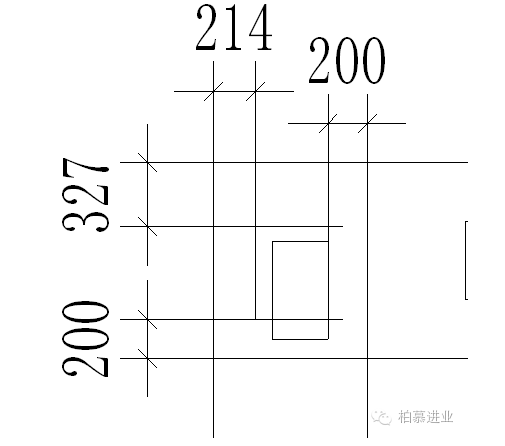

    先测量洞口边距离嵌板外边的距离，如图5所示；

    图5

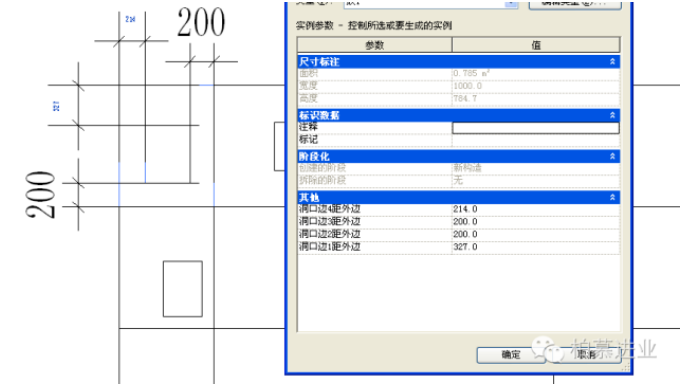

    再调整洞口尺寸，如图6所示：

    图6

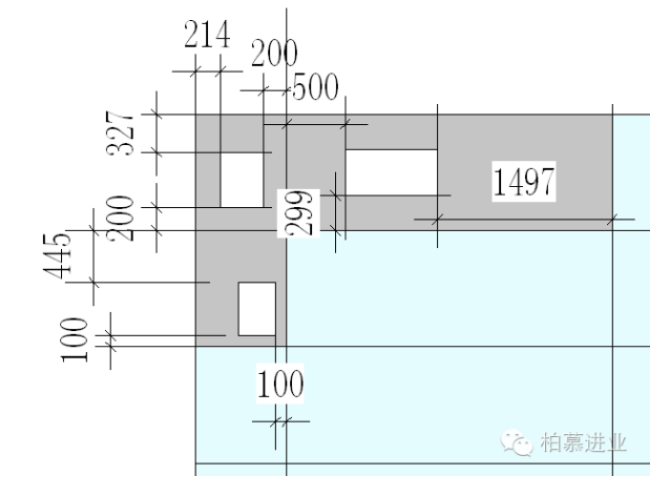

    调整所有洞口的嵌板族的洞口位置，如图7所示：

    图7
